1 Spis treści

2 PROMIENNIKI SPECJALISTYCZNE Halogenowe promienniki podczerwieni HALOTHERM, przezroczyste szkło kwarcowe 7.02 Halogenowe promienniki podczerwieni HALOTHERM, biały odbłyśnik 7.03 Halogenowe promienniki podczerwieni RUBYSTAR 7.04 Halogenowe promienniki podczerwieni SICCATHERM 7.05 Halogenowe promienniki podczerwieni THERATHERM 7.06 ULTRA-VITALUX 7.07 Świetlówki do solariów EVERSUN UVA 7.08 Wysokoprężne promienniki ULTRAMED UV 7.09 Świetlówki z bańkami z czarnego szkła 7.10 OSRAM DULUX BLUE/BLUE UVA 7.11 Nieozonujące promienniki odkażające HNS 7.12 SUPRATEC UV 7.13 Trzonki 7.14 Pozycje pracy 7.15

3 Halogenowe promienniki podczerwieni HALOTHERM z przezroczystym szkłem kwarcowym ITT 200/ p15 ITT 350/ p15 ITT 500/ s180 ITT 500/ K s180 ITT 700/ p15 ITT 1000/ p15 ITT 1000/235-01X p15 ITT 2000/ K s180 ITT 2000/235-01Y0 K s180 ITT 2200/ s180 ITT 3000/235-01Y0 K s180 ITT 3000/235-01Y0 Z/K s180 ITT 3000/ K s180 ITT 3000/ K s180 ITT 200/ R7s ITT 350/ R7s ITT 500/ R7s ITT 500/ K 4.0 R7s ITT 700/ R7s ITT 1000/ R7s ITT 1000/235-01X0 X 1) ITT 2000/ K ITT 2000/235-01Y0 K Y ITT 2200/ ITT 3000/235-01Y0 K Y ITT 3000/235-01Y0 Z/K Y/Z ITT 3000/ K ITT 3000/ K ) Przyłączenie przy pomocy łącznika metalowego wg PN-EN Halogenowe promienniki podczerwieni HALOTHERM emitują promieniowanie w krótkofalowej podczerwieni (IR-A) i zostały stworzone specjalnie do zastosowań technicznych. Składają się one z żarnika (skrętki) wolframowego zamkniętego w rurze ze szkła kwarcowego. Poprzez zastosowanie szkła kwarcowego dobrze przepuszczającego promieniowanie podczerwone następuje maksymalne ograniczenie strat promieniowania podczerwonego w zakresie fal krótkich. Dodatki halogenowe zapobiegają czernieniu bańki promiennika i zapewniają jego długą średnią trwałość. Maksimum promieniowania leży w krótkofalowym promieniowaniu podczerwonym (IR-A) o długości fal wynoszącej około 1100 nm. Promieniowanie podczerwone stało się ważnym źródłem ciepła w wielu gałęziach przemysłu, zarówno w produkcji jak i w dalszym przetwarzaniu. Najważniejszymi zaletami promienników HALOTHERM są: krótki czas zapłonu, możliwość dokładnej regulacji oraz wysoka skuteczność. Promienniki mogą być instalowane w maszynach, urządzeniach i na liniach produkcyjnych, zajmują bardzo mało miejsca i są łatwe w obsłudze. Lampy HALOTHERM wykorzystuje się w różnych procesach, na przykład przy obróbce tworzyw sztucznych, w przemyśle papierniczym i poligraficznym, przy schnięciu lakieru i farb, pokrywaniu taśm stalowych, a także do podgrzewania potraw w restauracjach (gorące lady). Są one tak samo niezbędne w nowoczesnych piekarnikach i grillach w domach jak i w profesjonalnych kuchniach. 7.02

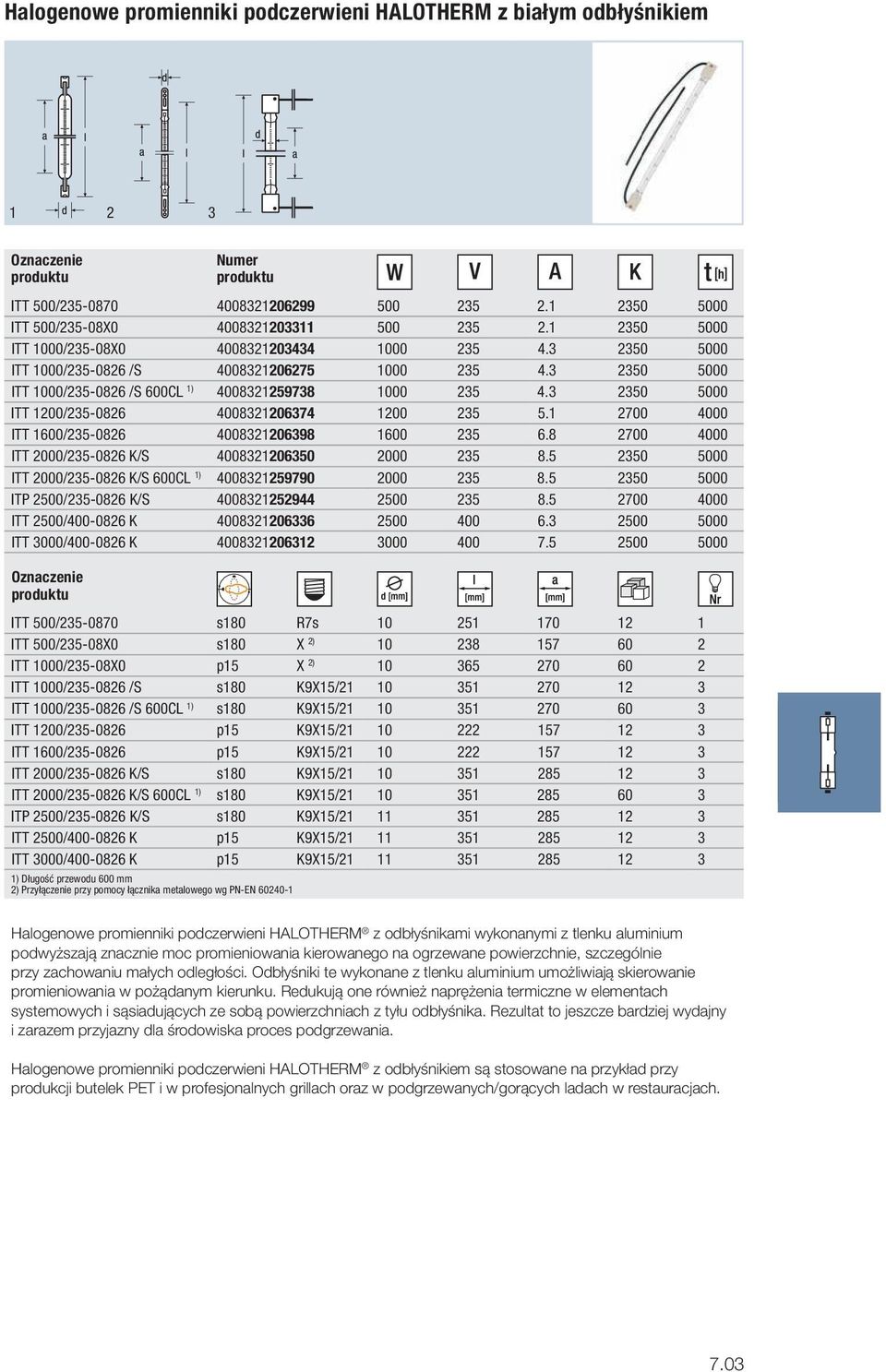

4 Halogenowe promienniki podczerwieni HALOTHERM z białym odbłyśnikiem ITT 500/ ITT 500/235-08X ITT 1000/235-08X ITT 1000/ /S ITT 1000/ /S 600CL 1) ITT 1200/ ITT 1600/ ITT 2000/ K/S ITT 2000/ K/S 600CL 1) ITP 2500/ K/S ITT 2500/ K ITT 3000/ K ITT 500/ s180 R7s ITT 500/235-08X0 s180 X 2) ITT 1000/235-08X0 p15 X 2) ITT 1000/ /S s180 K9X15/ ITT 1000/ /S 600CL 1) s180 K9X15/ ITT 1200/ p15 K9X15/ ITT 1600/ p15 K9X15/ ITT 2000/ K/S s180 K9X15/ ITT 2000/ K/S 600CL 1) s180 K9X15/ ITP 2500/ K/S s180 K9X15/ ITT 2500/ K p15 K9X15/ ITT 3000/ K p15 K9X15/ ) Długość przewodu 600 mm 2) Przyłączenie przy pomocy łącznika metalowego wg PN-EN Halogenowe promienniki podczerwieni HALOTHERM z odbłyśnikami wykonanymi z tlenku aluminium podwyższają znacznie moc promieniowania kierowanego na ogrzewane powierzchnie, szczególnie przy zachowaniu małych odległości. Odbłyśniki te wykonane z tlenku aluminium umożliwiają skierowanie promieniowania w pożądanym kierunku. Redukują one również naprężenia termiczne w elementach systemowych i sąsiadujących ze sobą powierzchniach z tyłu odbłyśnika. Rezultat to jeszcze bardziej wydajny i zarazem przyjazny dla środowiska proces podgrzewania. Halogenowe promienniki podczerwieni HALOTHERM z odbłyśnikiem są stosowane na przykład przy produkcji butelek PET i w profesjonalnych grillach oraz w podgrzewanych/gorących ladach w restauracjach. 7.03

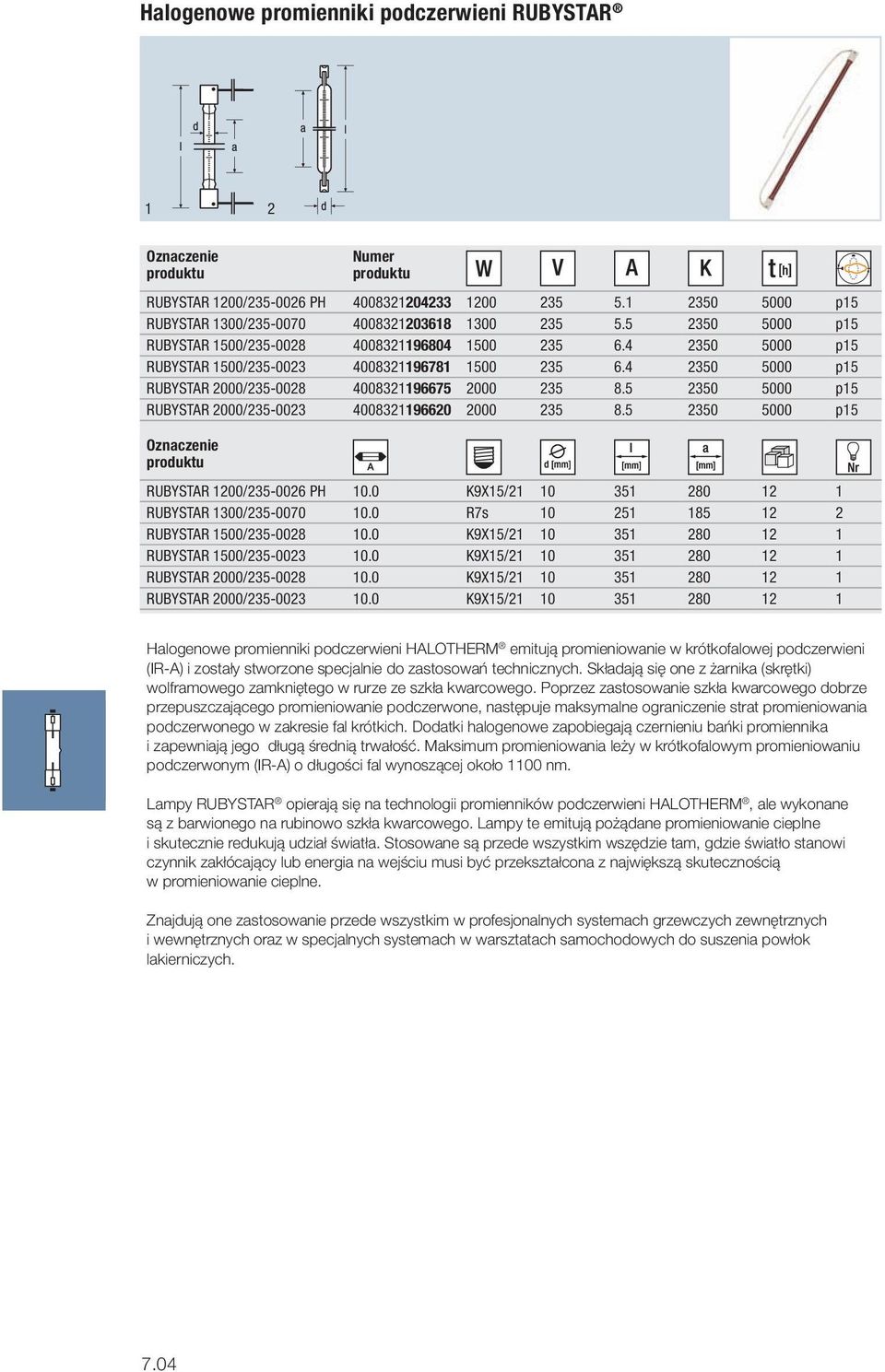

5 Halogenowe promienniki podczerwieni RUBYSTAR 1 2 RUBYSTAR 1200/ PH p15 RUBYSTAR 1300/ p15 RUBYSTAR 1500/ p15 RUBYSTAR 1500/ p15 RUBYSTAR 2000/ p15 RUBYSTAR 2000/ p15 RUBYSTAR 1200/ PH 10.0 K9X15/ RUBYSTAR 1300/ R7s RUBYSTAR 1500/ K9X15/ RUBYSTAR 1500/ K9X15/ RUBYSTAR 2000/ K9X15/ RUBYSTAR 2000/ K9X15/ Halogenowe promienniki podczerwieni HALOTHERM emitują promieniowanie w krótkofalowej podczerwieni (IR-A) i zostały stworzone specjalnie do zastosowań technicznych. Składają się one z żarnika (skrętki) wolframowego zamkniętego w rurze ze szkła kwarcowego. Poprzez zastosowanie szkła kwarcowego dobrze przepuszczającego promieniowanie podczerwone, następuje maksymalne ograniczenie strat promieniowania podczerwonego w zakresie fal krótkich. Dodatki halogenowe zapobiegają czernieniu bańki promiennika i zapewniają jego długą średnią trwałość. Maksimum promieniowania leży w krótkofalowym promieniowaniu podczerwonym (IR-A) o długości fal wynoszącej około 1100 nm. Lampy RUBYSTAR opierają się na technologii promienników podczerwieni HALOTHERM, ale wykonane są z barwionego na rubinowo szkła kwarcowego. Lampy te emitują pożądane promieniowanie cieplne i skutecznie redukują udział światła. Stosowane są przede wszystkim wszędzie tam, gdzie światło stanowi czynnik zakłócający lub energia na wejściu musi być przekształcona z największą skutecznością w promieniowanie cieplne. Znajdują one zastosowanie przede wszystkim w profesjonalnych systemach grzewczych zewnętrznych i wewnętrznych oraz w specjalnych systemach w warsztatach samochodowych do suszenia powłok lakierniczych. 7.04

6 Promienniki podczerwieni SICCATHERM 1 2 SICCA R125 Red 150W czerwony 5000 s180 SICCA R125 CL 250W przezroczysty 5000 s180 SICCA R125 FR 250W matowy 5000 s180 SICCA R125 Red 250W czerwony 5000 s180 SICCA R125 CL 275W przezroczysty 5000 s180 SICCA R125 CL 375W przezroczysty 5000 s180 SICCA PAR38 Red 100W czerwony 5000 s180 SICCA PAR38 Red 175W czerwony 5000 s180 SICCA R125 Red 150W 30 E SICCA R125 CL 250W 30 E SICCA R125 FR 250W 30 E SICCA R125 Red 250W 30 E SICCA R125 CL 275W 30 E SICCA R125 CL 375W 30 E SICCA PAR38 Red 100W 30 E SICCA PAR38 Red 175W 30 E Promienniki podczerwieni SICCATHERM emitują promieniowanie w krótkofalowej podczerwieni (IR-A) i zostały stworzone specjalnie do zastosowań technicznych. Maksimum promieniowania przypada na krótkie fale o długości wynoszącej około 1100 nm. Promienniki te mają paraboloidalny odbłyśnik wewnętrzny, który skupia promieniowanie w bardzo intensywną wiązkę, co pozwala na wniknięcie promieniowania podczerwieni w głąb obrabianych materiałów. Głównymi zaletami promienników SICCATHERM są: krótki czas zapłonu, możliwość dokładnej regulacji oraz wysoka skuteczność. Lampy z koroną z barwionego na rubinowo szkła kwarcowego skutecznie redukują udział światła. Stosowane są przede wszystkim wszędzie tam, gdzie światło stanowi czynnik zakłócający lub energia na wejściu musi być przekształcona z największą skutecznością w promieniowanie cieplne. Od wielu lat w rolnictwie promienniki podczerwieni SICCATHERM znajdują zastosowanie przy hodowli młodych zwierząt. Inne obszary zastosowań lamp SICCATHERM obejmują: suszenie produktów rolnych, pasteryzację i suszenie w przemyśle spożywczym, suszenie farb i lakierów, procesy wypalania i podgrzewanie potraw w restauracjach 7.05

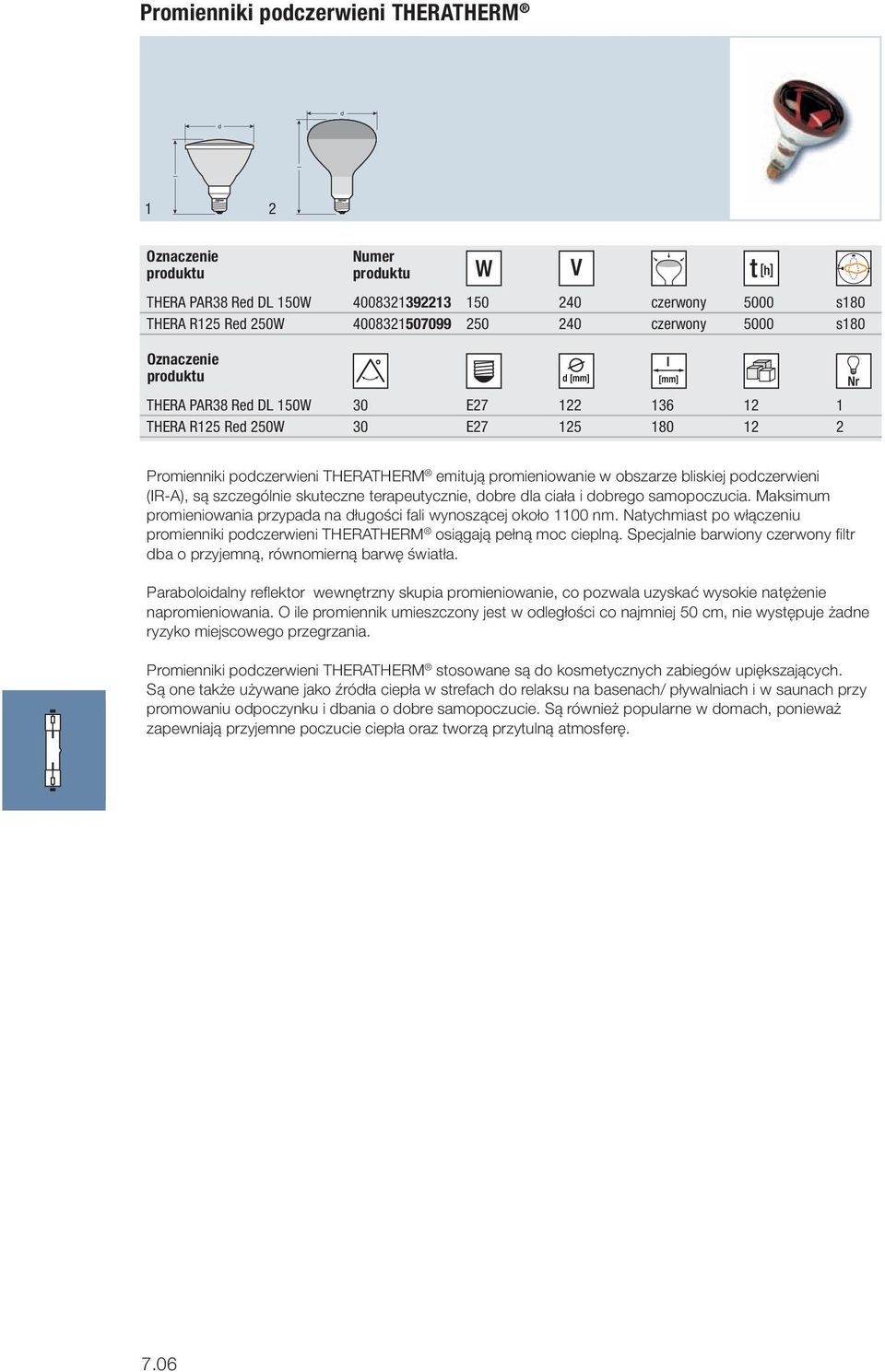

7 Promienniki podczerwieni THERATHERM 1 2 THERA PAR38 Red DL 150W czerwony 5000 s180 THERA R125 Red 250W czerwony 5000 s180 THERA PAR38 Red DL 150W 30 E THERA R125 Red 250W 30 E Promienniki podczerwieni THERATHERM emitują promieniowanie w obszarze bliskiej podczerwieni (IR-A), są szczególnie skuteczne terapeutycznie, dobre dla ciała i dobrego samopoczucia. Maksimum promieniowania przypada na długości fali wynoszącej około 1100 nm. Natychmiast po włączeniu promienniki podczerwieni THERATHERM osiągają pełną moc cieplną. Specjalnie barwiony czerwony filtr dba o przyjemną, równomierną barwę światła. Paraboloidalny reflektor wewnętrzny skupia promieniowanie, co pozwala uzyskać wysokie natężenie napromieniowania. O ile promiennik umieszczony jest w odległości co najmniej 50 cm, nie występuje żadne ryzyko miejscowego przegrzania. Promienniki podczerwieni THERATHERM stosowane są do kosmetycznych zabiegów upiększających. Są one także używane jako źródła ciepła w strefach do relaksu na basenach/ pływalniach i w saunach przy promowaniu odpoczynku i dbania o dobre samopoczucie. Są również popularne w domach, ponieważ zapewniają przyjemne poczucie ciepła oraz tworzą przytulną atmosferę. 7.06

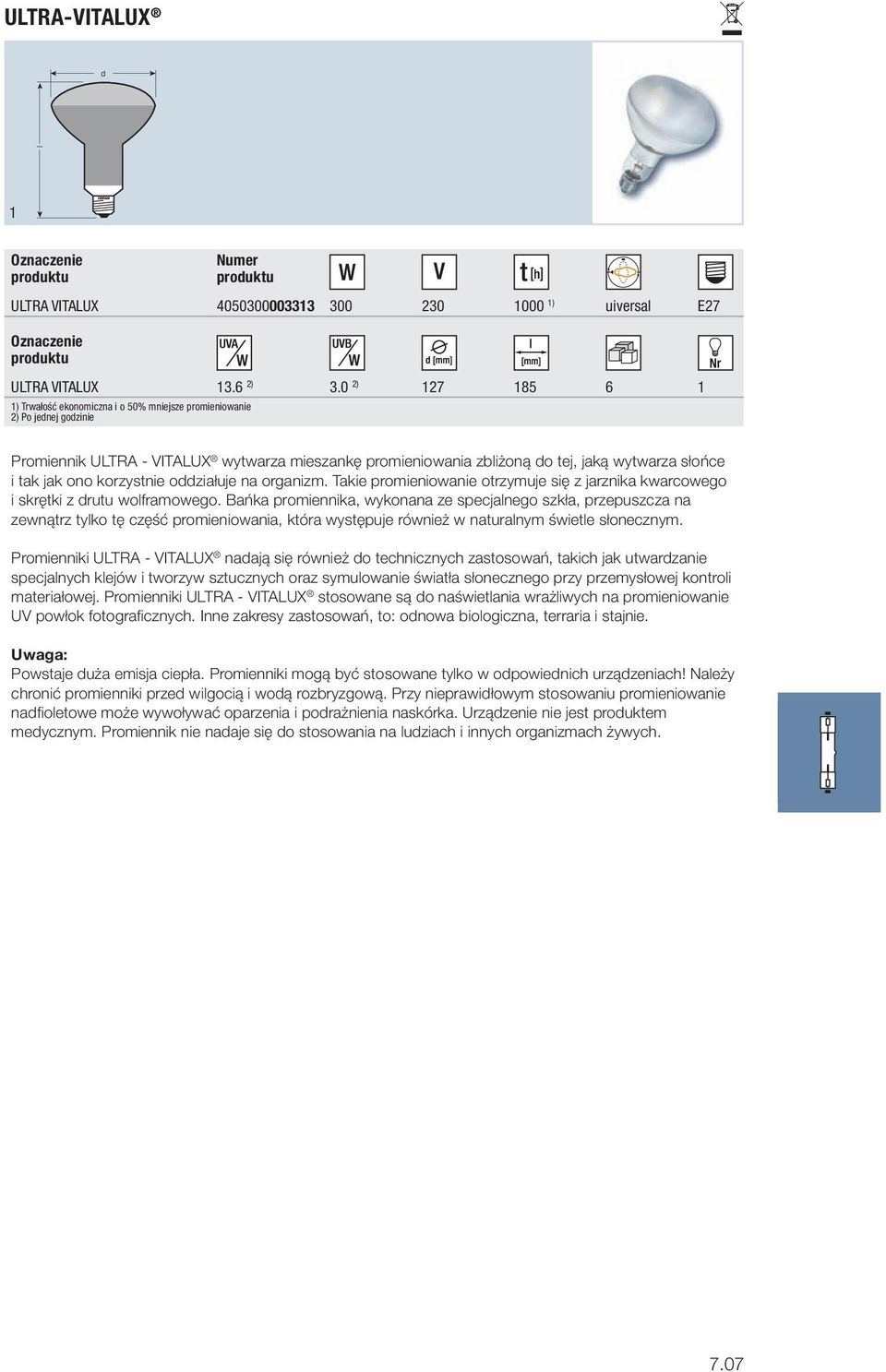

8 ULTRA-VITALUX 1 ULTRA VITALUX ) uiversal E27 ULTRA VITALUX ) 3.0 2) ) Trwałość ekonomiczna i o 50% mniejsze promieniowanie 2) Po jednej godzinie Promiennik ULTRA - VITALUX wytwarza mieszankę promieniowania zbliżoną do tej, jaką wytwarza słońce i tak jak ono korzystnie oddziałuje na organizm. Takie promieniowanie otrzymuje się z jarznika kwarcowego i skrętki z drutu wolframowego. Bańka promiennika, wykonana ze specjalnego szkła, przepuszcza na zewnątrz tylko tę część promieniowania, która występuje również w naturalnym świetle słonecznym. Promienniki ULTRA - VITALUX nadają się również do technicznych zastosowań, takich jak utwardzanie specjalnych klejów i tworzyw sztucznych oraz symulowanie światła słonecznego przy przemysłowej kontroli materiałowej. Promienniki ULTRA - VITALUX stosowane są do naświetlania wrażliwych na promieniowanie UV powłok fotograficznych. Inne zakresy zastosowań, to: odnowa biologiczna, terraria i stajnie. Uwaga: Powstaje duża emisja ciepła. Promienniki mogą być stosowane tylko w odpowiednich urządzeniach! Należy chronić promienniki przed wilgocią i wodą rozbryzgową. Przy nieprawidłowym stosowaniu promieniowanie nadfioletowe może wywoływać oparzenia i podrażnienia naskórka. Urządzenie nie jest produktem medycznym. Promiennik nie nadaje się do stosowania na ludziach i innych organizmach żywych. 7.07

9 Świetlówki EVERSUN UVA do solariów i łóżek opalających 1 L 40W/79 K ) 8,1 3) L 80W/ ) 24 3) L 80W/79 R 1) ) 22 3) L 100W/ ) 31 3) L 100W/79 R 1) ) 28 3) L 100W/79 SUPER ) 27 3) L 40W/79 K ) L 80W/ ) L 80W/79 R 1) ) L 100W/ ) L 100W/79 R 1) ) L 100W/79 SUPER ) ) Lampy z wbudowanym odbłyśnikiem 2) Po 5 godzinach pracy, wg PN-EN ) Trwałość ekonomiczna Uwaga: Intensywne promieniowanie nadfioletowe. Przy nieprawidłowym stosowaniu promieniowanie nadfioletowe może wywoływać oparzenia, podrażnienia naskórka i zapalenie spojówek. Urządzenie może przyspieszyć również proces starzenia się skóry i zwiększyć ryzyko zachorowania na czerniaka lub inny rodzaj raka skóry. Ostrzeżenie: Zawsze należy przestrzegać instrukcji obsługi. Zawsze trzeba zakładać okulary ochronne. Należy pamiętać, że leki i kosmetyki mogą zwiększyć wrażliwość skóry na promieniowanie. Osoby mające skórę wrażliwą i poniżej 18 roku życia nie powinny korzystać z solariów lub łóżek opalających. 7.08

10 Promienniki wysokoprężne ULTRAMED UV 1 2 ULTRAMED R7s 88 ULTRAMED KY10s 230 ULTRAMED KY10s 490 ULTRAMED ) ULTRAMED ULTRAMED ) Konieczna odległość Ten nowoczesny, wypełniony specjalnymi substancjami promiennik emitujący bardzo silne promieniowanie UV w zakresie od 280 do 400 nm można stosować z użyciem różnych filtrów. Zapewnia to bardzo wysoką skuteczność. Zastosowanie: Duża intensywność promieniowania w zakresie UVA umożliwia kosmetyczne pobudzenie skóry do opalania przez bezpośrednia pigmentację Wyważony udział czynnego biologicznie promieniowania UVB wywołuje nową pigmentację zapewniając trwałą opaleniznę. Przy wspomnianych wyżej zabiegach kosmetycznych i medycznych muszą być stosowane odpowiednie filtry. Cały asortyment lamp ULTRAMED ma dopuszczenie FDA. Uwaga: Intensywne promieniowanie nadfioletowe. Przy nieprawidłowym stosowaniu promieniowanie nadfioletowe może wywoływać oparzenia, podrażnienia naskórka i zapalenie spojówek. Urządzenie może przyspieszyć również proces starzenia się skóry i zwiększyć ryzyko zachorowania na czerniaka lub inny rodzaj raka skóry. Ostrzeżenie: Zawsze należy przestrzegać instrukcji obsługi. Zawsze trzeba zakładać okulary ochronne. Należy pamiętać, że leki i kosmetyki mogą zwiększyć wrażliwość skóry na promieniowanie. Osoby mające skórę wrażliwą i poniżej 18 roku życia nie powinny korzystać z solariów lub łóżek opalających. 7.09

11 Świetlówki z bańkami z czarnego szkła 1 L 18/ L 36/ L 18/ L 36/ Istnieją materiały, które mają zdolność zamiany niewidzialnego promieniowania UV na światło (efekt fluorescencji). Świetlówki L 18/73 i L 36/73 są promiennikami emitującymi bliski nadfiolet i dzięki temu mogą wywoływać efekt fluorescencji. Dlatego też nadają się do badań z zastosowaniem analizy fluorescencyjnej. Świetlówki te wytwarzają promieniowanie o długości fal z zakresu UV 300 nm nm, które jest niewidzialne dla ludzkiego oka. Promieniowanie widzialne jest prawie w całości absorbowane. Zakres zastosowań: Technika materiałowa: badania materiałów metodą fluorescencyjną, np. mikropęknięcia wałów napędowych silników Przemysł włókienniczy: analiza materiałowa, np. w celu ustalenia składu i rodzaju domieszek materiałów wełnianych, wykrywanie niewidzialnych w inny sposób zanieczyszczeń i plam po czyszczeniu Przemysł spożywczy: rozpoznawanie podrabianych artykułów spożywczych, wykrywanie grzybów i pleśni na owocach (przede wszystkim na brzoskwiniach), mięsie, rybach, itp. Kryminalistyka: wykrywanie fałszerstw banknotów, czeków i dokumentów, jak również ich przerabiania. Wykrywanie usuniętych śladów krwi, fałszerstw obrazów, itd. Poczta: praca z automatycznymi maszynami do stemplowania przesyłek, kontrola autentyczności znaczków Specjalne efekty oświetleniowe: oświetlenie scen teatralnych i operetkowych, kabaretów, varietes, dyskotek, barów, imprez rozrywkowych Inne zastosowania: reklama i oświetlenie witryn, rolnictwo (np. sprawdzanie jakości ziarna siewnego), minerologia, sprawdzanie kamieni szlachetnych, historia sztuki, paleografia, diagnostyka, itd. 7.10

12 OSRAM DULUX BLUE/BLUE UVA 1 2 DULUX L BLUE 18W/71 1) G11 DULUX L BLUE UVA 18W/ G11 DULUX S BLUE 9W/71 2) G23 DULUX S BLUE UVA 7W/ G23 DULUX S BLUE UVA 9W/ G23 DULUX L BLUE 18W/71 1) DULUX L BLUE UVA 18W/ DULUX S BLUE 9W/71 2) DULUX S BLUE UVA 7W/ DULUX S BLUE UVA 9W/ ) 2,3 W w zakresie nm 2) 4,2 W w zakresie nm OSRAM DULUX BLUE Świetlówki kompaktowe OSRAM DULUX BLUE wchodzą w zakres techniki medycznej. Poza tym są one stosowane przy polimeryzacji tworzyw sztucznych wrażliwych na promieniowanie UV, klejów, lakierów i farb. OSRAM DULUX BLUE UVA Świetlówki kompaktowe OSRAM DULUX BLUE UVA są stosowane do utwardzania tworzyw sztucznych, w technice dentystycznej i w kosmetyce. Poza tym są stosowane w pułapkach na insekty, jako źródło promieniowania UV przy produkcji płytek obwodów drukowanych, w terrariach oraz do wywoływania efektu fluorescencji przy badaniach naukowych. Wraz z filtrem wykonanym z czarnego szkła wzmacniającym kontrast, świetlówki kompaktowe OSRAM DULUX BLUE UVA służą do kontroli autentyczności banknotów i kart kredytowych. 7.11

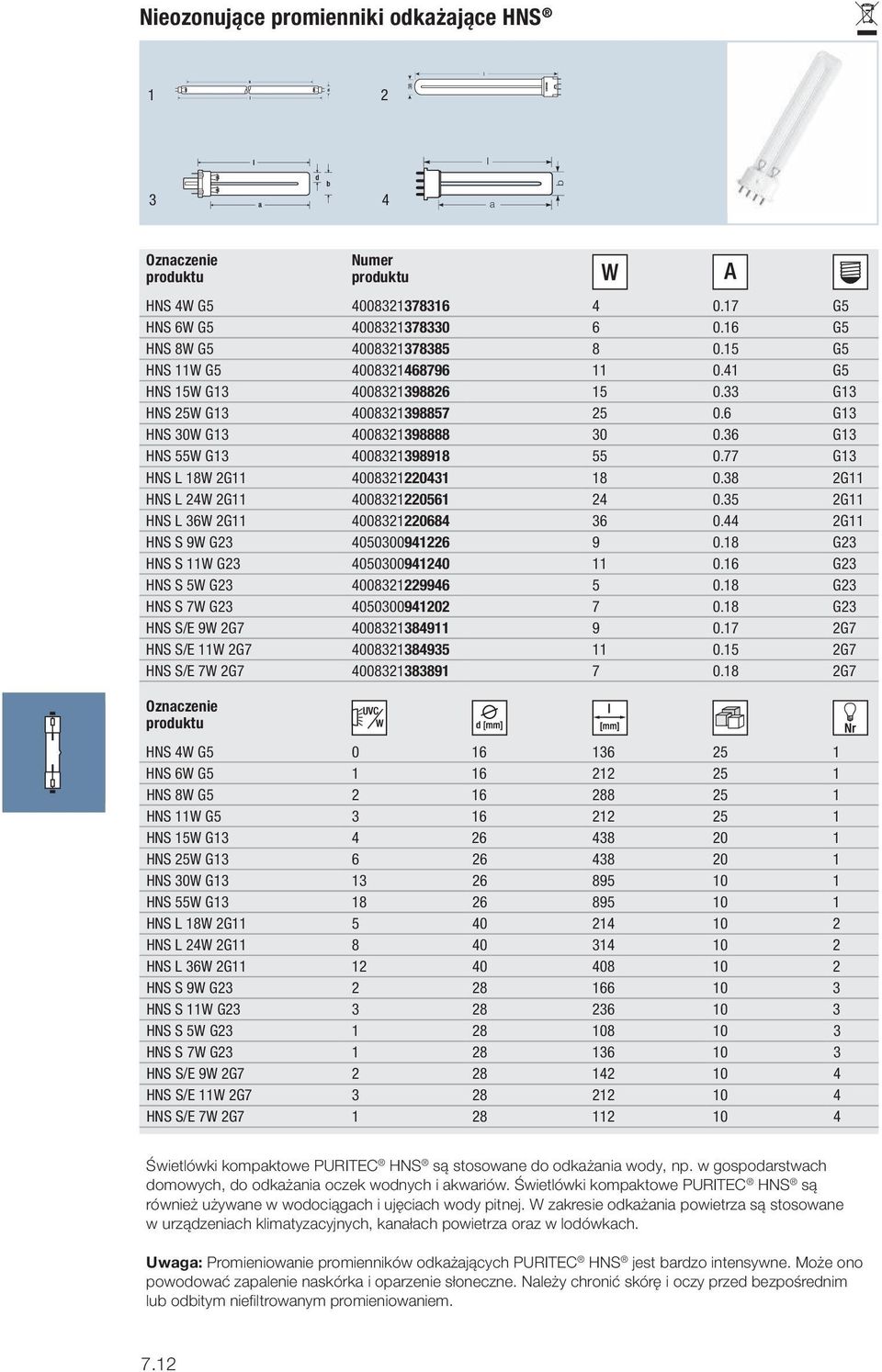

13 Nieozonujące promienniki odkażające HNS 1 2 l 3 4 a b HNS 4W G G5 HNS 6W G G5 HNS 8W G G5 HNS 11W G G5 HNS 15W G G13 HNS 25W G G13 HNS 30W G G13 HNS 55W G G13 HNS L 18W 2G G11 HNS L 24W 2G G11 HNS L 36W 2G G11 HNS S 9W G G23 HNS S 11W G G23 HNS S 5W G G23 HNS S 7W G G23 HNS S/E 9W 2G G7 HNS S/E 11W 2G G7 HNS S/E 7W 2G G7 HNS 4W G HNS 6W G HNS 8W G HNS 11W G HNS 15W G HNS 25W G HNS 30W G HNS 55W G HNS L 18W 2G HNS L 24W 2G HNS L 36W 2G HNS S 9W G HNS S 11W G HNS S 5W G HNS S 7W G HNS S/E 9W 2G HNS S/E 11W 2G HNS S/E 7W 2G Świetlówki kompaktowe PURITEC HNS są stosowane do odkażania wody, np. w gospodarstwach domowych, do odkażania oczek wodnych i akwariów. Świetlówki kompaktowe PURITEC HNS są również używane w wodociągach i ujęciach wody pitnej. W zakresie odkażania powietrza są stosowane w urządzeniach klimatyzacyjnych, kanałach powietrza oraz w lodówkach. Uwaga: Promieniowanie promienników odkażających PURITEC HNS jest bardzo intensywne. Może ono powodować zapalenie naskórka i oparzenie słoneczne. Należy chronić skórę i oczy przed bezpośrednim lub odbitym niefiltrowanym promieniowaniem. 7.12

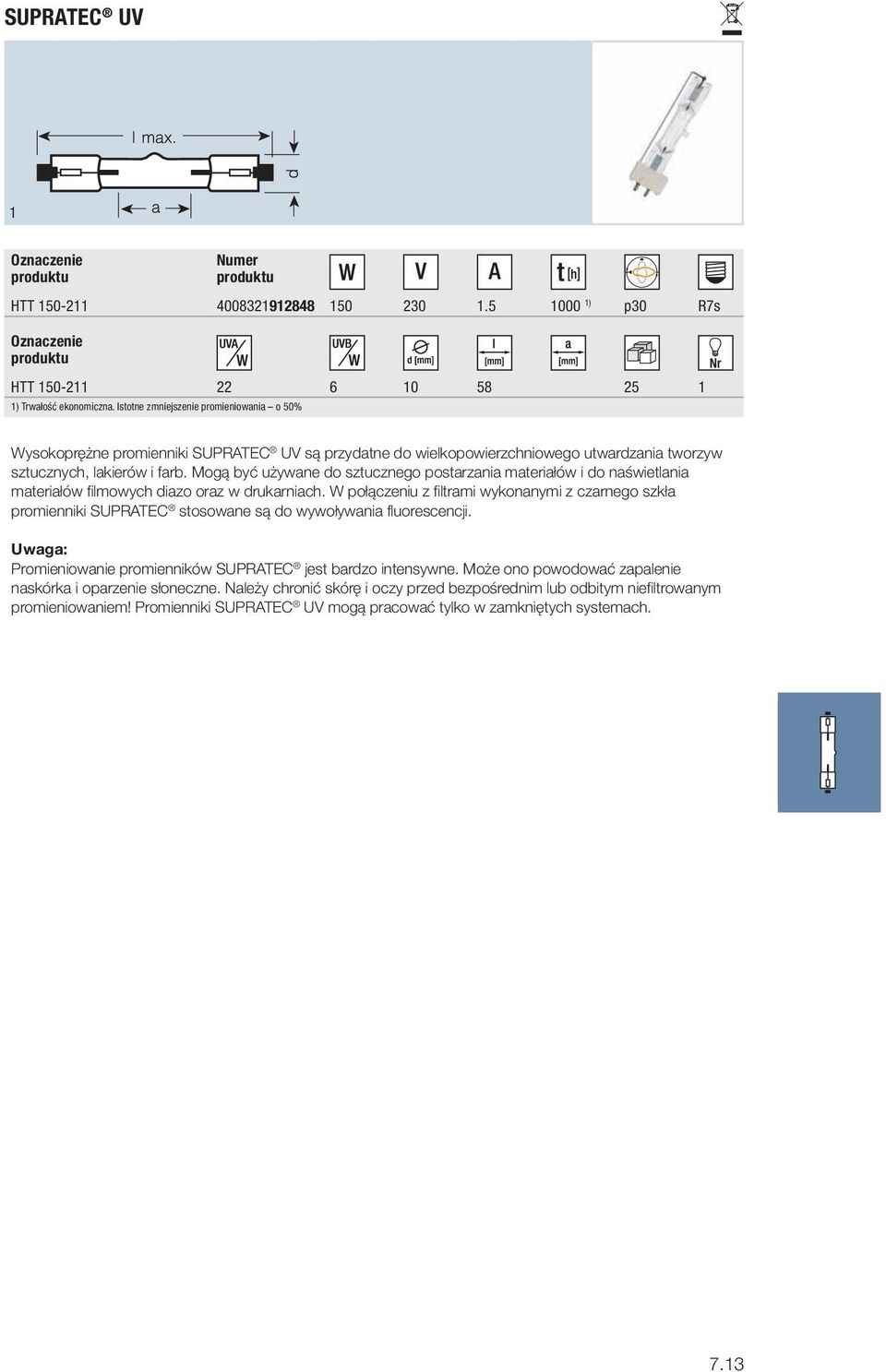

14 SUPRATEC UV 1 HTT ) p30 R7s HTT ) Trwałość ekonomiczna. Istotne zmniejszenie promieniowania o 50% Wysokoprężne promienniki SUPRATEC UV są przydatne do wielkopowierzchniowego utwardzania tworzyw sztucznych, lakierów i farb. Mogą być używane do sztucznego postarzania materiałów i do naświetlania materiałów filmowych diazo oraz w drukarniach. W połączeniu z filtrami wykonanymi z czarnego szkła promienniki SUPRATEC stosowane są do wywoływania fluorescencji. Uwaga: Promieniowanie promienników SUPRATEC jest bardzo intensywne. Może ono powodować zapalenie naskórka i oparzenie słoneczne. Należy chronić skórę i oczy przed bezpośrednim lub odbitym niefiltrowanym promieniowaniem! Promienniki SUPRATEC UV mogą pracować tylko w zamkniętych systemach. 7.13

15 Trzonki IEC/EN G13 Arkusz E27 Arkusz G5 Arkusz G23 Arkusz KX10s KY10s R7s Arkusz G7 Arkusz G11 Arkusz GY9.5 Arkusz B 7.14

16 30 15 Pozycje pracy Przedstawienie p 30 schematyczne p s s180 p 30 dopuszczalna niedopuszczalna p p p s h 90 Podane pozycje pracy muszą być zachowane. 90 W przeciwnym razie może nastąpić przedwczesna 90 awaria lamp Gdzie: s = pozycja stojąca s180(trzonek skierowany w dół) s180 h = pozycja wisząca (trzonek skierowany do góry) p = pozycja horyzontalna (trzonek w poziomie) Dopuszczalny kąt odchylenia: liczba podana przy pozycji pracy oznacza dopuszczalny kąt odchylenia od głównej pozycji działania wyrażony w stopniach. 7.15
