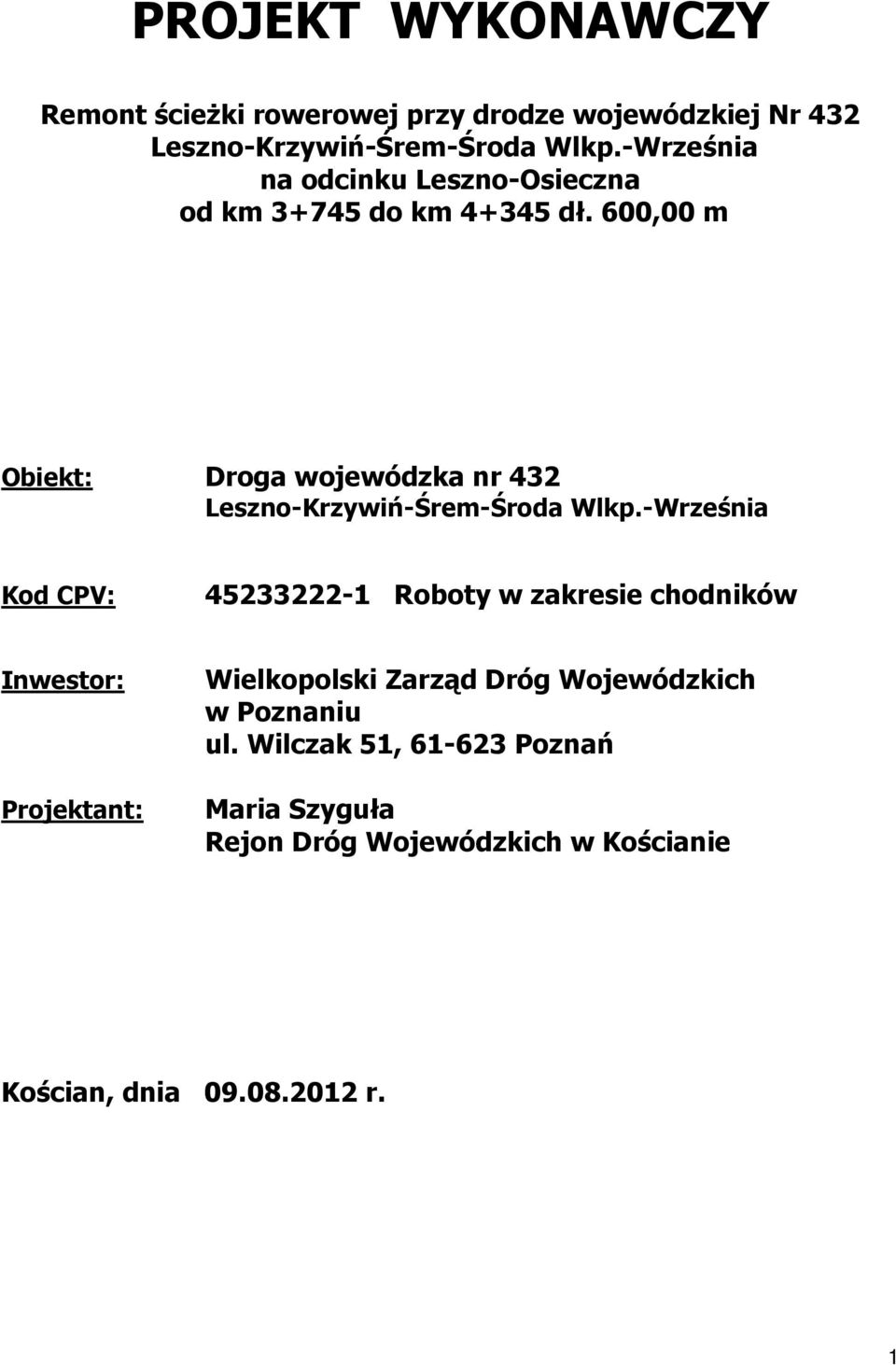

1 PROJEKT WYKONAWCZY Remont ścieŝki rowerowej przy drodze wojewódzkiej Nr 432 Leszno-Krzywiń-Śrem-Środa Wlkp.-Września na odcinku Leszno-Osieczna od km do km dł. 600,00 m Obiekt: Droga wojewódzka nr 432 Leszno-Krzywiń-Śrem-Środa Wlkp.-Września Kod CPV: Roboty w zakresie chodników Inwestor: Projektant: Wielkopolski Zarząd Dróg Wojewódzkich w Poznaniu ul. Wilczak 51, Poznań Maria Szyguła Rejon Dróg Wojewódzkich w Kościanie Kościan, dnia r. 1

2 SPIS TREŚCI Strona tytułowa str 1 Spis treści str 2 Plan orientacyjny str 3 Przekroje normalne str 4 Tabela elementów rozliczeniowych str 5 Przedmiar robót str 6-8 Specyfikacje techniczne str

3 PLAN ORIENTACYJNY Załącznik nr 1 3

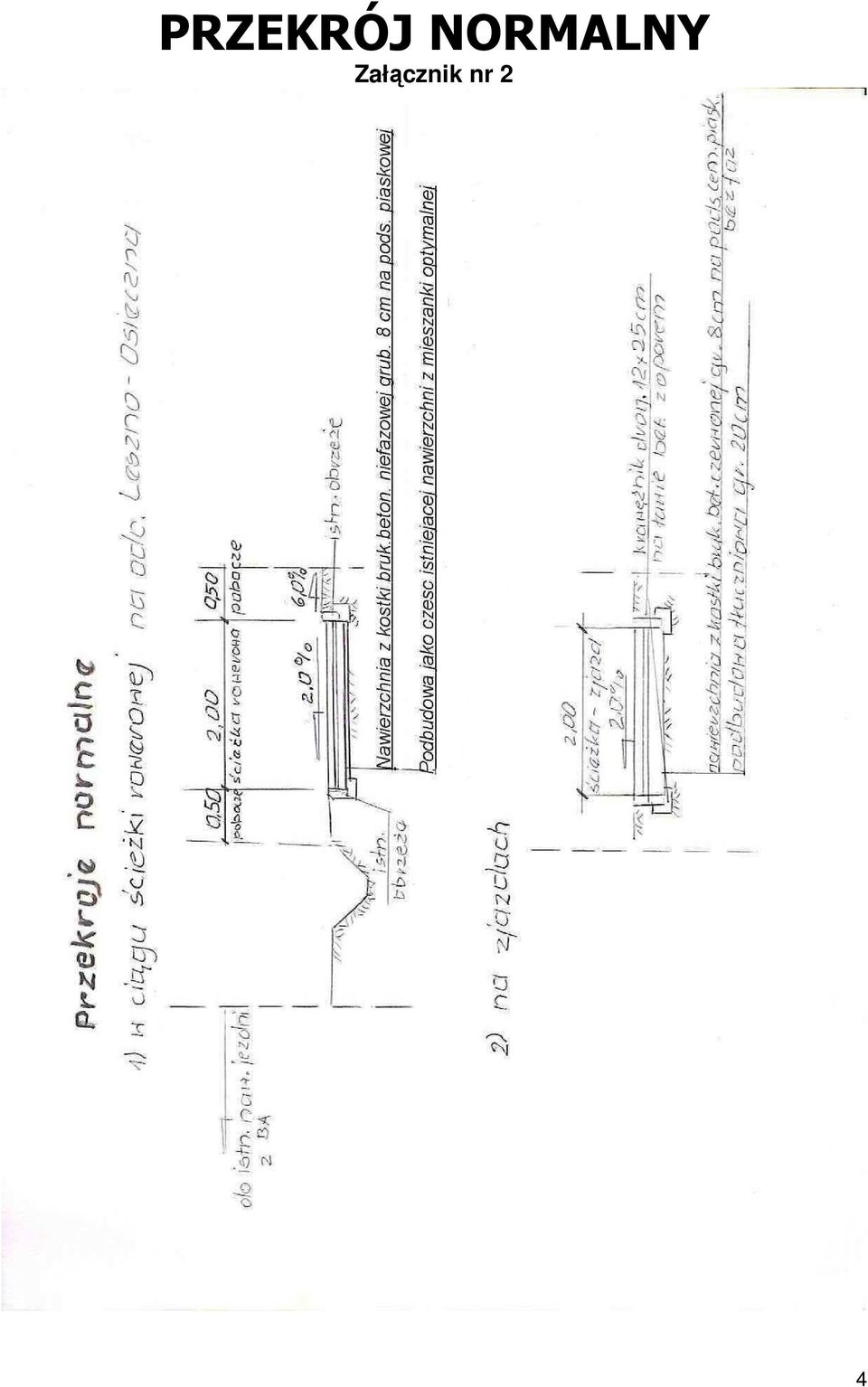

4 PRZEKRÓJ NORMALNY Załącznik nr 2 4

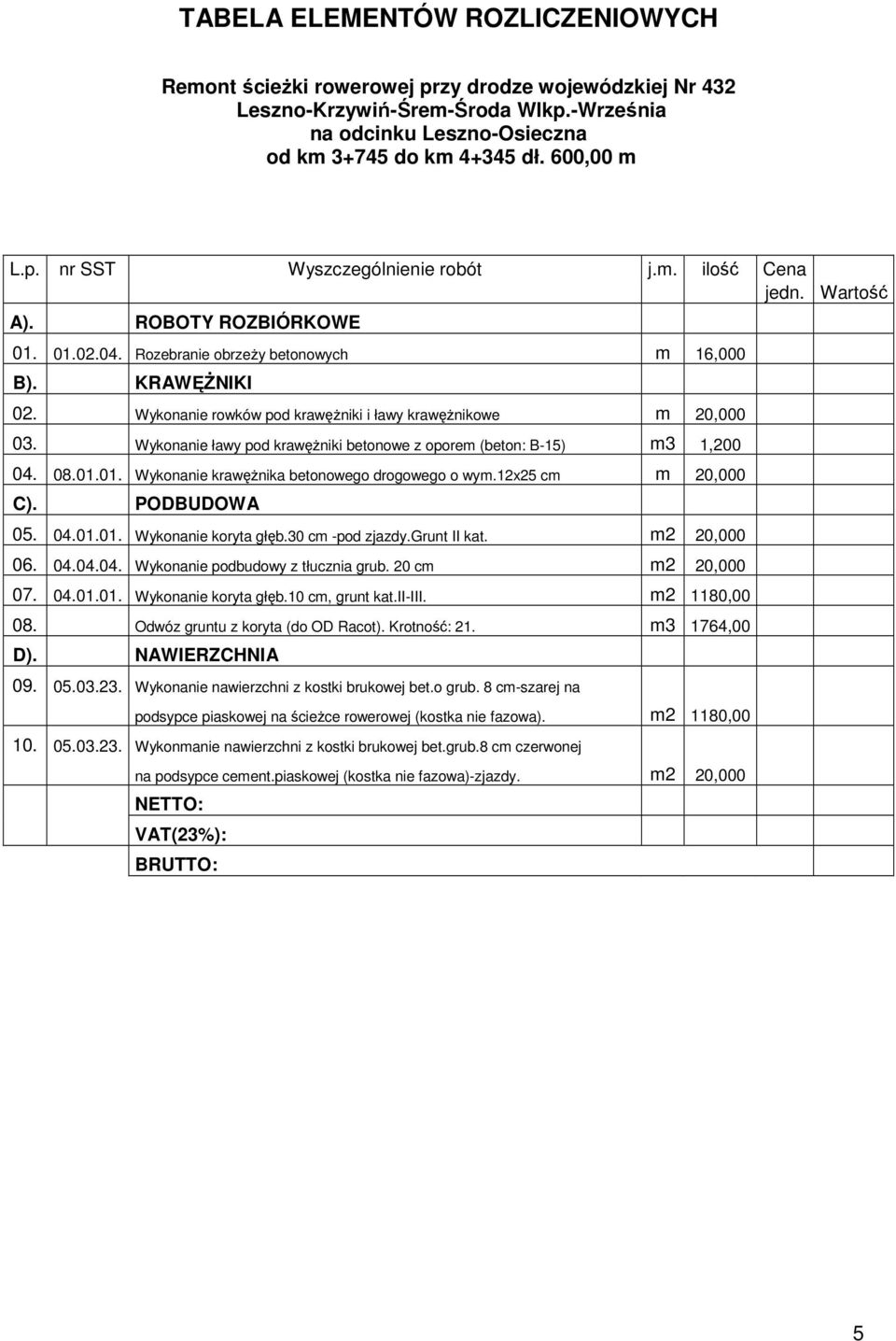

5 TABELA ELEMENTÓW ROZLICZENIOWYCH Remont ścieŝki rowerowej przy drodze wojewódzkiej Nr 432 Leszno-Krzywiń-Śrem-Środa Wlkp.-Września na odcinku Leszno-Osieczna od km do km dł. 600,00 m L.p. nr SST Wyszczególnienie robót j.m. ilość Cena jedn. Wartość A). ROBOTY ROZBIÓRKOWE Rozebranie obrzeŝy betonowych m 16,000 B). KRAWĘśNIKI 02. Wykonanie rowków pod krawęŝniki i ławy krawęŝnikowe m 20, Wykonanie ławy pod krawęŝniki betonowe z oporem (beton: B-15) m3 1, Wykonanie krawęŝnika betonowego drogowego o wym.12x25 cm m 20,000 C). PODBUDOWA Wykonanie koryta głęb.30 cm -pod zjazdy.grunt II kat. m2 20, Wykonanie podbudowy z tłucznia grub. 20 cm m2 20, Wykonanie koryta głęb.10 cm, grunt kat.ii-iii. m2 1180, Odwóz gruntu z koryta (do OD Racot). Krotność: 21. m3 1764,00 D). NAWIERZCHNIA Wykonanie nawierzchni z kostki brukowej bet.o grub. 8 cm-szarej na podsypce piaskowej na ścieŝce rowerowej (kostka nie fazowa). m2 1180, Wykonmanie nawierzchni z kostki brukowej bet.grub.8 cm czerwonej na podsypce cement.piaskowej (kostka nie fazowa)-zjazdy. m2 20,000 NETTO: VAT(23%): BRUTTO: 5

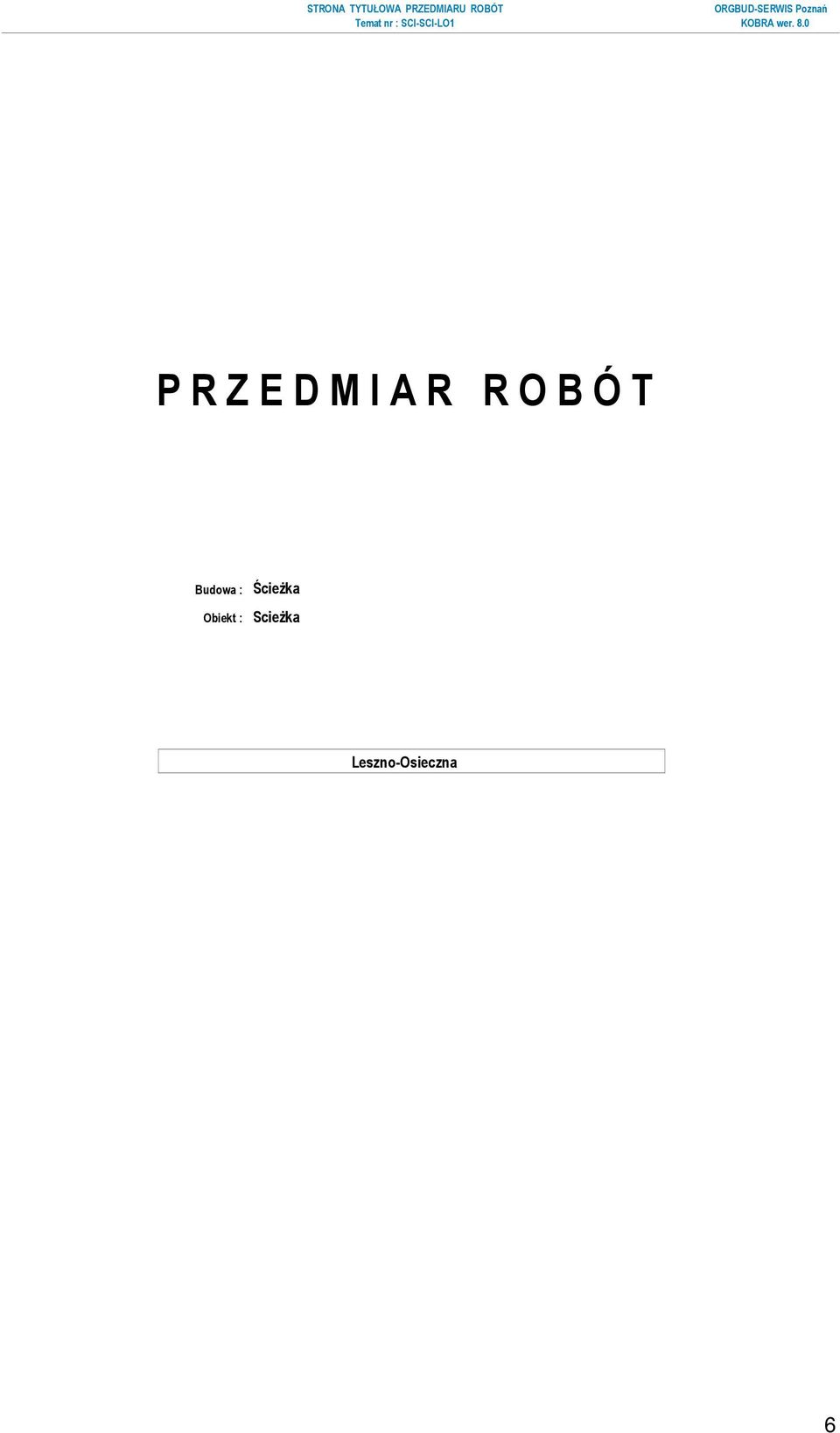

6 STRONA TYTUŁOWA PRZEDMIARU ROBÓT Temat nr : SCI-SCI-LO1 ORGBUD-SERWIS Poznań KOBRA wer. 8.0 P R Z E D M I A R R O B Ó T Budowa : ŚcieŜka Obiekt : ScieŜka Leszno-Osieczna 6

7 Budowa : ŚcieŜka Obiekt : ScieŜka P R Z E D M I A R R O B Ó T Temat nr : SCI-SCI-LO1 ORGBUD-SERWIS Poznań KOBRA wer. 8.0 Leszno-Osieczna Data : Str: 1 Lp. Podstawa kalkulacji / Opis pozycji Ilość Jedn. miary a. ELEMENT : Roboty rozbiórkowe 1. Pozycja 16,000 m Rozebranie obrzeŝy trawnikowych ułoŝonych na podsypce piaskowej, przy wymiarach obrzeŝa 6x20 cm Numer specyfikacji : D ,00*4,00+(2,00+2,00)*2 = = 16,000 Razem obmiar = 16,000 b. ELEMENT : KrawęŜniki. 2. Pozycja 20,000 m Rowki pod krawęŝniki i ławy krawęŝnikowe, o wymiarach: 30x30 cm - grunt kat.iii-iv 5,00*2,00*2= = 20, Pozycja 1,200 m3 Ławy pod krawęŝniki: betonowe z oporem (beton: B-15) 20,00*0,06= = 1,200 Razem obmiar = 1, Pozycja 20,000 m KrawęŜniki betonowe drogowe, o wymiarach: 12x25 cm - na podsypce cementowo-piaskowej Numer specyfikacji : D ,00*2,00*2= = 20,000 c. ELEMENT : Podbudowa 5. Pozycja 20,000 m2 Koryta na całej szerokości jezdni i chodników, wykonane mechanicznie przy uŝyciu równiarki, w gruncie kat.ii, przy głębokości koryta 30 cm i zagęszczeniu walcem wibracyjnym Numer specyfikacji : D ,00*5,00*2= = 20, Pozycja 20,000 m2 Podbudowy z tłucznia, przy grubości warstwy po zagęszczeniu 20 cm Numer specyfikacji : D *5,00*2,00= = 20, Pozycja 1 180,000 m2 Koryta na całej szerokości jezdni i chodników, wykonane mechanicznie przy uŝyciu równiarki, w gruncie kat.ii-vi, przy głębokości koryta 10 cm i zagęszczeniu walcem wibracyjnym Numer specyfikacji : D

8 P R Z E D M I A R R O B Ó T Temat nr : SCI-SCI-LO1 ORGBUD-SERWIS Poznań KOBRA wer. 8.0 Leszno-Osieczna Data : Str: 2 Lp. Podstawa kalkulacji / Opis pozycji Ilość Jedn. miary (600,00-2,00*5,00)*2,00= = 1 180,000 Razem obmiar = 1 180, Pozycja 1 764,000 m3 Nakłady uzupełniające za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, przy przewozie po drogach o nawierzchni utwardzonej, gruntu kat.i-iv, samochodami samowyładowczymi, odl.21 km(do OD Racot). Krotność 21. ( 600,00*2,00*0,07 ) * ( 21 ) = 1 764,000 Razem obmiar = 1 764,000 d. ELEMENT : Nawierzchnia 9. Pozycja 1 180,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce piaskowej (kostka nie fazowa) Numer specyfikacji : D (600,00-2*5,00)*2,00= = 1 180,000 Razem obmiar = 1 180, Pozycja 20,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - czerwonej, na podsypce cement-piaskowej (kostka nie fazowa) Numer specyfikacji : D ,00*5,00*2= = 20, Koniec wydruku przedmiaru --- 8
