1 Sąd Rejonowy w Siedlcach 1 M I R O S Ł A W B U R T A Z A K Ł A D U S Ł U G O W Y Siedlce Grabianowska 23 NIP Regon telefax kom m.m.burta@wp.pl Egz. Nr.1. PROJEKT REMONTU SCHODÓW WEJŚCIOWYCH DO ARCHIWUM KSIĄG WIECZYSTYCH W BUDYNKU SĄDU REJONOWEGO W SIEDLCACH Lokalizacja : ul. Bpa Świrskiego Siedlce Inwestor: Sąd Rejonowy w Siedlcach, ul. Bpa Świrskiego 17, Siedlce Funkcja Tytuł zawodowy Imię i nazwisko Nr uprawnień Podpis: Projektant branża budowlana: mgr inż. Mirosław Burta Bp 4224/1/2/84 17 sierpnia 2013r.

PROJEKT REMONTU SCHODÓW WEJŚCIOWYCH DO ARCHIWUM KSIĄG WIECZYSTYCH W BUDYNKU SĄDU REJONOWEGO W SIEDLCACH Lokalizacja : ul.

2 Sąd Rejonowy w Siedlcach 2 Spis treści: 1.0 PODSTAWY FORMALNO-PRAWNE OŚWIADCZENIE PROJEKTANTA ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO IZBY KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH OPIS TECHNICZNY CEL I ZAKRES OPRACOWANIA DANE TECHNICZNE BUDYNKU ZAKRES ROBÓT REMONTOWYCH RYSUNKI Rzut schodów Mapa lokalizacyjna Karta techniczna Ceresit CD DOKUMENTACJA FOTOGRAFICZNA... 15

1 CEL I ZAKRES OPRACOWANIA... 6 5.2 DANE TECHNICZNE BUDYNKU... 6 5.3 ZAKRES ROBÓT REMONTOWYCH... 7 6.0 RYSUNKI... 10 6.

3 Sąd Rejonowy w Siedlcach PODSTAWY FORMALNO-PRAWNE 1.1 Podstawa formalna: Umowa zawarta w dniu 26 lipca 2013 roku zawarta pomiędzy Sądem Rejonowym w Siedlcach ul. Bpa Świrskiego 17, Siedlce, a Mirosławem Burta Zakład Usługowy ; Siedlce ul. Grabianowska Podstawy prawne: Rozporządzenie Ministra infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie 1.3 Wizja lokalna: 14 sierpnia 2013 roku 1.4 PB opracowano opierając się na: - wykonanej inwentaryzacji, zakresie prac budowlanych określonych przez Inwestora w umowie ( punkt 1 ) 2.0 OŚWIADCZENIE PROJEKTANTA Siedlce, dnia 19 sierpnia 2013r. OŚWIADCZENIE Zgodnie z artykułem 20 ust.4 Prawa Budowlanego (Dz. U. Nr 243 z 2010r poz z późniejszymi zmianami) oświadczam jako projektant, że projekt budowlany: " Remontu schodów wejściowych do archiwum ksiąg wieczystych w budynku Sądu Rejonowego w Siedlcach przy ulicy B-pa Świrskiego 17 w Siedlcach sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... podpis - pieczątka

2 Podstawy prawne: Rozporządzenie Ministra infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie 1.

4 Sąd Rejonowy w Siedlcach 3.0 ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO IZBY 4

5 Sąd Rejonowy w Siedlcach 4.0 KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH 5

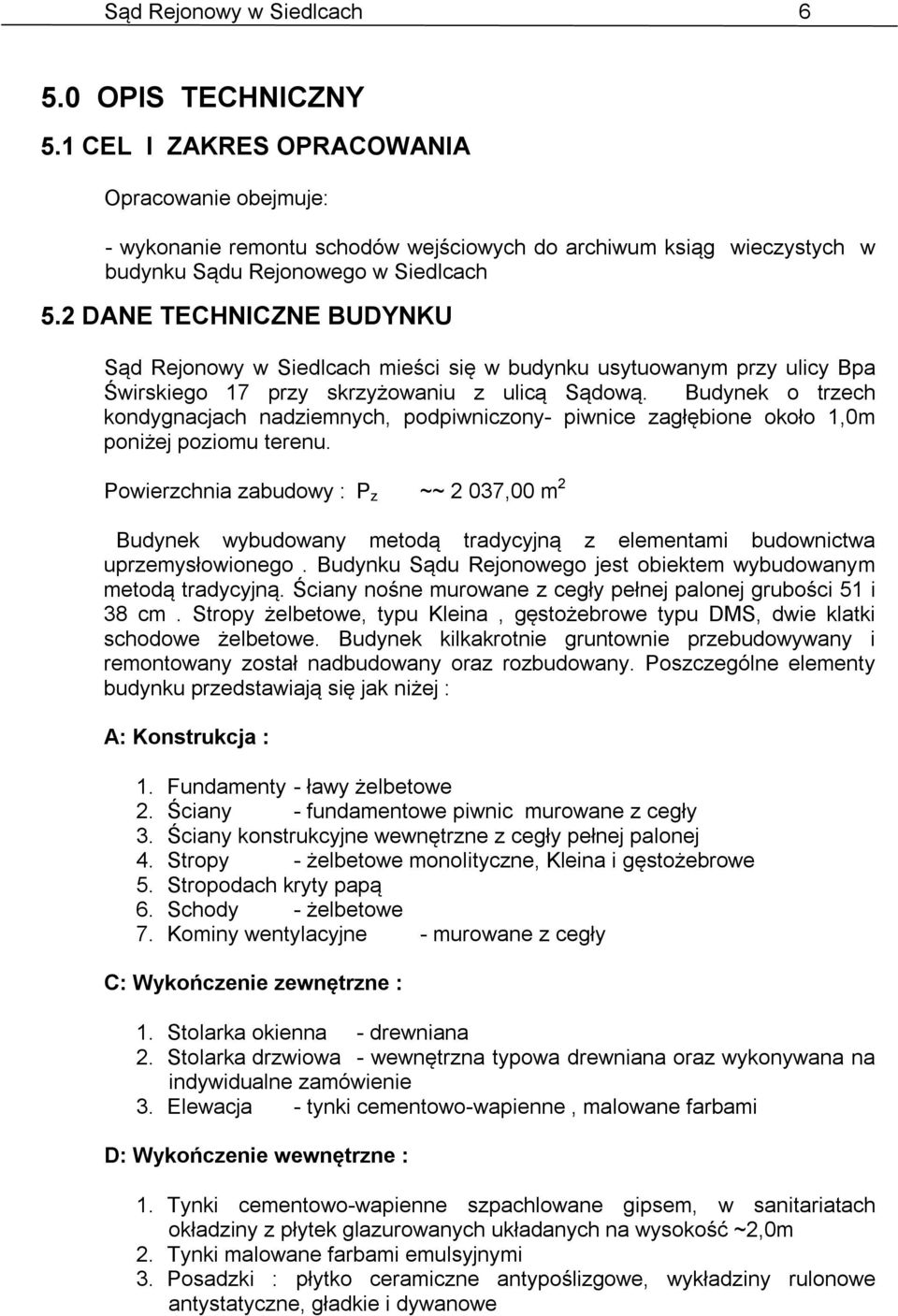

6 Sąd Rejonowy w Siedlcach OPIS TECHNICZNY 5.1 CEL I ZAKRES OPRACOWANIA Opracowanie obejmuje: - wykonanie remontu schodów wejściowych do archiwum ksiąg wieczystych w budynku Sądu Rejonowego w Siedlcach 5.2 DANE TECHNICZNE BUDYNKU Sąd Rejonowy w Siedlcach mieści się w budynku usytuowanym przy ulicy Bpa Świrskiego 17 przy skrzyżowaniu z ulicą Sądową. Budynek o trzech kondygnacjach nadziemnych, podpiwniczony- piwnice zagłębione około 1,0m poniżej poziomu terenu. Powierzchnia zabudowy : P z ~~ 2 037,00 m 2 Budynek wybudowany metodą tradycyjną z elementami budownictwa uprzemysłowionego. Budynku Sądu Rejonowego jest obiektem wybudowanym metodą tradycyjną. Ściany nośne murowane z cegły pełnej palonej grubości 51 i 38 cm. Stropy żelbetowe, typu Kleina, gęstożebrowe typu DMS, dwie klatki schodowe żelbetowe. Budynek kilkakrotnie gruntownie przebudowywany i remontowany został nadbudowany oraz rozbudowany. Poszczególne elementy budynku przedstawiają się jak niżej : A: Konstrukcja : 1. Fundamenty - ławy żelbetowe 2. Ściany - fundamentowe piwnic murowane z cegły 3. Ściany konstrukcyjne wewnętrzne z cegły pełnej palonej 4. Stropy - żelbetowe monolityczne, Kleina i gęstożebrowe 5. Stropodach kryty papą 6. Schody - żelbetowe 7. Kominy wentylacyjne - murowane z cegły C: Wykończenie zewnętrzne : 1. Stolarka okienna - drewniana 2. Stolarka drzwiowa - wewnętrzna typowa drewniana oraz wykonywana na indywidualne zamówienie 3. Elewacja - tynki cementowo-wapienne, malowane farbami D: Wykończenie wewnętrzne : 1. Tynki cementowo-wapienne szpachlowane gipsem, w sanitariatach okładziny z płytek glazurowanych układanych na wysokość ~2,0m 2. Tynki malowane farbami emulsyjnymi 3. Posadzki : płytko ceramiczne antypoślizgowe, wykładziny rulonowe antystatyczne, gładkie i dywanowe

2 DANE TECHNICZNE BUDYNKU Sąd Rejonowy w Siedlcach mieści się w budynku usytuowanym przy ulicy Bpa Świrskiego 17 przy skrzyżowaniu z ulicą Sądową.

7 Sąd Rejonowy w Siedlcach 7 E: Instalacje : Budynek wyposażony w następujące instalacje : wod-kan ; ppoż. ; centralnego ogrzewania ; cwu., wentylacji grawitacyjnej; instalacje elektryczne : oświetleniowa i gniazd elektrycznych, teletechniczna, sygnalizacji włamania i napadu; sygnalizacji ppoż. 5.3 ZAKRES ROBÓT REMONTOWYCH W dniu 14 sierpnia 2013 roku dokonano wizji lokalnej schodów wejściowych do archiwum ksiąg wieczystych w budynku Sądu Rejonowego w Siedlcach przy ulicy Bpa Świrskiego 17. W trakcie oględzin wykonano pomiary inwentaryzacyjne oraz dokonano oceny stanu technicznego schodów jw. stwierdzono co następuje : 1. Szerokość biegu wynosi 115 cm 2. Schody wejściowe do archiwum ksiąg wieczystych ( archiwum znajduje się w piwnicy ) jest zamknięte drzwiami z dwóch stron ze stopniami zaczynającymi się bezpośrednio za drzwiami - brak spocznika 3. Bieg liczy 13 schodów zejściowych o różnej wysokości np.: 7 cm, 15,7 cm; 11,4 cm 4. W trakcie oględzin stwierdzono uszkodzone okładziny nastopnic, wyszczerbione płytki terakotowe ( fot. 1-3 ) 5. Brak pochwytu wzdłuż biegu schodowego Stan techniczny opisany w punktach 2-5 jest niezgodny z warunkami technicznymi dla schodów ujętymi w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Cechy techniczne schodów ujęte w punktach 2-4 stwarzają bezpośrednie zagrożenie w bezpiecznym użytkowaniu schodów. W celu poprawy bezpieczeństwa w użytkowaniu schodów należy wykonać następujące roboty remontowe : 1. Zbić istniejące okładziny z płytek terakotowych na wszystkich stopniach w całym pomieszczeniu. Powstały gruz usunąć z piwnicy i poddać utylizacji. 2. Wykonać nadlewki z mas systemowych przeznaczonych do reperacji konstrukcji betonowych np. Ceresit CD 26 lub każda inna masa naprawcza mająca atest dopuszczający. Wykonać nadlewki wyrównujące wysokość stopni. Zlikwidować pierwszy stopień zejściowy co spowoduje powstanie podestu początkowego szerokości 90 cm. W wyniku regulacji wysokości otrzymamy 12 szt. schodów ( 12*16,4*26 cm )

3 ZAKRES ROBÓT REMONTOWYCH W dniu 14 sierpnia 2013 roku dokonano wizji lokalnej schodów wejściowych do archiwum ksiąg wieczystych w budynku Sądu Rejonowego w Siedlcach przy ulicy Bpa Świrskiego 17.

8 Sąd Rejonowy w Siedlcach 8 3. Po zbiciu terakoty dokładnie oczyścić nawierzchnię betonową z resztek gruzu i wykonać gruntowanie systemowymi płynami wiążącymi pozostałości luźnych cząstek. Następnie wykonać regulację wysokości schodów zaprawą do napraw betonu, gruboziarnista, od 30 do 100 mm Zaprawa powinna mieć następujące właściwości : - niewielki skurcz - do stosowania wewnątrz i na zewnątrz - wodoodporna i mrozoodporna - odporna na środki chemiczne stosowane do posypywania dróg - szybko twardnieje - zbrojona włóknami - hydrofobowa - modyfikowana polimerami - do nakładania ręcznego i mechanicznego 4. Jako przykładowa można stosować Ceresit CD 26 Ceresit CD 26 to gruboziarnista, jednoskładnikowa zaprawa do wyrównywania powierzchni betonowych i żelbetowych, wypełniania ubytków i miejsc uszkodzonych. Zakres stosowania wynosi od 30 do 100 mm. Przy nakładaniu zaprawy na powierzchnie pionowe i na sufi ty, jednorazowa grubość nanoszonej warstwy może wynosić do 35 mm. CD 26 może być stosowana zarówno na powierzchniach pionowych jak i poziomych, wewnątrz i na zewnątrz budynków. Zaprawa może być aplikowana ręcznie i mechanicznie. Zaprawa może być stosowana na beton klasy powyżej C12/15. Ceresit CD 26 stanowi część systemu naprawy betonu Ceresit PCC. System Ceresit PCC służy do uzupełniania ubytków i reprofi lacji balkonów oraz do wykonywania kompleksowych napraw różnego typu konstrukcji betonowych i żelbetowych. Umożliwia wykonywanie napraw konstrukcji w sytuacjach, gdy doszło do ich znacznej destrukcji pod wpływem uszkodzeń mechanicznych lub oddziaływania czynników korozyjnych. Nadaje się do naprawy elementów takich jak: balkony, wsporniki, słupy i dźwigary konstrukcyjne, stropy, itp. Może być też stosowany do naprawy obiektów budowlanych takich jak: zbiorniki betonowe i żelbetowe (w tym oczyszczalnie ścieków), konstrukcje szkieletowe i wielkopłytowe, konstrukcje monolityczne (w tym baseny), konstrukcje żelbetowe, kominy, chłodnie, itp. Produkty systemu Ceresit PCC są odporne na działanie warunków atmosferycznych oraz bezpośrednie oddziaływanie środków do posypywania dróg, w tym soli. Charakteryzują się wodoodpornością i dyfuzyjnością, posiadają duży opór karbonatyzacyjny, dzięki czemu przyczyniają się do wydłużenia czasu pracy konstrukcji.

zewnątrz - wodoodporna i mrozoodporna - odporna na środki chemiczne stosowane do posypywania dróg - szybko twardnieje - zbrojona włóknami - hydrofobowa - modyfikowana polimerami - do nakładania

9 Sąd Rejonowy w Siedlcach 9 5. Po uzyskaniu wytrzymałości, zgodnie z karta techniczną producenta można wykonać okładziny schodów z płytek gresowych przeznaczonych do schodów. Płytki typu gres, płytki antypoślizgowe w klasie R 10 - R12 i ścieralności w klasie V z krawędziami rowkowanymi. Można zamiennie stosować systemy taśm antypoślizgowych mocowanych na krawędziach nastopnic. 6. Wykonać cokoliki z płytek gres, cokoliki wysokości 10 cm 7. Jako ostatnie wykonać malowanie farbami emulsyjnymi,ścian i stropu pomieszczenia schodów zejściowych do piwnicy Jako dodatkowe uzupełnienie bezpieczeństwa na schodach, należy rozważyć montaż jednostronnego pochwytu po prawej stronie zejścia w przypadku, gdy nie będzie przeszkadzał wynoszeniu pojemników transportowych. Projektant : mgr inż. Mirosław Burta upr. BP. 4224/1/2/84

Można zamiennie stosować systemy taśm antypoślizgowych mocowanych na krawędziach nastopnic. 6. Wykonać cokoliki z płytek gres, cokoliki wysokości 10 cm 7.

10 Sąd Rejonowy w Siedlcach RYSUNKI

11 Sąd Rejonowy w Siedlcach Rzut schodów

12 Sąd Rejonowy w Siedlcach Mapa lokalizacyjna

13 Sąd Rejonowy w Siedlcach Karta techniczna Ceresit CD 26

14 Sąd Rejonowy w Siedlcach 14

15 Sąd Rejonowy w Siedlcach DOKUMENTACJA FOTOGRAFICZNA

16 Sąd Rejonowy w Siedlcach fot nr 1 widok ogólny schodów fot nr 2 uszkodzone nastopnice 16

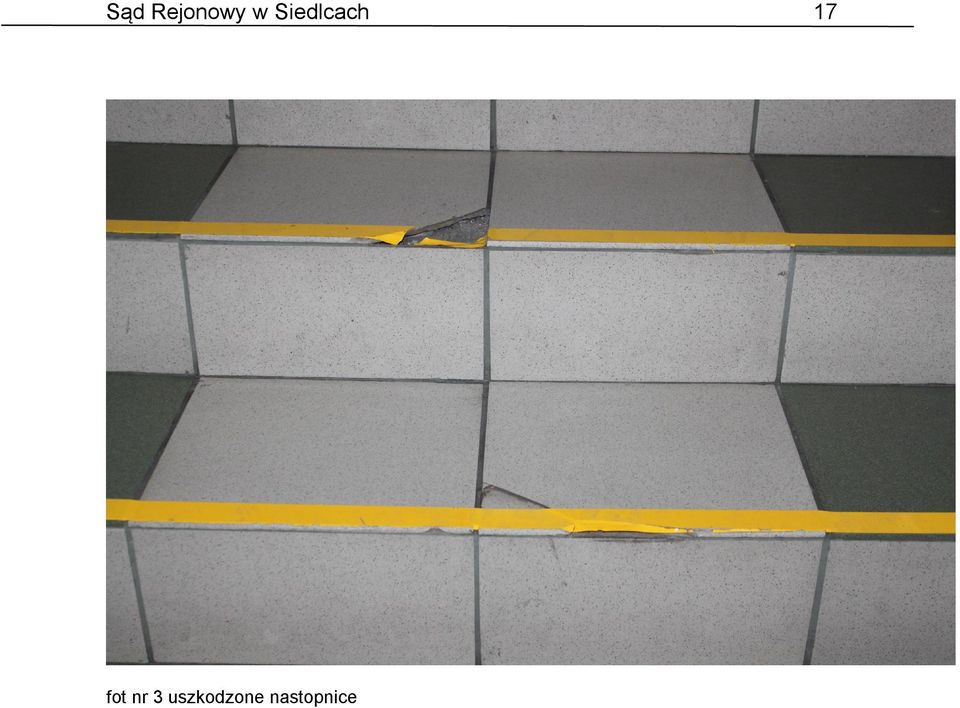

17 Sąd Rejonowy w Siedlcach fot nr 3 uszkodzone nastopnice 17
