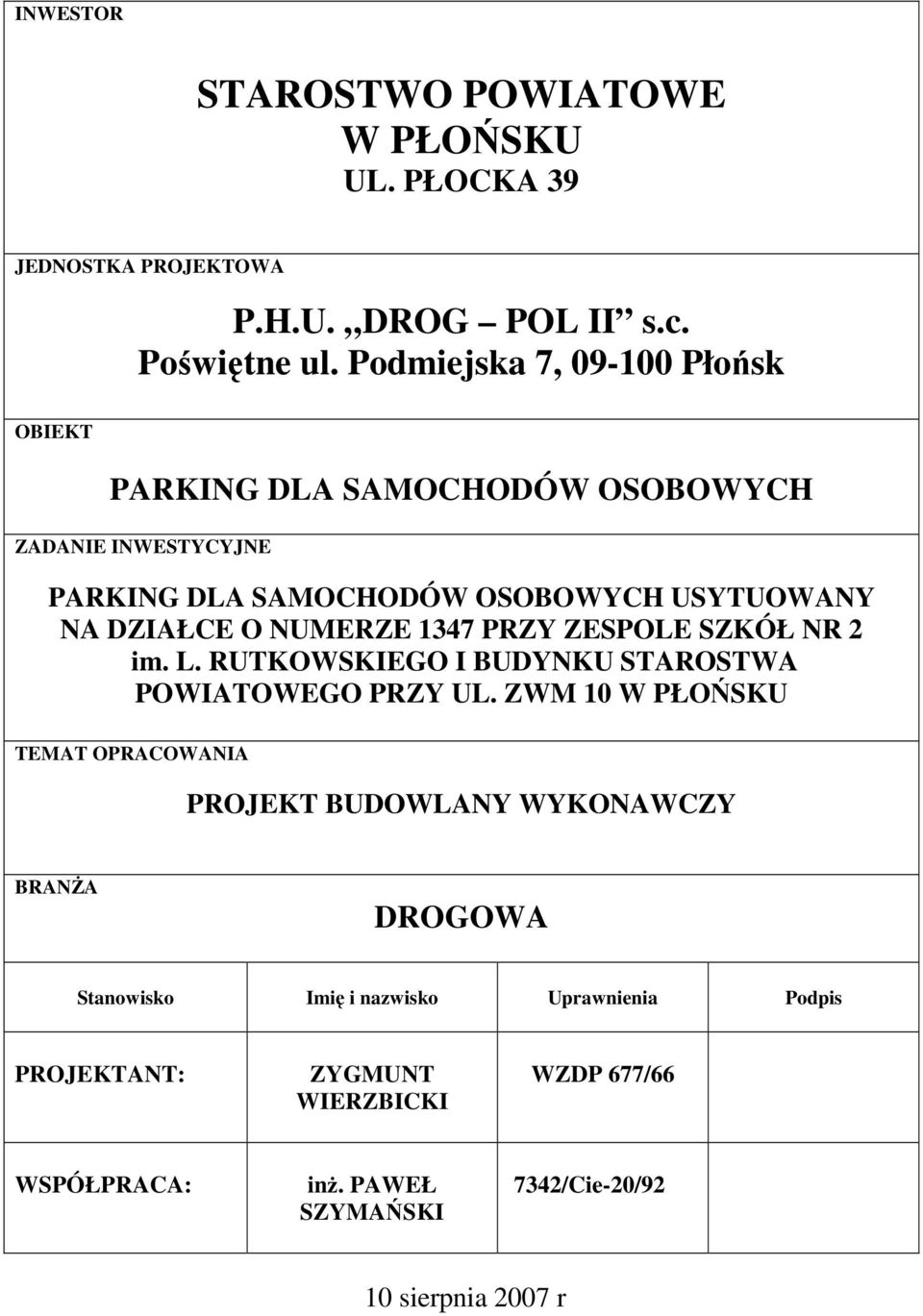

1 INWESTOR STAROSTWO POWIATOWE W PŁOŃSKU UL. PŁOCKA 39 JEDNOSTKA PROJEKTOWA P.H.U. DROG POL II s.c. Poświętne ul. Podmiejska 7, Płońsk OBIEKT PARKING DLA SAMOCHODÓW OSOBOWYCH ZADANIE INWESTYCYJNE PARKING DLA SAMOCHODÓW OSOBOWYCH USYTUOWANY NA DZIAŁCE O NUMERZE 1347 PRZY ZESPOLE SZKÓŁ NR 2 im. L. RUTKOWSKIEGO I BUDYNKU STAROSTWA POWIATOWEGO PRZY UL. ZWM 10 W PŁOŃSKU TEMAT OPRACOWANIA PROJEKT BUDOWLANY WYKONAWCZY BRANŻA DROGOWA Stanowisko Imię i nazwisko Uprawnienia Podpis PROJEKTANT: ZYGMUNT WIERZBICKI WZDP 677/66 WSPÓŁPRACA: inż. PAWEŁ SZYMAŃSKI 7342/Cie-20/92 10 sierpnia 2007 r

2 SPIS ZAWARTOŚCI 1. PLAN SYTUACYJNY 2. UZGODNIENIE ZUD 3. OPIS TECHNICZNY 4. PLANY SYTUACYJNE SKALA 1: PRZEKROJE NORMALNE SKALA 1:50 6. PRZEDMIAR ROBÓT 7. OŚWIADCZENIE PROJEKTANTA 8. UPRAWNIENIA PROJEKTANTA 9. ZAŚWIADCZENIE Z MIIB

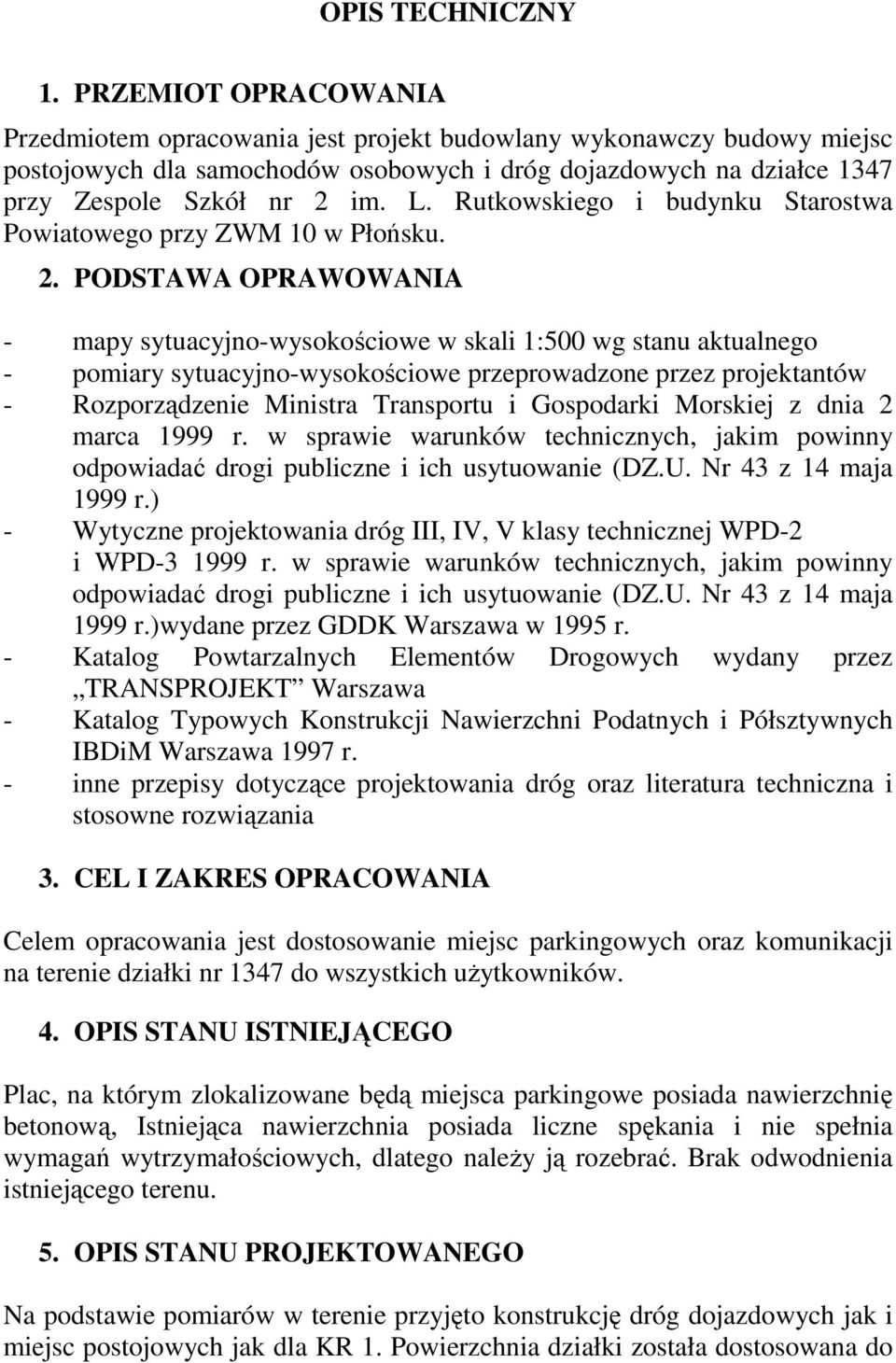

3 OPIS TECHNICZNY 1. PRZEMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany wykonawczy budowy miejsc postojowych dla samochodów osobowych i dróg dojazdowych na działce 1347 przy Zespole Szkół nr 2 im. L. Rutkowskiego i budynku Starostwa Powiatowego przy ZWM 10 w Płońsku. 2. PODSTAWA OPRAWOWANIA - mapy sytuacyjno-wysokościowe w skali 1:500 wg stanu aktualnego - pomiary sytuacyjno-wysokościowe przeprowadzone przez projektantów - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (DZ.U. Nr 43 z 14 maja 1999 r.) - Wytyczne projektowania dróg III, IV, V klasy technicznej WPD-2 i WPD r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (DZ.U. Nr 43 z 14 maja 1999 r.)wydane przez GDDK Warszawa w 1995 r. - Katalog Powtarzalnych Elementów Drogowych wydany przez TRANSPROJEKT Warszawa - Katalog Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych IBDiM Warszawa 1997 r. - inne przepisy dotyczące projektowania dróg oraz literatura techniczna i stosowne rozwiązania 3. CEL I ZAKRES OPRACOWANIA Celem opracowania jest dostosowanie miejsc parkingowych oraz komunikacji na terenie działki nr 1347 do wszystkich użytkowników. 4. OPIS STANU ISTNIEJĄCEGO Plac, na którym zlokalizowane będą miejsca parkingowe posiada nawierzchnię betonową, Istniejąca nawierzchnia posiada liczne spękania i nie spełnia wymagań wytrzymałościowych, dlatego należy ją rozebrać. Brak odwodnienia istniejącego terenu. 5. OPIS STANU PROJEKTOWANEGO Na podstawie pomiarów w terenie przyjęto konstrukcję dróg dojazdowych jak i miejsc postojowych jak dla KR 1. Powierzchnia działki została dostosowana do

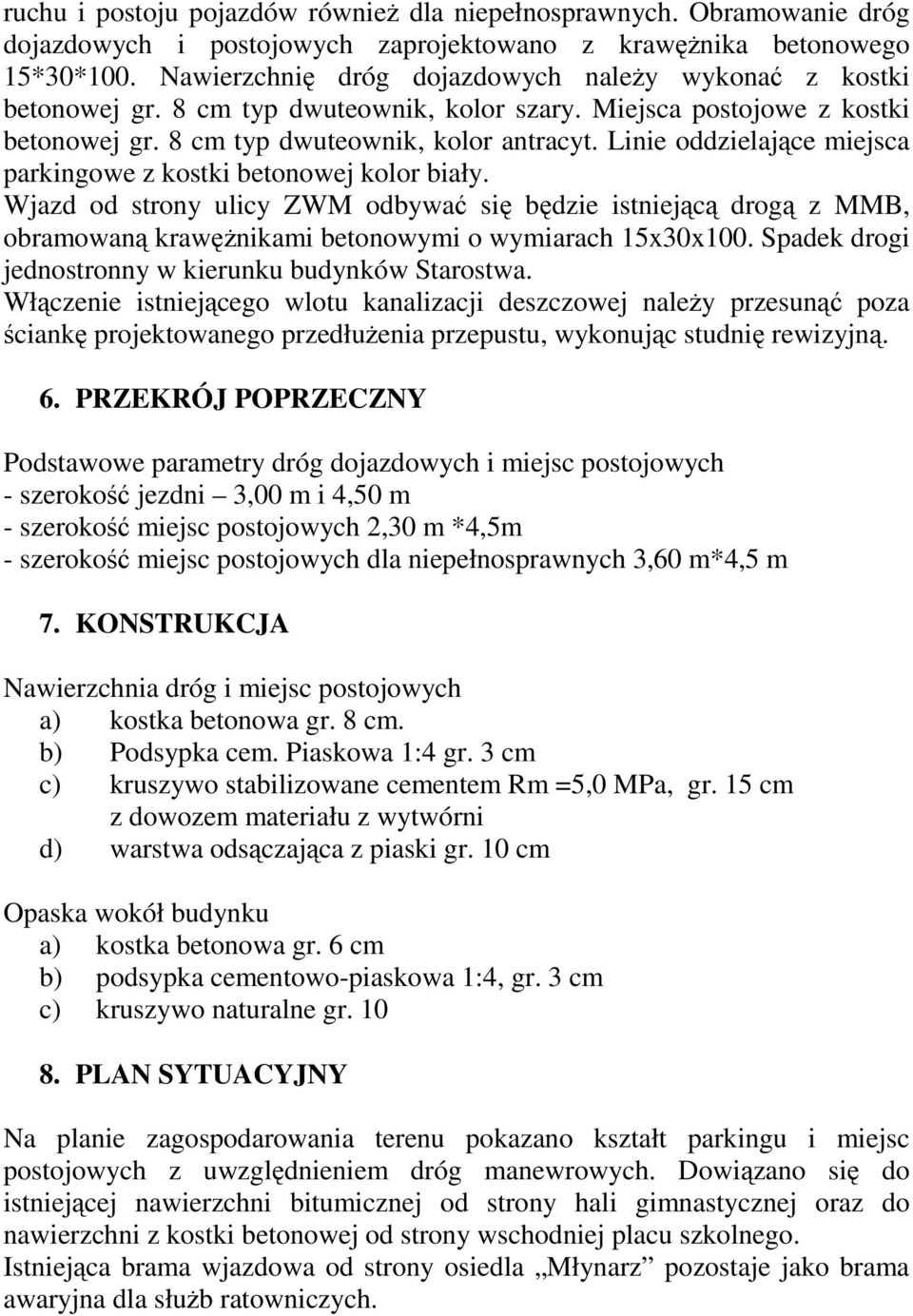

4 ruchu i postoju pojazdów również dla niepełnosprawnych. Obramowanie dróg dojazdowych i postojowych zaprojektowano z krawężnika betonowego 15*30*100. Nawierzchnię dróg dojazdowych należy wykonać z kostki betonowej gr. 8 cm typ dwuteownik, kolor szary. Miejsca postojowe z kostki betonowej gr. 8 cm typ dwuteownik, kolor antracyt. Linie oddzielające miejsca parkingowe z kostki betonowej kolor biały. Wjazd od strony ulicy ZWM odbywać się będzie istniejącą drogą z MMB, obramowaną krawężnikami betonowymi o wymiarach 15x30x100. Spadek drogi jednostronny w kierunku budynków Starostwa. Włączenie istniejącego wlotu kanalizacji deszczowej należy przesunąć poza ściankę projektowanego przedłużenia przepustu, wykonując studnię rewizyjną. 6. PRZEKRÓJ POPRZECZNY Podstawowe parametry dróg dojazdowych i miejsc postojowych - szerokość jezdni 3,00 m i 4,50 m - szerokość miejsc postojowych 2,30 m *4,5m - szerokość miejsc postojowych dla niepełnosprawnych 3,60 m*4,5 m 7. KONSTRUKCJA Nawierzchnia dróg i miejsc postojowych a) kostka betonowa gr. 8 cm. b) Podsypka cem. Piaskowa 1:4 gr. 3 cm c) kruszywo stabilizowane cementem Rm =5,0 MPa, gr. 15 cm z dowozem materiału z wytwórni d) warstwa odsączająca z piaski gr. 10 cm Opaska wokół budynku a) kostka betonowa gr. 6 cm b) podsypka cementowo-piaskowa 1:4, gr. 3 cm c) kruszywo naturalne gr PLAN SYTUACYJNY Na planie zagospodarowania terenu pokazano kształt parkingu i miejsc postojowych z uwzględnieniem dróg manewrowych. Dowiązano się do istniejącej nawierzchni bitumicznej od strony hali gimnastycznej oraz do nawierzchni z kostki betonowej od strony wschodniej placu szkolnego. Istniejąca brama wjazdowa od strony osiedla Młynarz pozostaje jako brama awaryjna dla służb ratowniczych.

5 9. PRZEKRÓJ PODŁUŻNY Niweletę zaprojektowano dostosowując do potrzeb funkcjonowania parkingu i dróg dojazdowych. Odcinki o minimalnych spadkach podłużnych posiadają spadki poprzeczne, które pozwolą na właściwe odprowadzenie wód powierzchniowych do projektowanych wpustów. 10. ODWODNIENIE Odprowadzenie wód opadowych zaprojektowano poprzez wpusty uliczne do istniejącej kanalizacji deszczowej poprzez przykanaliki z rur PVC ø 200 mm. Studzienka rewizyjna z PE ø 425 mm połączy istniejącą studnie rewizyjną poprzez przykanalik długości 14,50 m i obsłuży dwa wpust deszczowe, których zadaniem będzie przejęcie wód opadowych z projektowanej części jak i z istniejącej placu szkolnego. 11. KOLIZJE Usytuowanie urządzeń podziemnych nie koliduje z projektowaną inwestycją WARUNKI OCHRONY ŚRODOWISKA Zgodnie z Rozporządzeniem Rady Ministrów z dnia 24 września 2002 r w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniu na środowisko (Dz.U. z 2002r. Nr 179, poz. 1490), inwestycja nie zaliczona jest do przedsięwzięć mogących znacząco oddziaływać na środowisko i wymagających wykonania raportu oddziaływania na środowisko.

6 Książka Przedmiarów PARKING DLA SAMOCHODÓW OSOBOWYCH USYTUOWANY NA DZIAŁCE 1347 PRZY ZESPOLE SZKÓŁ nr 2 im. L. RUTKOWSKIEGO I BUDYNKU STAROSTWA POWIATOWEGO PRZY UL. ZWM 10 UL. ZWM 10, PŁOŃSK 1. ROBOTY PRZYGOTOWAWCZE Kod CPV: Przygotowanie terenu pod budowę 1 KNNR Roboty pomiarowe przy powierzchniowych robotach ziemnych. Koryta pod nawierzchnie placów postojowych Czynność robót: D ,07 ha 2. ROBOTY ROZBIÓRKOWE Kod CPV: Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne 2 KNNR Rozebranie krawężników betonowych na podsypce cementowo-piaskowej 123,00 m ,00 3. Przeniesienie + 123,00 3 KNNR Rozebranie obrzeży trawnikowych o wymiarach 8x30 cm,na podsypce piaskowej 19,00 m ,00 3. Przeniesienie + 19,00 4 KNNR Rozebranie chodników z płyt betonowych o wymiarach 50x50x7 cm,na podsypce cementowo-piaskowej 29,00 m2 1. (22,5*1)+(6,50*1) 29,00 3. Przeniesienie + 29,00 5 KNNR Mechaniczne rozebranie podbudowy z betonu o grubości 15 cm 310,00 m ,00 3. Przeniesienie + 310,00 6 KNR Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu. Transport samochodem samowyładowczym na odległość 1 km *0,15 46, *0,045 5, *0,024 0,46 52,49 m3

7 Przeniesienie + 52,49 7 KNR Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadunku i wyładunku.nakłady uzupełniające na każdy dalszy rozpoczęty km odl.transportu ponad 1 km. krotność 2 52,49 m *0,15 46, *0,045 5, *0,024 0, Przeniesienie + 52,49 3. ROBOTY ZIEMNE Kod CPV: Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne 8 KNNR Koryta wykonywane mechanicznie,głęb.20 cm,na całej szerokości dróg manewrowych i miejsc postojowych,w gruntach kat.ii-iv,przy użyciu koparki i walca statycznego samojezdnego. krotność 5 Czynność robót: D ,00 m ,00 3. Przeniesienie + 720,00 9 KNNR Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki 0,25 m3 z transportem urobku samochodami samowyładowczymido 5 t na odl.do 1 km.grunt kat.iii Czynność robót: D ,20 m *0,2 145, *1,0*1,0 23, Przeniesienie + 168,20 10 KNNR Nakłady uzup.do tablic za każdy rozpoczęty 1km odl.transportu ponad 1km samochodami samowył.5-10t,przy przewozie po drogach o nawierzch.utwardzonej.grunt I-IV krotność 5 Czynność robót: D ,20 m *0,2 145, *1,0*1,0 23, Przeniesienie + 168,20 4. KRAWĘŻNIKI I OBRZEŻA Kod CPV: Roboty w zakresie nawierzchni dróg 11 KNNR Krawężniki betonowe wystające o wymiarach 15x30 cm,wraz z wykonaniem ław betonowych,na podsypce cementowo-piaskowej Czynność robót: D ,30 m ,3+19+6,1+3,3+18+0,5+0,5+13,5+45+4,7+22, ,30 +7,8+13,1 3. Przeniesienie + 212,30

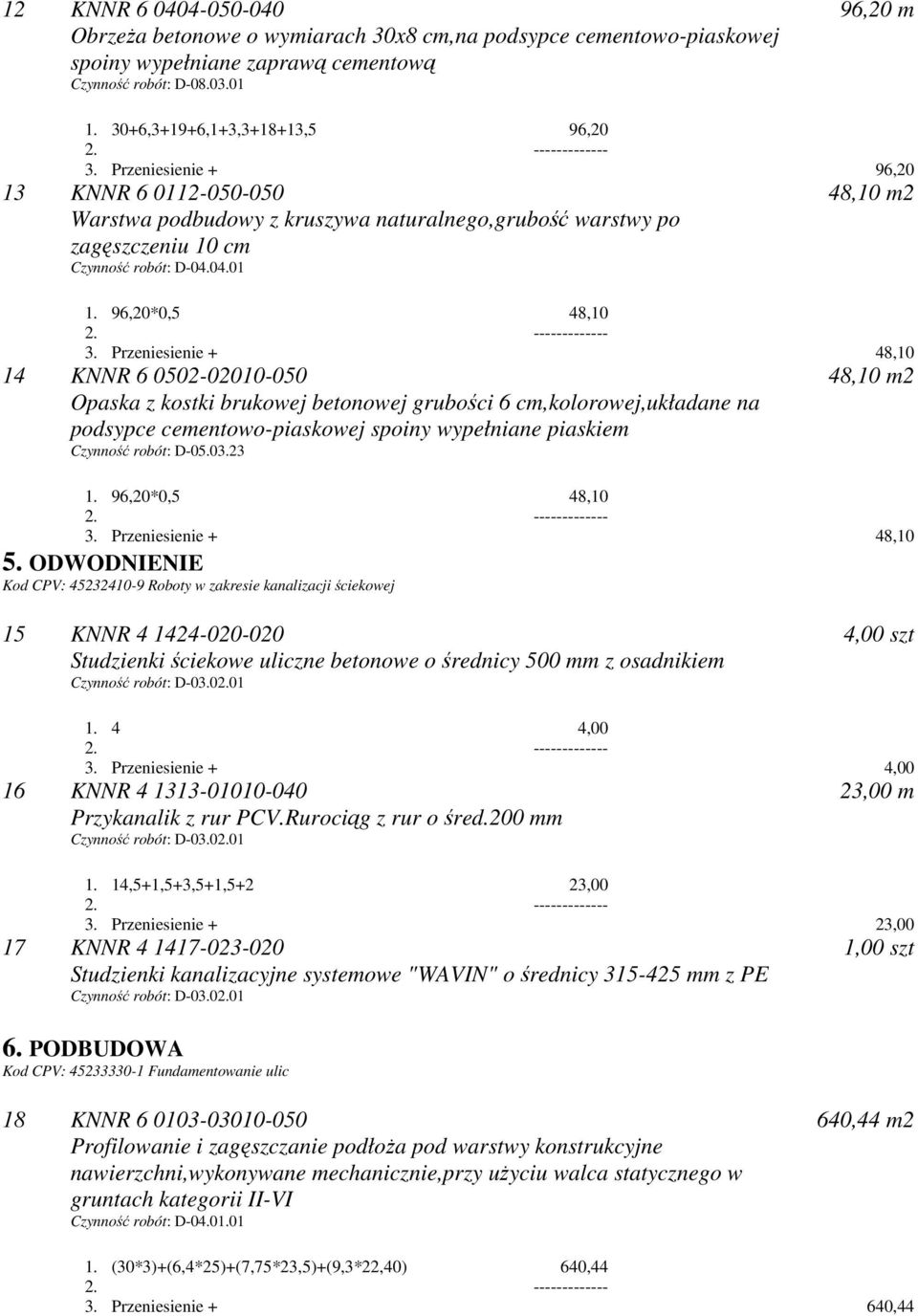

8 12 KNNR Obrzeża betonowe o wymiarach 30x8 cm,na podsypce cementowo-piaskowej spoiny wypełniane zaprawą cementową Czynność robót: D ,20 m ,3+19+6,1+3, ,5 96,20 3. Przeniesienie + 96,20 13 KNNR Warstwa podbudowy z kruszywa naturalnego,grubość warstwy po zagęszczeniu 10 cm Czynność robót: D ,10 m ,20*0,5 48,10 3. Przeniesienie + 48,10 14 KNNR Opaska z kostki brukowej betonowej grubości 6 cm,kolorowej,układane na podsypce cementowo-piaskowej spoiny wypełniane piaskiem Czynność robót: D ,10 m ,20*0,5 48,10 3. Przeniesienie + 48,10 5. ODWODNIENIE Kod CPV: Roboty w zakresie kanalizacji ściekowej 15 KNNR Studzienki ściekowe uliczne betonowe o średnicy 500 mm z osadnikiem Czynność robót: D ,00 szt ,00 3. Przeniesienie + 4,00 16 KNNR Przykanalik z rur PCV.Rurociąg z rur o śred.200 mm Czynność robót: D ,00 m 1. 14,5+1,5+3,5+1,5+2 23,00 3. Przeniesienie + 23,00 17 KNNR Studzienki kanalizacyjne systemowe "WAVIN" o średnicy mm z PE Czynność robót: D PODBUDOWA Kod CPV: Fundamentowanie ulic 1,00 szt 18 KNNR Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni,wykonywane mechanicznie,przy użyciu walca statycznego w gruntach kategorii II-VI Czynność robót: D ,44 m2 1. (30*3)+(6,4*25)+(7,75*23,5)+(9,3*22,40) 640,44 3. Przeniesienie + 640,44

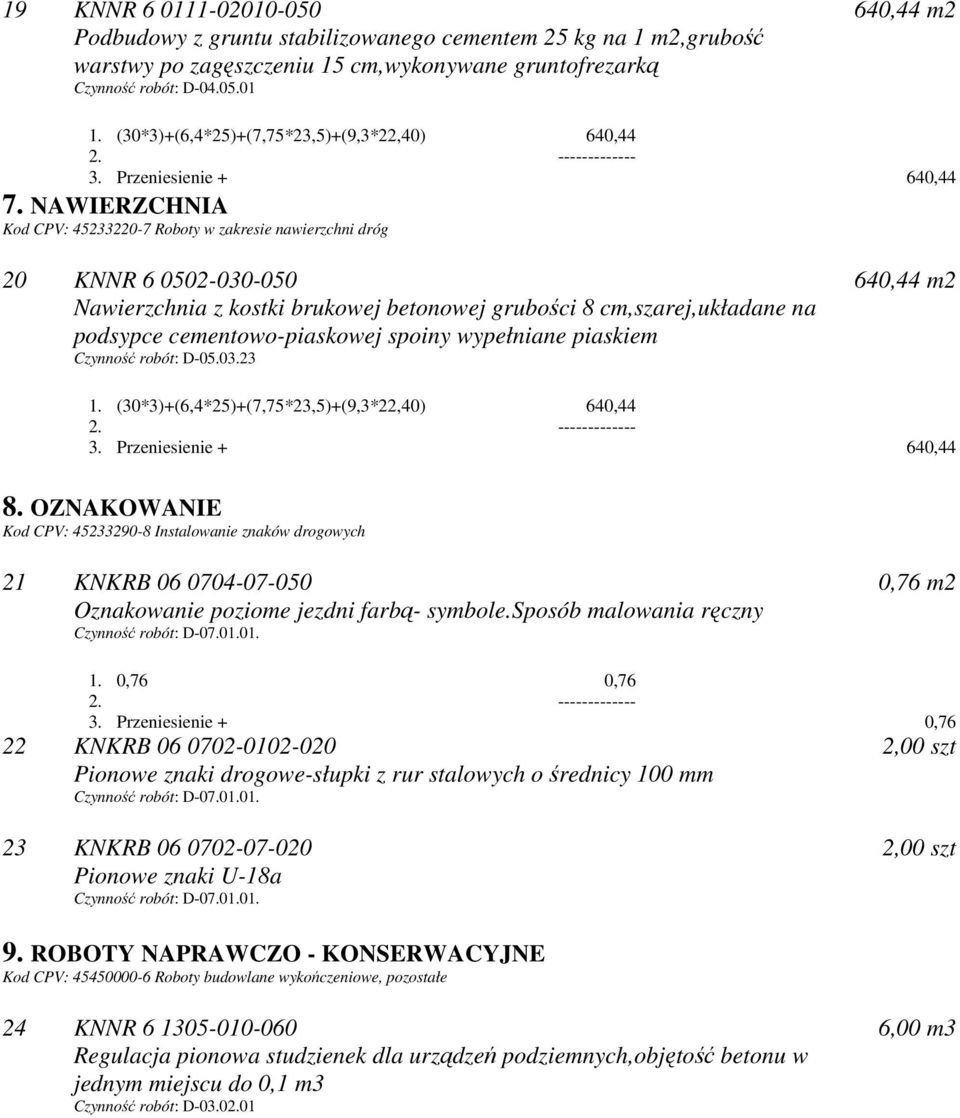

9 19 KNNR Podbudowy z gruntu stabilizowanego cementem 25 kg na 1 m2,grubość warstwy po zagęszczeniu 15 cm,wykonywane gruntofrezarką Czynność robót: D ,44 m2 1. (30*3)+(6,4*25)+(7,75*23,5)+(9,3*22,40) 640,44 3. Przeniesienie + 640,44 7. NAWIERZCHNIA Kod CPV: Roboty w zakresie nawierzchni dróg 20 KNNR Nawierzchnia z kostki brukowej betonowej grubości 8 cm,szarej,układane na podsypce cementowo-piaskowej spoiny wypełniane piaskiem Czynność robót: D ,44 m2 1. (30*3)+(6,4*25)+(7,75*23,5)+(9,3*22,40) 640,44 3. Przeniesienie + 640,44 8. OZNAKOWANIE Kod CPV: Instalowanie znaków drogowych 21 KNKRB Oznakowanie poziome jezdni farbą- symbole.sposób malowania ręczny Czynność robót: D ,76 m2 1. 0,76 0,76 3. Przeniesienie + 0,76 22 KNKRB Pionowe znaki drogowe-słupki z rur stalowych o średnicy 100 mm Czynność robót: D ,00 szt 23 KNKRB Pionowe znaki U-18a Czynność robót: D ,00 szt 9. ROBOTY NAPRAWCZO - KONSERWACYJNE Kod CPV: Roboty budowlane wykończeniowe, pozostałe 24 KNNR Regulacja pionowa studzienek dla urządzeń podziemnych,objętość betonu w jednym miejscu do 0,1 m3 Czynność robót: D ,00 m3

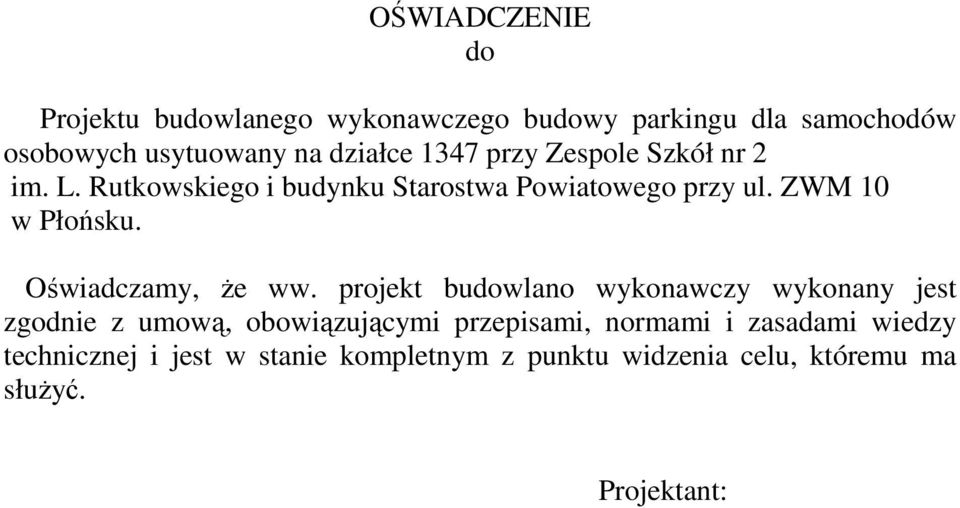

10 OŚWIADCZENIE do Projektu budowlanego wykonawczego budowy parkingu dla samochodów osobowych usytuowany na działce 1347 przy Zespole Szkół nr 2 im. L. Rutkowskiego i budynku Starostwa Powiatowego przy ul. ZWM 10 w Płońsku. Oświadczamy, że ww. projekt budowlano wykonawczy wykonany jest zgodnie z umową, obowiązującymi przepisami, normami i zasadami wiedzy technicznej i jest w stanie kompletnym z punktu widzenia celu, któremu ma służyć. Projektant:
