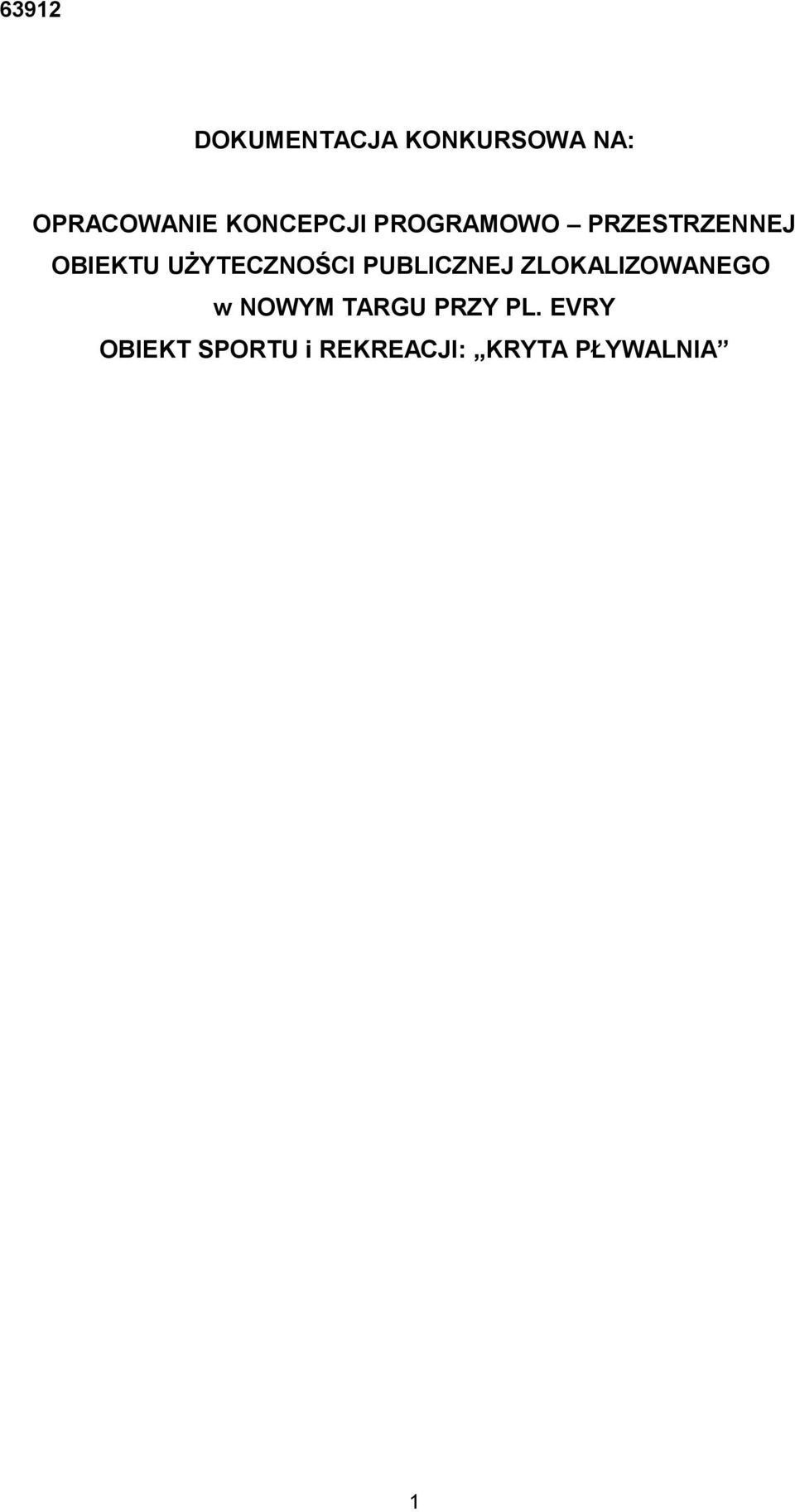

1 DOKUMENTACJA KONKURSOWA NA: OPRACOWANIE KONCEPCJI PROGRAMOWO PRZESTRZENNEJ OBIEKTU UŻYTECZNOŚCI PUBLICZNEJ ZLOKALIZOWANEGO w NOWYM TARGU PRZY PL. EVRY OBIEKT SPORTU i REKREACJI: KRYTA PŁYWALNIA 1

2 ZAWARTOŚĆ OPRACOWANIA -CZĘŚĆ OPISOWA -CZĘŚĆ RYSUNKOWA PLANSZA I - Wizualizacja - Koncepcja zagospodarowania terenu 1: Elewacja południowa 1: Elewacja zachodnia 1: Elewacja północna 1: Elewacja wschodnia 1: 200 PLANSZA II - Rzut kondygnacji podziemnej 1: Rzut parteru 1: Rzut piętra 1: Przekrój A-A 1: Przekrój B-B 1: Detale 2

3 I. OPIS ZAŁOŻEŃ KONCEPCYJNYCH ZAGOSPODAROWANIA TERENU i ROZWIĄZAŃ ARCHITEKTONICZNO -KONSTRUKCYJNYCH 1. Przedmiot opracowania Przedmiotem konkursu jest opracowanie koncepcji architektonicznej budynku krytej pływalni wraz z częścią rekreacyjno- sportową, zapleczem technicznym i infrastrukturą oraz parkingiem, a także opracowanie optymalnego programu w ramach przyjętych wytycznych. 2. Opis do koncepcji zagospodarowania terenu Basen zlokalizowano w Nowym Targu na placu Evry na działkach ewidencyjnych nr 12990/4, 12983/3, 12982/5, 12979/3 oraz 12978/6. Teren jest niezabudowany, przez działkę przebiega ciepłociąg miejski, w sąsiednich ulicach znajduje się kanalizacja sanitarna i deszczowa, w bezpośrednim sąsiedztwie mieści się stacja transformatorowa. Najbliższy gazociąg znajduje się w ul. Sikorskiego w odległości do 300 m. W otoczeniu terenu inwestycji znajdują się Szkoła Podstawowa nr 11, Gimnazjum nr 2, obiekty handlowe, budynki mieszkalne wielorodzinne oraz drogi publiczne będące w zarządzie Burmistrza Miasta Nowy Targ. W Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego Miasta Nowy Targ teren ten oznaczony jest symbolem MM i przeznaczony jest pod zabudowę mieszkaniową wielorodzinną wraz z usługami towarzyszącymi. Budynek basenu znajduje w odległości 10,5 m w kierunku zachodnim od szkoły. Przewidziano możliwość połączenia obiektów łącznikiem. Przed wejściem głównym usytuowano parking dla 50 samochodów osobowych z wydzielonym miejscem dla osób niepełnosprawnych. Wjazd na parking z drogi osiedlowej od strony zachodniej. Parking połączony jest z istniejącą drogą dojazdową do szkoły. Od strony południowej, wzdłuż drogi osiedlowej wydzielono stanowiska postojowe dla dwóch autobusów. Nie przewiduje się ogrodzenia terenu basenu. Wokół obiektu zaprojektowano trawniki uzupełnione krzewami niskopiennymi a strona zachodnia działki obsadzona będzie zielenią niską. 3. Opis rozwiązania projektowego do koncepcji krytej pływalni 3.1.Rozwiązanie funkcjonalno przestrzenne Założono, zgodnie z wytycznymi zawartymi w dokumentach konkursowych, że obiekt będzie ogólnodostępny i czynny 16 godzin na dobę codziennie. Przyjęta 3

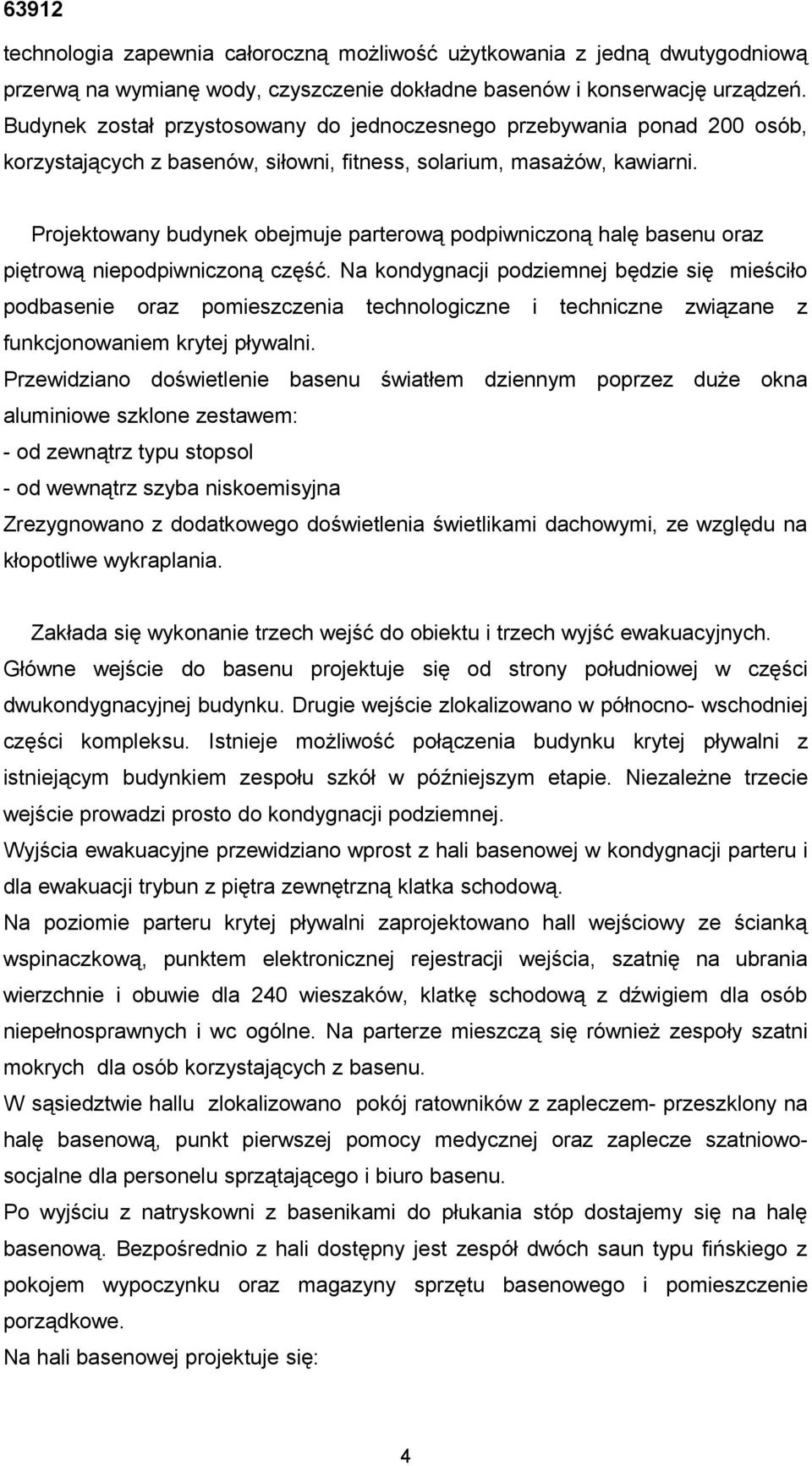

4 technologia zapewnia całoroczną możliwość użytkowania z jedną dwutygodniową przerwą na wymianę wody, czyszczenie dokładne basenów i konserwację urządzeń. Budynek został przystosowany do jednoczesnego przebywania ponad 200 osób, korzystających z basenów, siłowni, fitness, solarium, masażów, kawiarni. Projektowany budynek obejmuje parterową podpiwniczoną halę basenu oraz piętrową niepodpiwniczoną część. Na kondygnacji podziemnej będzie się mieściło podbasenie oraz pomieszczenia technologiczne i techniczne związane z funkcjonowaniem krytej pływalni. Przewidziano doświetlenie basenu światłem dziennym poprzez duże okna aluminiowe szklone zestawem: - od zewnątrz typu stopsol - od wewnątrz szyba niskoemisyjna Zrezygnowano z dodatkowego doświetlenia świetlikami dachowymi, ze względu na kłopotliwe wykraplania. Zakłada się wykonanie trzech wejść do obiektu i trzech wyjść ewakuacyjnych. Główne wejście do basenu projektuje się od strony południowej w części dwukondygnacyjnej budynku. Drugie wejście zlokalizowano w północno- wschodniej części kompleksu. Istnieje możliwość połączenia budynku krytej pływalni z istniejącym budynkiem zespołu szkół w późniejszym etapie. Niezależne trzecie wejście prowadzi prosto do kondygnacji podziemnej. Wyjścia ewakuacyjne przewidziano wprost z hali basenowej w kondygnacji parteru i dla ewakuacji trybun z piętra zewnętrzną klatka schodową. Na poziomie parteru krytej pływalni zaprojektowano hall wejściowy ze ścianką wspinaczkową, punktem elektronicznej rejestracji wejścia, szatnię na ubrania wierzchnie i obuwie dla 240 wieszaków, klatkę schodową z dźwigiem dla osób niepełnosprawnych i wc ogólne. Na parterze mieszczą się również zespoły szatni mokrych dla osób korzystających z basenu. W sąsiedztwie hallu zlokalizowano pokój ratowników z zapleczem- przeszklony na halę basenową, punkt pierwszej pomocy medycznej oraz zaplecze szatniowosocjalne dla personelu sprzątającego i biuro basenu. Po wyjściu z natryskowni z basenikami do płukania stóp dostajemy się na halę basenową. Bezpośrednio z hali dostępny jest zespół dwóch saun typu fińskiego z pokojem wypoczynku oraz magazyny sprzętu basenowego i pomieszczenie porządkowe. Na hali basenowej projektuje się: 4

5 -basen pływacki o wymiarach 25,0 x16,0 m i głębokości 1,2 do 1,8 m, przystosowany do rozgrywania zawodów -basen rekreacyjno- szkoleniowy o powierzchni 206,0 m 2 i głębokości od 0,8m do 1,2 m z atrakcjami wodnymi i strefą hamowną zjeżdżalni wewnętrznej -brodzik dla dzieci o powierzchni 66,0 m 2 i głębokości 0,6 m wyposażony w grzybek, natrysk górny wąskostrumieniowy i zjeżdżalnię o wysokości 2 m -wannę do solanki typu Octagon Public (gotowa wanna poliestrowa o kształcie owalnym) o wym. ok. 3,53 x 2,53m, wpuszczoną w posadzkę -wannę typu Roman Public (gotowa wanna poliestrowa okrągła) o średnicy ok. 2,85 m -wewnętrzną zjeżdżalnię wodną rurową otwartą o długości 60 m Nad fragmentem basenu rekreacyjno- szkoleniowego projektuje się kładkę łączącą brzegi basenu. Projektuje się baseny z rynnami przelewowymi typu fińskiego. Przewidziano elektroniczny system obsługi klienta. Proponuje się do wyłożenia basenów, obrzeży, plaż i pozostałych stref mokrych pływalni zastosowanie profesjonalnej ceramiki typu Klinker Sire. Bardzo ważne jest zastosowanie dobrych i sprawdzonych systemów chemii budowlanej np. firmy Sopro. W części północno- wschodniej kondygnacji parteru projektuje się zespół pomieszczeń dla potrzeb fizykoterapii, solarium i masażu leczniczego oraz zespół sanitarny dla potrzeb widzów korzystających z trybun. Na piętrze przewidziano przeszkloną kawiarnię z widokiem na basen, dostępną z hallu na piętrze, zespół sal dla potrzeb siłowni lekkiej i ciężkiej oraz ćwiczeń fitness wraz z niezbędnym zapleczem szatniowo - sanitarnym. Z hallu dostępne są także pomieszczenia biurowe, punkt handlowy z wyposażeniem sportowym oraz ogólne węzły sanitarne. Na kondygnacji pierwszego piętra zlokalizowano także trybuny z miejscami siedzącymi dla 160 osób i stojącymi dla 50 widzów. Na kondygnacji podziemnej zlokalizowano pomieszczenia technologiczne i techniczne niezbędne dla funkcjonowania basenu: magazyn podchlorynu wapnia, przedsionek magazynu podchlorynu wapnia, pomieszczenie dozowania chloru i kwasu, magazyn kwasu, magazyn koagulantu, pomieszczenie socjalne z umywalnią dla osób zatrudnionych przy dozowaniu środków chemicznych, rozdzielnię elektryczną, podbasenie z urządzeniami technologicznymi i technicznymi (centrale wentylacyjne). Na kondygnację podziemną prowadzi niezależne wejście z zewnątrz poprzez klatkę schodową. 5

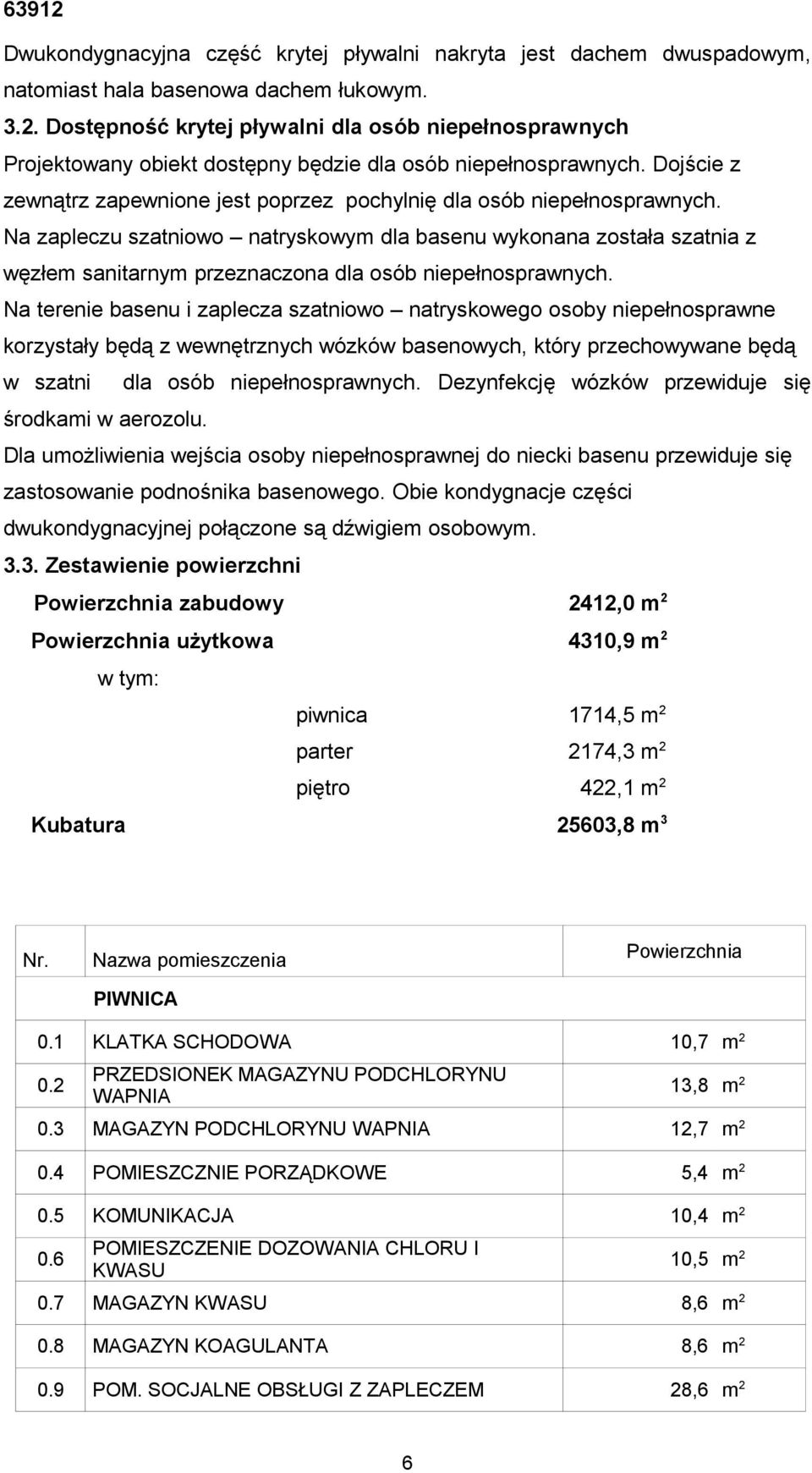

6 Dwukondygnacyjna część krytej pływalni nakryta jest dachem dwuspadowym, natomiast hala basenowa dachem łukowym Dostępność krytej pływalni dla osób niepełnosprawnych Projektowany obiekt dostępny będzie dla osób niepełnosprawnych. Dojście z zewnątrz zapewnione jest poprzez pochylnię dla osób niepełnosprawnych. Na zapleczu szatniowo natryskowym dla basenu wykonana została szatnia z węzłem sanitarnym przeznaczona dla osób niepełnosprawnych. Na terenie basenu i zaplecza szatniowo natryskowego osoby niepełnosprawne korzystały będą z wewnętrznych wózków basenowych, który przechowywane będą w szatni dla osób niepełnosprawnych. Dezynfekcję wózków przewiduje się środkami w aerozolu. Dla umożliwienia wejścia osoby niepełnosprawnej do niecki basenu przewiduje się zastosowanie podnośnika basenowego. Obie kondygnacje części dwukondygnacyjnej połączone są dźwigiem osobowym Zestawienie powierzchni Powierzchnia zabudowy 2412,0 m 2 Powierzchnia użytkowa 4310,9 m 2 w tym: piwnica 1714,5 m 2 parter 2174,3 m 2 piętro 422,1 m 2 Kubatura 25603,8 m 3 Nr. Nazwa pomieszczenia PIWNICA Powierzchnia 0.1 KLATKA SCHODOWA 10,7 m PRZEDSIONEK MAGAZYNU PODCHLORYNU WAPNIA 13,8 m MAGAZYN PODCHLORYNU WAPNIA 12,7 m POMIESZCZNIE PORZĄDKOWE 5,4 m KOMUNIKACJA 10,4 m POMIESZCZENIE DOZOWANIA CHLORU I KWASU 10,5 m MAGAZYN KWASU 8,6 m MAGAZYN KOAGULANTA 8,6 m POM. SOCJALNE OBSŁUGI Z ZAPLECZEM 28,6 m 2 6

7 0.10 POMIESZCZENIA TECHNICZNE 67,6 m WĘZEŁ CIEPLNY 36,5 m PODBASENIE 1501,1 m 2 PARTER 1. WIATROŁAP 11,8 m 2 2. BIURO 15,5 m 2 3. HALL WEJŚCIOWY 74,6 m 2 4. SZATNIA NA UBRANIA WIERZCHNIE I OBUWIE 11,4 m 2 5. KLATKA SCHODOWA Z DŹWIGIEM DLA OSÓB NIEPEŁNOSPRAWNYCH 12,8 m 2 6. WC OGÓLNE DLA MĘŻCZYZN 8,5 m WC OGÓLNE DLA KOBIET I OSÓB NIEPEŁNOSPRAWNYCH ZAPLECZE SZATNIOWO-SOCJALNE DLA PERSONELU SPRZĄTAJĄCEGO 5,5 m 2 12,6 m 2 9. BIURO BASENU 12,5 m KOMUNIKACJA 45,1 m PUNKT PIERWSZEJ POMOCY MEDYCZNEJ 9,2 m POKÓJ RATOWNIKÓW Z ZAPLECZEM 37,0 m SZATNIA MOKRA DLA OSÓB NIEPEŁNOSPRAWNYCH WĘZEŁ SANITARNY DLA OSÓB NIEPEŁNOSPRAWNYCH 11,3 m 2 5,5 m NATRYSKOWNIA MĘŻCZYZN 22,5 m SZATNIA MOKRA MĘŻCZYZN / z przebieralnią/ 39,3 m WĘZEŁ SANITARNY DLA MĘŻCZYZN 7,3 m WĘZEŁ SANITARNY DLA KOBIET 7,1 m NATRYSKOWNIA KOBIET 22,2 m SZATNIA MOKRA KOBIET / z przebieralnią/ 45,0 m KOMUNIKACJA 31,6 m WIATROŁAP 5,5 m KLATKA SCHODOWA 8,5 m POMIESZCZENIA DLA FIZYKOTERAPII, SOLARIUM I MASAŻU LECZNICZEGIO 110,0 m POMIESZCZENIE PORZĄDKOWE 2,2 m WC OGÓLNE KOBIET 8,9 m WC OGÓLNE MĘŻCZYZN 5,6 m POMIESZCZENIE PORZĄDKOWE 6,3 m 2 7

8 29. MAGAZYN SPRZĘTU 23,7 m KLATKA SCHODOWA DO PIWNICY 10,7 m HALA BASENOWA 1505,3 m ZESPÓŁ DWÓCH SAUN TYPU FIŃSKIEGO Z POKOJEM WYPOCZYNKU PIĘTRO KLATKA SCHODOWA Z DŹWIGIEM DLA OSÓB NIEPEŁNOSPRAWNYCH 39,3 m 2 12,6 m HALL 72,4 m BIURO 21,7 m PUNKT HANDLOWY Z WYPOSAŻENIEM SPORTOWYM 19,2 m KAWIARNIA 105,1 m ZAPLECZE KAWIARNI 24,4 m WC OGÓLNE DLA MĘŻCZYZN 10,7 m WC OGÓLNE DLA OSÓB NIEPEŁNOSPRAWNYCH 4,5 m WC OGÓLNE DLA KOBIET 10,5 m 2 1.9a POMIESZCZENIE GOSPODARCZE 2,2 m KOMUNIKACJA 61,4 m SALA DO ĆWICZEŃ FITNESS 51,0 m SZATNIA MĘŻCZYZN 42,1 m UMYWALNIA MĘŻCZYZN 11,8 m WĘZEŁ SANITARNY DLA MĘŻCZYZN 6,6 m WĘZEŁ SANITARNY DLA KOBIET 7,2 m UMYWALNIA KOBIET 7,4 m SZATNIA DLA KOBIET 41,7 m KLATKA SCHODOWA 8,4 m SIŁOWNIE LEKKA I CIĘZKA 99,2 m WIDOWNIA / 160 miejsc siedzących+ 50 stojących/ 146,7 m Konstrukcja i wykończenie obiektu Budynek ma konstrukcję składającą się z następujących elementów: - Dach z podwójnej blachy fałdowej systemu LEGATO, ocieplony wełna mineralną, wentylowany. Elementy nośne dachu z drewna klejonego. Dźwigar w formie łuku, trójprzegubowy, okucia stalowe ocynkowane. Dźwigar spięty cięgnami z podwójnych prętów ze stali 18G2, ocynkowanej. Dźwigar wyprowadzony poza 8

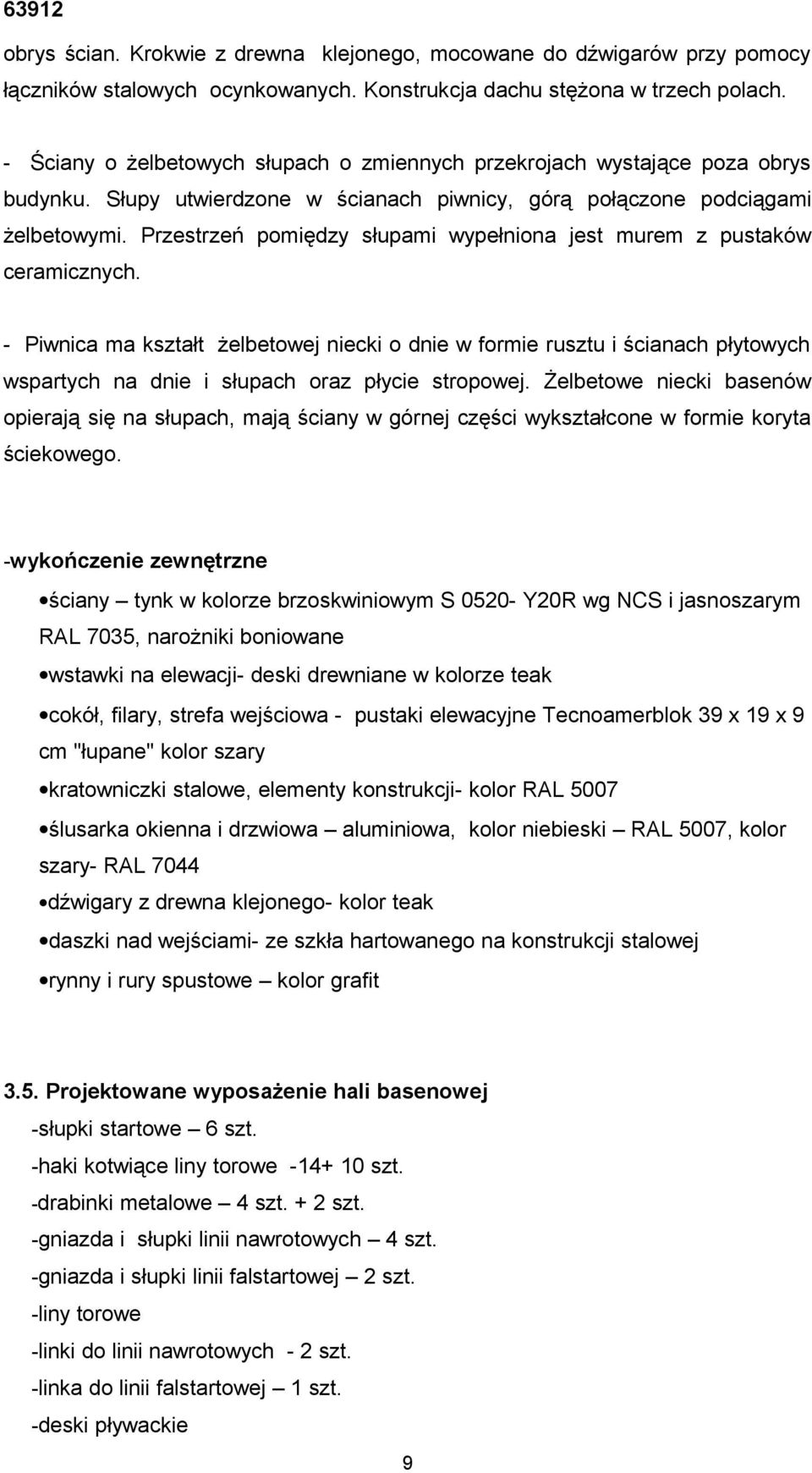

9 obrys ścian. Krokwie z drewna klejonego, mocowane do dźwigarów przy pomocy łączników stalowych ocynkowanych. Konstrukcja dachu stężona w trzech polach. - Ściany o żelbetowych słupach o zmiennych przekrojach wystające poza obrys budynku. Słupy utwierdzone w ścianach piwnicy, górą połączone podciągami żelbetowymi. Przestrzeń pomiędzy słupami wypełniona jest murem z pustaków ceramicznych. - Piwnica ma kształt żelbetowej niecki o dnie w formie rusztu i ścianach płytowych wspartych na dnie i słupach oraz płycie stropowej. Żelbetowe niecki basenów opierają się na słupach, mają ściany w górnej części wykształcone w formie koryta ściekowego. -wykończenie zewnętrzne ściany tynk w kolorze brzoskwiniowym S Y20R wg NCS i jasnoszarym RAL 7035, narożniki boniowane wstawki na elewacji- deski drewniane w kolorze teak cokół, filary, strefa wejściowa - pustaki elewacyjne Tecnoamerblok 39 x 19 x 9 cm "łupane" kolor szary kratowniczki stalowe, elementy konstrukcji- kolor RAL 5007 ślusarka okienna i drzwiowa aluminiowa, kolor niebieski RAL 5007, kolor szary- RAL 7044 dźwigary z drewna klejonego- kolor teak daszki nad wejściami- ze szkła hartowanego na konstrukcji stalowej rynny i rury spustowe kolor grafit 3.5. Projektowane wyposażenie hali basenowej -słupki startowe 6 szt. -haki kotwiące liny torowe szt. -drabinki metalowe 4 szt. + 2 szt. -gniazda i słupki linii nawrotowych 4 szt. -gniazda i słupki linii falstartowej 2 szt. -liny torowe -linki do linii nawrotowych - 2 szt. -linka do linii falstartowej 1 szt. -deski pływackie 9

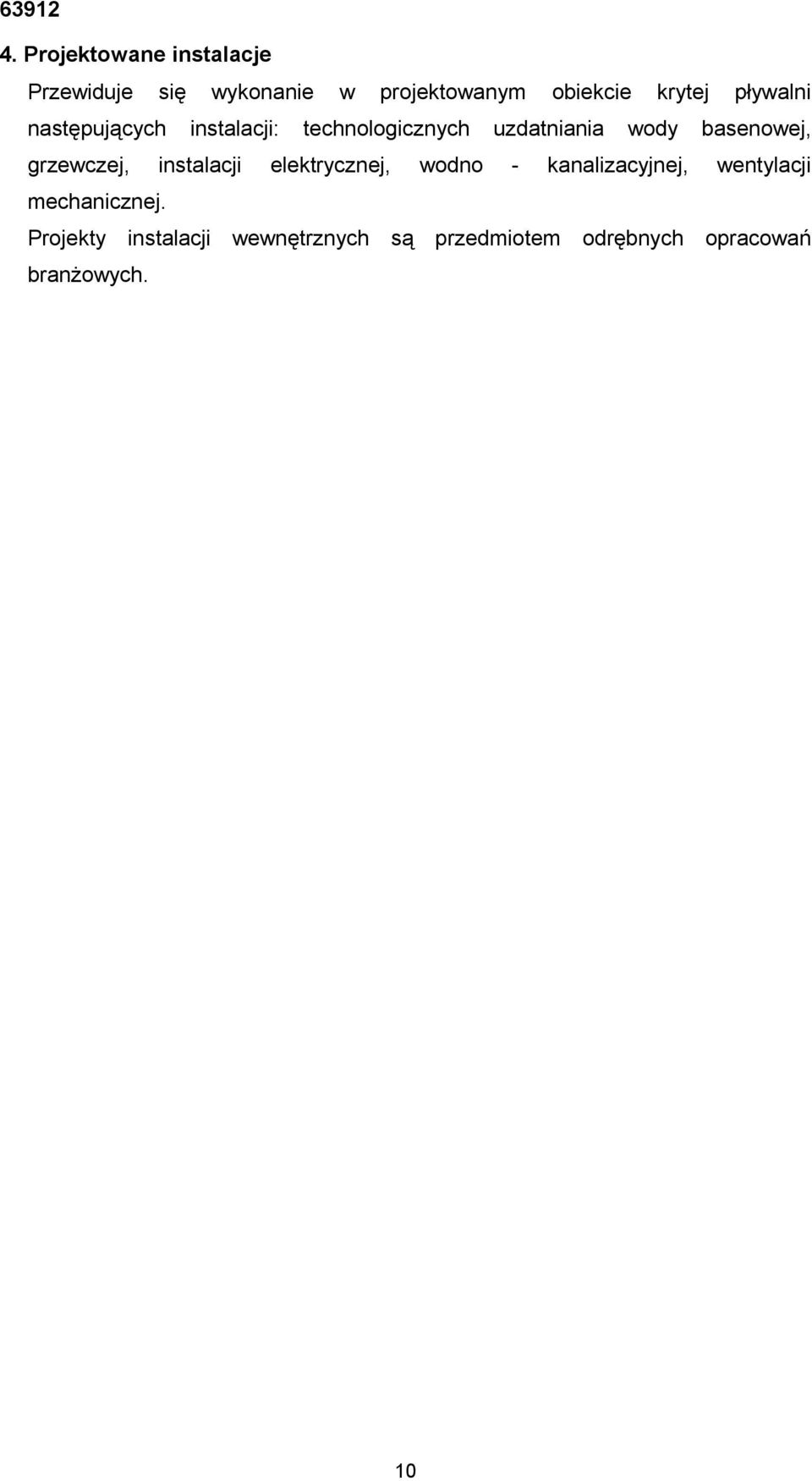

10 4. Projektowane instalacje Przewiduje się wykonanie w projektowanym obiekcie krytej pływalni następujących instalacji: technologicznych uzdatniania wody basenowej, grzewczej, instalacji elektrycznej, wodno - kanalizacyjnej, wentylacji mechanicznej. Projekty instalacji wewnętrznych są przedmiotem odrębnych opracowań branżowych. 10

11 II. TECHNOLOGIA i INSTALACJE KONCEPCJA TECHNOLOGII BASENÓW NA KRYTEJ PŁYWALNI W NOWYM TARGU 1. Wstęp 1.1 Podstawa opracowania 2. Założenia i dane wyjściowe 3. Schemat technologiczny 4. Technologia uzdatniania wody 4.1. Usuwanie zanieczyszczeń fizycznych 4.2. Usuwanie zanieczyszczeń biologicznych 5. Urządzenia i elementy instalacji basenowej 5.1. Filtry 5.2. Pompy 5.3. Sprężarka powietrza 5.4. Zbiorniki wyrównawcze 5.5. Uzupełnienie wodą wodociągową i opróżnianie basenów 5.6. Podgrzewanie wody dla basenów 5.7. Sterowanie i pomiary Sterowanie procesem filtracji Układ kontroli i sterowania SUW Pomiary 5.8. Brodzik do dezynfekcji stóp 5.9. Uzbrojenie niecek Rurociągi i armatura 6. Czyszczenie basenu 7.Personel obsługujący 8. Warunki BHP 9. Szafy elektryczne 11

12 1.Wstęp Opracowanie obejmuje swoim zakresem technologię uzdatniania wody dla basenów pływackiego, rekreacyjno- szkoleniowego, brodzika i wanien Whirlpool w obiegu zamkniętym. Baseny te znajdują się na obiekcie Krytej Pływalni w Nowym Targu. 1.1 Podstawa opracowania Opracowano w oparciu o: - Wymagania sanitarno higieniczne dla krytych pływalni opracowane przez mgr inż. Czesława Sokołowskiego; Warszawa 1998r. -normę DIN (technologia i urządzenia stacji uzdatniania wody basenowej) -normę DIN (urządzenia filtrujące) -Wytyczne projektowania basenów PZiTS Warszawa przepisy FINA -Planung von Schwimmbaden Saunus Dusseldorf obowiązujące normy i przepisy -katalogi firm basenowych 2. Założenia i dane wyjściowe Basen pływacki - wymiary: 25 x 16 m - głębokość: 1,20 do 1,8m - powierzchnia lustra wody: A = około 400m 2 - objętość: około V = około 630 m³ - ilość wody obiegowej 177 m 3 /h - rynna przelewowa: typ "fińskiego" wzdłuż dłuższych ścian basenu - temperatura wody 27 ºC Zakładany ciągły czas pracy basenu 16 godzin Dobowe uzupełnienie świeżej wody w ilości 42,6 m 3 przy maksymalnym obciążeniu basenu Zamknięty obieg wody Basen żelbetowy płytkowany, Atrakcje: Reflektory Basen rekreacyjno- szkoleniowy -wymiary : basen o kształcie nieregularnym -głębokość: 0,8 do 1,2m -powierzchnia lustra wody: A = około 208m 2 -objętość: około V = około 208 m³ 12

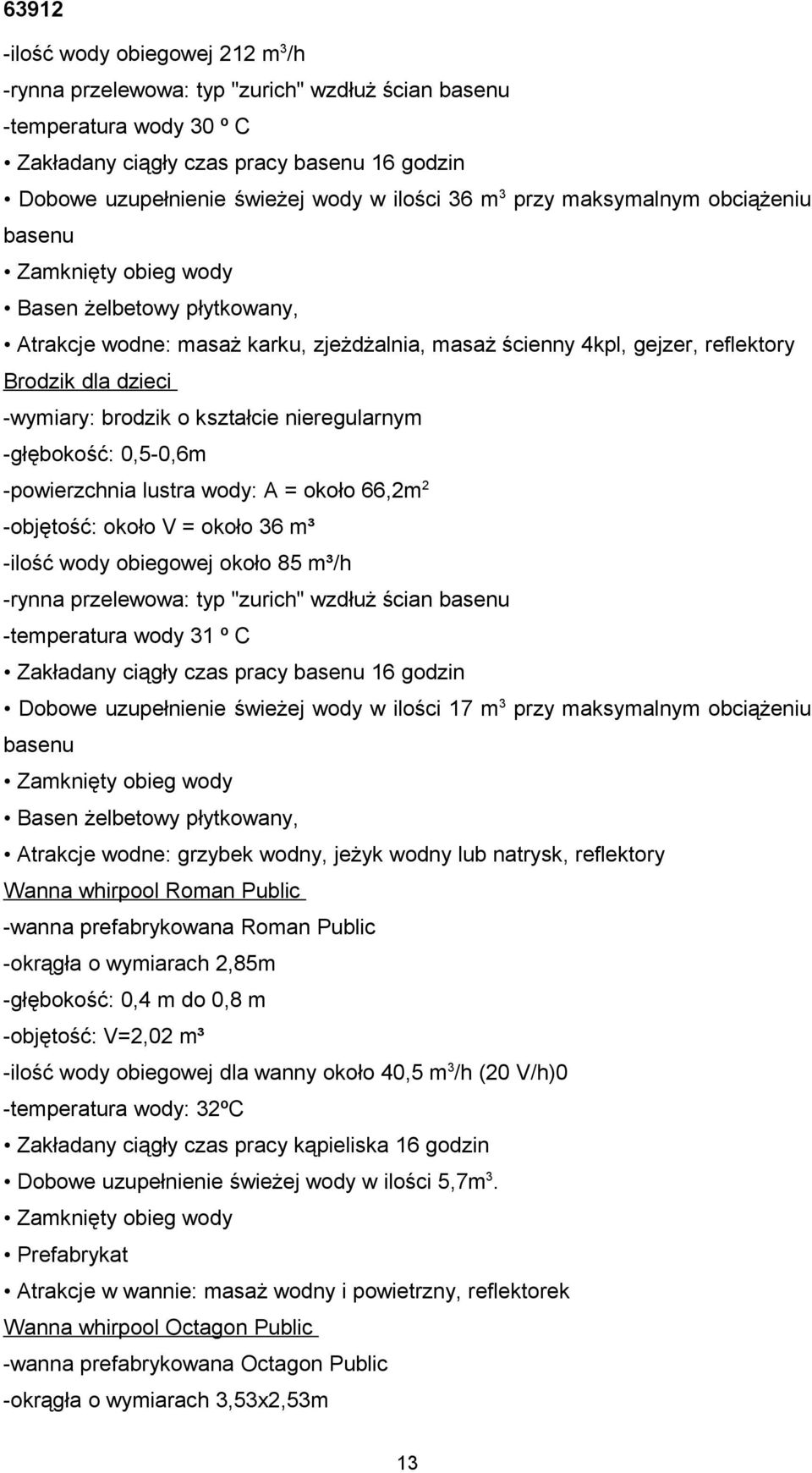

13 -ilość wody obiegowej 212 m 3 /h -rynna przelewowa: typ "zurich" wzdłuż ścian basenu -temperatura wody 30 º C Zakładany ciągły czas pracy basenu 16 godzin Dobowe uzupełnienie świeżej wody w ilości 36 m 3 przy maksymalnym obciążeniu basenu Zamknięty obieg wody Basen żelbetowy płytkowany, Atrakcje wodne: masaż karku, zjeżdżalnia, masaż ścienny 4kpl, gejzer, reflektory Brodzik dla dzieci -wymiary: brodzik o kształcie nieregularnym -głębokość: 0,5-0,6m -powierzchnia lustra wody: A = około 66,2m 2 -objętość: około V = około 36 m³ -ilość wody obiegowej około 85 m³/h -rynna przelewowa: typ "zurich" wzdłuż ścian basenu -temperatura wody 31 º C Zakładany ciągły czas pracy basenu 16 godzin Dobowe uzupełnienie świeżej wody w ilości 17 m 3 przy maksymalnym obciążeniu basenu Zamknięty obieg wody Basen żelbetowy płytkowany, Atrakcje wodne: grzybek wodny, jeżyk wodny lub natrysk, reflektory Wanna whirpool Roman Public -wanna prefabrykowana Roman Public -okrągła o wymiarach 2,85m -głębokość: 0,4 m do 0,8 m -objętość: V=2,02 m³ -ilość wody obiegowej dla wanny około 40,5 m 3 /h (20 V/h)0 -temperatura wody: 32ºC Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 5,7m 3. Zamknięty obieg wody Prefabrykat Atrakcje w wannie: masaż wodny i powietrzny, reflektorek Wanna whirpool Octagon Public -wanna prefabrykowana Octagon Public -okrągła o wymiarach 3,53x2,53m 13

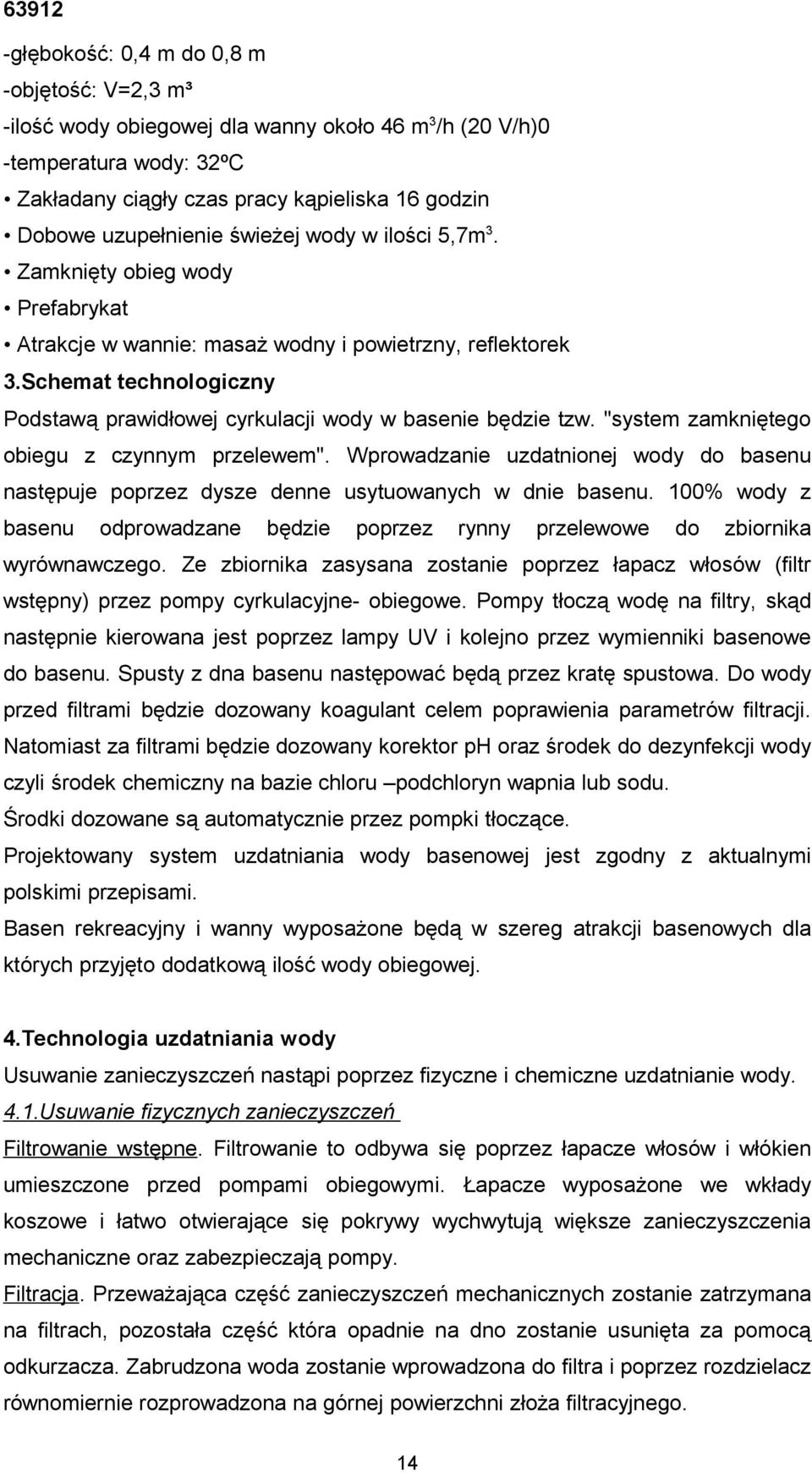

14 -głębokość: 0,4 m do 0,8 m -objętość: V=2,3 m³ -ilość wody obiegowej dla wanny około 46 m 3 /h (20 V/h)0 -temperatura wody: 32ºC Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 5,7m 3. Zamknięty obieg wody Prefabrykat Atrakcje w wannie: masaż wodny i powietrzny, reflektorek 3.Schemat technologiczny Podstawą prawidłowej cyrkulacji wody w basenie będzie tzw. "system zamkniętego obiegu z czynnym przelewem". Wprowadzanie uzdatnionej wody do basenu następuje poprzez dysze denne usytuowanych w dnie basenu. 100% wody z basenu odprowadzane będzie poprzez rynny przelewowe do zbiornika wyrównawczego. Ze zbiornika zasysana zostanie poprzez łapacz włosów (filtr wstępny) przez pompy cyrkulacyjne- obiegowe. Pompy tłoczą wodę na filtry, skąd następnie kierowana jest poprzez lampy UV i kolejno przez wymienniki basenowe do basenu. Spusty z dna basenu następować będą przez kratę spustowa. Do wody przed filtrami będzie dozowany koagulant celem poprawienia parametrów filtracji. Natomiast za filtrami będzie dozowany korektor ph oraz środek do dezynfekcji wody czyli środek chemiczny na bazie chloru podchloryn wapnia lub sodu. Środki dozowane są automatycznie przez pompki tłoczące. Projektowany system uzdatniania wody basenowej jest zgodny z aktualnymi polskimi przepisami. Basen rekreacyjny i wanny wyposażone będą w szereg atrakcji basenowych dla których przyjęto dodatkową ilość wody obiegowej. 4.Technologia uzdatniania wody Usuwanie zanieczyszczeń nastąpi poprzez fizyczne i chemiczne uzdatnianie wody. 4.1.Usuwanie fizycznych zanieczyszczeń Filtrowanie wstępne. Filtrowanie to odbywa się poprzez łapacze włosów i włókien umieszczone przed pompami obiegowymi. Łapacze wyposażone we wkłady koszowe i łatwo otwierające się pokrywy wychwytują większe zanieczyszczenia mechaniczne oraz zabezpieczają pompy. Filtracja. Przeważająca część zanieczyszczeń mechanicznych zostanie zatrzymana na filtrach, pozostała część która opadnie na dno zostanie usunięta za pomocą odkurzacza. Zabrudzona woda zostanie wprowadzona do filtra i poprzez rozdzielacz równomiernie rozprowadzona na górnej powierzchni złoża filtracyjnego. 14

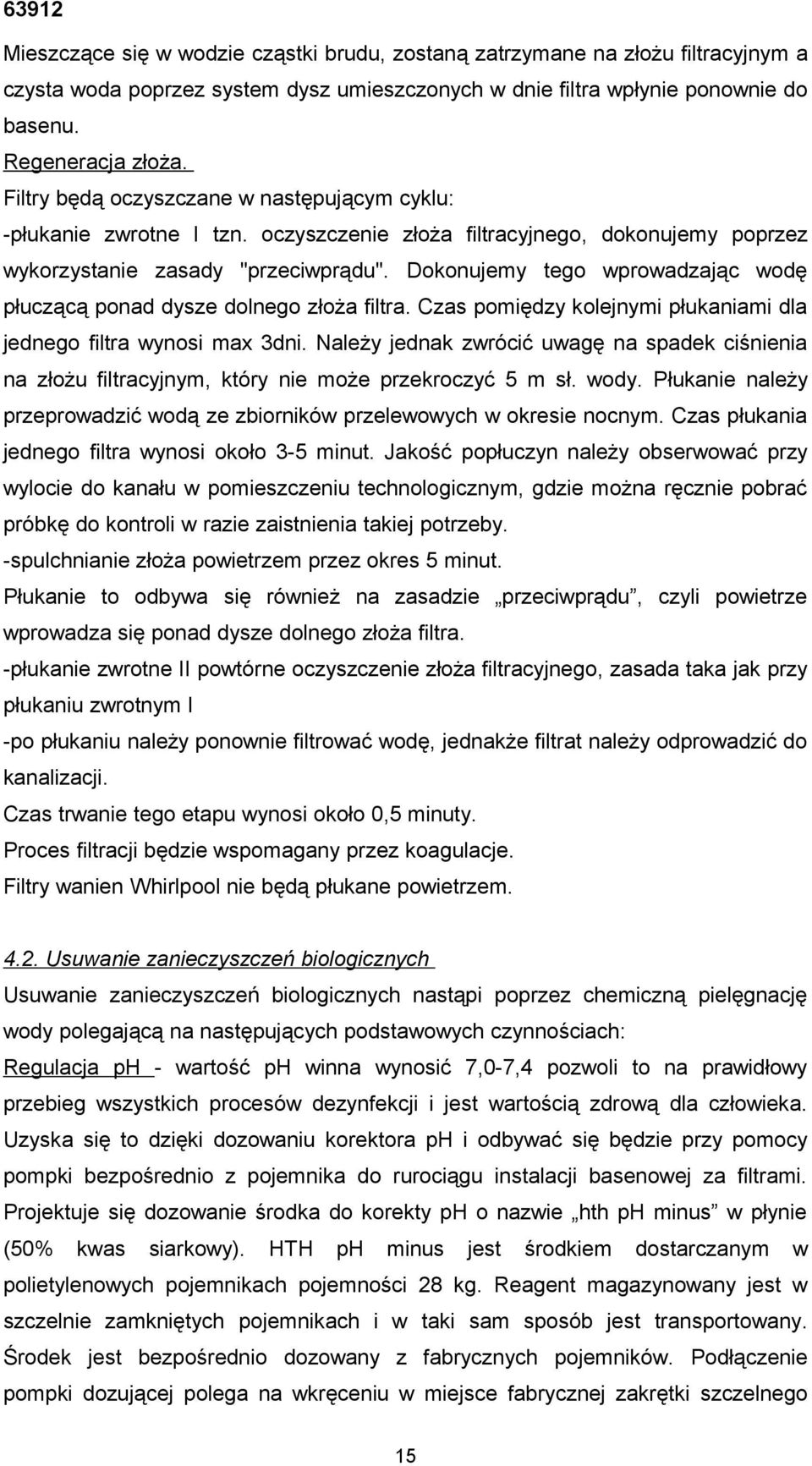

15 Mieszczące się w wodzie cząstki brudu, zostaną zatrzymane na złożu filtracyjnym a czysta woda poprzez system dysz umieszczonych w dnie filtra wpłynie ponownie do basenu. Regeneracja złoża. Filtry będą oczyszczane w następującym cyklu: -płukanie zwrotne I tzn. oczyszczenie złoża filtracyjnego, dokonujemy poprzez wykorzystanie zasady "przeciwprądu". Dokonujemy tego wprowadzając wodę płuczącą ponad dysze dolnego złoża filtra. Czas pomiędzy kolejnymi płukaniami dla jednego filtra wynosi max 3dni. Należy jednak zwrócić uwagę na spadek ciśnienia na złożu filtracyjnym, który nie może przekroczyć 5 m sł. wody. Płukanie należy przeprowadzić wodą ze zbiorników przelewowych w okresie nocnym. Czas płukania jednego filtra wynosi około 3-5 minut. Jakość popłuczyn należy obserwować przy wylocie do kanału w pomieszczeniu technologicznym, gdzie można ręcznie pobrać próbkę do kontroli w razie zaistnienia takiej potrzeby. -spulchnianie złoża powietrzem przez okres 5 minut. Płukanie to odbywa się również na zasadzie przeciwprądu, czyli powietrze wprowadza się ponad dysze dolnego złoża filtra. -płukanie zwrotne II powtórne oczyszczenie złoża filtracyjnego, zasada taka jak przy płukaniu zwrotnym I -po płukaniu należy ponownie filtrować wodę, jednakże filtrat należy odprowadzić do kanalizacji. Czas trwanie tego etapu wynosi około 0,5 minuty. Proces filtracji będzie wspomagany przez koagulacje. Filtry wanien Whirlpool nie będą płukane powietrzem Usuwanie zanieczyszczeń biologicznych Usuwanie zanieczyszczeń biologicznych nastąpi poprzez chemiczną pielęgnację wody polegającą na następujących podstawowych czynnościach: Regulacja ph - wartość ph winna wynosić 7,0-7,4 pozwoli to na prawidłowy przebieg wszystkich procesów dezynfekcji i jest wartością zdrową dla człowieka. Uzyska się to dzięki dozowaniu korektora ph i odbywać się będzie przy pomocy pompki bezpośrednio z pojemnika do rurociągu instalacji basenowej za filtrami. Projektuje się dozowanie środka do korekty ph o nazwie hth ph minus w płynie (50% kwas siarkowy). HTH ph minus jest środkiem dostarczanym w polietylenowych pojemnikach pojemności 28 kg. Reagent magazynowany jest w szczelnie zamkniętych pojemnikach i w taki sam sposób jest transportowany. Środek jest bezpośrednio dozowany z fabrycznych pojemników. Podłączenie pompki dozującej polega na wkręceniu w miejsce fabrycznej zakrętki szczelnego 15

16 korka z lancą ssącą pompki. Baniaki ze środkiem ph minus w miejscu dozowania muszą być umieszczone w wannach chemoodpornych bezodpływowych wymiarach około 45x45x30cm. Do neutralizacji kwasu siarkowego powinien zostać przewidziany wodorotlenek sodu lub węglan wapnia czy sodu. Dezynfekcja. Woda w basenie jest idealnym środowiskiem nie tylko dla alg, ale również dla grzybów i bakterii. Aby tego uniknąć proponuje się zastosowanie w basenie chlorowanie wody. Chlorowanie odbywać się będzie poprzez dozowanie do wody basenowej roztworu chloru przez urządzenie EASYFLO do rurociągu instalacji basenowej za filtrami. Projektuje się dozowanie środka o nazwie hth w pastylkach chloru nieorganicznego (podchlorynu wapnia). HTH w pastylkach jest środkiem dostarczanym w szczelnych pojemnikach 25 kg lub 45kg. Reagent magazynowany i transportowany jest w szczelnie zamkniętych pojemnikach. Do neutralizacji podchlorynu wapnia powinien zostać przewidziany tiosiarczan sodowy. Dezynfekcja lampami UV Dodatkowo dla poszczególnych układów przewiduje się zastosowanie niskociśnieniowych lamp UV. Działanie bakteriobójcze polega na absorbowaniu światła UV przez strukturę DNA komórek drobnoustrojów. Stosując lampy o odpowiednim natężeniu światła UV i odpowiednio dobrany czas możemy zniszczyć bakterie i inne drobnoustroje poprzez destrukcję ich DNA. Zastosowanie lamp UV ograniczy dawki chloru co wpłynie na zmniejszenie ilości powstających chloramin (szkodliwych) oraz poprawi jakość wody. Koagulacja. Celem zapewnienia właściwej klarowności wody basenowej projektuje się wykorzystanie procesu "kłaczkowania" tj. łączenia bardzo drobnych cząsteczek w większe i tym samym uczynienie ich możliwymi do zatrzymania na filtrze. Koagulant będzie dozowany przed filtrami do rurociągu wody obiegowej basenu z pojemnika poprzez pompę. Projektuje się dozowanie środka o nazwie hth flokulant w płynie. HTH flokulant w płynie jest środkiem dostarczanym w polietylenowych pojemnikach pojemności 25 kg. Reagent magazynowany jest w szczelnie zamkniętych pojemnikach i w taki sam sposób jest transportowany. Środek jest bezpośrednio dozowany z fabrycznych pojemników. Podłączenie pompki dozującej polega na wkręceniu w miejsce fabrycznej zakrętki szczelnego korka z lancą ssącą pompki. Baniaki ze środkiem w miejscu dozowania muszą być umieszczone w wannach chemoodpornych bezodpływowych wymiarach około 45x45x30cm. 16

17 5. Urządzenia i elementy instalacji basenowej 5.1. Filtry W celu zapewnienia właściwej filtracji wody basenowej należy zainstalować: Basen pływacki- dwa filtry o średnicy 2000mm, wielowarstwowe Basen rekreacyjny -trzy filtry o średnicy 1800mm, wielowarstwowe Brodzik -dwa filtry o średnicy 1400mm, wielowarstwowe Wanny Whirlpool (Roman Public)-jeden filtr o średnicy 1400mm, wielowarstwowy Wanny Whirlpool (Octagon Public)-jeden filtr o średnicy 1400mm, wielowarstwowy Filtry wykonane będą z poliestru wzmocnionego włóknami szklanymi: wypełnione złożem wielowarstwowym na ruszcie z dnem dyszowym. Filtry wyposażone będą w zespół klap Pompy Celem zapewnienia prawidłowej cyrkulacji wody basenowej oraz właściwego procesu płukania filtrów zamontowane zostaną przed każdym z filtrów pompy obiegowe z filtrami wstępnymi. Dla poszczególnych obiegów wody basenowej dobrano pompy: -Basen pływacki dwie pompy 3M /5,5 o wydajności 88,5 m 3 /h, mocy 5,5 kw -Basen rekreacyjny trzy pompy 3M /4,0 o wydajności 70,6 m 3 /h, mocy 4,0 kw -Brodzik dwie pompy 3M /3,0 o wydajności 42 m 3 /h, mocy 3,0 kw -Wanna Whirpool (Roman Public)-jedna pompa 3M /3,0 o wydajności 40,5m 3 /h, mocy 3,0 kw Wanny Whirlpool (Octagon Public)-jedna pompa 3M /3,0 o wydajności 46m 3 / h, mocy 3,0 kw 5.3. Sprężarka powietrza W celu poprawienia parametrów płukania filtrów dla basenu pływackiego i rekreacyjnego projektuje się sprężarkę powietrza, ma ona za zadanie spulchnić złoże filtrów w czasie płukania. Dla filtrów basenu pływackiego dobrano dmuchawę bocznokanałową Medio Jet 2V o wydajności 190 m 3 /h, mocy 4kW oraz dla basenu rekreacyjnego Medio Jet o wydajności 160 m 3 /h, mocy 3kW Zbiorniki wyrównawcze W celu zapewnienia prawidłowego procesu uzdatniania wody basenowej w układzie zamkniętym konieczne są zbiorniki wyrównawcze. Należy wykonać zbiorniki wyrównawcze żelbetowe wyizolowane wewnętrznie izolacją systemową i wypłytkowane. 17

18 -Basen pływacki zbiornik o pojemności czynnej 32 m 3 -Basen rekreacyjny zbiornik o pojemności czynnej 25 m 3 -Brodzik zbiornik o pojemności czynnej 14 m 3 -Wanny Whirpool (Roman Public)- zbiornik o pojemności czynnej 10 m 3 -Wanny Whirpool (Octagon Public)- zbiornik o pojemności czynnej 10 m 3 Zbiorniki wyrównawcze powinny być opróżniane i czyszczone dla basenów dwa razy do roku i dla wanien cztery razy do roku. Wszystkie zbiorniki wyrównawcze muszą posiadać możliwość rewizji, i drabinkę włazowo/złazową. 5.5.Uzupełnienie wodą wodociągową i opróżnianie basenów Napełnianie basenów odbywać się będzie wodą z instalacji wodociągowej. Uzupełnienie strat wody w basenach następować będzie poprzez zbiorniki wyrównawcze, wyposażone w pływaki regulacji poziomu uruchamiające zawór z napędem elektrycznym oraz wodomierz na dopływie wody z sieci wodociągowej. Instalacja wody do napełniania basenów oraz wody uzupełniającej powinna być zaopatrzona w wodomierz. Dziennie należy doprowadzić świeżej wody z wodociągu w ilości orientacyjnej 106m 3 łącznie w przeciągu 16 godzin pracy basenów przy założeniu maksymalnego obciążenia osób w ciągu doby. Faktyczny bilans zużycia wody w stacjach uzdatniania wody otrzyma się w czasie eksploatacji po codziennym zakończeniu zajęć na basenie, przy pomocy odczytu wodomierza określającego pobór świeżej wody przez zbiorniki filtracyjne z sieci wodociągowej. Pobór ten uzupełnia ubytki wody przez parowanie, wychlapanie, płukanie (czyszczenie) filtrów. Wynik tego zużycia wskaże dopiero potrzebę uzupełniania świeżą wodą w ilości 30 l/osobę/dzień (znając osobowe obciążenie basenów w ciągu dnia pracy). Całkowitą wymianę wody w basenie przewiduje się co najmniej raz w roku przez spust wody do kanalizacji. Wanny Whirlpool powinno się spuszczać codziennie Podgrzewanie wody dla basenów Woda w basenach będzie podgrzewana poprzez wymiennik zasilany z lokalnej kotłowni lub wymiennikowi wodą gorącą o parametrach 60/500. Właściwa temperatura będzie utrzymana poprzez sterownik i pompkę obiegową + zawór z napędem elektrycznym. Dla obiegu wody basenowej przyjęto: wymienniki basenowe typu B-line. Zapotrzebowanie ciepła na technologię basenową do podgrzewania wody około 330 kw max podczas pierwszego grzania. 18

19 5.7. Sterowanie i pomiary Sterowanie procesem filtracji Procesu filtracji odbywać się będzie w systemie "półautomatycznym". Rozpoczęcie oraz przeprowadzanie procesu płukania filtrów odbywać się będzie ręcznie Układ Kontroli i Sterowania SUW Układu Kontroli i Sterowania SUW IM CONTROL POOL 500 (basen pływacki, basen rekreacyjny, brodzik, wanny Whirlpool 2kpl) zapewnienia utrzymanie odpowiednich parametrów wody: odczynu ph; stężenia chloru; poziomu Redox; temperatury wody. Dozowanie chemikaliów dla danego basenu musi być przerwane w momencie wyłączenia pompy obiegowej, braku przepływu przez celę lub w przypadku płukania danego filtra. Sterownik basenowy IMControlPool w obrębie Stacji Uzdatniania Wody basenowej (SUW) realizuje następujące funkcje: 1. Proces filtracji i rozcieńczania sygnalizacja pracy pomp obiegowych zabezpieczenie pomp obiegowych przed suchobiegiem regulację poziomu wody w zbiornikach retencyjnych, sterowanie zaworem uzupełniania wody kontrolę zużycia wody dla potrzeb technologii 2. Proces dezynfekcji regulację parametrów fizykochemicznych wody jak chlor, ph, redox, kontrolę przepływu wody basenowej przez celę pomiarową sterowanie zaworem EASIFLO dozującym podchloryn oraz pompką dozującą korektor ph, sygnalizacja minimalnego poziomu w zbiorniku korektora ph 3. Funkcje dodatkowe blokada technologiczna -dozowanie chemikaliów dla danego basenu przerywane jest w momencie wyłączenia pomp obiegowych, braku przepływu przez cele, w przypadku płukania danego filtra. kalibracja sond pomiarowych z poziomu panela operatorskiego Sterowanie automatyczne pracą atrakcji wodnych w algorytmie czasowym Sterowanie ruchem klienta na Zjeżdżalni wodnej jako opcja komunikację z nadrzędną Stacją Operatorską komputer z oprogramowaniem do wizualizacji, sterowania i archiwizacji danych. Sterownik basenowy IMControlPool jest wyposażony w panel operatorski z ciekłokrystalicznym ekranem dotykowym umożliwiający wizualizację pomiarów, 19

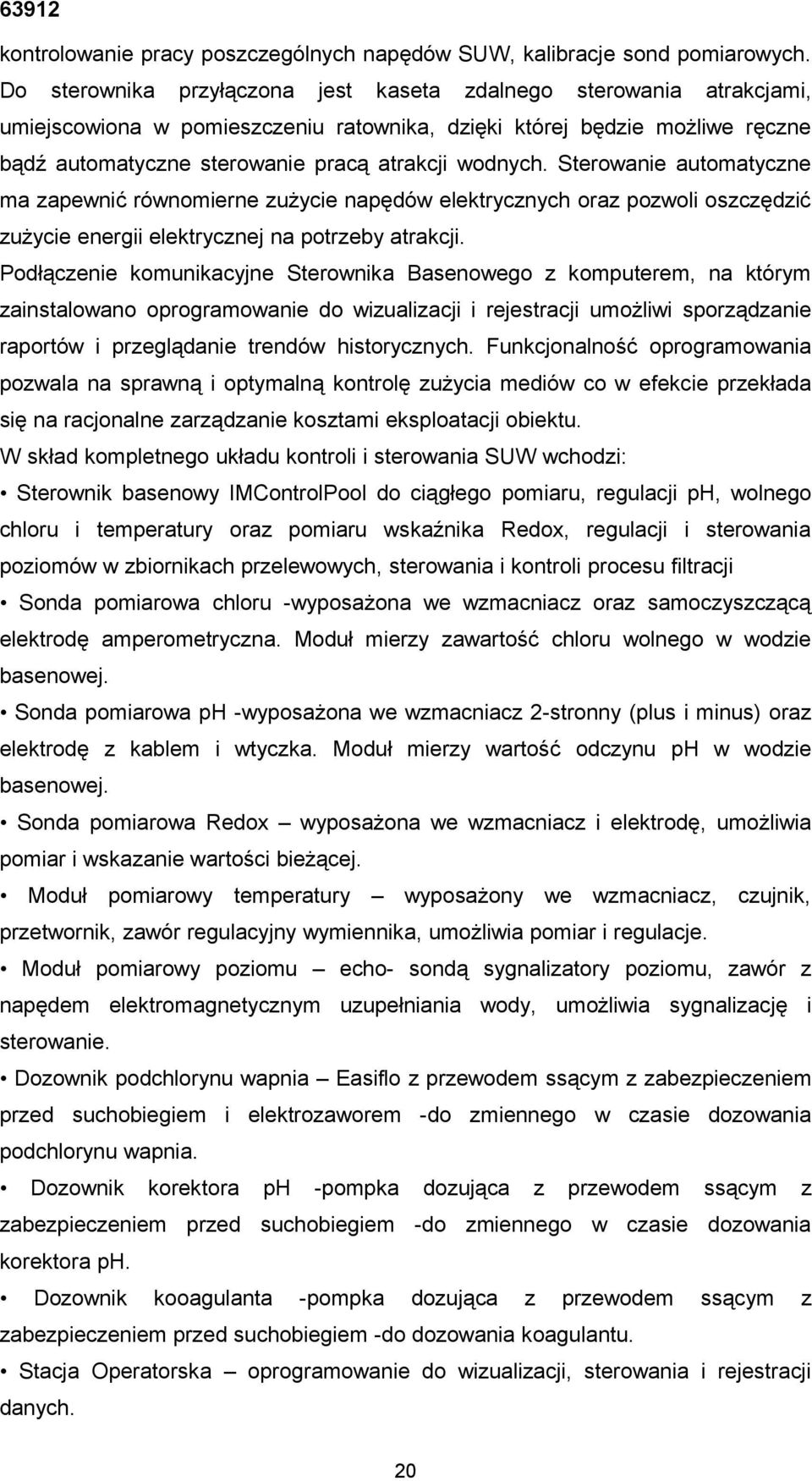

20 kontrolowanie pracy poszczególnych napędów SUW, kalibracje sond pomiarowych. Do sterownika przyłączona jest kaseta zdalnego sterowania atrakcjami, umiejscowiona w pomieszczeniu ratownika, dzięki której będzie możliwe ręczne bądź automatyczne sterowanie pracą atrakcji wodnych. Sterowanie automatyczne ma zapewnić równomierne zużycie napędów elektrycznych oraz pozwoli oszczędzić zużycie energii elektrycznej na potrzeby atrakcji. Podłączenie komunikacyjne Sterownika Basenowego z komputerem, na którym zainstalowano oprogramowanie do wizualizacji i rejestracji umożliwi sporządzanie raportów i przeglądanie trendów historycznych. Funkcjonalność oprogramowania pozwala na sprawną i optymalną kontrolę zużycia mediów co w efekcie przekłada się na racjonalne zarządzanie kosztami eksploatacji obiektu. W skład kompletnego układu kontroli i sterowania SUW wchodzi: Sterownik basenowy IMControlPool do ciągłego pomiaru, regulacji ph, wolnego chloru i temperatury oraz pomiaru wskaźnika Redox, regulacji i sterowania poziomów w zbiornikach przelewowych, sterowania i kontroli procesu filtracji Sonda pomiarowa chloru -wyposażona we wzmacniacz oraz samoczyszczącą elektrodę amperometryczna. Moduł mierzy zawartość chloru wolnego w wodzie basenowej. Sonda pomiarowa ph -wyposażona we wzmacniacz 2-stronny (plus i minus) oraz elektrodę z kablem i wtyczka. Moduł mierzy wartość odczynu ph w wodzie basenowej. Sonda pomiarowa Redox wyposażona we wzmacniacz i elektrodę, umożliwia pomiar i wskazanie wartości bieżącej. Moduł pomiarowy temperatury wyposażony we wzmacniacz, czujnik, przetwornik, zawór regulacyjny wymiennika, umożliwia pomiar i regulacje. Moduł pomiarowy poziomu echo- sondą sygnalizatory poziomu, zawór z napędem elektromagnetycznym uzupełniania wody, umożliwia sygnalizację i sterowanie. Dozownik podchlorynu wapnia Easiflo z przewodem ssącym z zabezpieczeniem przed suchobiegiem i elektrozaworem -do zmiennego w czasie dozowania podchlorynu wapnia. Dozownik korektora ph -pompka dozująca z przewodem ssącym z zabezpieczeniem przed suchobiegiem -do zmiennego w czasie dozowania korektora ph. Dozownik kooagulanta -pompka dozująca z przewodem ssącym z zabezpieczeniem przed suchobiegiem -do dozowania koagulantu. Stacja Operatorska oprogramowanie do wizualizacji, sterowania i rejestracji danych. 20

21 Kaseta Sterowania Atrakcjami kaseta z łącznikami do załączania i wyłączania atrakcji przez ratownika Komplet okablowania kable sterujące i zasilające łączące poszczególne elementy układu ze sterownikiem basenowym IMControlPool 500. Pulpit Przewiduje się załączanie atrakcji basenowych z pulpitu sterowniczego z pomieszczenia ratownika. Dla wanny Spa przewiduje się drugi pulpit do załączanie atrakcji Pomiary Proponuje się montaż urządzeń pozwalających na pomiar: - ilości zużywanej wody na poszczególne baseny- układy, - ciśnienie na filtrach - wartości ph, wolnego chloru, redox, temperatura 5.8. Brodzik do dezynfekcji stóp Przed wejściem do hali basenowej powinny się znajdować brodziki do dezynfekcji stóp. Brodziki do dezynfekcji zasilane są wodą z instalacji technologicznej zaraz po dozowaniu chloru z układu basenu. Po przejściu przez brodzik woda jest odprowadzana do kanalizacji. W brodzikach przewiduje się jedną wymianę objętości brodzików na godzinę, woda przepływająca przez brodzik wędruje do kanalizacji Uzbrojenie niecek - Dysze denne - w celu zapewnienia prawidłowej cyrkulacji wody basenowej w niecce zastosowane są dysze denne dopływowe. - Odpływy z rynny -w celu odprowadzenia wody z basenu przewiduje się rynny przelewowe poprzez, które woda odprowadzana jest do zbiorników wyrównawczych. -Spusty denne w basenach i w wannach spusty będą realizowane poprzez kraty spustowe denne Rurociągi i armatura Wszystkie przewody instalacji basenowej w pomieszczeniu technicznym wykonane są z rur i kształtek PCV łączonych przez klejenie na ciśnienie PN10. Armaturę odcinającą o średnicy do 65 mm przyjęto o połączeniach mufowych, a powyżej o połączeniach kołnierzowych. Rurociągi z rynien układane będą ze spadkiem 1-2% od basenu do zbiorników wyrównawczych. Rurociągi ciśnieniowe układane będą ze spadkiem 0,3% do miejsc najniższych instalacji w celu spuszczenia całej instalacji. 21

22 6.Czyszczenie basenu W celu utrzymania norm jakości wody basenowej oraz zachowania standardów higienicznych, należy przestrzegać terminów czyszczenia basenu oraz jego otoczenia. Dla czyszczenia ścian i dna basenu proponuje się zakup odkurzacza basenowego np. Weda B450. Uwaga: Konieczne jest wykonanie w pomieszczeniu np. ratownika gniazda elektrycznych umożliwiających zasilanie odkurzacza. 7. Personel obsługujący Do obsługi stacji uzdatniania wody przewiduje się dwie osoby na zmianę. Osoby obsługujące stację muszą zostać przeszkolone w zakresie BHP oraz obsługi urządzeń. 8. Warunki BHP W zakresie bezpieczeństwa i higieny należy spełniać wymagania określone w Dz.U. nr21 poz.73 z dnia r. Obsługa urządzeń oraz transport i przygotowanie chemikalii dla potrzeb uzdatniania, może się odbywać tylko przez przeszkolonych pracowników. Pracownicy ci winni być wyposażeni w odpowiedni sprzęt ochronny. 9. Szafy elektryczne W oznaczonych na rysunkach miejscach będą znajdowały się szafy elektrycznesterownicze do zasilania wszystkich urządzeń technologicznych w energię elektryczną. Szafa elektryczna (rozdzielnica elektryczna) szafa sterująca pracą filtrów, poziomem w zb. filtracyjnych oraz grzaniem wody basenowej. Wyposażona w zegar mechaniczny, przełącznik ręczne- automatyczne lampki sygnalizacyjne pracy, 3- fazowy wyłącznik silnikowy (bezpiecznik + zabezpieczenie termiczne), 3-fazowy stycznik, zabezpieczenie przez zanikiem i asymetrią faz, regulator temperatury a czujnikiem, bezpiecznik na zasilaniu, czujniki poziomu cieczy. Rozdzielnica elektryczna zabezpieczona wyłącznikami różnicowoprądowymi, zasilana w energię elektryczną o odpowiedniej mocy (z czego zasilane będą urządzenia i atrakcje basenów). -Szafa elektryczna Basen pływacki około 21 kw -Szafa elektryczna Basen rekreacyjny około 40 kw 22

23 -Szafa elektryczna Brodzika około 14 kw -Szafa elektryczna Wanny Whirpool (Roman Public) około 10,5 kw -Szafa elektryczna Wanny Whirpool (Octagon Public) około 10,5 kw UWAGA: Atrakcje basenowe będą załączane za pomocą pulpitu sterowniczego ( z pomieszczenia ratownika) zgodnie z ustalonym programem. Zastosowane procesy uzdatniania wody basenowej oraz urządzenia pozwolą sprostać wymaganiom stawianym wodzie basenowej podanym w Rozporządzeniu Ministra Zdrowia z dnia 19 listopada 2002r oraz normy DIN

24 INSTALACJA WENTYLACJI 1. Założenia do projektu wentylacji hali basenowej. Hala basenu przeznaczona jest do spełnienia następujących funkcji: a) basenu publicznego b) basenu dla zawodów sportowych Przyjęto następujące temperatury wody w basenach: - basen pływacki o C - basen rekreacyjny 30 o C - brodzik 31 o C - whirpool 32 o C 2. Zadania wentylacji w projektowanej pływalni. Zadaniem wentylacji pływalni jest zapewnienie warunków komfortu cieplnego kąpiących się osób i ochrona przegród budowlanych obiektu przed skutkami nadmiernego zawilgocenia Ilość powietrza nawiewanego. W celu usunięcia zysków wilgoci z wentylowanych pomieszczeń i utrzymania temperatury i wilgotności powietrza w strefie przebywania ludzi tj. t = 30 o C Ø = 60% x = 0,016 kg/kg przewiduje się dwie centrale nawiewno-wywiewne o wydajności każdej około VN = ok m 3 /h Vv = ok m 3 /h Basenowe centrale wentylacyjne powinny spełniać poniższe kryteria: - posiadać recyrkulację powietrza, - posiadać wysoką sprawność energetyczną z systemem odzysku ciepła z powietrza usuwanego co najmniej 80%, - zapewniać małe spadki ciśnienia na poszczególnych elementach centrali zarówno po stronie powietrza jak i wody instalacyjnej, - konstrukcja musi być odporna na korozję basenową, - posiadać układ sterowania oparty na sterowniku swobodnie programowalnym. 24

25 2.2. Opis działania systemu wentylacji. Przewiduje się pracę obu centrali wentylacyjnych. Jedna z central nawiewać będzie powietrze do hali poprzez szczelinowe nawiewniki podokienne, chroniąc okna przed wykraplaniem się na nich wilgoci. Druga centrala nawiewać będzie powietrze do strefy przebywania ludzi. Trzecią centralę wentylacyjną nawiewno-wywiewną o wydajności około 5000 m 3 /h przewidziano do wentylacji przestrzeni podbasenia. Przewidziano także mechaniczną wentylację nawiewno-wywiewną z pomieszczeń socjalnych i umywalni, pomieszczeń WC i porządkowych oraz wentylację pomieszczeń technologicznych basenu. Wentylację pomieszczeń magazynu podchlorynu, dozowania chloru i kwasu, magazyn kwasu i magazyn koagulanta przewidziano wspólnym układem nawiewnowywiewnym zapewniającym odpowiednią wielokrotność wymian powietrza. 3. Układ sterowania wentylacji. W obiekcie sterowanie pracą wentylacji będzie realizowane przez "układ sterowania gospodarką cieplną obiektu". 25

26 INSTALACJE CIEPLNE BASENU 1. Bilans potrzeb cieplnych basenu. Ciepło dla basenu potrzebne jest do podgrzewu wody w nieckach basenowych, centralnego ogrzewania, wentylacji i podgrzewu ciepłej wody użytkowej. Zapotrzebowanie mocy cieplnej dla poszczególnych odbiorników oszacowano: 1.1. Basen pływacki. Pojemność wody w basenie ok. 630 m 3. Temperatura wody w basenie o C. Zapotrzebowanie mocy do utrzymania temperatury wody basenowej: Qbp = 90 kw 1.2. Basen rekreacyjny. Pojemność wody w basenie ok. 210 m 3. Temperatura wody w basenie 30 o C. Zapotrzebowanie mocy do utrzymania temperatury wody basenowej: Qbr = 50 kw 1.3. Whirpool 2 sztuki. Temperatura wody w wannach 32 o C. Zapotrzebowanie mocy do utrzymania temperatury wody w dwóch wannach: QWHI = 2 x 15 kw = 30 kw 1.4. Brodzik dla dzieci. Pojemność wody w brodziku 36 m 3. Temperatura wody w wannach 31 o C. Zapotrzebowanie mocy do utrzymania temperatury wody w brodziku: QB = 30 kw Ogrzewanie grzejnikowe i ogrzewanie podłogowe. Temperatury obliczeniowe wody 75/55 o C lub 40/30 o C Moc zaprojektowanej instalacji: Qco + Qpodł = 80 kw 1.7. Wentylacja. Zapotrzebowanie mocy cieplnej dla nagrzewnic powietrza nadmuchiwanego do basenu: Qw = ok. 200 kw Temperatury obliczeniowe wody instalacyjnej dla nagrzewnic 75/55 o C 26

27 1.8. Zapotrzebowania dla potrzeb c.w.u. Zapotrzebowanie mocy cieplnej dla podgrzania ciepłej wody użytkowej: Qcwu = ok. 120 kw Tabelaryczne zestawienie zapotrzebowania mocy cieplnej Odbiornik Zapotrzebowanie mocy Uwagi [kw] Qbp 90 cały rok Qbr 50 cały rok Qwhi 30 cały rok Qbrodz 30 cały rok Qco+ podł 80 przy - 22 o C Qw 200 przy - 22 o C Qcwu 120 cały rok ΣQ Źródło ciepła Ciepło z miejskiego systemu ciepłowniczego w sezonie grzewczym. Dostawa ciepła dla basenu z miejskiego systemu ciepłowniczego jest zapewniona tylko w sezonie grzewczym (zimowym). Potrzeby cieplne basenu będą w sezonie grzewczym pokryte z miejskiego systemu ciepłowniczego. Do pomieszczenia węzła wymiennikowego basenu zostaną doprowadzone rurociągi przyłącza 2 x DN 65/140 mm. W węźle wymiennikowym woda sieciowa o nominalnych temperaturach 130/75 o C będzie podgrzewała wodę instalacyjną do temperatur obliczeniowych 75/55 o C. Woda instalacyjna poprzez układy mieszające będzie kierowana do nagrzewnic wentylacji, instalacji grzejnikowej c.o., ogrzewania podłogowego, wymienników podgrzewających wodę basenową oraz węzła przygotowania ciepłej wody użytkowej. Ponieważ temperatura wody sieciowej przy dodatnich temperaturach zewnętrznych będzie wynosiła ok o C woda instalacyjna podgrzewana w wymienniku ciepła będzie miała zbyt niską temperaturę i należy ja dogrzać z własnej kotłowni gazowej do temperatury około 60 o C. Poza sezonem grzewczym tj. w lecie potrzeby cieplne basenu będą musiały być pokrywane z własnej kotłowni Ciepło z gazowej kotłowni wbudowanej. Poza sezonem grzewczym, a także przy zbyt niskich temperaturach wody sieciowej 27

28 (przy dodatnich temperaturach zewnętrznych) wodę instalacyjną zasilającą nagrzewnice, wymienniki wody basenowej i wymienniki c.w.u. należy podgrzać w kotłach własnej, wbudowanej kotłowni gazowej. Przewiduje się zabudowę dwóch kotłów kondensacyjnych o mocy ok. 200 kw każdy. Łączna moc kotłowni gazowej powinna wynosić ok. 400 kw 2.3. Energia cieplna z kolektorów słonecznych (jako opcja). Ekologicznym, ale stosunkowo drogim na etapie inwestycji dodatkowym źródłem ciepła jest energia z kolektorów słonecznych. Na dachu basenu można zamontować baterie kolektorów słonecznych o powierzchni ok. 200 m m 2, z których poprzez stacje solarne i wymiennik ciepła można odebrać energię cieplną pochodzącą od słońca i podgrzewać wodę w basenach i ciepłą wodę użytkową. Szczytowa moc cieplna kolektorów o takiej powierzchni wynosi około 160 kw kw. Czas spłaty zaproponowanej instalacji solarnej jest stosunkowo długi i przy dzisiejszych cenach energii cieplnej uzyskiwanej ze spalania gazu lub z miejskiego systemu ciepłowniczego wynosi około lat Energia z pompy ciepła (jako opcja). Dodatkowym źródłem ciepła może być energia uzyskana z pompy ciepła. Dolnym źródłem ciepła dla pompy będzie powietrze wywiewne z basenu. Moc cieplna oddana przez pompę do podgrzewania wody w basenach lub przygotowania ciepłej wody użytkowej oszacowano na ok. 100 kw. Cena jednostki energii cieplnej tj. 1 GJ uzyskanego z pompy ciepła jest ponad dwukrotnie niższa od ceny 1 GJ uzyskanego ze spalania gazu i stanowi około 50% ceny energii cieplnej z miejskich systemów ciepłowniczych. Czas spłaty pompy ciepła o mocy cieplnej ok. 100 kw można przyjąć na około 5-7 lat. 3. Węzeł cieplny dla basenu. Pokrycie potrzeb cieplnych basenu z węzła wymiennikowego zasilanego z systemu ciepłowniczego oraz z kotłowni gazowej wymaga zastosowania dodatkowo zbiornika warstwowego, który byłby jednocześnie sprzęgłem hydraulicznym. Zbiornik warstwowy umożliwia dodatkową współpracę z pompą ciepła lub z instalacją kolektorów słonecznych. Ze zbiornika warstwowego woda instalacyjna poprzez układy mieszające będzie 28

29 kierowana do nagrzewnic wentylacji, instalacji grzejnikowej c.o. ewentualnie do instalacji ogrzewania podłogowego, wymienników podgrzewających wodę basenową oraz węzła przygotowania ciepłej wody użytkowej. 4. Pokrycie potrzeb cieplnych tylko z kotłowni gazowej. Można zrezygnować z ciepła z miejskiego systemu ciepłowniczego i wybudować tylko kotłownię gazową. Decyzję o zastosowaniu takiego rozwiązania Inwestor powinien podjąć po analizie cen energii cieplnej uzyskanej z systemu ciepłowniczego i cen energii uzyskanej ze spalonego gazu. Opłata stała za gaz będzie musiała być płacona przez cały rok, mimo że gaz będzie spalany głównie w lecie i czasami w czasie sezonu grzewczego przy zbyt niskich temperaturach wody sieciowej. 5. Układ sterowania gospodarką cieplną obiektu. Do sterowania i koordynacji pracy wszystkich instalacji zaprojektowany zostanie układ sterowania nadrzędnego oparty o sterowniki swobodnieprogramowalne, o następujących funkcjach: -sterowanie pracą węzła cieplnego i kotłowni gazowej oraz dodatkowych źródeł ciepła (kolektory słoneczne i pompa ciepła) uwzględniające odpowiednią współpracę tych źródeł pod kątem optymalizacji zużycia energii, -sterowanie instalacją wentylacji, -sterowanie instalacją ogrzewania podłogowego, -sterowanie instalacją centralnego ogrzewania, -sterowanie instalacją ciepła technologicznego dla basenów, -sterowanie instalacją przygotowania ciepłej wody użytkowej, -sterowanie instalacją ciepła technologicznego dla wentylacji. Układ sterowania zostanie wyposażony w system monitoringu i wizualizacji SCADA pozwalający na zobrazowanie i sterowanie pracą wszystkich powyższych instalacji z centralnego stanowiska komputerowego. INSTALACJE ELEKTRYCZNE BASENU 1. Zakres opracowania. - zasilanie i rozdzielnia główna, 29

30 - rozdzielnie piętrowe, - instalacja oświetlenia podstawowego wewnętrznego, - instalacja oświetlenia awaryjnego i kierunkowego, - instalacja gniazd wtyczkowych ogólnych 220V, - obwody siły i odbiorników technologicznych, - instalacja ochrony przepięciowej, - instalacja wyrównawcza, 2. Rozdzielnie piętrowe. Rozdzielnie piętrowe zasilają niezależnie oświetlenie, urządzenia technologiczne i wentylację. Obudowy tablic posiadają stopień ochrony IP Wyłącznik główny i p. poż. Jako wyłącznik główny i p. poż. wyłącza w przypadku pożaru, umieszczony przy głównych drzwi wejściowych w basenu. 4. Oświetlenie pomieszczeń. Dla projektowanego obiektu zaprojektowane zostanie oświetlenie podstawowe i oświetlenie uzupełniające stwarzające sprzyjający klimat na basenie. 5. Oświetlenie awaryjne. Przyjęto w opracowaniu oprawy, które pracują przy zasilaniu sieciowym i po zaniku napięcia z modułem zasilania awaryjnego. Niezależna oprawa wskazuje kierunek ewakuacji VOYAGER. 6. Gniazda wtyczkowe ogólne. Przyjęto w opracowaniu gniazda wtyczkowe w pomieszczeniach, które instalować na wysokości: w pomieszczeniach ogólnych, dostępnych dla gości na wysokości 0,6 m, w pomieszczeniach technologicznych i łazienkach na wysokości 1,2 m. 7. Ochrona przepięciowa i instalacja wyrównawcza. W obiekcie projektowana jest ochrona przepięciowa pierwszego i drugiego stopnia. Dla ochrony przed działaniem prądów piorunowych zaprojektowano odgromnik typu DEHN port Maxi instalowanie odgromnika zaprojektowano w RG. Instalacja wyrównawcza. 30

31 Wewnątrz projektowanego obiektu zostaną wykonane połączenia wszystkich elementów metalowych nie będących elementami obwodów elektrycznych oraz instalacji wody i kanalizacji. Połączenie z uziemieniem wykonać przez spawanie. 8. Dodatkowa ochrona przed porażeniem. Do zacisku PE w złączu kablowym włączyć taśmę uziemienia Fe-Zn 4 x 30mm. Przewód PE w.l.z. jest włączony na zacisk ochronny. Bolce ochronne gniazd wtyczkowych, zaciski ochronne opraw oświetleniowych włączyć do przewodu PE. Obwody oświetlenia i gniazd wtyczkowych 220V chronione są wyłącznikami różnicowoprądowymi. 9. Instalacja odgromowa. Zwody poziome na dachu wykonać drutem DFe-Zn fi 7,0mm na wspornikach. Uziom otokowy wykonać taśmą Fe-Zn 4x30mm. Wymagana oporność uziomu min. 20 omów. Połączenia uziemienia chronić przed korozją farbą antykorozyjną, lakierem asfaltowym oraz taśmą DENSO. Wykonać pomiary sprawdzające, które zakończyć protokołem. Protokół przekazać Inwestorowi. Opracowanie odpowiada wymaganiom norm PN-86/E-05003/01; PN-86/E-05003/02; PN-93/E-05009/

32 III. ANALIZA TECHNICZNO EKONOMICZNA Szacunkowe koszt eksploatacyjne projektowanego basenu obliczyliśmy korzystając z danych uzyskanych od właściciela czynnego od ponad roku basenu przez nas projektowanego. Basen ten jest podobny co do wielkości i posiada porównywalne wyposażenie. Pływalnia ta zatrudnia 31 osób, a miesięczne koszty ich zatrudnienia wynoszą około ,00 zł. Pozostałe koszty eksploatacyjne miesięczne to: gaz ,00 energia elektryczna ,00 woda i ścieki 8.000,00 chemia basenowa 6.000,00 chemia czyszcząca i sprzęt do czyszczenia 2.500,00 telefon 6.000,00 wywóz odpadów 900,00 ochrona 200,00 przegląd instalacji gazowej 300,00 sprzęt ochrony osobistej i roboczej 250,00 OGÓŁEM KOSZTY EKSPLOATACYJNE: ,00 zł* * są to koszty miesięczne średnioroczne, latem są znacznie niższe, przykładowo gaz w miesiącu letnim kosztuje około 5.000,00 zł Od r. do r. sprzedano następujące ilości biletów i abonamentów: miesiąc Ilość abonamentów Ilość biletów Razem r r r r r r r r r r r r RAZEM: Przychody ze sprzedaży biletów i abonamentów wyniosły w tym okresie: szt. x 5,20 zł = ,20 zł* 32

33 * przy czym cena 1 biletu = 5,20 zł jest ceną uśrednioną Koszty roczne wyniosły: ,00 zł x 12 m-cy = ,00 zł Dopłata do kosztów eksploatacyjnych basen wyniosła w pierwszym roku działalności: ,80 zł. Koszty gazu dzięki zastosowaniu instalacji solarowej i pompy cieplnej zostały zmniejszone o około 30%. Ich udział w zmniejszaniu ilości zużytego gazu jest różny w różnych miesiącach. Po pierwszym roku eksploatacji właściciel basenu stwierdził, że można zmniejszyć koszty zmniejszając zatrudnienie, a lepiej wykorzystując instalację solarową oraz zwiększając średni koszt biletu do 7,00 zł dopłata w tym roku zmniejszy się do ,00 zł. Właściwe wykorzystanie usług dodatkowych (siłownia, fitness, aquarobic, masaże, kawiarenka, sklepik, ścianka wspinaczkowa, fizykoterapia, joga, pilates) powinno doprowadzić w projektowanym obiekcie do zrównania kosztów z przychodami. Należy również zwrócić uwagę, że basen będący podstawą do analizy kosztów znajduje się w mniejszej miejscowości niż Nowy Targ. Z powyższego można wysnuć wniosek, że projektowany obiekt będzie bardziej wykorzystywany a co za tym idzie wpływy ze sprzedaży biletów będą większe. 33
