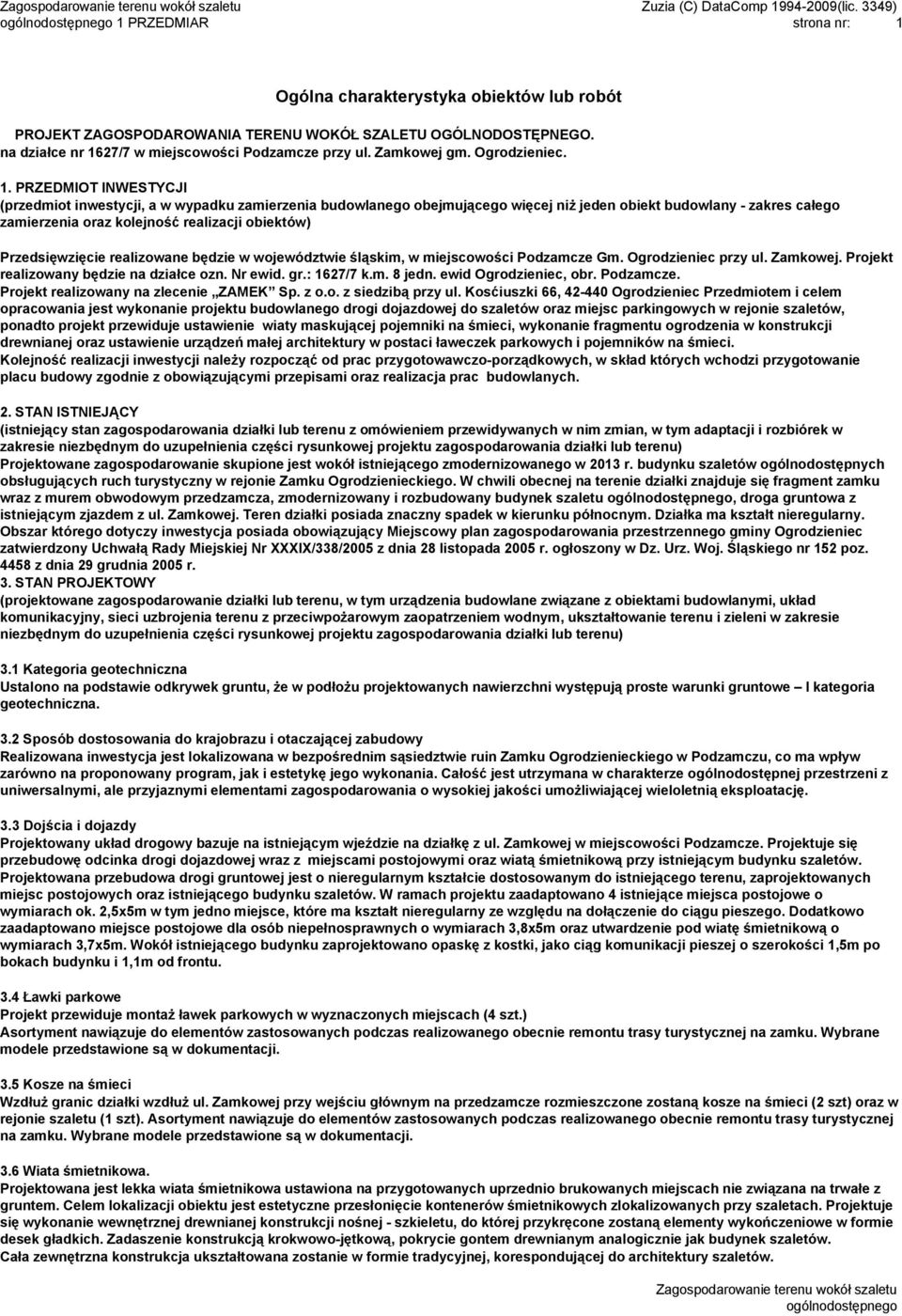

1 1 PRZEDMIAR strona nr: 1 Ogólna charakterystyka obiektów lub robót PROJEKT ZAGOSPODAROWANIA TERENU WOKÓŁ SZALETU OGÓLNODOSTĘPNEGO. na działce nr 1627/7 w miejscowości Podzamcze przy ul. Zamkowej gm. Ogrodzieniec. 1. PRZEDMIOT INWESTYCJI (przedmiot inwestycji, a w wypadku zamierzenia budowlanego obejmującego więcej niż jeden obiekt budowlany - zakres całego zamierzenia oraz kolejność realizacji obiektów) Przedsięwzięcie realizowane będzie w województwie śląskim, w miejscowości Podzamcze Gm. Ogrodzieniec przy ul. Zamkowej. Projekt realizowany będzie na działce ozn. Nr ewid. gr.: 1627/7 k.m. 8 jedn. ewid Ogrodzieniec, obr. Podzamcze. Projekt realizowany na zlecenie ZAMEK Sp. z o.o. z siedzibą przy ul. Kosćiuszki 66, Ogrodzieniec Przedmiotem i celem opracowania jest wykonanie projektu budowlanego drogi dojazdowej do szaletów oraz miejsc parkingowych w rejonie szaletów, ponadto projekt przewiduje ustawienie wiaty maskującej pojemniki na śmieci, wykonanie fragmentu ogrodzenia w konstrukcji drewnianej oraz ustawienie urządzeń małej architektury w postaci ławeczek parkowych i pojemników na śmieci. Kolejność realizacji inwestycji należy rozpocząć od prac przygotowawczo-porządkowych, w skład których wchodzi przygotowanie placu budowy zgodnie z obowiązującymi przepisami oraz realizacja prac budowlanych. 2. STAN ISTNIEJĄCY (istniejący stan zagospodarowania działki lub terenu z omówieniem przewidywanych w nim zmian, w tym adaptacji i rozbiórek w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu) Projektowane zagospodarowanie skupione jest wokół istniejącego zmodernizowanego w 2013 r. budynku szaletów ogólnodostępnych obsługujących ruch turystyczny w rejonie Zamku Ogrodzienieckiego. W chwili obecnej na terenie działki znajduje się fragment zamku wraz z murem obwodowym przedzamcza, zmodernizowany i rozbudowany budynek szaletu, droga gruntowa z istniejącym zjazdem z ul. Zamkowej. Teren działki posiada znaczny spadek w kierunku północnym. Działka ma kształt nieregularny. Obszar którego dotyczy inwestycja posiada obowiązujący Miejscowy plan zagospodarowania przestrzennego gminy Ogrodzieniec zatwierdzony Uchwałą Rady Miejskiej Nr XXXIX/338/2005 z dnia 28 listopada 2005 r. ogłoszony w Dz. Urz. Woj. Śląskiego nr 152 poz z dnia 29 grudnia 2005 r. 3. STAN PROJEKTOWY (projektowane zagospodarowanie działki lub terenu, w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu) 3.1 Kategoria geotechniczna Ustalono na podstawie odkrywek gruntu, że w podłożu projektowanych nawierzchni występują proste warunki gruntowe I kategoria geotechniczna. 3.2 Sposób dostosowania do krajobrazu i otaczającej zabudowy Realizowana inwestycja jest lokalizowana w bezpośrednim sąsiedztwie ruin Zamku Ogrodzienieckiego w Podzamczu, co ma wpływ zarówno na proponowany program, jak i estetykę jego wykonania. Całość jest utrzymana w charakterze ogólnodostępnej przestrzeni z uniwersalnymi, ale przyjaznymi elementami zagospodarowania o wysokiej jakości umożliwiającej wieloletnią eksploatację. 3.3 Dojścia i dojazdy Projektowany układ drogowy bazuje na istniejącym wjeździe na działkę z ul. Zamkowej w miejscowości Podzamcze. Projektuje się przebudowę odcinka drogi dojazdowej wraz z miejscami postojowymi oraz wiatą śmietnikową przy istniejącym budynku szaletów. Projektowana przebudowa drogi gruntowej jest o nieregularnym kształcie dostosowanym do istniejącego terenu, zaprojektowanych miejsc postojowych oraz istniejącego budynku szaletów. W ramach projektu zaadaptowano 4 istniejące miejsca postojowe o wymiarach ok. 2,5x5m w tym jedno miejsce, które ma kształt nieregularny ze względu na dołączenie do ciągu pieszego. Dodatkowo zaadaptowano miejsce postojowe dla osób niepełnosprawnych o wymiarach 3,8x5m oraz utwardzenie pod wiatę śmietnikową o wymiarach 3,7x5m. Wokół istniejącego budynku zaprojektowano opaskę z kostki, jako ciąg komunikacji pieszej o szerokości 1,5m po bokach budynku i 1,1m od frontu. 3.4 Ławki parkowe Projekt przewiduje montaż ławek parkowych w wyznaczonych miejscach (4 szt.) Asortyment nawiązuje do elementów zastosowanych podczas realizowanego obecnie remontu trasy turystycznej na zamku. Wybrane modele przedstawione są w dokumentacji. 3.5 Kosze na śmieci Wzdłuż granic działki wzdłuż ul. Zamkowej przy wejściu głównym na przedzamcze rozmieszczone zostaną kosze na śmieci (2 szt) oraz w rejonie szaletu (1 szt). Asortyment nawiązuje do elementów zastosowanych podczas realizowanego obecnie remontu trasy turystycznej na zamku. Wybrane modele przedstawione są w dokumentacji. 3.6 Wiata śmietnikowa. Projektowana jest lekka wiata śmietnikowa ustawiona na przygotowanych uprzednio brukowanych miejscach nie związana na trwałe z gruntem. Celem lokalizacji obiektu jest estetyczne przesłonięcie kontenerów śmietnikowych zlokalizowanych przy szaletach. Projektuje się wykonanie wewnętrznej drewnianej konstrukcji nośnej - szkieletu, do której przykręcone zostaną elementy wykończeniowe w formie desek gładkich. Zadaszenie konstrukcją krokwowo-jętkową, pokrycie gontem drewnianym analogicznie jak budynek szaletów. Cała zewnętrzna konstrukcja ukształtowana zostanie w formie tradycyjnej, korespondującej do architektury szaletów.

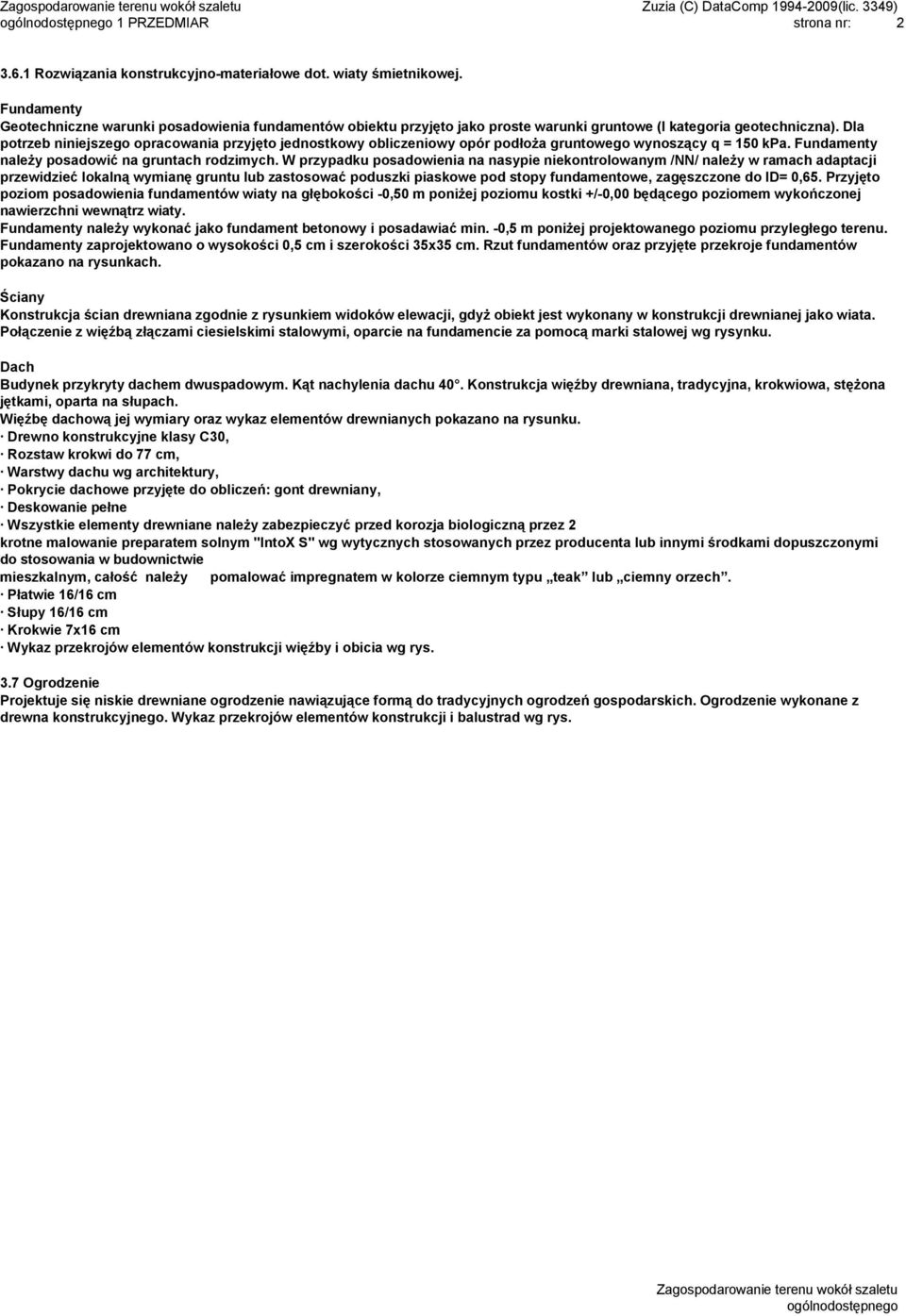

2 1 PRZEDMIAR strona nr: Rozwiązania konstrukcyjno-materiałowe dot. wiaty śmietnikowej. Fundamenty Geotechniczne warunki posadowienia fundamentów obiektu przyjęto jako proste warunki gruntowe (I kategoria geotechniczna). Dla potrzeb niniejszego opracowania przyjęto jednostkowy obliczeniowy opór podłoża gruntowego wynoszący q = 150 kpa. Fundamenty należy posadowić na gruntach rodzimych. W przypadku posadowienia na nasypie niekontrolowanym /NN/ należy w ramach adaptacji przewidzieć lokalną wymianę gruntu lub zastosować poduszki piaskowe pod stopy fundamentowe, zagęszczone do ID= 0,65. Przyjęto poziom posadowienia fundamentów wiaty na głębokości -0,50 m poniżej poziomu kostki +/-0,00 będącego poziomem wykończonej nawierzchni wewnątrz wiaty. Fundamenty należy wykonać jako fundament betonowy i posadawiać min. -0,5 m poniżej projektowanego poziomu przyległego terenu. Fundamenty zaprojektowano o wysokości 0,5 cm i szerokości 35x35 cm. Rzut fundamentów oraz przyjęte przekroje fundamentów pokazano na rysunkach. Ściany Konstrukcja ścian drewniana zgodnie z rysunkiem widoków elewacji, gdyż obiekt jest wykonany w konstrukcji drewnianej jako wiata. Połączenie z więźbą złączami ciesielskimi stalowymi, oparcie na fundamencie za pomocą marki stalowej wg rysynku. Dach Budynek przykryty dachem dwuspadowym. Kąt nachylenia dachu 40. Konstrukcja więźby drewniana, tradycyjna, krokwiowa, stężona jętkami, oparta na słupach. Więźbę dachową jej wymiary oraz wykaz elementów drewnianych pokazano na rysunku. Drewno konstrukcyjne klasy C30, Rozstaw krokwi do 77 cm, Warstwy dachu wg architektury, Pokrycie dachowe przyjęte do obliczeń: gont drewniany, Deskowanie pełne Wszystkie elementy drewniane należy zabezpieczyć przed korozja biologiczną przez 2 krotne malowanie preparatem solnym "IntoX S" wg wytycznych stosowanych przez producenta lub innymi środkami dopuszczonymi do stosowania w budownictwie mieszkalnym, całość należy pomalować impregnatem w kolorze ciemnym typu teak lub ciemny orzech. Płatwie 16/16 cm Słupy 16/16 cm Krokwie 7x16 cm Wykaz przekrojów elementów konstrukcji więźby i obicia wg rys. 3.7 Ogrodzenie Projektuje się niskie drewniane ogrodzenie nawiązujące formą do tradycyjnych ogrodzeń gospodarskich. Ogrodzenie wykonane z drewna konstrukcyjnego. Wykaz przekrojów elementów konstrukcji i balustrad wg rys.

3 1 PRZEDMIAR strona nr: 3 Przedmiar robót 1 Roboty przygotowawcze i ziemne droga 1 KNR 201/119/4 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym lub podgórskim 0,060 km 2 KNR 201/125/4 Ręczne usuniecie warstwy ziemi urodzajnej (humusu), grubość warstwy do 15 cm, z przewozem taczkami, humus z darnią 306*25% = 76, ,500 76,500 m2 3 KNR 231/101/3 Koryta wykonywane na całej szerokości jezdni i chodników, mechanicznie, grunt kategorii V-VI, na głębokości 20 cm 306,00 = 306, , ,000 0,5 m2 4 KNR 231/101/4 Koryta wykonywane na całej szerokości jezdni i chodników, mechanicznie, grunt kategorii V-VI, dodatek za każde dalsze 5 cm głębokości 306 0,5 m2 5 KNR 231/102/3 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, głębokość 10 cm 306 0,5 m2 6 KNR 231/102/4 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, dodatek każde dalsze 5 cm głębokości 306*3 = 918, , ,000 0,5 m2 7 KNR 231/401/6 Rowki pod krawężniki i ławy krawężnikowe, 30x40 cm, grunt kategorii III-IV = 147, , ,000 m 8 KNR 201/206/2 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, koparka 0,40 m3, grunt kategorii III 306*0,25+147*0,3*0,3 = 89, ,730 89,730 m3 9 Kalkulacja własna Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po drogach utwardzonych, grunt kategorii III-IV, samochód do 5 t - analogia odwóz na wybrane przez Wykonawcę miejsce i koszty utylizacji gruntu - do 5 km 89,73 8 m3 2 Roboty przygotowawcze i ziemne parking 10 KNR 201/119/4 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym lub podgórskim 0,027 km 11 KNR 201/125/4 Ręczne usuniecie warstwy ziemi urodzajnej (humusu), grubość warstwy do 15 cm, z przewozem taczkami, humus z darnią (130+21*0,1)*25% = 33, ,025 33,025 m2 12 KNR 231/101/3 Koryta wykonywane na całej szerokości jezdni i chodników, mechanicznie, grunt kategorii V-VI, na głębokości 20 cm *0,1 = 132, , ,100 0,5 m2 13 KNR 231/101/4 Koryta wykonywane na całej szerokości jezdni i chodników, mechanicznie, grunt kategorii V-VI, dodatek za każde dalsze 5 cm głębokości *0,1 = 132, ,10 132,10 0,5 m2 14 KNR 231/102/3 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, głębokość 10 cm 132,1 0,5 m2 15 KNR 231/102/4 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, dodatek każde dalsze 5 cm głębokości 132,1*3 = 396, , ,300 0,5 m2 16 KNR 231/401/6 Rowki pod krawężniki i ławy krawężnikowe, 30x40 cm, grunt kategorii III-IV 52,0 = 52, ,000 52,000 m 17 KNR 201/206/2 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, koparka 0,40 m3, grunt kategorii III 132,1*0,25+52*0,3*0,3 = 37, ,705 37,705 m3

4 1 PRZEDMIAR strona nr: 4 18 Kalkulacja własna Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po drogach utwardzonych, grunt kategorii III-IV, samochód do 5 t - analogia odwóz na wybrane przez Wykonawcę miejsce i koszty utylizacji gruntu - do 5 km 37,705 8 m3 3 Krawężniki i obrzeża droga 19 KNR 231/402/4 Ławy pod krawężniki, betonowa z oporem 46*0,06 = 2, ,760 2,760 m3 20 KNR 231/402/4 Ławy pod krawężniki, betonowa z oporem - analogia pod obrzeża 101*0,03 = 3, ,030 3,030 m3 21 KNR 231/402/5 Ławy pod krawężniki, dodatek za wykonanie ławy betonowej na łukach o promieniu do 40 m 25*0,06 = 1, ,500 1,500 m3 22 KNR 231/403/5 Krawężniki betonowe, wtopione 12x25 cm na podsypce cementowo-piaskowej - analogia 15x22cm 46 m 23 KNR 231/403/7 Krawężniki betonowe, dodatek za ustawienie krawężników na łukach o promieniu do 10 m 25 m 24 KNR 231/407/5 Obrzeża betonowe, 30x8 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 101 m 4 Krawężniki i obrzeża parking 25 KNR 231/402/4 Ławy pod krawężniki, betonowa z oporem 52*0,06 = 3, ,120 3,120 m3 26 KNR 231/403/3 Krawężniki betonowe, wystające 15x30 cm na podsypce cementowo-piaskowej 52 m 5 Podbudowy i nawierzchnię droga 27 KNR 231/103/3 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii V-VI 306 = 306, , ,000 m2 28 KNR 231/114/1 Podbudowy z kruszyw, pospółka, warstwa dolna, grubość warstwy po zagęszczeniu 20 cm 0-31,5 306 m2 29 KNR 231/114/2 Podbudowy z kruszyw, pospółka, warstwa dolna, dodatek za każdy dalszy 1 cm grubości m2 30 KNR 231/115/7 Podbudowy z kruszywa naturalnego z domieszkami ulepszającymi, warstwa górna, cement 3%, grubość warstwy po zagęszczeniu 8 cm - analogia kruszywo łamane o uziarnieniu ciągłym 0-20 stabilizowane cementem 306 m2 31 KNR 231/115/8 Podbudowy z kruszywa naturalnego z domieszkami ulepszającymi, warstwa górna, cement 3%, dodatek za każdy dalszy 1 cm m2 6 Podbudowy i nawierzchnię parking 32 KNR 231/103/3 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii V-VI 132,1 = 132, , ,100 m2 33 KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm 132,1 = 132, , ,100 m2 34 KNR 231/511/3 (1) Nawierzchnie z kostki brukowej betonowej, grubość 8 cm, na podsypce cementowo-piaskowej, kostka szara - analogia kostka betonowa wibroprasowana ECO-DEC firmy JADAR 130 m2 35 KNR 231/302/5 Nawierzchnie z kostki kamiennej na podsypce cementowo-piaskowej, kostka nieregularna o wysokości 10 cm 21*0,1 = 2, ,100 2,100 m2 7 Mała architektura 36 Kalkulacja własna Dostawa i montaż ławek parkowych np. z asortymentu firmy MM Cite VERA LV 151r. lub AVIELA LAV wraz z fundamentami prefabrykownymi 6 szt 37 Kalkulacja własna Dostawa i montaż koszy na śmieci np MM Cite NANUK NNK 160r, wraz z fundamentami prefabrykowanymi 4 szt

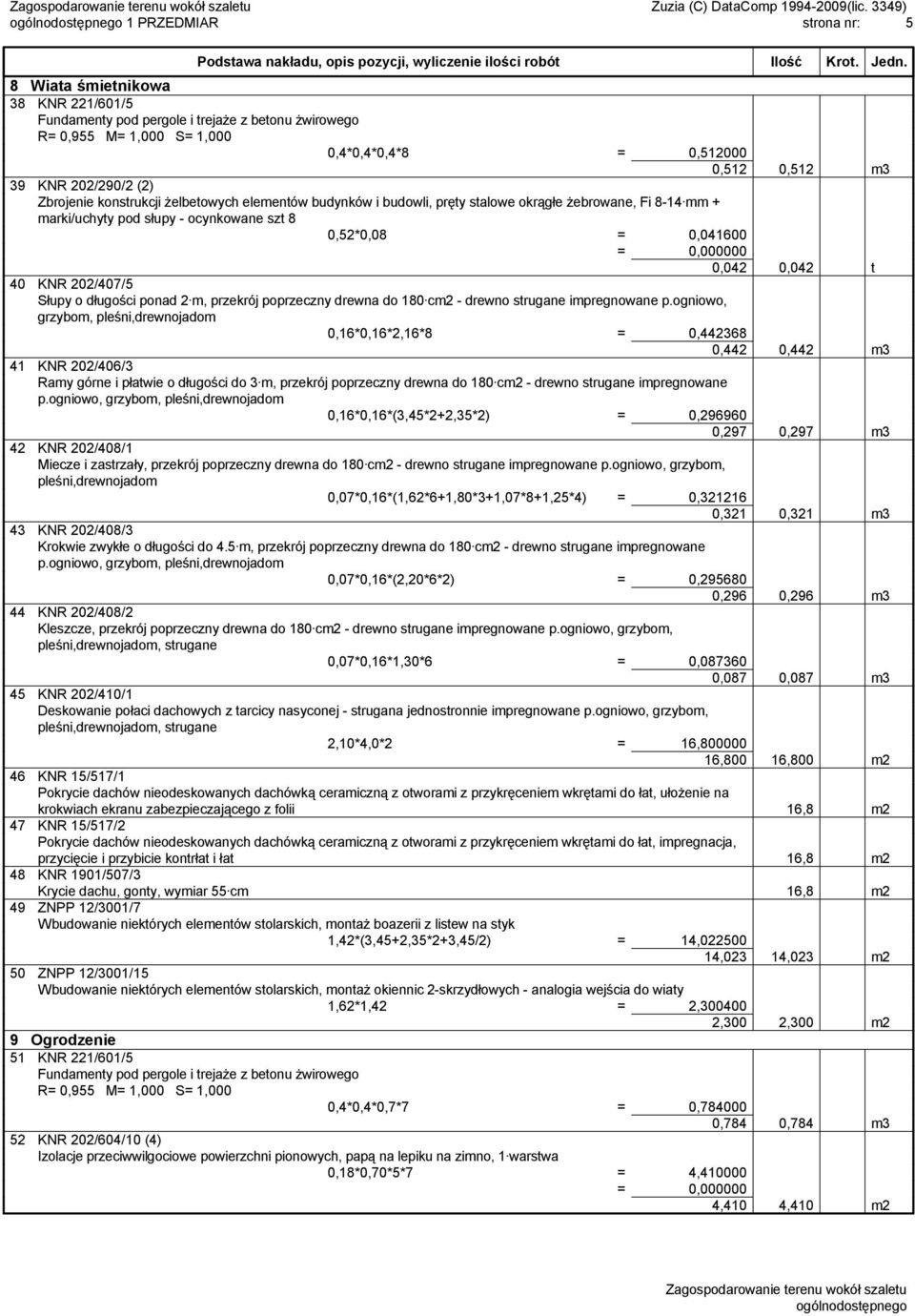

5 1 PRZEDMIAR strona nr: 5 8 Wiata śmietnikowa 38 KNR 221/601/5 Fundamenty pod pergole i trejaże z betonu żwirowego R= 0,955 M= 1,000 S= 1,000 0,4*0,4*0,4*8 = 0, ,512 0,512 m3 39 KNR 202/290/2 (2) Zbrojenie konstrukcji żelbetowych elementów budynków i budowli, pręty stalowe okrągłe żebrowane, Fi 8-14 mm + marki/uchyty pod słupy - ocynkowane szt 8 0,52*0,08 = 0, = 0, ,042 0,042 t 40 KNR 202/407/5 Słupy o długości ponad 2 m, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,16*0,16*2,16*8 = 0, ,442 0,442 m3 41 KNR 202/406/3 Ramy górne i płatwie o długości do 3 m, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,16*0,16*(3,45*2+2,35*2) = 0, ,297 0,297 m3 42 KNR 202/408/1 Miecze i zastrzały, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,07*0,16*(1,62*6+1,80*3+1,07*8+1,25*4) = 0, ,321 0,321 m3 43 KNR 202/408/3 Krokwie zwykłe o długości do 4.5 m, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,07*0,16*(2,20*6*2) = 0, ,296 0,296 m3 44 KNR 202/408/2 Kleszcze, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom, strugane 0,07*0,16*1,30*6 = 0, ,087 0,087 m3 45 KNR 202/410/1 Deskowanie połaci dachowych z tarcicy nasyconej - strugana jednostronnie impregnowane p.ogniowo, grzybom, pleśni,drewnojadom, strugane 2,10*4,0*2 = 16, ,800 16,800 m2 46 KNR 15/517/1 Pokrycie dachów nieodeskowanych dachówką ceramiczną z otworami z przykręceniem wkrętami do łat, ułożenie na krokwiach ekranu zabezpieczającego z folii 16,8 m2 47 KNR 15/517/2 Pokrycie dachów nieodeskowanych dachówką ceramiczną z otworami z przykręceniem wkrętami do łat, impregnacja, przycięcie i przybicie kontrłat i łat 16,8 m2 48 KNR 1901/507/3 Krycie dachu, gonty, wymiar 55 cm 16,8 m2 49 ZNPP 12/3001/7 Wbudowanie niektórych elementów stolarskich, montaż boazerii z listew na styk 1,42*(3,45+2,35*2+3,45/2) = 14, ,023 14,023 m2 50 ZNPP 12/3001/15 Wbudowanie niektórych elementów stolarskich, montaż okiennic 2-skrzydłowych - analogia wejścia do wiaty 1,62*1,42 = 2, ,300 2,300 m2 9 Ogrodzenie 51 KNR 221/601/5 Fundamenty pod pergole i trejaże z betonu żwirowego R= 0,955 M= 1,000 S= 1,000 0,4*0,4*0,7*7 = 0, ,784 0,784 m3 52 KNR 202/604/10 (4) Izolacje przeciwwilgociowe powierzchni pionowych, papą na lepiku na zimno, 1 warstwa 0,18*0,70*5*7 = 4, = 0, ,410 4,410 m2

6 1 PRZEDMIAR strona nr: 6 53 KNR 202/407/4 Słupy o długości do 2 m, przekrój poprzeczny drewna ponad 180 cm2 drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,18*0,18*2,00*7 = 0, ,454 0,454 m3 54 KNR 202/406/2 Murłaty, przekrój poprzeczny drewna ponad 180 cm2 drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom = 0, ,18*0,18*0,63*7 = 0, ,143 0,143 m3 55 KNR 202/408/1 Miecze i zastrzały, przekrój poprzeczny drewna do 180 cm2 - drewno strugane impregnowane p.ogniowo, grzybom, pleśni,drewnojadom 0,08*0,16*0,77*7 = 0, ,069 0,069 m3 56 KNR 202/410/1 Deskowanie połaci dachowych z tarcicy nasyconej - strugana czterostronnie stronnie impregnowane p.ogniowo, grzybom, pleśni,drewnojadom, strugane - analogia powierzchnia ogrodzenia z desek 0,18*2,0*4*6 = 8, ,640 8,640 m2

7 1 PRZEDMIAR strona nr: 7 Spis działów Lp. Nr CPV Opis 1 Roboty przygotowawcze i ziemne droga 2 Roboty przygotowawcze i ziemne parking 3 Krawężniki i obrzeża droga 4 Krawężniki i obrzeża parking 5 Podbudowy i nawierzchnię droga 6 Podbudowy i nawierzchnię parking 7 Mała architektura 8 Wiata śmietnikowa 9 Ogrodzenie
