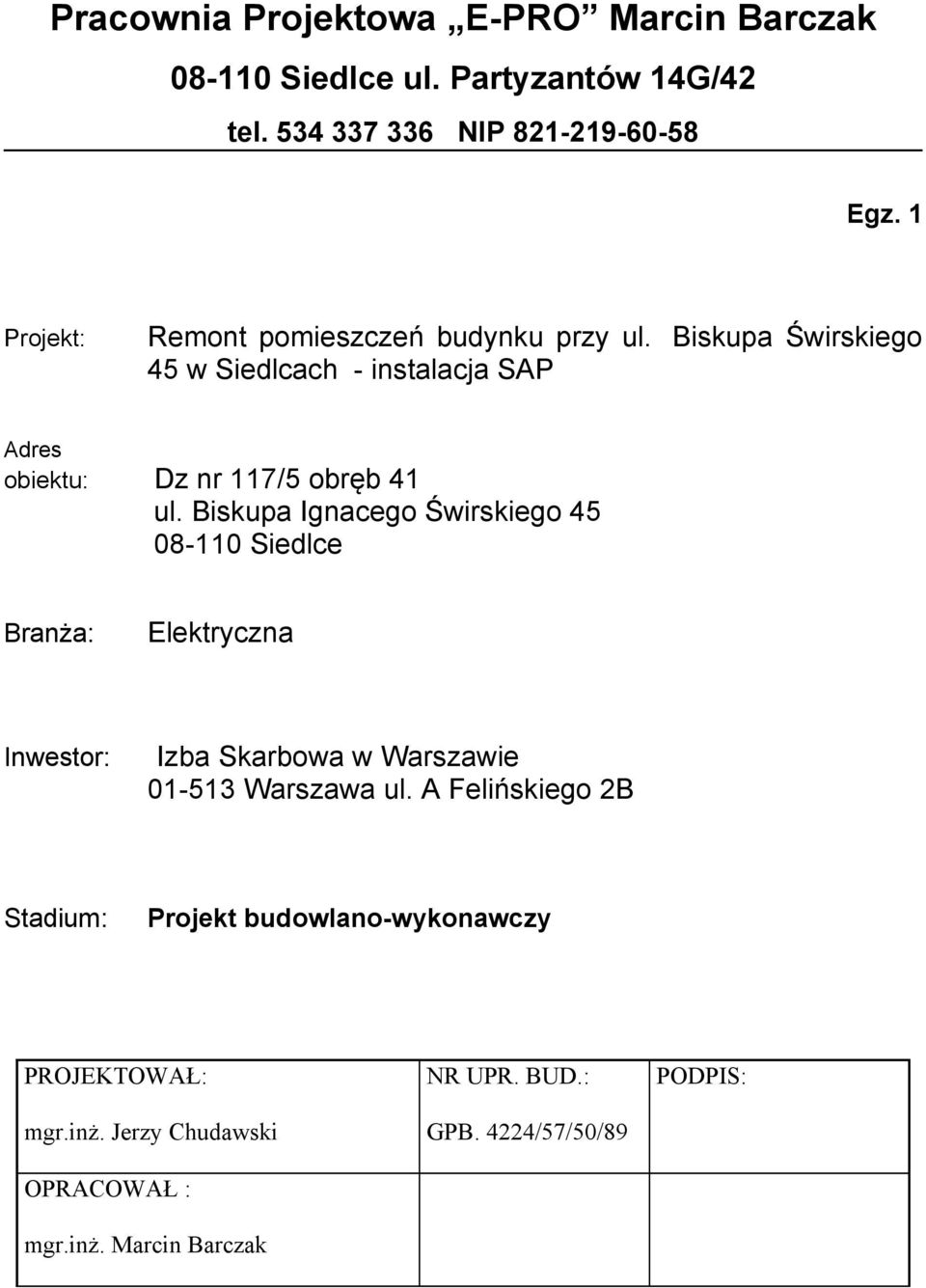

1 Pracownia Projektowa E-PRO Marcin Barczak Siedlce ul. Partyzantów 14G/42 tel NIP Egz. 1 Projekt: Remont pomieszczeń budynku przy ul. Biskupa Świrskiego 45 w Siedlcach - instalacja SAP Adres obiektu: Dz nr 117/5 obręb 41 ul. Biskupa Ignacego Świrskiego Siedlce Branża: Elektryczna Inwestor: Izba Skarbowa w Warszawie Warszawa ul. A Felińskiego 2B Stadium: Projekt budowlano-wykonawczy PROJEKTOWAŁ: mgr.inż. Jerzy Chudawski OPRACOWAŁ : mgr.inż. Marcin Barczak NR UPR. BUD.: GPB. 4224/57/50/89 PODPIS:

2 lipiec 2015 r ZAWARTOŚĆ OPRACOWANIA 1 Opis Ogólny Przedmiot opracowania Podstawa opracowania projektu zakres opracowania Wykaz norm i przepisów Opis techniczny Dobór i lokalizacja centrali SAP Rodzaj i opis elementów użytych w systemie Opis instalacji elementów systemu Konfiguracja i rodzaj pętli dozorowych Zasilanie podstawowe i awaryjne Okablowanie Organizacja alarmowania Monitoring Obliczenia sprawdzające pobór prądu przez elementy Bilans energetyczny centrali CSP Uwagi końcowe Konserwacja Obsługa codzienna Obsługa kwartalna Obsługa roczna Odbiór Zestawienie urządzeń SAP Informacja BIOZ Uprawnienia projektanta Zaświadczenie Izby Inżynierów Projektanta Oświadczenie Projektanta Spis Rysunków

3 1 Opis Ogólny 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano - wykonawczy instalacji sygnalizacji alarmu pożaru budynku przy ulicy Biskupa Świrskiego 45 w Siedlcach 1.2 Podstawa opracowania projektu Ustalenia i uzgodnienia z inwestorem, Inwentaryzacja obiektu; Obowiązujące normy i przepisy, Wymogi gwarancyjne zawarte w Dokumentacji Techniczno-Ruchowej wydanej przez producenta urządzeń SAP 1.3 zakres opracowania. Zakres niniejszego opracowania obejmuje opracowanie automatycznej instalacji sygnalizacji pożaru SAP w wykonaniu adresowalnego systemu POLON ALFA Opracowanie zawiera opis: instalacji centrali sygnalizacji pożaru SAP instalacji wielostanowych procesorowych czujek pożarowych szeregu 4046 instalacji adresowalnych, ręcznych ostrzegaczy pożarowych ROP-4001 instalacji adresowalnych sygnalizatorów optyczno-akustycznych wykonania linii zasilającej centralę SAP (230v) bezpośrednio z Tablicy Głównej wykonania instalacji elektrycznych dla zasilenia systemu SAP 1.4 Wykaz norm i przepisów 1. Rozporządzenie Ministra Spraw Wewnętrznych z dnia 7 czerwca 2010 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 109, poz. 719 z dnia ). 2. Ustawa o ochronie przeciw pożarowej z dnia 24 sierpnia 1991 r /Dz.U Nr 81 poz. 351 z 1994r. z póź. zm./ (Dz.U. nr 147, poz.1229 z 2002r.). 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690). 4. Ustawa z dnia 7 lipca 1994r. Prawo budowlane. (Dz.U. nr 106 poz z 2000r. z późniejszymi zmianami). 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 lipca 2009r w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 119, poz. 998 z 2009r). 6. Zasady projektowania instalacji sygnalizacji pożarowej - Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie koło Otwocka. 7. Polska Norma PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej -- Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. 8. Dokumentacja Techniczno - ruchowa centrali SAP 3

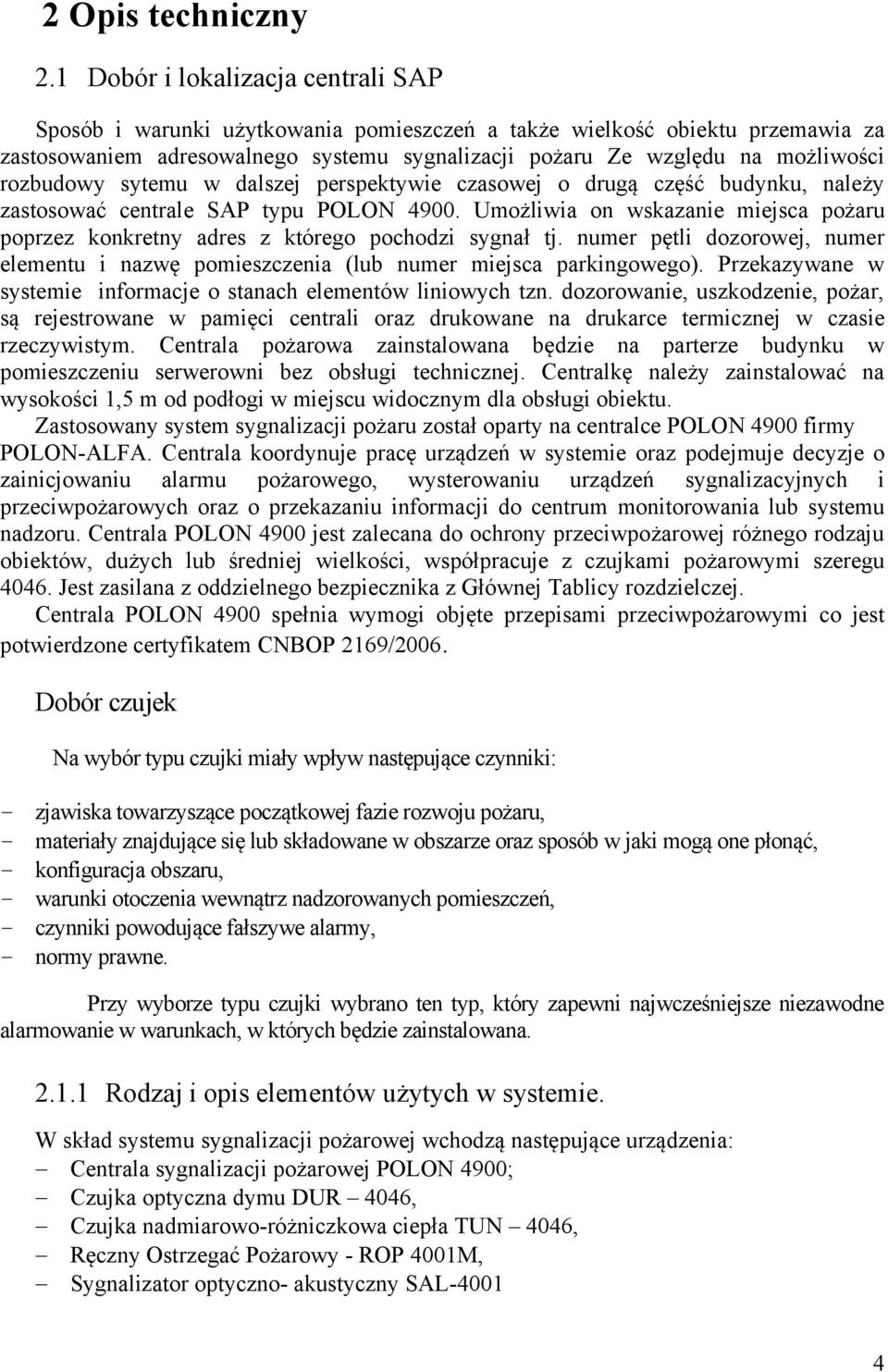

4 2 Opis techniczny 2.1 Dobór i lokalizacja centrali SAP Sposób i warunki użytkowania pomieszczeń a także wielkość obiektu przemawia za zastosowaniem adresowalnego systemu sygnalizacji pożaru Ze względu na możliwości rozbudowy sytemu w dalszej perspektywie czasowej o drugą część budynku, należy zastosować centrale SAP typu POLON Umożliwia on wskazanie miejsca pożaru poprzez konkretny adres z którego pochodzi sygnał tj. numer pętli dozorowej, numer elementu i nazwę pomieszczenia (lub numer miejsca parkingowego). Przekazywane w systemie informacje o stanach elementów liniowych tzn. dozorowanie, uszkodzenie, pożar, są rejestrowane w pamięci centrali oraz drukowane na drukarce termicznej w czasie rzeczywistym. Centrala pożarowa zainstalowana będzie na parterze budynku w pomieszczeniu serwerowni bez obsługi technicznej. Centralkę należy zainstalować na wysokości 1,5 m od podłogi w miejscu widocznym dla obsługi obiektu. Zastosowany system sygnalizacji pożaru został oparty na centralce POLON 4900 firmy POLON-ALFA. Centrala koordynuje pracę urządzeń w systemie oraz podejmuje decyzje o zainicjowaniu alarmu pożarowego, wysterowaniu urządzeń sygnalizacyjnych i przeciwpożarowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru. Centrala POLON 4900 jest zalecana do ochrony przeciwpożarowej różnego rodzaju obiektów, dużych lub średniej wielkości, współpracuje z czujkami pożarowymi szeregu Jest zasilana z oddzielnego bezpiecznika z Głównej Tablicy rozdzielczej. Centrala POLON 4900 spełnia wymogi objęte przepisami przeciwpożarowymi co jest potwierdzone certyfikatem CNBOP 2169/2006. Dobór czujek Na wybór typu czujki miały wpływ następujące czynniki: - zjawiska towarzyszące początkowej fazie rozwoju pożaru, - materiały znajdujące się lub składowane w obszarze oraz sposób w jaki mogą one płonąć, - konfiguracja obszaru, - warunki otoczenia wewnątrz nadzorowanych pomieszczeń, - czynniki powodujące fałszywe alarmy, - normy prawne. Przy wyborze typu czujki wybrano ten typ, który zapewni najwcześniejsze niezawodne alarmowanie w warunkach, w których będzie zainstalowana Rodzaj i opis elementów użytych w systemie. W skład systemu sygnalizacji pożarowej wchodzą następujące urządzenia: Centrala sygnalizacji pożarowej POLON 4900; Czujka optyczna dymu DUR 4046, Czujka nadmiarowo-różniczkowa ciepła TUN 4046, Ręczny Ostrzegać Pożarowy - ROP 4001M, Sygnalizator optyczno- akustyczny SAL

5 Akumulator 40Ah/12V, Pojemnik na akumulator PAR 4800; Centrala sygnalizacji pożaru POLON 4900 Centrala POLON 4900 jest wieloprocesorowym urządzeniem, gwarantującym niezawodna prace systemu i dającym wiele udogodnień podczas programowania i późniejszej obsługi systemu wykrywania pożaru. Centrala zastosowana w niniejszym projekcie wyposażona jest w cztery pętle adresowalne z możliwością adresowania do 127 elementów liniowych w każdej pętli. Linie dozorowe mogą pracować w układzie pętlowym lub promieniowym. Pętlowy system pracy linii eliminuje uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. Dodatkowo centrala kontroluje i sygnalizuje przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej. Centrala umożliwia sterowanie i kontrolę zewnętrznych urządzeń zabezpieczających takich jak bramy pożarowe, klapy oddymiające itp. oraz przekazanie informacji o pożarze do stacji monitoringu zarówno w postaci cyfrowej jak i analogowej. Po otrzymaniu sygnału alarmu, zgodnie z zaprogramowanym wariantem alarmowania, centrala może uruchamiać m.in. sygnalizatory oraz przekaźniki wyjściowe wewnątrz centrali jak również na liniach dozorowych w postaci liniowych elementów sterujących W centrali można utworzyć programowo 1024 stref dozorowych, którym można przyporządkować dowolne komunikaty użytkownika, składające się z dwóch 32 znakowych linii tekstu. W przypadku alarmu komunikaty te pojawiają się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Ponadto istnieje możliwość programowania własnych komunikatów dla tzw. alarmów technicznych, związanych z kontrola sterowanych przez centrale urządzeń automatyki pożarowej. Duży wyświetlacz ciekłokrystaliczny, mający 20 linii po 40 znaków, pracujący w trybie graficznym oraz przyjęty sposób prezentacji opcji programowych centrali, w formie rozwijanego menu okienkowego, zdecydowanie ułatwia komunikowanie się osoby obsługującej z centrala. Wpisywanie do pamięci centrali konfiguracji wykonanej instalacji może odbywać się poprzez: konfiguracje automatyczna, gdy centrala samoczynnie analizuje rozmieszczenie elementów w każdej pętli (nawet w przypadku pętli z pojedynczymi odgałęzieniami) i na tej podstawie wpisuje do swojej pamięci konfiguracje instalacji a do pamięci elementów liniowych wpisuje ich kolejny numer adres. konfiguracje instalatorska - w tej opcji instalator, na podstawie danych zawartych w projekcie, przygotowuje konfiguracje instalacji w postaci pliku danych (przy wykorzystaniu specjalnego oprogramowania komputerowego dostarczanego przez producenta), który wprowadza do pamięci centrali. Te czynności mogą być wykonane z wykorzystaniem jedynie klawiatury komputerowej, podłączonej bezpośrednio do centrali. Centrala weryfikuje wprowadzone dane i porównuje je z rzeczywistymi danymi odczytanymi z zainstalowanych elementów liniowych. Jeżeli dane są zgodne, wówczas centrala automatycznie zanumeruje elementy liniowe. konfiguracje ręczna, która pozwala na dowolne konfigurowanie elementów w linii bez konieczności zachowania kolejności numerowania elementów. Metoda umożliwia wprowadzanie zmian w instalacji, np. po wymianie czujki. 5

6 Po zadziałaniu czujki lub ręcznego ostrzegacza w adresowalnej pętli dozorowej, centrala POLON 4900, na podstawie algorytmów decyzyjnych, wywołuje alarm I lub II stopnia, zależnie od zaprogramowania i rodzaju elementu liniowego, zgłaszającego alarm. W centrali POLON 4900 dla każdej strefy dozorowej można zaprogramować jeden z 17 wariantów alarmowania. Różne warianty alarmowania, programowane w konkretnych strefach, pozwalają na poprawne wykorzystanie systemu wykrywania pożaru w określonych indywidualnych warunkach, panujących w strefie oraz umożliwiają wprowadzenie indywidualnych kryteriów dla sprawnego zorganizowania systemu ochrony obiektu. Dodatkowo w ramach pojedynczej strefy można podzielić zainstalowane w niej elementy na dwie grupy, pozwalające utworzyć koincydencje w ramach jednej strefy. Wyjścia szeregowe (RS 232 i RS 485) umożliwiają dołączenie do centrali: klawiatury komputerowej, systemu monitoringu cyfrowego, systemu integracji i nadzoru instalacji lub komputera oraz terminali sygnalizacji równoległej. Centrala POLON 4900 pamięta i rejestruje ok ostatnich zdarzeń, które miały miejsce podczas dozorowania obiektu. Zdarzenia te mogą być wydrukowane na taśmie papierowej, w sposób uporządkowany według daty i czasu wystąpienia zdarzenia, za pomocą wbudowanej drukarki termicznej Centrala sygnalizacji pożarowej POLON 4900 wykonana jest w postaci szafki do mocowania na ścianie. Drzwi, na których znajdują się elementy sygnalizacyjne i manipulacyjne zamykane są na zamek bębenkowy. W lewej górnej części drzwi znajduje się duży wyświetlacz tekstowy. W środkowej części drzwi znajdują się główne elementy obsługowe centrali klawiatura i diody święcące, informujące o stanie centrali. U dołu drzwi znajduje się szczelina na wyjście taśmy papierowej od drukarki. Główne układy elektroniczne centrali zbudowane są w postaci modułów mocowanych do drzwi i tylnej ściany obudowy. Na dole obudowy jest miejsce na umieszczenie w centrali dwóch akumulatorów zasilania rezerwowego - 2 x 12 V, 17 Ah. W przypadku konieczności zastosowania akumulatorów o większej pojemności można wykorzystać do tego celu podwieszany pod centrala dodatkowy pojemnik na akumulatory PAR-4800 (do pojemności 38 Ah) lub umieścić je poza centrala (zasilacz centrali może współpracować z bateria akumulatorów o max pojemności 38 Ah). Czujka optyczna-dymu. DUR 4046 Procesorowa, optyczna czujka dymu DUR-4046 jest przeznaczona do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DUR-4046 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia, jak również kondensacji pary wodnej. Ze względu na wykrywanie pożarów testowych od TF1do TF5 oraz TF8, czujka ma szerokie zastosowanie w ochronie przeciwpożarowej. Czujki DUR-4046 mogą pracować wyłącznie na liniach/ pętlach adresowalnych central sygnalizacji pożarowej systemu POLON Czujka DUR-4046 typu rozproszeniowego, działa na zasadzie pomiaru promieniowania rozproszonego przez cząstki aerozolu (dymu), które dostały się do optycznej komory pomiarowej, do których normalnie nie ma dostępu światło zewnętrzne. Zasadniczą częścią czujki jest układ detekcyjny, w skład którego wchodzą elektroluminescencyjna dioda nadawcza oraz dioda odbiorcza. Diody są zamocowane w taki sposób, aby światło emitowane przez diodę nadawczą nie docierało bezpośrednio do diody odbiorczej. Dopiero, 6

7 gdy do wnętrza labiryntu czujki dostanie się dym rozpraszający światło, fotodioda odbiorcza wykryje jego obecność i przy odpowiednim (ściśle określanym) poziomie zadymienia, sygnał o pożarze (po odpowiedniej obróbce przez procesor czujki) zostanie wysłany do centrali sygnalizacji pożarowej. Czujka, dzięki cyfrowemu mechanizmowi samoregulacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej, a także przy zmianach ciśnienia lub w warunkach kondensacji pary wodnej. Po przekroczeniu odpowiedniego progu autokorekcji wysyła ona do współpracującej centrali sygnał alarmu serwisowego, nie tracąc jednocześnie zdolności do wykrywania pożaru. Zastosowany mikroprocesor oraz odpowiednie oprogramowanie czujek gwarantują przeprowadzenie, z dużą szybkością, analizy zachodzących zjawisk w otoczeniu czujek i wyeliminowanie ewentualnych fałszywych alarmów. Czujki mogą pracować (po wyborze z poziomu centrali odpowiedniego wariantu alarmowania dla danej strefy) w trybie interaktywnym, komunikując się pomiędzy sobą, mogą też przekazywać aktualnie mierzoną wartość analogową czynnika pożarowego. Czujki wysyłają w linię dozorową, oprócz swojego adresu, kodu rodzaju, stanów dozorowania i alarmowania, dodatkowe informacje, takie jak: stan serwisowy, stany związane z uszkodzeniem układów wewnętrznych czujki, zadziałanie izolatora zwarć. Stan alarmowania czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej; stany uszkodzenia, alarmu technicznego, zadziałanie izolatora zwarć żółtymi rozbłyskami tej diody. Czujki DUR-4046 mają regulowaną z poziomu centrali czułość według trzech progów: normalna, podwyższona lub obniżona. Taka możliwość pozwala na dowolne, indywidualne dostosowanie zdolności wykrywania czujek do konkretnych zastosowań i wymogów otoczenia. Kodowanie adresu czujki odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jej nielotnej pamięci. Czujki są wyposażone w wewnętrzne izolatory zwarć. Instalowane są w nie adresowalnym gnieździe G-40. Czujki DUR-4046 spełniają wymagania normy PN-EN Czujka termiczna TUN 4046 Uniwersalna, procesorowa czujka ciepła (temperatury) TUN-4046 jest przeznaczona do wykrywania zagrożenia pożarowego w pomieszczeniach, gdzie w pierwszej fazie pożaru może nastąpić szybki przyrost temperatury lub gdzie temperatura może przekroczyć określony niebezpieczny poziom. Czujka TUN-4046 jest czujką uniwersalną, którą można z poziomu centrali programować na działanie nadmiarowe lub różniczkowo-nadmiarowe a także zmieniać klasę czujki, dostosowując ją do konkretnych zastosowań. Możliwy jest wybór jednej z klas: A1, A2, B, A2S, BS, A1R, A2R lub BR zgodnie z polską normą PN-EN Czujki TUN-4046 mogą pracować wyłącznie na liniach/ pętlach adresowalnych central sygnalizacji pożarowej systemu POLON Uniwersalna czujka ciepła TUN-4046 reaguje na wzrost temperatury występujący podczas pożaru. Czujka działa nadmiarowo - po przekroczeniu temperatury zadziałania, odpowiedniej dla danej klasy i różniczkowo przy gwałtownym przyroście temperatury. Możliwe jest jej zaprogramowanie na działanie tylko nadmiarowe. Zmiany temperatury w otoczeniu czujki powodują zmianę stanu równowagi dwóch termistorów pomiarowych. Dane te są analizowane przez mikrokontroler, który przekazuje odpowiednie sygnały alarmowe do centrali. Zastosowany mikroprocesor oraz odpowiednie oprogramowanie czujek gwarantują przeprowadzenie, z dużą szybkością, analizy zachodzących zjawisk w otoczeniu czujek i wyeliminowanie ewentualnych fałszywych alarmów. Czujki mogą pracować (po wyborze z poziomu centrali odpowiedniego wariantu alarmowania dla danej strefy) w trybie interaktywnym, komunikując się pomiędzy sobą, mogą też przekazywać aktualnie mierzoną wartość analogową czynnika pożarowego. Czujki wysyłają w linię dozorową, oprócz swojego adresu, kodu rodzaju, stanów dozorowania i alarmowania również dodatkowe informacje 7

8 związane z uszkodzeniem układów wewnętrznych czujki czy zadziałaniem izolatora zwarć. Stan alarmowania czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej; stany uszkodzenia, alarmu technicznego, zadziałanie izolatora zwarć żółtymi rozbłyskami tej diody. Kodowanie adresu czujki odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jej nielotnej pamięci. Czujki są wyposażone w wewnętrzne izolatory zwarć. Instalowane są w nie adresowalnym gnieździe G-40. Dodatkową sygnalizację optyczną czujki lub grupy czujek można uzyskać przez dołączenie wskaźnika zadziałania WZ-31. Ręczny Ostrzegacz Pożarowy ROP4001M Ręczne ostrzegacze pożarowe ROP-4001M i ROP- 4001MH są przeznaczone do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ręczne ostrzegacze mogą pracować wyłącznie na liniach/pętlach dozorowych central interaktywnego systemu sygnalizacji pożarowej POLON Ostrzegacz ROP-4001M przeznaczony jest do montażu wewnątrz obiektów natomiast ROP-4001MH na zewnętrz obiektów. Ręczne ostrzegacze pożarowe ROP-4001M i ROP- 4001MH działają (przełączają styki) po uderzeniu w szybkę zabezpieczającą i wciśnięciu przycisku. Jest to przycisk typu B. Ręczne ostrzegacze są wyposażone w wewnętrzne izolatory zwarć. Stan alarmowania ostrzegacza jest sygnalizowany czerwonymi rozbłyskami dwukolorowej diody święcącej, która potwierdza zadziałanie systemu sygnalizacji pożarowej. Układ elektroniczny ostrzegacza kontroluje rezystancje styku mikroprzełącznika; w przypadku pogorszenia się jego parametrów do centrali jest przekazywana o tym odpowiednia informacja. Podobnie dzieje się w przypadku zadziałania izolatora zwarć i uszkodzenia pamięci EPROM, wykorzystywanej do adresacji ostrzegacza. Te zdarzenia, jako stany nieprawidłowe, są sygnalizowane przez ostrzegacz żółtymi rozbłyskami jego diody święcącej i wywołują odpowiednia sygnalizacje uszkodzenia w centrali. Kodowanie adresu ręcznego ostrzegacza odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci. Ręczne ostrzegacze pożarowe ROP-4001M i ROP- 4001MH maja obudowę wykonana z czerwonego tworzywa. Wyposażone są w przezroczysta szybkę wykonana z niełamiacego się tworzywa sztucznego, zabezpieczającą przed przypadkowym uruchomieniem ostrzegacza. Testowanie ostrzegaczy odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru. Za pomocą specjalnego kluczyka możliwe jest przywrócenie ostrzegacza do stanu dozorowania. Ostrzegacz ROP-4001MH posiada dodatkowe uszczelnienie wewnątrz obudowy, chroniące układy elektroniczne przed wpływem warunków atmosferycznych. Gniazdo do czujek G 40 Gniazdo G-40 jest przeznaczone do mocowania czujek szeregów 40, 4043 i 4046 na suficie i dołączenia do nich przewodów linii dozorowej. Gniazdo po zamontowaniu w dodatkowej podstawie PG-40, może być instalowane w pomieszczeniach, w których na sufitach skrapla się para wodna, jak również na linkach nośnych. Podstawa PG-40 po wyposażeniu jej w dodatkowy dławik PG7 umożliwia przekształcenie gniazda G-40 w wiszące. Do mechanicznego zabezpieczenia czujki w gnieździe przewidziana jest, wykonana z drutu stalowego, osłona zabezpieczająca OZ-40. 8

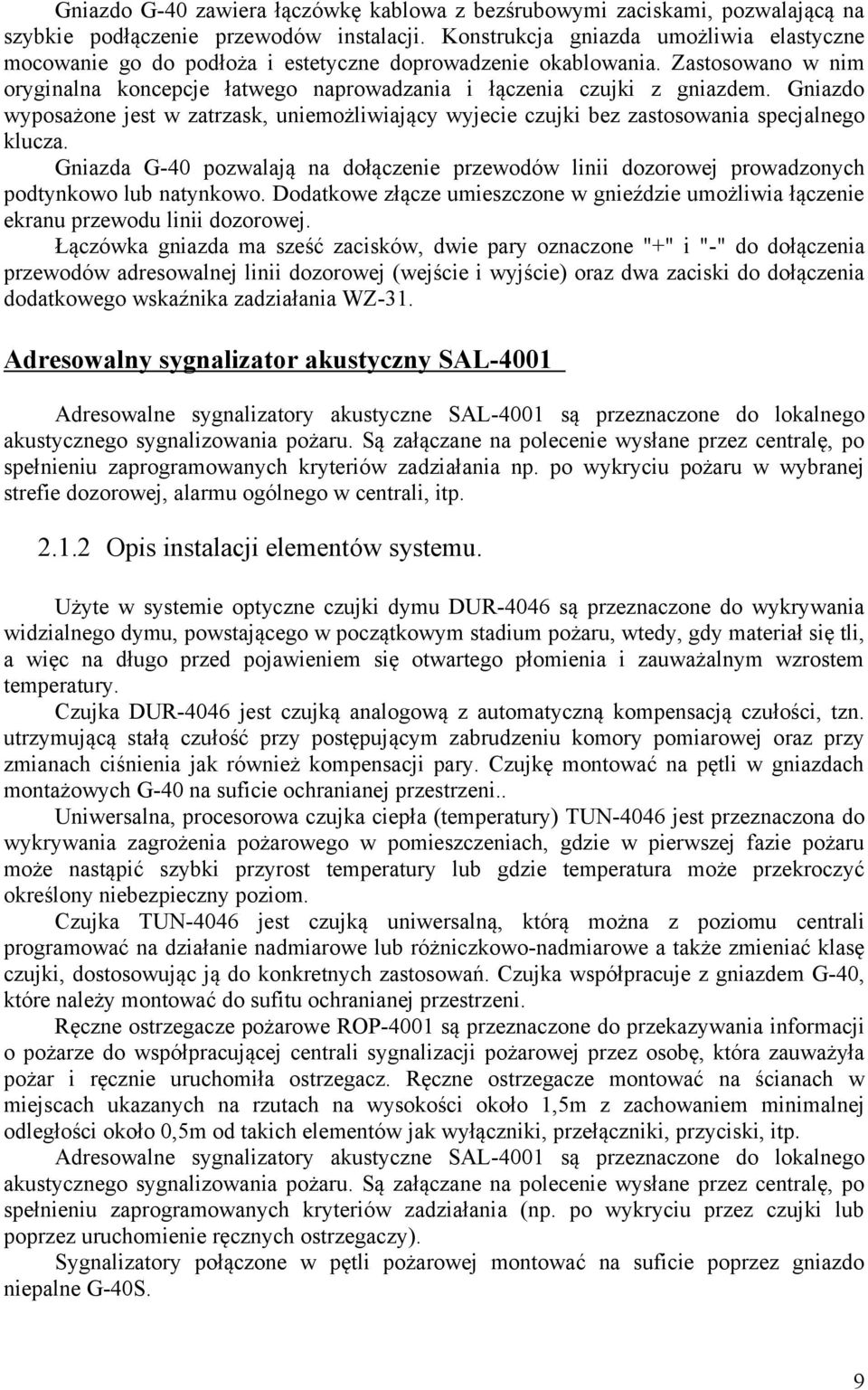

9 Gniazdo G-40 zawiera łączówkę kablowa z bezśrubowymi zaciskami, pozwalającą na szybkie podłączenie przewodów instalacji. Konstrukcja gniazda umożliwia elastyczne mocowanie go do podłoża i estetyczne doprowadzenie okablowania. Zastosowano w nim oryginalna koncepcje łatwego naprowadzania i łączenia czujki z gniazdem. Gniazdo wyposażone jest w zatrzask, uniemożliwiający wyjecie czujki bez zastosowania specjalnego klucza. Gniazda G-40 pozwalają na dołączenie przewodów linii dozorowej prowadzonych podtynkowo lub natynkowo. Dodatkowe złącze umieszczone w gnieździe umożliwia łączenie ekranu przewodu linii dozorowej. Łączówka gniazda ma sześć zacisków, dwie pary oznaczone "+" i "-" do dołączenia przewodów adresowalnej linii dozorowej (wejście i wyjście) oraz dwa zaciski do dołączenia dodatkowego wskaźnika zadziałania WZ-31. Adresowalny sygnalizator akustyczny SAL-4001 Adresowalne sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania np. po wykryciu pożaru w wybranej strefie dozorowej, alarmu ogólnego w centrali, itp Opis instalacji elementów systemu. Użyte w systemie optyczne czujki dymu DUR-4046 są przeznaczone do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał się tli, a więc na długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DUR-4046 jest czujką analogową z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia jak również kompensacji pary. Czujkę montować na pętli w gniazdach montażowych G-40 na suficie ochranianej przestrzeni.. Uniwersalna, procesorowa czujka ciepła (temperatury) TUN-4046 jest przeznaczona do wykrywania zagrożenia pożarowego w pomieszczeniach, gdzie w pierwszej fazie pożaru może nastąpić szybki przyrost temperatury lub gdzie temperatura może przekroczyć określony niebezpieczny poziom. Czujka TUN-4046 jest czujką uniwersalną, którą można z poziomu centrali programować na działanie nadmiarowe lub różniczkowo-nadmiarowe a także zmieniać klasę czujki, dostosowując ją do konkretnych zastosowań. Czujka współpracuje z gniazdem G-40, które należy montować do sufitu ochranianej przestrzeni. Ręczne ostrzegacze pożarowe ROP-4001 są przeznaczone do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ręczne ostrzegacze montować na ścianach w miejscach ukazanych na rzutach na wysokości około 1,5m z zachowaniem minimalnej odległości około 0,5m od takich elementów jak wyłączniki, przełączniki, przyciski, itp. Adresowalne sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania (np. po wykryciu przez czujki lub poprzez uruchomienie ręcznych ostrzegaczy). Sygnalizatory połączone w pętli pożarowej montować na suficie poprzez gniazdo niepalne G-40S. 9

10 Elementy pętli sygnalizacyjnej zamontować zgodnie z ich rozmieszczeniem w projekcie. Pętlę prowadzić przewodem HTKSHekw PH90 1x2x0,8mm w ścianie pod tynkiem z uwzględnieniem co najmniej 10cm odległości od jakichkolwiek przewodów energetycznych. Wykonując instalacje pozostawić odpowiedni zapas przewodu zależnie od stosowanego elementu (np. ręczne ostrzegacze pożarowe 0,3m; czujki 0,5m; centrala 1m). Przejścia przez strefy pożarowe zabezpieczyć odpowiednimi materiałami tak by zachować wytrzymałość ogniową nie mniejszą niż odporność ogniowa przeszkody, przez którą przeciągane są przewody Konfiguracja i rodzaj pętli dozorowych. System podzielono na trzy pętle. Rozplanowanie linii dozorowej, rozmieszczenie czujek, ręcznych ostrzegawczy przedstawiono na rys Wykaz podstawowych elementów SAP objętych niniejszym projektem przedstawiono w punkcie 2.8. Pętle dozorowe zostały podzielone wg zestawienia: - I linia dozorowa Pierwsza linia dozorowa obejmuje przyziemie budynku biurowego. Na linię składają się następujące elementy: czujka DUR szt. ręczny ostrzegacz pożaru ROP 2 szt. sygnalizator akustyczny SAL szt. - II linia dozorowa Druga linia dozorowa obejmuje parter budynku biurowego. Na linię składają się następujące elementy: czujka DUR szt. czujka TUN szt. ręczny ostrzegacz pożaru ROP 6 szt. sygnalizator akustyczny SAL szt Zasilanie podstawowe i awaryjne. Podstawowym zasilaniem Centrali SAP jest zasilanie 230VAC. Zasilanie zasadnicze poprowadzić kablem elektrycznym HDGs 3x2,5 z tablicy elektrycznej, przed głównym wyłącznikiem prądu. Obwód zasilający zabezpieczony osobnym bezpiecznikiem, do którego nie mogą być podłączane żadne inne odbiorniki, Bezpiecznik oznakować czerwonym kolorem i napisem Centrala p-poż. Zasilanie awaryjne realizowane jest z baterii akumulatorów bezobsługowych 12V o pojemności 40Ah. Przy obliczaniu potrzebnej pojemności akumulatorów wzięto pod uwagę całkowity prąd pobierany przez centralę w stanie dozoru wraz z ostrzegaczami pożarowymi w systemie. Wymagany czas pracy ze źródła zasilania awaryjnego został określony na 72 godziny. Zastosowana bateria akumulatorów 12V/40Ah (połączone szeregowo z uwagi na fakt, iż 10

11 centrala wymaga napięcia 24V ), wystarczą na 72h zasilania awaryjnego w stanie dozorowania i 30 minut. w stanie alarmu Okablowanie Okablowanie sygnalizacji pożaru linie dozorowe wykonać kablem HTKSHekw PH90 1x2x0,8 w celu zamknięcia pętli. Kabel układać na stropie, mocując go przy pomocy uchwytów o odporności ogniowej E90 (np. OBO BATERMAN). Przepusty instalacyjne należy uszczelnić masą ogniotrwałą w klasie odporności ogniowej, odpowiadającej klasie elementów budowlanych, przez które przechodzą. 2.2 Organizacja alarmowania Odebrane przez centralkę sygnały będą automatycznie przekazywane w formie optycznego i akustycznego alarmu. Organizację alarmu przewidziano na alarmowanie dwustopniowe. Po zadziałaniu elementu liniowego w adresowalnej linii dozorowej centralka POLON 4900, na podstawie algorytmów decyzyjnych, sygnalizuje ALARM I STOPNIA, lub ALARM II STOPNIA w zależności od wariantów alarmowania: - Alarmowanie w trybie pracy centrali PERSONEL NIEOBECNY, np.: w nocy oraz alarmowanie w trybie pracy centrali z PERSONEL OBECNY. ALARM I STOPNIA sygnalizowany jest pulsacyjnym zaświecaniem czerwonych diod LED, jednocześnie generowany jest przerywany sygnał akustyczny z centrali. Na wyświetlaczu LCD pojawia się napis POŻAR i informacja o dokładnej lokalizacji pierwszego alarmującego elementu w postaci tekstu użytkownika i numeru: linii, elementu oraz strefy. Sygnalizacji alarmu pożarowego towarzyszy wydruk na taśmie papierowej stosownego komunikatu. POŻAR jest alarmem wewnętrznym i wymaga zawsze zgłoszenia się personelu dyżurującego i potwierdzenie alarmu oraz rozpoznania zagrożenia w obiekcie (w czasie równym 4 minuty). Jeżeli brak jest odpowiedniej reakcji dyżurującego personelu na ALARM I STOPNIA po zadanym czasie wywołany jest ALARM II STOPNIA. Przy zadziałaniu dwóch czujek w trybie pracy centrali PERSONEL OBECNY nastąpi wyzwolenie ALARMU II-go STOPNIA. ALARM II STOPNIA sygnalizowany jest pulsacyjnym zaświecaniem czerwonych diod LED, jednocześnie generowany jest ciągły sygnał akustyczny. Na wyświetlaczu LCD pojawia się napis POŻAR i informacja o dokładnej lokalizacji pierwszego alarmującego elementu w postaci tekstu użytkownika lub numeru: linii, elementu oraz strefy. Sygnalizacji alarmu pożarowego towarzyszy wydruk na taśmie papierowej stosownego komunikatu. Jest to alarm główny, który powoduje, oprócz wywołania sygnalizacji w centralce oraz sygnalizatora optyczno akustycznego SAK w budynku. Dodatkowo do powiadomienia PSP zobowiązany jest personel obsługi. Po zadziałaniu Ręcznego Ostrzegacza Pożarowego ROP - centralka wywołuje od razu ALARMU II STOPNIA na poziomie, z którego wywołany był alarm i uruchamia procedurę alarmu jak wyżej. ALARM II STOPNIA jest wezwaniem do natychmiastowego podjęcia działań gaśniczych oraz ewakuacyjnych. 11

12 Podczas nieobecności personelu w pomieszczeniu centrali, centralę należy przełączyć w tryb PERSONEL NIEOBECNY. Tryb ten powoduje, że zadziałanie elementu liniowego wywołuje ALARM II STOPNIA Monitoring Centrala POLON 4900 przystosowana jest do obowiązującego w Polsce monitoringu pożarowego, w tym spełnia wymagania organizacji, monitoringu sygnałów alarmu przeciw pożarowego. Powiadomienie PSP realizowane przez nadajnik radiowy do stacji monitorowania w Komendzie Miejskiej PSP i linią telefoniczną przez obsługę obiektu.. Centrala współpracuje ze stację monitorującą w/g wymagań CNBOP. 2.3 Obliczenia sprawdzające pobór prądu przez elementy Pętla 1 Lp. Element Prąd dozorowania (ma) Ilość (szt.) Łączny prąd (ma) 1 DOR , ,85 2 ROP , ,27 3 SAL ,15 0,6 * 3 0,45-1,8* 4 G-40 0,0 19 0,0 5 G-40S 0,0 2 0,0 * w przypadku sygnalizatora akustycznego SAL podano 2 wartości: w stanie spoczynku oraz w stanie aktywacji Pętla 2 Łączny prąd dozorowania w pętli Dopuszczalny prąd dozorowania w pętli 3,57 4,92 ma 20mA Lp. Element Prąd dozorowania (ma) Ilość (szt.) Łączny prąd (ma) 1 DOR , ,9 2 TUN ,15 4 0,6 3 ROP , ,81 4 SAL ,15 0,6 * 5 0,75-3,0* 5 G-40 0,0 46 0,0 6 G-40S 0,0 4 0,0 * w przypadku sygnalizatora akustycznego SAL podano 2 wartości: w stanie spoczynku oraz w stanie aktywacji Łączny prąd dozorowania w pętli Dopuszczalny prąd dozorowania w pętli 9,06 11,31mA 20mA 12

13 2.4 Bilans energetyczny centrali CSP Stan czuwania typ urządzenia jedn. pobór prądu ilość urządzeń całkowity pobór prądu Icz ma szt ma Centrala PolonAlfa Optyczna czujka dymu DUR , ,75 Czujka termiczna TUN ,15 4 0,6 Ręczny ostrzegacz pożarowy ROP-4001M 0, ,08 Sygnalizator akustyczny SAL ,15 8 1,2 czas czuwania t1 72 h suma 412,63 Stan alarmowania typ urządzenia jedn. pobór prądu ilość urządzeń całkowity pobór prądu Icz ma szt ma Centrala PolonAlfa Optyczna czujka dymu DUR , ,75 Czujka termiczna TUN ,15 4 0,6 Ręczny ostrzegacz pożarowy ROP-4001M 0, ,08 Sygnalizator akustyczny SAL ,6 8 4,8 czas alarmowania t2 0,5 h suma 816,23 akumulator należy zastosować akumulator 2.5 Uwagi końcowe Qmin =1,25* (Icz *t1 + Ia *t2) 2 x40ah 12V 37,8Ah W pomieszczeniu, w którym zamontowana jest centrala CSP należy umieścić: - opis funkcjonowania i obsługi urządzeń sygnalizacji pożaru wraz z tabelami aktualnie wprowadzonych adresów czujek i ROP-ów, - książka pracy i konserwacji. Przeszkolenia pracowników obsługujących centralkę sygnalizacji pożarowej dokona wykonawca po uruchomieniu systemu. Po przekazaniu instalacji do eksploatacji, należy utrzymać stałą konserwację urządzeń i instalacji SAP - jest to warunek niezbędny do uzyskania gwarancji na eksploatowane urządzenia. Użytkownik zobowiązany jest do powiadomienia konserwatora systemu o wszelkich zmianach przeznaczenia pomieszczeń, przebudowach itp. mających decydujące znaczenie w ich zabezpieczeniu. Instalacje elektryczne winny wykonywać osoby do tego przeszkolone z aktualnymi uprawnieniami, z materiałów posiadających stosowne atesty i certyfikaty. Całość wykonać zgodnie z aktualnie obowiązującymi normami i przepisami w czasie wykonawstwa. 13

14 Poprawność wykonania instalacji elektrycznych potwierdzić pomiarami, a protokoły przekazać Inwestorowi. Wszystkie zmiany projektu wymagają uzgodnienia z projektantem. 2.6 Konserwacja Przegląd konserwacyjny instalacji sygnalizacji alarmu pożaru powinien odbywać się, co trzy miesiące, kontrole i przeglądy mogą być przeprowadzone tylko przez autoryzowane firmy specjalistyczne, fakt przeprowadzonej kontroli powinien być odnotowany w książce pracy systemu. Zakres kontroli powinien objąć: sprawdzenie działania centrali, stanu technicznego i parametrów zgodnie z DTR, przeprowadzenie testów central, sygnalizacji pożarowej oraz oddymiania sprawdzenie układu zasilającego i urządzeń pomiarowych, sprawdzenie stanu i ewentualna naprawa lub wymiana przycisków, manipulatorów, bezpieczników, żarówek, zamków i szybek, sprawdzenie stanu i ewentualna naprawa podłączeń linii dozorowych, stanu połączeń pakietów i paneli w centralce wraz z wymianą lub naprawą pakietów uszkodzonych, wymiana baterii na płytach głównych, wymiana papieru w drukarkach centrali, czyszczenie centrali i jej gniazd stykowych, modułów, paneli, sprawdzenie stanu technicznego baterii akumulatorów, wartości napięcia, pojemności baterii, prądu ładowania, sprawdzenie automatycznego przełączania na zasilanie awaryjne w przypadku zaniku napięcia sieci 230V, sprawdzenie stanu zabezpieczeń, czyszczenie akumulatorów, konserwacja połączeń elektrycznych, sprawdzenie stanu technicznego przewodów linii dozorowych i sygnalizacyjnych, usunięcie zauważonych uszkodzeń linii dozorowych i sygnałowych powstałych w czasie ich normalnej eksploatacji, sprawdzenie działania każdej linii dozorowej poprzez losowo wybrane sygnalizatory pożaru za pomocą imitatora dymu, płomienia, temperatury, a w przypadku przycisków ROP uruchamiając ręcznie, sprawdzenie stanu technicznego i zamocowania sygnalizatorów pożaru, czujek, przycisków, sprawdzenie poprawności działania wszystkich czujek, sygnalizatorów, przycisków usunięcie zanieczyszczeń, sprawdzenie i regulacja progu zadziałania czujek izotopowych na testerze serwisowym, Wszystkie próby instalacji i modernizacje mogą być wykonywane przez osoby uprawnione i tylko przy współudziale przedstawiciela firmy konserwującej. Zakresy czynności, które należy wykonać w czasie kolejnych przeglądów instalacji są ustalone i podane niżej. Natomiast odstępy czasu, w których przeglądy te należy wykonać zależą w istotny sposób od poziomu zabrudzenia budynku, w którym system jest zainstalowany. Podane niżej okresy są zalecane przez producenta dla przeciętnych warunków biurowych. Jeśli lokalne przepisy stanowią o krótszych okresach przeglądów to te przepisy mają priorytet. W czasie okresowego przeglądu instalacji należy usunąć wszystkie usterki wykryte w czasie testowania systemu, bądź zgłoszone przez obsługę 14

15 2.6.1 Obsługa codzienna Sprawdzenie: wskazania stanu dozorowania central CSP, lub czy każde odchylenie od stanu dozorowania jest odnotowane w książce eksploatacji, czy podjęto odpowiednie działania po każdym alarmie zarejestrowanym z poprzedniego dnia, stanu dozorowania instalacji po wyłączeniu, przeglądzie lub wykasowanej sygnalizacji? sprawdzenie czy po ewentualnym wyłączeniu instalacja została przywrócona do stanu dozorowania Obsługa kwartalna W ramach obsługi należy: zagwarantować wystarczający zapas papieru, taśmy dla drukarki systemowej, przeprowadzić test wskaźników optycznych, sprawdzić wszystkie zapisy w książce eksploatacji i podjąć niezbędne działania, aby doprowadzić do prawidłowej pracy instalacji; spowodować zadziałanie, co najmniej jednej czujki lub ręcznego ostrzegacza pożarowego w każdej strefie, w celu sprawdzenia czy CSP prawidłowo odbiera i wyświetla określone sygnały, emituje alarm akustyczny oraz uruchamia wszystkie inne urządzenia alarmowe i pomocnicze, sprawdzić zdatność CSP do uaktywnienia wszystkich klap pożarowych, przeprowadzić wszystkie inne próby, określone przez instalatora, dostawcę lub producenta, dokonać rozpoznania, czy nastąpiły jakieś zmiany budowlane w budynku lub jego przeznaczeniu, które mogły mieć wpływ na poprawność. podjęcie niezbędnych działań, aby doprowadzić do prawidłowej pracy instalacji sprawdzenie odbioru przez CSP sygnałów wysyłanych przez czujniki zamontowane na liniach dozorowych sprawdzenie emisji alarmu przez centralę sprawdzenie prawidłowości uruchamiania wszystkich urządzeń alarmowych sprawdzenie prawidłowości nadzorowania uszkodzeń. Sprawdzenie działania łącza alarmu zewnętrznego ( do centrali monitorowania i do straży pożarnej) Sprawdzenie czy nie wykonano przeróbek i zmian instalacji Obsługa roczna W ramach obsługi należy: zagwarantować wystarczający zapas papieru, taśmy dla drukarki systemowej, przeprowadzić test wskaźników optycznych Sprawdzenie czujników zamontowanych na liniach dozorowych Sprawdzenie zdatności centrali do uaktywnienia wszystkich sterowań, przeprowadzenie testu sterowań 15

16 spowodować zadziałanie, wszystkich czujek i ręcznych ostrzegaczy pożarowych w każdej strefie, w celu sprawdzenia czy CSP prawidłowo odbiera i wyświetla określone sygnały, emituje alarm akustyczny oraz uruchamia wszystkie inne urządzenia alarmowe i pomocnicze Sprawdzenie wszystkich połączeń kablowych, sprawdzenie ich stanu oraz zabezpieczenia Sprawdzenie czy w chronionym obiekcie nie wystąpiły zmiany budowlane mające wpływ na pracę instalacji Sprawdzenie stanu akumulatorów rezerwowych UWAGA: Wszystkie uwagi i spostrzeżenia wynikłe w czasie eksploatacji, obsługi, konserwacji i kontroli odnotować w książce pracy AUSP i niezwłocznie usunąć wszystkie nieprawidłowości. O wszystkich zauważonych uchybieniach w konserwacji i usterkach w pracy SAP należy niezwłocznie informować konserwatora i osobę pełniącą nadzór eksploatacyjny fakt ten odnotować w książce pracy SAP. Ze względu na bardzo duże znaczenie konserwacji na prawidłowe funkcjonowanie SAP, należy powierzyć konserwacje firmie (osobie) z odpowiednimi kwalifikacjami przeszkolonej przez instalatora systemu i przygotowanej technicznie do obsługi SAP. Wykonanie określonych czynności konserwatorskich musi być każdorazowo sprawdzone i potwierdzone odpowiednim protokołem przez osobę sprawująca nadzór eksploatacyjny z ramienia użytkownika. 2.7 Odbiór Odbiór techniczny powinien być połączony z przekazaniem systemu SAP do eksploatacji z jednoczesnym przyjęciem do konserwacji. Uwaga: Na dzień odbioru powinna być sporządzona umowa na konserwacje SAP oraz monitoringu do PSP 2.8 Zestawienie urządzeń SAP Lp. Nazwa Towaru Typ j.m Ilość 1 Centrala sygnalizacji pożarowej adresowalna (4x128 adresy) pełne oprogramowane, Polon 4900 kpl. 1 drukarka 2 Gniazdo (do czujek szeregów 40 i 4040) G-40 szt Optyczna czujka dymu DUR szt Czujka termiczna TUN szt. 4 5 Ręczny ostrzegać pożar. Adresowalny z izolatorem zwarć wtynkowy ROP-4001M szt. 8 6 Szybki zabezpieczające (kpl. 3szt) SZ-60 kpl. 8 7 Sygnalizator akustyczny SAL-4001 szt Pojemnik na akumulator PAR-4800 szt. 1 16

17 11 Akumulator 40Ah/12V szt. 2 3 Informacja BIOZ 1.Opis do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Informację dotyczącą bezpieczeństwa i ochrony zdrowia dla Remont pomieszczeń budynku przy ul. Biskupa Świrskiego 45 w Siedlcach instalacja SAP opracowano w oparciu o Rozporządzenie Ministra Infrastruktur z dn. 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003r. Nr120, poz. 1126) oraz projektu wykonawczego dla tej inwestycji. Zamierzenie inwestycyjne obejmuje remont instalacji elektrycznej, 2.Wykaz istniejących obiektów budowlanych w rejonie planowanej inwestycji Istniejące budynki handlowo-usługowe 3.Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Istniejący funkcjonujący budynek Izby Skarbowej 4.Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia W trakcie realizacji inwestycji możliwe są następujące zagrożenia: -zagrożenie porażeniem prądem elektrycznym w trakcie prac na czynnych urządzeniach elektroenergetycznych lub w ich pobliżu, -zagrożenie upadkiem z wysokości podczas prac montażowych, -oderwanie się części ruchomych maszyn i narzędzi, -przewrócenie się drabin, -skaleczenia, stłuczenia, zmiażdżenia itp., -upadek osób z wysokości (z drabiny). Lista zaleceń: -dopuszczenie do pracy tylko pracowników o odpowiednich kwalifikacjach i stanie zdrowia, -kontrola okresowa stanu technicznego maszyn i urządzeń, -nadzór nad robotami, prawidłowe posadowienie, oraz zamocowanie materiałów i narzędzi, -przeszkolenie pracowników z zasad BHP, stosowanie przegród i osłon zabezpieczających, -stosowanie wymaganych środków ochron indywidualnych, obuwia i ubrania ochronnego, -stosowanie właściwych i sprawnych narzędzi. 5.Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 17

18 Każdorazowo przed przystąpieniem do prac w rejonach zagrożenia kierownik robót udziela instruktażu pracownikom. Instruktaż powinien być udzielany przed rozpoczęciem poszczególnych etapów realizowanej inwestycji i powinien obejmować: -przedstawienie zakresu robót, -harmonogram robót z uwzględnieniem planowanych wyłączeń napięcia, -zasady bezpiecznego wykonywania robót objętych niniejszym projektem, -czynności niedozwolone podczas wykonywania pracy, -zasady udzielania pierwszej pomocy pracownikom poszkodowanym podczas wypadku przy pracy, -zasady pracy na wysokości. 6.Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń -przed przystąpieniem do prac przy budowie należy wyłączyć urządzenia spod napięcia -prace przy użyciu sprzętów muszą być wykonywane z zachowaniem szczególnej ostrożności, -materiały i sprzęt niezbędny do wykonywania robót musi składowany bądź umieszczany wyłącznie w zajętym i oznakowanym miejscu, -wszystkie prace muszą być wykonywane zgodnie z zasadami BHP, wiedzą techniczną i sztuką budowlaną. 7.Podsumowanie: prace należy wykonywać zgodnie z przepisami BHP, sztuką budowlaną oraz obowiązującymi normami, katalogami i rozporządzeniami m. innymi: - Ustawa z dn r. Kodeks Pracy (tekst jedn. Dz. U. z 1998r.,nr 21,poz. 94 z późniejszymi zmianami), - Ustawa z dn r. Prawo Budowlane (Dz. U. z 2003r.,nr 207,poz. 207,poz z późniejszymi zmianami), - Rozporządzenie Ministra Pracy i Polityki Socjalnej z r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 Nr 1650 z późniejszymi zmianami), - Rozporządzenie Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz.U. Nr 80 poz. 912 z 1999 r.), - Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz. U. Nr 62 poz. 288 z 1996r.), - Rozporządzenie Ministra Budownictwa i Przemysły Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych ( Dz. U. Nr 13 poz. 93 z 1972r.), - Rozporządzenie Ministra Gospodarki w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn i urządzeń przez pracowników podczas pracy (Dz. U. Nr 191 poz z 2002 r). Opracował 18

19 4 Uprawnienia projektanta 19

20 20

21 5 Zaświadczenie Izby Inżynierów Projektanta

22 6 Oświadczenie Projektanta Powołując się na art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane /tekst jednolity Dz. U. z 2013 poz. 1409/ oświadczam, iż projekt budowlany Remont pomieszczeń budynku przy ul. Biskupa Świrskiego 45 w Siedlcach instalacja SAP,, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Jerzy Chudawski zam. ul Gen. Jana Skrzyneckiego Siedlce upr. GPB. 4224/57/50/89 w specjalności instalacyjno-inżynierskiej 22

23 7 Spis Rysunków 1. Schemat blokowy instalacji SAP 2. Piwnica instalacja SAP 3. Parter instalacja SAP 4. I piętro instalacja SAP 23
