Seria DFD-DH Suszarki na osuszone powietrze & Zbiorniki suszące

Transkrypt

1 Seria DFD- Suszarki na osuszone powietrze & Zbiorniki suszące

2 Suszarka na osuszone powietrze Wprowadzenie Odpowiednie wysuszenie tworzyw sztucznych jest bardzo ważne dla produkcji wysokiej jakości wyrobów. Suszarki firmy Labotek są tak zaprojektowane by zapewnić najwyższą jakość, trwałość, elastyczność oraz łatwość obsługi. Labotek produkuję szeroki zakres systemów suszących, w zależności od aplikacji. Nasze urządzenie zaczynają się od 100 m3/h do 8500 m3/h. Produkujemy zbiorniki suszące w zakresie od 15 do litrów. Labotek oferuje rozwiązania Premium w suszeniu, od pojedynczych suszarek do centralnych systemów suszących. Filozofia projektowania urządzeń suszących Labotek jest prosta: osiągnąć ciągłe suszenie tworzywa sztucznego bez kosztownych przestojów w produkcji, przy możliwie niskich kosztach eksploatacji, jest to możliwie tylko przy użyciu wysokiej jakości urządzeń. Prosimy zapoznać się z naszym kalkulatorem zużycia energii by przekonać się jak niewielka ilość energii jest wymagana dla pracy urządzeń suszących firmy Labotek. Suszarka na osuszone powietrze serii Jest to seria suszarek przeznaczona dla małych i średnich wydajności, mogą suszyć kilka różnych materiałów jednocześnie. Suszarki mają bardzo małe rozmiary dzięki czemu idealnie nadają się do montażu w pobliżu maszyny przetwórczej. Gama suszarek składa się z 5 rozmiarów: 100, 150, 200, 300 i 450 m3/h. Suszarka może być połączona z jednym lub kilkoma zbiornikami suszącymi (), których rozmiary są w zakresie litrów w zależności od aplikacji. Suszarki DFD 100,150 i 200 mogą być w wykonaniu stacjonarnym lub mobilnym. Osuszanie powietrza następuje w sitach molekularnych, w środku których znajduje się materiał adsorbujący wilgoć. Każda suszarka posiada dwa sita molekularne. Regeneracja sita molekularnego odbywa się w obiegu zamkniętym co zapewnia optymalną temperaturę punktu rosy i najniższe możliwe zużycie energii. Unikalny system regeneracji sit molekularnych polegający na tym, że czas regeneracji sit jest zależny od ilości zaadsorbowanej wilgoci, czas pomiędzy zmianami sit jest zmienny, co gwarantuje, że suszarka zużywa na regenerację tyle energii ile jest niezbędne w danej chwili. Suszarki są tak skonstruowane by zapewnić temperaturę punktu rosy poniżej -40 C. Suszarki mogą być wyposażone w dotykowy ekran sterujący ze sterowaniem mikroprocesorowym lub sterowaniem Siemens PLC, w zależności od zapotrzebowania i aplikacji. Suszarki z serii DFD są standardowo wyposażone w 3 fazowe pompy oraz wymiennik ciepła powietrze/powietrze. Suszarka na osuszone powietrze DFD

3 A A B B Suszarka na osuszone powietrze serii DFD Nowa seria suszarek DFD jest przeznaczona dla średniej wydajności suszenia i może suszyć kilka higroskopijnych tworzyw jednocześnie. Suszarka ma bardzo małe rozmiary przy zachowaniu stosunkowo dużej wydajności suszenia. Zasada działania jest identyczna jak w serii mniejszych suszarek, seria DFD jest w stanie zapewnić punkt rosy poniżej -40 C. Dane techniczne DFD Dane techniczne Sprężone powietrze Moc zainstalowana 5,5 5,5 7,3 15,5 20 Średnie zużycie energii 2 3,5 5, Napięcie zasilające 380/480 V - 50/60Hz Bezpiecznik Poziom hałasu Element grzejny, regeneracja 1 x x x x 3,5 4 x 3,5 Temperatura punktu rosy Better than -40 C Przepływ powietrza Waga netto Zużycie wody chłodzącej Suszarka na osuszone powietrze Opcje DFD Dodatkowy zestaw wentylacyjny dla temp.tropikalnych, sterowanie Dodatkowy zestaw wentylacyjny dla temp.tropikalnych, komplet Kontrola zaworu sita, DFD Wbudowany pomiar punktu rosy DFD Volatile trap Lampa alarmowa, DFD Lampa alarmowa, 10m kabel przyłączeniowy Mikroswitch dla ochrony filtra Alarm filtra Separator wody Regulator częstotliwości mocy pomp Chłodnica powietrza powrotnego, DFD Chłodnica powietrza powrotnego, DFD Termostat, woda chłodząca DFD DFD Kontrola wody chłodzącej, DFD C - Wysokość B - Szerokość E - Głębokość Wszystkie wymiary podane w mm.

4 DFD Seria DFD została stworzona z myślą o dużych wydajnościach suszenia. Suszarki dostępne są w 4 rozmiarach: 600,1000, 1500 i 1700 m3/h. Suszarka może być połączona z jednym lub kilkoma zbiornikami suszącymi (), w zależności od aplikacji. Ta seria suszarek jest integralną częścią centralnych systemów suszących Labotek. By zapewnić stałe parametry suszenia dla tworzyw sztucznych suszarki DFD w standardzie wyposażone są w dwa sita molekularne z adsorbentem, pracujące w układzie zamkniętym. Jedno z sit zawsze pracuje w procesie suszenia, podczas gdy drugie podlega procesowi regeneracji lub jest w trybie gotowości do procesu suszenia. System wykorzystuje bliźniaczy wymiennik ciepła powietrze/woda dla powietrza suszącego oraz regeneracji. Unikalny system regeneracji sit molekularnych zapewnia, że czas regeneracji sit jest zależny od ilości zaadsorbowanej wilgoci, tak więc czas pomiędzy zmianami sit jest zmienny i suszarka zużywa na regenerację tyle energii ile jest niezbędne w danej chwili. Suszarki DFD są tak skonstruowane by zapewnić temperaturę punktu rosy poniżej -50 C. Standardowym wyposażeniem jest system monitoringu sprężonego powietrza. Pompa powietrza suszącego jest ekstremalnie energooszczędna. Suszarki mogą być wyposażone w dotykowy ekran sterujący ze sterowaniem mikroprocesorowym lub sterowaniem Siemens PLC, w zależności od aplikacji. Opis Description 1 Zawór wlotowy sita molekularnego nr 1 2 Zawór wlotowy sita molekularnego nr 2 3 Zawór wylotowy sita molekularnego nr 2 4 Zawór wylotowy sita molekularnego nr 2 5 Zawór świeżego powietrza 6 7 Termostat powietrza regeneracyjnego, sita molekularne nr 1 Termostat powietrza regeneracyjnego, sita molekularne nr 2 Desiccant Flexible Dryer Pompa suchego powietrza 9 Pompa regeneracji 10 Chłodnica powietrza powrotnego 11 Chłodnica powietrza regeneracyjnego 12 Filtr powietrza powrotnego 13 Filtr powietrza regeneracyjnego 14 Termostat powietrza suchego 15 Termostat powietrza regeneracyjnego 16 Sito molekularne nr 1 17 Sito molekularne nr 2 18 Element grzejny dla regeneracji, sito molekularne nr 1 19 Element grzejny dla regeneracji, sito molekularne nr 2 20 Rura wylotowa powietrza 21 Skrzynka sterująca 22 Sterowanie PLC 23 Panel sterujący 24 Element grzejny 25 Element grzejny suchego powietrza 26 Dystrybutor powietrza DFD

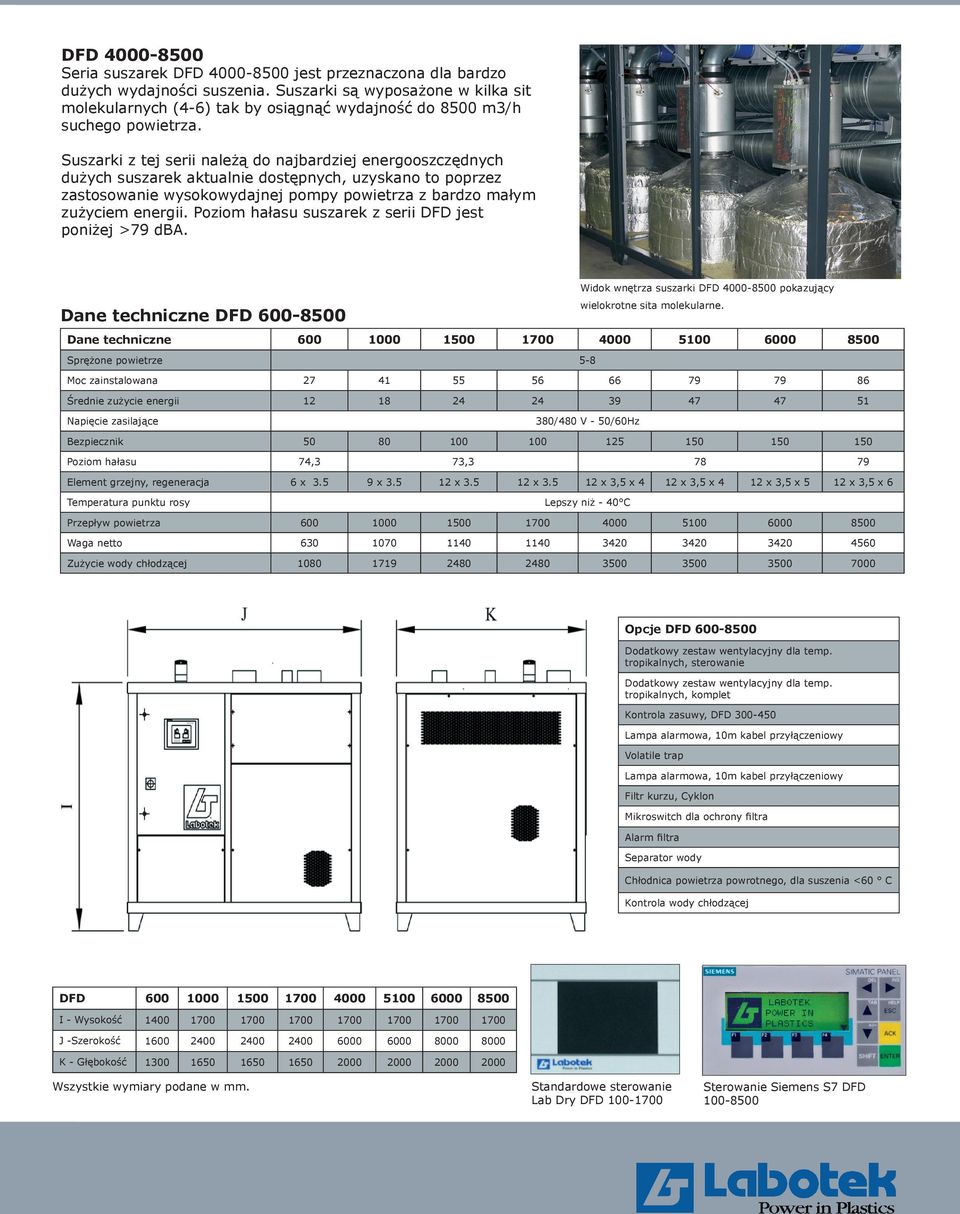

5 DFD Seria suszarek DFD jest przeznaczona dla bardzo dużych wydajności suszenia. Suszarki są wyposażone w kilka sit molekularnych (4-6) tak by osiągnąć wydajność do 8500 m3/h suchego powietrza. Suszarki z tej serii należą do najbardziej energooszczędnych dużych suszarek aktualnie dostępnych, uzyskano to poprzez zastosowanie wysokowydajnej pompy powietrza z bardzo małym zużyciem energii. Poziom hałasu suszarek z serii DFD jest poniżej >79 dba. Dane techniczne DFD Widok wnętrza suszarki DFD pokazujący wielokrotne sita molekularne. Dane techniczne Sprężone powietrze 5-8 Moc zainstalowana Średnie zużycie energii Napięcie zasilające 380/480 V - 50/60Hz Bezpiecznik Poziom hałasu 74,3 73, Element grzejny, regeneracja 6 x x x x x 3,5 x 4 12 x 3,5 x 4 12 x 3,5 x 5 12 x 3,5 x 6 Temperatura punktu rosy Lepszy niż - 40 C Przepływ powietrza Waga netto Zużycie wody chłodzącej Opcje DFD Dodatkowy zestaw wentylacyjny dla temp. tropikalnych, sterowanie Dodatkowy zestaw wentylacyjny dla temp. tropikalnych, komplet Kontrola zasuwy, DFD Lampa alarmowa, 10m kabel przyłączeniowy Volatile trap Lampa alarmowa, 10m kabel przyłączeniowy Filtr kurzu, Cyklon Mikroswitch dla ochrony filtra Alarm filtra Separator wody Chłodnica powietrza powrotnego, dla suszenia <60 C Kontrola wody chłodzącej DFD I - Wysokość J -Szerokość K - Głębokość Wszystkie wymiary podane w mm. Standardowe sterowanie Lab Dry DFD Sterowanie Siemens S7 DFD

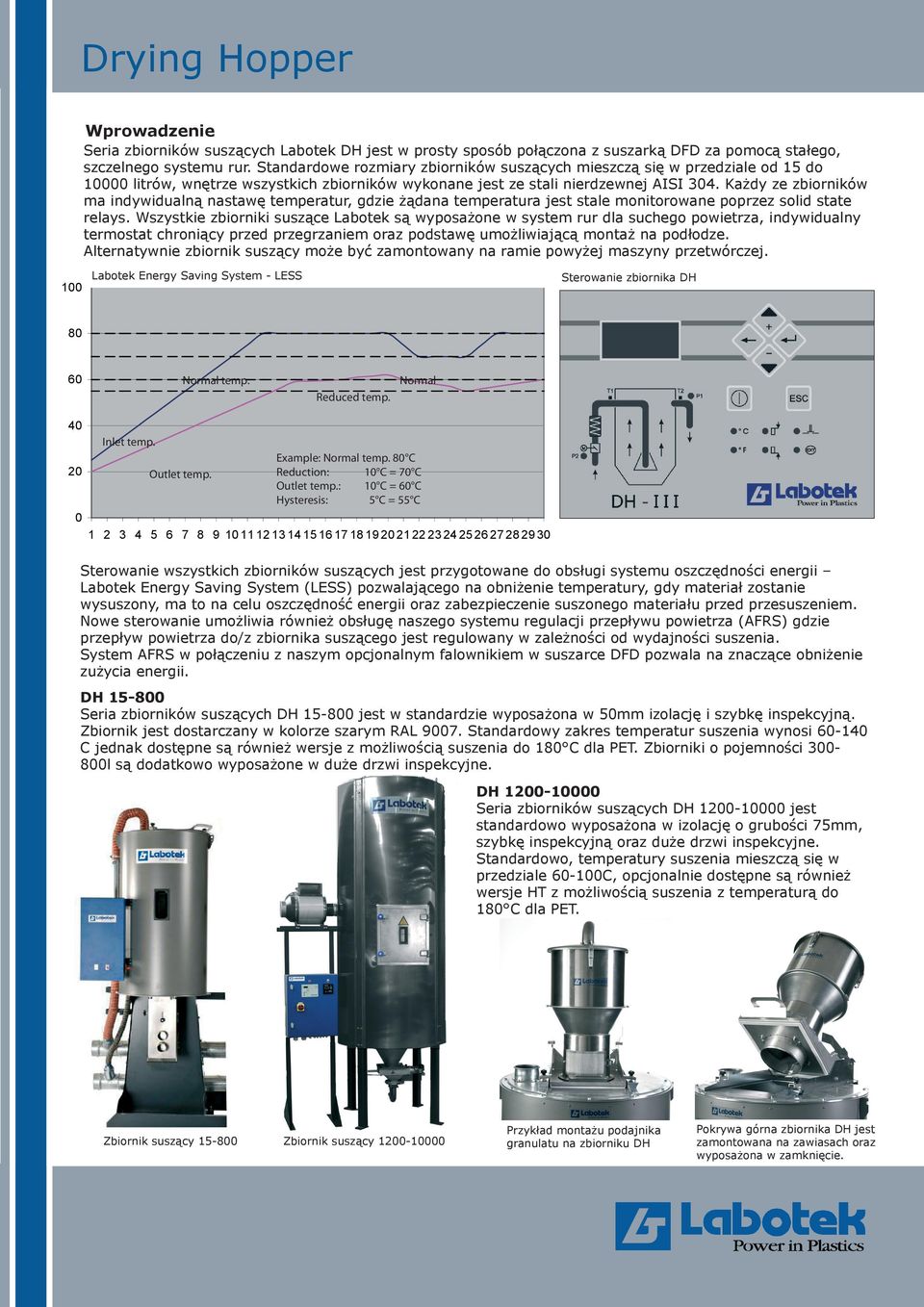

6 Drying Hopper Wprowadzenie Seria zbiorników suszących Labotek jest w prosty sposób połączona z suszarką DFD za pomocą stałego, szczelnego systemu rur. Standardowe rozmiary zbiorników suszących mieszczą się w przedziale od 15 do litrów, wnętrze wszystkich zbiorników wykonane jest ze stali nierdzewnej AISI 304. Każdy ze zbiorników 140 ma indywidualną nastawę temperatur, gdzie żądana temperatura jest stale monitorowane poprzez solid state relays. Wszystkie zbiorniki suszące Labotek są wyposażone w system rur dla suchego powietrza, indywidualny termostat chroniący przed przegrzaniem oraz podstawę umożliwiającą montaż na podłodze. 120 Alternatywnie zbiornik suszący może być zamontowany na ramie powyżej maszyny przetwórczej. 100 Labotek Energy Saving System - LESS Sterowanie zbiornika Normal temp. Reduced temp. Normal Serie1 Serie2 Serie3 Serie4 Serie5 Serie6 40 Inlet temp. Example: Normal temp. 80 C 20 Outlet temp. Reduction: 10 C = 70 C Outlet temp.: 10 C = 60 C Hysteresis: 5 C = 55 C Sterowanie wszystkich zbiorników suszących jest przygotowane do obsługi systemu oszczędności energii Labotek Energy Saving System (LESS) pozwalającego na obniżenie temperatury, gdy materiał zostanie wysuszony, ma to na celu oszczędność energii oraz zabezpieczenie suszonego materiału przed przesuszeniem. Nowe sterowanie umożliwia również obsługę naszego systemu regulacji przepływu powietrza (AFRS) gdzie przepływ powietrza do/z zbiornika suszącego jest regulowany w zależności od wydajności suszenia. System AFRS w połączeniu z naszym opcjonalnym falownikiem w suszarce DFD pozwala na znaczące obniżenie zużycia energii Seria zbiorników suszących jest w standardzie wyposażona w 50mm izolację i szybkę inspekcyjną. Zbiornik jest dostarczany w kolorze szarym RAL Standardowy zakres temperatur suszenia wynosi C jednak dostępne są również wersje z możliwością suszenia do 180 C dla PET. Zbiorniki o pojemności l są dodatkowo wyposażone w duże drzwi inspekcyjne Seria zbiorników suszących jest standardowo wyposażona w izolację o grubości 75mm, szybkę inspekcyjną oraz duże drzwi inspekcyjne. Standardowo, temperatury suszenia mieszczą się w przedziale C, opcjonalnie dostępne są również wersje HT z możliwością suszenia z temperaturą do 180 C dla PET. Zbiornik suszący Zbiornik suszący Przykład montażu podajnika granulatu na zbiorniku Pokrywa górna zbiornika jest zamontowana na zawiasach oraz wyposażona w zamknięcie.

7 Dane techniczne - Typ A B C D E F Wszystkie wymiary podane w mm. Typ A: Rama, szerokość B: Rama, wysokość C: Zbiornik, wysokość D: Zbiornik, średnica E: Wysokość do wyjścia F: Średnica montażu ø 13 ø 13 ø 13 ø 13 ø 13 ø 18 ø 18 ø 18 ø 18 G:Szerokość H: Głębokoś I: Odległość J: Odległość Wszystkie wymiary podane w mm. Pokrywa 800 Opcje Catchbox, 1 x ø50, manualna zasuwa, komplena Catchbox, 2 x ø32, manualna zasuwa, komplena Catchbox, 3 x ø38, manualna zasuwa, komplena Catchbox, 1 x ø50, pneumatyczna zasuwa, komplena Catchbox, 2 x ø32, pneumatyczna zasuwa, komplena Catchbox, 3 x ø38, pneumatyczna zasuwa, kompletna Praca w cyklu zamkniętym Zmniejszenie pojemności zbiornika 200mm, Pokrywa 1200 Zmniejszenie pojemności zbiornika 310mm, Zestaw wentylator chłodzący, 80x80mm Zawór elektromagnetyczny, manualny Zawór elektromagnetyczny, zdalny Czujnik poziomu Czujnik poziomu + lampa alarmowa Czujnik PT100 z uchwytem montażowym dla systemu LESS Man operating kit for pneu slidevalve Opcje Catchbox, 3 x ø50, manualna zasuwa, kompletna Catchbox, 3 x ø50, pneumatyczna zasuwa, komplena

8 Labotek A/S Strøbjergvej 29 DK-3600 Frederikssund Labotek Polska ul. Poznańska Kleszczewo tel.: tel.: fax: biuro@labotek.pl
