KWANT HEVET DIGITAL 800. Cyfrowy tuner satelitarny INSTRUKCJA OBSŁUGI WARUNKI GWARANCJI. Akceptuj warunki niniejszej gwarancji. ...

Transkrypt

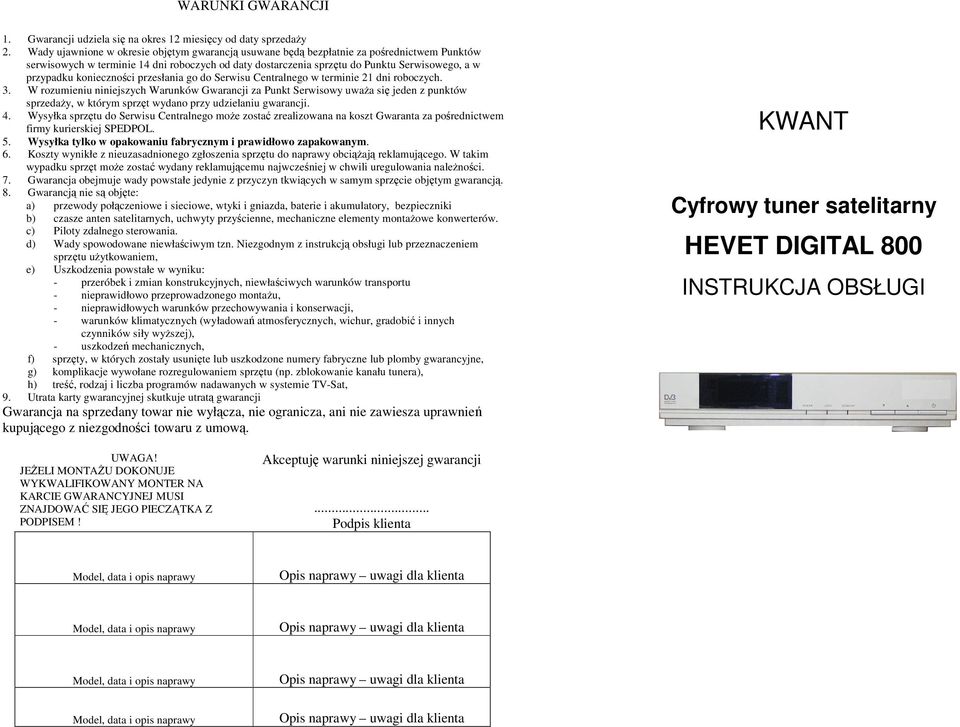

1 WARUNKI GWARANCJI 1. Gwarancji udziela si na okres 12 miesicy od daty sprzeday 2. Wady ujawnione w okresie objtym gwarancj usuwane bd bezpłatnie za porednictwem Punktów serwisowych w terminie 14 dni roboczych od daty dostarczenia sprztu do Punktu Serwisowego, a w przypadku koniecznoci przesłania go do Serwisu Centralnego w terminie 21 dni roboczych. 3. W rozumieniu niniejszych Warunków Gwarancji za Punkt Serwisowy uwaa si jeden z punktów sprzeday, w którym sprzt wydano przy udzielaniu gwarancji. 4. Wysyłka sprztu do Serwisu Centralnego moe zosta zrealizowana na koszt Gwaranta za porednictwem firmy kurierskiej SPEDPOL. 5. Wysyłka tylko w opakowaniu fabrycznym i prawidłowo zapakowanym. 6. Koszty wynikłe z nieuzasadnionego zgłoszenia sprztu do naprawy obciaj reklamujcego. W takim wypadku sprzt moe zosta wydany reklamujcemu najwczeniej w chwili uregulowania nalenoci. 7. Gwarancja obejmuje wady powstałe jedynie z przyczyn tkwicych w samym sprzcie objtym gwarancj. 8. Gwarancj nie s objte: a) przewody połczeniowe i sieciowe, wtyki i gniazda, baterie i akumulatory, bezpieczniki b) czasze anten satelitarnych, uchwyty przycienne, mechaniczne elementy montaowe konwerterów. c) Piloty zdalnego sterowania. d) Wady spowodowane niewłaciwym tzn. Niezgodnym z instrukcj obsługi lub przeznaczeniem sprztu uytkowaniem, e) Uszkodzenia powstałe w wyniku: - przeróbek i zmian konstrukcyjnych, niewłaciwych warunków transportu - nieprawidłowo przeprowadzonego montau, - nieprawidłowych warunków przechowywania i konserwacji, - warunków klimatycznych (wyładowa atmosferycznych, wichur, gradobi i innych czynników siły wyszej), - uszkodze mechanicznych, f) sprzty, w których zostały usunite lub uszkodzone numery fabryczne lub plomby gwarancyjne, g) komplikacje wywołane rozregulowaniem sprztu (np. zblokowanie kanału tunera), h) tre, rodzaj i liczba programów nadawanych w systemie TV-Sat, 9. Utrata karty gwarancyjnej skutkuje utrat gwarancji Gwarancja na sprzedany towar nie wyłcza, nie ogranicza, ani nie zawiesza uprawnie kupujcego z niezgodnoci towaru z umow. KWANT Cyfrowy tuner satelitarny HEVET DIGITAL 800 INSTRUKCJA OBSŁUGI UWAGA! JEELI MONTAU DOKONUJE WYKWALIFIKOWANY MONTER NA KARCIE GWARANCYJNEJ MUSI ZNAJDOWA SI JEGO PIECZTKA Z PODPISEM! Akceptuj warunki niniejszej gwarancji... Podpis klienta Model, data i opis naprawy Opis naprawy uwagi dla klienta Model, data i opis naprawy Opis naprawy uwagi dla klienta Model, data i opis naprawy Opis naprawy uwagi dla klienta Model, data i opis naprawy Opis naprawy uwagi dla klienta

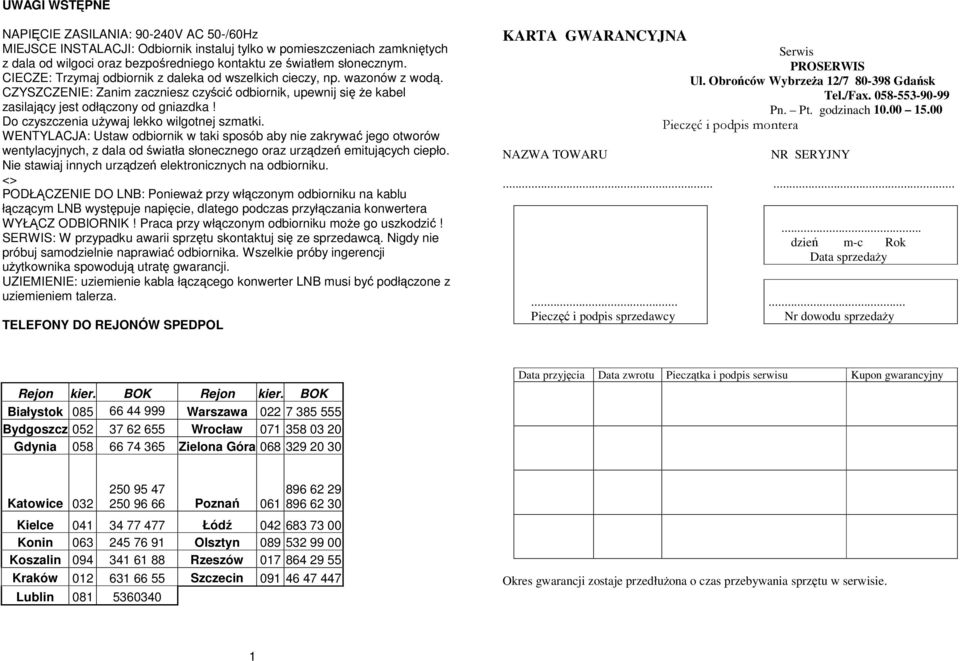

2 UWAGI WSTPNE NAPICIE ZASILANIA: V AC 50-/60Hz MIEJSCE INSTALACJI: Odbiornik instaluj tylko w pomieszczeniach zamknitych z dala od wilgoci oraz bezporedniego kontaktu ze wiatłem słonecznym. CIECZE: Trzymaj odbiornik z daleka od wszelkich cieczy, np. wazonów z wod. CZYSZCZENIE: Zanim zaczniesz czyci odbiornik, upewnij si e kabel zasilajcy jest odłczony od gniazdka! Do czyszczenia uywaj lekko wilgotnej szmatki. WENTYLACJA: Ustaw odbiornik w taki sposób aby nie zakrywa jego otworów wentylacyjnych, z dala od wiatła słonecznego oraz urzdze emitujcych ciepło. Nie stawiaj innych urzdze elektronicznych na odbiorniku. <> PODŁCZENIE DO LNB: Poniewa przy włczonym odbiorniku na kablu łczcym LNB wystpuje napicie, dlatego podczas przyłczania konwertera WYŁCZ ODBIORNIK! Praca przy włczonym odbiorniku moe go uszkodzi! SERWIS: W przypadku awarii sprztu skontaktuj si ze sprzedawc. Nigdy nie próbuj samodzielnie naprawia odbiornika. Wszelkie próby ingerencji uytkownika spowoduj utrat gwarancji. UZIEMIENIE: uziemienie kabla łczcego konwerter LNB musi by podłczone z uziemieniem talerza. TELEFONY DO REJONÓW SPEDPOL KARTA GWARANCYJNA Serwis PROSERWIS Ul. Obroców Wybrzea 12/ Gdask Tel./Fax Pn. Pt. godzinach NAZWA TOWARU NR SERYJNY Piecz i podpis sprzedawcy... dzie m-c Rok Data sprzeday... Nr dowodu sprzeday Rejon kier. BOK Rejon kier. BOK Białystok Warszawa Bydgoszcz Wrocław Gdynia Zielona Góra Data przyjcia Data zwrotu Piecztka i podpis serwisu Kupon gwarancyjny Katowice Pozna Kielce Łód Konin Olsztyn Koszalin Rzeszów Kraków Szczecin Lublin Okres gwarancji zostaje przedłuona o czas przebywania sprztu w serwisie. 1

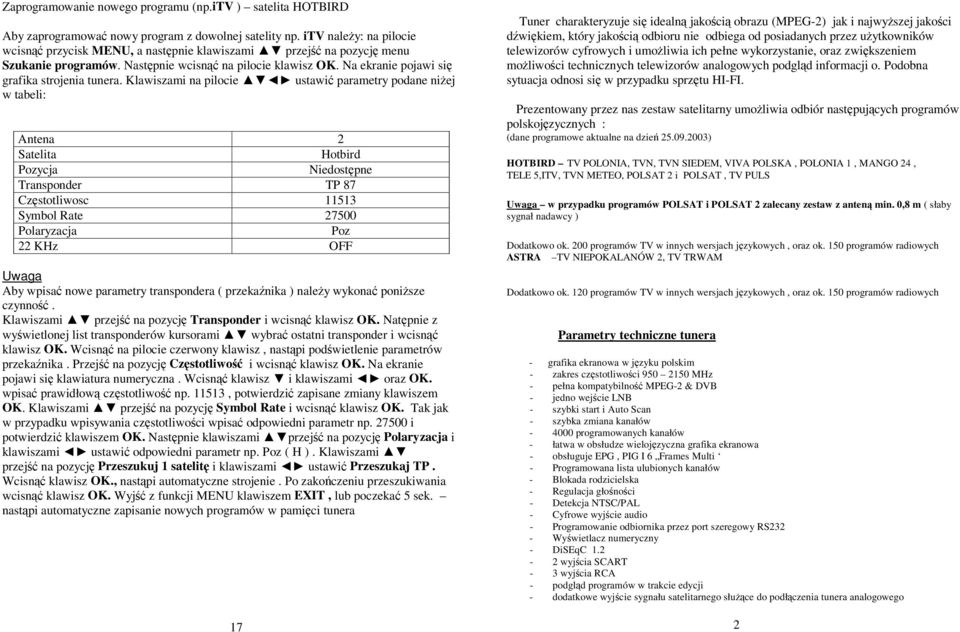

3 Zaprogramowanie nowego programu (np.itv ) satelita HOTBIRD Aby zaprogramowa nowy program z dowolnej satelity np. itv naley: na pilocie wcisn przycisk MENU, a nastpnie klawiszami przej na pozycj menu Szukanie programów. Nastpnie wcisn na pilocie klawisz OK. Na ekranie pojawi si grafika strojenia tunera. Klawiszami na pilocie ustawi parametry podane niej w tabeli: Antena 2 Satelita Hotbird Pozycja Niedostpne Transponder TP 87 Czstotliwosc Symbol Rate Polaryzacja Poz 22 KHz OFF Uwaga Aby wpisa nowe parametry transpondera ( przekanika ) naley wykona ponisze czynno. Klawiszami przej na pozycj Transponder i wcisn klawisz OK. Natpnie z wywietlonej list transponderów kursorami wybra ostatni transponder i wcisn klawisz OK. Wcisn na pilocie czerwony klawisz, nastpi podwietlenie parametrów przekanika. Przej na pozycj Czstotliwo i wcisn klawisz OK. Na ekranie pojawi si klawiatura numeryczna. Wcisn klawisz i klawiszami oraz OK. wpisa prawidłow czstotliwo np , potwierdzi zapisane zmiany klawiszem OK. Klawiszami przej na pozycj Symbol Rate i wcisn klawisz OK. Tak jak w przypadku wpisywania czstotliwoci wpisa odpowiedni parametr np i potwierdzi klawiszem OK. Nastpnie klawiszami przej na pozycj Polaryzacja i klawiszami ustawi odpowiedni parametr np. Poz ( H ). Klawiszami przej na pozycj Przeszukuj 1 satelit i klawiszami ustawi Przeszukaj TP. Wcisn klawisz OK., nastpi automatyczne strojenie. Po zakoczeniu przeszukiwania wcisn klawisz OK. Wyj z funkcji MENU klawiszem EXIT, lub poczeka 5 sek. nastpi automatyczne zapisanie nowych programów w pamici tunera 17 Tuner charakteryzuje si idealn jakoci obrazu (MPEG-2) jak i najwyszej jakoci dwikiem, który jakoci odbioru nie odbiega od posiadanych przez uytkowników telewizorów cyfrowych i umoliwia ich pełne wykorzystanie, oraz zwikszeniem moliwoci technicznych telewizorów analogowych podgld informacji o. Podobna sytuacja odnosi si w przypadku sprztu HI-FI. Prezentowany przez nas zestaw satelitarny umoliwia odbiór nastpujcych programów polskojzycznych : (dane programowe aktualne na dzie ) HOTBIRD TV POLONIA, TVN, TVN SIEDEM, VIVA POLSKA, POLONIA 1, MANGO 24, TELE 5,ITV, TVN METEO, POLSAT 2 i POLSAT, TV PULS Uwaga w przypadku programów POLSAT i POLSAT 2 zalecany zestaw z anten min. 0,8 m ( słaby sygnał nadawcy ) Dodatkowo ok. 200 programów TV w innych wersjach jzykowych, oraz ok. 150 programów radiowych ASTRA TV NIEPOKALANÓW 2, TV TRWAM Dodatkowo ok. 120 programów TV w innych wersjach jzykowych, oraz ok. 150 programów radiowych Parametry techniczne tunera - grafika ekranowa w jzyku polskim - zakres czstotliwoci MHz - pełna kompatybilno MPEG-2 & DVB - jedno wejcie LNB - szybki start i Auto Scan - szybka zmiana kanałów programowanych kanałów - łatwa w obsłudze wielojzyczna grafika ekranowa - obsługuje EPG, PIG I 6 Frames Multi - Programowana lista ulubionych kanałów - Blokada rodzicielska - Regulacja głonoci - Detekcja NTSC/PAL - Cyfrowe wyjcie audio - Programowanie odbiornika przez port szeregowy RS232 - Wywietlacz numeryczny - DiSEqC wyjcia SCART - 3 wyjcia RCA - podgld programów w trakcie edycji - dodatkowe wyjcie sygnału satelitarnego słuce do podłczenia tunera analogowego 2

4 SPECYFIKACJA TECHNICZNA 1. ZASILANIE Typ : SMPS Napicie : VOLT 50/60MHz Bezpiecznik : 250V/T2A 2. TUNER Czst. Wej. : 950 ~2150MHz Poziom sygn.wej. : -65 ~-25dBm Impedancja wej. : 75ohm Złcze ant. : Złczka typu F Zasilanie LNB : 13V/18V, max. 500mA z zabezpieczeniem Ton 22kHz : Czstotliwo kHz, amplituda 0,6+-0,2Vpp DISEqC : 1,0 i 1,2 Selekt. Kanałów : Synteza czstotl. PLL Wyjcie 0/12V DC : Max. 50mA stałe 3. DEMODULATOR Typ : Demodulator QPSK (DVB-S) Symbol Rate : 1,5~45 MS/s Inner FEC : Viterbi Convolutional Coding Rate: ½,,¾, 5 /6, Quter FEC : Reed Solomon Coding (204, 18) T=8 4. DEKODER VIDEO Strumie trasportowy : MPEG-2 ISO/IEC Profil poziomu : MPEG-2 Transmisja wej. : 1 ~ 15 MB/s Formaty Video : 4:3 i 16:9 5. DEKODER AUDIO Dekodowanie Audio : MPEG-1 ISO/IEC Layer 1 i 2 Tryb Audio : Pojedynczy (mono), Podwójny, Stereo Czst.Próbkowania : 33, 44.1 i 48kHz 6. WYJCIA AUDIO/VIDEO TV Scart : CVBS, RGB, Audio L/R, SKART VCR Scart : SCART, CVBS, Audio L/R RCA Jack : CVBS, Audio L/R 7. INTERFEJS SZEREGOWY Sygnał : RS232, max bps Typ złcza : 9-cio pionowy D-Sub (mski) 3 16

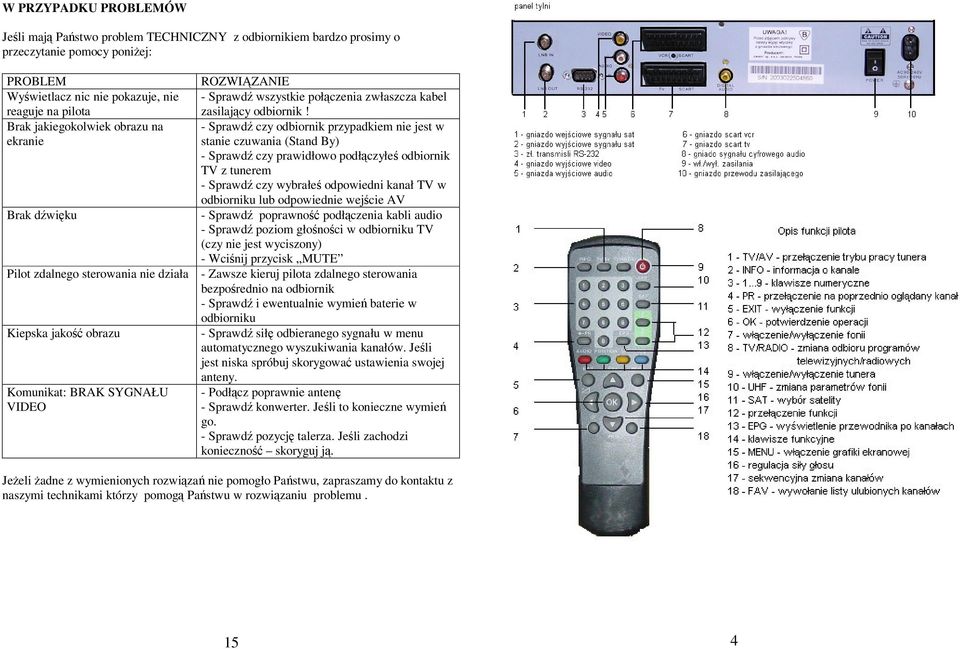

5 W PRZYPADKU PROBLEMÓW Jeli maj Pastwo problem TECHNICZNY z odbiornikiem bardzo prosimy o przeczytanie pomocy poniej: PROBLEM Wywietlacz nic nie pokazuje, nie reaguje na pilota Brak jakiegokolwiek obrazu na ekranie Brak dwiku ROZWIZANIE - Sprawd wszystkie połczenia zwłaszcza kabel zasilajcy odbiornik! - Sprawd czy odbiornik przypadkiem nie jest w stanie czuwania (Stand By) - Sprawd czy prawidłowo podłczyłe odbiornik TV z tunerem - Sprawd czy wybrałe odpowiedni kanał TV w odbiorniku lub odpowiednie wejcie AV - Sprawd poprawno podłczenia kabli audio - Sprawd poziom głonoci w odbiorniku TV (czy nie jest wyciszony) - Wcinij przycisk MUTE Pilot zdalnego sterowania nie działa - Zawsze kieruj pilota zdalnego sterowania bezporednio na odbiornik - Sprawd i ewentualnie wymie baterie w odbiorniku Kiepska jako obrazu Komunikat: BRAK SYGNAŁU VIDEO - Sprawd sił odbieranego sygnału w menu automatycznego wyszukiwania kanałów. Jeli jest niska spróbuj skorygowa ustawienia swojej anteny. - Podłcz poprawnie anten - Sprawd konwerter. Jeli to konieczne wymie go. - Sprawd pozycj talerza. Jeli zachodzi konieczno skoryguj j. Jeeli adne z wymienionych rozwiza nie pomogło Pastwu, zapraszamy do kontaktu z naszymi technikami którzy pomog Pastwu w rozwizaniu problemu. 15 4

6 Instalacja Proponujemy wykonanie instalacji satelitarnej przez wyspecjalizowan firm, lecz w przypadku samodzielnego wykonania montau prosimy o kierowanie si poniszymi wskazówkami. Lista polskich nie kodowanych kanałów cyfrowych ( dane aktualne na ) HOT BIRD 13E TV POLONIA 11,513H (SR=27500, FEC=3/4) TVN 11,408V (SR=27500, FEC=3/4) TVN7 11,408V (SR=27500, FEC=3/4) TVN METEO 11,408V (SR=27500, FEC=3/4) MANGO 24 11,408V (SR=27500, FEC=3/4) POLSAT 1 11,413H (SR=6200, FEC=7/8) POLSAT 2 INT. 11,413H (SR=6200, FEC=7/8) TELE 5 12,322H (SR=27500, FEC=3/4) PILOT TV 11,408H (SR=27500, FEC=3/4) TV PULS 12,322H (SR=27500, FEC=3/4) VIVA POLSKA 11,640H (SR=27500, FEC=3/4) POLONIA 1 11,513H (SR=27500, FEC=3/4) TV PULS H (SR=27500, FEC=3/4) Zamontowa anten satelitarn z konwerterem i podłczonym do niego przewodem antenowym do stojaka (nie bdcego na wyposaeniu zestawu) na cianie budynku zwracajc szczególn uwag na prawidłowy kierunek w stosunku do sygnału nadawanego z danej satelity (południowo-zachodni). Sygnał skierowany jest w stosunku do ziemi pod ktem 32 i nie moe by ograniczany przez adne przeszkody (drzewa, budynki, wzniesienia itp.). Ustawi anten w pozycji pionowej. Zabronione jest instalowanie anten do instalacji odgromowych. Nastpnie podłczy tuner wg schematu załczonego do instrukcji obsługi, zwracajc uwag na prawidłowe załoenie złcza F (brak zwarcia midzy ekranem a rdzeniem przewodu antenowego. Włczy odbiornik TV na dowolny program. Włczy tuner przyciskiem (2) nastpi przełczenie TV na odbiór sygnału z tunera satelitarnego (dotyczy tych odbiorników TV, które s przełczane przez sygnał eurozłcza, w innym przypadku wcisn na pilocie TV przycisk AV lub O). Wybra z listy programów np. program TVN Obserwujc ekran telewizora ustawi anten w skrajnym połoeniu pionowo w stosunku do ziemi. Nastpnie skokowo co dwa stopnie obraca w przeciwnym kierunku pamitajc, e tuner musi mie ok. 3 s. zwłok na przetworzenie sygnału. Po przesuniciu anteny w skrajne ssiednie połoenie podnie anten o około 3 stopnie i czynnoci powtórzy a do pojawienia si szukanego programu ASTRA 1 19,2E TV TRWAM H (SR=22000, FEC=5/6) 5 14

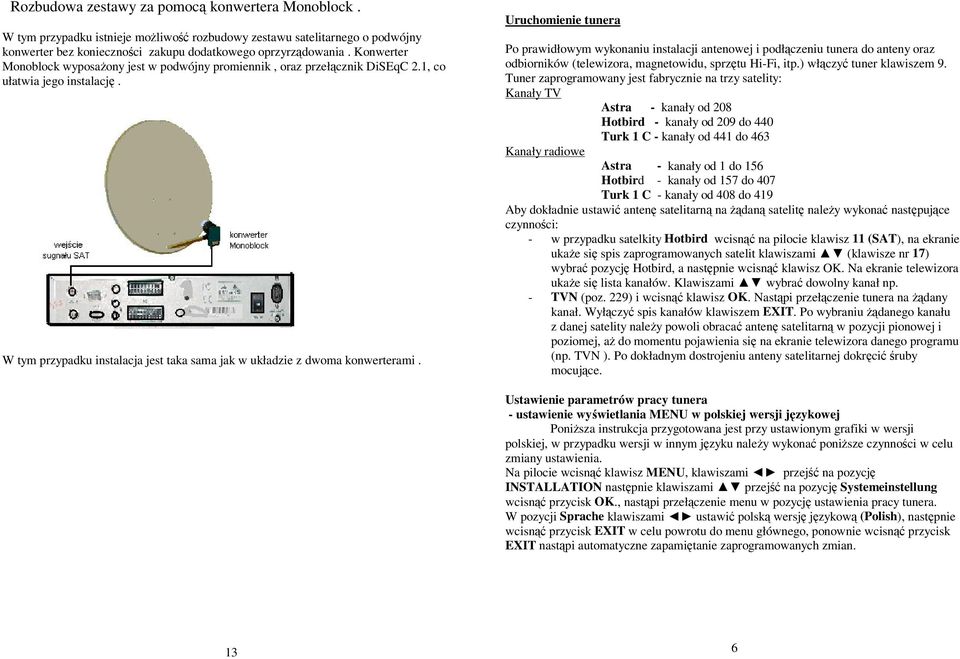

7 Rozbudowa zestawy za pomoc konwertera Monoblock. W tym przypadku istnieje moliwo rozbudowy zestawu satelitarnego o podwójny konwerter bez koniecznoci zakupu dodatkowego oprzyrzdowania. Konwerter Monoblock wyposaony jest w podwójny promiennik, oraz przełcznik DiSEqC 2.1, co ułatwia jego instalacj. W tym przypadku instalacja jest taka sama jak w układzie z dwoma konwerterami. Uruchomienie tunera Po prawidłowym wykonaniu instalacji antenowej i podłczeniu tunera do anteny oraz odbiorników (telewizora, magnetowidu, sprztu Hi-Fi, itp.) włczy tuner klawiszem 9. Tuner zaprogramowany jest fabrycznie na trzy satelity: Kanały TV Astra - kanały od 208 Hotbird - kanały od 209 do 440 Turk 1 C - kanały od 441 do 463 Kanały radiowe Astra - kanały od 1 do 156 Hotbird - kanały od 157 do 407 Turk 1 C - kanały od 408 do 419 Aby dokładnie ustawi anten satelitarn na dan satelit naley wykona nastpujce czynnoci: - w przypadku satelkity Hotbird wcisn na pilocie klawisz 11 (SAT), na ekranie ukae si spis zaprogramowanych satelit klawiszami (klawisze nr 17) wybra pozycj Hotbird, a nastpnie wcisn klawisz OK. Na ekranie telewizora ukae si lista kanałów. Klawiszami wybra dowolny kanał np. - TVN (poz. 229) i wcisn klawisz OK. Nastpi przełczenie tunera na dany kanał. Wyłczy spis kanałów klawiszem EXIT. Po wybraniu danego kanału z danej satelity naley powoli obraca anten satelitarn w pozycji pionowej i poziomej, a do momentu pojawienia si na ekranie telewizora danego programu (np. TVN ). Po dokładnym dostrojeniu anteny satelitarnej dokrci ruby mocujce. Ustawienie parametrów pracy tunera - ustawienie wywietlania MENU w polskiej wersji jzykowej Ponisza instrukcja przygotowana jest przy ustawionym grafiki w wersji polskiej, w przypadku wersji w innym jzyku naley wykona ponisze czynnoci w celu zmiany ustawienia. Na pilocie wcisn klawisz MENU, klawiszami przej na pozycj INSTALLATION nastpnie klawiszami przej na pozycj Systemeinstellung wcisn przycisk OK., nastpi przełczenie menu w pozycj ustawienia pracy tunera. W pozycji Sprache klawiszami ustawi polsk wersj jzykow (Polish), nastpnie wcisn przycisk EXIT w celu powrotu do menu głównego, ponownie wcisn przycisk EXIT nastpi automatyczne zapamitanie zaprogramowanych zmian. 13 6

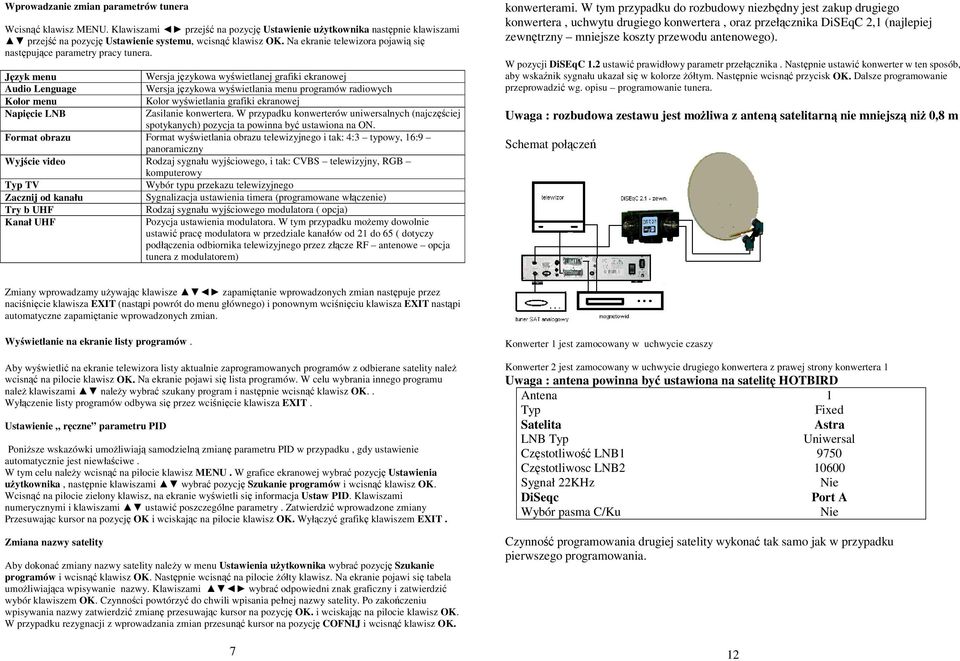

8 Wprowadzanie zmian parametrów tunera Wcisn klawisz MENU. Klawiszami przej na pozycj Ustawienie uytkownika nastpnie klawiszami przej na pozycj Ustawienie systemu, wcisn klawisz OK. Na ekranie telewizora pojawi si nastpujce parametry pracy tunera. Jzyk menu Wersja jzykowa wywietlanej grafiki ekranowej Audio Lenguage Wersja jzykowa wywietlania menu programów radiowych Kolor menu Kolor wywietlania grafiki ekranowej Napicie LNB Zasilanie konwertera. W przypadku konwerterów uniwersalnych (najczciej spotykanych) pozycja ta powinna by ustawiona na ON. Format obrazu Format wywietlania obrazu telewizyjnego i tak: 4:3 typowy, 16:9 panoramiczny Wyjcie video Rodzaj sygnału wyjciowego, i tak: CVBS telewizyjny, RGB komputerowy Typ TV Wybór typu przekazu telewizyjnego Zacznij od kanału Sygnalizacja ustawienia timera (programowane włczenie) Try b UHF Rodzaj sygnału wyjciowego modulatora ( opcja) Kanał UHF Pozycja ustawienia modulatora. W tym przypadku moemy dowolnie ustawi prac modulatora w przedziale kanałów od 21 do 65 ( dotyczy podłczenia odbiornika telewizyjnego przez złcze RF antenowe opcja tunera z modulatorem) konwerterami. W tym przypadku do rozbudowy niezbdny jest zakup drugiego konwertera, uchwytu drugiego konwertera, oraz przełcznika DiSEqC 2,1 (najlepiej zewntrzny mniejsze koszty przewodu antenowego). W pozycji DiSEqC 1.2 ustawi prawidłowy parametr przełcznika. Nastpnie ustawi konwerter w ten sposób, aby wskanik sygnału ukazał si w kolorze ółtym. Nastpnie wcisn przycisk OK. Dalsze programowanie przeprowadzi wg. opisu programowanie tunera. Uwaga : rozbudowa zestawu jest moliwa z anten satelitarn nie mniejsz ni 0,8 m Schemat połcze Zmiany wprowadzamy uywajc klawisze zapamitanie wprowadzonych zmian nastpuje przez nacinicie klawisza EXIT (nastpi powrót do menu głównego) i ponownym wciniciu klawisza EXIT nastpi automatyczne zapamitanie wprowadzonych zmian. Wywietlanie na ekranie listy programów. Aby wywietli na ekranie telewizora listy aktualnie zaprogramowanych programów z odbierane satelity nale wcisn na pilocie klawisz OK. Na ekranie pojawi si lista programów. W celu wybrania innego programu nale klawiszami naley wybra szukany program i nastpnie wcisn klawisz OK.. Wyłczenie listy programów odbywa si przez wcinicie klawisza EXIT. Ustawienie rczne parametru PID Ponisze wskazówki umoliwiaj samodzieln zmian parametru PID w przypadku, gdy ustawienie automatycznie jest niewłaciwe. W tym celu naley wcisn na pilocie klawisz MENU. W grafice ekranowej wybra pozycj Ustawienia uytkownika, nastpnie klawiszami wybra pozycj Szukanie programów i wcisn klawisz OK. Wcisn na pilocie zielony klawisz, na ekranie wywietli si informacja Ustaw PID. Klawiszami numerycznymi i klawiszami ustawi poszczególne parametry. Zatwierdzi wprowadzone zmiany Przesuwajc kursor na pozycj OK i wciskajc na pilocie klawisz OK. Wyłczy grafik klawiszem EXIT. Zmiana nazwy satelity Aby dokona zmiany nazwy satelity naley w menu Ustawienia uytkownika wybra pozycj Szukanie programów i wcisn klawisz OK. Nastpnie wcisn na pilocie ółty klawisz. Na ekranie pojawi si tabela umoliwiajca wpisywanie nazwy. Klawiszami wybra odpowiedni znak graficzny i zatwierdzi wybór klawiszem OK. Czynnoci powtórzy do chwili wpisania pełnej nazwy satelity. Po zakoczeniu wpisywania nazwy zatwierdzi zmian przesuwajc kursor na pozycj OK. i wciskajc na pilocie klawisz OK. W przypadku rezygnacji z wprowadzania zmian przesun kursor na pozycj COFNIJ i wcisn klawisz OK. 7 Konwerter 1 jest zamocowany w uchwycie czaszy Konwerter 2 jest zamocowany w uchwycie drugiego konwertera z prawej strony konwertera 1 Uwaga : antena powinna by ustawiona na satelit HOTBIRD Antena 1 Typ Fixed Satelita Astra LNB Typ Uniwersal Czstotliwo LNB Czstotliwosc LNB Sygnał 22KHz Nie DiSeqc Port A Wybór pasma C/Ku Nie Czynno programowania drugiej satelity wykona tak samo jak w przypadku pierwszego programowania. 12

9 klawisz OK. Po zakoczeniu wprowadzania zmian wcisn klawisz EXIT. Wyłczy menu klawiszem EXIT. -programowanie samoczynnego włczenia i wyłczenia tunera Wcisn klawisz MENU. Klawiszami przełczy na pozycj Time Reservation. Klawiszami wybra pozycj Time Reservation i wcisn klawisz OK. Na ekranie telewizora pojawi si menu samoczynnego włczenia i wyłczenia tunera, i tak: Nr programu wyłcznika kolejne włczenie od 1 do 10 Włcz kanał wybrany kanał Typ wyłcznika czasowego rodzaj pracy: Raz jednorazowa codziennie co tydzie co miesic Event Type moliwe typy pracy: włczenie wyłczenie Dostpny dostpno Dni miesica miesic dzie czas godzina włczenia Po wprowadzeniu zmian wcisn klawisz EXIT, nastpi powrót do menu głównego. Ponowne wcinicie klawisza EXIT spowoduje zapamitanie wprowadzonych zmian i wyłczenie menu. Podłczenie tunera analogowego Tuner wyposaony jest dodatkowo w wyjcie sygnałowe umoliwiajce podłczenie tunera analogowego i odbiór programów satelitarnych nadawanych w przekazie analogowym. Do tego celu słuy dodatkowe wyjcie F znajdujce si pod wejciem sygnału satelitarnego w tylnim panelu tunera i oznaczonym napisem RECEIVER. Tuner analogowy naley połczy z tunerem za pomoc przewodu antenowego zakoczonym złczami F. Sygnał przekazywany jest do tunera analogowego przy pracy tunera cyfrowego w pozycji czuwania (wyłczony) i dotyczy sygnału z konwertera umieszczonego w uchwycie czaszy (nie jest przekazywany sygnał np. z dodatkowego konwertera). Rozbudowa zestawu satelitarnego Zestaw satelitarny moemy przystosowa do odbioru programów z dwóch satelit : ASTRA i HOTBIRD. Do tego słu np. układy antenowe z dwoma 11 Programowanie tunera dołczanie nowych kanalów - ustawienie parametrów anteny satelitarnej Wcisn na pilocie klawisz MENU i ukae si grafika ekranowa: Manager programów (Przewodnik kanałów) Przewodnik po programach (Informator kanałów) Timer (Ustawienie czasowe) Programy TV (Kanały telewizyjne) Program radiowy (Kanały radiowe) Time Adjust (Ustawienie zegara i daty) Time Reservation (Ustawienie czasu pracy tunera) Ustawienia uytkownika Ustawienia anteny (parametry anteny) (Instalacja) Szukanie programów (strojenie kanałów) Ustawienia systemu (parametry tunera) Blokowanie kanałów (kod dostpu) Ustawienia fabryczne (powrót do ustawie producenta) Nastpnie klawiszami przej na pozycj Ustawienia uytkownika i klawiszami wybra funkcj ustawienia parametrów anteny (Ustawienia anteny). Wcisn przycisk OK. Przyciskami i OK ustawi nastpujce parametry. Antena 1 Typ Fixed Satelita Hotbird LNB Typ Universal Czstotliwo LNB Czstotliwo LNB Sygnał 22KHz Nie DiSeqc Nie Wybór pasma C/Ku Nie Po ustawieniu powyszych parametrów nacisn przycisk EXIT, a nastpnie potwierdzi ustawienia przełczajc klawiszem pilota na OK i wcisn przycisk na pilocie OK nastpi zapamitanie wprowadzonych zmian. 8

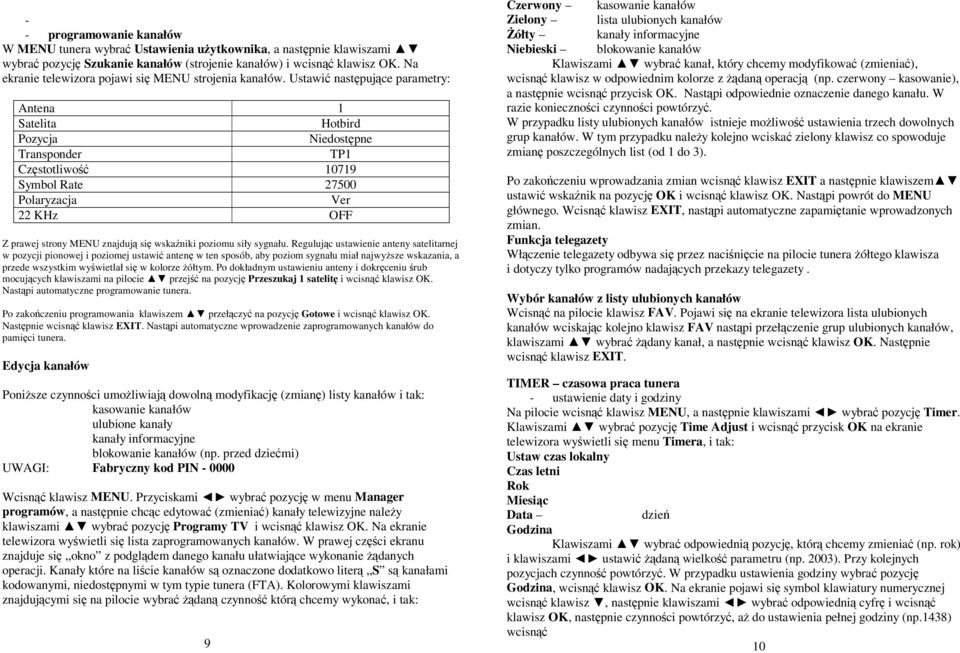

10 - - programowanie kanałów W MENU tunera wybra Ustawienia uytkownika, a nastpnie klawiszami wybra pozycj Szukanie kanałów (strojenie kanałów) i wcisn klawisz OK. Na ekranie telewizora pojawi si MENU strojenia kanałów. Ustawi nastpujce parametry: Antena 1 Satelita Hotbird Pozycja Niedostpne Transponder TP1 Czstotliwo Symbol Rate Polaryzacja Ver 22 KHz OFF Z prawej strony MENU znajduj si wskaniki poziomu siły sygnału. Regulujc ustawienie anteny satelitarnej w pozycji pionowej i poziomej ustawi anten w ten sposób, aby poziom sygnału miał najwysze wskazania, a przede wszystkim wywietlał si w kolorze ółtym. Po dokładnym ustawieniu anteny i dokrceniu rub mocujcych klawiszami na pilocie przej na pozycj Przeszukaj 1 satelit i wcisn klawisz OK. Nastpi automatyczne programowanie tunera. Po zakoczeniu programowania klawiszem przełczy na pozycj Gotowe i wcisn klawisz OK. Nastpnie wcisn klawisz EXIT. Nastpi automatyczne wprowadzenie zaprogramowanych kanałów do pamici tunera. Edycja kanałów Ponisze czynnoci umoliwiaj dowoln modyfikacj (zmian) listy kanałów i tak: kasowanie kanałów ulubione kanały kanały informacyjne blokowanie kanałów (np. przed dziemi) UWAGI: Fabryczny kod PIN Wcisn klawisz MENU. Przyciskami wybra pozycj w menu Manager programów, a nastpnie chcc edytowa (zmienia) kanały telewizyjne naley klawiszami wybra pozycj Programy TV i wcisn klawisz OK. Na ekranie telewizora wywietli si lista zaprogramowanych kanałów. W prawej czci ekranu znajduje si okno z podgldem danego kanału ułatwiajce wykonanie danych operacji. Kanały które na licie kanałów s oznaczone dodatkowo liter S s kanałami kodowanymi, niedostpnymi w tym typie tunera (FTA). Kolorowymi klawiszami znajdujcymi si na pilocie wybra dan czynno któr chcemy wykona, i tak: 9 Czerwony kasowanie kanałów Zielony lista ulubionych kanałów ółty kanały informacyjne Niebieski blokowanie kanałów Klawiszami wybra kanał, który chcemy modyfikowa (zmienia), wcisn klawisz w odpowiednim kolorze z dan operacj (np. czerwony kasowanie), a nastpnie wcisn przycisk OK. Nastpi odpowiednie oznaczenie danego kanału. W razie koniecznoci czynnoci powtórzy. W przypadku listy ulubionych kanałów istnieje moliwo ustawienia trzech dowolnych grup kanałów. W tym przypadku naley kolejno wciska zielony klawisz co spowoduje zmian poszczególnych list (od 1 do 3). Po zakoczeniu wprowadzania zmian wcisn klawisz EXIT a nastpnie klawiszem ustawi wskanik na pozycj OK i wcisn klawisz OK. Nastpi powrót do MENU głównego. Wcisn klawisz EXIT, nastpi automatyczne zapamitanie wprowadzonych zmian. Funkcja telegazety Włczenie telegazety odbywa si przez nacinicie na pilocie tunera ółtego klawisza i dotyczy tylko programów nadajcych przekazy telegazety. Wybór kanałów z listy ulubionych kanałów Wcisn na pilocie klawisz FAV. Pojawi si na ekranie telewizora lista ulubionych kanałów wciskajc kolejno klawisz FAV nastpi przełczenie grup ulubionych kanałów, klawiszami wybra dany kanał, a nastpnie wcisn klawisz OK. Nastpnie wcisn klawisz EXIT. TIMER czasowa praca tunera - ustawienie daty i godziny Na pilocie wcisn klawisz MENU, a nastpnie klawiszami wybra pozycj Timer. Klawiszami wybra pozycj Time Adjust i wcisn przycisk OK na ekranie telewizora wywietli si menu Timera, i tak: Ustaw czas lokalny Czas letni Rok Miesic Data dzie Godzina Klawiszami wybra odpowiedni pozycj, któr chcemy zmienia (np. rok) i klawiszami ustawi dan wielko parametru (np. 2003). Przy kolejnych pozycjach czynno powtórzy. W przypadku ustawienia godziny wybra pozycj Godzina, wcisn klawisz OK. Na ekranie pojawi si symbol klawiatury numerycznej wcisn klawisz, nastpnie klawiszami wybra odpowiedni cyfr i wcisn klawisz OK, nastpnie czynnoci powtórzy, a do ustawienia pełnej godziny (np.1438) wcisn 10
