Centrala oddymiania RZN 4402/04-K

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Centrala oddymiania RZN 4402/04-K"

Transkrypt

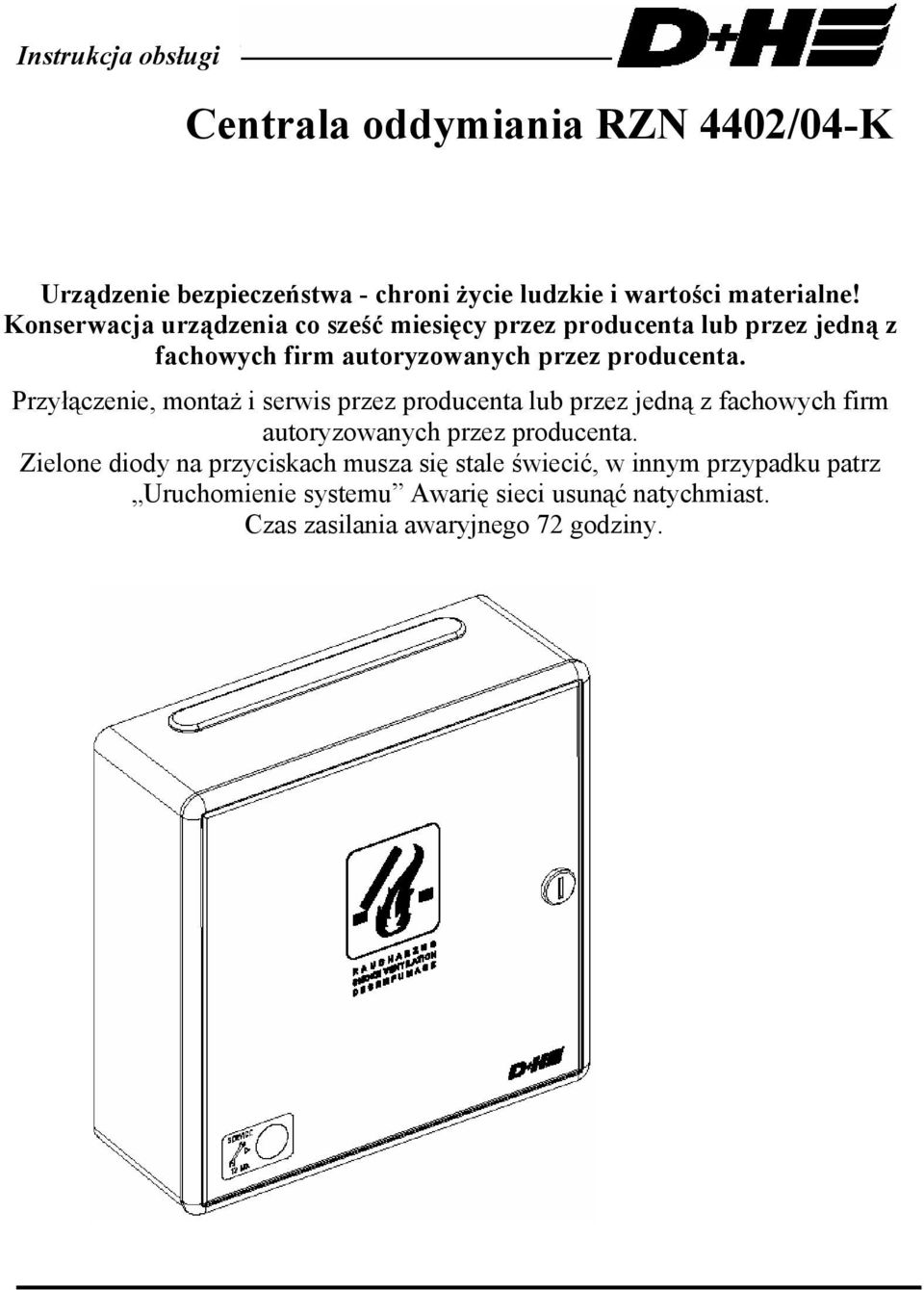

1 Instrukcja obsługi Centrala oddymiania RZN 4402/04-K Urządzenie bezpieczeństwa - chroni życie ludzkie i wartości materialne! Konserwacja urządzenia co sześć miesięcy przez producenta lub przez jedną z fachowych firm autoryzowanych przez producenta. Przyłączenie, montaż i serwis przez producenta lub przez jedną z fachowych firm autoryzowanych przez producenta. Zielone diody na przyciskach musza się stale świecić, w innym przypadku patrz Uruchomienie systemu Awarię sieci usunąć natychmiast. Czas zasilania awaryjnego 72 godziny.

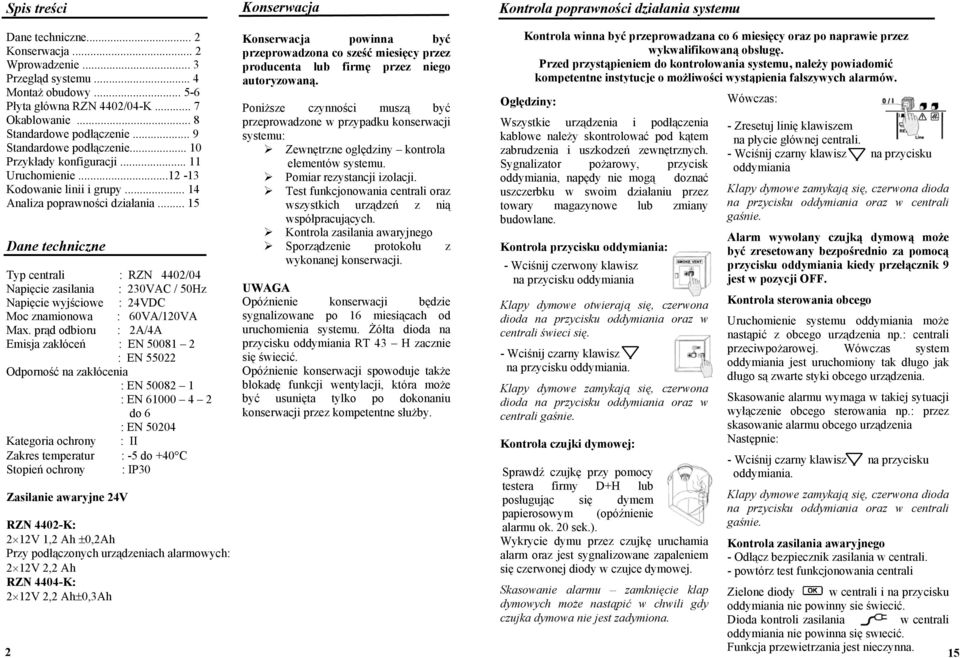

2 Spis treści Konserwacja Kontrola poprawności działania systemu Dane techniczne... 2 Konserwacja... 2 Wprowadzenie... 3 Przegląd systemu... 4 Montaż obudowy Płyta główna RZN 4402/04-K... 7 Okablowanie... 8 Standardowe podłączenie... 9 Standardowe podłączenie Przykłady konfiguracji Uruchomienie Kodowanie linii i grupy Analiza poprawności działania Dane techniczne Typ centrali : RZN 4402/04 Napięcie zasilania : 230VAC / 50Hz Napięcie wyjściowe : 24VDC Moc znamionowa : 60VA/120VA Max. prąd odbioru : 2A/4A Emisja zakłóceń : EN : EN Odporność na zakłócenia : EN : EN do 6 : EN Kategoria ochrony : II Zakres temperatur : -5 do +40 C Stopień ochrony : IP30 Zasilanie awaryjne 24V RZN 4402-K: 2 12V 1,2 Ah ±0,2Ah Przy podłączonych urządzeniach owych: 2 12V 2,2 Ah RZN 4404-K: 2 12V 2,2 Ah±0,3Ah Konserwacja powinna być przeprowadzona co sześć miesięcy przez producenta lub firmę przez niego autoryzowaną. Poniższe czynności muszą być przeprowadzone w przypadku konserwacji systemu: Zewnętrzne oględziny kontrola elementów systemu. Pomiar rezystancji izolacji. Test funkcjonowania centrali oraz wszystkich urządzeń z nią współpracujących. Kontrola zasilania awaryjnego Sporządzenie protokołu z wykonanej konserwacji. UWAGA Opóźnienie konserwacji będzie sygnalizowane po 16 miesiącach od uruchomienia systemu. Żółta dioda na przycisku oddymiania RT 43 H zacznie się świecić. Opóźnienie konserwacji spowoduje także blokadę funkcji wentylacji, która może być usunięta tylko po dokonaniu konserwacji przez kompetentne służby. Kontrola winna być przeprowadzana co 6 miesięcy oraz po naprawie przez wykwalifikowaną obsługę. Przed przystąpieniem do kontrolowania systemu, należy powiadomić kompetentne instytucje o możliwości wystąpienia fałszywych ów. Oględziny: Wszystkie urządzenia i podłączenia kablowe należy skontrolować pod kątem zabrudzenia i uszkodzeń zewnętrznych. Sygnalizator pożarowy, przycisk oddymiania, napędy nie mogą doznać uszczerbku w swoim działaniu przez towary magazynowe lub zmiany budowlane. Kontrola przycisku oddymiania: - Wciśnij czerwony klawisz na przycisku oddymiania Klapy dymowe otwierają się, czerwona dioda na przycisku oddymiania oraz w centrali świeci się. - Wciśnij czarny klawisz na przycisku oddymiania. Klapy dymowe zamykają się, czerwona dioda na przycisku oddymiania oraz w centrali gaśnie. Kontrola czujki dymowej: Sprawdź czujkę przy pomocy testera firmy D+H lub posługując się dymem papierosowym (opóźnienie u ok. 20 sek.). Wykrycie dymu przez czujkę uruchamia oraz jest sygnalizowane zapaleniem się czerwonej diody w czujce dymowej. Skasowanie u zamknięcie klap dymowych może nastąpić w chwili gdy czujka dymowa nie jest zadymiona. Wówczas: - Zresetuj linię klawiszem na płycie głównej centrali. - Wciśnij czarny klawisz na przycisku oddymiania Klapy dymowe zamykają się, czerwona dioda na przycisku oddymiania oraz w centrali gaśnie. Alarm wywołany czujką dymową może być zresetowany bezpośrednio za pomocą przycisku oddymiania kiedy przełącznik 9 jest w pozycji OFF. Kontrola sterowania obcego Uruchomienie systemu oddymiania może nastąpić z obcego urządzenia np.: centrali przeciwpożarowej. Wówczas system oddymiania jest uruchomiony tak długo jak długo są zwarte styki obcego urządzenia. Skasowanie u wymaga w takiej sytuacji wyłączenie obcego sterowania np.: przez skasowanie u obcego urządzenia Następnie: - Wciśnij czarny klawisz na przycisku oddymiania. Klapy dymowe zamykają się, czerwona dioda na przycisku oddymiania oraz w centrali gaśnie. Kontrola zasilania awaryjnego - Odłącz bezpiecznik zasilania w centrali. - powtórz test funkcjonowania centrali Zielone diody w centrali i na przycisku oddymiania nie powinny się świecić. Dioda kontroli zasilania w centrali oddymiania nie powinna się świecić. Funkcja przewietrzania jest nieczynna. 2 15

3 Dekodowania linii i Grupy Następujące funkcje mogą być ustawiane za pomocą przełączników zainstalowanych na płycie głównej centrali Przełącznik 1 w pozycji ON Limitowany czas działania napędu. Używając potencjometru czas otwierania może być limitowany. Po naciśnięciu przycisku wentylacji napęd będzie działał tak długo aż minie czas nastawiony przy pomocy potencjometru. Przełącznik 2 w pozycji ON Limitowany czas wentylacji. Używając potencjometru czas wentylacji może być ustalony. Siłownik będzie automatycznie się zamykał klapę wentylacyjną po upływie ustalonego czasu. Przełącznik 3 w pozycji ON Jeżeli przełącznik 1 jest w pozycji ON limitowany czas działania napędu może być reaktywowany. Przełącznik 4 w pozycji ON Zamykanie przy uszkodzeniu zasilania. W przypadku uszkodzenia zasilania napęd będzie się zamykał. Funkcja jest aktywna tylko gdy przełącznik 5 jest w pozycji ON. Przełącznik 5 w pozycji ON Klapy wentylacyjne zamykają się do krańcowej pozycji przez jednokrotne naciśnięcie przycisku wentylacji. Kiedy przełącznik 5 jest w pozycji OFF, klapy zamykają się tak długo jak długo jest wciśnięty przycisk wentylacji oraz funkcja Zamykanie przy uszkodzonym zasilaniu jest nieczynna. Przełącznik 6 w pozycji ON Klapy wentylacyjne otwierają się do krańcowej pozycji przez jednokrotne naciśnięcie przycisku wentylacji. Jeżeli przełącznik 6 jest w pozycji OFF, klapy będą się otwierały tylko tak długo jak długo jest wciśnięty przycisk przewietrzania. Przełącznik 7 w pozycji ON Panel kontrolny będzie sygnalizował, to znaczy system będzie się otwierał przy uszkodzonej linii (np.: przy uszkodzeniu detektora dymu lub zwarciu). Przełącznik 8 w pozycji ON Centrala sterująca będzie sygnalizowała w przypadku uszkodzenia grupy (np. w przypadku uszkodzenia linii kontrolnej) Przy zastosowaniu detektora np. THE 4 przełącznik 8 musi być w pozycji ON. Wprowadzenie Systemy oddymiania są ważnym elementem systemów zapobiegania skutkom pożarów Systemy oddymiania są urządzeniami zapobiegającymi skutkom pożarów. Wypełniają one ważne funkcje w przypadku pożaru. Ochraniają życie ludzkie przez odprowadzenie: dymu, trujących wyziewów oraz gorącego powietrza z dróg ewakuacyjnych. ie działanie ułatwia opuszczenie budynku przez osoby cywilne oraz przyśpiesza akcję gaśniczą straży pożarnej. W konsekwencji następuje zmniejszenie utraty dóbr materialnych spowodowanych pożarem. Warunkiem spełnienia wyżej wymienionych zadań jest absolutnie niezawodne działanie systemów w przypadku pożaru. Tylko wyspecjalizowany personel autoryzowany przez producenta, posiadający doświadczenie w instalowaniu i obsłudze systemów pożarowych może brać odpowiedzialność za prawidłowe funkcjonowanie i zagwarantować przydatność produktu dla rozpatrywanych systemów. Wobec powyższego regularna konserwacja i sprawdzanie gotowości funkcjonowania są niezbędne i muszą być wykonywane. Tylko regularna i profesjonalna konserwacja gwarantuje niezbędne, ciągłe i bezpieczne funkcjonowanie systemu Tylko autoryzowane specjalistyczne brygady są upoważnione do instalacji i konserwacji systemów oddymiania oraz ich elementów konstruowanych i dystrybuowanych przez koncern D+H.Wszyscy partnerzy koncernu D+H posiadający autoryzację producenta poddają się szkoleniom podnoszącym ich kwalifikacje i doświadczenie. Systemy oddymiania musza być konserwowane co pół roku przez autoryzowanych specjalistów Akumulatory zasilania awaryjnego muszą być kontrolowane co sześć miesięcy przez osobę, która jest przeszkolona do tego zadania. Przełącznik 9 w pozycji ON Sygnalizacja u nie może być skasowana przez jednokrotne wciśniecie klawisza na przycisku oddymiania. Przełącznik 10 w pozycji ON System oddymiania jest uruchamiany na okres 30 min w odstępach dwuminutowych zgodnie z VdS

4 Podgląd systemu Grupa napędów Moduł końcowy 2 47kΩ załączony? Podłącz zasilanie. Dioda kontrolna świeci się? Podłącz baterie Dioda OK. baterii świeci się? Sprawdź /reset oraz wentylację. Otwieranie i zamykanie klap dymowych funkcjonuje? Moduł końcowy musi być umieszczony przy ostatnim siłowniku (w puszce rozgałęźnej) lub w przypadku braku siłowników w centralce MOT zaciski: 5 żółty 6 i 7 czarny. Sprawdź bezpieczniki sieciowe oraz bezpieczniki obwodu zasilania w centralce. Brak zasilania, jest wyłączona lub uszkodzony jest jeden z bezpieczników. Zamień biegunowość w obwodzie siłowników. Zasilanie 230V/50Hz Urządzenia optycznego lub akustycznego u* Tablica sygnalizacyjna* Styki sygnalizacyjne* Przekaźnik wiatr/deszcz* Sygnały sterujące urządzeń obcych Przycisk oddymiania Detektor termiczny lub dymowy Przyciski wentylacji* * Dodatkowe wyposażenie, o które może być rozbudowany system oddymiania. 4 13

5 drzwiczki Sworzeń łączeniowy obudowa Uruchomianie systemu Montaż obudowy Czy wszystkie kable są podłączone? Wymiary W H D: mm Kolor obudowy Standardowy: RAL 2011 zgodnie z VdS 2592 Wszystkie niezbędne elementy systemu są podłączone? Elementy systemu są monitorowane Uszkodzenie systemu jest sygnalizowane jako przez centralę sterującą. Klapy dymowe otwierają się samodzielnie i mogą być zamknięte po spełnieniu określonych warunków. framuga drzwiczek montaż natynkowy Przełączniki ustawione zgodnie z rysunkiem? Czy 10kΩ rezystor jest w przycisku RT 42? Czy 10kΩ rezystor jest w ostatniej czujce? element usztywniający montaż podtynkowy* Częściowe lub niekąpletne podłączenie może spowodować wadliwe działanie systemu Sprawdź następujące połączenia: główne 230V, napędów, przycisków oddymiania oraz jeżeli to konieczne czujek dymowych i przycisków przewietrzania. Zmodyfikuj kodujących rysunku: osłona kabli ustawienie przełączników na płycie głównej wg. Rezystor końcowy musi być umieszczony w ostatnim przycisku oddymiania na zaciskach 3 i 8 (patrz standardowy układ połączeń). Rezystor końcowy musi być umieszczony w ostatniej czujce na zaciskach 2 i 4 lub w centrali RM zaciski 1 i 2 przy braku czujek (patrz standardowy układ połączeń) pokrywa kabli montaż natynkowy * zestaw do montażu podtynkowego UPS 44-K haki mocujące montaż podtynkowy* framuga drzwiczek montaż podtynkowy ( mm)* 12 5

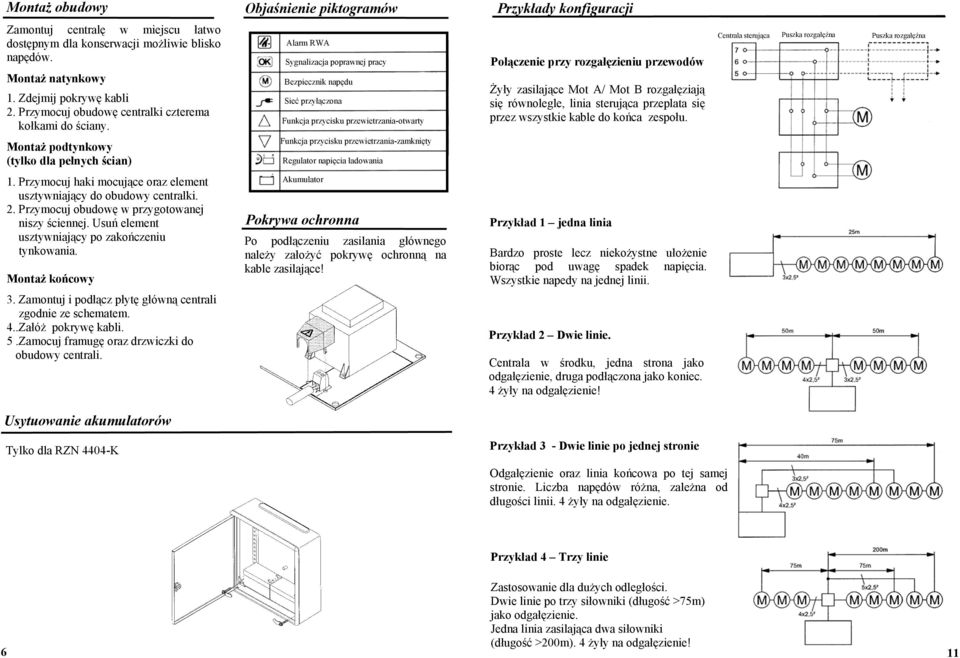

6 Montaż obudowy Objaśnienie piktogramów Przykłady konfiguracji Zamontuj centralę w miejscu łatwo dostępnym dla konserwacji możliwie blisko napędów. Montaż natynkowy 1. Zdejmij pokrywę kabli 2. Przymocuj obudowę centralki czterema kołkami do ściany. Montaż podtynkowy (tylko dla pełnych ścian) Alarm RWA Sygnalizacja poprawnej pracy Bezpiecznik napędu Sieć przyłączona Funkcja przycisku przewietrzania-otwarty Funkcja przycisku przewietrzania-zamknięty Regulator napięcia ładowania Połączenie przy rozgałęzieniu przewodów Żyły zasilające Mot A/ Mot B rozgałęziają się równolegle, sterująca przeplata się przez wszystkie kable do końca zespołu. Centrala sterująca Puszka rozgałęźna Puszka rozgałęźna 1. Przymocuj haki mocujące oraz element usztywniający do obudowy centralki. 2. Przymocuj obudowę w przygotowanej niszy ściennej. Usuń element usztywniający po zakończeniu tynkowania. Montaż końcowy 3. Zamontuj i podłącz płytę główną centrali zgodnie ze schematem. 4..Załóż pokrywę kabli. 5.Zamocuj framugę oraz drzwiczki do obudowy centrali. Akumulator Pokrywa ochronna Po podłączeniu zasilania głównego należy założyć pokrywę ochronną na kable zasilające! Przykład 1 jedna Bardzo proste lecz niekożystne ułożenie biorąc pod uwagę spadek napięcia. Wszystkie napedy na jednej linii. Przykład 2 Dwie linie. Centrala w środku, jedna strona jako odgałęzienie, druga podłączona jako koniec. 4 żyły na odgałęzienie! Usytuowanie akumulatorów Tylko dla RZN 4404-K Przykład 3 - Dwie linie po jednej stronie Odgałęzienie oraz końcowa po tej samej stronie. Liczba napędów różna, zależna od długości linii. 4 żyły na odgałęzienie. Przykład 4 Trzy linie 6 Zastosowanie dla dużych odległości. Dwie linie po trzy siłowniki (długość >75m) jako odgałęzienie. Jedna zasilająca dwa siłowniki (długość >200m). 4 żyły na odgałęzienie! 11

7 Bezpiecznik akumulatorów Równoległe połączenie przycisków oddymiania RT 42-ST RT 42-ST kΩ * * RM/RT RZN 4402/04-K Podłączenie chwytaków elektromagnetycznych Widok płyty głównej Pokrywa styków obwodu zasilania Bezpiecznik zasilania RZN 4402/04-K=T0,63A Dioda kontrolna zasilania Bezpiecznik urządzeń zewnętrznych Przełączniki kodujące Dioda (żółta) uszkodzenie linii Dioda (czerwona) ALARM Dioda (zielona) Poprawna praca systemu Dioda (żółta) uszkodzenie grupy Bezpiecznik obwodu napędów Termoelement* *Wzrost temperatury w otoczeniu centrali powyżej 72 C spowoduje uruchomienie systemu oddymiania Regulacja napięcia ładowania akumulatorów Dioda (żółta) uszkodzenie akumulatorów Gniazdo akumulatorów 10 10kΩ V max. 500mA Chwytaki elekromagnetyczne Przyciski przerywające UWAGA: Przy zaniku zasilania sieciowego 230V wyjście M nie jest aktywne. Oznacza to, że zasilanie rezerwowe z akumulatorów nie podtrzyma pracy chwytaków. 7

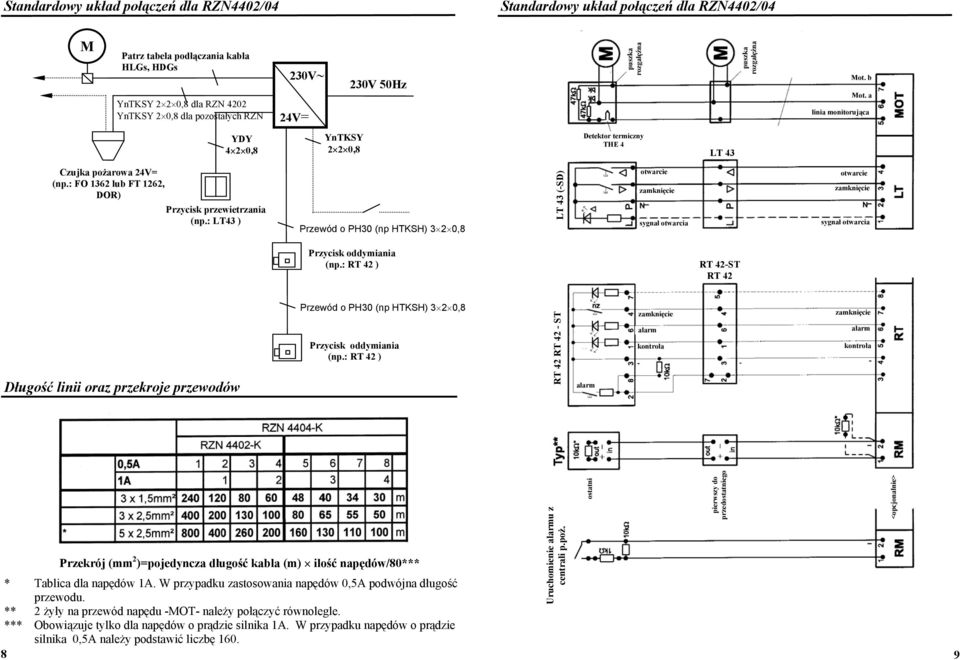

8 Standardowy układ połączeń dla RZN4402/04 Standardowy układ połączeń dla RZN4402/04 M Patrz tabela podłączania kabla HLGs, HDGs YnTKSY 2 2 0,8 dla RZN 4202 YnTKSY 2 0,8 dla pozostałych RZN 230V 24V= 230V 50Hz puszka rozgałęźna puszka rozgałęźna Mot. b Mot. a monitorująca YDY 4 2 0,8 YnTKSY 2 2 0,8 Detektor termiczny THE 4 LT 43 Czujka pożarowa 24V= (np.: FO 1362 lub FT 1262, DOR) Przycisk przewietrzania (np.: LT43 ) Długość linii oraz przekroje przewodów Przewód o PH30 (np HTKSH) 3 2 0,8 Przycisk oddymiania (np.: RT 42 ) Przewód o PH30 (np HTKSH) 3 2 0,8 Przycisk oddymiania (np.: RT 42 ) RT 42 RT 42 - ST LT 43 (-SD) otwarcie zamknięcie sygnał otwarcia zamknięcie kontrola RT 42-ST RT 42 otwarcie zamknięcie sygnał otwarcia zamknięcie kontrola Przekrój (mm 2 )=pojedyncza długość kabla (m) ilość napędów/80*** * Tablica dla napędów 1A. W przypadku zastosowania napędów 0,5A podwójna długość przewodu. ** 2 żyły na przewód napędu -MOT- należy połączyć równolegle. *** Obowiązuje tylko dla napędów o prądzie silnika 1A. W przypadku napędów o prądzie silnika 0,5A należy podstawić liczbę Uruchomienie u z centrali p.poż. ostatni pierwszy do przedostatniego <opcjonalnie>
