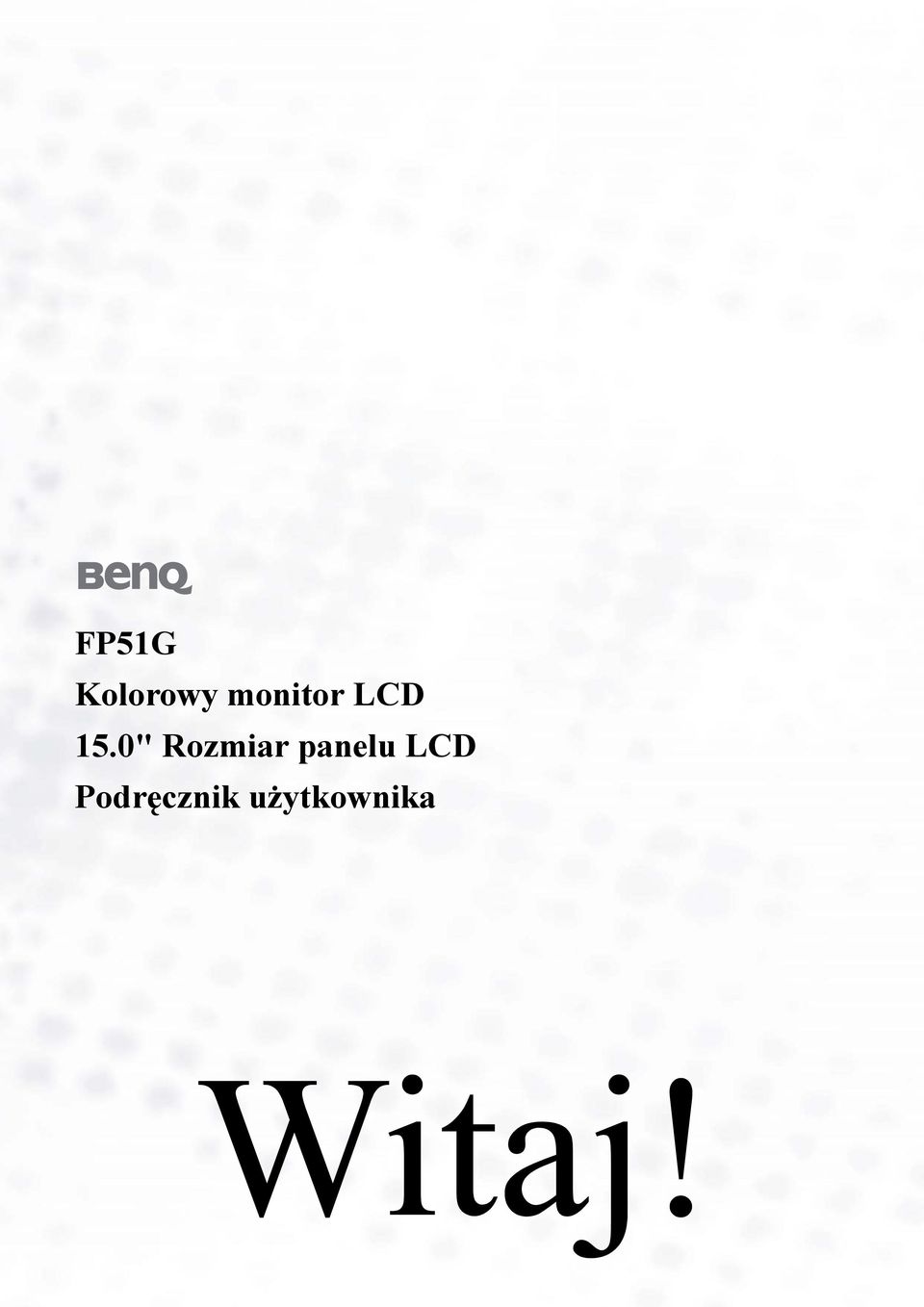

1 FP51G Kolorowy monitor LCD 15.0" Rozmiar panelu LCD Podręcznik użytkownika

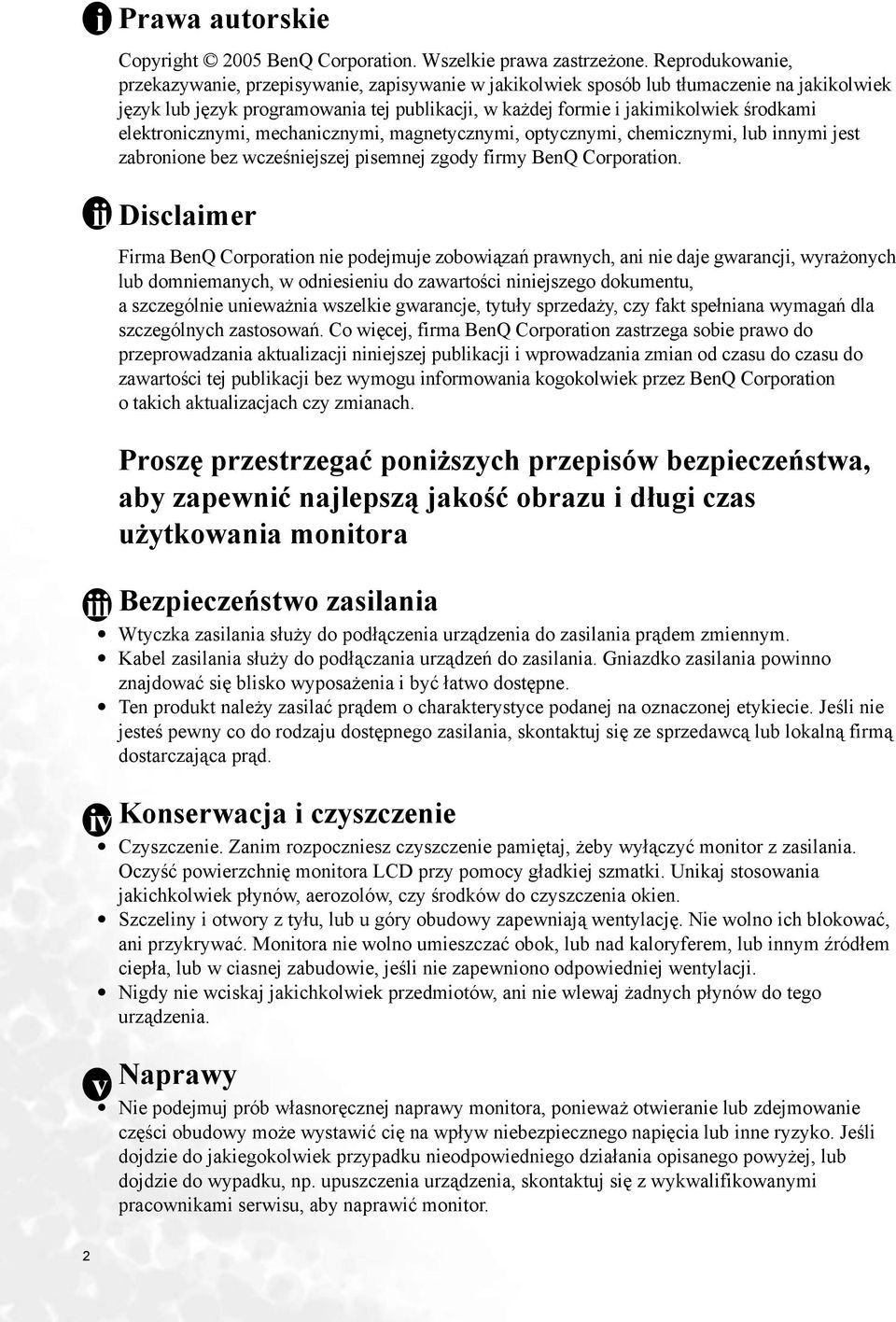

2 i Prawa autorskie Copyright 2005 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation. ii iii Disclaimer Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Co więcej, firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania zmian od czasu do czasu do zawartości tej publikacji bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach czy zmianach. Proszę przestrzegać poniższych przepisów bezpieczeństwa, aby zapewnić najlepszą jakość obrazu i długi czas użytkowania monitora Bezpieczeństwo zasilania Wtyczka zasilania służy do podłączenia urządzenia do zasilania prądem zmiennym. Kabel zasilania służy do podłączania urządzeń do zasilania. Gniazdko zasilania powinno znajdować się blisko wyposażenia i być łatwo dostępne. Ten produkt należy zasilać prądem o charakterystyce podanej na oznaczonej etykiecie. Jeśli nie jesteś pewny co do rodzaju dostępnego zasilania, skontaktuj się ze sprzedawcą lub lokalną firmą dostarczająca prąd. iv Konserwacja i czyszczenie Czyszczenie. Zanim rozpoczniesz czyszczenie pamiętaj, żeby wyłączyć monitor z zasilania. Oczyść powierzchnię monitora LCD przy pomocy gładkiej szmatki. Unikaj stosowania jakichkolwiek płynów, aerozolów, czy środków do czyszczenia okien. Szczeliny i otwory z tyłu, lub u góry obudowy zapewniają wentylację. Nie wolno ich blokować, ani przykrywać. Monitora nie wolno umieszczać obok, lub nad kaloryferem, lub innym źródłem ciepła, lub w ciasnej zabudowie, jeśli nie zapewniono odpowiedniej wentylacji. Nigdy nie wciskaj jakichkolwiek przedmiotów, ani nie wlewaj żadnych płynów do tego urządzenia. v Naprawy Nie podejmuj prób własnoręcznej naprawy monitora, ponieważ otwieranie lub zdejmowanie części obudowy może wystawić cię na wpływ niebezpiecznego napięcia lub inne ryzyko. Jeśli dojdzie do jakiegokolwiek przypadku nieodpowiedniego działania opisanego powyżej, lub dojdzie do wypadku, np. upuszczenia urządzenia, skontaktuj się z wykwalifikowanymi pracownikami serwisu, aby naprawić monitor. 2

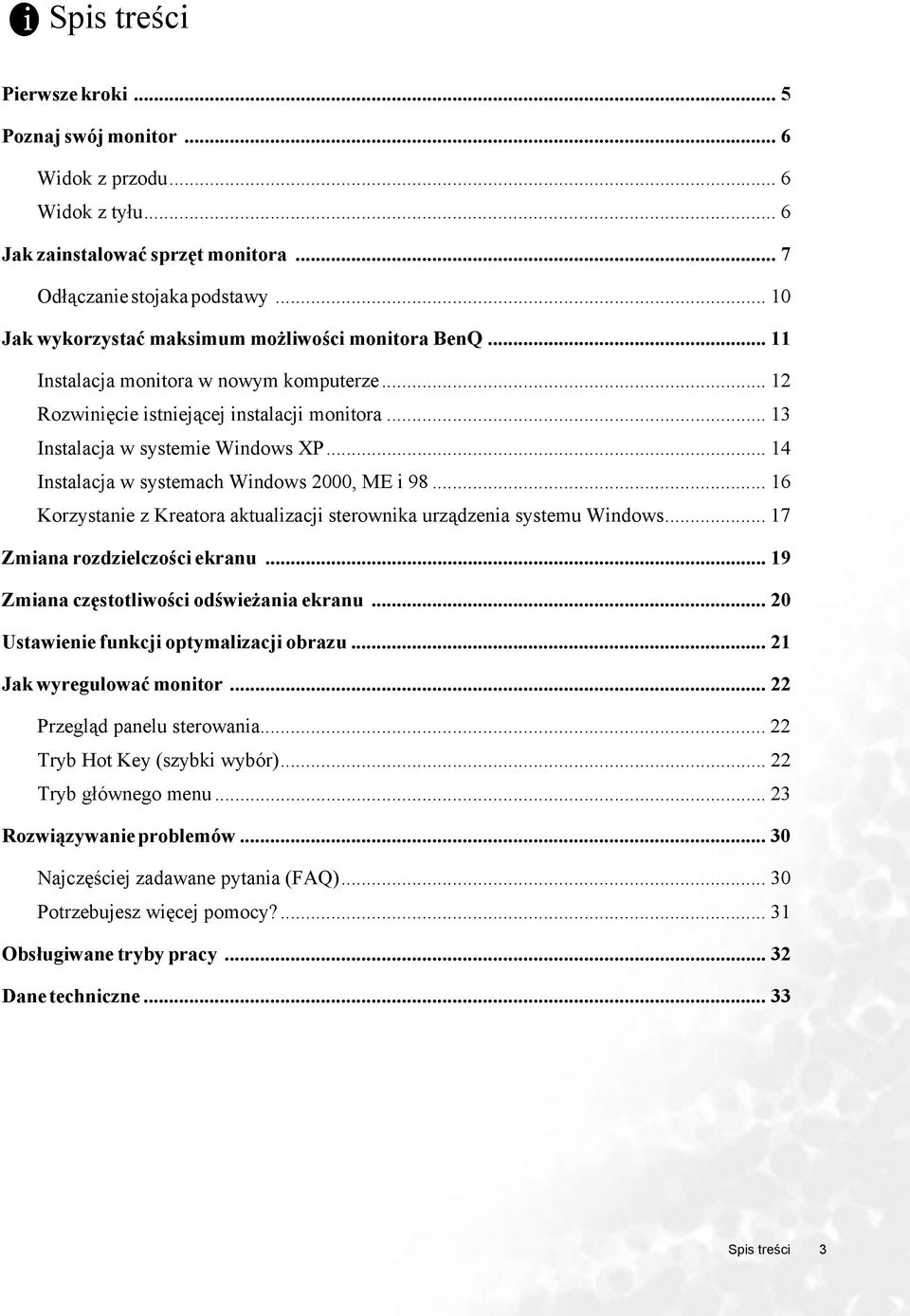

3 i Spis treści Pierwsze kroki... 5 Poznaj swój monitor... 6 Widok z przodu... 6 Widok z tyłu... 6 Jak zainstalować sprzęt monitora... 7 Odłączanie stojaka podstawy Jak wykorzystać maksimum możliwości monitora BenQ Instalacja monitora w nowym komputerze Rozwinięcie istniejącej instalacji monitora Instalacja w systemie Windows XP Instalacja w systemach Windows 2000, ME i Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows Zmiana rozdzielczości ekranu Zmiana częstotliwości odświeżania ekranu Ustawienie funkcji optymalizacji obrazu Jak wyregulować monitor Przegląd panelu sterowania Tryb Hot Key (szybki wybór) Tryb głównego menu Rozwiązywanie problemów Najczęściej zadawane pytania (FAQ) Potrzebujesz więcej pomocy? Obsługiwane tryby pracy Dane techniczne Spis treści 3

4 4 Spis treści

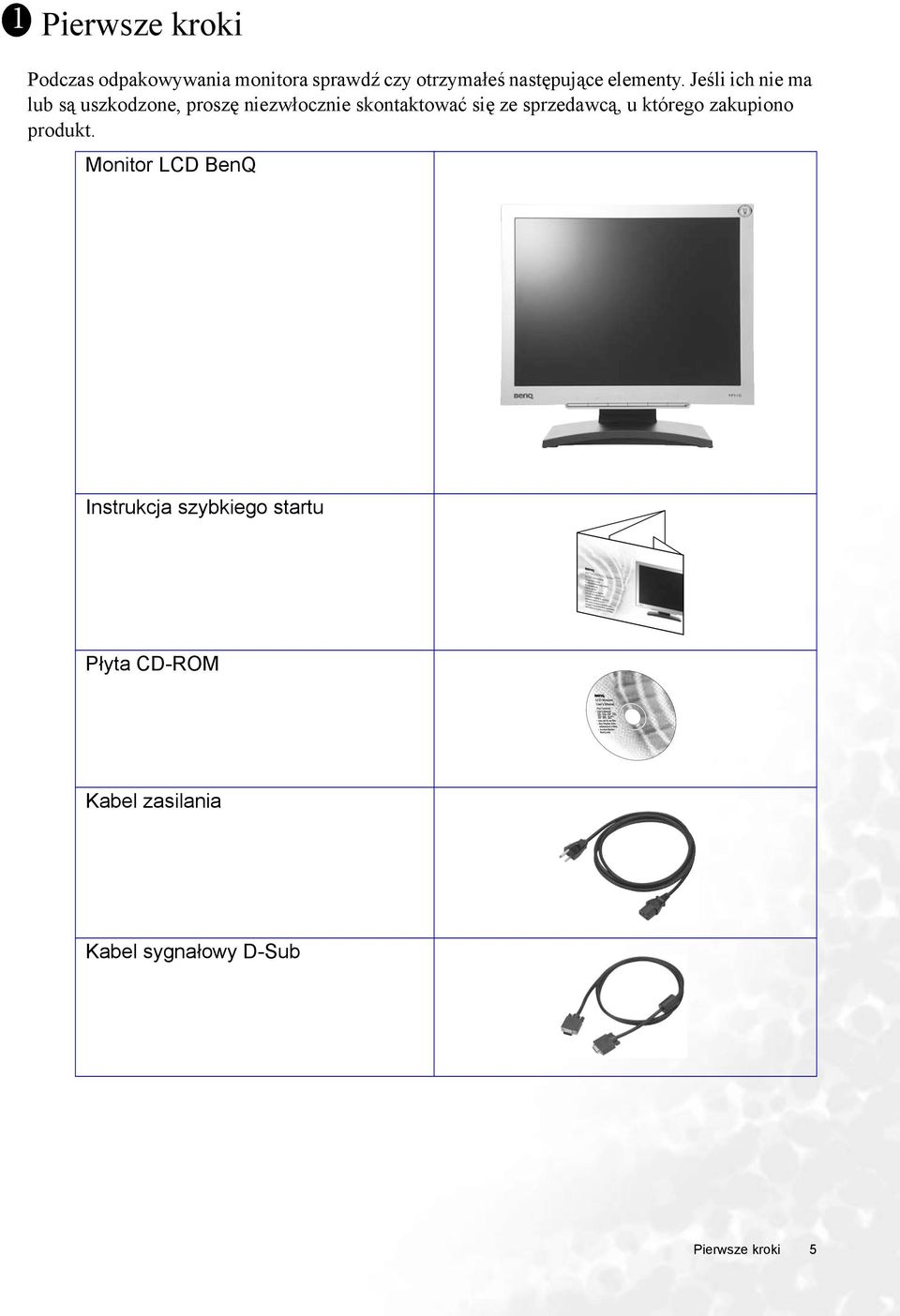

5 1 Pierwsze kroki Podczas odpakowywania monitora sprawdź czy otrzymałeś następujące elementy. Jeśli ich nie ma lub są uszkodzone, proszę niezwłocznie skontaktować się ze sprzedawcą, u którego zakupiono produkt. Monitor LCD BenQ Instrukcja szybkiego startu Płyta CD-ROM P/N:53.L Kabel zasilania Kabel sygnałowy D-Sub Pierwsze kroki 5

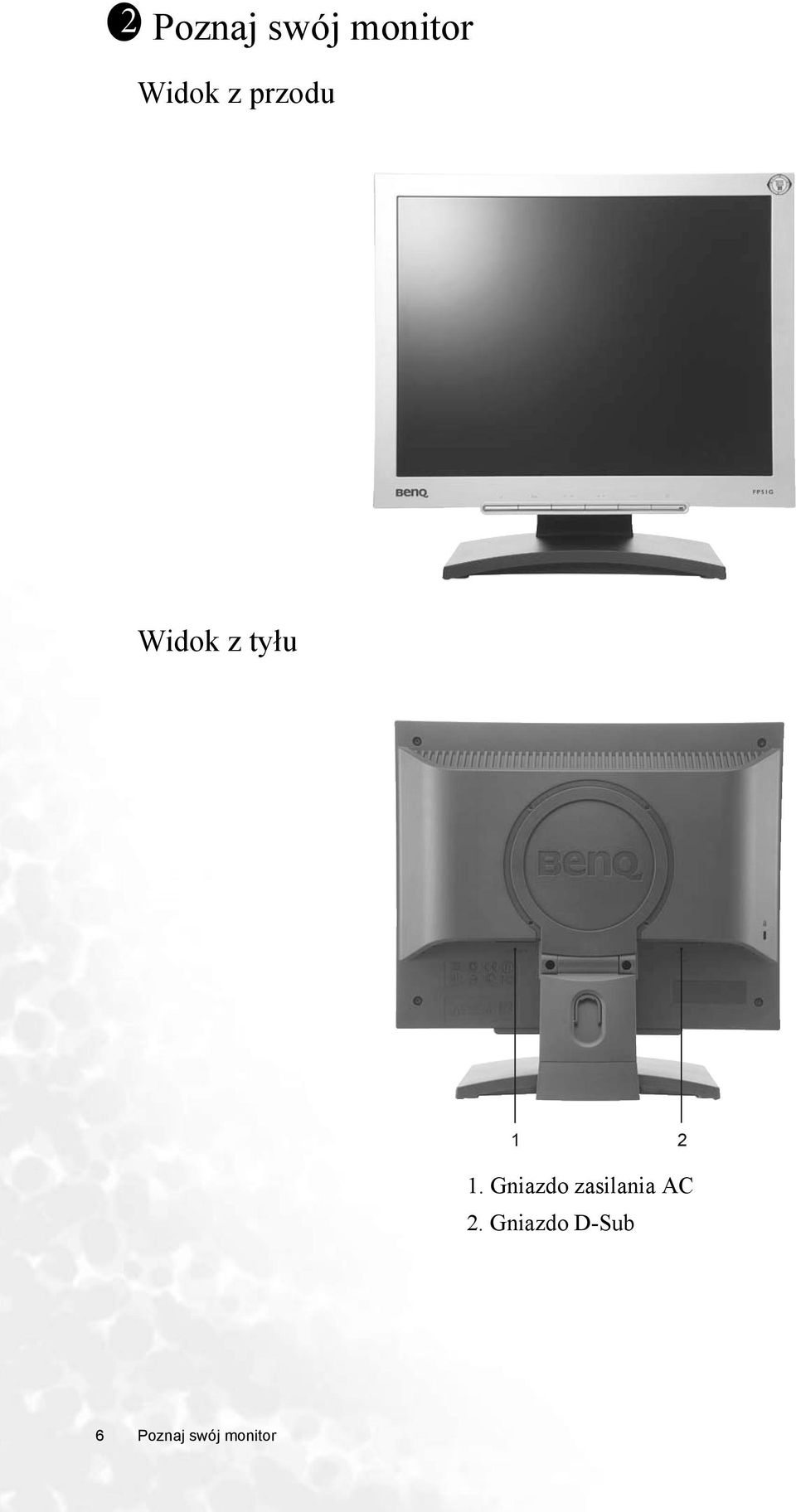

6 2 Poznaj swój monitor Widok z przodu Widok z tyłu Gniazdo zasilania AC 2. Gniazdo D-Sub 6 Poznaj swój monitor

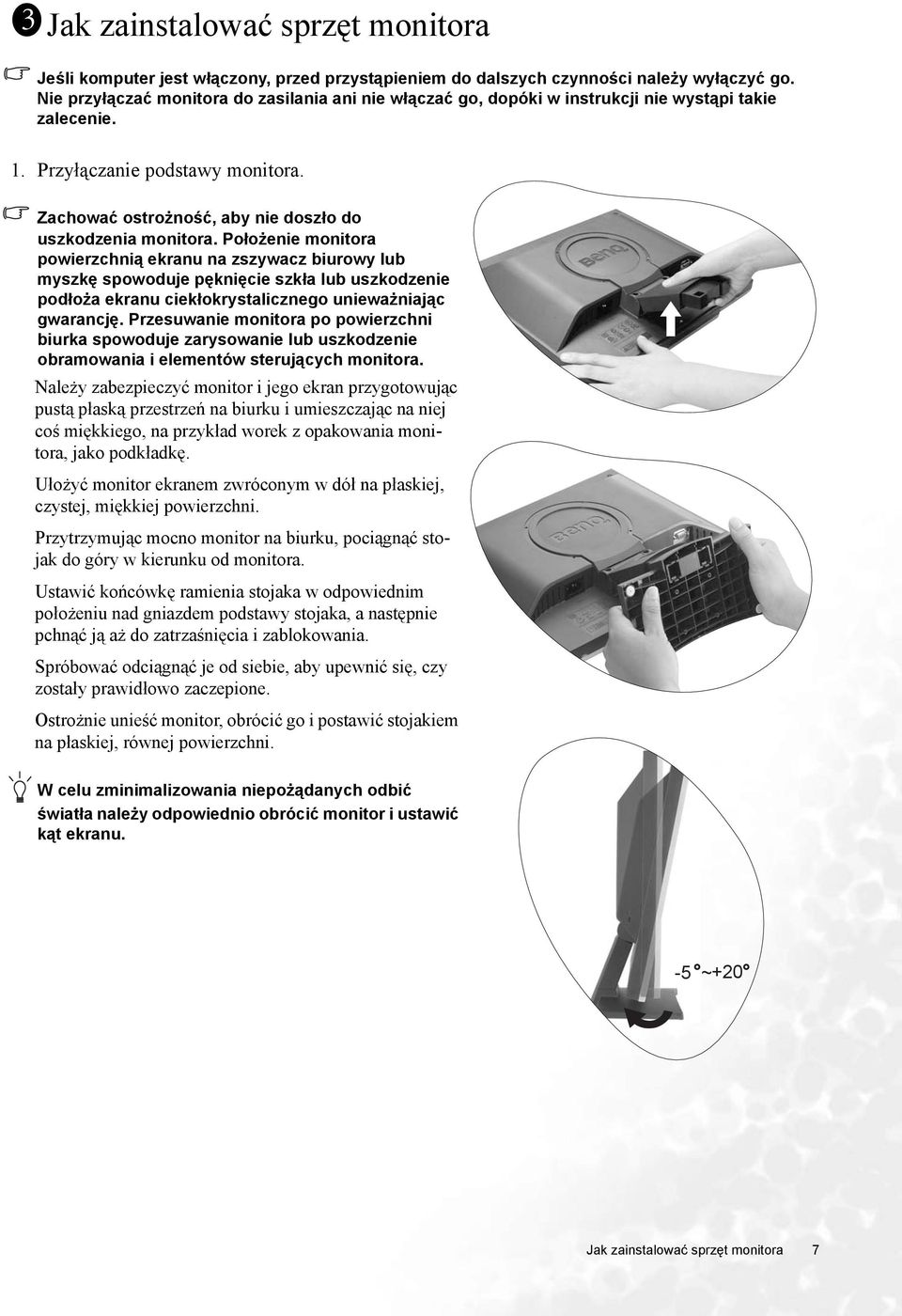

7 3 Jak zainstalować sprzęt monitora Jeśli komputer jest włączony, przed przystąpieniem do dalszych czynności należy wyłączyć go. Nie przyłączać monitora do zasilania ani nie włączać go, dopóki w instrukcji nie wystąpi takie zalecenie. 1. Przyłączanie podstawy monitora. Zachować ostrożność, aby nie doszło do uszkodzenia monitora. Położenie monitora powierzchnią ekranu na zszywacz biurowy lub myszkę spowoduje pęknięcie szkła lub uszkodzenie podłoża ekranu ciekłokrystalicznego unieważniając gwarancję. Przesuwanie monitora po powierzchni biurka spowoduje zarysowanie lub uszkodzenie obramowania i elementów sterujących monitora. Należy zabezpieczyć monitor i jego ekran przygotowując pustą płaską przestrzeń na biurku i umieszczając na niej coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę. Ułożyć monitor ekranem zwróconym w dół na płaskiej, czystej, miękkiej powierzchni. Przytrzymując mocno monitor na biurku, pociągnąć stojak do góry w kierunku od monitora. Ustawić końcówkę ramienia stojaka w odpowiednim położeniu nad gniazdem podstawy stojaka, a następnie pchnąć ją aż do zatrzaśnięcia i zablokowania. Spróbować odciągnąć je od siebie, aby upewnić się, czy zostały prawidłowo zaczepione. Ostrożnie unieść monitor, obrócić go i postawić stojakiem na płaskiej, równej powierzchni. W celu zminimalizowania niepożądanych odbić światła należy odpowiednio obrócić monitor i ustawić kąt ekranu. -5 ~+20 Jak zainstalować sprzęt monitora 7

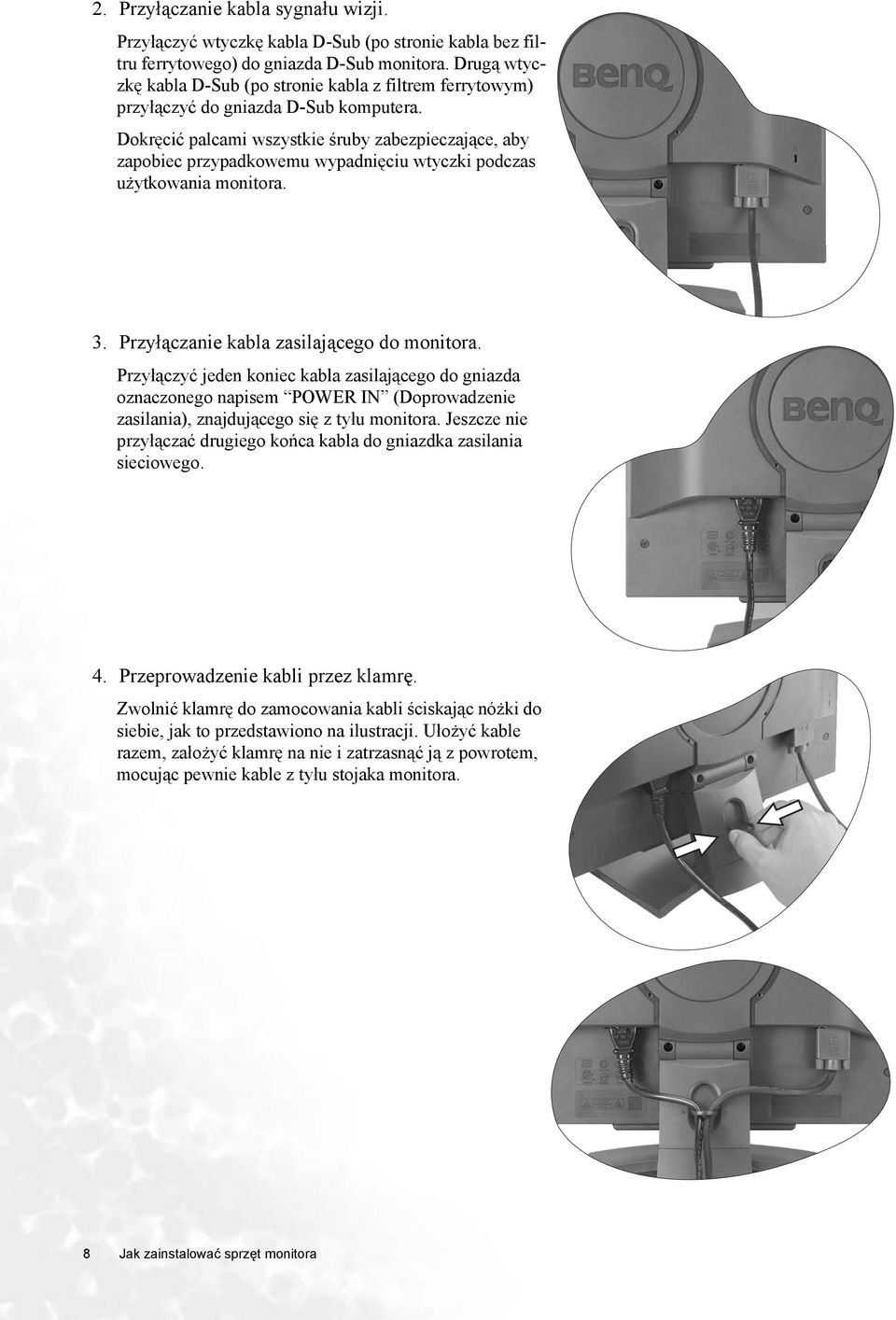

8 2. Przyłączanie kabla sygnału wizji. Przyłączyć wtyczkę kabla D-Sub (po stronie kabla bez filtru ferrytowego) do gniazda D-Sub monitora. Drugą wtyczkę kabla D-Sub (po stronie kabla z filtrem ferrytowym) przyłączyć do gniazda D-Sub komputera. Dokręcić palcami wszystkie śruby zabezpieczające, aby zapobiec przypadkowemu wypadnięciu wtyczki podczas użytkowania monitora. 3. Przyłączanie kabla zasilającego do monitora. Przyłączyć jeden koniec kabla zasilającego do gniazda oznaczonego napisem POWER IN (Doprowadzenie zasilania), znajdującego się z tyłu monitora. Jeszcze nie przyłączać drugiego końca kabla do gniazdka zasilania sieciowego. 4. Przeprowadzenie kabli przez klamrę. Zwolnić klamrę do zamocowania kabli ściskając nóżki do siebie, jak to przedstawiono na ilustracji. Ułożyć kable razem, założyć klamrę na nie i zatrzasnąć ją z powrotem, mocując pewnie kable z tyłu stojaka monitora. 8 Jak zainstalować sprzęt monitora

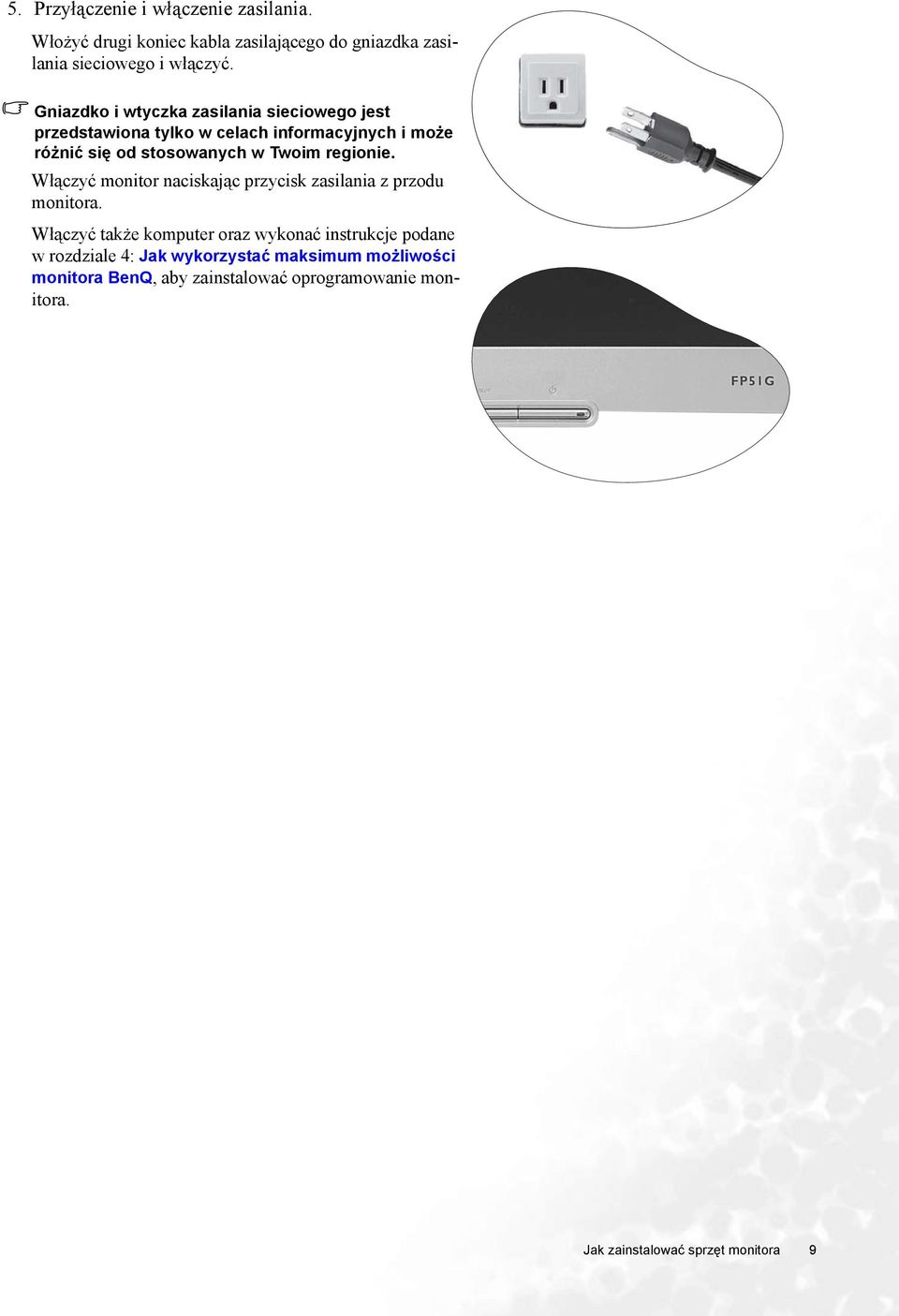

9 5. Przyłączenie i włączenie zasilania. Włożyć drugi koniec kabla zasilającego do gniazdka zasilania sieciowego i włączyć. Gniazdko i wtyczka zasilania sieciowego jest przedstawiona tylko w celach informacyjnych i może różnić się od stosowanych w Twoim regionie. Włączyć monitor naciskając przycisk zasilania z przodu monitora. Włączyć także komputer oraz wykonać instrukcje podane w rozdziale 4: Jak wykorzystać maksimum możliwości monitora BenQ, aby zainstalować oprogramowanie monitora. Jak zainstalować sprzęt monitora 9

10 Odłączanie stojaka podstawy 1. Przygotowanie monitora i odpowiedniego miejsca. Wyłączyć monitor oraz zasilanie przed odłączeniem kabla zasilającego. Wyłączyć komputer przed odłączeniem kabla sygnałowego monitora. Zachować ostrożność, aby nie doszło do uszkodzenia monitora. Położenie monitora powierzchnią ekranu na zszywacz biurowy lub myszkę spowoduje pęknięcie szkła lub uszkodzenie podłoża ekranu ciekłokrystalicznego unieważniając gwarancję. Przesuwanie monitora po powierzchni biurka spowoduje zarysowanie lub uszkodzenie obramowania i elementów sterujących monitora. Należy zabezpieczyć monitor i jego ekran przygotowując pustą płaską przestrzeń na biurku i umieszczając na niej coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę, przed ułożeniem monitora ekranem zwróconym w dół na tej czystej, płaskiej, miękkiej powierzchni. 2. Zwolnić zaczep mocujący z jednej strony stojaka podstawy odciągając równocześnie krawędź podstawy od ramienia stojaka. 3. Zwolnić drugi zaczep mocujący w celu odłączenia podstawy stojaka od ramienia stojaka monitora. 10 Jak zainstalować sprzęt monitora

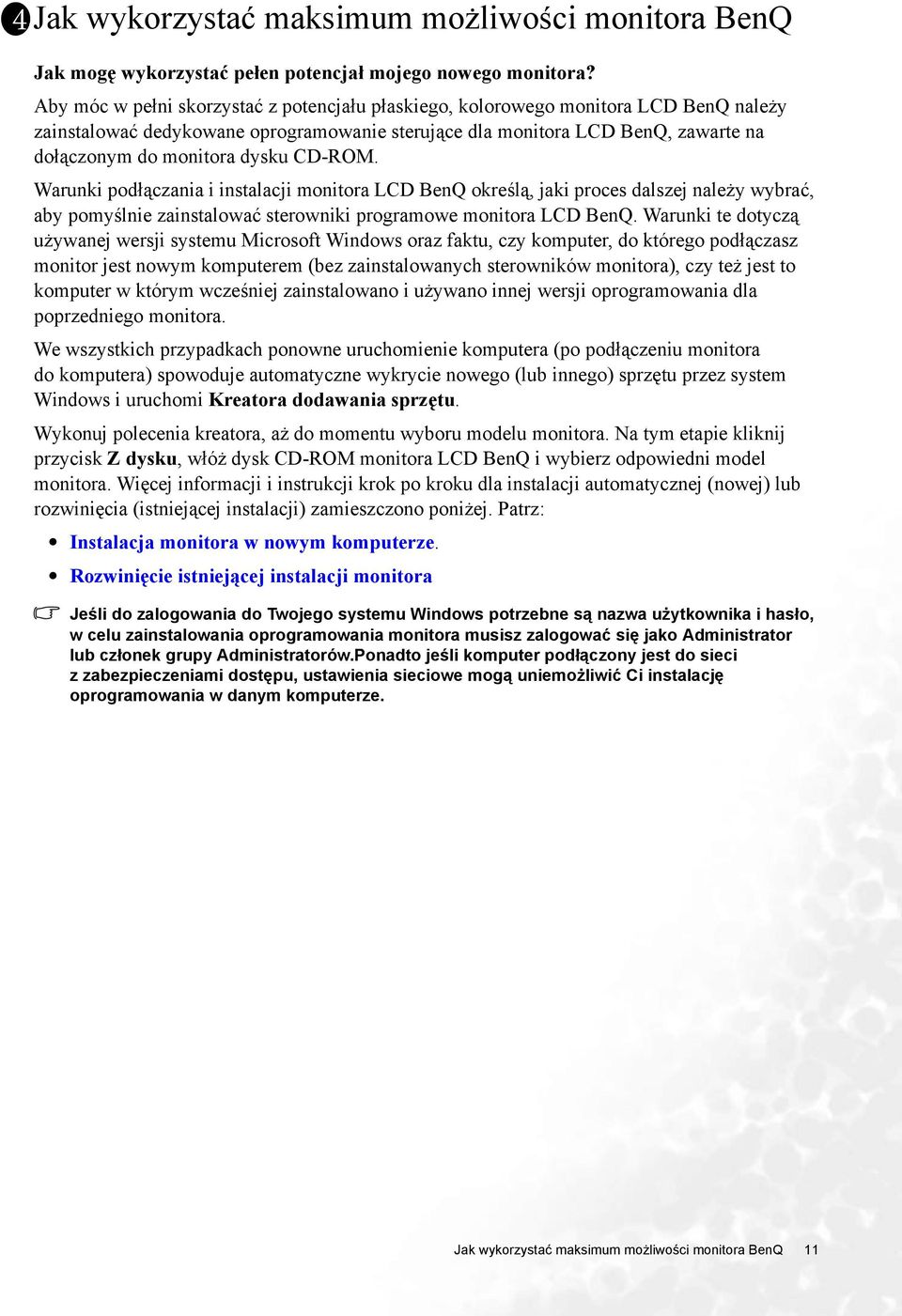

11 4 Jak wykorzystać maksimum możliwości monitora BenQ Jak mogę wykorzystać pełen potencjał mojego nowego monitora? Aby móc w pełni skorzystać z potencjału płaskiego, kolorowego monitora LCD BenQ należy zainstalować dedykowane oprogramowanie sterujące dla monitora LCD BenQ, zawarte na dołączonym do monitora dysku CD-ROM. Warunki podłączania i instalacji monitora LCD BenQ określą, jaki proces dalszej należy wybrać, aby pomyślnie zainstalować sterowniki programowe monitora LCD BenQ. Warunki te dotyczą używanej wersji systemu Microsoft Windows oraz faktu, czy komputer, do którego podłączasz monitor jest nowym komputerem (bez zainstalowanych sterowników monitora), czy też jest to komputer w którym wcześniej zainstalowano i używano innej wersji oprogramowania dla poprzedniego monitora. We wszystkich przypadkach ponowne uruchomienie komputera (po podłączeniu monitora do komputera) spowoduje automatyczne wykrycie nowego (lub innego) sprzętu przez system Windows i uruchomi Kreatora dodawania sprzętu. Wykonuj polecenia kreatora, aż do momentu wyboru modelu monitora. Na tym etapie kliknij przycisk Z dysku, włóż dysk CD-ROM monitora LCD BenQ i wybierz odpowiedni model monitora. Więcej informacji i instrukcji krok po kroku dla instalacji automatycznej (nowej) lub rozwinięcia (istniejącej instalacji) zamieszczono poniżej. Patrz: Instalacja monitora w nowym komputerze. Rozwinięcie istniejącej instalacji monitora Jeśli do zalogowania do Twojego systemu Windows potrzebne są nazwa użytkownika i hasło, w celu zainstalowania oprogramowania monitora musisz zalogować się jako Administrator lub członek grupy Administratorów.Ponadto jeśli komputer podłączony jest do sieci z zabezpieczeniami dostępu, ustawienia sieciowe mogą uniemożliwić Ci instalację oprogramowania w danym komputerze. Jak wykorzystać maksimum możliwości monitora BenQ 11

12 Instalacja monitora w nowym komputerze Ta instrukcja zawiera szczegółowy opis procedury wyboru i instalacji sterownika monitora LCD BenQ w komputerze, w którym nie instalowano dotąd żadnych sterowników monitora. Instrukcja ta dotyczy jedynie komputera, który nie był dotąd używany i dla którego monitor LCD BenQ jest pierwszym podłączonym monitorem. Jeśli podłączasz monitor LCD BenQ do funkcjonującego już komputera, do którego podłączony był inny monitor (i w którym zainstalowano sterowniki do tego monitora), pomiń te instrukcje.zamiast tego wykonaj instrukcje Rozwinięcie istniejącej instalacji monitora. 1. Wykonuj instrukcje z rozdziału Jak zainstalować sprzęt monitora. Po uruchomieniu systemu Windows (2000 lub nowszego) nastąpi automatyczne wykrycie nowego monitora i uruchomienie Kreatora dodawania sprzętu. Wykonuj polecenia kreatora, aż do momentu pojawienia się opcji Zainstaluj sterowniki urządzenia. 2. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM. 3. Zaznacz opcję Wyszukaj najlepszy sterownik dla tego urządzenia i kliknij Dalej. 4. Zaznacz opcje napędów CD-ROM (odznacz wszystkie pozostałe) i kliknij Dalej. 5. Sprawdź, czy kreator wybrał prawidłową nazwę monitora: BenQ FP51G i kliknij Dalej. 6. Kliknij Zakończ. 7. Ponownie uruchom komputer. 12 Jak wykorzystać maksimum możliwości monitora BenQ

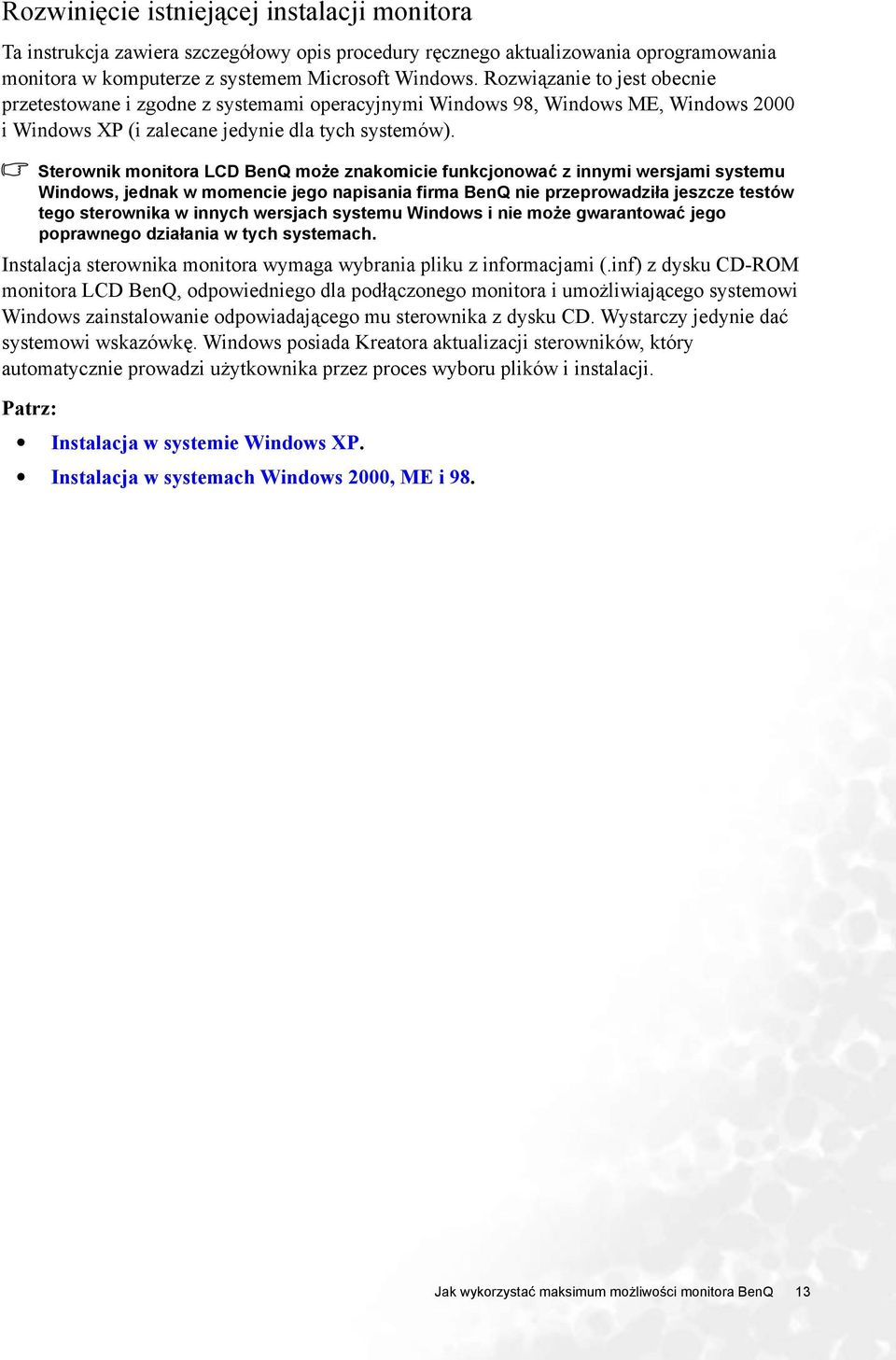

13 Rozwinięcie istniejącej instalacji monitora Ta instrukcja zawiera szczegółowy opis procedury ręcznego aktualizowania oprogramowania monitora w komputerze z systemem Microsoft Windows. Rozwiązanie to jest obecnie przetestowane i zgodne z systemami operacyjnymi Windows 98, Windows ME, Windows 2000 i Windows XP (i zalecane jedynie dla tych systemów). Sterownik monitora LCD BenQ może znakomicie funkcjonować z innymi wersjami systemu Windows, jednak w momencie jego napisania firma BenQ nie przeprowadziła jeszcze testów tego sterownika w innych wersjach systemu Windows i nie może gwarantować jego poprawnego działania w tych systemach. Instalacja sterownika monitora wymaga wybrania pliku z informacjami (.inf) z dysku CD-ROM monitora LCD BenQ, odpowiedniego dla podłączonego monitora i umożliwiającego systemowi Windows zainstalowanie odpowiadającego mu sterownika z dysku CD. Wystarczy jedynie dać systemowi wskazówkę. Windows posiada Kreatora aktualizacji sterowników, który automatycznie prowadzi użytkownika przez proces wyboru plików i instalacji. Patrz: Instalacja w systemie Windows XP. Instalacja w systemach Windows 2000, ME i 98. Jak wykorzystać maksimum możliwości monitora BenQ 13

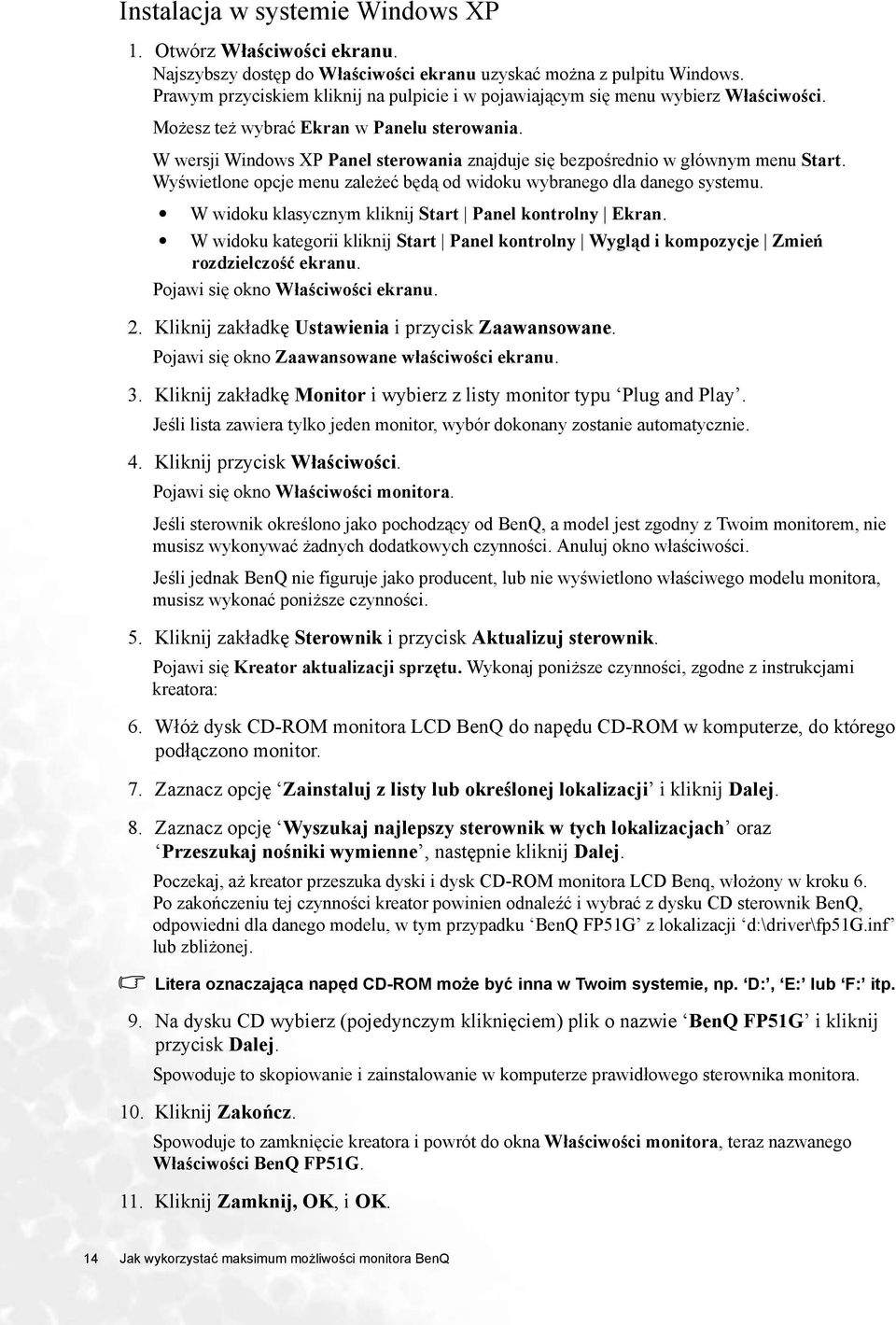

14 Instalacja w systemie Windows XP 1. Otwórz Właściwości ekranu. Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows. Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości. Możesz też wybrać Ekran w Panelu sterowania. W wersji Windows XP Panel sterowania znajduje się bezpośrednio w głównym menu Start. Wyświetlone opcje menu zależeć będą od widoku wybranego dla danego systemu. W widoku klasycznym kliknij Start Panel kontrolny Ekran. W widoku kategorii kliknij Start Panel kontrolny Wygląd i kompozycje Zmień rozdzielczość ekranu. Pojawi się okno Właściwości ekranu. 2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane. Pojawi się okno Zaawansowane właściwości ekranu. 3. Kliknij zakładkę Monitor i wybierz z listy monitor typu Plug and Play. Jeśli lista zawiera tylko jeden monitor, wybór dokonany zostanie automatycznie. 4. Kliknij przycisk Właściwości. Pojawi się okno Właściwości monitora. Jeśli sterownik określono jako pochodzący od BenQ, a model jest zgodny z Twoim monitorem, nie musisz wykonywać żadnych dodatkowych czynności. Anuluj okno właściwości. Jeśli jednak BenQ nie figuruje jako producent, lub nie wyświetlono właściwego modelu monitora, musisz wykonać poniższe czynności. 5. Kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik. Pojawi się Kreator aktualizacji sprzętu. Wykonaj poniższe czynności, zgodne z instrukcjami kreatora: 6. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM w komputerze, do którego podłączono monitor. 7. Zaznacz opcję Zainstaluj z listy lub określonej lokalizacji i kliknij Dalej. 8. Zaznacz opcję Wyszukaj najlepszy sterownik w tych lokalizacjach oraz Przeszukaj nośniki wymienne, następnie kliknij Dalej. Poczekaj, aż kreator przeszuka dyski i dysk CD-ROM monitora LCD Benq, włożony w kroku 6. Po zakończeniu tej czynności kreator powinien odnaleźć i wybrać z dysku CD sterownik BenQ, odpowiedni dla danego modelu, w tym przypadku BenQ FP51G z lokalizacji d:\driver\fp51g.inf lub zbliżonej. Litera oznaczająca napęd CD-ROM może być inna w Twoim systemie, np. D:, E: lub F: itp. 9. Na dysku CD wybierz (pojedynczym kliknięciem) plik o nazwie BenQ FP51G i kliknij przycisk Dalej. Spowoduje to skopiowanie i zainstalowanie w komputerze prawidłowego sterownika monitora. 10. Kliknij Zakończ. Spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego Właściwości BenQ FP51G. 11. Kliknij Zamknij, OK, i OK. 14 Jak wykorzystać maksimum możliwości monitora BenQ

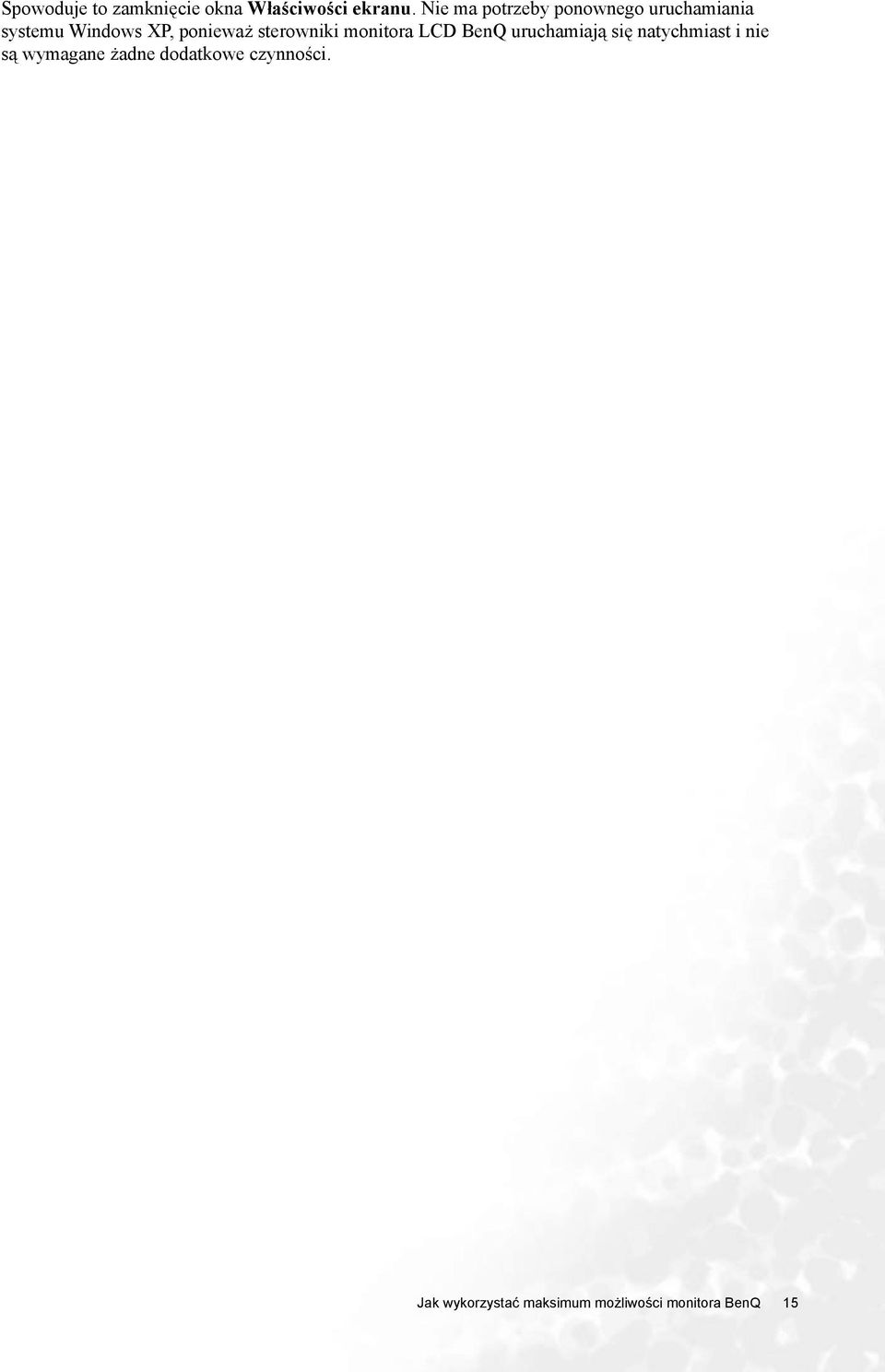

15 Spowoduje to zamknięcie okna Właściwości ekranu. Nie ma potrzeby ponownego uruchamiania systemu Windows XP, ponieważ sterowniki monitora LCD BenQ uruchamiają się natychmiast i nie są wymagane żadne dodatkowe czynności. Jak wykorzystać maksimum możliwości monitora BenQ 15

16 Instalacja w systemach Windows 2000, ME i 98 Nie musisz wykonywać poniższych instrukcji, jeśli instalujesz monitor w komputerze z systemem Windows XP (lub nowszym). W takim przypadku postępuj zgodnie z instrukcjami zrozdziału Instalacja w systemie Windows XP. 1. Otwórz Właściwości ekranu. Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows. Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości. Możesz też wybrać Ekran w Panelu sterowania. W wersjach systemu Windows 2000, ME i 98 Panel kontrolny znajduje się w pozycji Ustawienia wmenu. Kliknij Start Ustawienia Panel kontrolny Ekran. Pojawi się okno Właściwości ekranu. 2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane. Pojawi się okno Zaawansowane właściwości ekranu. 3. W systemie Windows 2000 kliknij zakładkę Monitor i przycisk Właściwości. Pojawi się okno Właściwości monitora. W systemach Windows ME lub 98 możesz też kliknąć zakładkę Monitor i przycisk Zmień. Spowoduje to przejście bezpośrednio do Kreatora aktualizacji sterownika urządzenia, zpominięciem następnego kroku. 4. W systemie Windows 2000 kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik. Pojawi się Kreator aktualizacji sterownika urządzenia. Patrz: Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows 16 Jak wykorzystać maksimum możliwości monitora BenQ

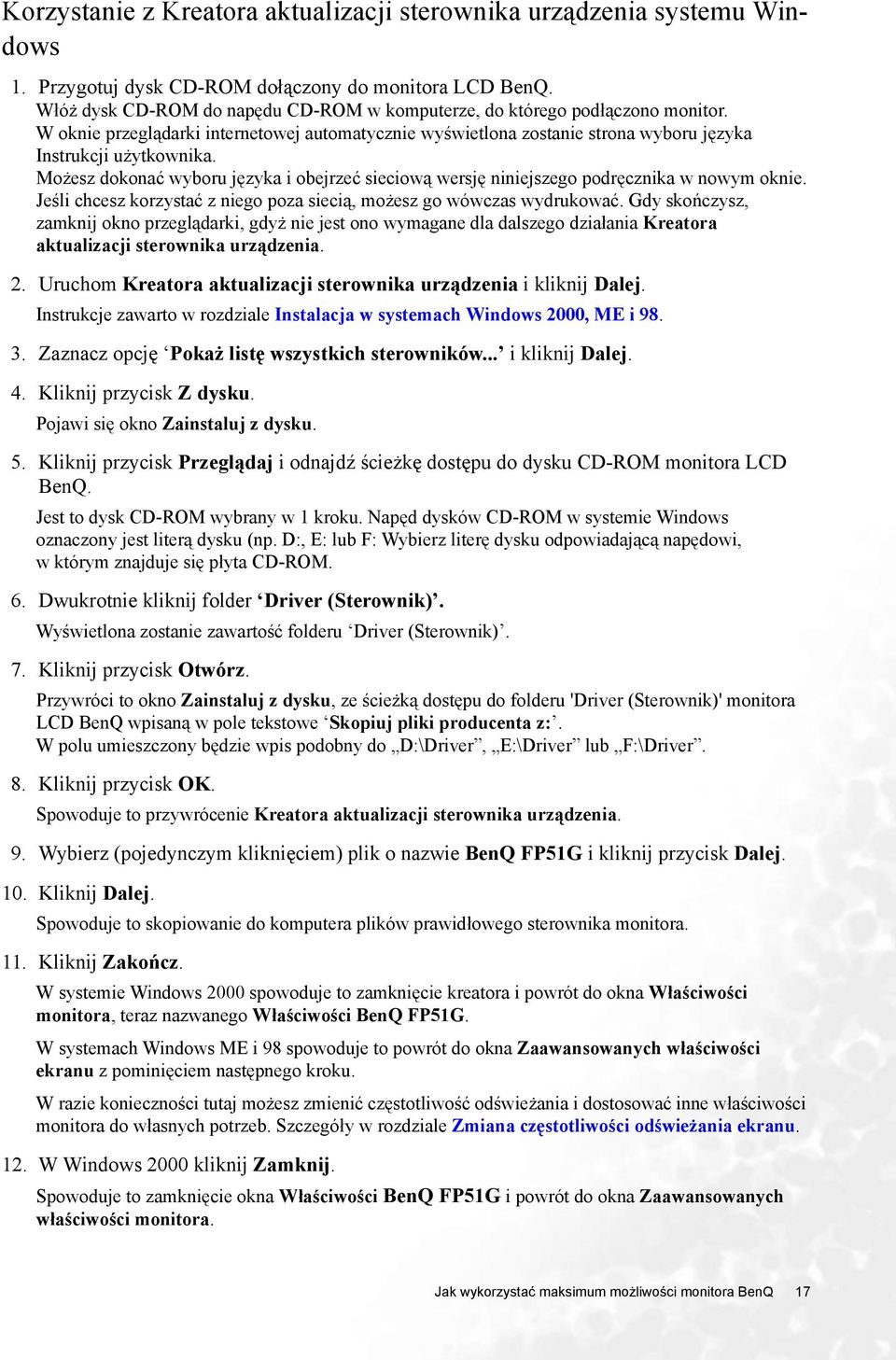

17 Korzystanie z Kreatora aktualizacji sterownika urządzenia systemu Windows 1. Przygotuj dysk CD-ROM dołączony do monitora LCD BenQ. Włóż dysk CD-ROM do napędu CD-ROM w komputerze, do którego podłączono monitor. W oknie przeglądarki internetowej automatycznie wyświetlona zostanie strona wyboru języka Instrukcji użytkownika. Możesz dokonać wyboru języka i obejrzeć sieciową wersję niniejszego podręcznika w nowym oknie. Jeśli chcesz korzystać z niego poza siecią, możesz go wówczas wydrukować. Gdy skończysz, zamknij okno przeglądarki, gdyż nie jest ono wymagane dla dalszego działania Kreatora aktualizacji sterownika urządzenia. 2. Uruchom Kreatora aktualizacji sterownika urządzenia i kliknij Dalej. Instrukcje zawarto w rozdziale Instalacja w systemach Windows 2000, ME i Zaznacz opcję Pokaż listę wszystkich sterowników... i kliknij Dalej. 4. Kliknij przycisk Z dysku. Pojawi się okno Zainstaluj z dysku. 5. Kliknij przycisk Przeglądaj i odnajdź ścieżkę dostępu do dysku CD-ROM monitora LCD BenQ. Jest to dysk CD-ROM wybrany w 1 kroku. Napęd dysków CD-ROM w systemie Windows oznaczony jest literą dysku (np. D:, E: lub F: Wybierz literę dysku odpowiadającą napędowi, w którym znajduje się płyta CD-ROM. 6. Dwukrotnie kliknij folder Driver (Sterownik). Wyświetlona zostanie zawartość folderu Driver (Sterownik). 7. Kliknij przycisk Otwórz. Przywróci to okno Zainstaluj z dysku, ze ścieżką dostępu do folderu 'Driver (Sterownik)' monitora LCD BenQ wpisaną w pole tekstowe Skopiuj pliki producenta z:. W polu umieszczony będzie wpis podobny do D:\Driver, E:\Driver lub F:\Driver. 8. Kliknij przycisk OK. Spowoduje to przywrócenie Kreatora aktualizacji sterownika urządzenia. 9. Wybierz (pojedynczym kliknięciem) plik o nazwie BenQ FP51G i kliknij przycisk Dalej. 10. Kliknij Dalej. Spowoduje to skopiowanie do komputera plików prawidłowego sterownika monitora. 11. Kliknij Zakończ. W systemie Windows 2000 spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego Właściwości BenQ FP51G. W systemach Windows ME i 98 spowoduje to powrót do okna Zaawansowanych właściwości ekranu z pominięciem następnego kroku. W razie konieczności tutaj możesz zmienić częstotliwość odświeżania i dostosować inne właściwości monitora do własnych potrzeb. Szczegóły w rozdziale Zmiana częstotliwości odświeżania ekranu. 12. W Windows 2000 kliknij Zamknij. Spowoduje to zamknięcie okna Właściwości BenQ FP51G i powrót do okna Zaawansowanych właściwości monitora. Jak wykorzystać maksimum możliwości monitora BenQ 17

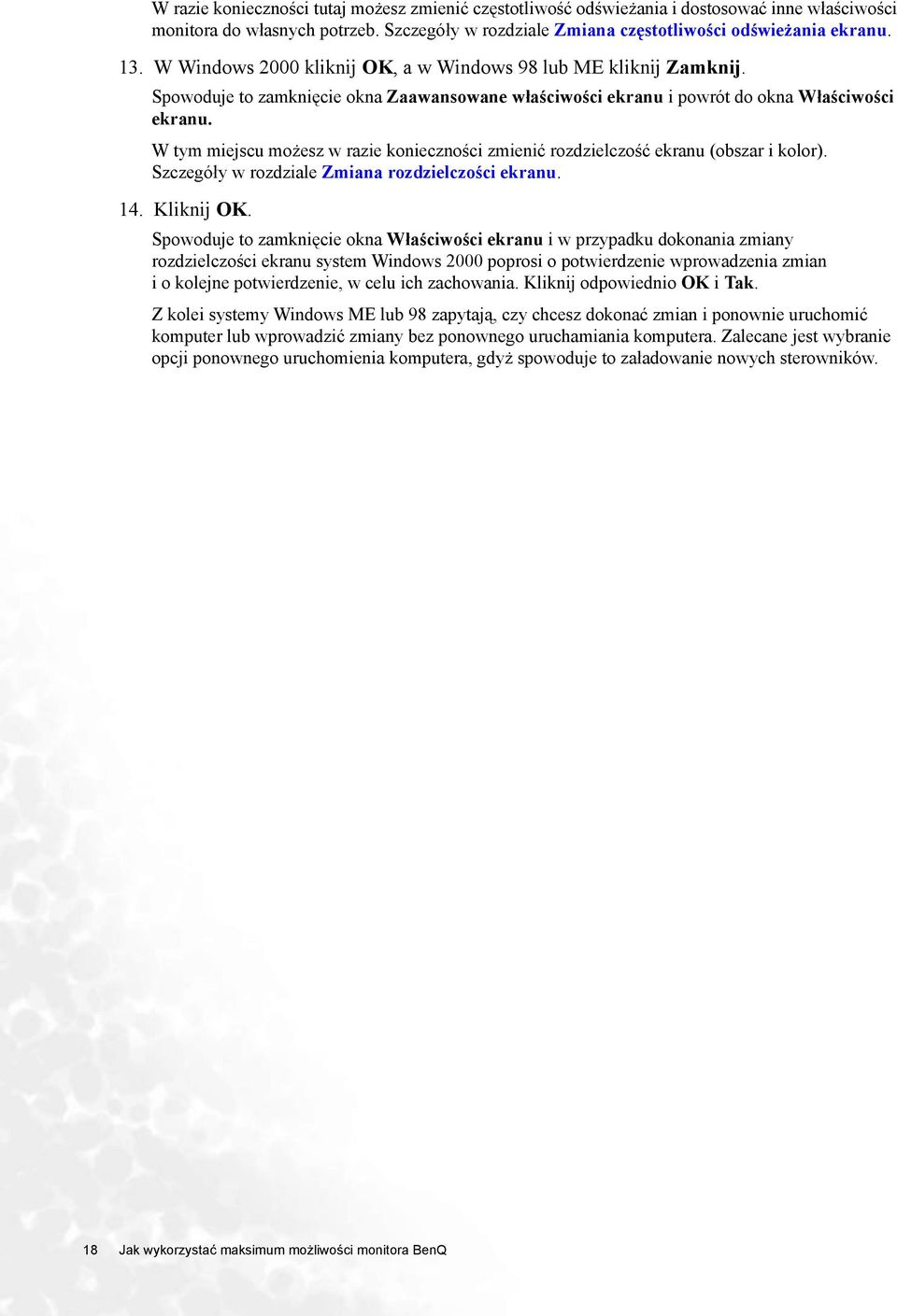

18 W razie konieczności tutaj możesz zmienić częstotliwość odświeżania i dostosować inne właściwości monitora do własnych potrzeb. Szczegóły w rozdziale Zmiana częstotliwości odświeżania ekranu. 13. W Windows 2000 kliknij OK, a w Windows 98 lub ME kliknij Zamknij. Spowoduje to zamknięcie okna Zaawansowane właściwości ekranu i powrót do okna Właściwości ekranu. W tym miejscu możesz w razie konieczności zmienić rozdzielczość ekranu (obszar i kolor). Szczegóły w rozdziale Zmiana rozdzielczości ekranu. 14. Kliknij OK. Spowoduje to zamknięcie okna Właściwości ekranu i w przypadku dokonania zmiany rozdzielczości ekranu system Windows 2000 poprosi o potwierdzenie wprowadzenia zmian i o kolejne potwierdzenie, w celu ich zachowania. Kliknij odpowiednio OK i Tak. Z kolei systemy Windows ME lub 98 zapytają, czy chcesz dokonać zmian i ponownie uruchomić komputer lub wprowadzić zmiany bez ponownego uruchamiania komputera. Zalecane jest wybranie opcji ponownego uruchomienia komputera, gdyż spowoduje to załadowanie nowych sterowników. 18 Jak wykorzystać maksimum możliwości monitora BenQ

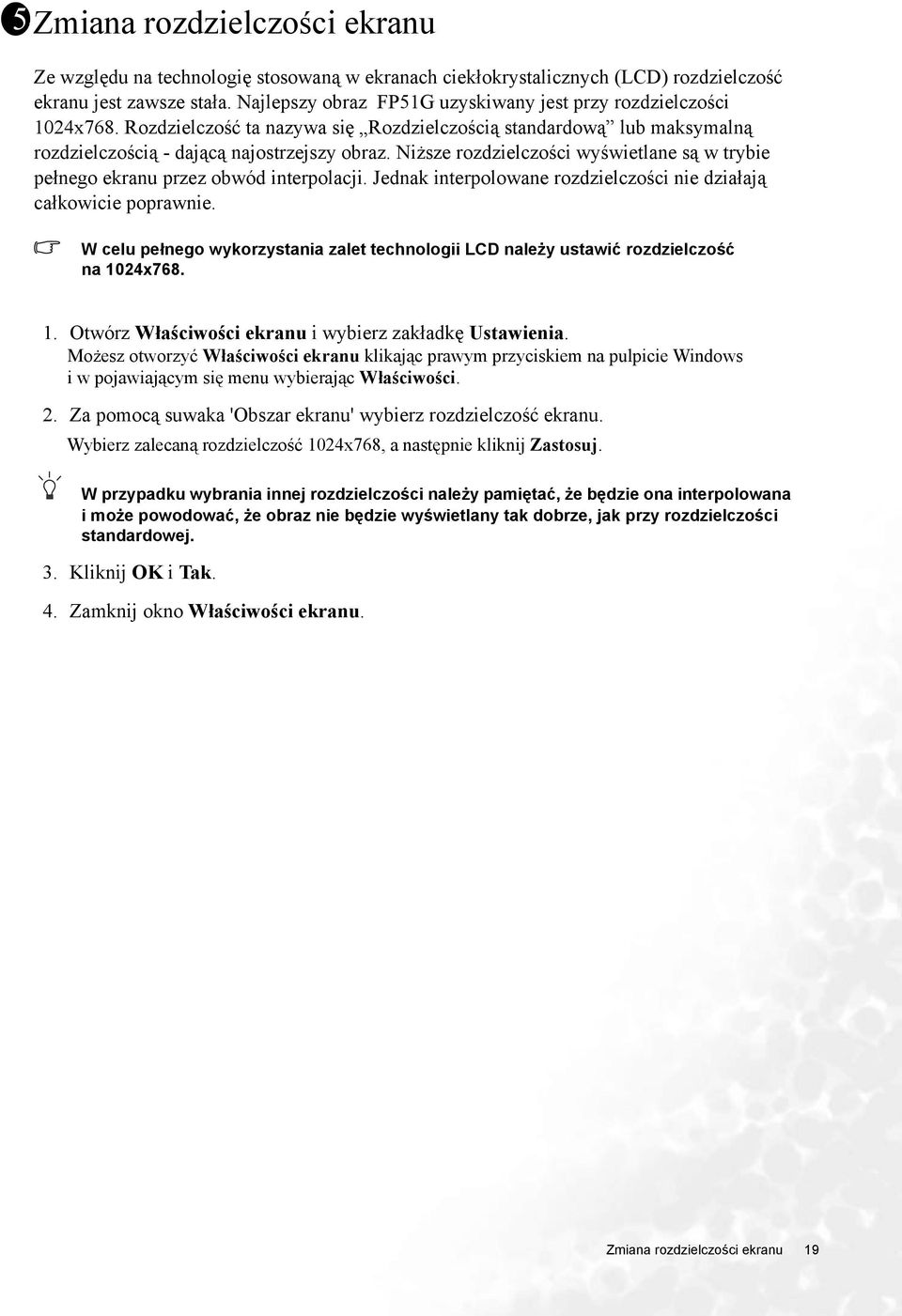

19 5 Zmiana rozdzielczości ekranu Ze względu na technologię stosowaną w ekranach ciekłokrystalicznych (LCD) rozdzielczość ekranu jest zawsze stała. Najlepszy obraz FP51G uzyskiwany jest przy rozdzielczości 1024x768. Rozdzielczość ta nazywa się Rozdzielczością standardową lub maksymalną rozdzielczością - dającą najostrzejszy obraz. Niższe rozdzielczości wyświetlane są w trybie pełnego ekranu przez obwód interpolacji. Jednak interpolowane rozdzielczości nie działają całkowicie poprawnie. W celu pełnego wykorzystania zalet technologii LCD należy ustawić rozdzielczość na 1024x Otwórz Właściwości ekranu i wybierz zakładkę Ustawienia. Możesz otworzyć Właściwości ekranu klikając prawym przyciskiem na pulpicie Windows i w pojawiającym się menu wybierając Właściwości. 2. Za pomocą suwaka 'Obszar ekranu' wybierz rozdzielczość ekranu. Wybierz zalecaną rozdzielczość 1024x768, a następnie kliknij Zastosuj. W przypadku wybrania innej rozdzielczości należy pamiętać, że będzie ona interpolowana i może powodować, że obraz nie będzie wyświetlany tak dobrze, jak przy rozdzielczości standardowej. 3. Kliknij OK i Tak. 4. Zamknij okno Właściwości ekranu. Zmiana rozdzielczości ekranu 19

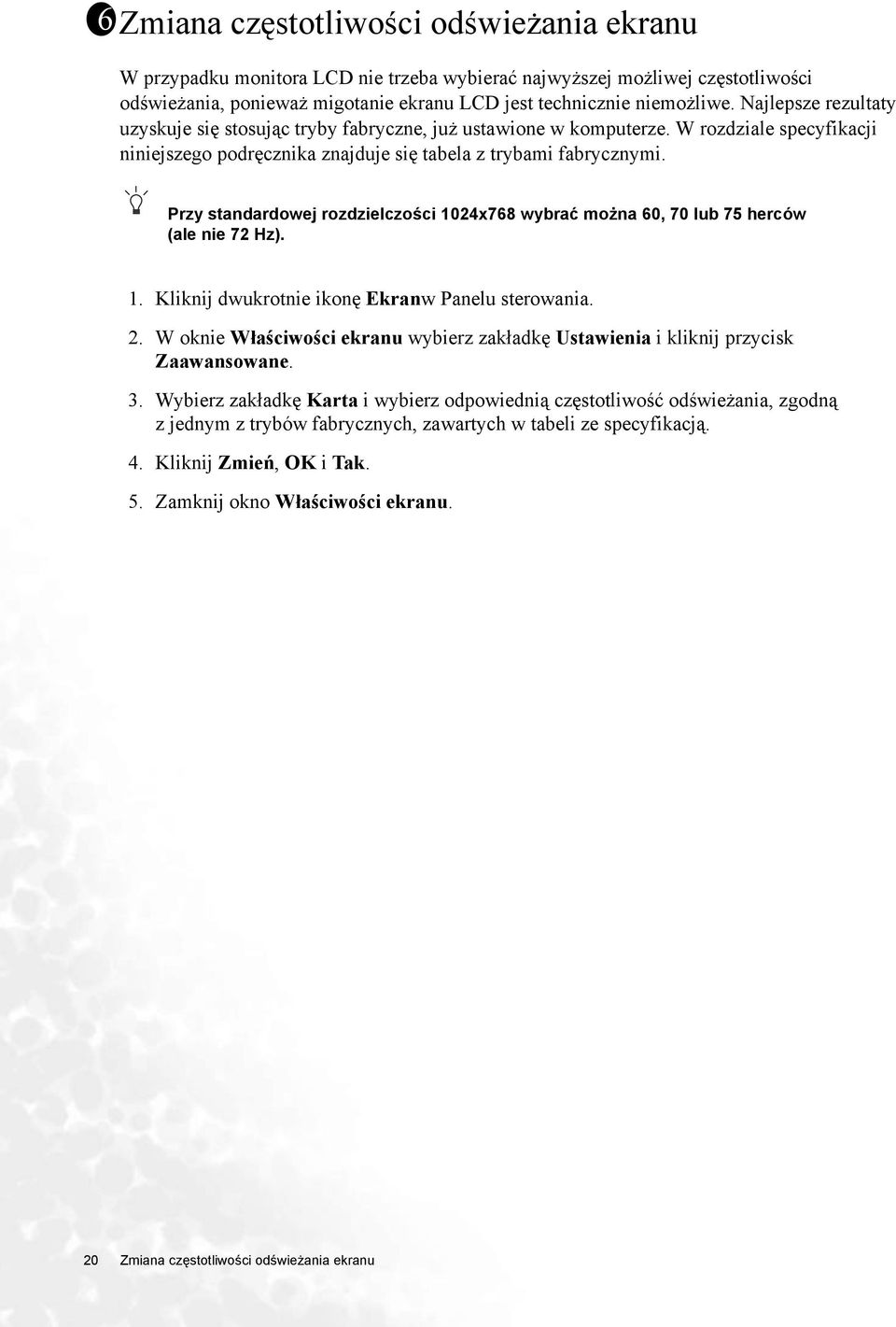

20 6 Zmiana częstotliwości odświeżania ekranu W przypadku monitora LCD nie trzeba wybierać najwyższej możliwej częstotliwości odświeżania, ponieważ migotanie ekranu LCD jest technicznie niemożliwe. Najlepsze rezultaty uzyskuje się stosując tryby fabryczne, już ustawione w komputerze. W rozdziale specyfikacji niniejszego podręcznika znajduje się tabela z trybami fabrycznymi. Przy standardowej rozdzielczości 1024x768 wybrać można 60, 70 lub 75 herców (ale nie 72 Hz). 1. Kliknij dwukrotnie ikonę Ekranw Panelu sterowania. 2. W oknie Właściwości ekranu wybierz zakładkę Ustawienia i kliknij przycisk Zaawansowane. 3. Wybierz zakładkę Karta i wybierz odpowiednią częstotliwość odświeżania, zgodną z jednym z trybów fabrycznych, zawartych w tabeli ze specyfikacją. 4. Kliknij Zmień, OK i Tak. 5. Zamknij okno Właściwości ekranu. 20 Zmiana częstotliwości odświeżania ekranu

21 7 Ustawienie funkcji optymalizacji obrazu Najprostszym sposobem na uzyskanie optymalnego ustawienia ekranu jest użycie funkcji klawisza i. Naciśnij klawisz i w celu automatycznej optymalizacji ustawień ekranowych. Umieszczenie i funkcje przycisku opisano w rozdziale Jak wyregulować monitor. W razie konieczności możesz zawsze ręcznie wyregulować ustawienia ekranu za pomocą przycisków na panelu monitora. BenQ dostarcza program testu ekranowego, która pomaga w ustawieniu kolorów, skali szarości i gradientu liniowego ekranu. 1. Uruchom program testowy auto.exe z płyty CD-ROM. Możesz również użyć innego, dowolnego obrazu, takiego jak tapeta systemu operacyjnego. Jednak zalecamy wykorzystanie pliku auto.exe. Po uruchomieniu auto.exe pojawi się wzór testowy. 2. Naciśnij przycisk Enter, aby wejść do menu wyświetlacza ekranowego OSD. 3. Jeśli pojawiają się pionowe zakłócenia, naciśnij przycisk lub, aby wybrać Geometry (Geometria) i naciśnij przycisk Enter. Następnie naciśnij przycisk lub, aby wybrać Pixel Clock (Zegar pikseli) i ponownie naciśnij przycisk Eneter. Następnie naciskając przyciski lub reguluj monitor do momentu, gdy zakłócenia znikną. 4. Jeśli pojawiają się poziome zakłócenia, naciśnij przycisk lub, aby wybrać Geometry (Geometria) i naciśnij przycisk Enter. Następnie naciśnij przycisk lub, aby wybrać Phase (Faza) i ponownie naciśnij przycisk Eneter. Następnie naciskając przyciski lub reguluj monitor do momentu, gdy zakłócenia znikną. Aby upewnić się, że funkcja klawisza i zadziała prawidłowo, należy wybrać jeden z obsługiwanych trybów. Jeśli klawisz i nie działa poprawnie, a w menu ekranowym pojawia się komunikat NON PRESET MODE, oznacza to, że nie korzystasz z jednego z obsługiwanych trybów. Wybierz jeden z obsługiwanych przez monitor trybów, opisanych pod koniec niniejszego podręcznika. Ustawienie funkcji optymalizacji obrazu 21

22 8 Jak wyregulować monitor Przegląd panelu sterowania Jest 6 przycisków kontrolowania ustawień: ikey, Exit, Przycisk włączania/wyłączania, < i > oraz Enter. Poniżej opisano podstawowe funkcje tych przycisków. 1. ikey : Automatycznie reguluje położenie poziome i pionowe, fazę i zegar pikseli. 2. Przycisk Exit : Przełącza do poprzedniego menu lub prowadzi do wyjścia z menu ekranowego OSD. 3. Przycisk (Lewo): Do regulacji Lewo/Zmniejsz. Przycisk w Lewo to przycisk szybkiego wyboru dla Kontrastu. 4. Przycisk (Prawo): Do regulacji Prawo/Zwiększ. Przycisk w Prawo to przycisk szybkiego wyboru Jaskrawości (Brightness). 5. Przycisk Enter : Uaktywnia menu ekranowe OSD, wchodzi do menu niższego poziomu (sub menu), wybiera elementy, potwierdza wybór. 6. Power : Włącza i wyłącza zasilanie Tryb Hot Key (szybki wybór) Przyciski szybkiego wyboru Jaskrawości (Brightness) i Kontrastu (Contrast) Wciśnij, aby otworzyć menu jaskrawości (Brightness); wciśnij przycisk lub, aby wyregulować stopień jaskrawnośc i wciśnij Exit, aby zamknąć menu ekranowe OSD. Wciśnij, aby otworzyć menu kontrastu (Contrast); wciśnij przycisk lub aby wyregulować stopień kontrastu i wciśnij Exit, aby zamknąć menu ekranowe OSD. 22 Jak wyregulować monitor

23 Tryb głównego menu Funkcje sterowania dostepne w menu głównym Menu główne Pod-menu luminancji (Luminance) Wciśnij przycisk lub, aby wyregulować jaskrawość; wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować kontrast; wciśnij Exit, aby powrócić do poprzedniego menu. Jak wyregulować monitor 23

24 Pod-menu geometrii (Geometry) Wciśnij przycisk lub, aby wyregulować położenie poziome (Horizontal Position); wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować polożenie pionowe(vertical Position); wciśnij przycisk Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować zegar pikseli (Pixel Clock); wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować Fazę (Phase); wciśnij Exit, aby powrócić do poprzedniego menu. 24 Jak wyregulować monitor

25 Pod-menu kolorów (Color) Niebieskawy - chłodniejszy odcień obrazu w stosunku do fabrycznie ustawionej, standardowej, "komputerowej" bieli. Czerwonawy - cieplejszy odcień obrazu w stosunku do fabrycznie ustawionej, standardowej, "papierowej" bieli. Normalny - pozwala na oglądanie wideo i zdjęć w naturalnych barwach. To domyślne, fabryczne ustawienie koloru. Ustawienie użytkownika: Ustawienie użytkownika pozwala na dostosowanie odcieni obrazu zgodnie z Twoimi preferencjami. Mieszanka podstawowych kolorów czerwonego, zielonego i niebieskiego może być zmieniona, wpływając na odcień obrazu. Domyślne ustawienie to 50. Zmniejszanie jednego lub kilku kolorów zredukuje ich udział w odcieniu całego obrazu, np. jeśli zredukujesz poziom niebieskiego, obraz zacznie nabierać żółtawego odcienia. Jeśli zredukujesz zielony, obraz uzyska odcień karmazynowy. Sposób przywracania ustawień fabrycznych opisano w sekcji Przywoływanie podmenu Pod-menu przywróć (Recall). Jak wyregulować monitor 25

26 Pod-menu OSD Wciśnij przycisk lub, aby wyregulować położenie poziome menu ekranowego OSD; wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować położenie pionowe menu ekranowego OSD; wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby wyregulować czas wyświetlania menu ekranowego OSD; wciśnij Exit, aby powrócić do poprzedniego menu. 26 Jak wyregulować monitor

27 Pod-menu języków Naciśnij klawisz lub, aby wybrać język wyświetlacza ekranowego. Naciśnij przycisk Exit, aby powrócić do poprzedniego menu. Jak wyregulować monitor 27

28 Pod-menu przywróć (Recall) Wciśnij przycisk lub, aby potwierdzić przywrócenie kolorów (Color Recall); wciśnij Enter, aby przywrócić ustawienia kolorów lub wciśnij Exit, aby powrócić do poprzedniego menu. Wciśnij przycisk lub, aby potwierdzić przywrócenie wszystkich ustawień (Recall All), wciśnij Enter, aby przywrócić ustawienia położenia i kolorów lub wciśnij Exit, aby powrócić do poprzedniego menu. 28 Jak wyregulować monitor

29 Pod-menu różne (Miscellaneous) Ostrość (Sharpness): Wciśnij przycisk lub, aby wyregulować ostrość. Informacje ekranu (Display Information): Wybierz Informacje ekranu (Display Information), aby wyświetlić aktualne ustawienia monitora. Jak wyregulować monitor 29

30 9 Rozwiązywanie problemów Najczęściej zadawane pytania (FAQ) Obraz jest rozmyty: Przeczytaj rozdział Zmiana rozdzielczości ekranu, wybierz poprawną rozdzielczość i częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami. Jak użyłeś kabla przedłużenia VGA? Podczas testu odłącz kabel przedłużenia. Czy teraz obraz jest ostry? Jeśli nie, zoptymalizuj obraz postępując zgodnie z zaleceniami z rozdziału Zmiana częstotliwości odświeżania ekranu. Zwykle obraz jest nieostry z powodu strat przewodzenia kabli przedłużenia. Możesz ograniczyć te straty stosując kabel przedłużenia o lepszej jakości przewodzenia lub z wbudowanym wzmacniaczem sygnału. Czy obraz staje się nieostry przy rozdzielczościach niższych od standardowej (maksymalnej)? Przeczytaj rozdział Zmiana rozdzielczości ekranu. Wybierz rozdzielczośc standardową. Widoczne są błędy pikseli: Jeden lub kilka pikseli są zawsze czarne, jeden lub kilka pikseli są zawsze białe, jeden lub kilka pikseli są zawsze czerwone, zielone, niebieskie lub innego koloru. Oczyść ekran LCD. Kilkakrotnie włącz-wyłącz zasilanie. Są to piksele, które są zawsze jasne lub ciemne; jest to naturalna wada, charakterystyczna dla technologii LCD. Obraz ma nieodpowiedni kolor: Wydaje się być zbyt żółty, niebieski lub różowy. Na monitorze wciśnij przycisk Enter i przycisk lub, aby przejść do ikony Recall i wciśnij przycisk Enter, aby wejść do menu niższego poziomu (pod-menu) Recall. Wciśnij przycisk lub, aby wybrać Color Recall (Przywrócenie kolorów) i wybierz Yes (tak) w pod-menu Color Recall i wciśnij przycisk Enter, aby przywrócić ustawienia fabryczne. Jeśli obraz nadal nie wygląda poprawnie i menu ekranowe OSD również ma nieodpowiedni kolor, oznacza to, że w sygnale brakuje jednego z trzech kolorów podstawowych. Sprawdź złącza kabli sygnałowych. Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj sie ze sprzedawcą, aby uzyskać pomoc. Nie widać żadnego obrazu Czy dioda na monitorze świeci się na zielono? Jeśli dioda LED na monitorze świeci się na zielono i na ekranie widoczny jest komunikat Out of Range (poza zasięgiem), oznacza to, że używasz trybu wyświetlania nie obsługiwanego przez monitor - zmień ustawenia na jedne z obsługiwanych trybów. Przeczytaj rozdział Obsługiwane tryby pracy". Czy dioda na monitorze świeci się na pomarańczowo? Jeśli dioda LED na ekranie świeci się na pomarańczowo, aktywny jest tryb oszczędzania energii. Wciśnij dowolny przycisk klawiatury komputera lub porusz myszką. Jeśli to nie pomoże, 30 Rozwiązywanie problemów

31 sprawdź łącza kabla sygnałowego Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj sie ze sprzedawcą, aby uzyskać pomoc. Czy dioda na monitorze wcale sie nie świeci? Sprawdź gniazdko zasilania, zewnętrze źródło zasilania i przełącznik zasilania. Obraz jest zniekształcony, błyska lub migocze: Przeczytaj rozdział Zmiana rozdzielczości ekranu i wybierz poprawną rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami. Obraz jest przesunięty w jednym kierunku: Przeczytaj rozdział Zmiana rozdzielczości ekranu i wybierz poprawną rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami. Potrzebujesz więcej pomocy? Jeśli problemy nie zostaną rozwiązane po wypróbowaniu metod zawartych w podręczniku, skontaktuj sie ze sprzedawcą lub prześlij do nas na adres: Support@BenQ.com Rozwiązywanie problemów 31

32 10 1 Obsługiwane tryby pracy Rozdzielczość Wejściowy tryb ekranu (Taktowanie wejściowe) Częstotliwość pozioma(khz) Częstotliwość pionowa (Hz) Częstotliwość pikseli (MHz) Komentarz 640 x (P) 70.08(N) DOS 720 x (N) 70.08(P) DOS 640 x (N) 60.00(N) DOS 640 x (N) 61.00(N) Macintosh 640 x (N) 72.80(N) VESA 640 x (N) 75.00(N) VESA 800 x (P) 60.32(P) VESA 800 x (P) 72.19(P) VESA 800 x (P) 75.00(P) VESA 832 x (N) 74.55(N) Macintosh 1024 x (N) 60.00(N) VESA 1024 x (N) 70.10(N) VESA 1024 x (P) 75.00(P) VESA 1024 x (N) 74.93(N) Macintosh Tryby nie podane w powyższej tabeli mogą nie być obsługiwane. Aby uzyskać optymalną jakość obrazu, zalecamy wybór jednego z trybów podanych w powyższej tabeli. Istnieją 14 dostępne tryby kompatybilne z Windows. W wyniku różnic częstotliwości sygnałowej kart graficznych nie spełniających standardów VGA może dochodzić do zniekształceń obrazu. Nie jest to usterka. Sytuację można poprawić zmieniając ustawienia automatyczne lub ręcznie zmienić ustawienia fazy i częstotliwość pikseli z menu Geometry (geometria). Kiedy wyłączasz monitor na ekranie moga, pojawiać się linie zakłóceń. Jest to normalne zjawisko i nie należy się nim niepokoić. Aby wydłużyć okres użytkowania produktu, zalecamy korzystanie z funkcji zarządzania energią komputera. 32 Obsługiwane tryby pracy
