CALLNET - wariant uproszczony

Transkrypt

1 - wariant uproszczony KARTY KATALOGOWE URZĄDZEŃ SYSTEMU PRZYWOŁAWCZEGO

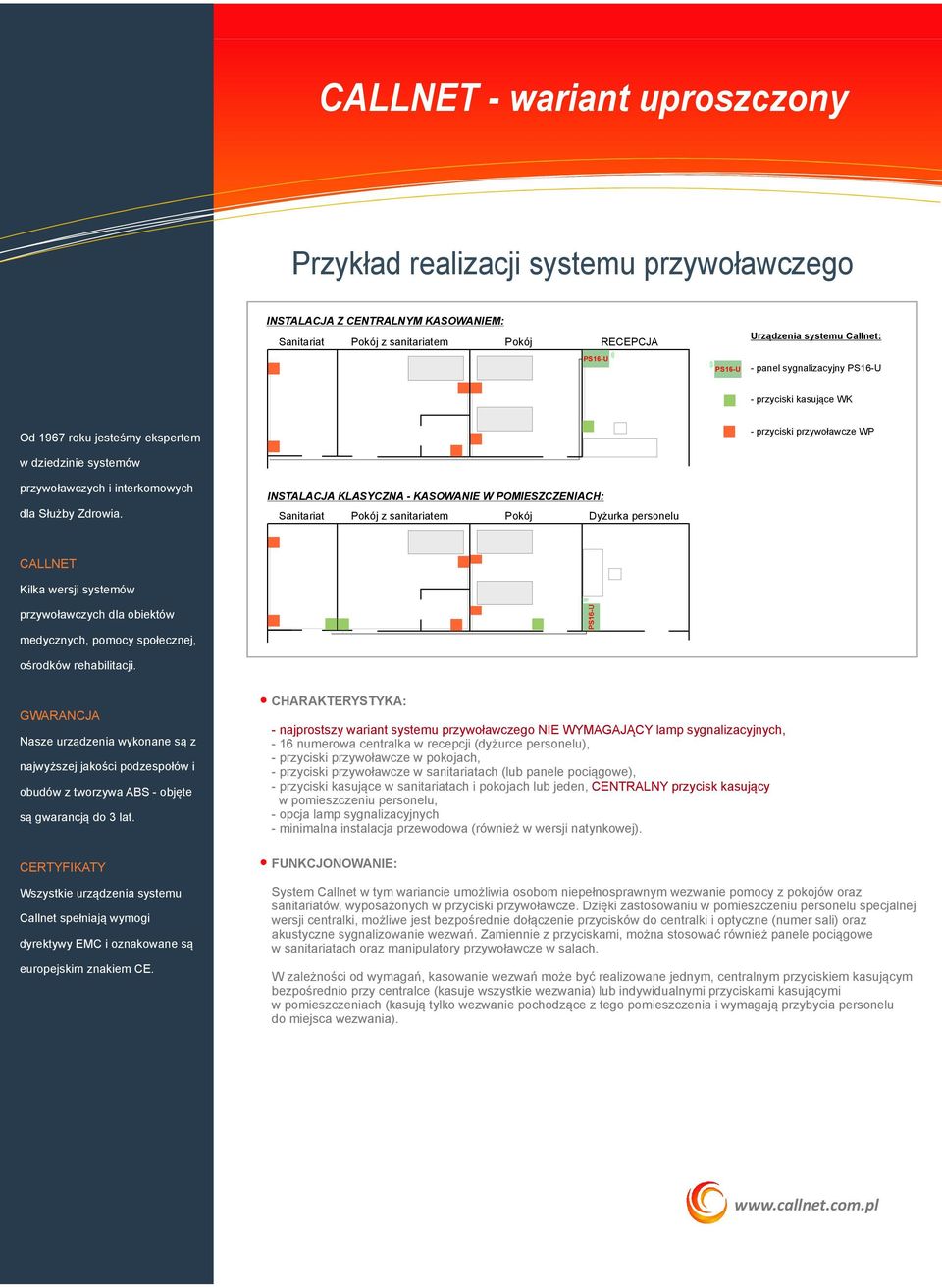

2 - wariant uproszczony Przykład realizacji systemu przywoławczego INSTALACJA Z CENTRALNYM KASOWANIEM: Sanitariat Pokój z sanitariatem Pokój Urządzenia systemu Callnet: RECEPCJA PS16-U PS16-U - panel sygnalizacyjny PS16-U - przyciski kasujące WK - przyciski przywoławcze WP INSTALACJA KLASYCZNA - KASOWANIE W POMIESZCZENIACH: Sanitariat Pokój z sanitariatem Pokój Dyżurka personelu CHARAKTERYSTYKA: - najprostszy wariant systemu przywoławczego NIE WYMAGAJĄCY lamp sygnalizacyjnych, - 16 numerowa centralka w recepcji (dyżurce personelu), - przyciski przywoławcze w pokojach, - przyciski przywoławcze w sanitariatach (lub panele pociągowe), - przyciski kasujące w sanitariatach i pokojach lub jeden, CENTRALNY przycisk kasujący w pomieszczeniu personelu, - opcja lamp sygnalizacyjnych - minimalna instalacja przewodowa (również w wersji natynkowej). System Callnet w tym wariancie umożliwia osobom niepełnosprawnym wezwanie pomocy z pokojów oraz sanitariatów, wyposażonych w przyciski przywoławcze. Dzięki zastosowaniu w pomieszczeniu personelu specjalnej wersji centralki, możliwe jest bezpośrednie dołączenie przycisków do centralki i optyczne (numer sali) oraz akustyczne sygnalizowanie wezwań. Zamiennie z przyciskami, można stosować również panele pociągowe w sanitariatach oraz manipulatory przywoławcze w salach. W zależności od wymagań, kasowanie wezwań może być realizowane jednym, centralnym przyciskiem kasującym bezpośrednio przy centralce (kasuje wszystkie wezwania) lub indywidualnymi przyciskami kasującymi w pomieszczeniach (kasują tylko wezwanie pochodzące z tego pomieszczenia i wymagają przybycia personelu do miejsca wezwania).

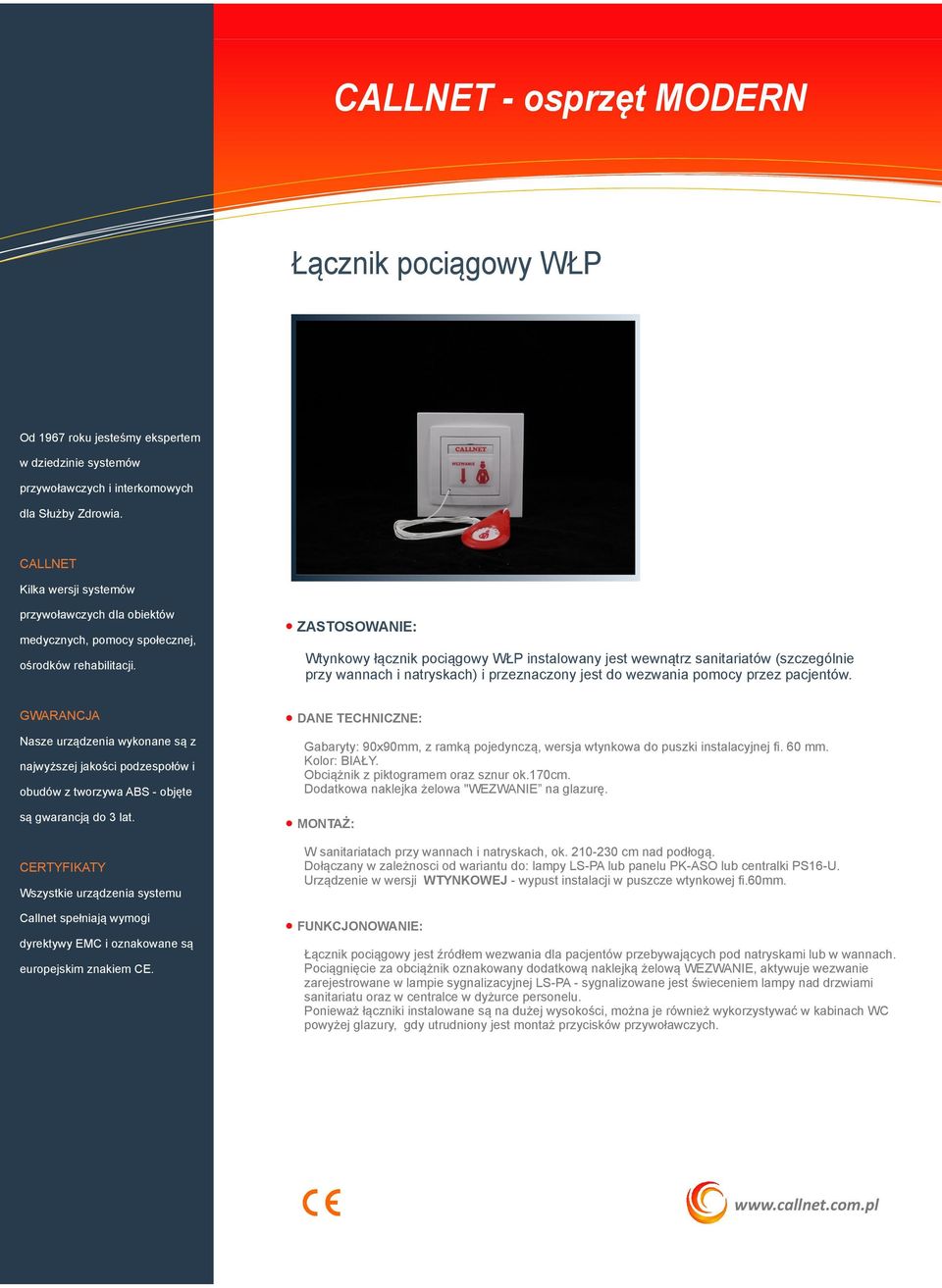

3 - osprzęt MODERN Łącznik pociągowy WŁP Wtynkowy łącznik pociągowy WŁP instalowany jest wewnątrz sanitariatów (szczególnie przy wannach i natryskach) i przeznaczony jest do wezwania pomocy przez pacjentów. Gabaryty: 90x90mm, z ramką pojedynczą, wersja wtynkowa do puszki instalacyjnej fi. 60 mm. Kolor: BIAŁY. Obciążnik z piktogramem oraz sznur ok.170cm. Dodatkowa naklejka żelowa "WEZWANIE na glazurę. W sanitariatach przy wannach i natryskach, ok cm nad podłogą. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm. Łącznik pociągowy jest źródłem wezwania dla pacjentów przebywających pod natryskami lub w wannach. Pociągnięcie za obciążnik oznakowany dodatkową naklejką żelową WEZWANIE, aktywuje wezwanie zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem lampy nad drzwiami sanitariatu oraz w centralce w dyżurce personelu. Ponieważ łączniki instalowane są na dużej wysokości, można je również wykorzystywać w kabinach WC powyżej glazury, gdy utrudniony jest montaż przycisków przywoławczych.

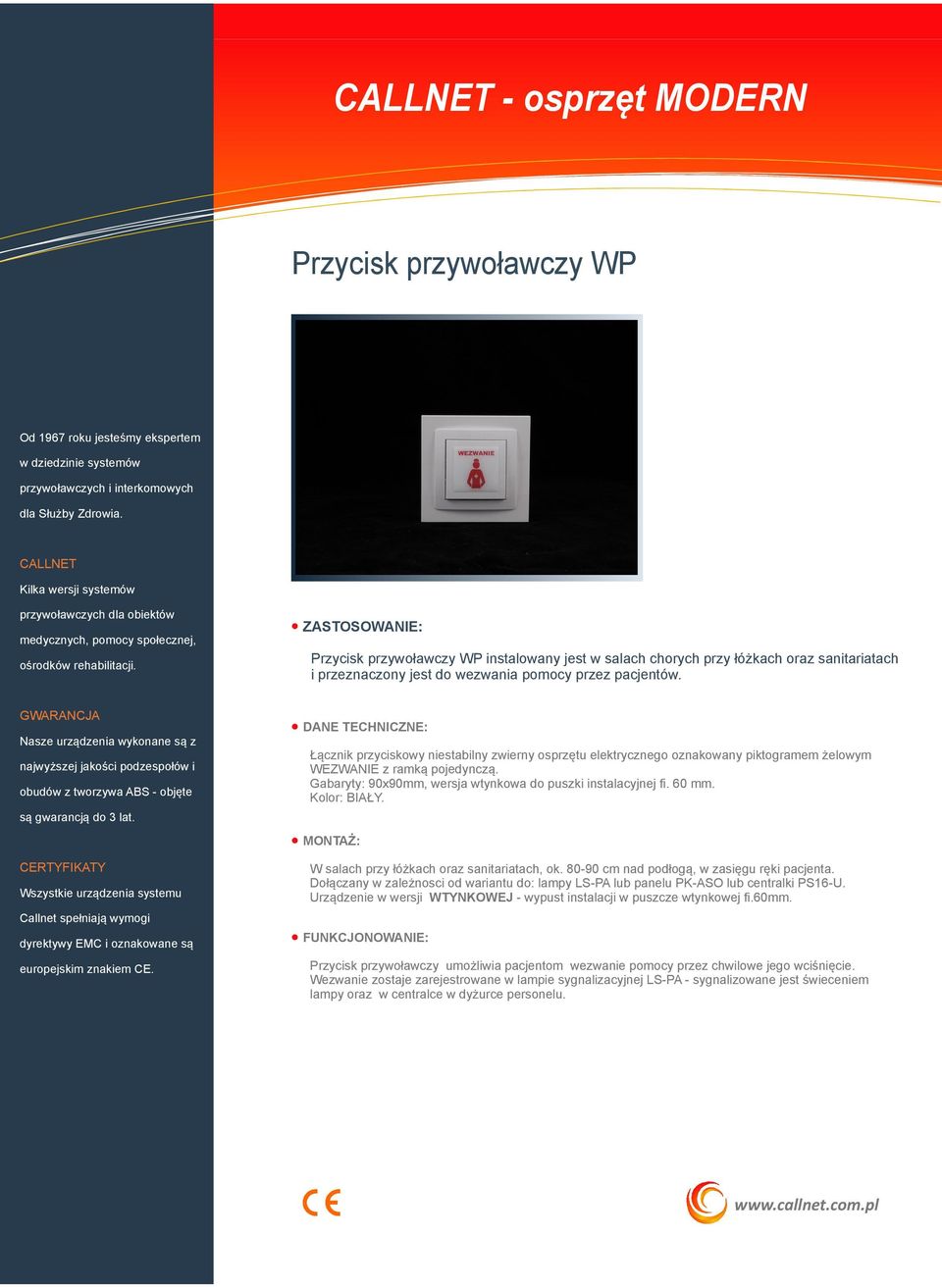

4 - osprzęt MODERN Przycisk przywoławczy WP Przycisk przywoławczy WP instalowany jest w salach chorych przy łóżkach oraz sanitariatach i przeznaczony jest do wezwania pomocy przez pacjentów. Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego oznakowany piktogramem żelowym WEZWANIE z ramką pojedynczą. Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm. Kolor: BIAŁY. W salach przy łóżkach oraz sanitariatach, ok cm nad podłogą, w zasięgu ręki pacjenta. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm. Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie. Wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem lampy oraz w centralce w dyżurce personelu.

5 - osprzęt MODERN Przycisk kasujący WK Przycisk kasujący WK instalowany jest wewnątrz pomieszczeń przy drzwiach wejściowych i przeznaczony jest do kasowania wezwań od pacjentów przez personel. Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego oznakowany piktogramem żelowym KASOWANIE z ramką pojedynczą. Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm. Kolor: BIAŁY. W salach i sanitariatach przy drzwiach wejściowych wewnątrz pomieszczenia, ok cm nad podłogą. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm. Przycisk kasujący umożliwia pielęgniarce skasowanie wezwania od pacjenta po wejściu do pomieszczenia.

6 - osprzęt MODERN Przyciski przywoławczy i kasujący WPK Przyciski przywoławczy i kasujący WPK instalowane są wewnątrz pomieszczeń przy drzwiach wejściowych i przeznaczone są zarówno do wezwania pomocy przez pacjentów, jak i kasowania wezwań przez personel. Łączniki przyciskowe niestabilne zwierne osprzętu elektrycznego w ramce podwójnej poziomej, oznakowane piktogramami żelowymi KASOWANIE i WEZWANIE. Gabaryty: 162x90mm, wersja wtynkowa do DWÓCH puszek instalacyjnych zespolonych fi.60mm Kolor: BIAŁY. W salach, sanitariatach, pokojach pobytu dziennego przy drzwiach wejściowych wewnątrz pomieszczenia, ok cm nad podłogą. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w DWÓCH puszkach wtynkowych zespolonych fi. 60mm (dla typowego osprzętu elektrycznego w podwójnej ramce poziomej). Przycisk kasujący umożliwia pielęgniarce skasowanie wezwania od pacjenta po wejściu do pomieszczenia. Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie. Wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem lampy oraz w centralce w dyżurce personelu.

7 - osprzęt MODERN Gniazdo manipulatora RJ14. Gniazda manipulatorów RJ14 instalowane są w salach chorych przy łóżkach i przeznaczone dla manipulatorów przywoławczych do wezwania pomocy przez pacjentów. Gniazdo RJ14 typu 6p4c (moduł zaciskowy beznarzędziowy), z ramką pojedynczą. Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm. Kolor: BIAŁY. W salach przy łóżkach, ok cm nad podłogą. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm. Gniazdo manipulatora umożliwia jego podłączenie dla pacjentów, gdy wymagane jest aby źródło przywołania znajdowało się w zasięgu ręki pacjenta. UWAGI: Zastosowanie innych gniazd RJ dla manipulatorów niż zalecane z serii STANDARD lub MODERN może spowodować niewłaściwe funkcjonowanie manipulatorów przywoławczych!

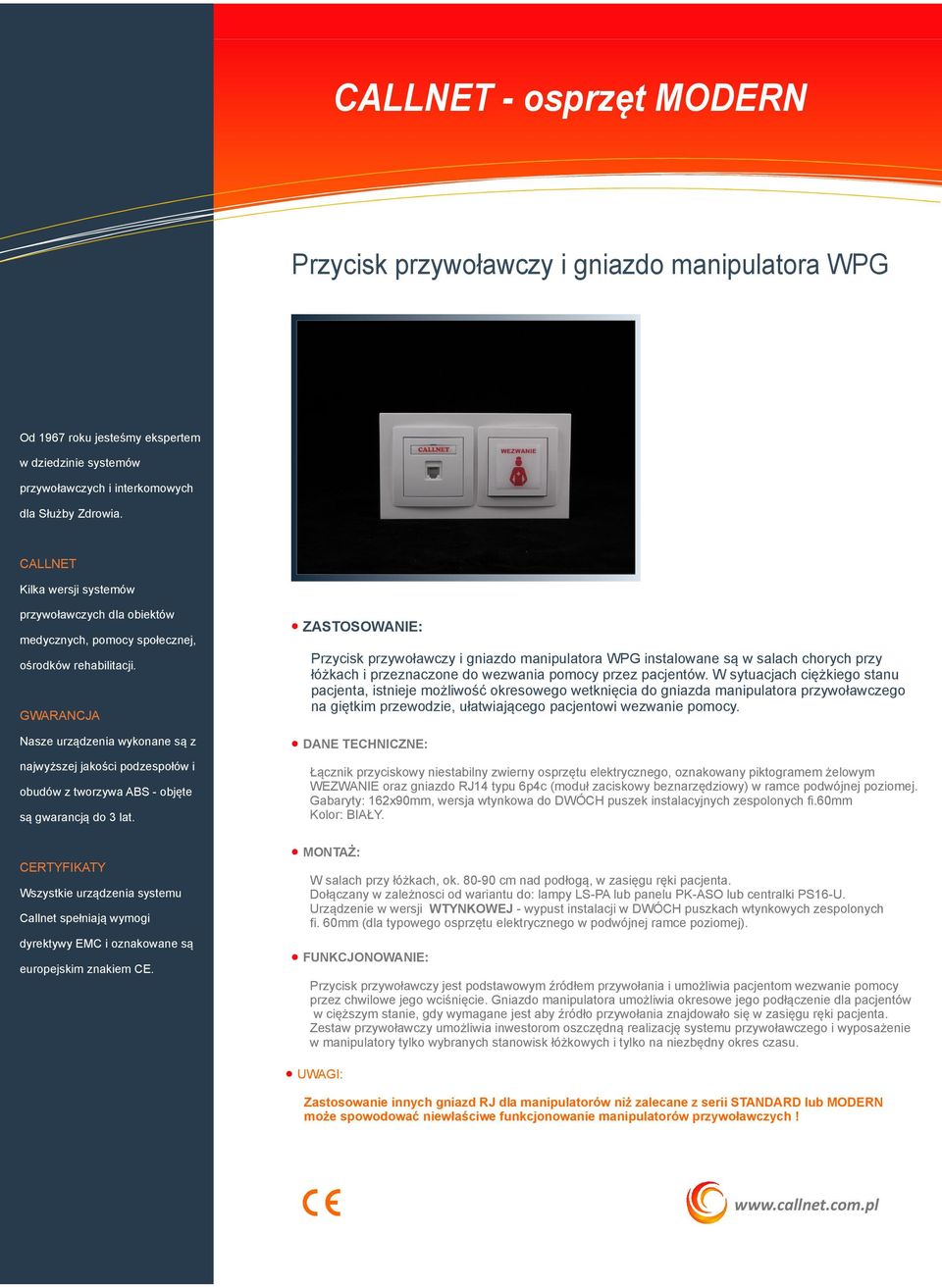

8 - osprzęt MODERN Przycisk przywoławczy i gniazdo manipulatora WPG Przycisk przywoławczy i gniazdo manipulatora WPG instalowane są w salach chorych przy łóżkach i przeznaczone do wezwania pomocy przez pacjentów. W sytuacjach ciężkiego stanu pacjenta, istnieje możliwość okresowego wetknięcia do gniazda manipulatora przywoławczego na giętkim przewodzie, ułatwiającego pacjentowi wezwanie pomocy. Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego, oznakowany piktogramem żelowym WEZWANIE oraz gniazdo RJ14 typu 6p4c (moduł zaciskowy beznarzędziowy) w ramce podwójnej poziomej. Gabaryty: 162x90mm, wersja wtynkowa do DWÓCH puszek instalacyjnych zespolonych fi.60mm Kolor: BIAŁY. W salach przy łóżkach, ok cm nad podłogą, w zasięgu ręki pacjenta. Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U. Urządzenie w wersji WTYNKOWEJ - wypust instalacji w DWÓCH puszkach wtynkowych zespolonych fi. 60mm (dla typowego osprzętu elektrycznego w podwójnej ramce poziomej). Przycisk przywoławczy jest podstawowym źródłem przywołania i umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie. Gniazdo manipulatora umożliwia okresowe jego podłączenie dla pacjentów w cięższym stanie, gdy wymagane jest aby źródło przywołania znajdowało się w zasięgu ręki pacjenta. Zestaw przywoławczy umożliwia inwestorom oszczędną realizację systemu przywoławczego i wyposażenie w manipulatory tylko wybranych stanowisk łóżkowych i tylko na niezbędny okres czasu. UWAGI: Zastosowanie innych gniazd RJ dla manipulatorów niż zalecane z serii STANDARD lub MODERN może spowodować niewłaściwe funkcjonowanie manipulatorów przywoławczych!

9 - wariant uproszczony Manipulator przywoławczy MP-P Manipulator przywoławczy MP-P instalowany jest w salach chorych przy łóżkach i przeznaczony jest do wezwania pomocy przez pacjentów. Gabaryty: 60x35/25x18mm, obudowa z tworzywa ABS. Przycisk WEZWANIE, przewód giętki ok.1,9m zakończony wtykiem RJ14 typu 6p4c. Napięcie robocze: 12V DC. W salach przy łóżkach - gniazdo RJ14 osadzone ok cm nad podłogą. Połączenie przewodowe z gniazda manipulatora do panelu PS16-U. Urządzenie wymaga gniazda RJ14 typu 6p4c wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm. Dostępna jest rownież obudowa natynkowa gniazda. Manipulator przywoławczy MP-P umożliwia wezwanie pomocy pacjentom z sal chorych. Giętki przewód pozwala na umieszczenie urządzenia w zasięgu ręki chorego. Chwilowe wciśnięcie przycisku WEZWANIE zostaje zarejestrowane w centralce w dyżurce personelu.

10 - wariant uproszczony Panel sygnalizacyjny PS16-U Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań od pacjentów w dyżurkach pielęgniarskich. Gabaryty: 270x195x55 mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową. Pojemność: 16 pomieszczeń, diody świecące z polami na opis numerów pomieszczeń. Dwa sygnalizatory akustyczne, przełącznik trybu pracy nocnej (częściowe wyciszenie sygnału). Możliwość dołączenia czterech paneli sygnalizacji akustycznej PS-A/PK-ASO. Opcjonalnie przycisk CENTRALNEGO KASOWANIA (kasuje wszystkie wewzwania w oddziale). Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania. W dyżurce pielęgniarskiej obok biurka, na wysokości ok cm nad podłogą. Indywidualne połączenia przewodowe do przycisków WP i WK. Urządzenie w wersji NATYNKOWEJ - zalecane osadzenie puszki instalacyjnej wtynkowej fi. 60mm. Panel PS16-U sygnalizuje zdarzenia w oddziale: - optycznie: zapalenie diody obok właściwego numeru sali, - akustycznie: ciągły sygnał akustyczny. UWAGI: Urządzenie posiada wbudowane obwody elektroniczne do rejestracji wezwań wraz z możliwością ich indywidualnego kasowania, przez co może współpracować bezpośrednio z typowymi przyciskami osprzętu elektrycznego (przywoławcze i kasujące). Opcjonalnie można dołączyć centralny przycisk kasujący, który kasuje wszystkie wezwania w oddziale.

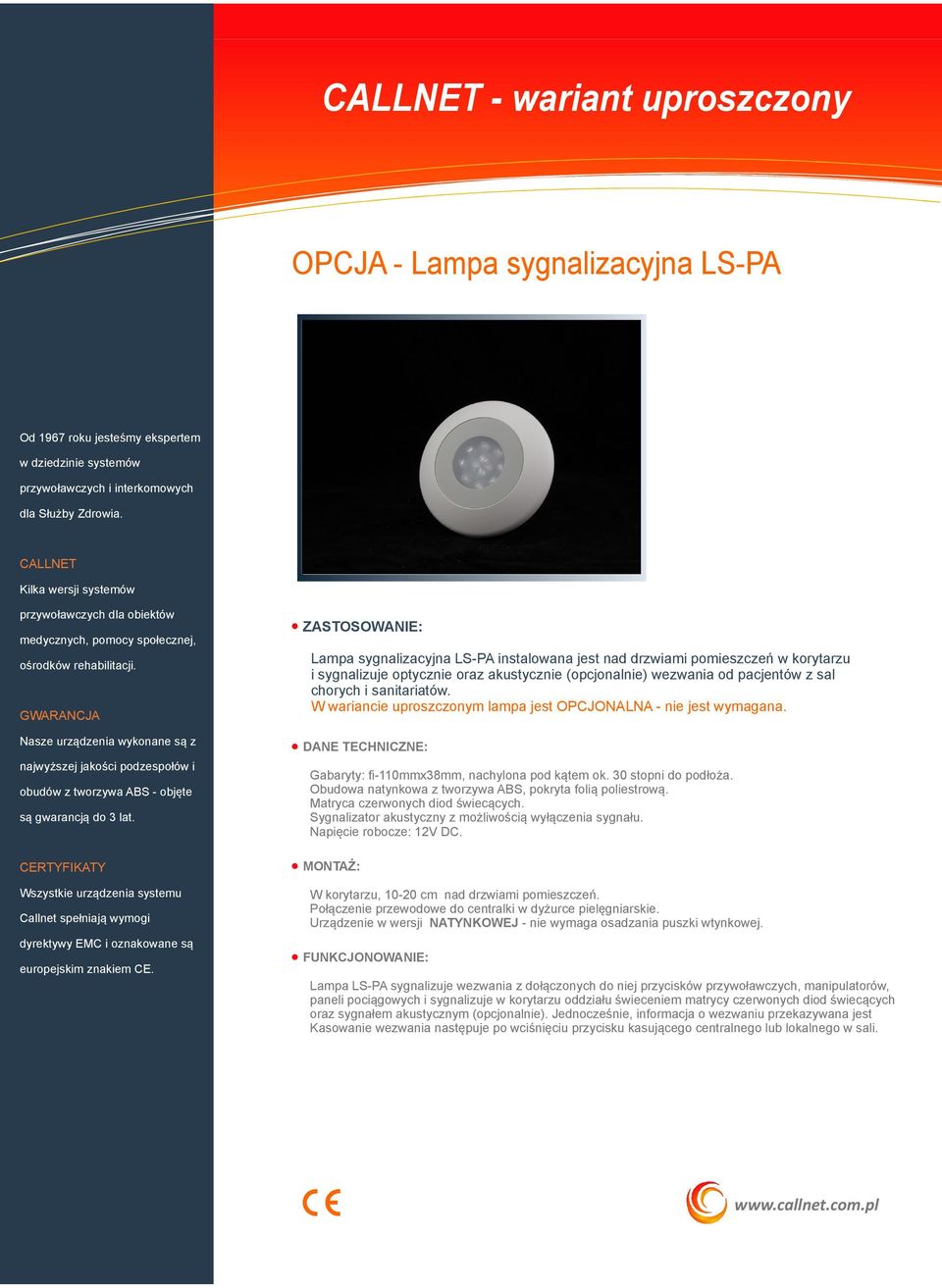

11 - wariant uproszczony OPCJA - Lampa sygnalizacyjna LS-PA Lampa sygnalizacyjna LS-PA instalowana jest nad drzwiami pomieszczeń w korytarzu i sygnalizuje optycznie oraz akustycznie (opcjonalnie) wezwania od pacjentów z sal chorych i sanitariatów. W wariancie uproszczonym lampa jest OPCJONALNA - nie jest wymagana. Gabaryty: fi-110mmx38mm, nachylona pod kątem ok. 30 stopni do podłoża. Obudowa natynkowa z tworzywa ABS, pokryta folią poliestrową. Matryca czerwonych diod świecących. Sygnalizator akustyczny z możliwością wyłączenia sygnału. Napięcie robocze: 12V DC. W korytarzu, cm nad drzwiami pomieszczeń. Połączenie przewodowe do centralki w dyżurce pielęgniarskie. Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej. Lampa LS-PA sygnalizuje wezwania z dołączonych do niej przycisków przywoławczych, manipulatorów, paneli pociągowych i sygnalizuje w korytarzu oddziału świeceniem matrycy czerwonych diod świecących oraz sygnałem akustycznym (opcjonalnie). Jednocześnie, informacja o wezwaniu przekazywana jest Kasowanie wezwania następuje po wciśnięciu przycisku kasującego centralnego lub lokalnego w sali.

12 - wariant uproszczony OPCJA - panel sygnalizacji PS-A/PK-ASO Panel sygnalizacji instalowany jest w dodatkowych dyżurkach personelu i przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań od pacjentów (bez identyfikacji numeru pomieszczenia, co realizuje centralka w dyżurce pielęgniarskiej). Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową. Przyciski: SYGNALIZACJA, WYŁĄCZENIE, diody świecące SYGNALIZACJA, WEZWANIE i ALARM. Sygnalizator akustyczny. Napięcie robocze: 12V DC. W dodatkowych pomieszczeniach personelu, wewnątrz przy drzwiach wejściowych lub obok biurka. Połączenie przewodowe do panelu PS16-U w dyżurce. Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej. Panel PS-A/PK-ASO po załączeniu przyciskiem SYGNALIZACJA, sygnalizuje akustycznie oraz optycznie (diody czerwone WEZWANIE) wszystkie wezwania od pacjentów w oddziale. Wyłączenie panelu odbywa się przyciskiem WYŁĄCZENIE. W stanie wyłączenia, panel sygnalizuje wezwania wyłącznie optycznie - diodami świecącymi. UWAGI: Do jednej centralki PS16-U można dołączyć cztery panele sygnalizacji akustycznej PS-A/PK-ASO.
