1 CP CE F CE Technika zbrojenia Większa produktywność w procesie betonowania. Technika zbrojeniowa Wacker Neuson.

2 Innowacje wspomagające proces betonowania. Technika zbrojeniowa Wacker Neuson. TeCHNiKa ZBRoJeNioWa W NoWyM WydaNiU. Mogłem wyobrazić to sobie tylko częściowo, do czasu, aż zobaczyłem w rzeczywistości: dokładne i bezpieczne cięcie i gięcie stali zbrojeniowej na placu budowy to było jasne. Ale łączenie drążków zbrojeniowych z maksimum równomiernie wydrążonymi i stabilnymi węzłami na godzinę za pomocą jednej tylko ręki to już zaawansowany postęp Wacker Neuson. Tomek Piesiewicz Technik budowli betonowych, Polska 2_3

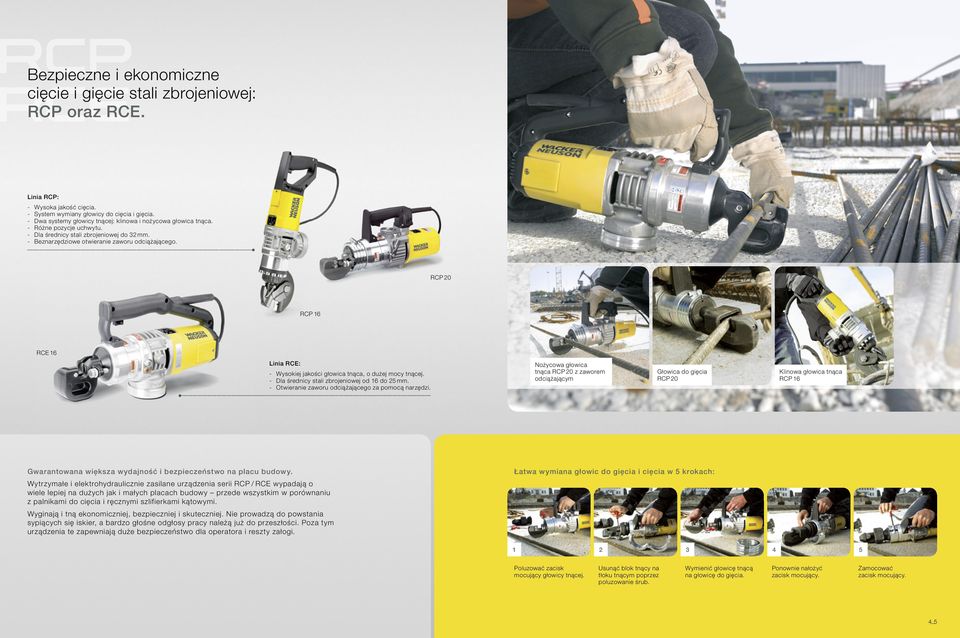

3 CP CE Bezpieczne i ekonomiczne cięcie i gięcie stali zbrojeniowej: RCP oraz RCe. Linia RCP: - Wysoka jakość cięcia. - System wymiany głowicy do cięcia i gięcia. - Dwa systemy głowicy tnącej: klinowa i nożycowa głowica. - Różne pozycje uchwytu. - Dla średnicy stali zbrojeniowej do 32 mm. - Beznarzędziowe otwieranie zaworu odciążającego. RCP 20 RCP 16 RCE 16 Linia RCe: - Wysokiej jakości głowica, o dużej mocy tnącej. - Dla średnicy stali zbrojeniowej od 16 do 25 mm. - Otwieranie zaworu odciążającego za pomocą narzędzi. RCP 20 z zaworem odciążającym Głowica do gięcia RCP 20 Klinowa głowica RCP 16 gwarantowana większa wydajność i bezpieczeństwo na placu budowy. Wytrzymałe i elektrohydraulicznie zasilane urządzenia serii RCP / RCE wypadają o wiele lepiej na dużych jak i małych placach budowy przede wszystkim w porównaniu z palnikami do cięcia i ręcznymi szlifierkami kątowymi. Wyginają i tną ekonomiczniej, bezpieczniej i skuteczniej. Nie prowadzą do powstania sypiących się iskier, a bardzo głośne odgłosy pracy należą już do przeszłości. Poza tym urządzenia te zapewniają duże bezpieczeństwo dla operatora i reszty załogi. Łatwa wymiana głowic do gięcia i cięcia w 5 krokach: Poluzować zacisk mocujący głowicy tnącej. Usunąć blok tnący na tłoku tnącym poprzez poluzowanie śrub. Wymienić głowicę tnącą na głowicę do gięcia. Ponownie nałożyć zacisk mocujący. Zamocować zacisk mocujący. 4_5

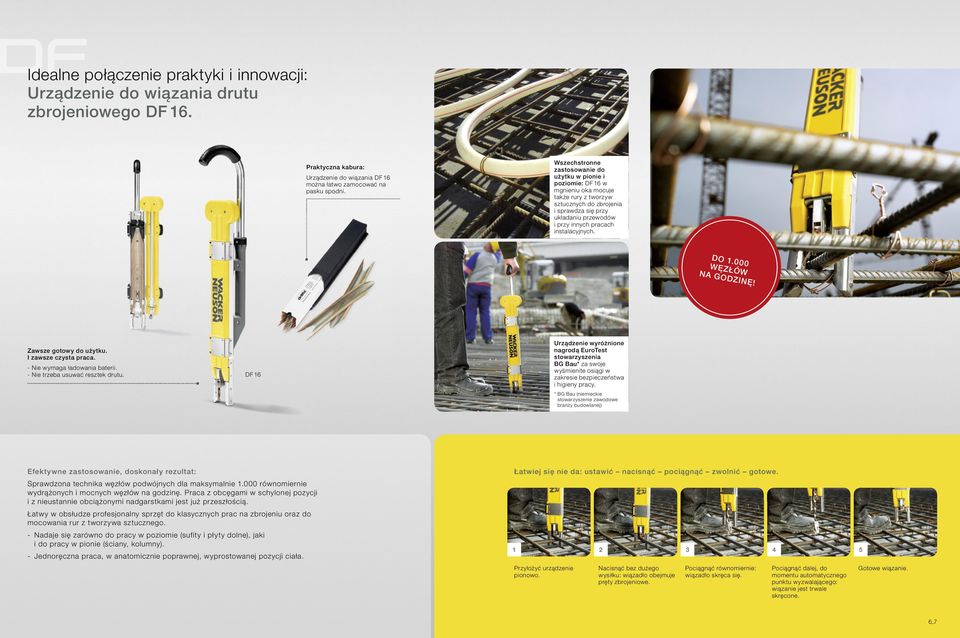

4 F Idealne połączenie praktyki i innowacji: Urządzenie do wiązania drutu zbrojeniowego df 16. Praktyczna kabura: Urządzenie do wiązania DF 16 można łatwo zamocować na pasku spodni. Wszechstronne zastosowanie do użytku w pionie i poziomie: DF 16 w mgnieniu oka mocuje także rury z tworzyw sztucznych do zbrojenia i sprawdza się przy układaniu przewodów i przy innych pracach instalacyjnych. do WęZŁÓW Na godzinę! Zawsze gotowy do użytku. i zawsze czysta praca. - Nie wymaga ładowania baterii. - Nie trzeba usuwać resztek drutu. DF 16 Urządzenie wyróżnione nagrodą eurotest stowarzyszenia Bg Bau* za swoje wyśmienite osiągi w zakresie bezpieczeństwa i higieny pracy. * BG Bau (niemieckie stowarzyszenie zawodowe branży budowlanej) efektywne zastosowanie, doskonały rezultat: Sprawdzona technika węzłów podwójnych dla maksymalnie równomiernie wydrążonych i mocnych węzłów na godzinę. Praca z obcęgami w schylonej pozycji i z nieustannie obciążonymi nadgarstkami jest już przeszłością. Łatwy w obsłudze profesjonalny sprzęt do klasycznych prac na zbrojeniu oraz do mocowania rur z tworzywa sztucznego. - Nadaje się zarówno do pracy w poziomie (sufity i płyty dolne), jaki i do pracy w pionie (ściany, kolumny). - Jednoręczna praca, w anatomicznie poprawnej, wyprostowanej pozycji ciała. Łatwiej się nie da: ustawić nacisnąć pociągnąć zwolnić gotowe Przyłożyć urządzenie pionowo. Nacisnąć bez dużego wysiłku: wiązadło obejmuje pręty zbrojeniowe. Pociągnąć równomiernie: wiązadło skręca się. Pociągnąć dalej, do momentu automatycznego punktu wyzwalającego: wiązanie jest trwale skręcone. Gotowe wiązanie. 6_7

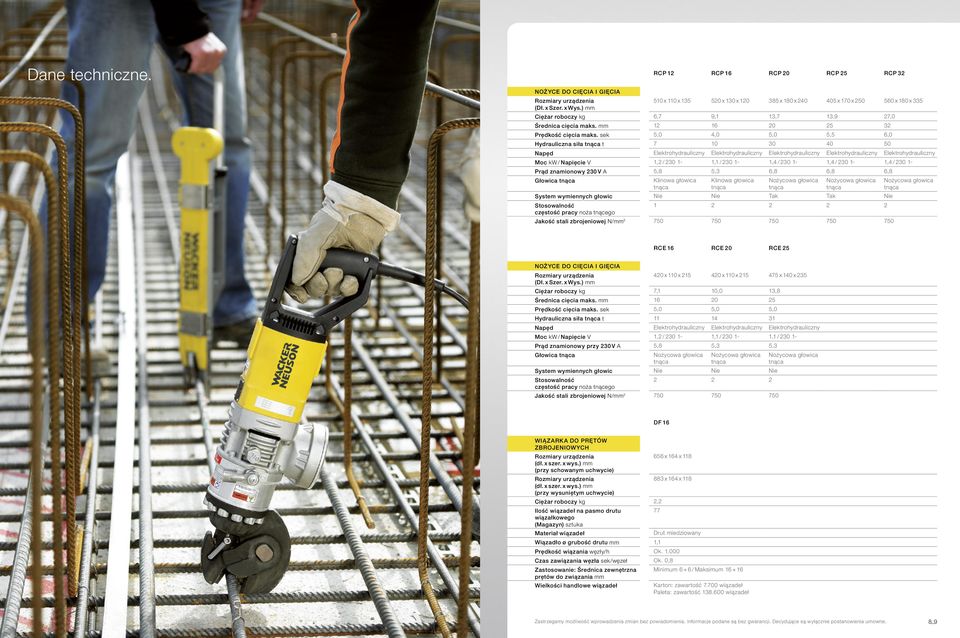

5 Dane techniczne. RCP 12 RCP 16 RCP 20 RCP 25 RCP 32 Nożyce do cięcia i gięcia Rozmiary urządzenia (Dł. x Szer. x Wys.) mm 510 x 110 x x 130 x x 180 x x 170 x x 180 x 335 Ciężar roboczy kg 6,7 9,1 13,7 13,9 27,0 Średnica cięcia maks. mm Prędkość cięcia maks. sek 5,0 4,0 5,0 5,5 6,0 Hydrauliczna siła t Napęd Elektrohydrauliczny Elektrohydrauliczny Elektrohydrauliczny Elektrohydrauliczny Elektrohydrauliczny Moc kw / Napięcie V 1,2 / ,1 / ,4 / ,4 / ,4 / Prąd znamionowy 230 V A 5,8 5,3 6,8 6,8 6,8 Głowica Klinowa głowica Klinowa głowica System wymiennych głowic Nie Nie Tak Tak Nie Stosowalność częstość pracy noża tnącego Jakość stali zbrojeniowej N/mm RCE 16 RCE 20 RCE 25 Nożyce do cięcia i gięcia Rozmiary urządzenia 420 x 110 x x 110 x x 140 x 235 (Dł. x Szer. x Wys.) mm Ciężar roboczy kg 7,1 10,0 13,8 Średnica cięcia maks. mm Prędkość cięcia maks. sek 5,0 5,0 5,0 Hydrauliczna siła t Napęd Elektrohydrauliczny Elektrohydrauliczny Elektrohydrauliczny Moc kw / Napięcie V 1,2 / ,1 / ,1 / Prąd znamionowy przy 230 V A 5,8 5,3 5,3 Głowica System wymiennych głowic Nie Nie Nie Stosowalność częstość pracy noża tnącego Jakość stali zbrojeniowej N/mm DF 16 WIĄZARKA DO PRĘTÓW ZBROJENIOWYCH Rozmiary urządzenia 656 x 164 x 118 (dł. x szer. x wys.) mm (przy schowanym uchwycie) Rozmiary urządzenia 883 x 164 x 118 (dł. x szer. x wys.) mm (przy wysuniętym uchwycie) Ciężar roboczy kg 2,2 Ilość wiązadeł na pasmo drutu 77 wiązałkowego (Magazyn) sztuka Materiał wiązadeł Drut miedziowany Wiązadło ø grubość drutu mm 1,1 Prędkość wiązania węzły/h Ok Czas zawiązania węzła sek/węzeł Ok. 0,8 Zastosowanie: Średnica zewnętrzna Minimum / Maksimum prętów do związania mm Wielkości handlowe wiązadeł Karton: zawartość wiązadeł Paleta: zawartość wiązadeł Zastrzegamy możliwość wprowadzenia zmian bez powiadomienia. Informacje podane są bez gwarancji. Decydujące są wyłącznie postanowienia umowne. 8_9

6 3 Korbach, Niemcy 5 Reichertshofen, Niemcy 2 Norton Shores, USA 6 Linz, Austria 1 Milwaukee, USA 7 Kragujevac, Serbia 4 Pfullendorf, Niemcy 8 Manila, Filipiny Produkcja na świecie. Serwis blisko klienta. Zawsze blisko klienta:

7 1 2 3 MiędZyNaRodoWe CeNTRUM KoMPeTeNCJi i NoWoCZeSNa RePReZeNTaTyWNa FaBRyKa URZĄdZeŃ BUdoWLaNyCH. Zakład w Reichertshofen (Niemcy) jest jednym z najbardziej bogatych w tradycje zakładów produkcyjnych koncernu. Tutaj powstają koncepcje przyszłości oraz wiodące maszyny i urządzenia w branży ZaKŁady PRodUKCyJNe KoNCeRNU WaCKeR NeUSoN 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Niemcy 4 Pfullendorf, Niemcy 5 Reichertshofen, Niemcy 6 Linz, Austria 7 Kragujevac, Serbia 8 Manila, Filipiny _11_12

8 INNOWACJA JAKOŚĆ KLIENT CHARAKTER WYDAJNOŚĆ Koło wartości firmy Wacker Neuson: sukces klienta zajmuje centralną pozycję. Naszym atutem są wartości średniego przedsiębiorstwa rodzinnego, notowanego na giełdzie. Siła i kompetencja organizacji działającej na skalę międzynarodową. Ludzie, którzy swoimi działaniami i pomysłami codziennie wprowadzają nasze motto w życie. Wierzymy w jakość, innowację, wydajność i charakter. I trwały sukces naszych klientów, wokół których przecież wszystko się kręci. Zawsze blisko klienta:
