PROJEKT WYKONAWCZY EGZEMPLARZ NR 1 ZAWIERA KOMPLET OBLICZEŃ MODERNIZACJA INSTALACJI WEWNĘTRZNEJ C.O. I C.W.U. - ROBOTY INSTALACYJNE

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY EGZEMPLARZ NR 1 ZAWIERA KOMPLET OBLICZEŃ MODERNIZACJA INSTALACJI WEWNĘTRZNEJ C.O. I C.W.U. - ROBOTY INSTALACYJNE"

Transkrypt

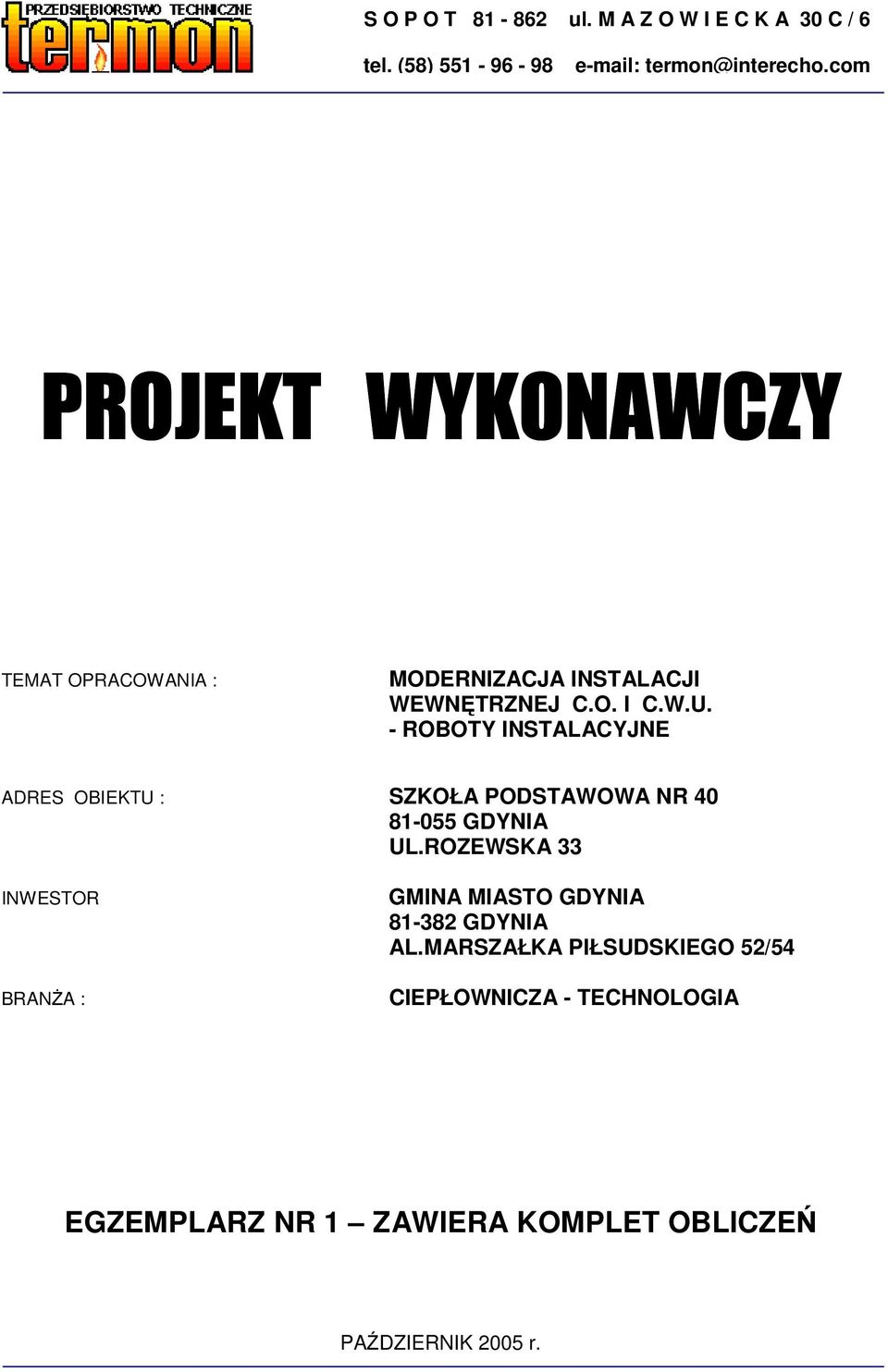

1 S O P O T ul. M A Z O W I E C K A 30 C / 6 tel. (58) termon@interecho.com PROJEKT WYKONAWCZY TEMAT OPRACOWANIA : MODERNIZACJA INSTALACJI WEWNĘTRZNEJ C.O. I C.W.U. - ROBOTY INSTALACYJNE ADRES OBIEKTU : SZKOŁA PODSTAWOWA NR GDYNIA UL.ROZEWSKA 33 INWESTOR BRANŻA : GMINA MIASTO GDYNIA GDYNIA AL.MARSZAŁKA PIŁSUDSKIEGO 52/54 CIEPŁOWNICZA - TECHNOLOGIA EGZEMPLARZ NR 1 ZAWIERA KOMPLET OBLICZEŃ PAŹDZIERNIK 2005 r.

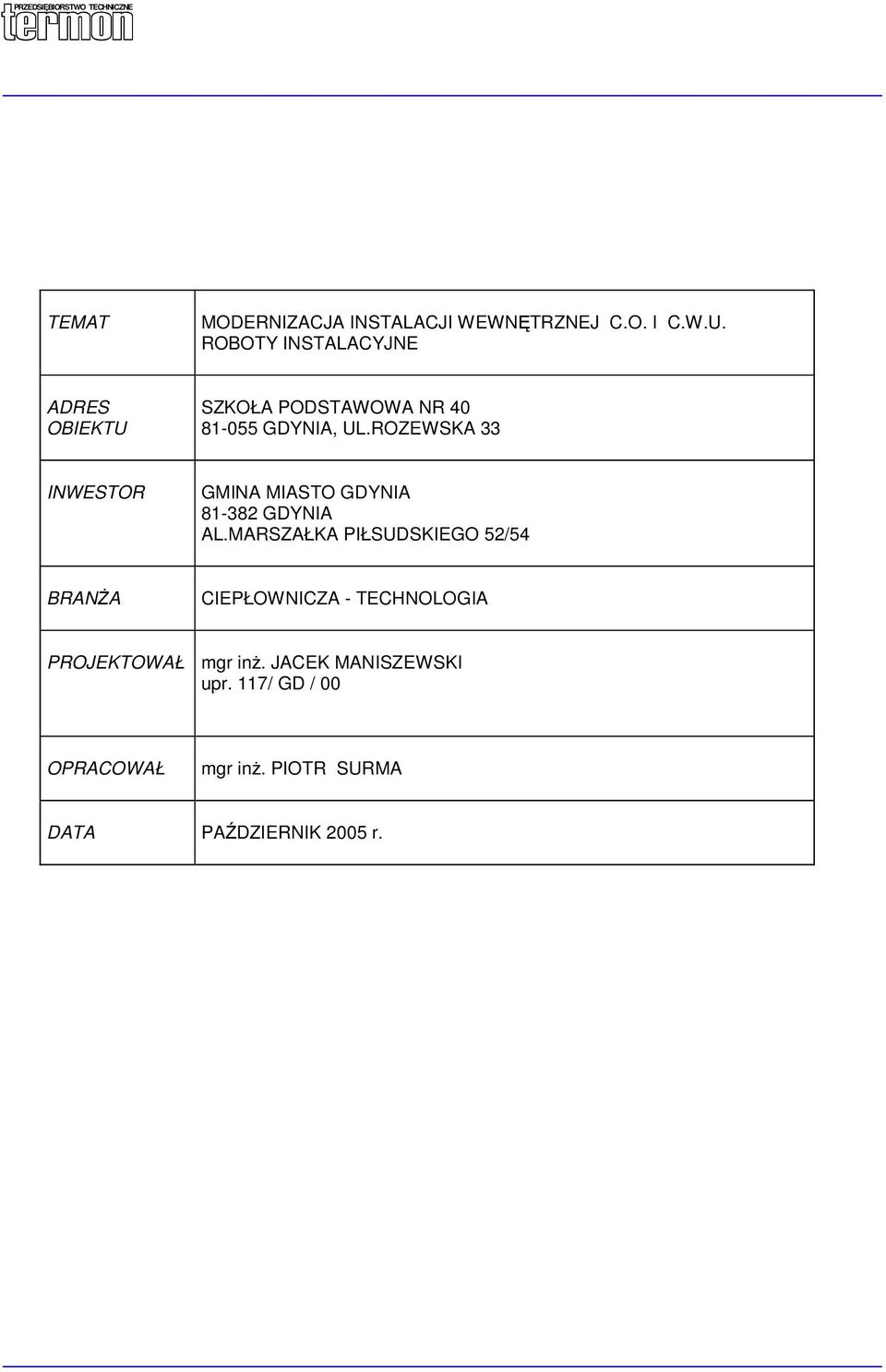

2 TEMAT MODERNIZACJA INSTALACJI WEWNĘTRZNEJ C.O. I C.W.U. ROBOTY INSTALACYJNE ADRES OBIEKTU SZKOŁA PODSTAWOWA NR GDYNIA, UL.ROZEWSKA 33 INWESTOR GMINA MIASTO GDYNIA GDYNIA AL.MARSZAŁKA PIŁSUDSKIEGO 52/54 BRANŻA CIEPŁOWNICZA - TECHNOLOGIA PROJEKTOWAŁ mgr inż. JACEK MANISZEWSKI upr. 117/ GD / 00 OPRACOWAŁ mgr inż. PIOTR SURMA DATA PAŹDZIERNIK 2005 r.

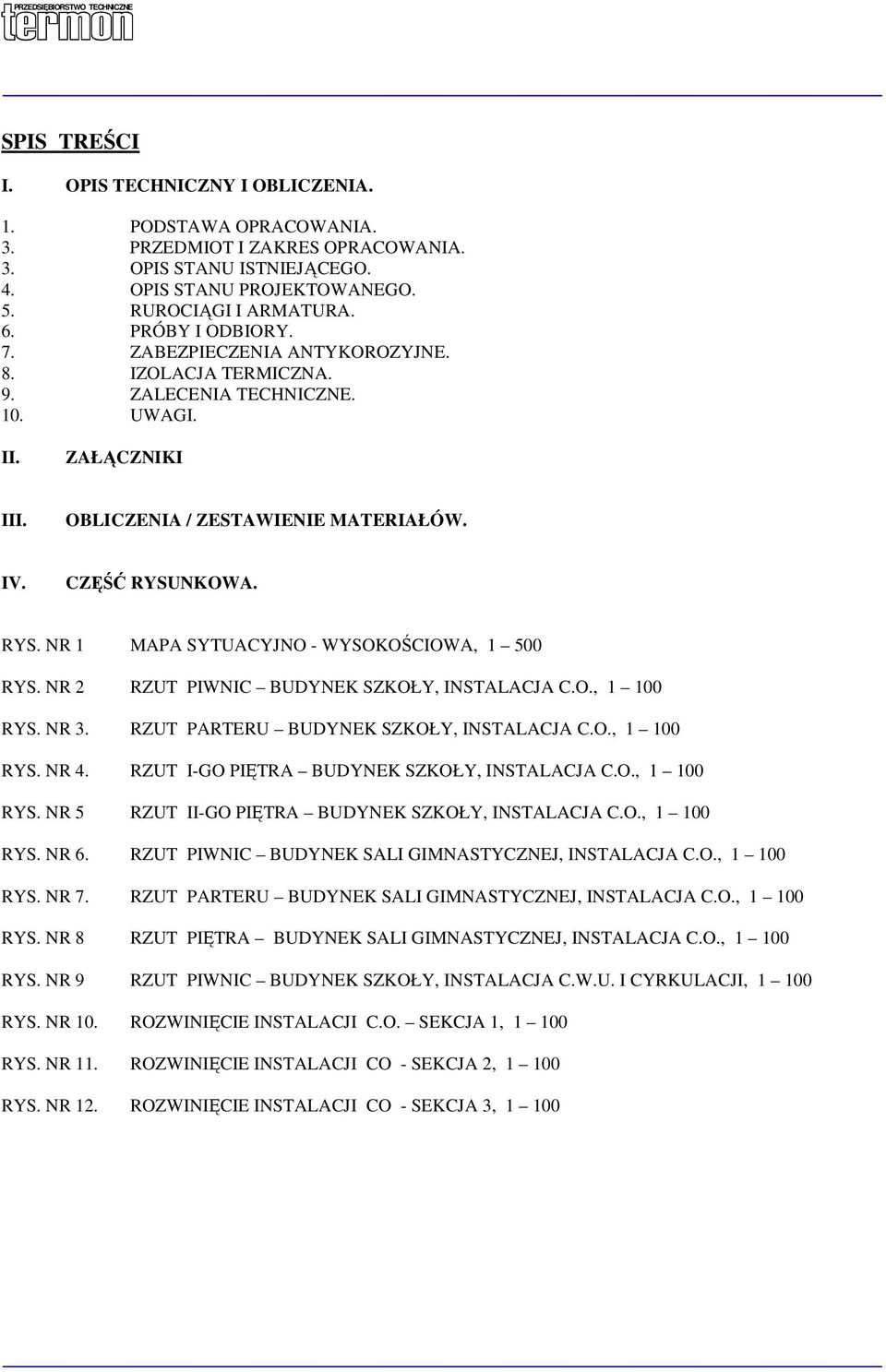

3 SPIS TREŚCI I. OPIS TECHNICZNY I OBLICZENIA. 1. PODSTAWA OPRACOWANIA. 3. PRZEDMIOT I ZAKRES OPRACOWANIA. 3. OPIS STANU ISTNIEJĄCEGO. 4. OPIS STANU PROJEKTOWANEGO. 5. RUROCIĄGI I ARMATURA. 6. PRÓBY I ODBIORY. 7. ZABEZPIECZENIA ANTYKOROZYJNE. 8. IZOLACJA TERMICZNA. 9. ZALECENIA TECHNICZNE. 10. UWAGI. II. ZAŁĄCZNIKI III. OBLICZENIA / ZESTAWIENIE MATERIAŁÓW. IV. CZĘŚĆ RYSUNKOWA. RYS. NR 1 MAPA SYTUACYJNO - WYSOKOŚCIOWA, RYS. NR 2 RZUT PIWNIC BUDYNEK SZKOŁY, INSTALACJA C.O., RYS. NR 3. RZUT PARTERU BUDYNEK SZKOŁY, INSTALACJA C.O., RYS. NR 4. RZUT I-GO PIĘTRA BUDYNEK SZKOŁY, INSTALACJA C.O., RYS. NR 5 RZUT II-GO PIĘTRA BUDYNEK SZKOŁY, INSTALACJA C.O., RYS. NR 6. RZUT PIWNIC BUDYNEK SALI GIMNASTYCZNEJ, INSTALACJA C.O., RYS. NR 7. RZUT PARTERU BUDYNEK SALI GIMNASTYCZNEJ, INSTALACJA C.O., RYS. NR 8 RZUT PIĘTRA BUDYNEK SALI GIMNASTYCZNEJ, INSTALACJA C.O., RYS. NR 9 RZUT PIWNIC BUDYNEK SZKOŁY, INSTALACJA C.W.U. I CYRKULACJI, RYS. NR 10. ROZWINIĘCIE INSTALACJI C.O. SEKCJA 1, RYS. NR 11. ROZWINIĘCIE INSTALACJI CO - SEKCJA 2, RYS. NR 12. ROZWINIĘCIE INSTALACJI CO - SEKCJA 3, 1 100

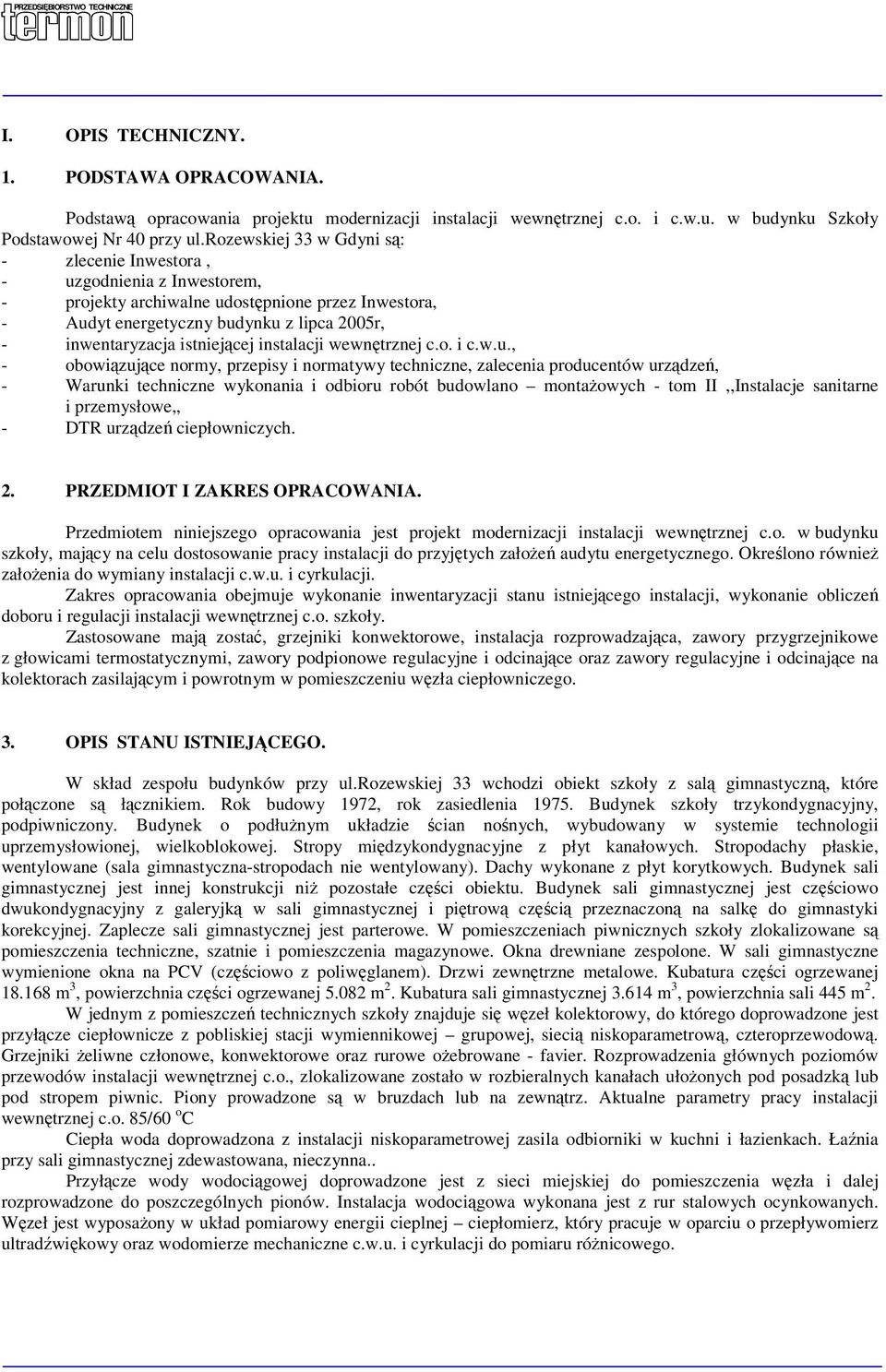

4 I. OPIS TECHNICZNY. 1. PODSTAWA OPRACOWANIA. Podstawą opracowania projektu modernizacji instalacji wewnętrznej c.o. i c.w.u. w budynku Szkoły Podstawowej Nr 40 przy ul.rozewskiej 33 w Gdyni są: - zlecenie Inwestora, - uzgodnienia z Inwestorem, - projekty archiwalne udostępnione przez Inwestora, - Audyt energetyczny budynku z lipca 2005r, - inwentaryzacja istniejącej instalacji wewnętrznej c.o. i c.w.u., - obowiązujące normy, przepisy i normatywy techniczne, zalecenia producentów urządzeń, - Warunki techniczne wykonania i odbioru robót budowlano montażowych - tom II,,Instalacje sanitarne i przemysłowe,, - DTR urządzeń ciepłowniczych. 2. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest projekt modernizacji instalacji wewnętrznej c.o. w budynku szkoły, mający na celu dostosowanie pracy instalacji do przyjętych założeń audytu energetycznego. Określono również założenia do wymiany instalacji c.w.u. i cyrkulacji. Zakres opracowania obejmuje wykonanie inwentaryzacji stanu istniejącego instalacji, wykonanie obliczeń doboru i regulacji instalacji wewnętrznej c.o. szkoły. Zastosowane mają zostać, grzejniki konwektorowe, instalacja rozprowadzająca, zawory przygrzejnikowe z głowicami termostatycznymi, zawory podpionowe regulacyjne i odcinające oraz zawory regulacyjne i odcinające na kolektorach zasilającym i powrotnym w pomieszczeniu węzła ciepłowniczego. 3. OPIS STANU ISTNIEJĄCEGO. W skład zespołu budynków przy ul.rozewskiej 33 wchodzi obiekt szkoły z salą gimnastyczną, które połączone są łącznikiem. Rok budowy 1972, rok zasiedlenia Budynek szkoły trzykondygnacyjny, podpiwniczony. Budynek o podłużnym układzie ścian nośnych, wybudowany w systemie technologii uprzemysłowionej, wielkoblokowej. Stropy międzykondygnacyjne z płyt kanałowych. Stropodachy płaskie, wentylowane (sala gimnastyczna-stropodach nie wentylowany). Dachy wykonane z płyt korytkowych. Budynek sali gimnastycznej jest innej konstrukcji niż pozostałe części obiektu. Budynek sali gimnastycznej jest częściowo dwukondygnacyjny z galeryjką w sali gimnastycznej i piętrową częścią przeznaczoną na salkę do gimnastyki korekcyjnej. Zaplecze sali gimnastycznej jest parterowe. W pomieszczeniach piwnicznych szkoły zlokalizowane są pomieszczenia techniczne, szatnie i pomieszczenia magazynowe. Okna drewniane zespolone. W sali gimnastyczne wymienione okna na PCV (częściowo z poliwęglanem). Drzwi zewnętrzne metalowe. Kubatura części ogrzewanej m 3, powierzchnia części ogrzewanej m 2. Kubatura sali gimnastycznej m 3, powierzchnia sali 445 m 2. W jednym z pomieszczeń technicznych szkoły znajduje się węzeł kolektorowy, do którego doprowadzone jest przyłącze ciepłownicze z pobliskiej stacji wymiennikowej grupowej, siecią niskoparametrową, czteroprzewodową. Grzejniki żeliwne członowe, konwektorowe oraz rurowe ożebrowane - favier. Rozprowadzenia głównych poziomów przewodów instalacji wewnętrznej c.o., zlokalizowane zostało w rozbieralnych kanałach ułożonych pod posadzką lub pod stropem piwnic. Piony prowadzone są w bruzdach lub na zewnątrz. Aktualne parametry pracy instalacji wewnętrznej c.o. 85/60 o C Ciepła woda doprowadzona z instalacji niskoparametrowej zasila odbiorniki w kuchni i łazienkach. Łaźnia przy sali gimnastycznej zdewastowana, nieczynna.. Przyłącze wody wodociągowej doprowadzone jest z sieci miejskiej do pomieszczenia węzła i dalej rozprowadzone do poszczególnych pionów. Instalacja wodociągowa wykonana jest z rur stalowych ocynkowanych. Węzeł jest wyposażony w układ pomiarowy energii cieplnej ciepłomierz, który pracuje w oparciu o przepływomierz ultradźwiękowy oraz wodomierze mechaniczne c.w.u. i cyrkulacji do pomiaru różnicowego.

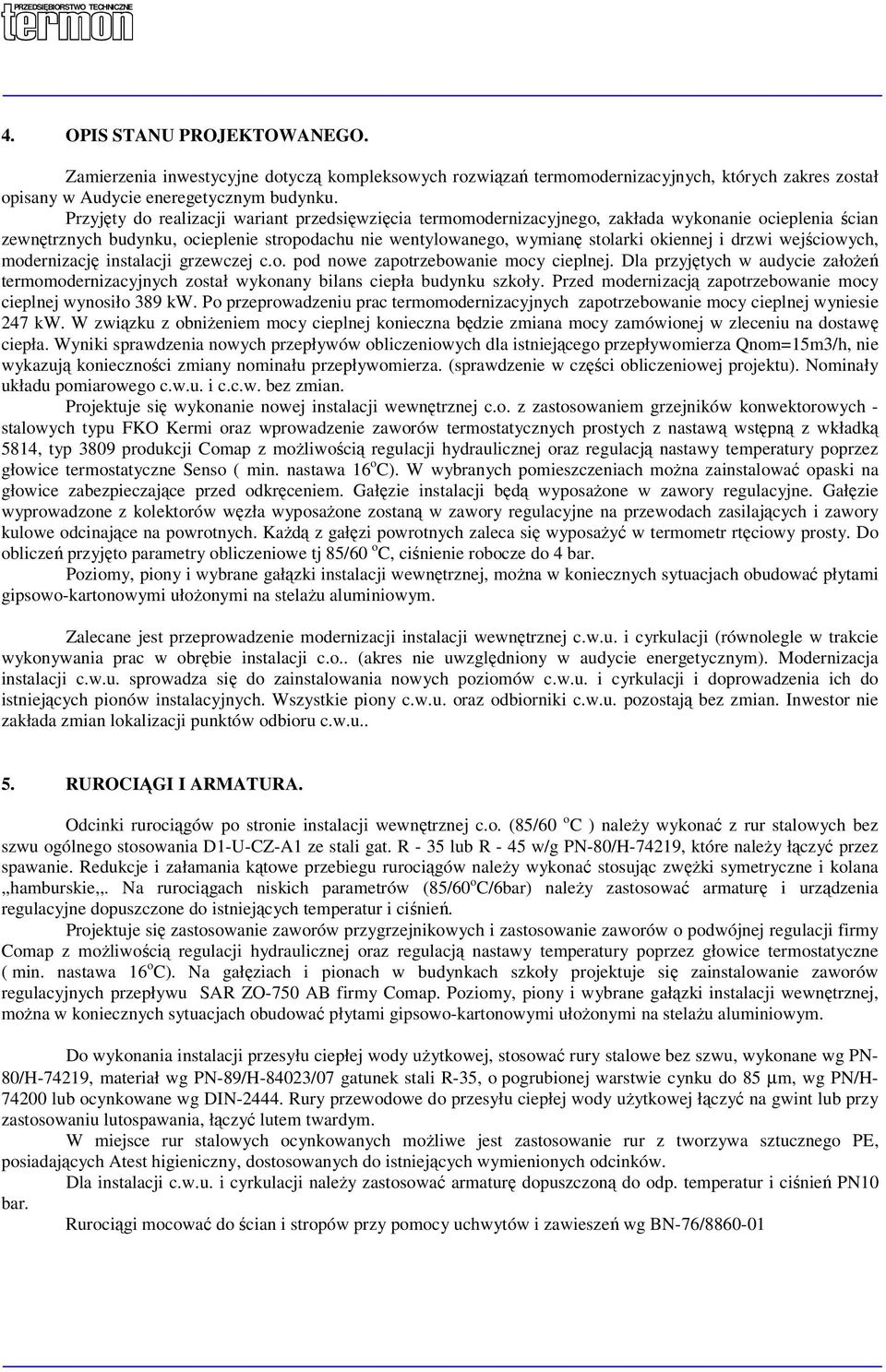

5 4. OPIS STANU PROJEKTOWANEGO. Zamierzenia inwestycyjne dotyczą kompleksowych rozwiązań termomodernizacyjnych, których zakres został opisany w Audycie eneregetycznym budynku. Przyjęty do realizacji wariant przedsięwzięcia termomodernizacyjnego, zakłada wykonanie ocieplenia ścian zewnętrznych budynku, ocieplenie stropodachu nie wentylowanego, wymianę stolarki okiennej i drzwi wejściowych, modernizację instalacji grzewczej c.o. pod nowe zapotrzebowanie mocy cieplnej. Dla przyjętych w audycie założeń termomodernizacyjnych został wykonany bilans ciepła budynku szkoły. Przed modernizacją zapotrzebowanie mocy cieplnej wynosiło 389 kw. Po przeprowadzeniu prac termomodernizacyjnych zapotrzebowanie mocy cieplnej wyniesie 247 kw. W związku z obniżeniem mocy cieplnej konieczna będzie zmiana mocy zamówionej w zleceniu na dostawę ciepła. Wyniki sprawdzenia nowych przepływów obliczeniowych dla istniejącego przepływomierza Qnom=15m3/h, nie wykazują konieczności zmiany nominału przepływomierza. (sprawdzenie w części obliczeniowej projektu). Nominały układu pomiarowego c.w.u. i c.c.w. bez zmian. Projektuje się wykonanie nowej instalacji wewnętrznej c.o. z zastosowaniem grzejników konwektorowych - stalowych typu FKO Kermi oraz wprowadzenie zaworów termostatycznych prostych z nastawą wstępną z wkładką 5814, typ 3809 produkcji Comap z możliwością regulacji hydraulicznej oraz regulacją nastawy temperatury poprzez głowice termostatyczne Senso ( min. nastawa 16 o C). W wybranych pomieszczeniach można zainstalować opaski na głowice zabezpieczające przed odkręceniem. Gałęzie instalacji będą wyposażone w zawory regulacyjne. Gałęzie wyprowadzone z kolektorów węzła wyposażone zostaną w zawory regulacyjne na przewodach zasilających i zawory kulowe odcinające na powrotnych. Każdą z gałęzi powrotnych zaleca się wyposażyć w termometr rtęciowy prosty. Do obliczeń przyjęto parametry obliczeniowe tj 85/60 o C, ciśnienie robocze do 4 bar. Poziomy, piony i wybrane gałązki instalacji wewnętrznej, można w koniecznych sytuacjach obudować płytami gipsowo-kartonowymi ułożonymi na stelażu aluminiowym. Zalecane jest przeprowadzenie modernizacji instalacji wewnętrznej c.w.u. i cyrkulacji (równolegle w trakcie wykonywania prac w obrębie instalacji c.o.. (akres nie uwzględniony w audycie energetycznym). Modernizacja instalacji c.w.u. sprowadza się do zainstalowania nowych poziomów c.w.u. i cyrkulacji i doprowadzenia ich do istniejących pionów instalacyjnych. Wszystkie piony c.w.u. oraz odbiorniki c.w.u. pozostają bez zmian. Inwestor nie zakłada zmian lokalizacji punktów odbioru c.w.u.. 5. RUROCIĄGI I ARMATURA. Odcinki rurociągów po stronie instalacji wewnętrznej c.o. (85/60 o C ) należy wykonać z rur stalowych bez szwu ogólnego stosowania D1-U-CZ-A1 ze stali gat. R - 35 lub R - 45 w/g PN-80/H-74219, które należy łączyć przez spawanie. Redukcje i załamania kątowe przebiegu rurociągów należy wykonać stosując zwężki symetryczne i kolana,,hamburskie,,. Na rurociągach niskich parametrów (85/60 o C/6bar) należy zastosować armaturę i urządzenia regulacyjne dopuszczone do istniejących temperatur i ciśnień. Projektuje się zastosowanie zaworów przygrzejnikowych i zastosowanie zaworów o podwójnej regulacji firmy Comap z możliwością regulacji hydraulicznej oraz regulacją nastawy temperatury poprzez głowice termostatyczne ( min. nastawa 16 o C). Na gałęziach i pionach w budynkach szkoły projektuje się zainstalowanie zaworów regulacyjnych przepływu SAR ZO-750 AB firmy Comap. Poziomy, piony i wybrane gałązki instalacji wewnętrznej, można w koniecznych sytuacjach obudować płytami gipsowo-kartonowymi ułożonymi na stelażu aluminiowym. Do wykonania instalacji przesyłu ciepłej wody użytkowej, stosować rury stalowe bez szwu, wykonane wg PN- 80/H-74219, materiał wg PN-89/H-84023/07 gatunek stali R-35, o pogrubionej warstwie cynku do 85 µm, wg PN/H lub ocynkowane wg DIN Rury przewodowe do przesyłu ciepłej wody użytkowej łączyć na gwint lub przy zastosowaniu lutospawania, łączyć lutem twardym. W miejsce rur stalowych ocynkowanych możliwe jest zastosowanie rur z tworzywa sztucznego PE, posiadających Atest higieniczny, dostosowanych do istniejących wymienionych odcinków. Dla instalacji c.w.u. i cyrkulacji należy zastosować armaturę dopuszczoną do odp. temperatur i ciśnień PN10 bar. Rurociągi mocować do ścian i stropów przy pomocy uchwytów i zawieszeń wg BN-76/

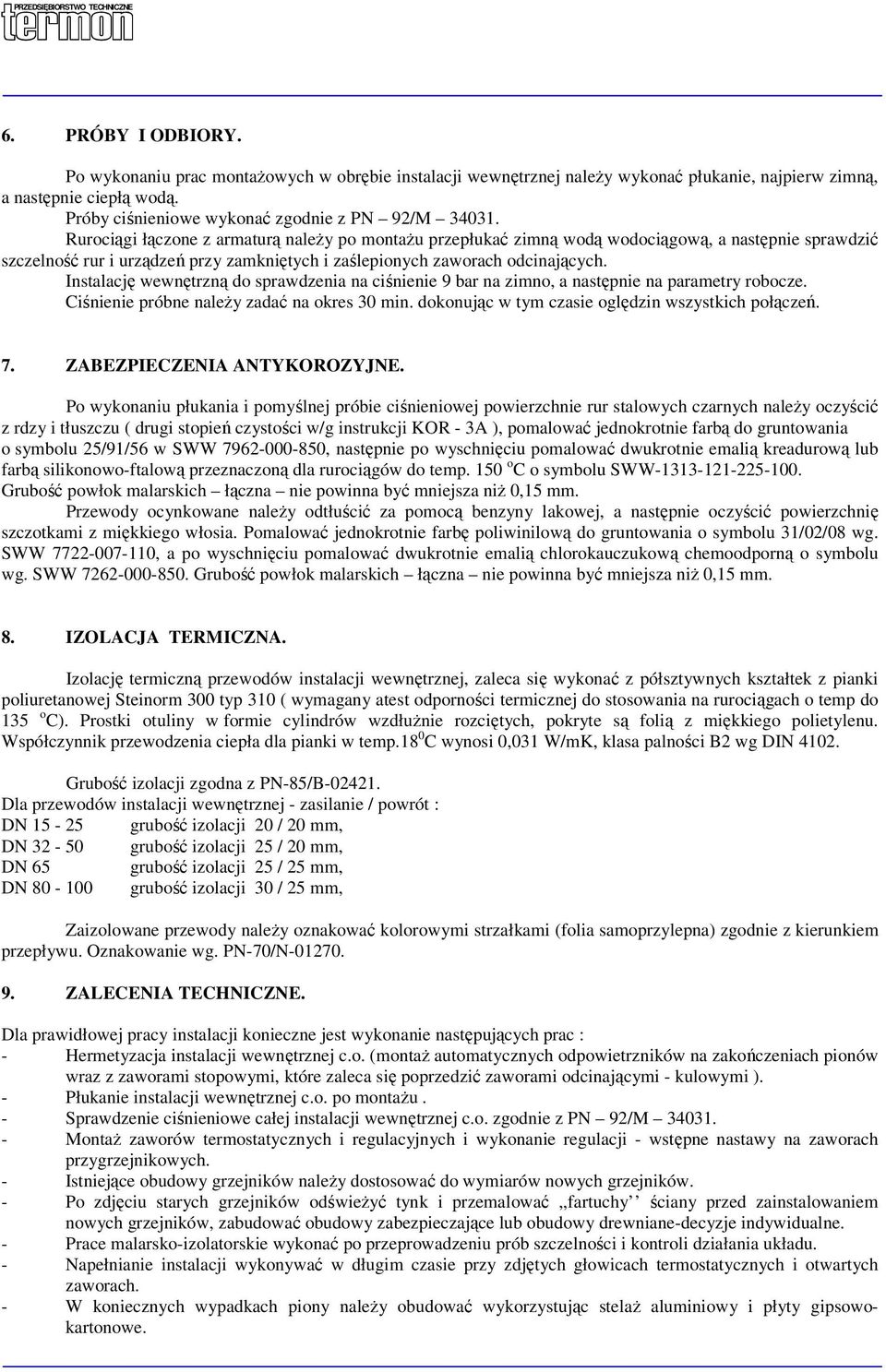

6 6. PRÓBY I ODBIORY. Po wykonaniu prac montażowych w obrębie instalacji wewnętrznej należy wykonać płukanie, najpierw zimną, a następnie ciepłą wodą. Próby ciśnieniowe wykonać zgodnie z PN 92/M Rurociągi łączone z armaturą należy po montażu przepłukać zimną wodą wodociągową, a następnie sprawdzić szczelność rur i urządzeń przy zamkniętych i zaślepionych zaworach odcinających. Instalację wewnętrzną do sprawdzenia na ciśnienie 9 bar na zimno, a następnie na parametry robocze. Ciśnienie próbne należy zadać na okres 30 min. dokonując w tym czasie oględzin wszystkich połączeń. 7. ZABEZPIECZENIA ANTYKOROZYJNE. Po wykonaniu płukania i pomyślnej próbie ciśnieniowej powierzchnie rur stalowych czarnych należy oczyścić z rdzy i tłuszczu ( drugi stopień czystości w/g instrukcji KOR - 3A ), pomalować jednokrotnie farbą do gruntowania o symbolu 25/91/56 w SWW , następnie po wyschnięciu pomalować dwukrotnie emalią kreadurową lub farbą silikonowo-ftalową przeznaczoną dla rurociągów do temp. 150 o C o symbolu SWW Grubość powłok malarskich łączna nie powinna być mniejsza niż 0,15 mm. Przewody ocynkowane należy odtłuścić za pomocą benzyny lakowej, a następnie oczyścić powierzchnię szczotkami z miękkiego włosia. Pomalować jednokrotnie farbę poliwinilową do gruntowania o symbolu 31/02/08 wg. SWW , a po wyschnięciu pomalować dwukrotnie emalią chlorokauczukową chemoodporną o symbolu wg. SWW Grubość powłok malarskich łączna nie powinna być mniejsza niż 0,15 mm. 8. IZOLACJA TERMICZNA. Izolację termiczną przewodów instalacji wewnętrznej, zaleca się wykonać z półsztywnych kształtek z pianki poliuretanowej Steinorm 300 typ 310 ( wymagany atest odporności termicznej do stosowania na rurociągach o temp do 135 o C). Prostki otuliny w formie cylindrów wzdłużnie rozciętych, pokryte są folią z miękkiego polietylenu. Współczynnik przewodzenia ciepła dla pianki w temp.18 0 C wynosi 0,031 W/mK, klasa palności B2 wg DIN Grubość izolacji zgodna z PN-85/B Dla przewodów instalacji wewnętrznej - zasilanie / powrót : DN grubość izolacji 20 / 20 mm, DN grubość izolacji 25 / 20 mm, DN 65 grubość izolacji 25 / 25 mm, DN grubość izolacji 30 / 25 mm, Zaizolowane przewody należy oznakować kolorowymi strzałkami (folia samoprzylepna) zgodnie z kierunkiem przepływu. Oznakowanie wg. PN-70/N ZALECENIA TECHNICZNE. Dla prawidłowej pracy instalacji konieczne jest wykonanie następujących prac : - Hermetyzacja instalacji wewnętrznej c.o. (montaż automatycznych odpowietrzników na zakończeniach pionów wraz z zaworami stopowymi, które zaleca się poprzedzić zaworami odcinającymi - kulowymi ). - Płukanie instalacji wewnętrznej c.o. po montażu. - Sprawdzenie ciśnieniowe całej instalacji wewnętrznej c.o. zgodnie z PN 92/M Montaż zaworów termostatycznych i regulacyjnych i wykonanie regulacji - wstępne nastawy na zaworach przygrzejnikowych. - Istniejące obudowy grzejników należy dostosować do wymiarów nowych grzejników. - Po zdjęciu starych grzejników odświeżyć tynk i przemalować,,fartuchy ściany przed zainstalowaniem nowych grzejników, zabudować obudowy zabezpieczające lub obudowy drewniane-decyzje indywidualne. - Prace malarsko-izolatorskie wykonać po przeprowadzeniu prób szczelności i kontroli działania układu. - Napełnianie instalacji wykonywać w długim czasie przy zdjętych głowicach termostatycznych i otwartych zaworach. - W koniecznych wypadkach piony należy obudować wykorzystując stelaż aluminiowy i płyty gipsowokartonowe.

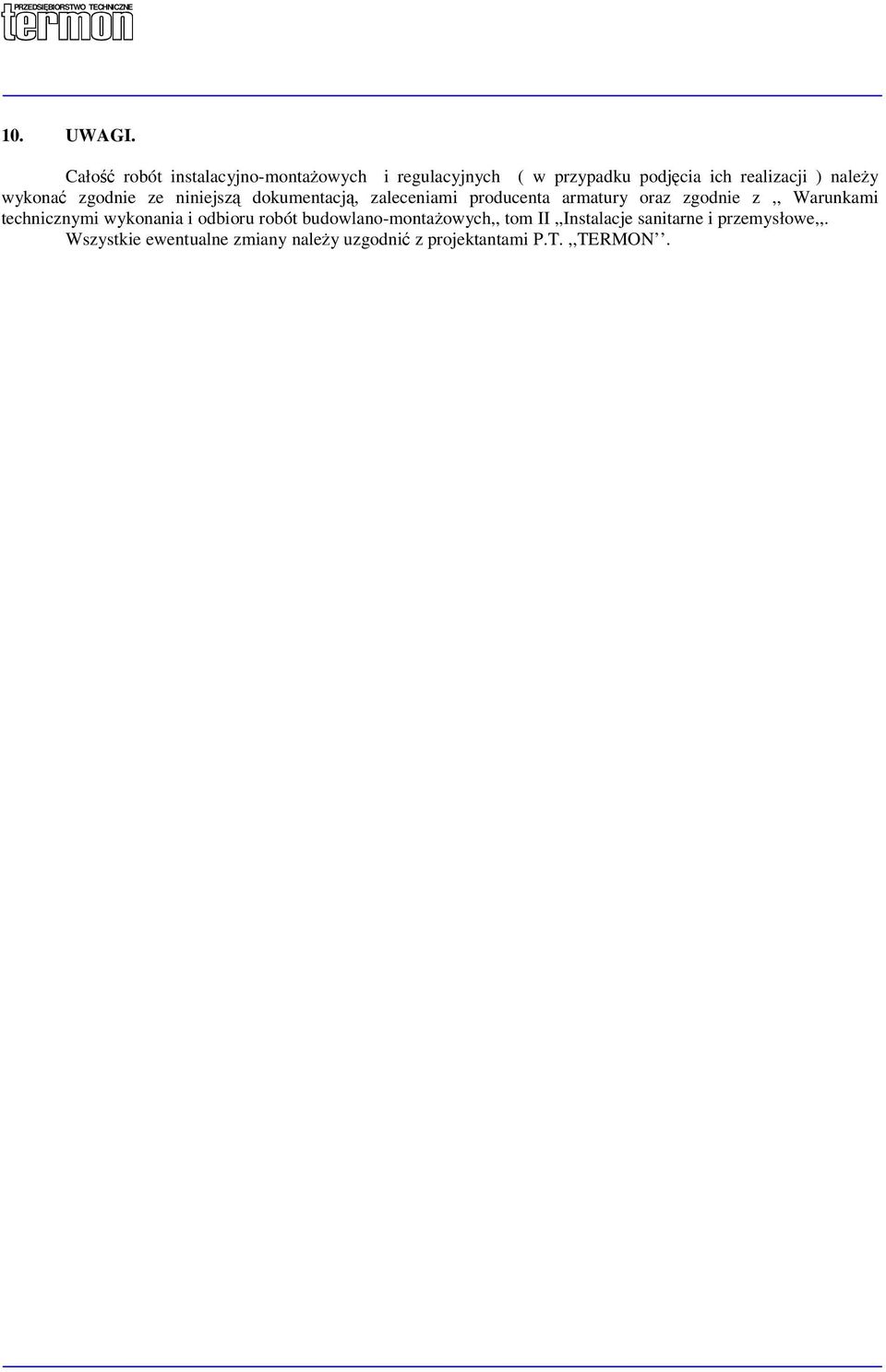

7 10. UWAGI. Całość robót instalacyjno-montażowych i regulacyjnych ( w przypadku podjęcia ich realizacji ) należy wykonać zgodnie ze niniejszą dokumentacją, zaleceniami producenta armatury oraz zgodnie z,, Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych,, tom II,,Instalacje sanitarne i przemysłowe,,. Wszystkie ewentualne zmiany należy uzgodnić z projektantami P.T.,,TERMON.

8 II. ZAŁĄCZNIKI

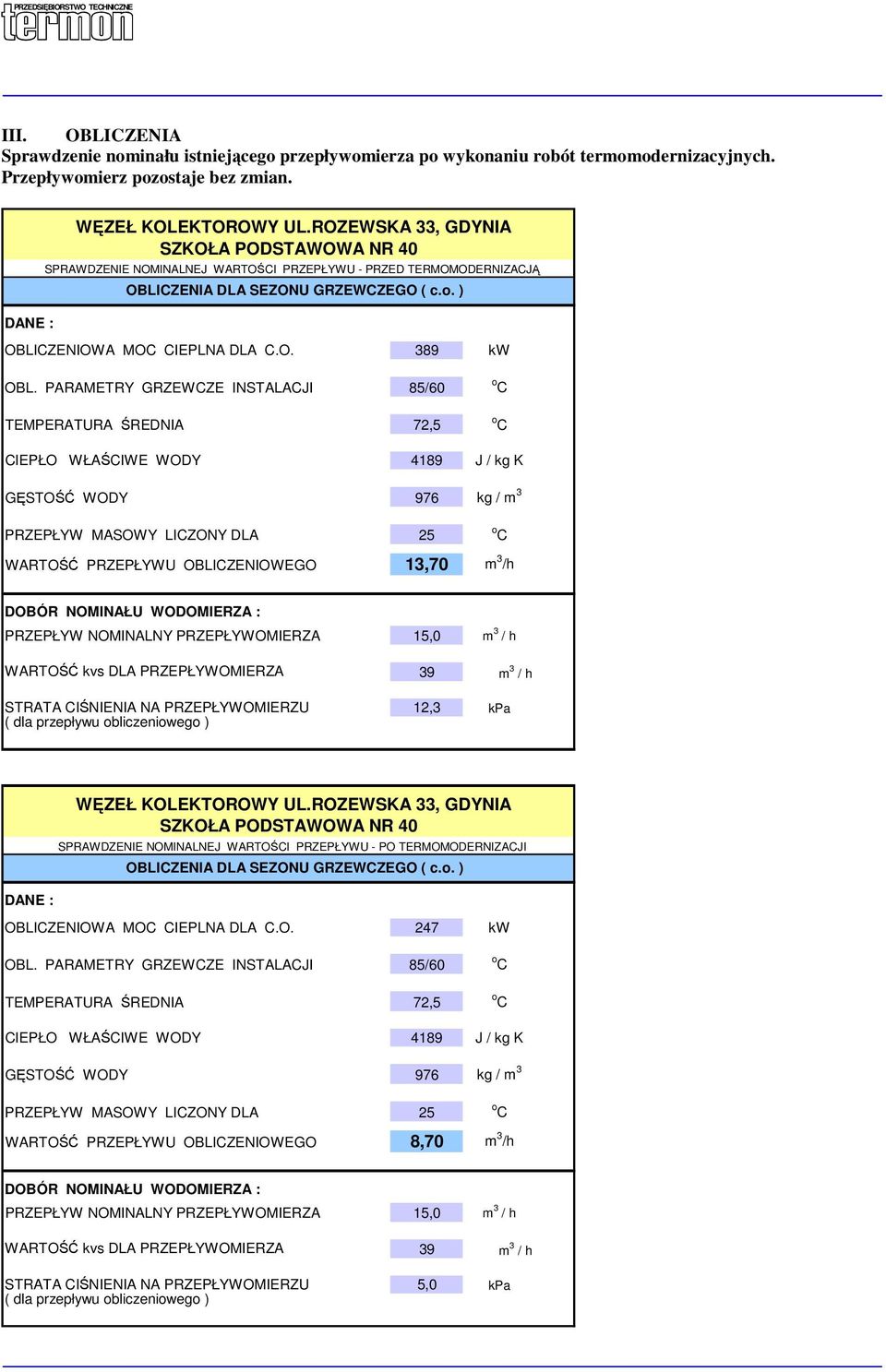

9 III. OBLICZENIA Sprawdzenie nominału istniejącego przepływomierza po wykonaniu robót termomodernizacyjnych. Przepływomierz pozostaje bez zmian. DANE : WĘZEŁ KOLEKTOROWY UL.ROZEWSKA 33, GDYNIA SZKOŁA PODSTAWOWA NR 40 SPRAWDZENIE NOMINALNEJ WARTOŚCI PRZEPŁYWU - PRZED TERMOMODERNIZACJĄ OBLICZENIA DLA SEZONU GRZEWCZEGO ( c.o. ) OBLICZENIOWA MOC CIEPLNA DLA C.O. 389 kw OBL. PARAMETRY GRZEWCZE INSTALACJI 85/60 TEMPERATURA ŚREDNIA 72,5 o C o C CIEPŁO WŁAŚCIWE WODY 4189 J / kg K GĘSTOŚĆ WODY 976 kg / m 3 PRZEPŁYW MASOWY LICZONY DLA 25 o C WARTOŚĆ PRZEPŁYWU OBLICZENIOWEGO 13,70 m 3 /h DOBÓR NOMINAŁU WODOMIERZA : PRZEPŁYW NOMINALNY PRZEPŁYWOMIERZA WARTOŚĆ kvs DLA PRZEPŁYWOMIERZA STRATA CIŚNIENIA NA PRZEPŁYWOMIERZU ( dla przepływu obliczeniowego ) 15,0 m 3 / h 39 m 3 / h 12,3 kpa WĘZEŁ KOLEKTOROWY UL.ROZEWSKA 33, GDYNIA SZKOŁA PODSTAWOWA NR 40 SPRAWDZENIE NOMINALNEJ WARTOŚCI PRZEPŁYWU - PO TERMOMODERNIZACJI OBLICZENIA DLA SEZONU GRZEWCZEGO ( c.o. ) DANE : OBLICZENIOWA MOC CIEPLNA DLA C.O. 247 kw OBL. PARAMETRY GRZEWCZE INSTALACJI 85/60 TEMPERATURA ŚREDNIA 72,5 o C o C CIEPŁO WŁAŚCIWE WODY 4189 J / kg K GĘSTOŚĆ WODY 976 kg / m 3 PRZEPŁYW MASOWY LICZONY DLA 25 o C WARTOŚĆ PRZEPŁYWU OBLICZENIOWEGO 8,70 m 3 /h DOBÓR NOMINAŁU WODOMIERZA : PRZEPŁYW NOMINALNY PRZEPŁYWOMIERZA WARTOŚĆ kvs DLA PRZEPŁYWOMIERZA STRATA CIŚNIENIA NA PRZEPŁYWOMIERZU ( dla przepływu obliczeniowego ) 15,0 m 3 / h 39 m 3 / h 5,0 kpa

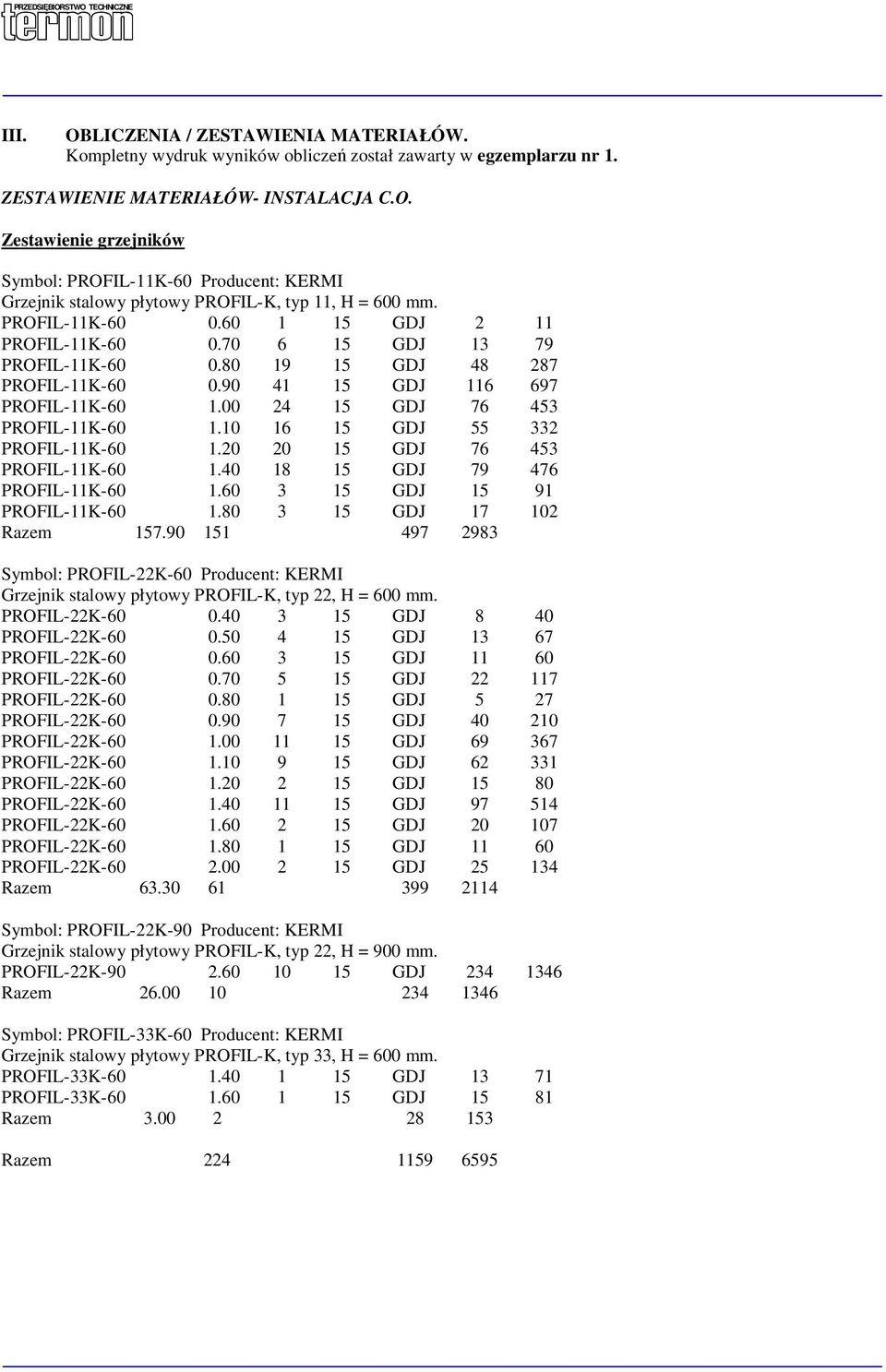

10 III. OBLICZENIA / ZESTAWIENIA MATERIAŁÓW. Kompletny wydruk wyników obliczeń został zawarty w egzemplarzu nr 1. ZESTAWIENIE MATERIAŁÓW- INSTALACJA C.O. Zestawienie grzejników Symbol: PROFIL-11K-60 Producent: KERMI Grzejnik stalowy płytowy PROFIL-K, typ 11, H = 600 mm. PROFIL-11K GDJ 2 11 PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ PROFIL-11K GDJ Razem Symbol: PROFIL-22K-60 Producent: KERMI Grzejnik stalowy płytowy PROFIL-K, typ 22, H = 600 mm. PROFIL-22K GDJ 8 40 PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ 5 27 PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ PROFIL-22K GDJ Razem Symbol: PROFIL-22K-90 Producent: KERMI Grzejnik stalowy płytowy PROFIL-K, typ 22, H = 900 mm. PROFIL-22K GDJ Razem Symbol: PROFIL-33K-60 Producent: KERMI Grzejnik stalowy płytowy PROFIL-K, typ 33, H = 600 mm. PROFIL-33K GDJ PROFIL-33K GDJ Razem Razem

11 Zestawienie rur Symbol: PN74209 Producent: Rury stalowe bez szwu przewodowe wg. PN-74/H Chropowatość k = 0.4 mm (rury w eksploatacji). L [mb] V [l] M [kg] Razem Razem Zestawienie izolacji: Średnica Do obudowania W kanale Bez obudowania Rury: PN74209 Symbol: KOLANO 90 GW Producent: Kolano 90, gwint wewnętrzny calowy. 15/ / / / / /50 14 Razem: 44 Symbol: ŁUK90 Producent: ŁUK 90 r/d >= Razem: 296 Symbol: OBEJŚCIE Producent: Obejście przewodu Razem: 110

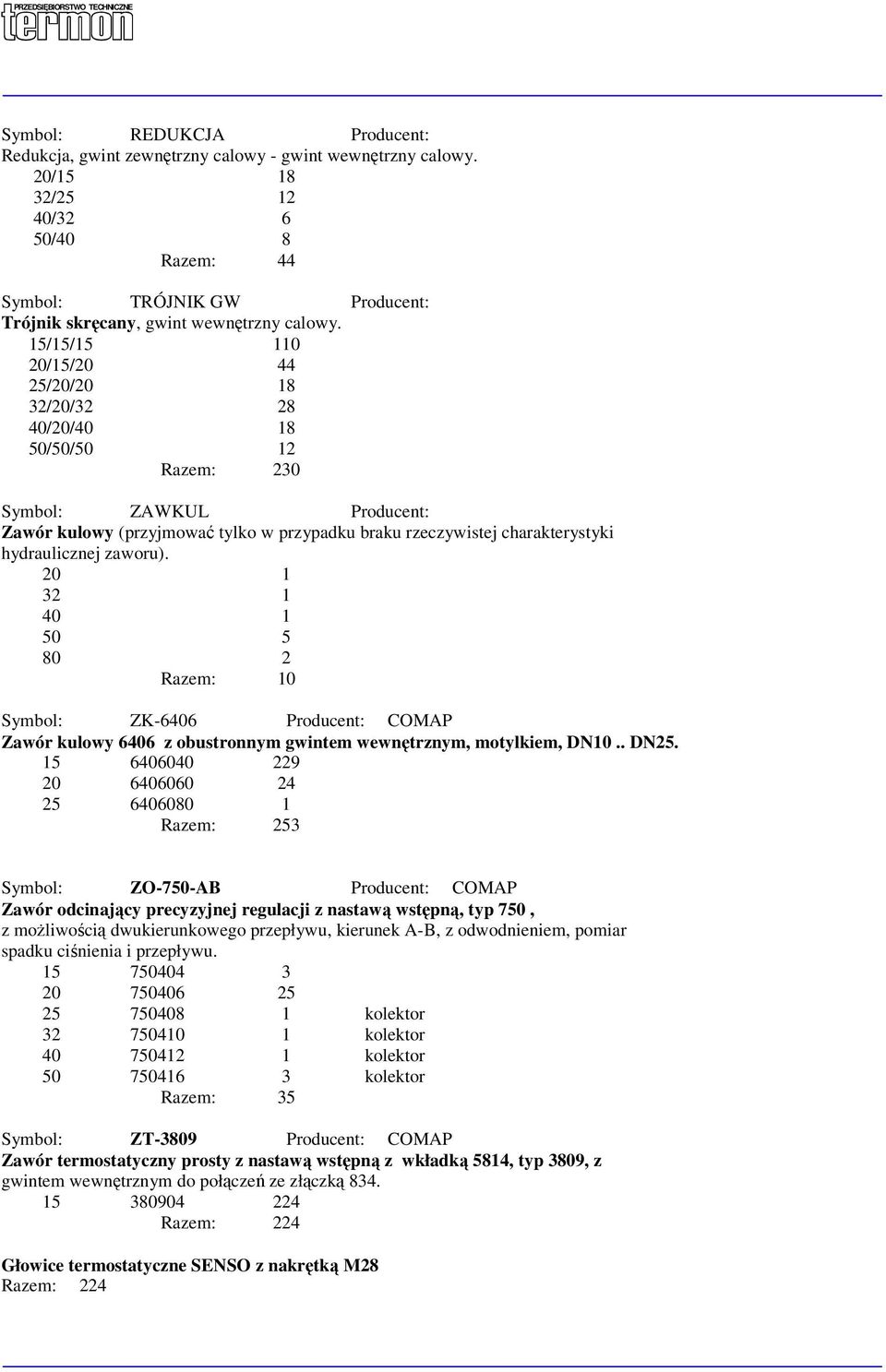

12 Symbol: REDUKCJA Producent: Redukcja, gwint zewnętrzny calowy - gwint wewnętrzny calowy. 20/ / / /40 8 Razem: 44 Symbol: TRÓJNIK GW Producent: Trójnik skręcany, gwint wewnętrzny calowy. 15/15/ /15/ /20/ /20/ /20/ /50/50 12 Razem: 230 Symbol: ZAWKUL Producent: Zawór kulowy (przyjmować tylko w przypadku braku rzeczywistej charakterystyki hydraulicznej zaworu) Razem: 10 Symbol: ZK-6406 Producent: COMAP Zawór kulowy 6406 z obustronnym gwintem wewnętrznym, motylkiem, DN10.. DN Razem: 253 Symbol: ZO-750-AB Producent: COMAP Zawór odcinający precyzyjnej regulacji z nastawą wstępną, typ 750, z możliwością dwukierunkowego przepływu, kierunek A-B, z odwodnieniem, pomiar spadku ciśnienia i przepływu kolektor kolektor kolektor kolektor Razem: 35 Symbol: ZT-3809 Producent: COMAP Zawór termostatyczny prosty z nastawą wstępną z wkładką 5814, typ 3809, z gwintem wewnętrznym do połączeń ze złączką Razem: 224 Głowice termostatyczne SENSO z nakrętką M28 Razem: 224

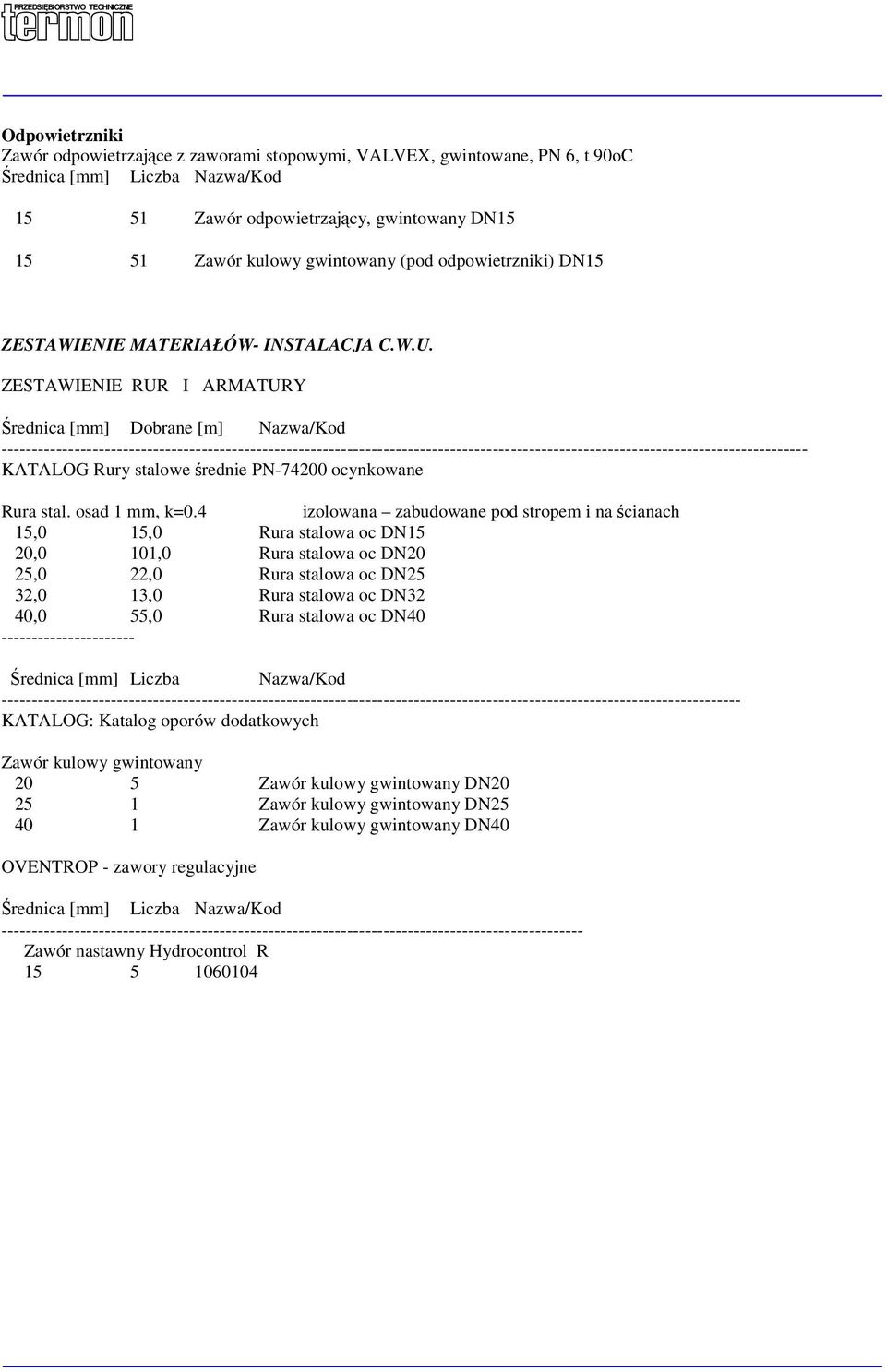

13 Odpowietrzniki Zawór odpowietrzające z zaworami stopowymi, VALVEX, gwintowane, PN 6, t 90oC Średnica [mm] Liczba Nazwa/Kod Zawór odpowietrzający, gwintowany DN Zawór kulowy gwintowany (pod odpowietrzniki) DN15 ZESTAWIENIE MATERIAŁÓW- INSTALACJA C.W.U. ZESTAWIENIE RUR I ARMATURY Średnica [mm] Dobrane [m] Nazwa/Kod KATALOG Rury stalowe średnie PN ocynkowane Rura stal. osad 1 mm, k=0.4 izolowana zabudowane pod stropem i na ścianach 15,0 15,0 Rura stalowa oc DN15 20,0 101,0 Rura stalowa oc DN20 25,0 22,0 Rura stalowa oc DN25 32,0 13,0 Rura stalowa oc DN32 40,0 55,0 Rura stalowa oc DN Średnica [mm] Liczba Nazwa/Kod KATALOG: Katalog oporów dodatkowych Zawór kulowy gwintowany 20 5 Zawór kulowy gwintowany DN Zawór kulowy gwintowany DN Zawór kulowy gwintowany DN40 OVENTROP - zawory regulacyjne Średnica [mm] Liczba Nazwa/Kod Zawór nastawny Hydrocontrol R

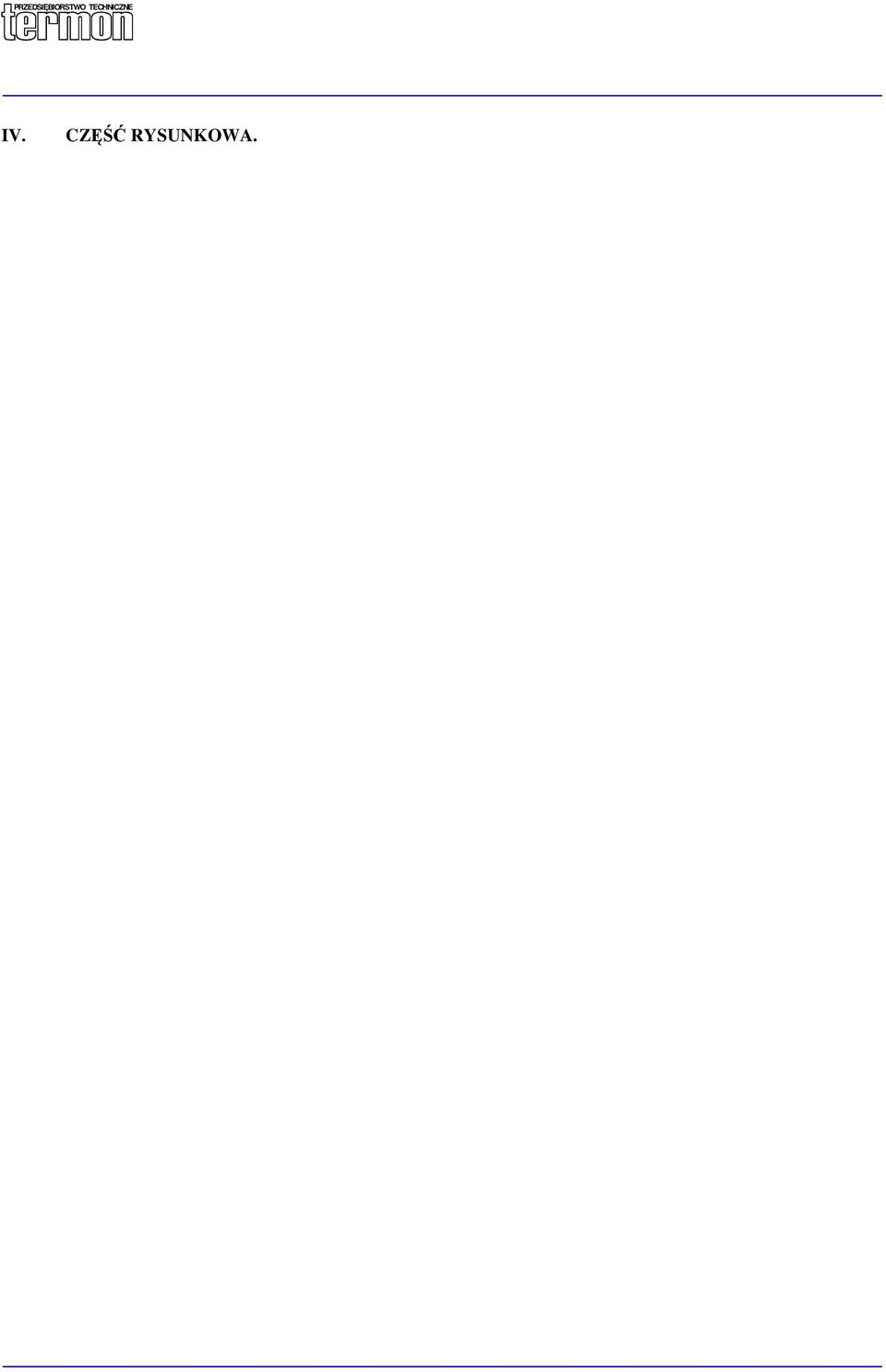

14 IV. CZĘŚĆ RYSUNKOWA.

SEBUD Sebastian Dobecki. ul. Kochanowskiego 72/3, Gdańsk PROJEKT WYKONAWCZY

SEBUD Sebastian Dobecki. ul. Kochanowskiego 72/3, Gdańsk PROJEKT WYKONAWCZY SEBUD Sebastian Dobecki ul. Kochanowskiego 72/3, 80 402 Gdańsk PROJEKT WYKONAWCZY TEMAT OPRACOWANIA : MODERNIZACJA WĘZŁA C.O. I C.W.U. WRAZ Z INSTALACJĄ C.O. - ROBOTY INSTALACYJNE ADRES OBIEKTU : PRZEDSZKOLE
