1 Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 2

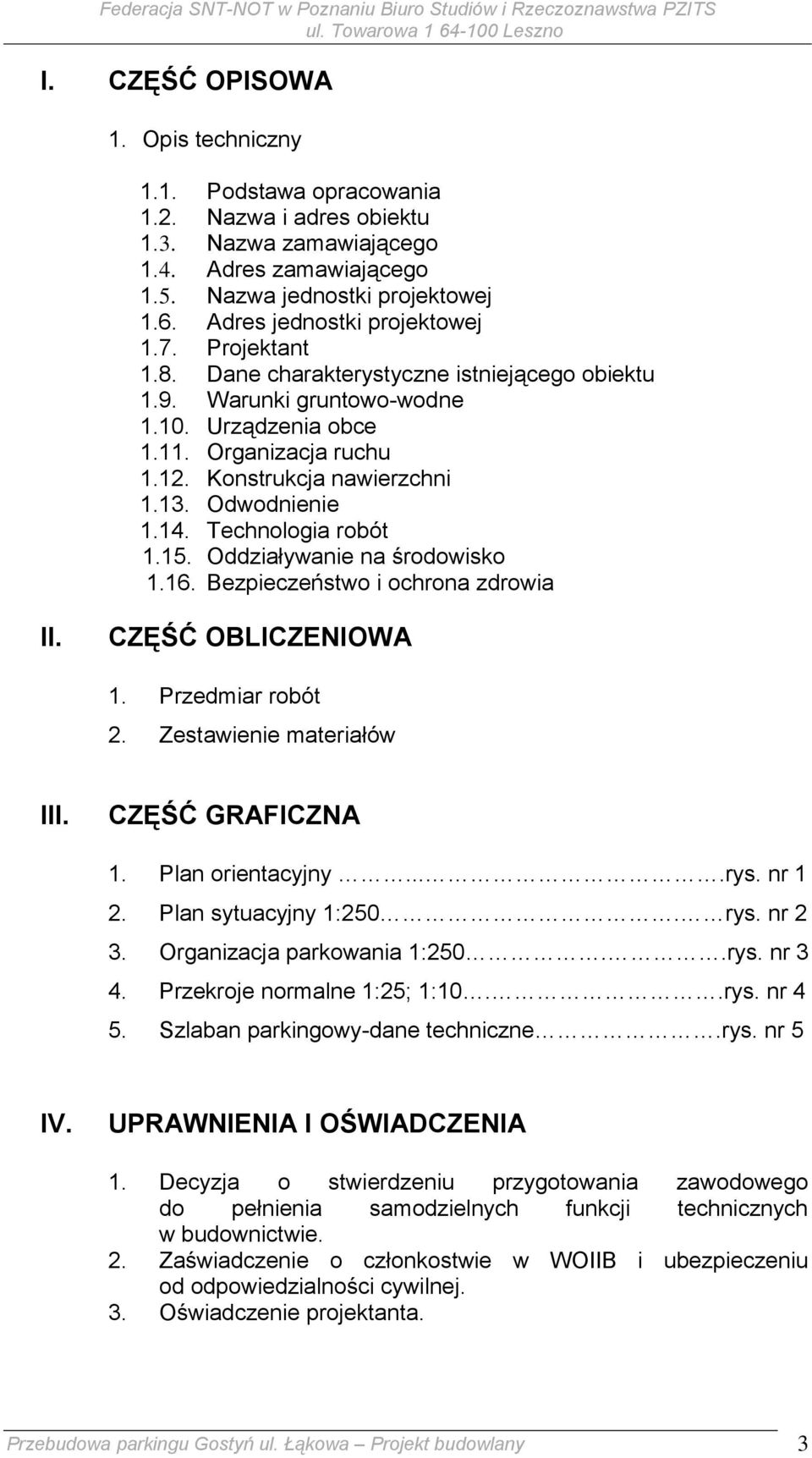

2 I. CZĘŚĆ OPISOWA 1. Opis techniczny 1.1. Podstawa opracowania 1.2. Nazwa i adres obiektu 1.3. Nazwa zamawiającego 1.4. Adres zamawiającego 1.5. Nazwa jednostki projektowej 1.6. Adres jednostki projektowej 1.7. Projektant 1.8. Dane charakterystyczne istniejącego obiektu 1.9. Warunki gruntowo-wodne Urządzenia obce Organizacja ruchu Konstrukcja nawierzchni Odwodnienie Technologia robót Oddziaływanie na środowisko Bezpieczeństwo i ochrona zdrowia II. CZĘŚĆ OBLICZENIOWA 1. Przedmiar robót 2. Zestawienie materiałów III. CZĘŚĆ GRAFICZNA 1. Plan orientacyjny....rys. nr 1 2. Plan sytuacyjny 1:250. rys. nr 2 3. Organizacja parkowania 1:250..rys. nr 3 4. Przekroje normalne 1:25; 1:10..rys. nr 4 5. Szlaban parkingowy-dane techniczne.rys. nr 5 IV. UPRAWNIENIA I OŚWIADCZENIA 1. Decyzja o stwierdzeniu przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie. 2. Zaświadczenie o członkostwie w WOIIB i ubezpieczeniu od odpowiedzialności cywilnej. 3. Oświadczenie projektanta. Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 3

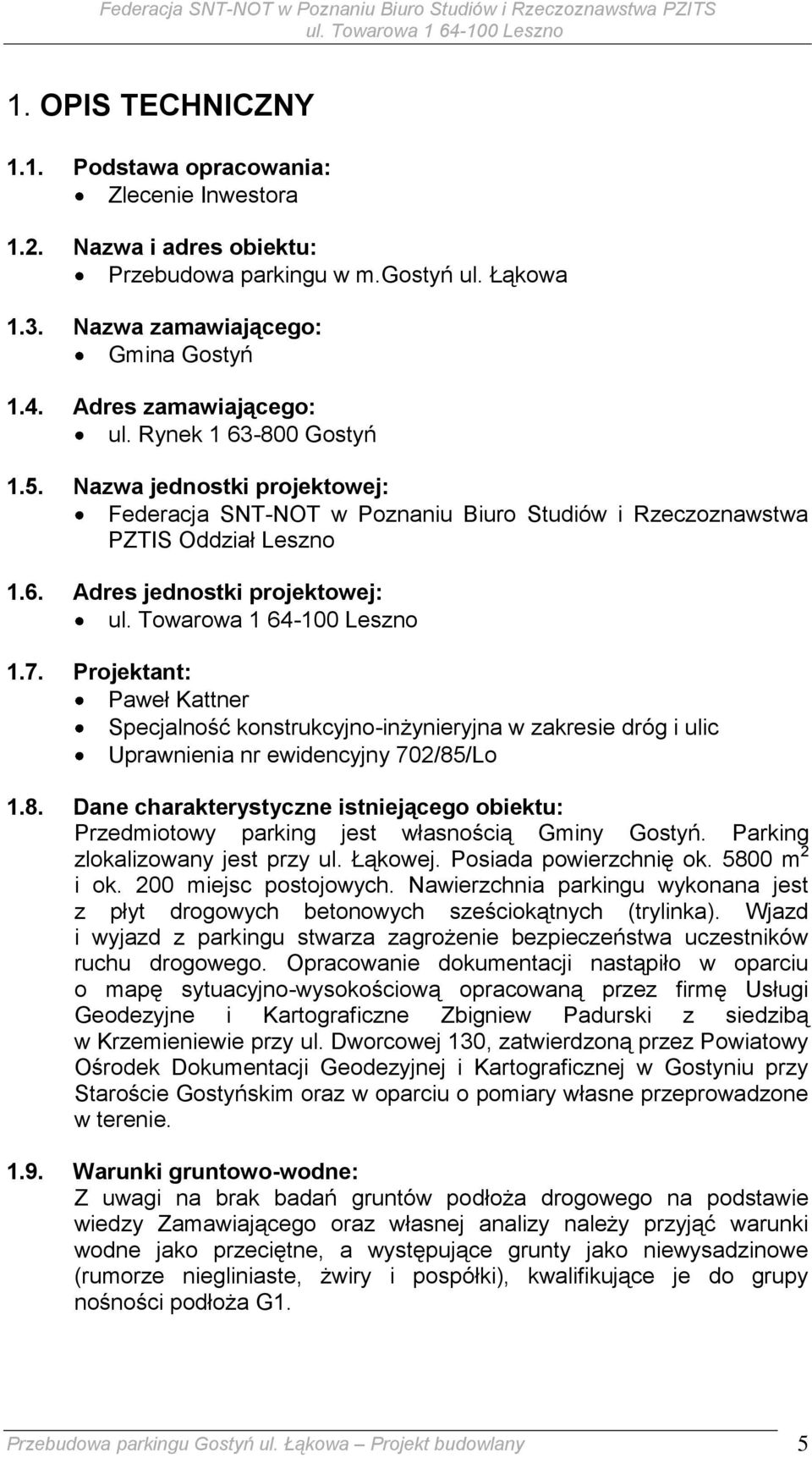

4 1. OPIS TECHNICZNY 1.1. Podstawa opracowania: Zlecenie Inwestora 1.2. Nazwa i adres obiektu: Przebudowa parkingu w m.gostyń ul. Łąkowa 1.3. Nazwa zamawiającego: Gmina Gostyń 1.4. Adres zamawiającego: ul. Rynek Gostyń 1.5. Nazwa jednostki projektowej: Federacja SNT-NOT w Poznaniu Biuro Studiów i Rzeczoznawstwa PZTIS Oddział Leszno 1.6. Adres jednostki projektowej: 1.7. Projektant: Paweł Kattner Specjalność konstrukcyjno-inżynieryjna w zakresie dróg i ulic Uprawnienia nr ewidencyjny 702/85/Lo 1.8. Dane charakterystyczne istniejącego obiektu: Przedmiotowy parking jest własnością Gminy Gostyń. Parking zlokalizowany jest przy ul. Łąkowej. Posiada powierzchnię ok m 2 i ok. 200 miejsc postojowych. Nawierzchnia parkingu wykonana jest z płyt drogowych betonowych sześciokątnych (trylinka). Wjazd i wyjazd z parkingu stwarza zagrożenie bezpieczeństwa uczestników ruchu drogowego. Opracowanie dokumentacji nastąpiło w oparciu o mapę sytuacyjno-wysokościową opracowaną przez firmę Usługi Geodezyjne i Kartograficzne Zbigniew Padurski z siedzibą w Krzemieniewie przy ul. Dworcowej 130, zatwierdzoną przez Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Gostyniu przy Staroście Gostyńskim oraz w oparciu o pomiary własne przeprowadzone w terenie Warunki gruntowo-wodne: Z uwagi na brak badań gruntów podłoża drogowego na podstawie wiedzy Zamawiającego oraz własnej analizy należy przyjąć warunki wodne jako przeciętne, a występujące grunty jako niewysadzinowe (rumorze niegliniaste, żwiry i pospółki), kwalifikujące je do grupy nośności podłoża G1. Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 5

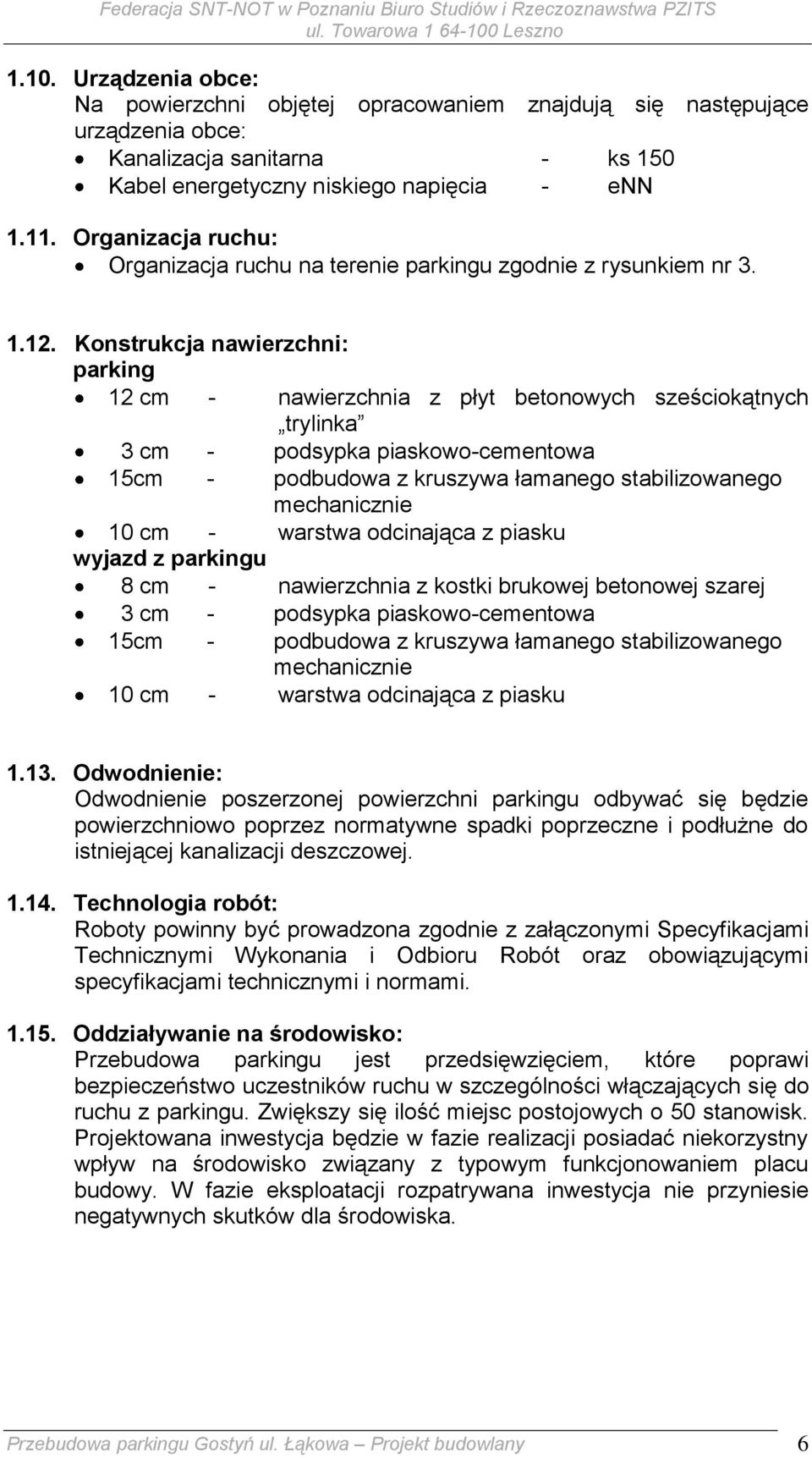

5 1.10. Urządzenia obce: Na powierzchni objętej opracowaniem znajdują się następujące urządzenia obce: Kanalizacja sanitarna - ks 150 Kabel energetyczny niskiego napięcia - enn Organizacja ruchu: Organizacja ruchu na terenie parkingu zgodnie z rysunkiem nr Konstrukcja nawierzchni: parking 12 cm - nawierzchnia z płyt betonowych sześciokątnych trylinka 3 cm - podsypka piaskowo-cementowa 15cm - podbudowa z kruszywa łamanego stabilizowanego mechanicznie 10 cm - warstwa odcinająca z piasku wyjazd z parkingu 8 cm - nawierzchnia z kostki brukowej betonowej szarej 3 cm - podsypka piaskowo-cementowa 15cm - podbudowa z kruszywa łamanego stabilizowanego mechanicznie 10 cm - warstwa odcinająca z piasku Odwodnienie: Odwodnienie poszerzonej powierzchni parkingu odbywać się będzie powierzchniowo poprzez normatywne spadki poprzeczne i podłużne do istniejącej kanalizacji deszczowej Technologia robót: Roboty powinny być prowadzona zgodnie z załączonymi Specyfikacjami Technicznymi Wykonania i Odbioru Robót oraz obowiązującymi specyfikacjami technicznymi i normami Oddziaływanie na środowisko: Przebudowa parkingu jest przedsięwzięciem, które poprawi bezpieczeństwo uczestników ruchu w szczególności włączających się do ruchu z parkingu. Zwiększy się ilość miejsc postojowych o 50 stanowisk. Projektowana inwestycja będzie w fazie realizacji posiadać niekorzystny wpływ na środowisko związany z typowym funkcjonowaniem placu budowy. W fazie eksploatacji rozpatrywana inwestycja nie przyniesie negatywnych skutków dla środowiska. Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 6

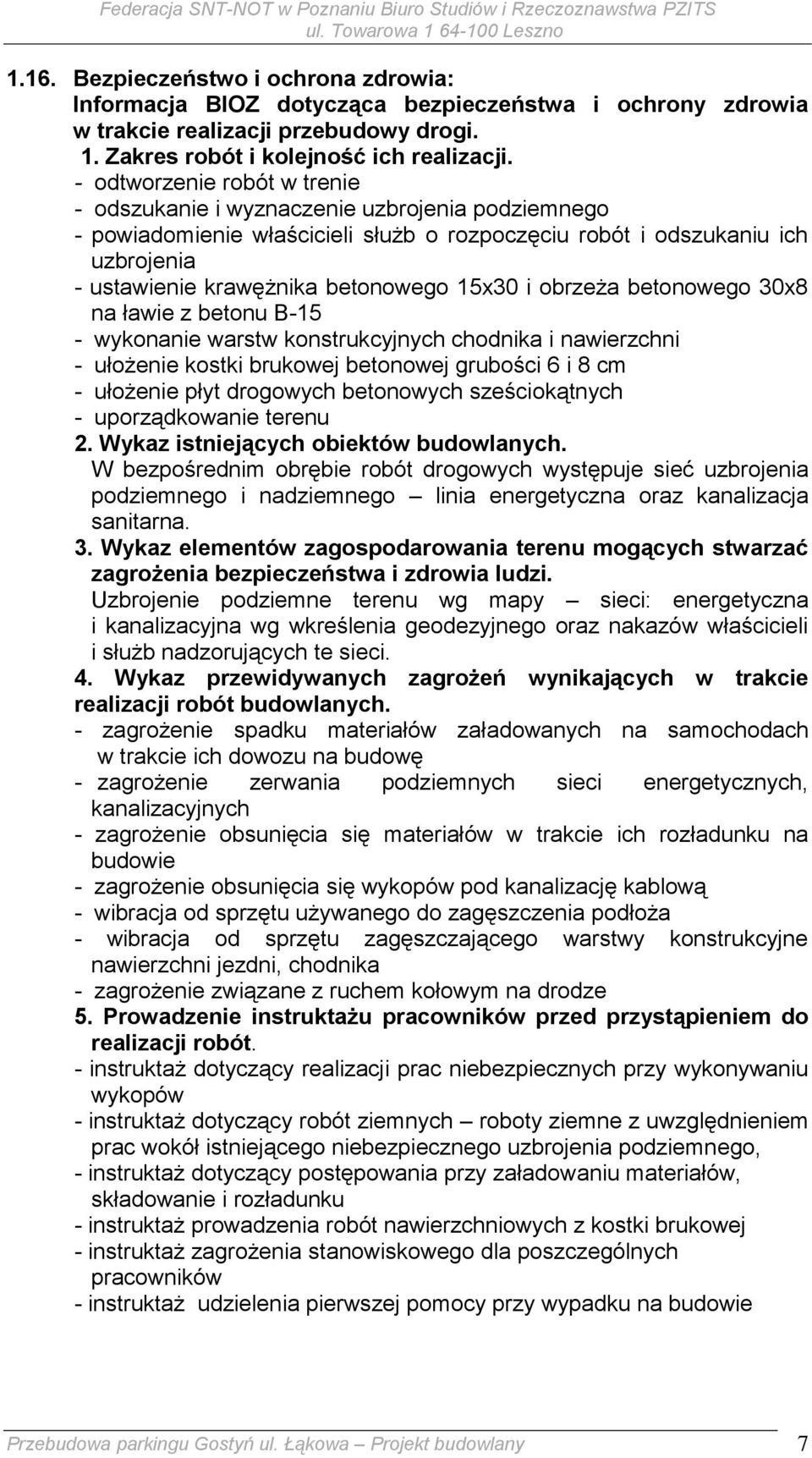

6 1.16. Bezpieczeństwo i ochrona zdrowia: Informacja BIOZ dotycząca bezpieczeństwa i ochrony zdrowia w trakcie realizacji przebudowy drogi. 1. Zakres robót i kolejność ich realizacji. - odtworzenie robót w trenie - odszukanie i wyznaczenie uzbrojenia podziemnego - powiadomienie właścicieli służb o rozpoczęciu robót i odszukaniu ich uzbrojenia - ustawienie krawężnika betonowego 15x30 i obrzeża betonowego 30x8 na ławie z betonu B-15 - wykonanie warstw konstrukcyjnych chodnika i nawierzchni - ułożenie kostki brukowej betonowej grubości 6 i 8 cm - ułożenie płyt drogowych betonowych sześciokątnych - uporządkowanie terenu 2. Wykaz istniejących obiektów budowlanych. W bezpośrednim obrębie robót drogowych występuje sieć uzbrojenia podziemnego i nadziemnego linia energetyczna oraz kanalizacja sanitarna. 3. Wykaz elementów zagospodarowania terenu mogących stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Uzbrojenie podziemne terenu wg mapy sieci: energetyczna i kanalizacyjna wg wkreślenia geodezyjnego oraz nakazów właścicieli i służb nadzorujących te sieci. 4. Wykaz przewidywanych zagrożeń wynikających w trakcie realizacji robót budowlanych. - zagrożenie spadku materiałów załadowanych na samochodach w trakcie ich dowozu na budowę - zagrożenie zerwania podziemnych sieci energetycznych, kanalizacyjnych - zagrożenie obsunięcia się materiałów w trakcie ich rozładunku na budowie - zagrożenie obsunięcia się wykopów pod kanalizację kablową - wibracja od sprzętu używanego do zagęszczenia podłoża - wibracja od sprzętu zagęszczającego warstwy konstrukcyjne nawierzchni jezdni, chodnika - zagrożenie związane z ruchem kołowym na drodze 5. Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót. - instruktaż dotyczący realizacji prac niebezpiecznych przy wykonywaniu wykopów - instruktaż dotyczący robót ziemnych roboty ziemne z uwzględnieniem prac wokół istniejącego niebezpiecznego uzbrojenia podziemnego, - instruktaż dotyczący postępowania przy załadowaniu materiałów, składowanie i rozładunku - instruktaż prowadzenia robót nawierzchniowych z kostki brukowej - instruktaż zagrożenia stanowiskowego dla poszczególnych pracowników - instruktaż udzielenia pierwszej pomocy przy wypadku na budowie Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 7

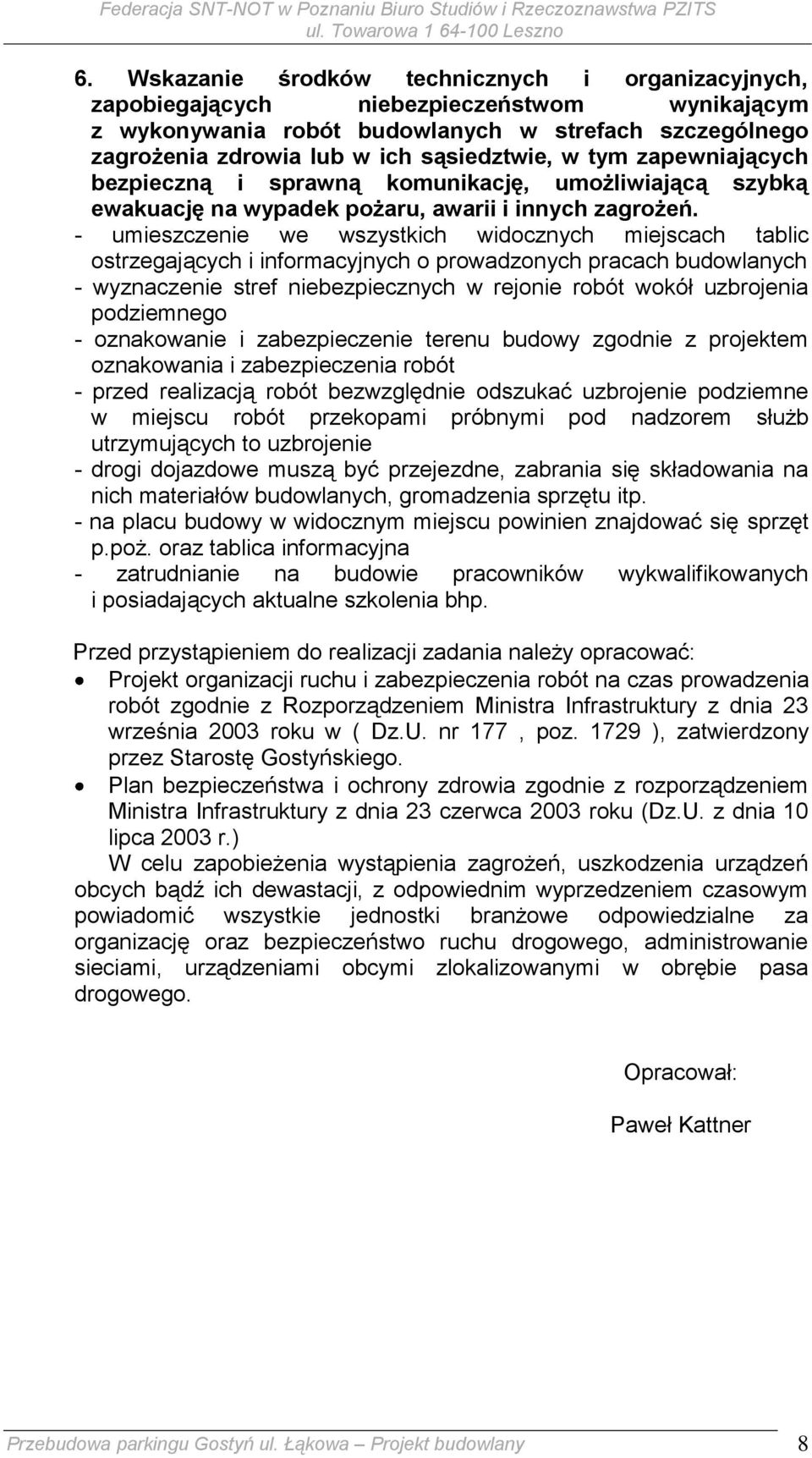

7 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - umieszczenie we wszystkich widocznych miejscach tablic ostrzegających i informacyjnych o prowadzonych pracach budowlanych - wyznaczenie stref niebezpiecznych w rejonie robót wokół uzbrojenia podziemnego - oznakowanie i zabezpieczenie terenu budowy zgodnie z projektem oznakowania i zabezpieczenia robót - przed realizacją robót bezwzględnie odszukać uzbrojenie podziemne w miejscu robót przekopami próbnymi pod nadzorem służb utrzymujących to uzbrojenie - drogi dojazdowe muszą być przejezdne, zabrania się składowania na nich materiałów budowlanych, gromadzenia sprzętu itp. - na placu budowy w widocznym miejscu powinien znajdować się sprzęt p.poż. oraz tablica informacyjna - zatrudnianie na budowie pracowników wykwalifikowanych i posiadających aktualne szkolenia bhp. Przed przystąpieniem do realizacji zadania należy opracować: Projekt organizacji ruchu i zabezpieczenia robót na czas prowadzenia robót zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 września 2003 roku w ( Dz.U. nr 177, poz ), zatwierdzony przez Starostę Gostyńskiego. Plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku (Dz.U. z dnia 10 lipca 2003 r.) W celu zapobieżenia wystąpienia zagrożeń, uszkodzenia urządzeń obcych bądź ich dewastacji, z odpowiednim wyprzedzeniem czasowym powiadomić wszystkie jednostki branżowe odpowiedzialne za organizację oraz bezpieczeństwo ruchu drogowego, administrowanie sieciami, urządzeniami obcymi zlokalizowanymi w obrębie pasa drogowego. Opracował: Paweł Kattner Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 8

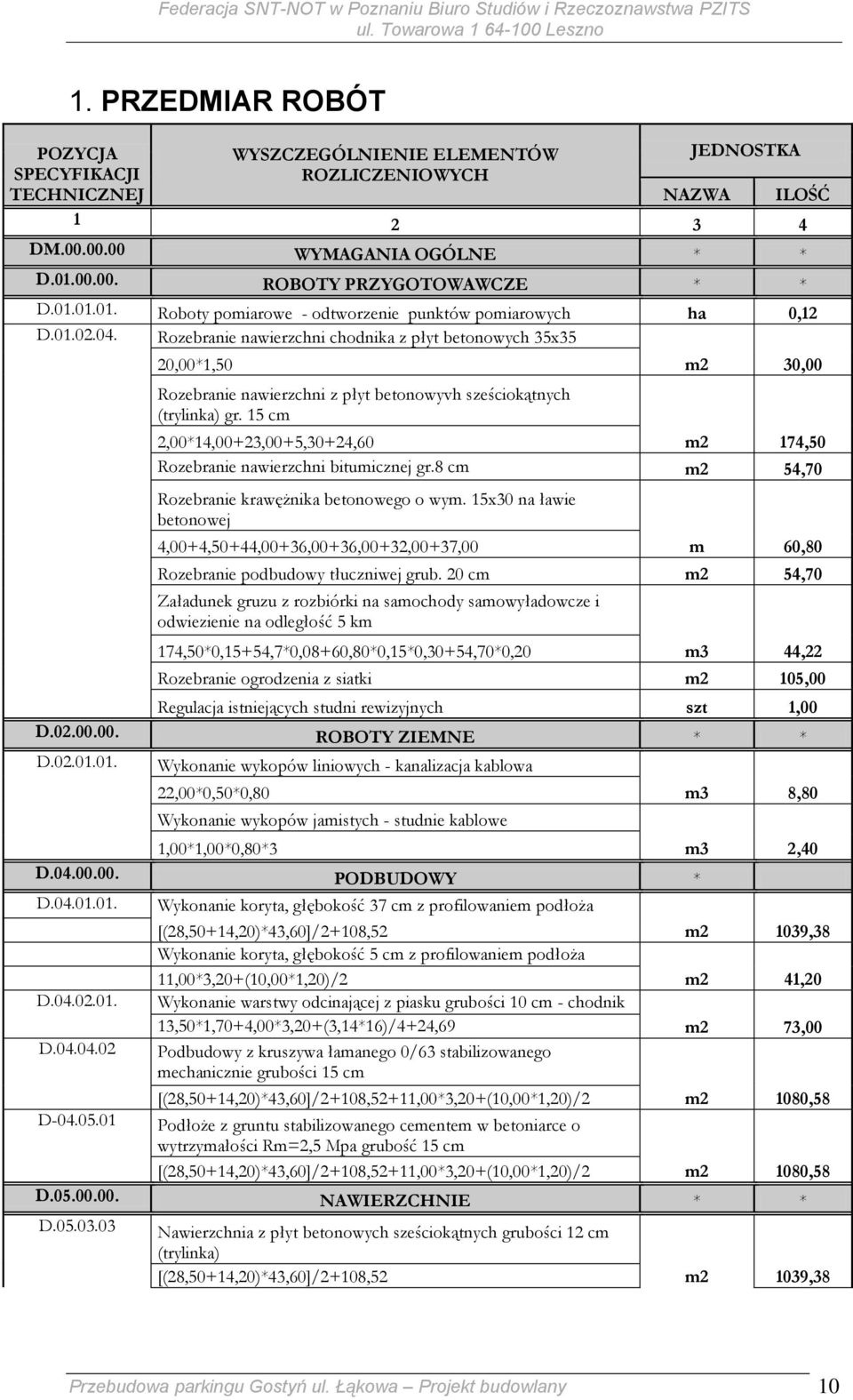

9 1. PRZEDMIAR ROBÓT POZYCJA SPECYFIKACJI TECHNICZNEJ WYSZCZEGÓLNIENIE ELEMENTÓW ROZLICZENIOWYCH JEDNOSTKA NAZWA DM WYMAGANIA OGÓLNE * * D ROBOTY PRZYGOTOWAWCZE * * ILOŚĆ D Roboty pomiarowe - odtworzenie punktów pomiarowych ha 0,12 D Rozebranie nawierzchni chodnika z płyt betonowych 35x35 20,00*1,50 Rozebranie nawierzchni z płyt betonowyvh sześciokątnych (trylinka) gr. 15 cm m2 30,00 2,00*14,00+23,00+5,30+24,60 m2 174,50 Rozebranie nawierzchni bitumicznej gr.8 cm m2 54,70 Rozebranie krawężnika betonowego o wym. 15x30 na ławie betonowej 4,00+4,50+44,00+36,00+36,00+32,00+37,00 m 60,80 Rozebranie podbudowy tłuczniwej grub. 20 cm m2 54,70 Załadunek gruzu z rozbiórki na samochody samowyładowcze i odwiezienie na odległość 5 km 174,50*0,15+54,7*0,08+60,80*0,15*0,30+54,70*0,20 m3 44,22 Rozebranie ogrodzenia z siatki m2 105,00 Regulacja istniejących studni rewizyjnych szt 1,00 D ROBOTY ZIEMNE * * D Wykonanie wykopów liniowych - kanalizacja kablowa 22,00*0,50*0,80 Wykonanie wykopów jamistych - studnie kablowe m3 8,80 1,00*1,00*0,80*3 m3 2,40 D PODBUDOWY * D D D Wykonanie koryta, głębokość 37 cm z profilowaniem podłoża [(28,50+14,20)*43,60]/2+108,52 Wykonanie koryta, głębokość 5 cm z profilowaniem podłoża 11,00*3,20+(10,00*1,20)/2 Wykonanie warstwy odcinającej z piasku grubości 10 cm - chodnik 13,50*1,70+4,00*3,20+(3,14*16)/4+24,69 Podbudowy z kruszywa łamanego 0/63 stabilizowanego mechanicznie grubości 15 cm m2 1039,38 m2 41,20 m2 73,00 [(28,50+14,20)*43,60]/2+108,52+11,00*3,20+(10,00*1,20)/2 m2 1080,58 D Podłoże z gruntu stabilizowanego cementem w betoniarce o wytrzymałości Rm=2,5 Mpa grubość 15 cm [(28,50+14,20)*43,60]/2+108,52+11,00*3,20+(10,00*1,20)/2 m2 1080,58 D NAWIERZCHNIE * * D Nawierzchnia z płyt betonowych sześciokątnych grubości 12 cm (trylinka) [(28,50+14,20)*43,60]/2+108,52 m2 1039,38 Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 10

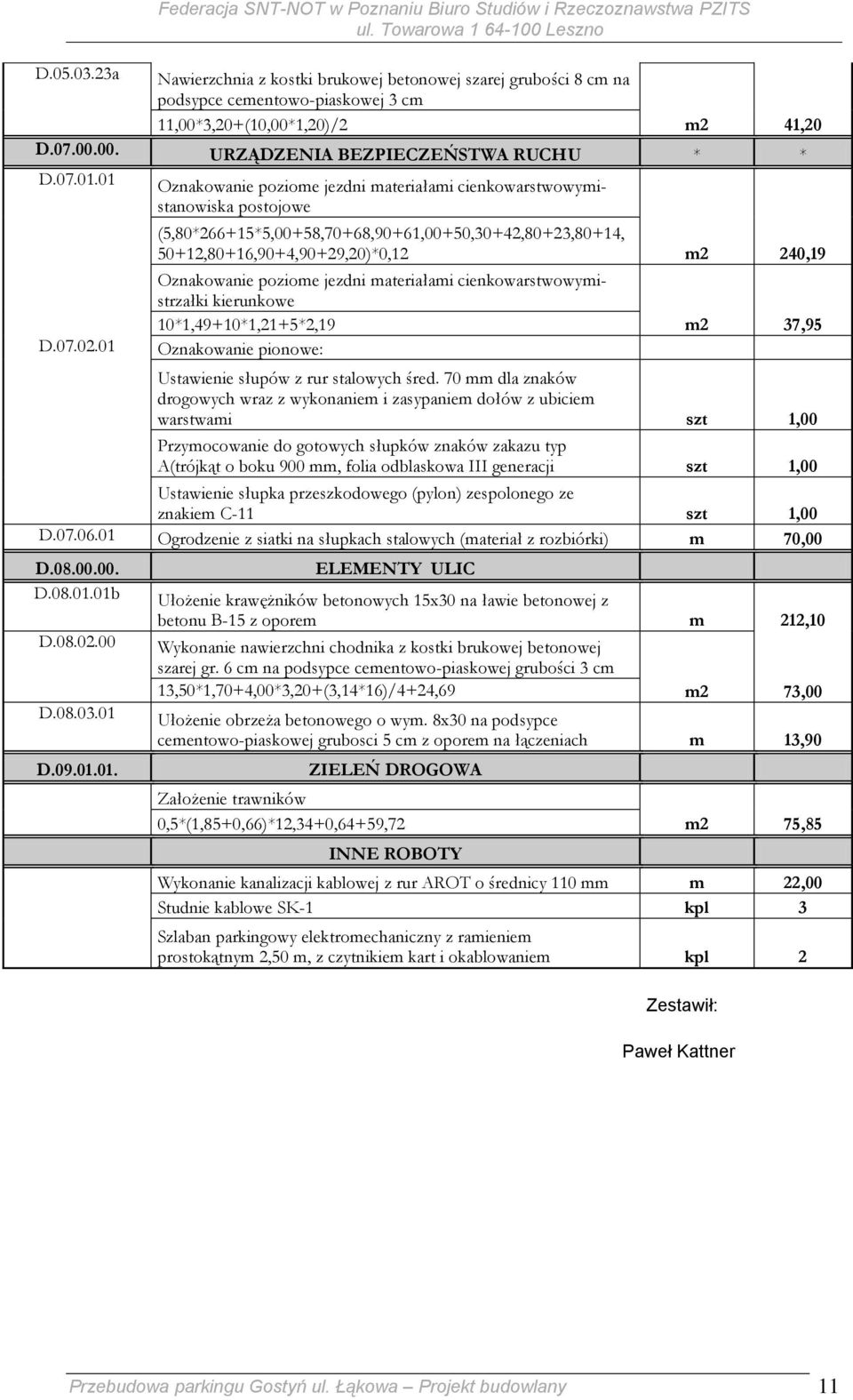

10 D a Nawierzchnia z kostki brukowej betonowej szarej grubości 8 cm na podsypce cementowo-piaskowej 3 cm 11,00*3,20+(10,00*1,20)/2 m2 41,20 D URZĄDZENIA BEZPIECZEŃSTWA RUCHU * * D D Oznakowanie poziome jezdni materiałami cienkowarstwowymistanowiska postojowe (5,80*266+15*5,00+58,70+68,90+61,00+50,30+42,80+23,80+14, 50+12,80+16,90+4,90+29,20)*0,12 Oznakowanie poziome jezdni materiałami cienkowarstwowymistrzałki kierunkowe 10*1,49+10*1,21+5*2,19 Oznakowanie pionowe: m2 240,19 m2 37,95 Ustawienie słupów z rur stalowych śred. 70 mm dla znaków drogowych wraz z wykonaniem i zasypaniem dołów z ubiciem warstwami szt 1,00 Przymocowanie do gotowych słupków znaków zakazu typ A(trójkąt o boku 900 mm, folia odblaskowa III generacji szt 1,00 Ustawienie słupka przeszkodowego (pylon) zespolonego ze znakiem C-11 szt 1,00 D Ogrodzenie z siatki na słupkach stalowych (materiał z rozbiórki) m 70,00 D D b D D D ELEMENTY ULIC Ułożenie krawężników betonowych 15x30 na ławie betonowej z betonu B-15 z oporem m 212,10 Wykonanie nawierzchni chodnika z kostki brukowej betonowej szarej gr. 6 cm na podsypce cementowo-piaskowej grubości 3 cm 13,50*1,70+4,00*3,20+(3,14*16)/4+24,69 m2 73,00 Ułożenie obrzeża betonowego o wym. 8x30 na podsypce cementowo-piaskowej grubosci 5 cm z oporem na łączeniach m 13,90 ZIELEŃ DROGOWA Założenie trawników 0,5*(1,85+0,66)*12,34+0,64+59,72 INNE ROBOTY m2 75,85 Wykonanie kanalizacji kablowej z rur AROT o średnicy 110 mm m 22,00 Studnie kablowe SK-1 kpl 3 Szlaban parkingowy elektromechaniczny z ramieniem prostokątnym 2,50 m, z czytnikiem kart i okablowaniem kpl 2 Zestawił: Paweł Kattner Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 11

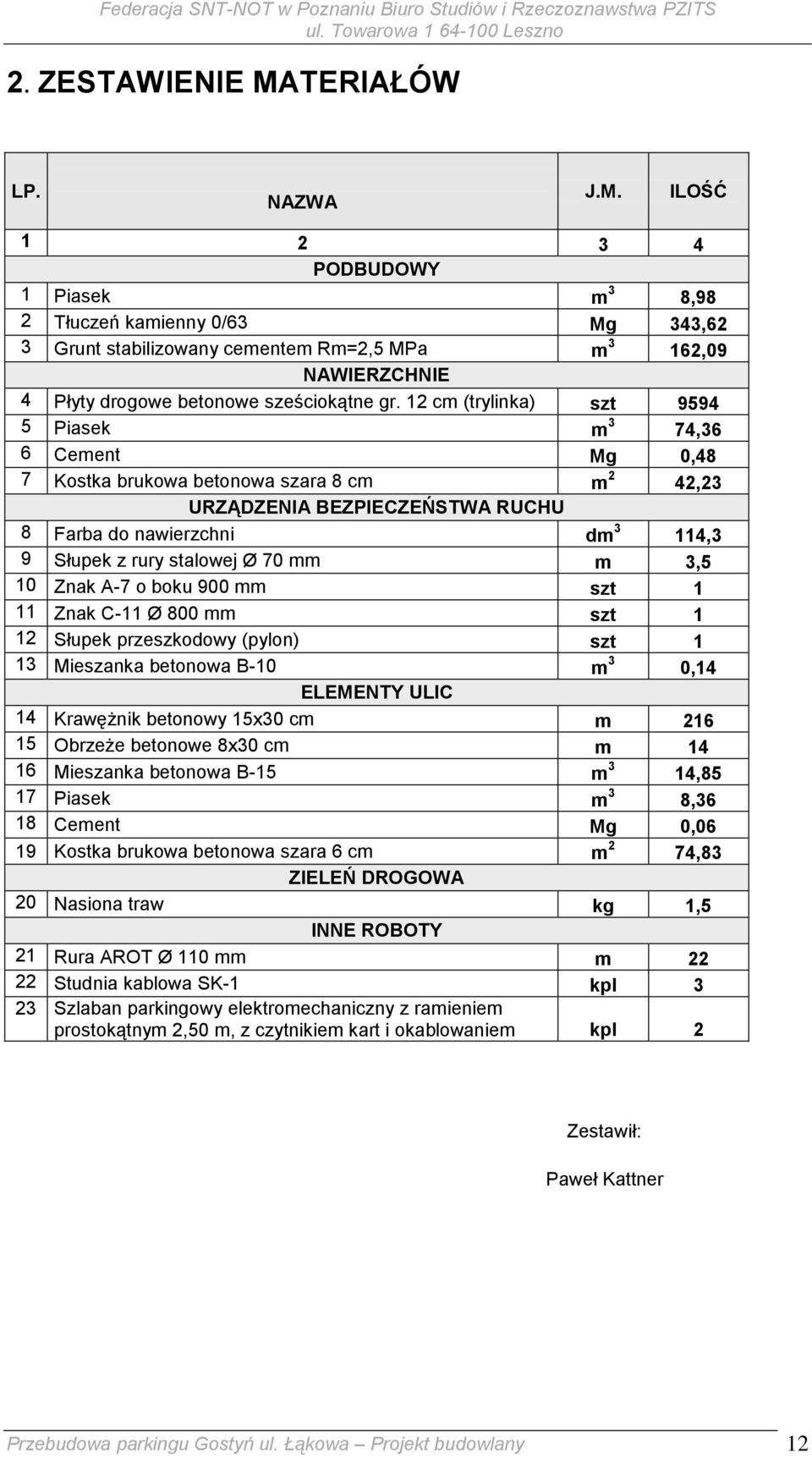

11 2. ZESTAWIENIE MATERIAŁÓW LP. NAZWA J.M. ILOŚĆ PODBUDOWY 1 Piasek m 3 8,98 2 Tłuczeń kamienny 0/63 Mg 343,62 3 Grunt stabilizowany cementem Rm=2,5 MPa m 3 162,09 NAWIERZCHNIE 4 Płyty drogowe betonowe sześciokątne gr. 12 cm (trylinka) szt Piasek m 3 74,36 6 Cement Mg 0,48 7 Kostka brukowa betonowa szara 8 cm m 2 42,23 URZĄDZENIA BEZPIECZEŃSTWA RUCHU 8 Farba do nawierzchni dm 3 114,3 9 Słupek z rury stalowej Ø 70 mm m 3,5 10 Znak A-7 o boku 900 mm szt 1 11 Znak C-11 Ø 800 mm szt 1 12 Słupek przeszkodowy (pylon) szt 1 13 Mieszanka betonowa B-10 m 3 0,14 ELEMENTY ULIC 14 Krawężnik betonowy 15x30 cm m Obrzeże betonowe 8x30 cm m Mieszanka betonowa B-15 m 3 14,85 17 Piasek m 3 8,36 18 Cement Mg 0,06 19 Kostka brukowa betonowa szara 6 cm m 2 74,83 ZIELEŃ DROGOWA 20 Nasiona traw kg 1,5 INNE ROBOTY 21 Rura AROT Ø 110 mm m Studnia kablowa SK-1 kpl 3 23 Szlaban parkingowy elektromechaniczny z ramieniem prostokątnym 2,50 m, z czytnikiem kart i okablowaniem kpl 2 Zestawił: Paweł Kattner Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 12

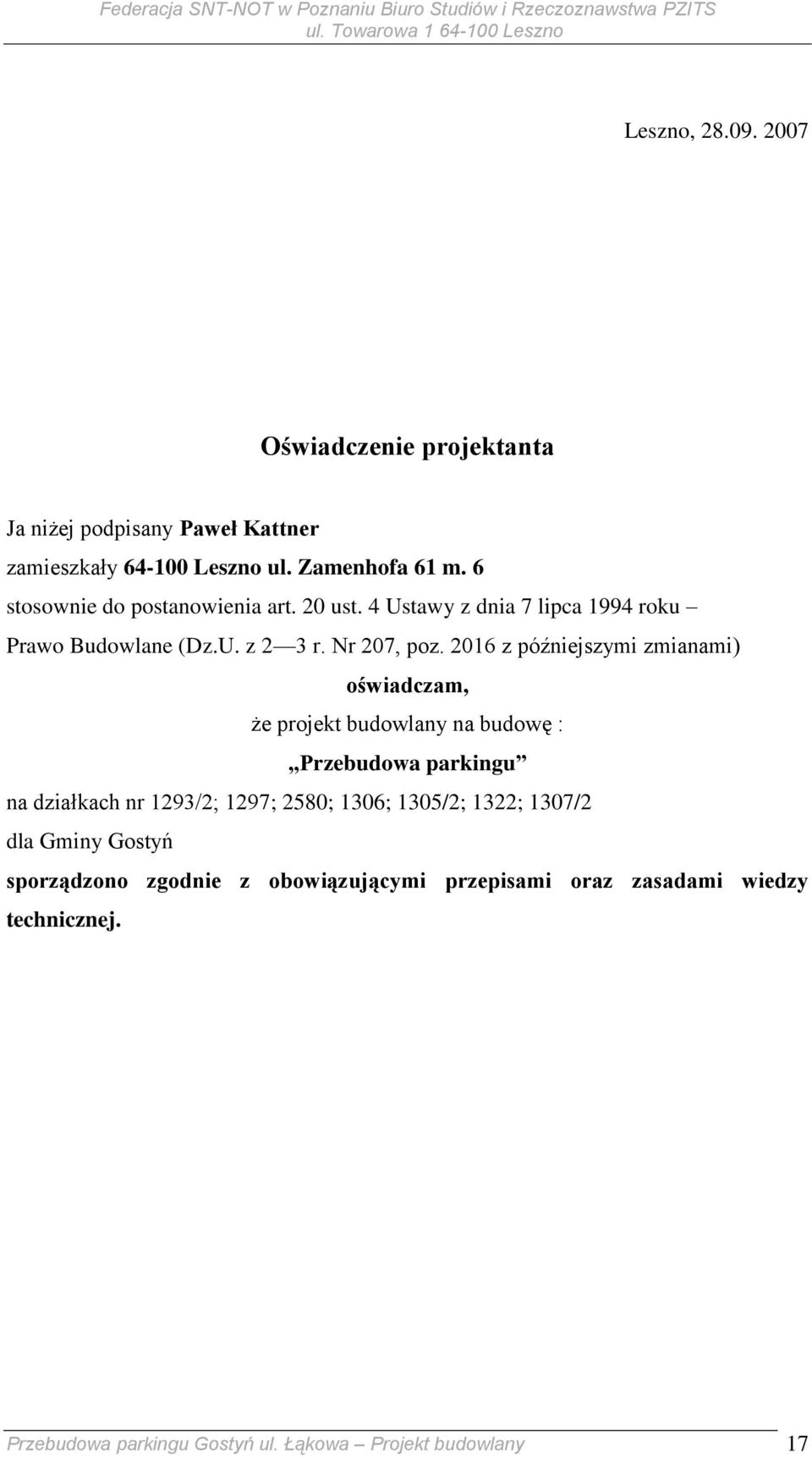

16 Leszno, Oświadczenie projektanta Ja niżej podpisany Paweł Kattner zamieszkały Leszno ul. Zamenhofa 61 m. 6 stosownie do postanowienia art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U. z 2 3 r. Nr 207, poz z późniejszymi zmianami) oświadczam, że projekt budowlany na budowę : Przebudowa parkingu na działkach nr 1293/2; 1297; 2580; 1306; 1305/2; 1322; 1307/2 dla Gminy Gostyń sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Przebudowa parkingu Gostyń ul. Łąkowa Projekt budowlany 17
