1 Usługi projektowe Nadzór Kosztorysowanie mgr inż. Adam Gierczak ul.doroszewskiego 5 m Piotrków Tryb. tel PROJEKT ROZBIÓRKI BUDYNKU ZLOKALIZOWANEGO NA DZIAŁCE PRZY UL. DZIKIEJ 28 W PIOTRKOWIE TRYB. ADRES : dz. nr 51 obr. Piotrków Tryb. ul. Dzika Piotrków Tryb. ZAMAWIAJĄCY : Towarzystwo Budownictwa Społecznego sp. z o.o Piotrków Tryb. Al. 3 Maja 31 G R U D Z I E Ń r. Opracował : mgr inż. Adam Gierczak upr. w specj. konstr. bud. 7

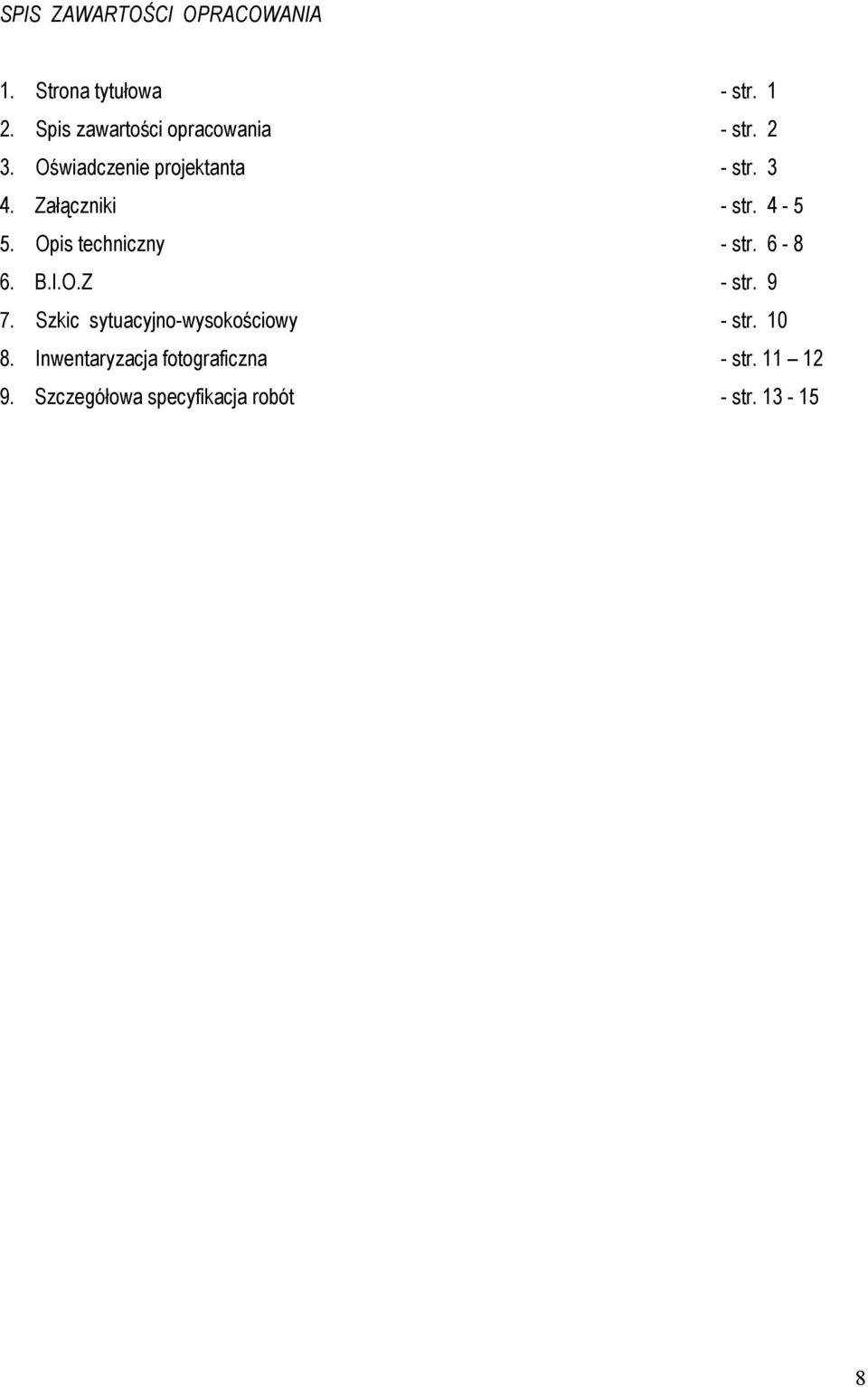

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Strona tytułowa - str Spis zawartości opracowania - str Oświadczenie projektanta - str Załączniki - str Opis techniczny - str B.I.O.Z - str Szkic sytuacyjno-wysokościowy - str Inwentaryzacja fotograficzna - str Szczegółowa specyfikacja robót - str

3 PROJEKT ROZBIÓRKI BUDYNKU ZLOKALIZOWANEGO NA DZIAŁCE PRZY UL. DZIKIEJ 28 Lokalizacja : Miasto Piotrków Tryb _1 dz. nr ewid. 55, 56 obręb 0041 ul. Dzika 28 Zamawiający: Towarzystwo Budownictwa Społecznego sp. z o.o Piotrków Tryb. Al. 3 Maja Piotrków Tryb r. O Ś W I A D C Z E N I E P R O J E K T A N T A. Stosownie do art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane - / Dz. U. z 2013 r. poz. 1409/ oświadczam, że projekt rozbiórki budynku zlokalizowanego na dz. nr w Piotrkowie Tryb przy ul. Dzikiej 28 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 9

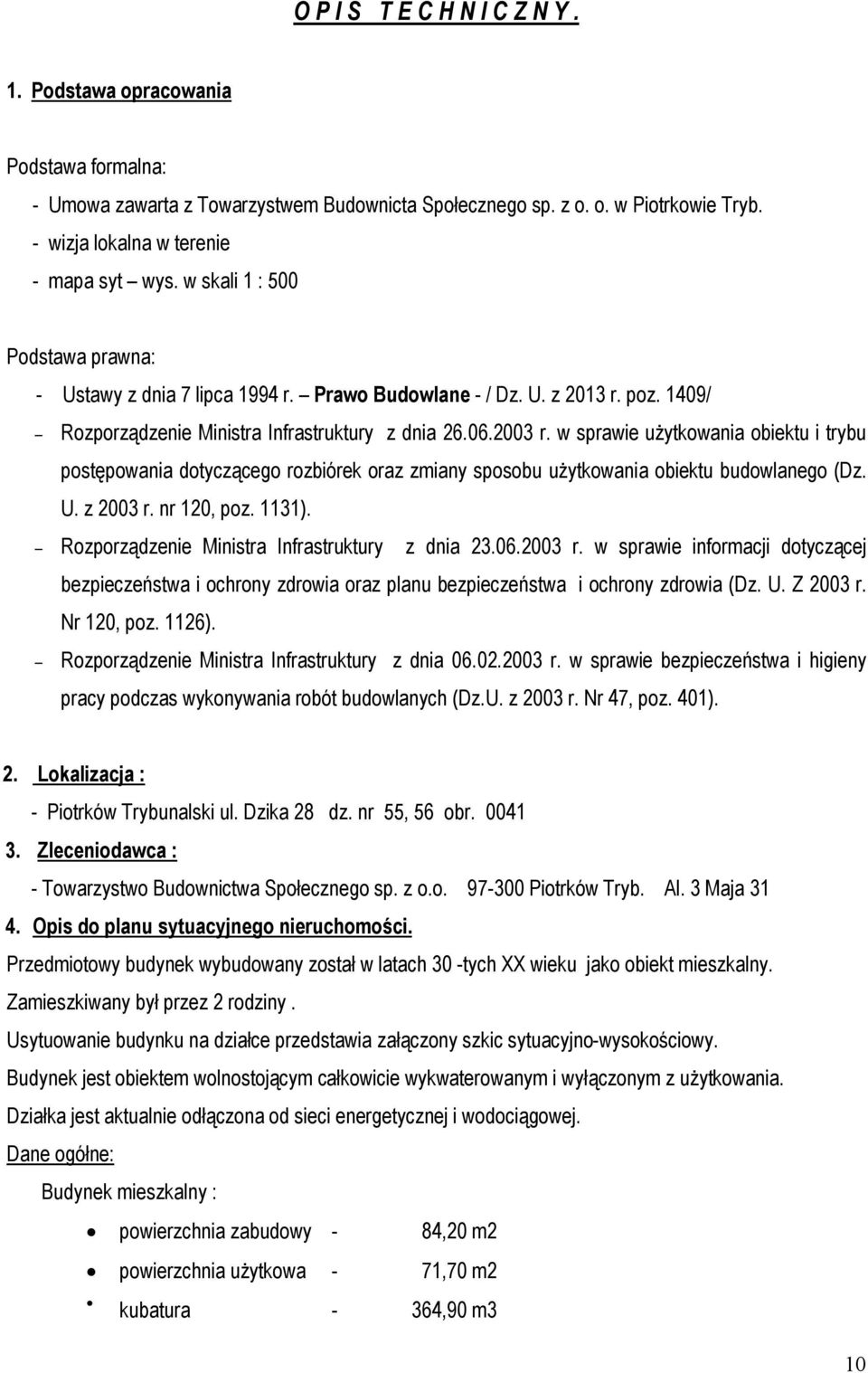

4 O P I S T E C H N I C Z N Y. 1. Podstawa opracowania Podstawa formalna: - Umowa zawarta z Towarzystwem Budownicta Społecznego sp. z o. o. w Piotrkowie Tryb. - wizja lokalna w terenie - mapa syt wys. w skali 1 : 500 Podstawa prawna: - Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane - / Dz. U. z 2013 r. poz. 1409/ Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie użytkowania obiektu i trybu postępowania dotyczącego rozbiórek oraz zmiany sposobu użytkowania obiektu budowlanego (Dz. U. z 2003 r. nr 120, poz. 1131). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Z 2003 r. Nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47, poz. 401). 2. Lokalizacja : - Piotrków Trybunalski ul. Dzika 28 dz. nr 55, 56 obr Zleceniodawca : - Towarzystwo Budownictwa Społecznego sp. z o.o Piotrków Tryb. Al. 3 Maja Opis do planu sytuacyjnego nieruchomości. Przedmiotowy budynek wybudowany został w latach 30 -tych XX wieku jako obiekt mieszkalny. Zamieszkiwany był przez 2 rodziny. Usytuowanie budynku na działce przedstawia załączony szkic sytuacyjno-wysokościowy. Budynek jest obiektem wolnostojącym całkowicie wykwaterowanym i wyłączonym z użytkowania. Działka jest aktualnie odłączona od sieci energetycznej i wodociągowej. Dane ogółne: Budynek mieszkalny : powierzchnia zabudowy - 84,20 m2 powierzchnia użytkowa - 71,70 m2 kubatura - 364,90 m3 10

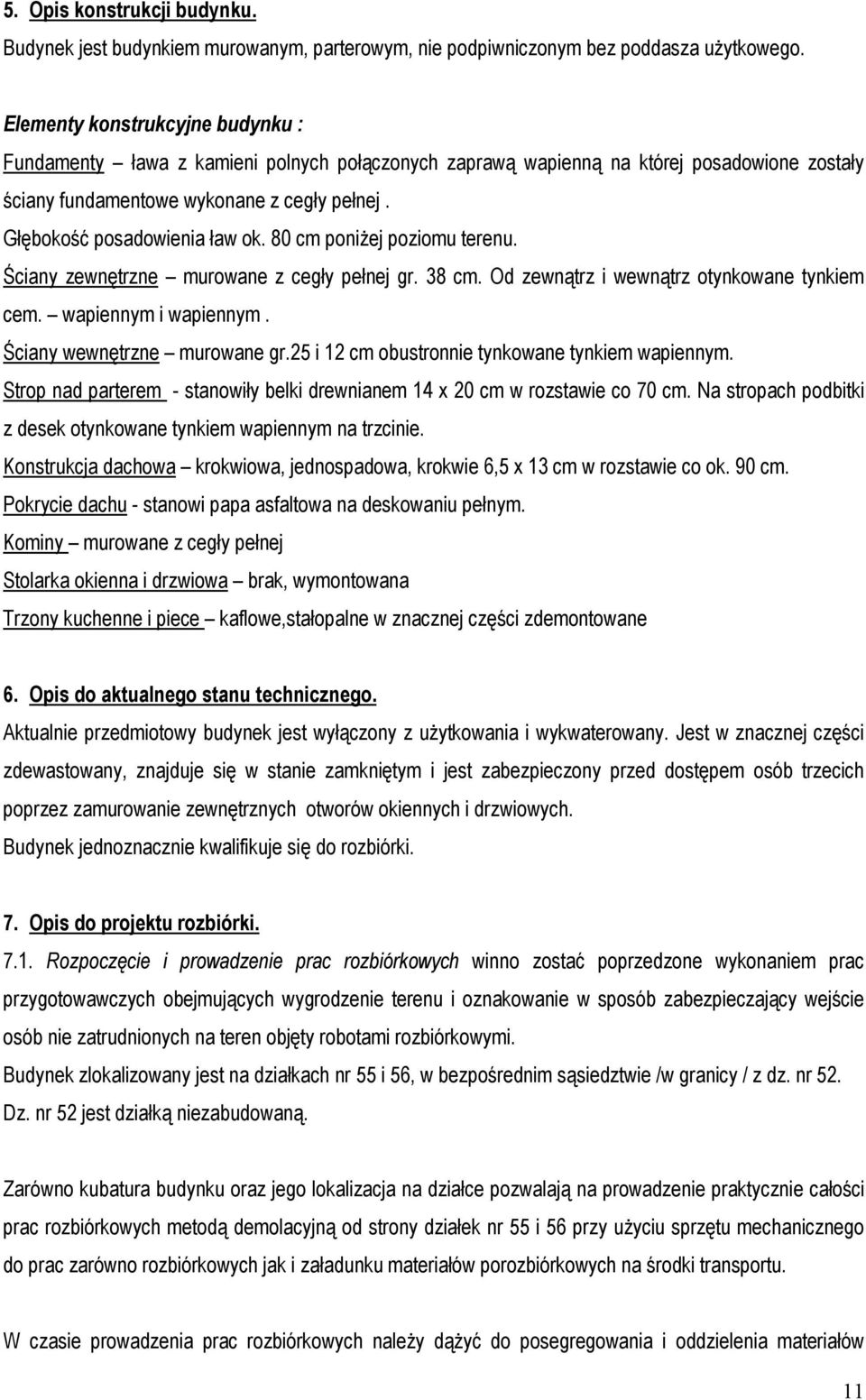

5 5. Opis konstrukcji budynku. Budynek jest budynkiem murowanym, parterowym, nie podpiwniczonym bez poddasza użytkowego. Elementy konstrukcyjne budynku : Fundamenty ława z kamieni polnych połączonych zaprawą wapienną na której posadowione zostały ściany fundamentowe wykonane z cegły pełnej. Głębokość posadowienia ław ok. 80 cm poniżej poziomu terenu. Ściany zewnętrzne murowane z cegły pełnej gr. 38 cm. Od zewnątrz i wewnątrz otynkowane tynkiem cem. wapiennym i wapiennym. Ściany wewnętrzne murowane gr.25 i 12 cm obustronnie tynkowane tynkiem wapiennym. Strop nad parterem - stanowiły belki drewnianem 14 x 20 cm w rozstawie co 70 cm. Na stropach podbitki z desek otynkowane tynkiem wapiennym na trzcinie. Konstrukcja dachowa krokwiowa, jednospadowa, krokwie 6,5 x 13 cm w rozstawie co ok. 90 cm. Pokrycie dachu - stanowi papa asfaltowa na deskowaniu pełnym. Kominy murowane z cegły pełnej Stolarka okienna i drzwiowa brak, wymontowana Trzony kuchenne i piece kaflowe,stałopalne w znacznej części zdemontowane 6. Opis do aktualnego stanu technicznego. Aktualnie przedmiotowy budynek jest wyłączony z użytkowania i wykwaterowany. Jest w znacznej części zdewastowany, znajduje się w stanie zamkniętym i jest zabezpieczony przed dostępem osób trzecich poprzez zamurowanie zewnętrznych otworów okiennych i drzwiowych. Budynek jednoznacznie kwalifikuje się do rozbiórki. 7. Opis do projektu rozbiórki Rozpoczęcie i prowadzenie prac rozbiórkowych winno zostać poprzedzone wykonaniem prac przygotowawczych obejmujących wygrodzenie terenu i oznakowanie w sposób zabezpieczający wejście osób nie zatrudnionych na teren objęty robotami rozbiórkowymi. Budynek zlokalizowany jest na działkach nr 55 i 56, w bezpośrednim sąsiedztwie /w granicy / z dz. nr 52. Dz. nr 52 jest działką niezabudowaną. Zarówno kubatura budynku oraz jego lokalizacja na działce pozwalają na prowadzenie praktycznie całości prac rozbiórkowych metodą demolacyjną od strony działek nr 55 i 56 przy użyciu sprzętu mechanicznego do prac zarówno rozbiórkowych jak i załadunku materiałów porozbiórkowych na środki transportu. W czasie prowadzenia prac rozbiórkowych należy dążyć do posegregowania i oddzielenia materiałów 11

6 mogących być wykorzystanych jako surowce wtórne tj. np. elementy metalowe i szkło. W budynku nie są wbudowane ani nie były eksploatowane materiały szkodliwe wymagające spełnienia szczególnych wymogów podczas rozbiórki i utylizacji. Elementy ceramiki i drewna jakie pozostają wbudowane w budynku są w znacznym stopniu porażone korozją biologiczną stąd też praktycznie nie nadają się do ponownego wykorzystania. Praktycznie całość materiałów stanowiących urobek pochodzący z rozbiórki przeznaczyć należy do utylizacji na zorganizowanym wysypisku odpadów. Transport materiałów rozbiórkowych prowadzić samochodami ciężarowymi samowyładowczymi zabezpieczonymi plandekami przed pyleniem w czasie jazdy. Prace rozbiórkowe budynku rozpocząć po uzyskaniu stosownej decyzji administracyjnej. Prace rozbiórkowe należy prowadzić pod nadzorem osoby posiadającej odpowiednie przygotowanie zawodowe i uprawnienia budowlane do kierowania tego typu robotami Teren działki Po rozebraniu budynku uprzątnąć gruz i pozostałości materiałów rozbiórkowych, teren zniwelować, usunąć zabezpieczenia i znaki ostrzegawcze, zgłosić wykonanie rozbiórki. 12

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (opracowano w oparciu o rozporządzenie Ministra Infrastruktury z dnia r.) 1. Zakres robót dla całego zamierzenia budowlanegowymieniono w pkt Projektu. 2. Z uwagi na fakt złego stanu technicznego i częściowego zniszczenia elementów konstrukcyjnych budynku rozbiórka pozostałości tych elementów musi się odbywać ze szczególnym zachowaniem warunków bezpieczeństwa. 3. Wykonujący te roboty pracownicy winni być zabezpieczeni i wyposażeni w odzież ochronną, kaski oraz kamizelki a w trakcie wykonywania prac rozbiórkowych i załadowczych pozostawać poza zasięgiem pracy sprzęt. 4. Wszyscy pracownicy biorący udział w pracach rozbiórkowych powinni być zapoznani z przepisami zawartymi w ROZP. MINISTRA INFRASTRUKTURY z dnia r. w sprawie BHP przy wykonywaniu robót budowlanuch; (Dz. U. Nr 47 poz. 401). 5. Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikający z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia : 1/. Należy dążyć do maksymalnie możliwego i bezpiecznego zintensyfikowania prac w celu ograniczenia czasokresu ich prowadzenia 2/. Osoba nadzorująca prace rozbiórkowe winna być wyposażona w telefon komórkowy i posiadać adresy i numery telefonów; a/. pogotowia ratunkowego b/. straży pożarnej c/. posterunku Policji d/. Straży Miejskiej e/. posiadać apteczkę przeznaczoną do udzielenia pierwszej pomocy 3/. Teren rozbiórki należy ogrodzić taśmą ostrzegawczo sygnalizacyjną i zabezpieczyć przed dostępem osób postronnych oraz oznakować tablicami ostrzegawczymi. 6. Ponieważ przy realizacji przedmiotowych robót zgodnie z danymi wynikającymi z niniejszej informacji nie będą wykonywane prace, których charakter, organizacja prowadzenia mogą stwarzać ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi - nie występuje konieczność sporządzenia planu bezpieczeństwa i ochrony zdrowia, zwanego Planem BIOZ - zgodnie z Rozp. Min. Infrastruktury z dnia 23 czerwca 2003 r. /Dz.U. nr 120 z 2003 r. poz.1126/ w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia /Dz. U. z dnia 10 lipca 2003r./ 13

8 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. ROBOTY ROZBIÓRKOWE. CZĘŚĆ OGÓLNA. a/. Przedmiotem zamówienia jest wykonanie rozbiórki budynku zlokalizowanego na dz. nr 55 i 56 przy ul. Dzikiej 28 w Piotrkowie Tryb. Teren na którym będą realizowane prace znajduje się w zarządzie Towarzystwa Budownictwa Społecznego sp. z o. o. w Piotrkowie Tryb. Al. 3 Maja 31. b/. Przedmiot i orientacyjny zakres prac podany jest w załączniku SIWZ, który stanowi podstawę do złożenia oferty. c/. Roboty należy wykonać zgodnie z zasadami ochrony środowiska i warunkami bezpieczeństwa pracy. d/. Inwestor posiada prawomocną Decyzję zezwalającą na prowadzenie prac rozbiórkowych budynku. e/. Inwestor nie przewiduje zapewnienia zaplecza dla potrzeb wykonawcy. Inwestor nie zapewnia miejsca poboru energii elektryczne oraz wody. Inwestor przekaże teren prowadzenia robót protokolarnie w terminie 3 dni od podpisania umowy. f/. Podczas wykonywania prac wykonawca będzie odpowiadał za zabezpieczenie terenu robót budowlanych. Transport a w szczególności warunki dotyczące organizacji ruchu na terenie wykonywania prac rozbiórkowych należy każdorazowo uzgadniać z wyznaczonym przedstawicielem Zleceniodawcy. g/. Podane w przedmiarze ilości służą do określenia zakresu i wyceny robót związanych z realizacją zamówienia. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1. Przedmiot SST: Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót rozbiórkowych związanych z realizacją zadania Zakres stosowania SST: Szczegółowa specyfikacja jest stosowana jako dokument kontraktowy przy zleceniu i realizacji robót wymienionych powyżej Zakres robót objętych SST: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie prac demontażowych i rozbiórkowych obiektów zlokalizowanych na działce. Zakres prac rozbiórkowych obejmuje w szczególności: - kompletną rozbiórkę poszczególnych elementów konstrukcyjnych obiektów takich jak: pokryć dachowych, poszycia dachów, drewnianych konstrukcji dachowych, okładzin oraz warstw podłogowych, drewnianego stropu, ścian zewnętrznych i wewnętrznych murowanych, elementów żelbetowych i stalowych wraz z elementami instalacji oraz obiektu jako całości. 14

9 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Wymagania dotyczące prowadzenia robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją kosztorysową, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY POCHODZĄCE Z ROZBIÓRKI Gruz ceglany, gruz betonowy, gruz ceramiczny, deski, drewno, papa, szkło, elementy metalowe (złom),inne; 3. SPRZĘT Roboty będą w większości wykonywane mechanicznie przy użyciu specjalistycznych maszyn, narzędzi i sprzętu. Wykonawca jest zobowiązany do używania maszyn, sprzętu i narzędzi, które nie spowodują niekorzystnego wpływu na jakość wykonywanych robót oraz będą przyjazne dla środowiska. Sprzęt będący własnością wykonawcy lub wynajęty do wykonywania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Musi spełniać normy ochrony środowiska i przepisy dotyczące jego użytkowania. Wykonawca okaże Inwestorowi dokumenty potwierdzające dopuszczenie sprzętu do użytkowania. Osoby obsługujące sprzęt winny być przeszkolone i w przypadku szczególnych wymagań posiadać uprawnienia do obsługi sprzętu. Środki transportu użyte do przewozu materiałów nie mogą powodować uszkodzeń nawierzchni dróg dojazdowych i placów. W przypadku ich uszkodzenia wykonawca naprawi uszkodzenia powstałe z winy Wykonawcy. 4. TRANSPORT Do transportu materiałów i sprzętu stosować w pełni sprawne technicznie środki transportu. Materiały należy układać równomiernie na całej powierzchni ładunkowej, obok siebie i zabezpieczyć przed możliwością przesuwania się podczas transportu. Jeżeli długość przewożonych elementów jest większa niż długość samochodu to wielkość nawisu nie może przekroczyć 1 m. Przy załadunku i wyładunku oraz przewozie na środkach transportowych należy przestrzegać przepisów obowiązujących w transporcie drogowym. Wykonawca jest zobowiązany do stosowania takich środków transportowych, które nie wpłyną niekorzystnie na jakość i właściwość przewożonych materiałów i sprzętów. W związku z prowadzeniem ruchu po drogach publicznych środki transportowe muszą spełniać wymagania przepisów ruchu drogowego. 5. WYKONANIE ROBÓT 5.1. Roboty przygotowawcze Przed przystąpieniem do prac rozbiórkowych należy teren oznakować zgodnie z wymogami BHP oraz zabezpieczyć przed dostępem osób postronnych Roboty rozbiórkowe Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz.U nr 47 poz.401 z późn. zm.) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Roboty rozbiórkowe i urządzeń towarzyszących obejmują usunięcie z terenu budowy wszystkich elementów, zgodnie z dokumentacją kosztorysową, SST lub wskazaniami Inspektora Nadzoru. Roboty rozbiórkowe wykonywać w większości mechanicznie oraz przy użyciu drobnego sprzętu i urządzeń w sposób określony w SST lub przez Inżyniera. Wszystkie materiały elementy pochodzące z rozbiórki Wykonawca powinien usunąć z terenu budowy. 15

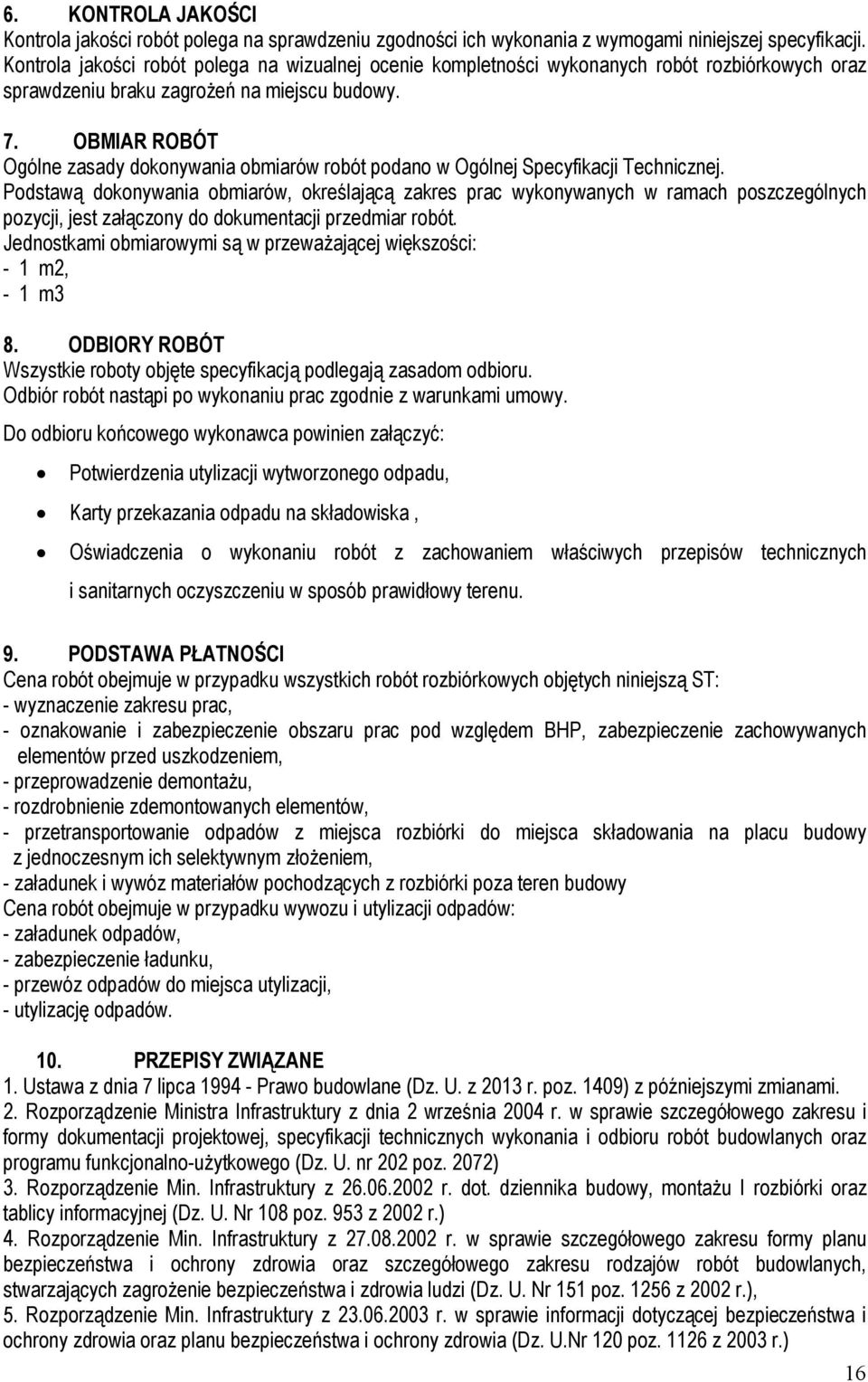

10 6. KONTROLA JAKOŚCI Kontrola jakości robót polega na sprawdzeniu zgodności ich wykonania z wymogami niniejszej specyfikacji. Kontrola jakości robót polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych oraz sprawdzeniu braku zagrożeń na miejscu budowy. 7. OBMIAR ROBÓT Ogólne zasady dokonywania obmiarów robót podano w Ogólnej Specyfikacji Technicznej. Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji, jest załączony do dokumentacji przedmiar robót. Jednostkami obmiarowymi są w przeważającej większości: - 1 m2, - 1 m3 8. ODBIORY ROBÓT Wszystkie roboty objęte specyfikacją podlegają zasadom odbioru. Odbiór robót nastąpi po wykonaniu prac zgodnie z warunkami umowy. Do odbioru końcowego wykonawca powinien załączyć: Potwierdzenia utylizacji wytworzonego odpadu, Karty przekazania odpadu na składowiska, Oświadczenia o wykonaniu robót z zachowaniem właściwych przepisów technicznych i sanitarnych oczyszczeniu w sposób prawidłowy terenu. 9. PODSTAWA PŁATNOŚCI Cena robót obejmuje w przypadku wszystkich robót rozbiórkowych objętych niniejszą ST: - wyznaczenie zakresu prac, - oznakowanie i zabezpieczenie obszaru prac pod względem BHP, zabezpieczenie zachowywanych elementów przed uszkodzeniem, - przeprowadzenie demontażu, - rozdrobnienie zdemontowanych elementów, - przetransportowanie odpadów z miejsca rozbiórki do miejsca składowania na placu budowy z jednoczesnym ich selektywnym złożeniem, - załadunek i wywóz materiałów pochodzących z rozbiórki poza teren budowy Cena robót obejmuje w przypadku wywozu i utylizacji odpadów: - załadunek odpadów, - zabezpieczenie ładunku, - przewóz odpadów do miejsca utylizacji, - utylizację odpadów. 10. PRZEPISY ZWIĄZANE 1. Ustawa z dnia 7 lipca Prawo budowlane (Dz. U. z 2013 r. poz. 1409) z późniejszymi zmianami. 2. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202 poz. 2072) 3. Rozporządzenie Min. Infrastruktury z r. dot. dziennika budowy, montażu I rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 108 poz. 953 z 2002 r.) 4. Rozporządzenie Min. Infrastruktury z r. w sprawie szczegółowego zakresu formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 151 poz z 2002 r.), 5. Rozporządzenie Min. Infrastruktury z r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U.Nr 120 poz z 2003 r.) 16
