1 SPECTROMAXx Bezkompromisowa Analiza Metali

2 SPECTROMAXx Bezkompromisowa Analiza Metali SPECTROMAXx jest specjalistą w szybkiej analizie wszystkich typowych pierwiastków w odlewniach, w aplikacjach wielobazowych przy inspekcji materiałów przychodzących i wychodzących w firmach przetwarzania metali, jak również przy wymagających aplikacjach w przemyśle motoryzacyjnym i kosmicznym. SPECTROMAXx jest najbardziej udanym produktem w historii SPECTRO i jednocześnie prawdopodobnie najbardziej udanym w swojej klasie analizatorem metali na rynku. W swojej szóstej generacji nowy SPECTROMAXx po raz kolejny oferuje zwiększone możliwości i bezwarunkowo efektywną rutynową obsługę przy minimalnych kosztach eksploatacji. SPECTROMAXx dostępny jest w wersji stolikowej oraz podłogowej oraz trzech modelach, różniących się między sobą zakresem spektralnym i co z tym się wiąże możliwościami analitycznymi. Wszystkie wymagane pierwiastki w przemyśle metalowym mogą być oznaczane przez ten przyrząd włącznie ze śladowymi zawartościami węgla, fosforu, siarki i azotu. Zdefiniowane moduły kalibracyjne dostępne są dla następujących baz (matryc): Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn i Pb. Moduły te zawierają pełna paletę niezbędnych pierwiastków, jednakże mogą być również dostosowane do indywidualnych wymagań klienta. Wynaleziony dla bezawaryjnej pracy przy największym obciążeniu próbami SPECTROMAXx oferuje wysoką niezawodność przy minimalnych wymaganiach obsługowych wraz z prostotą obsługi i znakomitymi możliwościami analitycznymi.

3 Bezkompromisowy: duże możliwości analityczne i niskie koszty eksploatacji przy minimalnych wymaganiach obsługowych Precyzyjne wzbudzanie przy wykorzystaniu w pełni cyfrowego generatora plazmowego Wytrzymała, specjalna optyka z systemem odczytu o dużych możliwościach Zapis pełnego widma w dostępnym zakresie spektralnym Adapter do małych próbek z kalibracją gotową do analiz Moduł oszczędzania argonu dla zerowej konsumpcji podczas wydłużonych przerw w pracy Graficzny system diagnostyczny Stolik Iskrzeń Znacznie zredukowana wewnętrzna objętość stolika iskrzeń w powiązaniu ze zoptymalizowanym przepływem powoduje dwukrotne zmniejszenie zużycia argonu redukując jednocześnie poziom kondensacji. Kolejne znaczne zmniejszenie zużycia argonu możliwe jest przy użyciu nowego modułu oszczędzania argonu. Przepływ argonu może zostać teraz całkowicie zablokowany podczas dłuższych przerw w pracy. SPECTROMAXx automatycznie płucze stolik iskrzeń aby być gotowy do pracy na czas na przykład następnego ranka lub po przerwie wakacyjnej. Personel rozpoczyna pracę, a instrument jest gotowy do wykonywania analiz. Ze względu na niski poziom zanieczyszczeń prace obsługowe mogą być przeprowadzane rzadziej. W razie konieczności okienko systemu optycznego może zostać szybko wymienione bez użycia narzędzi. Docisk próby może być odchylony w obydwie strony, posiada zintegrowany obwód bezpieczeństwa i umożliwia szybką wymianę prób. Można również łatwo analizować próby o dużych wymiarach i nieregularnych kształtach. Dla małych części dostępne są specjalne adaptery. Dostarczane są one z gotowymi do analiz metodami i mogą być użyte natychmiast, bez konieczności dodatkowej regulacji kalibracji. Jeżeli zachodzi taka konieczność metody te mogą zostać zaadaptowane do indywidualnych wymagań.

4 Ergonomiczna konstrukcja SPECTROMAXx umożliwia produktywny rytm pracy. Dla niezbędnych narzędzi przewidziano miejsce na ich przechowywanie. Funkcjonalny, regulowany w pionie stół na komputer z obrotową klawiaturą, interfejsami USB i pyłoszczelnym schowkiem na komputer są w wielu przypadkach praktycznym dodatkiem. Wzbudzanie z Generatorem Plazmowym Innowacyjny generator plazmowy dla wzbudzania prób jest podstawą dokładności SPECTROMAXx-a. W pełni cyfrowe sterowanie umożliwia dokładną definicję energii w plazmie. Wynikiem tego są powtarzalne warunki wzbudzania i precyzyjne wyniki analiz w krótszym czasie. Próba rekalibracji ICAL Próba rekalibracji ICAL może być przygotowywana tą samą metodą co próby produkcyjne użytkownika. System Optyczny Specjalna optyka w SPECTROMAXx wraz z niezbędnymi podzespołami zamknięta jest w obudowie efektywnie zabezpieczonej przed pyłem. Wykorzystuje długości fal w zakresie od 140 do 670 nm. Dostępny zakres spektralny jest skonfigurowany w oparciu o analityczne wymagania klienta. ICAL W tej wersji SPECTROMAXx została zainstalowana udoskonalona wersja unikalnej, Inteligentnej Logiki Kalibracyjnej ICAL systemu umożliwiającego kompensację zmian wszystkich niezbędnych parametrów spektrometru. W zależności od aplikacji może to prowadzić do zaoszczędzenia ponad 30 minut, gdyż zamiast rekalibracji przy użyciu wielu prób rekalibracyjnych, jak to ma miejsce w konwencjonalnych spetrometrach, umożliwia standaryzację spektrometru SPECTROMAXx przez pomiar pojedynczej próby kontrolnej. Próba ta jest przygotowywana do pomiaru tą samą metodą jak i inne próbki produkcyjne użytkownika: toczona, frezowana lub szlifowana.

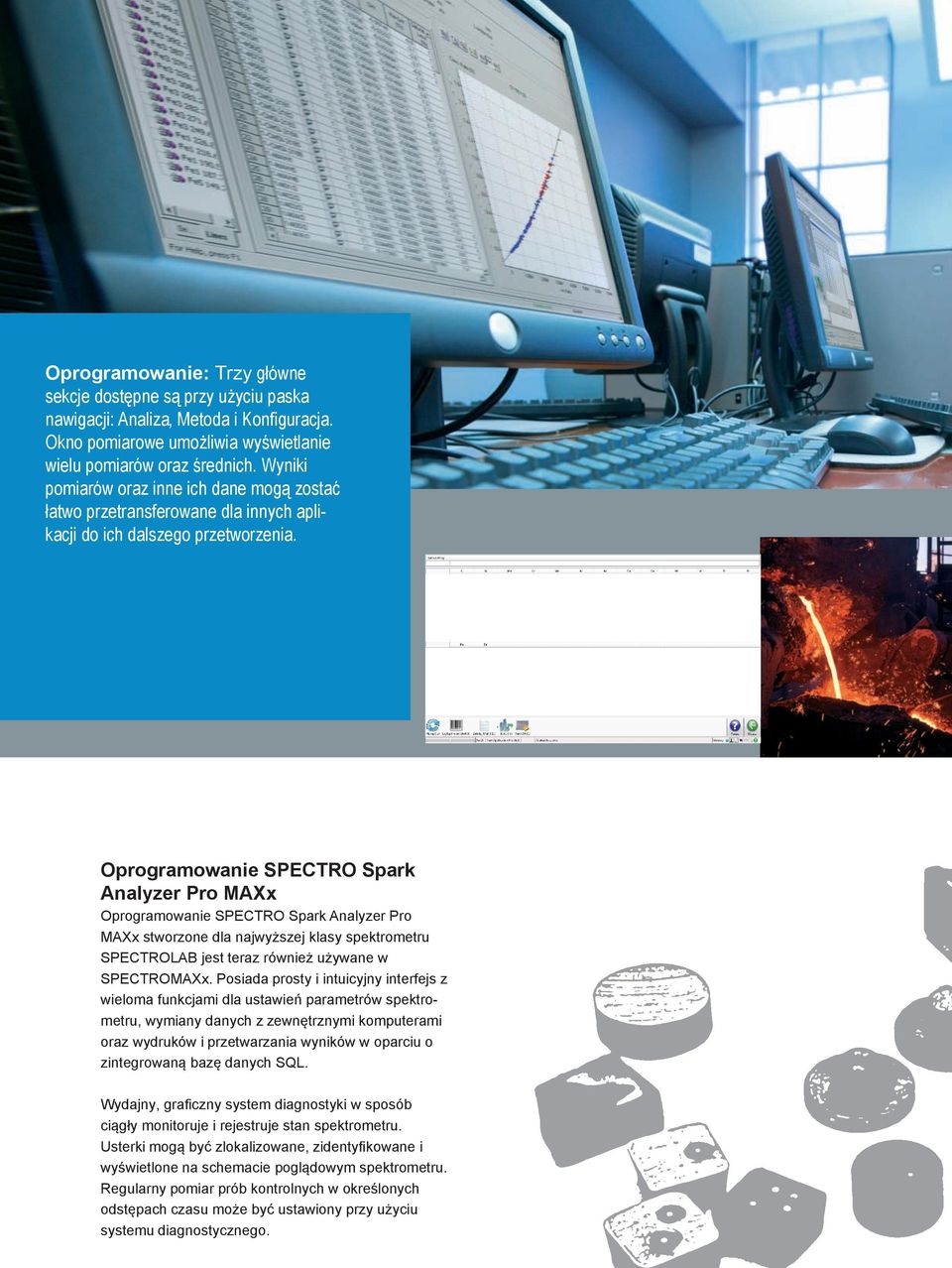

5 Oprogramowanie: Trzy główne sekcje dostępne są przy użyciu paska nawigacji: Analiza, Metoda i Konfiguracja. Okno pomiarowe umożliwia wyświetlanie wielu pomiarów oraz średnich. Wyniki pomiarów oraz inne ich dane mogą zostać łatwo przetransferowane dla innych aplikacji do ich dalszego przetworzenia. Oprogramowanie SPECTRO Spark Analyzer Pro MAXx Oprogramowanie SPECTRO Spark Analyzer Pro MAXx stworzone dla najwyższej klasy spektrometru SPECTROLAB jest teraz również używane w SPECTROMAXx. Posiada prosty i intuicyjny interfejs z wieloma funkcjami dla ustawień parametrów spektrometru, wymiany danych z zewnętrznymi komputerami oraz wydruków i przetwarzania wyników w oparciu o zintegrowaną bazę danych SQL. Wydajny, graficzny system diagnostyki w sposób ciągły monitoruje i rejestruje stan spektrometru. Usterki mogą być zlokalizowane, zidentyfikowane i wyświetlone na schemacie poglądowym spektrometru. Regularny pomiar prób kontrolnych w określonych odstępach czasu może być ustawiony przy użyciu systemu diagnostycznego.

6 Specyfikacja Techniczna Optyki CCD Moduły Analityczne Stolik Iskrzeń Wysokiej rozdzielczości detektory CCD Wolne od dryftu dzięki systemowi stabilizacji temperaturowej Efektywny zakres spektralny nm Dostępny zakres spektralny jest skonfigurowany w oparciu o analityczne wymagania klienta. Automatyczne profilowanie Dowolnie dobierane moduły analityczne Zoptymalizowane do wymagań klienta Możliwość rozszerzenia u klienta o dodatkowe moduły analityczne Otwarty stolik iskrzeń umożliwiający analizę dużej ilości prób o różnych kształtach i rozmiarach Minimalne zużycie argonu z Modułem Oszczędzania Argonu Zoptymalizowany przepływ argonu Wydłużone okresy obsługowe Łatwo wymienialna płyta stolika Konstrukcja absorbująca temperaturę, nie jest wymagane chłodzenie wodą Zintegrowany system przesłon dla optymalnej obserwacji plazmy Komputer Sterowanie Spektrometru Spektrometrem Generator Iskrzeń Oprogramowanie Całkowicie cyfrowy generator plazmowy z cyfrową definicją wyładowania, cyfrową generacją impulsu i cyfrową kontrolą off-line impulsu 32 MHz mikrokontroler Rozdzielczość energetyczna: 125 mw z krokiem 0,5 μs Maks. czas trwania wyładowania 4000 μs Maks. energia wyładowania 4 kw Szybki 12-bitowy przetwonik analogowo-cyfrowy Kontroler DSP 66 MHz Interfejs sterowania generatora Wejścia dla 16 układów CCD Zewnętrzny komputer PC System operacyjny Windows Klawiatura i mysz Monitor Drukarka Oprogramowanie SPECTRO Spark Analyzer Pro MAXx dla pomiarów i kalibracji Ciągła automatyczna kontrola podzespołów w tle Automatyczna weryfikacja i identyfikacja gatunku Automatyczne obliczanie pseudo - pierwiastków na podstawie składu chemicznego Menedżer Wyników SPECTRO dla zarządzania danymi Warunki środowiskowe Temperatura pracy: C Wilgotność względna <80% nieskon-densowana Atmosfera wolna od związków powodujących korozję i znacznego zapylenia 230/115 V +10 % /-15 %, 50/60 Hz Maks. pobór mocy podczas iskrzenia 400 VA Bezpiecznik: 16 A zwłoczny Wymiary wersji biurkowej: głębokość: 750 mm szerokość: 625 mm wysokość: 450 mm Wymiary wersji podłogowej: głębokość: 790 mm szerokość: 625 mm wysokość: 1350 mm Waga wersja biurkowa: 77 kg wersja podłogowa: 127 kg Registered trademarks of SPECTRO Analytical Instruments GmbH in the European Community: ( ) SPECTRO ( ) ical ( ) NIEMCY SPECTRO Analytical Instruments GmbH Boschstrasse 10 D Kleve Tel: Fax: spectro.sales@ametek.com PoLSKA SPECTRO POLAND ul. Wiślana Józefów Tel: Fax: info@spectro.com.pl U.S.A. SPECTRO Analytical Instruments Inc. 91 McKee Drive Mahwah, NJ Tel: Fax: spectro-usa.sales@ametek.com HoNg KoNg (Asia-Pacific) AMETEK, Inc. SPECTRO Analytical Instruments (Asia-Pacific) Ltd. Unit 1603, 16/F., Tower III Enterprise Square No. 9 Sheung Yuet Road Kowloon Bay, Kowloon Hong Kong Tel: Fax: spectro-ap.sales@ametek.com
