1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY (19) PL (n)61978 (13) Y1 (51) Int.CI. B41K 3/36 ( ) B44B 5/00 ( ) B31B 1/88 ( ) (54) Prasa do wykonywania suchej pieczęci (43) Zgłoszenie ogłoszono: BUP 13/04 (73) Uprawniony z prawa ochronnego: Akademia Rolnicza, Wrocław, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/06 (72) Twórca(y) wzoru użytkowego: Andrzej Stefańczyk, Wrocław, PL Ryszard Alechnowicz, Wrocław, PL 00 O (O

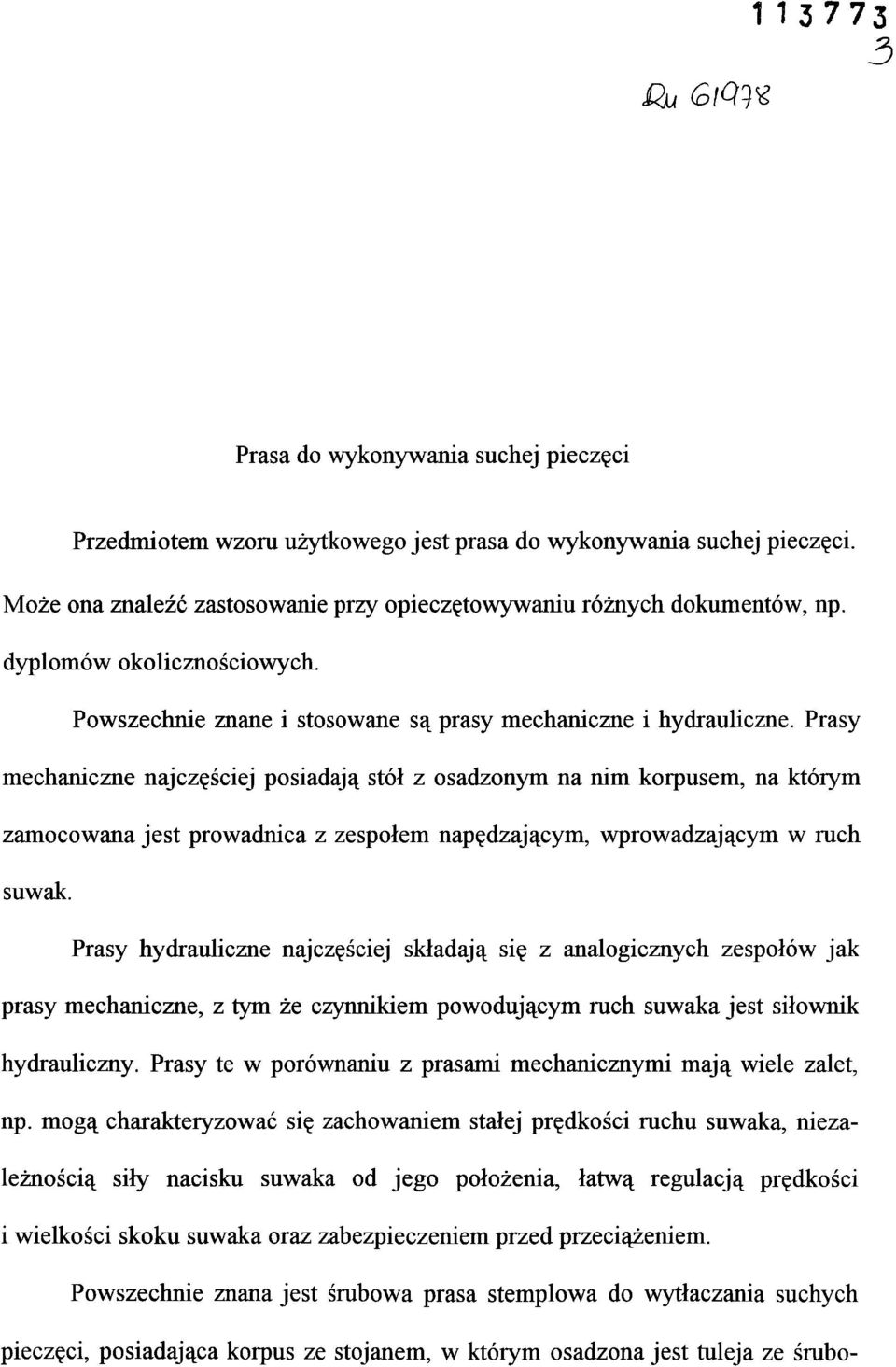

2 Ru GtQW Prasa do wykonywania suchej pieczęci Przedmiotem wzoru użytkowego jest prasa do wykonywania suchej pieczęci. Może ona znaleźć zastosowanie przy opieczętowywaniu różnych dokumentów, np. dyplomów okolicznościowych. Powszechnie znane i stosowane są prasy mechaniczne i hydrauliczne. Prasy mechaniczne najczęściej posiadają stół z osadzonym na nim korpusem, na którym zamocowana jest prowadnica z zespołem napędzającym, wprowadzającym w ruch suwak. Prasy hydrauliczne najczęściej składają się z analogicznych zespołów jak prasy mechaniczne, z tym że czynnikiem powodującym ruch suwaka jest siłownik hydrauliczny. Prasy te w porównaniu z prasami mechanicznymi mają wiele zalet, np. mogą charakteryzować się zachowaniem stałej prędkości ruchu suwaka, nieza leżnością siły nacisku suwaka od jego położenia, łatwą regulacją prędkości i wielkości skoku suwaka oraz zabezpieczeniem przed przeciążeniem. Powszechnie znana jest śrubowa prasa stemplowa do wytłaczania suchych pieczęci, posiadająca korpus ze stojanem, w którym osadzona jest tuleja ze śrubo-

3 2 wym suwakiem zakończona matrycą pieczęci. Ruch suwaka wymuszany jest kołowym pokrętłem, które osadzone jest na jego górnej części, Z opisu wzoru użytkowego PL znane jest urządzenie do wykonywania suchej pieczęci, które zawiera stempel, matrycę oraz mechanizm dociskający. Stempel i matryca są zamocowane na płaskich sprężynach osadzonych w korpusie. Mechanizm dociskający stanowi, zamocowana obrotowo na sworzniu, dźwignia za kończona mimośrodem, który powoduje dociskanie elementów roboczych. Wzór użytkowy dotyczy prasy do wykonywania suchej pieczęci, która za wiera podstawę z obudową, zbiornik połączony przewodami, poprzez pompę hy drauliczną, z cylindrem hydraulicznym oraz zespół dźwigniowo-tłokowy Istotą prasy, będącej wzorem użytkowym jest to, że na podstawie ma osadzony stojan, w którego poziomym ramieniu zamocowana jest przesuwnie śruba oporowa z matrycą stempla awersu. Na pionowej, tylnej części stojana ma umocowany zbiornik na płyn hydrauliczny a w dolnej części ma ułożyskowany wałek z osadzo ną na jego końcu dźwignią. W części środkowej, od strony dolnej, wałek ma wy stęp, na którym umocowana jest sprężyna powrotna, która przeciwległym końcem zamocowana jest na wsporniku osadzonym w podstawie. Na wale, po przeciwległej stronie w stosunku do występu, osadzony jest ramię, na którym umocowany jest ob rotowo tłok pompy hydraulicznej zamocowanej na wsporniku osadzonym też na podstawie. Pompa hydrauliczna połączona jest przewodami: doprowadzającym ze wspomnianym zbiornikiem i ciśnieniowym - z cylindrem hydraulicznym, zamoco wanym na listwie, osadzonej na wspomnianej podstawie. Cylinder hydrauliczny po-

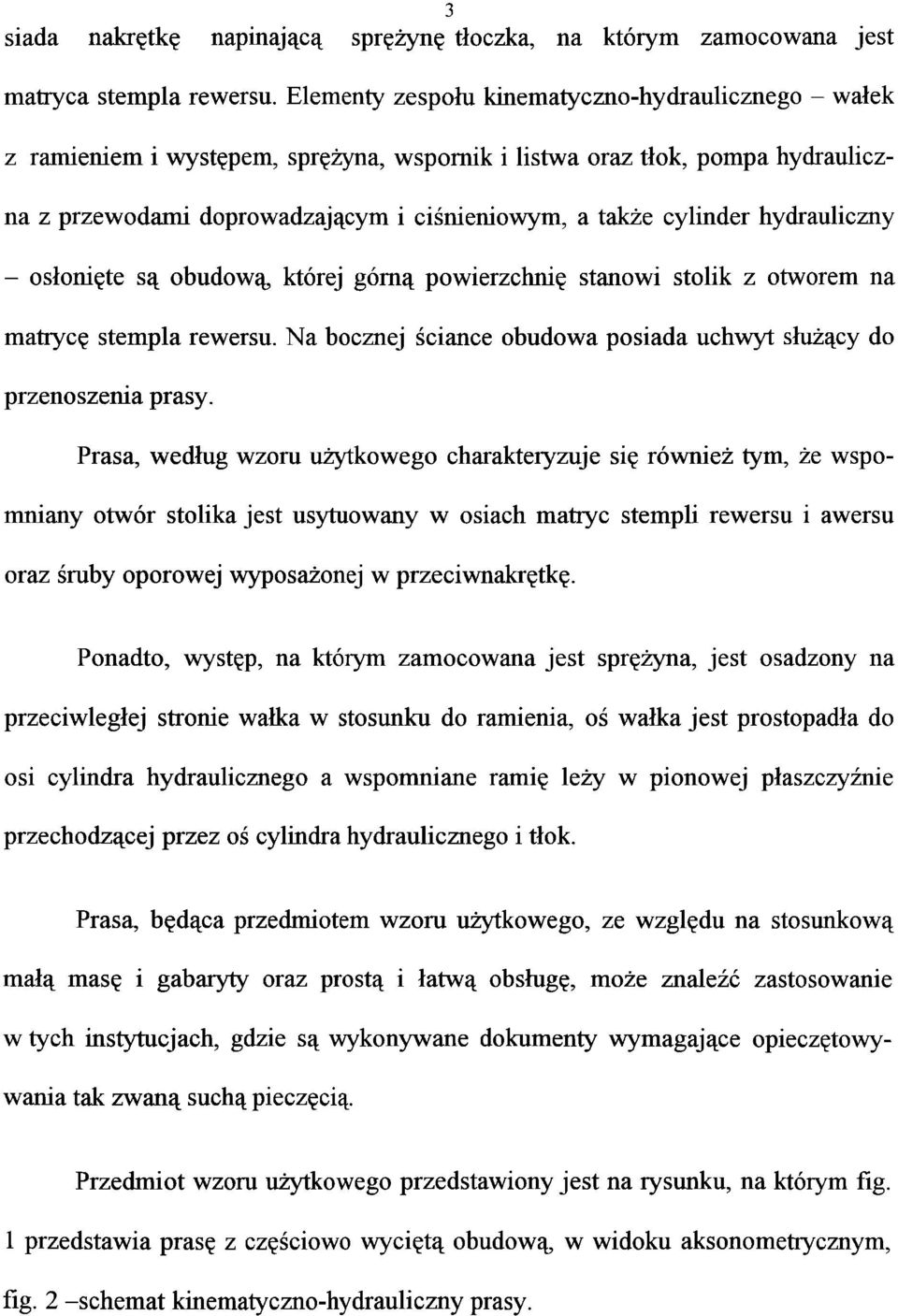

4 3 siada nakrętkę napinającą sprężynę tłoczka, na którym zamocowana jest matryca stempla rewersu. Elementy zespołu kinematyczno-hydraulicznego - wałek z ramieniem i występem, sprężyna, wspornik i listwa oraz tłok, pompa hydraulicz na z przewodami doprowadzającym i ciśnieniowym, a także cylinder hydrauliczny - osłonięte są obudową, której górną powierzchnię stanowi stolik z otworem na matrycę stempla rewersu. Na bocznej ściance obudowa posiada uchwyt służący do przenoszenia prasy. Prasa, według wzoru użytkowego charakteryzuje się również tym, że wspo mniany otwór stolika jest usytuowany w osiach matryc stempli rewersu i awersu oraz śruby oporowej wyposażonej w przeciwnakrętkę. Ponadto, występ, na którym zamocowana jest sprężyna, jest osadzony na przeciwległej stronie wałka w stosunku do ramienia, oś wałka jest prostopadła do osi cylindra hydraulicznego a wspomniane ramię leży w pionowej płaszczyźnie przechodzącej przez oś cylindra hydraulicznego i tłok. Prasa, będąca przedmiotem wzoru użytkowego, ze względu na stosunkową małą masę i gabaryty oraz prostą i łatwą obsługę, może znaleźć zastosowanie w tych instytucjach, gdzie są wykonywane dokumenty wymagające opieczętowy wania tak zwaną suchą pieczęcią. Przedmiot wzoru użytkowego przedstawiony jest na rysunku, na którym fig. 1 przedstawia prasę z częściowo wyciętą obudową, w widoku aksonometrycznym, fig. 2 -schemat kinematyczno-hydrauliczny prasy.

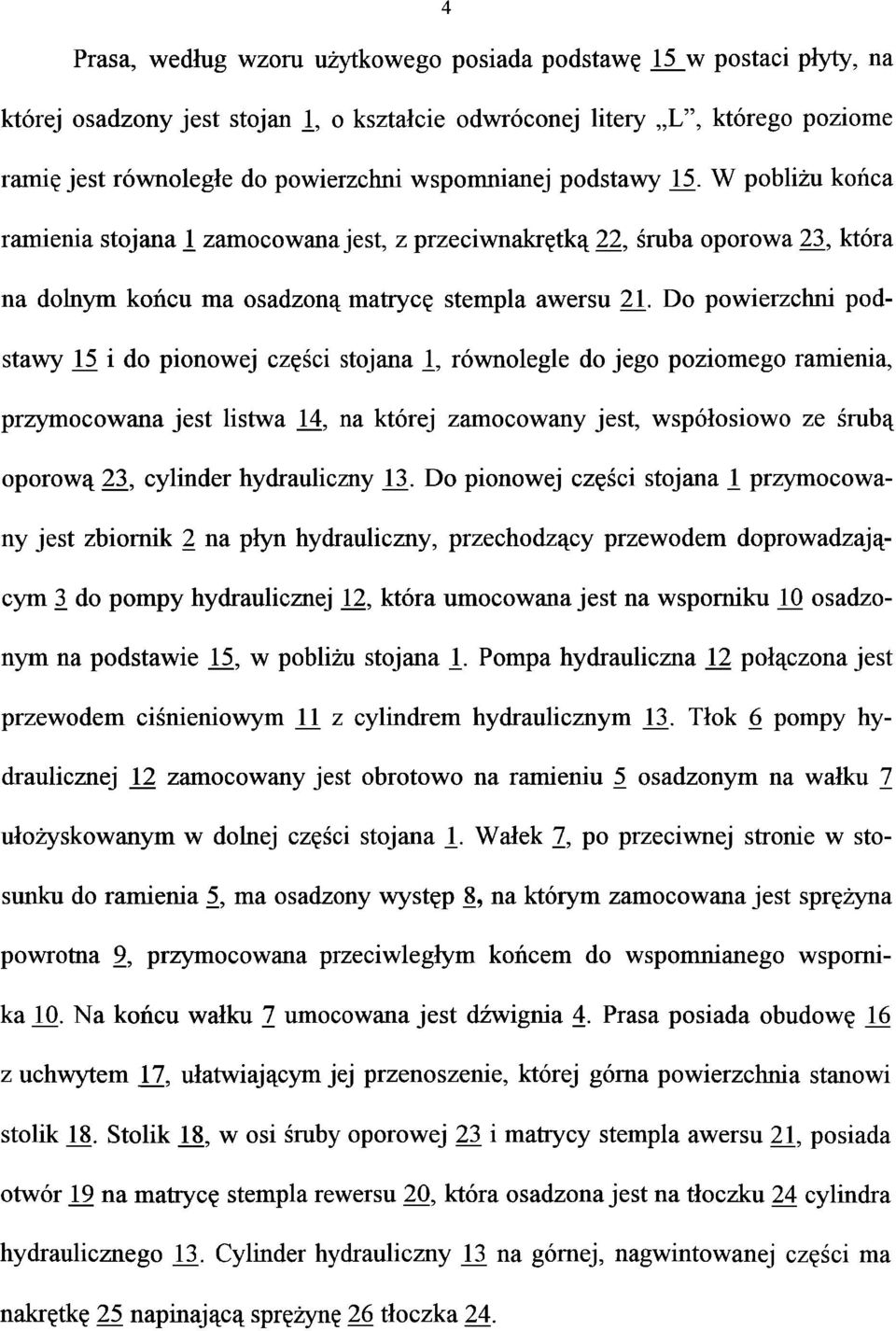

5 4 Prasa, według wzoru użytkowego posiada podstawę 15 w postaci płyty, na której osadzony jest stojan 1, o kształcie odwróconej litery L", którego poziome ramię jest równoległe do powierzchni wspomnianej podstawy 15. W pobliżu końca ramienia stojana 1 zamocowana jest, z przeciwnakrętką 22, śruba oporowa 23, która na dolnym końcu ma osadzoną matrycę stempla awersu 2L Do powierzchni pod stawy 15 i do pionowej części stojana 1, równolegle do jego poziomego ramienia, przymocowana jest listwa 14, na której zamocowany jest, współosiowo ze śrubą oporową 23, cylinder hydrauliczny \3_, Do pionowej części stojana 1 przymocowa ny jest zbiornik 2 na płyn hydrauliczny, przechodzący przewodem doprowadzają cym 3 do pompy hydraulicznej 12, która umocowana jest na wsporniku 10 osadzo nym na podstawie 15, w pobliżu stojana 1. Pompa hydrauliczna 12 połączona jest przewodem ciśnieniowym H z cylindrem hydraulicznym \3_. Tłok 6 pompy hy draulicznej 12 zamocowany jest obrotowo na ramieniu 5 osadzonym na wałku 7 ułożyskowanym w dolnej części stojana L Wałek 7, po przeciwnej stronie w sto sunku do ramienia 5, ma osadzony występ 8, na którym zamocowana jest sprężyna powrotna 9, przymocowana przeciwległym końcem do wspomnianego wsporni ka 10. Na końcu wałku 7 umocowana jest dźwignia 4. Prasa posiada obudowę 16 z uchwytem j/7, ułatwiającym jej przenoszenie, której górna powierzchnia stanowi stolik 18. Stolik 18, w osi śruby oporowej 23 i matrycy stempla awersu 21, posiada otwór 19 na matrycę stempla rewersu 20, która osadzona jest na tłoczku 24 cylindra hydraulicznego \3_. Cylinder hydrauliczny J_3 na górnej, nagwintowanej części ma nakrętkę 25 napinającą sprężynę 26 tłoczka 24.

6 5 W celu dokonania odciśnięcia suchej pieczęci na dokumencie, np. na dyplomie, najpierw wstępnie ustala się odległość pomiędzy matrycami stempli: re wersu 20 i awersu 21, przez częściowe wkręcenie lub wykręcenie śruby oporo wej 23 i jej zabezpieczenie przeciwnakrętką 22. Następnie umieszcza się dokument na stoliku 18, po czym przesuwa się go tak aby miejsce do opieczętowania znalazło się pomiędzy wspomnianymi matrycami 20, 21 i powoli ręką naciska się na dźwi gnię 4. Siła ręki naciskającej na ramię dźwigni 4 przekazywana jest poprzez ramię 5 wałka 7 na tłok 6 pompy hydraulicznej 12. Płyn hydrauliczny, przechodząc prze wodem ciśnieniowym jj_ do cylindra hydraulicznego JJ3 powoduje przemieszczenie się tłoczka 24 do góry - przy jednoczesnym ściskaniu sprężyny 26 - i dociskanie dokumentu matrycą stempla rewersu 20 do matrycy stempla awersu 2L Po zwolnieniu nacisku ręki na dźwignię 4, tłok 6 cofa się pod działaniem sprężyny powrotnej 9, ciśnienie płynu w układzie zmniejsza się, a sprężyna 26 od suwa z powrotem tłoczek 24 z matrycą stempla rewersu 20 od stempla matrycy awersu 21. AKADEMIA ROLNICZA Wrocław, ul. Norwida 25 tel./fex (071) RZEC mgr mi ltentowy law Mączka pr 2223

7 Zastrzeżenia ochronne i. Prasa do wykonywania suchej pieczęci zawierająca podstawę z obudową, zbior nik połączony przewodami, poprzez pompę hydrauliczną, z cylindrem hydrau licznym oraz zespół dźwigniowo-tłokowy, znamienna tym, że na podsta wie (15) ma osadzony stojan (1), w którego poziomym ramieniu zamocowana jest przesuwnie śruba oporowa (23) z przeciwnakrętką (22) i osadzoną na dol nym końcu matrycą stempla awersu (21) a na jego pionowej części umocowany jest zbiornik (2) oraz ułożyskowany jest w nim wałek (7) z dźwignią (4) oraz występem (8) ze sprężyną powrotną (9) i ramieniem (5), na którym umocowany jest obrotowo tłok (6) pompy hydraulicznej (12) zamocowanej na, osadzonym na podstawie (15), wsporniku (10), która połączona jest przewodami doprowa dzającym (3) ze wspomnianym zbiornikiem (2) i ciśnieniowym (11) z cylindrem hydraulicznym (13) zawierającym tłoczek (24), wyposażony w matrycę stempla rewersu (20), sprężynę (26) i nakrętkę (25), który zamocowany jest na li stwie (14) osadzonej na wspomnianej podstawie (15), przy czym wałek (7) z ramieniem (5) występem (8) i sprężyną powrotną (9) oraz wspornik (10) z pompą hydrauliczną Q2), tłokiem (6), przewodem ciśnieniowym (jj.) a także

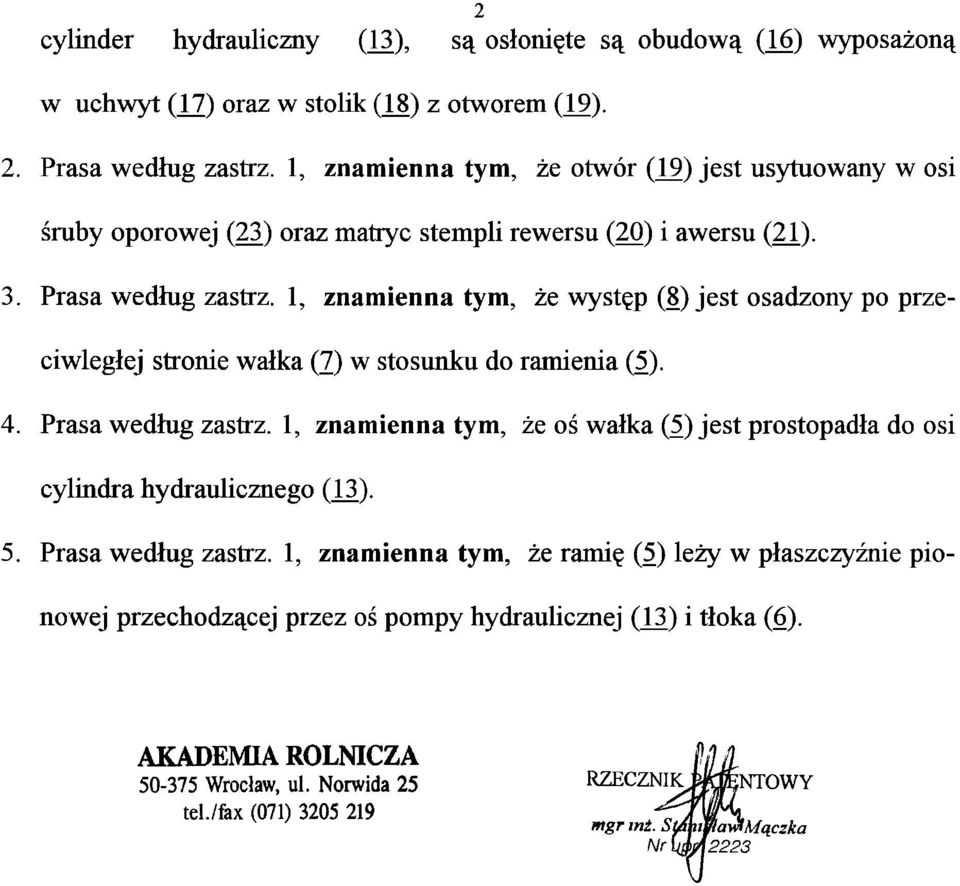

8 2 cylinder hydrauliczny Q3), są osłonięte są obudową Q6) wyposażoną w uchwyt (17) oraz w stolik (18) z otworem (19). 2. Prasa według zastrz. 1, znamienna tym, że otwór Q9) jest usytuowany w osi śruby oporowej (23) oraz matryc stempli rewersu (20) i awersu (21). 3. Prasa według zastrz. 1, znamienna tym, że występ (8) jest osadzony po prze ciwległej stronie wałka (7) w stosunku do ramienia (5). 4. Prasa według zastrz. 1, znamienna tym, że oś wałka (5) jest prostopadła do osi cylindra hydraulicznego Q3). 5. Prasa według zastrz. 1, znamienna tym, że ramię (5) leży w płaszczyźnie pio nowej przechodzącej przez oś pompy hydraulicznej (13) i tłoka (6). AKADEMIA ROLNICZA Wrocław, ul. Norwida 25 tel./fax (071) rzecznikwckntowy mgr mź. S^ihiflawlMączka Nr mol2223

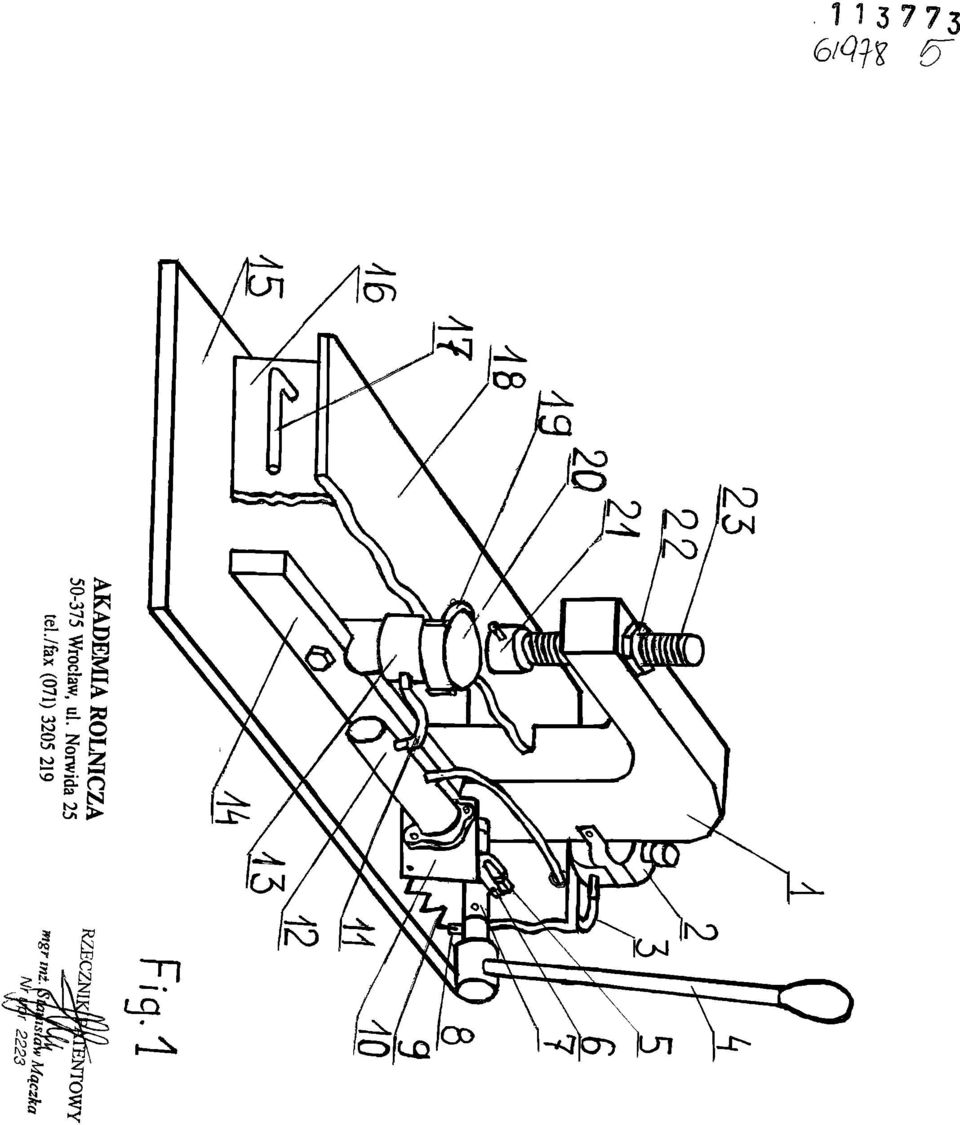

9 Cs,. v0 AKADEMIA ROLNICZA Wrocław, ul. Norwida 25 tel./fiw (071) RZECZNI* ^tfe

10 / Flg.2 AKADEMIA ROLNICZA Wrocław, ul. Norwida 25 tel./fcx (071)
