1 2011

2 2 Wprowadzenie Firma WEBER-HYDRAULIK od ponad 30 lat funkcjonując na światowym rynku dostarcza sprawdzone w codziennym użyciu rozwiązania w zakresie szeroko rozumianego ratownictwa. Do jej osiągnięć oprócz innowacyjnych produktów zaliczyć należy także prowadzone systematyczne szkolenia kształcące ratowników. Częsty kontakt z ratownikami podczas prowadzonych prezentacji, szkoleń umożliwia bezpośrednie przyjmowanie ewentualnych uwag i informacji na temat potrzeb przyszłych odbiorców oraz ukierunkowanie rozwoju firmy na stronę praktyczną. Z wieloma zaletami opracowanych przez firmę systemów zapoznać się można najlepiej podczas prezentacji produktów, które prowadzimy na życzenie klientów. Poznając produkty firmy WEBER-HYDRAULIK możesz sam się przekonać, co kryje się za jej wieloletnim doświadczeniem w zakresie szeroko rozumianego ratownictwa. Z dalszymi informacjami na temat produktów tej firmy możesz zapoznać się najszybciej na stronie internetowej naszej grupy na terenie Polski: oraz na oficjalnej stronie producenta: Mając na uwadze udzielenie odpowiedzi na ewentualne pytania, doradztwo lub prezentację poszczególnych produktów, nasz zespół pozostaje do Państwa dyspozycji.

3 Spis treści 3 Szybkozłącze SINGLE 4 5 Rozpieracze ramieniowe 6 9 Nożyce hydrauliczne Nożyco-rozpieracze Rozpieracze kolumnowe Agregaty hydrauliczne Kompaktowe agregaty hydrauliczne Urządzenia z własnym napędem Akku Zestawy podnoszące Stabilizacja Akcesoria System CRS / materiały szkoleniowe 58 61

4 4 Szybkozłącze SINGLE Nowe szybkozłącze SINGLE firmy WEBER-HYDRAULIK przyśpiesza i ułatwia współpracę hydraulicznych narzędzi ratowniczych z zasilającymi je agregatami. Wspólnie z innym producentem opracowaliśmy nowatorski system współosiowych szybkozłączy dla systemów dwu wężowych. Koncentryczne złącze z zamkiem bagnetowym umożliwia łączenie narzędzi jednym ruchem ręki. Dzięki zamkowi bagnetowemu można je obsługiwać szybko i bezpiecznie również w rękawicach ochronnych. Podstawową zaletą złącza SINGLE jest możliwość łączenia i rozłączania narzędzi bez potrzeby zatrzymywania przepływu oleju na pompie. Specjalny system zaworów umożliwia podłączanie lub odłączenie sprzętu również pod ciśnieniem. Szybkozłącze SINGLE firmy WEBER-HYDRAULIK w stanie złączonym można obracać o 360, co pozwala na łatwe rozprostowanie skręconych węży hydraulicznych. Dalsze zalety to: - możliwość prostej i szybkiej zamiany otychczasowych 2 złączek na pojedyncze SINGLE, - możliwość wykorzystania dotychczasowych węży hydraulicznych, - utrzymanie dotychczasowych zalet systemu dwuwężowego, w tym: * dużych średnic przekroju węży hydraulicznych pozwalających na maksymalną wydajność, dużą dynamikę i szybkość działania narzędzi ratowniczych, * niezawodną pracę węży hydraulicznych przy wysokich ciśnieniach roboczych, którą w pełni gwarantuje wytrzymała i wzmocniona konstrukcja, * bezpośrednią możliwość wizualnej oceny stanu węży hydraulicznych. Oczywiście istnieje możliwość wyposażenia również starszych zestawów w nowoczesny system szybkozłączy SINGLE, tak aby wszystkie posiadane przez Ciebie narzędzia były ze sobą kompatybilne.

5 Szybkozłącze SINGLE 5 Łączenie w trakcie pracy bez konieczności zatrzymywania przepływu oleju na pompie Połączenie umożliwiające swobodny obrót o 360 Połączenie dwóch przewodów jednym ruchem ręki Złącze współosiowe z zamkiem bagnetowym Kompatybilne z dotychczasowym systemem 2 szybkozłączy; możliwość doposażenia istniejących zestawów Łatwa obsługa również w rękawicach ochronnych Szybkozłącze SINGLE łączenie w trakcie pracy Narzędzie ratownicze niepodłączone Agregat Narzędzie ratownicze podłączone Agregat Porównanie dotychczasowego konwencjonalnego złącza z szybkozłączem SINGLE Konwencjonalne szybkozłącze: - Konieczne 2 czynności łączenia - Łączenie możliwe tylko w trybie bezciśnieniowym - Konieczny zbijak ciśnienia Konwencjonalne podwójne złącza można zastąpić złączem SINGLE + Szybkozłącze SINGLE: - Tylko 1 czynność łączenia - Łączenie możliwe w trakcie pracy włączony agregat hydrauliczny - Zbijak ciśnienia jest zbędny

6 6 Rozpieracze ramieniowe WEBER-HYDRAULIK ekstremalne rozpieracze ramieniowe Przewaga rozpieraczy ramieniowych WEBER- HYDRAULIK uwidacznia się szczególnie w kształcie końcówek ze zwiększoną powierzchnią pracy. Polepszone parametry chwytu uzyskano dzięki specjalnym zębom odpornym na zużywanie się i wydłużeniu samych końcówek. Owocuje to maksymalną redukcją efektu wyślizgiwania się urządzenia podczas pracy. Zintegrowana funkcja korowania blachy i kompaktowa budowa dodatkowo ze składanym uchwytem czynią nową generację naszych rozpieraczy ramieniowych niezastąpionymi nawet podczas najtrudniejszych akcji. Zastosowanie wysoko-wytrzymałego stopu aluminium w połączeniu z nowoczesną obróbka powierzchni i technologią napawania laserowego doprowadziły do niespotykanej dotąd redukcji wagi urządzenia. Pozwala to na pracę rozpieraczami również w trudno dostępnych miejscach. Tak jak wszystkie hydrauliczne narzędzia ratownicze WEBER-HYDRAULIK nasze rozpieracze ramieniowe posiadają unikalny sterownik WEBER, który zapewnia niedoścignioną precyzję pracy nawet w pozycjach niewygodnych dla operatora.

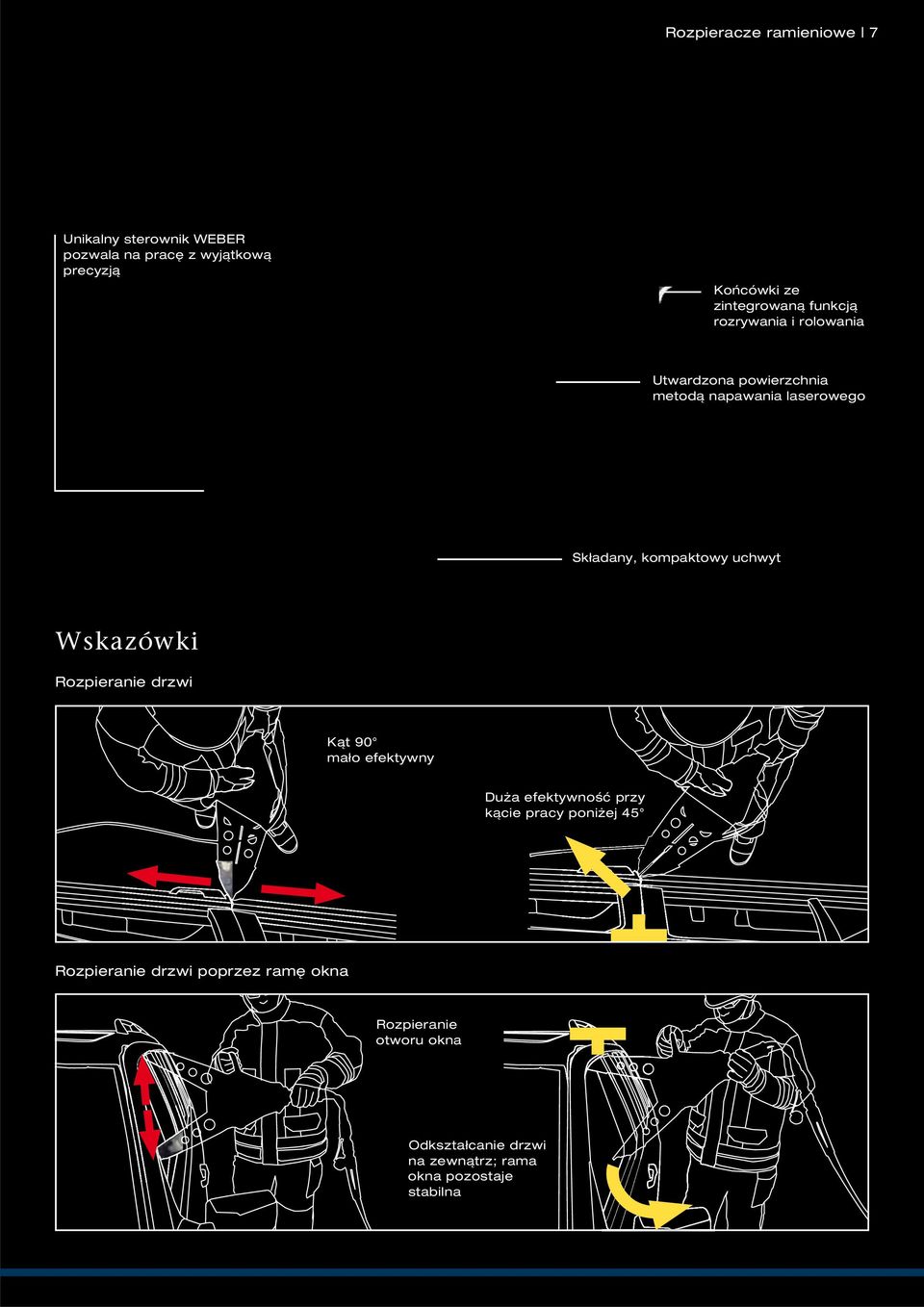

7 Rozpieracze ramieniowe 7 Unikalny sterownik WEBER pozwala na pracę z wyjątkową precyzją Końcówki ze zintegrowaną funkcją rozrywania i rolowania Utwardzona powierzchnia metodą napawania laserowego Składany, kompaktowy uchwyt Rozpieranie drzwi Kąt 90 mało efektywny Duża efektywność przy kącie pracy poniżej 45 Rozpieranie drzwi poprzez ramę okna Rozpieranie otworu okna Odkształcanie drzwi na zewnątrz; rama okna pozostaje stabilna

8 8 Rozpieracze ramieniowe Extended SP 43-XL Nowość Rozpieracz klasy 40 kn z przedłużonymi ramionami. Przedłużone ramiona zwiększają bezpieczeństwo i możliwości. Końcówki robocze ze zintergowaną fukcją korowania. Kompaktowa budowa. Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 74 kn Maks. rozwarcie ramion 820 mm 20,3 kg Klasyfikacja PN-EN AS 43/ Nr katalogowy Universal SP 49 Najpopularniejszy, uniwersalny rozpieracz klasy 40 kn. Najmocniejszy rozpieracz w katagorii do 20 kg. Smukły, o niewielkich rozmiarach. Kompaktowa budowa. Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 101 kn Maks. rozwarcie ramion 710 mm 19,9 kg Klasyfikacja PN-EN AS 49/ Nr katalogowy

9 Rozpieracze ramieniowe 9 Heavy SP 60 Rozpieracz klasy 60 kn do najcięższych zastosowań. Ramiona ze stopu aluminium o wysokiej wytrzymałości z powierzchnią odporną na zużycie. Redukcja wagi dzięki zastosowaniu technologii kosmicznych. Nowe końcówki ze zintegrowaną funkcją korowania. Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 110 kn Maks. rozwarcie ramion 810 mm 24,7 kg Klasyfikacja PN-EN BS 63/ Nr katalogowy Heavy Plus SP 80 Rozpieracz klasy 80 kn do najcięższych zastosowań. Rozpieracz o najwyższej sile rozpierania. Nowe końcówki ze zintegrowaną funkcją korowania. Kompaktowa budowa. Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 102 kn Maks. rozwarcie ramion 620 mm 25,1 kg Klasyfikacja PN-EN CS 87/ Nr katalogowy

10 10 Nożyce hydrauliczne Nowość Xtreme Nowe nożyce hydrauliczne WEBER-HYDRAULIK z technologią Xtreme wyróżniają się ogromną siłą cięcia i niezwykłą łatwością prowadzenia ostrzy Wprowadzając technologię cięcia Xtreme nasi konstruktorzy wyznaczyli nowe standardy mocy i wygody pracy. Ostrza Xtreme obszernie zachodzą na siebie tworząc optymalny efekt wciągania materiału w kierunku sworznia i pozwalają w pełni wykorzystać dostępną siłę cięcia.

11 Nożyce hydrauliczne 11 Technologia Xtreme gwarantuje ekstremalne parametry cięcia Unikalny sterownik WEBER pozwala na pracę z wyjątkową precyzją Odkuwane ostrza, bolec centralny ze smarownicą Uchwyt obrotowy można w razie potrzeby zdemontować Optymalny stosunek wagi do siły cięcia Szybkie tworzenie wolnej przestrzeni 1. Przecinanie ramion kierownicy 2. Usuń kierownicę 3. Przetnij wspornik zagłówka 4. Przetnij drugi wspornik zagłówka 5. Usuń zagłówek

12 12 Nożyce hydrauliczne XLight RSX XUniversal RSX Nowość Nowość Mocne i poręczne nożyce klasy 10 kg. Nowe ostrza typu Xtreme wciągają materiał w kierunku sworznia. Kompaktowa i smukła budowa. Nowe, bardzo mocne nożyce klasy 15 kg. Nowe ostrza typu Xtreme wciągają materiał w kierunku sworznia. Krótsze ostrza łatwiejsza praca. Najwyższa klasa cięcia H zgodnie z PN-EN Maks. rozwarcie ostrzy 105 mm Maks. siła cięcia 29 t Maks. średnica ciętego pręta Ø 22 mm 9,3 kg Klasyfikacja PN-EN AC 105-E-9 Klasyfikacja NFPA A5/B4/C5/D6/E6 Nr katalogowy Maks. rozwarcie ostrzy 163 mm Maks. siła cięcia 50 t Maks. średnica ciętego pręta Ø 32 mm 14,6 kg Klasyfikacja PN-EN BC 160-H-15 Klasyfikacja NFPA A7/B7/C6/D7/E8 Nr katalogowy XUniversal Plus RSX XHeavy RSX Nowość Nowość Najmocniejsze nożyce klasy średniej. Nowe ostrza typu Xtreme wciągają materiał w kierunku sworznia. Siła cięcia 65 t przy niewielkiej wadze. Do cięcia nowoczesnych karoserii i nowych materiałów. Krótsze ostrza łatwiejsza praca. Maks. rozwarcie ostrzy 165 mm Maks. siła cięcia 65 t Maks. średnica ciętego pręta Ø 38 mm 16,3 kg Klasyfikacja PN-EN BC 165-F-16 Klasyfikacja NFPA A8/B6/C6/D7/E9 Nr katalogowy Najwyższa siła cięcia 107 t i rozwarcie ostrzy 200 mm. Nowe ostrza typu Xtreme wciągają materiał w kierunku sworznia. Łatwe ponowienie cięcia dzięki otwieraniu matariału na boki. Stabilne prowadzenie ostrzy bez efektu wyboczania. Obszerne zachodzenie na siebie ostrzy redukuje naprężenia. Maks. rozwarcie ostrzy 200 mm Maks. siła cięcia 107 t Maks. średnica ciętego pręta Ø 43 mm 19,9 kg Klasyfikacja PN-EN CC 200-H-20 Klasyfikacja NFPA A8/B9/C8/D9/E9 Nr katalogowy

13 Nożyce hydrauliczne 13 XHeavy Plus RSX ALL NINE C Nowość Nowe nożyce o najwyszej klasie cięcia NFPA. Ostrza typu Xtreme zapewniają optymalne prowadzenie. Zintegrowane oświetlenie LED. Najwyższa klasa cięcia zgodnie z NFPA. ALL NINE znaczy same dziewiątki A9/B9/C9/D9/E. Nożyce specjalne do cięcia powtórnego. Moliwe wielokrotne cięcie powtórne. Specjalny kanał do wyrzucania ciętego materiału. Zęby unieruchamiające cięty materiał. Jedna ruchoma szczęka. Maks. rozwarcie ostrzy 185 mm Maks. siła cięcia 105 t Maks. średnica ciętego pręta Ø 45 mm 22,5 kg Klasyfikacja PN-EN CC 240-H-23 Klasyfikacja NFPA A9/B9/C9/D9/E9 Nr katalogowy Maks. rozwarcie ostrzy 120 mm Maks. siła cięcia 31,4 t Gewicht 19,5 kg Klasyfikacja PN-EN AC 120-C-20 Klasyfikacja NFPA A4/B3/C5/D6/E6 Nr katalogowy Compact S Heavy S Kompaktowe mini-nożyce. Cięcie bez naprężeń i odprysków. Bardzo małe możliwość stosowania w najciaśniejszej przestrzeni. Szczególnie lekkie obsługa jedną ręką. Nożyce klasy średniej o wydłużonych ostrzach. Bardzo duże rozwarcie ostrzy pozwala. Zęby unieruchamiające cięty materiał. Kształt ostrzy szczególnie korzystny przy cięciu płaskich elekemntów. Niewielki ciężar przy bardzo dużej sile cięcia. Maks. rozwarcie ostrzy 50 mm Maks. siła cięcia 14 t Maks. średnica ciętego pręta Ø 16 mm 4,3 kg Klasyfikacja PN-EN AC 50-B-4 Klasyfikacja NFPA A4/B3/C2/D4/E3 Nr katalogowy Maks. rozwarcie ostrzy 270 mm Maks. siła cięcia 71 t Maks. średnica ciętego pręta Ø 36 mm 17,0 kg Klasyfikacja PN-EN CC 210-H-17 Klasyfikacja NFPA A7/B8/C7/D8/E9 Nr katalogowy Akcesoria: Patrz strona 56.

14 14 nożyce hydrauliczne właściwe narzędzie dla ratownika RSX PLUS Wymienne rdzenie ostrzy PLUS ze specjalnego stopu metalu umożliwiają cięcie wzmocnień karoserii i elementów hartowanych. Rdzenie charakteryzują się również przedłużoną żywotnością, co sprawia, że ostrza zużywają się wolniej i przez cały czas zachowują swoje wysokie parametry. Technologia Xtreme daje wysokie parametry użytkowe i pewne prowadzenie ostrzy. + wymienne rdzenie ostrzy PLUS

15

16 16 Nożyco-rozpieracze Wielofunkcyjne hydrauliczne narzędzia ratownicze Nożyco-rozpieracze firmy WEBER-HYDRAULIK łączą w sobie zalety rozpieraczy ramieniowych i nożyc hydraulicznych. Napęd nożyco-rozpieraczy stanowią zazwyczaj kompaktowe agregaty hydrauliczne przeznaczone do zasilania 1 narzędzia. Nożyco-rozpieracze znajdują zastosowanie wszędzie tam, gdzie priorytetem jest oszczędność miejsca i wagi sprzętu ratowniczego lub wybierane są przez użytkowników realizujących lżejsze zadania ratownicze, bądź też jako uzupełnienie ciężkich zestawów ratowniczych

17 Nożyco-rozpieracze 17 Unikalny sterownik WEBER pozwala na pracę z wyjątkową precyzją Uchwyt nożyc i nożycorozpieraczy można obracać o 360 i w razie potrzeby zdejmować Ostrza ze stali narzędziowej o zwiększonej wytrzymałości z zagłębieniem do cięcia prętów Cylinder i jarzmo ostrzy wykonane z aluminium odpornego na zużywanie się Tworzenie szczeliny 1. Zaciśnij ramę okna 2. Chwyć szczękami ramę okna 3. Obróć narzędzie wokół własnej osi 4. Wprowadź narzędzie w powstałą szczelinę 5. Otwórz drzwi

18 18 Nożyco-rozpieracze Vario SPS 360 Wszechstronny nożyco-rozpieracz do cięcia, rozpierania, ściskania i ciągnięcia. Uchwyt obracany o 360, w razie potrzeby zdejmowany. Wysokie parametry użytkowe przy stosunkowo małym ze. Ergonomiczna obsługa. Maks. rozwarcie ramion 360 mm Maks. siła cięcia 46 t Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 52 kn Maks. średnica ciętego pręta Ø 30 mm 15,6 kg Klasyfikacja PN-EN BK 30/360-H-16 Klasyfikacja NFPA A6/B8/C6/D8/E8 Nr katalogowy Hand-Vario SPS 260 H Obsługiwany ręcznie nożyco-rozpieracz ze zintegrowanym napędem hydraulicznym. Możliwość wszechstronnego zastosowania do cięcia i rozpierania. Niewielkie wymiary urządzenia. Stosunkowo mały. Głowica obracana o 360 w celu zapewnienia optymalnej pracy. Maks. rozwarcie ramion 260 mm Maks. siła cięcia 29 t Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca Maks. średnica ciętego pręta Ø 25 mm 11,2 kg Klasyfikacja DIN K 25 E-M Klasyfikacja NFPA A6/B6/C6/D7/E7 Nr katalogowy

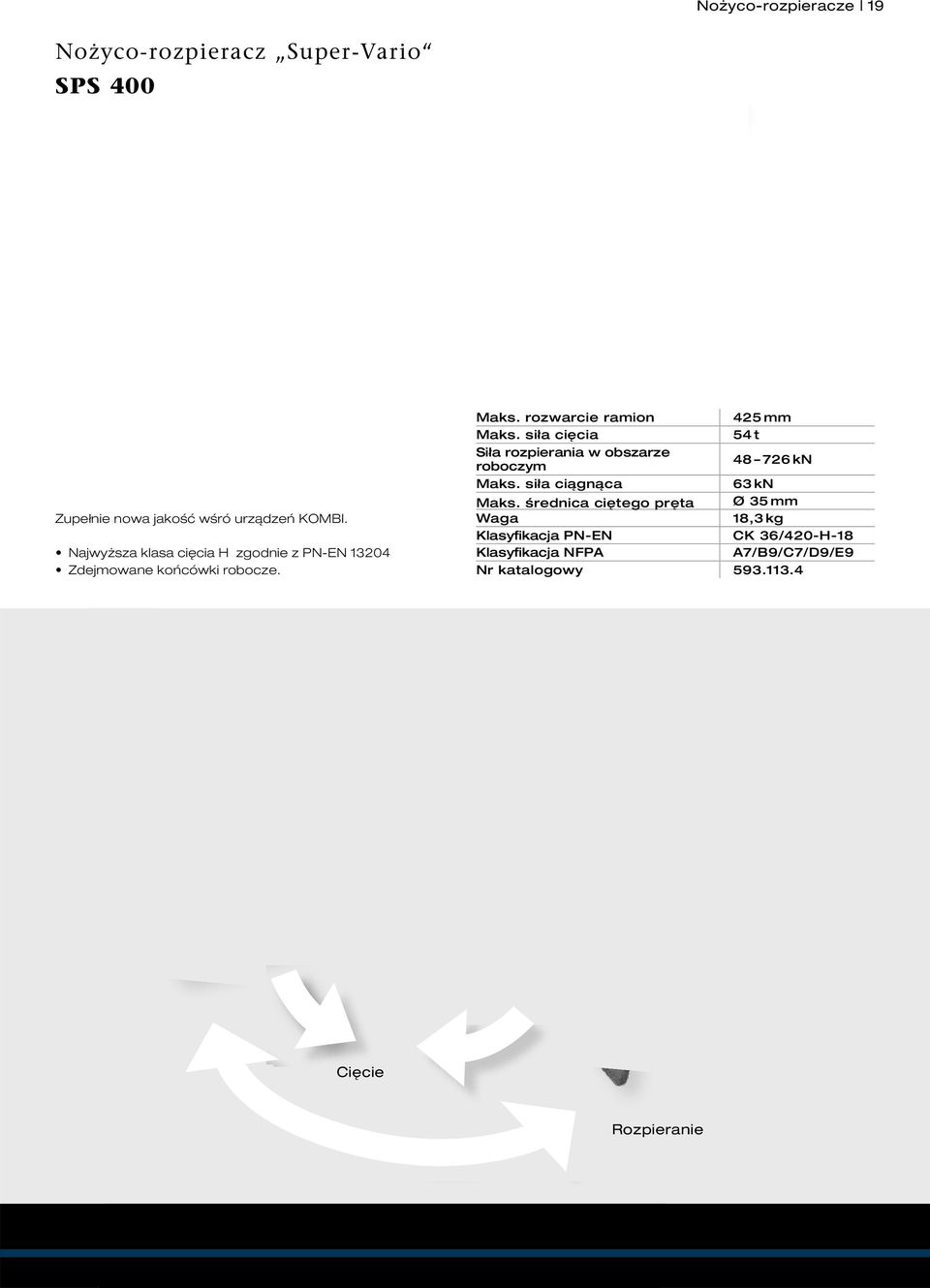

19 Nożyco-rozpieracze 19 Super-Vario SPS 400 Zupełnie nowa jakość wśró urządzeń KOMBI. Najwyższa klasa cięcia H zgodnie z PN-EN Zdejmowane końcówki robocze. Maks. rozwarcie ramion 425 mm Maks. siła cięcia 54 t Siła rozpierania w obszarze roboczym kn Maks. siła ciągnąca 63 kn Maks. średnica ciętego pręta Ø 35 mm 18,3 kg Klasyfikacja PN-EN CK 36/420-H-18 Klasyfikacja NFPA A7/B9/C7/D9/E9 Nr katalogowy Cięcie Rozpieranie

20 20 Rozpieracze kolumnowe Nowe teleskopowe rozpieracz kolumnowe Oferta rozpieraczy kolumnowych firmy WEBER- HYDRAULIK obejmuje 3 typoszeregi: jednostopniowe serii RZ, teleskopowe serii RZT oraz teleskopowe o podwyższonej sile rozpierania serii RZT-XL. Rozpieracze kolumnowe serii RZT stanowią podstawową, a zarazem najszerszą grupę tych urządzeń o długościach w stanie rozłożonym od 600 mm, poprzez 775 mm, mm aż do mm. Rozpieracze RZT charakteryzują się najkorzystniejszym stosunkiem wagi do siły rozpierania i długości, co sprawia, że są najchętniej wybierane przez ratowników. Ofertę uzupełniają liczne akcesoria, których powstanie zawdzięczamy ścisłej współpracy z praktykami z dziedziny ratownictwa technicznego.

21 Rozpieracze kolumnowe 21 Unikalny sterownik WEBER pozwala na pracę z wyjątkową precyzją Tłoczyska chromowane na twardo Optymalne stopniowanie długości, duża siła rozpierania, niewielka waga Odpychanie przedniego pasa 1. Umieść rozpieracz na wsporniku progowym 2. Nadetnij słupek przeni 3. Kontynuuj wysuwanie tłoków 4. Pracę przejmuje rozpieracz ramieniowy usuń rozpieracz kolumnowy

22 22 Rozpieracze kolumnowe RZ RZ RZ Rozpierają i ciągną. Optymalnie wzajemnie dobrane długości. Zakres pracy od 530 mm do mm. Możliwość obracania cylindra pod obciążeniem dzięki obrotowym głowicom i stopkom. RZ RZ RZ Siła rozpierania 137 kn 137 kn 137 kn Siła ciągnięcia 26 kn 26 kn 26 kn Długość początkowa 530 mm 750 mm mm Skok tłoka 320 mm 540 mm 540 mm Długość końcowa 850 mm mm mm 11,7 kg 16,4 kg 19,4 kg Klasyfikacja PN-EN R 137/ R 137/ R 137/ Nr katalogowy RZT RZT RZT Nowość Podstawowy typoszereg rozpieraczy kolumnowych. Zakres pracy mm. Duże skoki tłoka 380 / 630 / 850 mm. RZT RZT RZT Siła rozpierania 189,4/99 kn 189,4/99 kn 189,4/99 kn Długość początkowa 395 mm 540 mm 650 mm Skok tłoka 380 mm 630 mm 850 mm Długość końcowa 775 mm mm mm 11,5 kg 15,2 kg 18 kg Klasyfikacja PN-EN TR 189/210-99/ TR 189/360-99/ TR 189/470-99/ Nr katalogowy Akcesoria: Patrz strona 57.

23 Rozpieracze kolumnowe 23 RZT Nowość Rozpieracz kolumnowy do pracy w ograniczonej przestrzeni. Praca w ciasnej przestrzeni (np. przestrzeni nóg). Zakres pracy mm. Skok tłoka 300 mm. Siła rozpierania 189,4/99 kn Długość początkowa 300 mm Skok tłoka 300 mm Długość końcowa 600 mm 9,3 kg Klasyfikacja PN-EN TR 189/165-99/135-9 Nr katalogowy RZT XL RZT XL Nowość Nowość Rozpieracz kolumnowy o największej sile rozpierania. Idealne uzupełnienie rozpieracza SP 60/80. Duże zakresy rozwarcia. Korpus siłownika ze stopu aluminium mały ciężar. Rozpieracz kolumnowy z 3 tłokami roboczymi. Idealne uzupełnienie rozpieracza SP 43-XL/49/60/80. Korpus siłownika ze stopu aluminium mały ciężar. Duży skok tłoka 830mm. Siła rozpierania 269,4/129,5 kn Długość początkowa 650 mm Skok tłoka 852 mm Długość końcowa mm 20,9 kg Klasyfikacja PN-EN TR269/ / Nr katalogowy Siła rozpierania 269,4/129,5/45,4 kn Długość początkowa 480 mm Skok tłoka 830 mm Długość końcowa mm Gewicht 17,2 kg Klasyfikacja PN-EN Nr katalogowy

24 24 Agregaty hydrauliczne Agregaty hydrauliczne WEBER-HYDRAULIK Nowe agregaty hydrauliczne firmy WEBER- HYDRAULIK są przeznaczone do równoczesnego zasilania większej ilości narzędzi ratowniczych. Pojemność zbiornika oleju jest tak obliczona, że nawet przy używaniu kilku rozpieraczy kolumnowych (np. RZ 1, RZ 2 i RZ 3) możliwa jest także praca z nożycami ratowniczymi lub rozpieraczami ramieniowymi. Funkcja Turbo umożliwia zwiększenie szybkości pracy narzędzia poprzez skierowanie całej wydajności pompy na jedną linie zasilającą, co może być korzystne np. podczas wysuwania tłoków dużego rozpieracza kolumnowego. Agregaty hydrauliczne wyposażone są w zwijadła z wężami o standardowej długości 20 m. Zwijanie węży realizowane jest przy pomocy zintegrowanej, składanej korby. Konstrukcja zwijadeł została zoptymalizowana pod kątem wygodnego przenoszenia całego zestawu, gdzie uchwyty pełnią jednocześnie rolę prowadnicy węży. Agregaty serii MATIC zbudowane są w oparciu o jednostopniową pompę hydrauliczną, co eliminuje proces przełączania się z niskiego ciśnienia na wysokie i zapewnia jeszcze szybszą pracę.

25 Agregaty hydrauliczne 25 Silnik 4-suwowy benzynowy lub silnik elektryczny Zamontowane zwijadła szybkiego natarcia (mogą być również zainstalowane po bokach) 2 pary węży hydraulicznych z szybkozłączami SINGLE. Równoczesna praca dwóch a nawet trzech narzędzi ratowniczych. Funkcja TURBO dwukrotnie szybsza praca jednego narzędzia ratowniczego Korba pomocna przy zwijaniu węży hydraulicznych i automatyczny hamulec

26 26 Agregaty hydrauliczne Agregat hydrauliczny E 50-T + 1 x SAH 20 Nowość Agregat hydrauliczny ze zintegrowanym pojedynczym zwijadłem 1 x 20 m i szybkozłączem SINGLE do podłączenia przedłużającego węża hydraulicznego lub zwijadła wolnostojącego. Wersja dla samochodów o ograniczonej ilości miejsca. Silnik elektryczny 230 V, 50 Hz, 1,3 kw Ciśnienie robocze 630/700 bar Pojemność oleju 4,0 l 55 kg Klasyfikacja EN ATO/MTO Nr katalogowy Agregat E 50-T + SAH 20 V 50-T + SAH 20 Agregat hydrauliczny z zamontowanym zwijadłem szybkiego natarcia oraz parą węży wysokociśnieniowych 2 x 20 m z szybkozłączami SINGLE do pracy przemiennej lub jednoczesnej dwóch narzędzi z funkcją TURBO. Zwijadła są od siebie niezależne. Istnieje możliwość zabudowy zwijadeł również z boków agregatu. Silnik elektryczny 230 V, 50 Hz, 1,3 kw benzynowy, 4-suwowy 3 kw Ciśnienie robocze 630/700 bar 630/700 bar Pojemność oleju 4,0 l 4,0 l 73 kg 71 kg Klasyfikacja EN ATO/MTO ATO/MTO Nr katalogowy

27 Agregaty hydrauliczne 27 E-MATIC + SAH 20 V-MATIC + SAH 20 MATIC pierwszy na świecie agregat z bezstopniową pompą hydrauliczną. Rozwiązanie to zapewnia optymalną wydajność w każdym zakresie ciśnień i eliminuje moment krótkotrwałego zatrzymywania się narzędzia podczas przełączania z niskiego ciśnienia na wysokie. Silnik elektryczny 230 V, 50 Hz, 1,3 kw benzynowy, 4-suwowy 3 kw Ciśnienie robocze 630/700 bar 630/700 bar Pojemność oleju 4,0 l 4,0 l 75 kg 72 kg Klasyfikacja EN ATO/MTO ATO/MTO Nr katalogowy Agregat E-TriPPPle-T + SAH 20 V-TriPPPle-T + SAH 20 Agregat hydrauliczny pozwalający na równoczesną pracę 3 narzędzi ratowniczych, z zamontowanym zwijadłami 2 x 20 m wraz z wężami hydraulicznymi. Możliwość zamontowania trzeciego zwijadła z boku agregatu lub wykorzystania wolnostojącego zwijadła EHF 20-T. Silnik elektryczny 230 V, 50 Hz, 1,8 kw benzynowy, 4-suwowy 4 kw Ciśnienie robocze 630/700 bar 630/700 bar Pojemność oleju 5,8 l 5,8 l 50/85 kg 50/80 kg Klasyfikacja EN MTO MTO Nr katalogowy Akcesoria: Patrz strona 57.

28 28 Kompaktowe agregaty hydrauliczne Agregaty kompaktowe zwarta budowa, małe wymiary, duża wydajność Małe i poręczne agregaty kompaktowe firmy WEBER-HYDRAULIK oferują najwyższą z możliwych wydajność zgromadzoną w stosunkowo małej przestrzeni. Dostępna opcja w obudowie dźwiękochłonnej. Agregaty kompaktowe są prawidłowym wyborem, kiedy dużą rolę odgrywają wielkość i ciężar urządzenia. Lekkie i ciche agregaty małogabarytowe.

29 Kompaktowe agregaty hydrauliczne 29 ECO agregat hydrauliczny z automatyczną regulacją obrotów silnika pracuje cicho i ekologicznie. Agregat przełącza się na wyższe obroty w momencie wciśnięcia przycisku sterownika na narzędziu. Kiedy przycisk sterownika zostaje zwolniony, silnik automatycznie wraca do obrotów jałowych. Alternatywa rozrywanie słupków 1. Sytuacja wyjściowa 2. Usuwanie drzwi 3. Drzwi usunięte 4. Usuwanie uszczelek 5. Zakładanie wspornika progowego 6. Prawidłowa podbudowa słupka (podkład) 7. Zabezpieczanie siłownika klinem drewnianym 8. Dalsze wysuwanie rozpieracza kolumnowego, słupek rozerwany

30 30 Kompaktowe agregaty hydrauliczne V 400 S V 400 ECO Poręczny agregat małogabarytowy. Mały, lekki, cichy. Może być wykorzystany do zasilania wszystkich hydraulicznych narzędzi ratowniczych firmy WEBER-HYDRAULIK. Pełna sprawność również w pozycji przechylonej (do 30º). Stabilna konstrukcja nośna. Wysoka wydajność szybka praca. Automatyczna regulacja obrotów (ECO). V 400 S V 400 ECO Silnik benzynowy, 4-suwowy, 1,5 kw benzynowy, 4-suwowy, 1,5 kw Ciśnienie robocze 630/700 bar 630/700 bar Pojemność oleju 2,5 l 2,5 l 17,3 kg 17,3 kg Klasyfikacja EN STO STO Nr katalogowy V 50 ECO Agregat hydrauliczny z funkcją automatycznej regulacji obrotów pracuje cicho i ekologicznie. Praca 2 narzędziami jednocześnie. TURBO możliwość zwiększenia szybkości pracy 1 narzędzia. ECO praca na pełnych obrotach tylko po wciśnięciu przycisku sterującego. Silnik benzynowy, 4-suwowy, 2,2 kw Ciśnienie robocze 630/700 bar Pojemność oleju 4,0 l 29,9 kg Klasyfikacja EN ATO Nr katalogowy

31 Kompaktowe agregaty hydrauliczne 31 V-ECOCOMPACT Nowość Kompaktowy agregat hydrauliczny z dużym zbiornikiem oleju i przestrzenną ramą ochronną. Praca 2 narzędziami jednocześnie. TURBO możliwość zwiększenia szybkości pracy 1 narzędzia. ECO praca na pełnych obrotach tylko po wciśnięciu przycisku sterującego. Przesrzenna rama ochronna. Niewielka waga tylko 23,9 kg. Silnik benzynowy, 4-suwowy 2,2 kw Ciśnienie robocze 630/700 bar Pojemność oleju 3,8 l 23,9 kg Klasyfikacja EN ATO/MTO Nr katalogowy V-ECOSILENT Lekki agregat hydrauliczny w wersji wyciszonej Praca 2 narzędziami jednocześnie. TURBO możliwość zwiększenia szybkości pracy 1 narzędzia. ECO praca na pełnych obrotach tylko po wciśnięciu przycisku sterującego. 63,9 db (A). Silnik benzynowy, 4-suwowy, 2,2 kw Ciśnienie robocze 630/700 bar Pojemność oleju 2,7 l 24,9 kg Klasyfikacja PN-EN ATO/MTO Nr katalogowy E-COMPACT Nowość Ekstremalnie lekki i poręczny. Bardzo duża wydajnośc oleju. Niewielkie rozmiary. Nowoczesny, kompaktowy design. Silnik elektyczny 230 V, 50 Hz, 1,5 kw Ciśnienie robocze 630/700 bar Pojemność oleju 2,8 l 11,5 kg Klasyfikacja PN-EN STO Nr katalogowy Akcesoria: Patrz strona 52 / 53.

32 32 Urządzenia z własnym napędem Akku Elektryczno-hydrauliczny sprzęt ratowniczy firmy WEBER-HYDRAULIK Sprzęt ratowniczy z własnym napędem Akku firmy WEBER-HYDRAULIK oferuje maksimum wydajności przy pełnej niezależności od agregatu. Zintegrowany napęd elektro-hydrauliczny w całości zasilany jest energią z przenośnego akumulatora, co pozwala na samowystarczalne użycie sprzętu również w obszarach trudno dostępnych. Gotowy do natychmiastowego użycia. Urządzeń Akku można używać szybko i bez przezbrajania również tam, gdzie zastosowanie agregatu spalinowego lub ułożenie węża hydraulicznego jest niemożliwe. Sprzęt ten w związku z brakiem agregatu jest mały, lekki i bardzo poręczny. Przyjazny dla środowiska: cichy, nie wydziela spalin.

33 Urządzenia z własnym napędem Akku 33 Ostrza ze stali narzędziowej o zwiększonej wytrzymałości z zagłębieniem do cięcia prętów Ramiona z rowkowaniem wewnętrznym do zgniatania materiału Obudowa siłownika i głowicy wykonana ze stopu aluminium o wysokiej wytrzymałości z powierzchnią odporną na zużycie Zwarty, lekki dzięki wysmukłemu kształtowi Duże otwarcie boczne 1. Otwieranie tylnych drzwi 2. Przecinanie słupka B 3. Nadcinanie słupka B na dole 4. Przetnij pas bezpieczeństwa 5. Rozpieraj słupek B na zewnątrz 6. Odegnij drzwi wraz ze słupkiem do przodu

34 34 Urządzenia z własnym napędem Akku SPS 330 A Elektro-hydrauliczne narzędzie typu kombi (nożycorozpieracz) do wszechstronnego zastosowania: do cięcia, rozpierania, zgniatania i ciągnięcia. Uchwyt z mozliwością obrotu o 360, w razie potrzeby zdejmowany. Ostrza z ulepszonej termicznie stali narzędziowej. Ząbkowane noże z dużą siłą cięcia, możliwość ostrzenia. Siła rozpierająca w obszarze roboczym kn Maks. średnica ciętego pręta Ø 25 mm Siła ciągnąca 35 kn Wielkość rozwarcia ramion 330 mm Długość ciągnięcia 440 mm 17,4 kg Klasyfikacja PN-EN F Klasyfikacja NFPA A6/B7/C6/D8/E7 Nr katalogowy RZM 700 Przydatne uzupełnienie podczas prac ratowniczych nożycorozpieracza (urządzenia kombi ) SPS 330 L. Można stosować również z urządzeniem akumulatorowym VARIO SPS 330 A. Dzięki cylindrowi mechanicznemu RZM 700 można wydłużyć drogę ozpierania urządzenia VARIO do 700 mm. Niewielki, poręczny, ciężar urządzenia 6,1 kg. Łatwe mocowanie za pomocą 2 sworzni. Nr katalogowy Hydro-Pac Powstał w odpowiedzi na zapotrzebowanie na mobilne, elastyczne rozwiązanie napędu dla konwencjonalnego hydraulicznego sprzętu ratowniczego. Agregat hydrauliczny z napędem akumulatorowym 12 V/20 Ah. Forma plecakowa na szerokich pasach nośnych do stabilnego przenoszenia. Wygodne sterowanie wszystkich ważnych funkcji roboczych agregatu. Ciśnienie znamionowe i pojemność zbiornika oleju zaprojektowane do zasilenia sprzętu ratowniczego firmy WEBER-HYDRAULIK (również dużych rozpieraczy kolumnowych). Ciśnienie robocze 630/700 bar Pojemność oleju 1,6 l 22,5 kg Nr katalogowy

35 Urządzenia z własnym napędem Akku 35 Energiepac M-M 230V Akumulator kwasowo-ołowiowy z przegrodami z włókna szklanego, niewrażliwy na położenie, bezpieczny pod względem wycieku (brak efektu pamięci) z elektroniką kontrolną do sterowania i nadzoru. Zabezpieczenie przed całkowitym rozładowaniem. Akustyczne urządzenie ostrzegawcze. Zintegrowana ładowarka prądu stałego V. Z pasami nośnymi na ramiona i brzuch. Zasilacz sieciowy M-M 230 V (prąd stały) 0,9 kg Nr katalogowy Uchwyt 1,4 kg Nr katalogowy ,5 kg Nr katalogowy Akcesoria: Patrz strona 57.

36 36 Podnośniki Program firmy WEBER-HYDRAULIK z klasycznymi siłownikami podnoszącymi W żadnym zestawie klasycznego wyposażenia w hydrauliczny sprzęt ratowniczy firmy WEBER- HYDRAULIK nie może zabraknąć urządzeń do podnoszenia, wyciskania i przesuwania wagonów. Zwarta konstrukcja, wysokie docelowe siły i elastyczne punkty osadzenia czynią z tych siłowników uniwersalny sprzęt pomocniczy wykorzystywany w różnych obszarach szeroko rozumianego ratownictwa. Paleta sprzętu tego typu obejmuje, oprócz podnośników mechanicznych, również siłowniki o dużej wydajności zasilane agregatami hydraulicznymi firmy WEBER-HYDRAULIK.

37 Podnośniki 37 Skrzynka Siłownik hydrauliczny Pompa ręczna DPH 4018 wraz z wężem 2 m i złączem wtykowym Podstawy Klucz hakowy Podkładka klinowa Zawór rozdzielający 2 VH 20-6 S wraz z wężem 2x5m i złączami wtykowymi Technika alternatywna odciąganie pedałów 1. Zaczep linkę o pedał 2. Otwieraj ramiona rozpieracza pedał odgina się na zewnątrz.zewnątrz Ściskanie błotnika + Za płaski kąt, rozpieracz ześlizguje się Przesuń rozpieracz do góry dla lepszego chwytu Efekt końcowy

38 38 Podnośniki 1 i 2 W skład kompletu wchodzą: cylindry jednostronnego działania o sile rozpierającej od 50 kn do 150 kn oraz pompy ręczne i wyposażenie dodatkowe. Uniwersalny obszar zastosowania. Zgodność z normą DIN H 1, 2 skrzynki 18 elementów 77,0 kg Nr katalogowy H 2, 1 skrzynki 13 Teile 51,0 kg Nr katalogowy Kompletne wyposażenie do szybkiego wyważania drzwi, podnoszenia ciężkich ładunków (płyt betonowych, wsporników metalowych itp.) lub specjalistycznych prac związanych z rozpieraniem. Maks. siła rozpierania 89 kn Maks. droga rozpierania 105 mm całkowity 16,0 kg Nr katalogowy W skład kompletu wchodzi: podnośnik hydrauliczny, pompa ręczna, wąż wysokociśnieniowy 3m, pas nośny, łom 380mm, młotek gumowy 1,4kg.

39 Podnośniki 39 SBH Sterownik MSE Wydajny siłownik podnoszący ze specjalnym nisko profilowaną stopą podnoszącą. Wersja dwustronnego działania do bardzo precyzyjnego podnoszenia i opuszczania. Zasilany za pomocą wszystkich dostępnych agregatów firmy WEBER. Bardzo krótki czas wysuwu, zajmuje bardzo mało miejsca. Zgodny z EN 13204, NFPA Maks. siła podnoszenia 149 kn Maks. siła podnoszenia pazura podnoszącego 100 kn Wysokość elementu wsuwanego 39,5 mm Skok 255 mm 20,9 kg Nr katalogowy Bawół B5 Bawół B10 Mobilna jednostka sterująca do jednoczesnego i niezależnego sterowania 2 podnośnikami za pomocą sprawdzonego, precyzyjnego sterownika firmy WEBER (dla każdego podnośnika wymagana jest 1 linia zasilająca i powrotna). Sterownik zgodny z normą: DIN ,6 kg Nr katalogowy Klin ratowniczy Hydrauliczne narzędzie ratownicze w formie klina, przeznaczone do powiększania bardzo małych szczelin, np. w celu zastosowania pneumatycznych poduszek podnoszących. Niezawodny podnośnik, do stosowania w pionie i poziomie, pazur podnoszący z regulacją 4-stopniową. Dopuszczalne obciążenie kg kg Wysokość konstrukcyjna 660 mm 800 mm Skok tłoka 280 mm 350 mm 25,0 kg 37,0 kg Nr katalogowy Akcesoria: Patrz strona 55. Stał siła rozpierania 25 t. Grubość początkowa tylko 3 mm. Wysokość podnoszenia 58 mm. Unikalny sterownik WEBER zapewniający ogromną precyzję. Specjalnie utwardzane okładziny rozpierające. Zgodny z PN-EN oraz NFPA Nr katalogowy

40 40 Stabilizacja Stabilizacja i podpory firmy WEBER-HYDRAULIK Dopiero optymalne i bezpieczne warunki pracy dla biorących udział w akcji służb umożliwia szybką pomoc. Wraz z różnymi systemami stabilizacji firma WEBER-HYDRAULIK oferuje również wynikające z praktyki niezawodne wsparcie w zastosowaniu praktycznym.

41 Stabilizacja 41 Podbudowa 1. Oznacz punkty podbudowy 2. Zainstaluj podbudowę Stab-Pack 3. Efekt końcowy Nieprawidłowo: Bloki podsuwane pod kątem 90 Nieprawidłowo: Bloki podsuwane blokują otwieranie drzwi Nieprawidłowo: Bloki podsuwane pod kątem 90 + Optymalnie: Ustawienie pod kątem 45 Optymalnie: Drzwi otwierają się swobodnie Optymalnie: Bloki podsuwane pod kątem 45

42 42 Stabilizacja Stab-Fast Uniwersalny system do stabilizacji. 3 podpory, nóż do haka, klin i 2 torby transportowe. Jeden prosty system stabilizujący wykorzystywany nawet w bardzo skomplikowanych położeniach pojazdów podczas wypadków komunikacyjnych. Szybki system stabilizacji bezproblemowe rozstawianie. Stabilizacja gwarancją większego bezpieczeństwa podczas akcji ratowniczej dla poszkodowanych jak i ratowników. Długość początkowa mm Długość po rozsunięciu mm 1 podpory 9,2 kg Maks. obciążenie podpory kg Dugość pasa mocującego mm Maks. obciążenie pasa mocującego kg Maks. obciążenie haka kg Wymiary transportowe x 300 x 120 mm 39,6 kg Nr katalogowy Stab-Fast Basic Podstawowy zestaw podpór stabilizacyjnych: 2 podpory, nóż do haka, torba transportowa. Łatwe użycie nawet przy skomplikowanym położeniu pojazdu. Szybkie i wygodne rozstawianie. Różnorodne zastosowanie samochody osobowe, dostawcze. Mechaniczne bez stosowania hydrauliki lub pneumatyki. Długość początkowa mm Długość po rozsunięciu mm 1 podpory 9,2 kg Maks. obciążenie podpory kg Dugość pasa mocującego mm Maks. obciążenie pasa mocującego kg Maks. obciążenie haka kg Wymiary transportowe x 300 x 120 mm 23,0 kg Nr katalogowy

43 Stabilizacja 43 Stab-Fast XL Dłuższe i bardziej wytrzymałe odpory do stabilizacji. 2 podpory z czerwonymi pasami, nóż do haka i torba transportowa. Do stabilizacji większych i cięższych pojazdów. Szybkie i wygodne rozstawianie. Różnorodne zastosowanie samochody osobowe, autobusy, ciężąrówki. Mechaniczne - bez stosowania hydrauliki lub pneumatyki. Długość początkowa mm Długość po rozsunięciu mm 1 podpory 15,0 kg Maks. obciążenie podpory kg Dugość pasa mocującego mm Maks. obciążenie pasa mocującego kg Maks. obciążenie haka kg Wymiary transportowe x 500 x 180 mm 35,0 kg Nr katalogowy Blok Stab-Pack Blok podsuwany System podkładów do precyzyjnego i łatwego wykonywania podparcia pojazdów. Regulowany za pomocą dwóch zintegrowanych drewnianych klinów. Bezpieczeństwo przy jednym ruchu ręki, proste użycie. Łatwe dostosowanie kształtu do wysokości podwozia. Wymiary 270 x 180 x 335 mm 8,6 kg Nr katalogowy Wymiary 550 x 80 x 280 mm 7,5 kg Nr katalogowy

44 44 Stabilizacja Stab-Lock-Set System Stab-Lock stosuje się we wszelkiego rodzaju akcjach ratowniczych wymagających podbudowy i stabilizacji. Wodoodporna sklejka bukowa. Funkcjonuje na zasadzie klocków Lego. Kompatybilny z blokami Stab-Pack. : 29 kg. Zestaw mm kg Ilość skrzynia Euro 600 x 400 x 270 2,8 1 podstawa 4 x x 360 x 36 4,4 1 klin 230 x 90 x 60 0,3 4 płyta 2 x x 185 x 22 0,4 1 płyta 2 x 3 s 270 x 185 x 22 0,4 1 belka 2 x x 185 x 95 2,8 2 belka 2 x x 185 x 95 5,6 1 belka 1 x x 95 x 95 1,3 1 belka 1 x 3 s 270 x 95 x 95 1,3 1 belka 1 x x 95 x 95 2,5 1 belka 1 x 6 s 540 x 95 x 95 2,7 1 Nr katalogowy Stab-Lock XL Dotakowe belki systemu Stab-Lock w różnych długościach i szerokościach. Wodoodporna sklejka bukowa. Typ mm kg Nr katalogowy belka 1 x x 95 x 95 4, belka 2 x x 185 x 95 8, belka 1 x x 95 x 95 5, belka 2 x x 185 x 95 11, belka 1 x x 95 x 95 7, belka 2 x x 185 x 95 14, belka 1 x x 95 x 95 9, belka 2 x x 185 x 95 17,

45 Stabilizacja 45 Stab-Fix Dopuszczalne obciążenia do 110 kg/cm². Z tworzyw sztucznych (PE) pozyskanych z recyklingu, dzięki czemu trwały i bezodpryskowy. Odporność na działanie oleju i środków chemicznych. Typ czarny żółty Schodki 640 x 140 x 280 7,3 kg Typ czarny żółty Blok x 230 x 25 1,4 kg Blok x 230 x 50 2,6 kg Blok x 230 x 75 3,2 kg Klin x 75 x 80 0,7 kg Klin x 150 x 80 1,1 kg Stab-Fix Dopuszczalne obciążenia do 110 kg/cm². Dzięki kształtowi piramidalnemu nie ześlizują się. Odporność na działanie oleju i środków chemicznych. Typ mm kg czarny żółty belka x 100 x 450 3, belka x 150 x , opakowanie 0, Zestaw: belek szt. Stab-Fix belka 100, żółta 6 szt. Stab-Fix belka 100, czarna 1 szt. opakowanie 300 x 300 x 450, waga 28,0 kg Nr katalogowy

46 46 Id ealne uzupełnienie Obszerny pakiet dodatkowych akcesoriów firmy WEBER-HYDRAULIK Mając na uwadze niezbędne uzupełnienie podstawowych narzędzi ratowniczych, wykorzystywanych do najróżniejszych obszarów zastosowań firma WEBER-HYDRAULIK oferuje dodatkową paletę narzędzi pomocniczych. Są to małe jednak jednocześnie bardzo praktyczne narzędzia specjalistyczne, rękawice ochronne najwyższej jakości oraz kompletne zestawy narzędzi często wykorzystywanych podczas różnego typu działań ratowniczych.

47 Idealne uzupełnienie 47 Dodatkowe wyposażenie do usuwania szyb samochodowych + 1. Oklejanie szyby 2. Nieoptymalnie: Wybijak do szyb 3. Optymalnie: Przyłożenie i użycie przyłożony i użyty pośrodku wybijaka do szyb w narożniku Rozpoznanie i zaznaczanie zagrożeń??? Gdzie jest regulacja wysokości pasa bezpieczeństwa? Gdzie jest generator gazowy poduszki powietrznej? Gdzie jest wzmocnienie rurowe? 1. Uniesienie tapicerki dźwignią s`heberle 2. Rozpoznawanie zagrożenia 3. Zaznaczanie pozycji markerem

48 48 Akcesoria Zestaw do usuwania szyb samochodowych Kompletna walizka ze sprzętem do bezpiecznego wycinania otworów ratowniczych oraz usuwania szyb samochodowych. Piła do szyb klejonych Glas-Ex. Wybijak do szyb hartowanych. Nóż ratowniczy. Oklajarka do taśmy. Okulary ochronne. 2 sztuki folii ratowniczej. Walizka. Wielkość 440 x 310 x 100 mm 5,0 kg Nr katalogowy Glas-Ex Szybka i bezpieczna piła ręczna do wycinania klejonych szyb warstwowych. Wraz z wybijakiem do szyb. 1,5 kg Nr katalogowy Akcesoria: brzeszczot zapasowy Nr katalogowy Wybijak do szyb Do bezpiecznego usuwania szyb hartowanych. 0,06 kg Nr katalogowy Zestaw pokrowców zabezpieczających jest wykonany z nylonu Cordura 200 oraz Poliestru Drenotex. Materiał zewnętrzny wodoodporny. Struktura wewnętrzna materiału bardzo odporna na przecięcia, przekłucia. W kolorze żółtym sygnalizacyjnym w celu bardzo dobrej widoczności z dalszej odległości. Pokrowce mogą być czyszczone lub prane. Wymiar po złożeniu 700 x 500 x 95 mm 4 x pokrowiec ochronny słupków z mocowaniem na rzepy 280 x 340 mm 2 x mata ochronna, każda z 4 magnesami 650 x 650 mm 1 x mata ochronna, z 6 magnesami x 650 mm Stanowisko narzędzi po złożeniu pokrowiec x mm 9,2 kg Nr katalogowy

49 Akcesoria 49 Zabezpieczenie poduszki powietrznej Do zabezpieczenia ratowników i osób poszkodowanych przed niespodziewaną aktywacją poduszki kierowcy. Zabezpieczenie poduszki powietrznej jest wyposażone w specjalne uchwyty ułatwiające szybkie i niezawodne jej zamontowanie oraz kolce utrzymujące ją w bezpiecznej pozycji. Szybkie w użyciu jednym ruchem pewne zamocowanie na kole kierowniczym. Do wszystkich samochodów osobowych. Wielokrotnego użycia. 3,7 kg Nr katalogowy Octopus Zabezpieczenie poduszki powietrznej kierowcy samochodu osobowego, 2 pokrowce w walizce. Łatwa obsługa. Rozmiary pasujące do wszystkich samochodów obowych. Niewielki ciężar. 1,7 kg Nr katalogowy Zabezpieczenie poduszki powietrznej pasażera samochodu osobowego, w torbie tarnsportowej. 3,8 kg Nr katalogowy Zabezpieczenie poduszki kierowcy samochodu ciężarowego, w torbie transportowej. 0,8 kg Nr katalogowy Ochrona przed odpryskami szkła Optymalne wyposażenie do ochrony ratowanych osób. Regulowane uchwyty na dłonie. W dwóch rozmiarach oraz kształtach - wielorakie zastosowanie. Przezroczyste pole widzenia ratownika nie jest ograniczana. Elastyczne łatwe dopasowanie do kształtów karoserii. Trójkąt, miękki PCV 2 żółte pętle do trzymania 600 x 400 x 7 1,2 kg Prostokąt, miękki PCV 3 żółte pętle do trzymania 600 x 400 x 7 2,1 kg całkowita 3,3 kg Nr katalogowy

50 50 Akcesoriae Końcówka typu łom Długość 30" 762 mm 36" 914 mm 4,5 kg 5,2 kg Nr katalogowy Końcówka tnąca Długość 30" 762 mm 36" 914 mm 4,5 kg 5,2 kg Nr katalogowy Do łatwego i szybkiego zabezpieczania kabiny kierowcy samochodów ciężarowych przed niekontrolowanym uniesieniem. Grzechotka z kótkim pasem i hakiem. Pas do mocowania LC 2500 dan z hakiem, długość 10,0 m. 2 haki do felg. 2 pętle WLL kg fioletowe, długość 3,0 m, z osłoną 2,0 m. Walizka transportowa. Wymiary 44 x 13,5 x 35 cm 8,0 kg Nr katalogowy Dźwignia s`heberle umożliwia usuwanie tapicerki w pojazdach. Pozwala to na łatwe lokalizowanie generatorów gazowych poduszek powietrznych, wzmocnień i innych ukrytych zagrożeń. Nr katalogowy Za pomocą markerów Stiftle można zaznaczać miejsca cięcia, punkty rozpierania i punkty podparcia. Dzięki temu praca przy pojeździe jest szybsza i bezpieczniejsza. Marker ten zawiera silnie kryjącą, bardzo trwałą pastę barwiącą, która po wyschnięciu jest odporna na działanie światła, ścieranie i wodę. Zaznacza na prawie wszystkich materiałach. Nr katalogowy żółty Nr katalogowy czerwony

51 Akcesoria 51 2 rury aluminiowe do mocowania i blokady elementów drabiny. 2 teleskopowe rury aluminiowe jako dolne krzyżulce łączące. 1 stopień antypoślizgowy, 2-częściowy połączony zawiasami. 1 rura aluminiowa jako przekątny krzyżulec łączący. 1 rura aluminiowa jako zabezpieczenie przed upadkiem. 4 stopki wkręcane służące do wyrównania poziomu. Wymiary 187 x 55 x 21 cm 58,0 kg Nr katalogowy UWAGA! Platforma wymaga użycia 4 elementów drabiny nasadkowej zgodnej DIN Drabiny nie stanowią wyposażenia platformy.

52 52 Akcesoria DPH 4018 SA Dwustopniowa konstrukcja, możliwość pracy pod kątem do 20. Pojemność oleju 1,9 litra. Z wężami hydarulicznymi 5 m i szybkozłączem SINGLE Zamontowana na podstawie drewnianej. Zgodna z DIN ,6 kg Nr katalogowy Elastyczna osłona węży. Dodatkowe zabezpieczenie przed przenikaniem olju hydraulicznego pod wysokim ciśnieniem w obszar bezpośredniego działania ratowników. Materiał: Warstwa ochronna KEVLAR, obustronnie pokryta tkaniną DURASKIN, z zapięciem na rzepy. Do narzędzi z osłoną uchwytu. Kolor czarny czerwony Długość 30 cm 44,5 cm Nr katalogowy Do urządzeń bez osłony uchwytu w kolorze czerwonym. Długość 4 7,5 cm Nr katalogowy Elastyczna osłona do węży o długości 5 20 m zapewniająca ochronę przed ścieraniem i uszkodzeniami. Materiał: tkanina duraskin, z zamknięciem na rzepy. Kolor czerwony żółty Długość 4 m 4 m Nr katalogowy Węże hydrauliczne przedłużające, obustronnie z szybkozłączami SINGLE, napełnione olejem, zwulkanizowane jako para. Długość Nr katalogowy żółty Nr katalogowy czerwony 5 m ,4 kg 10 m ,0 kg 15 m ,4 kg 20 m ,0 kg Węże hydrauliczne przedłużające, obustronnie z szybkozłączami SINGLE, napełnione olejem, system jednowężowy, koaksialny ( wąż-w-wężu ). Długość Nr katalogowy żółty Nr katalogowy czerwony 5 m ,3 kg 10 m ,5 kg 15 m ,7 kg

53 Akcesoria 53 Wraz z 2 parami węży przedłużających. 1 para czerwona, 1 para żółta. Węże Nr katalogowy 2 x 10 m ,0 kg 2 x 15 m ,9 kg 2 x 20 m ,3 kg EHF 20-T Zwijadło EHF 20-T na ramie nośnej, w komplecie z parą węży hydraulicznych 1 x 20 m i wężami przyłączeniowymi o długości 1 m wraz z szybkozłączami SINGLE. Zwijadła można używać pod ciśnieniem. Ze składaną korbą do zwijania. 22,0 kg Nr katalogowy - węże czerwone Nr katalogowy - węże żółte Nr katalogowy - węże niebieskie Nr katalogowy - węże czarne HF 20-T Zwijadło HFT 20-T na ramie nośnej, w komplecie z 2 parami węży hydraulicznych 2 x 20 m i wężami przyłączeniowymi o długości 1 m wraz z szybkozłączami SINGLE. Oba zwijadła są niezależne od siebie. Zwijadła można używać pod ciśnieniem. Z dwoma składanymi korbami do zwijania. 40,0 kg Nr katalogowy

54 54 Akcesoria Wspornik przedni deski rozdzielczej Wspornik tylny Wspornik progowy Wsporniki dla rozpieraczy kolumnowych pomocne przy odpychaniu deski rozdzielczej do przodu. przedni tylny 6,0 kg 9,8 kg Nr katalogowy Wspornik progowy nowy wzór. Stanowi stabilny punkt podparcia dla rozpieraczy kolumnowych. 10,0 kg Nr katalogowy Adaptery do felg Przydatne wyposażenie dodatkowe rozpieraczy kolumnowych. Zestaw typ Nr kat. Podstawa nakładka na typoszereg RZ nakładka na typoszereg RZT nakładka na typoszereg RZT XL Waliza transportowa 210 x 466 x 639 mm Zestaw adapterów do unoszenia koła przedniego ciężarówek. Zestaw typ Nr kat. Podstawa nakładka na typoszereg RZ nakładka na typoszereg RZT nakładka na typoszereg RZT XL Adapter koła przedniego Waliza transportowa 210 x 466 x 639 mm

55 Akcesoria 55

56 56 Akcesoria Produkty Nr katalogowy Rozpieracze ramieniowe W skład kompletu łańcuchów wchodzi: 2 zamki łańcucha, 2 łańcuchy ciągnące o długości 1,8 m, z hakiem. Długość łańcuchów można zmieniać przez proste naciśnięcie przycisku na zamku łańcucha. W ten sposób zbędne staje się używanie haka przegubowego. SP 43-XL SP 49 und SP SP Końcówki wymienne SP 43-XL SP SP SP Nożyce Nożyco-rozpieracze (Narzędzia KOMBI ) Ostrza wymienne RSX RSX RSX RSX RSX ALL NINE C S Ostrze górne S Ostrze dolne S Ostrza wymienne (ramiona) SPS 260 H SPS SPS Adapter do łańcuchów ciągnących konieczne 2 sztuki SPS SPS Komplet łańcuchów SPS SPS Wymienne końcówki rozpieracza SPS

57 Akcesoria 57 Produkty Nr katalogowy Siłowniki ratownicze Adapter siłownika ratowniczego RZ 1, 2, 3 do zamocowania łańcuchów ciągnących. do łańcuchów od SP do łańcuchów od SP 43-XL/49/ Komplet łańcuchów do siłowników ratowniczych RZ 1, 2, 3 SP 30/ SP 40/49/ Głowice wymienne do rozpieraczy kolumnowych RZ 1, 2, 3; zestaw spakowane w walizce transportowej Przedłużenie do RZT mm Agregaty Dodatkowe mocowanie na ramie agregatu dla dwóch narzędzi ratowniczych na ramie agregatu dla trzech narzędzi ratowniczych Dodatkowy zbiornik oleju może być zamontowany na wszystkie agregaty 50T, zwiększa pojemność oleju o ok. 1 l, np. umożliwiając pracę większą ilością rozpieraczy kolumnowych. Dodatkowy mechanizm zwijania węży Zapewnia jeszcze łatwiejsze zwijanie węży 20 m Moe być zamontowany na wszystkie modele T + SAH Urządzenia z własnym napędem Akku Ostrza wymienne (ramiona) SPS 330 A Komplet łańcuchów SPS 330 A Adapter do łańcuchów ciągnących konieczne 2 sztuki SPS Energiepac Akumulator wymienny 12 V/20 Ah Lewar Bawół Stopka beczkowata okrągła B Stopka beczkowata okrągła B Podstawa kwadratowa stopy B5/

58 58 System CRS Oprogramowanie Crash Recovery System W przypadku ciężkich wypadków o życiu człowieka decydują czasem sekundy. Służby ratownicze muszą być zawsze gotowe, by nieść szybką pomoc. Ostatnio obserwujemy rozwój nowych technologii w szczególności w zakresie bezpieczeństwa i budowy samochodów. Zastosowanie najlepszych materiałów podczas produkcji oraz innowacyjne rozwiązania techniczne służą coraz lepszej ochronnie życia pasażerów. Dzięki nowym innowacjom technologicznym w zakresie bezpieczeństwa udaje się zredukować zarówno liczbę wypadków jak i osób w nich poszkodowanych. Niestety najnowsze technologie sprawiają, że to, co miało zapewnić bezpieczeństwo często stanowi barierę utrudniająca akcję ratowniczą. Poduszki powietrzne, akumulatory, generatory i silniki hybrydowe, czy też najnowsze systemy napędowe, stają się źródłem niebezpieczeństwa. Umiejętna i szybka lokalizacja tych urządzeń w trakcie akcji ratowniczej jest niezbędna, niestety nie rzadko jest bardzo ciężka ze względu na coraz to nowsze modele samochodów oraz zastosowane w nich innowacyjne rozwiązania techniczne. Oprogramowanie Crash Recovery System to system, który umożliwia jednym kliknięciem myszy pokazać na ekranie komputera, różne komponenty samochodu. Dzięki tym informacjom poszkodowani mogą zostać szybciej i w bezpieczniejszy sposób uwolnieni.

59 System CRS 57 Arkusz danych systemu CRS jest interaktywną prezentacją samochodu osobowego lub owego ze wszystkimi elementami bezpieczeństwa i elementami napędu, istotnymi z punktu widzenia prowadzenia akcji ratowniczej. Menu umożliwia celowe usuwanie wirtualnych części pojazdu np, dachu, drzwi albo siedzenia. Dodatkowo można wyszukiwać dodatkowe szczegóły o najbardziej istotnych elementach, które często opatrzone są dodatkowymi zdjęciami i grafikami objaśniającymi miejsca ich montażu i wygląd. Arkusz danych systemu CRS jest idealnym wsparciem dla służb ratowniczych, gdyż miejsca montażu elementów istotnych z punktu widzenia akcji ratowniczej różnią się w zależności od modelu i producenta pojazdu. Generatory gazowe, akumulatory i napinacze pasów bezpieczeństwa mogą być zamontowane niemalże wszędzie w pojeździe, a za pomocą systemu CRS można je szybko zlokalizować. Arkusz danych systemu CRS zawiera m. in. informacje dotyczące: poduszek powietrznych, generatorów gazowych, napinaczy pasów bezpieczeństwa, wzmocnień, automatycznych kabłąków przeciwkapotażowych, akumulatorów, czujników rozpoznawania zajęcia foteli, zbiornika paliwa, specjalnych elementów samochodów owych, jak resorowanie podwozia albo ustawienie siedzeń, elementów napędów alternatywnych, np. ogniw paliwowych, akumulatorów, zbiorników gazu i odpowiednich środki dezaktywacji. CRASH RECOVERY SYSTEM. (oprogramowanie) wraz 1-roczną licencją na bazę danych, roczne przedłużenie licencji na bazę danych Narzędzie Halligan-Tool 1. Wprowadź końcówkę narzędzia w szczelinę 2. Podważ do góry 3. Podważ do dołu 4. Powstała szczelina 5. Wprowadź do szczeliny końcówki rozpieracza 6. Powiększaj otwór
