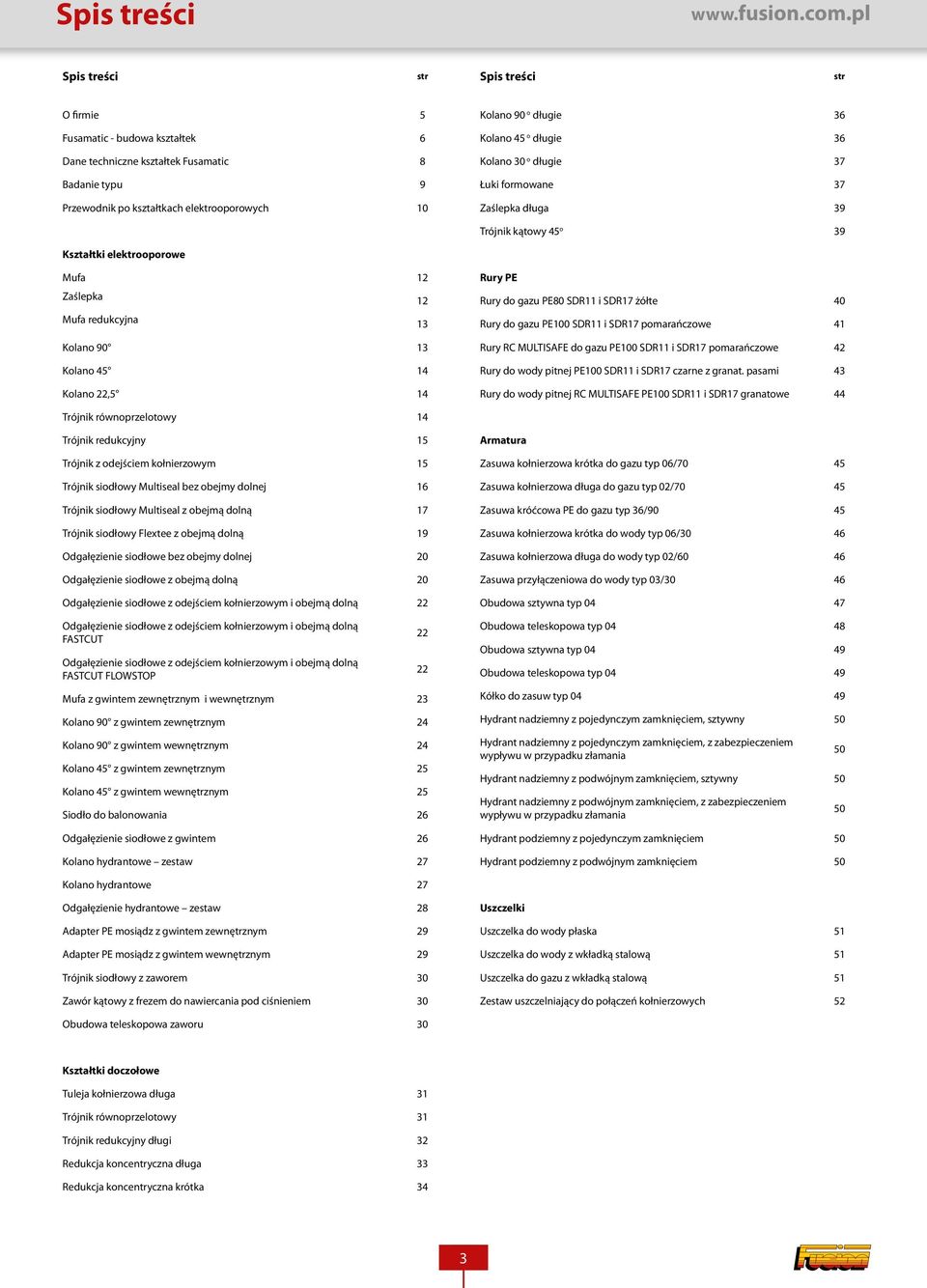

3 Spis treści Spis treści str Spis treści str O firmie 5 Fusamatic - budowa kształtek 6 Dane techniczne kształtek Fusamatic 8 Badanie typu 9 Przewodnik po kształtkach elektrooporowych 10 Kolano 90 o długie 36 Kolano 45 o długie 36 Kolano 30 o długie 37 Łuki formowane 37 Zaślepka długa 39 Trójnik kątowy 45 o 39 Kształtki elektrooporowe Mufa 12 Zaślepka 12 Mufa redukcyjna 13 Kolano Kolano Kolano 22,5 14 Rury PE Rury do gazu PE80 SDR11 i SDR17 żółte 40 Rury do gazu PE100 SDR11 i SDR17 pomarańczowe 41 Rury RC MULTISAFE do gazu PE100 SDR11 i SDR17 pomarańczowe 42 Rury do wody pitnej PE100 SDR11 i SDR17 czarne z granat. pasami 43 Rury do wody pitnej RC MULTISAFE PE100 SDR11 i SDR17 granatowe 44 Trójnik równoprzelotowy 14 Trójnik redukcyjny 15 Trójnik z odejściem kołnierzowym 15 Trójnik siodłowy Multiseal bez obejmy dolnej 16 Trójnik siodłowy Multiseal z obejmą dolną 17 Trójnik siodłowy Flextee z obejmą dolną 19 Odgałęzienie siodłowe bez obejmy dolnej 20 Odgałęzienie siodłowe z obejmą dolną 20 Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną 22 Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną FASTCUT Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną FASTCUT FLOWSTOP Mufa z gwintem zewnętrznym i wewnętrznym 23 Kolano 90 z gwintem zewnętrznym 24 Kolano 90 z gwintem wewnętrznym 24 Kolano 45 z gwintem zewnętrznym 25 Kolano 45 z gwintem wewnętrznym 25 Siodło do balonowania 26 Odgałęzienie siodłowe z gwintem 26 Kolano hydrantowe zestaw Armatura Zasuwa kołnierzowa krótka do gazu typ 06/70 45 Zasuwa kołnierzowa długa do gazu typ 02/70 45 Zasuwa króćcowa PE do gazu typ 36/90 45 Zasuwa kołnierzowa krótka do wody typ 06/30 46 Zasuwa kołnierzowa długa do wody typ 02/60 46 Zasuwa przyłączeniowa do wody typ 03/30 46 Obudowa sztywna typ Obudowa teleskopowa typ Obudowa sztywna typ Obudowa teleskopowa typ Kółko do zasuw typ Hydrant nadziemny z pojedynczym zamknięciem, sztywny 50 Hydrant nadziemny z pojedynczym zamknięciem, z zabezpieczeniem wypływu w przypadku złamania Hydrant nadziemny z podwójnym zamknięciem, sztywny 50 Hydrant nadziemny z podwójnym zamknięciem, z zabezpieczeniem wypływu w przypadku złamania Hydrant podziemny z pojedynczym zamknięciem 50 Hydrant podziemny z podwójnym zamknięciem Kolano hydrantowe 27 Odgałęzienie hydrantowe zestaw 28 Adapter PE mosiądz z gwintem zewnętrznym 29 Adapter PE mosiądz z gwintem wewnętrznym 29 Trójnik siodłowy z zaworem 30 Zawór kątowy z frezem do nawiercania pod ciśnieniem 30 Uszczelki Uszczelka do wody płaska 51 Uszczelka do wody z wkładką stalową 51 Uszczelka do gazu z wkładką stalową 51 Zestaw uszczelniający do połączeń kołnierzowych 52 Obudowa teleskopowa zaworu 30 Kształtki doczołowe Tuleja kołnierzowa długa 31 Trójnik równoprzelotowy 31 Trójnik redukcyjny długi 32 Redukcja koncentryczna długa 33 Redukcja koncentryczna krótka 34 3

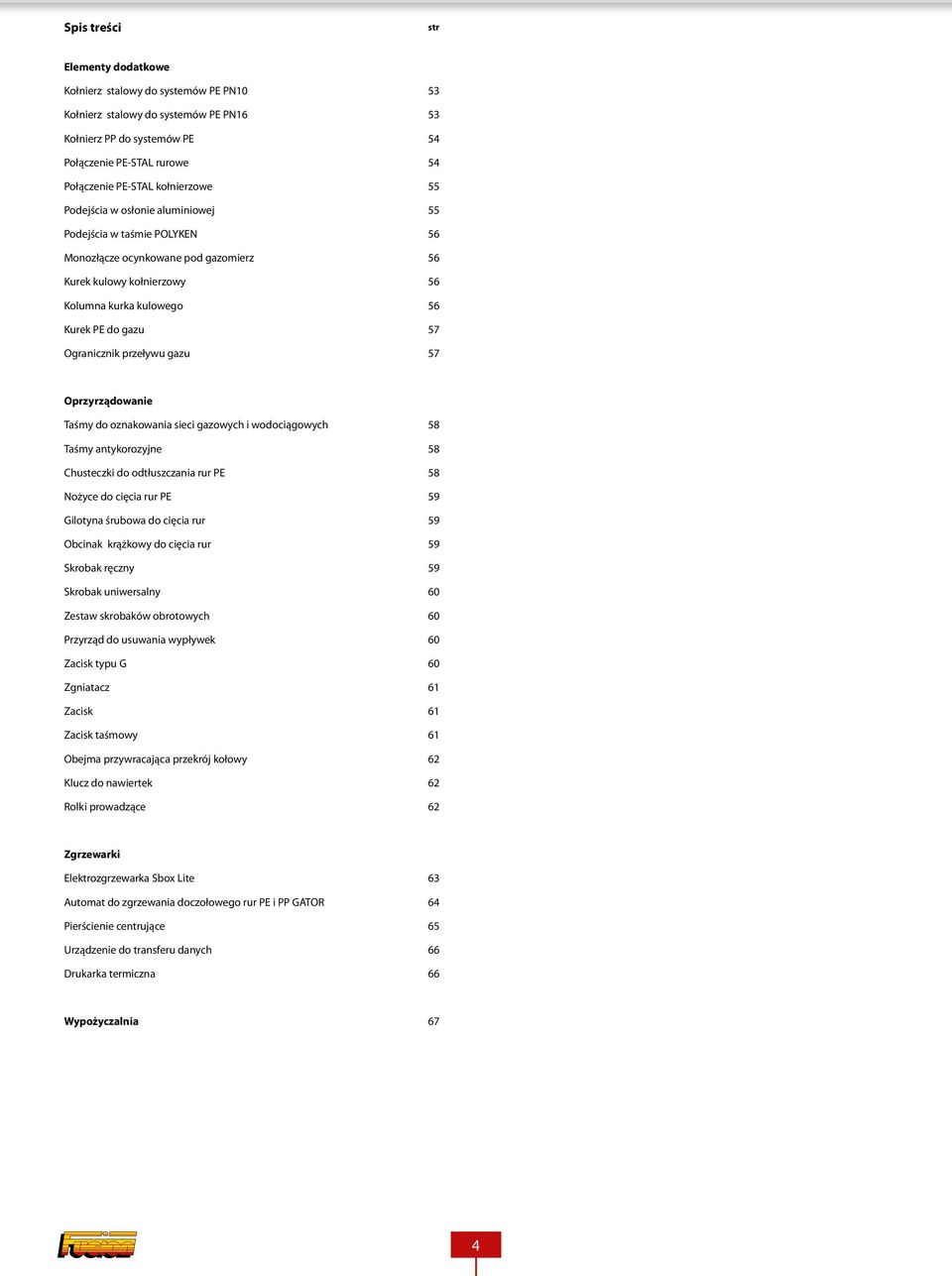

4 Spis treści str Elementy dodatkowe Kołnierz stalowy do systemów PE PN10 53 Kołnierz stalowy do systemów PE PN16 53 Kołnierz PP do systemów PE 54 Połączenie PE-STAL rurowe 54 Połączenie PE-STAL kołnierzowe 55 Podejścia w osłonie aluminiowej 55 Podejścia w taśmie POLYKEN 56 Monozłącze ocynkowane pod gazomierz 56 Kurek kulowy kołnierzowy 56 Kolumna kurka kulowego 56 Kurek PE do gazu 57 Ogranicznik przeływu gazu 57 Oprzyrządowanie Taśmy do oznakowania sieci gazowych i wodociągowych 58 Taśmy antykorozyjne 58 Chusteczki do odtłuszczania rur PE 58 Nożyce do cięcia rur PE 59 Gilotyna śrubowa do cięcia rur 59 Obcinak krążkowy do cięcia rur 59 Skrobak ręczny 59 Skrobak uniwersalny 60 Zestaw skrobaków obrotowych 60 Przyrząd do usuwania wypływek 60 Zacisk typu G 60 Zgniatacz 61 Zacisk 61 Zacisk taśmowy 61 Obejma przywracająca przekrój kołowy 62 Klucz do nawiertek 62 Rolki prowadzące 62 Zgrzewarki Elektrozgrzewarka Sbox Lite 63 Automat do zgrzewania doczołowego rur PE i PP GATOR 64 Pierścienie centrujące 65 Urządzenie do transferu danych 66 Drukarka termiczna 66 Wypożyczalnia 67 4

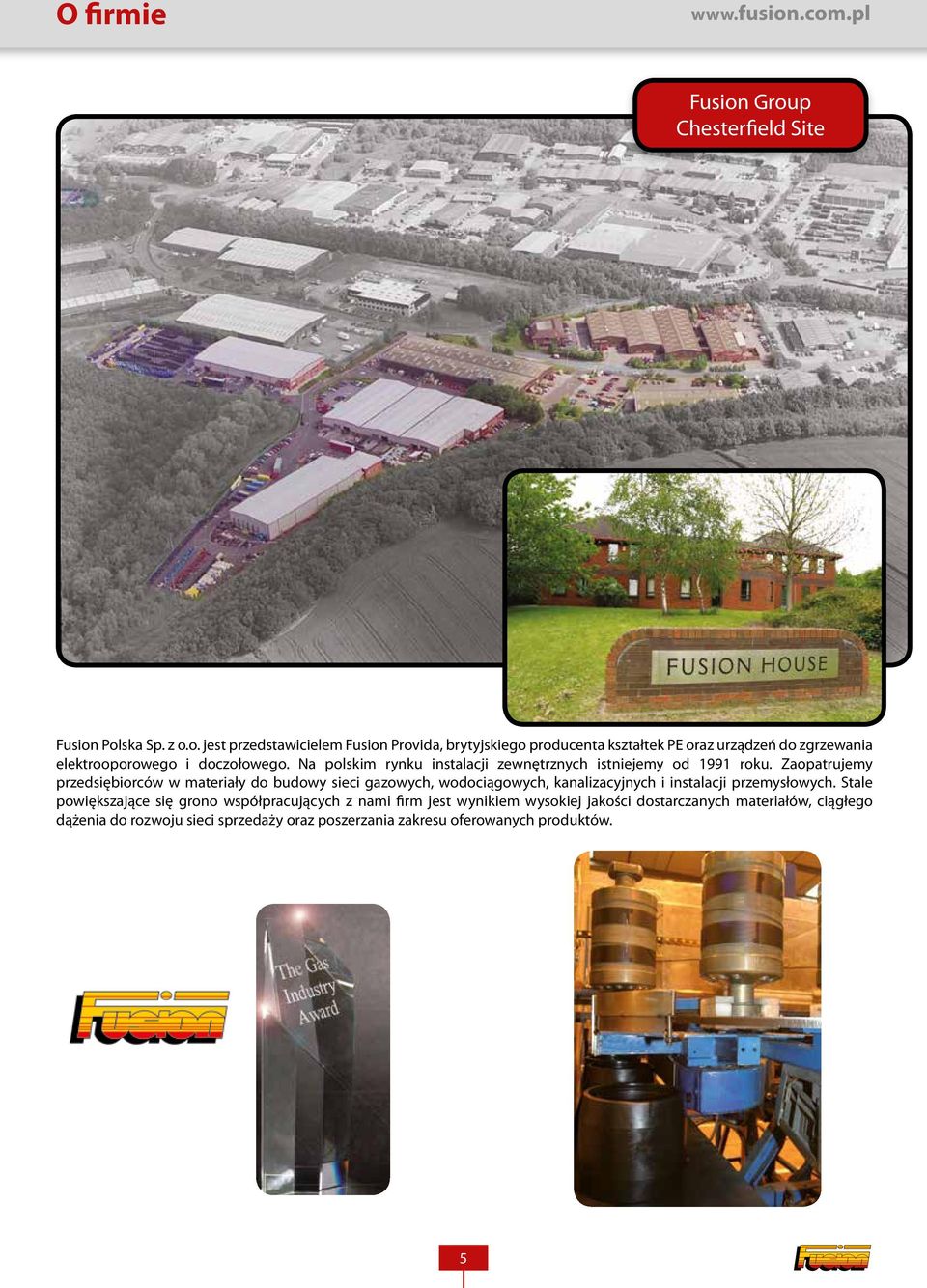

5 O firmie Fusion Group Chesterfield Site Fusion Polska Sp. z o.o. jest przedstawicielem Fusion Provida, brytyjskiego producenta kształtek PE oraz urządzeń do zgrzewania elektrooporowego i doczołowego. Na polskim rynku instalacji zewnętrznych istniejemy od 1991 roku. Zaopatrujemy przedsiębiorców w materiały do budowy sieci gazowych, wodociągowych, kanalizacyjnych i instalacji przemysłowych. Stale powiększające się grono współpracujących z nami firm jest wynikiem wysokiej jakości dostarczanych materiałów, ciągłego dążenia do rozwoju sieci sprzedaży oraz poszerzania zakresu oferowanych produktów. 5

6 Fusamatic - budowa kształtek Kształtki elektrooporowe i rury polietylenowe umożliwiają stworzenie kompletnych sieci wodociągowych, kanalizacyjnych oraz gazowych. Jako specjaliści w zakresie technologii polietylenowych oferujemy produkty najwyższej jakości, będące w stanie zaspokoić potrzeby najbardziej wymagającego użytkownika. Opracowana przez Fusion automatyczna zgrzewarka elektrooporowa QBOX gwarantuje precyzyjne wykonanie zgrzewów, a oprogramowanie JointManager to pierwszy system umożliwiający podgląd i analizę danych dotyczących zgrzewów w dowolnym miejscu za pośrednictwem Internetu. Możliwość rejestrowania i kontroli integralności złączy elektrooporowych zapewnia szereg korzyści dla wykonawców i użytkowników izolacja rezystor przyłącze przewodu 1) Fusamatic Fusamatic system automatycznego rozpoznawania i dobierania parametrów zgrzewania. Każda kształtka elektrooporowa posiada wtyk zawierający rezystor. Umożliwia on automatyczną identyfikację odpowiedniego czasu wymaganego do wykonania zgrzewu. szczelina formy korpus mosiężny 6

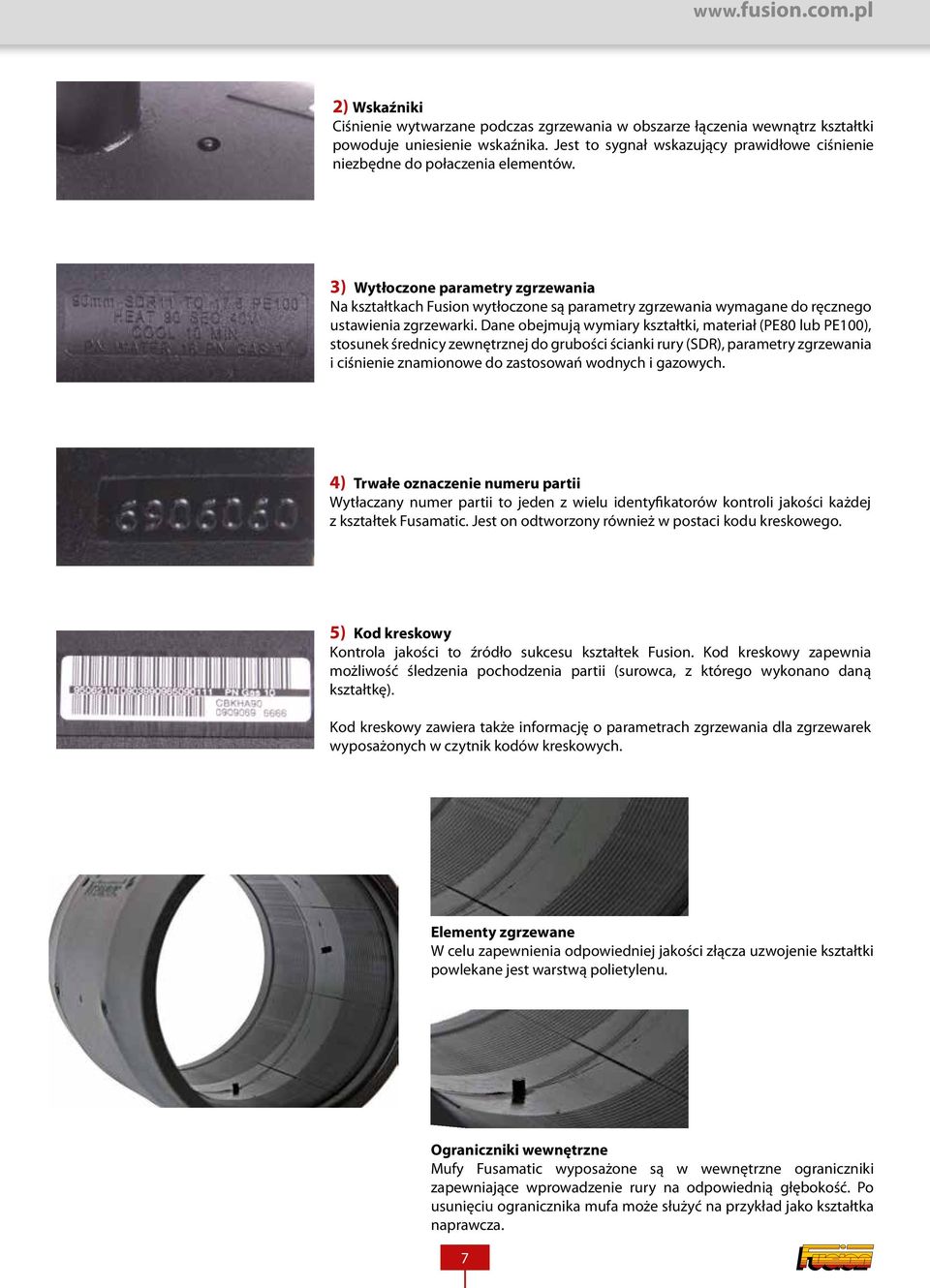

7 2) Wskaźniki Ciśnienie wytwarzane podczas zgrzewania w obszarze łączenia wewnątrz kształtki powoduje uniesienie wskaźnika. Jest to sygnał wskazujący prawidłowe ciśnienie niezbędne do połaczenia elementów. 3) Wytłoczone parametry zgrzewania Na kształtkach Fusion wytłoczone są parametry zgrzewania wymagane do ręcznego ustawienia zgrzewarki. Dane obejmują wymiary kształtki, materiał (PE80 lub PE100), stosunek średnicy zewnętrznej do grubości ścianki rury (SDR), parametry zgrzewania i ciśnienie znamionowe do zastosowań wodnych i gazowych. 4) Trwałe oznaczenie numeru partii Wytłaczany numer partii to jeden z wielu identyfikatorów kontroli jakości każdej z kształtek Fusamatic. Jest on odtworzony również w postaci kodu kreskowego. 5) Kod kreskowy Kontrola jakości to źródło sukcesu kształtek Fusion. Kod kreskowy zapewnia możliwość śledzenia pochodzenia partii (surowca, z którego wykonano daną kształtkę). Kod kreskowy zawiera także informację o parametrach zgrzewania dla zgrzewarek wyposażonych w czytnik kodów kreskowych. Elementy zgrzewane W celu zapewnienia odpowiedniej jakości złącza uzwojenie kształtki powlekane jest warstwą polietylenu. Ograniczniki wewnętrzne Mufy Fusamatic wyposażone są w wewnętrzne ograniczniki zapewniające wprowadzenie rury na odpowiednią głębokość. Po usunięciu ogranicznika mufa może służyć na przykład jako kształtka naprawcza. 7

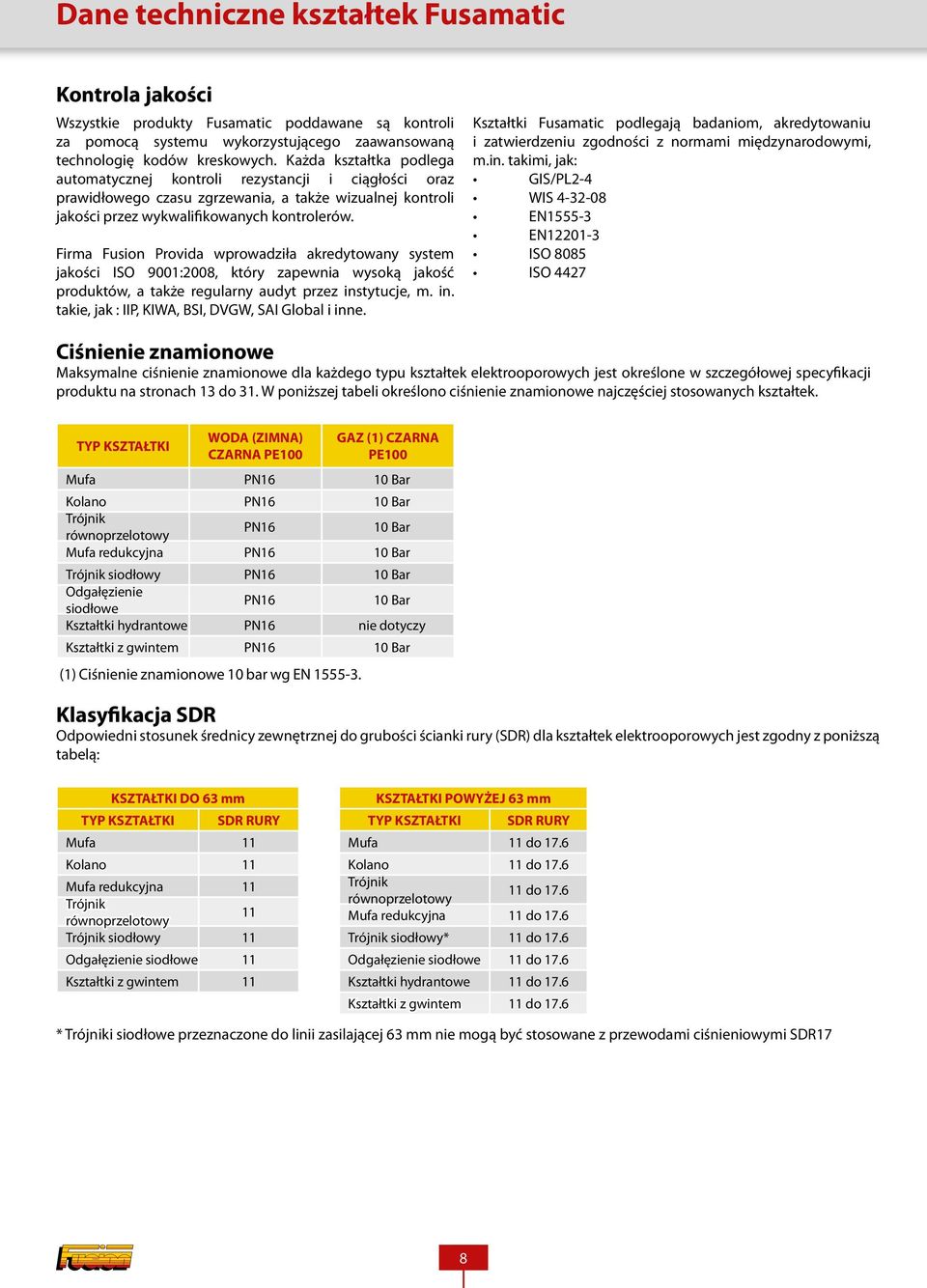

8 Dane techniczne kształtek Fusamatic Kontrola jakości Wszystkie produkty Fusamatic poddawane są kontroli za pomocą systemu wykorzystującego zaawansowaną technologię kodów kreskowych. Każda kształtka podlega automatycznej kontroli rezystancji i ciągłości oraz prawidłowego czasu zgrzewania, a także wizualnej kontroli jakości przez wykwalifikowanych kontrolerów. Firma Fusion Provida wprowadziła akredytowany system jakości ISO 9001:2008, który zapewnia wysoką jakość produktów, a także regularny audyt przez instytucje, m. in. takie, jak : IIP, KIWA, BSI, DVGW, SAI Global i inne. Kształtki Fusamatic podlegają badaniom, akredytowaniu i zatwierdzeniu zgodności z normami międzynarodowymi, m.in. takimi, jak: GIS/PL2-4 WIS EN EN ISO 8085 ISO 4427 Ciśnienie znamionowe Maksymalne ciśnienie znamionowe dla każdego typu kształtek elektrooporowych jest określone w szczegółowej specyfikacji produktu na stronach 13 do 31. W poniższej tabeli określono ciśnienie znamionowe najczęściej stosowanych kształtek. TYP KSZTAŁTKI WODA (ZIMNA) CZARNA PE100 GAZ (1) CZARNA PE100 Mufa PN16 10 Bar Kolano PN16 10 Bar Trójnik równoprzelotowy PN16 10 Bar Mufa redukcyjna PN16 10 Bar Trójnik siodłowy PN16 10 Bar Odgałęzienie siodłowe PN16 10 Bar Kształtki hydrantowe PN16 nie dotyczy Kształtki z gwintem PN16 10 Bar (1) Ciśnienie znamionowe 10 bar wg EN Klasyfikacja SDR Odpowiedni stosunek średnicy zewnętrznej do grubości ścianki rury (SDR) dla kształtek elektrooporowych jest zgodny z poniższą tabelą: KSZTAŁTKI DO 63 mm TYP KSZTAŁTKI SDR RURY Mufa 11 Kolano 11 Mufa redukcyjna 11 Trójnik równoprzelotowy 11 Trójnik siodłowy 11 Odgałęzienie siodłowe 11 Kształtki z gwintem 11 KSZTAŁTKI POWYŻEJ 63 mm TYP KSZTAŁTKI SDR RURY Mufa 11 do 17.6 Kolano 11 do 17.6 Trójnik równoprzelotowy 11 do 17.6 Mufa redukcyjna 11 do 17.6 Trójnik siodłowy* 11 do 17.6 Odgałęzienie siodłowe 11 do 17.6 Kształtki hydrantowe 11 do 17.6 Kształtki z gwintem 11 do 17.6 * Trójniki siodłowe przeznaczone do linii zasilającej 63 mm nie mogą być stosowane z przewodami ciśnieniowymi SDR17 8

9 Badania typu Kształtki systemu Fusamatic zostały dostosowane do wymagań branży gazowniczej i wodociągowej. Poddawane są ciągłym, szczegółowym badaniom w laboratorium Fusion Provida, co ma na celu potwierdzenie ich długotrwałej wytrzymałości. Poniższe informacje zawierają szczegółowe dane dotyczące typowych testów oraz ich wyniki w zestawieniu z wymaganiami dotyczącymi danych technicznych. Firma Fusion Provida posiada certyfikat ISO 9001:2008, jak również jest zarejestrowana i zatwierdzona przez British Standards Institution (Brytyjski Instytut ds. Normalizacji). Certyfikat nr FM STANDARDOWA PRÓBA KRYTERIA DANE TECHNICZNE WODY DANE TECHNICZNE GAZU 20 C Próba wodna(5000 godz.) PE80-9,5 MPa PE MPa nie dotyczy GIS/PL2-4GIS/PL C Próba wodna(1000 godz.) PE80-4 MPa PE100-5 MPa BS EN EN1555-3GIS/PL2-4GIS/ PL C Próba wodna(100 godz.) PE80-10 MPa PE100-12,4 MPa BS EN EN1555-3BS ISO C Próba wodna(170 godz.) PE80-4,6 MPa PE100-5,5 MPa BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Wytrzymałość złącza/adhezja(śred. zewn. kielicha > 90 mm) Próbki o plastyczności 75% WIS BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Wytrzymałość złącza/ zniszczenie(średnica zewnętrzna kielicha 90 mm oraz siodła) Brak pęknięć kruchych na powierzchni kontaktu złącza BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Stabilność wymiarowa(9000 godz.) W wymaganych tolerancjach po kondycjonowaniu w temp. 30 C nie dotyczy GIS/PL2-4 GIS/PL2-6 Próby materiałów (pobrane z powierzchni kontaktu złącza po cyklu zgrzewania) MFR, OIT i gęstość w określonym zakresie BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 A.R.E.L. (obciążenie rozciągające kielichów < 75 mm) Obciążenie właściwe 500 godz. w temp. 80 C nie dotyczy GIS/PL2-4 GIS/PL2-6 Wytrzymałość trójnika siodłowego na uderzenia (energia uderzenia 100 J) Brak pęknięć i nieszczelności po uderzeniu BS EN GIS/PL2-4 GIS/PL2-6 BS EN1555-3ISO 8085 Moment obrotowy noża nawiertki trójnika siodłowego <45 Nm dla 32 mm O/L < 110 NM dla 63 mm O/L nie dotyczy GIS/PL2-4 Strata ciśnienia na trójniku siodłowym Usunięcie odgałęzienia siodłowego Wartość stałej K nie dotyczy GIS/PL2-4 Uszkodzenie rury przelotowej Wewnętrzne Wewnętrzne 9

10 Przewodnik po kształtkach elektrooporowych Zasady stosowania Czynności kontrolne poprzedzające proces zgrzewania Należy stosować wyłącznie sprzęt pozbawiony zanieczyszczeń, w dobrym stanie technicznym, regularnie poddawany konserwacji, kalibracji i przeglądom. Należy upewnić się, czy obcinaki/ostrza oraz skrobaki pozbawione są zanieczyszczeń. W miarę możliwości należy zawsze używać skrobaków mechanicznych. Należy sprawdzić, czy zaciski unieruchamiające są w dobrym stanie. Przed przystąpieniem do procesu zgrzewania elektrooporowego należy wyznaczyć czyste i suche miejsce do umieszczania narzędzi i oprzyrządowania. Nie należy rozpoczynać procesu wykonywania połączeń, jeżeli nie można go przeprowadzić do końca w ramach jednej operacji roboczej. Należy: Zapoznać się z zasadami zgrzewania elektrooporowego (w razie potrzeby można odnieść się do szczegółowych informacji dostarczonych przez producenta rur) Niezależnie od warunków pogodowych, zabezpieczyć narzędzia plandeką i pokrywą podłogowej, aby zminimalizować zanieczyszczenia. W miarę możliwości zawsze używać zaślepek do rur. Zawsze wprowadzać wymagane dane w zgrzewarce. Aby zagwarantować całkowitą identyfikację, należy wprowadzić również kod operatora i kod stanowiska pracy. W celu wyrównania/unieruchomienia zawsze używać zacisków. Upewnić się, czy napięcie w zgrzewarce jest dostosowane do kształtek. Upewnić się, czy rury i kształtki, które mają być ze sobą połączone, pasują do siebie. Prostopadle odciąć końcówki rur, które mają zostać połączone mufowymi kształtkami elektrooporowymi. Kształtki montować i zgrzewać bezpośrednio po oskrobaniu rury. W przypadku używania kształtek i zgrzewarki - połączyć czerwony przewód z końcówką kształtki o czerwonym wtyku, a czarny przewód z wtykiem bezbarwnym. Każdorazowo upewnić się, czy czas zgrzewania wskazywany na wyświetlaczu zgrzewarki jest zgodny z czasem zgrzewania umieszczonym na kształtce. W przeciwnym razie należy przerwać zgrzewanie. Użyć nowej kształtki lub ręcznie wprowadzić czas zgrzewania. Upewnić się, czy przestrzegany jest zalecany czasu zgrzewania i chłodzenia. Upewnić się, czy wszystkie wskaźniki wzrosły. W przeciwnym razie, obciąć końcówkę i ponownie przeprowadzić zgrzewanie. Nawiercanie za pomocą kształtek przeprowadzić przestrzegając wymagań kontroli jakości i próby ciśnieniowej. Zawsze pamiętać, aby oznaczyć gotowe złącze numerem i datą zgodnie z danymi w zgrzewarce. Jest to istotne ze względu na identyfikację. Nie należy: Rozpoczynać zgrzewania elektrooporowego, jeżeli ukończenie procesu bez zakłóceń nie jest możliwe. Używać zabrudzonych lub zanieczyszczonych kształtek oraz kształtek, których opakowanie zostało rozerwane. Nie należy również dotykać oczyszczonych powierzchni rur. Wyjmować kształtek z opakowań na pewien czas przed przystąpieniem do zgrzewania. Przygotowanych powierzchni łączenia wystawiać na działanie wody lub wilgoci. Usuwać zacisków z kształtek dopóki nie zakończy się proces chłodzenia. Po przewierceniu rury głównej usuwać z trójnika siodłowego wbudowanej nawiertki. W RAZIE WĄTPLIWOŚCI NALEŻY ODŁĄCZYĆ KSZTAŁTKĘ. Dokładnie oskrobać powierzchnie rur i/lub powierzchnie czołowe rur. Utrzymywać w czystości oczyszczone rury i/lub powierzchnie czołowe rur oraz kształtki. 10

11 Zasady stosowania Zastosowanie chusteczek do oczyszczania PE i PP W czasie zgrzewania elektrooporowego nie zaleca się stosowania chusteczek oczyszczających. Wskazówka ta ma zastosowanie jedynie w przypadku, gdy rury zostały świeżo oskrobane, kształtki rozpakowano tuż przed użyciem, a procesy montażu i zgrzewania nastąpiły bezpośrednio po sobie. W przypadku odstąpienia od opisanych powyżej zasad, co może skutkować zanieczyszczeniem oskrobanych powierzchni rur lub rozpakowanych kształtek, należy użyć wilgotnych chusteczek do ich oczyszczenia. O ile zarówno oskrobane rury, jak i rozpakowane kształtki uległy zanieczyszczeniu, należy oczyścić je za pomocą osobnych chusteczek. Niezależnie od tego, czy czyścimy na mokro oskrobane rury i kształtki, czy tylko jeden z tych elementów, czyszczone powierzchnie należy pozostawić do wyschnięcia (nie należy dotykać wilgotnych powierzchni), po czym można je zmontować i zgrzać. W razie nie pozostawienia powierzchni złączy do wyschnięcia, ryzyko powstawania luk na powierzchni zgrzewania znacznie wzrośnie. Uwaga: W przypadku zgrzewania doczołowego nie należy używać wilgotnych chusteczek do czyszczenia powierzchni, które zostały już poddane obróbce. Zasady bezpieczeństwa Firma Fusion Provida dokłada wszelkich starań, aby poprzez odpowiedni sposób projektowania i produkcji rur, kształtek oraz oprzyrządowania zagwarantować bezpieczeństwo ich stosowania. Należy jednak pamiętać o następujących środkach ostrożności: Unikać kontaktu rozgrzanego polietylenu ze skórą. W razie urazu narażone miejsce należy schłodzić zimną wodą. Należy zasięgnąć porady lekarza. W żadnym wypadku nie wolno bez nadzoru lekarza podejmować prób usunięcia materiału, który przywarł do skóry, gdyż może to zwiększyć uraz. Nie należy przenosić ciężkich rur, kształtek lub obsługiwać oprzyrządowania bez odpowiedniego wsparcia lub pomocy urządzeń mechanicznych. Należy przestrzegać przepisów dotyczących obsługi ręcznej sprzętów. Zgodnie z zasadami BHP podczas zgrzewania elektrooporowego należy nosić odpowiednią odzież ochronną, tj. rękawice, okulary i obuwie robocze. Należy wykazać się szczególną ostrożnością podczas obsługi urządzeń elektrycznych, szczególnie, jeśli w miejscu ich działania panują wilgotne warunki. Należy przestrzegać zasad bezpieczeństwa podczas obsługi urządzeń elektrycznych. Zespoły generatorów przenośnych powinny być wyposażone w styk ochronny. NALEŻY PAMIĘTAĆ, ŻE WSZELKIE ZAPISY DOTYCZĄCE POŁĄCZEŃ SĄ PRZECHOWYWANE AUTOMATYCZNIE I POWINNY BYĆ REGULARNIE POBIERANE W CELU ZAPEWNIENIA CAŁKOWITEJ IDENTYFIKACJI I INTEGRALNOŚCI WYKONANYCH ZGRZEWÓW. 11

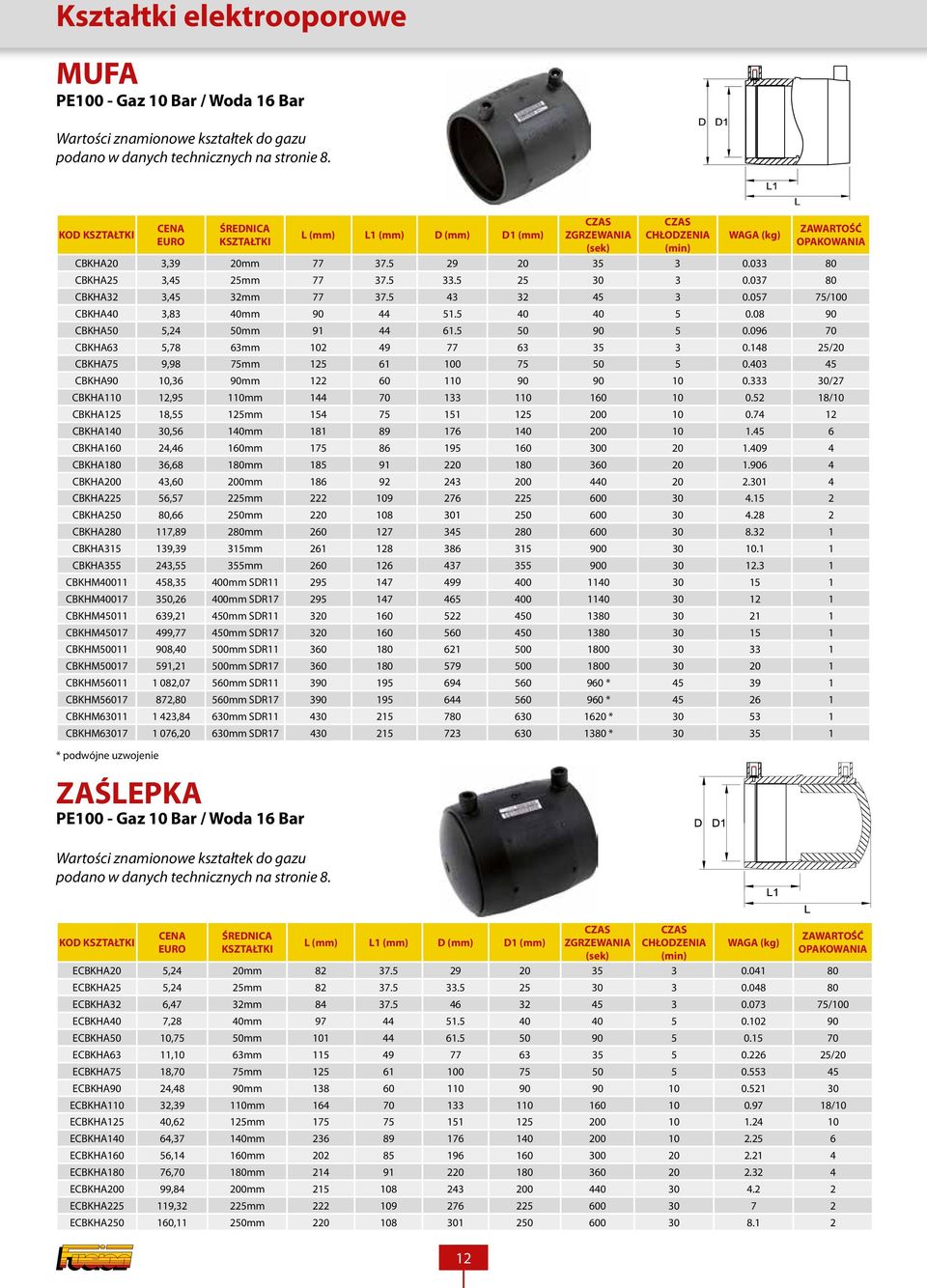

12 Kształtki elektrooporowe MUFA PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI * podwójne uzwojenie CENA EURO ŚREDNICA KSZTAŁTKI ZAŚLEPKA PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) CBKHA20 3,39 20mm CBKHA25 3,45 25mm CBKHA32 3,45 32mm /100 CBKHA40 3,83 40mm CBKHA50 5,24 50mm CBKHA63 5,78 63mm /20 CBKHA75 9,98 75mm CBKHA90 10,36 90mm /27 CBKHA110 12,95 110mm /10 CBKHA125 18,55 125mm CBKHA140 30,56 140mm CBKHA160 24,46 160mm CBKHA180 36,68 180mm CBKHA200 43,60 200mm CBKHA225 56,57 225mm CBKHA250 80,66 250mm CBKHA ,89 280mm CBKHA ,39 315mm CBKHA ,55 355mm CBKHM ,35 400mm SDR CBKHM ,26 400mm SDR CBKHM ,21 450mm SDR CBKHM ,77 450mm SDR CBKHM ,40 500mm SDR CBKHM ,21 500mm SDR CBKHM ,07 560mm SDR * CBKHM ,80 560mm SDR * CBKHM ,84 630mm SDR * CBKHM ,20 630mm SDR * KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) D (mm) D1 (mm) 12 ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) ECBKHA20 5,24 20mm ECBKHA25 5,24 25mm ECBKHA32 6,47 32mm /100 ECBKHA40 7,28 40mm ECBKHA50 10,75 50mm ECBKHA63 11,10 63mm /20 ECBKHA75 18,70 75mm ECBKHA90 24,48 90mm ECBKHA110 32,39 110mm /10 ECBKHA125 40,62 125mm ECBKHA140 64,37 140mm ECBKHA160 56,14 160mm ECBKHA180 76,70 180mm ECBKHA200 99,84 200mm ECBKHA ,32 225mm ECBKHA ,11 250mm

13 Kształtki elektrooporowe MUFA REDUKCYJNA PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) D (mm) D1 (mm) L2 (mm) D2 (mm) D3 (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) RBKHA25X20 4,02 25mm x 20mm RBKHA32X20 4,02 32mm x 20mm RBKHA32X25 4,02 32mm x 25mm RBKHA40X32 9,03 40mm x 32mm RBKHA50X32 12,86 50mm x 32mm RBKHA50X40 13,33 50mm x 40mm RBKHA63X32 12,86 63mm x 32mm RBKHA63X40 13,35 63mm x 40mm RBKHA63X50 13,35 63mm x 50mm RBKHA75X63 29,91 75mm x 63mm z RBKHA90X63 20,40 90mm x 63mm RBKHA110X63 74,07 110mm x 63mm RBKHA110X90 29,28 110mm x 90mm RBKHA125X90 41,42 125mm x 90mm RBKHA160X90 103,47 160mm x 90mm ,44 4 RBKHA160X ,47 160mm x 110mm RBKHA180X125 73,64 180mm x 125mm KOLANO 90 PE100 - Gaz 10 Bar / Woda 16 Bar. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) D1 (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) EBKHA20X90 8,04 20mm x 90º EBKHA25X90 8,04 25mm x 90º EBKHA32X90 8,04 32mm x 90º EBKHA40X90 9,27 40mm x 90º EBKHA50X90 11,20 50mm x 90º EBKHA63X90 14,53 63mm x 90º EBKHA75X90 23,51 75mm x 90º EBKHA90X90 21,61 90mm x 90º EBKHA110X90 31,20 110mm x 90º EBKHA125X90 40,53 125mm x 90º EBKHA160X90 100,78 160mm x 90º EBKHA180X90 123,72 180mm x 90º

14 Kształtki elektrooporowe KOLANO 45 PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI D (mm) D1 (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) EBKHA32X45 11,67 32mm x 45º EBKHA40X45 12,71 40mm x 45º EBKHA50X45 16,76 50mm x 45º EBKHA63X45 14,53 63mm x 45º EBKHA75X45 23,51 75mm x 45º EBKHA90X45 21,61 90mm x 45º EBKHA110X45 31,20 110mm x 45º EBKHA125X45 40,53 125mm x 45º EBKHA160X45 100,78 160mm x 45º EBKHA180X45 123,72 180mm x 45º KOLANO 22,5 PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) D (mm) D1 (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) EBKHA180X ,87 180mm x 22.5º TRÓJNIK RÓWNOPRZELOTOWY PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ETBKHA20 7,88 ETBKHA25 8,21 ETBKHA32 8,33 ETBKHA40 13,56 ETBKHA50 14,09 ETBKHA63 16,45 ETBKHA75 45,47 ETBKHA90 27,03 ETBKHA110 34,21 ETBKHA125 50,23 ETBKHA160 91,26 ETBKHA ,73 ŚREDNICA KSZTAŁTKI 20mm x 20mm x 20mm 25mm x 25mm x 25mm 32mm x 32mm x 32mm 40mm x 40mm x 40mm 50mm x 50mm x 50mm 63mm x 63mm x 63mm 75mm x 75mm x 75mm 90mm x 90mm x 90mm 110mm x 110mm x 110mm 125mm x 125mm x 125mm 160mm x 160mm x 160mm 180mm x 180mm x 180mm L (mm) L1 (mm) D (mm) D1 (mm) D2 (mm) A (mm) 14 ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) ,

15 Kształtki elektrooporowe TRÓJNIK REDUKCYJNY Produkt dostępny na zamówienie. PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) D (mm) D1 (mm) D2 (mm) A (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) RTBKHA20X32 8,97 20mm x 20mm x 32mm RTBKHA25X32 8,91 25mm x 25mm x 32mm RTBKHA50X40 16,06 50mm x 50mm x 40mm RTBKHA63X40 12,91 63mm x 63mm x 40mm RTBKHA63X50 13,64 63mm x 63mm x 50mm RTBKHA90X63 19,17 90mm x90mm x 63mm RTBKHA110X63 92,09 110mm x 110mm x 63mm RTBKHA110X90 79,11 110mm x 110mm x 90mm RTBKHA125X63 117,90 125mm x 125mm x 63mm RTBKHA125X90 97,84 125mm x 125m x 90mm RTBKHA125X110 94,64 125mm x 125mm x 110mm RTBKHA160X63 181,51 160mm x 160mm x 63mm RTBKHA160X90 161,40 160mm x 160mm x 90mm RTBKHA160X ,92 160mm x 160mm x 110mm RTBKHA160X ,92 160mm x 160mm x 125mm RTBKHA180X ,50 180mm x 180mm x 125mm TRÓJNIK Z ODEJŚCIEM KOŁNIERZOWYM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) D (mm) D1 (mm) A (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) FTBKHA63X50 na zapytanie 63mm x 50NP FTBKHA90X80 100,43 90mm x 80NP FTBKHA110X100 96,19 110mm x 100NP FTBKHA125X80 162,24 125mm x 80NP FTBKHA125X ,94 125mm x 100NP FTBKHA160X ,32 160mm x 100NP FTBKHA160X ,97 160mm x 150NP FTBKHA180X80 285,85 180mm x 80NP FTBKA180X100 na zapytanie 180mm x 100NP FTBKHA180X ,05 180mm x 150NP

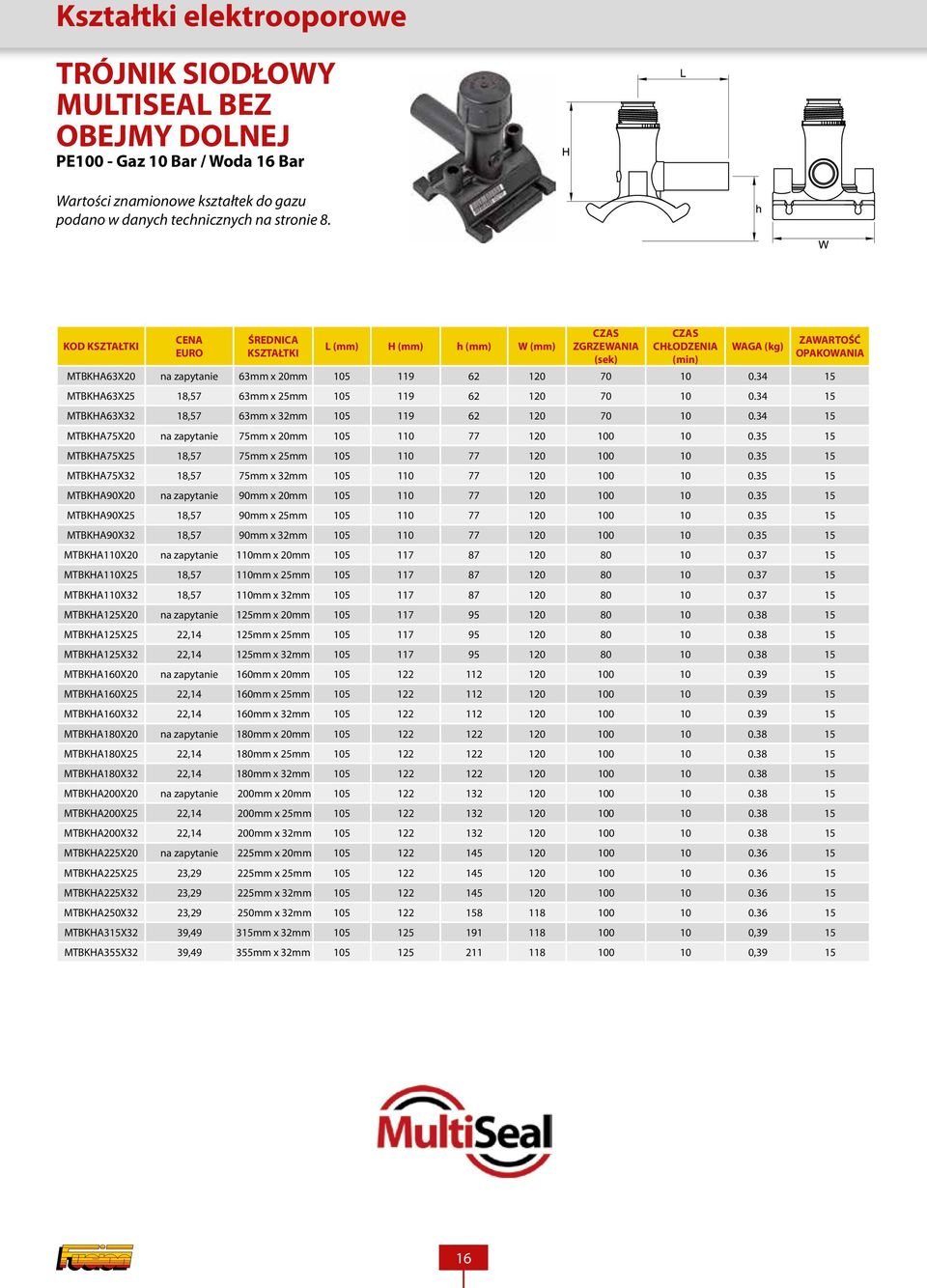

16 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL BEZ OBEJMY DOLNEJ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) H (mm) h (mm) W (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) MTBKHA63X20 na zapytanie 63mm x 20mm MTBKHA63X25 18,57 63mm x 25mm MTBKHA63X32 18,57 63mm x 32mm MTBKHA75X20 na zapytanie 75mm x 20mm MTBKHA75X25 18,57 75mm x 25mm MTBKHA75X32 18,57 75mm x 32mm MTBKHA90X20 na zapytanie 90mm x 20mm MTBKHA90X25 18,57 90mm x 25mm MTBKHA90X32 18,57 90mm x 32mm MTBKHA110X20 na zapytanie 110mm x 20mm MTBKHA110X25 18,57 110mm x 25mm MTBKHA110X32 18,57 110mm x 32mm MTBKHA125X20 na zapytanie 125mm x 20mm MTBKHA125X25 22,14 125mm x 25mm MTBKHA125X32 22,14 125mm x 32mm MTBKHA160X20 na zapytanie 160mm x 20mm MTBKHA160X25 22,14 160mm x 25mm MTBKHA160X32 22,14 160mm x 32mm MTBKHA180X20 na zapytanie 180mm x 20mm MTBKHA180X25 22,14 180mm x 25mm MTBKHA180X32 22,14 180mm x 32mm MTBKHA200X20 na zapytanie 200mm x 20mm MTBKHA200X25 22,14 200mm x 25mm MTBKHA200X32 22,14 200mm x 32mm MTBKHA225X20 na zapytanie 225mm x 20mm MTBKHA225X25 23,29 225mm x 25mm MTBKHA225X32 23,29 225mm x 32mm MTBKHA250X32 23,29 250mm x 32mm MTBKHA315X32 39,49 315mm x 32mm ,39 15 MTBKHA355X32 39,49 355mm x 32mm ,

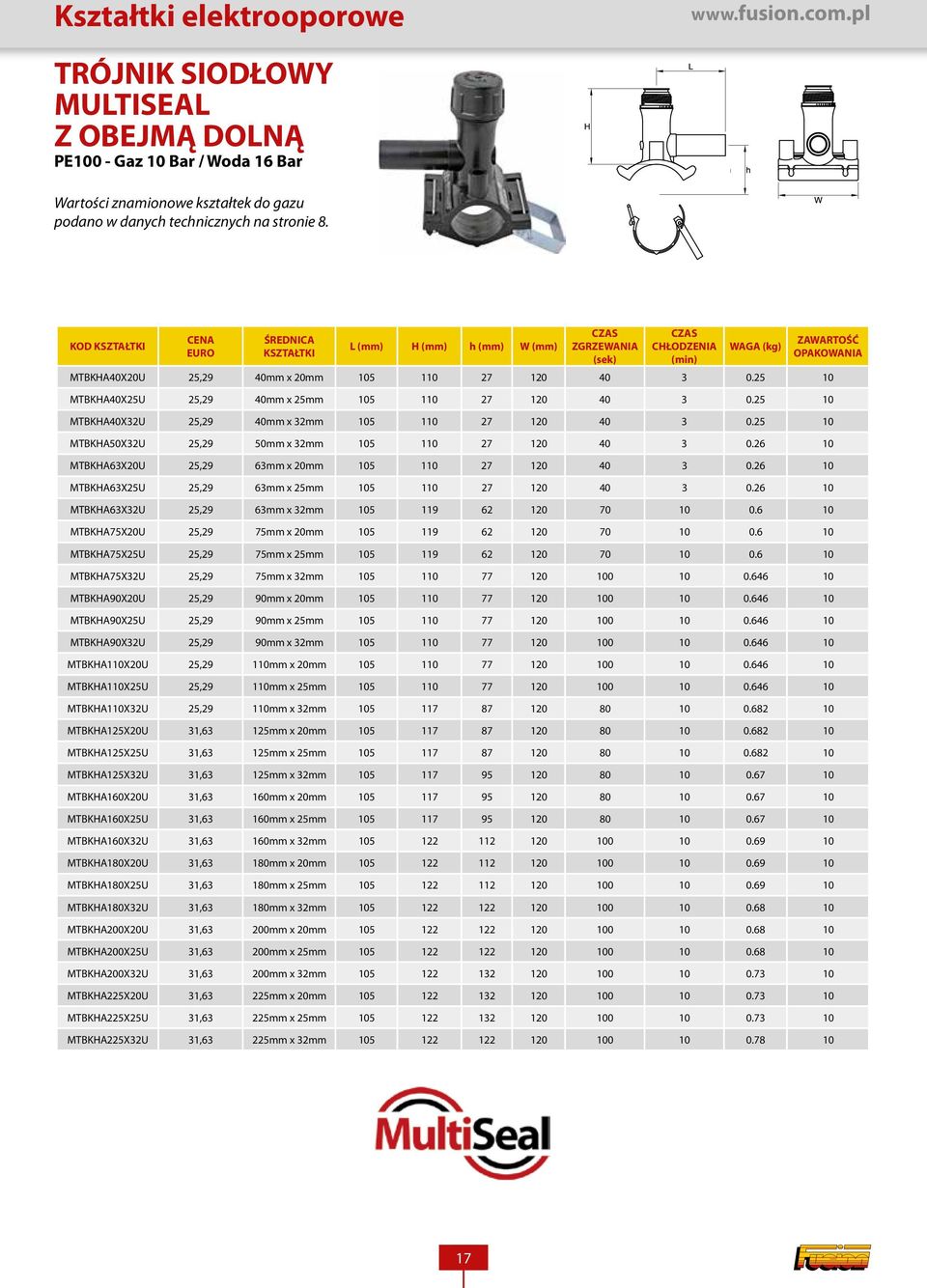

17 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) H (mm) h (mm) W (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) MTBKHA40X20U 25,29 40mm x 20mm MTBKHA40X25U 25,29 40mm x 25mm MTBKHA40X32U 25,29 40mm x 32mm MTBKHA50X32U 25,29 50mm x 32mm MTBKHA63X20U 25,29 63mm x 20mm MTBKHA63X25U 25,29 63mm x 25mm MTBKHA63X32U 25,29 63mm x 32mm MTBKHA75X20U 25,29 75mm x 20mm MTBKHA75X25U 25,29 75mm x 25mm MTBKHA75X32U 25,29 75mm x 32mm MTBKHA90X20U 25,29 90mm x 20mm MTBKHA90X25U 25,29 90mm x 25mm MTBKHA90X32U 25,29 90mm x 32mm MTBKHA110X20U 25,29 110mm x 20mm MTBKHA110X25U 25,29 110mm x 25mm MTBKHA110X32U 25,29 110mm x 32mm MTBKHA125X20U 31,63 125mm x 20mm MTBKHA125X25U 31,63 125mm x 25mm MTBKHA125X32U 31,63 125mm x 32mm MTBKHA160X20U 31,63 160mm x 20mm MTBKHA160X25U 31,63 160mm x 25mm MTBKHA160X32U 31,63 160mm x 32mm MTBKHA180X20U 31,63 180mm x 20mm MTBKHA180X25U 31,63 180mm x 25mm MTBKHA180X32U 31,63 180mm x 32mm MTBKHA200X20U 31,63 200mm x 20mm MTBKHA200X25U 31,63 200mm x 25mm MTBKHA200X32U 31,63 200mm x 32mm MTBKHA225X20U 31,63 225mm x 20mm MTBKHA225X25U 31,63 225mm x 25mm MTBKHA225X32U 31,63 225mm x 32mm

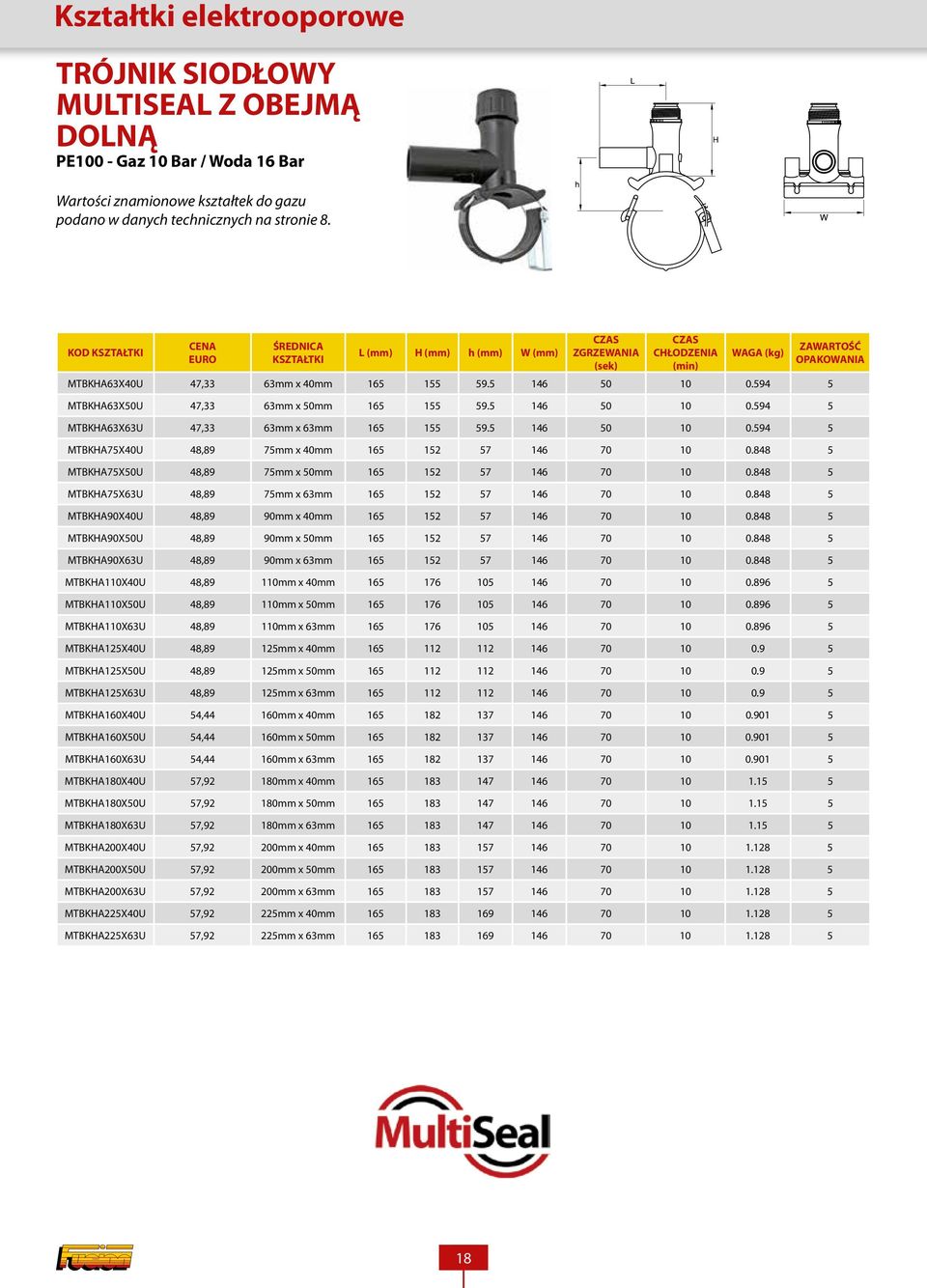

18 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) H (mm) h (mm) W (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) MTBKHA63X40U 47,33 63mm x 40mm MTBKHA63X50U 47,33 63mm x 50mm MTBKHA63X63U 47,33 63mm x 63mm MTBKHA75X40U 48,89 75mm x 40mm MTBKHA75X50U 48,89 75mm x 50mm MTBKHA75X63U 48,89 75mm x 63mm MTBKHA90X40U 48,89 90mm x 40mm MTBKHA90X50U 48,89 90mm x 50mm MTBKHA90X63U 48,89 90mm x 63mm MTBKHA110X40U 48,89 110mm x 40mm MTBKHA110X50U 48,89 110mm x 50mm MTBKHA110X63U 48,89 110mm x 63mm MTBKHA125X40U 48,89 125mm x 40mm MTBKHA125X50U 48,89 125mm x 50mm MTBKHA125X63U 48,89 125mm x 63mm MTBKHA160X40U 54,44 160mm x 40mm MTBKHA160X50U 54,44 160mm x 50mm MTBKHA160X63U 54,44 160mm x 63mm MTBKHA180X40U 57,92 180mm x 40mm MTBKHA180X50U 57,92 180mm x 50mm MTBKHA180X63U 57,92 180mm x 63mm MTBKHA200X40U 57,92 200mm x 40mm MTBKHA200X50U 57,92 200mm x 50mm MTBKHA200X63U 57,92 200mm x 63mm MTBKHA225X40U 57,92 225mm x 40mm MTBKHA225X63U 57,92 225mm x 63mm

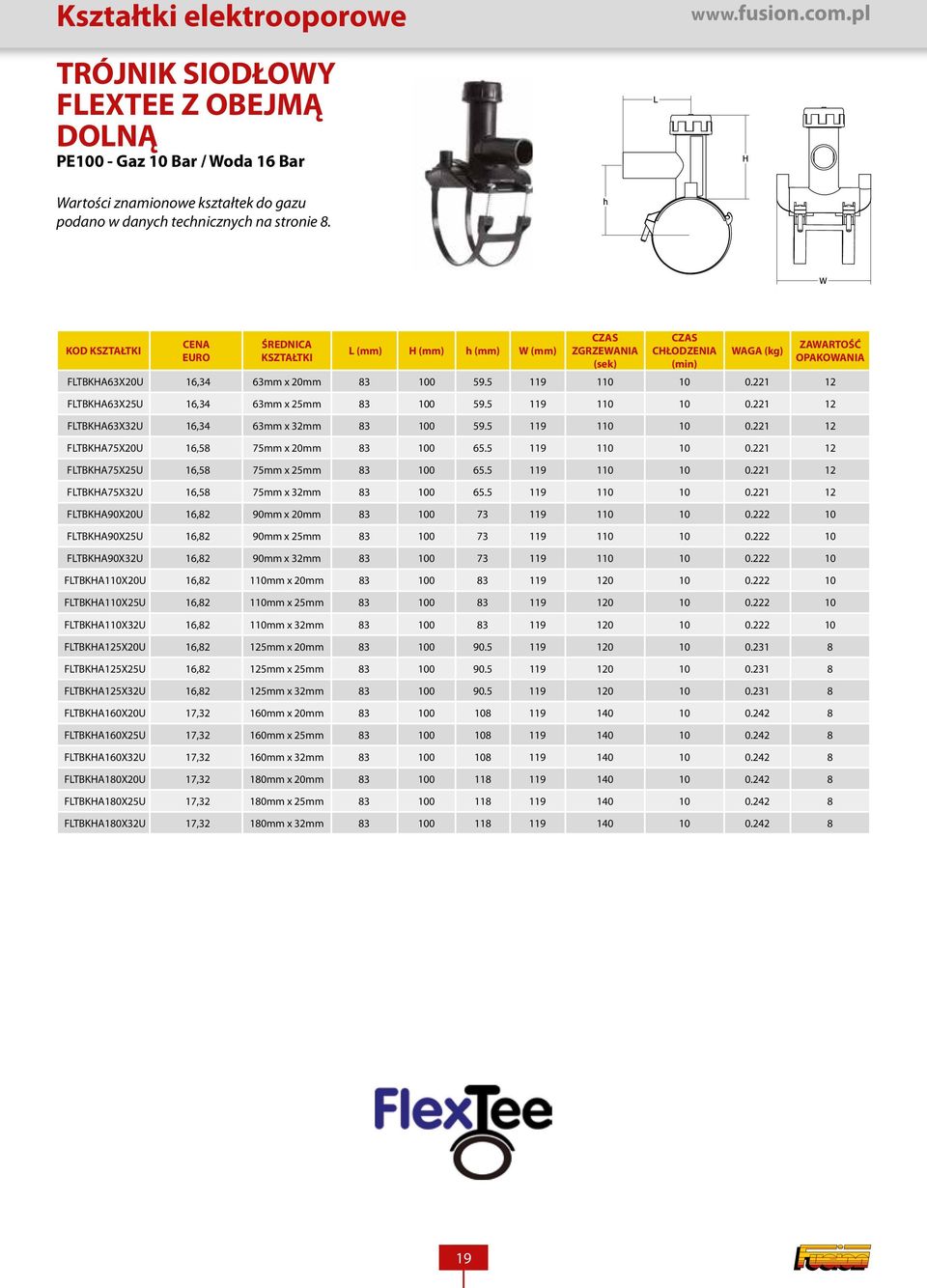

19 Kształtki elektrooporowe TRÓJNIK SIODŁOWY FLEXTEE Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) H (mm) h (mm) W (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) FLTBKHA63X20U 16,34 63mm x 20mm FLTBKHA63X25U 16,34 63mm x 25mm FLTBKHA63X32U 16,34 63mm x 32mm FLTBKHA75X20U 16,58 75mm x 20mm FLTBKHA75X25U 16,58 75mm x 25mm FLTBKHA75X32U 16,58 75mm x 32mm FLTBKHA90X20U 16,82 90mm x 20mm FLTBKHA90X25U 16,82 90mm x 25mm FLTBKHA90X32U 16,82 90mm x 32mm FLTBKHA110X20U 16,82 110mm x 20mm FLTBKHA110X25U 16,82 110mm x 25mm FLTBKHA110X32U 16,82 110mm x 32mm FLTBKHA125X20U 16,82 125mm x 20mm FLTBKHA125X25U 16,82 125mm x 25mm FLTBKHA125X32U 16,82 125mm x 32mm FLTBKHA160X20U 17,32 160mm x 20mm FLTBKHA160X25U 17,32 160mm x 25mm FLTBKHA160X32U 17,32 160mm x 32mm FLTBKHA180X20U 17,32 180mm x 20mm FLTBKHA180X25U 17,32 180mm x 25mm FLTBKHA180X32U 17,32 180mm x 32mm

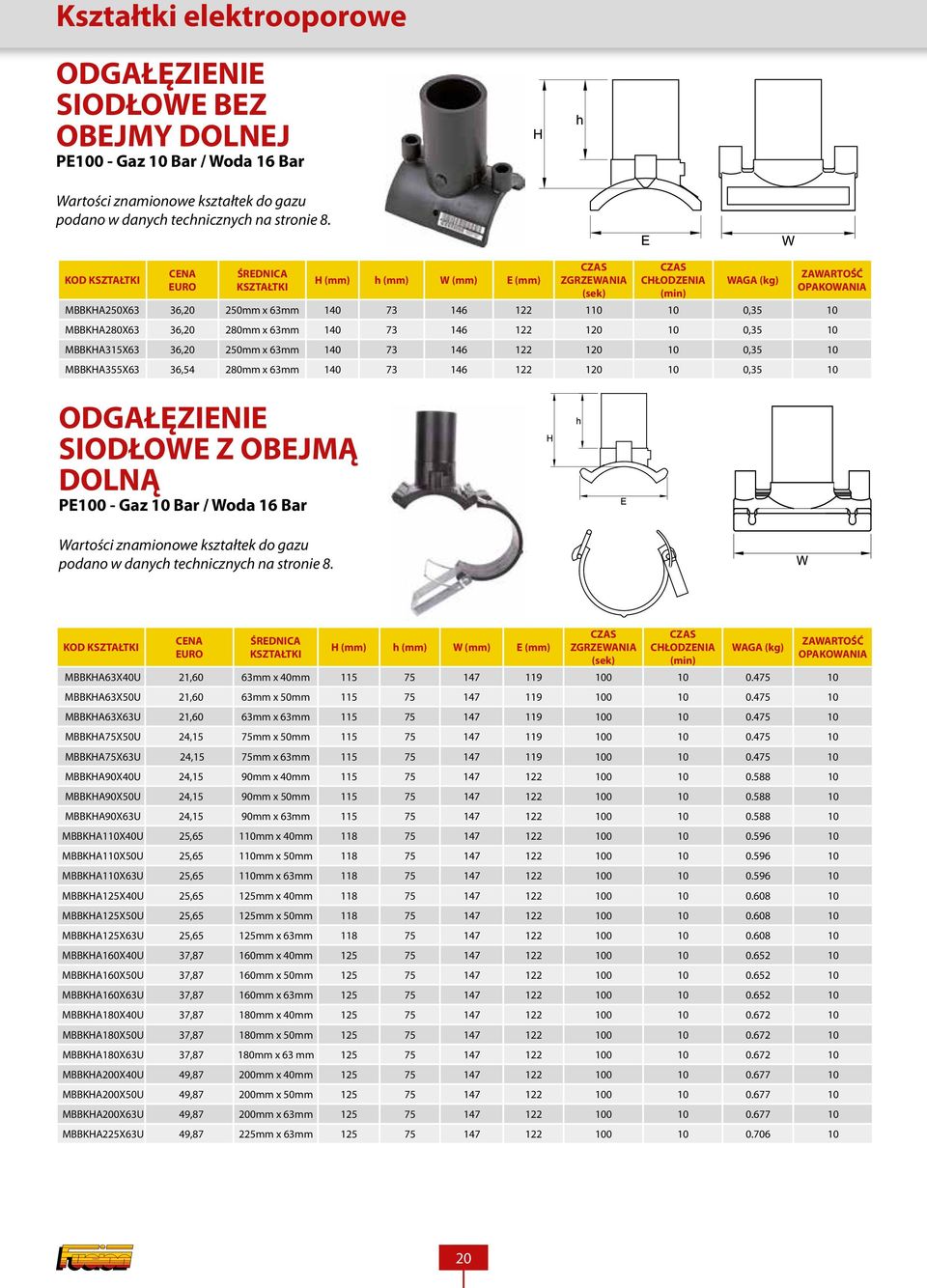

20 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE BEZ OBEJMY DOLNEJ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) h (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) MBBKHA250X63 36,20 250mm x 63mm ,35 10 MBBKHA280X63 36,20 280mm x 63mm ,35 10 MBBKHA315X63 36,20 250mm x 63mm ,35 10 MBBKHA355X63 36,54 280mm x 63mm ,35 10 ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) h (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) MBBKHA63X40U 21,60 63mm x 40mm MBBKHA63X50U 21,60 63mm x 50mm MBBKHA63X63U 21,60 63mm x 63mm MBBKHA75X50U 24,15 75mm x 50mm MBBKHA75X63U 24,15 75mm x 63mm MBBKHA90X40U 24,15 90mm x 40mm MBBKHA90X50U 24,15 90mm x 50mm MBBKHA90X63U 24,15 90mm x 63mm MBBKHA110X40U 25,65 110mm x 40mm MBBKHA110X50U 25,65 110mm x 50mm MBBKHA110X63U 25,65 110mm x 63mm MBBKHA125X40U 25,65 125mm x 40mm MBBKHA125X50U 25,65 125mm x 50mm MBBKHA125X63U 25,65 125mm x 63mm MBBKHA160X40U 37,87 160mm x 40mm MBBKHA160X50U 37,87 160mm x 50mm MBBKHA160X63U 37,87 160mm x 63mm MBBKHA180X40U 37,87 180mm x 40mm MBBKHA180X50U 37,87 180mm x 50mm MBBKHA180X63U 37,87 180mm x 63 mm MBBKHA200X40U 49,87 200mm x 40mm MBBKHA200X50U 49,87 200mm x 50mm MBBKHA200X63U 49,87 200mm x 63mm MBBKHA225X63U 49,87 225mm x 63mm

21 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) h (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) BBKHA40X20U 22,61 40mm x 20mm BBKHA40X25U 23,80 40mm x 25mm BBKHA40X32U 22,61 40mm x 32mm BBKHA63X20U 23,94 63mm x 20mm BBKHA63X25U 23,94 63mm x 25mm BBKHA63X32U 25,23 63mm x 32mm BBKHA63X40U 23,94 63mm x 40mm TBC TBC BBKHA63X50U 23,94 63mm x 50mm TBC TBC BBKHA63X63U 27,93 63mm x 63mm TBC TBC BBKHA90X20U 31,93 90mm x 20mm BBKHA90X25U 31,93 90mm x 25mm BBKHA90X32U 31,93 90mm x 32mm BBKHA90X40U 31,93 90mm x 40mm BBKHA90X50U 31,93 90mm x 50mm BBKHA90X63U 31,93 90mm x 63mm ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) h (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) BBKHA90X90U 48,02 90mm x 90mm BBKHA110X90U 48,11 110mm x 90mm BBKHA125X90U 55,65 125mm x 90mm BBKHA160X90U 86,11 160mm x 90mm BBKHA180X90U 89,00 180mm x 90mm BBKHA200X90U 106,35 200mm x 90mm BBKHA225X90U 85,36 225mm x 90mm BBKHA250X90U 95,83 250mm x 90mm BBKHA160X110U 88,00 160mm x 110mm BBKHA180X110U 89,00 180mm x 110mm BBKHA180X125U 89,00 180mm x 125mm

22 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ 1 PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. 1 Do wykonywania nawiertek pod ciśnieniem o dużej średnicy. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) FBBKA110X80U na zapytanie 110mm x 80NP FBBKA125X80U na zapytanie 125mm x 80NP FBBKA180X80U na zapytanie 180mm x 80NP FBBKA180X100U na zapytanie 180mm x 100NP FBBKA225X80U na zapytanie 225mm x 80NP FBBKHM225X100DP na zapytanie 225mm x 100NP FBBKHM250X100DP na zapytanie 250mm x 100NP ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ - FASTCUT PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) FBBKHM250X200DP 2 082,08 250mm x 200NP FBBKHM315X150DP 2 082,08 315mm x 150NP FBBKHM315X250DP 2 449,82 315mm x 250NP FBBKHM355X150DP 2 557,98 355mm x 150NP FBBKHM355X250DP 2 557,98 355mm x 250NP FBBKHM400X150DP 3 601,73 400mm x 150NP FBBKHM400X250DP 3 601,73 400mm x 250NP FBBKHM450X250DP na zapytanie 450mm x 250NP FBBKHM500X250DP 6 400,37 500mm x 250NP ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ - FASTCUT FLOWSTOP PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) FBBKHM315X150DPF na zapytanie 315mm x 150NP FBBKHM355X150DPF na zapytanie 355mm x 150NP FBBKHM400X150DPF na zapytanie 400mm x 150NP

23 Kształtki elektrooporowe MUFA Z GWINTEM ZEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) ZCBKHA25X0.8 19,11 25mm x 3/4" ZCBKHA32X0.5 37,21 32mm x 1/2" ZCBKHA32X0.8 19,57 32mm x 3/4" ZCBKHA32X1 23,49 32mm x 1" ZCBKHA32X1.3 29,97 32mm x 1¼" ZCBKHA32X1.5 30,31 32mm x 11½" ZCBKHA40X1 34,83 40mm x 1" ZCBKHA40X1.3 33,35 40mm x 1¼" ZCBKHA40X1.5 34,83 40mm x 1½" ZCBKHA40X2 39,23 40mm x 2" ZCBKHA50X1 40,57 50mm x 1" ZCBKHA50X1.3 40,93 50mm x 1" ZCBKHA50X1.5 38,12 50mm x 1½" ZCBKHA50X2 44,48 50mm x 2" ZCBKHA63X1.3 50,61 63mm x 1¼" ZCBKHA63X1.5 50,12 63mm x 1½" ZCBKHA63X2 50,61 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej muf elektrooporowych na stronie 12. MUFA Z GWINTEM WEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) XCBKHA25X ,54 25mm x 3/4" XCBKHA32X1 24,46 32mm x 1" XCBKHA40X1 34,82 40mm x 1" XCBKHA40X1.3 33,35 40mm x 1¼" XCBKHA40X1.5 34,34 40mm x 1½" XCBKHA50X1.5 37,65 50mm x 1½" XCBKHA50X2 45,74 50mm x 2" XCBKHA63X1.5 50,13 63mm x 1½" XCBKHA63X2 50,61 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej muf elektrooporowychna stronie

24 Kształtki elektrooporowe KOLANO 90 Z GWINTEM ZEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) ZEBKHA25X ,08 25mm x 3/4" ZEBKHA32X ,73 32mm x 1/2" ZEBKHA32X ,73 32mm x 3/4" ZEBKHA32X901 38,12 32mm x 1" ZEBKHA32X ,12 32mm x 1¼" ZEBKHA32X ,98 32mm x 1½" ZEBKHA40X901 48,40 40mm x 1" ZEBKHA40X ,62 40mm x 1¼" ZEBKA40X ,40 40mm x 1½" ZEBKHA40X902 53,72 40mm x 2" ZEBKHA50X901 55,95 50mm x 1" ZEBKHA50X ,76 50mm x 1" ZEBKHA50X ,98 50mm x 1½" ZEBKHA50X902 60,68 50mm x 2" ZEBKHA63X ,96 63mm x 1¼" ZEBKHA63X ,39 63mm x 1½" ZEBKHA63X902 70,96 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 90 o na stronie 13. KOLANO 90 Z GWINTEM WEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) XEBKHA25X ,92 25mm x 3/4" XEBKHA32X901 34,62 32mm x 1" XEBKHA40X901 48,40 40mm x 1" XEBKHA40X ,62 40mm x 1¼" XEBHA40X ,81 40mm x 1½" XEBKHA50X ,42 50mm x 1½" XEBKHA50X902 61,27 50mm x 2" XEBKHA63X ,39 63mm x 1½" XEBKHA63X902 70,96 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 90 o na stronie

25 Kształtki elektrooporowe KOLANO 45 Z GWINTEM ZEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) ZEBKHA32X451 33,46 32mm x 1" ZEBKHA32X ,12 32mm x 1¼ ZEBKHA32X ,47 32mm x 1½ ZEBKHA40X ,62 40mm x 1¼" ZEBKHA40X ,40 40mm x 1½" ZEBKHA40X452 53,72 40mm x 2" ZEBKHA50X451 57,68 50mm x 1" ZEBKHA50X ,49 50mm x 1¼" ZEBKHA50X ,70 50mm x 1½" ZEBKHA50X452 62,40 50mm x 2" ZEBKHA63X ,39 63mm x 1¼ ZEBKHA63X ,96 63mm x 1½ ZEBKHA63X452 70,96 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 45 o na stronie 14. KOLANO 45 Z GWINTEM WEWNĘTRZNYM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI L (mm) L1 (mm) L2 (mm) D (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) XEBKHA32X451 34,62 32mm x 1" XEBKHA40X451 48,40 40mm x 1" XEBKHA40X ,62 40mm x 1¼" XEBKHA40X ,81 40mm x 1½" XEBKHA50X ,14 50mm x 1½" XEBKHA50X452 62,96 50mm x 2" XEBKHA63X ,39 63mm x 1½" XEBKHA63X452 70,96 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 45 o na stronie

26 Kształtki elektrooporowe SIODŁO DO BALONOWANIA PE100 - Gaz 10 Bar / Woda 16 Bar Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. Czerwona nasadka zabezpiecza gwint zewnętrzny KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) h (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) XBBKHA90X ,09 90mm x 2½" XBBKHA110X ,39 110mm x 2½" XBBKHA125X ,47 125mm x 2½" XBBKHA160X ,71 160mm x 2½" XBBKHA180X ,72 180mm x 2½" XBBKHA200X ,10 200mm x 2½" XBBKHA225X ,71 225mm x 2½" XBBKHA250X ,55 250mm x 2½" ODGAŁĘZIENIE SIODŁOWE Z GWINTEM PE100 - Gaz 10 Bar / Woda 16 Bar Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. KOD KSZTAŁTKI CENA EURO ŚREDNICA KSZTAŁTKI H (mm) W (mm) E (mm) ZGRZEWANIA (sek) CHŁODZENIA (min) WAGA (kg) XBBKHA63X ,47 63mm x 1¼" XBBKHA63X ,78 63mm x 1½" XBBKHA90X ,68 90mm x 1¼" XBBKHA90X ,17 90mm x 1½" XBBKHA90X2 144,17 90mm x 2" XBBKHA110X ,61 110mm x 1¼" XBBKHA110X ,56 110mm x 1½" XBBKHA110X2 115,23 110mm x 2" XBBKHA125X ,95 125mm x 1¼" XBBKHA125X ,43 125mm x 1½" XBBKHA125X2 118,98 125mm x 2" XBBKHA160X ,96 160mm x 1¼" XBBKHA160X ,21 160mm x 1½" XBBKHA160X2 142,78 160mm x 2" XBBKHA180X ,24 180mm x 1¼" XBBKHA180X ,99 180mm x 1½" XBBKHA180X2 179,33 180mm x 2" XBBKHA200X2 146,31 200mm x 2" XBBKHA225X2 152,39 225mm x 2" XBBKHA250X2 144,83 250mm x 2"
