1 KATALOG DRZWI 2010

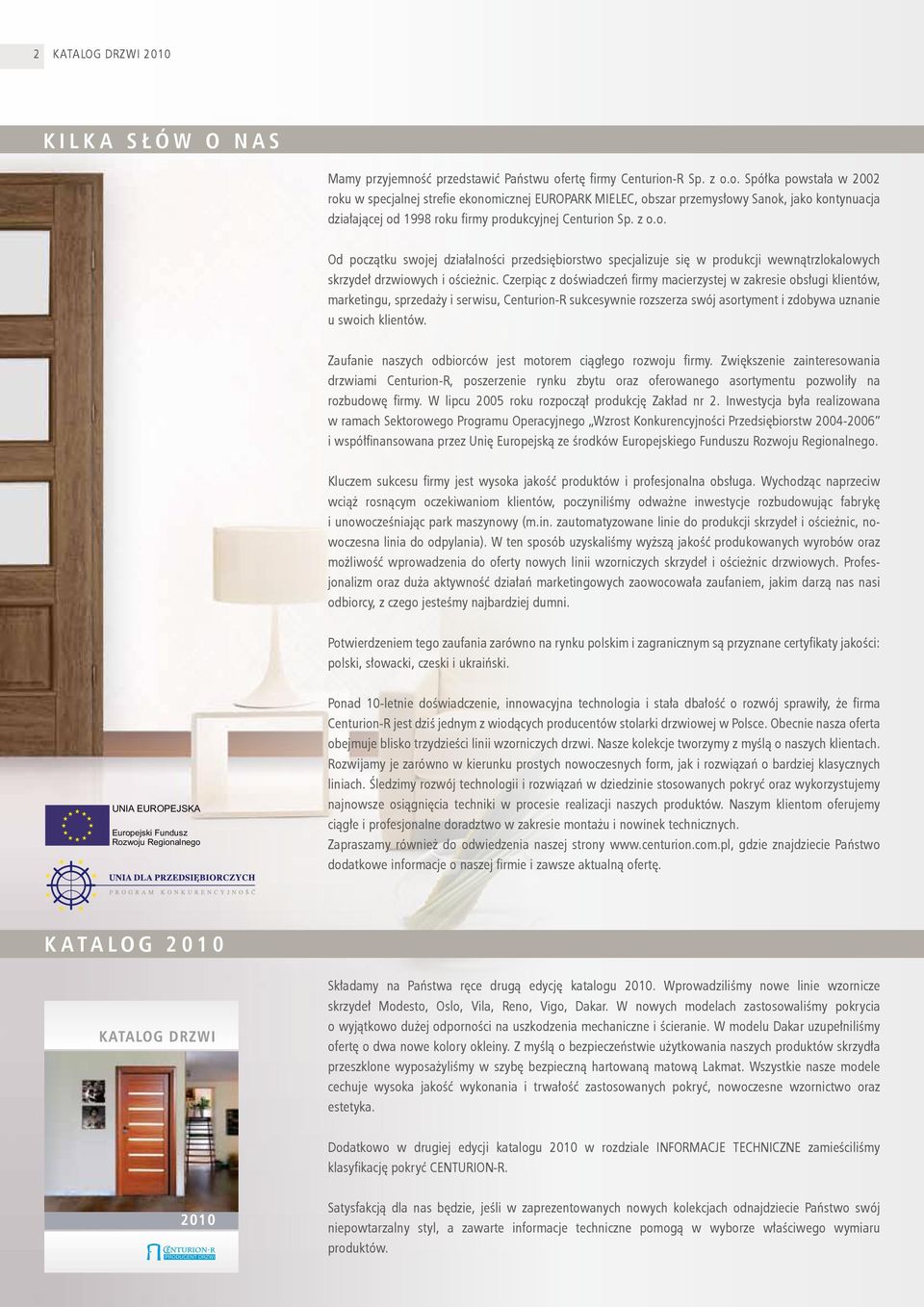

2 2 KATALOG DRZWI 2010 K I L K A S Ł Ó W O N A S Mamy przyjemność przedstawić Państwu ofertę firmy Centurion-R Sp. z o.o. Spółka powstała w 2002 roku w specjalnej strefie ekonomicznej EUROPARK MIELEC, obszar przemysłowy Sanok, jako kontynuacja działającej od 1998 roku firmy produkcyjnej Centurion Sp. z o.o. Od początku swojej działalności przedsiębiorstwo specjalizuje się w produkcji wewnątrzlokalowych skrzydeł drzwiowych i ościeżnic. Czerpiąc z doświadczeń firmy macierzystej w zakresie obsługi klientów, marketingu, sprzedaży i serwisu, Centurion-R sukcesywnie rozszerza swój asortyment i zdobywa uznanie u swoich klientów. Zaufanie naszych odbiorców jest motorem ciągłego rozwoju firmy. Zwiększenie zainteresowania drzwiami Centurion-R, poszerzenie rynku zbytu oraz oferowanego asortymentu pozwoliły na rozbudowę firmy. W lipcu 2005 roku rozpoczął produkcję Zakład nr 2. Inwestycja była realizowana w ramach Sektorowego Programu Operacyjnego Wzrost Konkurencyjności Przedsiębiorstw i współfinansowana przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego. Kluczem sukcesu firmy jest wysoka jakość produktów i profesjonalna obsługa. Wychodząc naprzeciw wciąż rosnącym oczekiwaniom klientów, poczyniliśmy odważne inwestycje rozbudowując fabrykę i unowocześniając park maszynowy (m.in. zautomatyzowane linie do produkcji skrzydeł i ościeżnic, nowoczesna linia do odpylania). W ten sposób uzyskaliśmy wyższą jakość produkowanych wyrobów oraz możliwość wprowadzenia do oferty nowych linii wzorniczych skrzydeł i ościeżnic drzwiowych. Profesjonalizm oraz duża aktywność działań marketingowych zaowocowała zaufaniem, jakim darzą nas nasi odbiorcy, z czego jesteśmy najbardziej dumni. Potwierdzeniem tego zaufania zarówno na rynku polskim i zagranicznym są przyznane certyfikaty jakości: polski, słowacki, czeski i ukraiński. UNIA EUROPEJSKA Europejski Fundusz Rozwoju Regionalnego Ponad 10-letnie doświadczenie, innowacyjna technologia i stała dbałość o rozwój sprawiły, że firma Centurion-R jest dziś jednym z wiodących producentów stolarki drzwiowej w Polsce. Obecnie nasza oferta obejmuje blisko trzydzieści linii wzorniczych drzwi. Nasze kolekcje tworzymy z myślą o naszych klientach. Rozwijamy je zarówno w kierunku prostych nowoczesnych form, jak i rozwiązań o bardziej klasycznych liniach. Śledzimy rozwój technologii i rozwiązań w dziedzinie stosowanych pokryć oraz wykorzystujemy najnowsze osiągnięcia techniki w procesie realizacji naszych produktów. Naszym klientom oferujemy ciągłe i profesjonalne doradztwo w zakresie montażu i nowinek technicznych. Zapraszamy również do odwiedzenia naszej strony gdzie znajdziecie Państwo dodatkowe informacje o naszej firmie i zawsze aktualną ofertę. K A T A L O G Składamy na Państwa ręce drugą edycję katalogu Wprowadziliśmy nowe linie wzornicze skrzydeł Modesto, Oslo, Vila, Reno, Vigo, Dakar. W nowych modelach zastosowaliśmy pokrycia o wyjątkowo dużej odporności na uszkodzenia mechaniczne i ścieranie. W modelu Dakar uzupełniliśmy ofertę o dwa nowe kolory okleiny. Z myślą o bezpieczeństwie użytkowania naszych produktów skrzydła przeszklone wyposażyliśmy w szybę bezpieczną hartowaną matową Lakmat. Wszystkie nasze modele cechuje wysoka jakość wykonania i trwałość zastosowanych pokryć, nowoczesne wzornictwo oraz estetyka. Dodatkowo w drugiej edycji katalogu 2010 w rozdziale INFORMACJE TECHNICZNE zamieściliśmy klasyfikację pokryć CENTURION-R. Satysfakcją dla nas będzie, jeśli w zaprezentowanych nowych kolekcjach odnajdziecie Państwo swój niepowtarzalny styl, a zawarte informacje techniczne pomogą w wyborze właściwego wymiaru produktów.

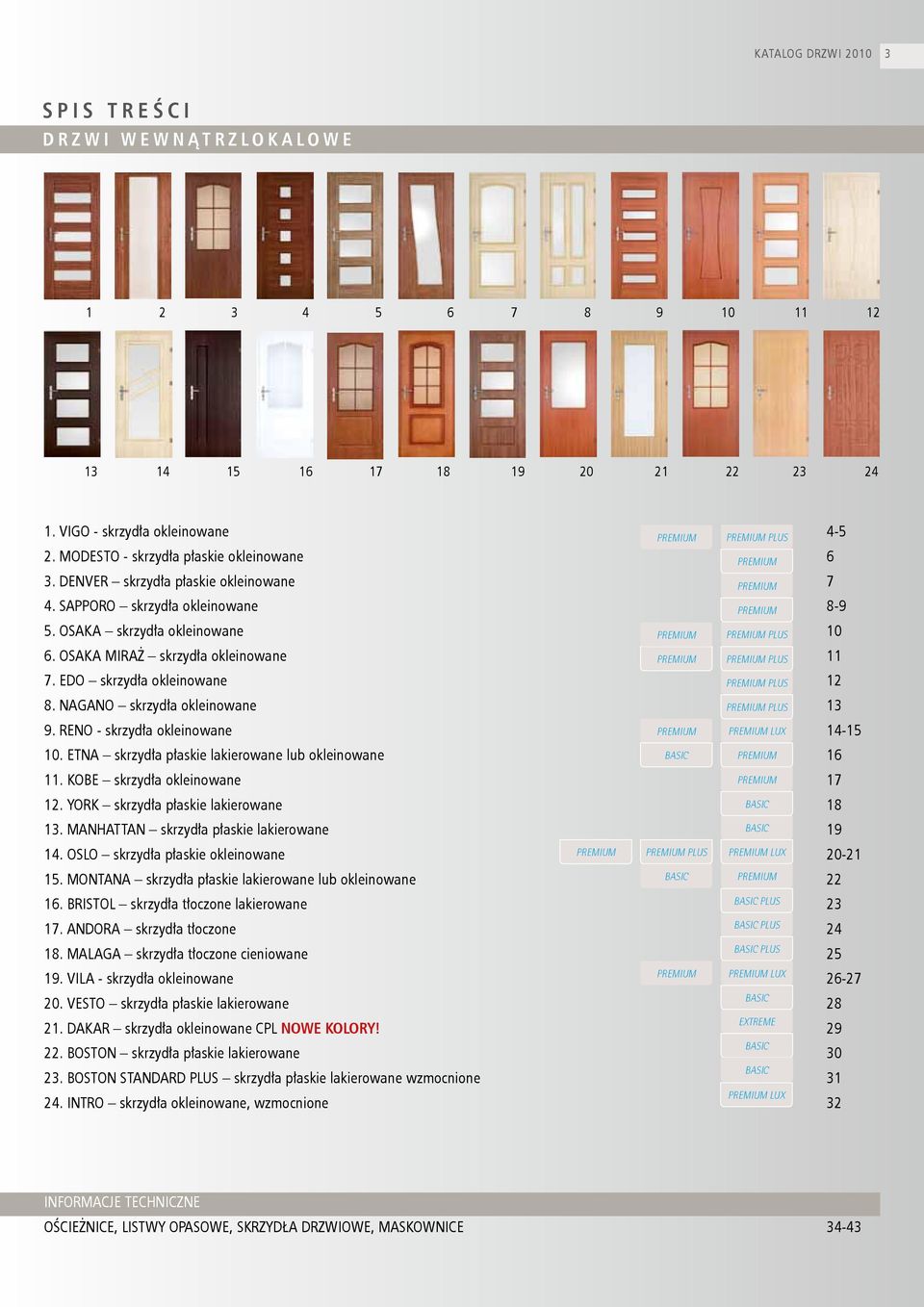

3 KATALOG DRZWI S P I S T R E Ś C I D R Z W I W E W N Ą T R Z L O K A L O W E VIGO - skrzydła okleinowane MODESTO - skrzydła płaskie okleinowane 6 3. DENVER skrzydła płaskie okleinowane 7 4. SAPPORO skrzydła okleinowane OSAKA skrzydła okleinowane OSAKA MIRAŻ skrzydła okleinowane EDO skrzydła okleinowane PREMIUM PLUS NAGANO skrzydła okleinowane PREMIUM PLUS RENO - skrzydła okleinowane PREMIUM PREMIUM LUX ETNA skrzydła płaskie lakierowane lub okleinowane BASIC PREMIUM KOBE skrzydła okleinowane PREMIUM YORK skrzydła płaskie lakierowane BASIC MANHATTAN skrzydła płaskie lakierowane BASIC OSLO skrzydła płaskie okleinowane PREMIUM PREMIUM PLUS PREMIUM LUX MONTANA skrzydła płaskie lakierowane lub okleinowane BASIC PREMIUM BRISTOL skrzydła tłoczone lakierowane BASIC PLUS ANDORA skrzydła tłoczone BASIC PLUS MALAGA skrzydła tłoczone cieniowane VILA - skrzydła okleinowane VESTO skrzydła płaskie lakierowane DAKAR skrzydła okleinowane CPL NOWE KOLORY! BOSTON skrzydła płaskie lakierowane BOSTON STANDARD PLUS skrzydła płaskie lakierowane wzmocnione INTRO skrzydła okleinowane, wzmocnione 32 PREMIUM PREMIUM PREMIUM PREMIUM PREMIUM PLUS PREMIUM PREMIUM PREMIUM PREMIUM PLUS PREMIUM PLUS BASIC PLUS PREMIUM LUX BASIC EXTREME BASIC BASIC PREMIUM LUX INFORMACJE TECHNICZNE, LISTWY OPASOWE, SKRZYDŁA DRZWIOWE, MASKOWNICE 34-43

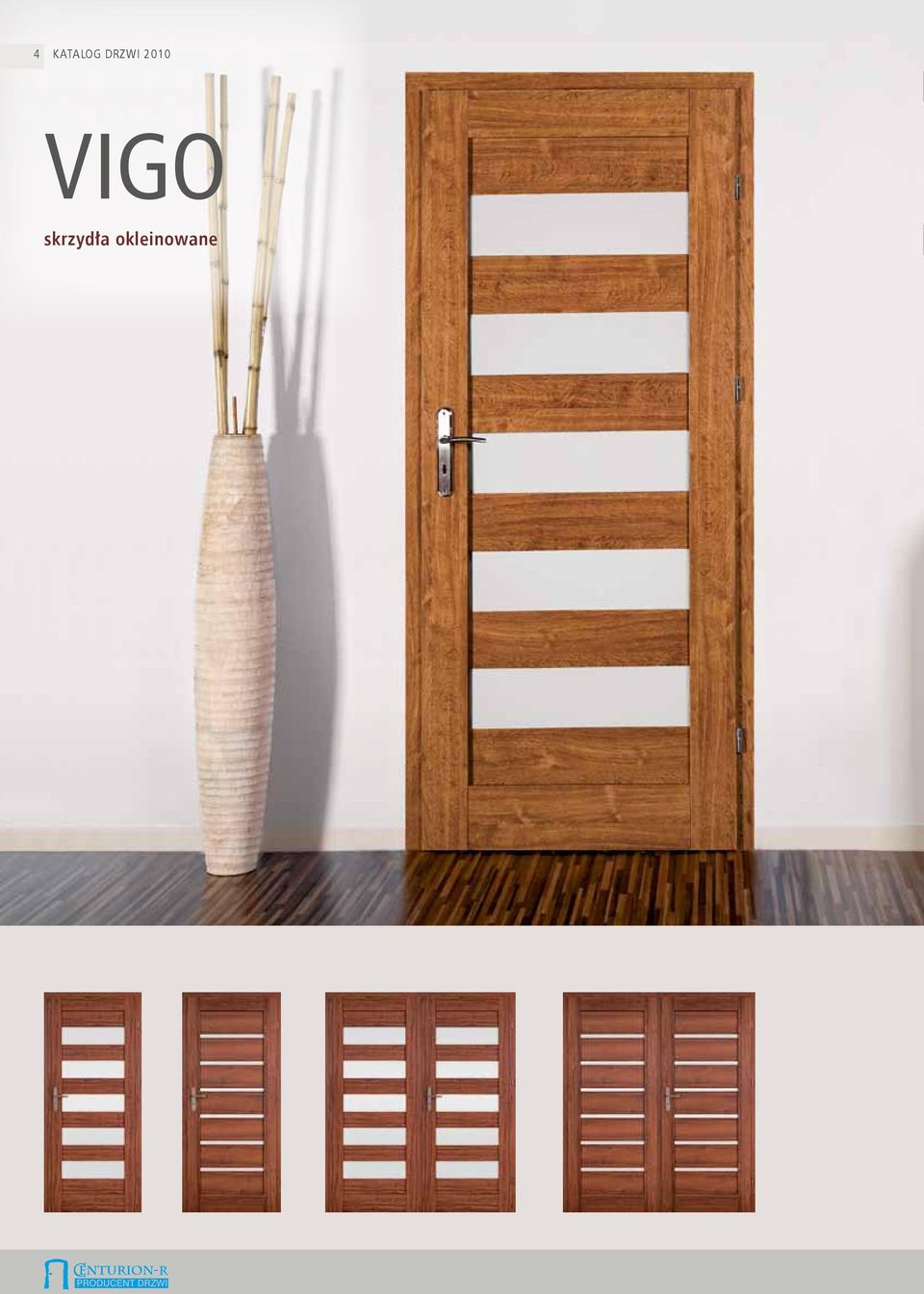

4 4 KATALOG DRZWI 2010 VIGO skrzydła okleinowane

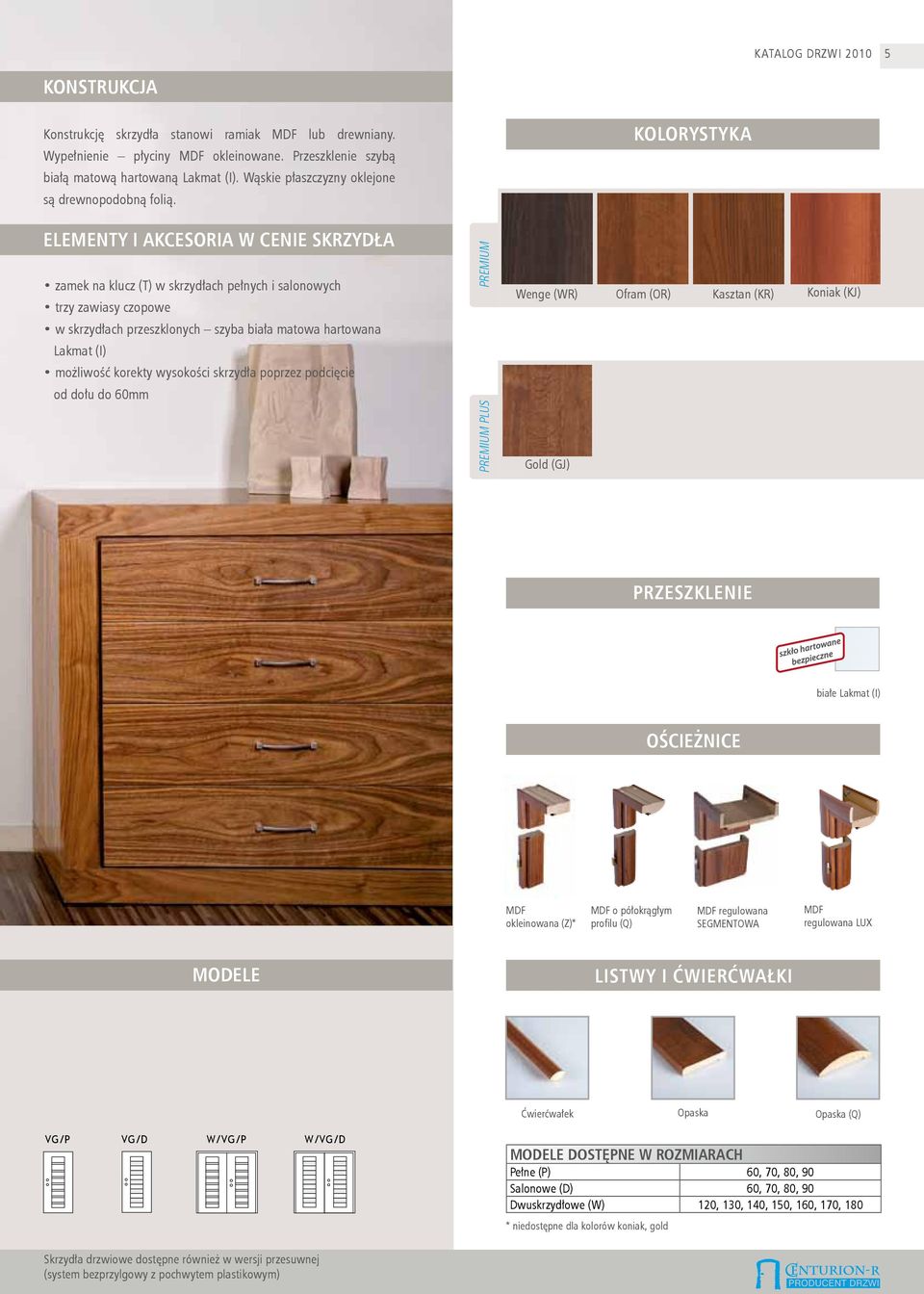

5 KATALOG DRZWI Konstrukcję skrzydła stanowi ramiak lub drewniany. Wypełnienie płyciny okleinowane. Przeszklenie szybą białą matową hartowaną Lakmat (I). Wąskie płaszczyzny oklejone są drewnopodobną folią. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych i salonowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa hartowana Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PREMIUM PREMIUM PLUS Wenge (WR) Gold (GJ) Ofram (OR) Kasztan (KR) Koniak (KJ) PRZESZKLENIE białe Lakmat (I) okleinowana (Z)* o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX Ćwierćwałek Opaska Opaska (Q) VG/P VG/D W/VG/P W/VG/D Pełne (P) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 * niedostępne dla kolorów koniak, gold Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

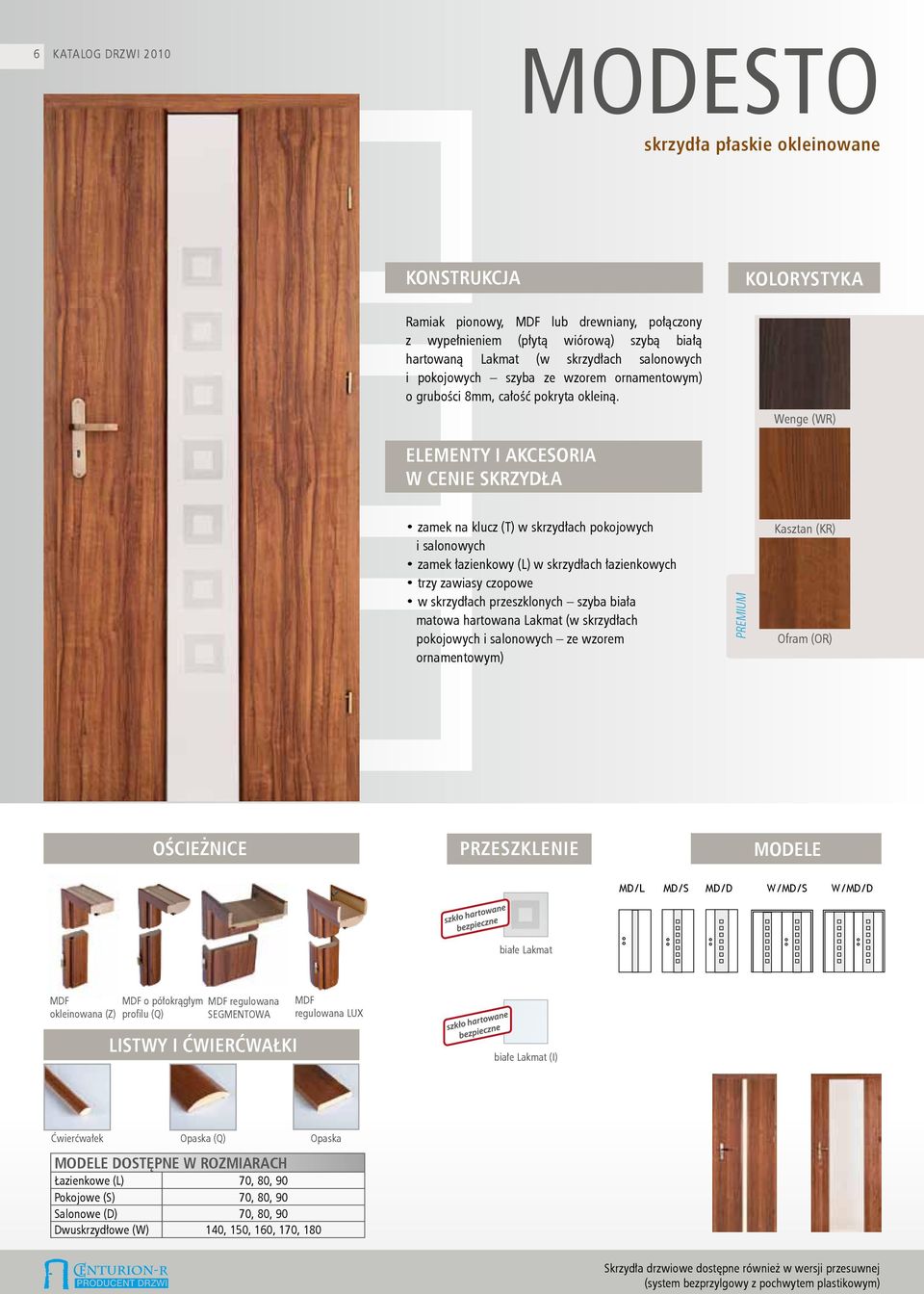

6 6 KATALOG DRZWI 2010 MODESTO skrzydła płaskie okleinowane Ramiak pionowy, lub drewniany, połączony z wypełnieniem (płytą wiórową) szybą białą hartowaną Lakmat (w skrzydłach salonowych i pokojowych szyba ze wzorem ornamentowym) o grubości 8mm, całość pokryta okleiną. Wenge (WR) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa hartowana Lakmat (w skrzydłach pokojowych i salonowych ze wzorem ornamentowym) PREMIUM Kasztan (KR) Ofram (OR) PRZESZKLENIE MD/L MD/S MD/D W/MD/S W/MD/D białe Lakmat o półokrągłym regulowana okleinowana (Z) profilu (Q) SEGMENTOWA regulowana LUX białe Lakmat (I) Ćwierćwałek Opaska (Q) Opaska Łazienkowe (L) 70, 80, 90 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

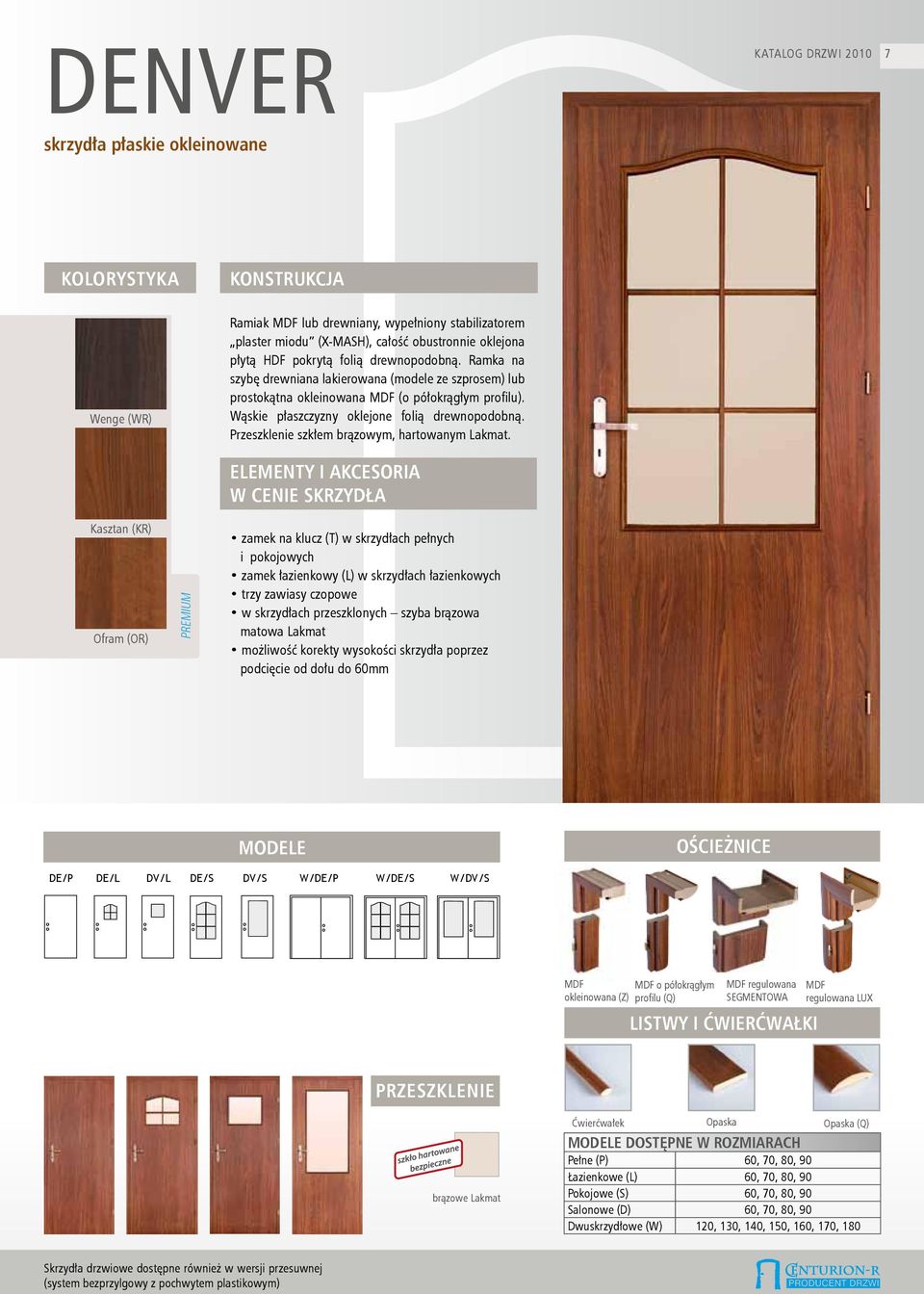

7 DENVER skrzydła płaskie okleinowane KATALOG DRZWI Wenge (WR) Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą HDF pokrytą folią drewnopodobną. Ramka na szybę drewniana lakierowana (modele ze szprosem) lub prostokątna okleinowana (o półokrągłym profilu). Wąskie płaszczyzny oklejone folią drewnopodobną. Przeszklenie szkłem brązowym, hartowanym Lakmat. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Kasztan (KR) Ofram (OR) PREMIUM zamek na klucz (T) w skrzydłach pełnych i pokojowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba brązowa matowa Lakmat możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm DE/P DE/L DV/L DE/S DV/S W/DE/P W/DE/S W/DV/S okleinowana (Z) o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX PRZESZKLENIE brązowe Lakmat Ćwierćwałek Opaska Opaska (Q) Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80, 90 Pokojowe (S) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

8 8 KATALOG DRZWI 2010 SAPPORO skrzydła okleinowane

9 KATALOG DRZWI Ramiak lub drewniany, wypełnienie stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą HDF pokrytą dwukierunkową folią, wąskie płaszczyzny oklejone folią w kolorze skrzydła. Przeszklenie szybą matową hartowaną Lakmat (I). ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PREMIUM Nut (NJ) Vog (VJ) Koniak (KJ) Imbir (IJ) PRZESZKLENIE białe Lakmat (I) o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX SA/P SA/L SA/S SA/D W/SA/P W/SA/S W/SA/D Opaska Ćwierćwałek Opaska (Q) SP/P SP/L SP/S SP/D W/SP/P W/SP/S W/SP/D Pełne (P) 60*, 70, 80, 90 Łazienkowe (L) 60*,70, 80, 90 Pokojowe (S) 60*,70, 80, 90 Salonowe (D) 60*,70, 80, 90 Dwuskrzydłowe (W) 120*, 130*, 140, 150, 160, 170, 180 *informacja o skrzydłach (w kolorze koniak, imbir, nut, vog) w rozmiarze 60 znajduje się na str. 43 katalogu. Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

10 10 KATALOG DRZWI 2010 OSAKA skrzydła okleinowane PREMIUM PREMIUM PLUS Deresz (DJ) Milky (MJ) Ramiak drewniany, wypełnienie stanowi płyta pełna wiórowa, całość obustronnie oklejona foliowaną płytą HDF. Kasetony wypełnione szybą białą matową Lakmat (I) lub panelami frezowanymi pokrytymi folią. Ramki kasetonu w kolorze skrzydła. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Gold (GJ) Plaza (PJ) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych - szkło białe matowe Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Orzech (OJ) Wiśnia (WJ) PRZESZKLENIE OS/P OS/L OS/S OS/D o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX W/OS/P* białe Lakmat (I) W/OS/S* W/OS/D* W/OS/P W/OS/S W/OS/D *dostawka w rozmiarze 40 Ćwierćwałek Opaska (Q) Opaska Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80, 90 Pokojowe (S) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Dwuskrzydłowe (W) z dostawką w rozm , 110, 120, 130 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

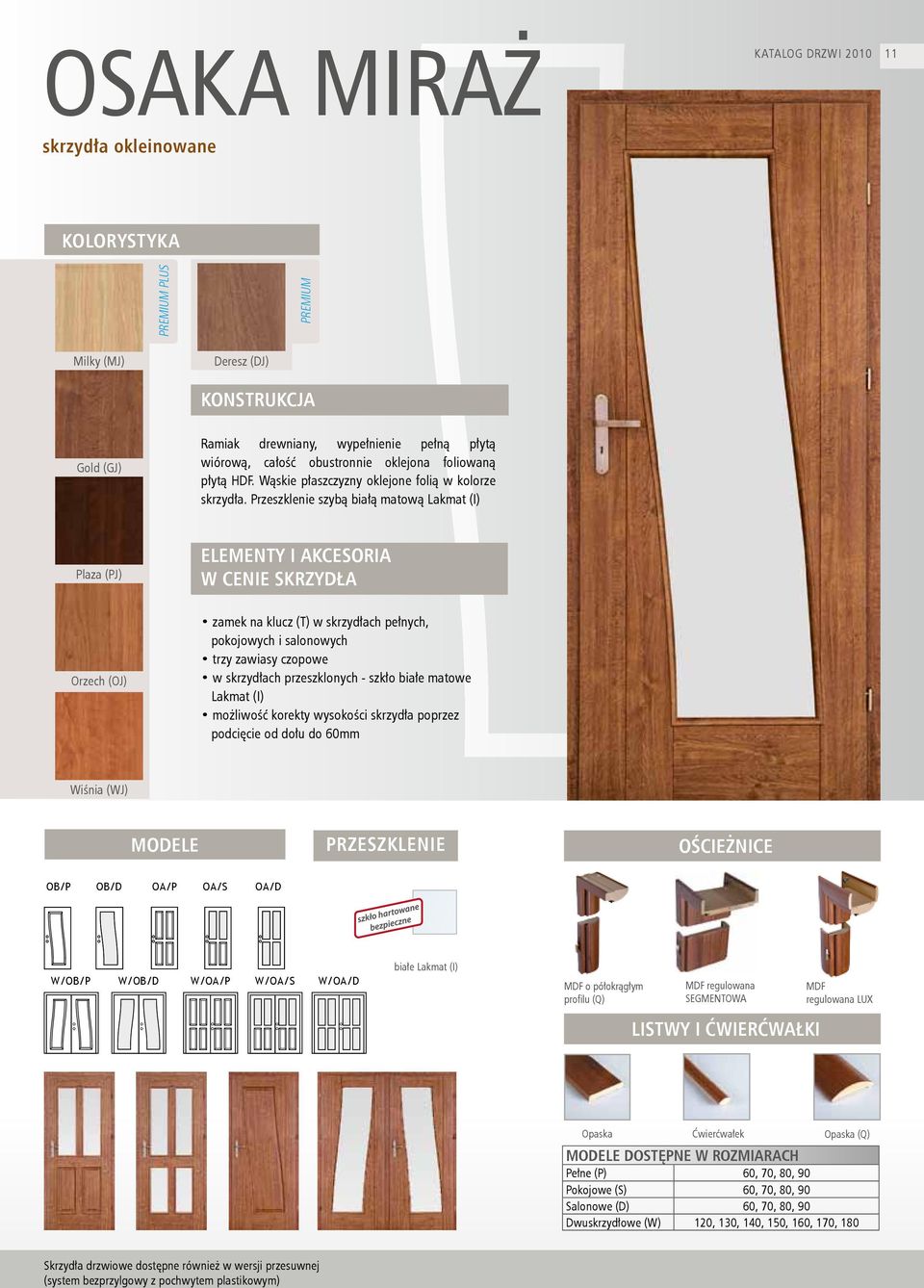

11 OSAKA MIRAŻ skrzydła okleinowane KATALOG DRZWI PREMIUM PLUS PREMIUM Milky (MJ) Deresz (DJ) Gold (GJ) Ramiak drewniany, wypełnienie pełną płytą wiórową, całość obustronnie oklejona foliowaną płytą HDF. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. Przeszklenie szybą białą matową Lakmat (I) Plaza (PJ) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Orzech (OJ) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych trzy zawiasy czopowe w skrzydłach przeszklonych - szkło białe matowe Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Wiśnia (WJ) PRZESZKLENIE OB/P OB/D OA/P OA/S OA/D W/OB/P W/OB/D W/OA/P W/OA/S W/OA/D białe Lakmat (I) o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX Opaska Ćwierćwałek Opaska (Q) Pełne (P) 60, 70, 80, 90 Pokojowe (S) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

12 12 KATALOG DRZWI 2010 EDO skrzydła okleinowane Ramiak lub drewniany, wypełnienie pełną płytą wiórową, całość obustronnie oklejona płytą HDF pokrytą folią. Ramka na szybę z PCV. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. Przeszklenie szybą białą matową Lakmat (I). ELEMENTY I AKCESORIA W CENIE SKRZYDŁA PREMIUM PLUS Milky (MJ) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych - szkło białe matowe Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Gold (GJ) PRZESZKLENIE ED/P ED/L ED/S ED/D o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX białe Lakmat (I) W/ED/P W/ED/S W/ED/D Ćwierćwałek Opaska (Q) Pełne (P) 70, 80, 90 Łazienkowe (L) 70, 80, 90 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 140, 150, 160, 170, 180 Opaska Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

13 NAGANO skrzydła okleinowane KATALOG DRZWI Milky (MJ) PREMIUM PLUS Ramiak lub drewniany, wypełnienie pełną płytą wiórową, całość obustronnie oklejona płytą HDF pokrytą folią. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. Przeszklenie szybą białą matową Lakmat (I). ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Gold (GJ) Plaza (PJ) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych - szkło białe matowe Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PRZESZKLENIE NJ/P NJ/L NJ/S NJ/D W/NJ/P W/NJ/S W/NJ/D białe Lakmat (I) o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX Ćwierćwałek Opaska (Q) Pełne (P) 70, 80, 90 Łazienkowe (L) 70, 80, 90 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 140, 150, 160, 170, 180 Opaska Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

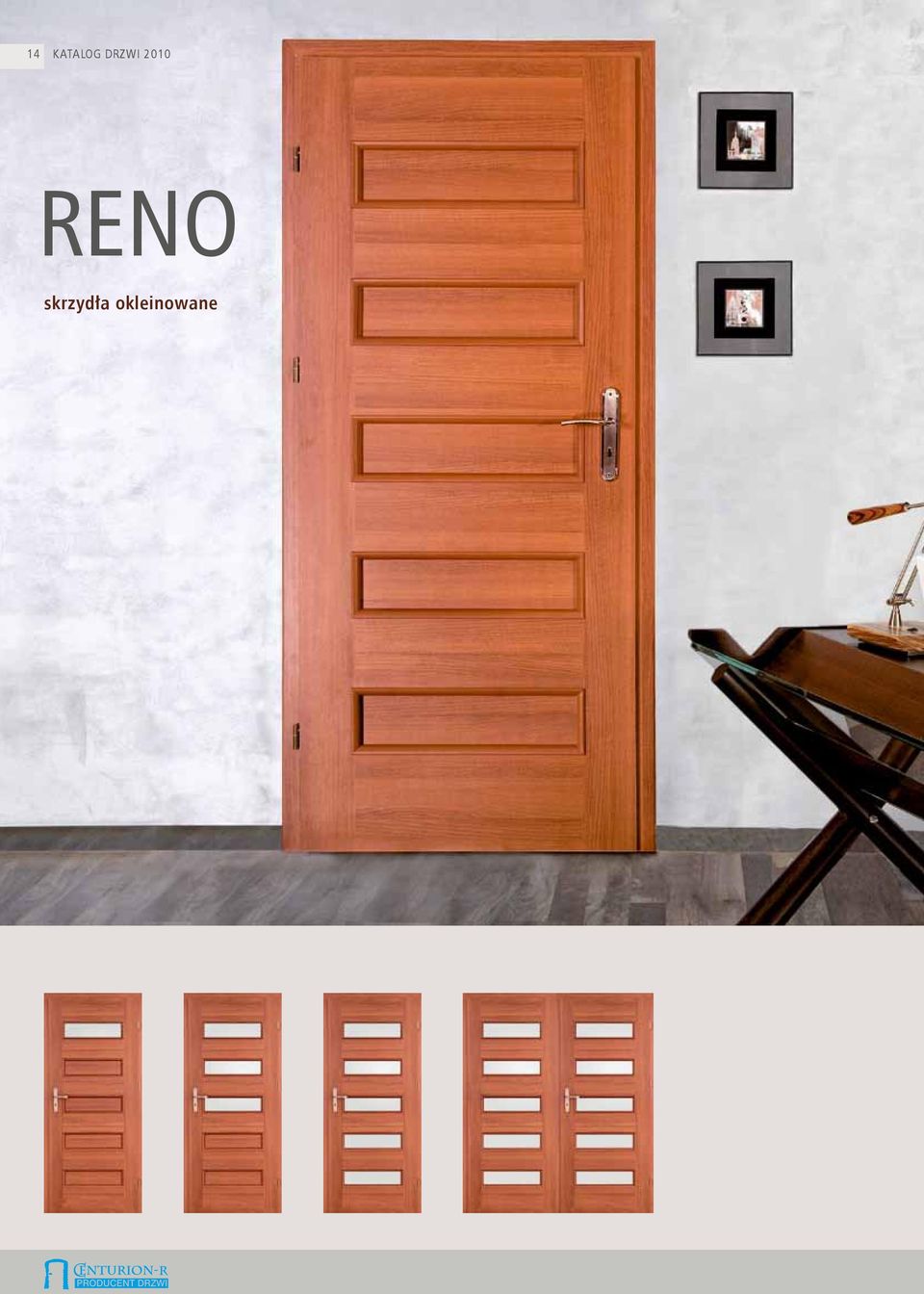

14 14 KATALOG DRZWI 2010 RENO skrzydła okleinowane

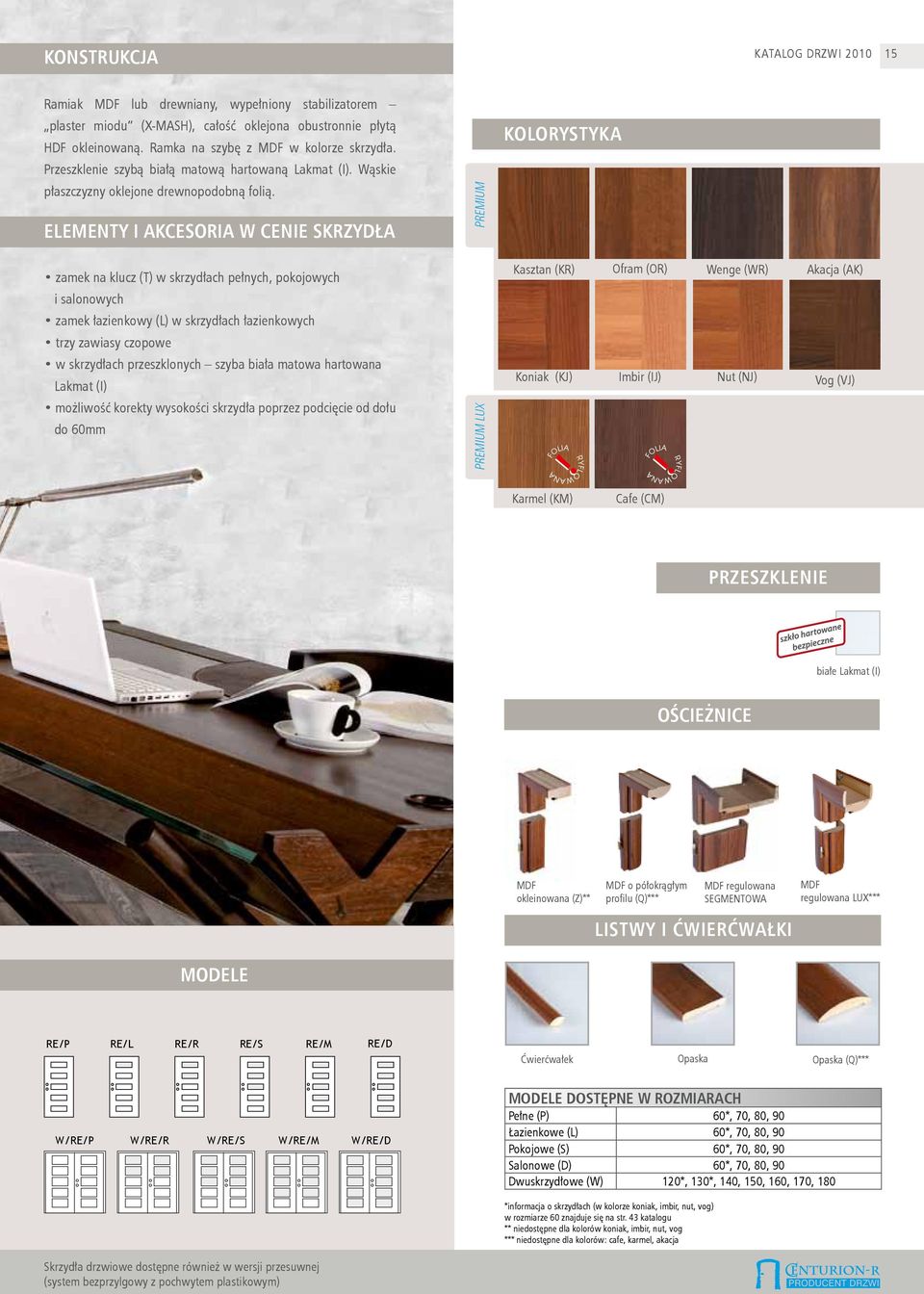

15 KATALOG DRZWI Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość oklejona obustronnie płytą HDF okleinowaną. Ramka na szybę z w kolorze skrzydła. Przeszklenie szybą białą matową hartowaną Lakmat (I). Wąskie płaszczyzny oklejone drewnopodobną folią. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA PREMIUM zamek na klucz (T) w skrzydłach pełnych, pokojowych Kasztan (KR) Ofram (OR) Wenge (WR) Akacja (AK) i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa hartowana Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PREMIUM LUX Koniak (KJ) Imbir (IJ) Nut (NJ) Vog (VJ) Karmel (KM) Cafe (CM) PRZESZKLENIE białe Lakmat (I) okleinowana (Z)** o półokrągłym profilu (Q)*** regulowana SEGMENTOWA regulowana LUX*** RE/P RE/L RE/R RE/S RE/M RE/D Ćwierćwałek Opaska Opaska (Q)*** W/RE/P W/RE/R W/RE/S W/RE/M W/RE/D Pełne (P) 60*, 70, 80, 90 Łazienkowe (L) 60*, 70, 80, 90 Pokojowe (S) 60*, 70, 80, 90 Salonowe (D) 60*, 70, 80, 90 Dwuskrzydłowe (W) 120*, 130*, 140, 150, 160, 170, 180 *informacja o skrzydłach (w kolorze koniak, imbir, nut, vog) w rozmiarze 60 znajduje się na str. 43 katalogu ** niedostępne dla kolorów koniak, imbir, nut, vog *** niedostępne dla kolorów: cafe, karmel, akacja Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

16 16 KATALOG DRZWI 2010 ETNA skrzydła płaskie lakierowane lub okleinowane Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą HDF lakierowaną lub okleinowaną. Przeszklenie szybą białą matową Lakmat. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. Akacja (AK) BASIC Klon (KP) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w kolorze skrzydeł BUK, ERLE, CALVADOS, MAHOŃ, KLON w rozmiarze 60, 70, 80; trzy zawiasy czopowe w skrzydłach w rozmiarze 90 trzy zawiasy czopowe we wszystkich rozmiarach skrzydeł w kolorach KONIAK, IMBIR, NUT, VOG, AKACJA w skrzydłach przeszklonych szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Koniak (KJ) Imbir (IJ) Nut (NJ) Vog (VJ) PREMIUM Buk (BP) Calvados (CP) Mahoń (MP) Erle (EP) PRZESZKLENIE ET/P ET/L ET/D białe Lakmat (I) okleinowana (MU/U)*** okleinowana (Z)* o półokrągłym profilu (Q)** Ćwierćwałek Opaska Opaska (Q)** regulowana SEGMENTOWA Pełne (P) 60*, 70, 80, 90 Łazienkowe (L) 60*, 70, 80, 90 Salonowe (D) 60*, 70, 80, 90 Dwuskrzydłowe (W) 120*, 130*, 140, 150, 160, 170, 180 * niedostępne dla kolorów: koniak, imbir, nut, vog, akacja ** niedostępne dla kolorów: buk, klon, mahoń, calvados, erle, akacja *** niedostępne dla kolorów: koniak, imbir, nut, vog *informacja o skrzydłach (w kolorze koniak, imbir, nut, vog) w rozmiarze 60 znajduje się na str. 43 katalogu. regulowana LUX** W/ET/P W/ET/D Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

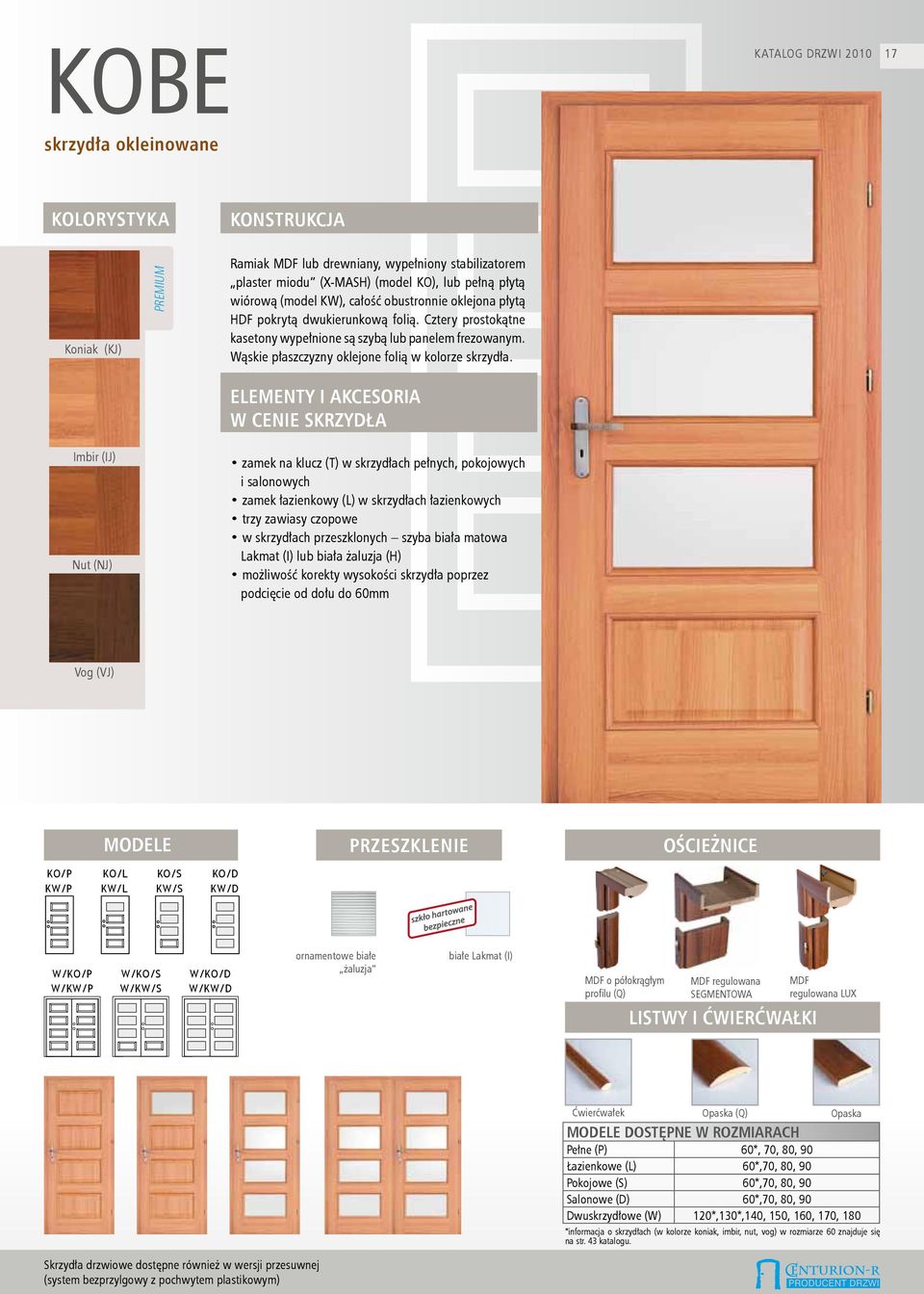

17 KOBE skrzydła okleinowane KATALOG DRZWI Koniak (KJ) Imbir (IJ) Nut (NJ) PREMIUM Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH) (model KO), lub pełną płytą wiórową (model KW), całość obustronnie oklejona płytą HDF pokrytą dwukierunkową folią. Cztery prostokątne kasetony wypełnione są szybą lub panelem frezowanym. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa Lakmat (I) lub biała żaluzja (H) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Vog (VJ) PRZESZKLENIE KO/P KW/P KO/L KW/L KO/S KW/S KO/D KW/D W/KO/P W/KW/P W/KO/S W/KW/S W/KO/D W/KW/D ornamentowe białe żaluzja białe Lakmat (I) o półokrągłym profilu (Q) regulowana SEGMENTOWA regulowana LUX Ćwierćwałek Opaska (Q) Opaska Pełne (P) 60*, 70, 80, 90 Łazienkowe (L) 60*,70, 80, 90 Pokojowe (S) 60*,70, 80, 90 Salonowe (D) 60*,70, 80, 90 Dwuskrzydłowe (W) 120*,130*,140, 150, 160, 170, 180 *informacja o skrzydłach (w kolorze koniak, imbir, nut, vog) w rozmiarze 60 znajduje się na str. 43 katalogu. Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

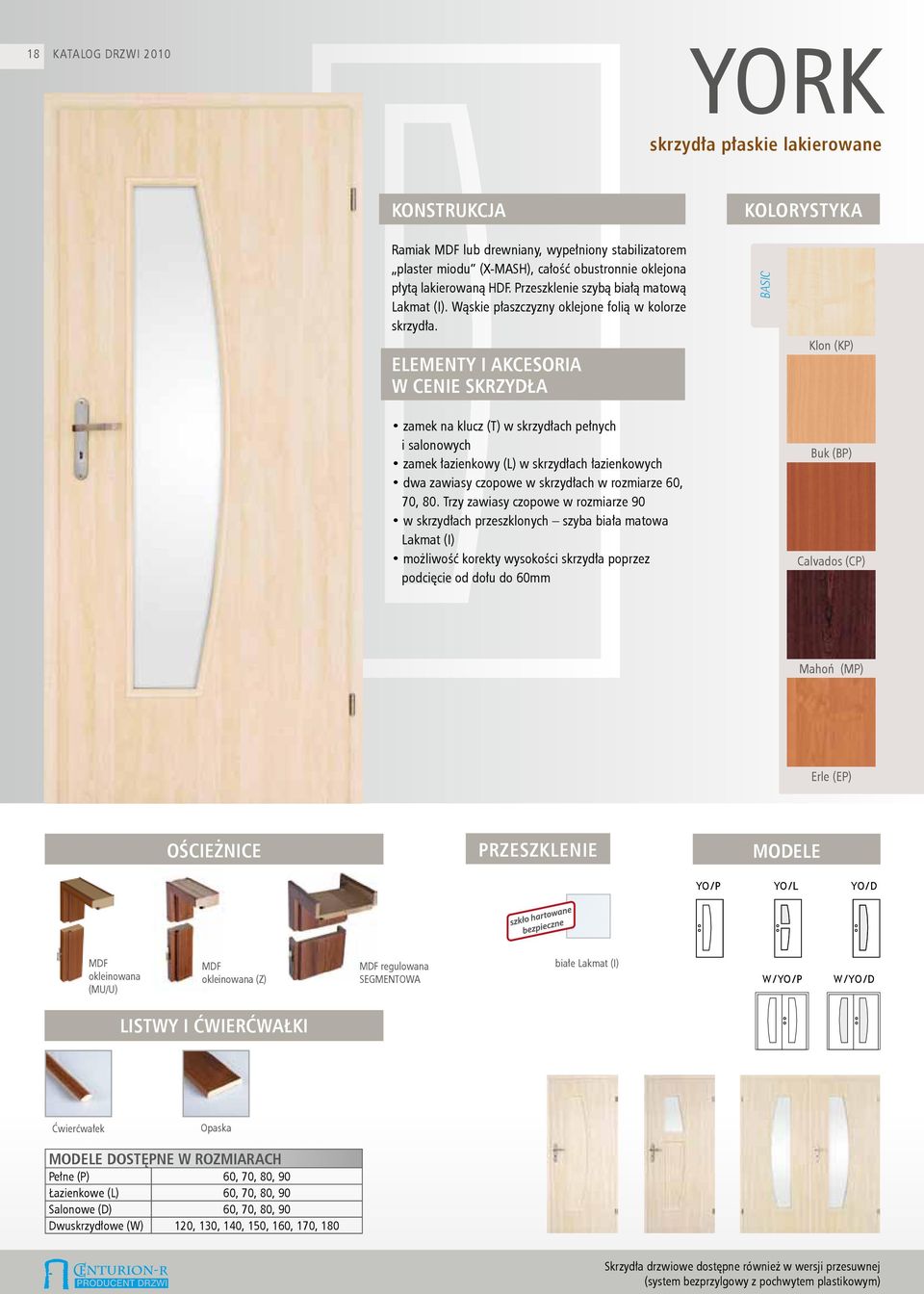

18 18 KATALOG DRZWI 2010 YORK skrzydła płaskie lakierowane Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą lakierowaną HDF. Przeszklenie szybą białą matową Lakmat (I). Wąskie płaszczyzny oklejone folią w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe w rozmiarze 90 w skrzydłach przeszklonych szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm BASIC Klon (KP) Buk (BP) Calvados (CP) Mahoń (MP) Erle (EP) PRZESZKLENIE YO/P YO/L YO/D okleinowana (MU/U) okleinowana (Z) regulowana SEGMENTOWA białe Lakmat (I) W/YO/P W/YO/D Ćwierćwałek Opaska Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

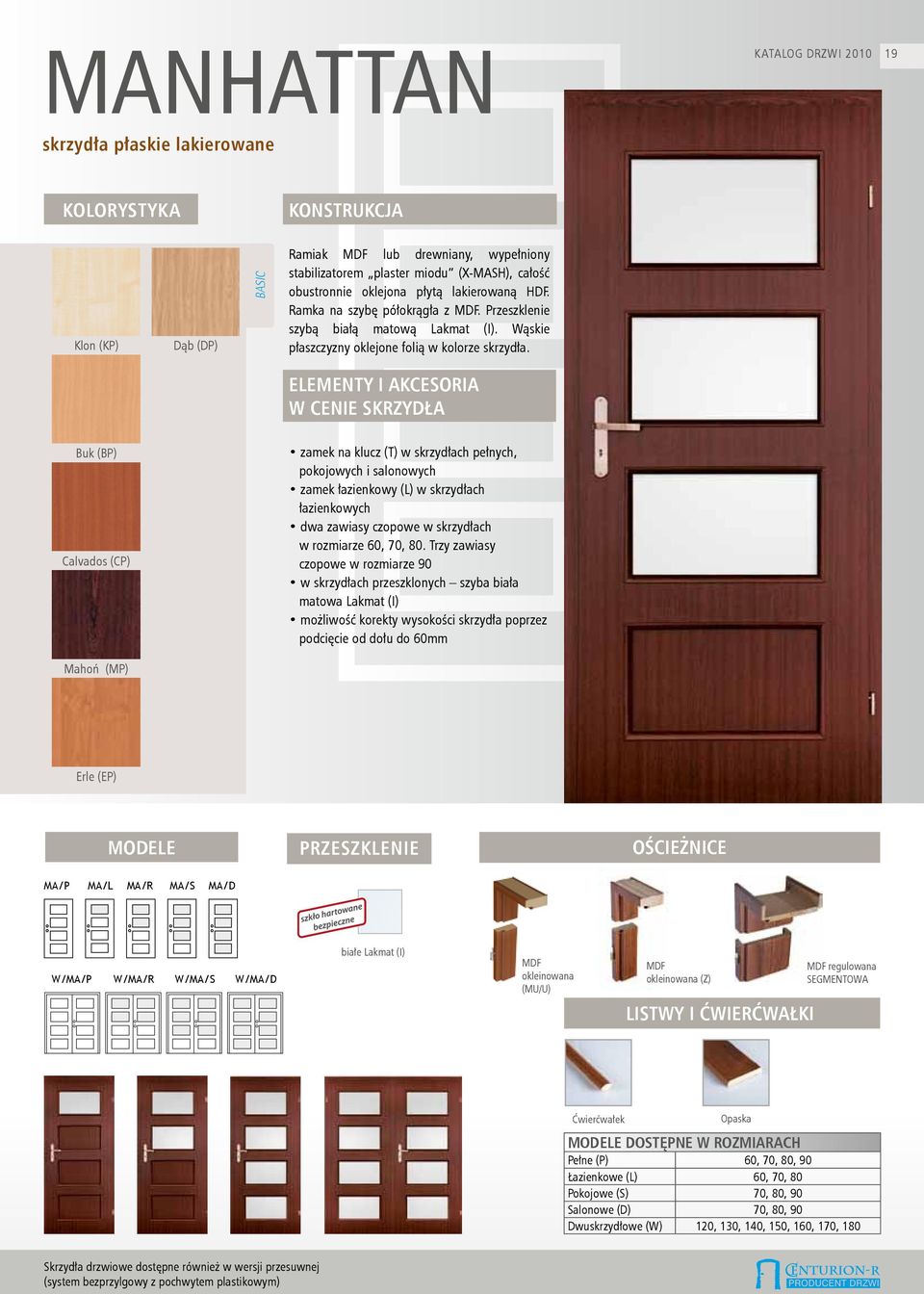

19 MANHATTAN skrzydła płaskie lakierowane KATALOG DRZWI Klon (KP) Dąb (DP) BASIC Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą lakierowaną HDF. Ramka na szybę półokrągła z. Przeszklenie szybą białą matową Lakmat (I). Wąskie płaszczyzny oklejone folią w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Buk (BP) Calvados (CP) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe w rozmiarze 90 w skrzydłach przeszklonych szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm Mahoń (MP) Erle (EP) PRZESZKLENIE MA/P MA/L MA/R MA/S MA/D W/MA/P W/MA/R W/MA/S W/MA/D białe Lakmat (I) okleinowana (MU/U) okleinowana (Z) regulowana SEGMENTOWA Ćwierćwałek Opaska Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

20 20 KATALOG DRZWI 2010 OSLO skrzydła płaskie okleinowane

21 KATALOG DRZWI Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), wzmocniony wewnętrznym ramiakiem. Poszycie stanowi płyta HDF pokryta drewnopodobną okleiną wysokiej jakości. Przeszklenie - szybą bezpieczną hartowaną białą matową Lakmat (I). Szeroka ramka o zaokrąglonym profilu, okleinowana w kolorze skrzydła. Wąskie płaszczyzny oklejone folią drewnopodobną w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych w skrzydłach przeszklonych - szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm trzy zawiasy czopowe PREMIUM PREMIUM LUX PREMIUM PLUS Kasztan (KR) Karmel (KM) Ofram (OR) Wenge (WR) Cafe (CM) Akacja (AK) Gold (GJ) Milky (MJ) PRZESZKLENIE białe Lakmat (I) okleinowana (Z)* o półokrągłym profilu (Q)** regulowana SEGMENTOWA regulowana LUX** Ćwierćwałek Opaska Opaska (Q)** OL/P OL/L OL/D W/OL/P W/OL/D Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 * niedostępne dla kolorów gold, milky ** niedostępne dla kolorów cafe, karmel, akacja Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

22 22 KATALOG DRZWI 2010 MONTANA skrzydła płaskie lakierowane lub okleinowane Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą lakierowaną HDF lub pokrytą drewnopodobną okleiną. Ramka na szybę z w kolorze skrzydła. Przeszklenie szybą białą matową Lakmat (I). Wąskie płaszczyzny oklejone folią w kolorze skrzydła. BASIC Klon (KP) Biały (BI) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Buk (BP) Dąb (DP) zamek na klucz (T) w skrzydłach pełnych lub pokojowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w kolorze skrzydeł BUK, ERLE, DĄB, KLON, BIAŁY, MAHOŃ, CALVADOS w rozmiarze 60, 70, 80. Trzy zawiasy czopowe o rozmiarze 90 trzy zawiasy czopowe we wszystkich rozmiarach skrzydeł w kolorach KASZTAN, OFRAM, WENGE w skrzydłach przeszklonych szyba biała matowa Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm. PREMIUM Kasztan (KR) Ofram (OR) Calvados (CP) Mahoń (MP) Wenge (WR) Erle (EP) PRZESZKLENIE MN/P MN/L MN/S W/MN/P W/MN/S białe Lakmat (I) okleinowana (MU/U)** o półokrągłym okleinowana (Z) profilu (Q)* regulowana SEGMENTOWA regulowana LUX* Ćwierćwałek Opaska Opaska (Q)* * niedostępne dla kolorów: klon, buk, dąb, biały, erle, calvados, mahoń ** niedostępne dla kolorów: kasztan, ofram, wenge Pełne (P) Łazienkowe (L) Pokojowe (S) Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

23 BRISTOL skrzydła tłoczone lakierowane KATALOG DRZWI BASIC PLUS Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona tłoczonym panelem HDF. Ramka na szybę drewniana, lakierowana ze szprosem. Biały (BL) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe o rozmiarze 90 ramka ze szprosem w skrzydłach przeszklonych szkło ornamentowe wzór 105 białe (A) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm PRZESZKLENIE BR/P BR/L BR/S BR/D okleinowana (Z)( BI) regulowana SEGMENTOWA (BI) okleinowana MU/U (BI) białe ornamentowe wzór 105 W/BR/P W/BR/S W/BR/D Ćwierćwałek kolor biały (BI) Opaska kolor biały (BI) Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

24 24 KATALOG DRZWI 2010 ANDORA skrzydła tłoczone Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona tłoczonym panelem HDF. Ramka na szybę drewniana, lakierowana ze szprosem. Lakierowane ekologicznymi lakierami transparentnymi. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe o rozmiarze 90 ramka ze szprosem w skrzydłach przeszklonych szkło ornamentowe wzór 105 miodowe (M) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm BASIC PLUS Lazur (LL) Teak (TL) PRZESZKLENIE AL/P AL/L AL/S AL/D Drewniana oklejana płytą ze strukturą drewna (Z) regulowana lakierowana miodowe ornamentowe wzór 105 W/AL/P W/AL/S W/AL/D Ćwierćwałek Opaska (OGEE) Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

25 MALAGA skrzydła tłoczone cieniowane KATALOG DRZWI Areo (AL) BASIC PLUS Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą lakierowaną HDF. Ramka na szybę drewniana, lakierowana ze szprosem. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Grin (GL) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe o rozmiarze 90 w skrzydłach przeszklonych szkło ornamentowe wzór 105 miodowe (M) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PRZESZKLENIE ML/P ML/L ML/S ML/D miodowe ornamentowe wzór 105 W/ML/P W/ML/S W/ML/D Drewniana oklejana płytą ze strukturą drewna (Z) regulowana lakierowana Ćwierćwałek Opaska (OGEE) Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

26 26 KATALOG DRZWI 2010 VILA skrzydła okleinowane

27 KATALOG DRZWI Ramiak lub drewniany, wypełnienie stabilizujące plaster miodu (X-MASH), całość oklejona obustronnie płytą HDF okleinowaną. Kasetony wypełnione są szybą białą hartowaną Lakmat lub panelami frezowanymi. Ramka kasetonu w kolorze skrzydła. Wąskie płaszczyzny oklejone folią drewnopodobną. PREMIUM ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Kasztan (KR) Ofram (OR) Wenge (WR) Akacja (AK) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych trzy zawiasy czopowe w skrzydłach przeszklonych szyba biała matowa hartowana Lakmat możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60mm PREMIUM LUX Karmel (KM) Cafe (CM) PRZESZKLENIE białe Lakmat (I) okleinowana (Z) o półokrągłym profilu (Q)* regulowana SEGMENTOWA regulowana LUX* VL/P VL/L VL/R VL/S VL/D Ćwierćwałek Opaska Opaska (Q)* W/VL/P W/VL/R W/VL/S W/VL/D Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80, 90 Pokojowe (S) 60, 70, 80, 90 Salonowe (D) 60, 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 * niedostępne dla kolorów cafe, karmel, akacja Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

28 28 KATALOG DRZWI 2010 VESTO skrzydła płaskie lakierowane Ramiak wypełniony stabilizatorem plaster miodu (X-MASH), całość obustronnie oklejona płytą lakierowaną HDF. Ramka prostokątna bez szprosu w kolorze skrzydła. Przeszklenie szybą białą ornamentową wzór 105. Wąskie płaszczyzny oklejone folią w kolorze skrzydła. BASIC Klon (KP) Biały (BI) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) lub na wkładkę (Y) w skrzydłach pełnych zamek na klucz (T) w skrzydłach pokojowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe o rozmiarze 90, 100 w skrzydłach przeszklonych szyba ornamentowa wzór 105 biała możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 20mm Buk (BP) Erle (EP) Dąb (DP) Calvados (CP) Mahoń (MP) PRZESZKLENIE VT/P VT/L VT/S białe ornamentowe wzór 105 okleinowana (MU/U) okleinowna (Z) regulowana SEGMENTOWA W/VT/P W/VT/S Ćwierćwałek Opaska Pełne (P) 60, 70, 80, 90, 100* Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 * dopłata za skrzydło w rozmiarze 100 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

29 DAKAR skrzydła okleinowane CPL KATALOG DRZWI Popiel (PC) Noce (NC) EXTREME Ramiak lub drewniany, wypełniony stabilizatorem plaster miodu (X-MASH) (model DA) lub płytą wiórową (model DK), całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm). Przeszklenie prostokątne - szybą bezpieczną hartowaną białą matową Lakmat (I), ramka o zaokrąglonym profilu (bez szprosu). Wąskie płaszczyzny oklejone folią drewnopodobną w kolorze skrzydła. Dub (DC) Mocca (MC) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Beech (BC) zamek na klucz (T) w skrzydłach pełnych, pokojowych i salonowych zamek łazienkowy (L) w skrzydłach łazienkowych szkło bezpieczne hartowane białe matowe Lakmat (I) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm trzy zawiasy czopowe OKLEINA CPL DA/P DK/P W/DK/P W/DA/P DA/L DK/L W/DK/S W/DA/S DA/S DK/S DA/D DK/D W/DK/D W/DA/D jest najtwardszym sztucznym pokryciem. Jest to materiał o wyjątkowo dużej odporności na uszkodzenia mechaniczne i ścieranie. Nie wymaga specjalnej konserwacji. Użycie tego typu pokrycia gwarantuje pełną powtarzalność wzoru i koloru. Doskonale sprawdza się w miejscach, gdzie drzwi narażone są na bardzo intensywne użytkowanie w szczególności miejscach użyteczności publicznej: szkołach, szpitalach, hotelach, budynkach biurowych itp. okleinowna (Z) regulowana SEGMENTOWA PRZESZKLENIE Opaska białe Lakmat (I) Pełne (P) 60, 70, 80, 90 Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Salonowe (D) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

30 30 KATALOG DRZWI 2010 BOSTON skrzydła płaskie lakierowane Ramiak drewniany lub, wypełnienie plaster miodu (model S/BO) lub płytą wiórową (model S/BW), całość oklejona jest płytą lakierowaną HDF. Ramka na szybę ze szprosem drewniana (w skrzydłach w kolorze Klon ramka PCV). Wąskie płaszczyzny oklejone folią drewnopodobną. BASIC Klon (KP) Biały (BI) ELEMENTY I AKCESORIA W CENIE SKRZYDŁA zamek na klucz (T) lub wkładkę (Y) w skrzydłach pełnych zamek na klucz (T) w skrzydłach pokojowych zamek łazienkowy (L) w skrzydłach łazienkowych dwa zawiasy czopowe w skrzydłach w rozmiarze 60, 70, 80. Trzy zawiasy czopowe w skrzydłach o rozmiarze 90, 100 szkło ornamentowe wzór 105 białe zastosowane w skrzydłach o kolorach biały, buk, klon szkło ornamentowe wzór 105 miodowe zastosowane w skrzydłach o kolorach dąb, calvados, mahoń, erle możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm Buk (BP) Erle (EP) Dąb (DP) Calvados (CP) Mahoń (MP) PRZESZKLENIE BO/P BW/P BO/L BW/L BO/S BW/S miodowe ornamentowe wzór 105 białe ornamentowe wzór 105 W/BO/P W/BO/S okleinowana (MU/U) okleinowana (Z) regulowana SEGMENTOWA Pełne (P) 60, 70, 80, 90, 100* Łazienkowe (L) 60, 70, 80 Pokojowe (S) 70, 80, 90 Dwuskrzydłowe (W) 120, 130, 140, 150, 160, 170, 180 *dopłata za skrzydło w rozmiarze 100 Ćwierćwałek Opaska Skrzydła drzwiowe dostępne również w wersji przesuwnej (system bezprzylgowy z pochwytem plastikowym)

31 BOSTON standard plus skrzydła płaskie lakierowane wzmocnione KATALOG DRZWI Klon (KP) Buk (BP) Biały (BI) Dąb (DP) BASIC Ramiak drewniany wypełniony płytą wiórową, całość oklejona jest płytą lakierowaną HDF. Model BS posiada dodatkowe wzmocnienie konstrukcji blachą aluminiową. Dwie warstwy blachy umieszczone są bezpośrednio pomiędzy płytą HDF lakierowaną, stanowiącą poszycie skrzydła a wypełnieniem płytą wiórową. Taka konstrukcja skrzydła zapewnia wyższą odporność na niekorzystne warunki eksploatacyjne, w szczególności produkt staje się mniej wrażliwy na różnicę temperatur i wilgotności. Skrzydła pasują do typowych ościeżnic. Wąskie płaszczyzny oklejone obrzeżem w kolorze skrzydła. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Erle (EP) Calvados (CP) zamek na wkładkę (Y) trzy zawiasy czopowe możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm Mahoń (MP) ELEMENTY I AKCESORIA ZA DOPŁATĄ drugi zamek na wkladkę (P) wizjer (dołączany luzem) trzy bolce antywyważeniowe BS/P płyta blacha aluminiowa Ćwierćwałek Opaska Drewniana okleinowana (Z) płyta wiórowa Pełne (P) 80, 90

32 32 KATALOG DRZWI 2010 INTRO skrzydła okleinowane, wzmocnione (frezowane lub płaskie) Dark (DR) Alder (AR) Ramiak drewniany, wzmocniony wewnętrzną konstrukcją, wypełniony płytą wiórową. Poszycie stanowi blacha aluminiowa oraz płyta HDF. Całość pokryta jest okleiną o podwyższonej odporności na ścieranie i wilgoć. Wąskie płaszczyzny oklejone obrzeżem w kolorze skrzydła. Poprzez obustronne wzmocnienie konstrukcji skrzydła blachą aluminiową oraz wewnętrznym ramiakiem uzyskaliśmy wyższą odporność na niekorzystne warunki eksploatacyjne, m.in. skrzydła są mniej wrażliwe na różnicę temperatur i wilgotności. Wypełnienie płytą wiórową zwiększa wytrzymałość i zapewnia lepszą izolacyjność akustyczną drzwi. Zwiększona stabilność skrzydła drzwiowego oraz zastosowanie okleiny wysokiej jakości zmniejsza ryzyko uszkodzenia i podnosi komfort jego użytkowania. ELEMENTY I AKCESORIA W CENIE SKRZYDŁA Pear (PR) Nuss (NR) PREMIUM LUX WERSJA P: dwa niezależne zamki na wkładkę trzy zawiasy czopowe wizjer (dołączany luzem) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm trzy bolce antywyważeniowe WERSJA R: dwa niezależne zamki ryglowe na wkładkę trzy zawiasy czopowe wizjer (dołączany luzem) możliwość korekty wysokości skrzydła poprzez podcięcie od dołu do 60 mm trzy bolce antywyważeniowe IN/P IN/R IP/P IP/R płyta HDF blacha aluminiowa Drewniana okleinowana (Z) płyta wiórowa Opaska dwa niezależne zamki na wkładkę wersja P dwa niezależne zamki ryglowe na wkładkę wersja R ramiak wewnętrzny Pełne (P) 80, 90

33 KATALOG DRZWI INFORMACJE TECHNICZNE

34 34 KATALOG DRZWI 2010 REGULOWANE Ościeżnica regulowana składa się z: - elementów środkowych regulacyjnych: poziomego (nadproża) i dwóch pionowych wykonanych z (panele w ościeżnicy LUX mają zaokrąglony profil), - elementów narożnych (w ościeżnicy LUX opaski o zaokrąglonym profilu), - łączników kątowych elementów narożnych, - uszczelki, - zestawu montażowego, - zaczepu zamka, - zawiasów czopowych z blokadą. Ościeżnica produkowana jest i dostarczana do klienta w elementach przeznaczonych do samodzielnego składania na miejscu montażu. LUX - OŚCIEŻNICA REGULOWANA OKLEINOWANA FOLIAMI OFEROWANA DO MODELI SKRZYDEŁ: NAGANO, OSAKA, KOBE, EDO, OSAKA MIRAŻ, SAPPORO, ETNA, MODESTO, VIGO, RENO, VILA, OSLO, DENVER, MONTANA Deresz (DJ) Milky (MJ) Gold (GJ) Plaza (PJ) Orzech (OJ) Wiśnia (WJ) Nut (NJ) Koniak (KJ) Imbir (IJ) Vog (VJ) Kasztan (KR) Ofram (OR) Wenge (WR) Uwaga! Ościeżnica w standardzie wyposażona jest w trzy zawiasy. SW - OŚCIEŻNICA REGULOWANA SEGMENTOWA OKLEINOWANA OFEROWANA DO MODELI SKRZYDEŁ: MODESTO, DENVER, OSLO, VIGO, RENO, ETNA, KOBE, SAPPORO, VILA, MONTANA, MANHATTAN, OSAKA MIRAŻ, OSAKA, NAGANO, EDO, DAKAR, YORK, VESTO, BOSTON, BRISTOL Biały (BI) Buk (BP) Calvados (CP) Dąb (DP) Erle (EP) Mahoń (MP) Klon (KP) Uwaga! Ościeżnica w w/w kolorach wyposażona jest w dwa zawiasy dla rozmiarów 60, 70, 80 i w trzy zawiasy dla rozmiaru 90. Akacja (AK) Gold (GJ) Plaza (PJ) Orzech (OJ) Wiśnia (WJ) Milky (MJ) Nut (NJ) Koniak (KJ) Imbir (IJ) Vog (VJ) Deresz (DJ) Cafe (CM) Karmel (KM) Kasztan (KR) Ofram (OR) Wenge (WR) Noce (NC) Mocca (MC) Dub (DC) Beech (BC) Popiel (PC) Uwaga! Ościeżnica w w/w kolorach wyposażona jest w trzy zawiasy. OŚCIEŻNICA REGULOWANA LAKIEROWANA OFEROWANA DO MODELI SKRZYDEŁ: MALAGA, ANDORA Lazur (LL) Areo (AL) Teak (TL) Grin (GL) Uwaga! Ościeżnica w standardzie wyposażona jest w dwa zawiasy dla rozmiarów 60, 70, 80. W rozmiarze 90 wyposażona jest w trzy zawiasy.

35 KATALOG DRZWI STAŁE OŚCIEŻNICA TYP Z (100 x 43 mm) DREWNIANA LAKIEROWANA OFEROWANA DO MODELI SKRZYDEŁ: MALAGA, ANDORA Lazur (LL) Areo (AL) Teak (TL) Grin (GL) Uwaga! Ościeżnica w standardzie wyposażona jest w dwa zawiasy dla rozmiarów 60,70,80. W rozmiarze 90 wyposażona jest w trzy zawiasy. OŚCIEŻNICA TYP Z (100 x 43 mm) DREWNIANA OKLEINOWANA OFEROWANA DO MODELI SKRZYDEŁ: INTRO, BOSTON STANDARD PLUS Nuss (NR) Pear (PR) Alder (AR) Dark (DR) Biały (BI) Buk (BP) Calvados (CP) Dąb (DP) Erle (EP) Mahoń (MP) Klon (KP) Uwaga! Ościeżnica w standardzie wyposażona jest w trzy zawiasy. OŚCIEŻNICA TYP Z (100 x 43 mm) OKLEINOWANA OFEROWANA DO MODELI SKRZYDEŁ: BOSTON, BRISTOL, MANHATTAN, VESTO, ETNA, YORK, MONTANA, DENVER, VIGO, RENO, VILA, MODESTO, OSLO, DAKAR Biały (BI) Buk (BP) Calvados (CP) Dąb (DP) Erle (EP) Mahoń (MP) Klon (KP) Uwaga! Ościeżnica w standardzie wyposażona jest w dwa zawiasy dla rozmiarów 60,70,80. W rozmiarze 90 wyposażona jest w trzy zawiasy. Akacja (AK) Cafe (CM) Karmel (KM) Kasztan (KR) Uwaga! Ościeżnica w standardzie wyposażona jest w trzy zawiasy. Ofram (OR) Wenge (WR) Noce (NC) Mocca (MC) Dub (DC) Beech (BC) Uwaga! Ościeżnica w standardzie wyposażona jest w trzy zawiasy. OŚCIEŻNICA TYP Q (100 X 43 mm) OKLEINOWANA Popiel (PC) OFEROWANA DO MODELI SKRZYDEŁ: NAGANO, OSAKA, KOBE, OSAKA MIRAŻ, SAPPORO, EDO, ETNA, DENVER, MODESTO, VIGO, RENO, VILA, OSLO, MONTANA Milky (MJ) Gold (GJ) Plaza (PJ) Orzech (OJ) Wiśnia (WJ) Nut (NJ) Koniak (KJ) Imbir (IJ) Vog (VJ) Uwaga! Ościeżnica w standardzie wyposażona jest w trzy zawiasy. Deresz (DJ) Kasztan (KR) Ofram (OR) Wenge (WR)

36 36 KATALOG DRZWI 2010 INFORMACJE TECHNICZNE STAŁE OŚCIEŻNICA TYP MU/U (90 x 38 mm) ościeżnica okleinowana MU/U ĆWIERĆWAŁEK WYPUKŁY LISTWA OPASOWA Ościeżnica stała (90x38mm) typ MU/U składa się z: - elementu poziomego (nadproża) oraz dwóch elementów pionowych wykonanych z - uszczelki - zestawu montażowego - zaczepu zamka - zawiasów anuba Ościeżnica produkowana jest i dostarczana do klienta w elementach przeznaczonych do samodzielnego składania na miejscu montażu. OŚCIEŻNICA TYP MU/U (90 x 38 mm) OKLEINOWANA OFEROWANA DO MODELI SKRZYDEŁ: BOSTON, MANHATTAN, VESTO, ETNA, YORK, MONTANA. Biały (BI) Buk (BP) Calvados (CP) Dąb (DP) Erle (EP) Mahoń (MP) Klon (KP) Uwaga! Ościeżnica w standardzie wyposażona jest w dwa zawiasy dla rozmiarów 60,70,80. W rozmiarze 90 wyposażona jest w trzy zawiasy. WYMIARY OŚCIEŻNIC STAŁYCH MU/U DO DRZWI JEDNOSKRZYDŁOWYCH WYMIARY OŚCIEŻNICA ROZMIAR So Sw Sz Sm Ho 2017 Hw 2028 Hz 2055 Hm 2085 WYMIARY OŚCIEŻNIC STAŁYCH MU/U DO DRZWI DWUSKRZYDŁOWYCH STANDARD PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA Sw So Sz Sm Ho Hw Hz SKRZYDEŁ

37 INFORMACJE TECHNICZNE KATALOG DRZWI STAŁE TYP Z i Q (100 x 43 mm) Z, Q Ościeżnica stała drewniana lub (100 x 43 mm) typ Z i Q składa się z: - elementu poziomego (nadproża) oraz dwóch elementów pionowych wykonanych z lub klejonego drewna (elementy w ościeżnicy Q mają zaokrąglony profil), - uszczelki, - zestawu montażowego, - zaczepu zamka, - zawiasów czopowych z blokadą - gniazda zawiasów Ościeżnica produkowana jest i dostarczana do klienta w elementach przeznaczonych do samodzielnego składania na miejscu montażu. LISTWA OPASOWA OGEE ĆWIERĆWAŁEK WYPUKŁY ĆWIERĆWAŁEK WKLĘSŁY ościeżnica drewniana lakierowana (Z) ościeżnica okleinowana (Z) LISTWA OPASOWA WYMIARY OŚCIEŻNIC STAŁYCH Z I Q DO DRZWI JEDNOSKRZYDŁOWYCH WYMIARY OŚCIEŻNICA ROZMIAR So Sw Sz Sm Ho 2018 Hw 2030 Hz 2061 Hm 2090 ĆWIERĆWAŁEK WYPUKŁY WYMIARY OŚCIEŻNIC STAŁYCH Z I Q DO DRZWI DWUSKRZYDŁOWYCH STANDARD PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA Sw So Sz Sm Ho Hw Hz SKRZYDEŁ ościeżnica o półokrągłym profilu Q LISTWA OPASOWA Q WYMIARY OŚCIEŻNICY STAŁEJ Q DO DRZWI DWUSKRZYDŁOWYCH OSAKA (OS) Z DOSTAWKĄ 40 PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA Sw So Sz Sm Ho Hw Hz SKRZYDEŁ

38 38 KATALOG DRZWI 2010 INFORMACJE TECHNICZNE REGULOWANE SEGMENTOWA OKLEINOWANA (SW), SEGMENTOWA LAKIEROWANA (ML) Legenda oznaczeń: So szerokość ościeżnicy w świetle Sw szerokość ościeżnicy w felcu Sz szerokość zewnętrzna ościeżnicy Sc szerokość zewnętrzna całkowita ościeżnicy Sp pełny wymiar szerokości ościeżnicy z elementami narożnymi Sm zalecana szerokość otworu w murze Ho wysokość ościeżnicy w świetle Hw wysokość ościeżnicy w felcu Hz wysokość zewnętrzna ościeżnicy Hp pełny wymiar wysokości ościeżnicy z elementami narożnymi Hm zalecana wysokość otworu w murze WYMIARY OŚCIEŻNIC REGULOWANYCH SW i ML DO DRZWI JEDNOSKRZYDŁOWYCH WYMIARY OŚCIEŻNICA ROZMIAR So Sw Sz Sc Sp Sm Ho 2019 Hw 2030 Hz 2041 Hp 2090 Hm 2070 WYMIARY ZAKRESÓW REGULACJI OŚCIEŻNIC REGULOWANYCH SW ZAKRES REGULACJI SYMBOL ZAKRESU WYMIAR G REGULACJI (GRUBOŚĆ ŚCIANY) OŚCIEŻNICY (mm) A B C D E F G H I J K WYMIARY OŚCIEŻNIC REGULOWANYCH SW i ML DO DRZWI DWUSKRZYDŁOWYCH STANDARD PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA Sw So Sz Sc Sp Sm Hw Ho Hz Hp Hm SKRZYDEŁ WYMIARY OŚCIEŻNIC REGULOWANYCH SW DO DRZWI DWUSKRZYDŁOWYCH OSAKA (OS) Z DOSTAWKĄ 40 PRZYKŁĄDOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA So Sw Sz Sc Sp Sm Hw Ho Hz Hp Hm SKRZYDEŁ

39 INFORMACJE TECHNICZNE KATALOG DRZWI REGULOWANE OŚCIEŻNICA LUX WYMIARY ZAKRESÓW REGULACJI OŚCIEŻNIC REGULOWANYCH LUX ZAKRES REGULACJI SYMBOL ZAKRESU WYMIAR G (GRUBOŚĆ REGULACJI OŚCIEŻNICY ŚCIANY)(mm) A B C D E F G H I J K WYMIARY OŚCIEŻNIC REGULOWANYCH LUX DO DRZWI JEDNOSKRZYDŁOWYCH WYMIARY OŚCIEŻNICA ROZMIAR So Sw Sz Sp Sm Ho 2018 Hw 2030 Hz 2062 Hp 2125 Hm 2092 WYMIARY OŚCIEŻNIC REGULOWANYCH LUX DO DRZWI DWUSKRZYDŁOWYCH STANDARD PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA SKRZYDEŁ So Sw Sz Sp Sm Ho Hw Hz Hp Hm WYMIARY OŚCIEŻNIC REGULOWANYCH LUX DO DRZWI DWUSKRZYDŁOWYCH OSAKA (OS) Z DOSTAWKĄ 40 ROZMIAR PRZYKŁADOWA KOMBINACJA WYMIARY STANDARDOWE ZŁOŻENIA SKRZYDEŁ So Sw Sz Sp Sm Ho Hw Hz Hp Hm

40 40 KATALOG DRZWI 2010 LISTWY OPASOWE I ĆWIERĆWAŁKI INFORMACJE TECHNICZNE ĆWIERĆWAŁEK WYPUKŁY LISTWA OPASOWA LISTWA OPASOWA Q ĆWIERĆWAŁEK WKLĘSŁY LISTWA OPASOWA OGEE PRZYKŁAD ZASTOSOWANIA MONTAŻU ĆWIERĆWAŁKA WKLĘSŁEGO I LISTWY OPASOWEJ PRZYKŁAD ZASTOSOWANIA MONTAŻU ĆWIERĆWAŁKA WYPUKŁEGO I LISTWY OPASOWEJ PŁASKIEJ UWAGA: przygotowując otwór w ścianie do montażu ościeżnicy, należy uwzględnić szerokość szczeliny montażowej ok. 30 mm (zaklinowanie, wypełnienie pianką montażową), w tym celu należy dodać do wymiaru wysokości ok. 30 mm, do wymiaru szerokości ok. 30 mm.

41 INFORMACJE TECHNICZNE KATALOG DRZWI SKRZYDŁA DRZWIOWE SKRZYDŁO POJEDYNCZE WYMIARY SKRZYDEŁ DO DRZWI JEDNOSKRZYDŁOWYCH SKRZYDŁO ROZMIAR WYMIARY S S H SKRZYDŁA PODWÓJNE WYMIARY SKRZYDEŁ DO DRZWI DWUSKRZYDŁOWYCH WYMIARY STANDARDOWE PRZYKŁADOWA ROZMIAR KOMBINACJA ZŁOŻENIA S S1 H SKRZYDEŁ SKRZYDŁA PODWÓJNE Z DOSTAWKĄ 40 WYMIARY SKRZYDEŁ DO DRZWI DWUSKRZYDŁOWYCH OSAKA (OS) Z DOSTAWKĄ 40 PRZYKŁADOWA WYMIARY STANDARDOWE ROZMIAR KOMBINACJA ZŁOŻENIA SKRZYDEŁ S S1 H JEDNOSKRZYDŁOWE DWUSKRZYDŁOWE DRZWI PRAWE DRZWI LEWE Legenda oznaczeń: S szerokość skrzydła S1 szerokość skrzydła w przyldze H wysokość skrzydła

42 42 42 KATALOG DRZWI 2010 INFORMACJE TECHNICZNE MASKOWNICE I SKRZYDŁA PRZESUWNE SKRZYDŁO PRZESUWNE Dostępne we wszystkich oferowanych rodzajach pokryć i kolorach. MASKOWNICA SYSTEMU PRZESUWNEGO NAŚCIENNEGO SKRZYDŁO Z MASKOWNICĄ ROZMIAR STANDARDOWY WYMIAR SKRZYDEŁ S WYMIAR WEWNĘTRZNY A Oferowane ościeżnice dostępne w wersji tunel (obudowa muru) bez frezowania pod uszczelkę i uszczelki jako komplet do skrzydeł przesuwnych (nie dotyczy ościeżnicy stałej drewnianej lakierowanej O/DP). WYMIAR ZEWNĘTRZNY B WYSOKOŚĆ ELEMENTU H GŁĘBOKOŚĆ ELEMENTU G I N F O R M A C J E D O D A T K O W E ELEMENTY I AKCESORIA ZA DOPŁATĄ (nie dotyczy modelu MODESTO) - dodatkowa listwa zezwalająca na korektę wysokości skrzydła poprzez podcięcie od dołu do 80 mm - tuleje wentylacyjne w skrzydłach łazienkowych - montaż kratki wentylacyjnej - frezowanie w dolnej krawędzi skrzydła przesuwnego pod element mocowany do podłogi - zamek na klucz (T) lub wkładkę (Y) lub łazienkowy (L) typu Centurion-R do samodzielnej wymiany - na specjalne życzenie klienta możliwość zastosowania szkła laminowanego KLAMKI Producent klamek: Gamet sp. z o.o. z szyldem z szyldem z szyldem na wkładkę na klucz łazienkowym Typ A/Y Typ B/Y Typ A/T Typ B/T Typ A/L Typ B/L NAKŁADKI NA ZAWIASY Nakładki na zawiasy do drzwi wewnątrzlokalowych dostępne są w kompletach (13.5/26 i 13.5/36) w kolorach: mosiądz błyszczący, chrom błyszczący, stare złoto, chrom satyna, nikiel satyna. mosiądz (03) chrom (04) nikiel szczotkowany (07) mosiądz antyczny (AB) Kolory produktów zaprezentowanych w katalogu mogą różnić się od oryginału. Powyższe informacje są aktualne w chwili ukazania się niniejszej publikacji. Katalog nie stanowi oferty w rozumieniu prawa i publikowany jest wyłącznie dla celów informacyjnych. Producent zastrzega sobie prawo do wprowadzania zmian i ulepszeń bez uprzedniego powiadamiania.

43 INFORMACJE TECHNICZNE KATALOG DRZWI KLASYFIKACJA POKRYĆ CENTURION-R BASIC podstawowa klasa pokryć drzwiowych Centurion-R. Technologia produkcji pokrycia gwarantuje powtarzalność kolorystyczną i odwzorowuje słoje drewna. Optymalna jakość produktu w atrakcyjnej cenie. Pokrycie klasy Basic jest dostępne w linii wzorniczej skrzydeł Boston, Boston Standard Plus, Etna, York, Manhattan, Montana, Vesto. BASIC PLUS PREMIUM PREMIUM PLUS w procesie technologicznym produkcji skrzydeł tej klasy płyta tłoczona ze strukturą odwzorowującą słoje drewna jest pokrywana ekologicznymi wodnymi lakierami transparentnymi. Farba nanoszona jest poprzez kilkukrotne ręczne lakierowanie, dzięki temu model skrzydeł Malaga uzyskuje ciekawy i niepowtarzalny efekt cieniowania. Pokrycie klasy BASIC PLUS jest dostępne w linii wzorniczej skrzydeł Bristol, Malaga i Andora. pokrycie drzwiowe Centurion-R zapewniające długotrwałą eksploatację drzwi w budynkach mieszkalnych. Technologia produkcji okleiny gwarantuje dokładne odwzorowanie rysunku słoi drewna i powtarzalność kolorystyczną. Drzwi wykonane w okleinie Premium są odporne na ścieranie i płowienie. Dostępne w linii wzorniczej skrzydeł Denver, Modesto, Oslo, Vigo, Reno, Vila, Etna, Kobe, Sapporo, Montana, Osaka Miraż, Osaka. klasa pokryć Centurion-R o podwyższonych parametrach odporności na takie czynniki jak ścieranie, światło dzienne i wilgotność. W procesie technologicznym produkcji okleiny nowoczesny materiał jest wielokrotnie pokrywany warstwami substancji uszlachetniających i impregnatów, co w przyszłości zabezpiecza produkt przed działaniem warunków zewnętrznych, w tym zmian i różnic wilgotności. Okleina Premium Plus doskonale odwzorowuje wygląd naturalnego drewna. Doskonałe rozwiązanie dla każdego, kto ceni estetykę i komfort podczas użytkowania produktów. Dostępne w linii wzorniczej skrzydeł Oslo, Vigo, Osaka Miraż, Osaka, Edo, Nagano. PREMIUM LUX klasa pokryć Centurion-R o bardzo wysokich parametrach odporności na głębokie zarysowanie, substancje chemiczne (m. in. kawa, herbata, sosy i tłuszcze), działanie promieni słonecznych. Wysoka jakość wykonania okleiny gwarantuje długotrwałość eksploatacji produktów. Idealne odwzorowanie rysunków usłojenia i kolorystyki naturalnego drewna. Premium Lux to klasa pokryć dla każdego, kto ceni doskonałą jakość i elegancję. Dostępne w liniach wzorniczych skrzydeł Oslo, Reno, Vila, Intro. W tej klasie pokryć dostępna jest również folia ryflowana (kolory CAFE i KARMEL). Zastosowanie nowych technologii nadaje powierzchni folii ryflowanej matowy wygląd i przyjemną w dotyku strukturę przypominającą delikatnie szlifowane drewno naturalne. EXTREME klasa pokryć Centurion-R o najwyższych parametrach odpornościowych na działanie czynników zewnętrznych. Okleina CPL jest najtwardszym sztucznym pokryciem o wyjątkowo dużej odporności na uszkodzenia mechaniczne i ścieranie. Nie wymaga specjalnej konserwacji. Użycie pokrycia klasy Extreme gwarantuje pełną powtarzalność wzoru i koloru. Doskonale sprawdza się w miejscach, gdzie drzwi narażone są na bardzo intensywne użytkowanie, w szczególności w miejscach użyteczności publicznej: szkołach, szpitalach, hotelach, budynkach biurowych itp. Dostępne w linii wzorniczej skrzydeł Dakar. I N F O R M A C J E D O D A T K O W E SZKŁO BEZPIECZNE HARTOWANE BIAŁE MATOWE zastosowanie tego rodzaju szkła w naszych produktach jest wyrazem dbałości o bezpieczeństwo użytkowania naszych produktów oraz ich trwałość. Szkło hartowane ma bardzo twarde powierzchnie zewnętrzne i miękki rdzeń. Powstałe w wyniku tego naprężenia w strukturze szkła powodują, iż w przypadku rozbicia szyby, tafla szklana rozpada się na niewielkie kawałki o tępo zakończonych krawędziach, dzięki czemu zmniejsza się ryzyko zranienia. Dzięki hartowaniu polegającemu na ogrzaniu tafli szkła do wysokiej temperatury, a następnie bardzo szybkim jej schłodzeniu, kilkakrotnie wzrasta wytrzymałość szkła i odporność na uderzenia oraz naprężenia. UWAGA! Skrzydła Kobe, Sapporo, Reno, Etna (w kolorach NUT, KONIAK, IMBIR, VOG) w rozmiarze 60 Skrzydła w kolorach folii dwukierunkowej (koniak (KJ), vog (VJ), nut (NJ), imbir (IJ)) mogą być wykonane w rozmiarze 60 na bazie folii dwukierunkowej o rozmiarze 70. Oznacza to, iż korekta szerokości wykonywana jest poprzez obustronne symetryczne zwężenie. Część poziomego układu wzoru pozostaje identyczna jak w rozmiarze 70, węższe są obie pionowe części wzoru. Inne możliwe rozwiązanie to zastosowanie jednokierunkowej folii o pionowym układzie rysunku słoi. Aprobata Techniczna: AT /2006 ITB Warszawa Atest Higieniczny: HK/B/0309/01/2009 PZH Warszawa HK/B/0309/02/2009 PZH Warszawa Jesteśmy upoważnieni do stosowania znaku budowlanego. Udzielamy 12-miesięcznej gwarancji.
