1 Solutions Material Handling Przestrzeń i czas 2 Już dziś poznaj nowoczesne, dynamiczne systemy magazynowe przyszłości: rozwiązania Kardex Remstar do optymalizacji procesów intralogistycznych

2 Systemy Kardex Remstar: dynamiczne, praktyczne i ekonomiczne aby stworzyć więcej miejsca w hali produkcyjnej i magazynie 8 Kardex Remstar Shuttle pionowe systemy windowe 14 Kardex Remstar Megamat pionowe systemy karuzelowe 20 Kardex Remstar Horizontal poziome systemy karuzelowe 28 Oprogramowanie Kardex Remstar Power Pick Global 30 Serwis zarządzanie cyklem życia produktu 34 Kardex Group Twój niezawodny partner w dziedzinie automatycznych systemów magazynowania i kompletacji 2

3 Dynamiczne systemy magazynowania i udostępniania Dynamiczne systemy magazynowania i udostępniania do optymalizacji powierzchni magazynowej i produktywności. Nieważne, co przechowujesz niezawodny i wydajny system magazynowania i udostępniania znacznie obniża ilość niezbędnego personelu oraz koszty składowania. I to niezależenie od tego, czy jest obsługiwany manualnie czy automatycznie. Od wydajnego sprzętu po w pełni zintegrowane systemy: projektujemy i instalujemy systemy magazynowania i udostępniania dostosowane do indywidualnych potrzeb klientów. Każdy z naszych produktów odznacza się wysoką wydajnością, bezpieczeństwem, optymalnym wykorzystaniem miejsca, ulepszoną ergonomią oraz efektywnością. To zalety, które w dłuższej perspektywie zabezpieczą rentowność i dochodowość Twojego przedsiębiorstwa, i które szybko docenisz każdego dnia. Przykład? Wszystkie pionowe i poziome systemy regałowe Kardex Remstar pracują na zasadzie towar do obsługi. Dzięki temu artykuły są szybko dostępne, a czasy kompletacji i drogi znacznie się skracają. Większa powierzchnia magazynowa i szybszy dostęp Odzyskanie do 80% powierzchni magazynowej Dokładność dostępu rzędu 99% Wzrost efektywności kompletacji nawet o 400% Precyzja informowania o stanie magazynowym do 99% magazynowym do 99% Precyzja informowania o stanie Więcej informacji: Wzrost efektywności kompletacji Dokładność dostępu rzędu 99% nawet o 400% magazynowej Odzyskanie do 80% powierzchni 3

4 Dynamiczne systemy magazynowania i udostępniania Kardex Remstar: najwyższej klasy technologia w zakresie systemów magazynowania i udostępniania na całym świecie Kardex Remstar: Bellheim/Niemcy Kardex Remstar: Neuburg/Niemcy Oprogramowanie Kardex Remstar powstaje w naszym centrum kompetencji w Wörth/Niemcy. 4

5 Rozwiązania gwarantujące indywidualność, elastyczność i sukces. W każdej branży. Profesjonalne rozwiązania w zakresie magazynowania i przepływu materiałów przepis na sukces dla wyższej produktywności i rentowności. Kochamy wyzwania techniczne i zawsze dążymy do perfekcji. Nieustannie ulepszamy nasze innowacyjne systemy, ponieważ chcemy, by spełniały najwyższe wymagania. Nasz bilans: zainstalowaliśmy dotychczas ponad rozwiązań dla sektora biurowego, magazynowego i handlowego. Firma Kardex Remstar zalicza się do wiodących producentów zautomatyzowanych systemów magazynowania i udostępniania na świecie, które są konstruowane w oparciu o technicznie dopracowaną i przemyślaną pod względem ekonomicznym koncepcję, zakładającą wzrost wydajności oraz efektywniejsze kształtowanie procesów roboczych w przedsiębiorstwie. Nasze zorientowane na indywidualne potrzeby rozwiązania w zakresie składowania i kompletacji umożliwią Ci optymalne wykorzystanie powierzchni magazynowej oraz wygenerują znaczne oszczędności na skutek rotacji towaru. Stopień automatyzacji można przy tym precyzyjnie dostosować do procesów produkcyjnych i dystrybucyjnych firmy aż po całkowicie zautomatyzowane i wykorzystujące technologię robotyczną systemy. Obecność na całym świecie Myślenie globalne oznacza: wszędzie być i wszędzie myśleć. Naszym rynkiem jest rynek światowy. Nasi klienci prowadzą często działalność międzynarodową lub operują na wszystkich kontynentach. Firma Kardex Remstar jest na to dobrze przygotowana: jesteśmy wszędzie tam, gdzie nas potrzebują nasze filie i przedstawicielstwa w niemal wszystkich liczących się gospodarczo krajach gwarantują bliski kontakt z klientem. Idziemy nawet o krok do przodu: jako część grupy Kardex zatrudniającej ponad 2200 pracowników możemy dzielić się naszym know how, oferując usługi serwisowe, wsparcie techniczne i szkolenia. Jakość i bezpieczeństwo Przez cały czas chcemy spełniać wysokie oczekiwania klientów, ponieważ wiemy, że tylko stała jakość zaowocuje zaufaniem do naszego przedsiębiorstwa. Dlatego sami sobie stawiamy najwyższe wymagania: wszystkie systemy Kardex Remstar są produkowane w Bellheim i Neuburg (Niemcy) zgodnie z rygorystycznymi standardami jakościowymi. Nasze produkty są certyfikowane m.in. zgodnie z następującymi standardami: DIN EN ISO 9001 i dla urządzeń Kardex Produktion Deutschland GmbH Motoryzacja przepływ materiałów, udostępnianie narzędzi w produkcji Elektronika magazynowanie w kontrolowanych warunkach Chemia/farmacja systemy robotyczne, bezpieczeństwo procesu, klimatyzowane i czyste pomieszczenia Magazynowanie/ dystrybucja kompletacja małych części Budowa maszyn magazyny buforowe, składowanie narzędzi, ładowanie części Szpitale w pełni zautomatyzowane systemy wielopiętrowe badania i atest UL certyfikat zgodności CE standardy jakości RAL w Niemczech certyfikaty TÜV-GS-/TÜV-NRTL 5

6 Specjalistyczne aplikacje Kardex Remstar Specjalistyczne aplikacje: intralogistyka i innowacja. Wykorzystaj potencjał optymalizacyjny wewnętrznej logistyki Twojej firmy Systemy Kardex Remstar obsługują wszystkie rodzaje kompletacji. Ergonomicznie, oszczędzając czas i miejsce. Pobieranie towaru, kontrola i pakowanie w pojemnik wysyłkowy w jednym kroku roboczym jest możliwe. W połączeniu z nowoczesną techniką transportu bliskiego liczba niezbędnych czynności ulega ograniczeniu. Nowoczesne oprogramowanie do zarządzania magazynowego, np. Power Pick Global, optymalizuje czas kompletacji. Przy losowym przypisywaniu miejsc magazynowych zastosować można kompletację dwustopniową. Składanie towaru może odbywać się jednocześnie, a liczba błędów przy składowaniu i wydawaniu jest minimalizowana. 6

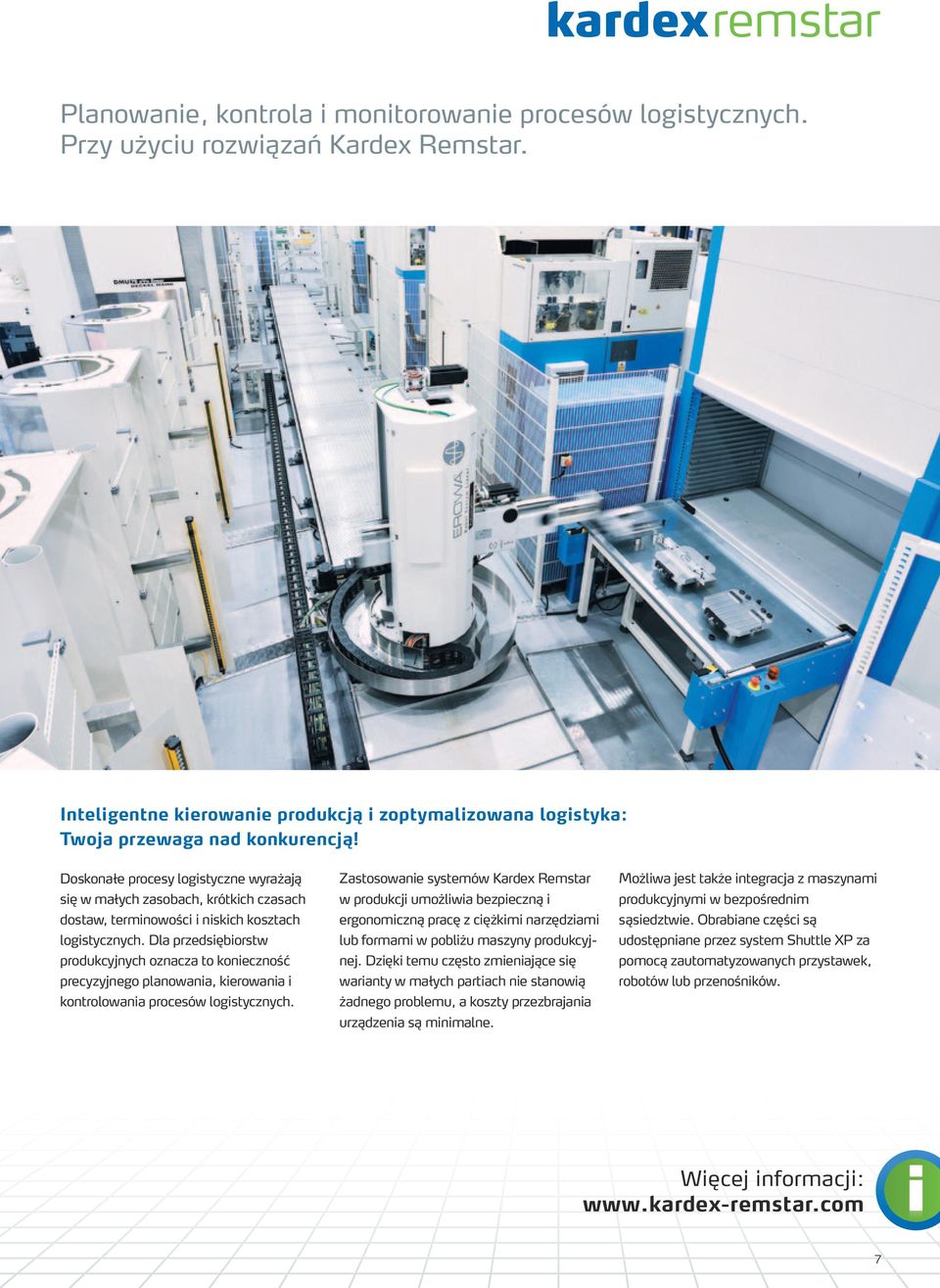

7 Planowanie, kontrola i monitorowanie procesów logistycznych. Przy użyciu rozwiązań Kardex Remstar. Inteligentne kierowanie produkcją i zoptymalizowana logistyka: Twoja przewaga nad konkurencją! Doskonałe procesy logistyczne wyrażają się w małych zasobach, krótkich czasach dostaw, terminowości i niskich kosztach logistycznych. Dla przedsiębiorstw produkcyjnych oznacza to konieczność precyzyjnego planowania, kierowania i kontrolowania procesów logistycznych. Zastosowanie systemów Kardex Remstar w produkcji umożliwia bezpieczną i ergonomiczną pracę z ciężkimi narzędziami lub formami w pobliżu maszyny produkcyjnej. Dzięki temu często zmieniające się warianty w małych partiach nie stanowią żadnego problemu, a koszty przezbrajania urządzenia są minimalne. Możliwa jest także integracja z maszynami produkcyjnymi w bezpośrednim sąsiedztwie. Obrabiane części są udostępniane przez system Shuttle XP za pomocą zautomatyzowanych przystawek, robotów lub przenośników. Więcej informacji: 7

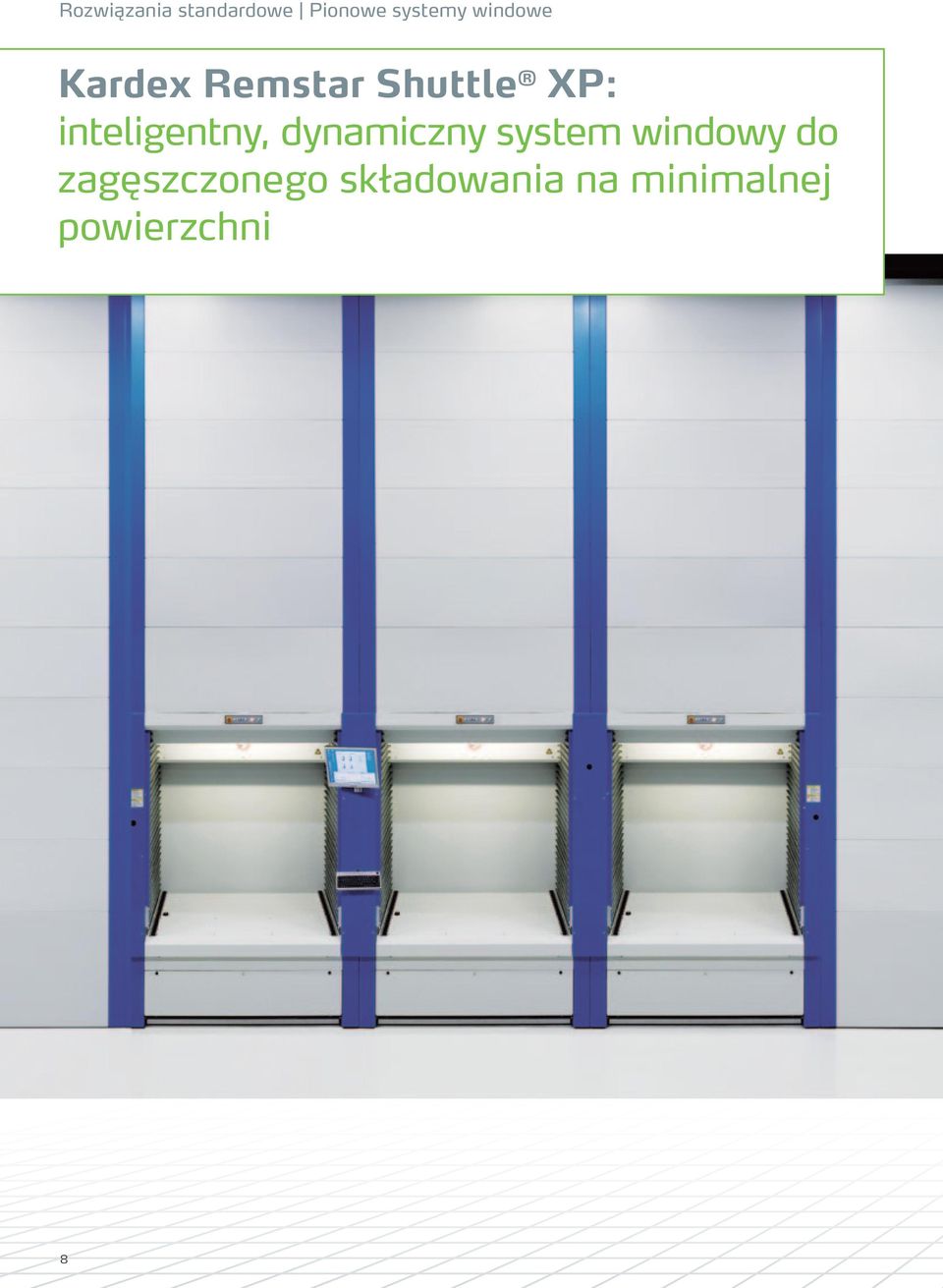

8 Rozwiązania standardowe Pionowe systemy windowe Kardex Remstar Shuttle XP: inteligentny, dynamiczny system windowy do zagęszczonego składowania na minimalnej powierzchni 8

9 9

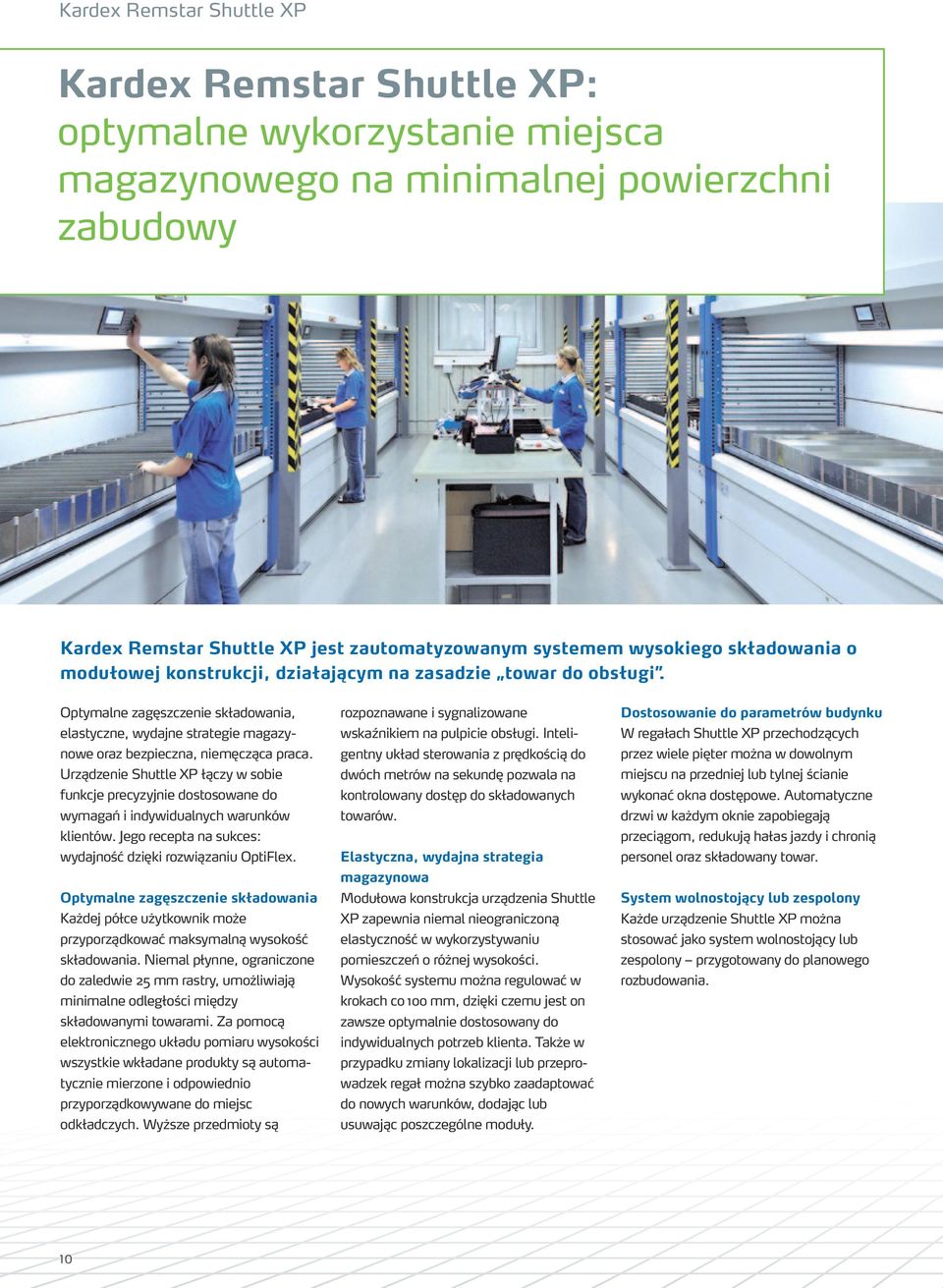

10 Kardex Remstar Shuttle XP Kardex Remstar Shuttle XP: optymalne wykorzystanie miejsca magazynowego na minimalnej powierzchni zabudowy Kardex Remstar Shuttle XP jest zautomatyzowanym systemem wysokiego składowania o modułowej konstrukcji, działającym na zasadzie towar do obsługi. Optymalne zagęszczenie składowania, elastyczne, wydajne strategie magazynowe oraz bezpieczna, niemęcząca praca. Urządzenie Shuttle XP łączy w sobie funkcje precyzyjnie dostosowane do wymagań i indywidualnych warunków klientów. Jego recepta na sukces: wydajność dzięki rozwiązaniu OptiFlex. Optymalne zagęszczenie składowania Każdej półce użytkownik może przyporządkować maksymalną wysokość składowania. Niemal płynne, ograniczone do zaledwie 25 mm rastry, umożliwiają minimalne odległości między składowanymi towarami. Za pomocą elektronicznego układu pomiaru wysokości wszystkie wkładane produkty są automatycznie mierzone i odpowiednio przyporządkowywane do miejsc odkładczych. Wyższe przedmioty są rozpoznawane i sygnalizowane wskaźnikiem na pulpicie obsługi. Inteligentny układ sterowania z prędkością do dwóch metrów na sekundę pozwala na kontrolowany dostęp do składowanych towarów. Elastyczna, wydajna strategia magazynowa Modułowa konstrukcja urządzenia Shuttle XP zapewnia niemal nieograniczoną elastyczność w wykorzystywaniu pomieszczeń o różnej wysokości. Wysokość systemu można regulować w krokach co 100 mm, dzięki czemu jest on zawsze optymalnie dostosowany do indywidualnych potrzeb klienta. Także w przypadku zmiany lokalizacji lub przeprowadzek regał można szybko zaadaptować do nowych warunków, dodając lub usuwając poszczególne moduły. Dostosowanie do parametrów budynku W regałach Shuttle XP przechodzących przez wiele pięter można w dowolnym miejscu na przedniej lub tylnej ścianie wykonać okna dostępowe. Automatyczne drzwi w każdym oknie zapobiegają przeciągom, redukują hałas jazdy i chronią personel oraz składowany towar. System wolnostojący lub zespolony Każde urządzenie Shuttle XP można stosować jako system wolnostojący lub zespolony przygotowany do planowego rozbudowania. 10

11 i składowanego towaru operatora bezpieczeństwo Większe Wysokość + szerokość + głębokość = większa pojemność dzięki optymalnemu wykorzystaniu pomieszczenia. Zasada działania Duża prędkość jazdy, zminimalizowany czas oczekiwania i w konsekwencji wyższa wydajność kompletacji system Shuttle XP podnosi efektywność magazynu, gdyż niezależnie od miejsca, w którym towar się znajduje, pracownik zawsze szybko go otrzymuje. Boczne kątowniki w oknie dostępowym umożliwiają pozycjonowanie w obszarze roboczym kilku półek. Dzięki temu podczas kompletacji towaru z jednej półki w tle ekstraktor udostępnia już kolejną. Korzyść: szybsza kompletacja Korzyść: oszczędność miejsca System Shuttle XP działa na zasadzie towar do obsługi, przy czym odpowiednia półka zawsze zatrzymuje się na optymalnej wysokości. Urządzenie sortuje towar w zoptymalizowanych sekwencjach, aby zminimalizować czas pracy maszyny, co czterokrotnie przyspiesza kompletację. Urządzenie Shuttle XP oferuje dużą pojemność na bardzo małej powierzchni zabudowy. W porównaniu z konwencjonalnymi metodami składowania system ten zajmuje nawet o 80% mniej miejsca. Na zaledwie 10 m 2 powierzchni można wygospodarować do 2000 m 2 miejsca magazynowego. Korzyść: większe bezpieczeństwo Najważniejsze korzyści w skrócie: Większa powierzchnia magazynowa przy znacznie mniejszej powierzchni zabudowy Redukcja czasów dostępu Szybki i bezpieczny dostęp Dokładne informacje o stanie magazynowym dzięki integracji w wewnętrzny system gospodarki towarowej Większe bezpieczeństwo operatora i składowanego towaru Szybsza rotacja towaru Korzyść: większa elastyczność Duża prędkość jazdy przy zagęszczonym składowaniu wymaga stosowania odpowiednich zabezpieczeń. Bezpieczeństwo aktywne lub pasywne, człowieka, maszyny czy towaru we wszystkich tych aspektach system Shuttle XP nie uznaje kompromisów i oferuje maksymalną ochronę. Centralnym elementem wyposażenia zabezpieczającego są automatyczne drzwi w tylnej części okna dostępowego oraz fotokomórki bezpieczeństwa przed oknem. Optymalny i elastyczny system OptiFlex zadba o możliwie najlepsze wykorzystanie przestrzeni. Raster co 25 mm umożliwia składowanie w niewielkich odstępach towarów o różnej wysokości. Mała odległość między artykułami gwarantuje większą elastyczność i efektywniejsze wykorzystanie pojemności regału. 11 Szybsza rotacja towaru

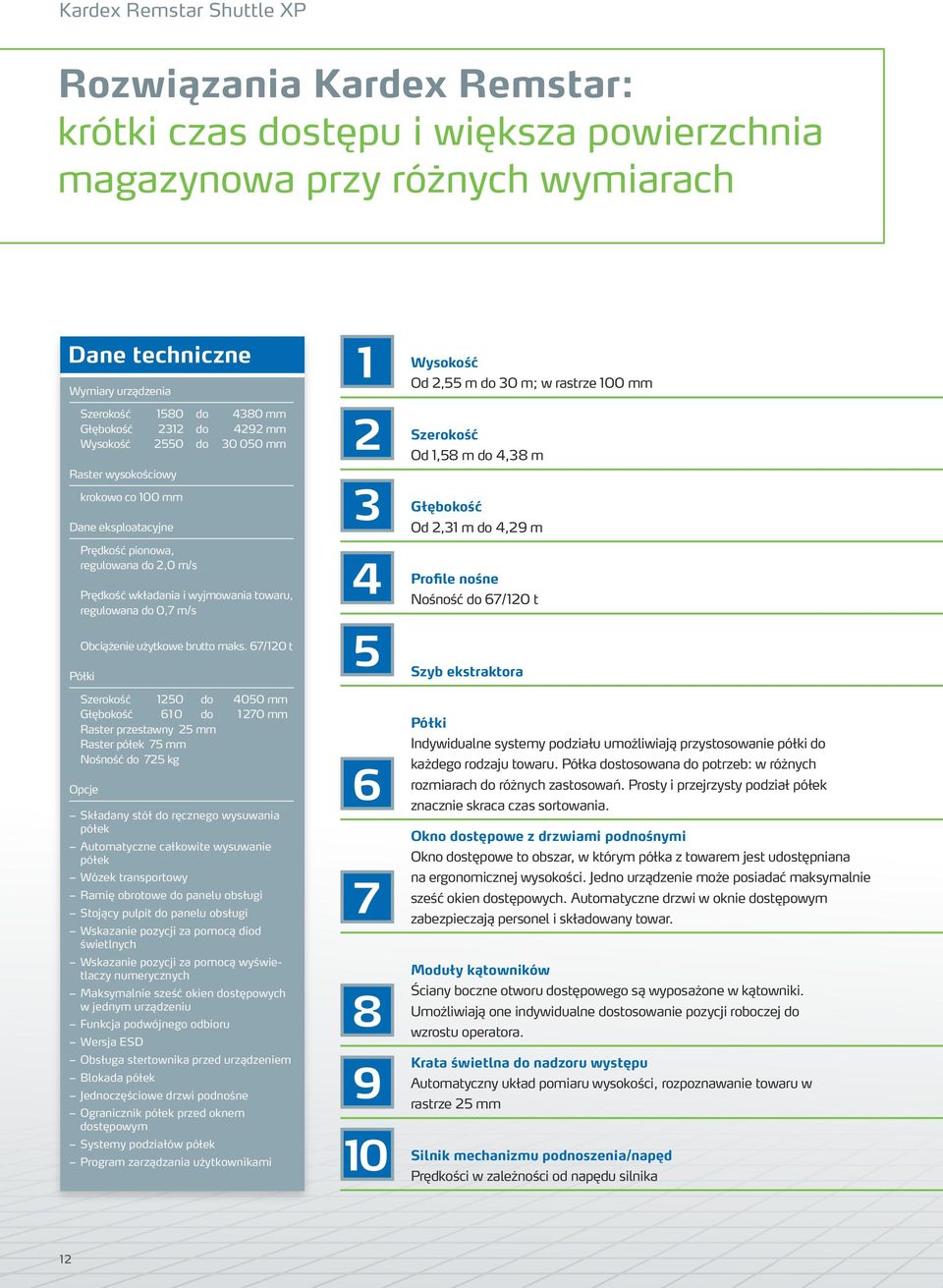

12 Kardex Remstar Shuttle XP Rozwiązania Kardex Remstar: krótki czas dostępu i większa powierzchnia magazynowa przy różnych wymiarach Dane techniczne Wymiary urządzenia Szerokość 1580 do 4380 mm Głębokość 2312 do 4292 mm Wysokość 2550 do mm Raster wysokościowy krokowo co 100 mm Dane eksploatacyjne Prędkość pionowa, regulowana do 2,0 m/s Prędkość wkładania i wyjmowania towaru, regulowana do 0,7 m/s Obciążenie użytkowe brutto maks. 67/120 t Półki Szerokość 1250 do 4050 mm Głębokość 610 do mm Raster przestawny 25 mm Raster półek 75 mm Nośność do 725 kg Opcje Składany stół do ręcznego wysuwania półek Automatyczne całkowite wysuwanie półek Wózek transportowy Ramię obrotowe do panelu obsługi Stojący pulpit do panelu obsługi Wskazanie pozycji za pomocą diod świetlnych Wskazanie pozycji za pomocą wyświetlaczy numerycznych Maksymalnie sześć okien dostępowych w jednym urządzeniu Funkcja podwójnego odbioru Wersja ESD Obsługa stertownika przed urządzeniem Blokada półek Jednoczęściowe drzwi podnośne Ogranicznik półek przed oknem dostępowym Systemy podziałów półek Program zarządzania użytkownikami Wysokość Od 2,55 m do 30 m; w rastrze 100 mm Szerokość Od 1,58 m do 4,38 m Głębokość Od 2,31 m do 4,29 m Profile nośne Nośność do 67/120 t Szyb ekstraktora Półki Indywidualne systemy podziału umożliwiają przystosowanie półki do każdego rodzaju towaru. Półka dostosowana do potrzeb: w różnych rozmiarach do różnych zastosowań. Prosty i przejrzysty podział półek znacznie skraca czas sortowania. Okno dostępowe z drzwiami podnośnymi Okno dostępowe to obszar, w którym półka z towarem jest udostępniana na ergonomicznej wysokości. Jedno urządzenie może posiadać maksymalnie sześć okien dostępowych. Automatyczne drzwi w oknie dostępowym zabezpieczają personel i składowany towar. Moduły kątowników Ściany boczne otworu dostępowego są wyposażone w kątowniki. Umożliwiają one indywidualne dostosowanie pozycji roboczej do wzrostu operatora. Krata świetlna do nadzoru występu Automatyczny układ pomiaru wysokości, rozpoznawanie towaru w rastrze 25 mm Silnik mechanizmu podnoszenia/napęd Prędkości w zależności od napędu silnika 12

13 Modułowa konstrukcja i inteligentna zasada składowania podwójna korzyść zapewniająca większą elastyczność i powierzchnię magazynową. Inne produkty serii Shuttle XP: Kardex Remstar Shuttle XP700 Do towarów o dużej masie i ponadstandardowych długościach. Kardex Remstar Shuttle XPlus Szybki magazyn automatyczny z belką podnośną. Kardex Remstar Shuttle XPmultiple Zoptymalizowane wykorzystanie wąskich pomieszczeń. 13

14 Rozwiązania standardowe Pionowe regały karuzelowe Kardex Remstar Megamat RS: połączenie postępu i tradycji w technice magazynowej 14

15 15

16 Kardex Remstar Megamat RS Kardex Remstar Megamat RS: maksymalna pojemność na minimalnej powierzchni Kardex Remstar Megamat RS jest zautomatyzowanym regałem karuzelowym działającym na zasadzie przenośnika paternoster i zgodnie z założeniem towar do obsługi idealne rozwiązanie do szybko rotujących towarów. Odpowiadając na potrzeby rynku, w rozwiązaniach oferowanych naszym klientom konsekwentnie implementujemy najnowsze wyniki badań naukowych i projektowych oraz uwzględniamy aspekty ochrony zasobów i środowiska naturalnego. Kompetencje i doświadczenie firmy Kardex Remstar umożliwiają tworzenie systemów, które zapewnią Twojemu przedsiębiorstwu przewagę nad konkurencją. Przykładem może być sprawdzający się od dziesięcioleci regał Megamat, który kompleksowo ulepszyliśmy pod kątem ochrony środowiska i energooszczędności przy wykorzystaniu najnowocześniejszych technik produkcyjnych i konstrukcyjnych. Rezultat: Megamat RS. Przez cały okres przydatności użytkowej system Megamat RS spełnia wymogi polityki odpowiedzialnego i ekonomicznego wykorzystywania zasobów rozpoczyna się to już w momencie produkcji. Wraz z polepszeniem właściwości statycznych znacznie zredukowano ilość stosowanego materiału: masę niektórych elementów konstrukcyjnych udało się ograniczyć nawet o 50 procent w porównaniu ze starszym modelem. W całym procesie produkcji firma Kardex Remstar przestrzega zasad odpowiedzialnego zarządzania zasobami naturalnymi. W ubiegłych latach stworzono niezwykle wydajny system zarządzania energią, który został wdrożony we wszystkich procesach produkcji i zaopatrzenia. Zaangażowanie, które nie tylko się opłaca, lecz również zasługuje na uznanie: za swoje procedury oszczędnego wykorzystywania zasobów firma Kardex Remstar otrzymała liczne nagrody. 16

17 Innowacje: automatyczny napinacz łańcucha, zredukowane zużycie energii, lekkobieżne drzwi przesuwne, nowoczesne wzornictwo. Zasada działania Kompaktowa konstrukcja regału Megamat RS oferuje maksymalną powierzchnię magazynową na minimalnej powierzchni zabudowy. Urządzenia te można bez problemu eksploatować jako wolnostojące regały karuzelowe lub systemy piętrowe z wieloma oknami dostępowymi o wysokości do 10 m. Zagęszczone składowanie gwarantuje maksymalne wykorzystanie pojemności regału. Każde z urządzeń Megamat RS może być rozwiązaniem wolnostojącym lub stanowić element systemu. Modułowa konstrukcja zapewnia maksymalne zabezpieczenie inwestycji i gwarantuje wykorzystanie w długiej perspektywie czasu. Korzyść: prędkość Korzyść: indywidualność i elastyczność Urządzenie Megamat RS przekonuje dużą prędkością obiegu, umożliwiającą szybki dostęp do wszystkich towarów. Półki wielofunkcyjne można zaadaptować do niemal każdego zastosowania. Elastyczny system umożliwia ekonomiczne składowanie najróżniejszych towarów. Korzyść: jakość i ekonomiczność Najważniejsze innowacje w skrócie: Energooszczędna technologia napędowa Maksymalne bezpieczeństwo przy wykorzystaniu prostej konstrukcji Dostosowane do potrzeb koncepcje sterowania dla wszystkich zastosowań funkcja jazda i przegląd Zoptymalizowane systemy zabezpieczeń Elastyczne magazynowanie dzięki różnym możliwościom aranżacji Z uwagi na idealną współdziałanie silnika elektrycznego, wysokowydajnej przekładni oraz dokładnie skalibrowanego przemiennika częstotliwości nowy regał Kardex Megamat RS zużywa obecnie do 40 procent mniej energii. Rezultat: odczuwalnie obniżone całkowite koszty eksploatacji (TCO). Korzyść: bezpieczeństwo personelu i składowanego towaru Aby zapewnić maksymalne bezpieczeństwo, system Megamat RS wyposażono w cztery nowe funkcje: awaryjną korbę ręczną, automatyczny napinacz łańcucha, system zatrzaskowy i lekkobieżne drzwi przesuwne. różnym możliwościom aranżacji Elastyczne magazynowanie dzięki zabezpieczeń 17 Zoptymalizowane systemy wań funkcja jazda i przegląd

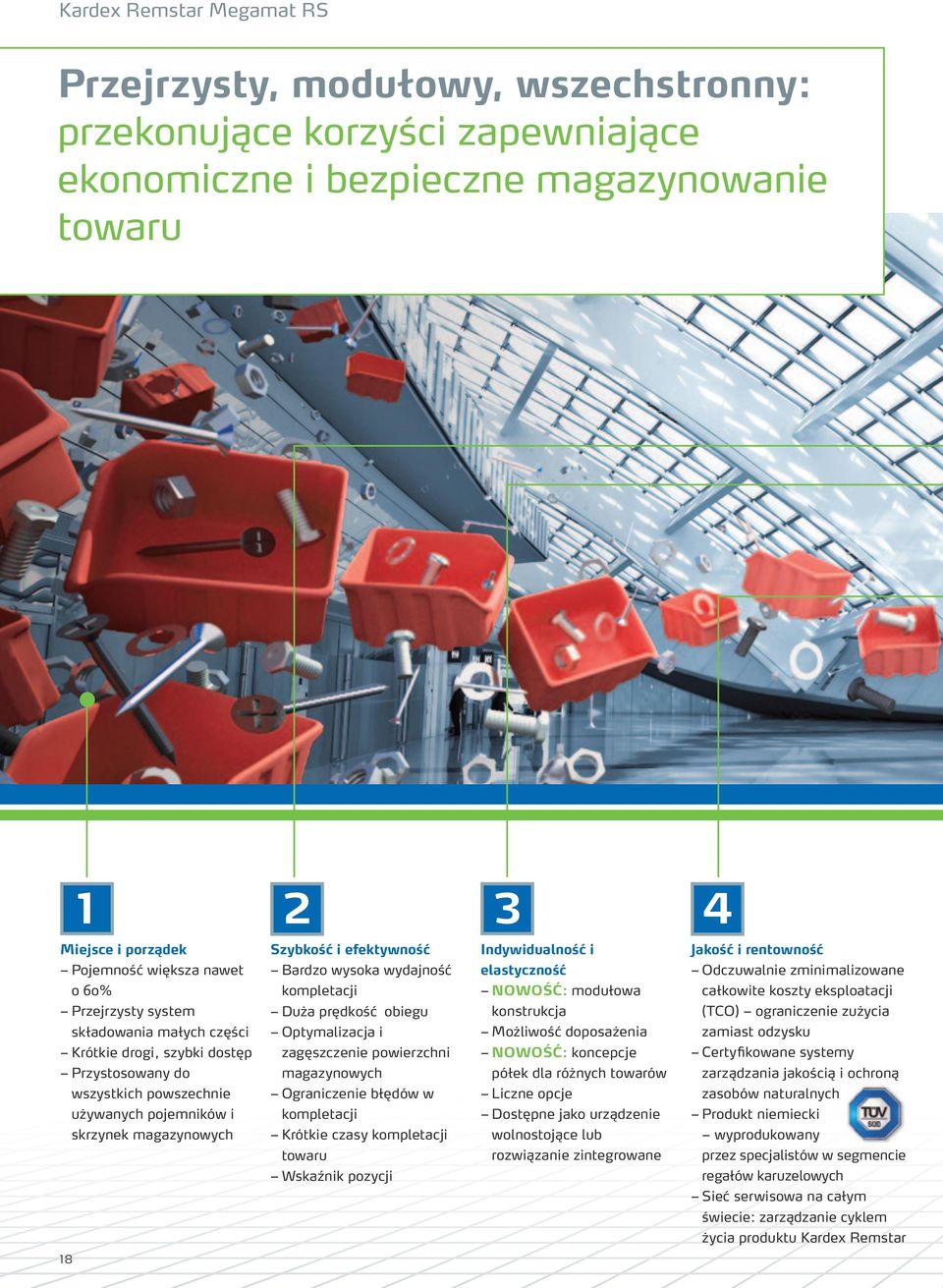

18 Kardex Remstar Megamat RS Przejrzysty, modułowy, wszechstronny: przekonujące korzyści zapewniające ekonomiczne i bezpieczne magazynowanie towaru Miejsce i porządek Pojemność większa nawet o 60% Przejrzysty system składowania małych części Krótkie drogi, szybki dostęp Przystosowany do wszystkich powszechnie używanych pojemników i skrzynek magazynowych Szybkość i efektywność Bardzo wysoka wydajność kompletacji Duża prędkość obiegu Optymalizacja i zagęszczenie powierzchni magazynowych Ograniczenie błędów w kompletacji Krótkie czasy kompletacji towaru Wskaźnik pozycji Indywidualność i elastyczność NOWOŚĆ: modułowa konstrukcja Możliwość doposażenia NOWOŚĆ: koncepcje półek dla różnych towarów Liczne opcje Dostępne jako urządzenie wolnostojące lub rozwiązanie zintegrowane Jakość i rentowność Odczuwalnie zminimalizowane całkowite koszty eksploatacji (TCO) ograniczenie zużycia zamiast odzysku Certyfikowane systemy zarządzania jakością i ochroną zasobów naturalnych Produkt niemiecki wyprodukowany przez specjalistów w segmencie regałów karuzelowych Sieć serwisowa na całym świecie: zarządzanie cyklem życia produktu Kardex Remstar 18

19 Dane techniczne Wymiary urządzenia Szerokość od do 3075 mm 3875 mm Wysokość min mm maks mm Głębokość 1270 mm 1470 mm 1670 mm Wymiary użytkowe półki Szerokość od do Wysokość od do Głębokość 428 mm 528 mm 628 mm 2450 mm 3250 mm Niesymetryczne obciążenie maks. Nośność półki 1200 kg 350 kg Nośność urządzenia maks kg Kolory standardowe Okno dostępowe: 10 różnych kolorów standardowych Poszycie i półki: szary RAL 7035 Inne kolory na życzenie 225 mm 491 mm Bezpieczeństwo NOWOŚĆ: korba ręczna na wypadek awarii zasilania NOWOŚĆ: system zatrzaskowy zapewniający prosty, szybki montaż i dużą stabilność systemu Kontrola dostępu Optymalna ochrona personelu i składowanego towaru Ergonomia Zasada towar do obsługi Funkcja jazda i przegląd Optymalna wygoda obsługi Profil wielofunkcyjny: indywidualne mocowanie panelu obsługi NOWOŚĆ: lekkobieżne drzwi przesuwne Technologia Nowoczesne wzornictwo NOWOŚĆ: małe zużycie eksploatacyjne dzięki automatycznemu napinaczowi łańcucha Najnowocześniejsze i najtrwalsze materiały Układ sterowania z opcjonalnym systemem zarządzania magazynowego Power Pick Global Bezpieczeństwo inwestycji Długi okres trwałości użytkowej NOWOŚĆ: pakiety doposażeniowe i modyfikacyjne w przypadku zmiany zastosowania Kardex Remstar jako partner godny zaufania Technologia przyszłości już dziś 19

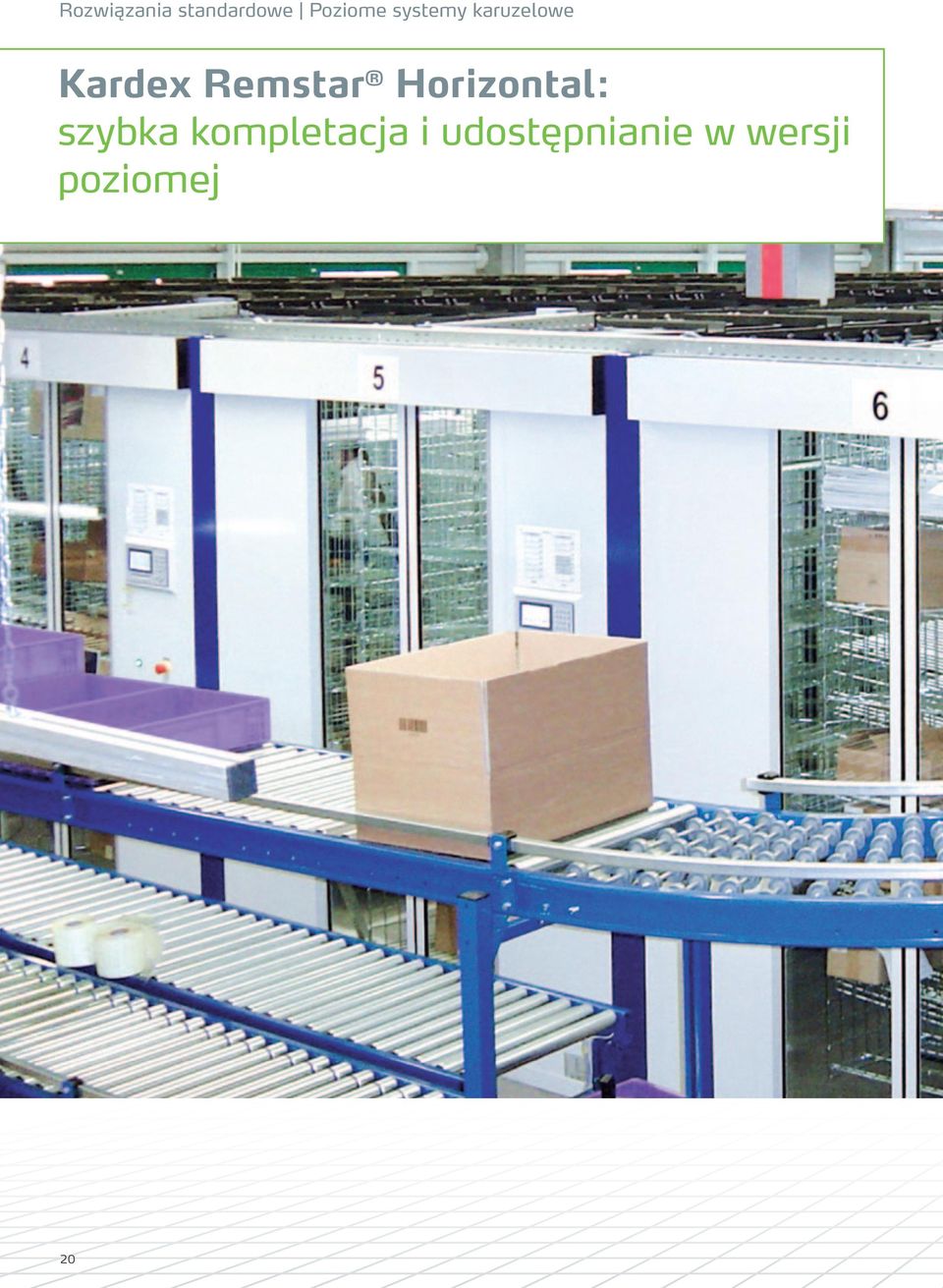

20 Rozwiązania standardowe Poziome systemy karuzelowe Kardex Remstar Horizontal: szybka kompletacja i udostępnianie w wersji poziomej 20

21 21

22 Kardex Remstar Horizontal Kardex Remstar Horizontal: niezawodna, szybka i wydajna kompletacja przy małej wysokości pomieszczeń Kardex Remstar Horizontal umożliwia bezpieczną i niemęczącą pracę. W razie potrzeby system można rozbudować dzięki temu stanowi także pewną inwestycję w przyszłość przedsiębiorstwa. Urządzenie Horizontal to zautomatyzowany, poziomy system karuzelowy. Instalowany z powodzeniem w licznych obiektach o wysokości do 4,10 m i o obciążeniu użytkowym do 60 t. Wydajna stacja kompletacji W zależności od rozmiarów i koncepcji instalacji urządzenie można stosować na dwa sposoby: Stacja podwójna z oknami dostępowymi umieszczonymi równolegle lub pod kątem prostym może być wygodnie obsługiwana przez jedną osobę. Dla stacji potrójnej zaleca się układ w kształcie litery L lub U, natomiast stacja poczwórna sprawdza się przy dużej głębokości asortymentu i szybko rotujących towarach. Stacja piętrowa Dwa lub kilka urządzeń Horizontal ustawionych jedno nad drugim. Stanowiska obsługi i kompletacji znajdują się na podłodze oraz przynależnym podeście. Każde piętro pracuje autonomicznie. W celu połączenia pięter i zagwarantowania przepływu materiału można zastosować technikę transportu bliskiego. Stacja wysoka z pomostem podnoszącym Stacja wysoka Horizontal umożliwia optymalne wykorzystanie wysokości hali do 4,5 m różnorodność dostępnych kombinacji nie zna przy tym granic. Pomost podnoszący przenosi operatora na wysokość pozwalającą na ergonomiczne wyjęcie towaru. W celu optymalizacji czasowej oprogramowanie do zarządzania magazynowego dzieli instalację na strefy odbioru: najpierw wyjmowane są wszystkie artykuły jednej strefy, a dopiero potem podnośnik najeżdża na kolejną strefę. 22

23 Oszczędność czasu dzięki szybkiemu, precyzyjnemu i bezpiecznemu dostępowi: Kardex Remstar Horizontal wybiera zawsze najkrótszą drogę. Zasada działania Zasada towar do obsługi eliminuje bezproduktywne chodzenie po magazynie w poszukiwaniu towaru. Umożliwia także szybki, precyzyjny i bezpieczny dostęp. Regał Horizontal podjeżdża do okna dostępowego zawsze najkrótszą drogą. Wskaźnik LED wskazuje przy tym odpowiednią półkę. Przy użyciu rozwiązań programowych firmy Kardex Remstar osiąga się dużą wydajność kompletacji. Jedna osoba może obsługiwać kilka urządzeń Horizontal, co do minimum ogranicza czas przestoju. Korzyść: optymalna kompletacja Korzyść: elastyczne ustawienie Kompletacja bez dokumentacji papierowej jest możliwa także bez konieczności reorganizacji struktury zakładu. Za pomocą sterowania komputerowego system zarządzania magazynowego łączy kilka zleceń w pakiet kompletacyjny, co redukuje liczbę najazdów na poszczególne półki. W karuzeli poziomej można przechowywać różne artykuły. Także towary o dużych gabarytach znajdą tam swoje miejsce, maksymalnie wypełniając całą przegrodę regału. Najważniejsze korzyści w skrócie: Stały dostęp do towaru Ograniczony do minimum czas oczekiwania Wysoka precyzja dzięki sterowanemu komputerowo systemowi pick-to-light Korzyść: duże obciążenie użytkowe Regał Horizontal oferuje obciążenie użytkowe do 60 t. Każdą przegrodę regału można podzielić w pionie półkami. Nośność dobiera się odpowiednio do zastosowania. Większe zadowolenia klientów dzięki usprawnionym procesom dzięki usprawnionym procesom Korzyść: oszczędność miejsca Większe zadowolenia klientów pick-to-light Wysoka precyzja dzięki sterowa- nemu komputerowo systemowi oczekiwania Ograniczony do minimum czas Artykuły są kompaktowo składowane na bardzo małej powierzchni. Chodzenie po magazynie i wyszukiwanie kompletowanych towarów jest zbędne. Punkty składania i wydawania znajdują się w centralnym i optymalnie przystosowanym miejscu. Stały dostęp do towaru 23

24 Kardex Remstar Horizontal Poziome systemy karuzelowe: wykorzystaj horyzontalny potencjał powierzchni magazynowej Nośności półek: 450 kg, 680 kg, 900 kg. Wysokość użytkowa poziomego systemu karuzelowego: od 1,80 m do 3,65 m. Wytrzymałe, niezawodne i niewymagające konserwacji urządzenie z samosmarującymi łożyskami. 24

25 4 5 6 Wysokość poziomego systemu karuzelowego: od 2,2 m do 4,1 m. Silnik wewnątrz urządzenia umożliwia pracę na kilku piętrach. Prędkość obrotu: 24 m/min. 25

26 Kompletacja z systemami Kardex Remstar Inteligentne, elastyczne, modułowe: składowanie i kompletacja na najwyższym poziomie Najważniejsze korzyści w skrócie: Większa powierzchnia magazynowa przy znacznie mniejszej powierzchni zabudowy Skrócone czasy dostępu Szybki, bezpieczny dostęp dzięki efektywnemu systemowi zarządzania magazynowego Dokładne informacje o stanach magazynowych dzięki integracji z wewnętrznym systemem gospodarki towarowej Większe bezpieczeństwo operatora i składowanego towaru Indywidualna obsługa klienta Szybsza rotacja towarów Wpływ zlecenia Potwierdzenie jest realizowane pisemnie, telefonicznie, faksem lub pocztą elektroniczną. Przetwarzanie zlecenia Po wpłynięciu zlecenia jest ono rejestrowane i dalej przetwarzane. System gospodarki towarowej System gospodarki towarowej natychmiast sprawdza dostępność towaru. Power Pick Global Indywidualne oprogramowanie zgłasza dostępność towaru i poleca jego wydanie. Udostępnianie towaru Półka z towarem jest udostępniana na wybranym piętrze. Odbiór towaru Operator odbiera towar z regału. 26

27 Skan kodów kreskowych Odbiór towaru jest potwierdzany skanem kodu kreskowego. Wysyłka towaru Towar jest kierowany bezpośrednio do działu wysyłkowego. Komunikat o zasobach minimalnych Po osiągnięciu zdefiniowanych zasobów minimalnych, do systemu gospodarki towarowej wysyłany jest odpowiedni komunikat. Zamówienie towaru Za pomocą systemu gospodarki towarowej zamówienie jest automatycznie wysyłane do magazynu centralnego. Uzupełnianie do zasobów maksymalnych Towar jest dostarczany i zasoby są uzupełniane do stanu maksymalnego. 27

28 Kardex Remstar Power Pick Global Kardex Remstar Power Pick Global: innowacyjne oprogramowanie do sterowania systemami magazynowania i udostępniania Przy użyciu oprogramowania Kardex Remstar Power Pick Global zoptymalizujesz procesy intralogistyczne i osiągniesz najwyższy stopień rentowności i orientacji na klienta. Od ponad 15 lat firma Kardex Remstar projektuje spełniające wysokie standardy oprogramowanie do wymagających zadań logistycznych. Systemy magazynowe i oprogramowanie tworzą wspólnie kompleksowe i kompatybilne rozwiązania. Dzielimy się naszą wiedzą i doświadczeniem, wprowadzając na rynek oprogramowanie nowej generacji: Power Pick Global. Ten nowoczesny, wygodny w użytkowaniu i nieustannie ulepszany system już dziś umożliwi Ci przygotowanie się na wyzwania intralogistyczne przyszłości. Obojętnie, w jakiej branży działa Twoje przedsiębiorstwo obojętnie, w jakim obszarze program Power Pick Global będzie stosowany. Naszą ofertę uzupełniają usługi w zakresie doradztwa, instalacji, wsparcia technicznego, specjalnego oprogramowania oraz telefoniczna linia serwisowa. Nadzór magazynu Centralnym celem systemu zarządzania magazynowego jest jednoznaczna identyfikacja towarów, ich przyporządkowanie do zleceń, lepsze wykorzystanie pojemności składu oraz optymalna dystrybucja do właściwych punktów. Zintegruj zautomatyzowane rozwiązania magazynowe, takie jak Horizontal, Megamat RS lub Shuttle XP i Power Pick Global, z procesami Twojego przedsiębiorstwa. Przy użyciu naszego oprogramowania możesz także bez problemu zarządzać systemami niedynamicznymi, np. magazynami wysokoregałowymi uwzględniamy specyfikę każdej techniki. Dzięki temu najskuteczniej zoptymalizujesz miejsce w Twoim magazynie. Nadzór zasobów Głównym zadaniem oprogramowania magazynowego jest umożliwienie pełnej kontroli nad przepływem materiałów. Korzystając z programu Power Pick Global, masz nie tylko nadzór nad takimi parametrami jak FIFO, numer serii i partii oraz data ważności, lecz możesz także regularnie sprawdzać zasoby magazynowe za pomocą komputerowych procedur inwentaryzacyjnych oraz nimi zarządzać bez konieczności wyłączenia z użytkowania jakiegokolwiek obszaru magazynu. Optymalizacja miejsca Stosując systemy magazynowania i udostępniania Kardex Remstar, możesz zwiększyć wykorzystanie powierzchni magazynowej nawet o 35%. Po wdrożeniu programu Power Pick Global wartość ta jeszcze wyraźnie wzrasta na przykład dzięki specjalnym algorytmom do optymalizacji wysokości i masy w połączeniu z różnymi strategiami miejsc i stref magazynowych. 28

29 Funkcjonalny, wygodny w użytkowaniu i wiele powodów, które przemawiają za programem Power Pick Global. Zasada działania oprogramowania Power Pick Global Oprogramowanie do zarządzania magazynem do zastosowania w procesach intralogistycznych. Wydajność Integracja Power Pick Global z procesami nadzorującymi Państwa procesy pomaga skrócić czasy przetwarzania: optymalizacja zleceń zbiorczych, multiorder-picking oraz zoptymalizowany czasowo ruch systemów magazynowych (HoriOpt) minimalizują czas kompletacji i zwiększają zdolność przerobową. Dokładność Od standardowej weryfikacji za pomocą kodu kreskowego, ręcznego skanera lub kontroli wagi, aż po szeroką paletę innych opcji, takich jak Pick-to-Light, Put-to-Light, wskaźnik laserowy/led: Oprogramowanie Power Pick Global firmy Kardex Remstar zmniejsza ilość pomyłek operatora i zwiększa dokładność pobrań do 99%. Integracja Od prostego Plug and Play oraz middleware, aż po rozwiązana dostosowane do danego użytkownika wszystkie rozwiązania związane z oprogramowaniem Power Pick Global bazują na najnowszej technologii Windows * i są kompatybilne z większością dostępnych na rynku systemów zarządzania gospodarką magazynową (WMS) i ERP. Modułowość Od małego magazynu po duże centrum dystrybucyjne: Oprogramowanie Power Pick Global może zostać idealnie dostosowane do potrzeb klienta, zabezpieczając zarówno aktualną inwestycję, jak i perspektywy na przyszłość przez to, że jest nieustannie ulepszany i rozszerzany o nowe funkcje. Kardex Remstar oferuje szerokie portfolio aplikacji software owych: Cleverstore 1000 Rozwiązanie do prostych procesów magazynowania i kompletacji Smartpick 6000 Pakiet oprogramowania do profesjonalnej kompletacji z dużą ilością pobrań Smartick 5200 Do profesjonalnej kompletacji z dużą ilością pobrań szczególnie dla przemysłu elektronicznego elektronicznego Bezpieczeństwo Zintegrowane oprogramowanie pozwala nadzorować i sterować uprawnieniami użytkowników i grup. Umożliwia także śledzenie każdego dostępu do systemu. * Windows jest zastrzezonym znakiem firmowym Microsoft Corporation. szczególnie dla przemysłu z dużą ilością pobrań kompletacji profesjonalnej Do 5200 Smartick pobrań ilością dużą z 29 profesjonalnej kompletacji Pakiet oprogramowania do Smartpick 6000

30 Zarządzanie cyklem życia produktu Kardex Remstar Zasada serwisowa Kardex Remstar: 3 filary Twojego sukcesu rentowność, trwałość, bezpieczeństwo Firma Kardex Remstar zawsze służy Ci pomocą - nieważne, gdzie, jak i kiedy nas potrzebujesz. Na życzenie - także 24 godziny na dobę. Oferujemy trzy praktyczne pakiety serwisowe: BASIC PLUS EXTRA Pakiet BASIC stanowi podstawę długiej i wydajnej eksploatacji automatycznych systemów magazynowych. Świadczenia nie ograniczają się do podstawowego minimum zakres naszych usług jest znacznie szerszy. Wykwalifikowani technicy serwisowi wykorzystują know how firmy Kardex Remstar do ochrony i utrzymania wartości Twoich maszyn. Pakiet PLUS gwarantuje trwałość i rentowność dynamicznych systemów magazynowych. Oprócz napraw, główne świadczenia tego pakietu obejmują priorytetowe wsparcie telefoniczne dostępne w systemie 365/24/7 oraz efektywne zarządzanie częściami zamiennymi. Jeśli chcesz czegoś więcej, idealnym rozwiązaniem będzie pakiet EXTRA. Aktywne zarządzanie konserwacją, implementacja, modyfikacje, szkolenia i regularne wsparcie programowe uzupełniają naszą atrakcyjną ofertę usług serwisowych. 30

31 Aktywne zarządzenie przez cały okres przydatności użytkowej rozwiązań intralogistycznych Kardex Remstar. Instalacja i rozruch Wsparcie techniczne dla oprogramowania Kontrola bezpieczeństwa Pakiety części zamiennych Wydajność Trwałość Gotowość do kontaktu telefonicznego Szkolenie Bezpieczeństwo Wsparcie telefoniczne Modyfikacje Naprawy Konserwacja Części zamienne Implementacja Więcej informacji na stronie: Czychcieliby Państwo skorzystać z innych usług serwisowych? To żaden problem: nasz dział serwisowy we współpracy z Państwem opracuje indywidualną koncepcję. 31

32 pozycjonowaniu, brak ograniczeń dowolnemu dzięki Elastyczność Rozwiązania specjalne Kardex Remstar Rozwiązania specjalne Kardex Remstar: magazynowanie i kompletacja w kontrolowanych warunkach Kompetencje w zakresie najwyższych standardów technicznych i jakościowych systemy magazynowe Kardex Remstar do klimatyzowanych, suchych i czystych pomieszczeń. Suche, klimatyzowane, czyste lub wszystko na raz? Pomieszczenie w pomieszczeniu lub system wolnostojący? Obojętnie. Przy użyciu systemów Kardex Remstar możesz składować produkty w kontrolowanych warunkach. Można ustawiać je dowolnie bez ograniczeń budowlanych lub np. dokować do istniejących pomieszczeń czystych wtedy w pomieszczeniu czystym znajduje się tylko okno dostępowe. Kardex Remstar Dry Solution Wilgotność powietrza 10% dzięki płukance azotowej Wilgotność względna powietrza 5% dzięki suszeniu adsorpcyjnemu Wersja ESD Kardex Remstar Clima Solution Magazynowanie w temperaturze do 20 C (chłodnia w wersji higienicznej) Magazynowanie w temperaturze do +70 C Stałość temperatury +/ 1 C Kardex Remstar Clean Solution do pomieszczeń czystych Pomieszczenia czyste o klasie EN ISO 5 do 8 (5 na zamówienie) Stała temperatura +/ 1 C Nadciśnienie/podciśnienie Gładkie powierzchnie Wersja higieniczna Najważniejsze korzyści w skrócie: Niskie koszty eksploatacji Maksymalne bezpieczeństwo dzięki możliwości śledzenia drogi przedmiotu Absolutne bezpieczeństwo składowania delikatnych części Niskie koszty inwestycyjne w porównaniu z rozwiązaniami tradycyjnymi Rozwiązania typu pomieszczenie w pomieszczeniu, niezależna komórka może znajdować się w szarej strefie Elastyczność dzięki dowolnemu pozycjonowaniu, brak ograniczeń budowlanych budowlanych 32 szarej strefie

33 Rozwiązania biurowe Kardex Remstar Rozwiązania biurowe Kardex Remstar: oszczędzające miejsce, czas i koszty przechowywanie dokumentów Kardex Remstar specjalizuje się również w oszczędzającym miejsce, czas i koszty przechowywaniu dokumentów akt, kartotek i różnego rodzaju nośników informacji. Perfekcja w szczególe Odpowiedni sprzęt w połączeniu z optymalnymi akcesoriami stanowi idealne rozwiązanie dla dostosowanych do potrzeb i przyszłościowych systemów w oparciu o kompetencje firmy Kardex Remstar i nasze bogate rynkowe know how. Rejestracja i przetwarzanie obrazu Coraz częściej przedsiębiorstwa sięgają po komputerowe systemy zarządzania dokumentacją. Jednak informacje nie przepływają wyłącznie na papierze, ani wyłącznie drogą elektroniczną. Także biuro przyszłości nie zrezygnuje całkowicie z dokumentacji papierowej. Stwarza to konieczność szukania rozwiązań, łączących świat analogowy z cyfrowym. Takich, jakie ma w swojej ofercie Kardex Remstar. Profesjonalna usługa na żądanie Serwis dokumentacyjny oferuje w profesjonalny i wydajny sposób możliwość dostępu do wielu naszych usług na żądanie. Usługi świadczone przez nasz zespół oraz kompleksowa obsługa gwarantują szybką reakcję na zmieniające się zapotrzebowanie. Przegląd rozwiązań biurowych: Kardex Remstar Lektriever Kardex Remstar Times Two Mobilne systemy regałowe Archiwizacja Ochrona przeciwpożarowa Rejestracja i przetwarzanie obrazu Serwis dokumentacyjny Kardex Remstar Lektriever Lektriever to sterowany komputerowo, zautomatyzowany regał karuzelowy na nośniki danych, mieszczący tysiące plików, kaset wideo, płyt CD i DVD itp. Można eksploatować go w trybie offline lub online, łącząc się z naszymi systemami IT. Obsługa regału jest bardzo prosta i wygodna: Lektriever automatycznie wyszukuje półkę z żądanym dokumentem lub nośnikiem po naciśnięciu przycisku. Kardex Remstar Times Two Times Two to dwustronny, zajmujący niewiele miejsca system regałowy. Właściwa powierzchnia magazynowa znajduje się w obrotowym sześcianie umieszczonym w statycznej obudowie. Takie rozwiązanie ułatwia dostęp do przedniej i tylnej strony regału w celu włożenia lub wyjęcia potrzebnych dokumentów. 33 Serwis dokumentacyjny

34 Kardex Group Kardex Group: Twój niezawodny partner w dziedzinie automatycznych systemów magazynowania i kompletacji Kardex Group jest jednym z wiodących na świecie producentów indywidualnych, automatycznych systemów dla logistyki magazynowej i biurowej. Nasza organizacja specjalizuje się w projektowaniu innowacyjnych produktów, usługach i doradztwie. W ścisłej współpracy z klientami pracujemy nad znacznym wzmocnieniem ich pozycji na rynku konkurencji, z nadwyżką spełniając oczekiwania i potrzeby. Poprzez skuteczną realizację naszych założeń handlowych oferujemy naszym pracownikom portal pełen perspektyw i szans na pełną wyzwań karierę zawodową. 34

35 Firma Kardex Remstar zalicza się do wiodących na świecie producentów zautomatyzowanych systemów magazynowania i udostępniania. Od 1873 r. zainstalowaliśmy ponad rozwiązań dla sektora magazynowego, biurowego i handlowego. Każdy z naszych produktów został zaprojektowany po to, by podnieść produktywność i ulepszyć wydajność procesów roboczych w przedsiębiorstwie. Nasze indywidualne rozwiązania umożliwiają optymalne wykorzystanie powierzchni magazynowych. Spółka Mlog Logistics GmbH z siedzibą w Neuenstadt am Kocher jest wiodącym dostawcą zautomatyzowanych systemów magazynowania i przepływu materiału. Od maja 2010 r. należy do Kardex Group i dysponuje ponad 40-letnim doświadczeniem w projektowaniu, realizacji i utrzymaniu w pełni automatycznych rozwiązań logistycznych. Modernizacja podczas bieżącej eksploatacji czy budowa pod klucz nowych instalacji: firma Kardex Mlog znajdzie zawsze optymalną koncepcję logistyczną dla magazynów wysokiego składowania. Dzięki innowacyjnym i sprawdzonym produktom oraz kompleksowym koncepcjom logistycznym bazującym na ponad 800 zrealizowanych projektach, spółka Kardex Mlog może szybko i elastycznie reagować na wymagania klientów. 35

36 Kardex Remstar: Zawsze w pobliżu Na całym świecie Australia Belgia Chiny Dania Niemcy Wielka Brytania Indie Irlandia Włochy Holandia Polska Rosja Szwecja Szwajcaria Singapur Czechy Turcja Węgry USA Cypr 1102B-0214-PL-1301-HT Finlandia Norwegia Słowacja Francja Austria Hiszpania Dalsze informacje: Dostawa standardowa nie obejmuje wszystkich opcji i wariantów wyposażenia wymienionych w prospekcie. Modyfikacje konstrukcyjne lub wzornicze, pomyłki i błędy drukarskie zastrzeżone w okresie dostawy bez konieczności ich ogłaszania. Jeśli nie podano inaczej, wszystkie znaki towarowe pojawiające się w tej broszurze są zarejestrowanymi znakami towarowymi spółki Kardex AG.
