1 Rozdział Pompy ciepła Pompa ciepła typu powietrze/woda Logatherm WPL 2-5 Pompa ciepła do podgrzewania c.w.u. Krommler BPC pompy Buderus Technika Grzewcza ciepła Ponad 30 lat doświadczenia Pompy ciepła Buderus Logatherm informacje ogólne Pompy ciepła typu powietrze/woda Logatherm WPL 6A-0A Pompy ciepła typu powietrze/woda Logatherm WPL 2-5 Pompy ciepła typu glikol/woda Logatherm WPS 6- K Pompy ciepła typu glikol/woda Logatherm WPS 6-7 Pompy ciepła typu glikol/woda Logatherm WPS Zasobnikowe podgrzewacze c.w.u. Logatherm SH...RW Zbiorniki buforowe PS300 / PS300 W / PS500 W Dodatkowe elementy instalacyjne do pomp ciepła: rozdzielacz hydrauliczny dolnego źródła ciepła grupy pompowe niezamarzający płyn do instalacji pomp ciepła akcesoria do zgrzewania rur z PE złączki zaciskowe do króćców podłączeniowych pompy ciepła czujniki temperatur do pompy ciepła Logatherm urządzenie do napełniania i odpowietrzania dolnego źródła zawory kulowe z filtrem rury nawrotne typu U-rura Pompa ciepła do podgrzewania c.w.u. Krommler BPC Pompa ciepła do podgrzewania c.w.u. Logafix WPT 300M str. 003 str. 004 do 007 str. 008 do 009 str. 00 do 03 str. 04 do 07 str. 08 do 025 str. 026 do 027 str. 027 do 028 str. 029 do 033 str. 029 str. 030 str. 03 str. 03 str. 03 str. 032 str. 032 str. 033 str. 033 str. 034 do 035 str. 036 do 037 cennik 20/ rozdział 00

2 002 cennik 20/ rozdział

3 Pompy ciepła Pompy ciepła Buderus Logatherm informacje ogólne Pompy ciepła Buderus Logatherm informacje ogólne W otaczającej nas przyrodzie nagromadzone są duże, wręcz nieograniczone rezerwy energii cieplnej, zmagazynowanej w źródłach naturalnych. Energia ta w sposób bezpośredni nie może być wykorzystana do celów technicznych lub bytowych z powodu niskotemperaturowego charakteru tych źródeł, tj. z powodu zbyt niskiej temperatury nośnika owej energii. Praktycznie temperatura nośników tej energii zbliżona jest do temperatury otoczenia. Jednak w większości przypadków energię cieplną pochodzącą z tych źródeł można eksploatować bezpłatnie lub przy niewielkim nakładzie finansowym co stanowi ich niewątpliwą zaletę. Z uwagi na to zasoby energii odnawialnych budzą coraz większe zainteresowanie potencjalnych użytkowników. Ze względu na niskotemperaturowy charakter tych źródeł pozyskiwanie z nich energii i przetwarzanie jej dalej do celów bytowych człowieka wymaga zastosowania pomp ciepła Logatherm Buderus. Pompa ciepła jest urządzeniem, które potrafi pobrać energię cieplną z otaczającej przyrody i przenieść ją do systemu grzewczego budynku przy jednoczesnym przetworzeniu jej na wyższy poziom energetyczny. Oznacza to, że energia cieplna przyrody pobierana jest przy niskiej temperaturze nośnika, np. gruntu, powietrza, itp., a przekazywana jest do systemu grzewczego budynku, ale już przy dużo wyższej temperaturze, tak jak to pokazano na rysunku. Proces ten zachodzi w obiegu chłodniczym pompy ciepła przy dostarczeniu elektrycznej energii napędowej. Miejsce skąd pobierane jest ciepło przyrody nazywamy dolnym źródłem ciepła, natomiast system grzewczy c.o. lub c.w.u., górnym źródłem ciepła. W Polsce najczęściej wykorzystywane dolne źródła ciepła to: grunt, wody powierzchniowe, wody podziemne, powietrze zewnętrzne. Dolne źródło ciepła: powietrze woda ziemia -20 C do +30 C 0 C do +5 C Dławienie Górne źródło ciepła system grzewczy c.o.:+30 C do +60 C, c.w.u.: +57 C Odparowanie Skraplanie 3 /4 darmowej energii z otoczenia Sprężanie 4 /4 energii grzewczej Czynnik roboczy w fazie ciekłej /4 energii elektrycznej Czynnik roboczy w fazie gazowej Przeniesienie energii przez pompę ciepła z dolnego do górnego źródła ciepła Pompa ciepła Model Typ Logatherm WPS K gruntowa pompa ciepła typu: glikol-woda Buderus Logatherm Logatherm WPS Logatherm WPL powietrzna pompa ciepła typu: powietrze-woda cennik 20/ rozdział 003

4 Logatherm WPL 6A-0A Pompy ciepła Pompa ciepła typu powietrze-woda Logatherm WPL 6A-0A (moduł zewnętrzny) 400% SPRAWNOŚĆ SPRAWNOŚĆ Logatherm WPL 6A-0A (moduł zewnętrzny) Pompy ciepła Logatherm WPL 6A-0A wykorzystują powietrze zewnętrzne jako dolne źródło ciepła i są urządzeniami niewyczerpalnymi, ponieważ zasoby tej energii są niewyczerpalne. Praktycznie w każdych warunkach istnieje dostęp do świeżego powietrza, które może zasilać parownik pompy ciepła. Pompa ciepła Logatherm WPL 6A-0A nie posiada zintegrowanego sterownika, a zatem do jej sterowania można wykorzystać kompletnie wyposażony moduł wewnętrzny (AW C), który zawiera m.in. sterownik Rego 800 i zasobnik c.w.u. lub sam moduł sterujący Rego 800 (w tym przypadku poszczególne komponenty instalacji jak np. zasobnik c.w.u. należy dobrać osobno). Zalety pomp ciepła Logatherm WPL Pompy ciepła Logatherm, osiągają na zasilaniu temperaturę +65 C (bez konieczności pracy dogrzewacza elektrycznego) wykorzystując przy tym czynnik chłodniczy R407C. Uzyskanie tak wysokiej temperatury, możliwe jest dzięki zastosowaniu najnowocześniejszych sprężarek chłodniczych wyprodukowanych w bliskiej współpracy z firmą Mitsubishi Electric. Bardzo niski poziom emitowanego hałasu gwarantowany jest dzięki wykorzystaniu nowych materiałów dźwiękochłonnych w konstrukcji obudowy urządzenia. Pompa ciepła standardowo wyposażona jest w urządzenie elektryczne, które zmniejsza prąd rozruchowy sprężarki, tzw. miękki start, co znacznie ograniczy rachunki elektryczne wynikające z opłat stałych za moc zamówioną. Pompy ciepła Logatherm mogą podgrzewać ciepłą wodę użytkową do temperatury +58 C bez wykorzystania dogrzewacza elektrycznego. Osobne przyłącza elektryczne do sprężarki i dogrzewacza elektrycznego, co pozwala na obniżenie przekroju przewodów zasilających. Prosta wewnętrzna instalacja elektryczna, co minimalizuje prace montażowe. Bogate wyposażenie urządzeń pozwala na wiele konfiguracji w jakich można instalować pompy ciepła. Urządzenia mogą pracować w systemach grzewczych, gdzie są podstawowym i jedynym źródłem ciepła. Mogą również pracować w systemach biwalentnych, w których poprzez odpowiednie wykonanie systemu grzewczego mogą współpracować z innymi urządzeniami grzewczymi tj. instalacje solarne, kotły elektryczne, kotły olejowe, kotły gazowe, instalacje kominkowe czy kotły na paliwo stałe. Numer katalogowy Model Wydajność cieplna kw* Cena netto PLN WPL 6A 5, , , WPL 8A 7, , , WPL 0A 8, , ,34 * Wydajność cieplną pompy ciepła podano dla parametrów pracy zgodnych z normą EN 45, dla temperatur pracy: +7 C temperatura powietrza zewnętrznego, +35 C temperatura zasilania instalacji grzewczej 004 cennik 20/ rozdział

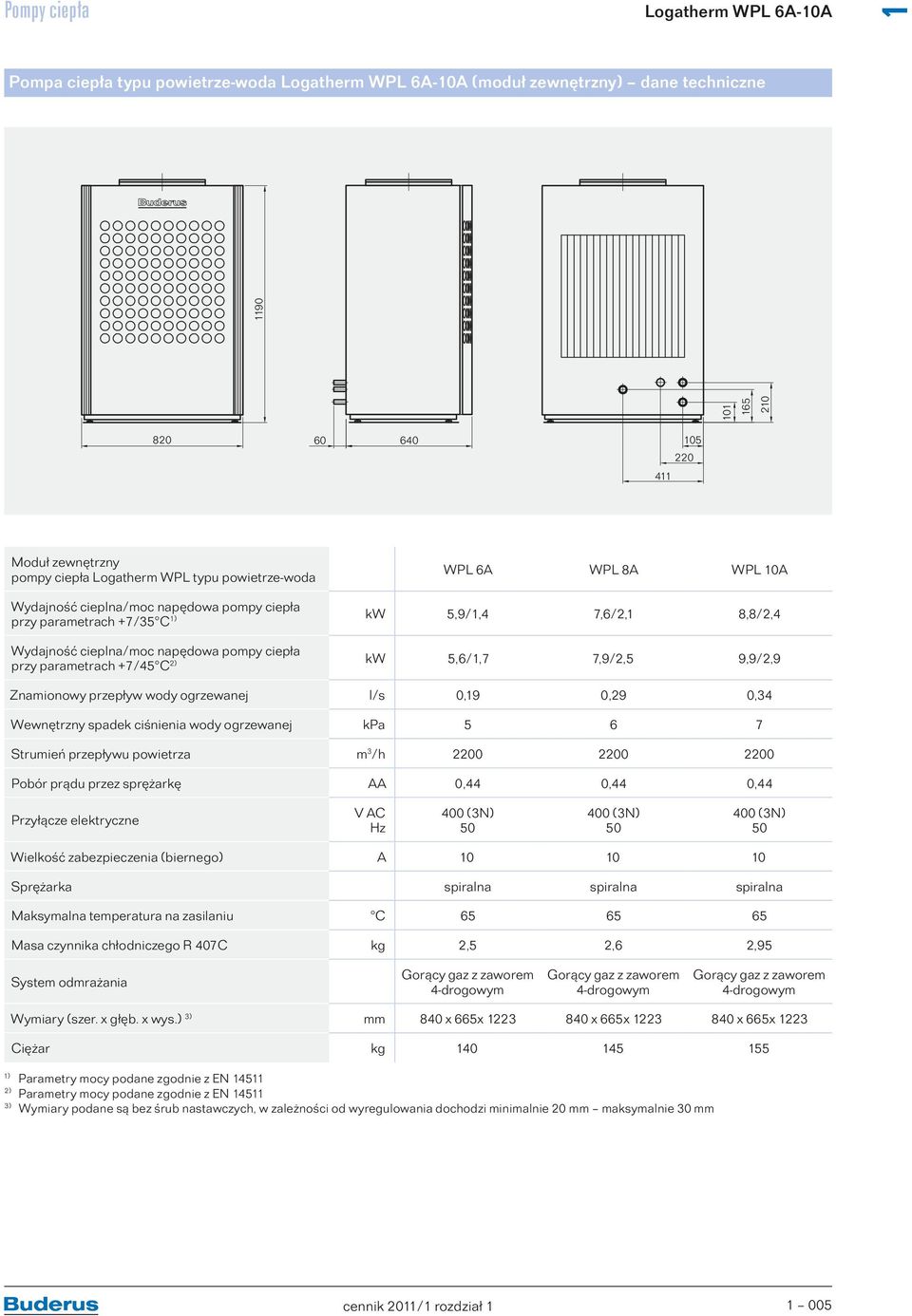

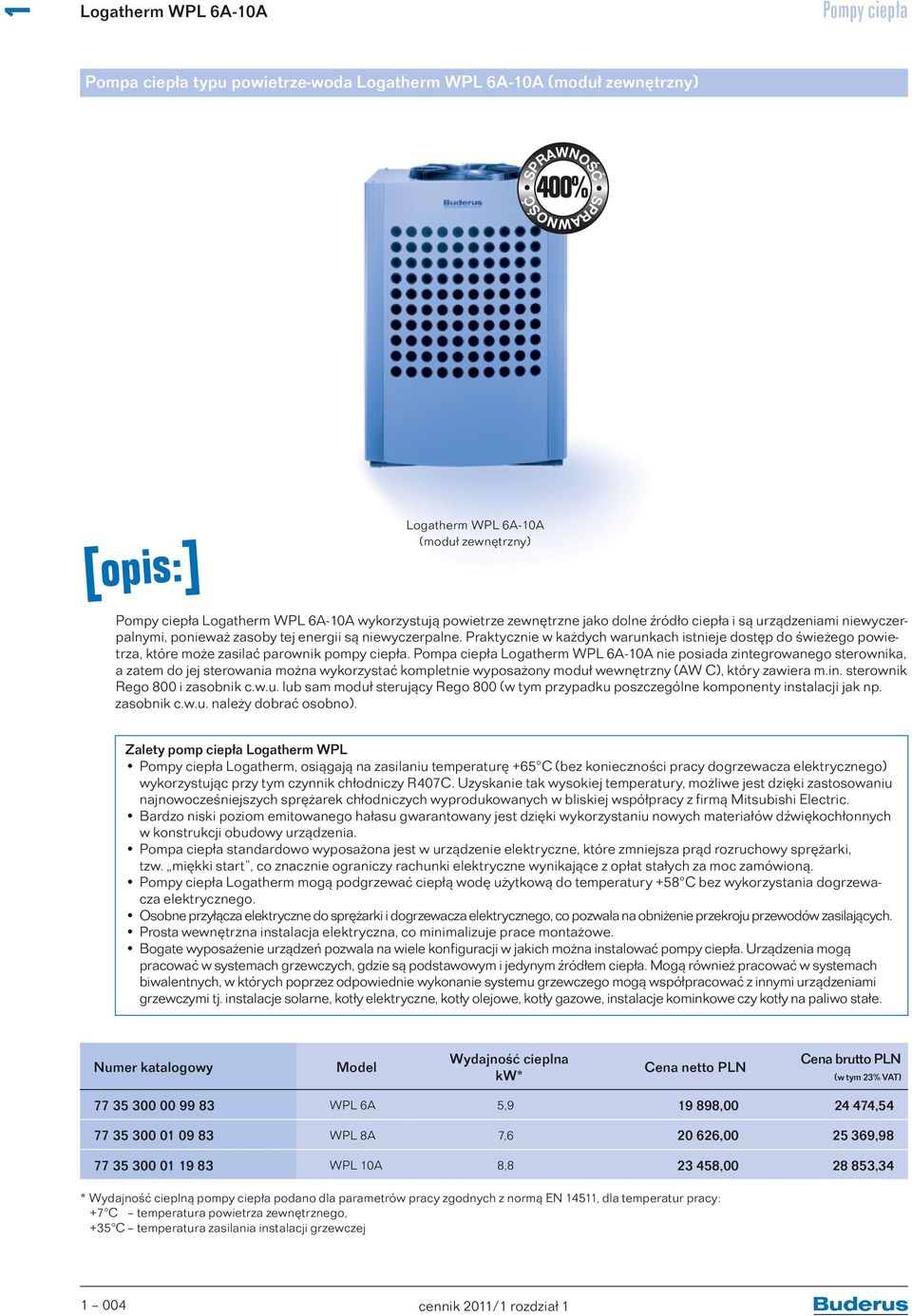

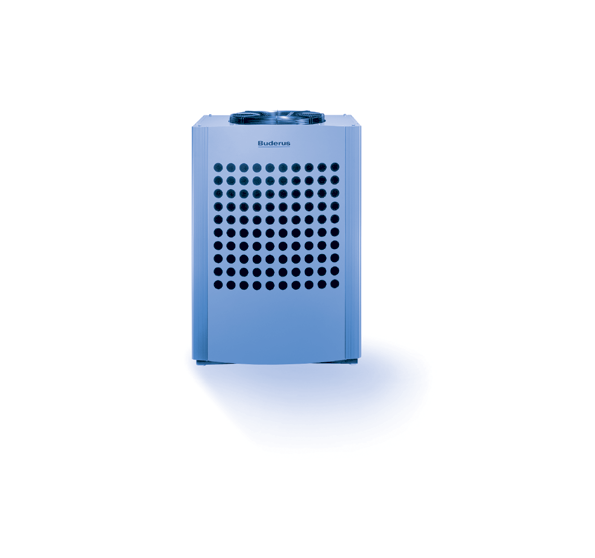

5 Pompy ciepła Logatherm WPL 6A-0A Pompa ciepła typu powietrze-woda Logatherm WPL 6A-0A (moduł zewnętrzny) dane techniczne Moduł zewnętrzny pompy ciepła Logatherm WPL typu powietrze-woda WPL 6A WPL 8A WPL 0A Wydajność cieplna/moc napędowa pompy ciepła przy parametrach +7/35 C ) kw 5,9/,4 7,6/2, 8,8/2,4 Wydajność cieplna/moc napędowa pompy ciepła przy parametrach +7/45 C 2) kw 5,6/,7 7,9/2,5 9,9/2,9 Znamionowy przepływ wody ogrzewanej l/s 0,9 0,29 0,34 Wewnętrzny spadek ciśnienia wody ogrzewanej kpa Strumień przepływu powietrza m 3 /h Pobór prądu przez sprężarkę AA 0,44 0,44 0,44 Przyłącze elektryczne V AC Hz 400 (3N) (3N) (3N) 50 Wielkość zabezpieczenia (biernego) A Sprężarka spiralna spiralna spiralna Maksymalna temperatura na zasilaniu C Masa czynnika chłodniczego R 407C kg 2,5 2,6 2,95 System odmrażania Gorący gaz z zaworem 4-drogowym Gorący gaz z zaworem 4-drogowym Gorący gaz z zaworem 4-drogowym Wymiary (szer. x głęb. x wys.) 3) mm 840 x 665x x 665x x 665x 223 Ciężar kg ) Parametry mocy podane zgodnie z EN 45 2) Parametry mocy podane zgodnie z EN 45 3) Wymiary podane są bez śrub nastawczych, w zależności od wyregulowania dochodzi minimalnie 20 mm maksymalnie 30 mm cennik 20/ rozdział 005

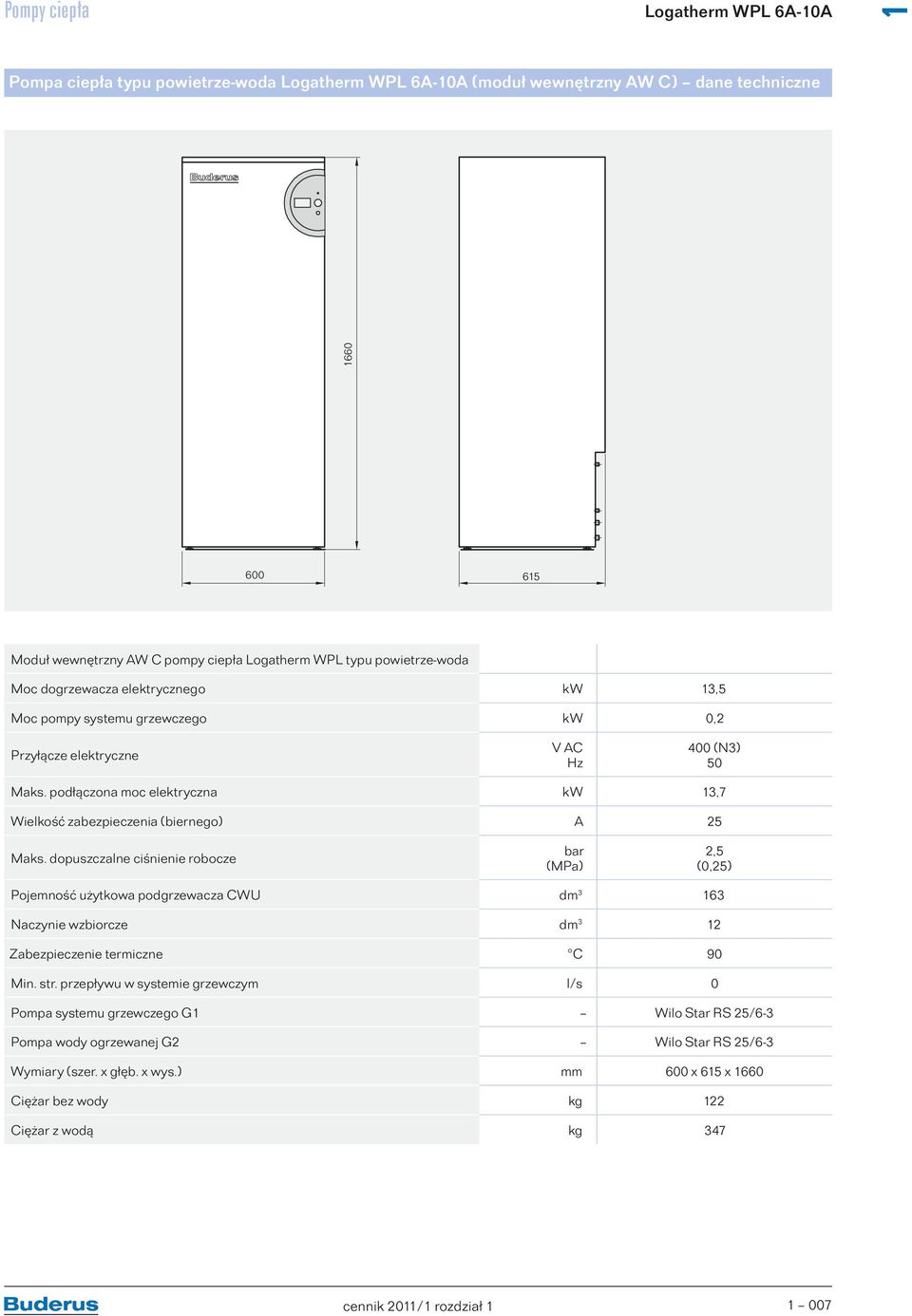

6 Logatherm WPL 6A-0A Pompy ciepła Pompa ciepła typu powietrze-woda Logatherm WPL 6A-0A (moduł wewnętrzny AW C / moduł sterujący Rego 800) Moduł sterujący Rego 800 Moduł AW C ze zintegrowanym zasobnikiem c.w.u. i sterownikiem Rego 800 Powietrzną pompą ciepła Logatherm WPL 6A-0A można sterować na 2 sposoby: za pomocą samego modułu sterującego Rego 800 lub modułu AW C. Moduł sterujący Rego 800 zawiera sterownik znajdujący się w naściennej szafce sterowniczej, z której wyprowadza się połączenia elektryczne do poszczególnych elementów instalacji. W tym wypadku całą instalację z pompą ciepła należy wykonać dobierając osobno poszczególne elementy jak zasobnik na c.w.u., bufor oraz źródło szczytowe. W odróżnieniu do modułu sterującego Rego 800, moduł AW C wyposażony jest zarówno w sterownik Rego 800, a także zasobnik ciepłej wody użytkowej, dogrzewacz elektryczny, pompy obiegowe oraz szereg innych elementów (naczynie przeponowe, zawór bezpieczeństwa, zawory przełączające i mieszające). Połączenie dwóch elementów: modułu zewnętrznego WPL i modułu wewnętrznego AW C pozawala na stworzenie niemal całej instalacji grzewczej (kotłowni) i instalacji przygotowania c.w.u. w bardzo prosty sposób bez konieczności doboru poszczególnych elementów instalacji tak jak ma to miejsce przy samym module Rego 800. Zalety sterownika Rego 800 Wizualizacyjne przedstawienie wielu poziomów regulacji temperatury wykorzystywanych przez użytkownika. Automatyczny realizowany proces odszraniania parownika. Komunikacja między płytkami obwodów elektronicznych realizowana za pomocą przewodu komunikacyjnego magistrali CAN. Możliwość dokonywania korekcji wskazań czujników. Automatyczne przełączanie trybu lato/zima, możliwość sterowania czasowego pracą instalacji zarówno systemu grzewczego jak i ciepłej wody użytkowej. Nieograniczona pamięć pozwalająca na zapisywanie wszystkich najważniejszych ustawień oraz historii awarii. Podtrzymywanie pamięci sterownika przy zaniku zasilania elektrycznego. Autodiagnozowanie awarii, w przypadku ustąpienia przyczyny awarii sterowanie uruchamia pompę ciepła. Automatyczny tryb zapobiegający zablokowaniu pomp obiegowych w czasie dłuższego postoju urządzenia. Produkcja c.w.u. Odbywa się w trybie priorytetowym. Monitorowanie czasu pracy urządzeń grzewczych. Sterownik wyposażony jest w czujnik kolejności faz i czujnik zaniku faz. Sygnalizacja alarmu poprzez sygnał świetlny lub dźwiękowy. Numer katalogowy Model Opis Cena netto PLN AW C Kompletny moduł wewnętrzny AW C sterujący pompą Logatherm WPL 6A-0A ze zintegrowanym zasobnikiem c.w.u. 63 dm 3 i sterownikiem Rego , , Rego 800 Moduł sterujący pompą ciepła Logatherm WPL 6A-0A 6 300, , cennik 20/ rozdział

7 Pompy ciepła Logatherm WPL 6A-0A Pompa ciepła typu powietrze-woda Logatherm WPL 6A-0A (moduł wewnętrzny AW C) dane techniczne Moduł wewnętrzny AW C pompy ciepła Logatherm WPL typu powietrze-woda Moc dogrzewacza elektrycznego kw 3,5 Moc pompy systemu grzewczego kw 0,2 Przyłącze elektryczne V AC Hz 400 (N3) 50 Maks. podłączona moc elektryczna kw 3,7 Wielkość zabezpieczenia (biernego) A 25 Maks. dopuszczalne ciśnienie robocze bar (MPa) 2,5 (0,25) Pojemność użytkowa podgrzewacza CWU dm 3 63 Naczynie wzbiorcze dm 3 2 Zabezpieczenie termiczne C 90 Min. str. przepływu w systemie grzewczym l/s 0 Pompa systemu grzewczego G Wilo Star RS 25/6-3 Pompa wody ogrzewanej G2 Wilo Star RS 25/6-3 Wymiary (szer. x głęb. x wys.) mm 600 x 65 x 660 Ciężar bez wody kg 22 Ciężar z wodą kg 347 cennik 20/ rozdział 007

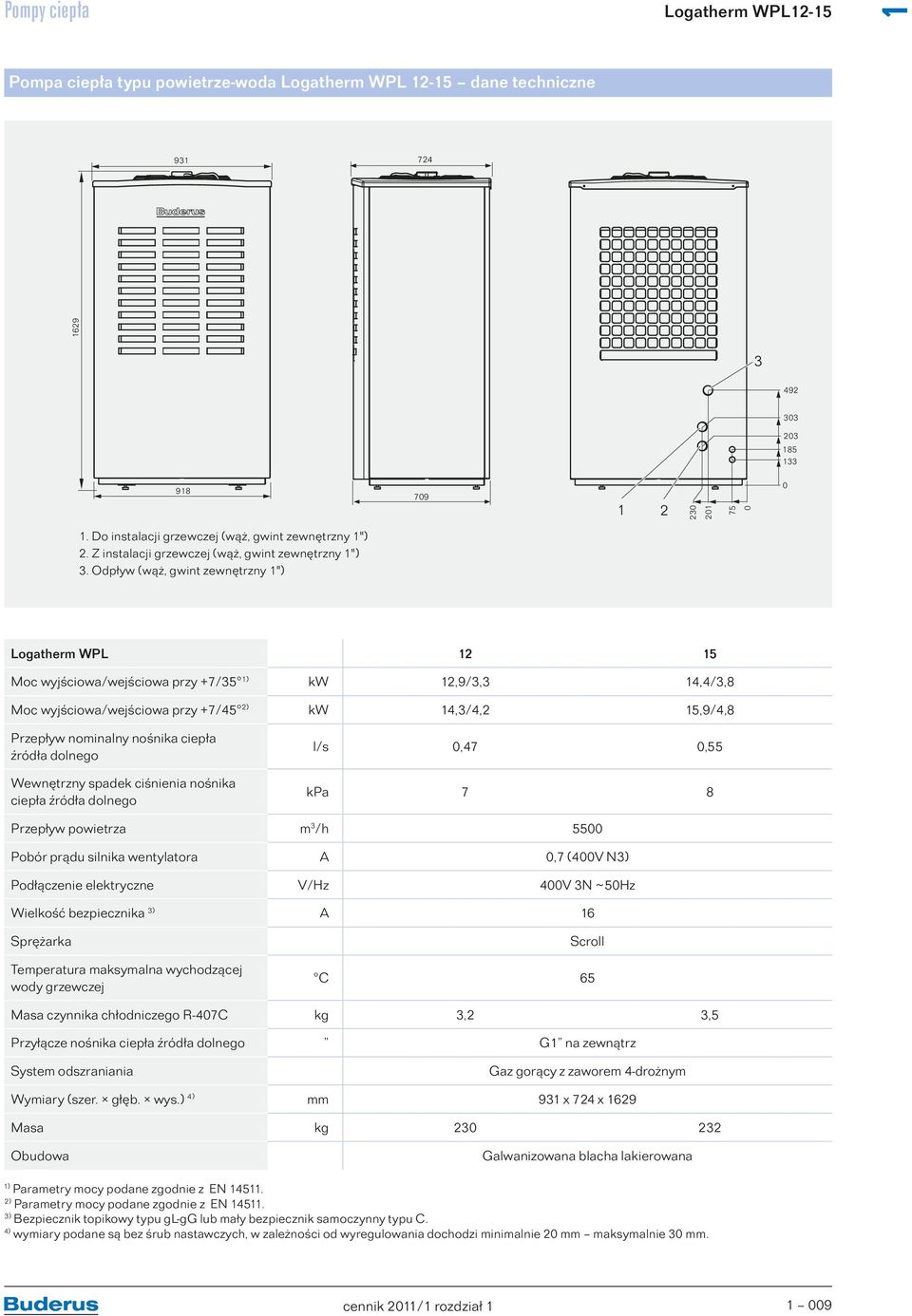

8 Logatherm WPL2-5 Pompy ciepła Pompa ciepła typu powietrze-woda Logatherm WPL % SPRAWNOŚĆ SPRAWNOŚĆ Moduł sterujący Rego 800 Logatherm WPL 2-5 (moduł zewnętrzny) Pompy ciepła Logatherm WPL 2-5 wykorzystują powietrze zewnętrzne jako dolne źródło ciepła i są urządzeniami niewyczerpalnymi, ponieważ zasoby tej energii są niewyczerpalne. Praktycznie w każdych warunkach istnieje dostęp do świeżego powietrza, które może zasilać parownik pompy ciepła. Pompa ciepła Logatherm WPL 2-5 nie posiada zintegrowanego sterownika, a zatem do jej sterowania należy wykorzystać moduł sterujacy Rego 800. Moduł ten zawiera sterownik znajdujący się w naściennej szafce sterowniczej, z której wyprowadza się połączenia elektryczne do poszczególnych elementów instalacji. W tym wypadku całą instalację z pompą ciepła należy wykonać dobierając osobno poszczególne elementy jak zasobnik na c.w.u., bufor oraz źródło szczytowe. W przypadku pomp ciepła Logatherm WPL 2-5 nie istnieje możliwość wykorzystania modułu AW C (tak jak w przypadku pomp ciepła Logatherm WPL 6A-0A). Zalety pomp ciepła Logatherm WPL 2-5 Pompy ciepła Logatherm, osiągają na zasilaniu temperaturę +65 C (bez konieczności pracy dogrzewacza elektrycznego) wykorzystując przy tym czynnik chłodniczy R407C. Uzyskanie tak wysokiej temperatury, możliwe jest dzięki zastosowaniu najnowocześniejszych sprężarek chłodniczych wyprodukowanych w bliskiej współpracy z firmą Mitsubishi Electric. Bardzo niski poziom emitowanego hałasu gwarantowany jest dzięki wykorzystaniu nowych materiałów dźwiękochłonnych w konstrukcji obudowy urządzenia. Pompa ciepła standardowo wyposażona jest w urządzenie elektryczne, które zmniejsza prąd rozruchowy sprężarki, tzw. miękki start, co znacznie ograniczy rachunki elektryczne wynikające z opłat stałych za moc zamówioną. Pompy ciepła Logatherm mogą podgrzewać ciepłą wodę użytkową do temperatury +58 C bez wykorzystania dogrzewacza elektrycznego. Osobne przyłącza elektryczne do sprężarki i dogrzewacza elektrycznego, co pozwala na obniżenie przekroju przewodów zasilających. Prosta wewnętrzna instalacja elektryczna, co minimalizuje prace montażowe. Bogate wyposażenie urządzeń pozwala na wiele konfiguracji w jakich można instalować pompy ciepła. Urządzenia mogą pracować w systemach grzewczych, gdzie są podstawowym i jedynym źródłem ciepła. Mogą również pracować w systemach biwalentnych, w których poprzez odpowiednie wykonanie systemu grzewczego mogą współpracować z innymi urządzeniami grzewczymi tj. instalacje solarne, kotły elektryczne, kotły olejowe, kotły gazowe, instalacje kominkowe czy kotły na paliwo stałe. Numer katalogowy Model Wydajność cieplna [kw]* Cena netto PLN WPL 2 2, , , WPL 5 4, , ,00 * Wydajność cieplną pompy ciepła podano dla parametrów pracy zgodnych z normą EN 45, dla temperatur pracy: +7 C temperatura powietrza zewnętrznego, +35 C temperatura zasilania instalacji grzewczej Numer katalogowy Model Opis Cena netto PLN Rego 800 Moduł sterujący pompą Logatherm WPL , , cennik 20/ rozdział

9 Pompy ciepła Logatherm WPL2-5 Pompa ciepła typu powietrze-woda Logatherm WPL 2-5 dane techniczne Do instalacji grzewczej (wąż, gwint zewnętrzny ") 2. Z instalacji grzewczej (wąż, gwint zewnętrzny ") 3. Odpływ (wąż, gwint zewnętrzny ") Logatherm WPL 2 5 Moc wyjściowa/wejściowa przy +7/35 ) kw 2,9/3,3 4,4/3,8 Moc wyjściowa/wejściowa przy +7/45 2) kw 4,3/4,2 5,9/4,8 Przepływ nominalny nośnika ciepła źródła dolnego Wewnętrzny spadek ciśnienia nośnika ciepła źródła dolnego l/s 0,47 0,55 kpa 7 8 Przepływ powietrza m 3 /h 5500 Pobór prądu silnika wentylatora A 0,7 (400V N3) Podłączenie elektryczne V/Hz 400V 3N ~ 50Hz Wielkość bezpiecznika 3) A 6 Sprężarka Temperatura maksymalna wychodzącej wody grzewczej Scroll C 65 Masa czynnika chłodniczego R-407C kg 3,2 3,5 Przyłącze nośnika ciepła źródła dolnego G na zewnątrz System odszraniania Gaz gorący z zaworem 4-drożnym Wymiary (szer. głęb. wys.) 4) mm 93 x 724 x 629 Masa kg Obudowa Galwanizowana blacha lakierowana ) Parametry mocy podane zgodnie z EN 45. 2) Parametry mocy podane zgodnie z EN 45. 3) Bezpiecznik topikowy typu gl-gg lub mały bezpiecznik samoczynny typu C. 4) wymiary podane są bez śrub nastawczych, w zależności od wyregulowania dochodzi minimalnie 20 mm maksymalnie 30 mm. cennik 20/ rozdział 009

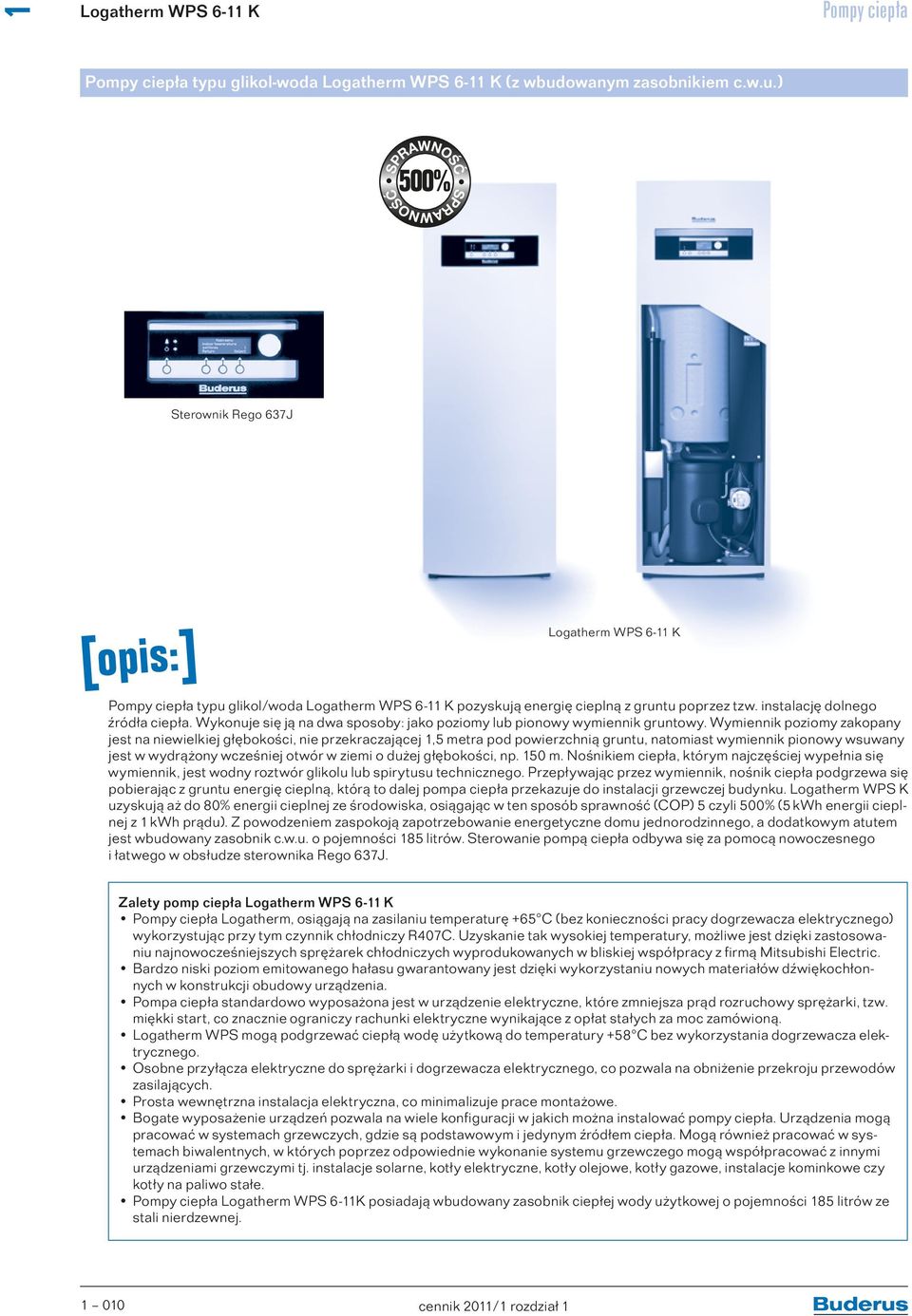

10 Logatherm WPS 6- K Pompy ciepła Pompy ciepła typu glikol-woda Logatherm WPS 6- K (z wbudowanym zasobnikiem c.w.u.) 500% SPRAWNOŚĆ SPRAWNOŚĆ Sterownik Rego 637J Logatherm WPS 6- K Pompy ciepła typu glikol/woda Logatherm WPS 6- K pozyskują energię cieplną z gruntu poprzez tzw. instalację dolnego źródła ciepła. Wykonuje się ją na dwa sposoby: jako poziomy lub pionowy wymiennik gruntowy. Wymiennik poziomy zakopany jest na niewielkiej głębokości, nie przekraczającej,5 metra pod powierzchnią gruntu, natomiast wymiennik pionowy wsuwany jest w wydrążony wcześniej otwór w ziemi o dużej głębokości, np. 50 m. Nośnikiem ciepła, którym najczęściej wypełnia się wymiennik, jest wodny roztwór glikolu lub spirytusu technicznego. Przepływając przez wymiennik, nośnik ciepła podgrzewa się pobierając z gruntu energię cieplną, którą to dalej pompa ciepła przekazuje do instalacji grzewczej budynku. Logatherm WPS K uzyskują aż do 80% energii cieplnej ze środowiska, osiągając w ten sposób sprawność (COP) 5 czyli 500% (5 kwh energii cieplnej z kwh prądu). Z powodzeniem zaspokoją zapotrzebowanie energetyczne domu jednorodzinnego, a dodatkowym atutem jest wbudowany zasobnik c.w.u. o pojemności 85 litrów. Sterowanie pompą ciepła odbywa się za pomocą nowoczesnego i łatwego w obsłudze sterownika Rego 637J. Zalety pomp ciepła Logatherm WPS 6- K Pompy ciepła Logatherm, osiągają na zasilaniu temperaturę +65 C (bez konieczności pracy dogrzewacza elektrycznego) wykorzystując przy tym czynnik chłodniczy R407C. Uzyskanie tak wysokiej temperatury, możliwe jest dzięki zastosowaniu najnowocześniejszych sprężarek chłodniczych wyprodukowanych w bliskiej współpracy z firmą Mitsubishi Electric. Bardzo niski poziom emitowanego hałasu gwarantowany jest dzięki wykorzystaniu nowych materiałów dźwiękochłonnych w konstrukcji obudowy urządzenia. Pompa ciepła standardowo wyposażona jest w urządzenie elektryczne, które zmniejsza prąd rozruchowy sprężarki, tzw. miękki start, co znacznie ograniczy rachunki elektryczne wynikające z opłat stałych za moc zamówioną. Logatherm WPS mogą podgrzewać ciepłą wodę użytkową do temperatury +58 C bez wykorzystania dogrzewacza elektrycznego. Osobne przyłącza elektryczne do sprężarki i dogrzewacza elektrycznego, co pozwala na obniżenie przekroju przewodów zasilających. Prosta wewnętrzna instalacja elektryczna, co minimalizuje prace montażowe. Bogate wyposażenie urządzeń pozwala na wiele konfiguracji w jakich można instalować pompy ciepła. Urządzenia mogą pracować w systemach grzewczych, gdzie są podstawowym i jedynym źródłem ciepła. Mogą również pracować w systemach biwalentnych, w których poprzez odpowiednie wykonanie systemu grzewczego mogą współpracować z innymi urządzeniami grzewczymi tj. instalacje solarne, kotły elektryczne, kotły olejowe, kotły gazowe, instalacje kominkowe czy kotły na paliwo stałe. Pompy ciepła Logatherm WPS 6-K posiadają wbudowany zasobnik ciepłej wody użytkowej o pojemności 85 litrów ze stali nierdzewnej. 00 cennik 20/ rozdział

11 Pompy ciepła Logatherm WPS 6- K Zalety sterownika Rego 637J Proste i czytelne menu z trzema poziomami dostępu. Informacje wyświetlane w języku polskim. Regulacja pogodowa z możliwością współpracy z czujnikiem wewnętrznym. Możliwość sterowania dwoma niezależnymi obiegami grzewczymi i regulacją ich histerezy. Automatyczne przełączanie trybu lato/zima. Możliwość sterowania czasowego pracą instalacji zarówno systemu grzewczego jak i ciepłej wody użytkowej. Nieograniczona pamięć pozwalająca na zapisywanie wszystkich najważniejszych ustawień oraz historii awarii. Klawisze szybkiego dostępu do regulacji podstawowych parametrów cieplnych. Podtrzymywanie pamięci sterownika przy zaniku zasilania elektrycznego. Możliwość zaprogramowania trybów pracy pompy ciepła lub podłączenie prostego sterowania zewnętrznego. Autodiagnozowanie awarii, w przypadku ustąpienia przyczyny awarii sterowanie uruchamia pompę ciepła. Monitorowanie czasu pracy urządzeń grzewczych. Podczas rozruchu można przełączyć urządzenie w tryb osuszania budynku. Produkcja c.w.u. odbywa się w trybie priorytetowym. Sterownik wyposażony jest w czujnik kolejności faz i czujnik zaniku faz. Sygnalizacja alarmu poprzez sygnał świetlny i dźwiękowy. Automatyczny tryb zapobiegający zablokowaniu pomp obiegowych w czasie dłuższego postoju urządzenia. Numer katalogowy Model Wydajność cieplna kw* Cena netto PLN WPS 6 K 5,9 26 4, , WPS 7 K 7, , , WPS 9 K 9, , , WPS K 0, , ,29 * Wydajność cieplną pompy ciepła podano dla parametrów pracy zgodnych z normą EN255, dla temperatur pracy: 0 C temperatura wejścia nośnika źródła dolnego 35 C temperatura zasilania instalacji grzewczej ** K oznacza pompę ciepła wyposażoną w zasobnik na ciepłą wodę użytkową o pojemności 85 dm 3 Instalacja dolnego źródła ciepła Do pomp ciepła Logatherm WPS 6- K czerpiących energię cieplną z gruntu, należy wykonać instalację dolnego źródła ciepła. Instalację tę wykonuje się z rur polietylenowych o średnicy 40 mm, które stanowią gruntowy wymiennik ciepła. Należy pamiętać, że wymiennik ten musi mieć odpowiednią wielkość (długość rurociągu) oraz musi być wykonany wg określonych wytycznych, co pozwoli na prawidłowe pozyskiwanie odpowiedniej ilości energii cieplnej przez cały okres eksploatacji pompy ciepła. Nieprawidłowe wykonanie gruntowego wymiennika ciepła, może powodować obniżenie sprawności pracy pompy ciepła, a w najgorszym przypadku awaryjne wyłączenie pompy ciepła. W tabelach poniżej podano wymagane długości poziomego kolektora gruntowego i pionowego kolektora gruntowego do każdego typoszeregu i modelu pompy ciepła Logatherm. Uwaga! Przy obliczeniach gruntowego wymiennika ciepła powinno być uwzględniane przeznaczenie urządzenia, np. ogrzewanie podłogowe, produkcja ciepła do wentylacji, gdyż wzmożona eksploatacja może powodować obniżanie się parametrów cieplnych gruntu. Należy również pamiętać o konieczności sprawdzenia i przeliczenia instalacji dolnego źródła ciepła pod względem oporów hydraulicznych i w przypadku wystąpienia konieczności odpowiedniego podzielenia jego długości na pętle. Należy zwrócić uwagę, że w pompach ciepła zainstalowane są pompy obiegowe, które mogą pokonać odpowiednie opory hydrauliczne (patrz tabela). Głębokość odwiertów pionowych, długość kolektorów poziomych i niezbędna powierzchnia działki do pomp ciepła Logatherm typu WPS K Pompa ciepła WPS 6 K WPS 7 K WPS 9 K WPS K Wydajność grzewcza kw 5,9 7,3 9, 0,7 Napędowa moc elektryczna sprężarki kw,3,6 2,0 2,2 Wydajność chłodnicza kw 4,6 5,7 7, 8,5 Głębokość odwiertu m Długość kolektora m Minimalna powierzchnia gruntu pod kolektor m Uwaga! W przypadku gruntu suchego, np. piasku, długość kolektora należy zwiększyć o 8% W przypadku gruntu bardzo mokrego, np.: glina, torf, długość kolektora można zmniejszyć o 4% (nie zalecane) Kolektor poziomy, należy wykonywać z rury z polietylenu PE80 o średnicy De40 mm i grubości ścianki 3,0 mm lub 2,4 mm (szereg SDR3,6 lub SDR7) Kolektor należy wypełnić wodnym roztworem cieczy niezamarzającej o stężeniu odpowiadającym temperaturze krystalizacji nie wyższej niż -3 C cennik 20/ rozdział 0

12 Logatherm WPS 6- K Pompy ciepła Pompa ciepła typu glikol-woda Logatherm WPS 6- K dane techniczne 600 ok PCO CW DCR ŹW WCR ZCO PE 800 front pompy ciepła ZCO zasilanie instalacji grzewczej PCO powrót z instalacji grzewczej CW wypływ ciepłej wody ŹW dopływ zimnej wody DCR dopływ czynnika roboczego WCR wypływ czynnika roboczego PE przewody elektryczne Typ pompy WPS 6 K WPS 7 K WPS 9 K WPS K Wydajność cieplna pompy ciepła przy parametrach 0/35 C ) kw 5,9 7,3 9, 0,7 Napędowa moc elektryczna przy parametrach 0/35 C kw,3,6 2,0 2,2 Wydajność cieplna pompy ciepła przy parametrach 0/50 C ) kw 5,4 6,9 8,4 0, Napędowa moc elektryczna przy parametrach 0/50 C kw,7 2, 2,6 3,0 Minimalny przepływ nośnika ciepła źródła górnego (skraplacz) dm³/s 0,4 0,8 0,22 0,26 Nominalny przepływ nośnika ciepła źródła górnego (skraplacz) dm³/s 0,20 0,25 0,3 0,37 Maksymalny zewnętrzny spadek ciśnienia w instalacji c.o. kpa Nominalny przepływ nośnika ciepła źródła dolnego (parownik) dm³/s 0,30 0,38 0,46 0,57 Maksymalny zewnętrzny spadek ciśnienia w instalacji dolnego źródła ciepła kpa Maksymalne ciśnienie w instalacji górnego źródła bar 3,0 Maksymalne ciśnienie w instalacji dolnego źródła bar 4,0 Moc poszczególnych stopni dogrzewacza elektrycznego kw 3,0/6,0/9,0 Prąd znamionowy zabezpieczenia pompy ciepła z dogrzewaczem o mocy: 6 kw 9 kw A A Napięcie zasilania Króćce przyłączeniowe zasobnika ciepłej wody użytkowej stal nierdzewna Konieczność stosowania złączek zaciskowych 400 V, 3 fazy mm Króćce przyłączeniowe górnego źródła ciepła Cu mm Króćce przyłączeniowe dolnego źródła ciepła Cu mm Typ sprężarki Spiralna (Mitsubishi Electric) 02 cennik 20/ rozdział

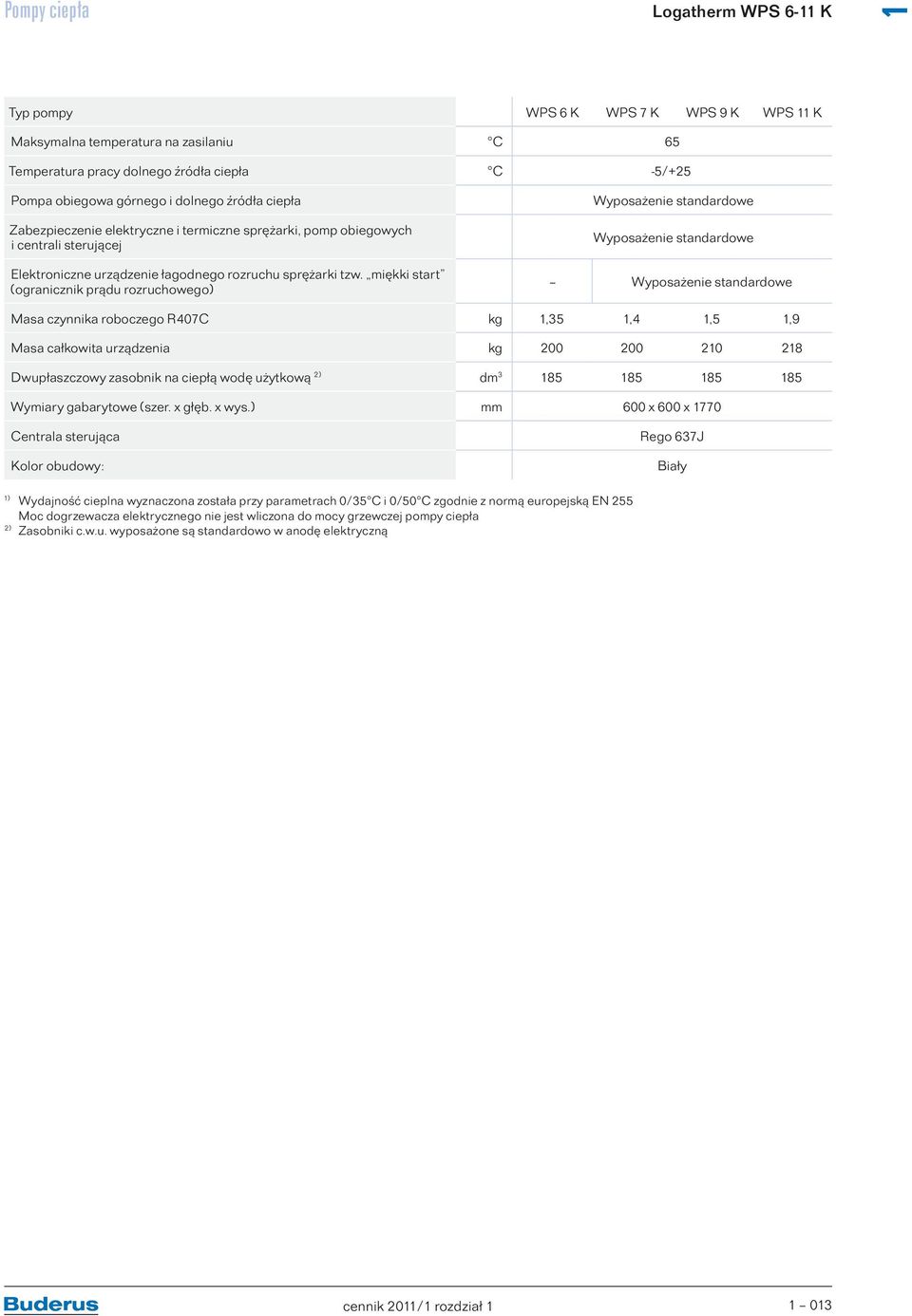

13 Pompy ciepła Logatherm WPS 6- K Typ pompy WPS 6 K WPS 7 K WPS 9 K WPS K Maksymalna temperatura na zasilaniu C 65 Temperatura pracy dolnego źródła ciepła C -5/+25 Pompa obiegowa górnego i dolnego źródła ciepła Wyposażenie standardowe Zabezpieczenie elektryczne i termiczne sprężarki, pomp obiegowych i centrali sterującej Elektroniczne urządzenie łagodnego rozruchu sprężarki tzw. miękki start (ogranicznik prądu rozruchowego) Wyposażenie standardowe Wyposażenie standardowe Masa czynnika roboczego R407C kg,35,4,5,9 Masa całkowita urządzenia kg Dwupłaszczowy zasobnik na ciepłą wodę użytkową 2) dm Wymiary gabarytowe (szer. x głęb. x wys.) mm 600 x 600 x 770 Centrala sterująca Kolor obudowy: Rego 637J Biały ) Wydajność cieplna wyznaczona została przy parametrach 0/35 C i 0/50 C zgodnie z normą europejską EN 255 Moc dogrzewacza elektrycznego nie jest wliczona do mocy grzewczej pompy ciepła 2) Zasobniki c.w.u. wyposażone są standardowo w anodę elektryczną cennik 20/ rozdział 03

14 Logatherm WPS 6-7 Pompy ciepła Pompa ciepła typu glikol-woda Logatherm WPS % SPRAWNOŚĆ SPRAWNOŚĆ Sterownik Rego 637J Logatherm WPS 6-7 Pompy ciepła typu glikol/woda Logatherm WPS 6-7 pozyskują energię cieplną z gruntu poprzez tzw. instalację dolnego źródła ciepła. Wykonuje się ją na dwa sposoby: jako poziomy lub pionowy wymiennik gruntowy. Wymiennik poziomy zakopany jest na niewielkiej głębokości, nie przekraczającej,5 metra pod powierzchnią gruntu, natomiast wymiennik pionowy wsuwany jest w wydrążony wcześniej otwór w ziemi o dużej głębokości, np. 50 m. Nośnikiem ciepła, którym najczęściej wypełnia się wymiennik, jest wodny roztwór glikolu lub spirytusu technicznego. Przepływając przez wymiennik, nośnik ciepła podgrzewa się pobierając z gruntu energię cieplną, którą to dalej pompa ciepła przekazuje do instalacji grzewczej budynku. Logatherm WPS uzyskują aż do 80% energii cieplnej ze środowiska, osiągając w ten sposób sprawność (COP) 5 czyli 500% (5 kwh energii cieplnej z kwh prądu). Z powodzeniem zaspokoją zapotrzebowanie energetyczne domu jedno-,oraz wielorodzinnego. Sterowanie pompą ciepła odbywa się za pomocą nowoczesnego i łatwego w obsłudze sterownika Rego 637J. Zalety pomp ciepła Logatherm WPS 6-7 Pompy ciepła Logatherm, osiągają na zasilaniu temperaturę +65 C (bez konieczności pracy dogrzewacza elektrycznego) wykorzystując przy tym czynnik chłodniczy R407C. Uzyskanie tak wysokiej temperatury, możliwe jest dzięki zastosowaniu najnowocześniejszych sprężarek chłodniczych wyprodukowanych w bliskiej współpracy z firmą Mitsubishi Electric. Bardzo niski poziom emitowanego hałasu gwarantowany jest dzięki wykorzystaniu nowych materiałów dźwiękochłonnych w konstrukcji obudowy urządzenia. Pompa ciepła standardowo wyposażona jest w urządzenie elektryczne, które zmniejsza prąd rozruchowy sprężarki, tzw. miękki start, co znacznie ograniczy rachunki elektryczne wynikające z opłat stałych za moc zamówioną. Pompy ciepła Logatherm mogą podgrzewać ciepłą wodę użytkową do temperatury +58 C bez wykorzystania dogrzewacza elektrycznego. Osobne przyłącza elektryczne do sprężarki i dogrzewacza elektrycznego, co pozwala na obniżenie przekroju przewodów zasilających. Prosta wewnętrzna instalacja elektryczna, co minimalizuje prace montażowe. Bogate wyposażenie urządzeń pozwala na wiele konfiguracji w jakich można instalować pompy ciepła. Urządzenia mogą pracować w systemach grzewczych, gdzie są podstawowym i jedynym źródłem ciepła. Mogą również pracować w systemach biwalentnych, w których poprzez odpowiednie wykonanie systemu grzewczego mogą współpracować z innymi urządzeniami grzewczymi tj. instalacje solarne, kotły elektryczne, kotły olejowe, kotły gazowe, instalacje kominkowe czy kotły na paliwo stałe. 04 cennik 20/ rozdział

15 Pompy ciepła Logatherm WPS 6-7 Zalety sterownika Rego 637J Proste i czytelne menu z trzema poziomami dostępu. Informacje wyświetlane w języku polskim. Regulacja pogodowa z możliwością współpracy z czujnikiem wewnętrznym. Możliwość sterowania dwoma niezależnymi obiegami grzewczymi i regulacją ich histerezy. Automatyczne przełączanie trybu lato/zima. Możliwość sterowania czasowego pracą instalacji zarówno systemu grzewczego jak i ciepłej wody użytkowej. Nieograniczona pamięć pozwalająca na zapisywanie wszystkich najważniejszych ustawień oraz historii awarii. Klawisze szybkiego dostępu do regulacji podstawowych parametrów cieplnych. Podtrzymywanie pamięci sterownika przy zaniku zasilania elektrycznego. Możliwość zaprogramowania trybów pracy pompy ciepła lub podłączenie prostego sterowania zewnętrznego. Autodiagnozowanie awarii, w przypadku ustąpienia przyczyny awarii sterowanie uruchamia pompę ciepła. Monitorowanie czasu pracy urządzeń grzewczych. Podczas rozruchu można przełączyć urządzenie w tryb osuszania budynku. Produkcja c.w.u. odbywa się w trybie priorytetowym. Sterownik wyposażony jest w czujnik kolejności faz i czujnik zaniku faz. Sygnalizacja alarmu poprzez sygnał świetlny i dźwiękowy. Automatyczny tryb zapobiegający zablokowaniu pomp obiegowych w czasie dłuższego postoju urządzenia. Wydajność cieplna Numer katalogowy Model Cena netto PLN kw* WPS 6 5, , , WPS 7 7, , , WPS 9 9, , , WPS 0, , , WPS 4 4, , , WPS 7 6,7 3 58, ,4 * Wydajność cieplną pompy ciepła podano dla parametrów pracy zgodnych z normą EN255, dla temperatur pracy: 0 C temperatura wejścia nośnika źródła dolnego 35 C temperatura zasilania instalacji grzewczej Instalacja dolnego źródła ciepła odpowiednia do pomp Logatherm WPS 6-7 Do pomp ciepła Logatherm WPS 6-7 czerpiących energię cieplną z gruntu, należy wykonać instalację dolnego źródła ciepła. Instalację tę wykonuje się z rur polietylenowych o średnicy 40 mm, które stanowią gruntowy wymiennik ciepła. Należy pamiętać, że wymiennik ten musi mieć odpowiednią wielkość (długość rurociągu) oraz musi być wykonany wg określonych wytycznych, co pozwoli na prawidłowe pozyskiwanie odpowiedniej ilości energii cieplnej przez cały okres eksploatacji pompy ciepła. Nieprawidłowe wykonanie gruntowego wymiennika ciepła, może powodować obniżenie sprawności pracy pompy ciepła, a w najgorszym przypadku awaryjne wyłączenie pompy ciepła. W tabelach poniżej podano wymagane długości poziomego kolektora gruntowego i pionowego kolektora gruntowego dla każdego typoszeregu i modelu pompy ciepła Logatherm. Uwaga! Przy obliczeniach gruntowego wymiennika ciepła powinno być uwzględniane przeznaczenie urządzenia, np. ogrzewanie podłogowe, produkcja ciepła do wentylacji, gdyż wzmożona eksploatacja może powodować obniżanie się parametrów cieplnych gruntu. Należy również pamiętać o konieczności sprawdzenia i przeliczenia instalacji dolnego źródła ciepła pod względem oporów hydraulicznych i w przypadku wystąpienia konieczności odpowiedniego podzielenia jego długości na pętle. Należy zwrócić uwagę, że w pompach ciepła zainstalowane są pompy obiegowe, które mogą pokonać odpowiednie opory hydrauliczne (patrz tabela). Głębokość odwiertów pionowych, długość kolektorów poziomych i niezbędna powierzchnia działki do pomp ciepła Logatherm typu WPS Pompa ciepła WPS 6 WPS 7 WPS 9 WPS WPS 4 WPS 7 Wydajność grzewcza kw 5,9 7,3 9, 0,7 4,4 6,7 Napędowa moc elektryczna sprężarki kw,3,6 2,0 2,2 3, 3,7 Wydajność chłodnicza kw 4,6 5,7 7, 8,5,3 3 Głębokość odwiertu m Długość kolektora m Minimalna powierzchnia gruntu pod kolektor m Uwaga! W przypadku gruntu suchego, np. piasku, długość kolektora należy zwiększyć o 8% W przypadku gruntu bardzo mokrego, np.: glina, torf, długość kolektora można zmniejszyć o 4% (nie zalecane) Kolektor poziomy, należy wykonywać z rury z polietylenu PE80 o średnicy De40 mm i grubości ścianki 3,0 mm lub 2,4 mm (szereg SDR3,6 lub SDR7) Kolektor należy wypełnić wodnym roztworem cieczy niezamarzającej o stężeniu odpowiadającym temperaturze krystalizacji nie wyższej niż -3 C cennik 20/ rozdział 05

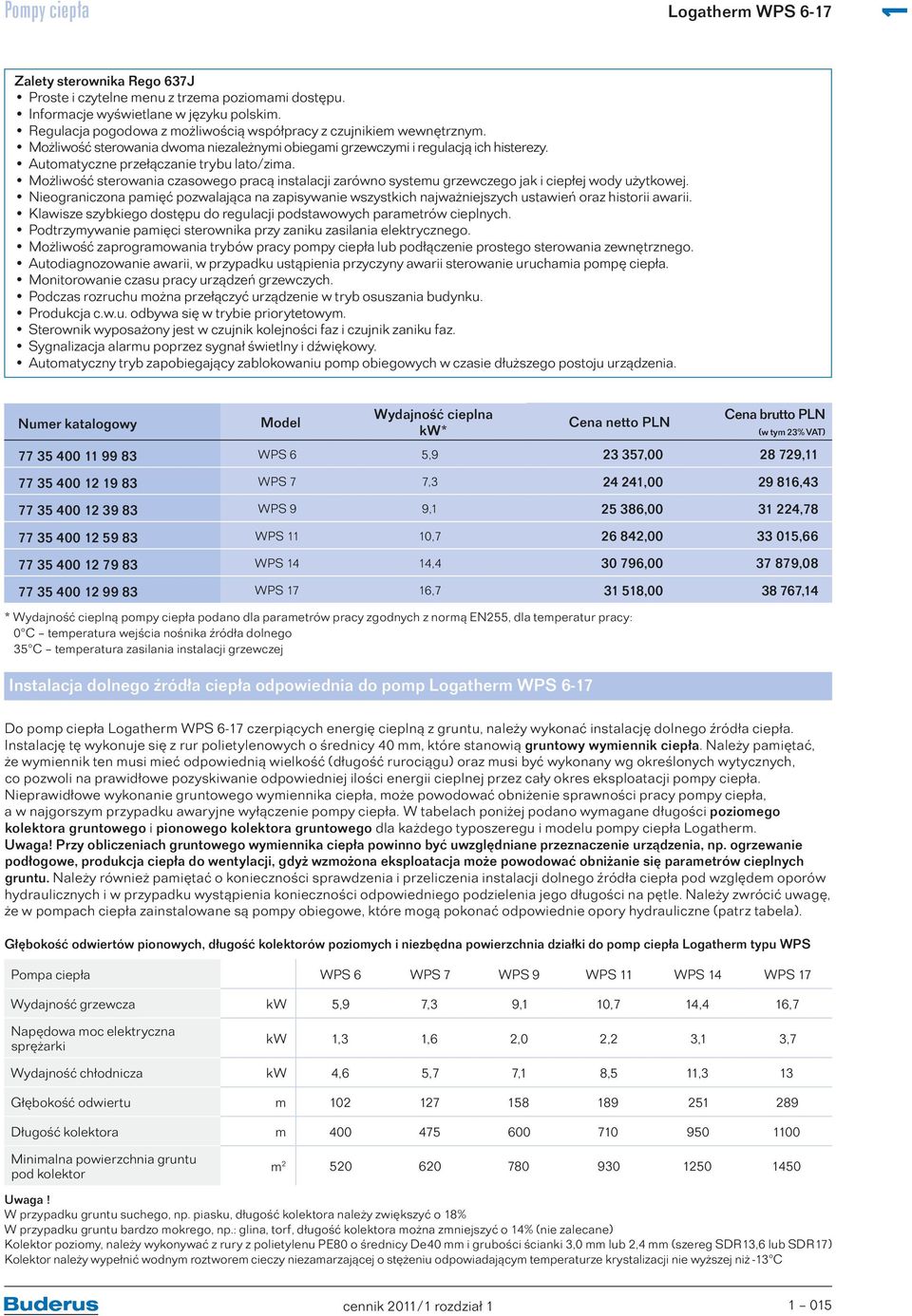

16 Logatherm WPS 6-7 Pompy ciepła Pompa ciepła typu glikol-woda Logatherm WPS 6-7 dane techniczne ok PCO PP ZP ZCO PE DCR WCR front pompy ciepła ZCO zasilanie instalacji grzewczej PCO powrót z instalacji grzewczej ZP zasilanie podgrzewacza PP powrót z ogrzewacza DCR dopływ czynnika roboczego WCR wypływ czynnika roboczego PE przewody elektryczne Typ pompy WPS 6 WPS 7 WPS 9 WPS WPS 4 WPS 7 Wydajność cieplna pompy ciepła przy parametrach 0/35 C ) kw 5,9 7,3 9, 0,7 4,4 6,7 Napędowa moc elektryczna przy parametrach 0/35 C kw,3,6 2,0 2,2 3, 3,7 Wydajność cieplna pompy ciepła przy parametrach 0/50 C ) kw 5,4 6,9 8,4 0, 3,9 6,2 Napędowa moc elektryczna przy parametrach 0/50 C kw,7 2, 2,6 3,0 4,2 4,9 Minimalny przepływ nośnika ciepła źródła górnego (skraplacz) dm³/s 0,4 0,8 0,22 0,26 0,35 0,40 Nominalny przepływ nośnika ciepła źródła górnego (skraplacz) dm³/s 0,20 0,25 0,3 0,37 0,50 0,57 Maksymalny zewnętrzny spadek ciśnienia w instalacji c.o. kpa Nominalny przepływ nośnika ciepła źródła dolnego (parownik) dm³/s 0,30 0,38 0,46 0,57 0,78 0,90 Maksymalny zewnętrzny spadek ciśnienia w instalacji dolnego źródła ciepła kpa Maksymalne ciśnienie w instalacji górnego źródła bar 3,0 Maksymalne ciśnienie w instalacji dolnego źródła bar 4,0 Moc poszczególnych stopni dogrzewacza elektrycznego kw 3,0/6,0/9,0 Prąd znamionowy zabezpieczenia pompy ciepła z dogrzewaczem o mocy: 6 kw 9 kw A A Napięcie zasilania Króćce przyłączeniowe do podłączenia zewnętrznego zasobnika c.w.u. typu Logatherm SH. Króćce Cu 400 V, 3 fazy mm Króćce przyłączeniowe górnego źródła ciepła Cu mm Króćce przyłączeniowe dolnego źródła ciepła Cu mm Typ sprężarki Spiralna (Mitsubishi Electric) 06 cennik 20/ rozdział

17 Pompy ciepła Logatherm WPS 6-7 Typ pompy WPS 6 WPS 7 WPS 9 WPS WPS 4 WPS 7 Maksymalna temperatura na zasilaniu C 65 Temperatura pracy dolnego źródła ciepła C -5/+25 Pompa obiegowa górnego i dolnego źródła ciepła Zabezpieczenie elektryczne i termiczne sprężarki, pomp obiegowych i centrali sterującej Elektroniczne urządzenie łagodnego rozruchu sprężarki tzw. miękki start (ogranicznik prądu rozruchowego) Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Masa czynnika roboczego R407C kg,35,4,5,9 2,2 2,3 Masa całkowita urządzenia kg Wymiary gabarytowe (szer. x głęb. x wys.) mm 600 x 600 x 500 Centrala sterująca Kolor obudowy: Rego 637J Biały ) Wydajność cieplna wyznaczona została przy parametrach 0/35 C i 0/50 C zgodnie z normą europejską EN 255 Moc dogrzewacza elektrycznego nie jest wliczona do mocy grzewczej pompy ciepła cennik 20/ rozdział 07

18 Logatherm WPS Pompy ciepła Pompa ciepła typu glikol-woda Logatherm WPS % SPRAWNOŚĆ SPRAWNOŚĆ Sterownik HMC 0 Logatherm WPS Logatherm WPS Pompy ciepła Logatherm Buderus produkowane są w jednej z fabryk koncernu Bosch Thermotechnik GmbH w miejscowości Tranas w Szwecji. Wieloletnie doświadczenie producenta gwarantuje bezawaryjną i cichą pracę pompy ciepła. Sercem pompy ciepła jest najnowocześniejsza, pod względem konstrukcyjnym, sprężarka spiralna Mitsubishi Electric. Dzięki niej pompy ciepła Logatherm, napełnione czynnikiem R407C, osiągają wysokie temperatury zasilania przy zwiększonym współczynniku efektywności COP. Wartość temperatury zasilania +65 C pozwala stosować je w tradycyjnych systemach grzewczych wyposażonych w instalacje grzejnikowa, a ponadto pozwala na przygotowanie ciepłej wody użytkowej o wysokiej temperaturze, dochodzącej do +57 C. Seria pomp ciepła Logatherm WPS to urządzenia dwusprężarkowe, ale nie dwustopniowe. Każda sprężarka posiada osobny układ chłodniczy. Jest to niewątpliwa zaleta Logatherm, ponieważ zadna z pomp ciepła, nawet największa WPS 62, w świetle obowiązujących przepisów nie podlega dozorowi technicznemu i nie jest urządzeniem odbiorowym. Pompy ciepła Logatherm standardowo wyposażone są w elektroniczny układ łagodnego rozruchu sprężarki soft start, który w znaczny sposób ogranicza natężenie prądu rozruchowego, co jest bardzo ważne szczególnie dla urządzeń dużej mocy cieplnej. 08 cennik 20/ rozdział

19 Pompy ciepła Logatherm WPS Zalety pomp ciepła Logatherm WPS Dwie sprężarki - Możliwość uzyskania regulacji wydajności 50/50/00% w pompach ciepła WPS 22 i WPS 33 oraz 30/70/00% w pompach ciepła od WPS 43 do WPS Instalując jedną pompę ciepła Logatherm mamy do dyspozycji dwie pompy ciepła umieszczone w jednej obudowie. - Uzyskanie wysokiej temperatury na zasilaniu pompy ciepła +65 C. - Możliwość podgrzewania ciepłej wody użytkowej nawet do +57 C. - Niski poziom hałasu i wibracji. - Możliwość podgrzewania ciepłej wody użytkowej jedną lub dwiema sprężarkami. Masa czynnika chłodniczego HFC-R407C nie przekracza 6 kg - Zgodnie z ustawą o F-gazach urządzenia powyżej 6 kg czynnika chłodniczego należącego do grupy HFC podlegają surowym obostrzeniom prawnym i dozorowi technicznemu. Wysoka temperatura na zasilaniu pompy ciepła równa +65 C - Możliwość podgrzewania ciepłej wody użytkowej nawet do +57 C - Możliwość stosowania pomp ciepła Logatherm w budynkach użyteczności publicznej bez konieczności dogrzewania c.w.u. grzałką elektryczną. Elektroniczne układy łagodnego rozruchu obu sprężarek, tzw. softstart stanowi wyposażenie standardowe pompy ciepła - Dzięki urządzeniu softstart uzyskuje się znaczne obniżenie prądu rozruchowego sprężarki, czyli mniejsze wymagane zabezpieczenie elektryczne (mniejszy bezpiecznik), a ponadto mniejsze obciążenie sieci prądami udarowymi. Pompy obiegowe dolnego źródła ciepła (2 sztuki) oraz zasilania instalacji grzewczej/podgrzewacza c.w.u. (2 sztuki) stanowią wyposażenie standardowe pompy ciepła. - Łatwy dobór instalacji dolnego źródła ciepła z uwagi na obecność pomp obiegowych dobór tabelaryczny. - Cena katalogowa zawiera wszystkie elementy składowe pompy ciepła. Pompy obiegowe dolnego źródła ciepła sterowane elektronicznie w modelach WPS 52 i WPS 62 - Znaczna oszczędność energii elektrycznej. Zawór trzydrogowy przełączający pomiędzy c.o. a c.w.u. zamontowany wewnątrz urządzenia stanowi wyposażenie standardowe. - Cena katalogowa zawiera wszystkie elementy składowe pompy ciepła, Pełne zabezpieczenie elektryczne i termiczne wszystkich urządzeń składowych (sprężarki, pompy obiegowe, itp.) stanowi wyposażenie standardowe pompy ciepła. - Cena katalogowa zawiera wszystkie elementy składowe pompy ciepła. Zabezpieczenie kolejności faz i zaniku faz zasilania głównego stanowi wyposażenie standardowe pompy ciepła. - Wyposażenie elektryczne nie wymaga instalowania żadnych dodatkowych elektrycznych elementów zabezpieczających. - Cena katalogowa zawiera wszystkie elementy składowe pompy ciepła. Możliwość zasilania obu sprężarek z różnych źródeł energii elektrycznej. - Możliwość zasilania pompy ciepła z dwóch niezależnych rozdzielni energii elektrycznej. Niski poziom hałasu, praktycznie nie przekraczający 48 dba dla pompy WPS Nawet największa pompa ciepła pracuje bardzo cicho, zatem może być montowana w budynkach mieszkalnych. Nowoczesny sterownik. - Sterownik potrafi obsługiwać: dwa obiegi grzewcze z mieszaczami, podgrzewanie c.w.u. w dwóch zasobnikach, pompę cyrkulacyjną instalacji c.w.u., dodatkowe urządzenie grzewcze. - Istnieje możliwość rozbudowy sterownika do sterownia czterema obiegami grzewczymi z mieszaczem, procesem podgrzewania wody basenowej oraz chłodzeniem pasywnym. Numer katalogowy Model Wydajność cieplna kw* Cena netto PLN WPS 22 2, , , WPS 33 34,2 5 00, , WPS 43 43,3 6 85, , WPS 52 53, , , WPS 62 62, , ,65 * Wydajność cieplną pompy ciepła podano dla parametrów pracy zgodnych z normą EN255, dla temperatur pracy: 0 C temperatura wejścia nośnika źródła dolnego 35 C temperatura zasilania instalacji grzewczej cennik 20/ rozdział 09

20 Logatherm WPS Pompy ciepła Akcesoria do pomp ciepła typu glikol-woda Logatherm WPS Moduł mieszający HHM 60 Możliwość obsługi dodatkowo dwóch obiegów grzewczych ze sterownika HMC 0. po jednym module na każdy dodatkowy obieg. Możliwość obsługi instalacji podgrzewania basenu. Możliwość przyłączenia czujnika temperatury pokojowej do każdego z modułów. Moduł do montażu naściennego na zewnątrz pompy ciepła. Komunikacja modułu z pompą ciepła poprzez sieć CAN-Bus. Konieczność stosowania czujnika GT4. IP 40. Numer katalogowy Produkt Cena netto PLN Moduł mieszający HHM , ,70 Pokojowy regulator temperatury HRC Termostat pokojowy z pokrętłem. Komunikacja modułu z pompą ciepła poprzez sieć CAN-Bus. Możliwość obsługi tylko pierwszego obiegu. Numer katalogowy Produkt Cena netto PLN Pokojowy regulator temperatury HRC 40,00 504, cennik 20/ rozdział

21 Pompy ciepła Logatherm WPS Logatherm PKSET zestawy do chłodzenia pasywnego Zestaw do chłodzenia pasywnego Logatherm PKSET pozwala na wykorzystanie chłodu, jaki jest zgromadzony w instalacji dolnego źródła ciepła. Darmowy chłód zawarty w gruncie można wykorzystać do schłodzenia pomieszczeń mieszkalnych, biurowych itp. Chłód można rozprowadzić poprzez instalację ogrzewania podłogowego, ściennego, instalacje klimakonwektorów lub instalację wentylacyjną, co w znacznym stopniu poprawia komfort przebywania w pomieszczeniach w letnie upalnie dni. Zestaw przeznaczony jest do współpracy z pompami ciepła Logatherm WPS z kolektorem pionowym. Występują dwa modele zestawów do chłodzenia pasywnego: PKSET 33 i PKSET 60, które współpracują odpowiednio z pompami ciepła do 33 kw i do 62 kw. Sterowanie wymaga regulatora HMC0. Zestaw wymaga złożenia. Wyposażenie: - wymiennik ciepła z izolacją, - zawór mieszający z siłownikiem, - pompa do przetłaczania glikolu lub spirytusu technicznego z dolnego źródła, - zawór z filtrem i zawór zawrotny, - moduł sterujący, - czujnik temperatury punktu rosy, - czujnik temperatury zasilania. Numer katalogowy Produkt Opis Cena netto PLN PKSET PKSET 60 Zestaw chłodzenia pasywnego do pomp ciepła Logatherm WPS o mocy 22 i 33 kw Zestaw chłodzenia pasywnego do pomp ciepła Logatherm WPS o mocy 43, 52 i 62 kw 2 30, , , ,60 WWS zestaw woda/woda Zestaw woda/woda umożliwia pozyskiwanie ciepła z dolnego źródła ciepła, jakim jest woda studzienna. Jest to źródło, pozwalające na osiągnięcie wysokiej sprawności działania pompy ciepła. Przy korzystaniu z tego typu instalacji, należy wykonać badania jakości wody w celu określenia poziomu zanieczyszczeń. Elementy wchodzące w zakres zestawu woda/woda: zaizolowany wymiennik ciepła ze stojakiem, filtr, czujnik ciśnienia, manometry i dwa termometry, układ sterowania. Numer katalogowy Produkt Opis Cena netto PLN WWS WWS WWS WWS WWS 600 Zestaw woda/woda do pompy ciepła Logatherm WPS o mocy 22 kw Zestaw woda/woda do pompy ciepła Logatherm WPS o mocy 33 kw Zestaw woda/woda do pompy ciepła Logatherm WPS o mocy 43 kw Zestaw woda/woda do pompy ciepła Logatherm WPS o mocy 52 kw Zestaw woda/woda do pompy ciepła Logatherm WPS o mocy 62 kw 0 580, ,40 890, , , , , , , ,0 cennik 20/ rozdział 02

22 Logatherm WPS Pompy ciepła Instalacja dolnego źródła ciepła odpowiednia do pomp Logatherm WPS Do pomp ciepła Logatherm WPS czerpiących energię cieplną z gruntu, należy wykonać instalację dolnego źródła ciepła. Instalację tę wykonuje się z rur polietylenowych o średnicy 40 mm, które stanowią gruntowy wymiennik ciepła. Należy pamiętać, że wymiennik ten musi mieć odpowiednią wielkość (długość rurociągu) oraz musi być wykonany wg określonych wytycznych, co pozwoli na prawidłowe pozyskiwanie odpowiedniej ilości energii cieplnej przez cały okres eksploatacji pompy ciepła. Nieprawidłowe wykonanie gruntowego wymiennika ciepła, może powodować obniżenie sprawności pracy pompy ciepła, a w najgorszym przypadku awaryjne wyłączenie pompy ciepła. W tabelach poniżej podano wymagane długości poziomego kolektora gruntowego i pionowego kolektora gruntowego dla każdego typoszeregu i modelu pompy ciepła Logatherm. Uwaga! Przy obliczeniach gruntowego wymiennika ciepła powinno być uwzględniane przeznaczenie urządzenia, np. ogrzewanie podłogowe, produkcja ciepła do wentylacji, gdyż wzmożona eksploatacja może powodować obniżanie się parametrów cieplnych gruntu. Należy również pamiętać o konieczności sprawdzenia i przeliczenia instalacji dolnego źródła ciepła pod względem oporów hydraulicznych i w przypadku wystąpienia konieczności odpowiedniego podzielenia jego długości na pętle. Należy zwrócić uwagę, że w pompach ciepła zainstalowane są pompy obiegowe, które mogą pokonać odpowiednie opory hydrauliczne (patrz tabela). Głębokość odwiertów pionowych dla pomp ciepła Logatherm typu WPS Typ pompy ciepła WPS 22 WPS 33 WPS 43 WPS 52 WPS 62 Wydajność grzewcza kw 2,6 34,2 43,3 53,0 62,3 Wydajność chłodnicza kw Maksymalny zewnętrzny spadek ciśnienia w instalacji dolnego źródła kpa Łączna głębokość odwiertu m Sugerowany podział na pętle 4 x 95 6 x 97 8 x 95 0 x 90 x 96 Maksymalna długość jednej pętli (dł. rury w odwiercie + doprowadzenia z PE 40) mb 690 ) 34 ) 390 ) 680 ) 452 ) Sugerowany podział na pętle 3 x 26 5 x 6 7 x 0 9 x 00 0 x 05 Maksymalna długość jednej pętli (dł. rury w odwiercie + doprowadzenia z PE 40) mb 430 ) 252 ) 300 ) 560 ) 40 ) Sugerowany podział na pętle 8 x 2 9 x 6 Maksymalna długość jednej pętli (dł. rury w odwiercie + doprowadzenia z PE 40) mb 444 ) 332 ) Sugerowany podział na pętle 7 x 28 Maksymalna długość jednej pętli (dł. rury w odwiercie + doprowadzenia z PE 40) mb 376 ) ) W przypadku, gdy łączna długość pętli (dł. rury w odwiercie + doprowadzenia) jest dłuższa niż podana w tabeli należy wykonać obliczenia strat ciśnienia. Długość kolektorów poziomych i niezbędna powierzchnia działki dla pomp ciepła Logatherm typu WPS Typ pompy ciepła WPS 22 WPS 33 WPS 43 WPS 52 WPS 62 Wydajność grzewcza kw 2,6 34,2 43,3 53,0 62,3 Wydajność chłodnicza kw Łączna długość kolektora m Sugerowany podział na pętle 3 x x x x x x x 35 9 x x 375 x 355 Minimalna powierzchnia gruntu pod kolektor m Uwaga! W przypadku gruntu suchego, np. pisaku, długość kolektora należy zwiększyć o +8%. W przypadku gruntu bardzo mokrego, np.: glina, torf, długość kolektora można zmniejszyć o -4%. Kolektor poziomy, należy wykonywać z rury z polietylenu PE80 o średnicy De40 mm i grubości ścianki 3,0 mm lub 2,4 mm (szereg SDR3,6 lub SDR7). Kolektor poziomy należy wypełnić wodnym roztworem cieczy niezamarzającej o stężeniu odpowiadającym temperaturze krystalizacji nie wyższej niż -5 C. Ilość wody potrzebna do pomp ciepła Logatherm WPS Typ pompy ciepła WPS 22 WPS 33 WPS 43 WPS 52 WPS 62 Wydajność grzewcza ) kw 26,4 4,7 56,7 66,7 77,6 Wydajność chłodnicza ) kw Ilość wody m 3 /h 4,9 7,3 9,8,8 3,5 Ilość wody została dobrana przy schłodzeniu wody o 4 K. ) Wydajność grzewcza i chłodnicza przy parametrach 0/35 C 022 cennik 20/ rozdział

23 Pompy ciepła Logatherm WPS Pompa ciepła typu glikol-woda Logatherm WPS dane techniczne Logatherm WPS 22/ Logatherm WPS 43/52/ cennik 20/ rozdział 023

24 Logatherm WPS Pompy ciepła Typ pompy WPS 22 WPS 33 WPS 43 WPS 52 WPS 62 Parametry pracy Wydajność cieplna pompy ciepła przy parametrach 0/35 C ) /COP kw 2,6/4,8 34,2/4,4 43,3/4,4 53,0/4,3 62,3/4,3 Całkowita napędowa moc elektryczna przy parametrach 0/35 C ) kw 5,5 8,7,5 3,5 6,0 Wydajność chłodnicza pompy ciepła przy parametrach 0/35 C ) kw Wydajność cieplna pompy ciepła przy parametrach 0/50 C ) /COP kw 9,4/3,3 30,9/3,2 40,/3,2 48,2/3,2 57,5/3,2 Całkowita napędowa moc elektryczna przy parametrach 0/50 C ) kw 6,7 0,8 3,7 6,7 9,0 Wydajność cieplna pompy ciepła przy parametrach 0/35 C ) kw 26,4/5,8 4,7/5,2 56,7/5,3 66,7/5,2 77,6/5, Wydajność chłodnicza pompy ciepła przy parametrach 0/35 C ) kw Wydajność cieplna pompy ciepła przy parametrach stopień I kw 0,5 6,9 4,0 6,9 6,9 0/35C ) dla poszczególnych obiegów chłodniczych stopień II kw 0,5 6,9 28,5 35,6 44,6 Dolne źródło ciepła Nominalny przepływ nośnika ciepła źródła dolnego (parownik). Dopuszczalne obniżenie przepływu do 5% dm 3 /s,3 2,3 3,0 3,3 3,9 Maksymalny zewnętrzny spadek ciśnienia w instalacji dolnego źródła ciepła kpa Minimalne ciśnienie w instalacji górnego źródła bar 0,5 Maksymalne ciśnienie w instalacji dolnego źródła bar 4,0 Maksymalna temperatura nośnika źródła dolnego zasilającego pompę ciepła C +22 Minimalna temperatura nośnika źródła dolnego zasilającego pompę ciepła C 8 Minimalne/maksymalne stężenie glikolu etylenowego/propylenowego % 30/35 Króćce przyłączeniowe górnego źródła ciepła DN40, ½ DN40, ½ DN50, 2 DN50, 2 DN50, 2 Górne źródło ciepła Maksymalny przepływ nośnika ciepła źródła górnego (skraplacz) przy zasilaniu c.o./bufora dm 3 /s 0,74,,5,7,9 Minimalny przepływ nośnika ciepła źródła górnego (skraplacz) przy zasilaniu co./bufora dm 3 /s 0,52 0,82,,3,5 Maksymalny zewnętrzny spadek ciśnienia w instalacji c.o. przy maksymalnym przepływie kpa Maksymalny zewnętrzny spadek ciśnienia w instalacji c.o. przy minimalnym przepływie kpa Nominalny przepływ nośnika ciepła źródła górnego (skraplacz) przy zasilaniu podgrzewacza c.w.u. dm 3 /s 0,28 0,45 0,38 0,45 0,45 Króćce przyłączeniowe górnego źródła ciepła zasilanie c.o. DN32, ¼ DN32, ¼ DN40, ½ DN40, ½ DN40, ½ Króćce przyłączeniowe górnego źródła ciepła zasilanie c.w.u. DN25, Minimalne ciśnienie w instalacji grzewczej bar 0,5 Maksymalne ciśnienie w instalacji grzewczej bar 4,0 Sprężarka Producent sprężarki stopień I Mitsubishi Scroll stopień II Mitsubishi Scroll Copeland Scroll Maksymalna temperatura na zasilaniu obieg I C obieg II C Masa czynnika roboczego R407C stopień I kg 2,4 2,6 2,6 2,6 2,6 stopień II kg 2,4 2,6 4,5 5,4 5,9 Poziom ciśnienia akustycznego w odległości metra od urządzenia dba cennik 20/ rozdział

25 Pompy ciepła Logatherm WPS Typ pompy WPS 22 WPS 33 WPS 43 WPS 52 WPS 62 Dane instalacji elektrycznej Napięcie zasilania 2) Zabezpieczenie elektryczne zwarciowe typu gli-gg lub bezpiecznik automatyczny o charakterystyce D Maksymalna impedancja zwarciowa ogranicznika prądu rozruchowego 400V, 3N, 50Hz A Ω 0,42 0,47 0,4 0,26 0,23 Maksymalny prąd roboczy A 7,0 22,3 32,3 38,2 45,0 Maksymalny prąd rozruchowy A Maksymalna napędowa moc elektryczna pompy ciepła i wszystkich wewnętrznych urządzeń elektrycznych kw 0,5 4, 7,4 20,8 24,6 przy parametrach -5/65 C ) Moc elektryczna pompy obiegowej dolnego źródła ciepła przy maksymalnej prędkości obrotowej Moc elektryczna pompy obiegowej dolnego źródła ciepła przy minimalnej prędkości obrotowej Moc elektryczna pompy obiegowej górnego źródła ciepła przy maksymalnej prędkości obrotowej Moc elektryczna pompy obiegowej górnego źródła ciepła przy minimalnej prędkości obrotowej stopień I kw 0,3 0,39 0,365 0,39 0,39 stopień II kw 0,3 0,39 0,5 0,5 0,5 stopień I kw 0,29 0,36 0,33 0,36 0,36 stopień II kw 0,29 0,36 0,36 0,08 0,08 stopień I kw 0,09 0,2 0,2 0,2 0,2 stopień II kw 0,09 0,2 0,7 0,8 0,34 stopień I kw 0,05 0,06 0,06 0,06 0,06 stopień II kw 0,05 0,06 0, 0,6 0,3 Wyposażenie i dane ogólne Pompa obiegowa górnego i dolnego źródła ciepła Zabezpieczenie elektryczne i termiczne sprężarki, pomp obiegowych i centrali sterującej Elektroniczne urządzenie łagodnego rozruchu sprężarek soft start (ogranicznik prądu rozruchowego) Zawór trzydrogowy przełączający pomiędzy zasilaniem c.o. a c.w.u. Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Masa całkowita urządzenia kg Wymiary gabarytowe (szer. x głęb. x wys.) mm 700 x750 x x750 x 620 Centrala sterująca HMC 0 Kolor obudowy: Biały ) podane parametry wyznaczono metodami testowymi zgodne z EN 255 2) przyłącze elektryczne pompy ciepła powinno być zgodne z EN cennik 20/ rozdział 025

26 Zasobnikowe podgrzewacze c.w.u. Logatherm SH...RW Pompy ciepła Zasobnikowe podgrzewacze c.w.u. Logatherm SH...RW Wpływ na prawidłową pracę pompy ciepła ma wybór odpowiedniej pojemności zasobnika na ciepłą wodę użytkową. W przypadku nieprawidłowego doboru mogłoby to spowodować nieprawidłową pracę urządzenia. Producent pomp ciepła Buderus Logatherm dokonał wielu starań, aby wyjść naprzeciw oczekiwaniom klientów jeśli chodzi o pojemności zasobników a optymalizacją pracy w celu uniknięcia kłopotów eksploatacyjnych. Zasobnikowy podgrzewacz Logatherm SH 290, 370, 450 RW Numer katalogowy Model Pojemność dm 3 Cena netto PLN SH 290 RW , , SH 370 RW , , SH 450 RW , ,0 Numer katalogowy Nazwa towaru Cena netto PLN Pokrywa otworu rewizyjnego z gwintem ½ do zainstalowania grzałki elektrycznej 50,00 84,50 Wymagane do stosowania z pompami ciepła Logatherm WPS zasobnikowe podgrzewacze c.w.u. Logatherm SH...RW Model pompy ciepła Moc grzewcza [kw] Wymagana powierzchnia wymiany ciepła wężownicy podgrzewacza [m 2 ] Symbol wymaganego zasobnika na c.w.u. Pojemność zasobnika [dm 3 ] WPS 6 5,9 2,9 SH 290 RW, 290 WPS 7 7,3 3,6 SH 290 RW, SH 370 RW 290, 370 WPS 9 9, 3,8 SH 290 RW, SH 370 RW, 450 RW 290, 370, 450 WPS 0,7 4, SH 370 RW, SH 450 RW 370, 450 WPS 4 4,4 5, SH 450 RW 450 WPS 7 6,7 5,6 SH 450 RW 450 WPS 22 2,6 4, SH 370 RW, SH 450 RW 370, 450 WPS 33 34,2 5,6 SH 450 RW 450 WPS 43 43,3 5,6 SH 450 RW 450 WPS 52 53,0 5,6 SH 450 RW 450 WPS 62 62,3 5,6 SH 450 RW cennik 20/ rozdział

27 Pompy ciepła Zbiorniki buforowe PS300 /PS300 W/PS500 W AM T CW R ø700 Z WĘŻ R¼ H 3 H 4 CYR R ¾ GT3 220 H H2 P WĘŻ R¼ ZW R wymiary [mm] H H 2 H 3 H 4 SH 290 RW SH 370 RW SH 450 RW ZW wejście zimnej wody (R gwint zewnętrzny) AM anoda magnezowa P WĘŻ powrót z wężownicy (Rp gwint zewnętrzny) T termometr tarczowy GT3 czujnik temperatury Z WĘŻ zasilanie wężownicy (Rp gwint zewnętrzny) CW wyjście c.w.u. (R gwint zewnętrzny) CYR cyrkulacja (Rp gwint zewnętrzny) Zbiorniki buforowe do instalacji grzewczych z pompami ciepła PS300/PS300 W/PS500 W Każda instalacja grzewcza budynku, w której źródłem ciepła jest pompa ciepła Logatherm powinna być wyposażona w bufor wodny. Stanowi on, jak gdyby, sprzęgło hydrauliczne, które łączy ze sobą dwie instalacje grzewcze: obieg pompy ciepła z obiegiem grzewczym budynku, np. instalacją ogrzewania grzejnikowego i instalacją ogrzewania podłogowego. Jest on niezbędny do połączenia dwóch lub trzech instalacji grzewczych razem, szczególne, gdy każda z nich ma różną wydajność grzewczą (zmienny przepływ wody obiegowej), np. w wyniku zastosowania grzejnikowych zaworów termostatycznych, które w pewnych warunkach obniżają przepływ wody w instalacji grzewczej. Cechą wyróżniającą bufory PS300 i PS500 W (obudowa w kolorze białym) jest ich niewielka średnica. Razem z izolacją cieplną średnica bufora PS300 to 600 mm a bufora PS500W to zaledwie 700 mm, zatem zmieszczą się one do każdej nawet najmniejszej kotłowni. Bufor wodny PS300W został wyposażony w wężownicę stalową o powierzchni,5 m 2 natomiast bufor PS500W posiada wężownicę 2,0 m 2. Pozwala ona w łatwy sposób połączyć dwa źródła ciepła do jednej instalacji grzewczej budynku, np. pompę ciepła i kominek z pałaszem wodnym lub pompę ciepła i kocioł na paliwo stałe lub w końcu pompę ciepła i instalacje solarną. Wężownica w buforze stanowi wymiennik ciepła, który rozdziela instalację ciśnieniową pompy ciepła i instalację bezciśnieniową kominka lub kotła na paliwo stałe. Zbiornik buforowy PS300/PS300 W/PS500 W Numer katalogowy Model Pojemność dm 3 Cena netto PLN PS , , PS300 W , , PS500 W , ,00 cennik 20/ rozdział 027

28 Zbiorniki buforowe PS300 /PS300 W/PS500 W Pompy ciepła Wymiary gabarytowe buforów PS300 Wymiary gabarytowe buforów PS300 W Wymiary gabarytowe buforów PS500 W 028 cennik 20/ rozdział

29 Pompy ciepła Dodatkowe elementy instalacyjne do pomp ciepła Dodatkowe elementy instalacyjne do pomp ciepła Rozdzielacz hydrauliczny dolnego źródła ciepła Aby zagwarantować prawidłową pracę pompy ciepła konieczne jest prawidłowe wyregulowanie przepływu płynu niezamarzającego przez poszczególne pętle (obiegi) instalacji dolnego źródła ciepła. Można to wykonać jedynie poprzez odpowiedniej konstrukcji zawory regulacyjne zamontowane na rozdzielaczu. Zaletą rozdzielaczy Buderus jest to, że w całości wykonane są z polietylenu PE00 czyli materiału w pełni odpornego na korozję i niskie temperatury (minimum -40 C). Standardowo wyposażony jest on w rotametry i zawory regulacyjne umożliwiające wizualną kontrolę ilości przepływu płynu niezamarzającego przez poszczególne pętle instalacji dolnego źródła. Numer katalogowy Produkt Ilość obiegów Cena netto PLN obiegi 2 600, , obiegi 2 760, , Rozdzielacze hydrauliczne dolnych źródeł ciepła do pomp ciepła Logatherm WPS 6-K oraz WPS obiegi 2 950, , Średnica belki rozdzielacza 90 mm, standardowo zastosowano rotametry na przepływ od 4 do 36 dm 3 /min. 5 obiegów 3 200, , obiegów 3 550, , obiegów 3 800, ,00 Numer katalogowy Produkt Ilość obiegów Cena netto PLN obiegi 3 300, , obiegi 3 700, , obiegów 4 000, , Rozdzielacze hydrauliczne dolnych źródeł ciepła do pomp ciepła Logatherm WPS obiegów 4 300, , Średnica belki rozdzielacza 0 mm, standardowo 7 obiegów 4 700, , zastosowano rotametry na przepływ od 5 do 50 dm 3 /min. 8 obiegów 5 00, , obiegów 5 500, , obiegów 5 900, , obiegów 6 300, ,00 cennik 20/ rozdział 029

30 Dodatkowe elementy instalacyjne do pomp ciepła Pompy ciepła Grupy pompowe bez zaworu mieszającego Numer katalogowy Nazwa towaru Typ Opis Cena netto PLN Grupa pompowa HS Grupa pompowa HS-32 Grupa pompowa bez zaworu mieszającego Grupa pompowa bez zaworu mieszającego 983,00 209,09 3,00 368, Rozdzielacz HKV2/32 Rozdzielacz do 2 obiegów 648,00 797, Rozdzielacz HKV3/32 Rozdzielacz do 3 obiegów 865,00 063, Zestaw dopasowujący ESO* Zestaw dopasowujący 53,00 65,9 * Konieczny w połączeniu zestawu HS 25 z rozdzielaczem HKV 32 Grupy pompowe z zaworem mieszającym Numer katalogowy Nazwa towaru Typ Opis Cena netto PLN Grupa pompowa HSM Grupa pompowa HSM Grupa pompowa HSM-32 Grupa pompowa z zaworem mieszającym Grupa pompowa z zaworem mieszającym Grupa pompowa z zaworem mieszającym 464,00 800,72 480,00 820,40 672, , Rozdzielacz HKV2/32 Rozdzielacz do 2 obiegów 648,00 797, Rozdzielacz HKV3/32 Rozdzielacz do 3 obiegów 865,00 063, Zestaw dopasowujący ESO* Zestaw dopasowujący 53,00 65,9 * Konieczny w połączeniu zestawu HS 25 z rozdzielaczem HKV 32 Grupy pompowe z pompami elektronicznymi i zaworami mieszającymi Numer katalogowy Nazwa towaru Typ Opis Cena netto PLN Grupa pompowa HS-25 E Grupa pompowa HS-32 E Grupa pompowa HSM-25 E Grupa pompowa HSM-32 E Grupa pompowa bez zaworu mieszającego Grupa pompowa bez zaworu mieszającego Grupa pompowa z zaworem mieszającym Grupa pompowa z zaworem mieszającym 74,00 444,02 356,00 667,88 676, ,48 923, , Rozdzielacz HKV2/32 Rozdzielacz do 2 obiegów 648,00 797, Rozdzielacz HKV3/32 Rozdzielacz do 3 obiegów 865,00 063, Zestaw dopasowujący ESO* Zestaw dopasowujący 53,00 65,9 * Konieczny w połączeniu zestawu HS 25 z rozdzielaczem HKV cennik 20/ rozdział

31 Pompy ciepła Dodatkowe elementy instalacyjne do pomp ciepła Niezamarzający płyn do instalacji pomp ciepła Pobór energii cieplnej (odnawialnej) z gruntu odbywa się poprzez poziomy lub pionowy wymiennik gruntowy. Poszczególne pętle wymiennika wypełnia się mieszaniną niezamarzającą. Dawniej jako płyn niezamarzający, powszechnie stosowano glikol etylenowy bądź propylenowy. Buderus proponuje stosowanie płynu o dużo lepszych własnościach cieplnych i hydraulicznych stworzonego specjalnie do pomp ciepła Logatherm. Numer katalogowy Produkt Pojemność Cena netto PLN DENATURUS Niezamarzający płyn do instalacji dolnego źródła ciepła do pomp ciepła Beczka 200 dm 3 6,70 zł / dm 3 8,24 zł / dm 3 Akcesoria do zgrzewania rur z PE Gwarancją pełnej szczelności instalacji dolnego źródła ciepła jest wykonanie połączeń rurociągów metodą zgrzewania. Oferowane mufy i kolana pozwalają na wykonanie połączenia poszczególnych odcinków rurociągów najprostszą i najtańszą metodą zgrzewania polifuzyjnego. Do zgrzewania polifuzyjnego wykorzystuje się zgrzewarki ręczne (takie jak do zgrzewania PP) z kamieniami grzewczymi o średnicy 40 mm. Numer katalogowy Produkt Średnica* Cena netto PLN Mufa do zgrzewania polifuzyjnego rur z PE De 40 4,69 8, Kolano do zgrzewana polifuzyjnego rur z PE De 40 20,43 25,3 * Inne średnice złączek polifuzyjnych dostępne są na zamówienie. Złączki zaciskowe do króćców podłączeniowych pompy ciepła Stosowanie złączek zaciskowych przy łączeniu pompy ciepła z instalacją grzewczą daje możliwość łatwego i szybkiego montażu oraz rozłączania połączenia przy pracach serwisowych. W pompach ciepła Logatherm WPS...K zastosowanie dwóch złączek Cu 22/¾ jest konieczne do podłączenia zasobnika ciepłej wody użytkowej, ponieważ króćce połączeniowe wykonane są z rur o średnicy 22 mm ze stali nierdzewnej. Numer katalogowy Produkt Rozmiar Cena netto PLN Cu 22 / ¾ 8,5 0, Złączka zaciskowa prosta z gwintem zewnętrznym Cu 28 / 5,43 8, Cu 35 / ¼ 25,98 3,96 cennik 20/ rozdział 03

32 Dodatkowe elementy instalacyjne do pomp ciepła Pompy ciepła Czujniki temperatur do pompy ciepła Logatherm Z uwagi na ich osobliwą konstrukcję, do sterownika pompy ciepła Logatherm, należy stosować oryginalne czujniki temperatur. Numer katalogowy Produkt Oznaczenie Cena netto PLN Czujnik temp. instalacji grzewczej/bufora GT 84,00 226, Czujnik temperatury zewnętrznej GT2 245,00 30, Czujnik temperatury zasobnika c.w.u. GT3 84,00 226, Czujnik temperatury zaworu mieszającego GT4 84,00 226, Czujnik temperatury pokojowej GT5 245,00 30,35 Urządzenie do napełniania i odpowietrzania dolnego źródła Pierwsze uruchomienie pompy ciepła powinno być poprzedzone wymieszaniem i odpowietrzeniem instalacji dolnego źródła ciepła. Możliwe jest to do wykonania tylko i wyłącznie przy pomocy specjalnego zestawu mieszająco-odpowietrzającego. Numer katalogowy Produkt Nazwa Cena netto PLN Urządzenie do napełniania i odpowietrzania instalacji dolnego źródła ciepła z zestawem giętkich węży połączeniowych Logafilling Station 4 692, ,6 032 cennik 20/ rozdział

33 Pompy ciepła Dodatkowe elementy instalacyjne do pomp ciepła Zawory kulowe z filtrem Zawór kulowy z filtrem to najlepsze zabezpieczenie urządzeń grzewczych przed powrotem zanieczyszczeń z instalacji grzewczych. Wystarczy na powrocie pompy ciepła lub każdego innego urządzenia grzewczego, zainstalować zawór z filtrem i możemy uzyskać dwie funkcje: zaworu odcinającego i filtra siatkowego. Najważniejszą cechą zaworu jest to, że aby wyczyścić filtr nie trzeba spuszczać wody z instalacji wystarczy tylko zamknąć zawór i oczyścić filtr przez kapsel rewizyjny. Zastosowanie zaworu pozwoli na radykalne skrócenie czasu i kosztów montażu filtrów siatkowych. Teraz nie będzie konieczne instalowanie filtra skośnego w obecności dwóch zaworów kulowych. Numer katalogowy Produkt Rozmiar Cena netto PLN ½ 25,00 53, ¾ 30,00 59,90 Zawór kulowy z filtrem ,00 22, ¼ 280,00 344,40 Rury nawrotne typu U-rura U-rura 2 x De 32 mm Trójnik Tichelmana U-rura x De 40 mm Rury nawrotne typu U-rura stosowane są do wykonywania pionowych gruntowych wymienników ciepła. Stanowią one najważniejszy element wymiennika pionowego. Montowane są na samym dnie odwiertu, na końcu rurociągów stanowiących wymiennik pionowy i umożliwiają zawrócenie ogrzanego w ziemi płynącego strumienia spirytusu z powrotem ku górze do pompy ciepła. Wykonane są one w dwóch typach, jako pojedynczy wymiennik typ U z rurami o średnicy De 40mm i jako podwójny wymiennik typu U z rurami o średnicy De 32mm. Dodatkowo istnieje możliwość zamówienia rury nawrotnej typu U o średnicy De 40mm o podwyższonej wytrzymałości do PN 6 (na 6 bar). Integralnym elementem połączeniowym dla rury nawrotnej U 2 x De 32 mm jest Trójnik Tichelmana, dzięki któremu możliwe jest połączenie dwóch wymienników De32 mm w dwa rurociągi De 40 mm, które łączą się z pompą ciepła w budynku. Numer katalogowy Produkt Rozmiar Wytrzymałość Cena netto PLN x De 40 mm PN 0 50,00 84, Rura nawrotna typu U-rura 2 x De 32 mm PN 0 90,00 233, x De 40 mm PN 6 80,00 22, Trójnik Tichelmana do połączenia 2 x De 32 4 x De32 mm / 2 x De 40mm PN 0 20,00 47,60 cennik 20/ rozdział 033

34 Krommler BPC Pompy ciepła Pompa ciepła typu powietrze-woda do podgrzewania c.w.u. Krommler BPC Duży, czytelny wyświetlacz pompy ciepła Krommler BPC ułatwia podgląd parametrów pracy, a przejrzysty panel sterowania umożliwia prosty przegląd funkcji i zmianę ich wartości. Krommler BPC Pompa ciepła do przygotowania ciepłej wody użytkowej Krommler BPC podgrzewa ciepłą wodę użytkową wykorzystując do tego celu energię cieplną z powietrza atmosferycznego lub wentylacyjnego budynku, potrafi ona w pełni zabezpieczyć całkowite potrzeby domu jednorodzinnego na ciepłą wodę użytkową. Do podgrzania wody potrafi ona pozyskać aż 80% energii cieplnej z natury, dzięki czemu koszty przygotowania c.w.u. można obniżyć nawet o 80%! Urządzenie może osiągać sprawność COP w zakresie od 3 do 4,5 (300%-450%!). Zakres temperatury powietrza zasysanego przez pompę ciepła mieści się w granicach od -3 C do +40 C, co sprawia, że nasza pompa z dużym powodzeniem może pracować nieprzerwanie przez cały rok wykorzystując ciepło z pomieszczeń budynku, np. pralni, garażu, czy kotłowni. Pompa ciepła Krommler BPC standardowo podgrzewa wodę użytkową do temperatury +55 C. Pompa ciepła Krommler BPC sprawdza się świetnie jako samodzielny lub uzupełniający system podgrzewania ciepłej wody użytkowej, a także dodatkowo osuszać i minimalnie schładzać inne pomieszczenia latem! Korzystając z tej pompy ciepła nie ma konieczności kupowania innych urządzeń do przygotowania c.w.u. zarówno pompa ciepła, zasobnik wody czy programator tygodniowy wszystko to zostało zawarte w jednym niewielkim urządzeniu. Pompa ciepła świetnie współpracuje również z zewnętrznym systemem grzewczym, ponieważ zasobnik pompy ma wbudowaną wężownicę do podłączenia zewnętrznego, niezależnego źródła ciepła np. kotła c.o., czy kominka z płaszczem wodnym. Największe oszczędności w podgrzewaniu ciepłej wody użytkowej mmożna uzyskać, jeżeli pompa ciepła Krommler BPC wykorzystywać będzie ciepłe powietrze wentylacyjne budynku, zamiast powietrza zewnętrznego. Dzięki prostej budowie urządzenia wszystkie prace instalacyjne ograniczone są do niezbędnego minimum. Nie ma żadnych prac ziemnych, odwiertów czy jakichkolwiek prac na dachu. Montaż sprowadza się do podłączenia hydraulicznego instalacji wodnej i wykonania kanałów doprowadzenia powietrza. Także codzienna obsługa nie sprawia żadnych kłopotów a to za sprawą prostego panelu sterowania z niezwykle czytelnym wyświetlaczem. Zalety pompy ciepła do przygotowania c.w.u. Krommler BPC Niewielkie koszty inwestycyjne. Oszczędna eksploatacja redukcja kosztów podgrzewu c.w.u. nawet o 80%. Łatwa w obsłudze za sprawą prostego panelu sterowania i czytelnego wyświetlacza. Łatwy montaż. Wysoka jakość zastosowanych podzespołów i długa niezawodna praca. Urządzenie kompletnie wyposażone pompa ciepła, zasobnik wody, programator tygodniowy. Numer katalogowy Model Opis Cena netto PLN BPC250 Krommler BPC 250 Pompa ciepła typu powietrze-woda do podgrzewania c.w.u , , cennik 20/ rozdział

35 Pompy ciepła Krommler BPC Pompa ciepła typu powietrze-woda do podgrzewania c.w.u. Krommler BPC dane techniczne Wymiary zewnętrzne, przekrój wzdłużny. Krócieć wylotu powietrza. 2. Króciec wlotowy powietrza. 3. Parownik pompy ciepła. 4. Zbiornik na wodę. 5. Odprowadzenie skroplin. 6. Skraplacz pompy ciepła. 7. Grzałka elektryczna. 8. Izolacja termiczna. 9. Podstawa. 0. Wylot gorącej wody.. Anoda ochronna. 2. Czujnik temperatury. 3. Wlot wody do wężownicy. 4. Wylot wody z wężownicy. 5. Czujnik temperatury. 6. Wlot zimnej wody wodociągowej. 7. Spust wody ze zbiornika. Pompa ciepła do przygotowania c.w.u. Krommler BPC Rodzaj zasilania V/Hz 230/50 Pojemność zbiornika dm Średnia moc cieplna kw 2,6 Pobór mocy elektrycznej W (kw) 900 (0.9 kw) Współczynnik COP ~ 3,2 Natężenie prądu/rozruch A 3.7/4,2 Zakres temperatur zewnętrznych o C (- 3) ~ (+40) Ilość sprężarek szt Temperatura wody użytkowej o C +55 Max. temperatura wody użytkowej o C +60 Przepływ powietrza przez pompę ciepła m 3 /h 450 Ciśnienie akustyczne na wylocie pompy ciepła db 60 Średnica kanałów powietrznych mm 50 Natężenie dźwięku db 48 Przyłącze woda zimna i wypływ wody ciepłej DN 3/4 Dodatkowa grzałka elektryczna kw.0 Dodatkowa wężownica m 2. Masa urządzenia kg 92 Wymiary: wysokość/średnica mm 650/670 cennik 20/ rozdział 035

36 Logafix WPT 300M Pompy ciepła Pompa ciepła typu powietrze-woda do podgrzewania c.w.u. Logafix WPT 300M Logafix WPT 300M Pompa ciepła Logafix WPT 300M podgrzewa ciepłą wodę użytkową, wykorzystując do tego celu energię cieplną z powietrza wentylacyjnego budynku. W pełni pokrywa ona całkowite zapotrzebowanie domu jednorodzinnego w ciepłą wodę użytkową. Pomieszczenie, w którym instaluje się urządzenie powinno być ciepłe (np. kotłownia, piwnica, poddasze). Jednak najlepiej sprawdza się ona w pomieszczeniach, gdzie pracują już inne urządzenia emitujące ciepło: pralnia, suszarnia czy spiżarnia. W pomieszczeniach tych pompa ciepła będzie ochładzać powietrze i jednocześnie osuszać je. Ta ostatnia własność stanowi niewątpliwą zaletę WPT 300M, szczególnie, gdy pompę ciepła zainstalujemy w pralni, suszarni czy piwnicy. Okazuje się szybko, że ciepła woda podgrzewana jest bardzo ekonomicznie, a pomieszczenia są suche, wolne od wilgoci, pleśni i nieprzyjemnych zapachów. Dzięki zastosowaniu naszej pompy ciepła można jednocześnie osiągnąć dwa efekty energetyczne: bardzo oszczędnie podgrzewać ciepłą wodę i jednocześnie chłodzić wnętrze budynku latem. Powietrze z wnętrza budynku zostaje zassane przez pompę ciepła, ochłodzone i znowu wytłoczone do pomieszczenia. Jednocześnie z powietrza, na powierzchni parownika, zostaje wykroplona wilgoć, w konsekwencji czego powietrze wypływające z pompy ciepła jest suche i chłodne. Czy możliwe jest zatem ochładzanie budynku latem dzięki pompie WPT 300M? Oczywiście, że tak wystarczy tylko odpowiednio zorganizować przepływ chłodnego powietrza wewnątrz budynku. Pompy ciepła do podgrzewania ciepłej wody użytkowej Logafix WPT 300M sprawdzają się świetnie jako samodzielny lub uzupełniający system przygotowania ciepłej wody w budynku mieszkalnym. Logafix WPT 300M posiada wbudowaną w zbiornik, stalową wężownicę o powierzchni,45m 2 do której można podłączyć instalację solarną, kominek z płaszczem wodnym lub kocioł na paliwo stałe. Jest to niewątpliwa zaleta tego urządzenia bo pozwala na wykorzystanie nadwyżki ciepła z kominka lub kotła do podgrzewania wody. Zimą, gdy palimy w kominku lub kotle, woda podgrzewana jest przez wężownicę, a gdy kominek/kocioł zgaśnie, podgrzewanie wody przejmuje pompa ciepła. Zalety pompy ciepła do przygotowania c.w.u. Logafix WPT 300M Niewielkie koszty inwestycyjne. Idealnie nadaje się do modernizacji istniejących instalacji budynków. Niewielkie wymiary urządzenia. Wysoka jakość wykonania i długa żywotność pompy ciepła. Osuszanie powietrza w pomieszczeniu. Pozyskiwanie ciepła z całego budynku poprzez systemu kanałów powietrznych. Możliwość podgrzewania wody do +60 C za pomocą pompy ciepła i +65 C z wykorzystaniem wmontowanej grzałki elektrycznej o mocy,5 kw. Zasobnik wyposażony w wężownicowy wymiennik ciepła o powierzchni,45m 2 do podłączenia zewnętrznego źródła ciepła (np. instalacji solarnej, kominka lub kotła na paliwo stałe). Bezstopniowo ustawiana temperatura ciepłej wody od 23 C do 60 C. Pompa ciepła spełnia wymagania obowiązujących normom i przepisów BHP oraz warunki przyłączenia (TAB) Zakładu Energetycznego i jest przebadana przez VDE (niemiecki SEP). Logafix WPT 300M posiada znak CE. Numer katalogowy Model Opis Cena netto PLN Logafix WPT 300 M Pompa ciepła typu powietrze-woda do podgrzewania c.w.u ,00 683, cennik 20/ rozdział
