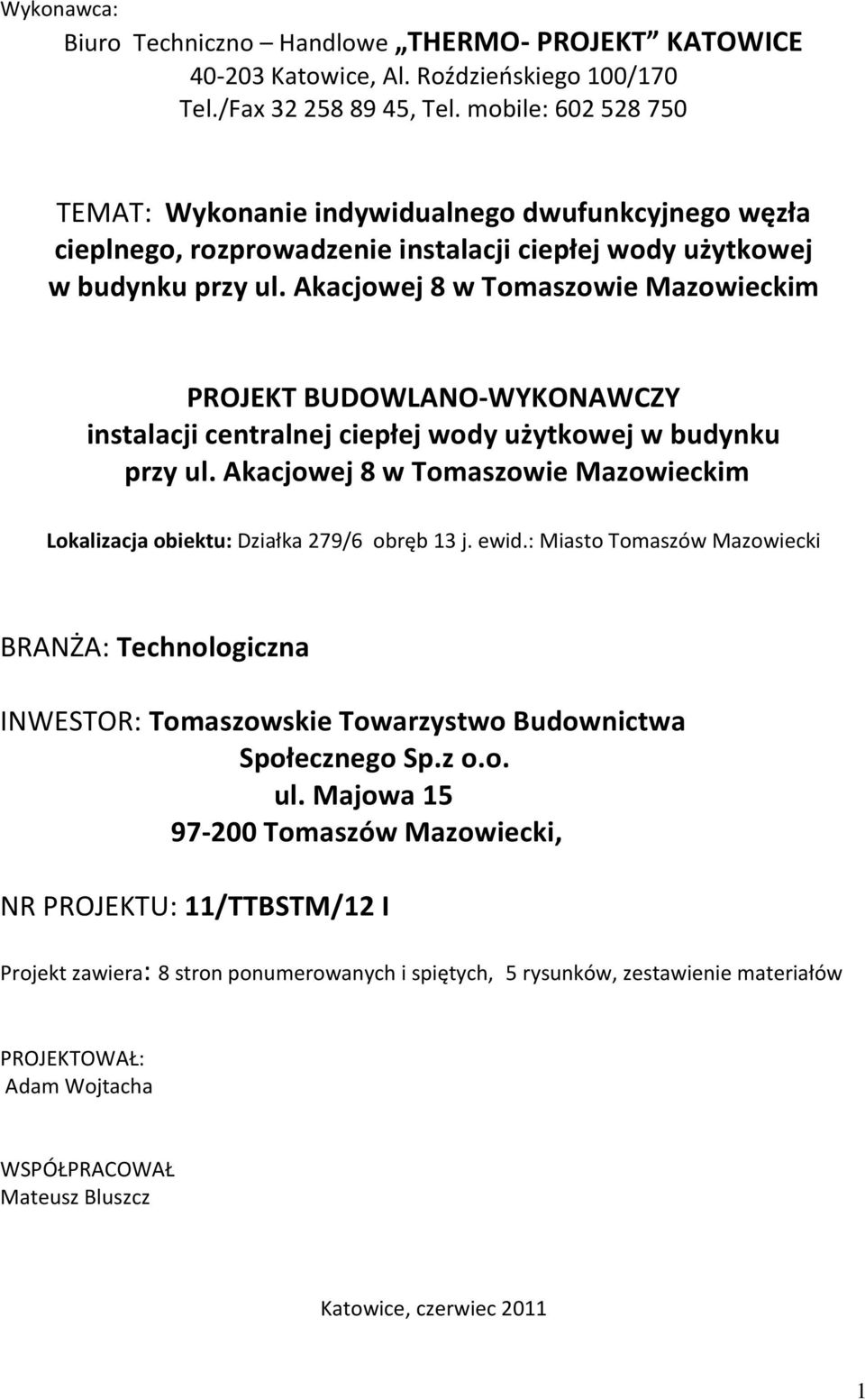

1 Wykonawca: Biuro Techniczno Handlowe THERMO- PROJEKT KATOWICE Katowice, Al. Roździeńskiego 100/170 Tel./Fax , Tel. mobile: TEMAT: Wykonanie indywidualnego dwufunkcyjnego węzła cieplnego, rozprowadzenie instalacji ciepłej wody użytkowej w budynku przy ul. Akacjowej 8 w Tomaszowie Mazowieckim PROJEKT BUDOWLANO-WYKONAWCZY instalacji centralnej ciepłej wody użytkowej w budynku przy ul. Akacjowej 8 w Tomaszowie Mazowieckim Lokalizacja obiektu: Działka 279/6 obręb 13 j. ewid.: Miasto Tomaszów Mazowiecki BRANŻA: Technologiczna INWESTOR: Tomaszowskie Towarzystwo Budownictwa Społecznego Sp.z o.o. ul. Majowa Tomaszów Mazowiecki, NR PROJEKTU: 11/TTBSTM/12 I Projekt zawiera: 8 stron ponumerowanych i spiętych, 5 rysunków, zestawienie materiałów PROJEKTOWAŁ: Adam Wojtacha WSPÓŁPRACOWAŁ Mateusz Bluszcz Katowice, czerwiec

2 OŚWIADCZENIE PROJEKTANTA: Oświadczam, że załączony Projekt Budowlano-Wykonawczy został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 2

3 ZAWARTOŚĆ OPRACOWANIA I. Oświadczenie projektanta i sprawdzającego, uprawnienia, zaświadczenia o przynależności do izby budowlanej. II. OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA STAN ISTNIEJĄCY DANE TECHNICZNE: TECHNICZNE ROZWIĄZANIE ZAGADNIENIA:... 4 Instalacja wody zimnej i ciepłej MONTAŻ INSTALACJI PŁUKANIE INSTALACJI I PRÓBA CIŚNIENIOWA IZOLACJA TERMICZNA RADIOWY SYSTEM ODCZYTU WODOMIERZY REGULACJA INSTALACJI C.W.U INFORMACJA DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA UWAGI KOŃCOWE ZAŁĄCZNIKI : RYSUNKI: 1. Zestawienie materiałów 1. Mapa ewidencyjna, 2. Rzut piwnic, 3. Rzut kondygnacji powtarzalnej 4. Rozwinięcie instalacji cz. I 5. Rozwinięcie instalacji cz. II 3

4 1. Przedmiot opracowania OPIS TECHNICZNY Przedmiotem opracowania jest instalacje wewnętrzna: ciepłej wody użytkowej w budynku przy ul Akacjowej 8 w Tomaszowie Mazowieckim. 2. Podstawa opracowania Podstawę opracowania stanowi: Umowa NR 62/2011, inwentaryzacja pomieszczeń, przepisy, normy oraz wytyczne do prac projektowych węzłów cieplnych, 3. Zakres opracowania. Zakres opracowania obejmuje: Projekt instalacji wewnętrznej wody ciepłej, opis techniczny wraz z i zestawieniem materiałów, rzuty kondygnacji budynku i rozwinięcia instalacji. 4. Stan istniejący. Budynek wyposażony jest w instalacje zimnej i ciepłej wody, kanalizacyjną c.o. Instalacja c.o. zasilana jest z zewnętrznej instalacji odbiorczej c.o.. Ciepła woda do celów użytkowych przygotowywana jest w indywidualnie w mieszkaniach w piecykach gazowych lub bojlerach elektrycznych. Inwestor podjął decyzje o zmianie sposobu przygotowania ciepłej wody na źródło centralne. W tym celu z budynku zostanie wybudowany indywidualny węzeł c.o. i c.w.u., który zasilany będzie z sieci cieplnej. Sieć cieplna zostanie wykonana staraniem dostawcy ciepła. Projekt węzła cieplnego stanowi osobne opracowanie. 5. Dane techniczne: Do projektowania przyjęto: 1. docelowe wyposażenie mieszkania w urządzenia do poboru wody ciepłej i zimnej, t.j.: a. w kuchni: zlewozmywak i zmywarka do naczyń, b. w łazience: wanna lub brodzik, umywalka, miska ustępowa, pralka automatyczna, 2. wypływy z poszczególnych urządzeń przyjęte w programie obliczeniowym zgodnie z DIN 6. Techniczne rozwiązanie zagadnienia: Instalacja wody zimnej i ciepłej. Niniejszy projekt przedstawia sposób podłączenia wody zimnej na odcinku od wodomierza do węzła cieplnego i rozprowadzenia wody ciepłej od węzła cieplnego poprzez piony do mieszkań. Instalacja rozprowadzenia wody w mieszkaniach pozostaje bez zmian. Na odgałęzieniu od rurociągu poziomego wody zimnej i ciepłej stosować zawory kulowe zgodnie z rysunkiem 2, 4 i 5; na odgałęzieniach rurociągu cyrkulacyjnego zawory termostatyczne do cyrkulacji MTCV -B. 4

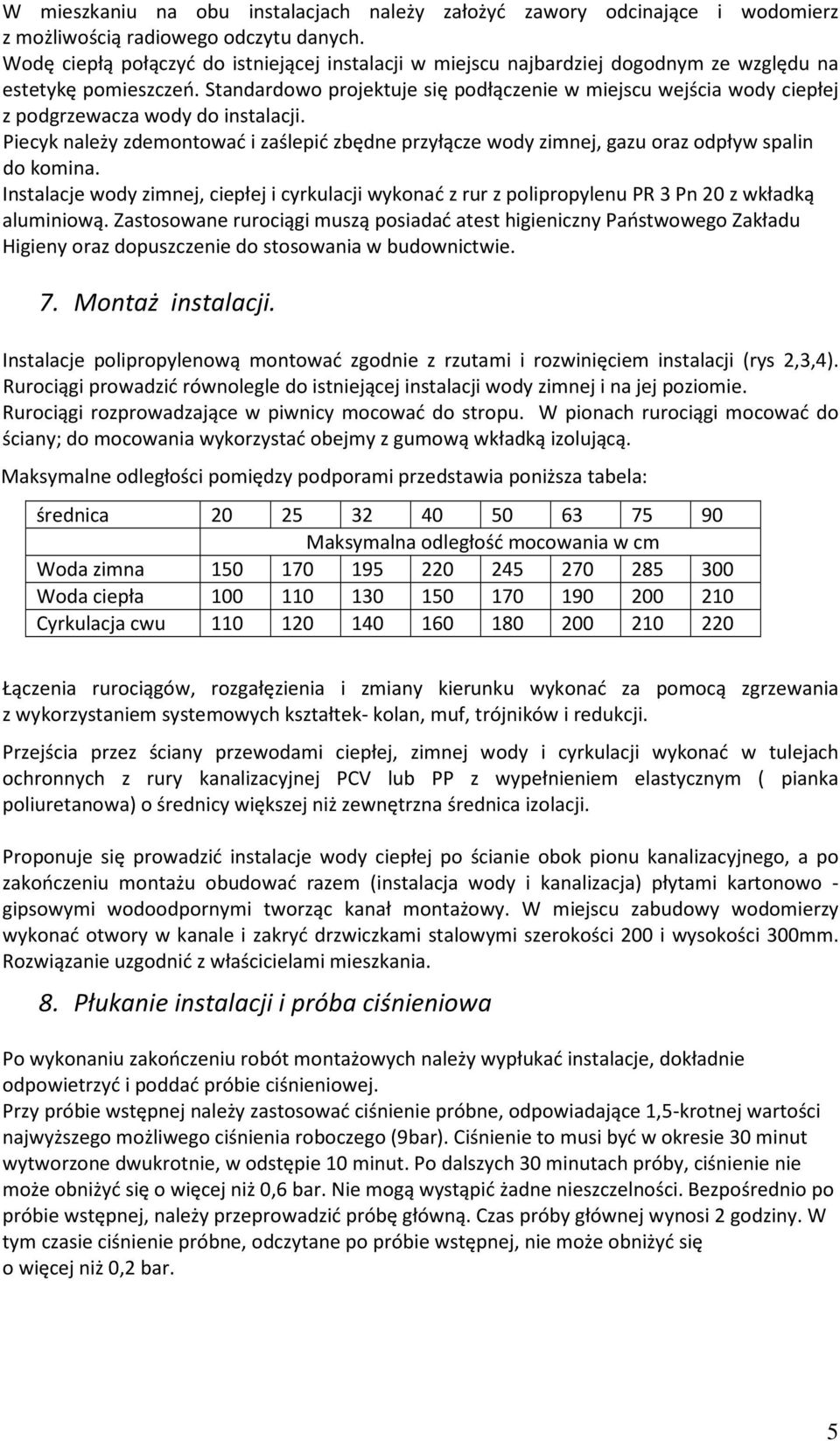

5 W mieszkaniu na obu instalacjach należy założyć zawory odcinające i wodomierz z możliwością radiowego odczytu danych. Wodę ciepłą połączyć do istniejącej instalacji w miejscu najbardziej dogodnym ze względu na estetykę pomieszczeń. Standardowo projektuje się podłączenie w miejscu wejścia wody ciepłej z podgrzewacza wody do instalacji. Piecyk należy zdemontować i zaślepić zbędne przyłącze wody zimnej, gazu oraz odpływ spalin do komina. Instalacje wody zimnej, ciepłej i cyrkulacji wykonać z rur z polipropylenu PR 3 Pn 20 z wkładką aluminiową. Zastosowane rurociągi muszą posiadać atest higieniczny Państwowego Zakładu Higieny oraz dopuszczenie do stosowania w budownictwie. 7. Montaż instalacji. Instalacje polipropylenową montować zgodnie z rzutami i rozwinięciem instalacji (rys 2,3,4). Rurociągi prowadzić równolegle do istniejącej instalacji wody zimnej i na jej poziomie. Rurociągi rozprowadzające w piwnicy mocować do stropu. W pionach rurociągi mocować do ściany; do mocowania wykorzystać obejmy z gumową wkładką izolującą. Maksymalne odległości pomiędzy podporami przedstawia poniższa tabela: średnica Maksymalna odległość mocowania w cm Woda zimna Woda ciepła Cyrkulacja cwu Łączenia rurociągów, rozgałęzienia i zmiany kierunku wykonać za pomocą zgrzewania z wykorzystaniem systemowych kształtek- kolan, muf, trójników i redukcji. Przejścia przez ściany przewodami ciepłej, zimnej wody i cyrkulacji wykonać w tulejach ochronnych z rury kanalizacyjnej PCV lub PP z wypełnieniem elastycznym ( pianka poliuretanowa) o średnicy większej niż zewnętrzna średnica izolacji. Proponuje się prowadzić instalacje wody ciepłej po ścianie obok pionu kanalizacyjnego, a po zakończeniu montażu obudować razem (instalacja wody i kanalizacja) płytami kartonowo - gipsowymi wodoodpornymi tworząc kanał montażowy. W miejscu zabudowy wodomierzy wykonać otwory w kanale i zakryć drzwiczkami stalowymi szerokości 200 i wysokości 300mm. Rozwiązanie uzgodnić z właścicielami mieszkania. 8. Płukanie instalacji i próba ciśnieniowa Po wykonaniu zakończeniu robót montażowych należy wypłukać instalacje, dokładnie odpowietrzyć i poddać próbie ciśnieniowej. Przy próbie wstępnej należy zastosować ciśnienie próbne, odpowiadające 1,5-krotnej wartości najwyższego możliwego ciśnienia roboczego (9bar). Ciśnienie to musi być w okresie 30 minut wytworzone dwukrotnie, w odstępie 10 minut. Po dalszych 30 minutach próby, ciśnienie nie może obniżyć się o więcej niż 0,6 bar. Nie mogą wystąpić żadne nieszczelności. Bezpośrednio po próbie wstępnej, należy przeprowadzić próbę główną. Czas próby głównej wynosi 2 godziny. W tym czasie ciśnienie próbne, odczytane po próbie wstępnej, nie może obniżyć się o więcej niż 0,2 bar. 5

6 9. Izolacja termiczna. Instalacje izolować otulinami z pianki poliuretanowej typu TERMAFLEX FRZ. Standardowa otulina izolacyjna z wysokiej jakości pianki polietylenowej z wzdłużnym nacięciem współczynnik przewodzenia ciepła materiału :(λ) EN ISO ,035 W/mK przy 10 C i 0,038 W/mK przy 40 C; odporność na ozon : bardzo dobra zapach : neutralny odporność na chemikalia : bardzo dobra elastyczność: dobra stabilność termiczna : maks. 2 % w średnicy; maks. 3,5 % w długości wydzielanie dymu : słabe ( przeprowadzony test zgodnie z normą DIN 4102 B 1 ) emisja spalin: przy całkowitym spaleniu 99 % CO 2 i H 2 O toksyczność w ogniu: praktycznie nie ma kategoria pożarowa : wg ASTM D 635 materiał posiada własności samogasnące, wg PN- B materiał nie rozprzestrzeniający ognia, wg DIN 4102 kategoria B1. Grubość izolacji jest podana na rozwinięciu instalacji. 10. Radiowy system odczytu wodomierzy. Do pomiaru zużycia wody w mieszkaniach dobrano wodomierze Techem AP data III. Wodomierze natynkowe Techem są wodomierzami suchymi, jednostrumieniowymi. Charakteryzuje je wysoka precyzja i stabilność pomiaru dzięki dopracowanej konstrukcji, mała strata ciśnienia i wysoka skuteczność dzięki technice jednostrumieniowej. Sprzężenie magnetyczne tworzy połączenie wirnika skrzydełkowego z licznikiem wodomierza. Wartości przepływu licznika mechanicznego rejestrowane są w module radiowym za pomocą bezstykowego i odpornego na ścieranie urządzenia odczytującego. Wartość zużycia na ostatni dzień zaprogramowanego okresu rozliczeniowego, wartości z połowy oraz końca ostatnich 12-tu miesięcy i aktualne dane z licznika, przesyłane są drogą radiową i odczytywane zdalnie. Zastosowanie sytemu radiowego odczytu wodomierzy Techem pozwala na odczyt wodomierzy w dowolnym czasie bez konieczności wizyty u lokatora, szybkie i bezbłędne rozliczenie zużycia wody ciepłej i zimnej. Umożliwia również wykorzystanie systemu do rozliczania ilości zużywanego ciepła w mieszkaniach wyposażonych w podzielniki kosztów ogrzewania na poszczególnych grzejnikach. Podstawowe dane techniczne: max temp wody: wodomierz wody zimnej: 30 o C, max temp wody: wodomierz wody ciepłej: 60 o C, przepływ nominalny: 1,0 m3/h, przepływ maksymalny: 2,0m3/h przepływ minimalny przy montażu w pozycji poziomej: 20l/h, przepływ minimalny przy montażu w pionie 40l/h, ciśnienie nominalne: 10bar 11. Regulacja instalacji c.w.u. Po zakończeniu prac związanych z montażem, płukaniem i próbą ciśnieniową nastawić zawory termostatyczne MTCV-B Danfoss zgodnie z rysunkiem nr 2 lub 4 i 5. 6

7 12. Informacja do planu bezpieczeństwa i ochrony zdrowia W związku z występującymi w trakcie budowy zagrożeniami bezpieczeństwa osobistego zarówno dla pracowników zatrudnionych przy wykonywaniu prac budowlanych jak również osób postronnych, niezwiązanych z procesem budowy, wykonawca zobowiązany jest do właściwego zabezpieczenia placu budowy oraz organizowanie i przeprowadzanie procesu budowy w zgodzie z przepisami bezpieczeństwa i higieny pracy. Przy opracowywaniu planu bioz należy uwzględnić zachowanie przepisów BHP w trakcie wykonywania robót demontażowych i montażowych ze szczególnym uwzględnieniem następujących elementów: 12.1 Zakres robót i kolejność ich realizacji: - instalacja wody zimnej, - instalacja wody ciepłej z instalacją cyrkulacji, - instalacja kanalizacji sanitarnej, - kolejność realizacji w/g harmonogramu Wykonawcy Wykaz istniejących obiektów budowlanych: Nie dotyczy projektu wewnętrznych instalacji sanitarnych w budynku Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie przewiduje sie występowania specjalnych zagrożeń bezpieczeństwa i zdrowia ludzi w czasie kompleksowej realizacji zadania Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające skale i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia: - Prace montażowe wykonywane zgrzewarkami o temperaturze powyżej 200 o C Prace montażowe wewn. inst. sanitarnych wykonywane będą na różnych wysokościach w tym również powyżej 1,5 m, - Przy demontażu i montażu przewodów i elementów stalowych w instalacjach (np. rurociągi, podpory, tuleje) szlifierkami lub palnikami acetylenowymi i należy wykonać zabezpieczenia przed powstaniem pożaru. - Realizowany budynek wyposażony jest w szereg instalacji. Należy dokonać zabezpieczeń wszelkich nieosłoniętych urządzeń i instalacji elektroenergetycznych i teletechnicznych zachować szczególną ostrożność przy wykonywaniu przebić w przegrodach budowlanych Przeprowadzanie instruktażu pracowników: Wszyscy pracownicy powinni: - przejść odpowiednie szkolenie BHP, - posiadać stosowne uprawnienia do wykonywanych prac - stosować środki ochrony indywidualnej czyli odpowiednią odzież i sprzęt Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom związanym z prowadzonymi robotami budowlanymi: prawidłowe wyposażenie przy pracach transportowych demontażu i montażu, zapewnienie właściwego składowania materiałów nowych i pochodzących z demontażu, kontrola sprawności używanych elektronarzędzi, zabezpieczenie komunikacji dla mieszkańców przy pracach w piwnicy, zabezpieczenia w trakcie wykonywania przewiertów między kondygnacjami i przez ściany, prawidłowe zabezpieczenie p.poż. 7

8 13. Uwagi końcowe. Podczas wykonawstwa stosować się do przepisów zawartych Warunkach technicznych wykonania i odbioru robót budowlano-montażowych Instalacje sanitarne i przemysłowe, Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych oraz do Rozporządzenia Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U.Nr47,poz.401). 8
