1 VRF VRF SYSTEM DIGITAL SCROLL NOWA GENERACJA MODUŁOWYCH SYSTEMÓW KLIMATYZACJI GENERALNY PRZEDSTAWICIEL MDV

2 Spis treści CHA RA KTERYSTYKA SYSTEMU... 3 LINIA PRODUKTÓW - JEDNOSTKI ZEWNĘTRZNE...9 LINIA PRODUKTÓW - JEDNOSTKI WEWNĘTRZNE...10 A KCESORIA - STEROWNIKI...17 A KCESORIA - ROZDZIELA CZE CZYNNIKA...18 CENTRA LA REKUPERA CYJNA HRV...21

3

4 Charakterystyka systemu MDV-Pro to nowoczesny modułowy system klimatyzacji umożliwiający podłączenie wielu jednostek wewnętrznych do centralnej jednostki zewnętrznej. Urządzenia te stanowią następną generację systemów klimatyzacyjnych o wysokiej efektywności. Urządzenia serii MDV przeznaczone są do klimatyzowania pomieszczeń wysokich budynków. System ten dostarcza bardzo szeroką gamę różnych urządzeń znajdujących zastosowanie w takich obiektach jak biura, hotele, szkoły itp. Dzięki łatwej instalacji i prostemu systemowi kontroli pracy jednostek urządzenia MDV doskonale zaspokajają potrzeby rynku klimatyzacyjnego. 25,2;28;33,5kW 40;45kW 53,2 90kW 5 podstawowych modułów : 25,2;28;33,5;40;45KW, stopniowanie co 5,5KW, kilkadziesiąt kombinacji, maksymalna wydajność do180kw, możliwość podłączenia do 64 jednostek wewnętrznych ,5kW 140,5 180kW Zakres temperatur pracy Ekologiczny czynnik chłodniczy C 43 C chłodzenie -7 C 24 C grzanie -20 C Dostosowanie systemu do pracy w niskich temperaturach umożliwia rozszerzenie obszaru zastosowania. Nieniszczący warstwy ozonowej czynnik chłodniczy R410a w systemach klimatyzacyjnych znacząco zwiększa efektywność energetyczną, zmniejsza utratę ciśnieniapoprawiając wydajność, zmniejsza średnice instalacji freonowej co w efekcie pozwala m.in. na redukcję rozmiarów instalacji oraz prowadzi do spadków kosztu montażu. 3

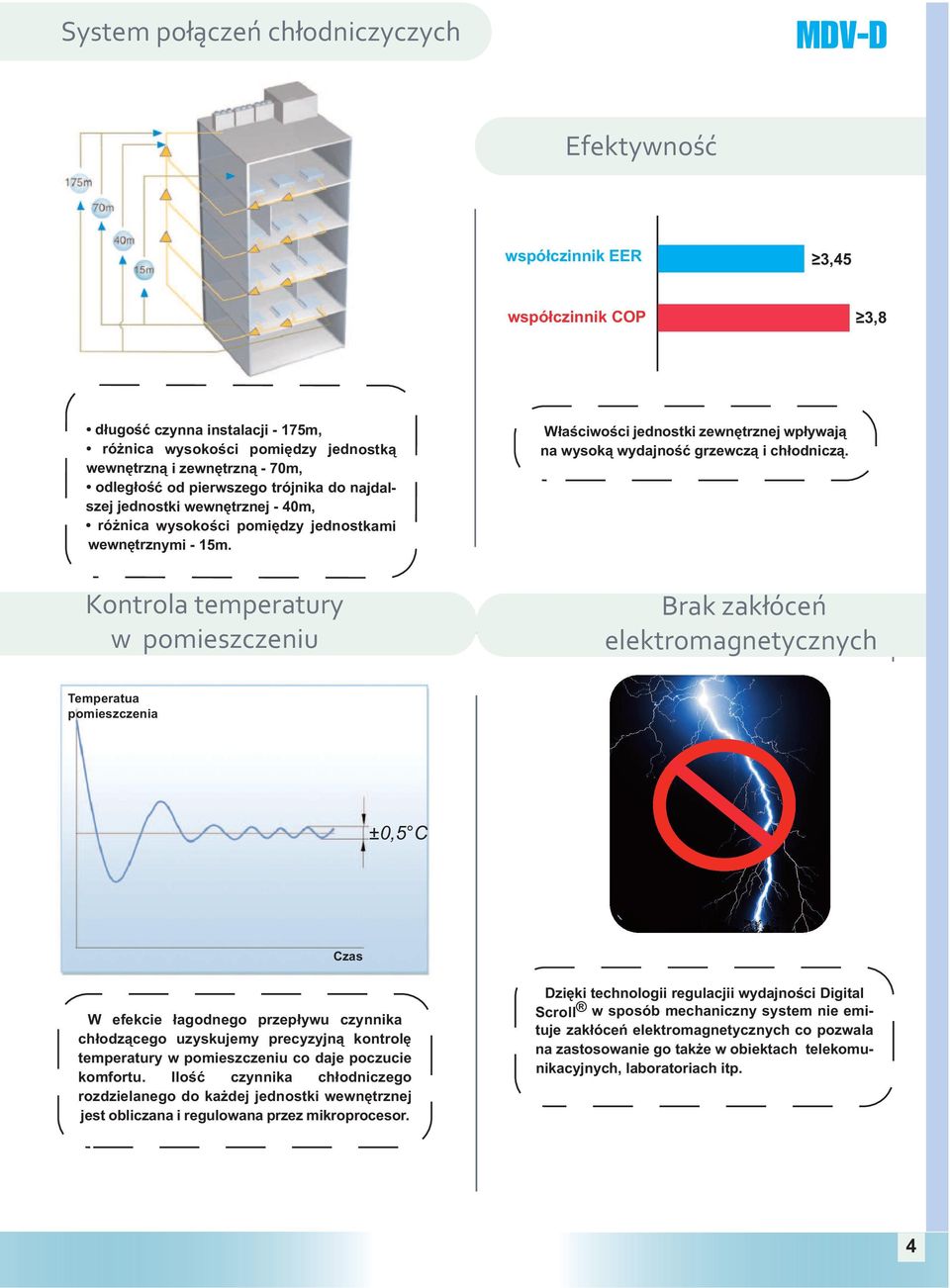

5 System połączeń chłodniczyczych Efektywność współczinnik EER 3,45 współczinnik COP 3,8 długość czynna instalacji - 175m, różnica wysokości pomiędzy jednostką wewnętrzną i zewnętrzną - 70m, odległość od pierwszego trójnika do najdalszej jednostki wewnętrznej - 40m, różnica wysokości pomiędzy jednostkami wewnętrznymi - 15m. Właściwości jednostki zewnętrznej wpływają na wysoką wydajność grzewczą i chłodniczą. Kontrola temperatury w pomieszczeniu Brak zakłóceń elektromagnetycznych Temperatua pomieszczenia ±0,5 C Czas W efekcie łagodnego przepływu czynnika chłodzącego uzyskujemy precyzyjną kontrolę temperatury w pomieszczeniu co daje poczucie komfortu. Ilość czynnika chłodniczego rozdzielanego do każdej jednostki wewnętrznej jest obliczana i regulowana przez mikroprocesor. Dzięki technologii regulacjii wydajności Digital Scroll w sposób mechaniczny system nie emituje zakłóceń elektromagnetycznych co pozwala na zastosowanie go także w obiektach telekomunikacyjnych, laboratoriach itp. 4

6 Technologia komfortu System klimatyzacyjny MDV-Pro jest wyposażony w szereg zaawansowanych technologii zwiększających wydajność jego pracy. Poniżej przedstawiono główne rozwiązania, dzięki którym tworzymy doskonałą atmosferę zarówno podczas chłodzenia jak i ogrzewania powietrza. MNIEJSZA STRATA CIŚNIENIA, NIŻSZY POZIOM HAŁASU Grill wentylatora wlotu i wylotu powietrza ma regulowany kierunek przepływu powietrza, co obniża straty ciśnienia. WIĘKSZA SIŁA PRZEPŁYWU POWIETRZA, NIŻSZY POZIOM HAŁASU Zastosowanie podwójnego turbowentylatora pozwala na wytworzenie przepływu powietrza o większej sile przy niższym poziomie hałasu SOLIDNY SYSTEM STEROWANIA ELEKTRONICZNEGO Zastosowanie sprężarki Digital Scroll nie wymaga stosowania złożonych przetwornic inwerterowych do wytworzenia zmiennej wydajności. Prosty i wytrzymały, bez zakłóceń elektromagnetycznych. WYMIENNIK CIEPŁA WYSOKIEJ SKUTECZNOŚCI Zastosowanie 3-rzędowego miedzianego wymiennika ciepła to wyższa skuteczność wymiany ciepła oraz większa wydajność grzania w niskich temperaturach OPATENTOWANY WZÓR DŁUGOTRWAŁA WYTRZYMAŁOŚĆ Równowaga gazowa: zrównoważony przepływ czynnika po stronie ssącej, gwarantuje jednakowe objętości czynnika przepływającego przez każdą sprężarkę. TWÓRCZY PROJEKT, PRECYZYJNA KONTROLA CZYNNIKA Podwójny zawór EXV posiadający do 960 różnych stanów czyni regulację przepływu czynnika bardzo precyzyjną, co prowadzi do zwiększenia wydajności. KLASYCZNY WYGLĄD PRECYZYJNIE KONTROLOWANY OBSZAR WYMIENNIKA CIEPŁA Przestrzeń wymiennika ciepła jednostki zewnętrznej jest precyzyjnie przystosowana do jej wydajności. MOCNA KONFIGURACJA SYSTEMU REGULACJI CZYNNIKA CHŁODNICZEGO Sprężarka o szerokim płynnym zakresie regulacji, zespół sprężarek łączonych równolegle może osiągać zakres ciągłej regulacji wydajności już w przedziale 2,5 100%(w przypadku zespołu 4-modułowego 180kW) SPECJALNA KONSTRUKCJA OTWORÓW TRANSPORTOWYCH Ułatwia instalację oraz transport m.in. wózkami widłowymi. Sprężarka Digital Scroll Firma Copeland opracowała zupełnie inną koncepcje regulacji wydajności swoich sprężarek spiralnych zwaną technologią Digital Scroll, która umożliwia płynną i bardzo szybką regulację wydajności w przedziale % wydajności nominalnej.doskonale sprawdza się wszędzie tam, gdzie istnieje potrzeba dopasowania wydajności chłodniczej do ciagle zmieniającego się zapotrzebowania, precyzyjnego utrzymania parametrów (temperatura, wilgotność) na wymaganym poziomie, oraz gdzie z uwagi na wystepowanie czułych urzadzeń elektronicznych nie zaleca sie stosowania innych metod regulacji wydajności, które generują zakłócenia elektromagnetyczne. Zawór elektromagnetyczny PWM Tłoczenie Spirala stała (ruch osiowy góra/dół) Ssanie Spirala orbitalna Niezawodność sprężarki Digital Scroll jest ścisle zwiazana z jakością zaworu elektromagnetycznego PWM.Jest to zawór długiej żywotności testowany na 40 bilionów cykli, co w warunkach rzeczywistych odpowiada okresowi ciagłej pracy równemu 30 lat. 5

7 Zasada działania sprężarki Digital Scroll Sprężarka o zmiennej wydajności automatycznie reguluje wydajność chłodniczą i grzewczą urządzenia. Zasadniczym elementem odpowiedzialnym za regulację wydajności jest zawór elektromagnetyczny PWM zainstalowany pomiędzy komorą tłoczącą i rurą ssącą sprężarki. Części spiralne sprężarki typu Scroll są zaprojektowane w taki sposób, że górna spirala ma możliwość wykonywania niewielkiego ruchu w kierunku pionowym, umożliwiając tym samym rozszczelnienie komory tłocznej. komora kompensacyjna ciśnienie ssania zawór PWM (otwarty) otwór wyrównawczy ciśnienie ssania Otwarcie zaworu elektromagnetycznego PWM powoduje spadek ciśnienia czynnika w komorze ciśnieniowej, co umożliwia uniesienie się górnej spirali i rozszczelnienie komory tłocznej sprężarki. Przy takim położeniu spirali sprężarka nie tłoczy czynnika, pracując na biegu jałowym. BIEG JAŁOWY komora kompensacyjna ciśnienie tłoczenia zawór PWM (zamknięty) otwór wyrównawczy ciśnienie ssania Jeżeli zawór elektromagnetyczny PWM jest zamknięty ciśnienie sprężanego czynnika powoduje dociśnięcie górnej spirali i wówczas sprężarka realizuje cykl tłoczenia. TŁOCZENIE Regulacja wydajności Istota zmiany wydajności sprężarki polega na utrzymaniu odpowiedniej proporcji czasu otwarcia i zamknięcia zaworu elektromagnetycznego w dwudziestosekundowym cyklu pracy. Poniższe schematy ilustrują przykładowe cykle pracy urządzania pracującego na 100%, 50%, 10% wydajności nominalnej. 10s 10s 10s 2s 2s 2s 10s 10s 10s 18s 18s 18s 20s 20s 20s 20s 20s 100% wydajności 50% wydajności 10% wydajności 6

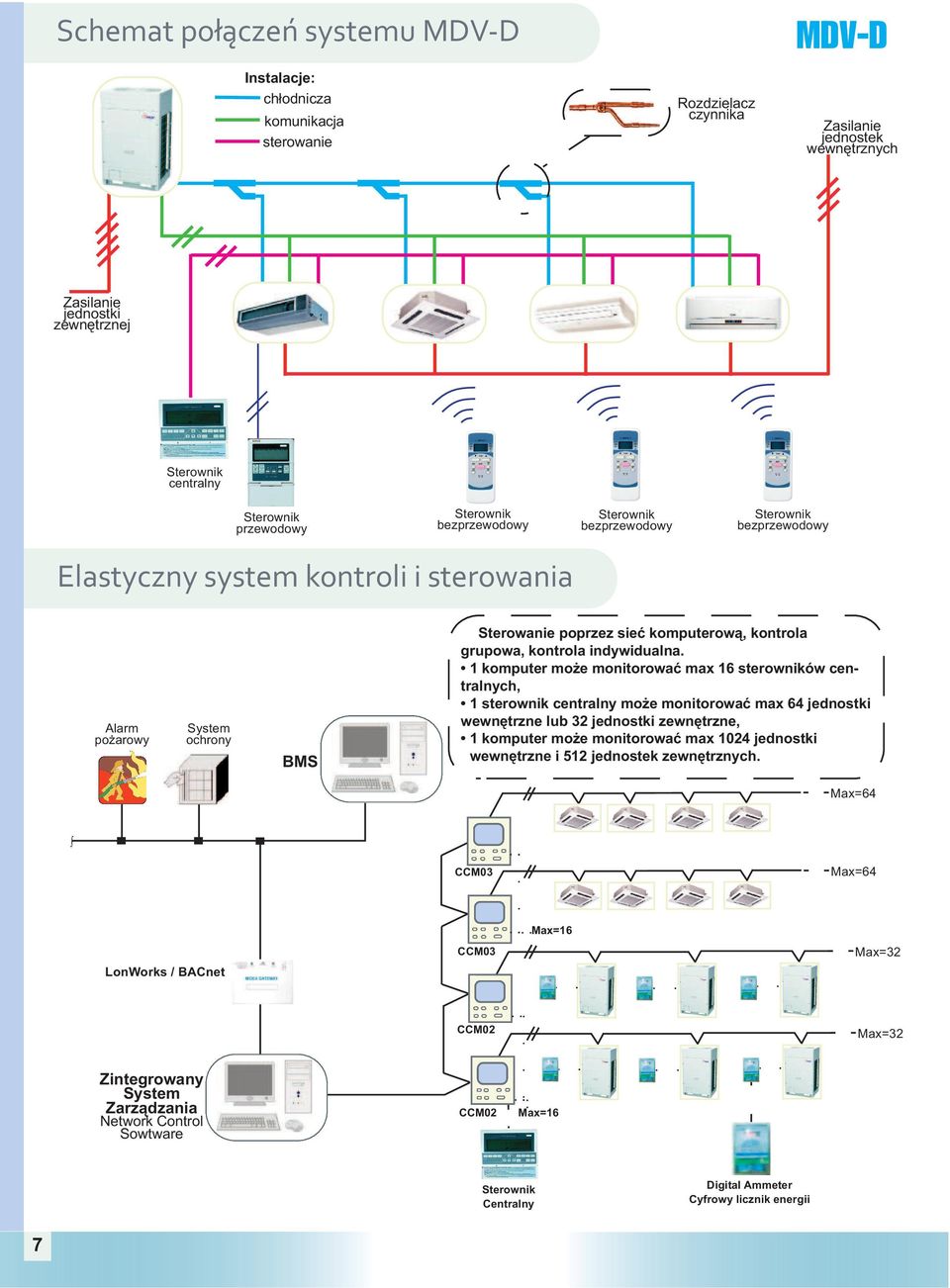

8 Schemat połączeń systemu Instalacje: chłodnicza komunikacja sterowanie Rozdzielacz czynnika Zasilanie jednostek wewnętrznych Zasilanie jednostki zewnętrznej Sterownik centralny Sterownik przewodowy Sterownik bezprzewodowy Sterownik bezprzewodowy Sterownik bezprzewodowy Elastyczny system kontroli i sterowania Alarm pożarowy System ochrony BMS Sterowanie poprzez sieć komputerową, kontrola grupowa, kontrola indywidualna. 1 komputer może monitorować max 16 sterowników centralnych, 1 sterownik centralny może monitorować max 64 jednostki wewnętrzne lub 32 jednostki zewnętrzne, 1 komputer może monitorować max 1024 jednostki wewnętrzne i 512 jednostek zewnętrznych. Max=64 CCM03 Max=64 Max=16 LonWorks / BACnet CCM03 Max=32 CCM02 Max=32 Zintegrowany System Zarządzania Network Control Sowtware CCM02 Max=16 Sterownik Centralny Digital Ammeter Cyfrowy licznik energii 7

9 Rozdział kosztów zużycia energii Cyfrowy licznik energii Zasilanie Sterownik centralny Nr pom. kwh , , , , , ,21 Razem 207,30 Dokładny podział i kalkulacja zużycia energii. Network Control Sowtware Program doborowy Interfejs przyjazny dla użytkownika Łatwa konfiguracja, automatyczna kontrola doboru jednostek, schematy instalacji Export kalkulacji do pliku m.in. Worda 8

10 Linia produktów Jednostki zewnętrzne TABELA KOMBINACJI kw HP Model Kombinacja (wydajność) Kombinacja (pow.) Kombinacja (koszt) Max. ilość jednostek wewn. 25, W/CSN W/CSN , W/CSN W/CSN W/CSN , W/CSN W/CSN , W/CSN W/CSN W/CSN , W/CSN W/CSN W/CSN W/CSN W/CSN , W/CSN W/CSN W/CSN , W/CSN W/CSN , W/CSN , W/CSN W/CSN , W/CSN W/CSN W/CSN , W/CSN W/CSN W/CSN Jednostki zewnętrzne można zestawiać ze sobą w różnych kombinacjach, wg kryteriów: najwyższej efektywności, najmniejszej powierzchni instalacyjnej oraz najniszego koszu inwestycyjnego. DANE TECHNICZNE Chłodzenie Grzanie MODEL 252W/CSN1 280W/CSN1 335W/CSN1 400W/CSN1 450W/CSN1 Zasilanie Ph-V-Hz 3N~, 380V-415V, 50Hz W 25, ,5 40,0 45,0 Moc wejściowa W Prąd znamionowy A W , Moc wejściowa W , Prąd znamionowy A EER/COP chłodz./grzanie W/W 3.84/4, /4, / /4, /3.62 Max. pobór mocy kw Max. natężenie prądu A Przepływ powietrza m 3 /h Poziom hałasu db(a) Jednostka Wymiary(szer/wys/gł) mm 980*1615* *1615* *1615* *1615* *1615*830 zewnętrzna Waga netto kg Przewody chłodnicze Typ czynnika, ilość kg R410A 11 kg R410A 11 kg R410A 11 kg R410A 16 kg R410A 16 kg ciecz/gaz mm Ф12.7/Ф25.4 Ф12.7/Ф25.4 Ф12.7/Ф25.4 φ15.9/31.8 φ15.9/31.8 max. długość rur m

11 Linia produktów Jednostki wewnętrzne MODEL (kw) 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9, , Kasetonowe (compact) Kasetonowe Kanałowe (niskie ciśnienie statyczne) Kanałowe (średnie ciśnienie statyczne) Kanałowe A5 Kanałowe (wysokie ciśnienie statyczne) Przypodłogowopodstropowe Ścienne Ścienne (wbudowany zawór EEV) Przyścienne stojące Przyścienne stojące (do zabudowy) 10

12 Linia produktów Jednostki wewnętrzne Kasetonowe compact MODEL 22Q4/CN1 28Q4/CN1 36Q4/CN1 45Q4/BN1 56Q4/BN1 Chłodnicza kw 2,2 2,8 3,6 4,5 5,6 Grzewcza kw 2,6 3,2 4,0 5,0 6,3 Przepływ powietrza (wys./śr./nis.) m3/h 880/850/ /850/ /850/ /870/ /870/750 Poziom hałasu (wys./nis.) db 38/34 38/34 38/34 39/34 39/34 Wymiary (szr./wys./głęb.) mm 580 x 254 x x 254 x x 254 x x 254 x x 254 x580 Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 φ9.5/φ15.9 Masa (jedn.wewn./panel) kg 18/3 18/3 18/3 24/3 24/3 Kasetonowe MODEL 28Q4/N1-C 36Q4/N1-C 45Q4/N1-C 56Q4/N1-C 71Q4/N1-C Chłodnicza kw 2,8 3,6 4,5 5,6 7,1 Grzewcza kw 3,2 4,0 5,0 6,3 8,0 Przepływ powietrza (wys./śr./nis.) m3/h 950/800/ /800/ /800/ /800/ /1010/820 Poziom hałasu (wys./nis.) db 42/35 42/35 42/35 42/35 45/39 Wymiary (szr./wys./głęb.) mm 840x230x x230x x230x x230x x230x840 Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 φ9.5/φ15.9 φ9.5/φ15.9 Masa (jedn.wewn./panel) kg 27/6 27/6 30/6 30/6 30/6 MODEL 80Q4/N1-C 90Q4/N1-C 100Q4/N1-C 112Q4/N1-C 140Q4/N1-C Chłodnicza kw 8,0 9,0 10,0 11,2 14,0 Grzewcza kw 9,0 10,0 11,0 12,5 16,0 Przepływ powietrza (wys./śr./nis.) m3/h 1220/1010/ /1300/ /1300/ /1300/ /1300/1120 Poziom hałasu (wys./nis.) db 45/39 48/43 48/43 48/43 48/43 Wymiary (szr./wys./głęb.) mm 840x230x x300x x300x x300x x300x840 Średnica rur (ciecz/gaz) mm φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa (jedn.wewn./panel) kg 30/6 36/6 36/6 36/6 36/6 * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 11

13 Linia produktów Jednostki wewnętrzne Kanałowe niskie ciśnienie statyczne MODEL 22T2/N1-A3 28T2/N1-A3 36T2/N1-A3 1Ph, V~,50Hz 1Ph, V~,50Hz Chłodnicza kw 2,2 2,8 3,6 Grzewcza kw 2,6 3,2 4,0 Przepływ powietrza (wys./śr./nis.) m3/h 580/490/ /490/ /490/420 Poziom hałasu (wys./nis.) db 38/34 38/34 38/34 Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 Masa kg Kanałowe średnie ciśnienie statyczne MODEL 45T2/CN1 56T2/CN1 71T2/CN1 Chłodnicza kw 4,5 5,6 7,1 Grzewcza kw 5,0 6,3 8,0 Przepływ powietrza (wys./śr./nis.) m3/h 1160/1100/ /1100/ /1360/1150 Poziom hałasu (wys./nis.) db 45/38 45/38 49/42 Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ6,4/φ12,7 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg MODEL 80T2/CN1 90T2/CN1 112T2/CN1 140T2/CN1 Chłodnicza kw 8,0 9,0 11,2 14,0 Grzewcza kw 9,0 10,5 12,5 15,5 Przepływ powietrza (wys./śr./nis.) m3/h 1460/1360/ /2100/ /2100/ /2100/1900 Poziom hałasu (wys./nis.) db 49/42 49/43 49/43 49/43 Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 12

14 Linia produktów Jednostki wewnętrzne Kanałowe typ A5 MODEL 36T2/N1-A5 45T2/N1-A5 56T2/N1-A5 71T2/N1-A5 Chłodnicza kw 3,6 4,5 5,6 7,1 Grzewcza kw 4,0 5,0 6,3 8,0 Przepływ powietrza (wys./śr./nis.) m3/h Poziom hałasu db Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ6,4/φ12,7 φ6,4/φ12,7 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg MODEL 80T2/N1-A5 90T2/N1-A5 112T2/N1-A5 140T2/N1-A5 Chłodnicza kw 8,0 9,0 11,2 14,0 Grzewcza kw 9,0 10,0 12,5 16,0 Przepływ powietrza (wys./śr./nis.) m3/h Poziom hałasu db Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg Kanałowe wysokie ciśnienie statyczne MODEL 200T1/N1 250T1/N1 280T1/N1 1Ph, V~,50Hz 1Ph, V~,50Hz Chłodnicza kw Grzewcza kw 22, ,5 Przepływ powietrza m3/h Poziom hałasu (wys./nis.) db 61/55 61/55 61/55 Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg 114,5 114,5 114,5 * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 13

15 Linia produktów Jednostki wewnętrzne Przypodłogowo-podstropowe MODEL 36DL/N1-B 45DL/N1-B 56DL/N1-B 71DL/N1-B Chłodnicza kw 3,6 4,5 5,6 7,1 Grzewcza kw 3,95 5,1 6,1 8,2 Przepływ powietrza (wys./śr./nis.) m3/h 650/570/ /600/ /600/ /600/500 Poziom hałasu (wys./nis.) db 43/36 43/38 43/38 43/38 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg MODEL 80DL/N1-B 90DL/N1-B 112DL/N1-B 140DL/N1-B Chłodnicza kw 8,0 9,0 11,2 14,0 Grzewcza kw 9,4 10,5 13,2 15,5 Przepływ powietrza (wys./śr./nis.) m3/h 1400/1200/ /1200/ /1800/ /1800/1600 Poziom hałasu (wys./nis.) db 45/40 45/40 47/42 47/42 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 14

16 Linia produktów Jednostki wewnętrzne Ścienne MODEL 22G/N1-E1 28G/N1-E1 36G/N1-E1 45G/N1-E1 56G/N1-E1 Chłodnicza kw 2,2 2,8 3,6 4,5 5,6 Grzewcza kw 2,6 3,2 4,0 5,0 6,3 Przepływ powietrza (wys./śr./nis.) m3/h 580/430/ /430/ /430/ /800/ /800/650 Poziom hałasu (wys./nis.) db 42/34 42/34 42/34 46/37 46/37 Wymiary (szr./wys./głęb.) mm 790x265x x265x x265x Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 φ9.5/φ15.9 Masa kg 9,3 9, Ścienne wbudowany zawór EEV MODEL 22G/N1-Y 28G/N1-Y 36G/N1-Y Chłodnicza kw 2,2 2,8 3,6 Grzewcza kw 2,6 3,2 4,0 Przepływ powietrza (wys./śr./nis.) m3/h 580/500/ /500/ /500/420 Poziom hałasu (wys./nis.) db 42/29 42/29 42/29 Wymiary (szr./wys./głęb.) mm Ciśnienie statyczne Pa Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 Masa kg MODEL 45G/N1-Y 56G/N1-Y 71G/N1-Y Chłodnicza kw 4,5 5,6 7,1 Grzewcza kw 5,0 6,3 8,0 Przepływ powietrza (wys./śr./nis.) m3/h 900/760/ /760/ /760/650 Poziom hałasu (wys./nis.) db 42/34 46/34 46/35 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ9.5/φ15.9 Masa kg * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 15

17 Linia produktów Jednostki wewnętrzne Podłogowe stojące MODEL 22Z/N1-F1 28Z/N1-F1 36Z/N1-F1 Chłodnicza kw 2,2 2,8 3,6 Grzewcza kw 2,6 3,2 4,0 Przepływ powietrza m3/h Poziom hałasu (wys./nis) db 37/33 37/33 39/35 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 Masa kg MODEL 45Z/N1-F1 56Z/N1-F1 71Z/N1-F1 80Z/N1-F1 Chłodnicza kw 4,5 5,6 7,1 8,0 Grzewcza kw 5,0 6,3 8,0 9,0 Przepływ powietrza m3/h Poziom hałasu (wys./nis.) db 39/35 41/37 43/38 43/38 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg Podłogowe stojące do zabudowy MODEL 22Z/N1-F3 28Z/N1-F3 36Z/N1-F3 Chłodnicza kw 2,2 2,8 3,6 Grzewcza kw 2,5 3,2 4,0 Przepływ powietrza m3/h Poziom hałasu (wys./nis.) db 37/33 37/33 39/35 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ6.35/φ12.7 φ6.35/φ12.7 Masa kg MODEL 45Z/N1-F3 56Z/N1-F3 71Z/N1-F3 80Z/N1-F3 Chłodnicza kw 4,5 5,6 7,1 8,0 Grzewcza kw 5,0 6,3 8,0 9,0 Przepływ powietrza m3/h Poziom hałasu (wys./nis.) db 39/35 41/37 43/38 43/38 Wymiary (szr./wys./głęb.) mm Średnica rur (ciecz/gaz) mm φ6.35/φ12.7 φ9.5/φ15.9 φ9.5/φ15.9 φ9.5/φ15.9 Masa kg

18 Akcesoria Sterowniki STEROWNIKI STEROWNIKI BEZPRZEWODOWE R05 R51 STEROWNIKI PRZEWODOWE Podświetlany wyświetlacz LCD, zegar,funkcje:zał/wył,nastawa temp., wybór trybupracy,wybór prędkości wentylatora, automatyczna praca żaluzji.wymaga zestawienia z odpowiednimi jedn.wewn. Podświetlany wyświetlacz LCD, zegar,funkcje:zał/wył,nastawa temp., wybór trybupracy,wybór prędkości wentylatora, automatyczna praca żaluzjiitd. AKCESORIA BMS WLJKXT CCM07 Network control sowtware Oprogramowanie do centralnego zarządzania systemem Bramka LonWorks pośredniczy między siecią sterowników centralnych a siecią LonWorks KJR-10B KJR-12B zegar,funkcje:zał/wył,nastawa temp., wybór trybupracy,wybór prędkości wentylatora, automatyczna praca żaluzji itd. zegar,funkcje:zał/wył,nastawa temp., wybór trybupracy,wybór prędkości wentylatora, automatyczna praca żaluzji itd. Wbudowany czujnik temperatury. CCM08 Konwerter współpracujący z protokołem BACnet BACnet LONWORK/ETHERNET max. można podłączyć 4 grupy urządzeń (każda grupa może zawierać max. 64 jedn. wewn. lub 32 jedn. zewn.) STEROWNIKI CENTRALNE CCM03 Sterownik centralny jednostek wewnętrznych, może sterować max. 64 jednostkami wewnętrznymi CCM09 Sterownik centralny jednostek wewnętrznych, może sterować max. 64 jednostkami wewnętrznymi. Funkcja zegar tygodniowy, przystosowany do podłączenia do sterowania sieciowego. CCM02 Sterownik centralny jednostek zewnętrznych, może sterować max. 32 jednostkami zewnętrznymi. PROGRAMATOR TYGODNIOWY CCM04 Sterowanie tylko jedną jednostką wewnętrzną. Uwaga: programator tygodniowy i sterownik centralny jednostek wewnętrznych nie mogą być stosowane jednocześnie. 17

19 Akcesoria Rozdzielacze czynnika FQZHN-01 STRONA GAZOWA FQZHN-02 STRONA GAZOWA STRONA CIECZOWA STRONA CIECZOWA FQZHN-03 STRONA GAZOWA FQZHN-04 STRONA GAZOWA STRONA CIECZOWA STRONA CIECZOWA 18

20 Akcesoria Rozdzielacze czynnika FQZHN-05 STRONA GAZOWA FQZHN-06 STRONA GAZOWA STRONA CIECZOWA STRONA CIECZOWA FQZHW-01N1A STRONA GAZOWA FQZH-01N1B STRONA GAZOWA STRONA CIECZOWA STRONA CIECZOWA 19

21 Akcesoria Rozdzielacze czynnika FQZHW-02N1 STRONA GAZOWA FQZHW-03N1 STRONA GAZOWA STRONA CIECZOWA STRONA CIECZOWA FQZHW-04N1 STRONA GAZOWA STRONA CIECZOWA Uwaga: FQZHW-01N1A i FQZHW-01N1B nie mogą być używane indywidualnie, powinny być stosowane razem z FQZHW-02N1 lub FQZHW-03N1. FQZHW-03N1=FQZHW-02N1+FQZHW-01N1A; FQZHW-04N1=FQZHW-03N1+FQZHW-01N1B. 20

22 Centrala rekuperacyjna HRV HRV Centrala wentylacyjna z odzyskiem ciepła HRV-200,500,800,1000 HRV-1500,2000 WŁAŚCIWOŚCI W centrali HRV zastosowano wysokiej wydajności rdzeń wymiennika ciepła. Rdzeń wymiennika ciepła jest zbudowany ze specjalnego materiału celulozowego przetworzonego dzięki odpowiedniej obróbce chemicznej w wyniku czego osiągnięto optymalne rezultaty odzysku ciepła, wilgotności i chłodu. Oszczędność energii. Wymiennik ciepła, pozwala na częściowe ogrzanie powietrza zewnętrznego powietrzem wewnętrznym (zima) lub schładzanie powietrza zewnętrznego powietrzem wewnętrznym (latem). Wymiana ciepła oraz odzysk wilgoci odbywa się w wymienniku krzyżowym ze specjalnym celulozowym rdzeniem. Zastosowano wentylator odśrodkowy o niższym poborze mocy; większy zasięg nawiewu powietrza; łatwa kontrola, prosta obsługa. Wysoka wydajność. Zastosowanie wysokiej jakości krzyżowego wymiennika ciepła gwarantuje wysokie współczynniki odzysku ciepła oraz zmniejsza opory powietrza i podnosi wydajność wentylatora. Cicha praca. Zastosowanie materiałów absorbujących dźwięk, sposób zamontowania wentylatorów oraz kierunek przepływu powietrza zapewniają niski poziom hałasu podczas pracy urządzenia. 21

23 Różne tryby pracy. - Wywiew powietrza - trzy prędkości wentylatora (wysoka/średnia/niska). - Nadmuch świeżego powietrza - trzy prędkości wentylatora (wysoka/średnia/niska). - Wentylacja bez odzysku -(by-pass) trzy prędkości wentylatora (wysoka/średnia/niska). Kiedy różnica temperatur na zewnątrz i wewnątrz jest nieduża np. w okresie wiosennym i jesiennym centrala może pracować wykorzystując by-pass. Tylko w modelach od HRV Odzysk ciepła - trzy prędkości wentylatora (wysoka/średnia/niska). Kiedy różnica temperatur na zewnątrz i wewnątrz jest duża centrala pracuje jako centrala rekuperacyjna. - Praca automatyczna - w tym trybie urządzenie będzie działać w trybie odzysku ciepła lub w trybie wentylacja bez odzysku. Urządzenie samo wybiera tryb pracy na podstawie temperatury wewnętrznej i zewnętrznej a wentylator pracuje z niską prędkością. Dostępny sposób pracy: Sterownik przewodowy KJR-27B/E daje możliwość wyboru różnych trybów pracy oraz ustawień zegara (standardowo dostarczany razem z urządzeniem). HRV Sterownik przewodowy KJR-27B/E Praca zblokowana z różnymi jednostkami wewnętrznymi, sterowanie centralne za pomocą sterownika CCM03. max. 64 Sterownik centralny CCM03 DANE TECHNICZNE MODEL HRV-200 HRV-500 HRV-800 HRV-1000 HRV-1500 HRV-2000 Zasilanie V-Ph-Hz ,1, ,1, ,1, ,1, ,1, ,1,50 Przepływ powietrza m3/h Ciśnienie Statyczne Pa Sprawność temperaturowa (chłodzenie) Sprawność temperaturowa (grzanie) (%) (%) Poziom hałasu (wys./nis.) db(a) 33/27 40/35 44/39 44/40 55/51 58/53 Waga (kg) (kg) 22 35, Wymiary (szer-wys-głęb) Sterownik naścienny mm 666x264x x270x x388x x388x x540x x540x1400 KJR-27B/E * Parametry techniczne urządzeń mogą ulec zmianie w wyniku udoskonalenia produktu. 22

24 KlLIMAZBYT Sp. z o.o. Aleja Zwycięstwa 252/ Gdynia tel kom klimazbyt@klimazbyt.pl
