INSTRUKCJA OBSŁUGI STACJONARNY PIEC NADMUCHOWY Z PALNIKIEM OLEJOWYM LUB GAZOWYM SP 60B Wydanie 12/10

Transkrypt

1 INSTRUKCJA OBSŁUGI STACJONARNY PIEC NADMUCHOWY Z PALNIKIEM OLEJOWYM LUB GAZOWYM SP 60B Wydanie 12/10

2

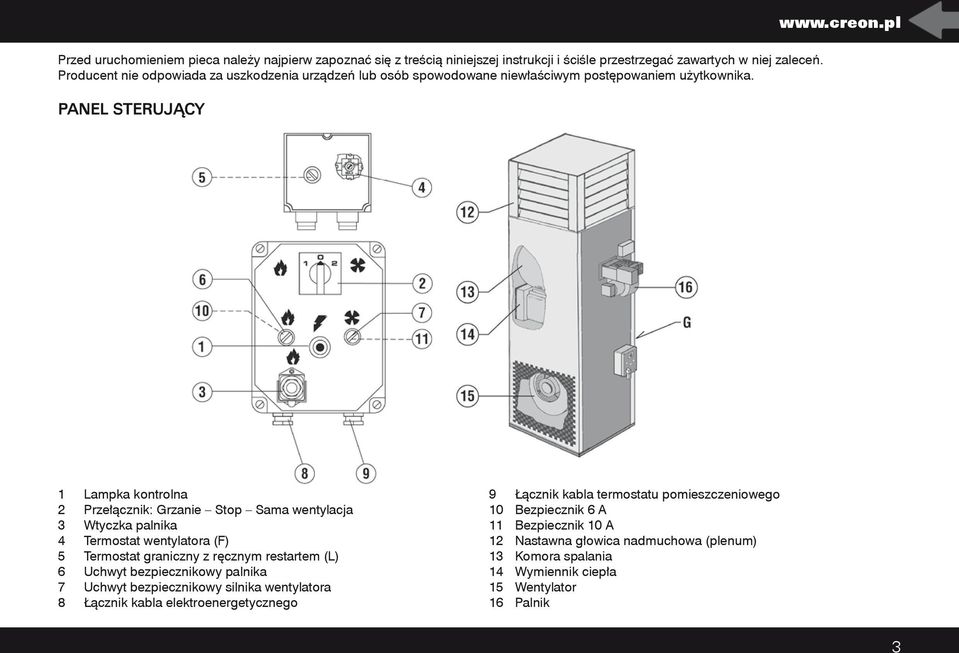

3 Przed uruchomieniem pieca należy najpierw zapoznać się z treścią niniejszej instrukcji i ściśle przestrzegać zawartych w niej zaleceń. Producent nie odpowiada za uszkodzenia urządzeń lub osób spowodowane niewłaściwym postępowaniem użytkownika. PANEL STERUJĄCY 1 Lampka kontrolna 2 Przełącznik: Grzanie Stop Sama wentylacja 3 Wtyczka palnika 4 Termostat wentylatora (F) 5 Termostat graniczny z ręcznym restartem (L) 6 Uchwyt bezpiecznikowy palnika 7 Uchwyt bezpiecznikowy silnika wentylatora 8 Łącznik kabla elektroenergetycznego 9 Łącznik kabla termostatu pomieszczeniowego 10 Bezpiecznik 6 A 11 Bezpiecznik 10 A 12 Nastawna głowica nadmuchowa (plenum) 13 Komora spalania 14 Wymiennik ciepła 15 Wentylator 16 Palnik

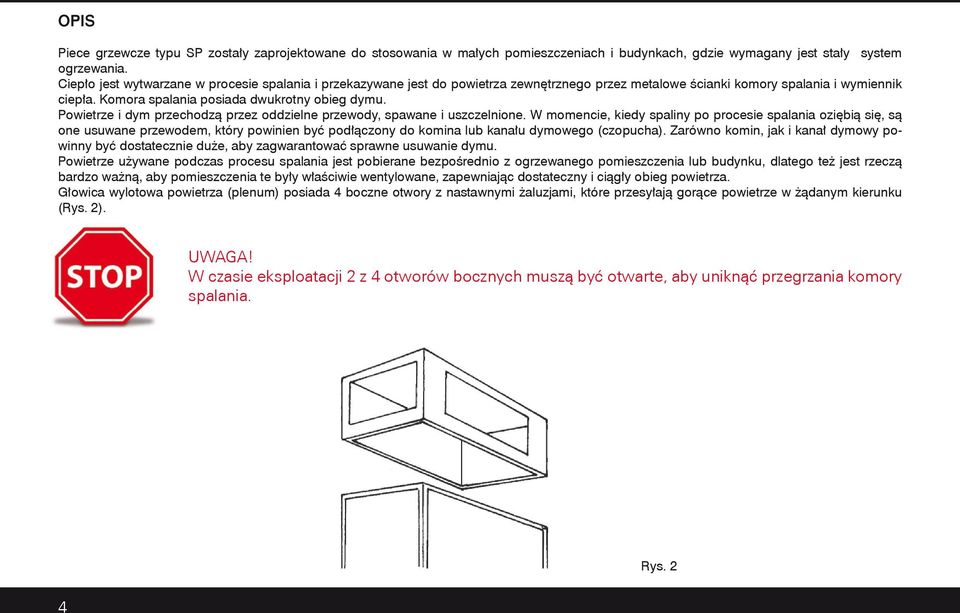

4 OPIS Piece grzewcze typu SP zostały zaprojektowane do stosowania w małych pomieszczeniach i budynkach, gdzie wymagany jest stały system ogrzewania. Ciepło jest wytwarzane w procesie spalania i przekazywane jest do powietrza zewnętrznego przez metalowe ścianki komory spalania i wymiennik ciepła. Komora spalania posiada dwukrotny obieg dymu. Powietrze i dym przechodzą przez oddzielne przewody, spawane i uszczelnione. W momencie, kiedy spaliny po procesie spalania oziębią się, są one usuwane przewodem, który powinien być podłączony do komina lub kanału dymowego (czopucha). Zarówno komin, jak i kanał dymowy powinny być dostatecznie duże, aby zagwarantować sprawne usuwanie dymu. Powietrze używane podczas procesu spalania jest pobierane bezpośrednio z ogrzewanego pomieszczenia lub budynku, dlatego też jest rzeczą bardzo ważną, aby pomieszczenia te były właściwie wentylowane, zapewniając dostateczny i ciągły obieg powietrza. Głowica wylotowa powietrza (plenum) posiada 4 boczne otwory z nastawnymi żaluzjami, które przesyłają gorące powietrze w żądanym kierunku (Rys. 2). UWAGA! W czasie eksploatacji 2 z 4 otworów bocznych muszą być otwarte, aby uniknąć przegrzania komory spalania. Rys. 2

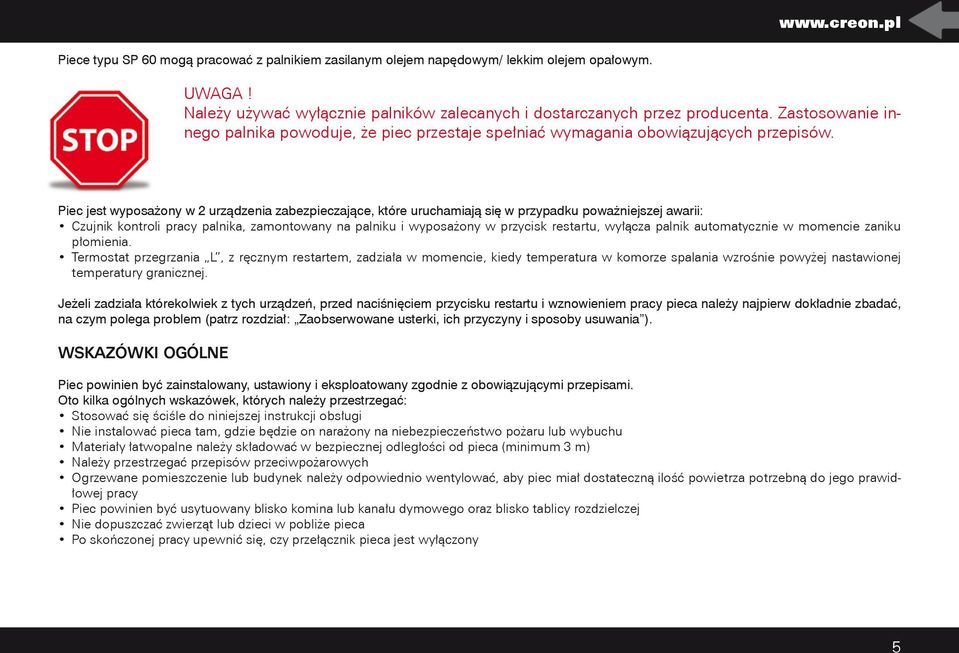

5 Piece typu SP 60 mogą pracować z palnikiem zasilanym olejem napędowym/ lekkim olejem opałowym. UWAGA! Należy używać wyłącznie palników zalecanych i dostarczanych przez producenta. Zastosowanie innego palnika powoduje, że piec przestaje spełniać wymagania obowiązujących przepisów. Piec jest wyposażony w 2 urządzenia zabezpieczające, które uruchamiają się w przypadku poważniejszej awarii: Czujnik kontroli pracy palnika, zamontowany na palniku i wyposażony w przycisk restartu, wyłącza palnik automatycznie w momencie zaniku płomienia. Termostat przegrzania L, z ręcznym restartem, zadziała w momencie, kiedy temperatura w komorze spalania wzrośnie powyżej nastawionej temperatury granicznej. Jeżeli zadziała którekolwiek z tych urządzeń, przed naciśnięciem przycisku restartu i wznowieniem pracy pieca należy najpierw dokładnie zbadać, na czym polega problem (patrz rozdział: Zaobserwowane usterki, ich przyczyny i sposoby usuwania ). WSKAZÓWKI OGÓLNE Piec powinien być zainstalowany, ustawiony i eksploatowany zgodnie z obowiązującymi przepisami. Oto kilka ogólnych wskazówek, których należy przestrzegać: Stosować się ściśle do niniejszej instrukcji obsługi Nie instalować pieca tam, gdzie będzie on narażony na niebezpieczeństwo pożaru lub wybuchu Materiały łatwopalne należy składować w bezpiecznej odległości od pieca (minimum 3 m) Należy przestrzegać przepisów przeciwpożarowych Ogrzewane pomieszczenie lub budynek należy odpowiednio wentylować, aby piec miał dostateczną ilość powietrza potrzebną do jego prawidłowej pracy Piec powinien być usytuowany blisko komina lub kanału dymowego oraz blisko tablicy rozdzielczej Nie dopuszczać zwierząt lub dzieci w pobliże pieca Po skończonej pracy upewnić się, czy przełącznik pieca jest wyłączony

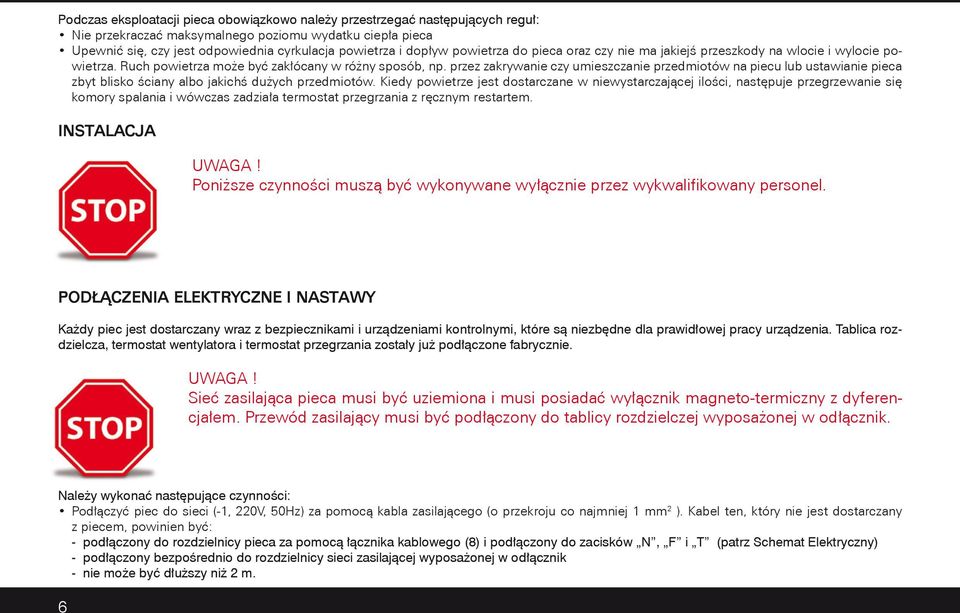

6 Podczas eksploatacji pieca obowiązkowo należy przestrzegać następujących reguł: Nie przekraczać maksymalnego poziomu wydatku ciepła pieca Upewnić się, czy jest odpowiednia cyrkulacja powietrza i dopływ powietrza do pieca oraz czy nie ma jakiejś przeszkody na wlocie i wylocie powietrza. Ruch powietrza może być zakłócany w różny sposób, np. przez zakrywanie czy umieszczanie przedmiotów na piecu lub ustawianie pieca zbyt blisko ściany albo jakichś dużych przedmiotów. Kiedy powietrze jest dostarczane w niewystarczającej ilości, następuje przegrzewanie się komory spalania i wówczas zadziała termostat przegrzania z ręcznym restartem. INSTALACJA UWAGA! Poniższe czynności muszą być wykonywane wyłącznie przez wykwalifikowany personel. PODŁĄCZENIA ELEKTRYCZNE I NASTAWY Każdy piec jest dostarczany wraz z bezpiecznikami i urządzeniami kontrolnymi, które są niezbędne dla prawidłowej pracy urządzenia. Tablica rozdzielcza, termostat wentylatora i termostat przegrzania zostały już podłączone fabrycznie. UWAGA! Sieć zasilająca pieca musi być uziemiona i musi posiadać wyłącznik magneto-termiczny z dyferencjałem. Przewód zasilający musi być podłączony do tablicy rozdzielczej wyposażonej w odłącznik. Należy wykonać następujące czynności: Podłączyć piec do sieci (-1, 220V, 50Hz) za pomocą kabla zasilającego (o przekroju co najmniej 1 mm 2 ). Kabel ten, który nie jest dostarczany z piecem, powinien być: - podłączony do rozdzielnicy pieca za pomocą łącznika kablowego (8) i podłączony do zacisków N, F i T (patrz Schemat Elektryczny) - podłączony bezpośrednio do rozdzielnicy sieci zasilającej wyposażonej w odłącznik - nie może być dłuższy niż 2 m.

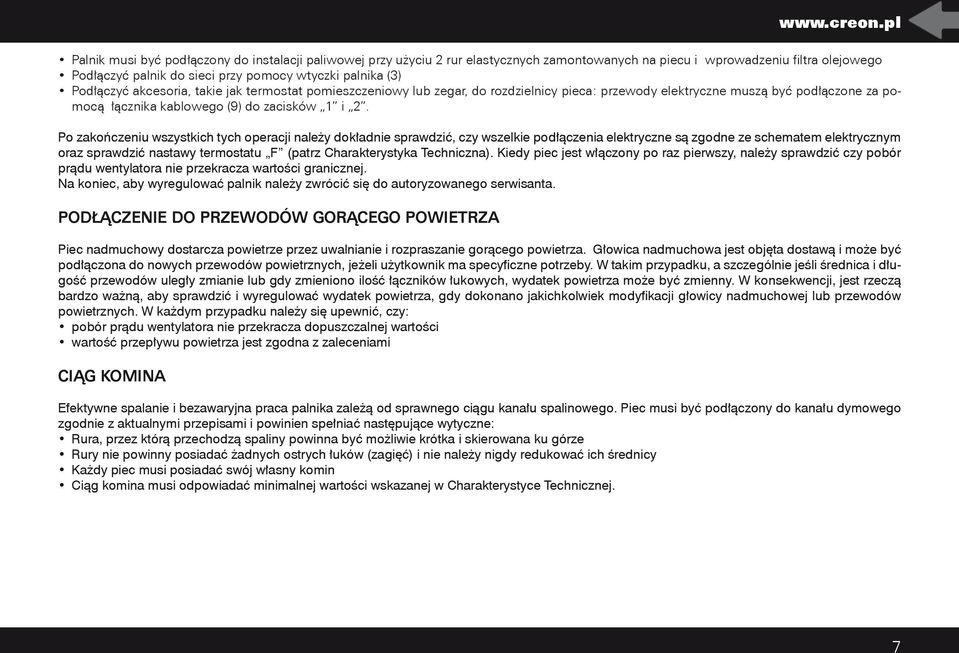

7 Palnik musi być podłączony do instalacji paliwowej przy użyciu 2 rur elastycznych zamontowanych na piecu i wprowadzeniu filtra olejowego Podłączyć palnik do sieci przy pomocy wtyczki palnika (3) Podłączyć akcesoria, takie jak termostat pomieszczeniowy lub zegar, do rozdzielnicy pieca: przewody elektryczne muszą być podłączone za pomocą łącznika kablowego (9) do zacisków 1 i 2. Po zakończeniu wszystkich tych operacji należy dokładnie sprawdzić, czy wszelkie podłączenia elektryczne są zgodne ze schematem elektrycznym oraz sprawdzić nastawy termostatu F (patrz Charakterystyka Techniczna). Kiedy piec jest włączony po raz pierwszy, należy sprawdzić czy pobór prądu wentylatora nie przekracza wartości granicznej. Na koniec, aby wyregulować palnik należy zwrócić się do autoryzowanego serwisanta. PODŁĄCZENIE DO PRZEWODÓW GORĄCEGO POWIETRZA Piec nadmuchowy dostarcza powietrze przez uwalnianie i rozpraszanie gorącego powietrza. Głowica nadmuchowa jest objęta dostawą i może być podłączona do nowych przewodów powietrznych, jeżeli użytkownik ma specyficzne potrzeby. W takim przypadku, a szczególnie jeśli średnica i długość przewodów uległy zmianie lub gdy zmieniono ilość łączników łukowych, wydatek powietrza może być zmienny. W konsekwencji, jest rzeczą bardzo ważną, aby sprawdzić i wyregulować wydatek powietrza, gdy dokonano jakichkolwiek modyfikacji głowicy nadmuchowej lub przewodów powietrznych. W każdym przypadku należy się upewnić, czy: pobór prądu wentylatora nie przekracza dopuszczalnej wartości wartość przepływu powietrza jest zgodna z zaleceniami CIĄG KOMINA Efektywne spalanie i bezawaryjna praca palnika zależą od sprawnego ciągu kanału spalinowego. Piec musi być podłączony do kanału dymowego zgodnie z aktualnymi przepisami i powinien spełniać następujące wytyczne: Rura, przez którą przechodzą spaliny powinna być możliwie krótka i skierowana ku górze Rury nie powinny posiadać żadnych ostrych łuków (zagięć) i nie należy nigdy redukować ich średnicy Każdy piec musi posiadać swój własny komin Ciąg komina musi odpowiadać minimalnej wartości wskazanej w Charakterystyce Technicznej.

8 ANALIZA PRODUKTÓW ODPADOWYCH SPALANIA Próbniki do sprawdzania produktów odpadowych spalania i temperatury dymu muszą być usytuowane zgodnie z Rys. 3. Po zakończeniu takich testów należy wywiercony w tym celu otwór zaślepić materiałem odpornym na wysokie temperatury i zapewniającym zachowanie szczelności przewodu. Rys. 3 PODŁĄCZENIE DO INSTALACJI PALIWOWEJ Aby podłączyć palnik do instalacji paliwowej należy zwrócić się do autoryzowanego serwisanta. INSTRUKCJE DLA UŻYTKOWNIKA WŁĄCZANIE PIECA Ustawić gałkę (2) w pozycji O. Uruchomić przełącznik na tablicy rozdzielczej. Jeżeli piec jest regulowany ręcznie, ustawić gałkę w pozycji płomień. Uruchomi się palnik, komora spalania rozpocznie grzanie, a następnie zacznie pracować wentylator. Jeżeli piec pracuje w automatyce, ustawić termostat pomieszczeniowy na żądanym poziomie i przestawić gałkę (2) na pozycję płomień: piec będzie się wówczas włączał i wyłączał automatycznie. Jeżeli piec nie uruchomi się po wykonaniu powyższych czynności należy skorzystać ze wskazówek zawartych w niniejszej instrukcji w rozdziale Zaobserwowane usterki, ich przyczyny i sposoby usuwania.

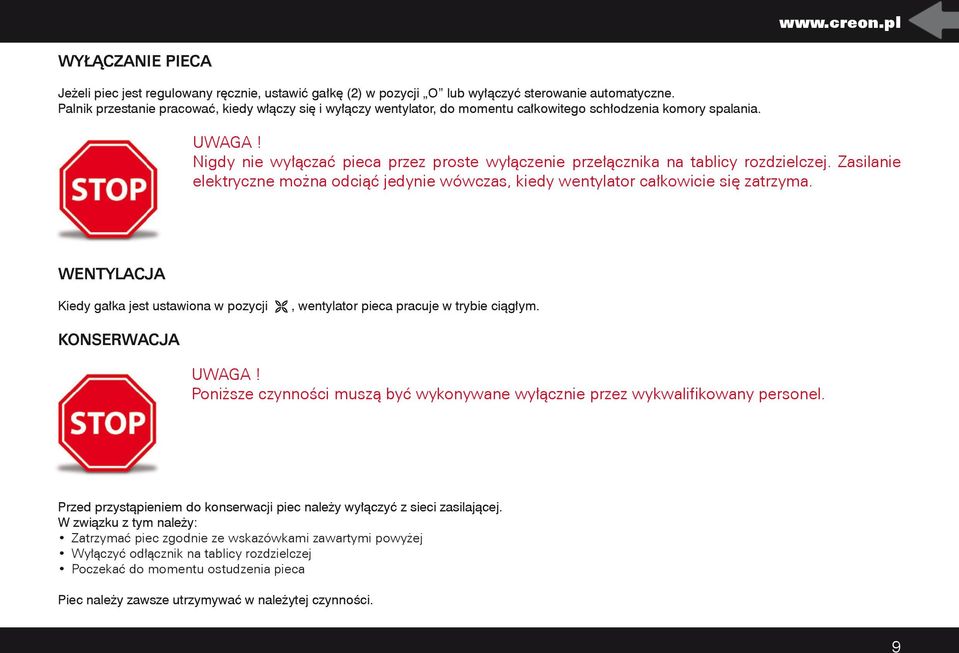

9 WYŁĄCZANIE PIECA Jeżeli piec jest regulowany ręcznie, ustawić gałkę (2) w pozycji O lub wyłączyć sterowanie automatyczne. Palnik przestanie pracować, kiedy włączy się i wyłączy wentylator, do momentu całkowitego schłodzenia komory spalania. UWAGA! Nigdy nie wyłączać pieca przez proste wyłączenie przełącznika na tablicy rozdzielczej. Zasilanie elektryczne można odciąć jedynie wówczas, kiedy wentylator całkowicie się zatrzyma. WENTYLACJA Kiedy gałka jest ustawiona w pozycji, wentylator pieca pracuje w trybie ciągłym. KONSERWACJA UWAGA! Poniższe czynności muszą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do konserwacji piec należy wyłączyć z sieci zasilającej. W związku z tym należy: Zatrzymać piec zgodnie ze wskazówkami zawartymi powyżej Wyłączyć odłącznik na tablicy rozdzielczej Poczekać do momentu ostudzenia pieca Piec należy zawsze utrzymywać w należytej czynności. 9

10 CZYSZCZENIE WYMIENNIKA CIEPŁA I KOMORY SPALANIA Aby piec pracował prawidłowo należy przeprowadzać czyszczenie wymiennika ciepła i komory spalania po dłuższym okresie eksploatacji oraz w przypadku wytwarzania się nadmiernej ilości sadzy. Sadza powstaje, gdy w kominie nie ma odpowiedniego ciągu, kiedy paliwo jest złej jakości, palnik jest regulowany nieprawidłowo albo kiedy piec jest zbyt często włączany lub wyłączany. Jeżeli piec wpada w wibracje po włączeniu, świadczy to o tym, że prawdopodobnie nagromadziło się za dużo sadzy. Aby dostać się do wnętrza wymiennika ciepła i komory spalania należy usunąć palnik (a) i tylny dolny panel (c) oraz panel inspekcyjny wymiennika (e) i płytki żaluzji (d). Usunąć sadzę oraz wszelkie ciała obce przy pomocy odkurzacza. CZYSZCZENIE WENTYLATORA Usunąć wszelki brud lub ciała obce z oczek siatki osłonowej (f) i o ile to konieczne oczyścić łopatki odkurzaczem. CZYSZCZENIE PALNIKA Aby piec pracował prawidłowo, palnik musi być regularnie przeglądany przez autoryzowanego serwisanta. Rys. 4 TRANSPORTOWANIE I PRZEMIESZCZANIE PIECA Należy umieścić piec na podstawie i podnieść przy pomocy wózka widłowego. Piec nie posiada śrub oczkowych ani miejsc do zaczepiania haków do podnoszenia. Urządzenie może być podłączone do wsporników przez zaczepienie do wsporników boku pieca niewidocznego na rys. 1 (G). UWAGA! Przed przemieszczaniem pieca należy: - Wyłączyć piec, jak podano powyżej - Odłączyć piec od sieci zasilającej przez wyjęcie wtyczki - Poczekać do momentu ostygnięcia pieca Nigdy nie podnosić pieca ręcznie, może to spowodować obrażenia ciała. 10

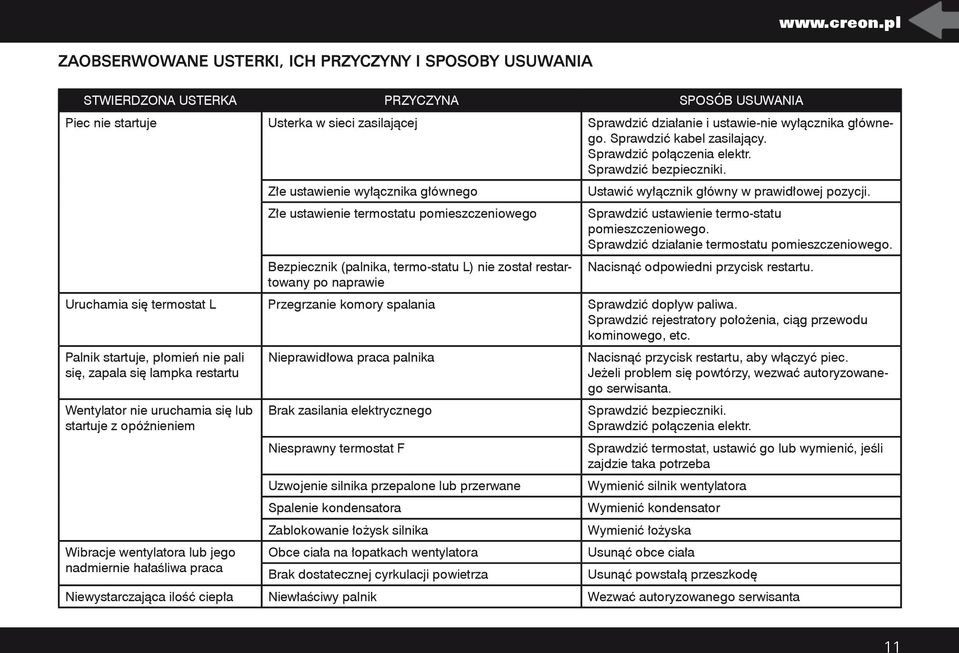

11 ZAOBSERWOWANE USTERKI, ICH PRZYCZYNY I SPOSOBY USUWANIA STWIERDZONA USTERKA PRZYCZYNA SPOSÓB USUWANIA Piec nie startuje Usterka w sieci zasilającej Sprawdzić działanie i ustawie-nie wyłącznika głównego. Sprawdzić kabel zasilający. Sprawdzić połączenia elektr. Sprawdzić bezpieczniki. Złe ustawienie wyłącznika głównego Ustawić wyłącznik główny w prawidłowej pozycji. Złe ustawienie termostatu pomieszczeniowego Sprawdzić ustawienie termo-statu pomieszczeniowego. Sprawdzić działanie termostatu pomieszczeniowego. Bezpiecznik (palnika, termo-statu L) nie został restartowany Nacisnąć odpowiedni przycisk restartu. po naprawie Uruchamia się termostat L Przegrzanie komory spalania Sprawdzić dopływ paliwa. Sprawdzić rejestratory położenia, ciąg przewodu kominowego, etc. Palnik startuje, płomień nie pali się, zapala się lampka restartu Wentylator nie uruchamia się lub startuje z opóźnieniem Nieprawidłowa praca palnika Brak zasilania elektrycznego Niesprawny termostat F Nacisnąć przycisk restartu, aby włączyć piec. Jeżeli problem się powtórzy, wezwać autoryzowanego serwisanta. Sprawdzić bezpieczniki. Sprawdzić połączenia elektr. Sprawdzić termostat, ustawić go lub wymienić, jeśli zajdzie taka potrzeba Wymienić silnik wentylatora Wymienić kondensator Wymienić łożyska Usunąć obce ciała Usunąć powstałą przeszkodę Uzwojenie silnika przepalone lub przerwane Spalenie kondensatora Zablokowanie łożysk silnika Wibracje wentylatora lub jego Obce ciała na łopatkach wentylatora nadmiernie hałaśliwa praca Brak dostatecznej cyrkulacji powietrza Niewystarczająca ilość ciepła Niewłaściwy palnik Wezwać autoryzowanego serwisanta 11

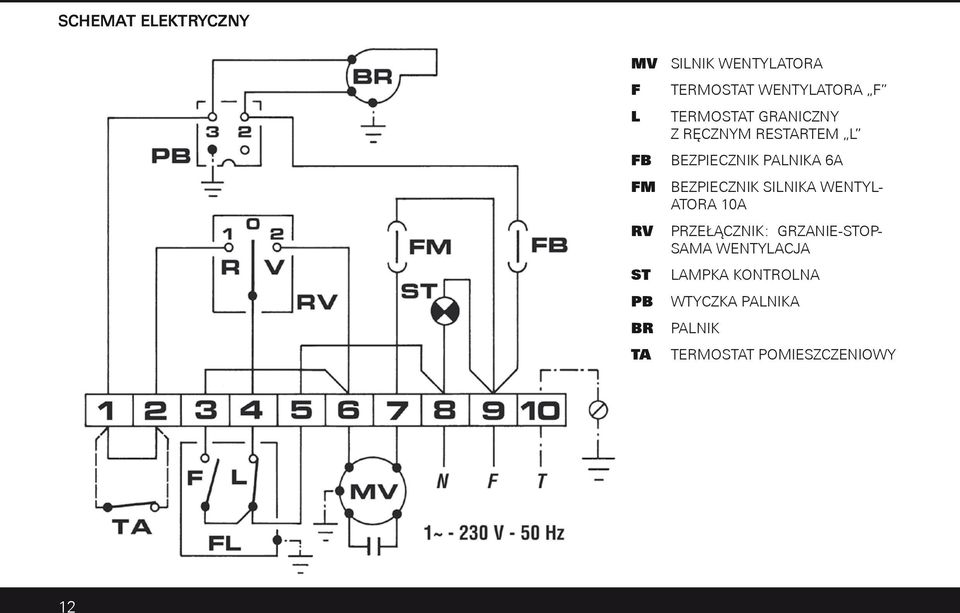

12 SCHEMAT ELEKTRYCZNY MV SILNIK WENTYLATORA F L FB TERMOSTAT WENTYLATORA F TERMOSTAT GRANICZNY Z RĘCZNYM RESTARTEM L BEZPIECZNIK PALNIKA 6A FM BEZPIECZNIK SILNIKA WENTYL- ATORA 10A RV ST PB BR TA PRZEŁĄCZNIK: GRZANIE-STOP- SAMA WENTYLACJA LAMPKA KONTROLNA WTYCZKA PALNIKA PALNIK TERMOSTAT POMIESZCZENIOWY 12

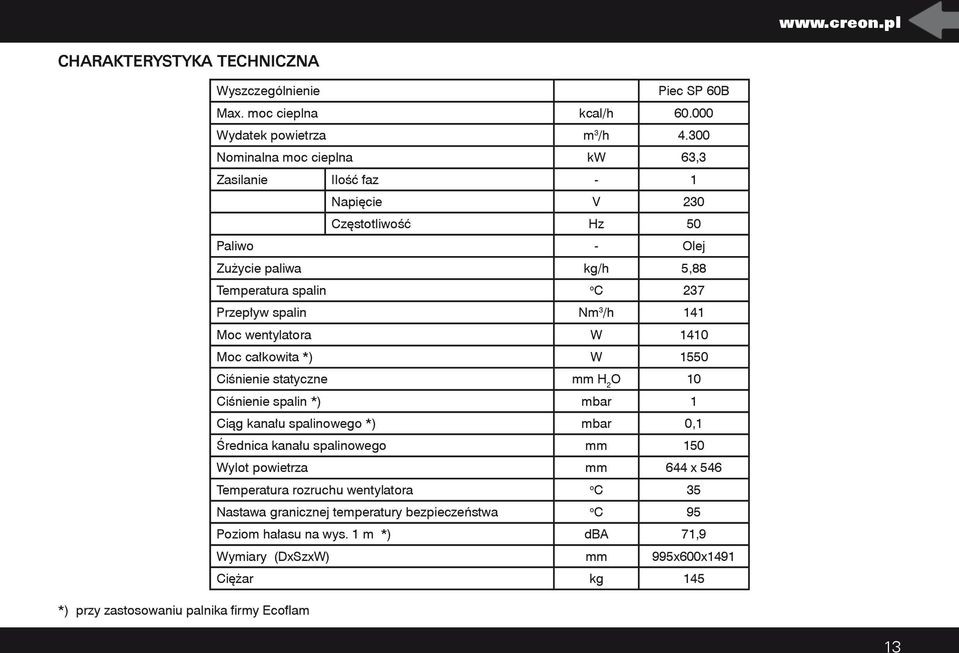

13 CHARAKTERYSTYKA TECHNICZNA Wyszczególnienie Piec SP 60B Max. moc cieplna kcal/h Wydatek powietrza m 3 /h Nominalna moc cieplna kw 63,3 Zasilanie Ilość faz - 1 Napięcie V 230 Częstotliwość Hz 50 Paliwo - Olej Zużycie paliwa kg/h 5,88 Temperatura spalin o C 237 Przepływ spalin Nm 3 /h 141 Moc wentylatora W 1410 Moc całkowita *) W 1550 Ciśnienie statyczne mm H 2 O 10 Ciśnienie spalin *) mbar 1 Ciąg kanału spalinowego *) mbar 0,1 Średnica kanału spalinowego mm 150 Wylot powietrza mm 644 x 546 Temperatura rozruchu wentylatora o C 35 Nastawa granicznej temperatury bezpieczeństwa o C 95 Poziom hałasu na wys. 1 m *) dba 71,9 Wymiary (DxSzxW) mm 995x600x1491 Ciężar kg 145 *) przy zastosowaniu palnika firmy Ecoflam 13
