1. Tomograf Komputerowy 64- rzędowy (128-warstwowy) 1 szt.

Transkrypt

1 Pełna nazwa urządzenia, typ lub model Producent, podać pełną nazwę i adres Kraj produkcji ZAŁĄCZNIK NR 1 Lp. Parametry wymagane Warunek graniczny Wartość oferowana WYMAGANIA OGÓLNE 1. Tomograf Komputerowy 64- rzędowy (128-warstwowy) 1 szt. Fabrycznie nowy tomograf komputerowy w najnowszej wersji sprzętowej i oprogramowania Tomograf komputerowy umożliwiający jednoczesną akwizycję 128 warstw w czasie jednego pełnego obrotu 360º zespołu lampa detektor GANTRY I STÓŁ 3. Średnica otworu gantry min.70 cm 4. Kąt pochylania gantry min.+/ Możliwość sterowania pochylaniem gantry: - z gantry - z konsoli w sterowni - automatycznie z programu badań Maksymalna masa pacjenta, przy której zachowana jest precyzja ruchu i ustawienia stołu Wyposażenie stołu: - materac, - pasy unieruchamiające pacjenta, - podpórka pod głowę i ramiona, - pedały sterujące stołem. min. 200 kg 8. Zakres skanowania pacjenta Min. 175 cm 9. GENERATOR i LAMPA RTG Maksymalna moc generatora wykorzystywana w oferowanym tomografie komputerowym 10. Zakres możliwych nastaw kv min.70 kw min kv 11. Prąd lampy rtg min.550 ma 12. Pojemność cieplna anody lampy RTG 13. Ciągła szybkość chłodzenia anody lampy RTG min. 6,3 MHU min. 1.0 MHU/min. 14. Liczba ognisk lampy rtg Min SYSTEM SKANOWANIA grubość warstwy przy skanowaniu 128- warstwowym 0,65 mm

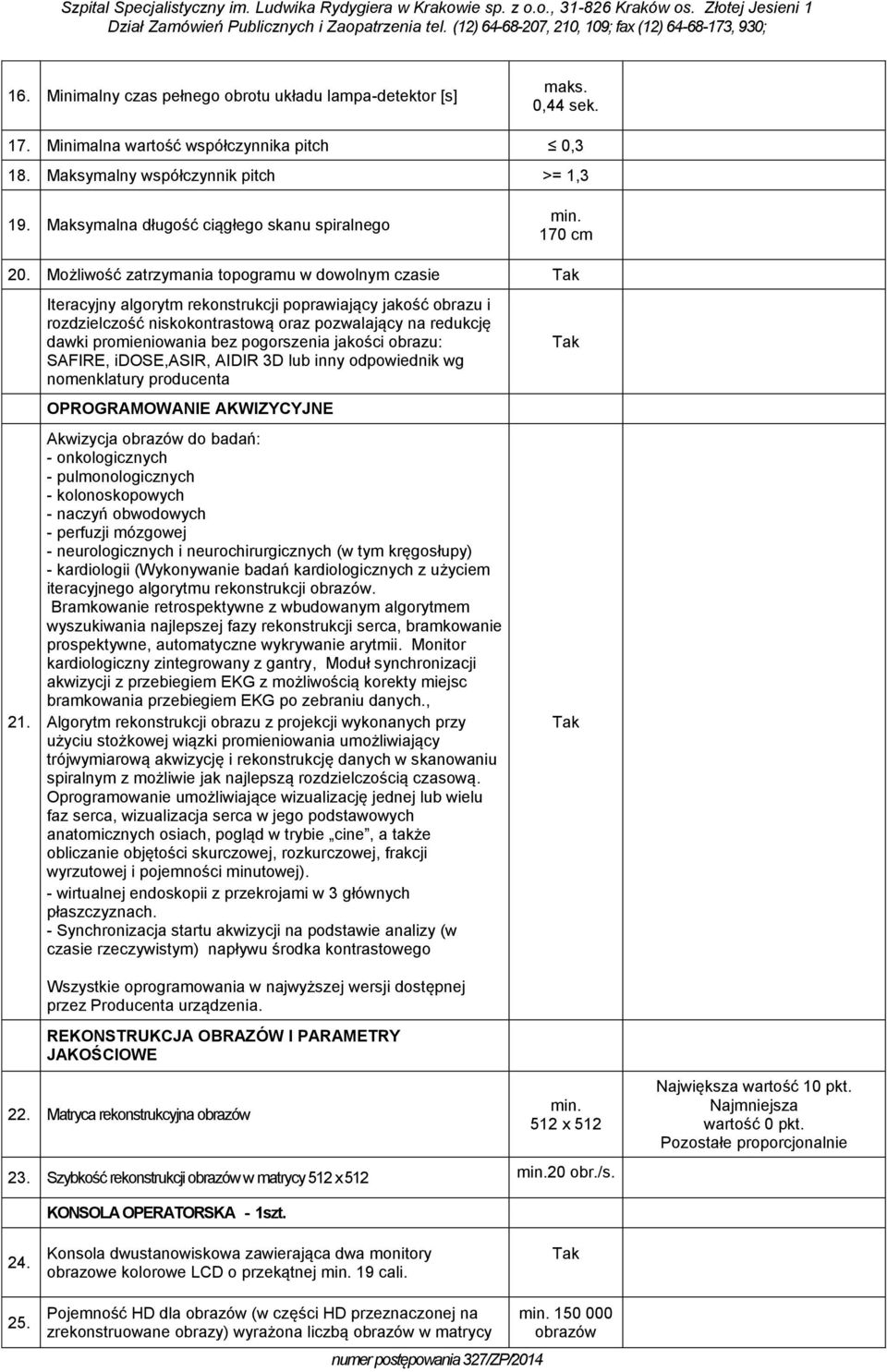

2 16. Minimalny czas pełnego obrotu układu lampa-detektor [s] maks. 0,44 sek. 17. Minimalna wartość współczynnika pitch 0,3 18. Maksymalny współczynnik pitch >= 1,3 19. Maksymalna długość ciągłego skanu spiralnego min. 170 cm 20. Możliwość zatrzymania topogramu w dowolnym czasie 21. Iteracyjny algorytm rekonstrukcji poprawiający jakość obrazu i rozdzielczość niskokontrastową oraz pozwalający na redukcję dawki promieniowania bez pogorszenia jakości obrazu: SAFIRE, idose,asir, AIDIR 3D lub inny odpowiednik wg nomenklatury producenta OPROGRAMOWANIE AKWIZYCYJNE Akwizycja obrazów do badań: - onkologicznych - pulmonologicznych - kolonoskopowych - naczyń obwodowych - perfuzji mózgowej - neurologicznych i neurochirurgicznych (w tym kręgosłupy) - kardiologii (Wykonywanie badań kardiologicznych z użyciem iteracyjnego algorytmu rekonstrukcji obrazów. Bramkowanie retrospektywne z wbudowanym algorytmem wyszukiwania najlepszej fazy rekonstrukcji serca, bramkowanie prospektywne, automatyczne wykrywanie arytmii. Monitor kardiologiczny zintegrowany z gantry, Moduł synchronizacji akwizycji z przebiegiem EKG z możliwością korekty miejsc bramkowania przebiegiem EKG po zebraniu danych., Algorytm rekonstrukcji obrazu z projekcji wykonanych przy użyciu stożkowej wiązki promieniowania umożliwiający trójwymiarową akwizycję i rekonstrukcję danych w skanowaniu spiralnym z możliwie jak najlepszą rozdzielczością czasową. Oprogramowanie umożliwiające wizualizację jednej lub wielu faz serca, wizualizacja serca w jego podstawowych anatomicznych osiach, pogląd w trybie cine, a także obliczanie objętości skurczowej, rozkurczowej, frakcji wyrzutowej i pojemności minutowej). - wirtualnej endoskopii z przekrojami w 3 głównych płaszczyznach. - Synchronizacja startu akwizycji na podstawie analizy (w czasie rzeczywistym) napływu środka kontrastowego Wszystkie oprogramowania w najwyższej wersji dostępnej przez Producenta urządzenia. REKONSTRUKCJA OBRAZÓW I PARAMETRY JAKOŚCIOWE 22. Matryca rekonstrukcyjna obrazów min. 512 x Szybkość rekonstrukcji obrazów w matrycy 512 x 512 min.20 obr./s. 24. KONSOLA OPERATORSKA - 1szt. Konsola dwustanowiskowa zawierająca dwa monitory obrazowe kolorowe LCD o przekątnej min. 19 cali. 25. Pojemność HD dla obrazów (w części HD przeznaczonej na zrekonstruowane obrazy) wyrażona liczbą obrazów w matrycy min obrazów

3 x 512 Stacja dysków CD/DVD z możliwością zapisu badania pacjenta wraz z dograną przeglądarką obrazów DICOM System głosowy: automatyczny instruktaż dla pacjenta w języku polskim dwukierunkowy interkom do komunikacji z pacjentem Prezentacja dawki ekspozycyjnej otrzymywanej przez pacjenta w czasie badania UPS zabezpieczający min. 5 min. podtrzymania pracy komputerów tomografu i stacji lekarskich w celu umożliwienia bezpiecznego zakończenia aplikacji, umożliwiający bezpieczne wyłączenie systemu 30. Interfejs użytkownika w systemie okienkowym Pomiary analityczne (pomiar poziomu gęstości, profile gęstości, histogramy, analiza skanu dynamicznego) Pomiary geometryczne (długości / kątów / powierzchni / objętości Wielozadaniowość / wielodostęp, w tym możliwość automatycznej rekonstrukcji, archiwizacji i dokumentacji w tle (w trakcie skanowania) Elementy manipulacji obrazem (przedstawienie w negatywie, obrót obrazu i odbicia lustrzane, powiększenie obrazu, dodawanie i subtrakcja obrazów) System optymalizacji jakości uzyskiwanych obrazów (dobór parametrów rekonstrukcji, filtrów i algorytmów korekcji artefaktów) 36. Funkcje prezentacji i przetwarzania 3D obrazów TK, 37. Rekonstrukcje MPR (również skośne i krzywoliniowe) Kompletny zestaw protokołów do badania wszystkich obszarów anatomicznych, z możliwością ich projektowania i zapamiętywania. Eliminowanie artefaktów od implantów metalowych w protokole badania niskodawkowego, bez stosowania dodatkowej akwizycji. Interfejs sieciowy w formacie DICOM 3.0 z następującymi funkcjami: - DICOM Print - DICOM Storage SCP/SCU - DICOM Modality Worklist Management - DICOM Send / Receive STACJA ROBOCZA LEKARSKA - 1szt Stacja dwumonitorowa z monitorami typu LCD o przekątnej min. 19 cali podać dane monitorów System operacyjny konsoli lekarskiej wykorzystujący min. 64- bitową architekturę sprzętową komputera, na którym pracuje zainstalowane oprogramowanie Pojemność dysku twardego wyrażona w ilości obrazów bez kompresji w matrycy 512 x 512 Stacja dysków CD lub DVD z możliwością zapisu badania pacjenta wraz z dograną przeglądarką obrazów DICOM Oprogramowanie do manipulacji obrazem (przedstawienie w negatywie, obrót obrazu i odbicia lustrzane, powiększenie obrazu, dodawanie i subtrakcja obrazów) min obrazów

4 Oprogramowanie do pomiarów analitycznych (pomiar poziomu gęstości / profile gęstości / histogramy / analiza skanu dynamicznego) i pomiarów geometrycznych (długości / kąty / powierzchnia / objętość) Specjalistyczne oprogramowanie do wirtualnej kolonografii. Możliwość w pełni swobodnego poruszania się jelita. Możliwość jednoczesnej prezentacji wnętrza jelita i projekcji przekrojów w trzech głównych płaszczyznach. Automatyczne wykrywanie polipów. Rozwinięcie jelita na płaszczyźnie (tzw. filet view ). Rekonstrukcje MPR (również skośne i krzywoliniowe z danych zbieranych przy dowolnym kącie gantry) Oprogramowanie do wirtualnej endoskopii umożliwiające endoskopię naczyń, dróg powietrznych, jelita grubego itp. z przekrojami w trzech głównych płaszczyznach (wraz z interaktywną synchronizacją położenia kursora). Automatyczne usuwanie struktur kostnych z pozostawieniem wyłącznie zakontrastowanego drzewa naczyniowego. Możliwość prezentacji układu naczyniowego oraz przeziernych struktur kostnych w czasie rzeczywistym Pakiet oprogramowania do analizy naczyń peryferyjnych. Specjalistyczne oprogramowanie umożliwiające rozwinięcie analizowanego naczynia na płaszczyźnie, automatyczny pomiar pola powierzchni w płaszczyźnie prostopadłej do osi centralnej naczynia oraz wyznaczenie stenozy Automatyczna wizualizacja całego wybranego naczynia: przekroje podłużne, przekroje poprzeczne, przebieg naczynia, Oprogramowanie do badań perfuzyjnych mózgu umożliwiające ocenę ilościową i jakościową (mapy barwne) co najmniej następujących parametrów: rbf (miejscowy przepływ krwi), rbv (miejscowa objętość krwi), TTP lub MTT Zaawansowane oprogramowanie do badań neurologicznych i neurochirurgicznych (w tym badanie kręgosłupa na całym odcinku) Oprogramowanie do oceny zmian ogniskowych w płucach, z automatyczną identyfikacją zmian guzkowych w miąższu i przyopłucnowych przez program komputerowy, z możliwością zapamiętywania położenia zmian, automatyczną oceną dynamiki wielkości zmian. Oprogramowanie do oceny badań onkologicznych ( automatyczna segmentacja zmiany, synchronizacja przestrzenna badań, oblicznie współczynników RECIST, WHO i PERCIST oraz możliwość porównania 4 zestawów badań pacjentów wykonanych na dowolnym urządzeniu obrazującym CT,MR,PET) Oprogramowanie kardiologiczne: Pakiet oprogramowania do analizy funkcjonalnej serca umożliwiający min. segmentację wszystkich jam serca z pomiarem objętości dla każdej z jam, z wizualizacją drzewa wieńcowego. Analiza musi obejmować całkowitą automatyczną segmentację serca dla wszystkich wybranych faz z całkowitym usunięciem na obrazie klatki piersiowej w trybie "zero-click". Aplikacja musi zawierać następujące opcje przeglądania: globe view, widok 3D i 2D, przekroje w 3 płaszczyznach, obliczenia stenozy dla każdego naczynia. Aplikacja musi zawierać: ocenę funkcjonalną lewej komory, zawierającą prezentację Bull Eye, z szybką wizualizację jednej lub wielu faz serca, obliczenia objętości skurczowej (ESV) i rozkurczowej (EDV), objętości wyrzutowej, pojemności minutowej (CO), frakcji wyrzutowej (EF), kurczliwości odcinkowej lub pogrubienia ścian, a także ruchomość ściany.

5 Automatyczne wyznaczanie obrysów wewnętrznych i zewnętrznych mięśnia serca (wsierdzia i nasierdzia także z korekcja mięśni brodawkowatych) wszystkich jam serca wraz z wizualizacją w formie map różnicy w jednostkach HU pomiędzy wsierdziem a nasierdziem). Możliwość uwidocznienia tętnic wieńcowych w prezentacji typu IVUS (wewnątrznaczyniowe badanie ultrasonograficzne). 57. Drukarka do wydruku map perfuzyjnych Interfejs sieciowy w formacie DICOM 3.0 z następującymi funkcjami: - DICOM Print - DICOM Send / Receive - DICOM Storage - DICOM Querry/Retrieve WYPOSAŻENIE Dwugłowicowa automatyczna strzykawka do iniekcji kontrastu: - podwójna głowica na statywie na kółkach z zintegrowanym wieszakiem na płyny - kolorowy dotykowy panel sterujący - możliwość zaprogramowania strzykawki zarówno na głowicy jak i na panelu sterującym w sterowni - możliwość przeprowadzenia iniekcji jednocześnie z obu wkładów (kontrast i roztwór soli fizjologicznej) z zaprogramowaniem procentowej wartości wstrzykiwanego roztworu - możliwość graficznego monitorowania ciśnienia w trakcie iniekcji - możliwość iniekcji testowej i wielofazowej do min. 5 faz - możliwość zapamiętania min. 20 protokołów iniekcji - podgrzewanie wkładów (kontrastu i roztworu soli fizjologicznej) - opakowanie jednorazowych wkładów 50 kpl (podać nazwę/typ i producenta) Zestaw fantomów do kalibracji i kontroli jakości obrazowania w zakresie testów podstawowych 60. Instrukcja obsługi w języku polskim (przy dostawie) Dokumentacja DTR (załączyć dokumentacja musi zawierać niezbędne informacje dla firmy remontującej pomieszczenie.) Wykonanie dokumentacji ochrony radiologicznej (projektu osłon stałych przed promieniowaniem rtg pomieszczenia TK) WYMAGANIA INSTALACYJNE I INNE Współpraca przy podłączaniu aparatu do szpitalnego systemu RIS/PACS 63. Gwarancja min 12 mies. wraz z bezpłatnymi przeglądami Wykonawca wykona testy specjalistyczne i akceptacyjne w zależności od potrzeb. Wykonawca wykona wszelkie inne pomiary, projekty, badania i oznakowanie pomieszczeń zgodnie z aktualnymi przepisami oraz przeprowadzi stosowne próby i odbiory, na swój koszt. Szkolenie techniczno-aplikacyjne w miejscu instalacji dla lekarzy, techników oraz pracowników Działu Aparatury Medycznej, potwierdzone odpowiednim dokumentem. W wymiarze min. 5 dni po 8 godzin. Dostawa, rozładunek, transport i instalacja urządzenia w skazane miejsce (zalecana wizja lokalna). 68. Dostawa niezbędnych urządzeń do pracy urządzenia 2. Rezonans magnetyczny o natężeniu pola > 2,8 T 1 szt.

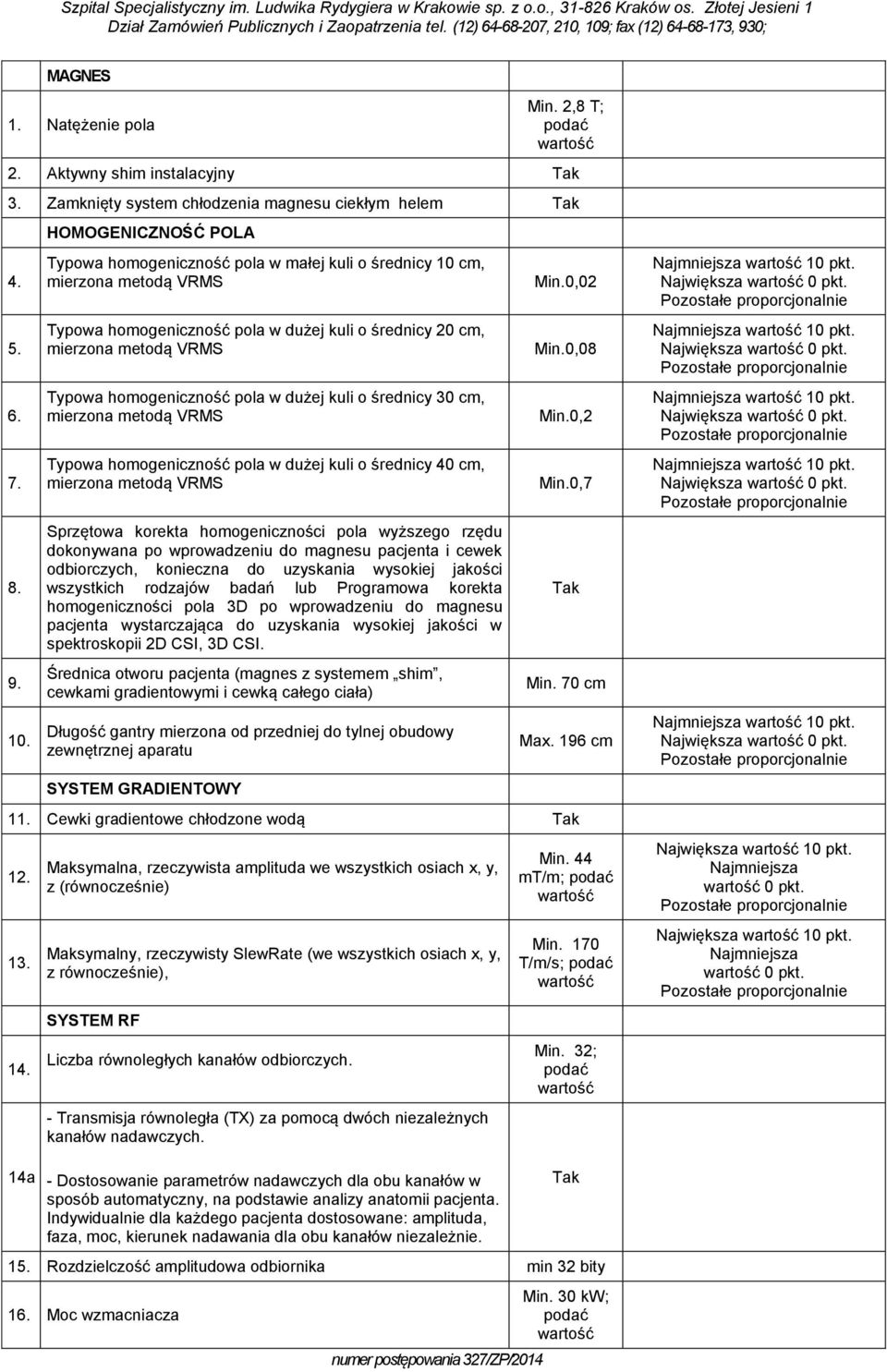

6 MAGNES 1. Natężenie pola Min. 2,8 T; podać wartość 2. Aktywny shim instalacyjny 3. Zamknięty system chłodzenia magnesu ciekłym helem HOMOGENICZNOŚĆ POLA Typowa homogeniczność pola w małej kuli o średnicy 10 cm, mierzona metodą VRMS Typowa homogeniczność pola w dużej kuli o średnicy 20 cm, mierzona metodą VRMS Typowa homogeniczność pola w dużej kuli o średnicy 30 cm, mierzona metodą VRMS Typowa homogeniczność pola w dużej kuli o średnicy 40 cm, mierzona metodą VRMS Sprzętowa korekta homogeniczności pola wyższego rzędu dokonywana po wprowadzeniu do magnesu pacjenta i cewek, konieczna do uzyskania wysokiej jakości wszystkich rodzajów badań lub Programowa korekta homogeniczności pola 3D po wprowadzeniu do magnesu pacjenta wystarczająca do uzyskania wysokiej jakości w spektroskopii 2D CSI, 3D CSI. Średnica otworu pacjenta (magnes z systemem shim, cewkami gradientowymi i cewką całego ciała) Długość gantry mierzona od przedniej do tylnej obudowy zewnętrznej aparatu SYSTEM GRADIENTOWY Min.0,02 Min.0,08 Min.0,2 Min.0,7 Min. 70 cm Max. 196 cm 11. Cewki gradientowe chłodzone wodą Maksymalna, rzeczywista amplituda we wszystkich osiach x, y, z (równocześnie) Maksymalny, rzeczywisty SlewRate (we wszystkich osiach x, y, z równocześnie), SYSTEM RF Liczba równoległych. - Transmisja równoległa (TX) za pomocą dwóch niezależnych nadawczych. Min. 44 mt/m; podać wartość Min. 170 T/m/s; podać wartość Min. 32; podać wartość wartość 10 pkt. Największa wartość 10 pkt. Największa wartość 10 pkt. Największa wartość 10 pkt. Największa wartość 10 pkt. Największa 14a - Dostosowanie parametrów nadawczych dla obu w sposób automatyczny, na podstawie analizy anatomii pacjenta. Indywidualnie dla każdego pacjenta dostosowane: amplituda, faza, moc, kierunek nadawania dla obu niezależnie. 15. Rozdzielczość amplitudowa odbiornika min 32 bity 16. Moc wzmacniacza Min. 30 kw; podać wartość

7 17. Kontrola częstotliwości. 18. Kontrola fazy. 19. Kontrola amplitudy. 20. W pełny cyfrowy system MR posiadający cewki z wbudowanymi przetwornikami ADC (analogowo-cyfrowymi) i wyjściami cyfrowymi-optycznymi bezpośrednio z cewek RF i cyfrowymi gniazdami cewek z wejściem optycznym (technologia DSTREAM lub równoważna) /Nie 21. System minimalizacji SAR., opisać CEWKI Nadawczo-odbiorcza cewka ogólnego przeznaczenia zabudowana w tunelu pacjenta Ilość cewek posiadających wbudowany przetwornik analogowo-cyfrowy i bezpośrednie wyjście cyfrowe (optyczne) Wielokanałowa cewka do badania głowy i szyi umożliwiająca akwizycje równoległe całego obiektu (ASSET, ipat, SENSE, SPEEDER lub zgodnie z nomenklaturą producenta) Wielokanałowa cewka lub zestaw cewek do badania całego kręgosłupa (C, Th, L) z automatycznym przesuwem stołu pacjenta, sterowanym z protokołu badania, bez repozycjonowania pacjenta, umożliwiająca stosowanie akwizycji równoległych całego obiektu; zgodnie z nomenklaturą producenta. Wielokanałowa cewka lub kombinacja cewek do badania całego ośrodkowego układu nerwowego (głowy i kręgosłupa) z automatycznym przesuwem stołu pacjenta, sterowanym z protokołu badania, bez repozycjonowania pacjenta, umożliwiająca stosowanie akwizycji równoległych całego obiektu; zgodnie z nomenklaturą producenta. Wielokanałowa cewka powierzchniowa lub zestaw cewek do badania jamy brzusznej lub klatki piersiowej w zakresie minimum 50 cm, bez przesuwu stołu oraz repozycjonowania cewek i pacjenta, umożliwiająca stosowanie całego obiektu akwizycji równoległych (typu SENSE, ipat, ASSET lub zgodnie z nomenklaturą producenta). Wielokanałowa cewka lub zestaw cewek dedykowana do badania tułowia pozwalająca na akwizycje równoległą (typu SENSE, ipat, ASSET- zgodnie z nomenklaturą producenta). Wielokanałowa cewka lub zestaw cewek do badania całego ciała z automatycznym przesuwem stołu pacjenta, sterowanym z protokołu badania, bez repozycjonowania pacjenta, umożliwiająca stosowanie akwizycji równoległych całego obiektu Dedykowana wielokanałowa cewka nadawczo odbiorcza sztywna do badania stawu kolanowego pozwalająca na akwizycje równoległe (typu SENSE, ipat, ASSET- zgodnie z nomenklaturą producenta) lub dedykowana wielokanałowa cewka sztywna do badania stawu kolanowego pozwalającego na akwizycje równoległe równoległe (typu SENSE, ipat, ASSET- zgodnie z nomenklaturą producenta)., podać ilość Min. 15 Min. 32 Min. 50 Min. 30 Min. 8 Min. 90 Min. 8 wartość 10 pkt. Nie

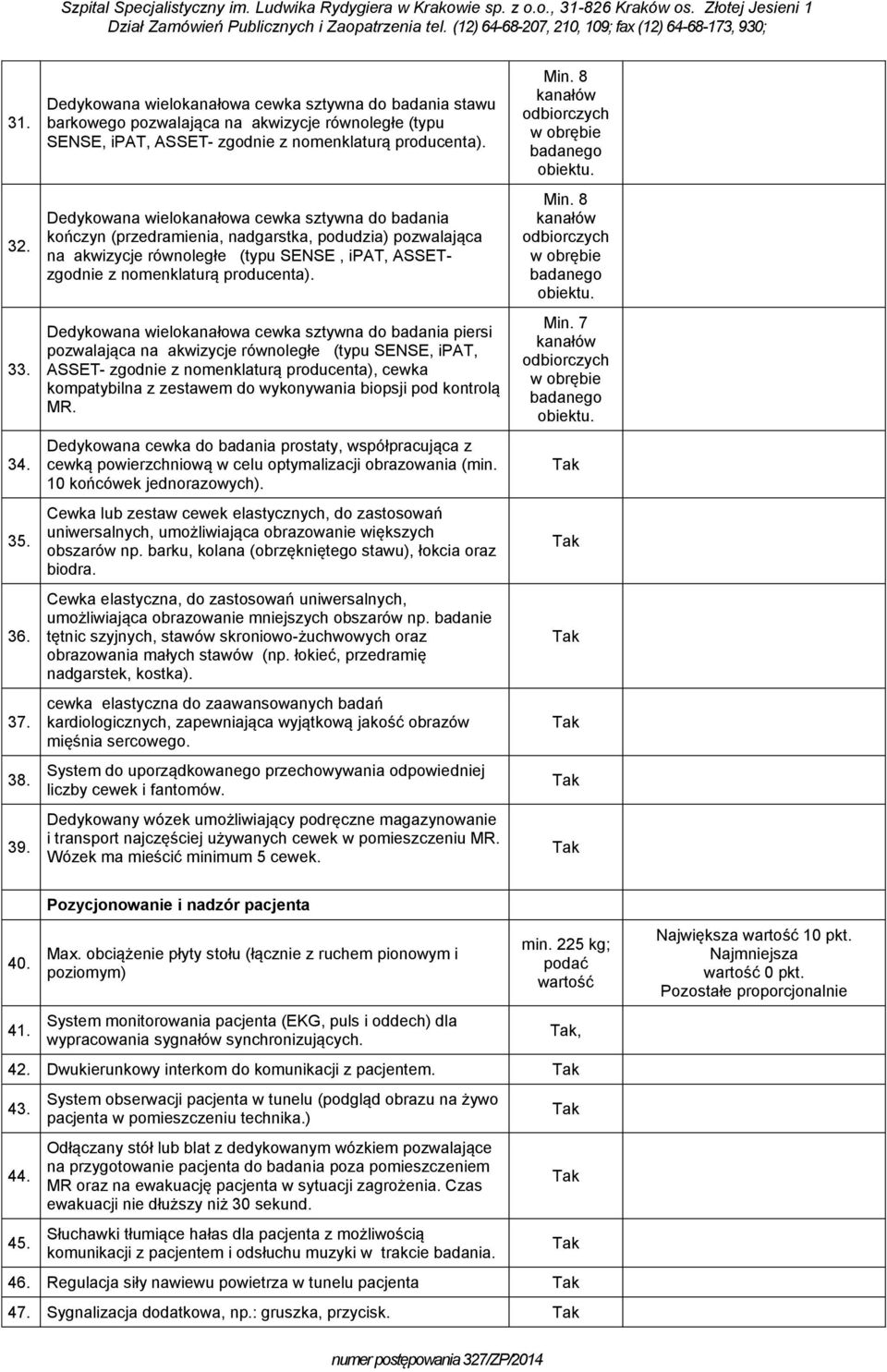

8 Dedykowana wielokanałowa cewka sztywna do badania stawu barkowego pozwalająca na akwizycje równoległe (typu SENSE, ipat, ASSET- zgodnie z nomenklaturą producenta). Dedykowana wielokanałowa cewka sztywna do badania kończyn (przedramienia, nadgarstka, podudzia) pozwalająca na akwizycje równoległe (typu SENSE, ipat, ASSETzgodnie z nomenklaturą producenta). Dedykowana wielokanałowa cewka sztywna do badania piersi pozwalająca na akwizycje równoległe (typu SENSE, ipat, ASSET- zgodnie z nomenklaturą producenta), cewka kompatybilna z zestawem do wykonywania biopsji pod kontrolą MR. Dedykowana cewka do badania prostaty, współpracująca z cewką powierzchniową w celu optymalizacji obrazowania (min. 10 końcówek jednorazowych). Cewka lub zestaw cewek elastycznych, do zastosowań uniwersalnych, umożliwiająca obrazowanie większych obszarów np. barku, kolana (obrzękniętego stawu), łokcia oraz biodra. Cewka elastyczna, do zastosowań uniwersalnych, umożliwiająca obrazowanie mniejszych obszarów np. badanie tętnic szyjnych, stawów skroniowo-żuchwowych oraz obrazowania małych stawów (np. łokieć, przedramię nadgarstek, kostka). cewka elastyczna do zaawansowanych badań kardiologicznych, zapewniająca wyjątkową jakość obrazów mięśnia sercowego. System do uporządkowanego przechowywania odpowiedniej liczby cewek i fantomów. Dedykowany wózek umożliwiający podręczne magazynowanie i transport najczęściej używanych cewek w pomieszczeniu MR. Wózek ma mieścić minimum 5 cewek. Min. 8 Min. 8 Min. 7 Pozycjonowanie i nadzór pacjenta Max. obciążenie płyty stołu (łącznie z ruchem pionowym i poziomym) System monitorowania pacjenta (EKG, puls i oddech) dla wypracowania sygnałów synchronizujących. min. 225 kg; podać wartość, 42. Dwukierunkowy interkom do komunikacji z pacjentem System obserwacji pacjenta w tunelu (podgląd obrazu na żywo pacjenta w pomieszczeniu technika.) Odłączany stół lub blat z dedykowanym wózkiem pozwalające na przygotowanie pacjenta do badania poza pomieszczeniem MR oraz na ewakuację pacjenta w sytuacji zagrożenia. Czas ewakuacji nie dłuższy niż 30 sekund. Słuchawki tłumiące hałas dla pacjenta z możliwością komunikacji z pacjentem i odsłuchu muzyki w trakcie badania. 46. Regulacja siły nawiewu powietrza w tunelu pacjenta 47. Sygnalizacja dodatkowa, np.: gruszka, przycisk.

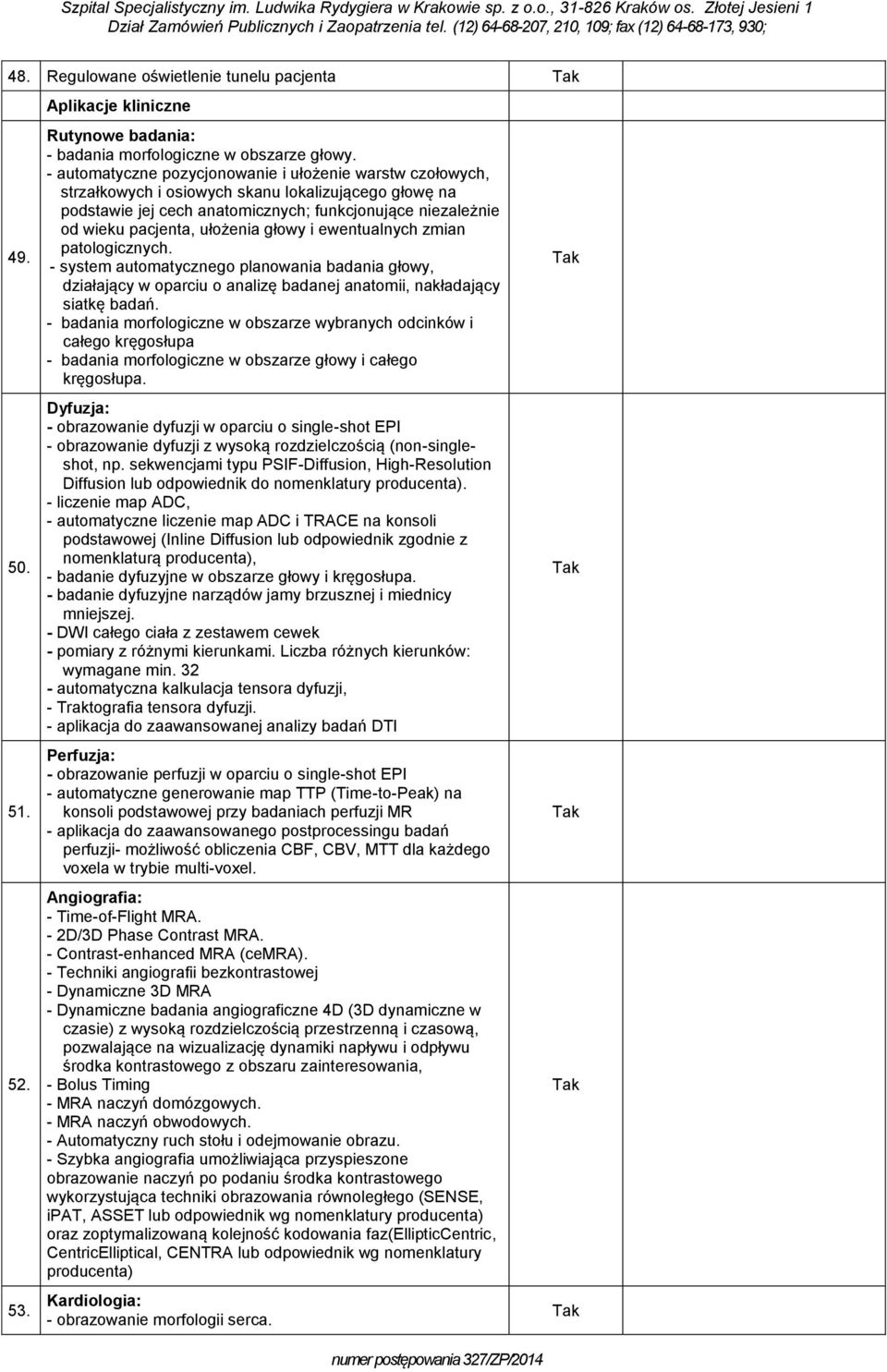

9 48. Regulowane oświetlenie tunelu pacjenta Aplikacje kliniczne Rutynowe badania: - badania morfologiczne w obszarze głowy. - automatyczne pozycjonowanie i ułożenie warstw czołowych, strzałkowych i osiowych skanu lokalizującego głowę na podstawie jej cech anatomicznych; funkcjonujące niezależnie od wieku pacjenta, ułożenia głowy i ewentualnych zmian patologicznych. - system automatycznego planowania badania głowy, działający w oparciu o analizę badanej anatomii, nakładający siatkę badań. - badania morfologiczne w obszarze wybranych odcinków i całego kręgosłupa - badania morfologiczne w obszarze głowy i całego kręgosłupa. Dyfuzja: - obrazowanie dyfuzji w oparciu o single-shot EPI - obrazowanie dyfuzji z wysoką rozdzielczością (non-singleshot, np. sekwencjami typu PSIF-Diffusion, High-Resolution Diffusion lub odpowiednik do nomenklatury producenta). - liczenie map ADC, - automatyczne liczenie map ADC i TRACE na konsoli podstawowej (Inline Diffusion lub odpowiednik zgodnie z nomenklaturą producenta), - badanie dyfuzyjne w obszarze głowy i kręgosłupa. - badanie dyfuzyjne narządów jamy brzusznej i miednicy mniejszej. - DWI całego ciała z zestawem cewek - pomiary z różnymi kierunkami. Liczba różnych kierunków: wymagane min automatyczna kalkulacja tensora dyfuzji, - Traktografia tensora dyfuzji. - aplikacja do zaawansowanej analizy badań DTI Perfuzja: - obrazowanie perfuzji w oparciu o single-shot EPI - automatyczne generowanie map TTP (Time-to-Peak) na konsoli podstawowej przy badaniach perfuzji MR - aplikacja do zaawansowanego postprocessingu badań perfuzji- możliwość obliczenia CBF, CBV, MTT dla każdego voxela w trybie multi-voxel. Angiografia: - Time-of-Flight MRA. - 2D/3D Phase Contrast MRA. - Contrast-enhanced MRA (cemra). - Techniki angiografii bezkontrastowej - Dynamiczne 3D MRA - Dynamiczne badania angiograficzne 4D (3D dynamiczne w czasie) z wysoką rozdzielczością przestrzenną i czasową, pozwalające na wizualizację dynamiki napływu i odpływu środka kontrastowego z obszaru zainteresowania, - Bolus Timing - MRA naczyń domózgowych. - MRA naczyń obwodowych. - Automatyczny ruch stołu i odejmowanie obrazu. - Szybka angiografia umożliwiająca przyspieszone obrazowanie naczyń po podaniu środka kontrastowego wykorzystująca techniki obrazowania równoległego (SENSE, ipat, ASSET lub odpowiednik wg nomenklatury producenta) oraz zoptymalizowaną kolejność kodowania faz(ellipticcentric, CentricElliptical, CENTRA lub odpowiednik wg nomenklatury producenta) Kardiologia: - obrazowanie morfologii serca.

10 obrazowanie techniką First Pass Perfusion - eliminacja arytmii - odtwarzanie pośrednich faz pracy serca - obrazowanie funkcji serca wraz z wizualizacją w pętli CINE (FunctionalImaging/Cine). - obrazowanie techniką DARK BLOOD. - wizualizacja i pomiary przepływów (PC-flow). - wizualizacja tętnic wieńcowych. - kompatybilność wszystkich sekwencji z bramkowaniem sercowym Badania w obszarze tułowia: - automatyczny przesuw stołu pacjenta (inicjowany programowo z protokołu podczas akwizycji danych), umożliwiający badanie dużych obszarów ciała - pakiet do szybkiego, dynamicznego obrazowania piersi, Automatyczny shimming zapewniający jednorodną supresję tłuszczu (typu DOA lub odpowiednio do nomenklatury producenta). - dedykowane protokoły pomiarowe /sekwencje umożliwiające wykonywanie badań dyfuzyjnych, - dynamiczne badania wątroby - Cholangiografia. Badania ortopedyczne: - badania stawu kolanowego. - badania stawu skokowego. - badania barku. - badania nadgarstka. - sekwencja do dokładnej oceny chorób stawów w płaszczyźnie stawu i w przekroju, - sekwencja z supresją tłuszczu do oceny stłuczeń kości, - obrazowanie chrząstki i/lub płynów przy wysokiej rozdzielczości we wszystkich kierunkach, - kalkulacja map parametrycznych dla właściwości T2 obrazowanej tkanki (Chrząstkogram, ParametricMap, Cartigram, MapIt lub odpowiednio do nomenklatury producenta) wraz z protokołami dla w pełni zautomatyzowanego mapowania. Badania pediatryczne: - technika redukcji szumu akustycznego w celu zmniejszenia hałasu podczas szybkiego skanowania, - obrazowanie "ciemnej krwi" oraz sekwencja 2D i 3D GRE z full transverse rephasing do optymalnej oceny wrodzonych wad serca Badania onkologiczne: - dynamiczne techniki skanowania do monitorowania i dynamicznej oceny absorpcji kontrastu, - protokoły do obrazowania wielokanałowego (multistation) w jednym przejściu z podaniem kontrastu definiowanym przez użytkownika, ułatwiające scharakteryzowanie zmian chorobowych, Techniki do spektralnej saturacji/pobudzania wody i tłuszczu: - częstotliwościowo selektywna saturacja tłuszczu, - selektywne wzudzenie wody lub tłuszczu w wielowarstwowej trójwymiarowej sekwencji 3D Obrazowanie równoległe: - obrazowanie równoległe (ipat, SENSE, ASSET, GEM lub odpowiednik wg nomenklatury producenta). - obrazowanie równoległe w oparciu o algorytmy na bazie rekonstrukcji obrazów (SENSE lub odpowiednik wg nomenklatury producenta) lub w oparciu o algorytmy na bazie rekonstrukcji przestrzeni k (GRAPPA, GEM, ARC lub odpowiednio do nomenklatury producenta).

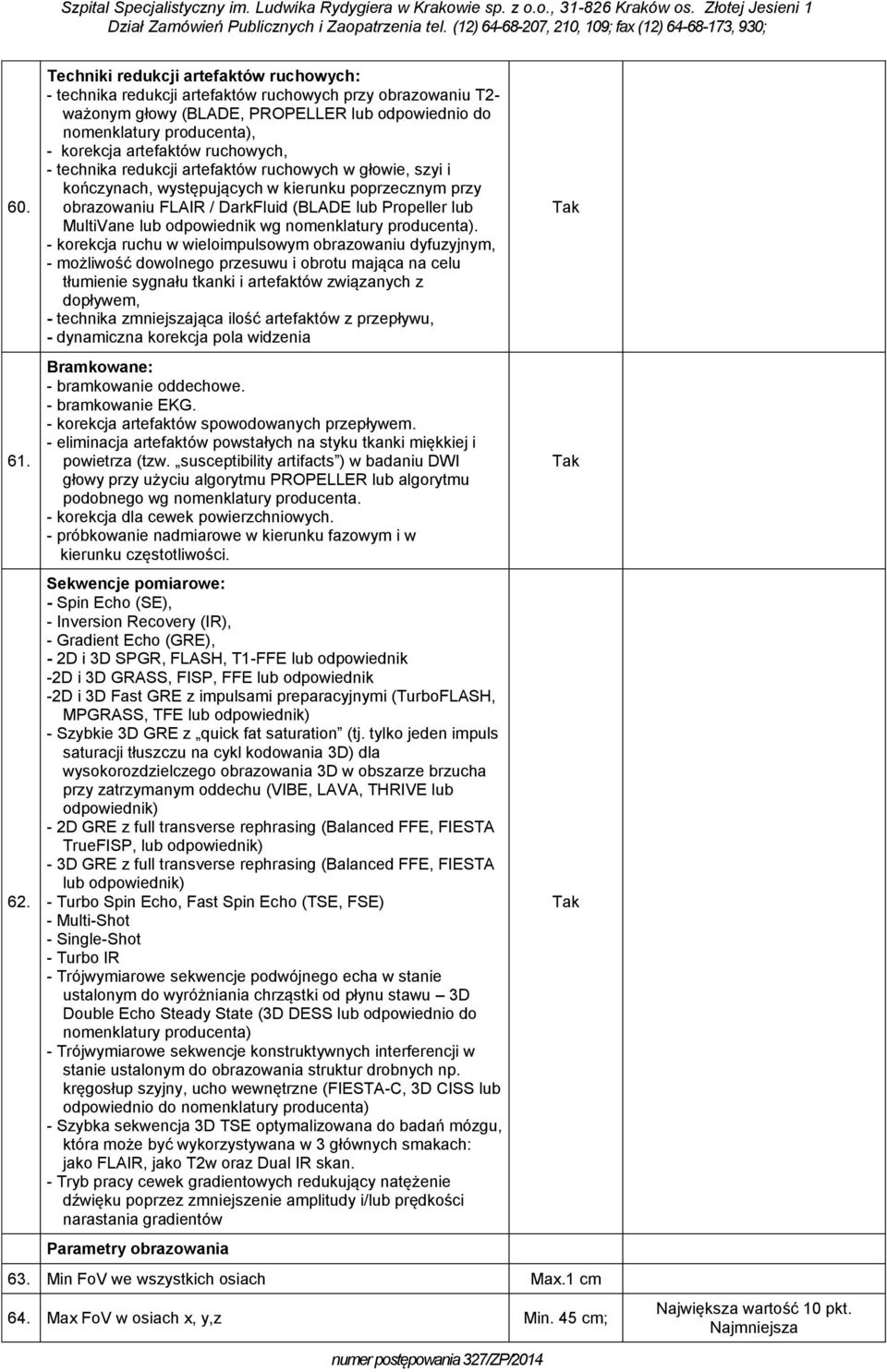

11 Techniki redukcji artefaktów ruchowych: - technika redukcji artefaktów ruchowych przy obrazowaniu T2- ważonym głowy (BLADE, PROPELLER lub odpowiednio do nomenklatury producenta), - korekcja artefaktów ruchowych, - technika redukcji artefaktów ruchowych w głowie, szyi i kończynach, występujących w kierunku poprzecznym przy obrazowaniu FLAIR / DarkFluid (BLADE lub Propeller lub MultiVane lub odpowiednik wg nomenklatury producenta). - korekcja ruchu w wieloimpulsowym obrazowaniu dyfuzyjnym, - możliwość dowolnego przesuwu i obrotu mająca na celu tłumienie sygnału tkanki i artefaktów związanych z dopływem, - technika zmniejszająca ilość artefaktów z przepływu, - dynamiczna korekcja pola widzenia Bramkowane: - bramkowanie oddechowe. - bramkowanie EKG. - korekcja artefaktów spowodowanych przepływem. - eliminacja artefaktów powstałych na styku tkanki miękkiej i powietrza (tzw. susceptibility artifacts ) w badaniu DWI głowy przy użyciu algorytmu PROPELLER lub algorytmu podobnego wg nomenklatury producenta. - korekcja dla cewek powierzchniowych. - próbkowanie nadmiarowe w kierunku fazowym i w kierunku częstotliwości. Sekwencje pomiarowe: - Spin Echo (SE), - Inversion Recovery (IR), - Gradient Echo (GRE), - 2D i 3D SPGR, FLASH, T1-FFE lub odpowiednik -2D i 3D GRASS, FISP, FFE lub odpowiednik -2D i 3D Fast GRE z impulsami preparacyjnymi (TurboFLASH, MPGRASS, TFE lub odpowiednik) - Szybkie 3D GRE z quick fat saturation (tj. tylko jeden impuls saturacji tłuszczu na cykl kodowania 3D) dla wysokorozdzielczego obrazowania 3D w obszarze brzucha przy zatrzymanym oddechu (VIBE, LAVA, THRIVE lub odpowiednik) - 2D GRE z full transverse rephrasing (Balanced FFE, FIESTA TrueFISP, lub odpowiednik) - 3D GRE z full transverse rephrasing (Balanced FFE, FIESTA lub odpowiednik) - Turbo Spin Echo, Fast Spin Echo (TSE, FSE) - Multi-Shot - Single-Shot - Turbo IR - Trójwymiarowe sekwencje podwójnego echa w stanie ustalonym do wyróżniania chrząstki od płynu stawu 3D Double Echo Steady State (3D DESS lub odpowiednio do nomenklatury producenta) - Trójwymiarowe sekwencje konstruktywnych interferencji w stanie ustalonym do obrazowania struktur drobnych np. kręgosłup szyjny, ucho wewnętrzne (FIESTA-C, 3D CISS lub odpowiednio do nomenklatury producenta) - Szybka sekwencja 3D TSE optymalizowana do badań mózgu, która może być wykorzystywana w 3 głównych smakach: jako FLAIR, jako T2w oraz Dual IR skan. - Tryb pracy cewek gradientowych redukujący natężenie dźwięku poprzez zmniejszenie amplitudy i/lub prędkości narastania gradientów Parametry obrazowania 63. Min FoV we wszystkich osiach Max.1 cm 64. Max FoV w osiach x, y,z Min. 45 cm;

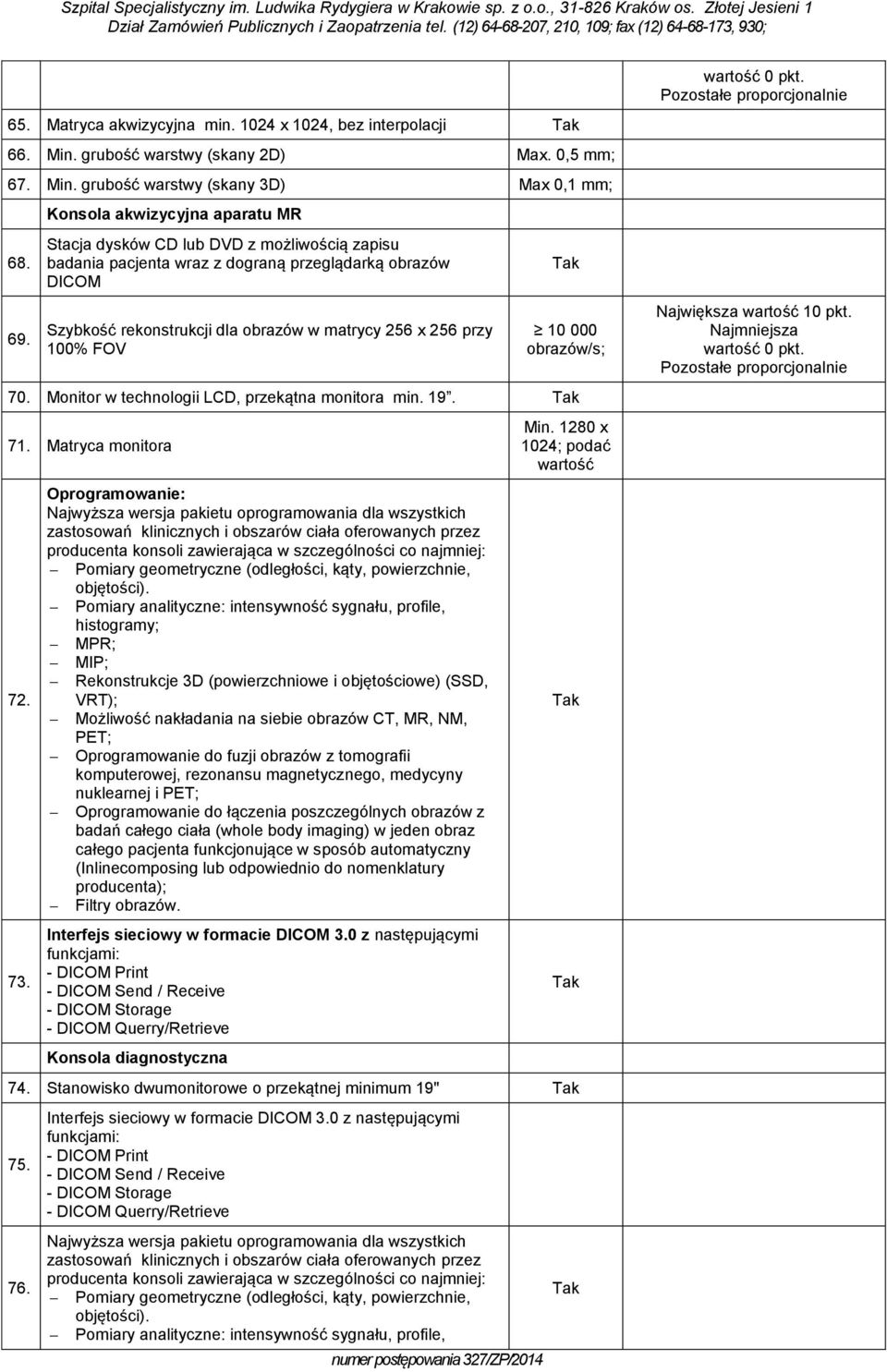

12 65. Matryca akwizycyjna min x 1024, bez interpolacji 66. Min. grubość warstwy (skany 2D) Max. 0,5 mm; 67. Min. grubość warstwy (skany 3D) Max 0,1 mm; Konsola akwizycyjna aparatu MR 68. Stacja dysków CD lub DVD z możliwością zapisu badania pacjenta wraz z dograną przeglądarką obrazów DICOM 69. Szybkość rekonstrukcji dla obrazów w matrycy 256 x 256 przy 100% FOV obrazów/s; 70. Monitor w technologii LCD, przekątna monitora min Matryca monitora Oprogramowanie: Najwyższa wersja pakietu oprogramowania dla wszystkich zastosowań klinicznych i obszarów ciała oferowanych przez producenta konsoli zawierająca w szczególności co najmniej: Pomiary geometryczne (odległości, kąty, powierzchnie, objętości). Pomiary analityczne: intensywność sygnału, profile, histogramy; MPR; MIP; Rekonstrukcje 3D (powierzchniowe i objętościowe) (SSD, VRT); Możliwość nakładania na siebie obrazów CT, MR, NM, PET; Oprogramowanie do fuzji obrazów z tomografii komputerowej, rezonansu magnetycznego, medycyny nuklearnej i PET; Oprogramowanie do łączenia poszczególnych obrazów z badań całego ciała (whole body imaging) w jeden obraz całego pacjenta funkcjonujące w sposób automatyczny (Inlinecomposing lub odpowiednio do nomenklatury producenta); Filtry obrazów. Interfejs sieciowy w formacie DICOM 3.0 z następującymi funkcjami: - DICOM Print - DICOM Send / Receive - DICOM Storage - DICOM Querry/Retrieve Konsola diagnostyczna Min x 1024; podać wartość 74. Stanowisko dwumonitorowe o przekątnej minimum 19" Interfejs sieciowy w formacie DICOM 3.0 z następującymi funkcjami: - DICOM Print - DICOM Send / Receive - DICOM Storage - DICOM Querry/Retrieve Najwyższa wersja pakietu oprogramowania dla wszystkich zastosowań klinicznych i obszarów ciała oferowanych przez producenta konsoli zawierająca w szczególności co najmniej: Pomiary geometryczne (odległości, kąty, powierzchnie, objętości). Pomiary analityczne: intensywność sygnału, profile,

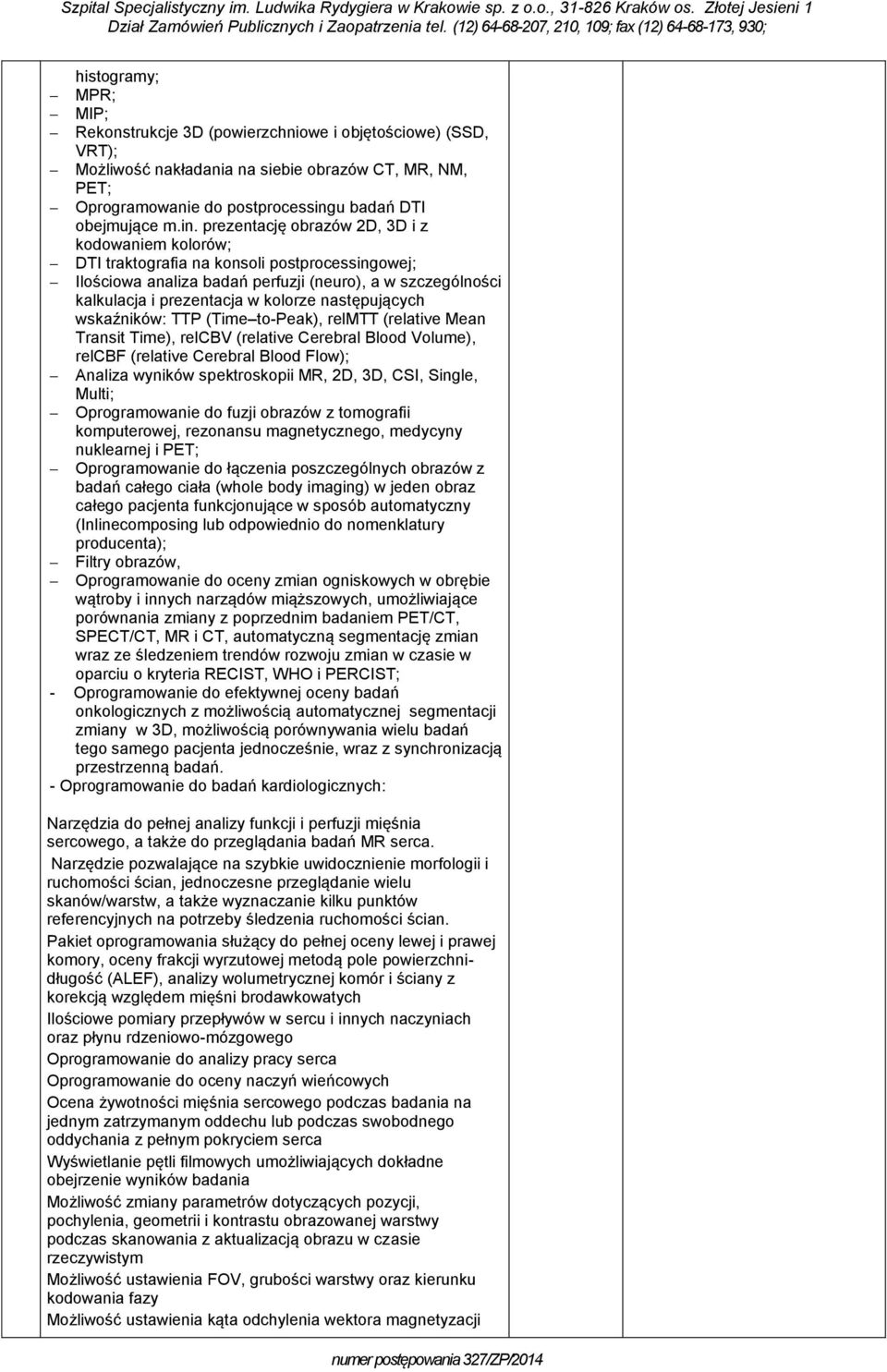

13 histogramy; MPR; MIP; Rekonstrukcje 3D (powierzchniowe i objętościowe) (SSD, VRT); Możliwość nakładania na siebie obrazów CT, MR, NM, PET; Oprogramowanie do postprocessingu badań DTI obejmujące m.in. prezentację obrazów 2D, 3D i z kodowaniem kolorów; DTI traktografia na konsoli postprocessingowej; Ilościowa analiza badań perfuzji (neuro), a w szczególności kalkulacja i prezentacja w kolorze następujących wskaźników: TTP (Time to-peak), relmtt (relative Mean Transit Time), relcbv (relative Cerebral Blood Volume), relcbf (relative Cerebral Blood Flow); Analiza wyników spektroskopii MR, 2D, 3D, CSI, Single, Multi; Oprogramowanie do fuzji obrazów z tomografii komputerowej, rezonansu magnetycznego, medycyny nuklearnej i PET; Oprogramowanie do łączenia poszczególnych obrazów z badań całego ciała (whole body imaging) w jeden obraz całego pacjenta funkcjonujące w sposób automatyczny (Inlinecomposing lub odpowiednio do nomenklatury producenta); Filtry obrazów, Oprogramowanie do oceny zmian ogniskowych wątroby i innych narządów miąższowych, umożliwiające porównania zmiany z poprzednim badaniem PET/CT, SPECT/CT, MR i CT, automatyczną segmentację zmian wraz ze śledzeniem trendów rozwoju zmian w czasie w oparciu o kryteria RECIST, WHO i PERCIST; - Oprogramowanie do efektywnej oceny badań onkologicznych z możliwością automatycznej segmentacji zmiany w 3D, możliwością porównywania wielu badań tego samego pacjenta jednocześnie, wraz z synchronizacją przestrzenną badań. - Oprogramowanie do badań kardiologicznych: Narzędzia do pełnej analizy funkcji i perfuzji mięśnia sercowego, a także do przeglądania badań MR serca. Narzędzie pozwalające na szybkie uwidocznienie morfologii i ruchomości ścian, jednoczesne przeglądanie wielu skanów/warstw, a także wyznaczanie kilku punktów referencyjnych na potrzeby śledzenia ruchomości ścian. Pakiet oprogramowania służący do pełnej oceny lewej i prawej komory, oceny frakcji wyrzutowej metodą pole powierzchnidługość (ALEF), analizy wolumetrycznej komór i ściany z korekcją względem mięśni brodawkowatych Ilościowe pomiary przepływów w sercu i innych naczyniach oraz płynu rdzeniowo-mózgowego Oprogramowanie do analizy pracy serca Oprogramowanie do oceny naczyń wieńcowych Ocena żywotności mięśnia sercowego podczas badania na jednym zatrzymanym oddechu lub podczas swobodnego oddychania z pełnym pokryciem serca Wyświetlanie pętli filmowych umożliwiających dokładne obejrzenie wyników badania Możliwość zmiany parametrów dotyczących pozycji, pochylenia, geometrii i kontrastu obrazowanej warstwy podczas skanowania z aktualizacją obrazu w czasie rzeczywistym Możliwość ustawienia FOV, grubości warstwy oraz kierunku kodowania fazy Możliwość ustawienia kąta odchylenia wektora magnetyzacji

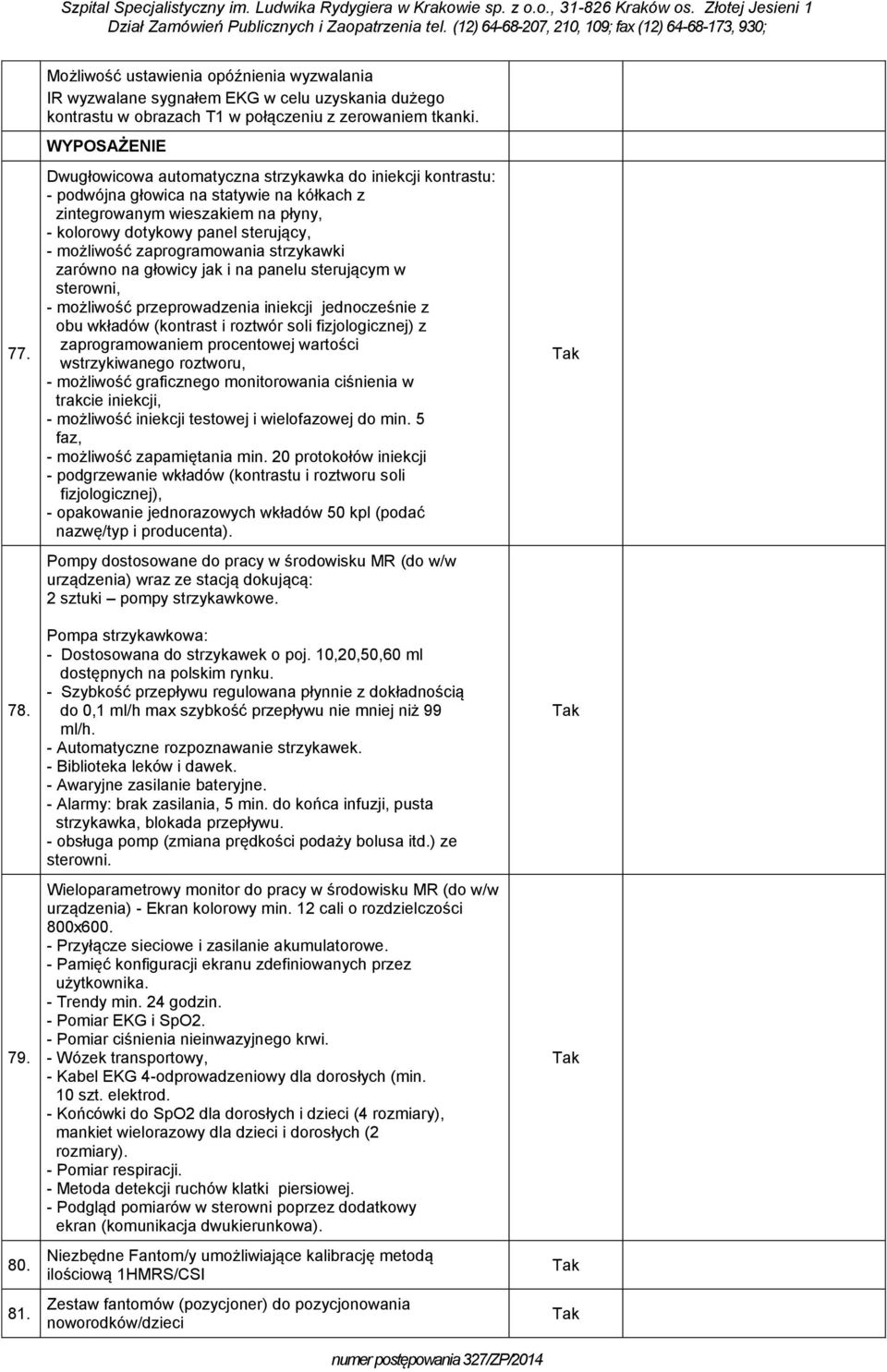

14 Możliwość ustawienia opóźnienia wyzwalania IR wyzwalane sygnałem EKG w celu uzyskania dużego kontrastu w obrazach T1 w połączeniu z zerowaniem tkanki. WYPOSAŻENIE Dwugłowicowa automatyczna strzykawka do iniekcji kontrastu: - podwójna głowica na statywie na kółkach z zintegrowanym wieszakiem na płyny, - kolorowy dotykowy panel sterujący, - możliwość zaprogramowania strzykawki zarówno na głowicy jak i na panelu sterującym w sterowni, - możliwość przeprowadzenia iniekcji jednocześnie z obu wkładów (kontrast i roztwór soli fizjologicznej) z zaprogramowaniem procentowej wartości wstrzykiwanego roztworu, - możliwość graficznego monitorowania ciśnienia w trakcie iniekcji, - możliwość iniekcji testowej i wielofazowej do min. 5 faz, - możliwość zapamiętania min. 20 protokołów iniekcji - podgrzewanie wkładów (kontrastu i roztworu soli fizjologicznej), - opakowanie jednorazowych wkładów 50 kpl (podać nazwę/typ i producenta). Pompy dostosowane do pracy w środowisku MR (do w/w urządzenia) wraz ze stacją dokującą: 2 sztuki pompy strzykawkowe. Pompa strzykawkowa: - Dostosowana do strzykawek o poj. 10,20,50,60 ml dostępnych na polskim rynku. - Szybkość przepływu regulowana płynnie z dokładnością do 0,1 ml/h max szybkość przepływu nie mniej niż 99 ml/h. - Automatyczne rozpoznawanie strzykawek. - Biblioteka leków i dawek. - Awaryjne zasilanie bateryjne. - Alarmy: brak zasilania, 5 min. do końca infuzji, pusta strzykawka, blokada przepływu. - obsługa pomp (zmiana prędkości podaży bolusa itd.) ze sterowni. Wieloparametrowy monitor do pracy w środowisku MR (do w/w urządzenia) - Ekran kolorowy min. 12 cali o rozdzielczości 800x Przyłącze sieciowe i zasilanie akumulatorowe. - Pamięć konfiguracji ekranu zdefiniowanych przez użytkownika. - Trendy min. 24 godzin. - Pomiar EKG i SpO2. - Pomiar ciśnienia nieinwazyjnego krwi. - Wózek transportowy, - Kabel EKG 4-odprowadzeniowy dla dorosłych (min. 10 szt. elektrod. - Końcówki do SpO2 dla dorosłych i dzieci (4 rozmiary), mankiet wielorazowy dla dzieci i dorosłych (2 rozmiary). - Pomiar respiracji. - Metoda detekcji ruchów klatki piersiowej. - Podgląd pomiarów w sterowni poprzez dodatkowy ekran (komunikacja dwukierunkowa). Niezbędne Fantom/y umożliwiające kalibrację metodą ilościową 1HMRS/CSI Zestaw fantomów (pozycjoner) do pozycjonowania noworodków/dzieci

15 82. WYMAGANIA INSTALACYJNE I INNE Współpraca przy podłączaniu aparatu do szpitalnego systemu RIS/PACS 83. Gwarancja min 12 mies. wraz z bezpłatnymi przeglądami Wykonawca wykona wszelkie inne pomiary, projekty, badania i oznakowanie pomieszczeń zgodnie z aktualnymi przepisami oraz przeprowadzi stosowne próby i odbiory, na swój koszt. Szkolenie techniczno-aplikacyjne w miejscu instalacji dla lekarzy i techników w wymiarze min. 2 dni po 8 godzin oraz dla pracowników Działu Aparatury Medycznej, potwierdzone odpowiednim dokumentem. Szkolenie techniczno-aplikacyjne w miejscu referencyjnym dla lekarzy i techników w wymiarze min. 2 dni po 6 godzin. 86. Instrukcja obsługi w języku polskim (przy dostawie) Dokumentacja DTR (załączyć dokumentacja musi zawierać niezbędne informacje dla firmy remontującej pomieszczenie.) Uzupełnienie helu w magnesie do poziomu maksymalnego zalecanego przez producenta, przed przekazaniem uruchomionego aparatu zamawiającemu. (w cenie oferty). 89. Niemagnetyczna gaśnica 90. Wykonanie dokumentacji dot. klatki Faradaya oraz dostawa i montaż klatki Faradaya. Wykonanie w klatce Faradaya przepustów na instalację gazów medycznych. Wykonanie niezbędnych prac wykończeniowych zgodnie z ustaleniami z Zamawiającym oraz z aktualnymi przepisami. Podłoga klatki Faradaya musi być na równi z podłogą pomieszczenia przygotowania pacjenta. Zamawiający dopuści zamontowanie uszczelki wygłuszającej która jest około 10 mm wyżej od posadzki znajdującej się na zewnątrz. 91. Wykonanie instalacji zrzutu awaryjnego helu. 92. Detektor implantów metalowych (ręczny) 93. Instalacja wody lodowej do pomieszczenia technicznego o parametrach C, po stronie Zamawiającego 94. Dostawa niezbędnych urządzeń do pracy urządzenia 95. Dostawa, rozładunek, transport i instalacja urządzenia w skazane miejsce (zalecana wizja lokalna). Podpis upoważnionego przedstawiciela Wykonawcy
