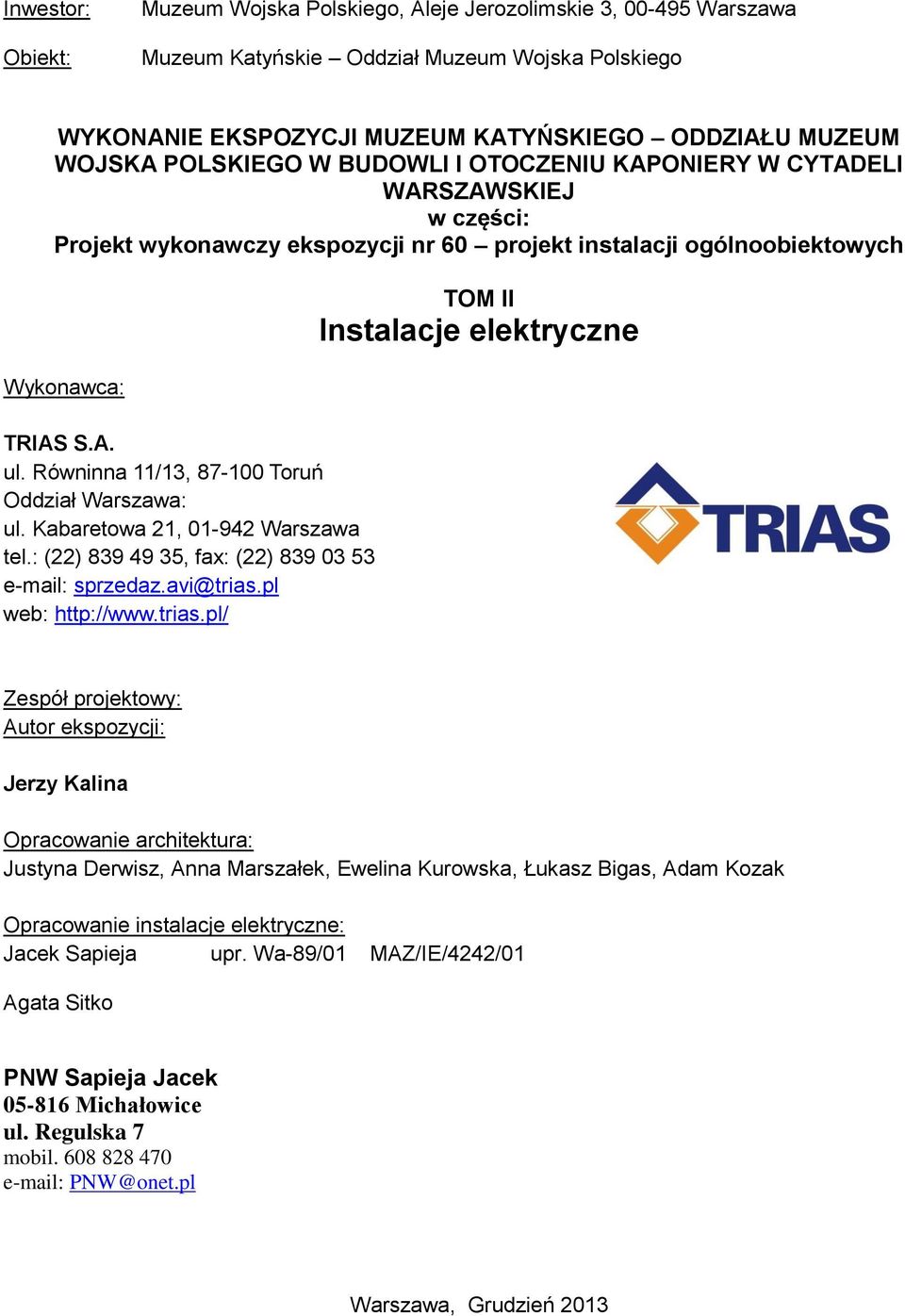

1 Inwestor: Obiekt: Muzeum Wojska Polskiego, Aleje Jerozolimskie 3, Warszawa Muzeum Katyńskie Oddział Muzeum Wojska Polskiego WYKONANIE EKSPOZYCJI MUZEUM KATYŃSKIEGO ODDZIAŁU MUZEUM WOJSKA POLSKIEGO W BUDOWLI I OTOCZENIU KAPONIERY W CYTADELI WARSZAWSKIEJ w części: Projekt wykonawczy ekspozycji nr 60 projekt instalacji ogólnoobiektowych Wykonawca: TRIAS S.A. ul. Równinna 11/13, Toruń Oddział Warszawa: ul. Kabaretowa 21, Warszawa tel.: (22) , fax: (22) sprzedaz.avi@trias.pl web: TOM II Instalacje elektryczne Zespół projektowy: Autor ekspozycji: Jerzy Kalina Opracowanie architektura: Justyna Derwisz, Anna Marszałek, Ewelina Kurowska, Łukasz Bigas, Adam Kozak Opracowanie instalacje elektryczne: Jacek Sapieja upr. Wa-89/01 MAZ/IE/4242/01 Agata Sitko PNW Sapieja Jacek Michałowice ul. Regulska 7 mobil PNW@onet.pl Warszawa, Grudzień 2013

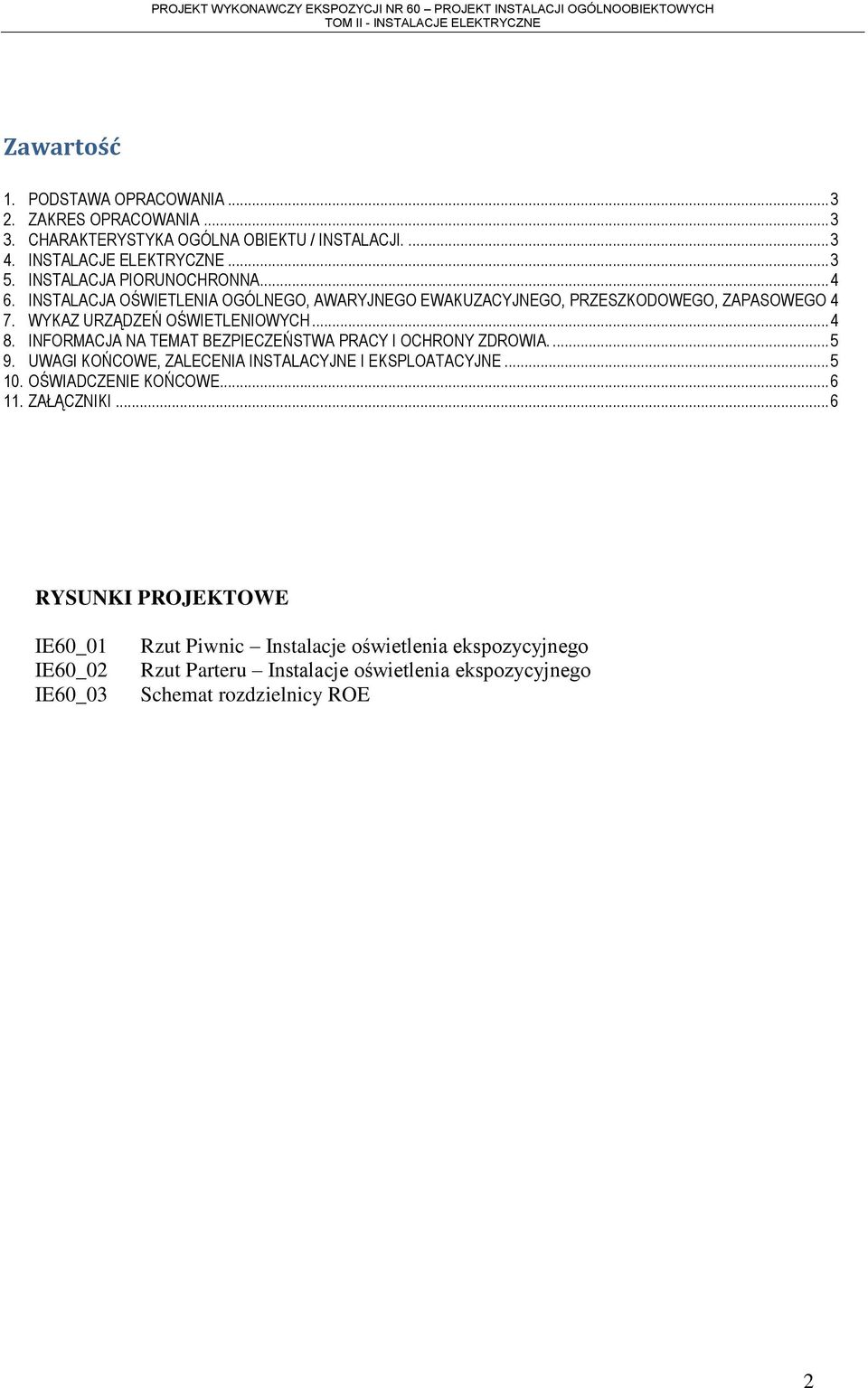

2 Zawartość 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA CHARAKTERYSTYKA OGÓLNA OBIEKTU / INSTALACJI INSTALACJE ELEKTRYCZNE INSTALACJA PIORUNOCHRONNA INSTALACJA OŚWIETLENIA OGÓLNEGO, AWARYJNEGO EWAKUZACYJNEGO, PRZESZKODOWEGO, ZAPASOWEGO 4 7. WYKAZ URZĄDZEŃ OŚWIETLENIOWYCH INFORMACJA NA TEMAT BEZPIECZEŃSTWA PRACY I OCHRONY ZDROWIA UWAGI KOŃCOWE, ZALECENIA INSTALACYJNE I EKSPLOATACYJNE OŚWIADCZENIE KOŃCOWE ZAŁĄCZNIKI... 6 RYSUNKI PROJEKTOWE IE60_01 IE60_02 IE60_03 Rzut Piwnic Instalacje oświetlenia ekspozycyjnego Rzut Parteru Instalacje oświetlenia ekspozycyjnego Schemat rozdzielnicy ROE 2

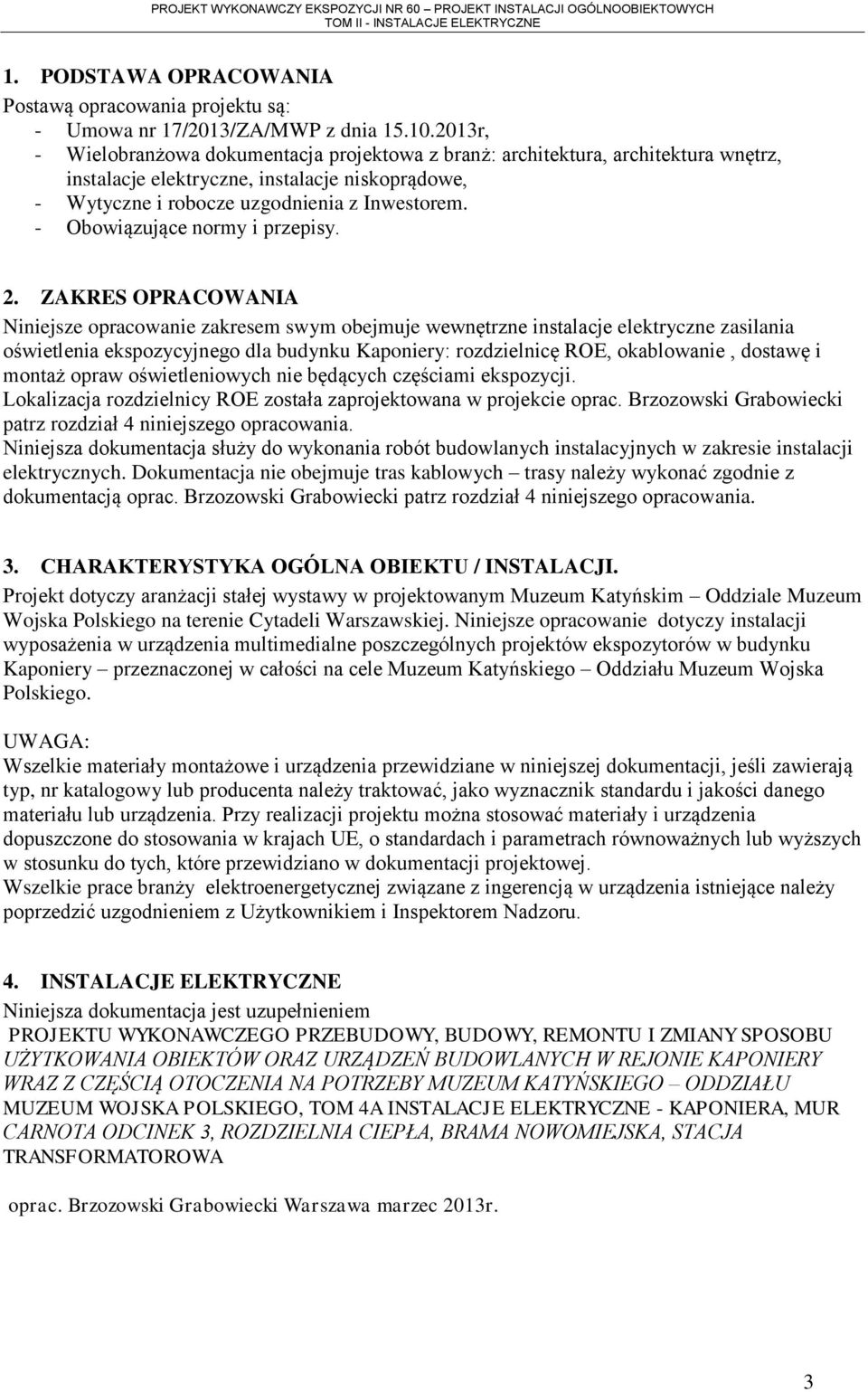

3 1. PODSTAWA OPRACOWANIA Postawą opracowania projektu są: - Umowa nr 17/2013/ZA/MWP z dnia r, - Wielobranżowa dokumentacja projektowa z branż: architektura, architektura wnętrz, instalacje elektryczne, instalacje niskoprądowe, - Wytyczne i robocze uzgodnienia z Inwestorem. - Obowiązujące normy i przepisy. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie zakresem swym obejmuje wewnętrzne instalacje elektryczne zasilania oświetlenia ekspozycyjnego dla budynku Kaponiery: rozdzielnicę ROE, okablowanie, dostawę i montaż opraw oświetleniowych nie będących częściami ekspozycji. Lokalizacja rozdzielnicy ROE została zaprojektowana w projekcie oprac. Brzozowski Grabowiecki patrz rozdział 4 niniejszego opracowania. Niniejsza dokumentacja służy do wykonania robót budowlanych instalacyjnych w zakresie instalacji elektrycznych. Dokumentacja nie obejmuje tras kablowych trasy należy wykonać zgodnie z dokumentacją oprac. Brzozowski Grabowiecki patrz rozdział 4 niniejszego opracowania. 3. CHARAKTERYSTYKA OGÓLNA OBIEKTU / INSTALACJI. Projekt dotyczy aranżacji stałej wystawy w projektowanym Muzeum Katyńskim Oddziale Muzeum Wojska Polskiego na terenie Cytadeli Warszawskiej. Niniejsze opracowanie dotyczy instalacji wyposażenia w urządzenia multimedialne poszczególnych projektów ekspozytorów w budynku Kaponiery przeznaczonej w całości na cele Muzeum Katyńskiego Oddziału Muzeum Wojska Polskiego. UWAGA: Wszelkie materiały montażowe i urządzenia przewidziane w niniejszej dokumentacji, jeśli zawierają typ, nr katalogowy lub producenta należy traktować, jako wyznacznik standardu i jakości danego materiału lub urządzenia. Przy realizacji projektu można stosować materiały i urządzenia dopuszczone do stosowania w krajach UE, o standardach i parametrach równoważnych lub wyższych w stosunku do tych, które przewidziano w dokumentacji projektowej. Wszelkie prace branży elektroenergetycznej związane z ingerencją w urządzenia istniejące należy poprzedzić uzgodnieniem z Użytkownikiem i Inspektorem Nadzoru. 4. INSTALACJE ELEKTRYCZNE Niniejsza dokumentacja jest uzupełnieniem PROJEKTU WYKONAWCZEGO PRZEBUDOWY, BUDOWY, REMONTU I ZMIANY SPOSOBU UŻYTKOWANIA OBIEKTÓW ORAZ URZĄDZEŃ BUDOWLANYCH W REJONIE KAPONIERY WRAZ Z CZĘŚCIĄ OTOCZENIA NA POTRZEBY MUZEUM KATYŃSKIEGO ODDZIAŁU MUZEUM WOJSKA POLSKIEGO, TOM 4A INSTALACJE ELEKTRYCZNE - KAPONIERA, MUR CARNOTA ODCINEK 3, ROZDZIELNIA CIEPŁA, BRAMA NOWOMIEJSKA, STACJA TRANSFORMATOROWA oprac. Brzozowski Grabowiecki Warszawa marzec 2013r. 3

4 W związku z powyższym obowiązują wszelkie dyspozycje zawarte w w.w. projekcie dotyczace w szczególności: zgodności wyceny i robót z dokumentacją projektową, rozwiązań zamiennych, prowadzenia robót budowlanych. Instalacje oświetleniowe ekspozycyjne składać się będą z : opraw sufitowych instalowanych na szynoprzewodach oświetleniowych, opraw ściennych tzw. kanałowych 60W oraz opraw typu HEDERA podświetlających ekspozytory instalowanych na ścianach, pozostałe elementy oświetlenia jak źródła LED, zasilacze, oprawy specjalistyczne w gablotach, wnękach, szczelinach itp. stanowią składniki elementów wystawowych i ekspozycyjnych i nie zostały ujęte w niniejszym opracowaniu. Rozdzielnicę ROE zlokalizowaną na poddaszu w pomieszczeniu 217 Serwerownia UPS+Rozdz.Elek. należy zasilić z rozdzielnicy RGK znajdującej się w tym samym pomieszczeniu. Lokalizacja rozdzielnic jest pokazana na rys 71_K_IE_K_105 opracowania Brzozowski Grabowiecki patrz powyżej w niniejszym rozdziale. Dla potrzeb zasilania oświetlenia w poszczególnych elementach wystawowych przewidziano wypusty zasilające sufitowe, ścienne, podpodłogowe. Z wypustów tych należy na etapie montażu ekspozycji zasilić odbiorniki oświetleniowe poszczególnych elementów ekspozycji. Sterowanie załączaniem oświetlenia ekspozycyjnego odbywać się będzie przy pomocy 2 przycisków oświetleniowych zlokalizowanych na poziomie parteru. Przy pomocy przycisków wyłączane będzie oświetlenie ekspozycyjne na całych kondygnacjach. Regulacja natężenia oświetlenie będzie odbywać się będzie przy pomocy regulatorów wbudowanych w oprawy sufitowe (instalowane na szynoprzewodach oświetleniowych), przy pomocy regulatora w rozdzielnicy ROE dla opraw wiszących obwód A5r. Natężenie oświetlenia zostanie zaprogramowane ręcznie na etapie montażu ekspozycji nie przewiduje urządzeń do zdalnej regulacji natężenia tego oświetlenia. W przypadku opraw Kanałowych L02 poziom natężenia ich oświetlenia zostanie uzyskany poprzez zastosowanie w tych oprawach źródeł światła o wymaganej większej lub mniejszej mocynie większej jednak niż 60W. 5. PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU Opracowanie nie obejmuje przeciwpożarowego wyłącznika prądu. 6. INSTALACJA PIORUNOCHRONNA Opracowanie nie obejmuje instalacji piorunochronnej 7. INSTALACJA OŚWIETLENIA OGÓLNEGO, AWARYJNEGO EWAKUZACYJNEGO, PRZESZKODOWEGO, ZAPASOWEGO Opracowanie nie obejmuje instalacji oświetleniowych ogólnych awaryjnych ewakuacyjnych, zapasowych itp. 8. WYKAZ URZĄDZEŃ OŚWIETLENIOWYCH Lp. Nazwa Oznaczenie Typ 1. Projektor ekspozycyjny LED 930/22W SSP DIM z wbudowanym zasilaczem i indywidualnym ściemniaczem Ilość kpl. L01 DIM ARC2XP SSP Oprawa kanałowa z przesłoną, żar. 60W L02 60W/230V opr. 87 4

5 kanałowa 3. Projektor ekspozycyjny LED 930/22W WFL DIM z wbudowanym zasilaczem i L03 DIM ARC2XP WFL 45 indywidualnym ściemniaczem 4. Projektor ekspozycyjny kadrujący LED 30W FL DIM z wbudowanym zasilaczem i L04 ARCOS3 6 indywidualnym ściemniaczem 5. Oprawa HEDERA LED 49W L06 HEDERA LED 49W EB Przycisk oświetleniowy monostabilny A,B 230V 6A 2 7. Rozdzielnica ROE wg. Rysunku ROE HAGER 1 8. Okablowanie N2XH W wszystkie oprawy ze źródłami światła. 9. INFORMACJA NA TEMAT BEZPIECZEŃSTWA PRACY I OCHRONY ZDROWIA. Instalacje należy wykonywać zgodnie z normami, rozporządzeniami, przepisami BHP i zaleceniami zawartymi w niniejszym projekcie i DTR producenta urządzeń, Należy stosować urządzenia posiadające odpowiednie atesty, Przewody należy układać starannie, aby nie naruszyć istniejących instalacji, Kable prowadzić jak na planach, zachowując jednocześnie koordynację z innymi sieciami, Po wykonaniu robót całość instalacji należy koniecznie przetestować. Wyniki testów należy załączyć do dokumentacji powykonawczej, Po całkowitym uruchomieniu i przetestowaniu systemu należy przeszkolić personel techniczny obsługi, Dopuszcza się zastosowanie urządzeń innych producentów, spełniające założone wymogi techniczne. UWAGA! Wszelkie odstępstwa od niniejszego projektu, po uzgodnieniu z inwestorem, muszą być zaakceptowane przez autora tego projektu, zgodnie z Prawem Budowlanym. 10. UWAGI KOŃCOWE, ZALECENIA INSTALACYJNE I EKSPLOATACYJNE Wszelkie zmiany w konfiguracji sprzętu wymagają akceptacji ze strony Inwestora oraz projektanta. Instalację należy wykonać zgodnie z obowiązującymi normami. Całość prac powinna być wykonana według obowiązujących przepisów oraz norm branżowych. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemów. Szkolenie musi obejmować: - obsługę systemów telekomunikacyjnych, - programowanie i sterowanie zawartością prezentacji multimedialnych Po zakończeniu robót wykonawca zobowiązany jest przekazać dokumentację powykonawczą zawierającą zaktualizowaną część opisową i rysunkową. 5

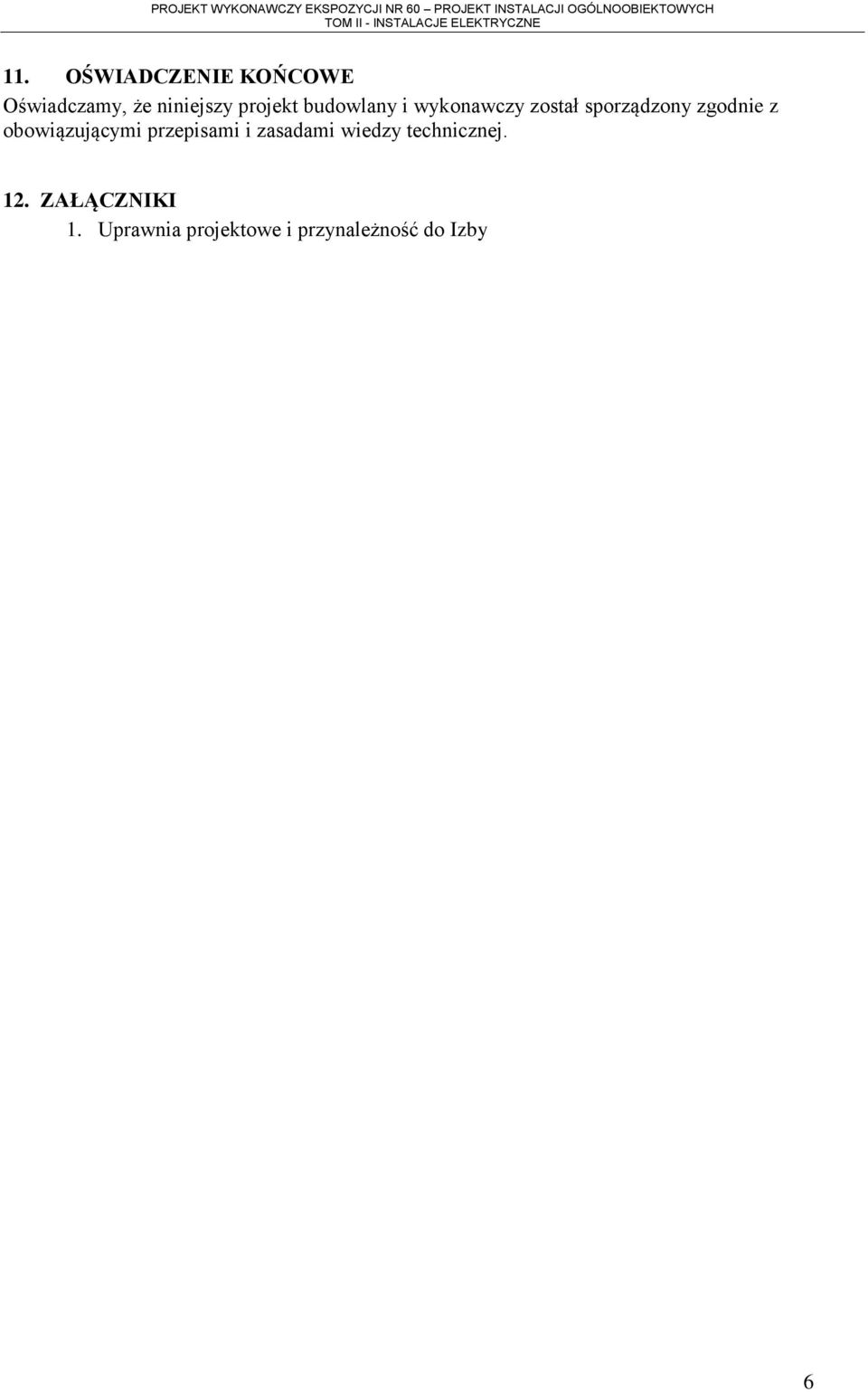

6 11. OŚWIADCZENIE KOŃCOWE Oświadczamy, że niniejszy projekt budowlany i wykonawczy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 12. ZAŁĄCZNIKI 1. Uprawnia projektowe i przynależność do Izby 6

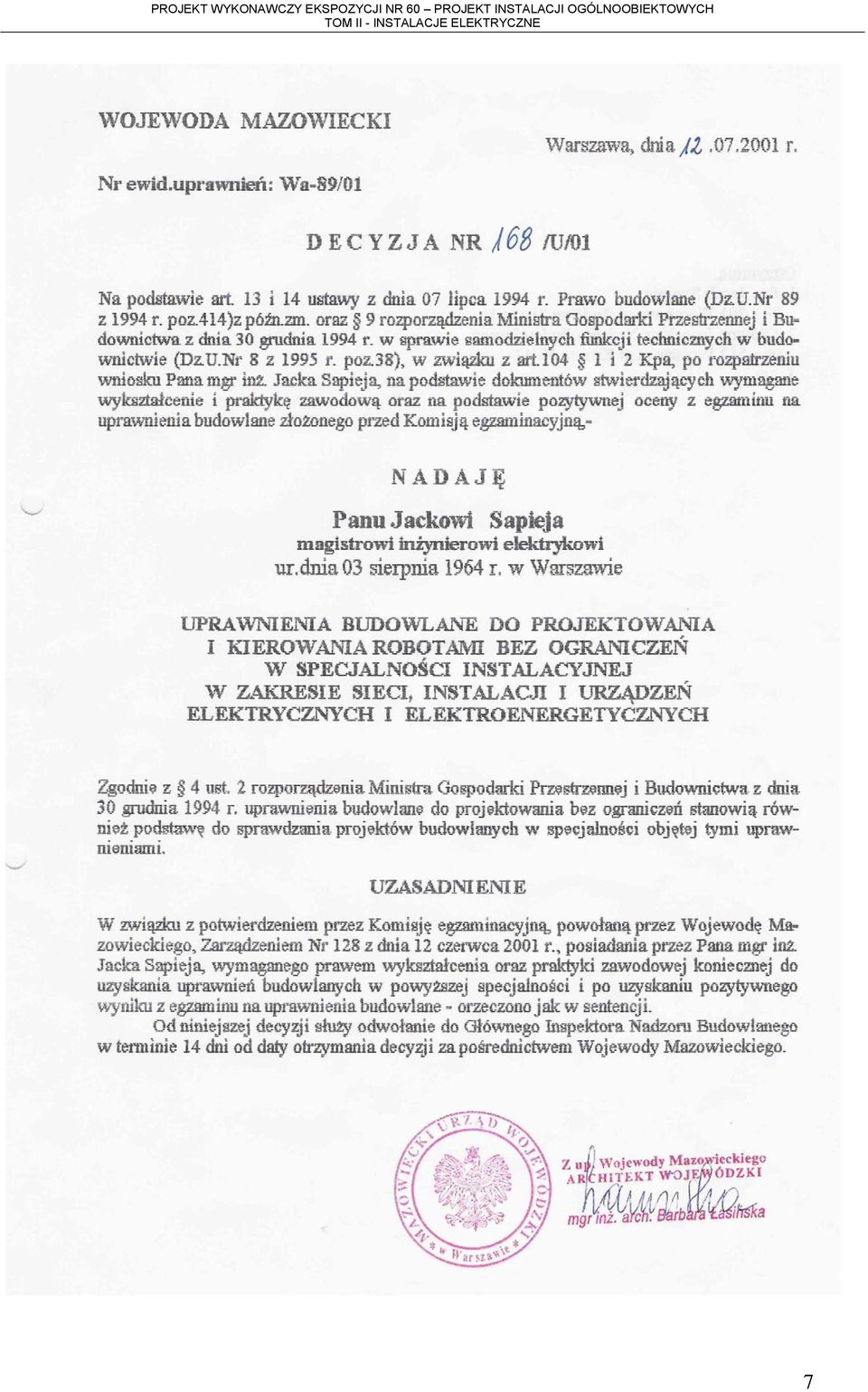

7 7
