1 Porównanie systemów Solid Edge 2D Drafting i AutoCAD

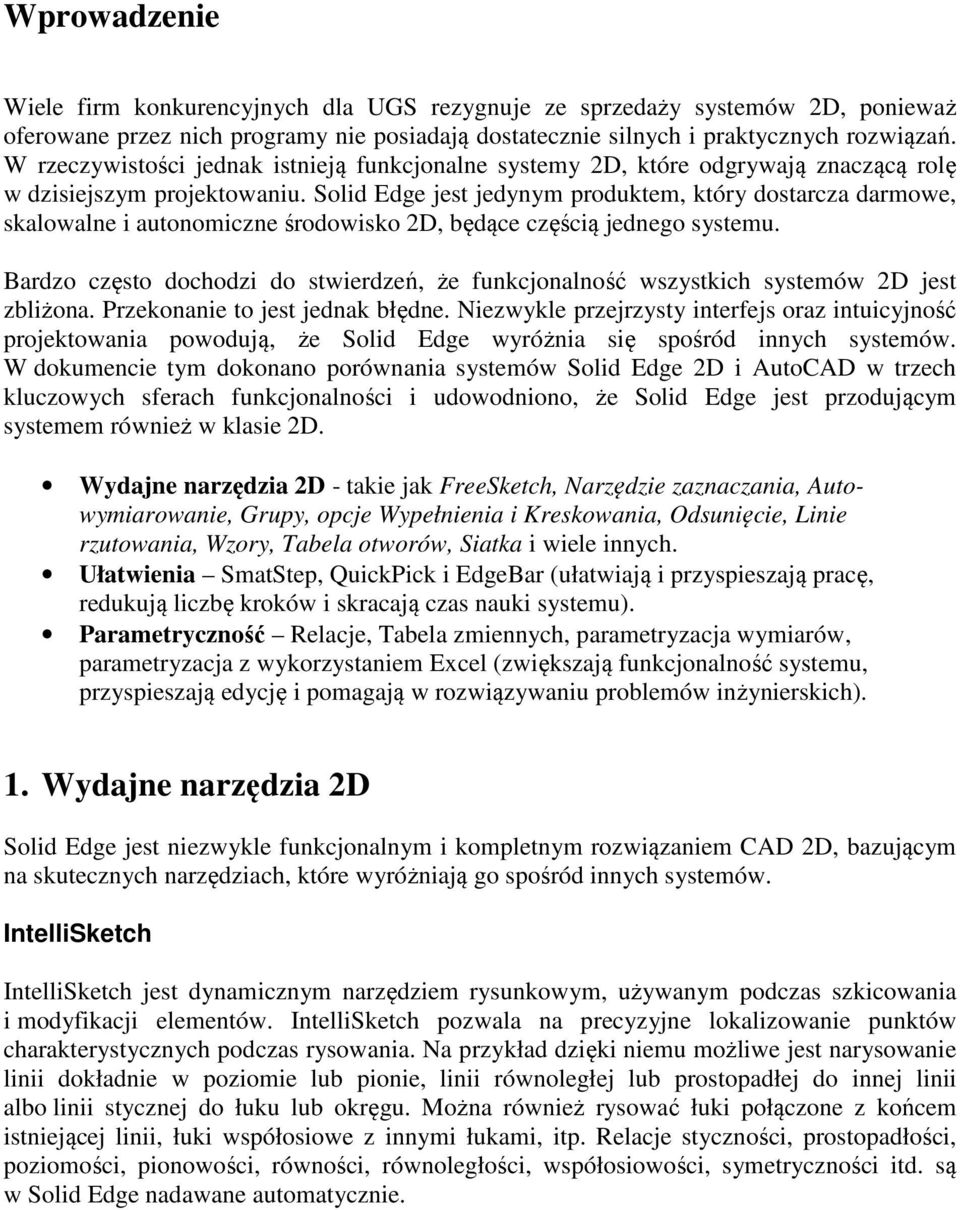

2 Wprowadzenie Wiele firm konkurencyjnych dla UGS rezygnuje ze sprzedaży systemów 2D, ponieważ oferowane przez nich programy nie posiadają dostatecznie silnych i praktycznych rozwiązań. W rzeczywistości jednak istnieją funkcjonalne systemy 2D, które odgrywają znaczącą rolę w dzisiejszym projektowaniu. Solid Edge jest jedynym produktem, który dostarcza darmowe, skalowalne i autonomiczne środowisko 2D, będące częścią jednego systemu. Bardzo często dochodzi do stwierdzeń, że funkcjonalność wszystkich systemów 2D jest zbliżona. Przekonanie to jest jednak błędne. Niezwykle przejrzysty interfejs oraz intuicyjność projektowania powodują, że Solid Edge wyróżnia się spośród innych systemów. W dokumencie tym dokonano porównania systemów Solid Edge 2D i AutoCAD w trzech kluczowych sferach funkcjonalności i udowodniono, że Solid Edge jest przodującym systemem również w klasie 2D. Wydajne narzędzia 2D - takie jak FreeSketch, Narzędzie zaznaczania, Autowymiarowanie, Grupy, opcje Wypełnienia i Kreskowania, Odsunięcie, Linie rzutowania, Wzory, Tabela otworów, Siatka i wiele innych. Ułatwienia SmatStep, QuickPick i EdgeBar (ułatwiają i przyspieszają pracę, redukują liczbę kroków i skracają czas nauki systemu). Parametryczność Relacje, Tabela zmiennych, parametryzacja wymiarów, parametryzacja z wykorzystaniem Excel (zwiększają funkcjonalność systemu, przyspieszają edycję i pomagają w rozwiązywaniu problemów inżynierskich). 1. Wydajne narzędzia 2D Solid Edge jest niezwykle funkcjonalnym i kompletnym rozwiązaniem CAD 2D, bazującym na skutecznych narzędziach, które wyróżniają go spośród innych systemów. IntelliSketch IntelliSketch jest dynamicznym narzędziem rysunkowym, używanym podczas szkicowania i modyfikacji elementów. IntelliSketch pozwala na precyzyjne lokalizowanie punktów charakterystycznych podczas rysowania. Na przykład dzięki niemu możliwe jest narysowanie linii dokładnie w poziomie lub pionie, linii równoległej lub prostopadłej do innej linii albo linii stycznej do łuku lub okręgu. Można również rysować łuki połączone z końcem istniejącej linii, łuki współosiowe z innymi łukami, itp. Relacje styczności, prostopadłości, poziomości, pionowości, równości, równoległości, współosiowości, symetryczności itd. są w Solid Edge nadawane automatycznie.

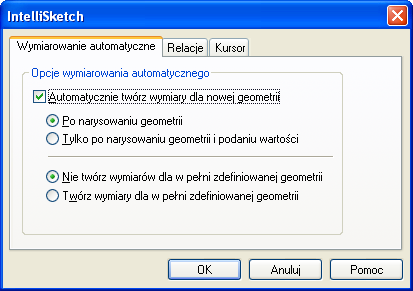

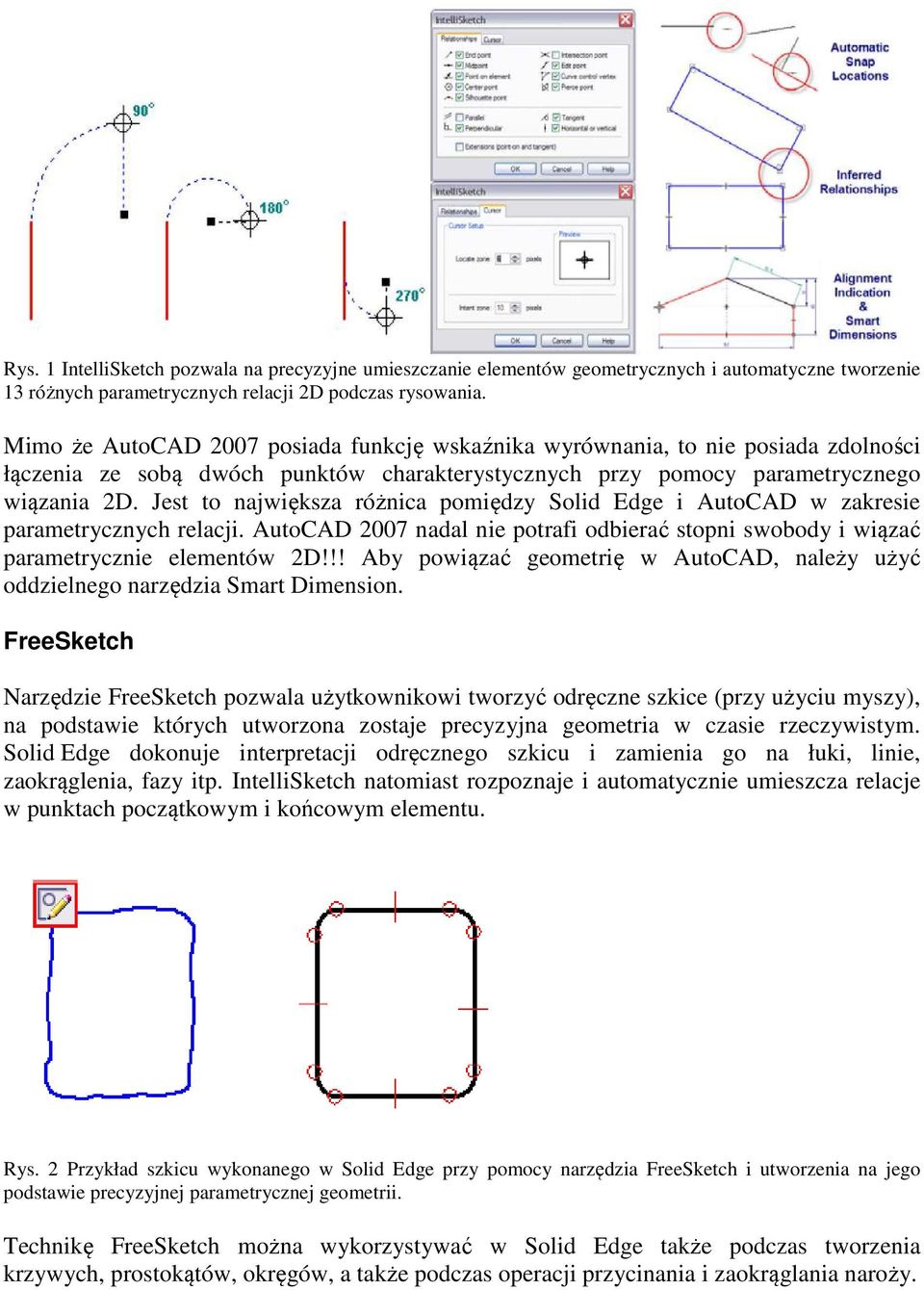

3 Rys. 1 IntelliSketch pozwala na precyzyjne umieszczanie elementów geometrycznych i automatyczne tworzenie 13 różnych parametrycznych relacji 2D podczas rysowania. Mimo że AutoCAD 2007 posiada funkcję wskaźnika wyrównania, to nie posiada zdolności łączenia ze sobą dwóch punktów charakterystycznych przy pomocy parametrycznego wiązania 2D. Jest to największa różnica pomiędzy Solid Edge i AutoCAD w zakresie parametrycznych relacji. AutoCAD 2007 nadal nie potrafi odbierać stopni swobody i wiązać parametrycznie elementów 2D!!! Aby powiązać geometrię w AutoCAD, należy użyć oddzielnego narzędzia Smart Dimension. FreeSketch Narzędzie FreeSketch pozwala użytkownikowi tworzyć odręczne szkice (przy użyciu myszy), na podstawie których utworzona zostaje precyzyjna geometria w czasie rzeczywistym. Solid Edge dokonuje interpretacji odręcznego szkicu i zamienia go na łuki, linie, zaokrąglenia, fazy itp. IntelliSketch natomiast rozpoznaje i automatycznie umieszcza relacje w punktach początkowym i końcowym elementu. Rys. 2 Przykład szkicu wykonanego w Solid Edge przy pomocy narzędzia FreeSketch i utworzenia na jego podstawie precyzyjnej parametrycznej geometrii. Technikę FreeSketch można wykorzystywać w Solid Edge także podczas tworzenia krzywych, prostokątów, okręgów, a także podczas operacji przycinania i zaokrąglania naroży.

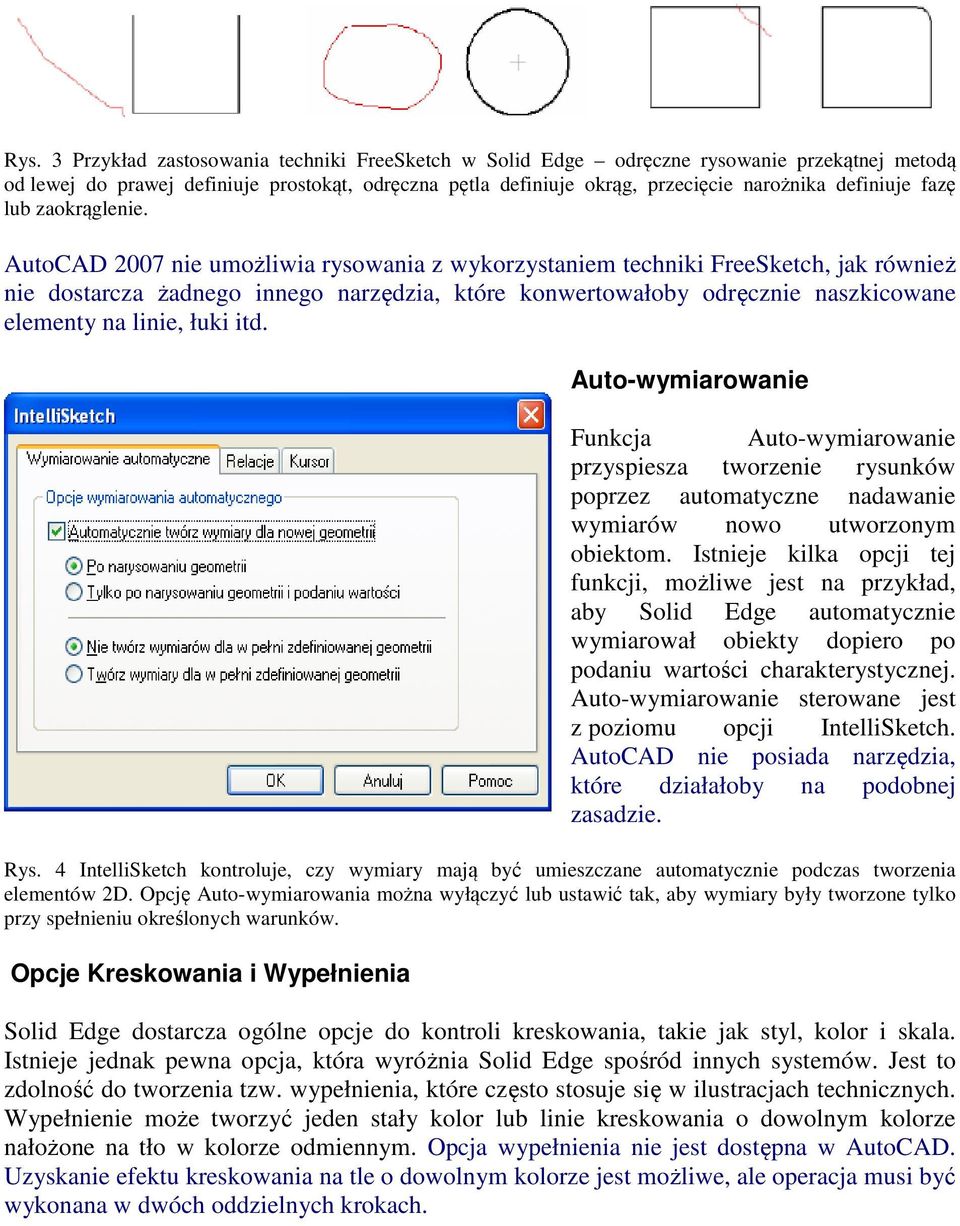

4 Rys. 3 Przykład zastosowania techniki FreeSketch w Solid Edge odręczne rysowanie przekątnej metodą od lewej do prawej definiuje prostokąt, odręczna pętla definiuje okrąg, przecięcie narożnika definiuje fazę lub zaokrąglenie. AutoCAD 2007 nie umożliwia rysowania z wykorzystaniem techniki FreeSketch, jak również nie dostarcza żadnego innego narzędzia, które konwertowałoby odręcznie naszkicowane elementy na linie, łuki itd. Auto-wymiarowanie Funkcja Auto-wymiarowanie przyspiesza tworzenie rysunków poprzez automatyczne nadawanie wymiarów nowo utworzonym obiektom. Istnieje kilka opcji tej funkcji, możliwe jest na przykład, aby Solid Edge automatycznie wymiarował obiekty dopiero po podaniu wartości charakterystycznej. Auto-wymiarowanie sterowane jest z poziomu opcji IntelliSketch. AutoCAD nie posiada narzędzia, które działałoby na podobnej zasadzie. Rys. 4 IntelliSketch kontroluje, czy wymiary mają być umieszczane automatycznie podczas tworzenia elementów 2D. Opcję Auto-wymiarowania można wyłączyć lub ustawić tak, aby wymiary były tworzone tylko przy spełnieniu określonych warunków. Opcje Kreskowania i Wypełnienia Solid Edge dostarcza ogólne opcje do kontroli kreskowania, takie jak styl, kolor i skala. Istnieje jednak pewna opcja, która wyróżnia Solid Edge spośród innych systemów. Jest to zdolność do tworzenia tzw. wypełnienia, które często stosuje się w ilustracjach technicznych. Wypełnienie może tworzyć jeden stały kolor lub linie kreskowania o dowolnym kolorze nałożone na tło w kolorze odmiennym. Opcja wypełnienia nie jest dostępna w AutoCAD. Uzyskanie efektu kreskowania na tle o dowolnym kolorze jest możliwe, ale operacja musi być wykonana w dwóch oddzielnych krokach.

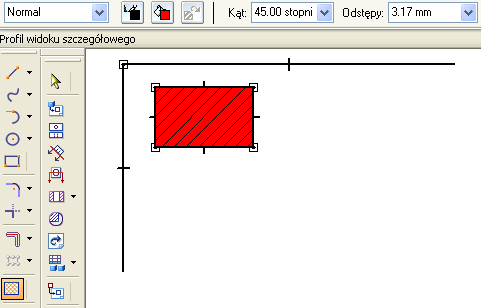

5 Rys. 5 Unikatowa opcja wypełnienia w Solid Edge Polecenie Odsuń Odsuwanie profilu jest bardzo często używane w celu przyspieszenia procesu rysowania. Wiele systemów posiada tę funkcję. Odsunięte linie mogą stanowić granice, linie środkowe itp. W systemie Solid Edge możliwe jest określenie pewnych cech linii odsuniętych w trakcie wykonywania operacji, np. typu linii, koloru, grubości itd. W programie AutoCAD użytkownik może dokonać odsunięcia linii, ale podczas wykonywania operacji nie może zmieniać cech tworzonego obiektu. W AutoCAD nie występuje również opcja wyboru Łańcucha. Użytkownik zmuszony jest zaznaczać każdą linię z osobna, a po operacji odsunięcia wydłużać je lub przycinać w celu uzyskania jednej ciągłej linii. Rys. 6 Podczas operacji odsunięcia profili Solid Edge zdolny jest do zmiany ich parametrów (kolor, styl i grubość), ponadto umożliwia wybór łańcucha linii, co skraca czas wyboru obiektów.

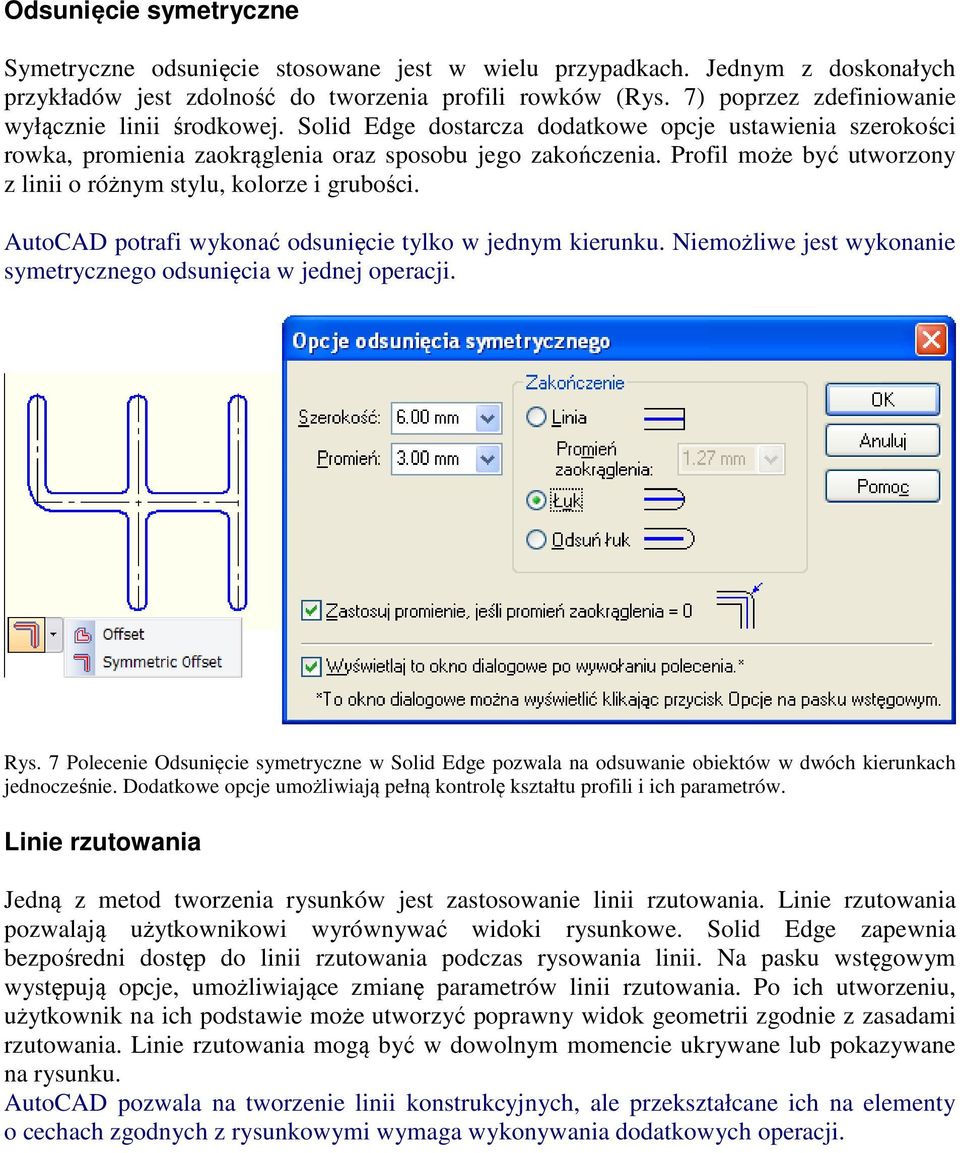

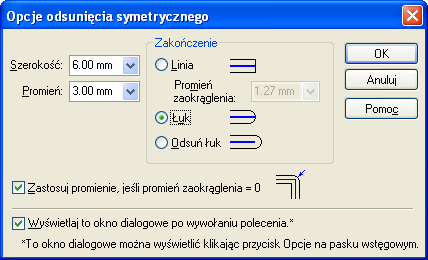

6 Odsunięcie symetryczne Symetryczne odsunięcie stosowane jest w wielu przypadkach. Jednym z doskonałych przykładów jest zdolność do tworzenia profili rowków (Rys. 7) poprzez zdefiniowanie wyłącznie linii środkowej. Solid Edge dostarcza dodatkowe opcje ustawienia szerokości rowka, promienia zaokrąglenia oraz sposobu jego zakończenia. Profil może być utworzony z linii o różnym stylu, kolorze i grubości. AutoCAD potrafi wykonać odsunięcie tylko w jednym kierunku. Niemożliwe jest wykonanie symetrycznego odsunięcia w jednej operacji. Rys. 7 Polecenie Odsunięcie symetryczne w Solid Edge pozwala na odsuwanie obiektów w dwóch kierunkach jednocześnie. Dodatkowe opcje umożliwiają pełną kontrolę kształtu profili i ich parametrów. Linie rzutowania Jedną z metod tworzenia rysunków jest zastosowanie linii rzutowania. Linie rzutowania pozwalają użytkownikowi wyrównywać widoki rysunkowe. Solid Edge zapewnia bezpośredni dostęp do linii rzutowania podczas rysowania linii. Na pasku wstęgowym występują opcje, umożliwiające zmianę parametrów linii rzutowania. Po ich utworzeniu, użytkownik na ich podstawie może utworzyć poprawny widok geometrii zgodnie z zasadami rzutowania. Linie rzutowania mogą być w dowolnym momencie ukrywane lub pokazywane na rysunku. AutoCAD pozwala na tworzenie linii konstrukcyjnych, ale przekształcane ich na elementy o cechach zgodnych z rysunkowymi wymaga wykonywania dodatkowych operacji.

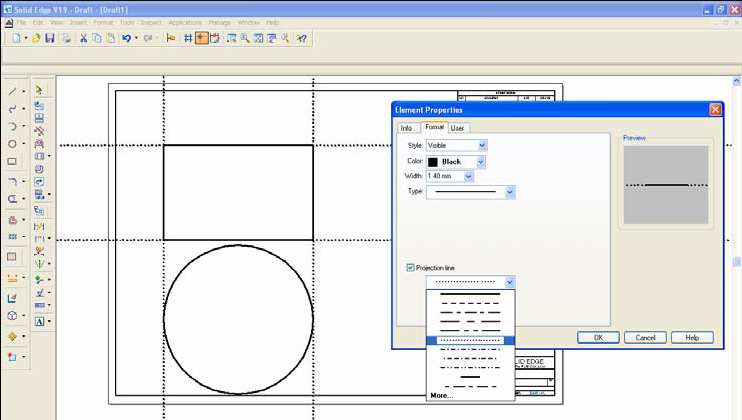

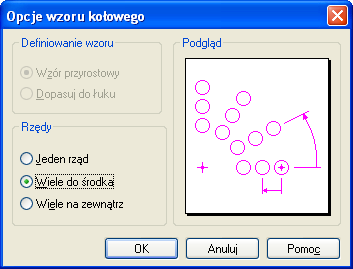

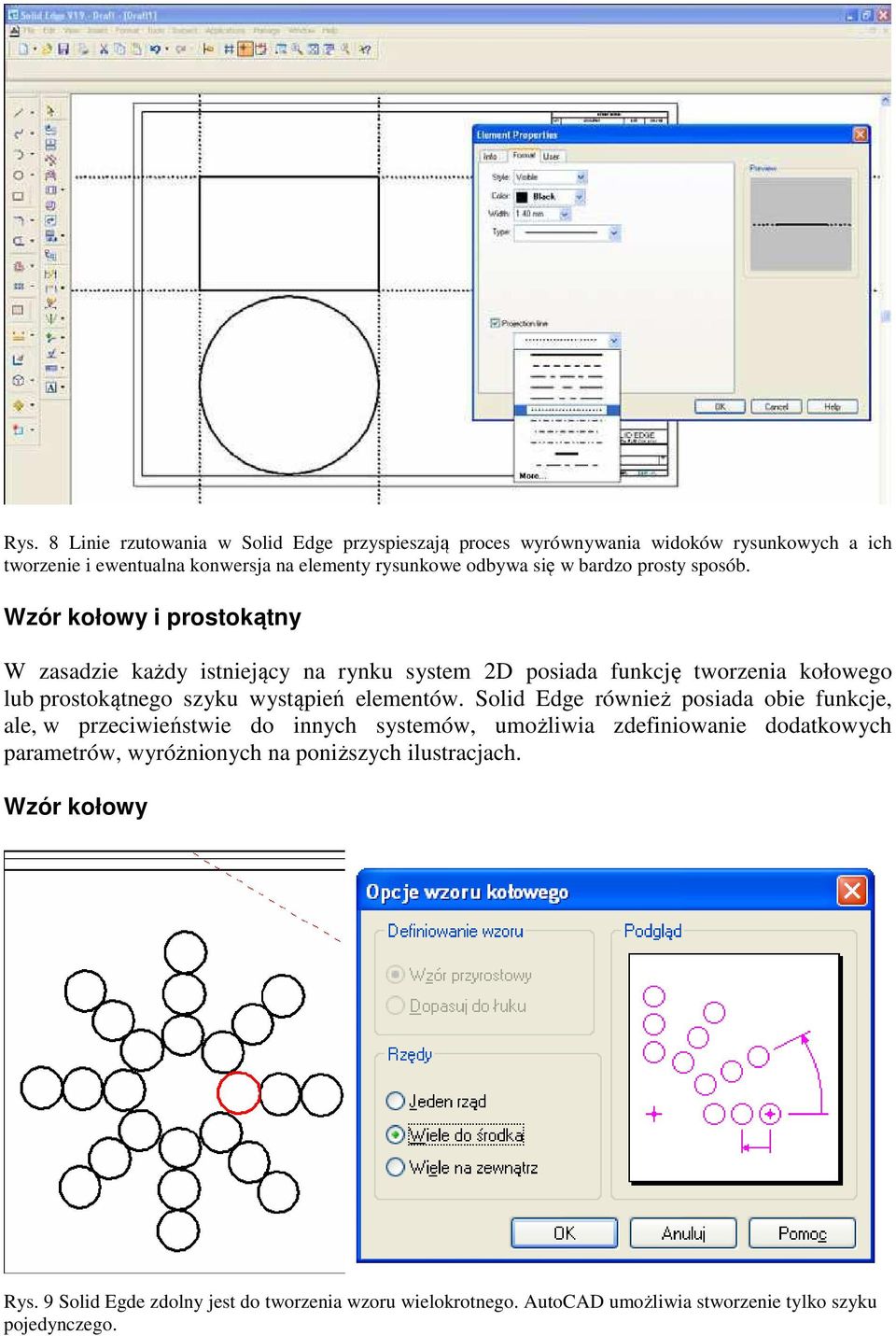

7 Rys. 8 Linie rzutowania w Solid Edge przyspieszają proces wyrównywania widoków rysunkowych a ich tworzenie i ewentualna konwersja na elementy rysunkowe odbywa się w bardzo prosty sposób. Wzór kołowy i prostokątny W zasadzie każdy istniejący na rynku system 2D posiada funkcję tworzenia kołowego lub prostokątnego szyku wystąpień elementów. Solid Edge również posiada obie funkcje, ale, w przeciwieństwie do innych systemów, umożliwia zdefiniowanie dodatkowych parametrów, wyróżnionych na poniższych ilustracjach. Wzór kołowy Rys. 9 Solid Egde zdolny jest do tworzenia wzoru wielokrotnego. AutoCAD umożliwia stworzenie tylko szyku pojedynczego.

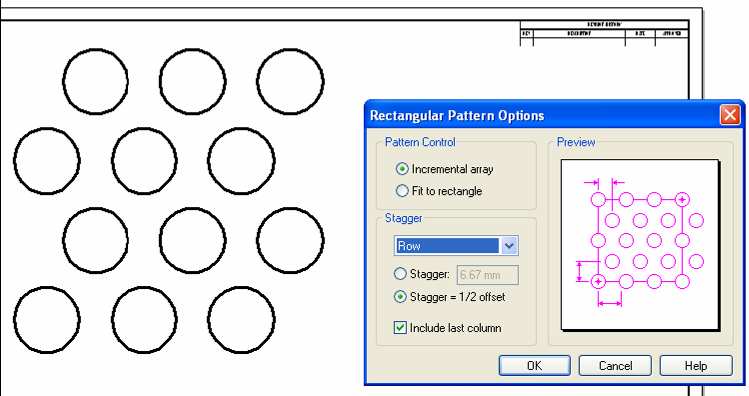

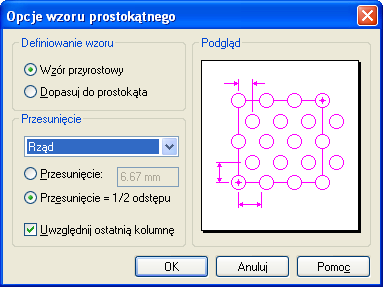

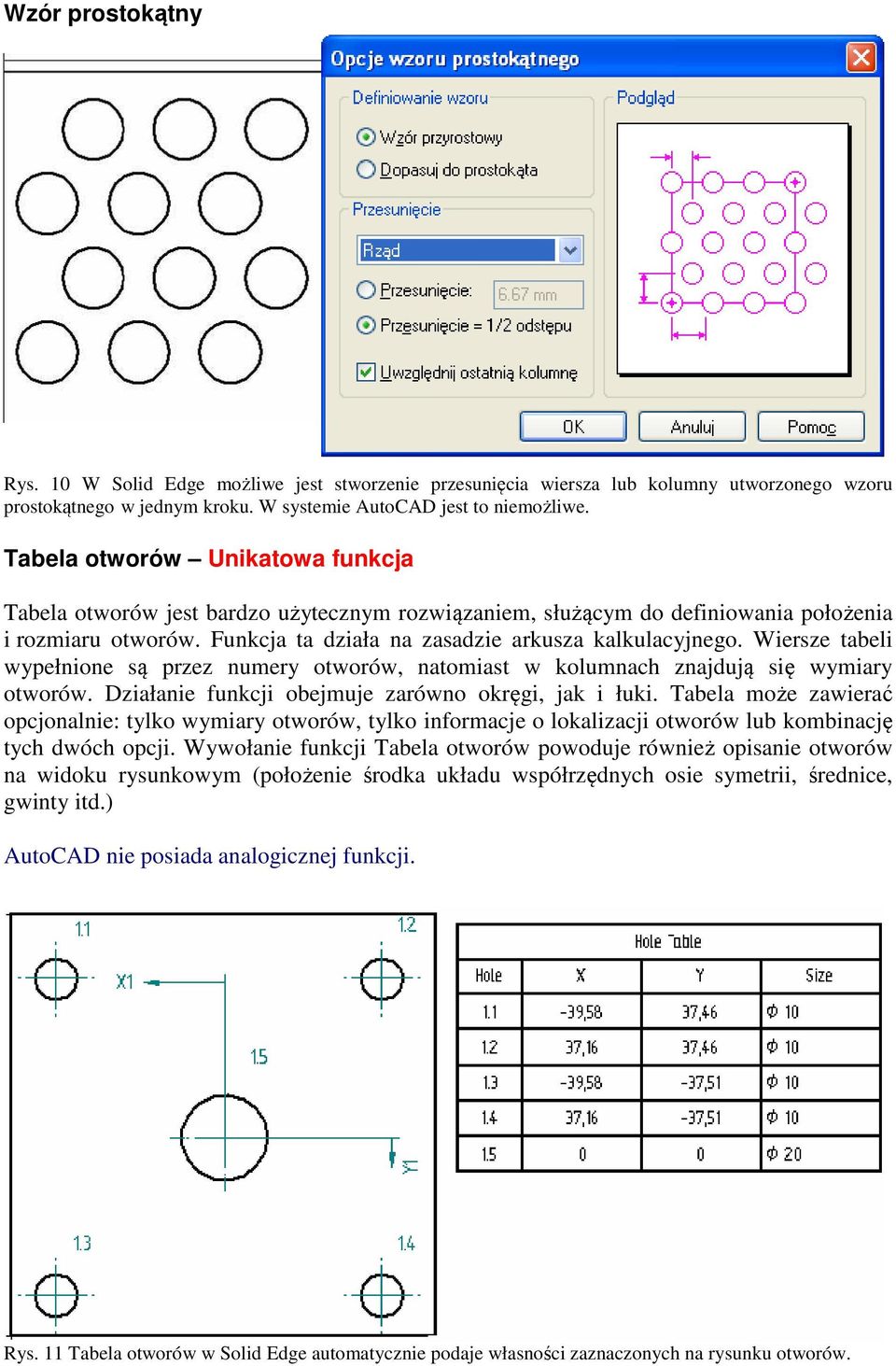

8 Wzór prostokątny Rys. 10 W Solid Edge możliwe jest stworzenie przesunięcia wiersza lub kolumny utworzonego wzoru prostokątnego w jednym kroku. W systemie AutoCAD jest to niemożliwe. Tabela otworów Unikatowa funkcja Tabela otworów jest bardzo użytecznym rozwiązaniem, służącym do definiowania położenia i rozmiaru otworów. Funkcja ta działa na zasadzie arkusza kalkulacyjnego. Wiersze tabeli wypełnione są przez numery otworów, natomiast w kolumnach znajdują się wymiary otworów. Działanie funkcji obejmuje zarówno okręgi, jak i łuki. Tabela może zawierać opcjonalnie: tylko wymiary otworów, tylko informacje o lokalizacji otworów lub kombinację tych dwóch opcji. Wywołanie funkcji Tabela otworów powoduje również opisanie otworów na widoku rysunkowym (położenie środka układu współrzędnych osie symetrii, średnice, gwinty itd.) AutoCAD nie posiada analogicznej funkcji. Rys. 11 Tabela otworów w Solid Edge automatycznie podaje własności zaznaczonych na rysunku otworów.

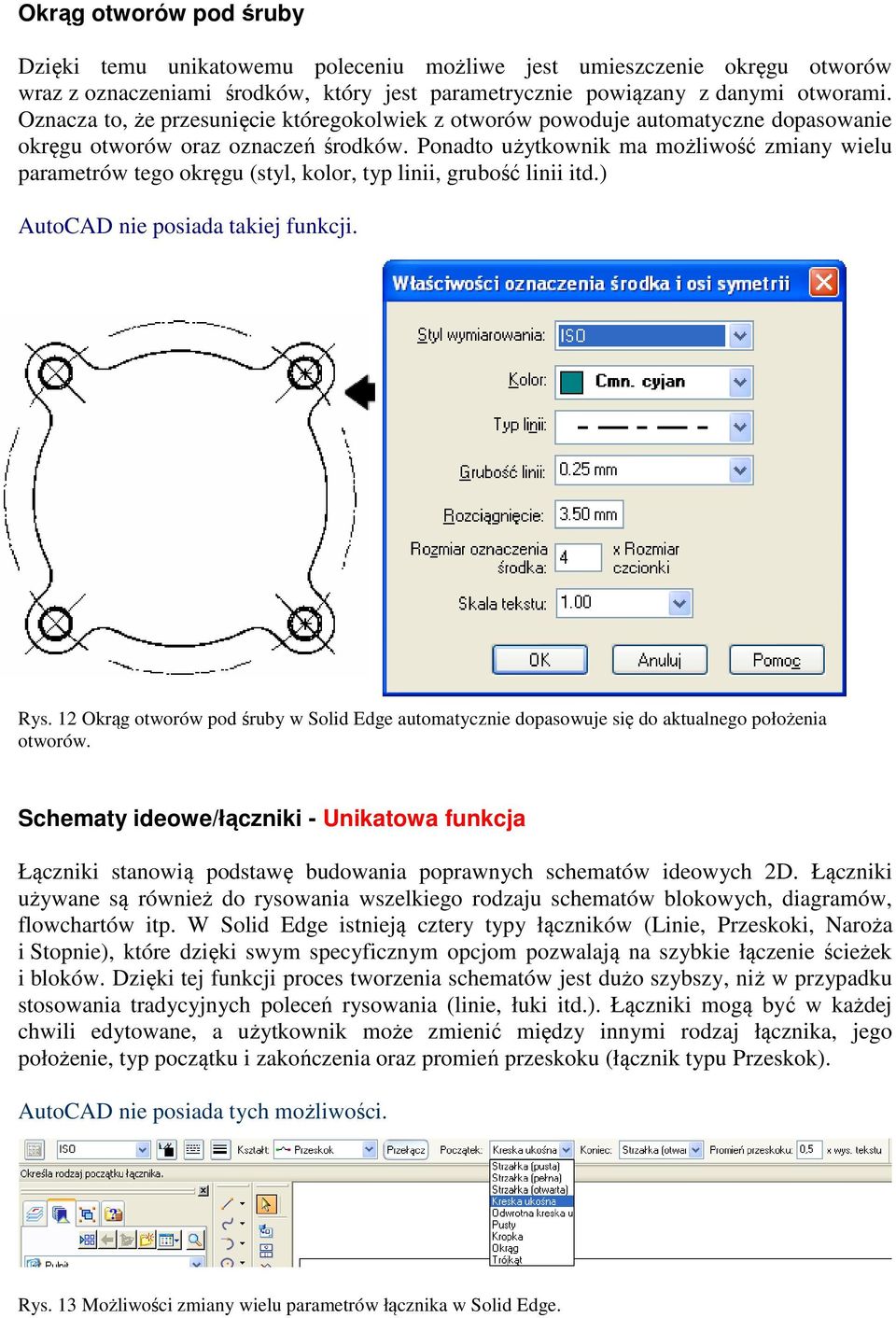

9 Okrąg otworów pod śruby Dzięki temu unikatowemu poleceniu możliwe jest umieszczenie okręgu otworów wraz z oznaczeniami środków, który jest parametrycznie powiązany z danymi otworami. Oznacza to, że przesunięcie któregokolwiek z otworów powoduje automatyczne dopasowanie okręgu otworów oraz oznaczeń środków. Ponadto użytkownik ma możliwość zmiany wielu parametrów tego okręgu (styl, kolor, typ linii, grubość linii itd.) AutoCAD nie posiada takiej funkcji. Rys. 12 Okrąg otworów pod śruby w Solid Edge automatycznie dopasowuje się do aktualnego położenia otworów. Schematy ideowe/łączniki - Unikatowa funkcja Łączniki stanowią podstawę budowania poprawnych schematów ideowych 2D. Łączniki używane są również do rysowania wszelkiego rodzaju schematów blokowych, diagramów, flowchartów itp. W Solid Edge istnieją cztery typy łączników (Linie, Przeskoki, Naroża i Stopnie), które dzięki swym specyficznym opcjom pozwalają na szybkie łączenie ścieżek i bloków. Dzięki tej funkcji proces tworzenia schematów jest dużo szybszy, niż w przypadku stosowania tradycyjnych poleceń rysowania (linie, łuki itd.). Łączniki mogą być w każdej chwili edytowane, a użytkownik może zmienić między innymi rodzaj łącznika, jego położenie, typ początku i zakończenia oraz promień przeskoku (łącznik typu Przeskok). AutoCAD nie posiada tych możliwości. Rys. 13 Możliwości zmiany wielu parametrów łącznika w Solid Edge.

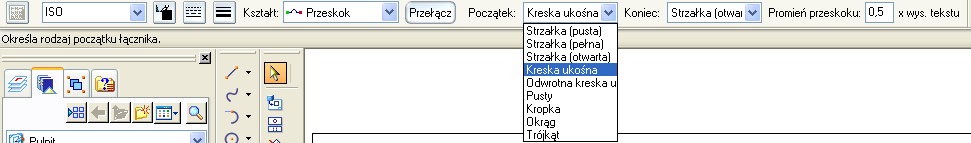

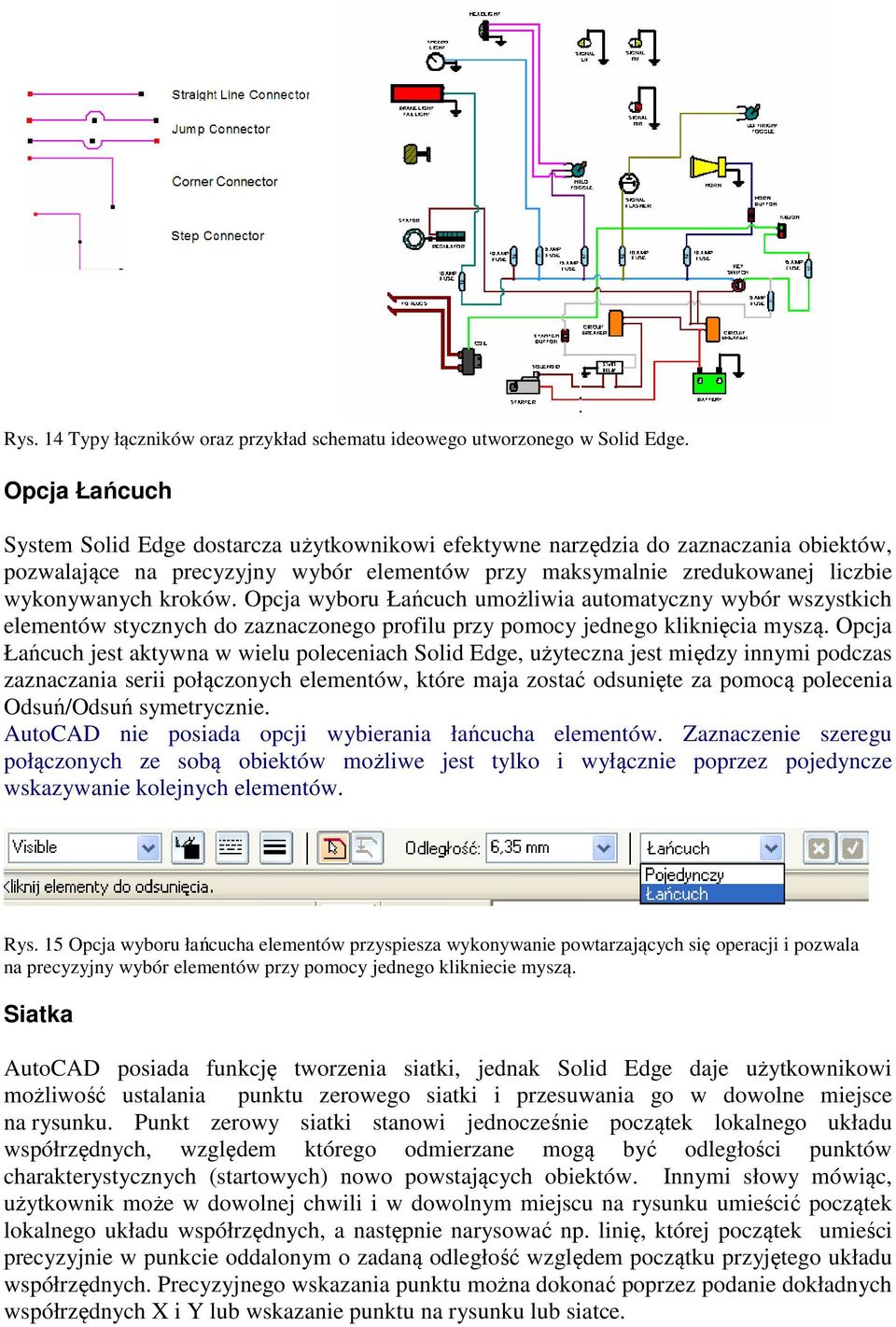

10 Rys. 14 Typy łączników oraz przykład schematu ideowego utworzonego w Solid Edge. Opcja Łańcuch System Solid Edge dostarcza użytkownikowi efektywne narzędzia do zaznaczania obiektów, pozwalające na precyzyjny wybór elementów przy maksymalnie zredukowanej liczbie wykonywanych kroków. Opcja wyboru Łańcuch umożliwia automatyczny wybór wszystkich elementów stycznych do zaznaczonego profilu przy pomocy jednego kliknięcia myszą. Opcja Łańcuch jest aktywna w wielu poleceniach Solid Edge, użyteczna jest między innymi podczas zaznaczania serii połączonych elementów, które maja zostać odsunięte za pomocą polecenia Odsuń/Odsuń symetrycznie. AutoCAD nie posiada opcji wybierania łańcucha elementów. Zaznaczenie szeregu połączonych ze sobą obiektów możliwe jest tylko i wyłącznie poprzez pojedyncze wskazywanie kolejnych elementów. Rys. 15 Opcja wyboru łańcucha elementów przyspiesza wykonywanie powtarzających się operacji i pozwala na precyzyjny wybór elementów przy pomocy jednego klikniecie myszą. Siatka AutoCAD posiada funkcję tworzenia siatki, jednak Solid Edge daje użytkownikowi możliwość ustalania punktu zerowego siatki i przesuwania go w dowolne miejsce na rysunku. Punkt zerowy siatki stanowi jednocześnie początek lokalnego układu współrzędnych, względem którego odmierzane mogą być odległości punktów charakterystycznych (startowych) nowo powstających obiektów. Innymi słowy mówiąc, użytkownik może w dowolnej chwili i w dowolnym miejscu na rysunku umieścić początek lokalnego układu współrzędnych, a następnie narysować np. linię, której początek umieści precyzyjnie w punkcie oddalonym o zadaną odległość względem początku przyjętego układu współrzędnych. Precyzyjnego wskazania punktu można dokonać poprzez podanie dokładnych współrzędnych X i Y lub wskazanie punktu na rysunku lub siatce.

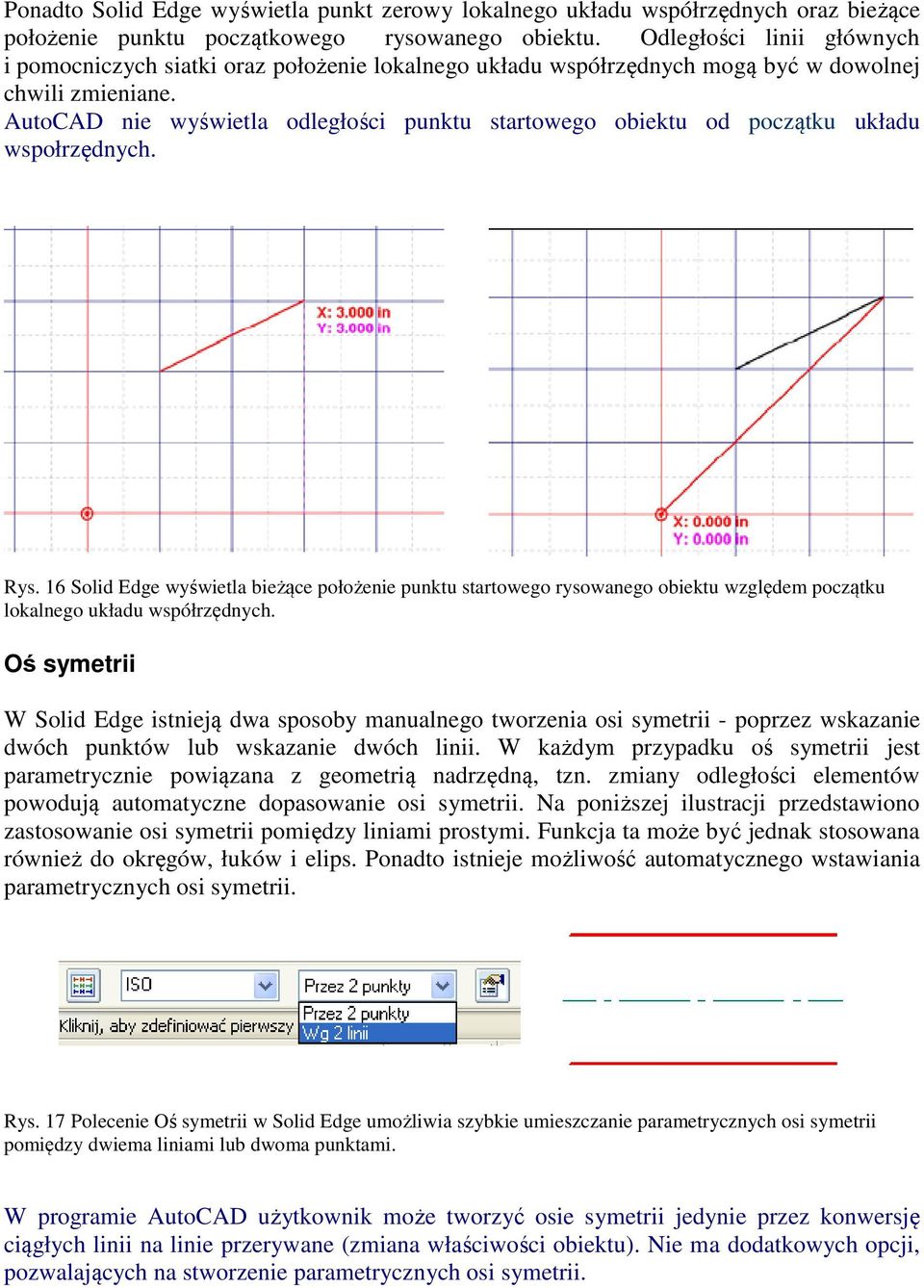

11 Ponadto Solid Edge wyświetla punkt zerowy lokalnego układu współrzędnych oraz bieżące położenie punktu początkowego rysowanego obiektu. Odległości linii głównych i pomocniczych siatki oraz położenie lokalnego układu współrzędnych mogą być w dowolnej chwili zmieniane. AutoCAD nie wyświetla odległości punktu startowego obiektu od początku układu wspołrzędnych. Rys. 16 Solid Edge wyświetla bieżące położenie punktu startowego rysowanego obiektu względem początku lokalnego układu współrzędnych. Oś symetrii W Solid Edge istnieją dwa sposoby manualnego tworzenia osi symetrii - poprzez wskazanie dwóch punktów lub wskazanie dwóch linii. W każdym przypadku oś symetrii jest parametrycznie powiązana z geometrią nadrzędną, tzn. zmiany odległości elementów powodują automatyczne dopasowanie osi symetrii. Na poniższej ilustracji przedstawiono zastosowanie osi symetrii pomiędzy liniami prostymi. Funkcja ta może być jednak stosowana również do okręgów, łuków i elips. Ponadto istnieje możliwość automatycznego wstawiania parametrycznych osi symetrii. Rys. 17 Polecenie Oś symetrii w Solid Edge umożliwia szybkie umieszczanie parametrycznych osi symetrii pomiędzy dwiema liniami lub dwoma punktami. W programie AutoCAD użytkownik może tworzyć osie symetrii jedynie przez konwersję ciągłych linii na linie przerywane (zmiana właściwości obiektu). Nie ma dodatkowych opcji, pozwalających na stworzenie parametrycznych osi symetrii.

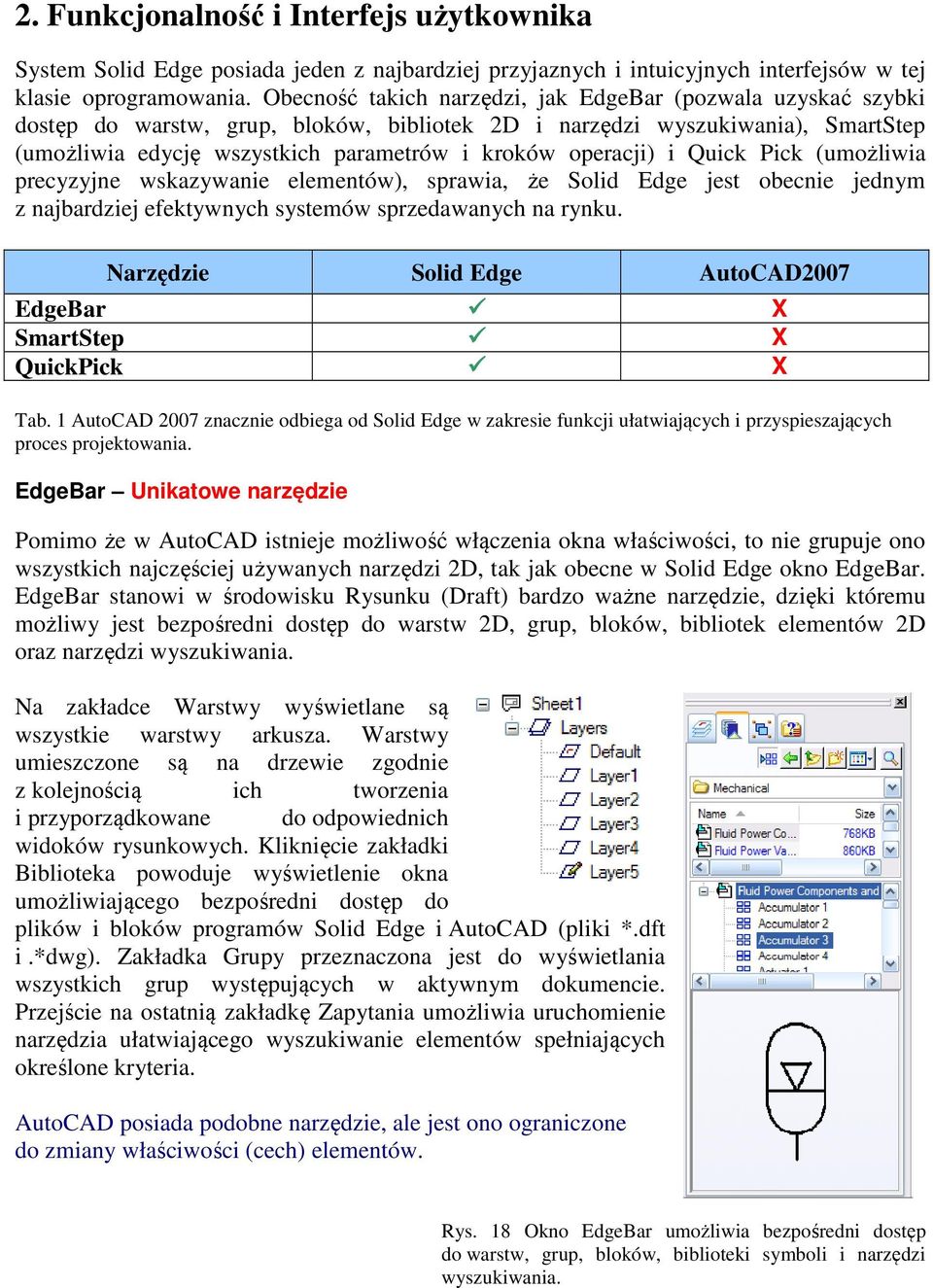

12 2. Funkcjonalność i Interfejs użytkownika System Solid Edge posiada jeden z najbardziej przyjaznych i intuicyjnych interfejsów w tej klasie oprogramowania. Obecność takich narzędzi, jak EdgeBar (pozwala uzyskać szybki dostęp do warstw, grup, bloków, bibliotek 2D i narzędzi wyszukiwania), SmartStep (umożliwia edycję wszystkich parametrów i kroków operacji) i Quick Pick (umożliwia precyzyjne wskazywanie elementów), sprawia, że Solid Edge jest obecnie jednym z najbardziej efektywnych systemów sprzedawanych na rynku. Narzędzie Solid Edge AutoCAD2007 EdgeBar X SmartStep X QuickPick X Tab. 1 AutoCAD 2007 znacznie odbiega od Solid Edge w zakresie funkcji ułatwiających i przyspieszających proces projektowania. EdgeBar Unikatowe narzędzie Pomimo że w AutoCAD istnieje możliwość włączenia okna właściwości, to nie grupuje ono wszystkich najczęściej używanych narzędzi 2D, tak jak obecne w Solid Edge okno EdgeBar. EdgeBar stanowi w środowisku Rysunku (Draft) bardzo ważne narzędzie, dzięki któremu możliwy jest bezpośredni dostęp do warstw 2D, grup, bloków, bibliotek elementów 2D oraz narzędzi wyszukiwania. Na zakładce Warstwy wyświetlane są wszystkie warstwy arkusza. Warstwy umieszczone są na drzewie zgodnie z kolejnością ich tworzenia i przyporządkowane do odpowiednich widoków rysunkowych. Kliknięcie zakładki Biblioteka powoduje wyświetlenie okna umożliwiającego bezpośredni dostęp do plików i bloków programów Solid Edge i AutoCAD (pliki *.dft i.*dwg). Zakładka Grupy przeznaczona jest do wyświetlania wszystkich grup występujących w aktywnym dokumencie. Przejście na ostatnią zakładkę Zapytania umożliwia uruchomienie narzędzia ułatwiającego wyszukiwanie elementów spełniających określone kryteria. AutoCAD posiada podobne narzędzie, ale jest ono ograniczone do zmiany właściwości (cech) elementów. Rys. 18 Okno EdgeBar umożliwia bezpośredni dostęp do warstw, grup, bloków, biblioteki symboli i narzędzi wyszukiwania.

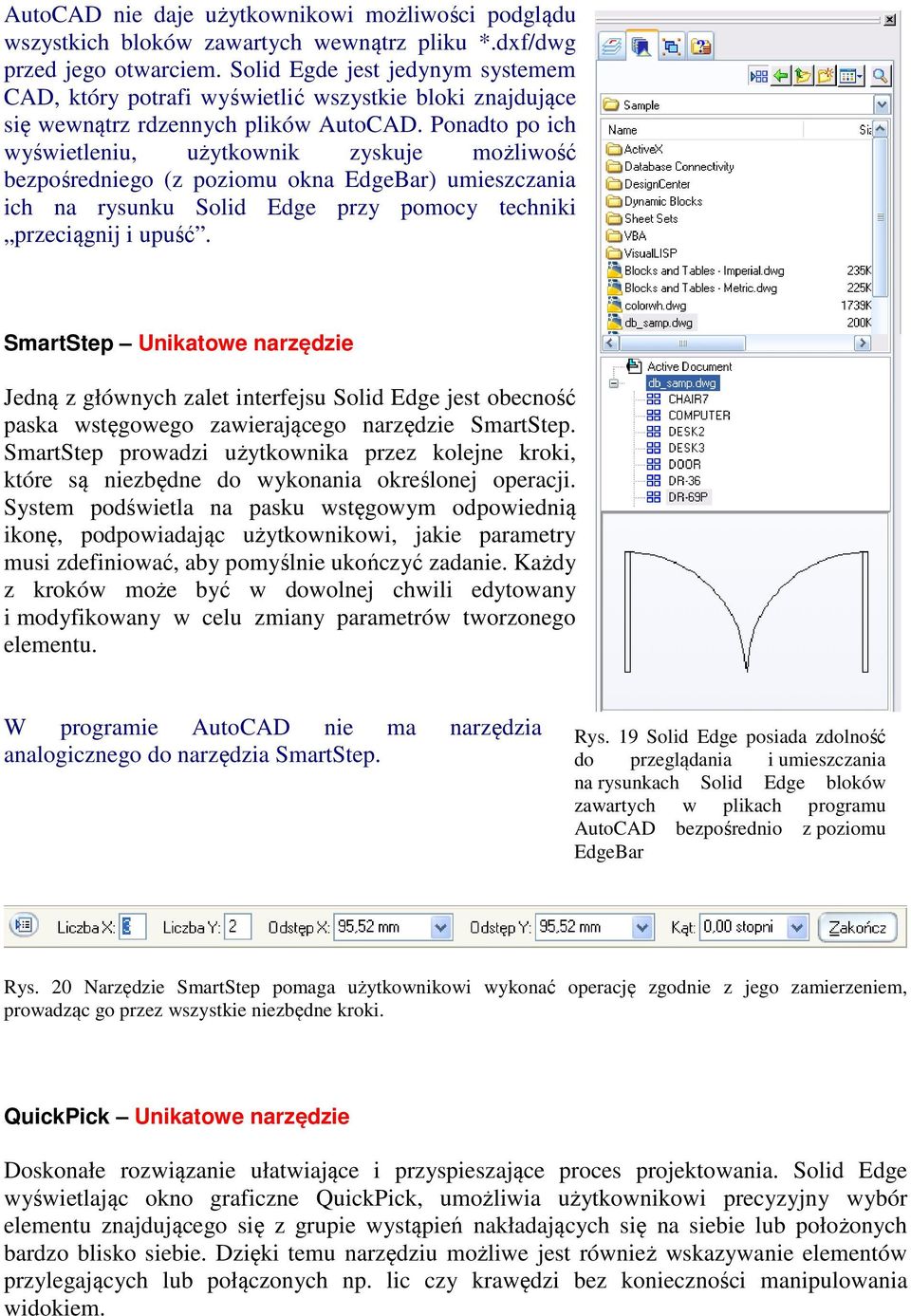

13 AutoCAD nie daje użytkownikowi możliwości podglądu wszystkich bloków zawartych wewnątrz pliku *.dxf/dwg przed jego otwarciem. Solid Egde jest jedynym systemem CAD, który potrafi wyświetlić wszystkie bloki znajdujące się wewnątrz rdzennych plików AutoCAD. Ponadto po ich wyświetleniu, użytkownik zyskuje możliwość bezpośredniego (z poziomu okna EdgeBar) umieszczania ich na rysunku Solid Edge przy pomocy techniki przeciągnij i upuść. SmartStep Unikatowe narzędzie Jedną z głównych zalet interfejsu Solid Edge jest obecność paska wstęgowego zawierającego narzędzie SmartStep. SmartStep prowadzi użytkownika przez kolejne kroki, które są niezbędne do wykonania określonej operacji. System podświetla na pasku wstęgowym odpowiednią ikonę, podpowiadając użytkownikowi, jakie parametry musi zdefiniować, aby pomyślnie ukończyć zadanie. Każdy z kroków może być w dowolnej chwili edytowany i modyfikowany w celu zmiany parametrów tworzonego elementu. W programie AutoCAD nie ma narzędzia analogicznego do narzędzia SmartStep. Rys. 19 Solid Edge posiada zdolność do przeglądania i umieszczania na rysunkach Solid Edge bloków zawartych w plikach programu AutoCAD bezpośrednio z poziomu EdgeBar Rys. 20 Narzędzie SmartStep pomaga użytkownikowi wykonać operację zgodnie z jego zamierzeniem, prowadząc go przez wszystkie niezbędne kroki. QuickPick Unikatowe narzędzie Doskonałe rozwiązanie ułatwiające i przyspieszające proces projektowania. Solid Edge wyświetlając okno graficzne QuickPick, umożliwia użytkownikowi precyzyjny wybór elementu znajdującego się z grupie wystąpień nakładających się na siebie lub położonych bardzo blisko siebie. Dzięki temu narzędziu możliwe jest również wskazywanie elementów przylegających lub połączonych np. lic czy krawędzi bez konieczności manipulowania widokiem.

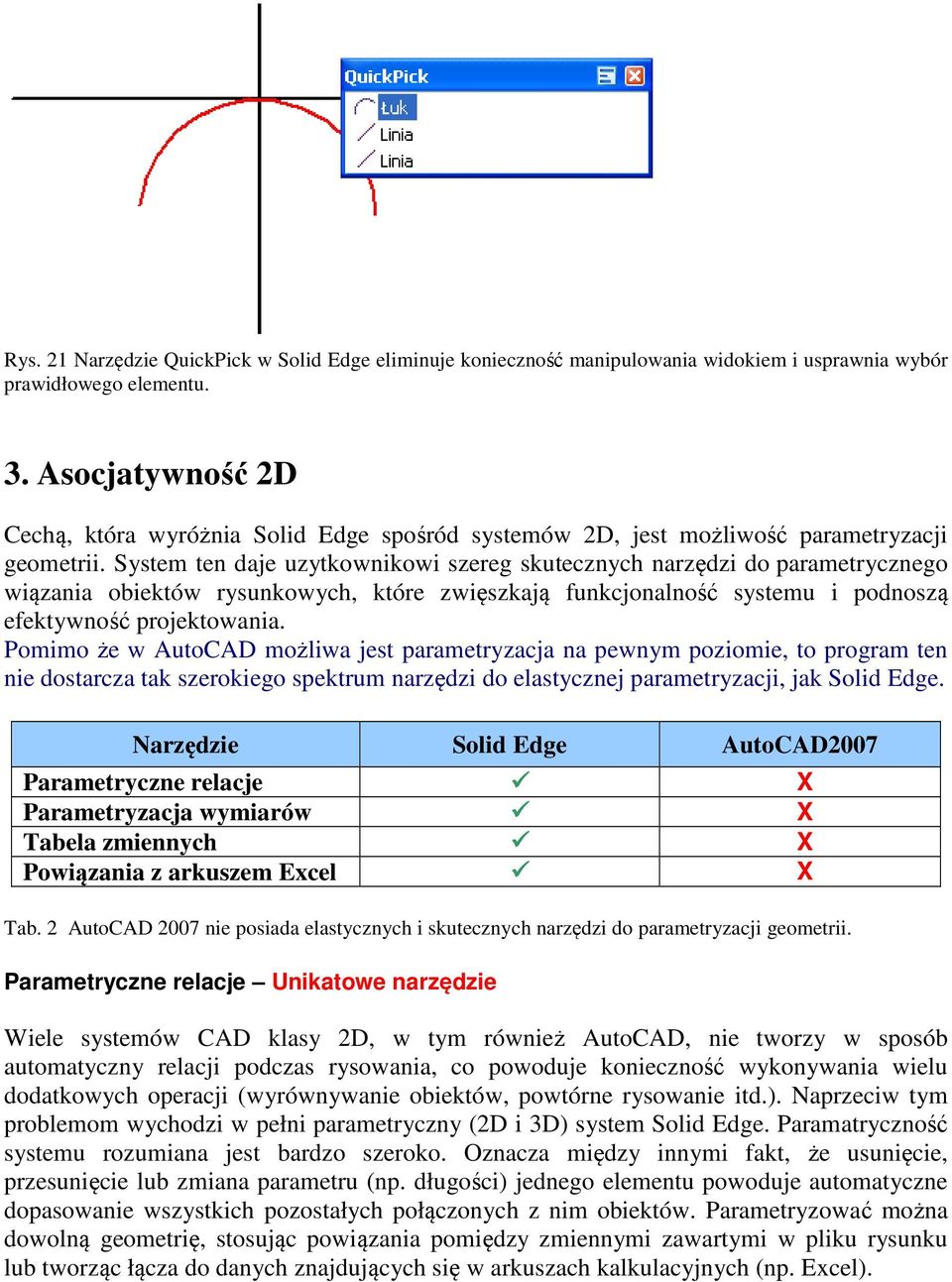

14 Rys. 21 Narzędzie QuickPick w Solid Edge eliminuje konieczność manipulowania widokiem i usprawnia wybór prawidłowego elementu. 3. Asocjatywność 2D Cechą, która wyróżnia Solid Edge spośród systemów 2D, jest możliwość parametryzacji geometrii. System ten daje uzytkownikowi szereg skutecznych narzędzi do parametrycznego wiązania obiektów rysunkowych, które zwięszkają funkcjonalność systemu i podnoszą efektywność projektowania. Pomimo że w AutoCAD możliwa jest parametryzacja na pewnym poziomie, to program ten nie dostarcza tak szerokiego spektrum narzędzi do elastycznej parametryzacji, jak Solid Edge. Narzędzie Solid Edge AutoCAD2007 Parametryczne relacje X Parametryzacja wymiarów X Tabela zmiennych X Powiązania z arkuszem Excel X Tab. 2 AutoCAD 2007 nie posiada elastycznych i skutecznych narzędzi do parametryzacji geometrii. Parametryczne relacje Unikatowe narzędzie Wiele systemów CAD klasy 2D, w tym również AutoCAD, nie tworzy w sposób automatyczny relacji podczas rysowania, co powoduje konieczność wykonywania wielu dodatkowych operacji (wyrównywanie obiektów, powtórne rysowanie itd.). Naprzeciw tym problemom wychodzi w pełni parametryczny (2D i 3D) system Solid Edge. Paramatryczność systemu rozumiana jest bardzo szeroko. Oznacza między innymi fakt, że usunięcie, przesunięcie lub zmiana parametru (np. długości) jednego elementu powoduje automatyczne dopasowanie wszystkich pozostałych połączonych z nim obiektów. Parametryzować można dowolną geometrię, stosując powiązania pomiędzy zmiennymi zawartymi w pliku rysunku lub tworząc łącza do danych znajdujących się w arkuszach kalkulacyjnych (np. Excel).

15 W Solid Edge isnieją następujące typy relacji 2D: współliniowość, połączenie, styczność, prostopadłość, poziomość, pionowość, równość, równoległość, współosiowość, symetria, blokuj i zestaw sztywny. Rys. 22 Solid Edge używa parametrycznych relacji do ustalania powiązań pomiędzy elementami. Parametryzacja wymiarów Unikatowe rozwiązanie Parametryczność systemu Solid Edge dotyczy również wymiarów. Istnieją dwa typy wymiarów w Solid Edge: sterujące (zmiana wartości wymiaru powoduje zmianę geometrii elementu) i wynikowe (wartość wymiaru sterowana jest przez geometrię obiektu). Wymiary są bezpośrednio związane z relacjami ustanowionymi dla konkretnego obiektu. Przykładem mogą być dwie linie położone pod katem różnym od 90 º, pomiędzy którymi został wprowadzony wymiar sterujący. Próba nadania relacji prostopadłości pomiędzy liniami będzie za każdym razem nieudana, do momentu usunięcia wymiaru lub zmiany typu na wynikowy. Podobnie będzie w sytuacji odwrotnej, kiedy najpierw zostanie wprowadzona relacja prostopadłości pomiędzy liniami, a następnie podjęta zostanie próba nadania wymiaru kątowego sterującego (automatycznie zostanie zamieniony na wynikowy). Rys. 23 Wymiary w Solid Edge mogą sterować geometrią lub być przez nią sterowane. Wymiary są zawsze bezpośrednio związane z istniejącymi relacjami geometrycznymi. Tabela zmiennych Unikatowe narzędzie System Solid Edge automatycznie nadaje wszystkim wymiarom nazwy i umieszcza je w Tabeli zmiennych. Jeżeli użytkownik dokona zmiany wartości któregokolwiek z wymiarów z poziomu tabeli, to zmiana ta zostanie uwzględniona na rysunku. Zmianom podlegają oczywiście tylko wymiary sterujące. Ponadto użytkownik może wiązać ze sobą wymiary wykorzystując do tego celu różnego rodzaju formuły matematyczne wpisane bezpośrednio w tabeli lub skopiowane z arkusza kalkulacyjnego i wklejone jako łącza.

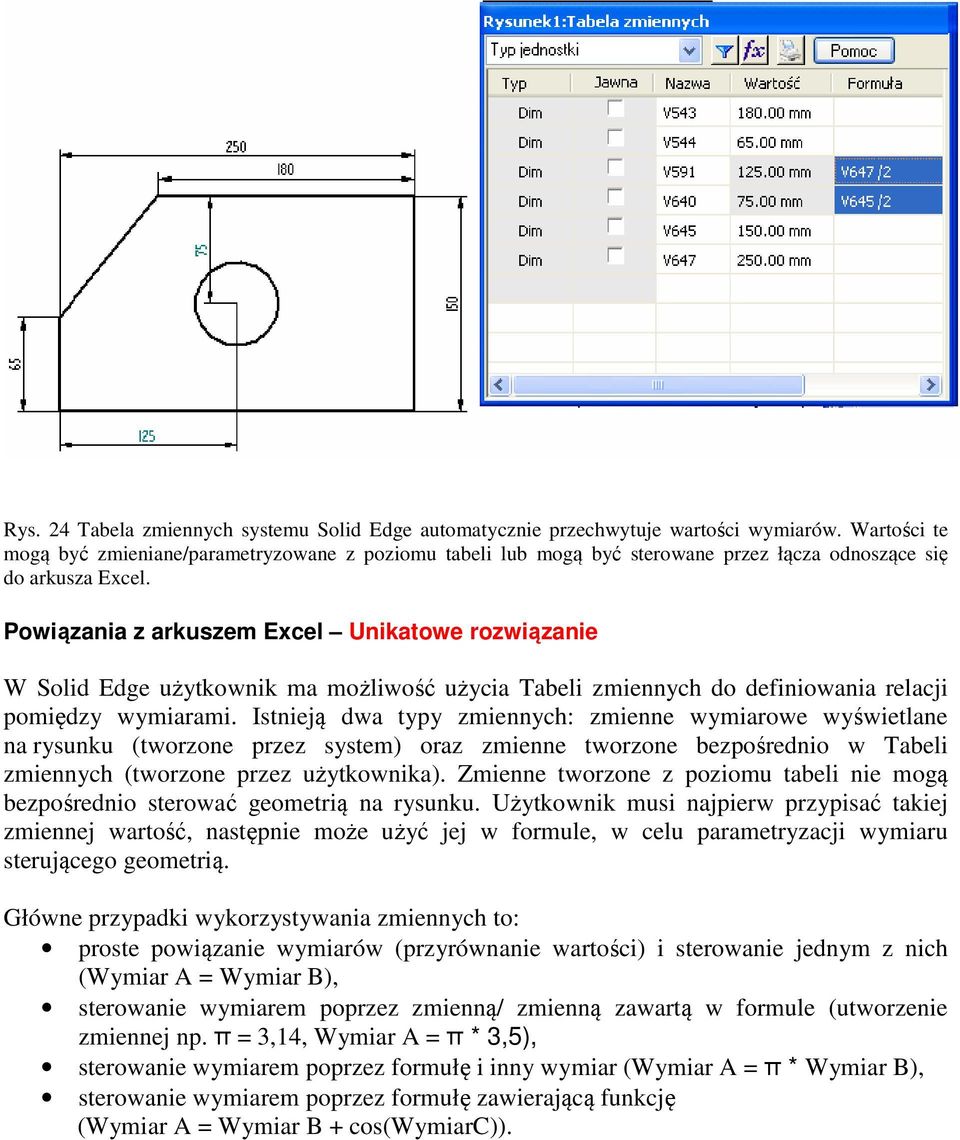

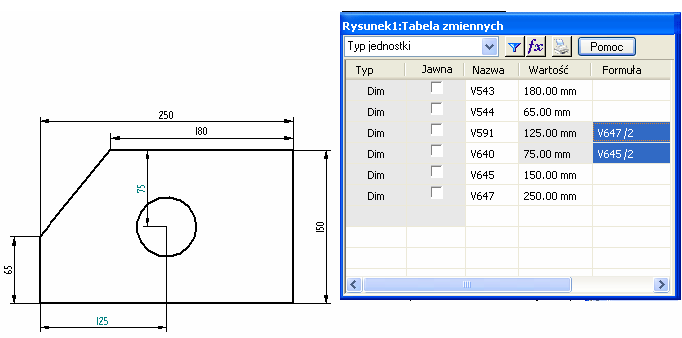

16 Rys. 24 Tabela zmiennych systemu Solid Edge automatycznie przechwytuje wartości wymiarów. Wartości te mogą być zmieniane/parametryzowane z poziomu tabeli lub mogą być sterowane przez łącza odnoszące się do arkusza Excel. Powiązania z arkuszem Excel Unikatowe rozwiązanie W Solid Edge użytkownik ma możliwość użycia Tabeli zmiennych do definiowania relacji pomiędzy wymiarami. Istnieją dwa typy zmiennych: zmienne wymiarowe wyświetlane na rysunku (tworzone przez system) oraz zmienne tworzone bezpośrednio w Tabeli zmiennych (tworzone przez użytkownika). Zmienne tworzone z poziomu tabeli nie mogą bezpośrednio sterować geometrią na rysunku. Użytkownik musi najpierw przypisać takiej zmiennej wartość, następnie może użyć jej w formule, w celu parametryzacji wymiaru sterującego geometrią. Główne przypadki wykorzystywania zmiennych to: proste powiązanie wymiarów (przyrównanie wartości) i sterowanie jednym z nich (Wymiar A = Wymiar B), sterowanie wymiarem poprzez zmienną/ zmienną zawartą w formule (utworzenie zmiennej np. π = 3,14, Wymiar A = π * 3,5), sterowanie wymiarem poprzez formułę i inny wymiar (Wymiar A = π * Wymiar B), sterowanie wymiarem poprzez formułę zawierającą funkcję (Wymiar A = Wymiar B + cos(wymiarc)).

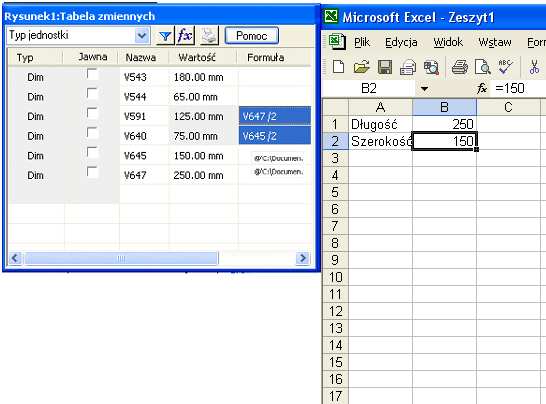

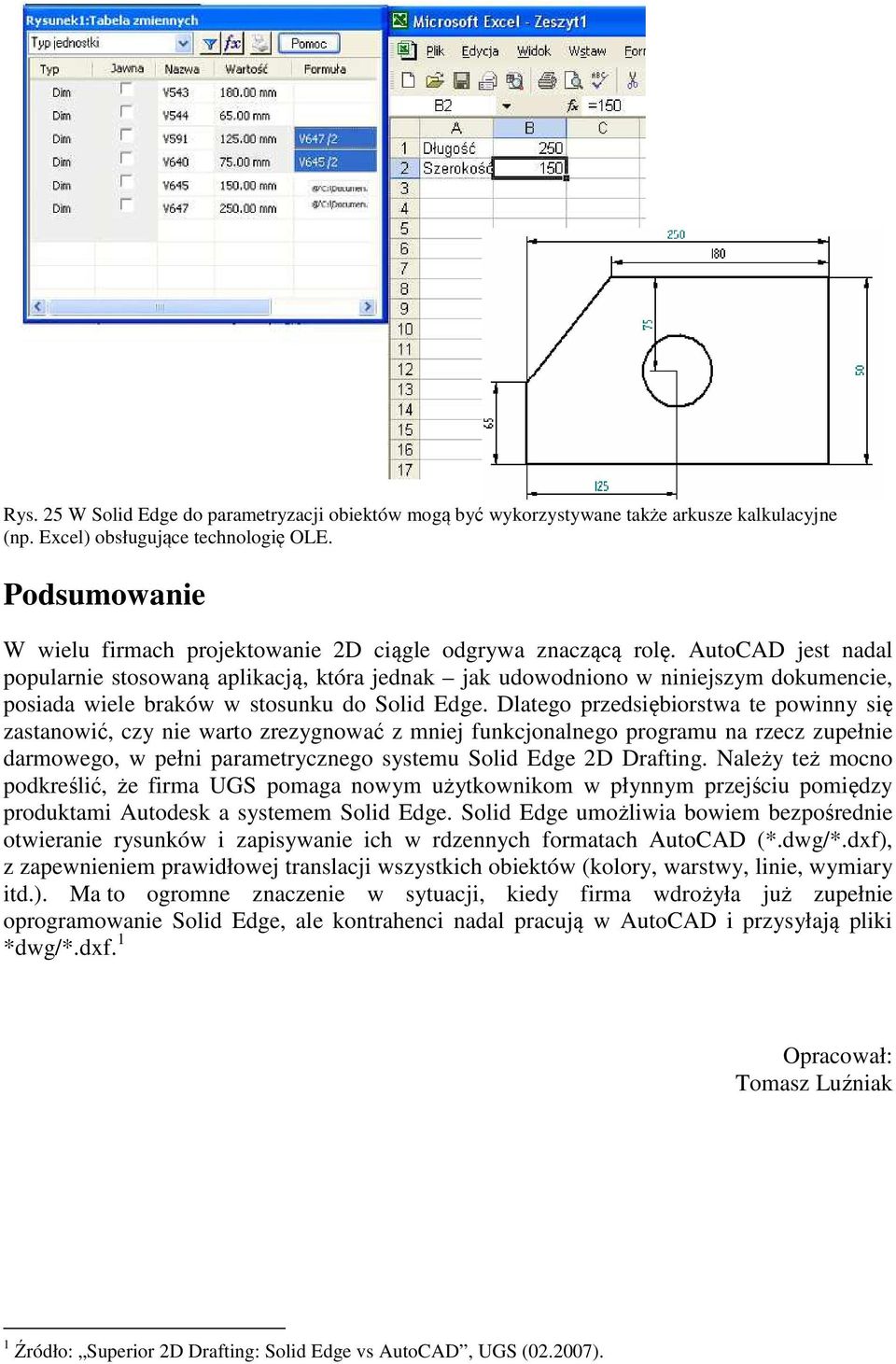

17 Rys. 25 W Solid Edge do parametryzacji obiektów mogą być wykorzystywane także arkusze kalkulacyjne (np. Excel) obsługujące technologię OLE. Podsumowanie W wielu firmach projektowanie 2D ciągle odgrywa znaczącą rolę. AutoCAD jest nadal popularnie stosowaną aplikacją, która jednak jak udowodniono w niniejszym dokumencie, posiada wiele braków w stosunku do Solid Edge. Dlatego przedsiębiorstwa te powinny się zastanowić, czy nie warto zrezygnować z mniej funkcjonalnego programu na rzecz zupełnie darmowego, w pełni parametrycznego systemu Solid Edge 2D Drafting. Należy też mocno podkreślić, że firma UGS pomaga nowym użytkownikom w płynnym przejściu pomiędzy produktami Autodesk a systemem Solid Edge. Solid Edge umożliwia bowiem bezpośrednie otwieranie rysunków i zapisywanie ich w rdzennych formatach AutoCAD (*.dwg/*.dxf), z zapewnieniem prawidłowej translacji wszystkich obiektów (kolory, warstwy, linie, wymiary itd.). Ma to ogromne znaczenie w sytuacji, kiedy firma wdrożyła już zupełnie oprogramowanie Solid Edge, ale kontrahenci nadal pracują w AutoCAD i przysyłają pliki *dwg/*.dxf. 1 Opracował: Tomasz Luźniak 1 Źródło: Superior 2D Drafting: Solid Edge vs AutoCAD, UGS ( ).
