1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT WYMIANY INSTALACJI GAZOWEJ I WENTYLACJI KLATKI SCHODOWEJ INSTALACJE SANITARNE WEWN. INSTAL. GAZOWA I WENTYLACJA INSTALACJE ELEKTRYCZNE ZASILANIE KUCHENEK ELEKTRYCZ. Wymiana instalacji gazowej i wentylacja klatki schodowej budynku mieszkalnego wielorodzinnego przy ul. Batalionu AK Zośka 4a w Warszawie Zgodnie z Dokumentacją Techniczną Projekt budowlano-wykonawczy wymiany instalacje gazowej i wentylacji klatki schodowej budynku wielorodzinnego przy ul.batalionu AK Zośka 4a w Warszawie Grupy klasy kategorie robót Roboty budowlane Roboty instalacyjne gazowe Roboty izolacyjne Roboty w zakresie ochrony powierzchni Nakładanie powłok antykorozyjnych Instalowanie wentylacji Roboty w zakresie instalacji elektrycznych INWESTOR: OPRACOWAŁ: ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI w DZIELNICY WOLA m. st. WARSZAWY Ul. Bema Warszawa mgr inż. Stanisław Karaś 0

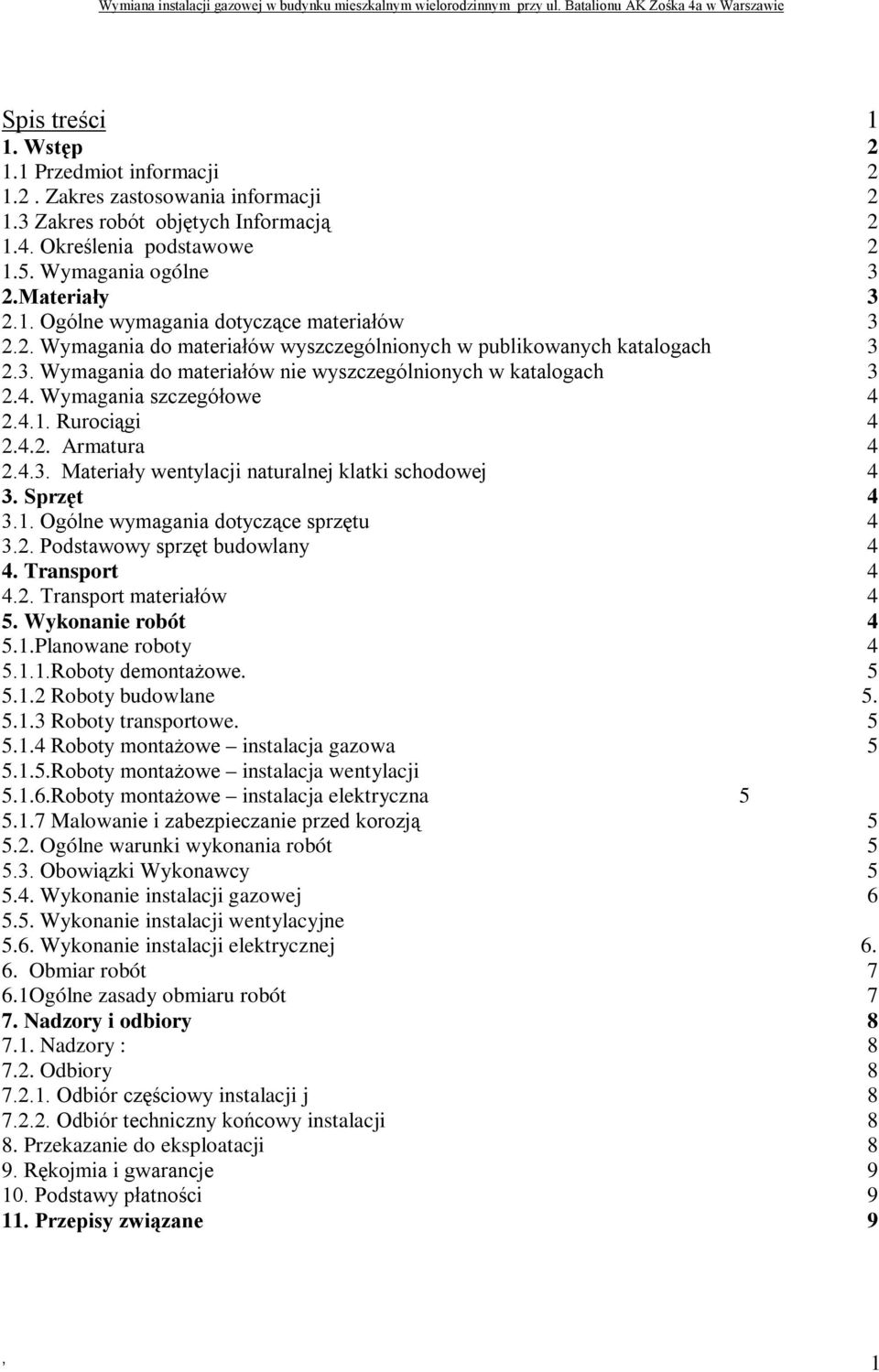

2 Spis treści 1 1. Wstęp Przedmiot informacji Zakres zastosowania informacji Zakres robót objętych Informacją Określenia podstawowe Wymagania ogólne 3 2.Materiały Ogólne wymagania dotyczące materiałów Wymagania do materiałów wyszczególnionych w publikowanych katalogach Wymagania do materiałów nie wyszczególnionych w katalogach Wymagania szczegółowe Rurociągi Armatura Materiały wentylacji naturalnej klatki schodowej 4 3. Sprzęt Ogólne wymagania dotyczące sprzętu Podstawowy sprzęt budowlany 4 4. Transport Transport materiałów 4 5. Wykonanie robót Planowane roboty Roboty demontażowe Roboty budowlane Roboty transportowe Roboty montażowe instalacja gazowa Roboty montażowe instalacja wentylacji Roboty montażowe instalacja elektryczna Malowanie i zabezpieczanie przed korozją Ogólne warunki wykonania robót Obowiązki Wykonawcy Wykonanie instalacji gazowej Wykonanie instalacji wentylacyjne 5.6. Wykonanie instalacji elektrycznej Obmiar robót 7 6.1Ogólne zasady obmiaru robót 7 7. Nadzory i odbiory Nadzory : Odbiory Odbiór częściowy instalacji j Odbiór techniczny końcowy instalacji 8 8. Przekazanie do eksploatacji 8 9. Rękojmia i gwarancje Podstawy płatności Przepisy związane 9 1

3 Specyfikacja techniczna wykonania i odbioru robót budowlanych 1. Wstęp: 1.1. Przedmiot informacji : Przedmiotem Specyfikacji jest zbiór wymagań w zakresie sposobu wykonania robót budowlanych instalacyjnych wewnętrznej instalacji gazowej i elektrycznej zasilania kuchenek elektrycznych oraz wentylacji klatki schodowej obejmujący w szczególności wymagania właściwości materiałów wymagania dotyczące sposobu wykonania i oceny prawidłowości poszczególnych robót oraz określenie zakresu prac które powinny być ujęte w cenach poszczególnych pozycji przedmiaru oraz bezpieczeństwa i ochrony zdrowia Zakres zastosowania informacji: Informacja winna być wykorzystana przez Wykonawców przy realizacji robót budowlanych opisanych w opisie technicznym projektu Zakres robót objętych Informacją: Niniejsza Informacja obejmuje zakres robót branży sanitarnej w zakresie wymiany wewnętrznej instalacji gazowej wentylacji klatki schodowej oraz instalacji elektrycznej zasilania kuchenek elektrycznych w mieszkaniach w których nie można instalować gazu w budynku mieszkalnym przy ul. Batalionu AK Zośka 4a w Warszawie Określenia podstawowe. Użyte w Specyfikacjach Technicznych wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Kierownik budowy - osoba wyznaczona przez Wykonawcę upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji umowy Inspektor Nadzoru - osoba wyznaczona przez stronę Zamawiającą która jest odpowiedzialna za kontrolę wykonania robót objętych Umową Materiały - wszelkie surowce i produkty niezbędne do wykonywania Robót zgodnie z Dokumentacją Projektową i Specyfikacjami Technicznymi zaakceptowane przez Inspektora Nadzoru Projektant - uprawniona osoba prawna lub fizyczna będąca autorem Dokumentacji Projektowej Wycenione Zestawienie Rzeczowe - Przedmiar Robót wyceniony przez Wykonawcę i stanowiący część jego Oferty Przetargowej Aprobata Techniczna - pozytywna ocena techniczna wyrobu stwierdzająca jego przydatność do stosowania w budownictwie wydana przez upoważnioną do tego jednostkę Certyfikat Zgodności - działanie trzeciej strony (jednostki niezależnej od dostawcy i odbiorcy) wykazujące że zapewniono odpowiedni stopień zaufania iż należycie zidentyfikowany wyrób proces lub usługa są zgodne z określoną normą lub z właściwymi przepisami prawnymi Określenia podane w niniejszej specyfikacji technicznej są zgodne z obowiązującymi Polskimi Normami. Wewnętrzna instalacja gazowa zespól przewodów i urządzeń służących do bezpiecznego doprowadzenia właściwej ilości gazu do przyborów gazowych; Przewody gazowe rurociągi prowadzące gaz Przybory gazowe urządzenia do poboru i spalania gazu 2

4 Aparaty gazowe wszelkie urządzenia do reducji ciśnienia mierzenia ilości zużytego gazu poboru i spalania gazu(przybory gazowe) Kuchenka gazowa - przybór służący do termicznego przygotowania potraw z bezpośrednim odprowadzeniem spalin do pomieszczenia w którym jest zainstalowana Gazomierz-aparat gazowy służący do pomiaru zużycia gazu Kurek gazowy- zawór kurkowy służący do zamykania lub otwierania przepływu gazu Kanały spalinowe murowane kanały do zorganizowanego odprowadzenia spalin z przyborów gazowych; Kanały wentylacji naturalnej murowane lub metalowe kanały wentylacyjne do niewymuszonego odprowadzania lub doprowadzana powietrza 1.5. Wymagania ogólne Wykonawca jest odpowiedzialny za realizację zgodnie z dokumentacją projektową Specyfikacją techniczną poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z ustawą Prawo budowlane Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych T.II Instalacje sanitarne i przemysłowe oraz za bezpieczeństwo wszelkich czynności na budowie. Wszelkie odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować pogorszenia wartości funkcjonalnych i użytkowych instalacji a jeżeli zmiany dotyczą materiałów i elementów określonych dokumentacji technicznej nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Roboty montażowe należy wykonać zgodnie Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych T.II Instalacje sanitarne i przemysłowe Polskimi Normami i innymi przepisami dotyczącymi przedmiotowej instalacji. 2. Materiały 2.1. Ogólne wymagania dotyczące materiałów : Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie określonym w art. 10 Prawo Budowlane wymaganiom Projektu Wykonawczego i przedmiaru robót wymaganiom specyfikacji istotnych warunków zamówienia i przyjętym w ofercie rozwiązaniom technicznym. Na każde żądanie Zamawiającego (inspektora nadzoru) Wykonawca zobowiązany jest okazać w stosunku do wskazanych materiałów: certyfikaty na znak bezpieczeństwa deklarację zgodności lub certyfikaty zgodności z Polską Normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do wykonania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie a przy stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów Wymagania do materiałów wyszczególnionych w publikowanych katalogach Do materiałów wyszczególnionych w obowiązujących i publikowanych katalogach (KNNR KNR KNRW KSNR KNP KNZ ORGBUD i innych katalogach) należy stosować zasady określone w założeniach ogólnych i szczegółowych katalogów. W szczególności należy stosować warunki i normy tam wskazane Wymagania do materiałów nie wyszczególnionych w katalogach : Materiały które nie mają odniesienia w publikowanych katalogach a dopuszczone są do stosowania w budownictwie należy stosować zgodnie z obowiązującymi kartami wyrobów i instrukcji producentów. Normy zużycia należy przyjmować zgodnie z zaleceniami producentów i dystrybutorów wyrobów. 3

5 2.4. Wymagania szczegółowe : Rurociągi - rurociągi po stronie instalacyjnej z rury stalowej czarnej bez szwu wg normy EN PN-80/H piaskowanie i malowanie ze świadectwem jakościowym ZETOM grubość ścianki standardowa Armatura: Stosuje się armaturę gwintową do gazu PN 16 MPa Materiały wentylacji naturalnej klatki schodowej Rura okrągła elastyczna z aluminium typu Aluflex kratka wywiewna z ruchomymi żaluzjami wywietrzak dachowy okrągły z blachy ocynkowanej umocowany na okrągłej podstawie dachowej. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu : Do wykonania robót należy zastosować sprzęt i maszyny właściwe dla danego rodzaju robót przy uwzględnieniu przeciętnej organizacji pracy. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych z uwzględnieniem założeń ogólnych i szczegółowych Podstawowy sprzęt budowlany Z uwzględnieniem założeń do katalogów nakładów rzeczowych do realizacji robót zakłada się wykorzystanie następujących maszyn budowlanych i sprzętu: - samochody dostawcze 09 t 4. Transport 4.1. Ogólne wymagania dotyczące transportu Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy i wynikać z projektu organizacji budowy Transport materiałów: Transport winien być określony z uwzględnieniem założeń do katalogów nakładów rzeczowych. Transport zewnętrzny winien być ujęty w cenie materiałów wraz z kosztami ich zakupu. transport wewnętrzny określają nakłady ujęte w katalogach nakładów rzeczowych. Wszystkie elementy do realizacji instalacji gazowej powinny być transportowane zgodnie z wytycznymi producenta poszczególnych wyrobów. 5. Wykonanie robót 5.1.Planowane roboty Opisano poniżej i wyspecyfikowano w projekcie budowlano wykonawczym gazowej instalacji wewnętrznej Roboty demontażowe Demontaż rurociągów i aparatów nie spełniających wymagań bezpieczeństwa 4

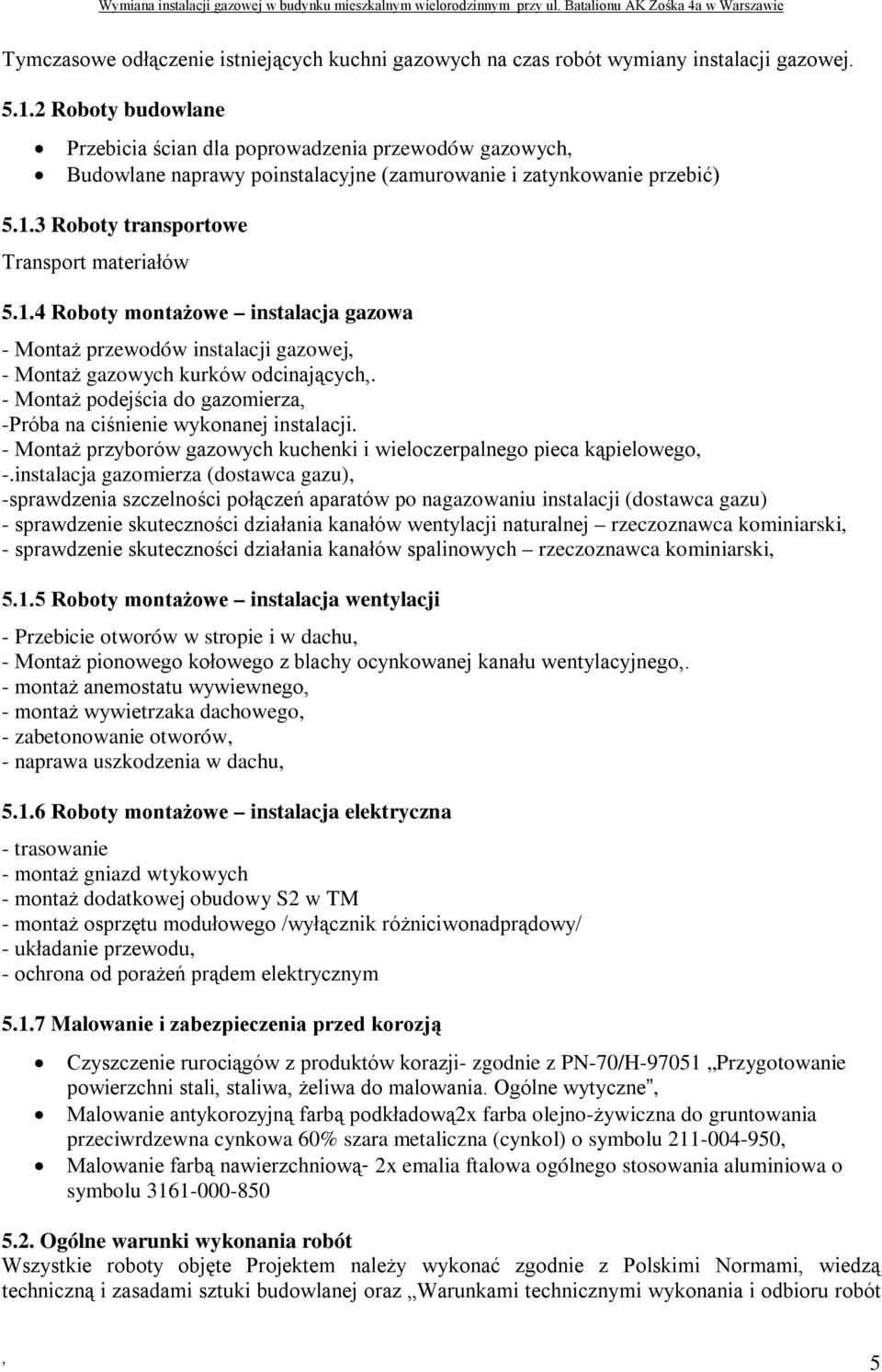

6 Tymczasowe odłączenie istniejących kuchni gazowych na czas robót wymiany instalacji gazowej Roboty budowlane Przebicia ścian dla poprowadzenia przewodów gazowych Budowlane naprawy poinstalacyjne (zamurowanie i zatynkowanie przebić) Roboty transportowe Transport materiałów Roboty montażowe instalacja gazowa - Montaż przewodów instalacji gazowej - Montaż gazowych kurków odcinających. - Montaż podejścia do gazomierza -Próba na ciśnienie wykonanej instalacji. - Montaż przyborów gazowych kuchenki i wieloczerpalnego pieca kąpielowego -.instalacja gazomierza (dostawca gazu) -sprawdzenia szczelności połączeń aparatów po nagazowaniu instalacji (dostawca gazu) - sprawdzenie skuteczności działania kanałów wentylacji naturalnej rzeczoznawca kominiarski - sprawdzenie skuteczności działania kanałów spalinowych rzeczoznawca kominiarski Roboty montażowe instalacja wentylacji - Przebicie otworów w stropie i w dachu - Montaż pionowego kołowego z blachy ocynkowanej kanału wentylacyjnego. - montaż anemostatu wywiewnego - montaż wywietrzaka dachowego - zabetonowanie otworów - naprawa uszkodzenia w dachu Roboty montażowe instalacja elektryczna - trasowanie - montaż gniazd wtykowych - montaż dodatkowej obudowy S2 w TM - montaż osprzętu modułowego /wyłącznik różniciwonadprądowy/ - układanie przewodu - ochrona od porażeń prądem elektrycznym Malowanie i zabezpieczenia przed korozją Czyszczenie rurociągów z produktów korazji- zgodnie z PN-70/H Przygotowanie powierzchni stali staliwa żeliwa do malowania. Ogólne wytyczne Malowanie antykorozyjną farbą podkładową2x farba olejno-żywiczna do gruntowania przeciwrdzewna cynkowa 60% szara metaliczna (cynkol) o symbolu Malowanie farbą nawierzchniową- 2x emalia ftalowa ogólnego stosowania aluminiowa o symbolu Ogólne warunki wykonania robót Wszystkie roboty objęte Projektem należy wykonać zgodnie z Polskimi Normami wiedzą techniczną i zasadami sztuki budowlanej oraz Warunkami technicznymi wykonania i odbioru robót 5

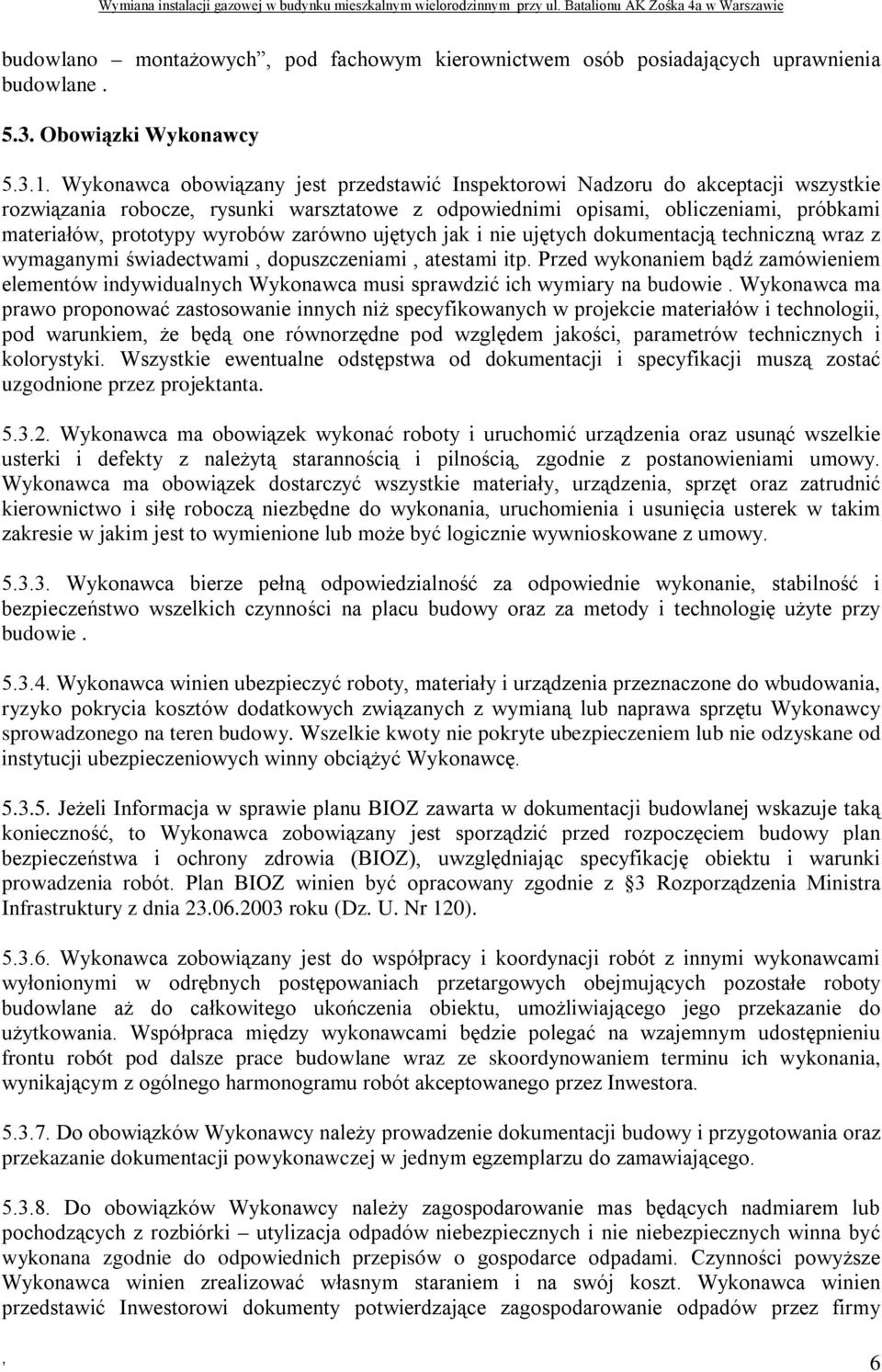

7 budowlano montażowych pod fachowym kierownictwem osób posiadających uprawnienia budowlane Obowiązki Wykonawcy Wykonawca obowiązany jest przedstawić Inspektorowi Nadzoru do akceptacji wszystkie rozwiązania robocze rysunki warsztatowe z odpowiednimi opisami obliczeniami próbkami materiałów prototypy wyrobów zarówno ujętych jak i nie ujętych dokumentacją techniczną wraz z wymaganymi świadectwami dopuszczeniami atestami itp. Przed wykonaniem bądź zamówieniem elementów indywidualnych Wykonawca musi sprawdzić ich wymiary na budowie. Wykonawca ma prawo proponować zastosowanie innych niż specyfikowanych w projekcie materiałów i technologii pod warunkiem że będą one równorzędne pod względem jakości parametrów technicznych i kolorystyki. Wszystkie ewentualne odstępstwa od dokumentacji i specyfikacji muszą zostać uzgodnione przez projektanta Wykonawca ma obowiązek wykonać roboty i uruchomić urządzenia oraz usunąć wszelkie usterki i defekty z należytą starannością i pilnością zgodnie z postanowieniami umowy. Wykonawca ma obowiązek dostarczyć wszystkie materiały urządzenia sprzęt oraz zatrudnić kierownictwo i siłę roboczą niezbędne do wykonania uruchomienia i usunięcia usterek w takim zakresie w jakim jest to wymienione lub może być logicznie wywnioskowane z umowy Wykonawca bierze pełną odpowiedzialność za odpowiednie wykonanie stabilność i bezpieczeństwo wszelkich czynności na placu budowy oraz za metody i technologię użyte przy budowie Wykonawca winien ubezpieczyć roboty materiały i urządzenia przeznaczone do wbudowania ryzyko pokrycia kosztów dodatkowych związanych z wymianą lub naprawa sprzętu Wykonawcy sprowadzonego na teren budowy. Wszelkie kwoty nie pokryte ubezpieczeniem lub nie odzyskane od instytucji ubezpieczeniowych winny obciążyć Wykonawcę Jeżeli Informacja w sprawie planu BIOZ zawarta w dokumentacji budowlanej wskazuje taką konieczność to Wykonawca zobowiązany jest sporządzić przed rozpoczęciem budowy plan bezpieczeństwa i ochrony zdrowia (BIOZ) uwzględniając specyfikację obiektu i warunki prowadzenia robót. Plan BIOZ winien być opracowany zgodnie z 3 Rozporządzenia Ministra Infrastruktury z dnia roku (Dz. U. Nr 120) Wykonawca zobowiązany jest do współpracy i koordynacji robót z innymi wykonawcami wyłonionymi w odrębnych postępowaniach przetargowych obejmujących pozostałe roboty budowlane aż do całkowitego ukończenia obiektu umożliwiającego jego przekazanie do użytkowania. Współpraca między wykonawcami będzie polegać na wzajemnym udostępnieniu frontu robót pod dalsze prace budowlane wraz ze skoordynowaniem terminu ich wykonania wynikającym z ogólnego harmonogramu robót akceptowanego przez Inwestora Do obowiązków Wykonawcy należy prowadzenie dokumentacji budowy i przygotowania oraz przekazanie dokumentacji powykonawczej w jednym egzemplarzu do zamawiającego Do obowiązków Wykonawcy należy zagospodarowanie mas będących nadmiarem lub pochodzących z rozbiórki utylizacja odpadów niebezpiecznych i nie niebezpiecznych winna być wykonana zgodnie do odpowiednich przepisów o gospodarce odpadami. Czynności powyższe Wykonawca winien zrealizować własnym staraniem i na swój koszt. Wykonawca winien przedstawić Inwestorowi dokumenty potwierdzające zagospodarowanie odpadów przez firmy 6

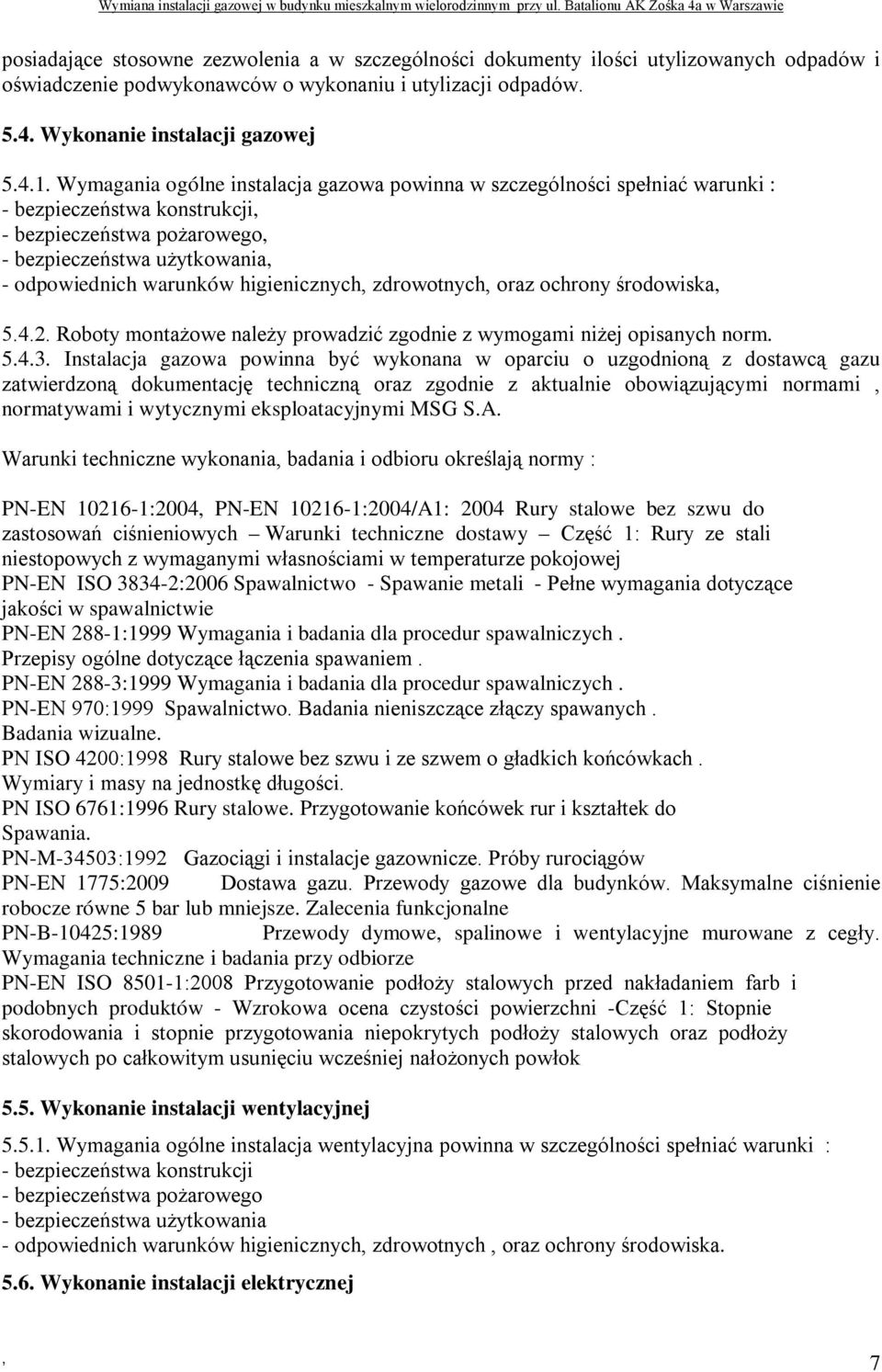

8 posiadające stosowne zezwolenia a w szczególności dokumenty ilości utylizowanych odpadów i oświadczenie podwykonawców o wykonaniu i utylizacji odpadów Wykonanie instalacji gazowej Wymagania ogólne instalacja gazowa powinna w szczególności spełniać warunki : - bezpieczeństwa konstrukcji - bezpieczeństwa pożarowego - bezpieczeństwa użytkowania - odpowiednich warunków higienicznych zdrowotnych oraz ochrony środowiska Roboty montażowe należy prowadzić zgodnie z wymogami niżej opisanych norm Instalacja gazowa powinna być wykonana w oparciu o uzgodnioną z dostawcą gazu zatwierdzoną dokumentację techniczną oraz zgodnie z aktualnie obowiązującymi normami normatywami i wytycznymi eksploatacyjnymi MSG S.A. Warunki techniczne wykonania badania i odbioru określają normy : PN-EN :2004 PN-EN :2004/A1: 2004 Rury stalowe bez szwu do zastosowań ciśnieniowych Warunki techniczne dostawy Część 1: Rury ze stali niestopowych z wymaganymi własnościami w temperaturze pokojowej PN-EN ISO :2006 Spawalnictwo - Spawanie metali - Pełne wymagania dotyczące jakości w spawalnictwie PN-EN 288-1:1999 Wymagania i badania dla procedur spawalniczych. Przepisy ogólne dotyczące łączenia spawaniem. PN-EN 288-3:1999 Wymagania i badania dla procedur spawalniczych. PN-EN 970:1999 Spawalnictwo. Badania nieniszczące złączy spawanych. Badania wizualne. PN ISO 4200:1998 Rury stalowe bez szwu i ze szwem o gładkich końcówkach. Wymiary i masy na jednostkę długości. PN ISO 6761:1996 Rury stalowe. Przygotowanie końcówek rur i kształtek do Spawania. PN-M-34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów PN-EN 1775:2009 Dostawa gazu. Przewody gazowe dla budynków. Maksymalne ciśnienie robocze równe 5 bar lub mniejsze. Zalecenia funkcjonalne PN-B-10425:1989 Przewody dymowe spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-EN ISO :2008 Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów - Wzrokowa ocena czystości powierzchni -Część 1: Stopnie skorodowania i stopnie przygotowania niepokrytych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok 5.5. Wykonanie instalacji wentylacyjnej Wymagania ogólne instalacja wentylacyjna powinna w szczególności spełniać warunki : - bezpieczeństwa konstrukcji - bezpieczeństwa pożarowego - bezpieczeństwa użytkowania - odpowiednich warunków higienicznych zdrowotnych oraz ochrony środowiska Wykonanie instalacji elektrycznej 7

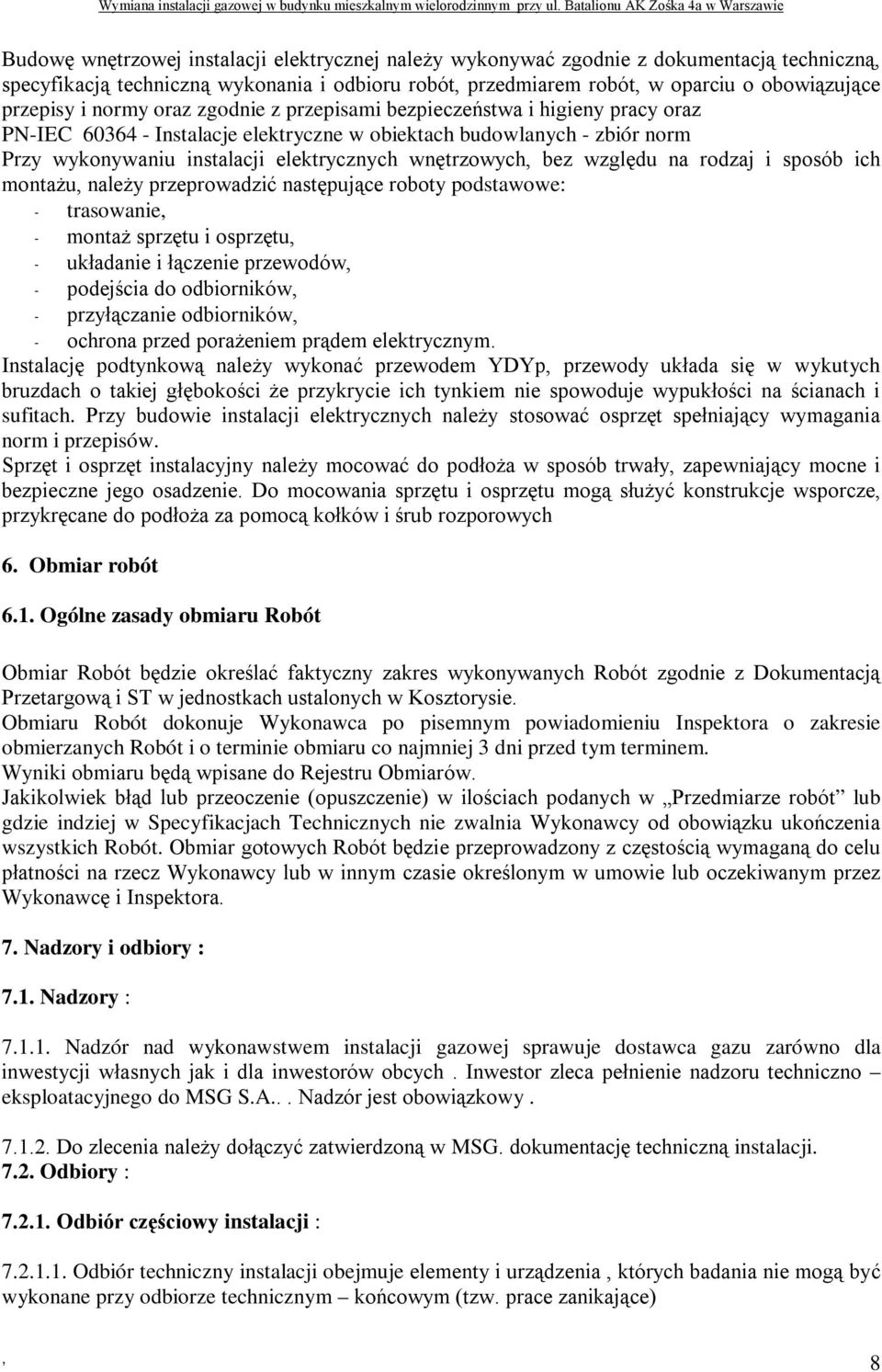

9 Budowę wnętrzowej instalacji elektrycznej należy wykonywać zgodnie z dokumentacją techniczną specyfikacją techniczną wykonania i odbioru robót przedmiarem robót w oparciu o obowiązujące przepisy i normy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy oraz PN-IEC Instalacje elektryczne w obiektach budowlanych - zbiór norm Przy wykonywaniu instalacji elektrycznych wnętrzowych bez względu na rodzaj i sposób ich montażu należy przeprowadzić następujące roboty podstawowe: - trasowanie - montaż sprzętu i osprzętu - układanie i łączenie przewodów - podejścia do odbiorników - przyłączanie odbiorników - ochrona przed porażeniem prądem elektrycznym. Instalację podtynkową należy wykonać przewodem YDYp przewody układa się w wykutych bruzdach o takiej głębokości że przykrycie ich tynkiem nie spowoduje wypukłości na ścianach i sufitach. Przy budowie instalacji elektrycznych należy stosować osprzęt spełniający wymagania norm i przepisów. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Do mocowania sprzętu i osprzętu mogą służyć konstrukcje wsporcze przykręcane do podłoża za pomocą kołków i śrub rozporowych 6. Obmiar robót 6.1. Ogólne zasady obmiaru Robót Obmiar Robót będzie określać faktyczny zakres wykonywanych Robót zgodnie z Dokumentacją Przetargową i ST w jednostkach ustalonych w Kosztorysie. Obmiaru Robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora o zakresie obmierzanych Robót i o terminie obmiaru co najmniej 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do Rejestru Obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w Przedmiarze robót lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich Robót. Obmiar gotowych Robót będzie przeprowadzony z częstością wymaganą do celu płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inspektora. 7. Nadzory i odbiory : 7.1. Nadzory : Nadzór nad wykonawstwem instalacji gazowej sprawuje dostawca gazu zarówno dla inwestycji własnych jak i dla inwestorów obcych. Inwestor zleca pełnienie nadzoru techniczno eksploatacyjnego do MSG S.A... Nadzór jest obowiązkowy Do zlecenia należy dołączyć zatwierdzoną w MSG. dokumentację techniczną instalacji Odbiory : Odbiór częściowy instalacji : Odbiór techniczny instalacji obejmuje elementy i urządzenia których badania nie mogą być wykonane przy odbiorze technicznym końcowym (tzw. prace zanikające) 8

10 W przypadku negatywnej jakości wykonania robót w protokóle należy określić zakres i termin wykonania prac naprawczych lub uzupełniających Odbiór techniczny końcowy: instalacje powinny być przedstawione do odbioru technicznego końcowego po spełnieniu następujących warunków : - zakończone wszystkie roboty montażowe - instalację nagazowano - dokonano badań odbiorowych z których wszystkie zakończyły się wynikiem pozytywnym Przy odbiorze technicznym końcowym należy przedstawić następujące dokumenty : - projekt techniczny powykonawczy - dziennik budowy - potwierdzenie zgodności wykonania z projektem technicznym i przepisami - protokóły odbiorów technicznych częściowych - protokóły wykonanych badań odbiorowych w tym : - badania próby ciśnieniowej - badania szczelności połączeń - dokumenty dopuszczające do stosowania w budownictwie wyroby budowlane z których wykonano instalację - dokumenty wymagane do urządzeń podlegających odbiorom dozoru technicznego - instrukcje obsługi i gwarancje zastosowanych wyrobów Protokół odbiorów końcowych nie powinien zawierać postanowień warunkowych 8. Przekazanie do eksploatacji 8.1. Instalacje mogą być przejęta do eksploatacji po przekazaniu całości robót wykonanych na obiekcie po odbiorze końcowym i stwierdzeniu usunięcia wad i usterek oraz wykonania zaleceń Przekazanie instalacji Zamawiającemu (Użytkownikowi) nie zwalnia Wykonawcy od usunięcia ewentualnych wad i usterek zgłoszonych przez Użytkownika w okresie trwania rękojmi tj. w okresie gwarancyjnym. 9. Rękojmia i gwarancje 9.1. Wykonawca zapewni gwarancje właściwego funkcjonowania urządzeń które dostarczył i zainstalował 9.2. Wszystkie dostarczone urządzenia będą nowe i będą posiadać gwarancję. Gwarancja ta będzie obejmować wszystkie wady zarówno zauważalne jak i ukryte zastosowanych materiałów oraz wszystkie wady konstrukcji lub wykonawstwa jak i dobrego funkcjonowania instalacji zarówno jako całości jak i poszczególnych części składowych W tym celu Wykonawca podejmie niezbędne kroki aby uzyskać ewentualne przedłużenie gwarancji od swoich dostawców W przypadku uszkodzenia urządzenia w okresie gwarancyjnym Wykonawca (Użytkownik) niezwłocznie zawiadomi Wytwórcę i przedłoży protokół z badań i pomiarów wykonanych przed włączeniem urządzenia do sieci kartę gwarancyjną oraz opis przebiegu awarii i towarzyszących objawów. Do czasu przybycia delegowanego przez Wytwórcę (Dostawcę) personelu albo 9

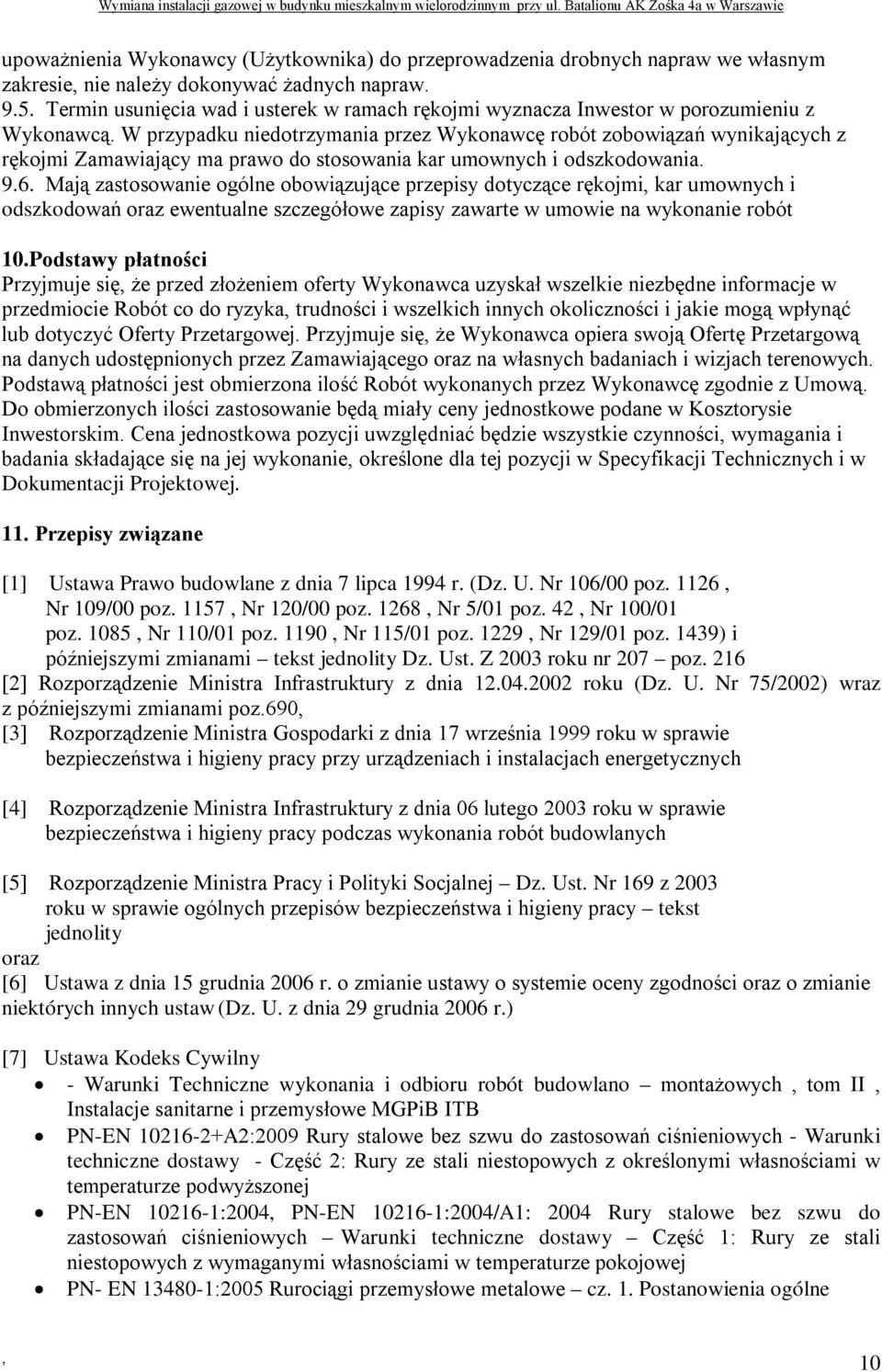

11 upoważnienia Wykonawcy (Użytkownika) do przeprowadzenia drobnych napraw we własnym zakresie nie należy dokonywać żadnych napraw Termin usunięcia wad i usterek w ramach rękojmi wyznacza Inwestor w porozumieniu z Wykonawcą. W przypadku niedotrzymania przez Wykonawcę robót zobowiązań wynikających z rękojmi Zamawiający ma prawo do stosowania kar umownych i odszkodowania Mają zastosowanie ogólne obowiązujące przepisy dotyczące rękojmi kar umownych i odszkodowań oraz ewentualne szczegółowe zapisy zawarte w umowie na wykonanie robót 10.Podstawy płatności Przyjmuje się że przed złożeniem oferty Wykonawca uzyskał wszelkie niezbędne informacje w przedmiocie Robót co do ryzyka trudności i wszelkich innych okoliczności i jakie mogą wpłynąć lub dotyczyć Oferty Przetargowej. Przyjmuje się że Wykonawca opiera swoją Ofertę Przetargową na danych udostępnionych przez Zamawiającego oraz na własnych badaniach i wizjach terenowych. Podstawą płatności jest obmierzona ilość Robót wykonanych przez Wykonawcę zgodnie z Umową. Do obmierzonych ilości zastosowanie będą miały ceny jednostkowe podane w Kosztorysie Inwestorskim. Cena jednostkowa pozycji uwzględniać będzie wszystkie czynności wymagania i badania składające się na jej wykonanie określone dla tej pozycji w Specyfikacji Technicznych i w Dokumentacji Projektowej. 11. Przepisy związane [1] Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz. U. Nr 106/00 poz Nr 109/00 poz Nr 120/00 poz Nr 5/01 poz. 42 Nr 100/01 poz Nr 110/01 poz Nr 115/01 poz Nr 129/01 poz. 1439) i późniejszymi zmianami tekst jednolity Dz. Ust. Z 2003 roku nr 207 poz. 216 [2] Rozporządzenie Ministra Infrastruktury z dnia roku (Dz. U. Nr 75/2002) wraz z późniejszymi zmianami poz.690 [3] Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 roku w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych [4] Rozporządzenie Ministra Infrastruktury z dnia 06 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych [5] Rozporządzenie Ministra Pracy i Polityki Socjalnej Dz. Ust. Nr 169 z 2003 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy tekst jednolity oraz [6] Ustawa z dnia 15 grudnia 2006 r. o zmianie ustawy o systemie oceny zgodności oraz o zmianie niektórych innych ustaw (Dz. U. z dnia 29 grudnia 2006 r.) [7] Ustawa Kodeks Cywilny - Warunki Techniczne wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe MGPiB ITB PN-EN A2:2009 Rury stalowe bez szwu do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych z określonymi własnościami w temperaturze podwyższonej PN-EN :2004 PN-EN :2004/A1: 2004 Rury stalowe bez szwu do zastosowań ciśnieniowych Warunki techniczne dostawy Część 1: Rury ze stali niestopowych z wymaganymi własnościami w temperaturze pokojowej PN- EN :2005 Rurociągi przemysłowe metalowe cz. 1. Postanowienia ogólne 10

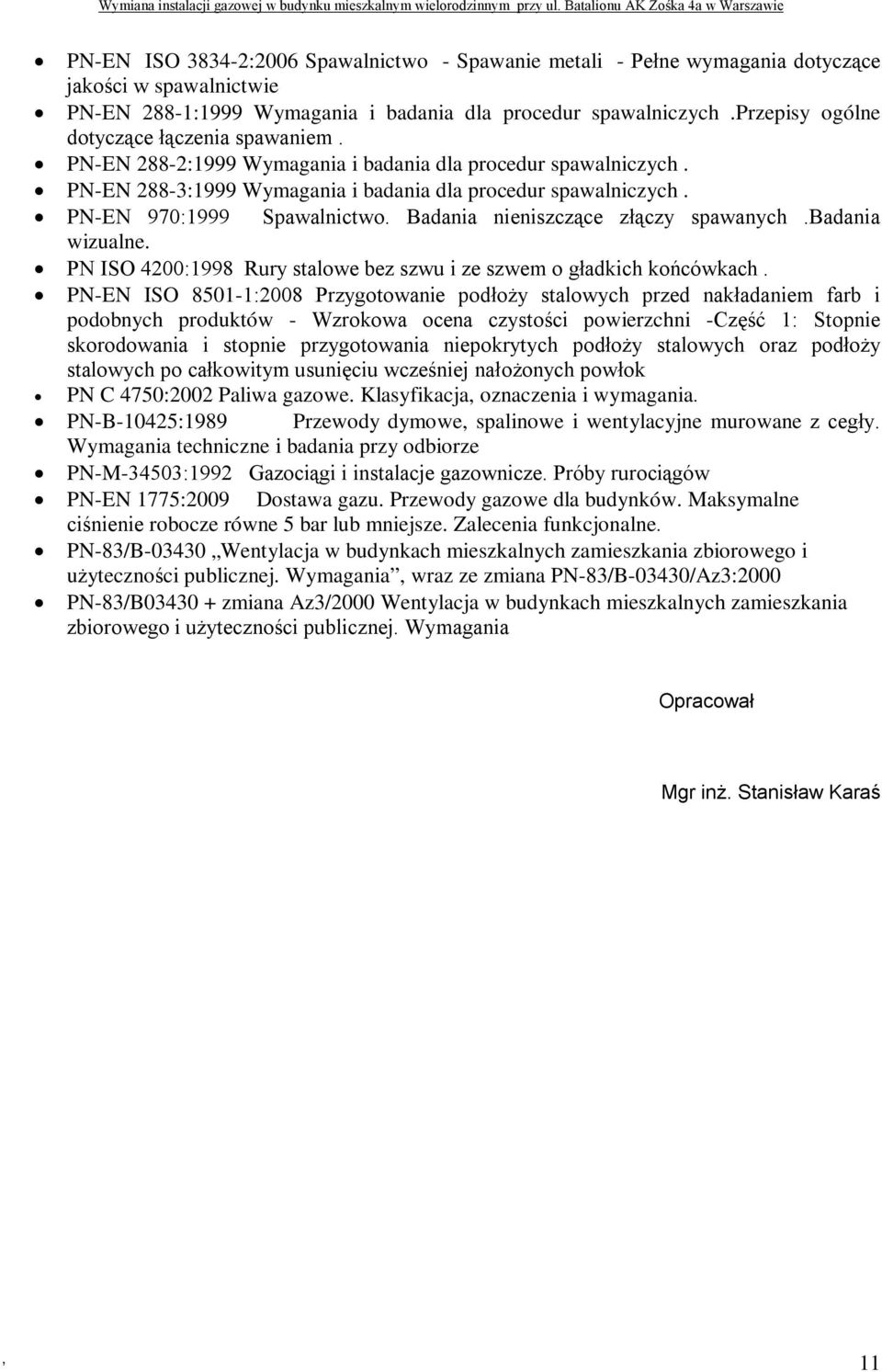

12 PN-EN ISO :2006 Spawalnictwo - Spawanie metali - Pełne wymagania dotyczące jakości w spawalnictwie PN-EN 288-1:1999 Wymagania i badania dla procedur spawalniczych.przepisy ogólne dotyczące łączenia spawaniem. PN-EN 288-2:1999 Wymagania i badania dla procedur spawalniczych. PN-EN 288-3:1999 Wymagania i badania dla procedur spawalniczych. PN-EN 970:1999 Spawalnictwo. Badania nieniszczące złączy spawanych.badania wizualne. PN ISO 4200:1998 Rury stalowe bez szwu i ze szwem o gładkich końcówkach. PN-EN ISO :2008 Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów - Wzrokowa ocena czystości powierzchni -Część 1: Stopnie skorodowania i stopnie przygotowania niepokrytych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok PN C 4750:2002 Paliwa gazowe. Klasyfikacja oznaczenia i wymagania. PN-B-10425:1989 Przewody dymowe spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze PN-M-34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów PN-EN 1775:2009 Dostawa gazu. Przewody gazowe dla budynków. Maksymalne ciśnienie robocze równe 5 bar lub mniejsze. Zalecenia funkcjonalne. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania wraz ze zmiana PN-83/B-03430/Az3:2000 PN-83/B zmiana Az3/2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania Opracował Mgr inż. Stanisław Karaś 11
