1 F.U.H. Techmaar PORTALOWA OPIS MYJNI MYJNIA CK 45 CK 45 DANE INFORMACJA TECHNICZNEO PRODUKCIE NR GDA 01 Portalowe myjnie samochodowe po remoncie i modernizacji Myjnia CK 45 Urządzenie myjącosuszące Wersja Multi-Program 2009

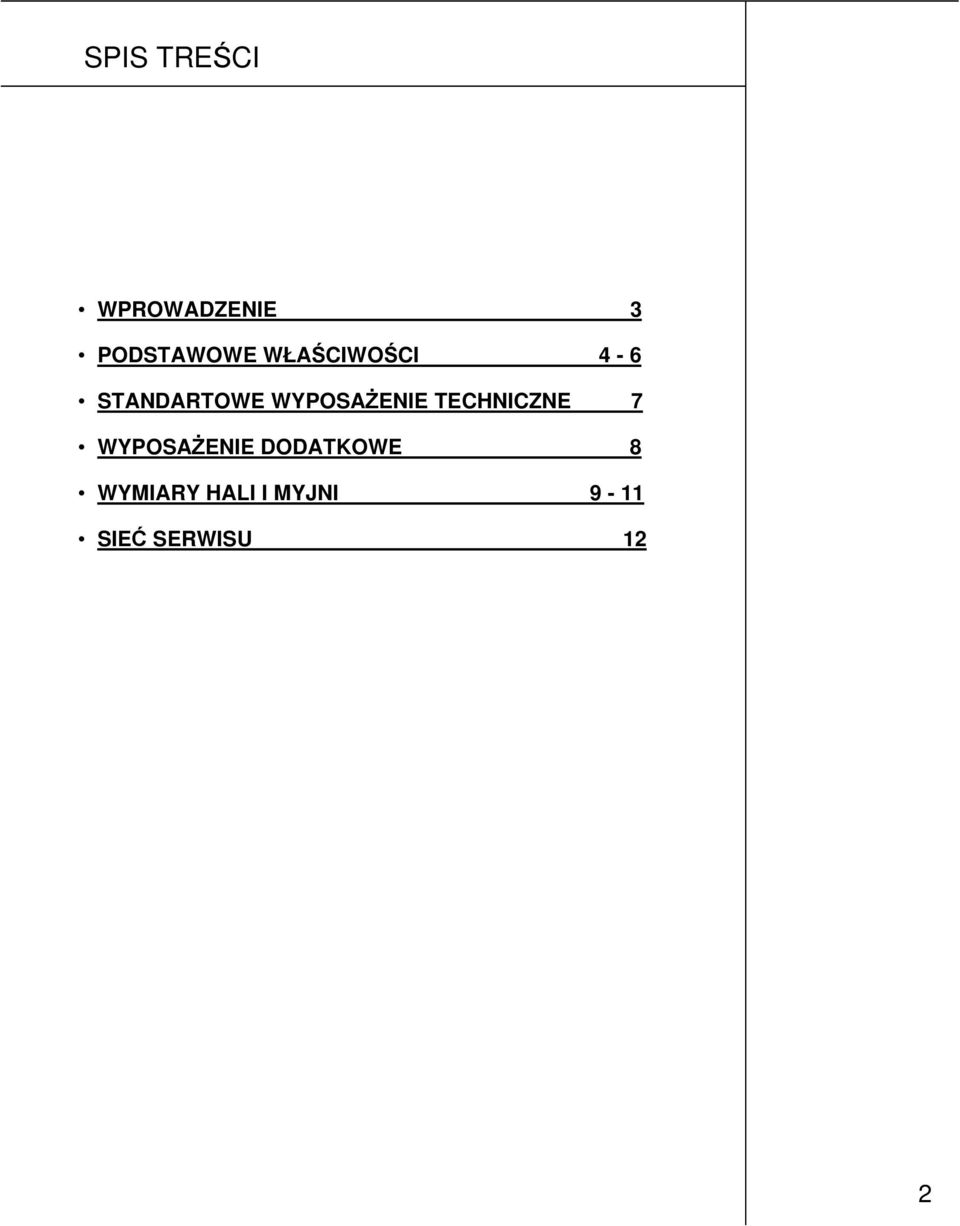

2 INFORMACJA O PRODUKCIE NR GDA 01 SPIS TREŚCI WPROWADZENIE 3 PODSTAWOWE WŁAŚCIWOŚCI 4-6 STANDARTOWE WYPOSAŻENIE TECHNICZNE 7 WYPOSAŻENIE DODATKOWE 8 WYMIARY HALI I MYJNI 9-11 SIEĆ SERWISU 12 2

3 INFORMACJA O PRODUKCIE NR GDA 01 Wprowadzenie Maszyny CK 45 niemieckiej firmy California Kleindienst (obecnie Wash-Tec), jeszcze niedawno należały do najpopularniejszych myjni portalowych w całej Europie. Do dnia dzisiejszego wiele tych urządzeń pracuje w Polsce nie tylko u osób prywatnych, ale również przy stacjach wiodących koncernów paliwowych. Firma nasza specjalizuje się w remontach tego typu myjni przygotowując Klientom maszyny zgodnie z ich indywidualnymi potrzebami. Remonty wykonujemy starannie, a na wszystkie dostarczone urządzenia udzielamy rocznej gwarancji. Po remoncie kapitalnym myjnia nie tylko wygląda jak nowa, ale również technicznie odzyskuje swą pierwotną sprawność. Niektórzy z Państwa porównują używaną myjnię do używanego samochodu, ale takie porównanie jest w tym przypadku nieuzasadnione. Myjnia CK 45 idealnie nadaje się do regeneracji. Posiada portal ocynkowany ogniowo, który w nieznacznym tylko stopniu ulega korozji, a plastikowe i aluminiowe osłony, jeżeli zostały uszkodzone podczas wcześniejszej eksploatacji, można łatwo naprawić lub wymienić. Zastosowane w tej maszynie elektroniczne elementy sterowania nic nie straciły do dnia dzisiejszego na swojej aktualności. Przez cały okres produkcji tych myjni fabryka dokonywała zmian, poprawiając pierwotną wersję swojego produktu. Wzorujemy się na najnowszych rozwiązaniach fabrycznych i w trakcie remontu wykonujemy konieczne zmiany modernizujące urządzenie, dzięki czemu myjnia ta może jeszcze przez długi czas dorównywać technicznie myjni fabrycznie nowej. Pozwala to na podjęcie przez naszego Klienta działalności nawet w warunkach silnej lokalnej konkurencji. Wszystkie dokonane zmiany modernizacyjne zgodne są z najnowszymi dla tych maszyn rozwiązaniami fabrycznymi i znajdują się w uaktualnionej dokumentacji technicznej przekazywanej Klientowi. Po okresie 12-miesięcznej gwarancji, świadczymy płatne usługi serwisowe. Do oferowanych urządzeń posiadamy pełny zakres części zamiennych, a serwis naszej firmy zapewnia krótki czas oczekiwania na ewentualną naprawę. CK 45 Zapraszamy Państwa do współpracy. 3

Firma nasza specjalizuje się w remontach tego typu myjni przygotowując Klientom maszyny zgodnie z ich indywidualnymi potrzebami.

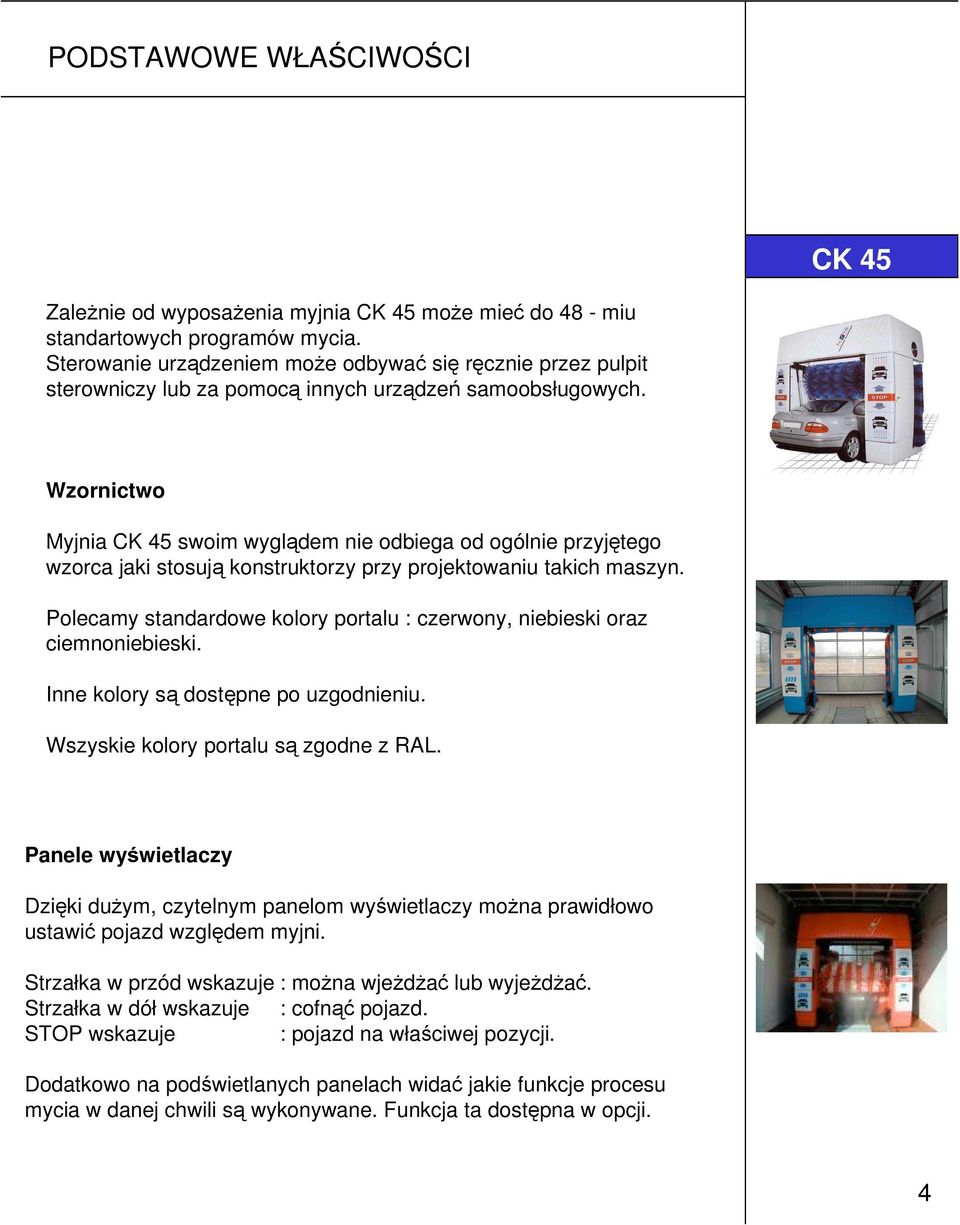

4 INFORMACJA O PRODUKCIE NR GDA 01 PODSTAWOWE WŁAŚCIWOŚCI CK 45 Zależnie od wyposażenia myjnia CK 45 może mieć do 48 - miu standartowych programów mycia. Sterowanie urządzeniem może odbywać się ręcznie przez pulpit sterowniczy lub za pomocą innych urządzeń samoobsługowych. Wzornictwo Myjnia CK 45 swoim wyglądem nie odbiega od ogólnie przyjętego wzorca jaki stosują konstruktorzy przy projektowaniu takich maszyn. Polecamy standardowe kolory portalu : czerwony, niebieski oraz ciemnoniebieski. Inne kolory są dostępne po uzgodnieniu. Wszyskie kolory portalu są zgodne z RAL. Panele wyświetlaczy Dzięki dużym, czytelnym panelom wyświetlaczy można prawidłowo ustawić pojazd względem myjni. Strzałka w przód wskazuje : można wjeżdżać lub wyjeżdżać. Strzałka w dół wskazuje : cofnąć pojazd. STOP wskazuje : pojazd na właściwej pozycji. Dodatkowo na podświetlanych panelach widać jakie funkcje procesu mycia w danej chwili są wykonywane. Funkcja ta dostępna w opcji. 4

Wzornictwo Myjnia CK 45 swoim wyglądem nie odbiega od ogólnie przyjętego wzorca jaki stosują konstruktorzy przy projektowaniu takich maszyn.

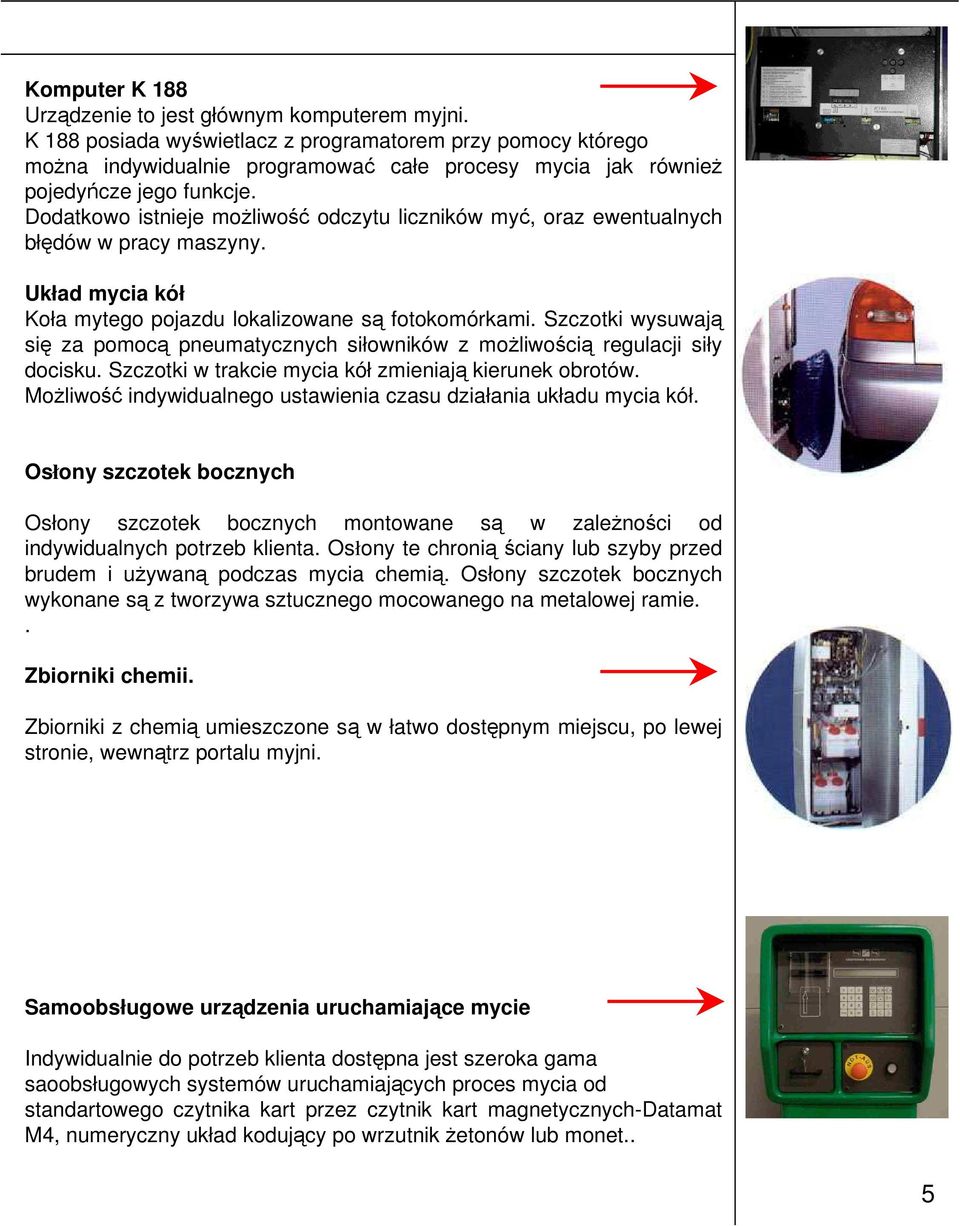

5 INFORMACJA O PRODUKCIE NR GDA 01 Komputer K 188 Urządzenie to jest głównym komputerem myjni. K 188 posiada wyświetlacz z programatorem przy pomocy którego można indywidualnie programować całe procesy mycia jak również pojedyńcze jego funkcje. Dodatkowo istnieje możliwość odczytu liczników myć, oraz ewentualnych błędów w pracy maszyny. Układ mycia kół Koła mytego pojazdu lokalizowane są fotokomórkami. Szczotki wysuwają się za pomocą pneumatycznych siłowników z możliwością regulacji siły docisku. Szczotki w trakcie mycia kół zmieniają kierunek obrotów. Możliwość indywidualnego ustawienia czasu działania układu mycia kół. Osłony szczotek bocznych Osłony szczotek bocznych montowane są w zależności od indywidualnych potrzeb klienta. Osłony te chronią ściany lub szyby przed brudem i używaną podczas mycia chemią. Osłony szczotek bocznych wykonane są z tworzywa sztucznego mocowanego na metalowej ramie.. Zbiorniki chemii. Zbiorniki z chemią umieszczone są w łatwo dostępnym miejscu, po lewej stronie, wewnątrz portalu myjni. Samoobsługowe urządzenia uruchamiające mycie Indywidualnie do potrzeb klienta dostępna jest szeroka gama saoobsługowych systemów uruchamiających proces mycia od standartowego czytnika kart przez czytnik kart magnetycznych-datamat M4, numeryczny układ kodujący po wrzutnik żetonów lub monet.. 5

Dodatkowo istnieje możliwość odczytu liczników myć, oraz ewentualnych błędów w pracy maszyny. Układ mycia kół Koła mytego pojazdu lokalizowane są fotokomórkami.

6 INFORMACJA O PRODUKCIE NR GDA 01 Szczotki Do standartowej wersji maszyny montuje się szczotki z polietylenowym włosiem. Na życzenie klienta można zastosować szczotki o włosiu z innego materiału np.carlite. Szczotki z takiego materiału wymagają jednak zawsze sprawnego układu ich płukania przed rozpoczęciem procesu mycia, oraz codziennej kontroli drożności dysz natryskowych. Zaletą szczotek z materiału CARLITE jest to, że szczotki takie oprócz mycia dodatkowo poleruja lakier mytego pojazdu. Pompy dozujące Pompy dozujące chemię sterowane są pneumatycznie z możliwością zmiany częstotliwości i wydajności. Funkcja ta pozwala optymalnie dopasować zużycie środków chemicznych. Zespół napędowy Silniki jazdy portalu sterowane są częstotliwościowo. Pozwala to na dowolne dopasowanie prędkości jazdy jak i płynne ruchy portalu (łagodny start i stop silników). Szafa elektryczna Szafa elektryczna sterowania umieszczona z prawej strony portalu myjni, zabezpieczona bryzgoszczelnie jest dostępna dla obsługi lub serwisu także podczas pracy maszyny. Elementy elektryczne w strefie ogólnodostępnej zasilane są napięciem 24 V. Wyłącznik główny umieszczony jest na zewnątrz portalu. Każdy silnik elektryczny posiada swoje zabezpieczenie termicznoprądowe. System szczotek bocznych i szczotki dachowej Szczotki boczne mają możliwość mycia całego przodu i tyłu pojazdu. W celu dopasowania się do różnych sylwetek pojazdów myjnia podczas jazdy w jednym przebiegu prostuje szczotki boczne, a w drugim je pochyla. Szczotki boczne i szczotka dachowa sterowane są przy pomocy prądowych mierników docisku LEM. 6

Zaletą szczotek z materiału CARLITE jest to, że szczotki takie oprócz mycia dodatkowo poleruja lakier mytego pojazdu.

7 STANDARTOWE WYPOSAŻENIE TECHNICZNE INFORMACJA O PRODUKCIE NR GDA 01 California Kleindienst CK 45 Stalowa konstrukcja portalu ocynkowana ogniowo w razie konieczności dodatkowo malowana w celu zachowania wydłużonej żywotności. Materiały aluminiowe i plastikowe. Widoczne śruby i nakrętki samokontrujące ze stali antykorozyjnej. Częstotliwościowe sterowanie napędów jazdy oraz układu podnoszenia szczotki dachowej i suszarni. Szczotka dachowa oraz szczotki boczne z elektroniczną kontrolą docisku LEM. Układ pochylania szczotek bocznych. Mycie przodu i tyłu pojazdu szczotkami bocznymi. 4 pneumatyczne pompy dozujące środki chemiczne w tym gorący wosk. Pulpit sterujący.( Inne urządzenie sterujące np. Datamat M 4 w opcji). Pozycjonowanie pojazu na fotokomórki. Transporter kablowy. Szczotki mycia kół. Szyny jezdne i najazdowe. System suszenia 4 - ma wentylatorami. Dysza dachowa sterowana fotokomórkami z możliwością przechyłu podczas suszenia (opcja ta dostępna po uzgodnienu za dopłatą). Czujniki pozycji szczotek do mycia kół. System bocznego podwyższonego ciśnienia. Układ sterowania bram i zasilania w wodę. 7

Częstotliwościowe sterowanie napędów jazdy oraz układu podnoszenia szczotki dachowej i suszarni. Szczotka dachowa oraz szczotki boczne z elektroniczną kontrolą docisku LEM.

8 INFORMACJA O PRODUKCIE NR GDA 01 WYPOSAŻENIE DODATKOWE ( OPCJE ) Mycie podwozia typ Ceccato) Szczotki z materiału Carlite. Elektroniczny układ łagodnego startu szczotki dachowej (funkcja ta od 2009 roku dostępna bez dopłaty) Elektroniczny układ łagodnego startu szczotek bocznych. Zmodernizowany układ podnoszenia suszarni i szczotki dachowej na paskach napędowych gładkich - (funkcja ta od 2009 roku dostępna bez dopłaty) Mycie podwozia. Osłona antybryzgowa szczotek bocznych. Datamat M 4, wrzutnik żetonów, itp. Wyświetlanie aktualnego procesu mycia System podwyższonego ciśnienia na dyszy dachowej uwzględniający kontur mytego pojazdu. System wychyłu dyszy dachowej przy suszeniu. Zbiorniki wody użytkowej - (funkcja ta od 2009 roku dostępna bez dopłaty) Zbiornik separujący od sieci wodociągowej. Zestaw pomp. Oczyszczalnia wody z obiegu zamkniętego. Układ napowietrzania zbiorników retencyjnych. Kompresor olejowy. Mycie podwozia myjni CK 45 Oczyszczalnia Freylit Eko-lit Recykling wody firmy Ceccato 8

Zmodernizowany układ podnoszenia suszarni i szczotki dachowej na paskach napędowych gładkich - (funkcja ta od 2009 roku dostępna bez dopłaty) Mycie podwozia. Osłona antybryzgowa szczotek bocznych.

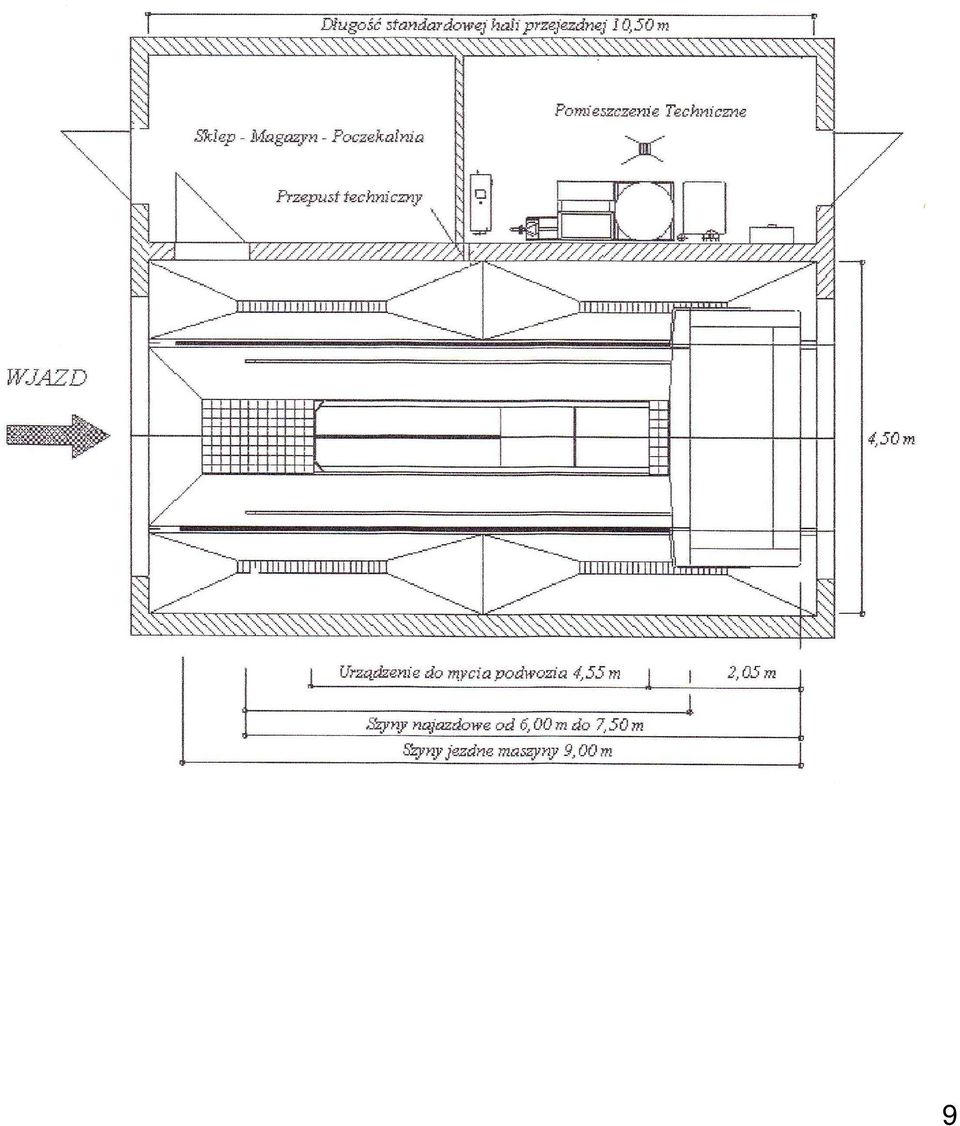

9 9

10 10

11 11

12 Mions/Lyon Stallikon/ Zürich Hamburg Rom Praha Wien Maribor Bratislava Zagreb Warszawa Budapest Beograd Tallin Kaunas Riga Sofia Minsk Bukarest St. Petersburg Kiew Moskau Rostov am Don Jekaterinburg Baku Sieć Serwisu czas przestoju koszty naszego stacji Niskie zgłoszeniowy awarii dojazdu Numer - tel Słupsk Poznań Firma Techmaar Gdańsk Firma Mirotech Poznań Firma Rejko Warszawa Krótki Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Łódź Warszawa Wrocław Katowice Kraków Lublin Firma Petrobit Katowice F.U.H. Techmaar Adres do korespondencji: Gdańsk ul Płocka 1a/10 tel techmaar@home.pl 12

+ 48 501 826 843 Słupsk Poznań Firma Techmaar Gdańsk Firma Mirotech Poznań Firma Rejko Warszawa Krótki Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Łódź Warszawa
