SKRÓCONY OPIS NOWOŚCI Edgecam 2009R1 PL
|
|
- Liliana Kurek
- 8 lat temu
- Przeglądów:
Transkrypt
1 SKRÓCONY OPIS NOWOŚCI Edgecam 2009R1 PL
2 Brak moŝliwości instalacji Edgecam 2009R1 na Windows 2000 Uwaga!!! Aby zaktualizować Edgecam do wersji 2009R1 wymagane jest posiadanie opieki technicznej przynajmniej do listopada 2008 Skrócony opis nowości przedstawia szereg unowocześnień wprowadzonych w Edgecam 2009R1 ułatwiających i przyśpieszających pracę technologa programisty. Więcej szczegółów znajduje się w wersji online What s New (Menu Start Programy Edgecam What's New). Import plików z CAD Edgecam 2009R1 współpracuje min. z najnowszymi wersjami programów CAD: Programy: Autodesk Inventor 2009* (wsparcie CADlink). SolidWorks 2009 (wsparcie CADlink).. Solid Edge V20 i Solid Edge ST (wsparcie CADlink). Pro/ENGINEER oparty na jądrze Granite włącznie z wersją Wildfire 4. Pro/DESKTOP 2001 i Pro/DESKTOP Express CATIA V4 (krawędzie + powierzchnie, bez modeli bryłowych) CATIA V5 (tylko bryły) łącznie z wersją R18. UGS NX5. Karnel: ACIS R19 Parasolid GRANITE One V5.0 datecode M100 Format wymiany plików: DXF (AutoCAD 2008) DWG (AutoCAD 2008) IGES 5.3 STL VDA-FS 2 STEP (AP203 and AP214)

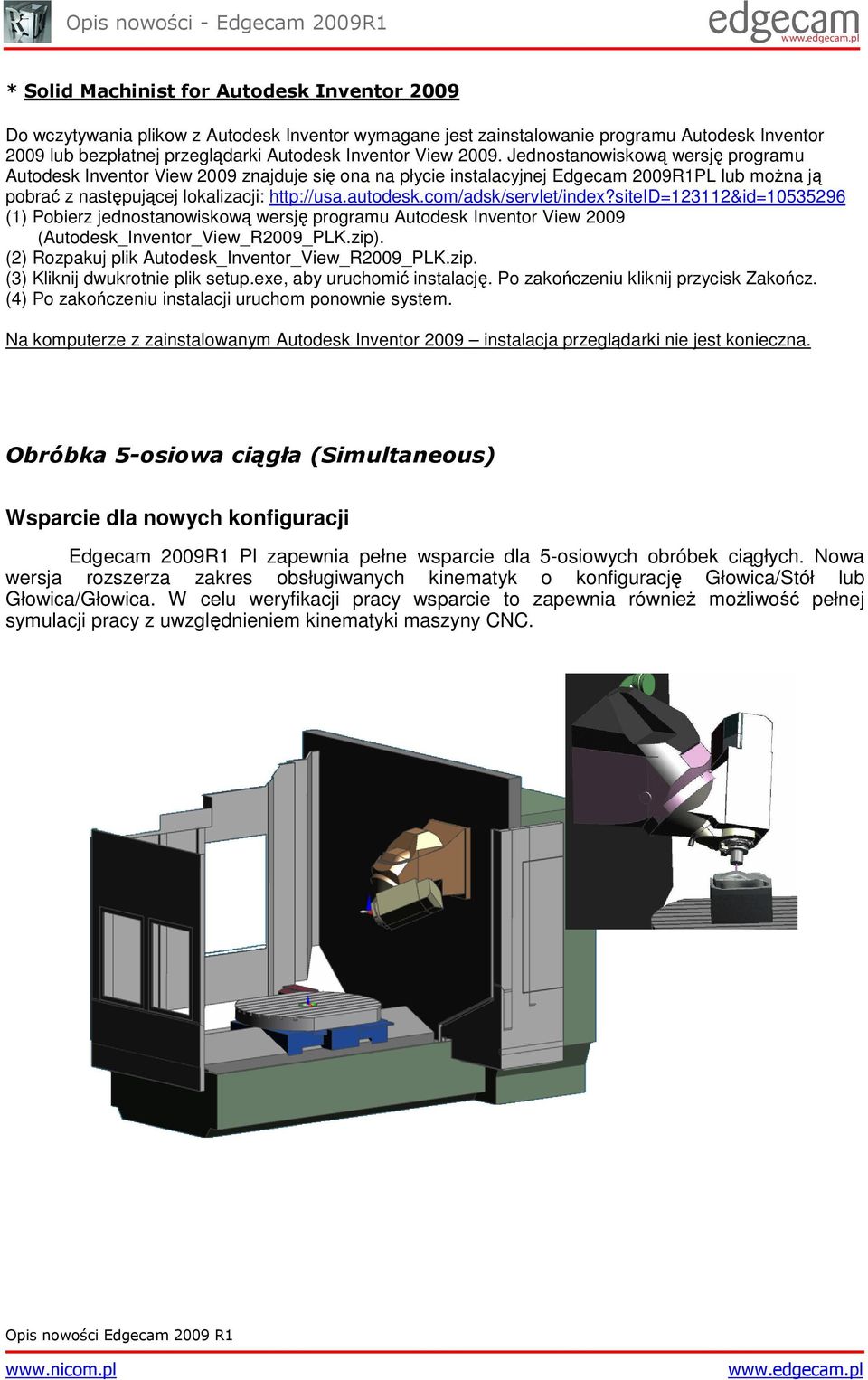

3 * Solid Machinist for Autodesk Inventor 2009 Do wczytywania plikow z Autodesk Inventor wymagane jest zainstalowanie programu Autodesk Inventor 2009 lub bezpłatnej przeglądarki Autodesk Inventor View Jednostanowiskową wersję programu Autodesk Inventor View 2009 znajduje się ona na płycie instalacyjnej Edgecam 2009R1PL lub moŝna ją pobrać z następującej lokalizacji: (1) Pobierz jednostanowiskową wersję programu Autodesk Inventor View 2009 (Autodesk_Inventor_View_R2009_PLK.zip). (2) Rozpakuj plik Autodesk_Inventor_View_R2009_PLK.zip. (3) Kliknij dwukrotnie plik setup.exe, aby uruchomić instalację. Po zakończeniu kliknij przycisk Zakończ. (4) Po zakończeniu instalacji uruchom ponownie system. Na komputerze z zainstalowanym Autodesk Inventor 2009 instalacja przeglądarki nie jest konieczna. Obróbka 5-osiowa ciągła (Simultaneous) Wsparcie dla nowych konfiguracji Edgecam 2009R1 Pl zapewnia pełne wsparcie dla 5-osiowych obróbek ciągłych. Nowa wersja rozszerza zakres obsługiwanych kinematyk o konfigurację Głowica/Stół lub Głowica/Głowica. W celu weryfikacji pracy wsparcie to zapewnia równieŝ moŝliwość pełnej symulacji pracy z uwzględnieniem kinematyki maszyny CNC.

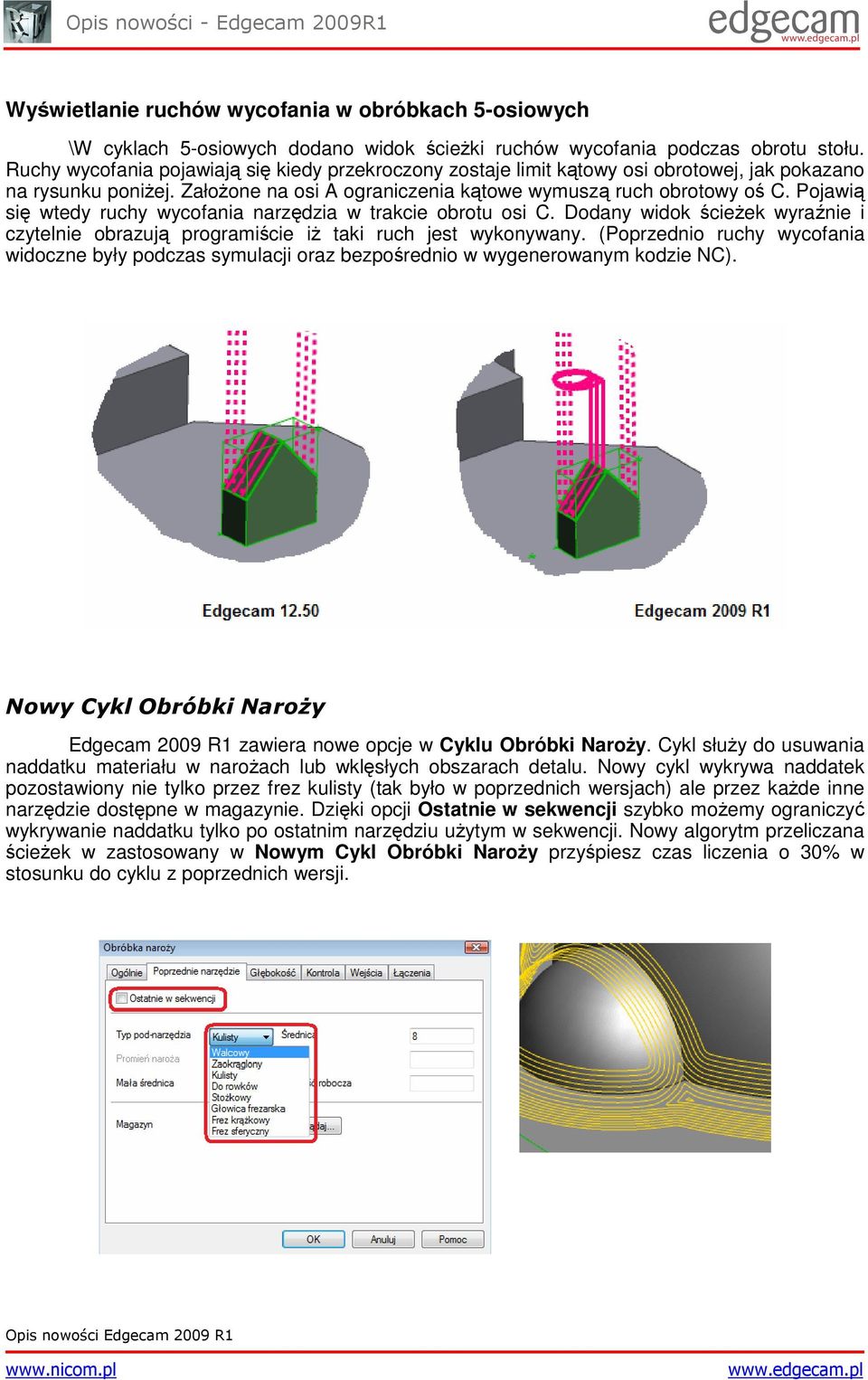

4 Wyświetlanie ruchów wycofania w obróbkach 5-osiowych \W cyklach 5-osiowych dodano widok ścieŝki ruchów wycofania podczas obrotu stołu. Ruchy wycofania pojawiają się kiedy przekroczony zostaje limit kątowy osi obrotowej, jak pokazano na rysunku poniŝej. ZałoŜone na osi A ograniczenia kątowe wymuszą ruch obrotowy oś C. Pojawią się wtedy ruchy wycofania narzędzia w trakcie obrotu osi C. Dodany widok ścieŝek wyraźnie i czytelnie obrazują programiście iŝ taki ruch jest wykonywany. (Poprzednio ruchy wycofania widoczne były podczas symulacji oraz bezpośrednio w wygenerowanym kodzie NC). Nowy Cykl Obróbki NaroŜy Edgecam 2009 R1 zawiera nowe opcje w Cyklu Obróbki NaroŜy. Cykl słuŝy do usuwania naddatku materiału w naroŝach lub wklęsłych obszarach detalu. Nowy cykl wykrywa naddatek pozostawiony nie tylko przez frez kulisty (tak było w poprzednich wersjach) ale przez kaŝde inne narzędzie dostępne w magazynie. Dzięki opcji Ostatnie w sekwencji szybko moŝemy ograniczyć wykrywanie naddatku tylko po ostatnim narzędziu uŝytym w sekwencji. Nowy algorytm przeliczana ścieŝek w zastosowany w Nowym Cykl Obróbki NaroŜy przyśpiesz czas liczenia o 30% w stosunku do cyklu z poprzednich wersji.

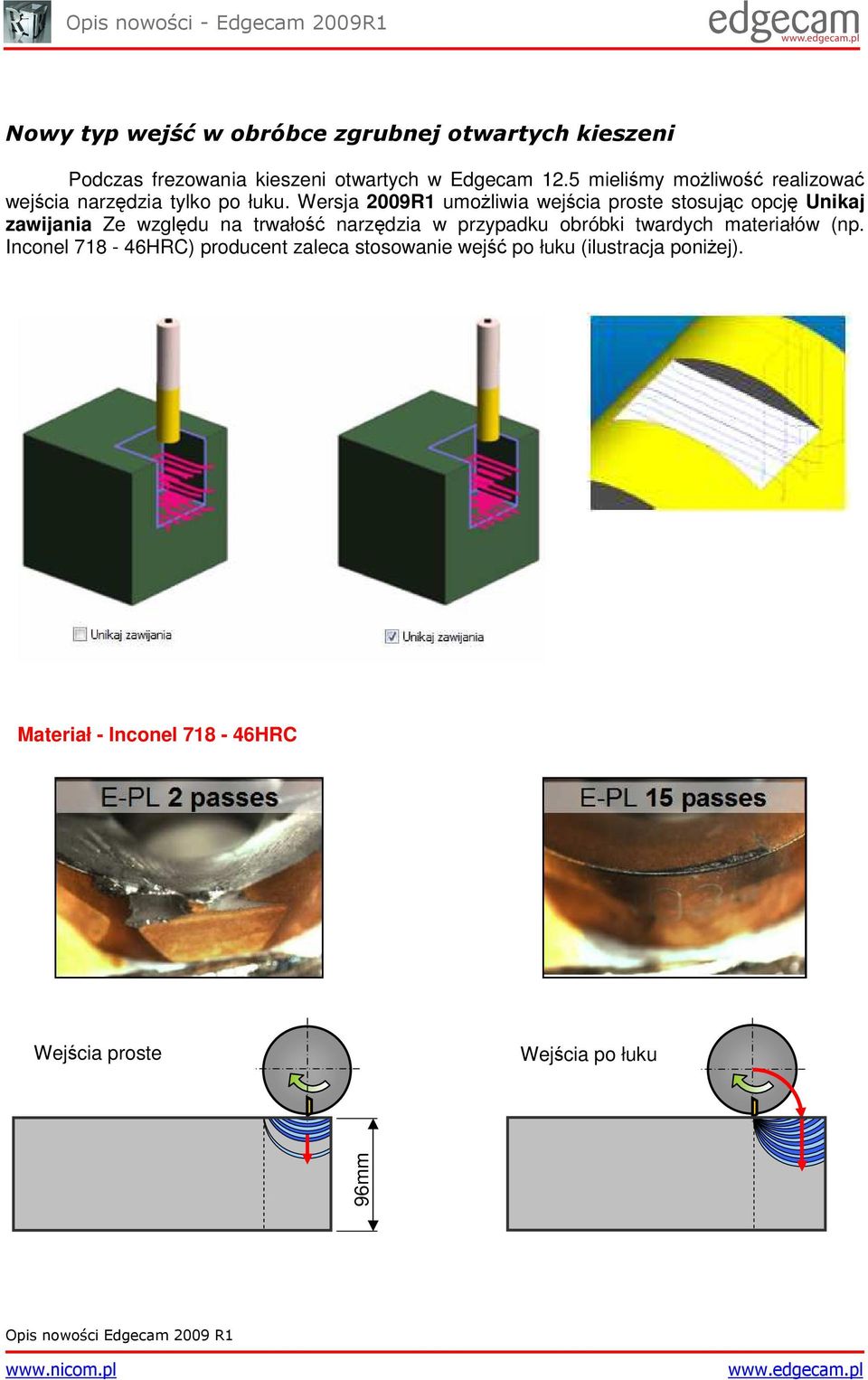

5 Nowy typ wejść w obróbce zgrubnej otwartych kieszeni Podczas frezowania kieszeni otwartych w Edgecam 12.5 mieliśmy moŝliwość realizować wejścia narzędzia tylko po łuku. Wersja 2009R1 umoŝliwia wejścia proste stosując opcję Unikaj zawijania Ze względu na trwałość narzędzia w przypadku obróbki twardych materiałów (np. Inconel HRC) producent zaleca stosowanie wejść po łuku (ilustracja poniŝej). Materiał - Inconel HRC Wejścia proste Wejścia po łuku 96mm
6 Nowa strategia do frezowania heliakalnego W wersji 2009R1 technolog programista otrzymuje nowe narzędzie do frezowania otworów z fazami w jednym cyklu. W cyklu Otwory dodana została strategia Spiralna. Programista definiuje głębokość oraz średnicę fazy, kąt pochylenia, skok na fazie oraz inny skok na otworze. Nowa strategia do wytaczania/pogłębiania wstecznego W wersji 2009 wprowadzono nowy Cykl Wytaczania/Pogłębiania Wstecznego do obróbki w trudno dostępnych miejscach lub gdy chcemy uniknąć przemocowania detalu. Cykl obsługuje dwa typy narzędzi monolityczne oraz z chowana zapadką.
7 Wybór odpowiedniego typu narzędzia (monolit/chowana zapadka) odbywa się w takcie tworzenia lub edycji narzędzia w Magazynie Narzędziowym przez zaznaczenie bądź odznaczenie opcji Chowana Płytka. Wsparcie dla sond pomiarowych Dostępne w Edgecam 2009R1 cykle Sondy pomiarowej umoŝliwiają pomiar detalu przed, w trakcie i po obróbce. Pełne wsparcie w kreatorze postprocesorów umoŝliwia dostosowanie kodu NC do wymagań uŝytkownika. Obecnie wsparcie dotyczy szablonu Adaptive Milling ISO. Poszerzając moŝliwości wykorzystania sond pomiarowych na

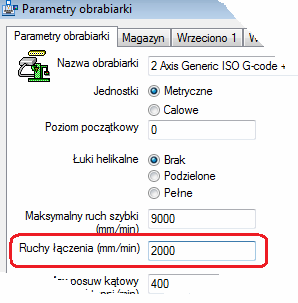

8 maszynach CNC w nowej wersji Edgecam 2009R1 dodano równieŝ dwa nowe cykle: Pomiar naroŝa oraz Pomiar 4-osiowy. Ulepszenia Nowego Cyklu Zgrubnego w toczeniu Kształtowanie ścieŝki W wersji 2009R1 w toczeniu będziemy mogli uzyskać ścieŝkę która będzie uwzględniała kątowe ustawienie narzędzia tokarskiego. Ruchy łączenia ścieŝki
9 Nowa opcja UŜyj Szybki Roboczy na zakładce Kontrola w cyklu Nowe Toczenie Zgrubne umoŝliwia nam realizację ruchów szybkich wg wartości dostępnych na maszynie (opcja odznaczona) lub wg wartości wpisanej w postprocesorze (opcja zaznaczona). Nowe cechy tokarskie PoniewaŜ w technologii produkcji mamy moŝliwość róŝnego podejścia do obróbki detalu, czasami Ŝeby nie przymocowywać części moŝemy zastosować strategie toczenia lub wytaczania wstecznego (cechy typu BACK). W związku z tym Edgecam 2009R1 umoŝliwia wykrycie asocjatywnych wstecznych profili tokarskich które mogą być uŝyte do generowania ścieŝki narzędzia.
10 Dodatkowo wprowadzone zostały moŝliwości wykrywania asocjatywnych cech technologicznych typu rowki promieniowe lub rowki osiowe. Aby wykorzystanie wykrytych w Edgecam 2009R1 cech do toczenia, wytaczania oraz rowkowanie wstecznego było moŝliwe wprowadzono nowe strategie kierunkowania ścieŝki narzędzia.

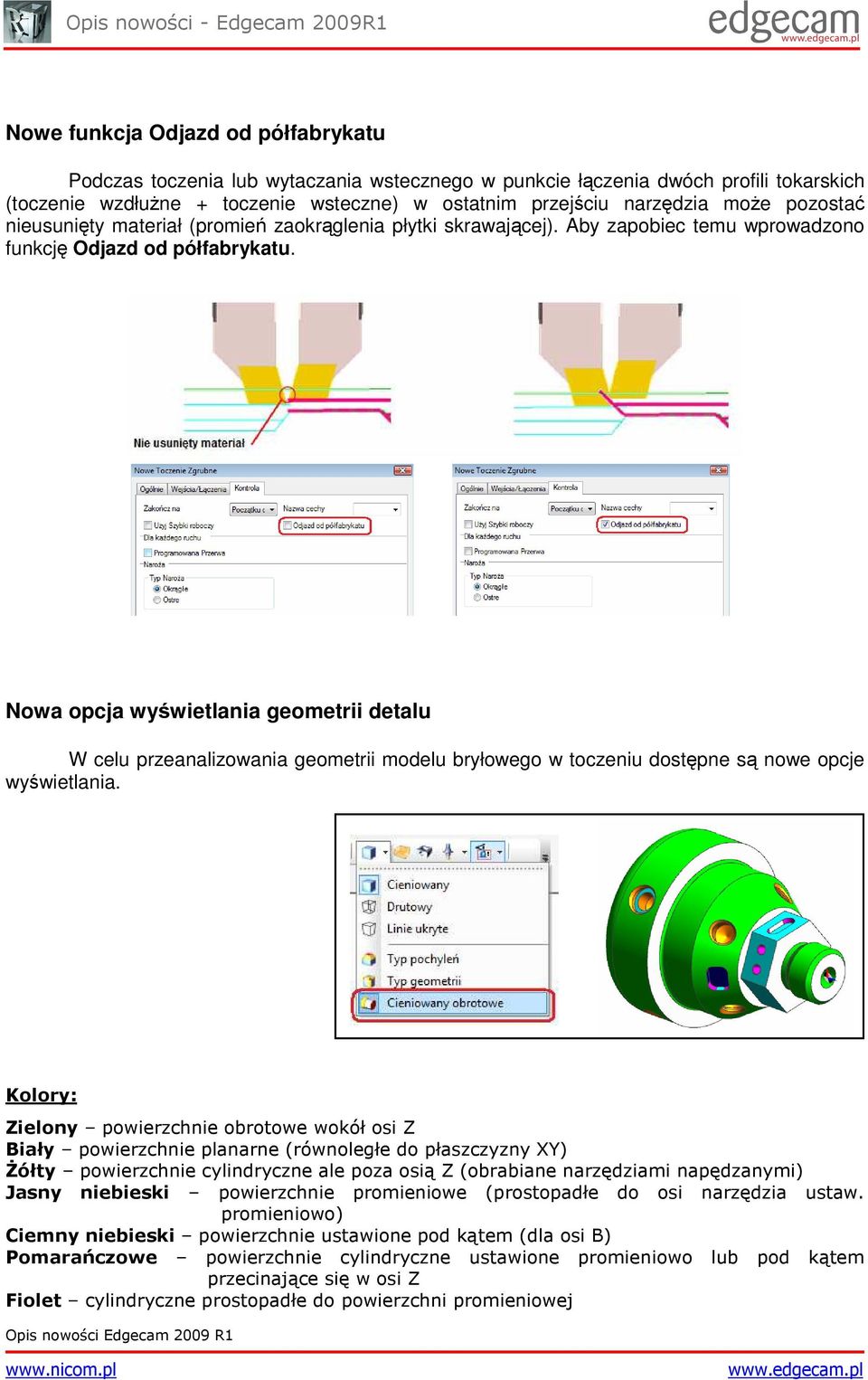

11 Nowe funkcja Odjazd od półfabrykatu Podczas toczenia lub wytaczania wstecznego w punkcie łączenia dwóch profili tokarskich (toczenie wzdłuŝne + toczenie wsteczne) w ostatnim przejściu narzędzia moŝe pozostać nieusunięty materiał (promień zaokrąglenia płytki skrawającej). Aby zapobiec temu wprowadzono funkcję Odjazd od półfabrykatu. Nowa opcja wyświetlania geometrii detalu W celu przeanalizowania geometrii modelu bryłowego w toczeniu dostępne są nowe opcje wyświetlania. Kolory: Zielony powierzchnie obrotowe wokół osi Z Biały powierzchnie planarne (równoległe do płaszczyzny XY) śółty powierzchnie cylindryczne ale poza osią Z (obrabiane narzędziami napędzanymi) Jasny niebieski powierzchnie promieniowe (prostopadłe do osi narzędzia ustaw. promieniowo) Ciemny niebieski powierzchnie ustawione pod kątem (dla osi B) Pomarańczowe powierzchnie cylindryczne ustawione promieniowo lub pod kątem przecinające się w osi Z Fiolet cylindryczne prostopadłe do powierzchni promieniowej

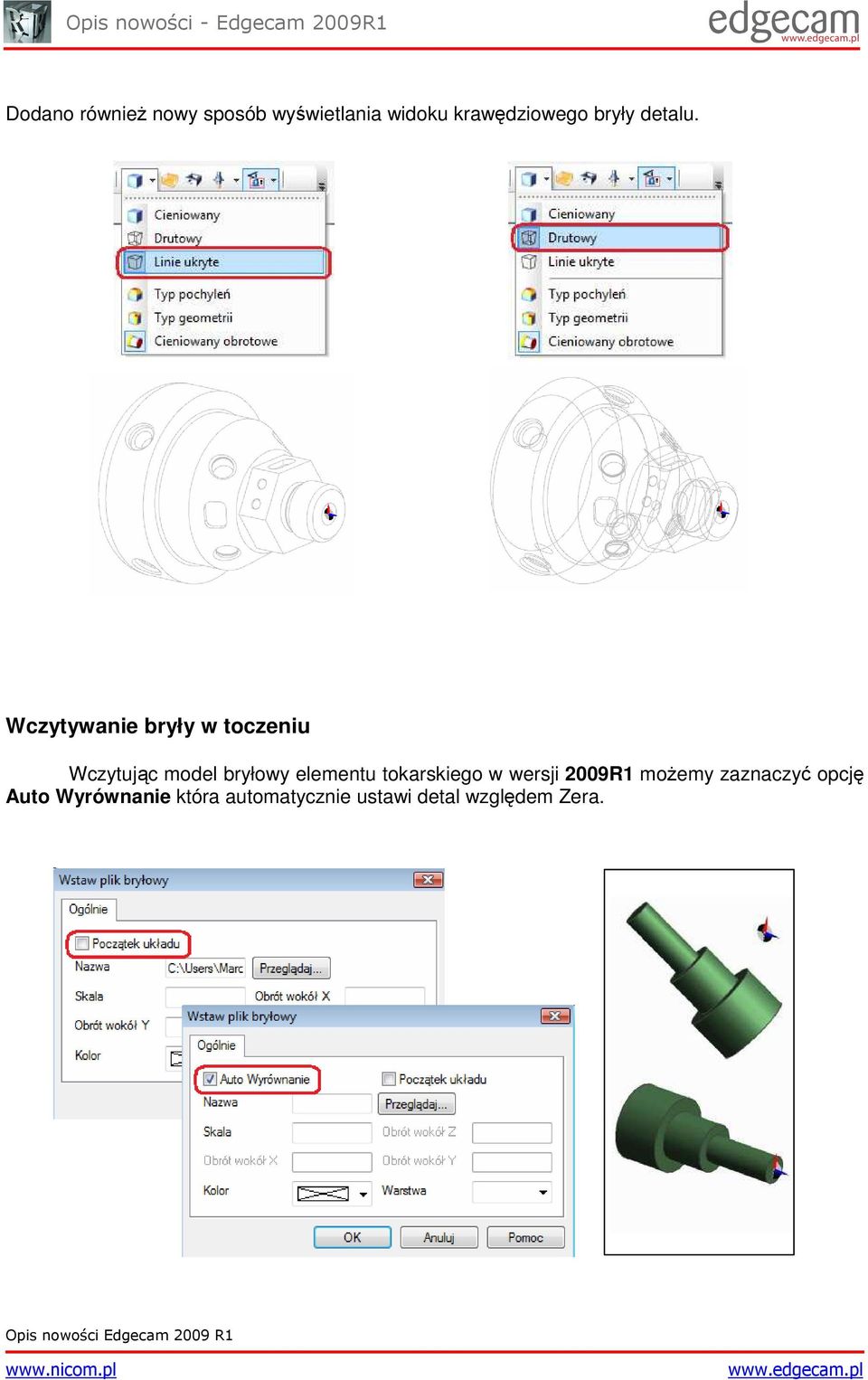

12 Dodano równieŝ nowy sposób wyświetlania widoku krawędziowego bryły detalu. Wczytywanie bryły w toczeniu Wczytując model bryłowy elementu tokarskiego w wersji 2009R1 moŝemy zaznaczyć opcję Auto Wyrównanie która automatycznie ustawi detal względem Zera.
13 Podpowiedź wyświetlana pod kursorem Podpowiedź dotychczasowo wyświetlana w lewym dolnym rogu programu moŝe być wyświetlana pod kursorem, skupiając uwagę programisty na obszarze roboczym. Opcję tą włączamy przez Opcje/System/Wybór/PodpowiedŜ pod kursorem. Aktualizacja półfabrykatu Tworząc półfabrykat z modelu wykonanego w programie CAD moŝemy zastosować funkcję Aktualizacji półfabrykatu po wykonanym cyklu. Program usunie nam część półfabrykatu która została juŝ obrobiona. Wybierając kolejny cykl nie będziemy musieli wskazywać zakresu obróbki, program wygeneruje ścieŝkę w obrębie wcześniej uzyskanego półfabrykatu. Aby system zaktualizował półfabrykat naleŝy w sekwencji obróbki po wykonanym cyklu wstawić opcję Uaktualnia półfabrykat.
14 Nowości w wykrywaniu cech technologicznych Edgecam 2009R1 został wzbogacony o funkcję analizy wykrytych cech technologicznych pod kontem moŝliwości obróbki na wybranym postprocesorze. JeŜeli któreś z wykrytych cech nie będzie moŝna wykonać program nas o tym poinformuje. Dodatkowo na zakładce bryły dodano opcję Kosz, do którego moŝemy usunąć nie potrzebną w danym momęcie cechę. Cecha która znajduje się w Koszu moŝe zostać trwale usunięta lub przywrócona do głównego drzewa cech przez opcję Cofnięcie znajdującą się pod prawym klawiszem myszy. Aby wygasić wykrytą cechę technologiczną moŝemy równieŝ skorzystać z opcji Ukryj.

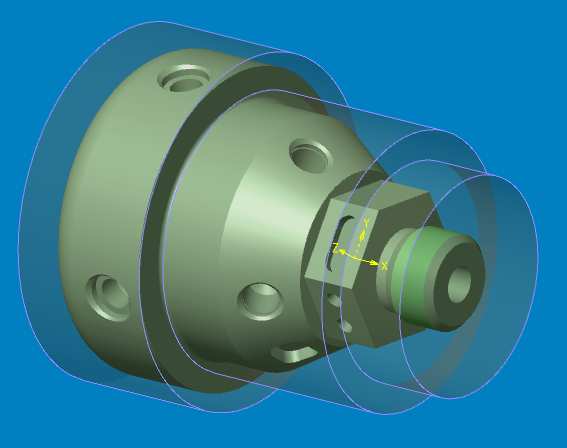

15 Nowości w Edgecam Part Modeler Definicja półfabrykatu W Edgecam Part Modeler 2009R1 moŝemy dany komponent przypisać jako półfabrykat. Po wczytaniu złoŝenia do Edgecam program rozpozna nam zdefiniowany wcześniej półfabrykat automatycznie. Parametry powierzchni W Part Modeler moŝemy obecnie dla wybranej powierzchni nadać parametry typu: chropowatość, górną/dolną tolerancję oraz naddatek. Podczas wykrywania tokarskich cech technologicznych system wykryje nam zadane parametry odpowiednio ustawiając wykryty profil.
