PROJEKT WYKONAWCZY. MODERNIZACJI INFRASTRUKTURY TELETECHNICZNEJ W BUDYNKU IZBY CELNEJ W KATOWICACH POŁOŻONYM W CIESZYNIE, UL. BIELSKA 47a.

Transkrypt

1 PROJEKT WYKONAWCZY MODERNIZACJI INFRASTRUKTURY TELETECHNICZNEJ W BUDYNKU IZBY CELNEJ W KATOWICACH POŁOŻONYM W CIESZYNIE, UL. BIELSKA 47a. ADRES INWESTYCJI: IZBA CELNA W KATOWICACH UL. BIELSKA 47a, CIESZYN INWESTOR: IZBA CELNA W KATOWICACH UL. SŁONECZNA 34, KATOWICE BRANŻA: NR EWID. PROJEKTU: NR DOKUMENTU INSTALACJE TELETECHNICZNE KD, SSWiN, CCTV RR REW.1 Imię i Nazwisko Nr upr. Data Podpis Projektant mgr inż. Ziemowit Goździk 175/71/Łm Opracował mgr inż. Bartosz Goździk KWIECIEŃ 2014 PROJ

2 Spis treści 1. PRZEDMIOT I PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OBOWIĄZUJĄCE NORMY INSTALACJA KD INSTALACJA SSWiN INSTALACJA CCTV... 8

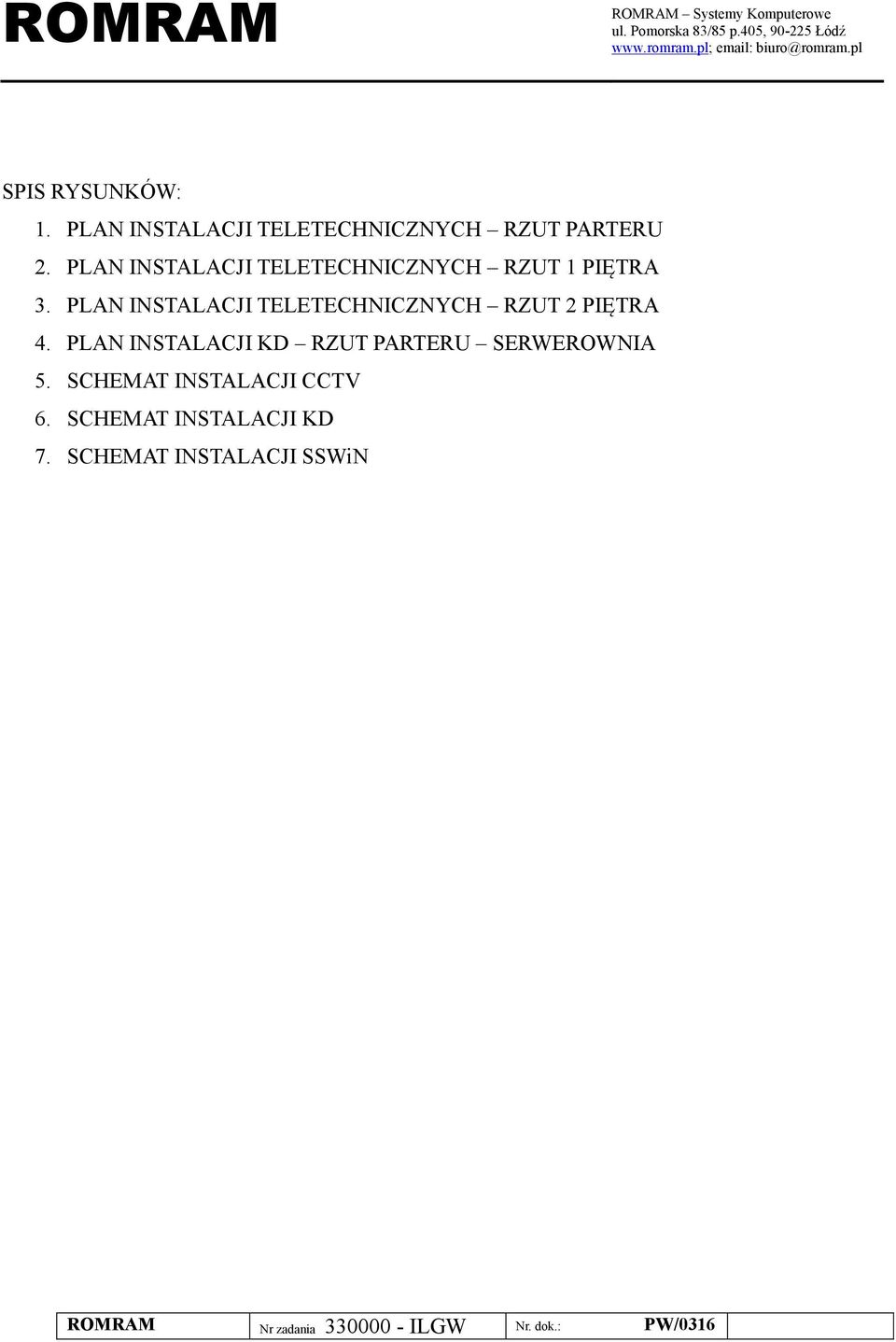

3 SPIS RYSUNKÓW: 1. PLAN INSTALACJI TELETECHNICZNYCH RZUT PARTERU 2. PLAN INSTALACJI TELETECHNICZNYCH RZUT 1 PIĘTRA 3. PLAN INSTALACJI TELETECHNICZNYCH RZUT 2 PIĘTRA 4. PLAN INSTALACJI KD RZUT PARTERU SERWEROWNIA 5. SCHEMAT INSTALACJI CCTV 6. SCHEMAT INSTALACJI KD 7. SCHEMAT INSTALACJI SSWiN

4 1. PRZEDMIOT I PODSTAWA OPRACOWANIA Przedmiotem zlecenia jest opracowanie dokumentacji projektowej modernizacji instalacji elektrycznych i teletechnicznych wraz z adaptacją pomieszczenia na potrzeby serwerowni w budynku Izby Celnej w Katowicach przy ul. Bielskiej 47a w Cieszynie. Dokumentację projektową wykonano na podstawie: Umowy Uzgodnień i wytycznych od inwestora Wizji lokalnej Norm i obowiązujących przepisów 2. ZAKRES OPRACOWANIA Dokumentacja projektowa obejmuje zakresem instalację kontroli dostępu do pomieszczenia serwerowni i UPS, monitoringu CCTV, instalacji SSWiN. W ramach opracowania zaprojektowano trasy kablowe z uwzględnieniem ilości i ciężaru prowadzonych kabli. Trasy kablowe zostały zoptymalizowane pod kątem długości przewodów, oraz zapewnienia wymaganego zapasu pojemności. Opis Budynku Budynek Izby Celnej w Katowicach przy ul. Bielskiej 47a w Cieszynie jest budynkiem niskim 2 kondygnacyjnym, niepodpiwniczonym, zbudowanym w technologii tradycyjnej. Budynek posiada parterowe skrzydło prostopadłe do budynku głównego. W budynku mieszczą się pomieszczenia biurowe oraz magazynowe. W ramach kompleksowego projektu wielobranżowego opracowano adaptację pomieszczenia na potrzeby serwerowni wyposażonej w instalacje zgodne z wytycznymi inwestora. Istniejące pomieszczenie serwerowni zostanie przeznaczone na potrzeby UPS. Projekt wielobranżowy obejmuje swoim zakresem modernizację okablowania sieci LAN urządzeń kontroli dostępu, modernizację telewizji przemysłowej, systemu SSWiN oraz klimatyzacji pomieszczenia serwerowni i UPS.

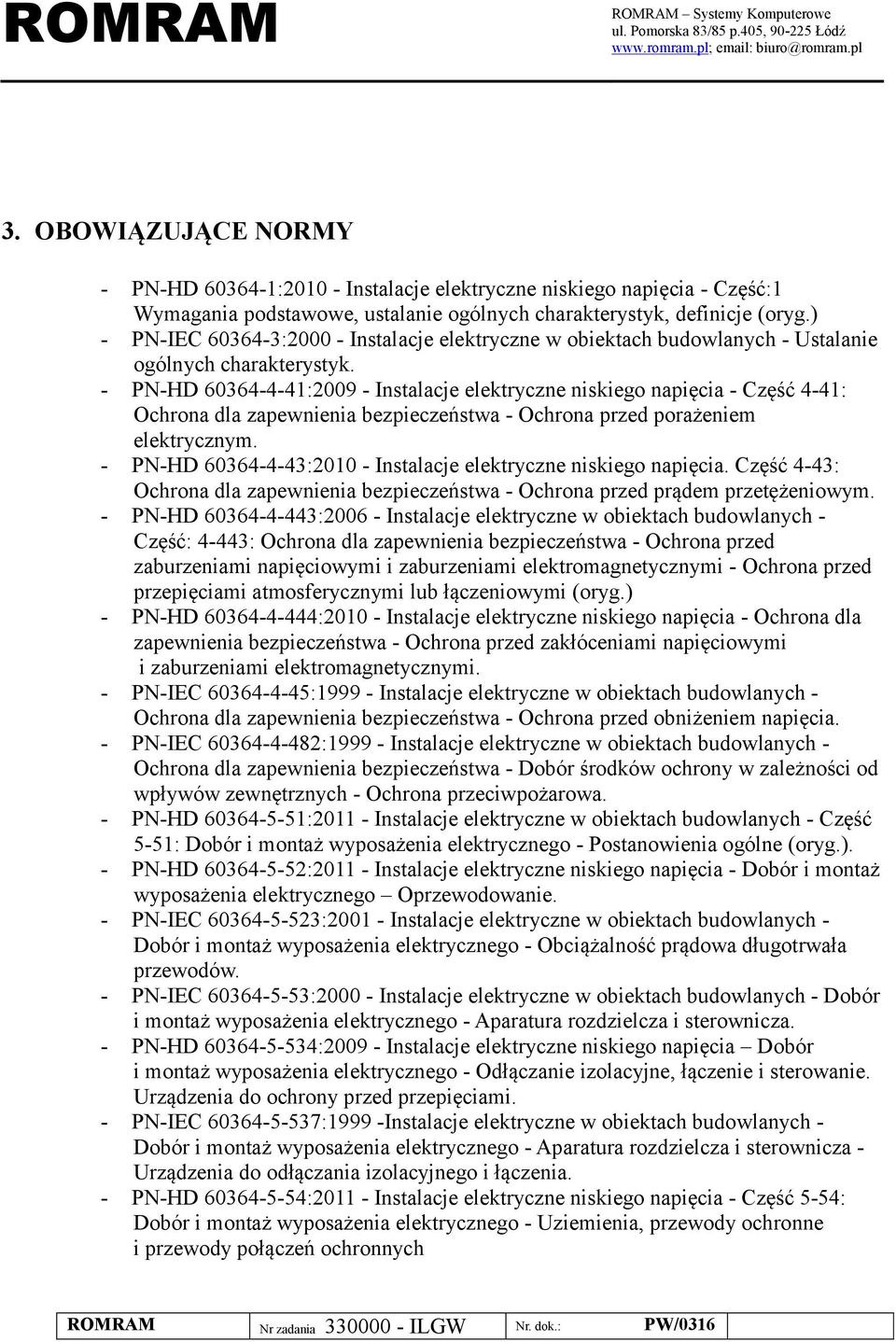

5 3. OBOWIĄZUJĄCE NORMY - PN-HD : Instalacje elektryczne niskiego napięcia - Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje (oryg.) - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Ustalanie ogólnych charakterystyk. - PN-HD : Instalacje elektryczne niskiego napięcia - Część 4-41: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym. - PN-HD : Instalacje elektryczne niskiego napięcia. Część 4-43: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym. - PN-HD : Instalacje elektryczne w obiektach budowlanych - Część: 4-443: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi - Ochrona przed przepięciami atmosferycznymi lub łączeniowymi (oryg.) - PN-HD : Instalacje elektryczne niskiego napięcia - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed zakłóceniami napięciowymi i zaburzeniami elektromagnetycznymi. - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed obniżeniem napięcia. - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Dobór środków ochrony w zależności od wpływów zewnętrznych - Ochrona przeciwpożarowa. - PN-HD : Instalacje elektryczne w obiektach budowlanych - Część 5-51: Dobór i montaż wyposażenia elektrycznego - Postanowienia ogólne (oryg.). - PN-HD : Instalacje elektryczne niskiego napięcia - Dobór i montaż wyposażenia elektrycznego Oprzewodowanie. - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Obciążalność prądowa długotrwała przewodów. - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza. - PN-HD : Instalacje elektryczne niskiego napięcia Dobór i montaż wyposażenia elektrycznego - Odłączanie izolacyjne, łączenie i sterowanie. Urządzenia do ochrony przed przepięciami. - PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza - Urządzenia do odłączania izolacyjnego i łączenia. - PN-HD : Instalacje elektryczne niskiego napięcia - Część 5-54: Dobór i montaż wyposażenia elektrycznego - Uziemienia, przewody ochronne i przewody połączeń ochronnych

6 4. INSTALACJA KD System KD obejmuje dwa pomieszczenia techniczne znajdujące się na parterze ( pomieszczenie serwerowni oraz UPS). Adoptowany system KD jest oparty o urządzenia Andover Continuum firmy Schneider. Inwestor posiada kompletny system KD na dwa przejścia jednostronne, który należy adoptować do nowej aplikacji. System jest oparty o główny kontroler sieciowy CX9900 umożliwiający obsługę 16 we/wy, moduły kontroli dostępu AC-1A oraz czytniki zbliżeniowe ASR 603. System posiada również dedykowane moduły zasilaczy do kontrolera sieciowego oraz modułów kontroli dostępu. Urządzenia wykonawcze systemu KD zostały zaprojektowane w części architektonicznej opracowania. Szafę sterowniczą systemu KD należy umieścić w pomieszczeniu serwerowni. Zasilanie szafy należy doprowadzić z rozdzielnicy Ts znajdującej się w serwerowni na parterze. Obwody sterujące pracą zwór magnetycznych i czytników zbliżeniowych należy prowadzić wewnątrz pomieszczeń System należy doposażyć w oprogramowanie umożlwiające zarządzanie i rejestrację zdarzeń systemu KD. Dedykowaną stację roboczą dostarczy użytkownik. Wszystkie przejścia wyposażyć w przyciski otwarcia drzwi wewnątrz pomieszczeń, aby system mógł rejestrować wyjścia z pomieszczeń objętych KD. Zamawiający dysponuje pierwotną dokumentacją systemu KD gdzie znajdują się wszystkie detale i rozwiązania techniczne zastosowane w omawianym systemie. 5. INSTALACJA SSWiN Analiza zagrożeń Obiekt jest wolno stojącym budynkiem posiadającym, parter, 2 kondygnacje z pomieszczeniami biurowymi oraz magazynowymi. Obiekt posiada jedno wejście główne, oraz jedno wejście od podwórka. Ryzyko włamania do pomieszczeń biurowych oceniono, jako stosunkowo niskie i do ochrony za pomocą środków technicznych wybrano jedynie pomieszczenia na parterze: pokoje biurowe, magazynowe oraz techniczne. W obiekcie nie będą przechowywane pieniądze. Również zabór jakiejkolwiek dokumentacji poprzez napad nie jest realnym zagrożeniem z uwagi na jej charakter. Z tego powodu ryzyko napadu należy uznać za bardzo niskie, celowość takich działań byłaby, bowiem wątpliwa z punktu widzenia możliwych do osiągnięcia korzyści.

7 W projekcie nie przewiduje się środków ochrony technicznej przed napadem. Koncepcja ochrony technicznej Przeprowadzona analiza, wykazuje, że przy realizacji ochrony technicznej Obiektu należy zastosować typowy system Sygnalizacji Włamania i Napadu. System obejmie swoim nadzorem tylko pomieszczenia na poziomie parteru oraz komunikację na wyższych piętrach. Strefa 1 obejmuje pomieszczenia magazynowe na parterze; Strefa 2 obejmuje pomieszczenia magazynowe na parterze oraz pom. kotłowni; Strefa 3 obejmuje pomieszczenia biurowe na parterze; Strefa 4 obejmuje pomieszczenia biurowe na parterze; Strefa 5 obejmuje korytarze na parterze; Strefa 6 obejmuje korytarze na 1 piętrze; Strefa 7 obejmuje korytarze na 2 piętrze; Strefa 8 obejmuje pomieszczenie 213 ( monitoring niezależnego systemu SSWiN). Strefa 9 obejmuje pomieszczenie serwerowni oraz UPS na parterze ( pomieszczenia dodatkowo będą wyposażone w urządzenia KD). Dodatkowo obiekt należy wyposażyć w monitoring za pomocą kamer kopułkowych CCTV umieszczonych w głównych i bocznych wejściach oraz głównych ciągach komunikacyjnych na parterze oraz w przestrzeniach komunikacyjnych na piętrach. Instalację SSWiN zaprojektowano na mikroprocesorowych centralkach, oraz ekspanderach wejść. Centralki mikroprocesorowe posiadają rozbudowane możliwości konfiguracyjne, znakomite oprogramowanie oraz cechują się wysoką niezawodnością. Okablowanie należy wykonać w całości kablem nieekranowanym 6-cio (lub więcej) żyłowym o Trasy prowadzenie okablowania pokazano na rysunkach tras kablowych w cz. elektrycznej dokumentacji. Wymagania minimalne odnośnie centalki alarmowej: pełna zgodność z normami serii EN50131 dla urządzeń Stopnia 3 (Grade 3) wbudowany zaawansowany zasilacz 2A+1,5A z rozbudowaną diagnostyką obsługa do 256 wejść z możliwością programowania rezystancji parametrycznej możliwość podziału systemu na 32 strefy oraz 8 partycji magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń pamięć zdarzeń z funkcją wydruku obsługa do użytkowników Wymagania minimalne dla ekspandera wejść rozbudowa systemu o 8 wejść obsługa konfiguracji NO, NC, EOL, 2EOL/NO i 2EOL/NC programowanie wartości rezystancji parametrycznej obsługa czujek wibracyjnych i roletowych

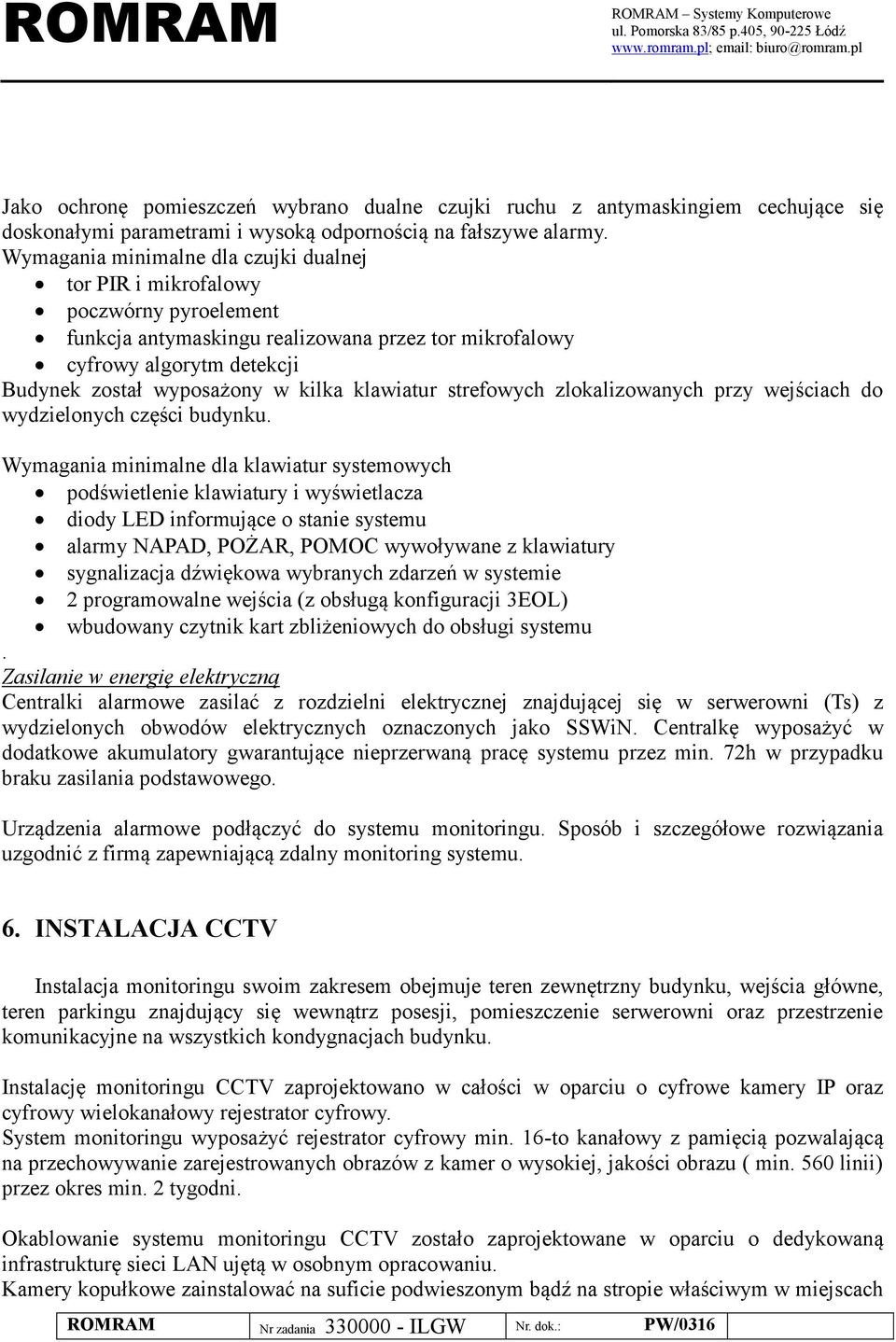

8 Jako ochronę pomieszczeń wybrano dualne czujki ruchu z antymaskingiem cechujące się doskonałymi parametrami i wysoką odpornością na fałszywe alarmy. Wymagania minimalne dla czujki dualnej tor PIR i mikrofalowy poczwórny pyroelement funkcja antymaskingu realizowana przez tor mikrofalowy cyfrowy algorytm detekcji Budynek został wyposażony w kilka klawiatur strefowych zlokalizowanych przy wejściach do wydzielonych części budynku. Wymagania minimalne dla klawiatur systemowych podświetlenie klawiatury i wyświetlacza diody LED informujące o stanie systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 programowalne wejścia (z obsługą konfiguracji 3EOL) wbudowany czytnik kart zbliżeniowych do obsługi systemu. Zasilanie w energię elektryczną Centralki alarmowe zasilać z rozdzielni elektrycznej znajdującej się w serwerowni (Ts) z wydzielonych obwodów elektrycznych oznaczonych jako SSWiN. Centralkę wyposażyć w dodatkowe akumulatory gwarantujące nieprzerwaną pracę systemu przez min. 72h w przypadku braku zasilania podstawowego. Urządzenia alarmowe podłączyć do systemu monitoringu. Sposób i szczegółowe rozwiązania uzgodnić z firmą zapewniającą zdalny monitoring systemu. 6. INSTALACJA CCTV Instalacja monitoringu swoim zakresem obejmuje teren zewnętrzny budynku, wejścia główne, teren parkingu znajdujący się wewnątrz posesji, pomieszczenie serwerowni oraz przestrzenie komunikacyjne na wszystkich kondygnacjach budynku. Instalację monitoringu CCTV zaprojektowano w całości w oparciu o cyfrowe kamery IP oraz cyfrowy wielokanałowy rejestrator cyfrowy. System monitoringu wyposażyć rejestrator cyfrowy min. 16-to kanałowy z pamięcią pozwalającą na przechowywanie zarejestrowanych obrazów z kamer o wysokiej, jakości obrazu ( min. 560 linii) przez okres min. 2 tygodni. Okablowanie systemu monitoringu CCTV zostało zaprojektowane w oparciu o dedykowaną infrastrukturę sieci LAN ujętą w osobnym opracowaniu. Kamery kopułkowe zainstalować na suficie podwieszonym bądź na stropie właściwym w miejscach

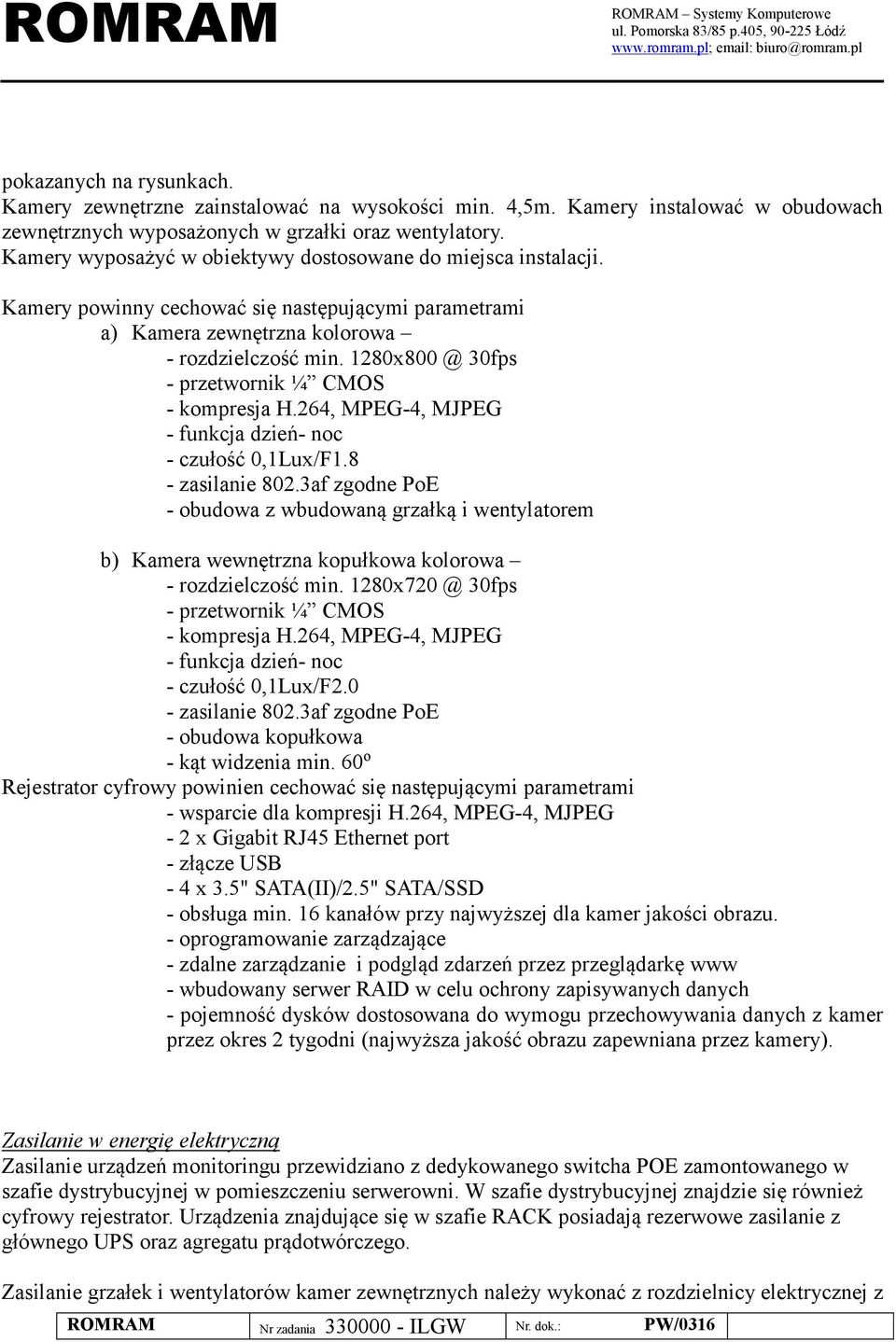

9 pokazanych na rysunkach. Kamery zewnętrzne zainstalować na wysokości min. 4,5m. Kamery instalować w obudowach zewnętrznych wyposażonych w grzałki oraz wentylatory. Kamery wyposażyć w obiektywy dostosowane do miejsca instalacji. Kamery powinny cechować się następującymi parametrami a) Kamera zewnętrzna kolorowa - rozdzielczość min. 30fps - przetwornik ¼ CMOS - kompresja H.264, MPEG-4, MJPEG - funkcja dzień- noc - czułość 0,1Lux/F1.8 - zasilanie 802.3af zgodne PoE - obudowa z wbudowaną grzałką i wentylatorem b) Kamera wewnętrzna kopułkowa kolorowa - rozdzielczość min. 30fps - przetwornik ¼ CMOS - kompresja H.264, MPEG-4, MJPEG - funkcja dzień- noc - czułość 0,1Lux/F2.0 - zasilanie 802.3af zgodne PoE - obudowa kopułkowa - kąt widzenia min. 60 o Rejestrator cyfrowy powinien cechować się następującymi parametrami - wsparcie dla kompresji H.264, MPEG-4, MJPEG - 2 x Gigabit RJ45 Ethernet port - złącze USB - 4 x 3.5" SATA(II)/2.5" SATA/SSD - obsługa min. 16 kanałów przy najwyższej dla kamer jakości obrazu. - oprogramowanie zarządzające - zdalne zarządzanie i podgląd zdarzeń przez przeglądarkę www - wbudowany serwer RAID w celu ochrony zapisywanych danych - pojemność dysków dostosowana do wymogu przechowywania danych z kamer przez okres 2 tygodni (najwyższa jakość obrazu zapewniana przez kamery). Zasilanie w energię elektryczną Zasilanie urządzeń monitoringu przewidziano z dedykowanego switcha POE zamontowanego w szafie dystrybucyjnej w pomieszczeniu serwerowni. W szafie dystrybucyjnej znajdzie się również cyfrowy rejestrator. Urządzenia znajdujące się w szafie RACK posiadają rezerwowe zasilanie z głównego UPS oraz agregatu prądotwórczego. Zasilanie grzałek i wentylatorów kamer zewnętrznych należy wykonać z rozdzielnicy elektrycznej z

10 znajdującej się w serwerowni z wydzielonego obwodu elektrycznego. Instalację prowadzić wewnątrz budynku po wyznaczonych trasach kablowych.
