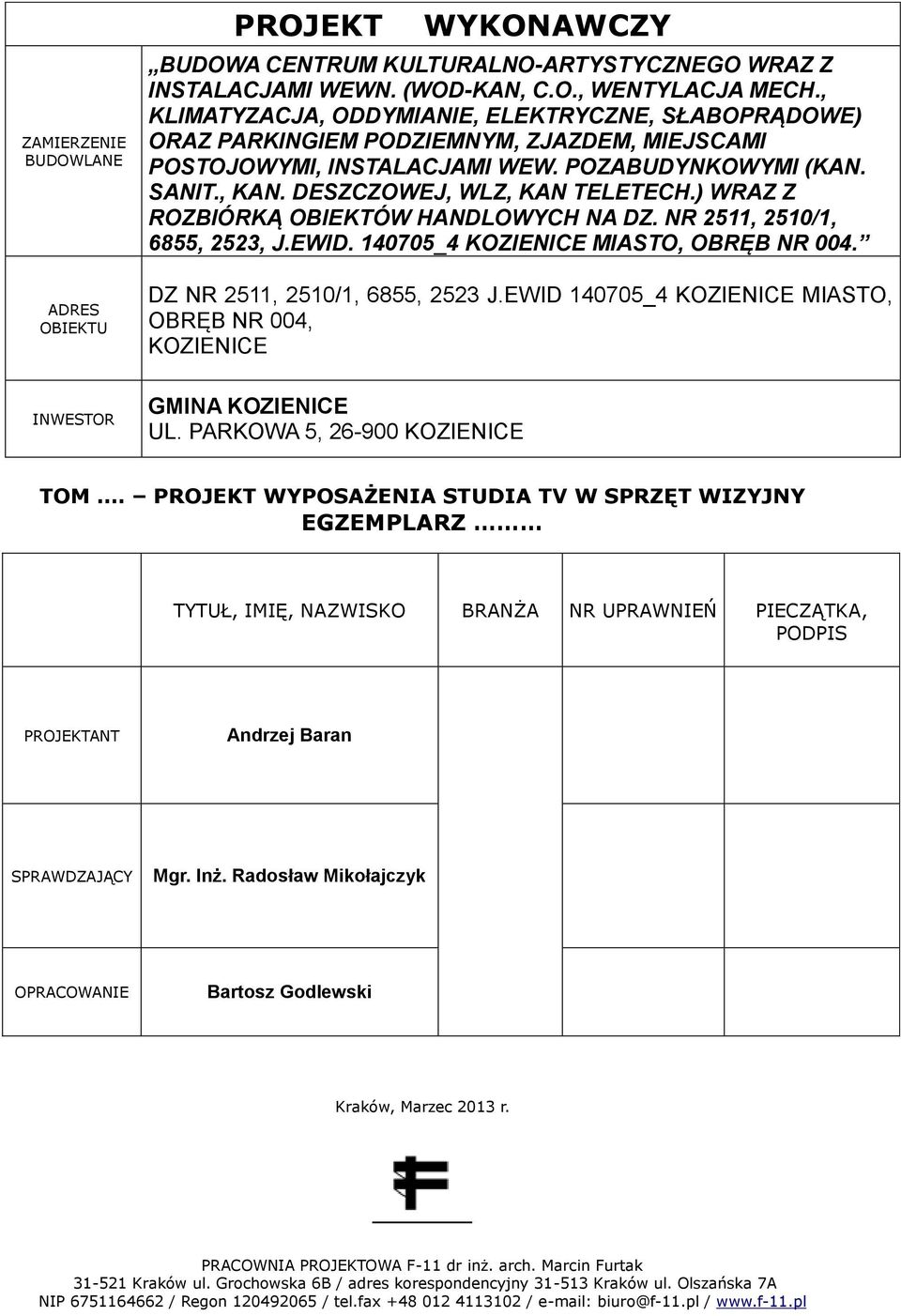

1 ZAMIERZENIE BUDOWLANE ADRES OBIEKTU PROJEKT WYKONAWCZY BUDOWA CENTRUM KULTURALNO-ARTYSTYCZNEGO WRAZ Z INSTALACJAMI WEWN. (WOD-KAN, C.O., WENTYLACJA MECH., KLIMATYZACJA, ODDYMIANIE, ELEKTRYCZNE, SŁABOPRĄDOWE) ORAZ PARKINGIEM PODZIEMNYM, ZJAZDEM, MIEJSCAMI POSTOJOWYMI, INSTALACJAMI WEW. POZABUDYNKOWYMI (KAN. SANIT., KAN. DESZCZOWEJ, WLZ, KAN TELETECH.) WRAZ Z ROZBIÓRKĄ OBIEKTÓW HANDLOWYCH NA DZ. NR 2511, 2510/1, 6855, 2523, J.EWID _4 KOZIENICE MIASTO, OBRĘB NR 004. DZ NR 2511, 2510/1, 6855, 2523 J.EWID _4 KOZIENICE MIASTO, OBRĘB NR 004, KOZIENICE INWESTOR GMINA KOZIENICE UL. PARKOWA 5, KOZIENICE TOM. PROJEKT WYPOSAŻENIA STUDIA TV W SPRZĘT WIZYJNY EGZEMPLARZ TYTUŁ, IMIĘ, NAZWISKO BRANŻA NR UPRAWNIEŃ PIECZĄTKA, PODPIS PROJEKTANT Andrzej Baran SPRAWDZAJĄCY Mgr. Inż. Radosław Mikołajczyk OPRACOWANIE Bartosz Godlewski Kraków, Marzec 2013 r.

2 Spis treści: 1. Podstawa opracowania Pomieszczenia przynależne do studia 3. Wyposażenie techniczne Serwerowni 4. Wyposażenie techniczne Pomieszczenia Montażu 5. Wyposażenie techniczne Pomieszczenia Reżyserii 6. Wyposażenie techniczne Pomieszczenia Studia 7. Uwagi końcowe

3 1. Podstawa opracowania Podstawą opracowania zestawienia sprzętu do wyposażenia studia telewizyjnego są ustalenia dokonane z użytkownikiem, wizja lokalna oraz inwentaryzacja posiadanego przez użytkownika sprzętu wizyjnego. Pomieszczenia przynależne do studia pomieszczenia studia zlokalizowane są na parterze budynku i zaliczamy do nich: a) Serwerownia ( pomieszczenie 0.30 ) b) Pomieszczenie Montażu ( pomieszczenie 0.28 ) c) Reżyserka ( pomieszczenie 0.27 ) d) Studio nagrań ( pomieszczenie 0.26 ) 3. Wyposażenie techniczne Serwerowni Lp. Nazwa Typ / Model Uwagi: ilość j.m. 1. Serwery wizji Serwer baz danych macierz HDD PLAYBOX HD All in One AirBoc TitleBox ( upgrade do wersji SD ) Axus 24 TB RAID 0,1,5 3. Sprzęt DVB Encoder HD h.264 ASI OUT QUAM 4. Sprzęt DVB Dekoder h.264 SDI OUT 5. Sprzęt IT Serwer zarządzający 1U. Intel 7 Windows 7 6. Zasilacz UPS Zasilanie awaryjne do serwerów emisji 4000 W 7. Okablowanie Okablowanie systemowe dedykowane przez producentów urządzeń nie nie nie nie nie nie nie 1 Kpl. 4. Wyposażenie techniczne Pomieszczenia Montażu Lp. Nazwa Typ / Model Uwagi: ilość j.m. 1. Komputery redakcyjne PC MAC z monitorem LCD Komputery edycyjne PC MAC z monitorem LCD Apple imac 27 - i5 3,2 GHz / 8GB RAM / 1TB / GTX 675M 1GB Komputery Educyjne Intel 7 EDIUS TB 8GB RAM 24 LCD nie nie 10 Szt. 5 Szt. 3. Okablowanie Okablowanie systemowe dedykowane przez 1 kpl.

4 producentów urządzeń nie 5. Wyposażenie techniczne Pomieszczenia Reżyserii Lp. Nazwa Typ / Model Uwagi: ilość j.m. 1. Mikser wizji DataVideo SE CH Systemy IT Komputery zarządzające sprzętem AV, Sterowanie, Kontrola Nadzór 1U 3. System CG Tytularka Live Intel 7 JU-SOFT HD 4. Monitory podglądowe DataVideo TLM-170 HD SDI 5. Mikser audio Allen&Heath ZED Systemy Audio Mikroporty 4 klips 4 mikrofon 7. Interkom Interkom ITC kanałów 8. Rekorder HDD Nagrywarka HDD DataVideo HDR Monitory podglądowe Samsung Konwertery SDI do HDMI I x 4, Anlog do SDI x 4, 8 Szt. 8 Szt. 6. Wyposażenie techniczne Pomieszczenia Studia Lp. Nazwa Typ / Model Uwagi: ilość j.m. 1. Kamkordery w studio Prompter DataVideo TP-300 JVC GY-HM650 z zasilaniem i monitorami HDPro 4 Szt.

5 3. Monitory podglądowe DataVideo TLM 17 HD SDI 4. Okablowanie Instalacja koryt nośnych podwieszanych w etapie realizacji projektu. Instalacja SDI 3G dla wymogów TV HD na etapie budowy i wykończenia obiektu. Przed zabudową sufitów. 3 Szt. 1 kpl. 7. Uwagi końcowe Wykonawca ma obowiązek zapewnić kompletność dostawy o elementy nie wyspecyfikowane w niniejszym projekcie a wpływające na zapewnienie poprawności i bezpieczeństwa działania wszystkich urządzeń. Wszelkie nazwy własne urządzeń użyte w projekcie mają charakter informacyjny oraz mają na celu ich identyfikację a w szczególności określenie charakterystycznych parametrów użytkowych urządzeń. Wskazane z nazwy materiały i przyjęte technologie użyte w dokumentacji technicznej należy rozumieć jako określenie wymaganych parametrów technicznych lub standardów jakościowych. Materiały równoważne muszą być wymienione z nazwy, a ciężar udowodnienia o zachowania parametrów wymaganych przez projekt wykonawczy leży po stronie wykonawcy. Każda zmiana wymaga przedłożenia kart katalogowych urządzeń zamiennych celem porównania parametrów oraz pisemnej zgody i akceptacji projektanta oraz inwestora. Opracował: Andrzej Baran Biuro Projektowe F-11 Marzec 2013
