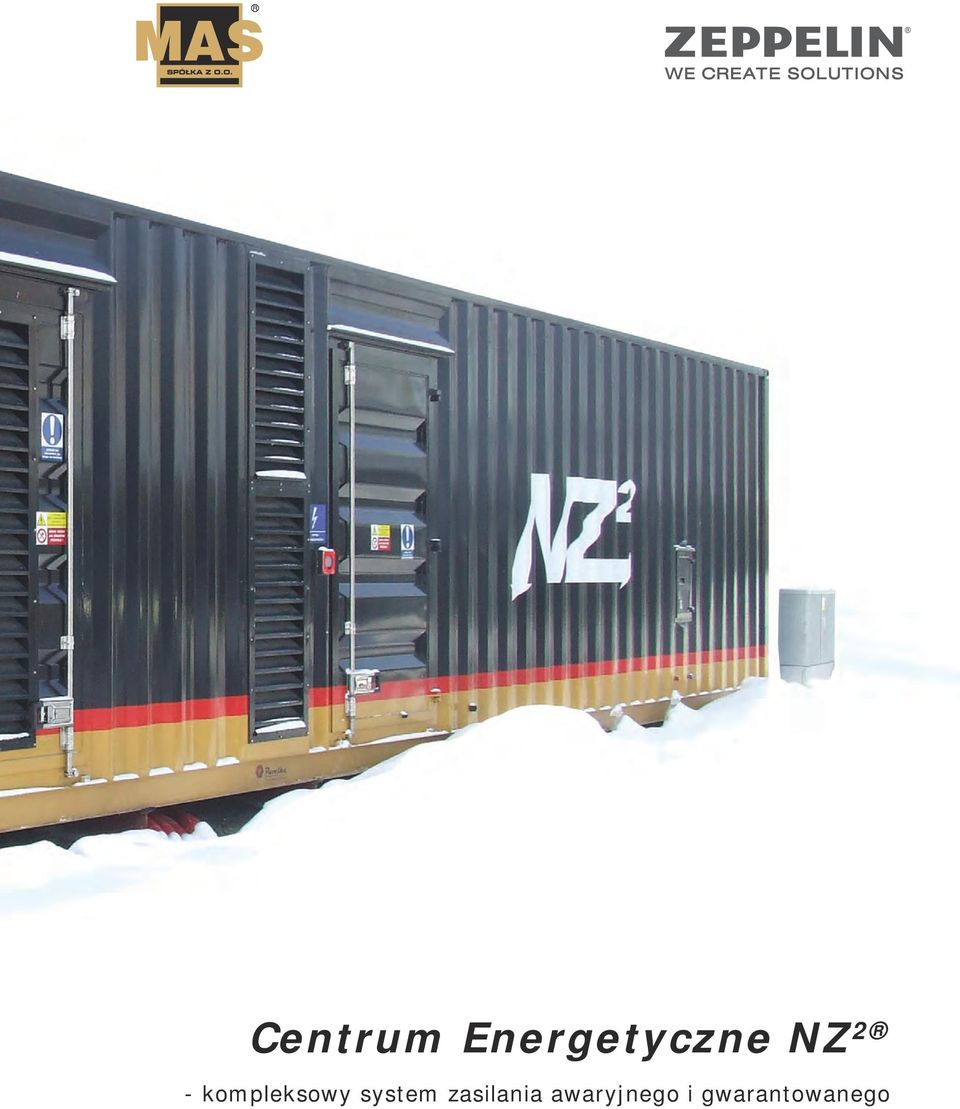

1 Centrum Energetyczne NZ 2 - kompleksowy system zasilania awaryjnego i gwarantowanego

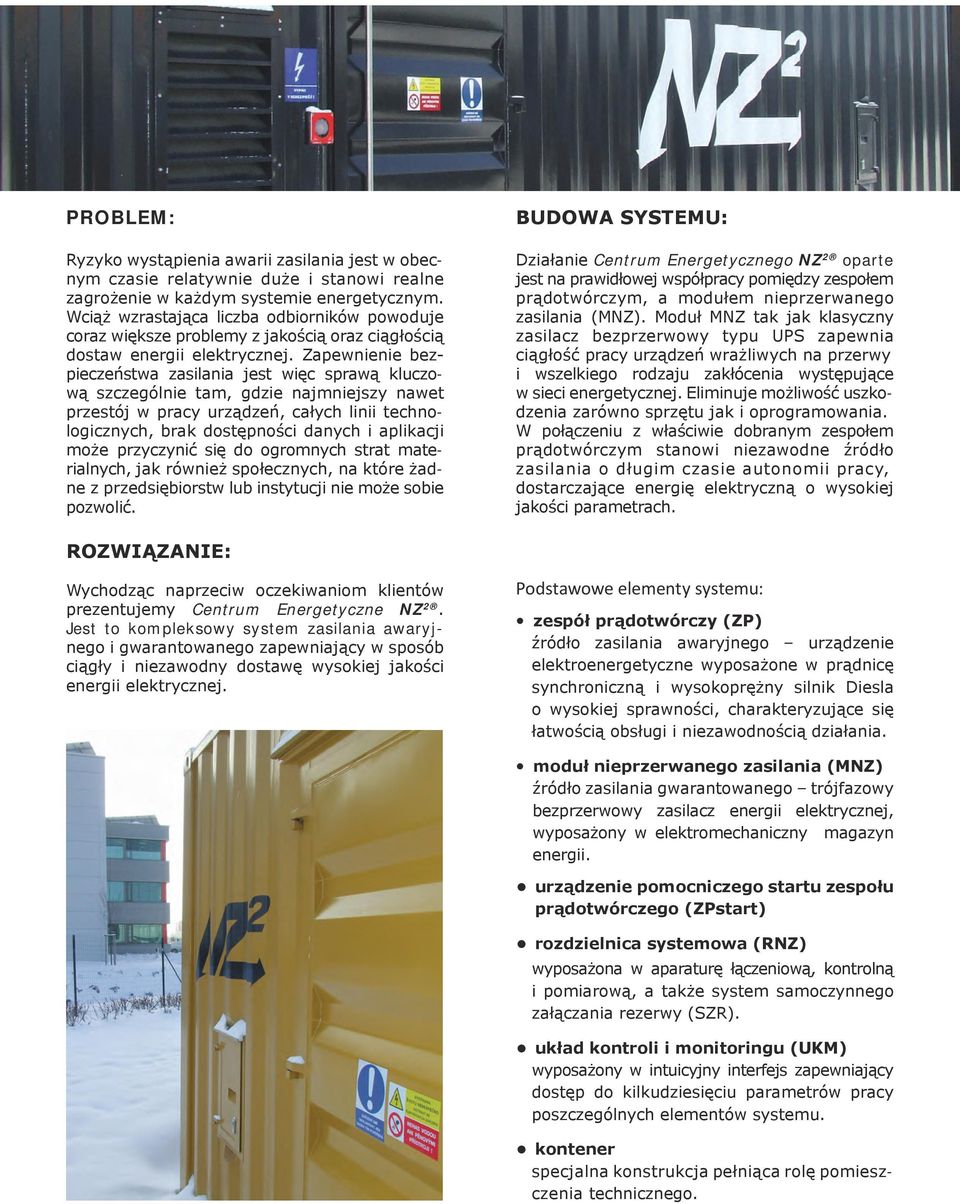

2 PROBLEM: Ryzyko wystąpienia awarii zasilania jest w obecnym czasie relatywnie duże i stanowi realne zagrożenie w każdym systemie energetycznym. Wciąż wzrastająca liczba odbiorników powoduje coraz większe problemy z jakością oraz ciągłością dostaw energii elektrycznej. Zapewnienie bezpieczeństwa zasilania jest więc sprawą kluczową szczególnie tam, gdzie najmniejszy nawet przestój w pracy urządzeń, całych linii technologicznych, brak dostępności danych i aplikacji może przyczynić się do ogromnych strat materialnych, jak również społecznych, na które żadne z przedsiębiorstw lub instytucji nie może sobie pozwolić. BUDOWA SYSTEMU: Działanie Centrum Energetycznego NZ 2 oparte jest na prawidłowej współpracy pomiędzy zespołem prądotwórczym, a modułem nieprzerwanego zasilania (MNZ). Moduł MNZ tak jak klasyczny zasilacz bezprzerwowy typu UPS zapewnia ciągłość pracy urządzeń wrażliwych na przerwy i wszelkiego rodzaju zakłócenia występujące w sieci energetycznej. Eliminuje możliwość uszkodzenia zarówno sprzętu jak i oprogramowania. W połączeniu z właściwie dobranym zespołem prądotwórczym stanowi niezawodne źródło zasilania o długim czasie autonomii pracy, dostarczające energię elektryczną o wysokiej jakości parametrach. ROZWIĄZANIE: Wychodząc naprzeciw oczekiwaniom klientów prezentujemy Centrum Energetyczne NZ 2. Jest to kompleksowy system zasilania awaryjnego i gwarantowanego zapewniający w sposób ciągły i niezawodny dostawę wysokiej jakości energii elektrycznej. Podstawowe elementy systemu: zespół prądotwórczy (ZP) źródło zasilania awaryjnego urządzenie elektroenergetyczne wyposażone w prądnicę synchroniczną i wysokoprężny silnik Diesla o wysokiej sprawności, charakteryzujące się łatwością obsługi i niezawodnością działania. moduł nieprzerwanego zasilania (MNZ) źródło zasilania gwarantowanego trójfazowy bezprzerwowy zasilacz energii elektrycznej, wyposażony w elektromechaniczny magazyn energii. urządzenie pomocniczego startu zespołu prądotwórczego (ZPstart) rozdzielnica systemowa (RNZ) wyposażona w aparaturę łączeniową, kontrolną i pomiarową, a także system samoczynnego załączania rezerwy (SZR). układ kontroli i monitoringu (UKM) wyposażony w intuicyjny interfejs zapewniający dostęp do kilkudziesięciu parametrów pracy poszczególnych elementów systemu. kontener specjalna konstrukcja pełniąca rolę pomieszczenia technicznego.

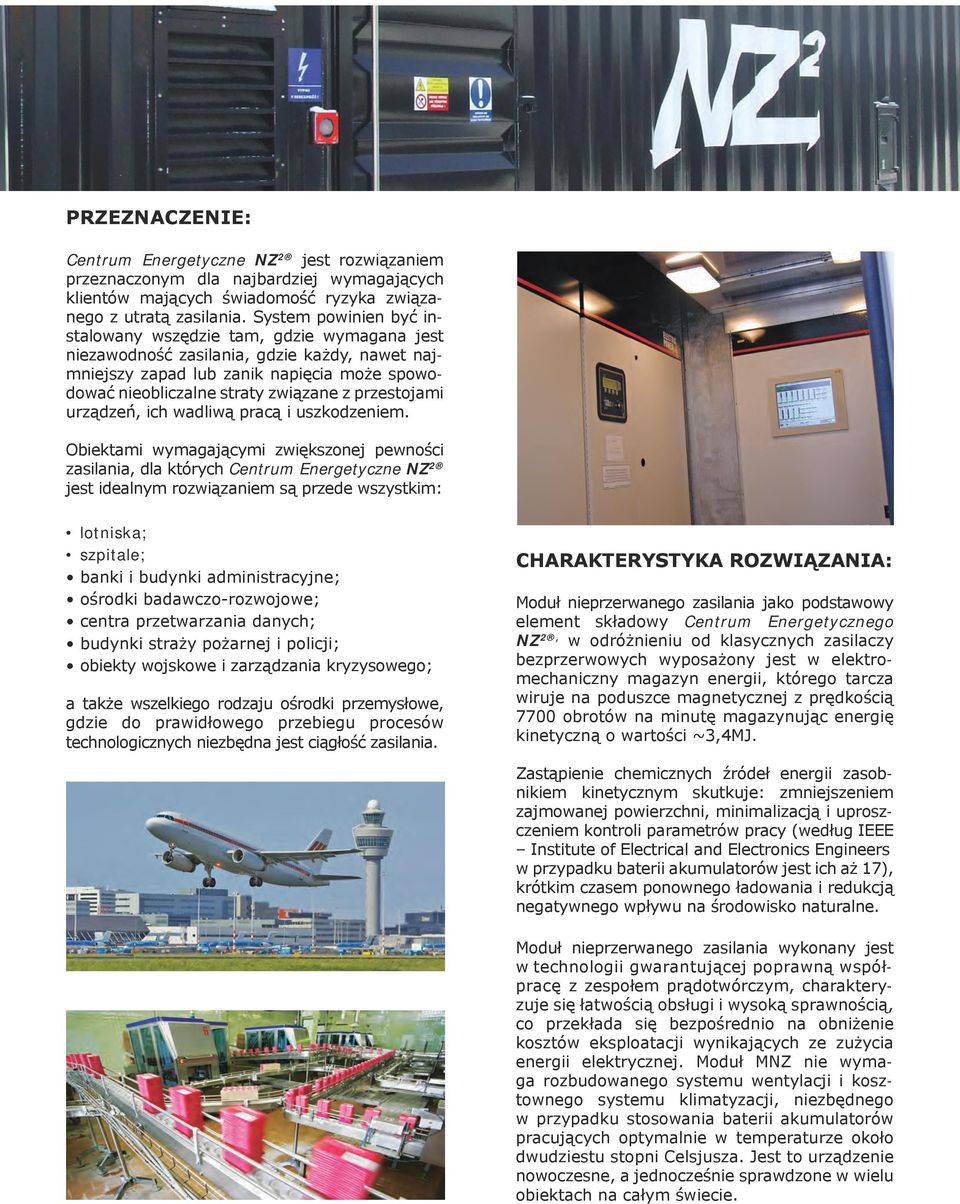

3 PRZEZNACZENIE: Centrum Energetyczne NZ 2 jest rozwiązaniem przeznaczonym dla najbardziej wymagających klientów mających świadomość ryzyka związanego z utratą zasilania. System powinien być instalowany wszędzie tam, gdzie wymagana jest niezawodność zasilania, gdzie każdy, nawet najmniejszy zapad lub zanik napięcia może spowodować nieobliczalne straty związane z przestojami urządzeń, ich wadliwą pracą i uszkodzeniem. Obiektami wymagającymi zwiększonej pewności zasilania, dla których Centrum Energetyczne NZ 2 jest idealnym rozwiązaniem są przede wszystkim: lotniska; szpitale; banki i budynki administracyjne; ośrodki badawczo-rozwojowe; centra przetwarzania danych; budynki straży pożarnej i policji; obiekty wojskowe i zarządzania kryzysowego; a także wszelkiego rodzaju ośrodki przemysłowe, gdzie do prawidłowego przebiegu procesów technologicznych niezbędna jest ciągłość zasilania. CHARAKTERYSTYKA ROZWIĄZANIA: Moduł nieprzerwanego zasilania jako podstawowy element składowy Centrum Energetycznego NZ 2, w odróżnieniu od klasycznych zasilaczy bezprzerwowych wyposażony jest w elektromechaniczny magazyn energii, którego tarcza wiruje na poduszce magnetycznej z prędkością 7700 obrotów na minutę magazynując energię kinetyczną o wartości ~3,4MJ. Zastąpienie chemicznych źródeł energii zasobnikiem kinetycznym skutkuje: zmniejszeniem zajmowanej powierzchni, minimalizacją i uproszczeniem kontroli parametrów pracy (według IEEE Institute of Electrical and Electronics Engineers w przypadku baterii akumulatorów jest ich aż 17), krótkim czasem ponownego ładowania i redukcją negatywnego wpływu na środowisko naturalne. Moduł nieprzerwanego zasilania wykonany jest w technologii gwarantującej poprawną współpracę z zespołem prądotwórczym, charakteryzuje się łatwością obsługi i wysoką sprawnością, co przekłada się bezpośrednio na obniżenie kosztów eksploatacji wynikających ze zużycia energii elektrycznej. Moduł MNZ nie wymaga rozbudowanego systemu wentylacji i kosztownego systemu klimatyzacji, niezbędnego w przypadku stosowania baterii akumulatorów pracujących optymalnie w temperaturze około dwudziestu stopni Celsjusza. Jest to urządzenie nowoczesne, a jednocześnie sprawdzone w wielu obiektach na całym świecie.

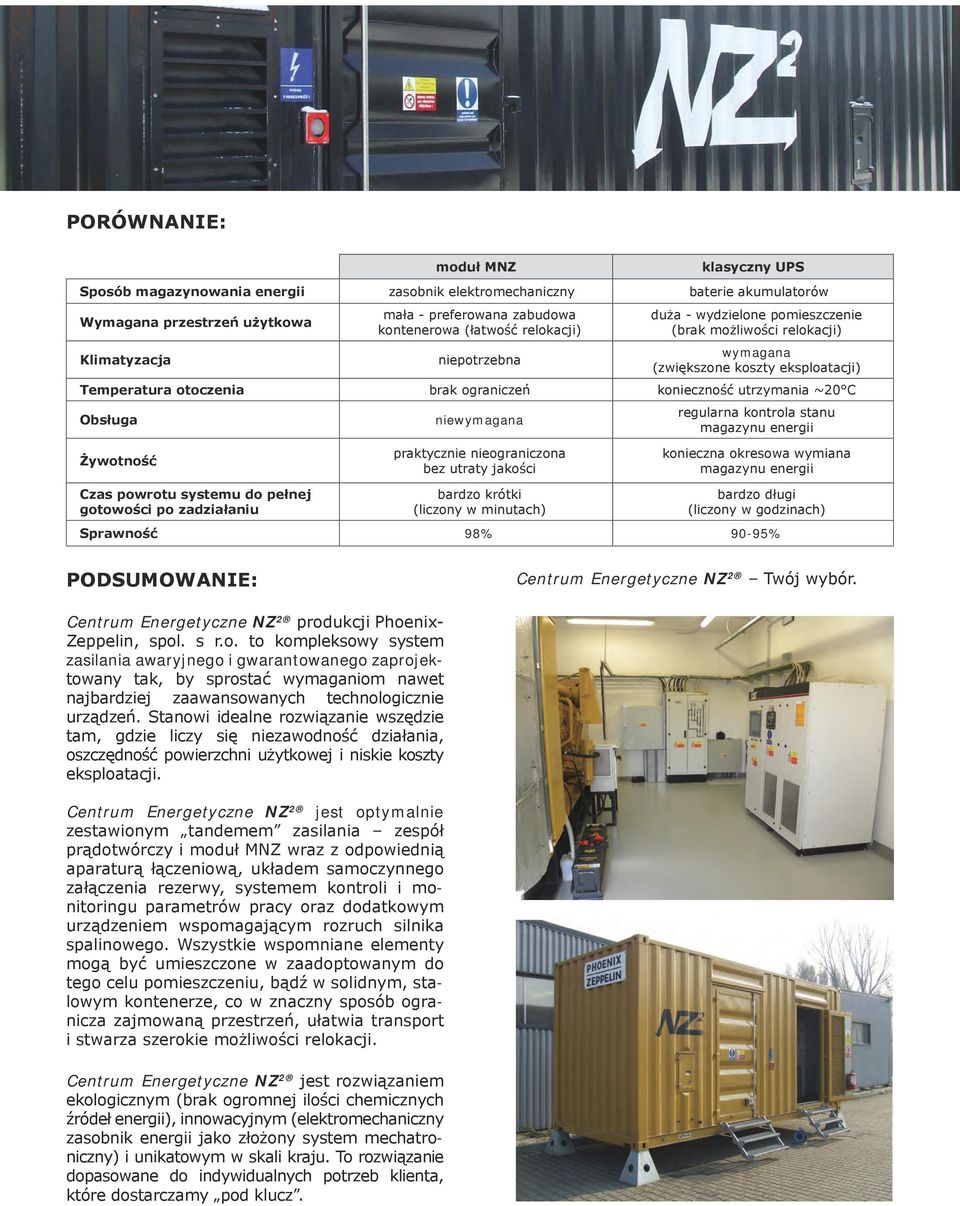

4 PORÓWNANIE: moduł MNZ klasyczny UPS Sposób magazynowania energii zasobnik elektromechaniczny baterie akumulatorów Wymagana przestrzeń użytkowa Klimatyzacja mała - preferowana zabudowa kontenerowa (łatwość relokacji) niepotrzebna duża - wydzielone pomieszczenie (brak możliwości relokacji) wymagana (zwiększone koszty eksploatacji) Temperatura otoczenia brak ograniczeń konieczność utrzymania ~20 C Obsługa niewymagana regularna kontrola stanu magazynu energii Żywotność praktycznie nieograniczona bez utraty jakości konieczna okresowa wymiana magazynu energii Czas powrotu systemu do pełnej gotowości po zadziałaniu bardzo krótki (liczony w minutach) bardzo długi (liczony w godzinach) Sprawność 98% 90-95% PODSUMOWANIE: Centrum Energetyczne NZ 2 Twój wybór. Centrum Energetyczne NZ 2 produkcji Phoenix- Zeppelin, spol. s r.o. to kompleksowy system zasilania awaryjnego i gwarantowanego zaprojektowany tak, by sprostać wymaganiom nawet najbardziej zaawansowanych technologicznie urządzeń. Stanowi idealne rozwiązanie wszędzie tam, gdzie liczy się niezawodność działania, oszczędność powierzchni użytkowej i niskie koszty eksploatacji. Centrum Energetyczne NZ 2 jest optymalnie zestawionym tandemem zasilania zespół prądotwórczy i moduł MNZ wraz z odpowiednią aparaturą łączeniową, układem samoczynnego załączenia rezerwy, systemem kontroli i monitoringu parametrów pracy oraz dodatkowym urządzeniem wspomagającym rozruch silnika spalinowego. Wszystkie wspomniane elementy mogą być umieszczone w zaadoptowanym do tego celu pomieszczeniu, bądź w solidnym, stalowym kontenerze, co w znaczny sposób ogranicza zajmowaną przestrzeń, ułatwia transport i stwarza szerokie możliwości relokacji. Centrum Energetyczne NZ 2 jest rozwiązaniem ekologicznym (brak ogromnej ilości chemicznych źródeł energii), innowacyjnym (elektromechaniczny zasobnik energii jako złożony system mechatroniczny) i unikatowym w skali kraju. To rozwiązanie dopasowane do indywidualnych potrzeb klienta, które dostarczamy pod klucz.

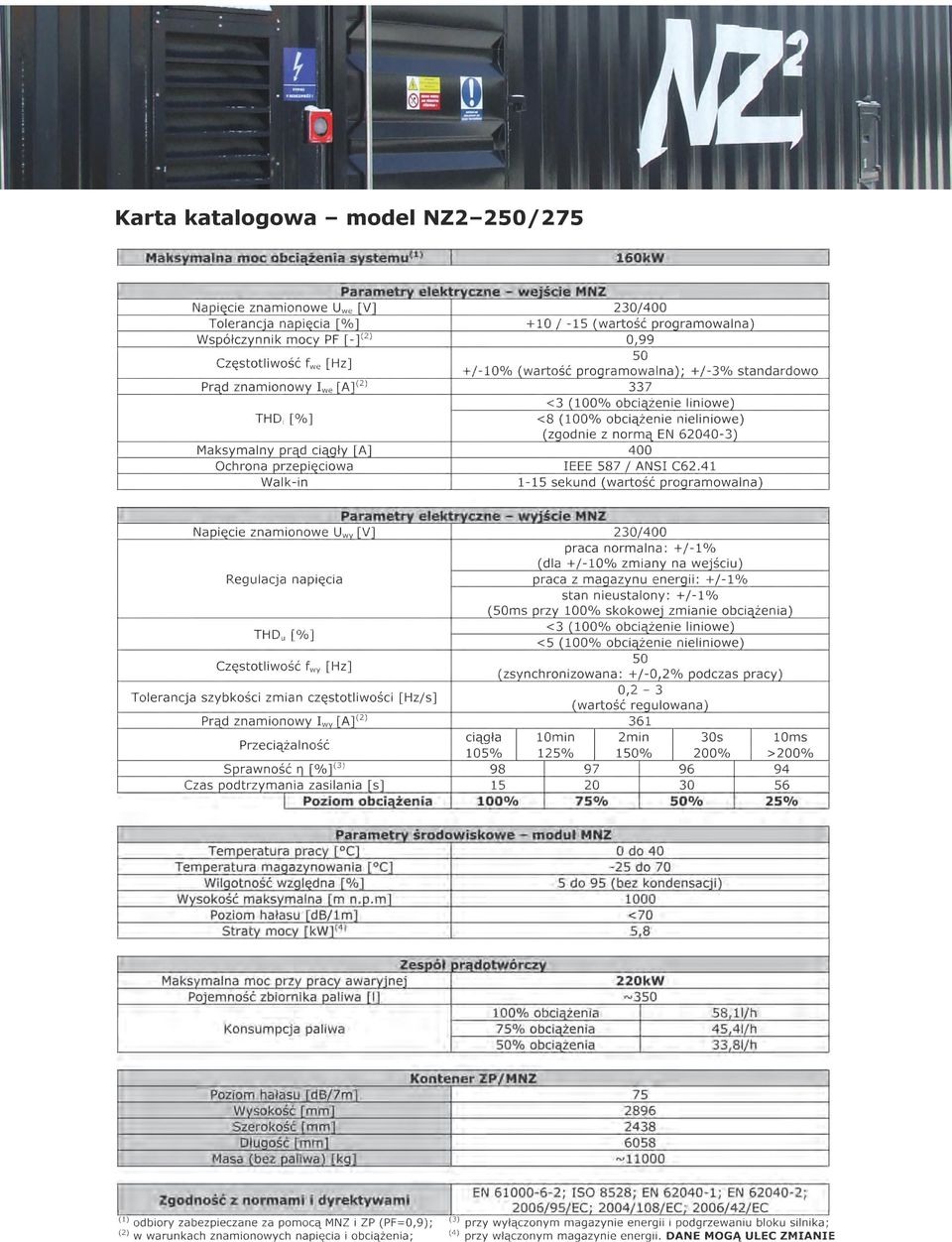

5 Karta katalogowa model NZ2 250/275

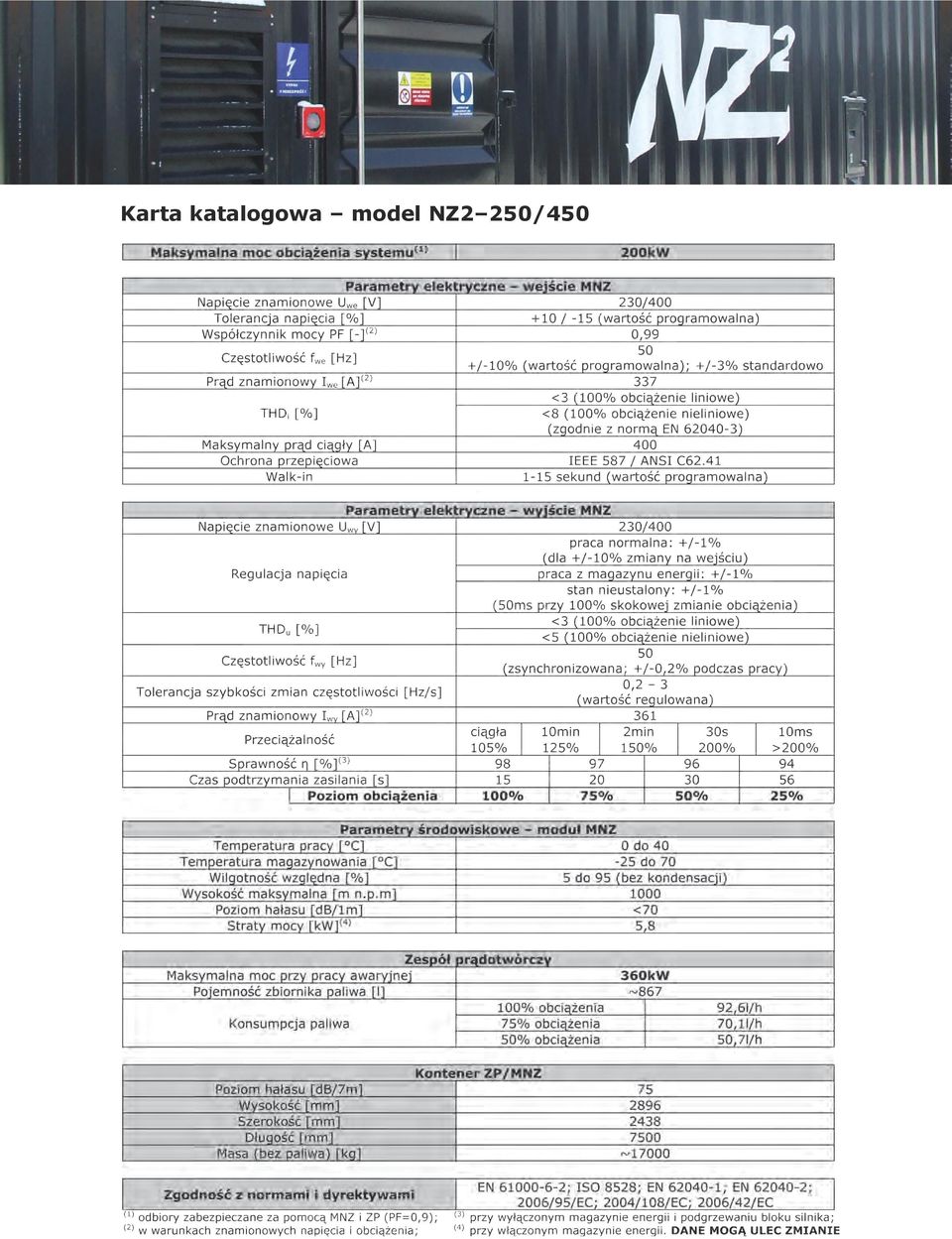

6 Karta katalogowa model NZ2 250/450

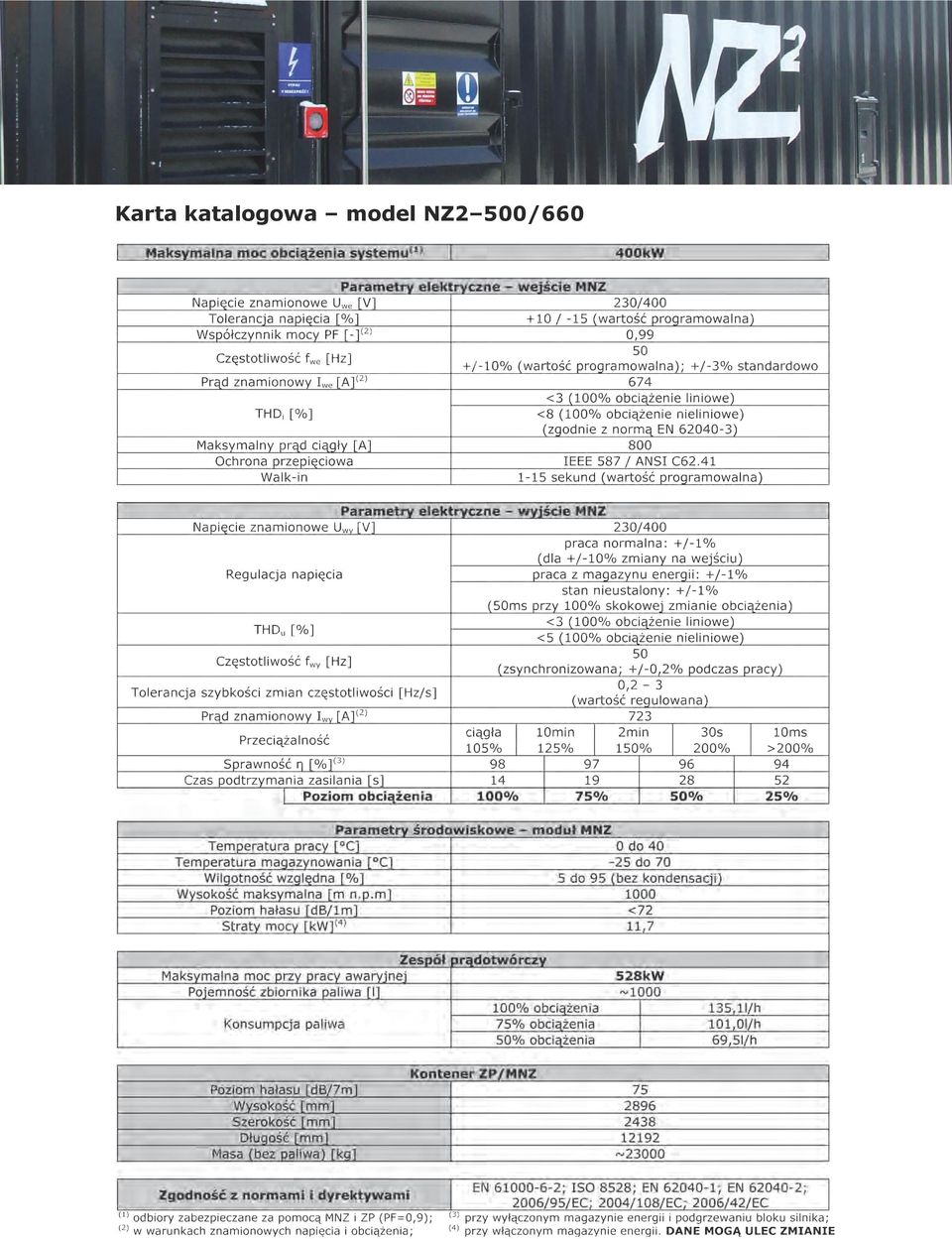

7 Karta katalogowa model NZ2 500/660

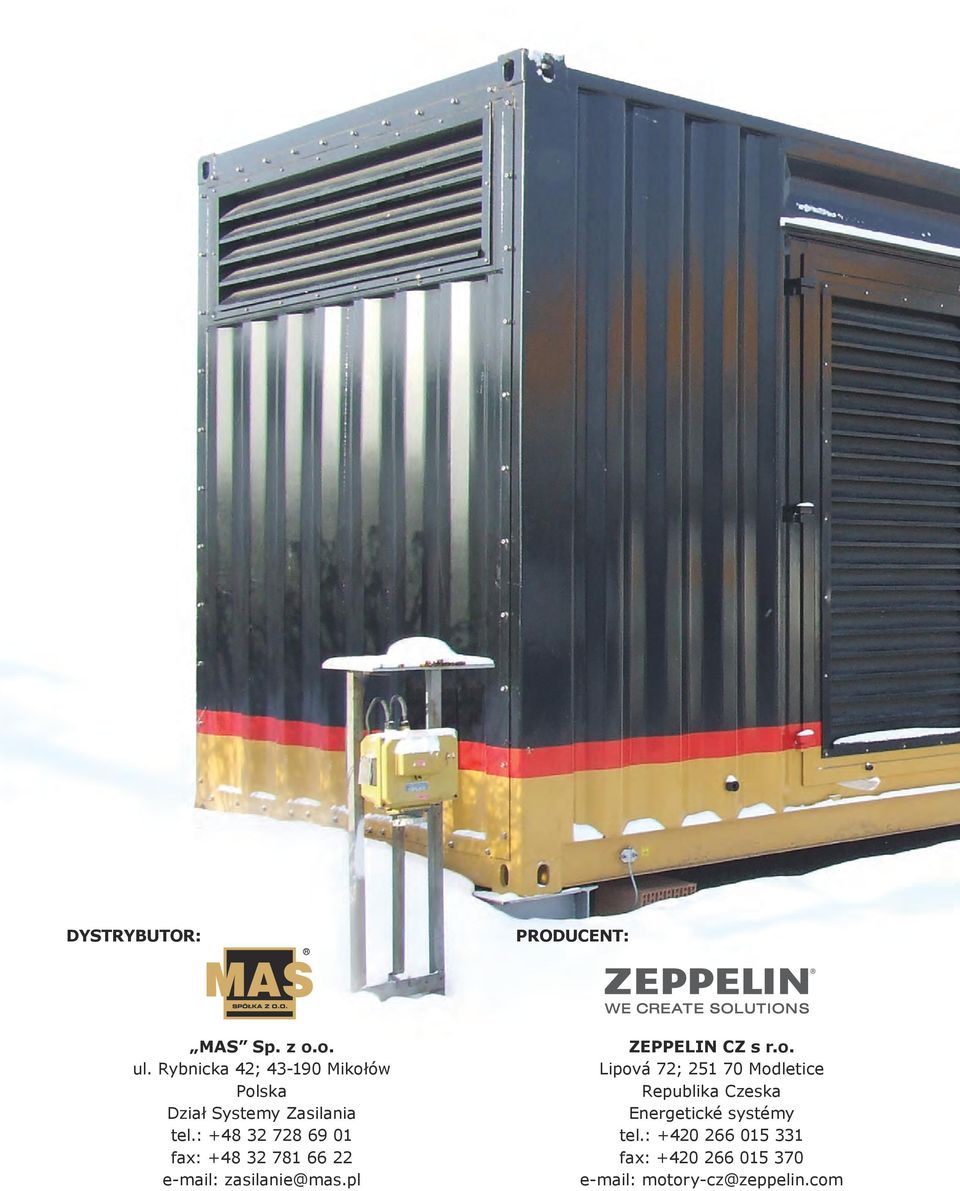

8 DYSTRYBUTOR: PRODUCENT: MAS Sp. z o.o. ul. Rybnicka 42; Mikołów Polska Dział Systemy Zasilania tel.: fax: zasilanie@mas.pl ZEPPELIN CZ s r.o. Lipová 72; Modletice Republika Czeska Energetické systémy tel.: fax: motory-cz@zeppelin.com
