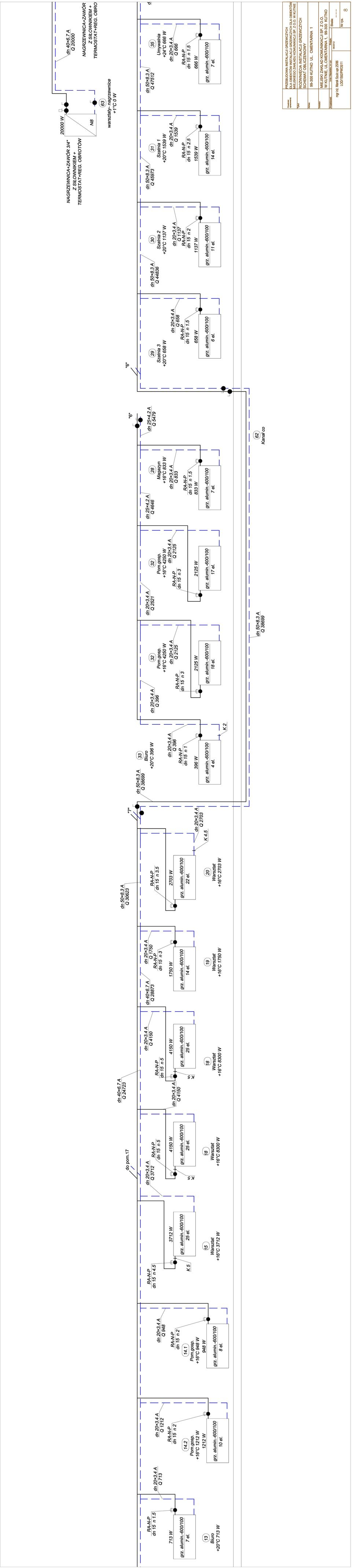

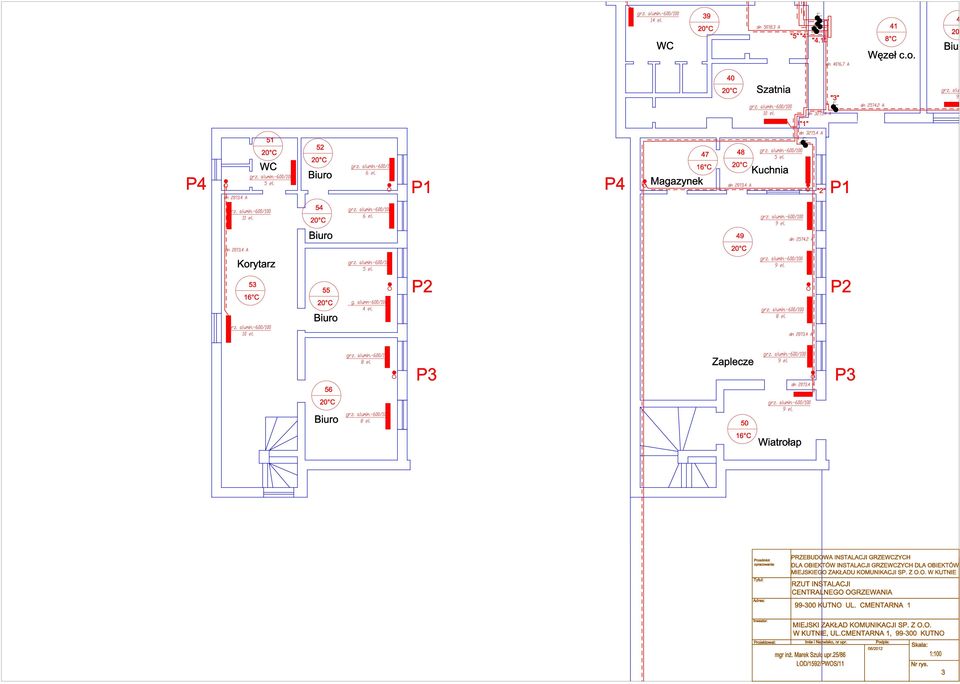

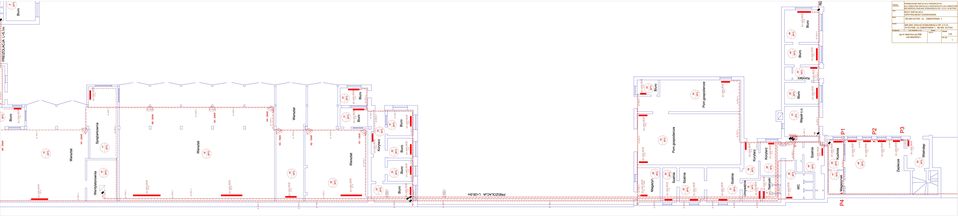

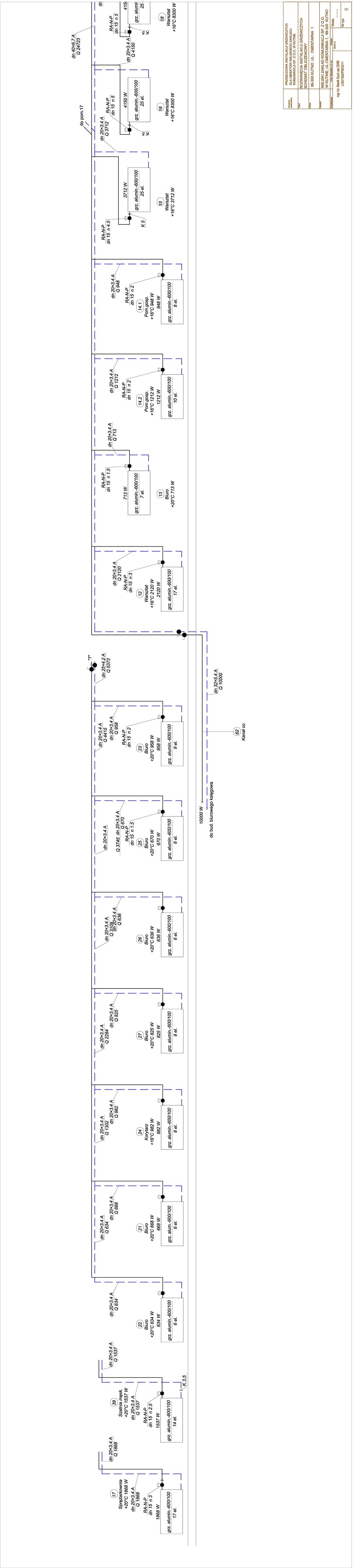

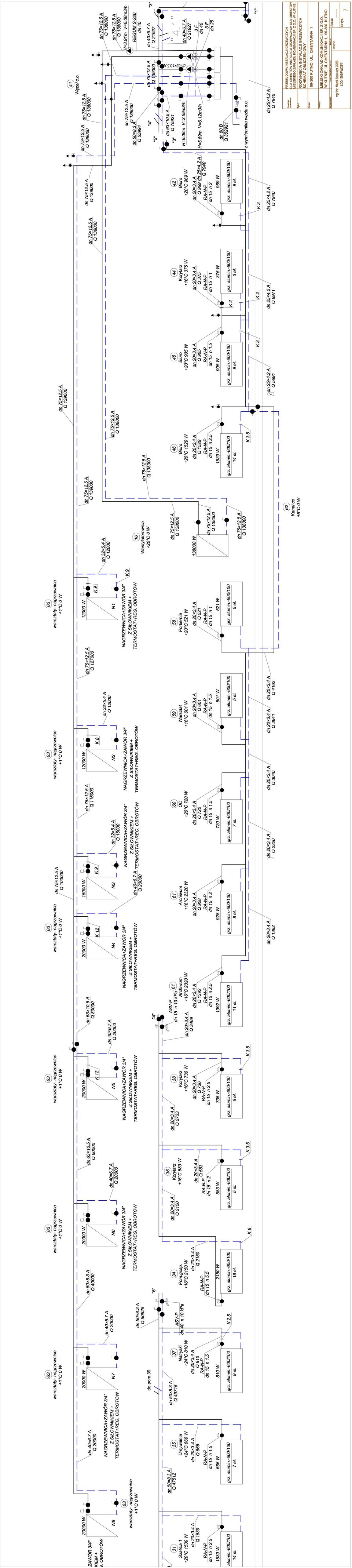

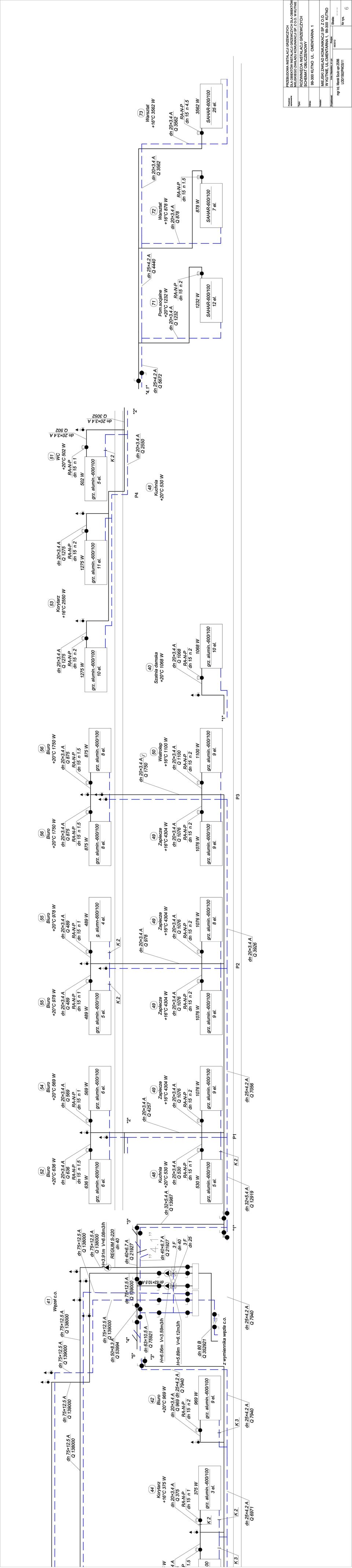

2 Zawarto projektu: Opis techniczny str. 1 do str. 5 Instalacja centralnego ogrzewania. Cz rysunkowa. Rzut instalacji grzewczych. Rys.1, 2, 3, 4,5 Rozwini cia instalacji grzewczych -schemat obliczeniowy Rys.6, 7, 8, 9 1

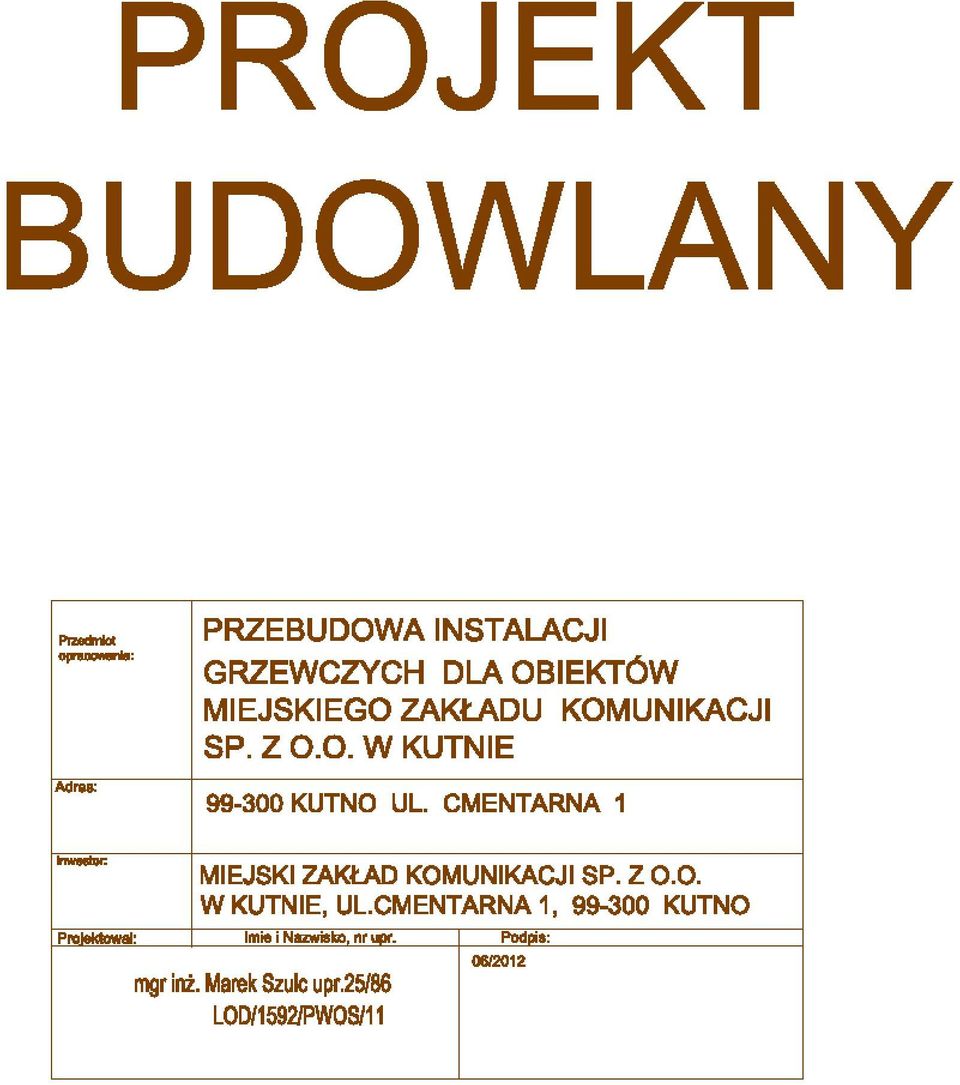

3 Opis techniczny do projektu pn. PRZEBUDOWA INSTALACJI GRZEWCZYCH DLA OBIEKTÓW MIEJSKIEGO ZAKŁADU KOMUNIKACJI SP. Z O.O. W KUTNIE Adres: KUTNO UL.CMENTARNA 1 Inwestor: MIEJSKI ZAKŁAD KOMUNIKACJI SP. Z O.O. W KUTNIE UL.CMENTARNA 1, KUTNO 1. Stan istniej cej instalacji grzewczej. Istniej ca instalacja została wykonana z rur stalowych o du ych rednicach z grzejnikami rur stalowych ebrowanych o znacznym stopni skorodowania i zakamienienia. Instalacja nie posiada elementów regulacyjnych. Jednocze nie zasilana z dwóch kotłowni w glowych usytuowanych w centrum miasta Kutno stanowi ródło emisji zanieczyszczenia powietrza. W zwi zku z tym podj to decyzj o likwidacji kotłowni oraz przebudowie instalacji grzewczych. Nowa instalacja zasilana b dzie z w zła cieplnego zasilanego z miejskiej sieci ciepłowniczej. 2. Parametry projektowanej instalacji: Opór hydr. obiegu pierwotnego i ródła ciepła dpc,[pa]: 4000 Całkowity strumie wody w instalacji... Gc,[kg/s]: Całkowita pojemno instalacji... Vc,[l]: 1707 Obliczeniowa moc cieplna instalacji... Qo,[W]: Przewiduje si wykonanie trzech obiegów grzewczych: Obieg grzejników H=6,06mH2O Q=3,59m3/h Obieg wentylacji centralnej H=3,91mH2O Q=6,08m3/h Obieg nagrzewnic wentylacyjnych H=5,89mH2O Q=6,12m3/h 3. Instalacj projektuje si jako ogrzewanie wodne pompowe z wykorzystaniem projektowanego w zła cieplnego o parametrach o parametrach 70/50 o C. Projekt w zła stanowi oddzielne opracowanie. Jako elementy grzejne projektuje si grzejniki aluminiowe członowe typ 600/100, wysoko H = 677 mm zasilane z boku o parametrach podstawowych: Dla liczba elementów: 3 szt. Wysoko 0,6770, Grubo 10cm Moc 450W. Grzejnik nale y wyposa y w korek odpowietrzaj cy r czny. Instalacj ogrzewania projektuje si z rur z tworzyw sztucznych do budowy instalacji centralnego ogrzewania Tmax rob= 90 C, Pmax= 0.6 MPa. W przypadku zastosowania innych materiałów nale y dokona ponownych oblicze regulacji instalacji. W cz ci rysunkowej projektu zawarto przykładowe rozwi zania i dopuszcza si materiały i urz dzenia innych producentów posiadaj cych dopuszczenia do stosowania w budownictwie. Na rzutach podano rednice nominalne. Przewody poziome rozprowadzaj ce prowadzone s ze spadkiem 0,1 % do wej cia do w zła gdzie nale y zamontowa w najni szym 2

Istniej ca instalacja została wykonana z rur stalowych o du ych rednicach z grzejnikami rur stalowych ebrowanych o znacznym stopni skorodowania i zakamienienia.

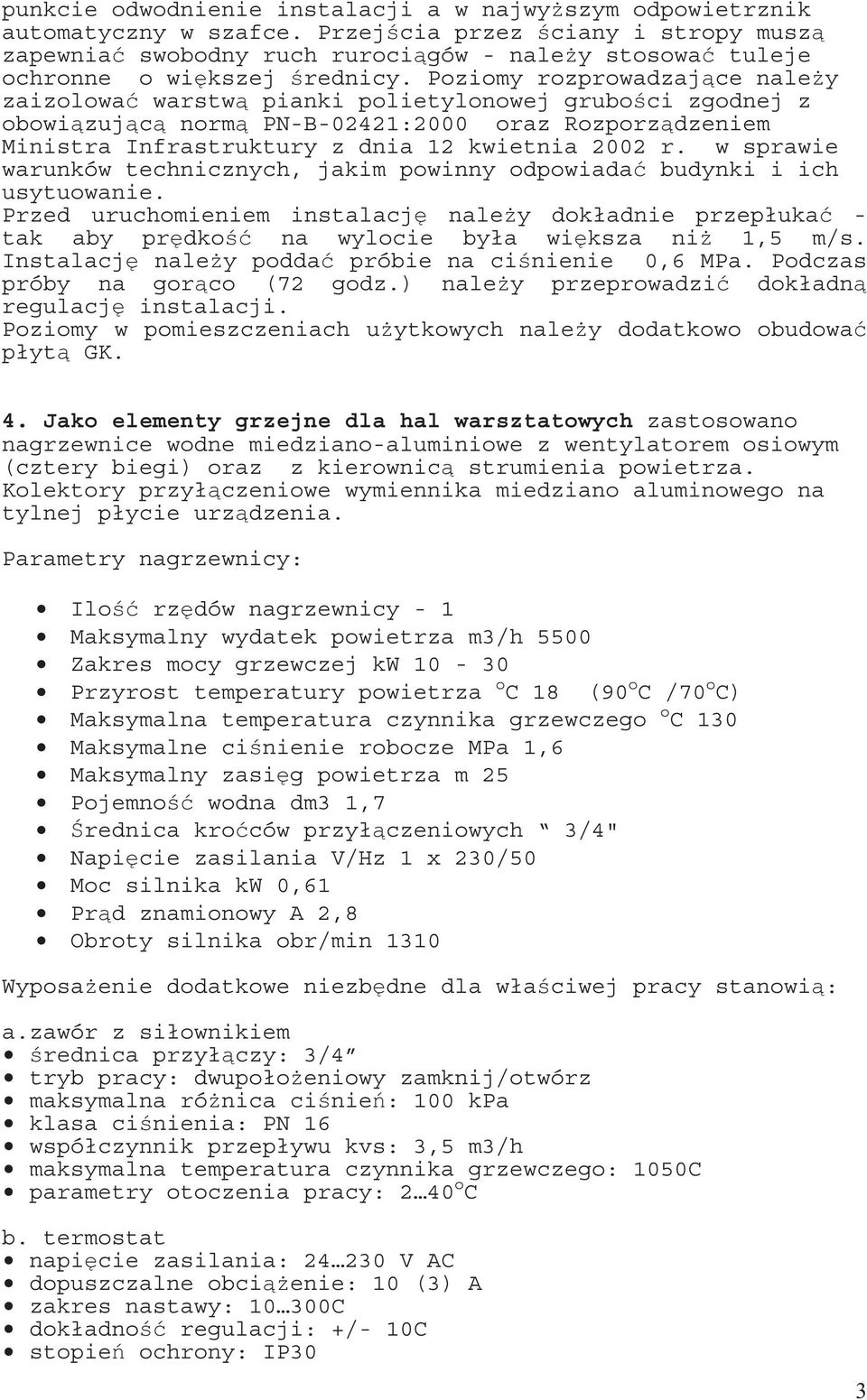

4 punkcie odwodnienie instalacji a w najwy szym odpowietrznik automatyczny w szafce. Przej cia przez ciany i stropy musz zapewnia swobodny ruch ruroci gów - nale y stosowa tuleje ochronne o wi kszej rednicy. Poziomy rozprowadzaj ce nale y zaizolowa warstw pianki polietylonowej grubo ci zgodnej z obowi zuj c norm PN-B-02421:2000 oraz Rozporz dzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. Przed uruchomieniem instalacj nale y dokładnie przepłuka - tak aby pr dko na wylocie była wi ksza ni 1,5 m/s. Instalacj nale y podda próbie na ci nienie 0,6 MPa. Podczas próby na gor co (72 godz.) nale y przeprowadzi dokładn regulacj instalacji. Poziomy w pomieszczeniach u ytkowych nale y dodatkowo obudowa płyt GK. 4. Jako elementy grzejne dla hal warsztatowych zastosowano nagrzewnice wodne miedziano-aluminiowe z wentylatorem osiowym (cztery biegi) oraz z kierownic strumienia powietrza. Kolektory przył czeniowe wymiennika miedziano aluminowego na tylnej płycie urz dzenia. Parametry nagrzewnicy: Ilo rz dów nagrzewnicy - 1 Maksymalny wydatek powietrza m3/h 5500 Zakres mocy grzewczej kw Przyrost temperatury powietrza o C 18 (90 o C /70 o C) Maksymalna temperatura czynnika grzewczego o C 130 Maksymalne ci nienie robocze MPa 1,6 Maksymalny zasi g powietrza m 25 Pojemno wodna dm3 1,7 rednica kro ców przył czeniowych 3/4" Napi cie zasilania V/Hz 1 x 230/50 Moc silnika kw 0,61 Pr d znamionowy A 2,8 Obroty silnika obr/min 1310 Wyposa enie dodatkowe niezb dne dla wła ciwej pracy stanowi : a.zawór z siłownikiem rednica przył czy: 3/4 tryb pracy: dwupoło eniowy zamknij/otwórz maksymalna ró nica ci nie : 100 kpa klasa ci nienia: PN 16 współczynnik przepływu kvs: 3,5 m3/h maksymalna temperatura czynnika grzewczego: 1050C parametry otoczenia pracy: 2 40 o C b. termostat napi cie zasilania: V AC dopuszczalne obci enie: 10 (3) A zakres nastawy: C dokładno regulacji: +/- 10C stopie ochrony: IP30 3

Poziomy rozprowadzaj ce nale y zaizolowa warstw pianki polietylonowej grubo ci zgodnej z obowi zuj c norm PN-B-02421:2000 oraz Rozporz dzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

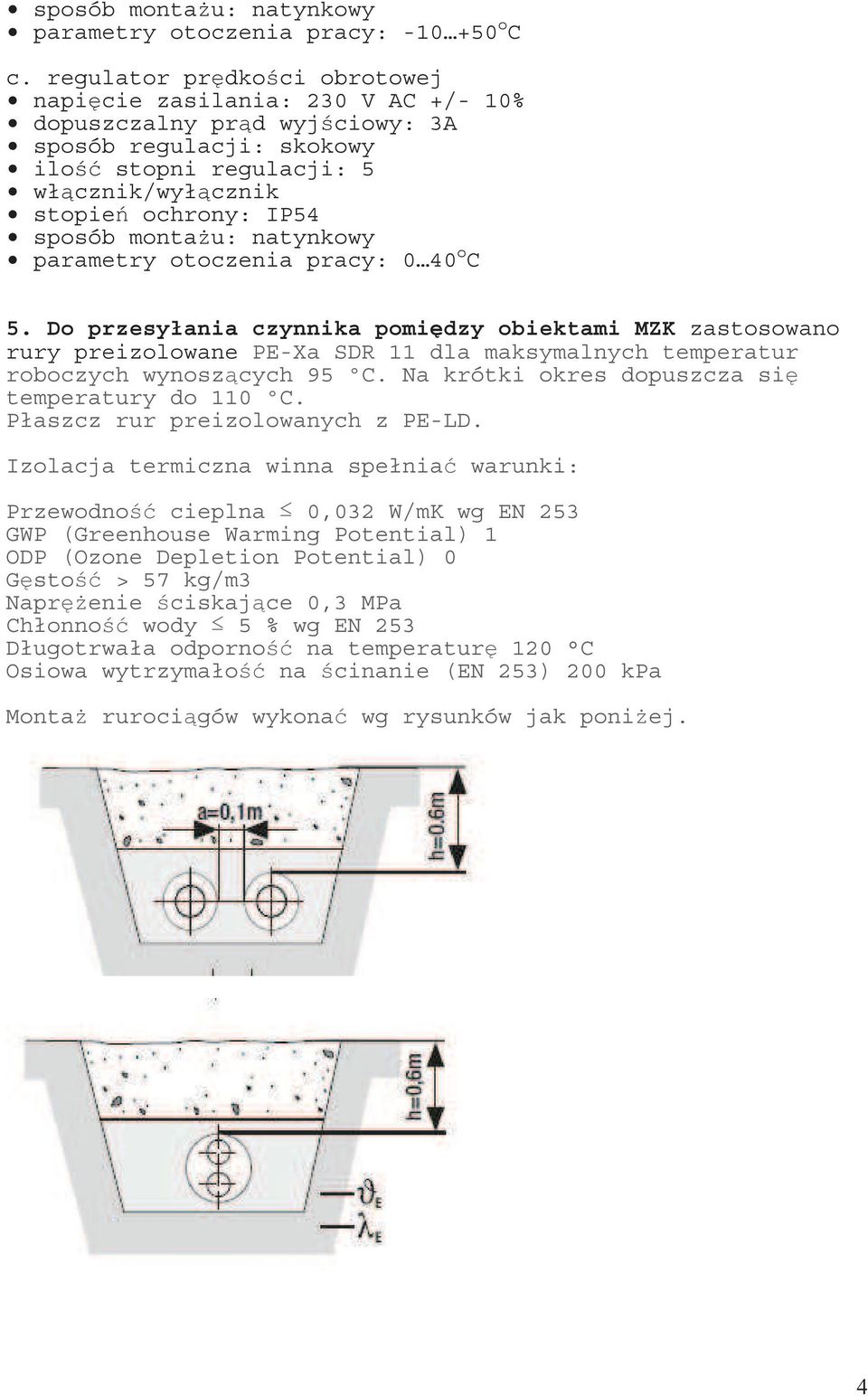

5 sposób monta u: natynkowy parametry otoczenia pracy: o C c. regulator pr dko ci obrotowej napi cie zasilania: 230 V AC +/- 10% dopuszczalny pr d wyj ciowy: 3A sposób regulacji: skokowy ilo stopni regulacji: 5 wł cznik/wył cznik stopie ochrony: IP54 sposób monta u: natynkowy parametry otoczenia pracy: 0 40 o C 5. Do przesyłania czynnika pomi dzy obiektami MZK zastosowano rury preizolowane PE-Xa SDR 11 dla maksymalnych temperatur roboczych wynosz cych 95 ºC. Na krótki okres dopuszcza si temperatury do 110 ºC. Płaszcz rur preizolowanych z PE-LD. Izolacja termiczna winna spełnia warunki: Przewodno cieplna 0,032 W/mK wg EN 253 GWP (Greenhouse Warming Potential) 1 ODP (Ozone Depletion Potential) 0 G sto > 57 kg/m3 Napr enie ciskaj ce 0,3 MPa Chłonno wody 5 % wg EN 253 Długotrwała odporno na temperatur 120 C Osiowa wytrzymało na cinanie (EN 253) 200 kpa Monta ruroci gów wykona wg rysunków jak poni ej. 4

monta u: natynkowy parametry otoczenia pracy: 0 40 o C 5.

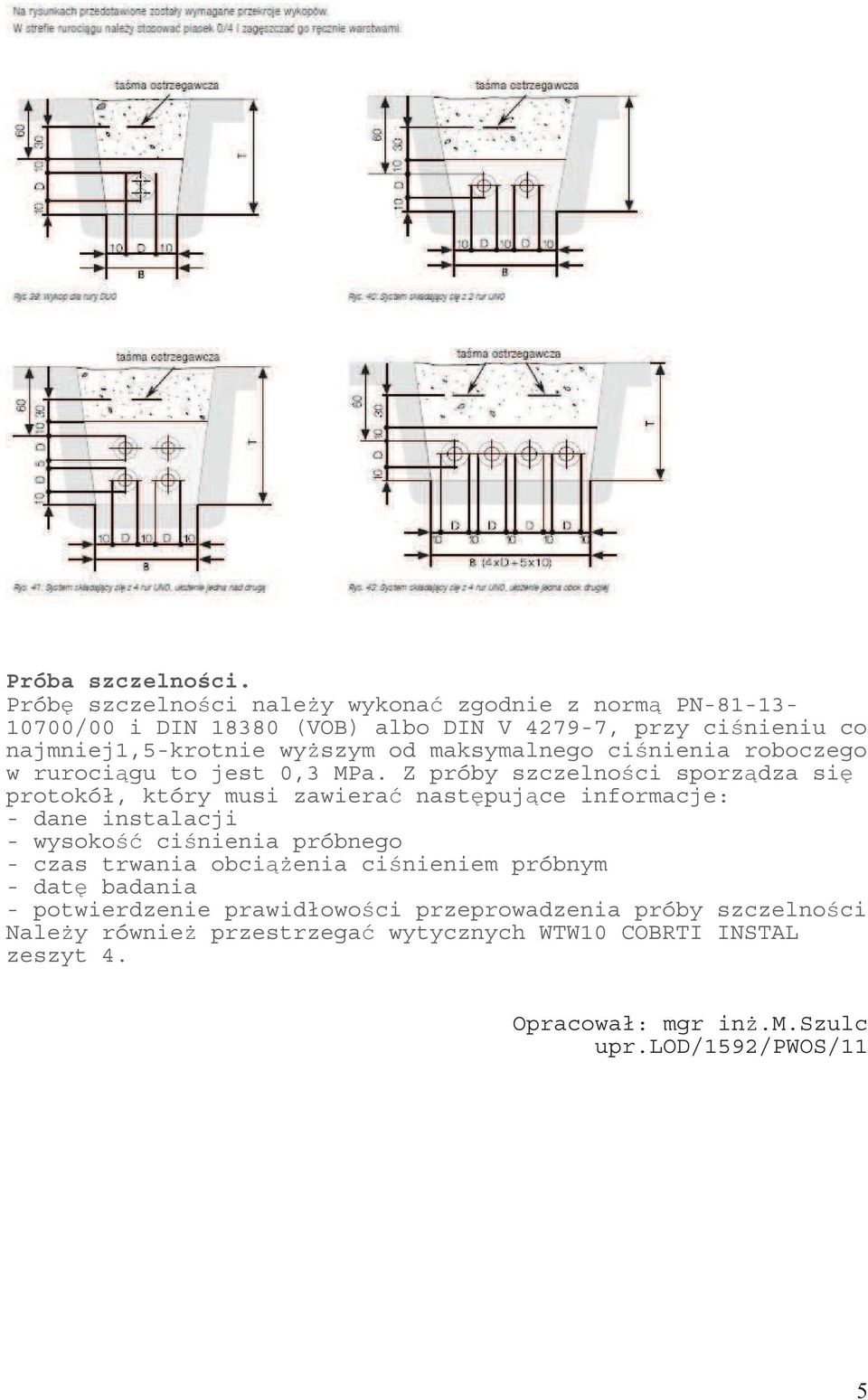

6 Próba szczelno ci. Prób szczelno ci nale y wykona zgodnie z norm PN /00 i DIN (VOB) albo DIN V , przy ci nieniu co najmniej1,5-krotnie wy szym od maksymalnego ci nienia roboczego w ruroci gu to jest 0,3 MPa. Z próby szczelno ci sporz dza si protokół, który musi zawiera nast puj ce informacje: - dane instalacji - wysoko ci nienia próbnego - czas trwania obci enia ci nieniem próbnym - dat badania - potwierdzenie prawidłowo ci przeprowadzenia próby szczelno ci Nale y równie przestrzega wytycznych WTW10 COBRTI INSTAL zeszyt 4. Opracował: mgr in.m.szulc upr.lod/1592/pwos/11 5

maksymalnego ci nienia roboczego w ruroci gu to jest 0,3 MPa.
