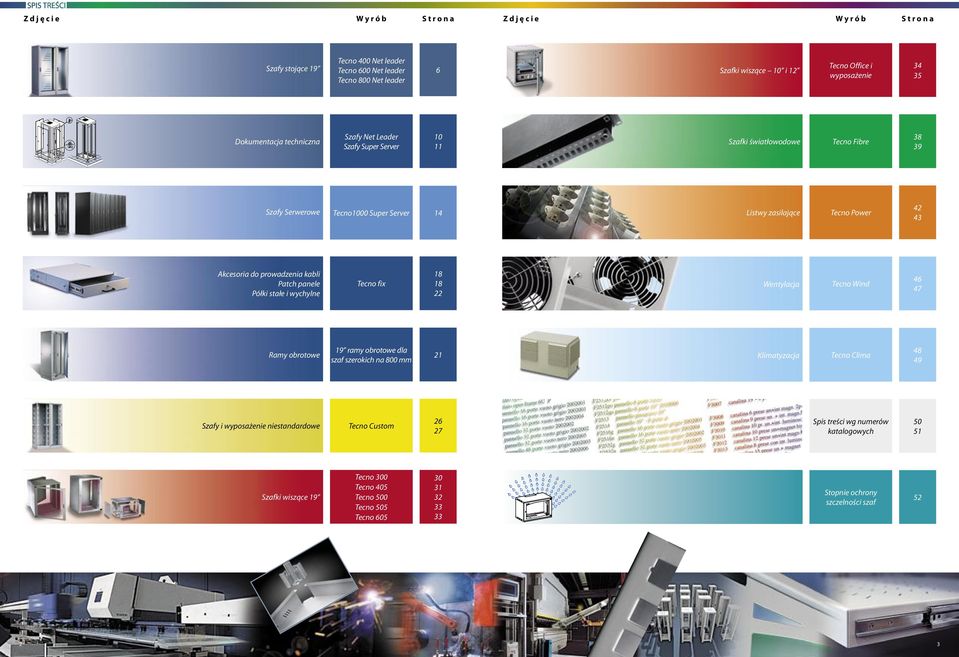

3 Z d j ę c i e W y r ó b S t r o n a Z d j ę c i e W y r ó b S t r o n a Szafy stojące 19 Tecno 400 Net leader Tecno 600 Net leader Tecno 800 Net leader 6 Szafki wiszące 10 i 12 Tecno Office i wyposażenie Dokumentacja techniczna Szafy Net Leader Szafy Super Server Szafki światłowodowe Tecno Fibre Szafy Serwerowe Tecno1000 Super Server 14 Listwy zasilające Tecno Power Akcesoria do prowadzenia kabli Patch panele Półki stałe i wychylne Tecno fix Wentylacja Tecno Wind Ramy obrotowe 19 ramy obrotowe dla szaf szerokich na 800 mm 21 Klimatyzacja Tecno Clima Szafy i wyposażenie niestandardowe Tecno Custom Spis treści wg numerów katalogowych Szafki wiszące 19 Tecno 300 Tecno 405 Tecno 500 Tecno 505 Tecno Stopnie ochrony szczelności szaf

4 Szafy stojące Tecno 400 Net leader Tecno 600 Net leader Tecno 800 Net leader 4 5

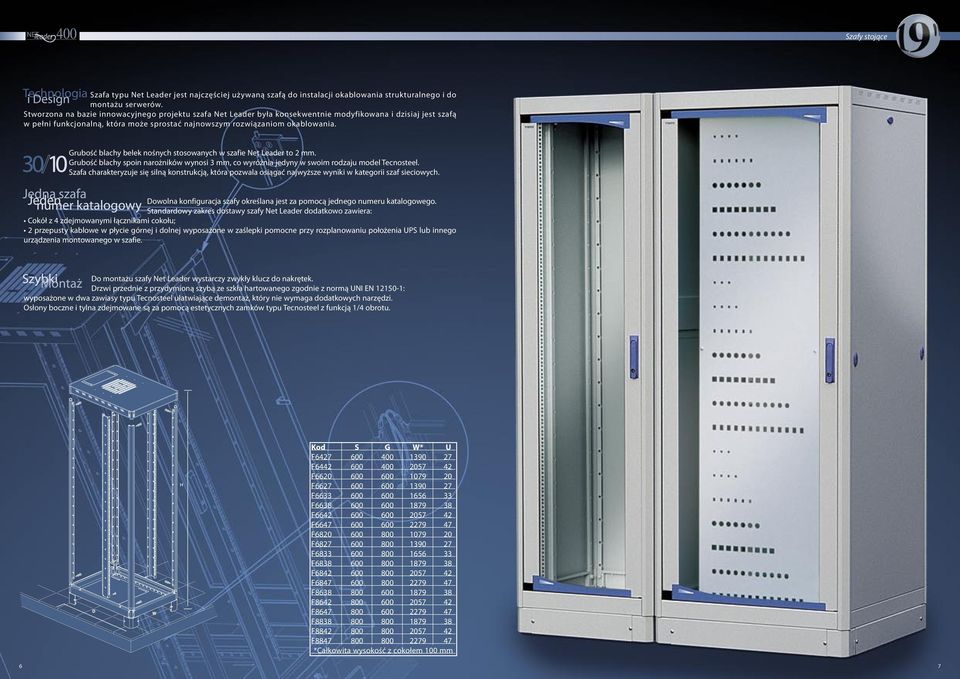

5 Szafy stojące Szafa typu Net Leader jest najczęściej używaną szafą do instalacji okablowania strukturalnego i do montażu serwerów. Stworzona na bazie innowacyjnego projektu szafa Net Leader była konsekwentnie modyfikowana i dzisiaj jest szafą w pełni funkcjonalną, która może sprostać najnowszym rozwiązaniom okablowania. Grubość blachy belek nośnych stosowanych w szafie Net Leader to 2 mm. Grubość blachy spoin narożników wynosi 3 mm, co wyróżnia jedyny w swoim rodzaju model Tecnosteel. Szafa charakteryzuje się silną konstrukcją, która pozwala osiągać najwyższe wyniki w kategorii szaf sieciowych. Dowolna konfiguracja szafy określana jest za pomocą jednego numeru katalogowego. Standardowy zakres dostawy szafy Net Leader dodatkowo zawiera: Cokół z 4 zdejmowanymi łącznikami cokołu; 2 przepusty kablowe w płycie górnej i dolnej wyposażone w zaślepki pomocne przy rozplanowaniu położenia UPS lub innego urządzenia montowanego w szafie. Do montażu szafy Net Leader wystarczy zwykły klucz do nakrętek. Drzwi przednie z przydymioną szybą ze szkła hartowanego zgodnie z normą UNI EN : wyposażone w dwa zawiasy typu Tecnosteel ułatwiające demontaż, który nie wymaga dodatkowych narzędzi. Osłony boczne i tylna zdejmowane są za pomocą estetycznych zamków typu Tecnosteel z funkcją 1/4 obrotu. Kod S G W U F F F F F F F F F F F F F F F F F F F F Całkowita wysokość z cokołem 100 mm 6 7

6 PROWADZENIE KABLI Nowe rozwiązania prowadzenia kabli Szafy kablowe pozwalają na prawidłowe rozplanowanie ogromnej ilości kabli przy szafach głębokich na 800 mm. Szafa posiada 8 poprzecznych belek kablowych i szczotki, które umieszczone są w części górnej i dolnej skutecznie chroniąc od przedostawania się pyłu. Kod S G W F F

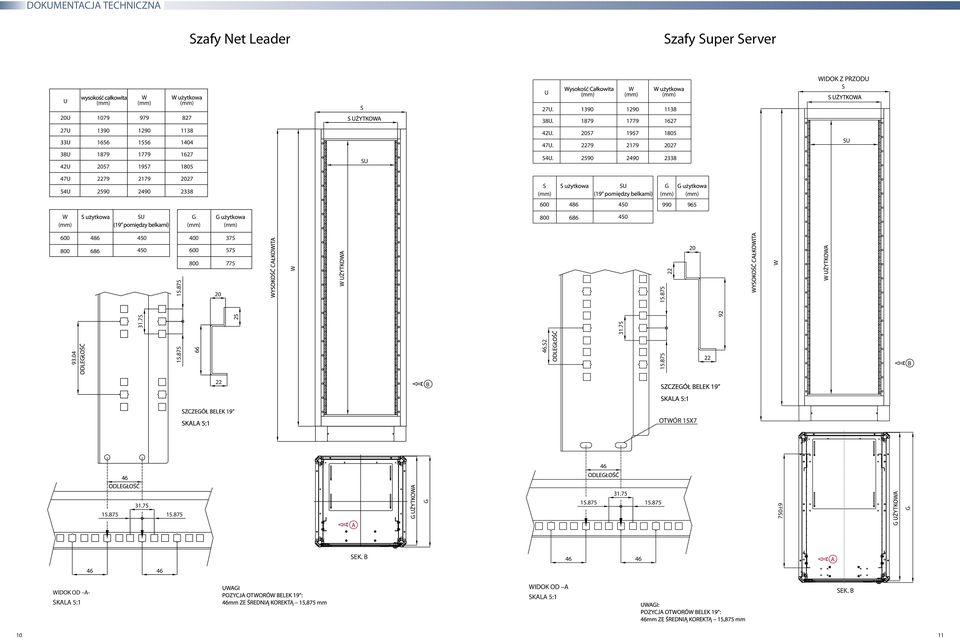

7 DOKUMENTACJA TECHNICZNA Szafy Net Leader Szafy Super Server U 20U 27U 33U 38U 42U W (mm) (mm) (mm) S SU 47U 54U W (mm) SU G (mm) (mm) W B G A SEK. B WIDOK OD A- SKALA 5:

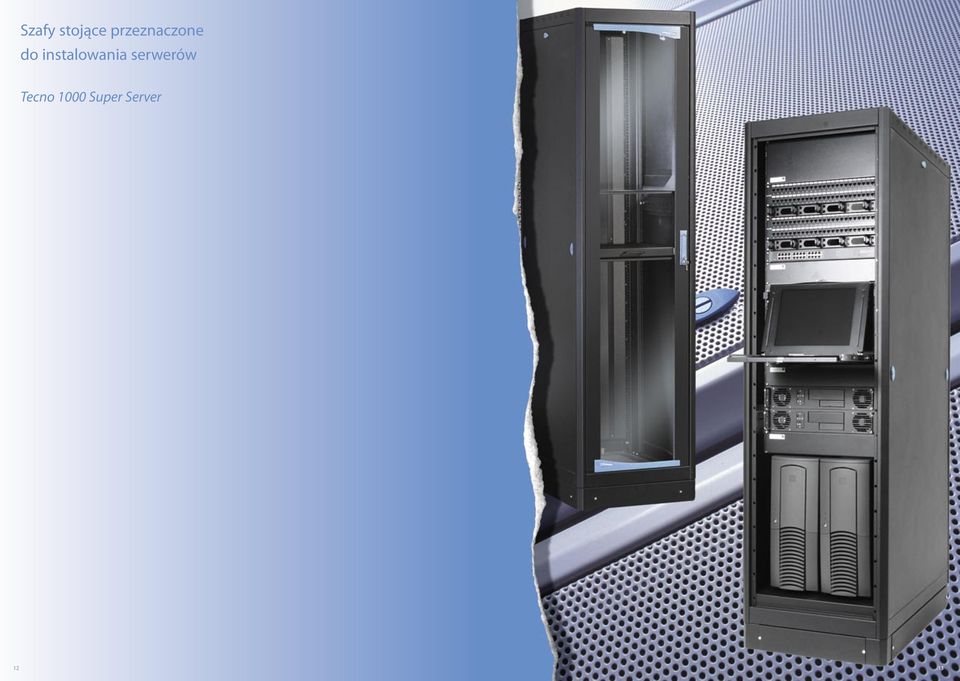

8 Szafy stojące przeznaczone do instalowania serwerów Tecno 1000 Super Server 12 13

9 TECNO 1000 SUPER SERVER Tecno 1000 Super Server to nowy typoszereg obudów przeznaczonych do montażu najczęściej oferowanych serwerów na dzisiejszym rynku. Konstrukcja nośna oparta na szafie Tecno 600 Net Leader, gdzie podstawa szafy została odpowiednio zmodyfikowana w celu zwiększenia nośności do 500kg - obciążenia statycznego. Drzwi i osłony perforowane pozwalają na optymalne przewietrzanie szafy. Szafa opcjonalnie może być wyposażona w 6 kółek z czego 2 posiadają blokadę, maksymalne obciążenie szafy na kółkach to 400kg. Możliwość doposażenia szafy w szereg dodatkowych akcesoriów, jak np. półki stałe czy wysuwane, wentylatory itp. Szafa Super Server może być dostarczana w wersji zdemontowanej z instrukcją montażu, który jest łatwy i nie wymaga żadnych specjalnych narzędzi. Tecno 1000 Super Server z perforowanymi drzwiami i osłonami Kod Opis S G W U F6127 Szafa serwerowa Tecno 1000 Super Server F6138 Szafa serwerowa Tecno 1000 Super Server F6142 Szafa serwerowa Tecno 1000 Super Server F8142 Szafa serwerowa Tecno 1000 Super Server F6147 Szafa serwerowa Tecno 1000 Super Server F8147 Szafa serwerowa Tecno 1000 Super Server F6142G Szafa serwerowa Tecno 1000 Super Server z perforowaną osłoną tylną F8142G Szafa serwerowa Tecno 1000 Super Server z perforowaną osłoną tylną F6147G Szafa serwerowa Tecno 1000 Super Server z perforowaną osłoną tylną F8147G Szafa serwerowa Tecno 1000 Super Server z perforowaną osłoną tylną F6142GT Szafa serwerowa Tecno 1000 Super Server z perforowanymi osłonami bocznymi i tylną F8142GT Szafa serwerowa Tecno 1000 Super Server z perforowanymi osłonami bocznymi i tylną F6147GT Szafa serwerowa Tecno 1000 Super Server z perforowanymi osłonami bocznymi i tylną F8147GT Szafa serwerowa Tecno 1000 Super Server z perforowanymi osłonami bocznymi i tylną Całkowita wysokość z cokołem 100 mm 14 15

10 Wyposażenie Tecnosteel 16 17

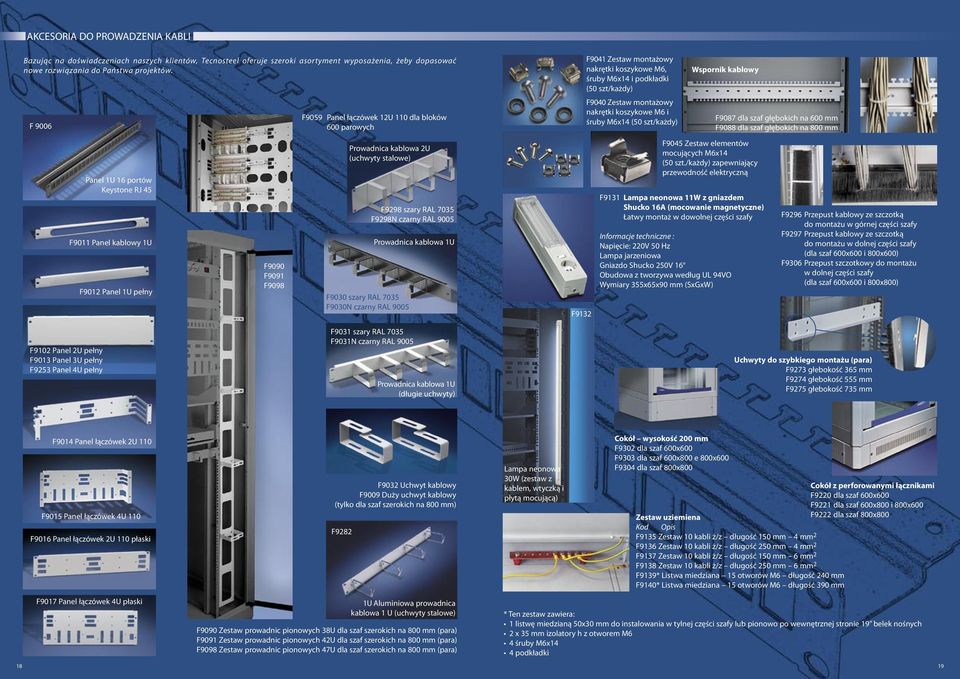

11 AKCESORIA DO PROWADZENIA KABLI Bazując na doświadczeniach naszych klientów, Tecnosteel oferuje szeroki asortyment wyposażenia, żeby dopasować nowe rozwiązania do Państwa projektów. F 9006 F9059 Panel łączówek 12U 110 dla bloków 600 parowych F9041 Zestaw montażowy nakrętki koszykowe M6, śruby M6x14 i podkładki (50 szt/każdy) F9040 Zestaw montażowy nakrętki koszykowe M6 i śruby M6x14 (50 szt/każdy) Wspornik kablowy F9087 dla szaf głębokich na 600 mm F9088 dla szaf głębokich na 800 mm Panel 1U 16 portów Keystone RJ 45 F9011 Panel kablowy 1U F9012 Panel 1U pełny F9090 F9091 F9098 Prowadnica kablowa 2U (uchwyty stalowe) F9030 szary RAL 7035 F9030N czarny RAL 9005 F9298 szary RAL 7035 F9298N czarny RAL 9005 Prowadnica kablowa 1U F9132 F9045 Zestaw elementów mocujących M6x14 (50 szt./każdy) zapewniający przewodność elektryczną F9131 Lampa neonowa 11W z gniazdem Shucko 16A (mocowanie magnetyczne) Łatwy montaż w dowolnej części szafy Informacje techniczne : Napięcie: 220V 50 Hz Lampa jarzeniowa Gniazdo Shucko 250V 16 Obudowa z tworzywa według UL 94VO Wymiary 355x65x90 mm (SxGxW) F9296 Przepust kablowy ze szczotką do montażu w górnej części szafy F9297 Przepust kablowy ze szczotką do montażu w dolnej części szafy (dla szaf 600x600 i 800x600) F9306 Przepust szczotkowy do montażu w dolnej części szafy (dla szaf 600x600 i 800x800) F9102 Panel 2U pełny F9013 Panel 3U pełny F9253 Panel 4U pełny F9031 szary RAL 7035 F9031N czarny RAL 9005 Prowadnica kablowa 1U (długie uchwyty) Uchwyty do szybkiego montażu (para) F9273 głebokość 365 mm F9274 głebokość 555 mm F9275 głebokość 735 mm F9014 Panel łączówek 2U 110 F9015 Panel łączówek 4U 110 F9016 Panel łączówek 2U 110 płaski F9032 Uchwyt kablowy F9009 Duży uchwyt kablowy (tylko dla szaf szerokich na 800 mm) F9282 Lampa neonowa 30W (zestaw z kablem, wtyczką i płytą mocującą) Cokół wysokość 200 mm F9302 dla szaf 600x600 F9303 dla szaf 600x800 e 800x600 F9304 dla szaf 800x800 Cokół z perforowanymi łącznikami F9220 dla szaf 600x600 F9221 dla szaf 600x800 i 800x600 Zestaw uziemiena F9222 dla szaf 800x800 Kod Opis F9135 Zestaw 10 kabli ż/z długość 150 mm 4 mm 2 F9136 Zestaw 10 kabli ż/z długość 250 mm 4 mm 2 F9137 Zestaw 10 kabli ż/z długość 150 mm 6 mm 2 F9138 Zestaw 10 kabli ż/z długość 250 mm 6 mm 2 F9139 Listwa miedziana 15 otworów M6 długość 240 mm F9140 Listwa miedziana 15 otworów M6 długość 390 mm F9017 Panel łączówek 4U płaski 1U Aluminiowa prowadnica kablowa 1 U (uchwyty stalowe) F9090 Zestaw prowadnic pionowych 38U dla szaf szerokich na 800 mm (para) F9091 Zestaw prowadnic pionowych 42U dla szaf szerokich na 800 mm (para) F9098 Zestaw prowadnic pionowych 47U dla szaf szerokich na 800 mm (para) Ten zestaw zawiera: 1 listwę miedzianą 50x30 mm do instalowania w tylnej części szafy lub pionowo po wewnętrznej stronie 19 belek nośnych 2 x 35 mm izolatory h z otworem M6 4 śruby M6x14 4 podkładki 18 19

12 AKCESORIA DO PROWADZENIA KABLI F9230 Zamek 3-punktowy Drzwi dwuskrzydłowe F9271 Szuflada 2U (montowana na 4 belkach 19 nośność 25 kg) F9226 Kieszeń na dokumentację F9270 Zamek szyfrowy F x 42U F x 42U RAMA OBROTOWA (dla szaf szerokich na 800 mm) F9070 Belki montażowe 47U (para) F9071 Belki montażowe 42U (para) F9072 Belki montażowe 38U (para) F9073 Belki montażowe 33U (para) F9074 Belki montażowe 27U (para) F9075 Belki montażowe 20U (para) Szkielet wykonany jako stalowa rama 50x15x1,5 do której przyspawane zostały 2 belki 19 o grubości 2 mm Zestaw zawiera 4 podkładki, które służą do mocowania ramy do szkieletu szafy oraz 2 zamki i 1 uchwyt. F9295 Zestaw montażowy dla stopek M10 na cokole (4 podkładki, 4 stopki poziomujące, 8 podkładek M8, 8 śrub M8) F9043 F9096 F9042 Zestaw do łączenia (4 elementy łączeniowe, 8 śrub M6x16, 8 nakrętek koszykowych M6) F9044 Zestaw 4 kółek (2 z blokadą) Zestaw 6 podwójnych kółek (2 z blokadą) nośność 400 kg (tylko dla szaf Super Server) F9097 Kod S G W U F8638TG F8642TG F8647TG F8838TG F8842TG F8847TG Całkowita wysokość z cokołem 100 mm Zestaw 4 stopek poziomujących Zestaw 4 stopek poziomujących M12 (tylko dla szaf Super Server 20 21

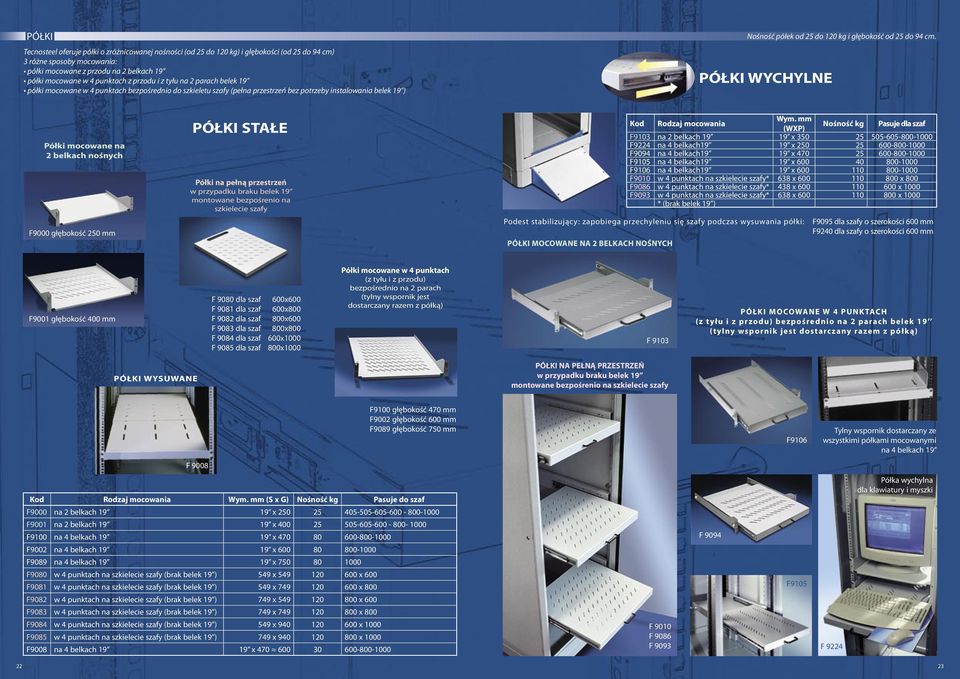

13 PÓŁKI Tecnosteel oferuje półki o zróżnicowanej nośności (od 25 do 120 kg) i głębokości (od 25 do 94 cm) 3 różne sposoby mocowania: półki mocowane z przodu na 2 belkach 19 półki mocowane w 4 punktach z przodu i z tyłu na 2 parach belek 19 półki mocowane w 4 punktach bezpośrednio do szkieletu szafy (pełna przestrzeń bez potrzeby instalowania belek 19 ) Nośność półek od 25 do 120 kg i głębokość od 25 do 94 cm. PÓŁKI WYCHYLNE Półki mocowane na 2 belkach nośnych F9000 głębokość 250 mm PÓŁKI STAŁE Półki na pełną przestrzeń w przypadku braku belek 19 montowane bezpośrenio na szkielecie szafy Podest stabilizujący: zapobiega przechyleniu się szafy podczas wysuwania półki: PÓŁKI MOCOWANE NA 2 BELKACH NOŚNYCH Kod Rodzaj mocowania Wym. mm (WXP) Nośność kg Pasuje dla szaf F9103 na 2 belkach x F9224 na 4 belkach19 19 x F9094 na 4 belkach19 19 x F9105 na 4 belkach19 19 x F9106 na 4 belkach19 19 x F9010 w 4 punktach na szkielecie szafy 638 x x 800 F9086 w 4 punktach na szkielecie szafy 438 x x 1000 F9093 w 4 punktach na szkielecie szafy 638 x x 1000 (brak belek 19 ) F9095 dla szafy o szerokości 600 mm F9240 dla szafy o szerokości 600 mm F9001 głębokość 400 mm F 9080 dla szaf F 9081 dla szaf F 9082 dla szaf F 9083 dla szaf F 9084 dla szaf F 9085 dla szaf 600x x x x x x1000 Półki mocowane w 4 punktach (z tyłu i z przodu) bezpośrednio na 2 parach (tylny wspornik jest dostarczany razem z półką) F 9103 PÓŁKI MOCOWANE W 4 PUNK TACH (z t yłu i z pr zodu) bezpośrednio na 2 parach belek 19 (t ylny wspornik jest dostarczany razem z półk ą) PÓŁKI WYSUWANE PÓŁKI NA PEŁNĄ PRZESTRZEŃ w przypadku braku belek 19 montowane bezpośrenio na szkielecie szafy F9100 głębokość 470 mm F9002 głębokość 600 mm F9089 głębokość 750 mm F9106 Tylny wspornik dostarczany ze wszystkimi półkami mocowanymi na 4 belkach 19 F 9008 Kod Rodzaj mocowania Wym. mm (S x G) Nośność kg Pasuje do szaf F9000 na 2 belkach x F9001 na 2 belkach x F9100 na 4 belkach x F9002 na 4 belkach x F9089 na 4 belkach x F9080 w 4 punktach na szkielecie szafy (brak belek 19 ) 549 x x 600 F9081 w 4 punktach na szkielecie szafy (brak belek 19 ) 549 x x 800 F9082 w 4 punktach na szkielecie szafy (brak belek 19 ) 749 x x 600 F9083 w 4 punktach na szkielecie szafy (brak belek 19 ) 749 x x 800 F9084 w 4 punktach na szkielecie szafy (brak belek 19 ) 549 x x 1000 F9085 w 4 punktach na szkielecie szafy (brak belek 19 ) 749 x x 1000 F9008 na 4 belkach x F 9010 F 9086 F 9093 F 9094 F9105 F 9224 Półka wychylna dla klawiatury i myszki 22 23

14 WYKONANIA NIESTANDARDOWE Szafy niestandardowe i akcesoria 24 25

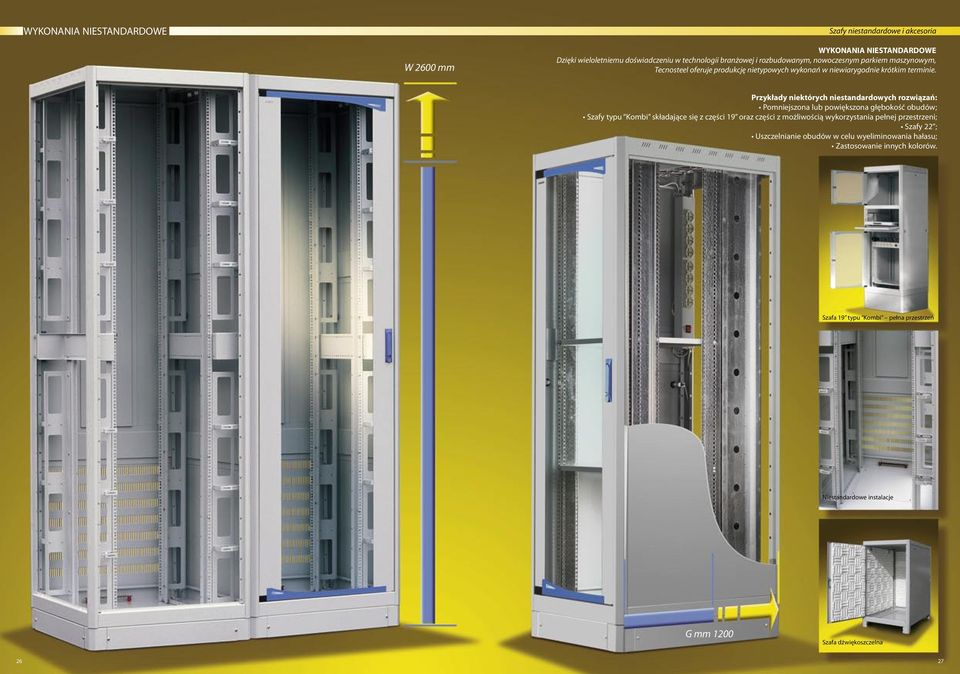

15 WYKONANIA NIESTANDARDOWE Szafy niestandardowe i akcesoria W 2600 mm WYKONANIA NIESTANDARDOWE Dzięki wieloletniemu doświadczeniu w technologii branżowej i rozbudowanym, nowoczesnym parkiem maszynowym, Tecnosteel oferuje produkcję nietypowych wykonań w niewiarygodnie krótkim terminie. Przykłady niektórych niestandardowych rozwiązań: Pomniejszona lub powiększona głębokość obudów; Szafy typu Kombi składające się z części 19 oraz części z możliwością wykorzystania pełnej przestrzeni; Szafy 22 ; Uszczelnianie obudów w celu wyeliminowania hałasu; Zastosowanie innych kolorów. Szafa 19 typu Kombi pełna przestrzeń Niestandardowe instalacje G mm 1200 Szafa dźwiękoszczelna 26 27

16 SZAFKI WISZĄCE Tecno Tecno Tecno Tecno Tecno Tecno Office

17 TECNO Szafki wiszące dla małych sieci Szafki Tecno 300, 401 i 405 doskonale sprawdzają się przy mniejszych instalacjach spełniając wszystkie wymogi techniczne i konstrukcyjne. Tecno 405 Tecno 405 to kompaktowa szafka naścienna ze zdejmowanymi osłonami bocznymi, co pozwala na łatwą instalację i dostęp do urządzeń zamontowanych w szafce. TECNO 300 Szafka naścienna o pomniejszonej głębokości Drzwi wykonane są ze szkła hartowanego z kątem otwarcia 180, łatwy demontaż Możliwość wprowadzania kabli od góry i dołu szafki Perforacja w górnej i dolnej części szafki z możliwością zamontowania wentylatora Kolor RAL 7035 szary Stopień ochrony szczelności IP 20 zgodnie z normą EN mocowanie 19 belek nośnych wg IEC Kod S G W U F F Idealne dla małych instalacji Belki nośne regulowane na głębokości Możliwość wprowadzania kabli od góry i dołu szafki Drzwi wykonane są ze szkła hartowanego przydymione Kolor RAL 7035 (szary) TECNO 401 Szafka naścienna pojedyncza Stopień ochrony szczelności IP 20 zgodnie z normą EN Mocowanie 19 belek nośnych wg IEC Kod S G W U F F F F F F F F Konstrukcja szafki spawana; Zdejmowane drzwi z szybą ze szkła hartowanego, przydymione, kąt otwarcia drzwi do 180, wyposażone w zamek z kluczem; Regulowane belki nośne w rozstawie 19 wykonane są z 2 mm alucynku; Możliwość wprowadzania kabli od góry i dołu szafki; Perforacja płyty górnej i dolnej z otworem pod montaż wentylatora; Malowanie proszkowe w kolorze szarym RAL 7035 lub czarnym RAL 9005; Osłona tylna oferowana jest opcjolnalnie. Stopień ochrony szczelności IP20 Normy: EN , IEC 297-1, DIN Kod S G W U F F F F

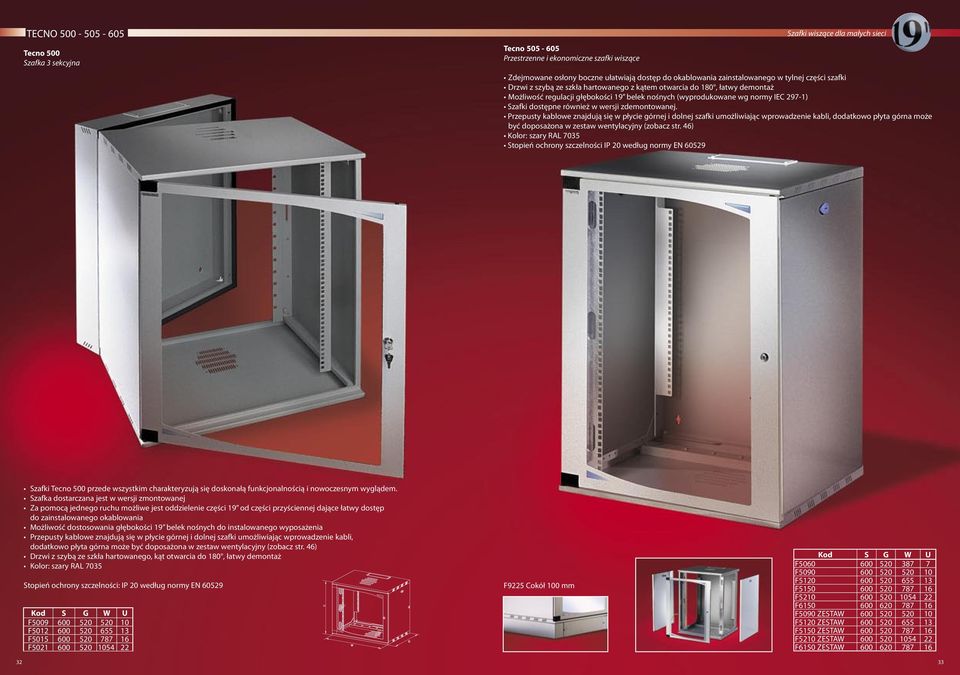

18 TECNO Tecno 500 Szafka 3 sekcyjna Tecno Przestrzenne i ekonomiczne szafki wiszące Szafki wiszące dla małych sieci Zdejmowane osłony boczne ułatwiają dostęp do okablowania zainstalowanego w tylnej części szafki Drzwi z szybą ze szkła hartowanego z kątem otwarcia do 180, łatwy demontaż Możliwość regulacji głębokości 19 belek nośnych (wyprodukowane wg normy IEC 297-1) Szafki dostępne również w wersji zdemontowanej. Przepusty kablowe znajdują się w płycie górnej i dolnej szafki umożliwiając wprowadzenie kabli, dodatkowo płyta górna może być doposażona w zestaw wentylacyjny (zobacz str. 46) Kolor: szary RAL 7035 Stopień ochrony szczelności IP 20 według normy EN Szafki Tecno 500 przede wszystkim charakteryzują się doskonałą funkcjonalnością i nowoczesnym wyglądem. Szafka dostarczana jest w wersji zmontowanej Za pomocą jednego ruchu możliwe jest oddzielenie części 19 od części przyściennej dające łatwy dostęp do zainstalowanego okablowania Możliwość dostosowania głębokości 19 belek nośnych do instalowanego wyposażenia Przepusty kablowe znajdują się w płycie górnej i dolnej szafki umożliwiając wprowadzenie kabli, dodatkowo płyta górna może być doposażona w zestaw wentylacyjny (zobacz str. 46) Drzwi z szybą ze szkła hartowanego, kąt otwarcia do 180, łatwy demontaż Kolor: szary RAL 7035 Stopień ochrony szczelności: IP 20 według normy EN Kod S G W U F F F F F9225 Cokół 100 mm Kod S G W U F F F F F F F5090 ZESTAW F5120 ZESTAW F5150 ZESTAW F5210 ZESTAW F6150 ZESTAW

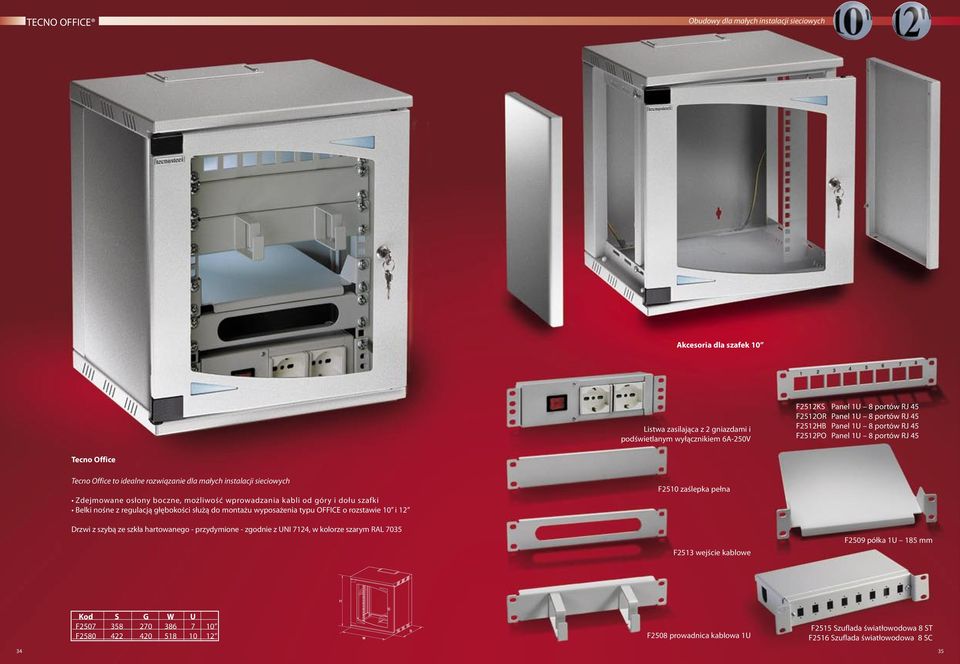

19 TECNO OFFICE Obudowy dla małych instalacji sieciowych Akcesoria dla szafek 10 Listwa zasilająca z 2 gniazdami i podświetlanym wyłącznikiem 6A-250V F2512KS Panel 1U 8 portów RJ 45 F2512OR Panel 1U 8 portów RJ 45 F2512HB Panel 1U 8 portów RJ 45 F2512PO Panel 1U 8 portów RJ 45 Tecno Office Tecno Office to idealne rozwiązanie dla małych instalacji sieciowych Zdejmowane osłony boczne, możliwość wprowadzania kabli od góry i dołu szafki Belki nośne z regulacją głębokości służą do montażu wyposażenia typu OFFICE o rozstawie 10 i 12 Drzwi z szybą ze szkła hartowanego - przydymione - zgodnie z UNI 7124, w kolorze szarym RAL 7035 F2510 zaślepka pełna F2513 wejście kablowe F2509 półka 1U 185 mm Kod S G W U F F F2508 prowadnica kablowa 1U F2515 Szuflada światłowodowa 8 ST F2516 Szuflada światłowodowa 8 SC 34 35

20 TECNO FIBRE Obudowy światłowodowe Tecno 36 37

21 OBUDOWY ŚWIATŁOWODOWE TECNO Obudowy światłowodowe F9290 F9056 Kod F9290N F9291N F9293N F9294N F9309N F9315N F9378N F9055 F9056 Opis Szuflada światłowodowa - 24SC SMPLX - Kolor czarny Szuflada światłowodowa - 24 SC DPLX - Kolor czarny Szuflada światłowodowa - 24 ST - Kolor czarny Szuflada światłowodowa - 12SC DPLX - Kolor czarny Szuflada światłowodowa - 24LC DPLX - Kolor czarny Szuflada światłowodowa - 12SC/12LC - Kolor czarny Szuflada światłowodowa - 12ST - Kolor czarny Szafka światłowodowa 24 porty ST Szafka światłowodowa 24 porty SC 38 39

22 TECNO POWER Zasilanie i ochrona sieci 40 41

23 TECNO POWER Nowoczesna technologia, modułowa konstrukcja i zastosowanie certyfikowanych elementów gwarantują niezawodność zasilania i ochrony urządzeń sieciowych. F3030 Obudowa 3U do montażu urządzeń na listwie DIN (Ts-35) F3000 F3003 F3031 Unoszona osłona dla wyłącznika magneto-termicznego F3001 F3002 Kod Opis Mocowanie 19" Mocowanie pionowe F3000 Listwa zasilająca 6 gniazd uniwersalnych z podświetlanym wyłącznikiem 250V 16A F3010 F3009 F3012 F3001 F3002 Listwa zasilająca 5 gniazd uniwersalnych z wyłącznikiem 1P+N 250V 16A magneto-termicznym (4,5kA) charakterystyka C Listwa zasilająca 5 gniazd uniwersalnych z wyłącznikiem bipolarnym różnicowym 250V- 16A (4,5kA) magneto-termicznym 30mA charakterystyka C F3003 Listwa zasilająca z 6 gniazadami Shucko i podświetlanym wyłącznikiem 250V 16A F3004 Listwa zasilająca z filtrem 5 gniazd uniwersalnych i podświetlanym wyłącznikiem 16A F3005 F3008 F3009 Listwa zasilająca 5 gniazd uniwersalnych z wyłącznikiem 1P+N 250V 16A (4,5kA) magneto-termicznym, charakterystyka C ochrona przeciwprzepięciowa Listwa zasilająca z 6 gniazdami uniwersalnymi i bipolarnym wyłącznikim 2P 250V 16A magneto-termicznym (4,5kA) charakterystyka C Listwa zasilająca z 9 gniazdami uniwersalnymi i bipolarnym wyłącznikiem 2P 250V 16A magneto-termicznym (4,5kA), charakterystyka C F3010 Listwa zasilająca z 10 gniazdami uniwersalnymi i podświetlanym wyłącznikiem 250V 16A F3011 F3012 Listwa zasilająca z 10 gniazdami uniwersalnymi i bipolarnym wyłącznikiem 2P 250V 16A magneto-termicznym (4,5 ka), charakterystyka C Listwa zasilająca z 12 gniazdami uniwersalnymi i bipolarnym wyłącznikiem 2P 250V 16A magneto-termicznym (4,5kA), charakterystyka C F3013 Listwa zasilająca z 8 gniazadami uniwersalnymi i podświetlanym wyłącznikiem 250V 16A F3015 Listwa zasilająca z 15 gniazdami uniwersalnymi i bipolarnym wyłącznikiem 2P 250V 6A magneto-termicznym (4,5kA) charakterystyka C Wszystkie listwy zasilające dostarczane są w komplecie z kablem 3 x 2,5 długość 2 m

24 TECNOWIND & TECNOCLIMA SERIES Wentylacja i klimatyzacja 44 45

25 WENTYLACJA Panele wentylacyjne skutecznie odprowadzają gorące powietrze gromadzone w górnej części szafy wyciągając je do środowiska zewnętrznego. Modele z termostatem pozwalają załączać i wyłączać wentylatory przy określonym poziomie temperatury. F9062 Panel 2 wentylatorowy Wentylator osiowy F9061 W komplecie z kablem 1,5 m i dwoma stalowymi chromowanymi kratkami. Może być montowany na obudowach Tecno 405- Tecno 500- Tecno 505- Tecno 605 i wszystkich szafach stojących Tecno 600 Net Leader i Tecno 800 Net Leader. F9063 Panel 3 wentylatorowy Panel wentylacyjny 19 w komplecie z kablem FROR 3x1,5 mm 2 2,5m podświetlany wyłącznik 16A Dane techniczne wentylatorów osiowych: obudowa i wiatrak: czarny włókno szklane UL 94V-0 silnik wirnikowy: z automatycznym restartem bezszczotkowy zewnętrzny Zakres napięcia pracy: 220 V a.c. ± 10% - 50/60 Hz F9064 Panel 4 wentylatorowy F9130 T 46 F9092 F9133 F9130 F9092T F9133T F9130T Panel 2 wentylatorowy Panel 3 wentylatorowy Panel 4 wentylatorowy Panel 4 wentylatorowy + termostat Panel 3 wentylatorowy + termostat Panel 4 wentylatorowy + termostat F9215 Filtr przeciwpyłowy dla szaf 600x x600 F9216 Filtr przeciwpyłowy dla szaf 600x x x x

26 TECNO CLIMA Typoszereg wymienników TE powietrze-powietrze Wymienniki typu powietrze-powietrze to rodzaj radiatora przez który przepuszczane są strumienie powietrza: ciepłe z wnętrza szafy oraz drugi z zewnątrz szafy, który chłodzi wymiennik. Warunkiem zastosowania takiego urządzenia jest różnica temperatur gdzie wewnątrz szafy temperatura jest wyższa od temperatury otoczenia. Krzyżowy układ wymiennika ciepła pozwala na zachowanie szczelności chroniąc przed dostawaniem się pyłów, a strumienie powietrza zewnętrzny oraz wewnętrzny szafy nie mieszają się. Dobór wymiennika ciepła Do prawidłowego doboru elementu chłodzącego wymagana jest analiza głównych czynników mających wpływ na temperaturę oraz parametrów takich jak: Te Temperatura zewnętrzna w C Ti Temperatura wymagana wewnątrz szafy w C K Współczynnik przewodzenia ciepła w W/m2 C (dla malowanej stali - 5,5 W/ m2 C) ΔTa Różnica temperatur w C (Ti zawsze > niż Te) Charakterystyka: Termostat - regulacja temperatury Wentylatory o wysokiej wydajności z łożyskami kulkowymi Wentylatory zewnętrzne i wewnętrzne załączane są niezależnie od siebie; wentylator zewnętrzny załącza się wyłącznie w przypadku gdy temperatura szafy tego wymaga Charakterystyczne ułożenie żeberek aluminiowych ułatwia demontaż i ich czyszczenie Montaż na osłonach (wewnętrznie lub zewnętrznie) lub w dachu (zewnętrznie) Łatwy dostęp do elementów składowych ułatwia czyszczenie i serwisowanie urządzenia Sr Promieniowanie cieplne - powierzchnia szafy w m 2 Dostęp ze wszystkich stron Sr=2xWx(S+G)+SxG Przez ściany Sr=Wx(S+2xG)+SxG Dostęp przez ścany przednią i tylną Sr=2xHxW+WxD (S=szerokość; W=wysokość; G=głębokość) Pr = Ta x Sr x K Moc odprowadzana z szafy w W Pd Moc wydzialana przez urządzenia zamontowane wewnątrz szafy w W Pd-Pr Ps = Moc cieplna w W/K Ta F9201 F9202 Kod Opis Montaż Moc Napięcie pracy W/K Wymiary LxWxP F9200 Wymiennik Te 35 Ołona / x780x144 F9201 Wymiennik Te 70 Ołona / x1480x144 F9202 Wymiennik Te 50 Dach / x340x360 Przykłady wyliczeń Parametry Jedn. miary Wzory Przykład Te C - 25 Ti C - 35 Ta C Ti-Te 10 K S/m3 C - 5,5 Sr mm3-4 Pr S Ta x Sr x K 220 Pd S Ps S/K Pd-Pr Ta =
