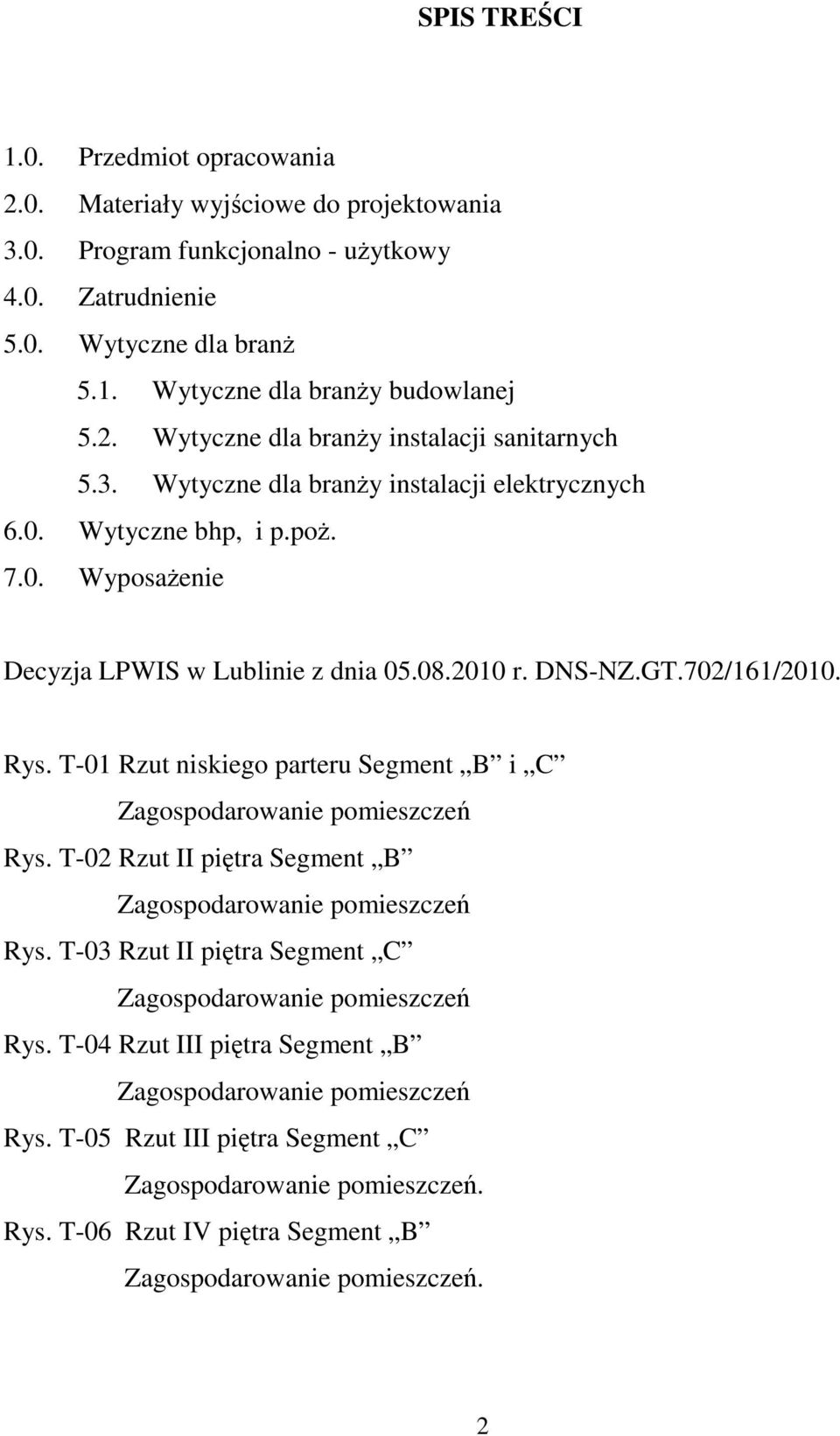

1 SPIS TREŚCI 1.0. Przedmiot opracowania 2.0. Materiały wyjściowe do projektowania 3.0. Program funkcjonalno - uŝytkowy 4.0. Zatrudnienie 5.0. Wytyczne dla branŝ 5.1. Wytyczne dla branŝy budowlanej 5.2. Wytyczne dla branŝy instalacji sanitarnych 5.3. Wytyczne dla branŝy instalacji elektrycznych 6.0. Wytyczne bhp, i p.poŝ WyposaŜenie Decyzja LPWIS w Lublinie z dnia r. DNS-NZ.GT.702/161/2010. Rys. T-01 Rzut niskiego parteru Segment B i C Zagospodarowanie pomieszczeń Rys. T-02 Rzut II piętra Segment B Zagospodarowanie pomieszczeń Rys. T-03 Rzut II piętra Segment C Zagospodarowanie pomieszczeń Rys. T-04 Rzut III piętra Segment B Zagospodarowanie pomieszczeń Rys. T-05 Rzut III piętra Segment C Zagospodarowanie pomieszczeń. Rys. T-06 Rzut IV piętra Segment B Zagospodarowanie pomieszczeń. 2

2 1.0. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany w branŝy technologicznej na remont i modernizację pomieszczeń niskiego parteru, II, III i IV piętra Szpitala Ginekologiczno PołoŜniczego przy ul. Lubartowskiej Materiały wyjściowe do projektowania - Rozporządzenie Ministra Zdrowia z dnia 10 listopada 2006 r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia Zakładu Opieki Zdrowotnej (Dz.U. Nr 213 poz. 1568). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 poz. 690 z późniejszymi zmianami). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 169 poz z dnia r.). - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpoŝarowej budynków innych obiektów budowlanych i terenów (Dz.U. Nr 109 poz. 719 z dnia r.). - Rozporządzenie Ministra Zdrowia z dnia 30 lipca 2010 r. w sprawie szczegółowego sposobu postępowania z odpadami medycznymi (Dz.U. Nr 139 poz. 940 z dnia r.) Program funkcjonalno uŝytkowy. Budynek Szpitala Ginekologiczno PołoŜniczego składa się z trzech segmentów A, B i C. Segment A obejmuje: niski parter, parter i I piętro Segment B i C - obejmuje: niski parter, parter, I, II, III i IV piętro. 3

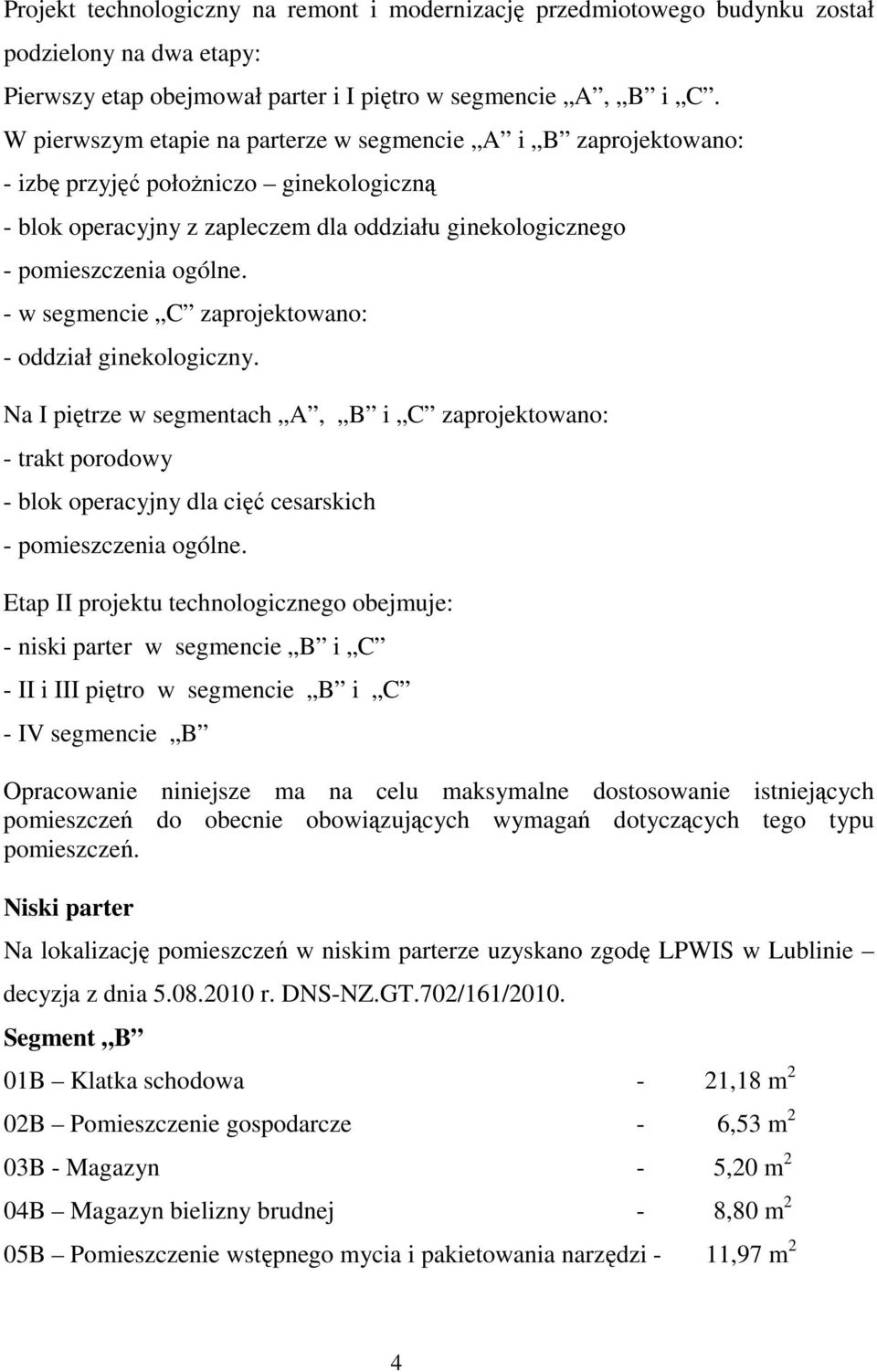

3 Projekt technologiczny na remont i modernizację przedmiotowego budynku został podzielony na dwa etapy: Pierwszy etap obejmował parter i I piętro w segmencie A, B i C. W pierwszym etapie na parterze w segmencie A i B zaprojektowano: - izbę przyjęć połoŝniczo ginekologiczną - blok operacyjny z zapleczem dla oddziału ginekologicznego - pomieszczenia ogólne. - w segmencie C zaprojektowano: - oddział ginekologiczny. Na I piętrze w segmentach A, B i C zaprojektowano: - trakt porodowy - blok operacyjny dla cięć cesarskich - pomieszczenia ogólne. Etap II projektu technologicznego obejmuje: - niski parter w segmencie B i C - II i III piętro w segmencie B i C - IV segmencie B Opracowanie niniejsze ma na celu maksymalne dostosowanie istniejących pomieszczeń do obecnie obowiązujących wymagań dotyczących tego typu pomieszczeń. Niski parter Na lokalizację pomieszczeń w niskim parterze uzyskano zgodę LPWIS w Lublinie decyzja z dnia r. DNS-NZ.GT.702/161/2010. Segment B 01B Klatka schodowa - 21,18 m 2 02B Pomieszczenie gospodarcze - 6,53 m 2 03B - Magazyn - 5,20 m 2 04B Magazyn bielizny brudnej - 8,80 m 2 05B Pomieszczenie wstępnego mycia i pakietowania narzędzi - 11,97 m 2 4

4 06B - Śluza - 3,80 m 2 07B Magazyn odpadów medycznych - 9,67 m 2 08B Węzeł redukcyjny tlenu - 7,14 m 2 09B Klatka schodowa - 9,50 m 2 09aB- Magazyn - 9,22 m 2 010B Wymiennikownia - 101,82 m 2 011B Wentylatornia - 100,15 m 2 012B - Rozdzielnia - 9,65 m 2 013B Szatnia pracowników - 30,35 m 2 014B Szatnia pracowników - 7,70 m 2 015B Węzeł sanitarny - 8,77 m 2 016B Pomieszczenie mycia wózków I - 8,70 m 2 017B - Pomieszczenie mycia wózków II - 8,63 m 2 018B Pomieszczenie UPS - 12,96 m 2 019B Węzeł sanitarny - 6,75 m 2 020B Szatnia pracowników - 11,04 m 2 021B Szatnia pracowników - 14,63 m 2 022B Pomieszczenie mycia termosów - 11,54 m 2 023B Pomieszczenie termosów czystych - 11,03 m 2 024B Pomieszczenie termosów z posiłkami - 10,59 m 2 025B Korytarz - 118,58 m 2 Łączna powierzchnia opracowania w segmencie B wynosi - 565,90 m 2. Wysokość pomieszczeń: 3,00 m. W magazynie odpadów medycznych przetrzymywane będą odpady o kodach: , , , , składowane będą w odpowiednich boksach. Odpady zbierane będą do worków jednorazowego uŝycia w miejscu ich powstawania i dostarczone do pomieszczenia. Kolor worka zgodnie z kodem odpadów. Magazynowanie odpadów medycznych o kodzie moŝe odbywać się tylko w temperaturze do 10 o C a czas przechowywania nie moŝe przekroczyć 72 godzin. Magazynowanie pozostałych odpadów nie dłuŝej niŝ 30 dni. 5

5 W pomieszczeniu mycia narzędzi, myte będą wstępnie i pakietowane narzędzia z traktu operacyjnego, a następnie przekazywane do centralnej sterylizatorni. W pomieszczeniu mycia wózków Nr I myte będą wózki słuŝące do transportu brudnej bielizny, odpadów medycznych, natomiast w pomieszczeniu Nr II myte będą wózki do transportu czystej bielizny, czystych narzędzi. Segment C 01C Zmywanie naczyń stołowych - 5,51 m 2 02C Kuchnia z wydawalnią - 17,86 m 2 03C Sala jadalna - 48,44 m 2 04C Pokój socjalny - 5,32 m 2 05C WC personelu - 3,26 m 2 06C Korytarz - 11,90 m 2 06aC Boks porządkowy - 0,84 m 2 07C - Zmywalnia kuchenna - 2,65 m 2 08C Magazyn podręczny - 3,35 m 2 09C Szkoła rodzenia - 24,77 m 2 09aC Szatnia szkoły rodzenia - 5,85 m 2 010C Pomieszczenie fryzjera - 16,11 m 2 011C Magazyn barku - 10,30 m 2 012C Depozyt ubrań - 18,32 m 2 013C Pomieszczenie mycia wózków - 29,11 m 2 014C Węzeł sanitarny - 7,08 m 2 015C Szatnia pracowników - 13,76 m 2 016C WC ogólne - 8,72 m 2 017C Pomieszczenia porządkowe - 3,29 m 2 018C Rozdzielnia NN - 9,05 m 2 019C Klatka schodowa - 10,12 m 2 020C Pomieszczenie gospodarcze - 3,10 m 2 021C Korytarz - 48,75 m 2 Łączna powierzchni opracowania w segmencie C wynosi - 306,84 m 2. 6

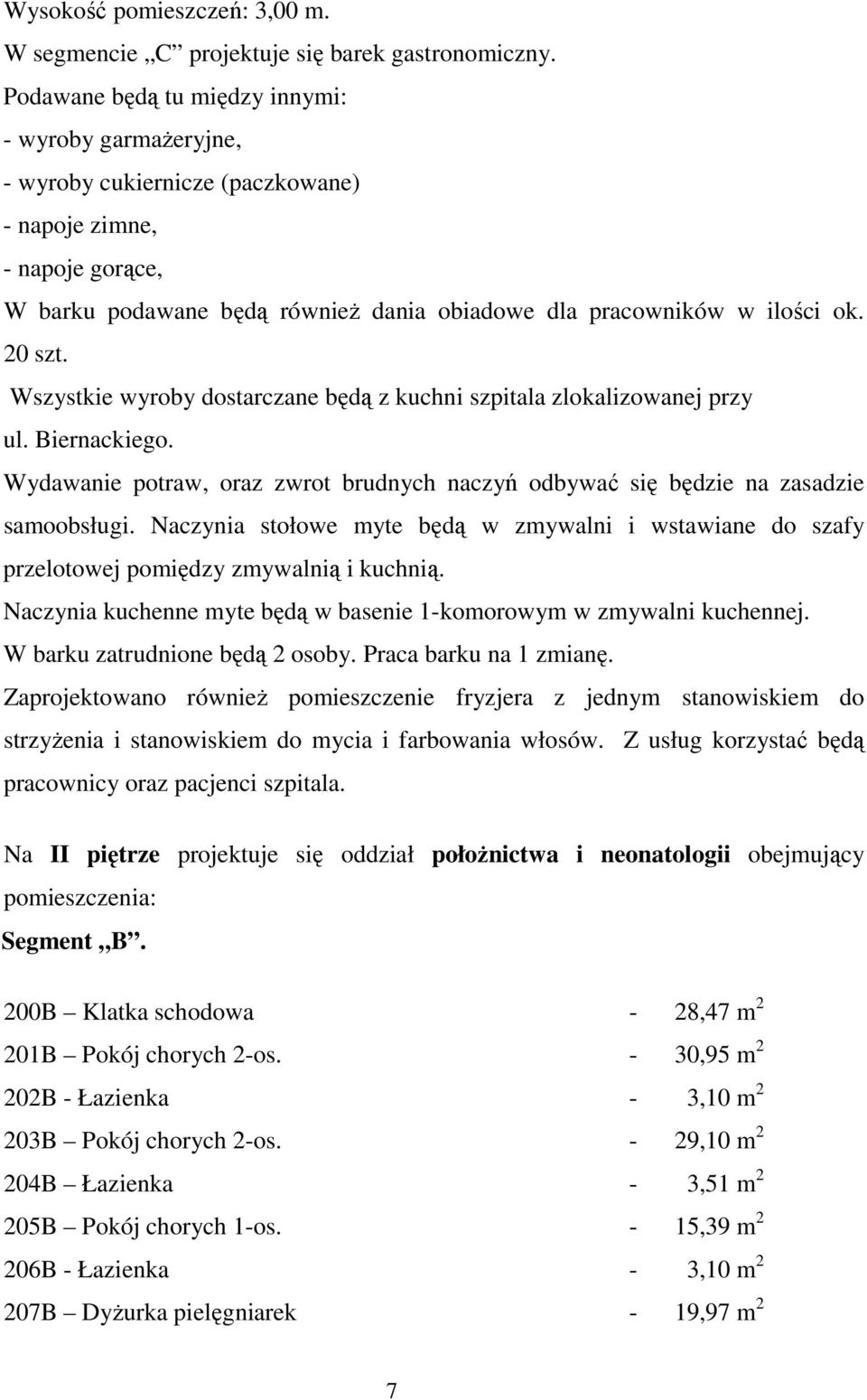

6 Wysokość pomieszczeń: 3,00 m. W segmencie C projektuje się barek gastronomiczny. Podawane będą tu między innymi: - wyroby garmaŝeryjne, - wyroby cukiernicze (paczkowane) - napoje zimne, - napoje gorące, W barku podawane będą równieŝ dania obiadowe dla pracowników w ilości ok. 20 szt. Wszystkie wyroby dostarczane będą z kuchni szpitala zlokalizowanej przy ul. Biernackiego. Wydawanie potraw, oraz zwrot brudnych naczyń odbywać się będzie na zasadzie samoobsługi. Naczynia stołowe myte będą w zmywalni i wstawiane do szafy przelotowej pomiędzy zmywalnią i kuchnią. Naczynia kuchenne myte będą w basenie 1-komorowym w zmywalni kuchennej. W barku zatrudnione będą 2 osoby. Praca barku na 1 zmianę. Zaprojektowano równieŝ pomieszczenie fryzjera z jednym stanowiskiem do strzyŝenia i stanowiskiem do mycia i farbowania włosów. Z usług korzystać będą pracownicy oraz pacjenci szpitala. Na II piętrze projektuje się oddział połoŝnictwa i neonatologii obejmujący pomieszczenia: Segment B. 200B Klatka schodowa - 28,47 m 2 201B Pokój chorych 2-os. - 30,95 m 2 202B - Łazienka - 3,10 m 2 203B Pokój chorych 2-os. - 29,10 m 2 204B Łazienka - 3,51 m 2 205B Pokój chorych 1-os. - 15,39 m 2 206B - Łazienka - 3,10 m 2 207B DyŜurka pielęgniarek - 19,97 m 2 7

7 208B Pokój chorych 2-os. - 29,15 m 2 209B Łazienka - 3,66 m 2 210B Pomieszczenie mycia inkubatorów - 16,34 m 2 211B Magazyn inkubatorów - 11,38 m 2 212B Magazyn materiałów sterylnych - 4,37 m 2 213B Pokój odwiedzin - 17,64 m 2 214B Magazyn sprzętu - 5,95 m 2 215B Korytarz - 41,95 m 2 216B Magazyn bielizny czystej - 2,97 m 2 217B Łazienka chorych - 11,28 m 2 218B WC personelu - 6,52 m 2 219B Brudownik - 6,65 m 2 220B Kuchnia oddziałowa - 14,90 m 2 221B Klatka schodowa - 19,97 m 2 222B Pokój chorych 2-os. - 21,65 m 2 223B Łazienka - 3,81 m 2 224B Pokój chorych 2-os. - 22,27 m 2 225B Łazienka - 3,75 m 2 226B Pomieszczenie pobytu dziennego - 13,67 m 2 227B Korytarz - 86,27 m 2 Łączna powierzchnia objęta opracowaniem w segmencie B wynosi 471,74 m 2. Wysokość pomieszczeń 3,00 m. Segment C 201C Pokój lekarza dyŝurnego - 13,75 m 2 202C - Łazienka lekarzy - 4,53 m 2 203C Pomieszczenie porządkowe - 3,58 m C Pokój socjalny - 11,78 m 2 205C WC personelu - 7,60 m 2 206C Magazyn materiałów czystych - 2,34 m 2 8

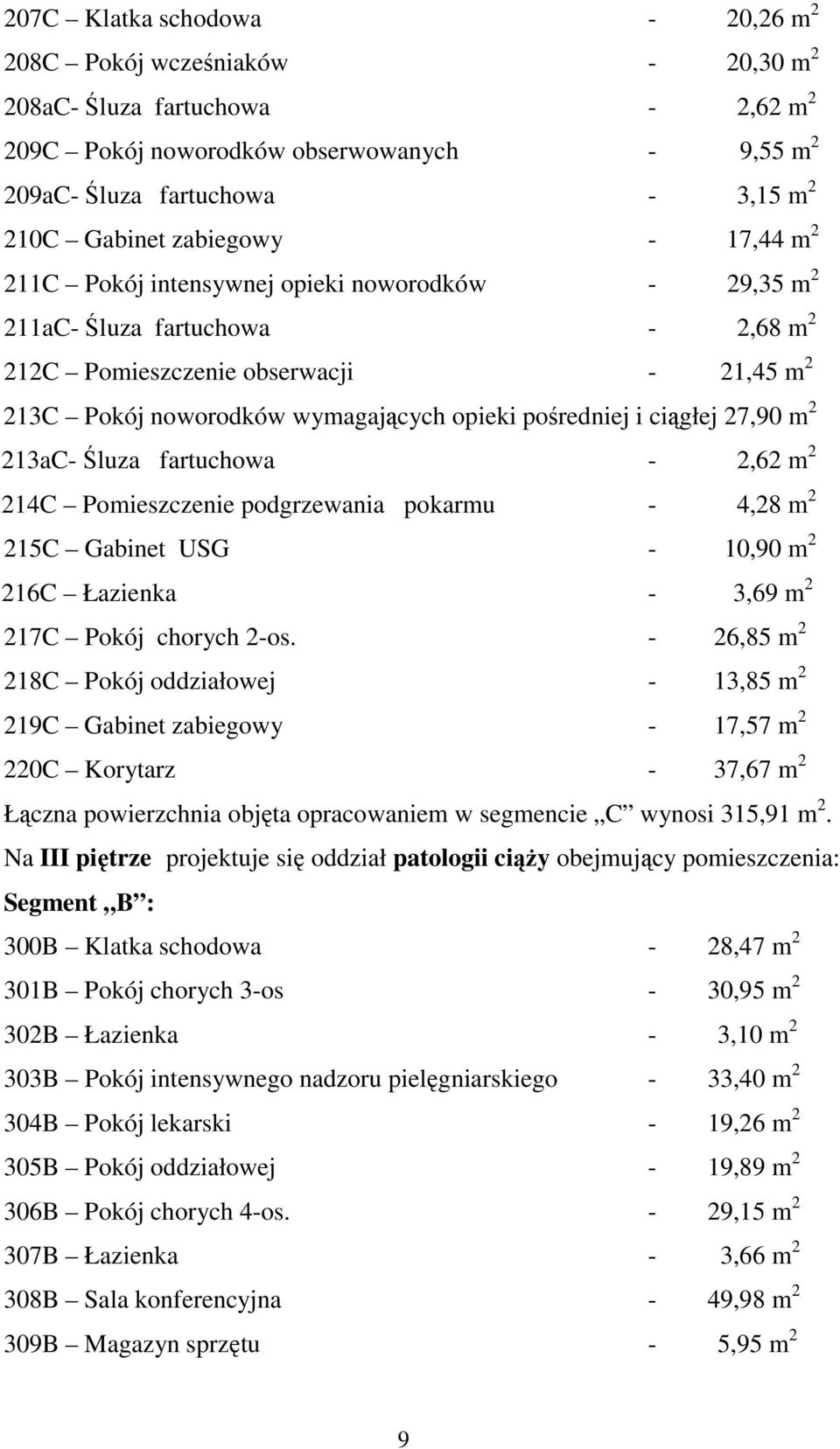

8 207C Klatka schodowa - 20,26 m 2 208C Pokój wcześniaków - 20,30 m 2 208aC- Śluza fartuchowa - 2,62 m 2 209C Pokój noworodków obserwowanych - 9,55 m 2 209aC- Śluza fartuchowa - 3,15 m 2 210C Gabinet zabiegowy - 17,44 m 2 211C Pokój intensywnej opieki noworodków - 29,35 m 2 211aC- Śluza fartuchowa - 2,68 m 2 212C Pomieszczenie obserwacji - 21,45 m 2 213C Pokój noworodków wymagających opieki pośredniej i ciągłej 27,90 m 2 213aC- Śluza fartuchowa - 2,62 m 2 214C Pomieszczenie podgrzewania pokarmu - 4,28 m 2 215C Gabinet USG - 10,90 m 2 216C Łazienka - 3,69 m 2 217C Pokój chorych 2-os. - 26,85 m 2 218C Pokój oddziałowej - 13,85 m 2 219C Gabinet zabiegowy - 17,57 m 2 220C Korytarz - 37,67 m 2 Łączna powierzchnia objęta opracowaniem w segmencie C wynosi 315,91 m 2. Na III piętrze projektuje się oddział patologii ciąŝy obejmujący pomieszczenia: Segment B : 300B Klatka schodowa - 28,47 m 2 301B Pokój chorych 3-os - 30,95 m 2 302B Łazienka - 3,10 m 2 303B Pokój intensywnego nadzoru pielęgniarskiego - 33,40 m 2 304B Pokój lekarski - 19,26 m 2 305B Pokój oddziałowej - 19,89 m 2 306B Pokój chorych 4-os. - 29,15 m 2 307B Łazienka - 3,66 m 2 308B Sala konferencyjna - 49,98 m 2 309B Magazyn sprzętu - 5,95 m 2 9

9 310B Korytarz - 42,25 m 2 311B Magazyn sprzętu - 10,41 m 2 312B Pomieszczenie porządkowe - 4,19 m 2 313B WC personelu - 6,52 m 2 314B Magazyn materiałów sterylnych - 6,65 m 2 315B Pokój socjalny - 14,90 m 2 316B Klatka schodowa - 19,97 m 2 317B Pokój oddziałowej - 13,35 m 2 318B Pokój pielęgniarek anestezjologicznych - 12,30 m 2 319B Pokój lekarzy anestezjologów - 21,60 m 2 320B Łazienka - 4,31 m 2 321B Pomieszczenie pobytu dziennego - 13,67 m 2 322B Korytarz - 86,27 m 2 Łączna powierzchnia objęta opracowaniem w segmencie B wynosi 480,20 m 2. Wysokość pomieszczeń 3,00 m. Segment C 301C Pokój lekarza dyŝurnego - 12,91 m 2 302C Łazienka lekarzy - 4,53 m 2 303C Brudownik - 4,26 m 2 304C Kuchnia oddziałowa - 11,78 m 2 305C Magazyn bielizny i materiałów czystych - 10,40 m 2 306C Klatka schodowa - 20,26 m 2 307C Łazienka chorych - 10,31 m 2 308C Pokój chorych 1-os. - 12,40 m 2 309C Łazienka - 4,22 m 2 310C WC personelu - 3,11 m 2 311C Gabinet diagnostyczno zabiegowy - 14,05 m 2 312C Pokój chorych 4-os. - 27,95 m 2 313C Łazienka - 3,60 m 2 10

10 314C Pokój chorych 3-os. - 27,06 m 2 315C Łazienka - 3,60 m 2 316C DyŜurka pielęgniarek - 18,08 m 2 317C Pokój chorych 3-os. - 26,85 m 2 318C Łazienka - 3,69 m 2 319C Pokój chorych 3-os. - 27,64 m 2 320C Łazienka - 3,60 m 2 321C Korytarz - 49,78 m 2 322C Pomieszczenie obserwacji - 14,10 m 2 Łączna powierzchnia pomieszczeń objętych opracowaniem w segmencie C wynosi 314,18 m 2. Wysokość pomieszczeń wynosi - 3,00 m. IV piętro Segment B 400B Klatka schodowa - 28,47 m 2 401B Magazyn - 13,04 m 2 402B Maszynownia - 38,65 m 2 403B Wymiennikownia - 20,90 m 2 404B Pom wentylacji poŝarowej - 23,00 m 2 405B - Korytarz - 57,85 m 2 406B Klatka schodowa - 29,40 m 2 407B Magazyn - 14,55 m 2 408B Pom wentylacji poŝarowej - 17,65 m 2 409B Korytarz - 10,95 m 2 410B Szatnia pracowników - 29,90 m 2 411B Węzeł sanitarny - 12,67 m 2 Łączna powierzchnia pomieszczeń w segmencie B wynosi 297,03 m 2 Ogólna powierzchnia objęta opracowaniem technologicznym na wszystkich kondygnacjach wynosi 2.757,67 m 2. Personel do pomieszczeń noworodków przechodzić będzie przez śluzy fartuchowe. Odpadki medyczne gromadzone będą w miejscach powstawania i sukcesywnie 11

11 dostarczane do magazynu odpadków medycznych zlokalizowanego w niskim parterze. Narzędzia wielokrotnego uŝytku z gabinetów zabiegowych będą wstępnie myte i dezynfekowane w gabinetach, ostateczne mycie i dezynfekcja, pakietowanie i sterylizacja odbywać się będzie w sterylizatorni centralnej. W gabinetach zabiegowych przeprowadzane będą zabiegi bez znieczulenia ogólnego Zatrudnienie Zatrudnienie pracowników zostanie dostosowane do ilości łóŝek w oddziałach. Szatnie dla pracowników projektuje się w niskim parterze, oraz na IV piętrze w segmencie B Na II i III piętrze projektuje się sanitariaty dla pracowników oraz pokoje socjalne Wytyczne dla branŝ 5.1. Wytyczne dla branŝy architektury i konstrukcji Zaprojektować: - układ pomieszczeń jak na rysunku T-01 T5 - pomieszczenia objęte projektem zalicza się do drugiej kategorii zagroŝenia ludzi ZL II. - w magazynie odpadów medycznych 07B boksy ścianki do wys. 100 cm jak na rysunku T-01, - w ścianie pomiędzy zmywalnią 01C a kuchnią 02C otwór na szafę przelotową o wym. 80 x 180 cm. Wymagania dotyczące wykończenia wnętrz: Posadzki i podłogi. Posadzki wszystkich pomieszczeń powinny być wykonane z materiałów gładkich, antypoślizgowych, trwałych, zmywalnych, i odpornych na działania środków dezynfekcyjnych. - posadzki trwałe łatwo zmywalne nienasiąkliwe w pomieszczeniach wymagających częstego mycia i dezynfekcji (gres), 12

12 - magazyn odpadów medycznych - pomieszczenie mycia pojemników - magazyn bielizny brudnej - pomieszczenie mycia i pakietowania narzędzi, - pomieszczenie mycia wózków - pomieszczenie barku (wszystkie) - węzły sanitarne (wszystkie) - sanitariaty (wszystkie). - łazienki (wszystkie) - magazyny (wszystkie), - kuchnie oddziałowe (wszystkie), - brudowniki (wszystkie) - pomieszczenia porządkowe (wszystkie), - pomieszczenie mycia inkubatorów, - gabinety zabiegowe (wszystkie) - posadzki ciepłe łatwo zmywalne (PCV) w pozostałych pomieszczeniach nienaraŝonych na zamoczenie. - w pokoju intensywnego nadzoru pielęgniarskiego (303B) oraz w pokojach noworodków (208C, 209C, 211C, 213C) uziemiona wykładzina półprzewodząca z rulonu, szczelnie spawana. - połączenie ścian z podłogami powinno zostać wykonane w sposób bezszczelinowy umoŝliwiający mycie i dezynfekcję. - materiał stosowany na posadzki naleŝy wyłoŝyć na ścianę na wysokość 8 cm. Ściany i sufity - ściany i sufity powinny być gładkie, pozbawione elementów umoŝliwiających gromadzenie się kurzu, - ściany pomieszczeń z wyjątkiem pomieszczeń administracyjnych powinny być zmywalne do wysokości 2,05 m. - w pomieszczeniach wymagających częstej dezynfekcji lub utrzymania aseptyki: - magazyn odpadów medycznych, 13

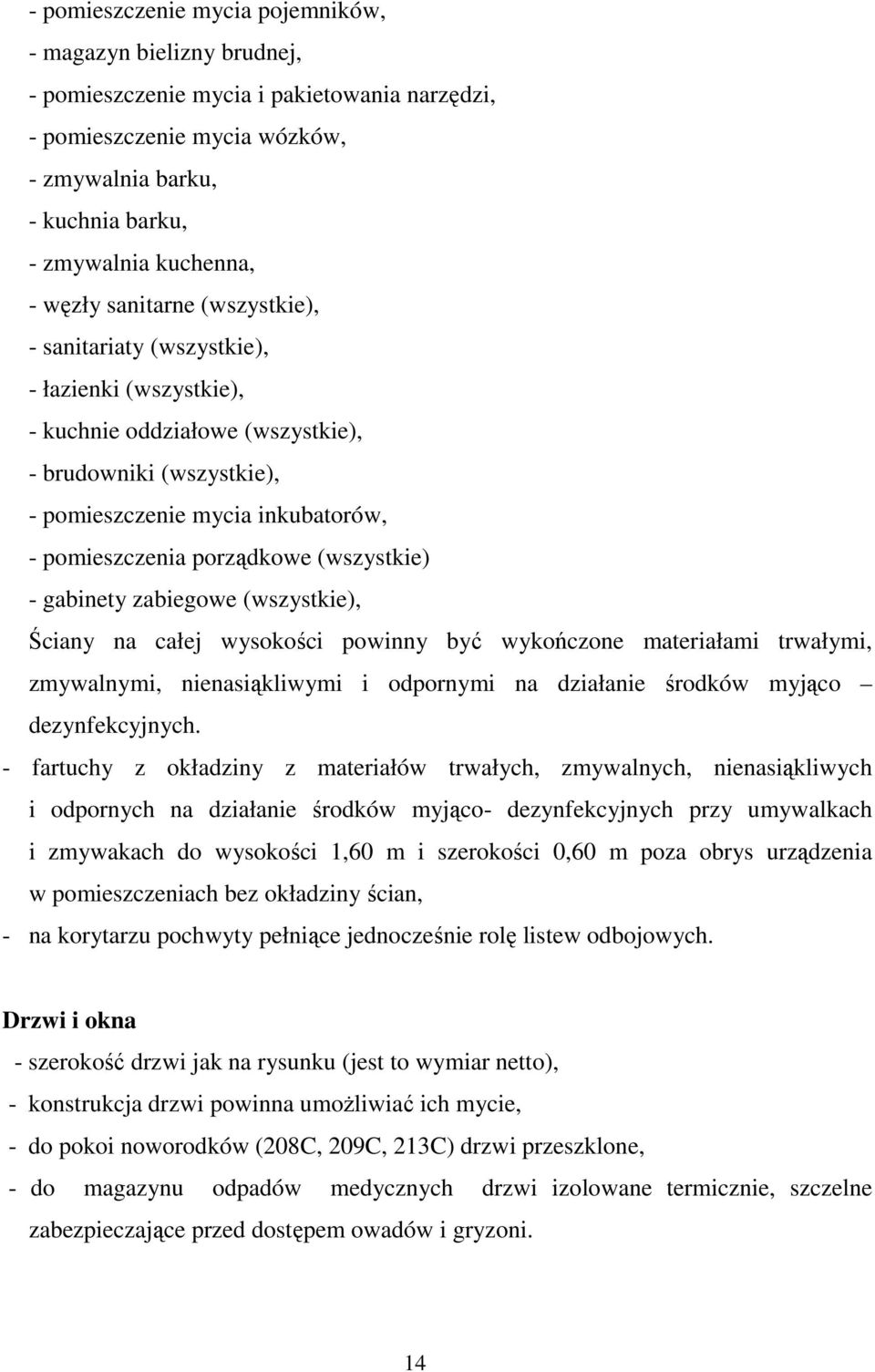

13 - pomieszczenie mycia pojemników, - magazyn bielizny brudnej, - pomieszczenie mycia i pakietowania narzędzi, - pomieszczenie mycia wózków, - zmywalnia barku, - kuchnia barku, - zmywalnia kuchenna, - węzły sanitarne (wszystkie), - sanitariaty (wszystkie), - łazienki (wszystkie), - kuchnie oddziałowe (wszystkie), - brudowniki (wszystkie), - pomieszczenie mycia inkubatorów, - pomieszczenia porządkowe (wszystkie) - gabinety zabiegowe (wszystkie), Ściany na całej wysokości powinny być wykończone materiałami trwałymi, zmywalnymi, nienasiąkliwymi i odpornymi na działanie środków myjąco dezynfekcyjnych. - fartuchy z okładziny z materiałów trwałych, zmywalnych, nienasiąkliwych i odpornych na działanie środków myjąco- dezynfekcyjnych przy umywalkach i zmywakach do wysokości 1,60 m i szerokości 0,60 m poza obrys urządzenia w pomieszczeniach bez okładziny ścian, - na korytarzu pochwyty pełniące jednocześnie rolę listew odbojowych. Drzwi i okna - szerokość drzwi jak na rysunku (jest to wymiar netto), - konstrukcja drzwi powinna umoŝliwiać ich mycie, - do pokoi noworodków (208C, 209C, 213C) drzwi przeszklone, - do magazynu odpadów medycznych drzwi izolowane termicznie, szczelne zabezpieczające przed dostępem owadów i gryzoni. 14

14 - uchwyty okuć stolarki powinny być wykonane z metali nierdzewnych, gładkie łatwe do czyszczenia Wytyczne dla branŝy instalacji sanitarnej Zaprojektować: - doprowadzenie wody zimnej i ciepłej z punktami czerpalnymi rozmieszczonymi jak na rysunkach technologicznych: - doprowadzić wodę zimną do zmywarek w pomieszczeniach: - zmywalnia barku (01C) - kuchnia oddziałowa (220B, 304C), - średnica przyłącza ¾ ". - doprowadzić wodę ciepła i zimną do stanowiska mycia i farbowania włosów /010C/ - średnica przyłacza ½ ". - doprowadzić wodę zimną i ciepłą do dezynfektorów w pomieszczeniach brudowników (pom. 219B, 303C). - średnica przyłącza ½ ". - odprowadzić ścieki ze zmywarek i stanowiska do mycia i farbowania włosów średnica odprowadzenia ф 50, ścieki odprowadzić tuŝ nad posadzką. - odprowadzić ścieki od dezynfektorów średnica ф 110 mm. - w pomieszczeniu mycia inkubatorów brodzik 90 x 90 z tworzywa na wys. 80 cm do mycia inkubatorów. - w gabinetach zabiegowych i śluzach baterie umywalkowe uruchamiane bez kontaktu z dłonią. - w pomieszczeniach porządkowych zlewy na wysokości 50 cm od posadzki. - instalację hydrantową wg obowiązujących przepisów. Warunki mikroklimatyczne pomieszczeń: - szatnie (wszystkie) +24 o C 4 w/h - węzły sanitarne (wszystkie) +24 o C wg normy 15

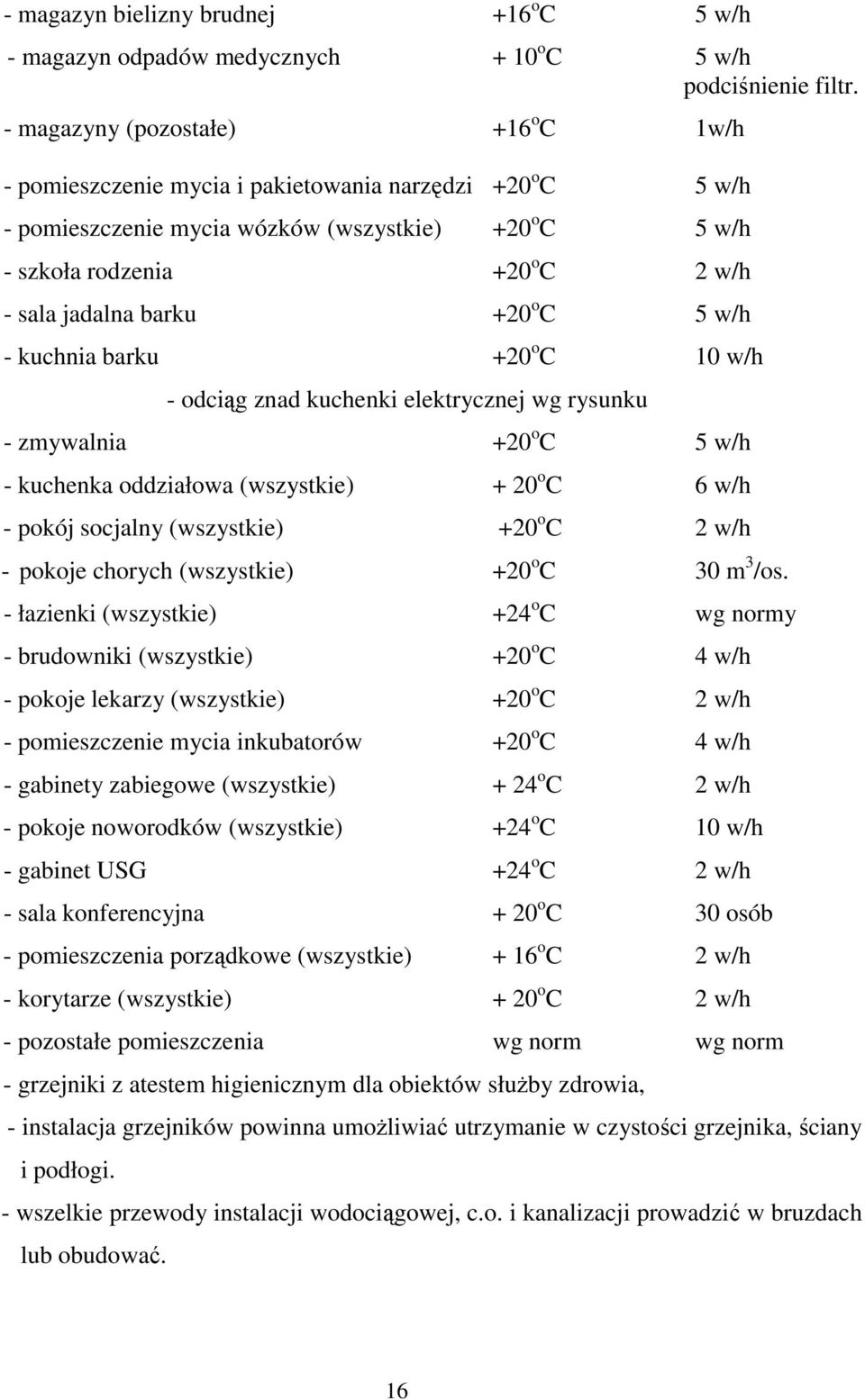

15 - magazyn bielizny brudnej +16 o C 5 w/h - magazyn odpadów medycznych + 10 o C 5 w/h podciśnienie filtr. - magazyny (pozostałe) +16 o C 1w/h - pomieszczenie mycia i pakietowania narzędzi +20 o C 5 w/h - pomieszczenie mycia wózków (wszystkie) +20 o C 5 w/h - szkoła rodzenia +20 o C 2 w/h - sala jadalna barku +20 o C 5 w/h - kuchnia barku +20 o C 10 w/h - odciąg znad kuchenki elektrycznej wg rysunku - zmywalnia +20 o C 5 w/h - kuchenka oddziałowa (wszystkie) + 20 o C 6 w/h - pokój socjalny (wszystkie) +20 o C 2 w/h - pokoje chorych (wszystkie) +20 o C 30 m 3 /os. - łazienki (wszystkie) +24 o C wg normy - brudowniki (wszystkie) +20 o C 4 w/h - pokoje lekarzy (wszystkie) +20 o C 2 w/h - pomieszczenie mycia inkubatorów +20 o C 4 w/h - gabinety zabiegowe (wszystkie) + 24 o C 2 w/h - pokoje noworodków (wszystkie) +24 o C 10 w/h - gabinet USG +24 o C 2 w/h - sala konferencyjna + 20 o C 30 osób - pomieszczenia porządkowe (wszystkie) + 16 o C 2 w/h - korytarze (wszystkie) + 20 o C 2 w/h - pozostałe pomieszczenia wg norm wg norm - grzejniki z atestem higienicznym dla obiektów słuŝby zdrowia, - instalacja grzejników powinna umoŝliwiać utrzymanie w czystości grzejnika, ściany i podłogi. - wszelkie przewody instalacji wodociągowej, c.o. i kanalizacji prowadzić w bruzdach lub obudować. 16

16 Instalacje specjalne - zaprojektować instalację doprowadzającą tlen, próŝnię i spręŝone powietrze do pomieszczeń: - pomieszczenie intensywnej opieki noworodka (211C) 2 x tlen, próŝnia, spręŝone powietrze. - pomieszczenia opieki noworodka (208C, 209C, 213C) tlen, próŝnia, spręŝone powietrze, - gabinety zabiegowe (220C, 311C, 210C) tlen próŝnia, spręŝone powietrze. - pokój intensywnego nadzoru pielęgniarskiego (303B) 2 x tlen, 2 x próŝnia, spręŝone powietrze. - pokoje chorych (wszystkie) tlen, próŝnia. - w pomieszczeniu mycia wózków spręŝone powietrze punkty odbioru gazów wg rysunku Wytyczne dla branŝy instalacji elektrycznych Zaprojektować: - oświetlenie górne pomieszczeń - oświetlenie nocne w pokojach zapewniając natęŝenie wg normy. - doprowadzić energię elektryczną do urządzeń oraz gniazd wtykowych 230 V i 400 V o mocy i rozmieszczeniu jak na rysunkach technologicznych. - na korytarzach gniazda do celów porządkowych. - w pokojach łóŝkowych jedną oprawę nadłóŝkową, sale nadzoru pielęgniarskiego, pomieszczenie noworodków zasilić dodatkowo z rezerwowego źródła prądu. - w sali nadzoru pielęgniarskiego, oraz pomieszczeniach noworodków gniazda wtykowe zasilić poprzez transformatory separacyjne. - oświetlenie miejscowe nad umywalkami, - w gabinetach zabiegowych lampy zabiegowe sufitowe bezcieniowe jednoogniskowe. - instalację telefoniczną z podłączeniem nad kaŝdym łóŝkiem oraz w pomieszczeniach jak na rysunku. - instalację sieci komputerowej z gniazdami nad łóŝkami w pokoju nadzoru pielęgniarskiego oraz w pomieszczeniach jak na rysunku. 17

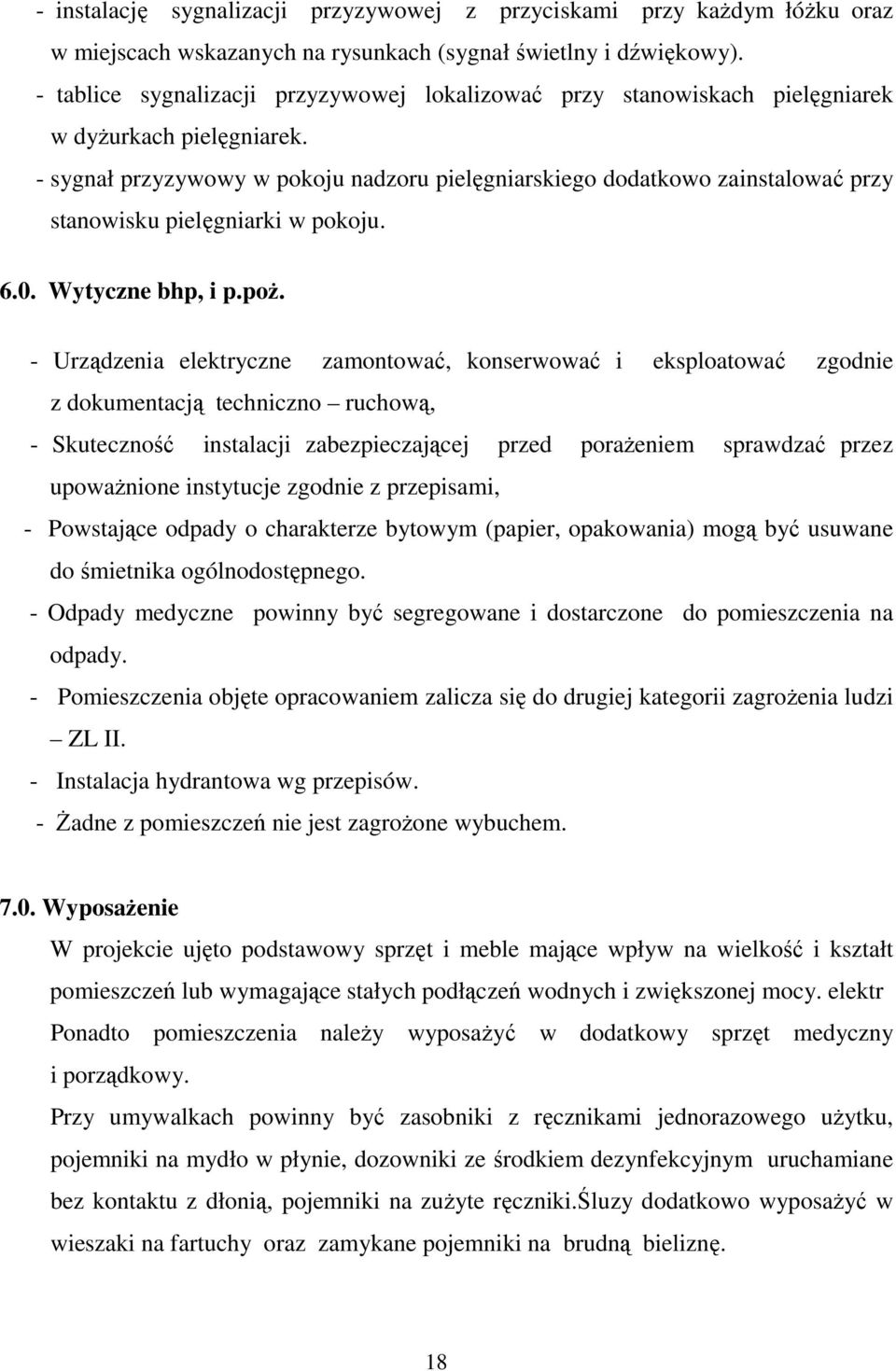

17 - instalację sygnalizacji przyzywowej z przyciskami przy kaŝdym łóŝku oraz w miejscach wskazanych na rysunkach (sygnał świetlny i dźwiękowy). - tablice sygnalizacji przyzywowej lokalizować przy stanowiskach pielęgniarek w dyŝurkach pielęgniarek. - sygnał przyzywowy w pokoju nadzoru pielęgniarskiego dodatkowo zainstalować przy stanowisku pielęgniarki w pokoju Wytyczne bhp, i p.poŝ. - Urządzenia elektryczne zamontować, konserwować i eksploatować zgodnie z dokumentacją techniczno ruchową, - Skuteczność instalacji zabezpieczającej przed poraŝeniem sprawdzać przez upowaŝnione instytucje zgodnie z przepisami, - Powstające odpady o charakterze bytowym (papier, opakowania) mogą być usuwane do śmietnika ogólnodostępnego. - Odpady medyczne powinny być segregowane i dostarczone do pomieszczenia na odpady. - Pomieszczenia objęte opracowaniem zalicza się do drugiej kategorii zagroŝenia ludzi ZL II. - Instalacja hydrantowa wg przepisów. - śadne z pomieszczeń nie jest zagroŝone wybuchem WyposaŜenie W projekcie ujęto podstawowy sprzęt i meble mające wpływ na wielkość i kształt pomieszczeń lub wymagające stałych podłączeń wodnych i zwiększonej mocy. elektr Ponadto pomieszczenia naleŝy wyposaŝyć w dodatkowy sprzęt medyczny i porządkowy. Przy umywalkach powinny być zasobniki z ręcznikami jednorazowego uŝytku, pojemniki na mydło w płynie, dozowniki ze środkiem dezynfekcyjnym uruchamiane bez kontaktu z dłonią, pojemniki na zuŝyte ręczniki.śluzy dodatkowo wyposaŝyć w wieszaki na fartuchy oraz zamykane pojemniki na brudną bieliznę. 18

18 Meble i sprzęt winny mieć powierzchnię gładką umoŝliwiającą ich mycie oraz dezynfekowanie. NISKI PARTER SEGMENT B 1. Regał magazynowy 120 x 40 x szt. 2. Umywalka ze stali nierdzewnej 40 x 40 x 35-2 szt. 3. Stół ze stali nierdzewnej 60 x 70 x 85-1 szt. 4. Basen 2-komorowy 140 x 70 x 85-1 szt. 5. Stół ze stali nierdzewnej 80 x 70 x 85-1 szt. 6. Regał ociekowy 120 x 50 x szt. 7. Szafka ubraniowa 2-działowa 40 x 50 x szt. 8. Taboret - 11 szt. NISKI PARTER B 9. Regał magazynowy 100 x 50 x szt. 10. Stół 80 x 70 x 85-1 szt. 11. Basen do mycia termosów 130 x 70 x 85-1 szt. 12. Regał ociekowy 110 x 70 x 80-1 szt. 13. Podesty z tworzywa - kpl. 14. Podesty na termosy - kpl. SEGMENT C 1. Stół z otworem na odpadki 60 x 60 x 85-1 szt. 2. Stół ze zlewem 2-komorowym jedna komora z otworem ф x 60 x 85-1 szt. 3. Zmywarka z funkcją wyparzania 60 x 60 x 85-1 szt. 4. Podstawa pod zmywarkę - 1 szt. 5. Szafa przelotowa na naczynia z drzwiami suwanymi 80 x 50 x szt. 6. Blat roboczy na szafkach 160 x 50 x 85-1 szt. 7. Kuchnia mikrofalowa na wsporniku - 2 szt. 8. Blat roboczy 100 x 30 na wys. 85 cm - 1 szt. 19

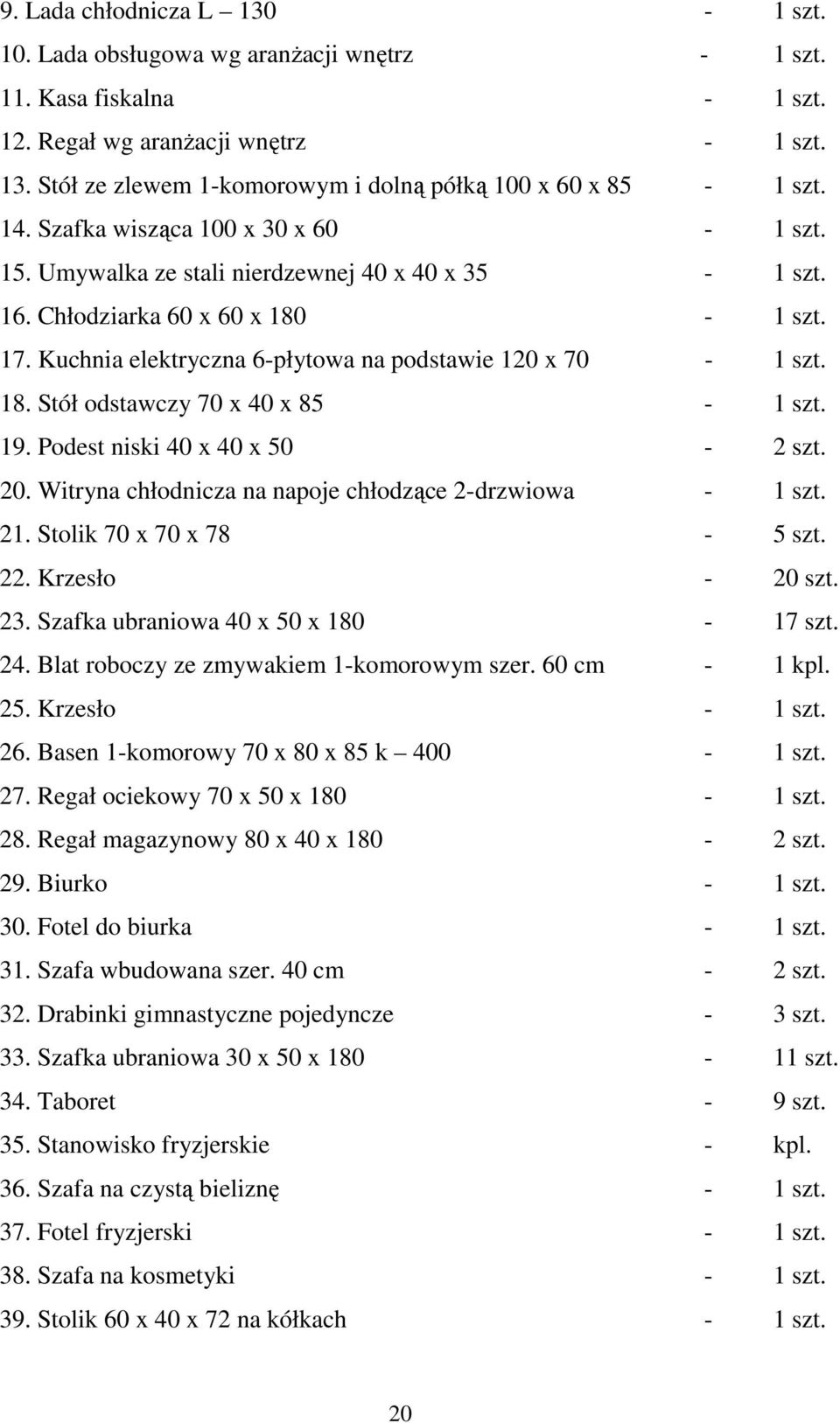

19 9. Lada chłodnicza L szt. 10. Lada obsługowa wg aranŝacji wnętrz - 1 szt. 11. Kasa fiskalna - 1 szt. 12. Regał wg aranŝacji wnętrz - 1 szt. 13. Stół ze zlewem 1-komorowym i dolną półką 100 x 60 x 85-1 szt. 14. Szafka wisząca 100 x 30 x 60-1 szt. 15. Umywalka ze stali nierdzewnej 40 x 40 x 35-1 szt. 16. Chłodziarka 60 x 60 x szt. 17. Kuchnia elektryczna 6-płytowa na podstawie 120 x 70-1 szt. 18. Stół odstawczy 70 x 40 x 85-1 szt. 19. Podest niski 40 x 40 x 50-2 szt. 20. Witryna chłodnicza na napoje chłodzące 2-drzwiowa - 1 szt. 21. Stolik 70 x 70 x 78-5 szt. 22. Krzesło - 20 szt. 23. Szafka ubraniowa 40 x 50 x szt. 24. Blat roboczy ze zmywakiem 1-komorowym szer. 60 cm - 1 kpl. 25. Krzesło - 1 szt. 26. Basen 1-komorowy 70 x 80 x 85 k szt. 27. Regał ociekowy 70 x 50 x szt. 28. Regał magazynowy 80 x 40 x szt. 29. Biurko - 1 szt. 30. Fotel do biurka - 1 szt. 31. Szafa wbudowana szer. 40 cm - 2 szt. 32. Drabinki gimnastyczne pojedyncze - 3 szt. 33. Szafka ubraniowa 30 x 50 x szt. 34. Taboret - 9 szt. 35. Stanowisko fryzjerskie - kpl. 36. Szafa na czystą bieliznę - 1 szt. 37. Fotel fryzjerski - 1 szt. 38. Szafa na kosmetyki - 1 szt. 39. Stolik 60 x 40 x 72 na kółkach - 1 szt. 20

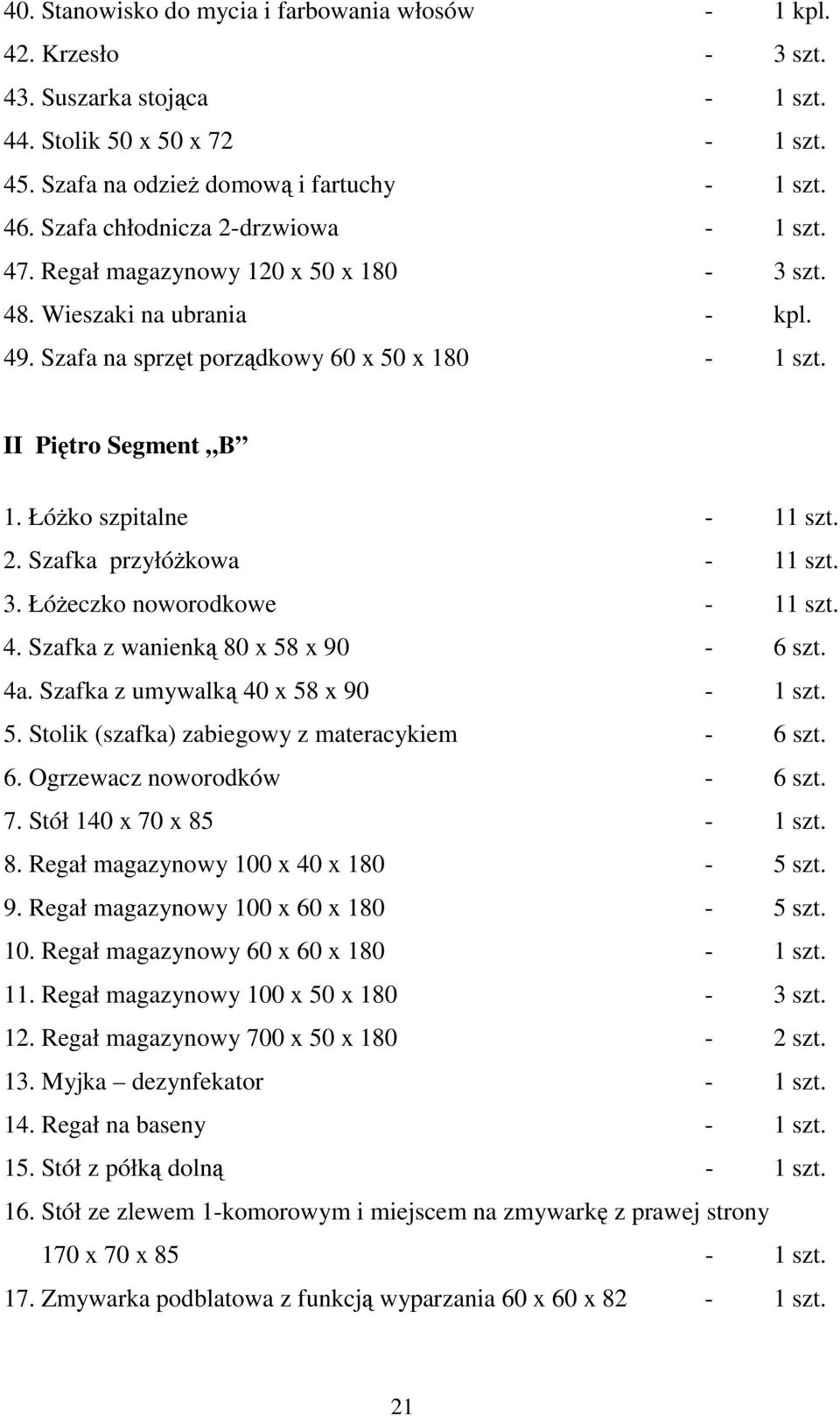

20 40. Stanowisko do mycia i farbowania włosów - 1 kpl. 42. Krzesło - 3 szt. 43. Suszarka stojąca - 1 szt. 44. Stolik 50 x 50 x 72-1 szt. 45. Szafa na odzieŝ domową i fartuchy - 1 szt. 46. Szafa chłodnicza 2-drzwiowa - 1 szt. 47. Regał magazynowy 120 x 50 x szt. 48. Wieszaki na ubrania - kpl. 49. Szafa na sprzęt porządkowy 60 x 50 x szt. II Piętro Segment B 1. ŁóŜko szpitalne - 11 szt. 2. Szafka przyłóŝkowa - 11 szt. 3. ŁóŜeczko noworodkowe - 11 szt. 4. Szafka z wanienką 80 x 58 x 90-6 szt. 4a. Szafka z umywalką 40 x 58 x 90-1 szt. 5. Stolik (szafka) zabiegowy z materacykiem - 6 szt. 6. Ogrzewacz noworodków - 6 szt. 7. Stół 140 x 70 x 85-1 szt. 8. Regał magazynowy 100 x 40 x szt. 9. Regał magazynowy 100 x 60 x szt. 10. Regał magazynowy 60 x 60 x szt. 11. Regał magazynowy 100 x 50 x szt. 12. Regał magazynowy 700 x 50 x szt. 13. Myjka dezynfekator - 1 szt. 14. Regał na baseny - 1 szt. 15. Stół z półką dolną - 1 szt. 16. Stół ze zlewem 1-komorowym i miejscem na zmywarkę z prawej strony 170 x 70 x 85-1 szt. 17. Zmywarka podblatowa z funkcją wyparzania 60 x 60 x 82-1 szt. 21

21 18. Umywalka ze stali nierdzewnej 400 x 400 x szt. 19. Stół ze zlewem 1-komorowym z półką dolną 80 x 60 x 85-1 szt. 20.Ociekacz ścienny (półka) - 1 szt. 21. Kuchnia elektryczna 1-płytowa - 1 szt. 22. Stół z szafkami na naczynia czyste 150 x 60 x 85-1 szt. 23. Kuchnia mikrofalowa - 1 szt. 24. Chłodziarka 60 x 60 x szt. 25. Biurko - 1 szt. 26. Krzesło - 3 szt. 27. Blat na szafkach z umywalką B-60-1 kpl. 28. Szafki wiszące B-30-1 kpl. 29. Chłodziarka - 2 szt. 30. Szafa lekarska 2-drzwiowa - 1 szt. 31. Blat roboczy na szafkach B-60-1 kpl. 32. Szafki wiszące B-30-1 kpl. 33. Stół - 1 szt. 34. Krzesło - 3 szt. II PIĘTRO SEGMENT C 1. Fotel do biurka - 5 szt. 2. Biurko - 5 szt. 3. Fotel głęboki - 6 szt. 4. Stolik niski - 2 szt. 5. Szafa ubraniowa 100 x 60 x szt. 6. Kanapa - 1 szt. 7. Krzesło - 6 szt. 8. Szafa na sprzęt porządkowy 60 x 50 x szt. 9. Stolik 80 x 60 x 72-1 szt. 10. Blat roboczy na szafkach B-60 z umywalką i zmywakiem 1-komorowym 1 kpl. 11. Szafka wisząca B-30-1 szt. 12. Szafa 100 x 60 x szt. 13. Regał magazynowy szer kpl. 22

22 14. Regał magazynowy szer kpl. 15. ŁóŜeczko noworodkowe - 5 szt. 16. Szafka z wanienką 80 x 58 x 90-5 szt. 17.Stolik (szafka) zabiegowy z materacykiem 70x58x90-4 szt. 18. Ogrzewacz noworodków - 5 szt. 19. Stanowisko (inkubator otwarty) - 3 szt. 20. Blat roboczy na szafkach B-60 L kpl. 21. Szafki wiszące - 1 kpl. 22. Chłodziarka - 2 szt. 23. Blat na szafkach B-60 ze zmywakiem 2-komorowym - 1 kpl. 24. Szafki wiszące B-30-1 kpl. 25. Stolik zabiegowy z ogrzewaczem - 1 kpl. 26. Biurko - 1 kpl. 27. Inkubator zamknięty niemowlęcy - 7 szt. 28. Szafki na fartuchy (wbudowane) - 1 kpl. 29. Wieszaki na fartuchy - 8 kpl. 30. Kozetka lekarska - 1 szt. 31. Aparat USG - 1 szt. 32. Stolik dla niemowląt - 1 szt. 33. Blat roboczy z umywalką i zmywakiem 1-komorowym B-60-1 kpl. 34. Blat roboczy z szafką i miejsce na chłodziarkę podblatową - 1 kpl. 35. Chłodziarka podblatowa 50 x 50 x 82-1 szt. 36. ŁóŜko szpitalne - 2 szt. 37. Szafka przyłóŝkowa - 2 szt. 38. Stolik (szafka) z materacykiem 70 x 58 x 90-1 szt. 39. Szafy 100 x 45 x szt. 40. Taboret na śrubie - 1 szt. 41. Stolik zabiegowy - 1 szt. 42. Fotel ginekologiczny zabiegowy - 1 szt. 43. Stolik do narzędzi - 1 szt. 44. Parawan - 1 szt. 23

23 45. Blat roboczy na szafkach ze zlewem 2-komorowym B-60-1 kpl. 46. Szafki wiszące B-30-1 kpl. 47. Chłodziarka - 1 szt. 48. Szafa lekarska 1-drzwiowa - 1 szt III PIĘTRO SEGMENT B 1. ŁóŜko szpitalne - 11 szt. 2. Szafka przyłóŝkowa - 11 szt. 3. Stolik 60 x 60 x 72-4 szt. 4. Krzesło - 4 szt. 5. Biurko lada - 1 szt. 6. Fotel do biurka - 13 szt. 7. Biurko - 14 szt. 8. Szafka do biurka - 6 szt. 9. Szafa 180 x 50 x szt. 10. Szafka kuchenna niska - 1 szt. 11. Krzesło - 12 szt. 12. Stolik niski - 4 szt. 13. Fotel głęboki - 6 szt. 14. Szafa 100 x 45 x szt. 15. Stół konferencyjny - 3 szt. 16. Krzesło - 30 szt. 17. Regał magazynowy 100 x 50 x szt. 18. Regał magazynowy 60 x 50 x szt. 19. Regał magazynowy 90 x 60 x szt. 20. Szafa na sprzęt porządkowy 60 x 50 x szt. 21. Blat roboczy z umywalką i zmywakiem 1-komorowym B-60-1 kpl. 22. Szafki wiszące B-30-1 kpl. 23. Chłodziarka - 1 szt. 24. Stolik 60 x 80 x 72-2 szt. 24

24 25. Szafka 100 x 60 x szt Kanapa - 2 szt. 27. Szafa 60 x 60 x szt. 28. Szafa 120 x 60 x szt. 29. Stolik - 1 szt. 30. Krzesło - 3 szt. III PIĘTRO SEGMENT C 1. Fotel do biurka - 2 szt. 2. Biurko - 3 szt. 3. Kanapa - 1 szt. 4. Szafa 90 x 60 x szt. 5. Fotel głęboki - 2 szt. 6. Stolik niski - 1 szt. 7. Krzesło - 4 szt. 8. Myjka dezynfekator - 1 szt. 9. Regał na baseny 40 x 60 x szt. 10. Stół ze zlewem 1-komorowym 170 x 70 x 85-1 szt. 11. Zmywarka podblatowa z funkcją wyparzania 60 x 60 x 82-1 szt. 12. Stół ze zlewem 1-komorowym 80 x 60 x 85 h szt. 13. Umywalka ze stali nierdzewnej 40 x 40 x 35-1 szt. 14. Chłodziarka - 1 szt. 15. Stół z dolną półką 100 x 60 x 85-1 szt. 16. Kuchnia mikrofalowa - 1 szt. 17. Stół z półką dolną 150 x 60 x 85-1 szt. 18. Kuchnia elektryczna 1-płytowa - 1 szt. 19. Szafa na naczynia czyste 40 x 50 x szt. 20. Regał magazynowy 90 x 40 x szt. 21. Regał magazynowy 90 x 60 x szt. 22. Regał magazynowy 60 x 40 x szt. 23. Wózek wanna - 1 szt. 24. ŁóŜko szpitalne - 14 szt. 25. Szafka przyłóŝkowa - 14 szt. 25

25 26. Stolik 60 x 60 x 72-5 szt. 27. Krzesło - 10 szt. 28. Fotel ginekologiczny zabiegowy - 1 szt. 29. Stolik zabiegowy - 1 szt. 30. Stolik na narzędzia - 1 szt. 31. Chłodziarka - 1 szt. 32. Szafa lekarska 1-drzwiowa - 1 szt. 33. Parawan - 1 szt. 34. Blat roboczy na szafkach z umywalką i zmywakiem 2-komorowym B-60-1 kpl. 35. Szafki wiszące B-30-1 kpl. 36. Blat roboczy na szafkach z umywalką B-60-1 kpl. 37. Szafki wiszące B-30-1 kpl. 38. Szafa lekarska 2-drzwiowa - 2 szt. 39. Chłodziarka - 1 szt. IV Piętro B 1. Regał magazynowy 90 x 60 x szt. 2. Szafka ubraniowa 40 x 50 x szt. 3. Taboret - 5 szt. Opracował: 26
