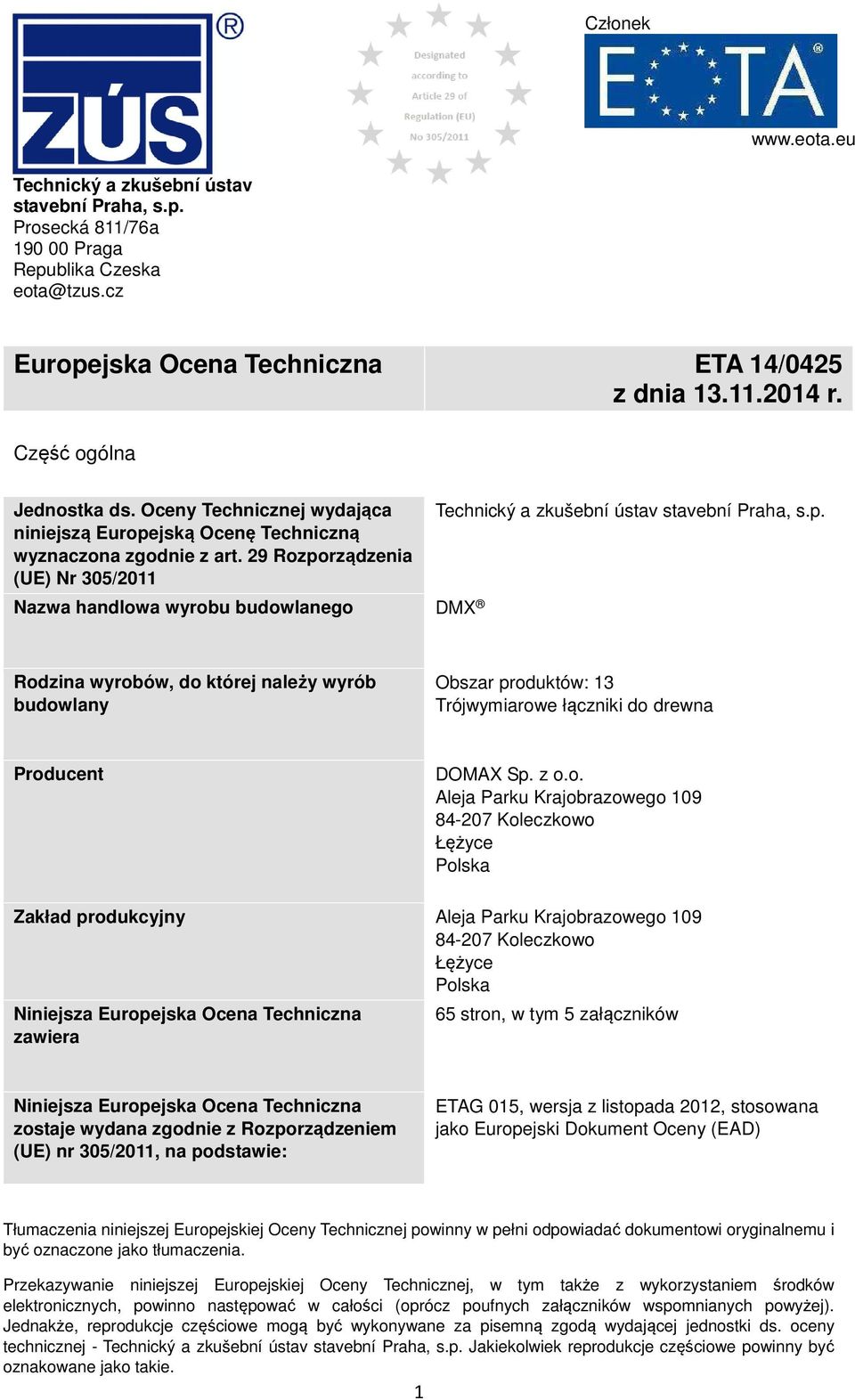

1 Członek Technický a zkušební ústav stavební Praha, s.p. Prosecká 811/76a Praga Republika Czeska eota@tzus.cz Europejska Ocena Techniczna ETA 14/0425 z dnia r. Część ogólna Jednostka ds. Oceny Technicznej wydająca niniejszą Europejską Ocenę Techniczną wyznaczona zgodnie z art. 29 Rozporządzenia (UE) Nr 305/2011 Nazwa handlowa wyrobu budowlanego DMX Technický a zkušební ústav stavební Praha, s.p. Rodzina wyrobów, do której należy wyrób budowlany Obszar produktów: 13 Trójwymiarowe łączniki do drewna Producent DOMAX Sp. z o.o. Aleja Parku Krajobrazowego Koleczkowo Łężyce Polska Zakład produkcyjny Aleja Parku Krajobrazowego Koleczkowo Łężyce Polska Niniejsza Europejska Ocena Techniczna zawiera 65 stron, w tym 5 załączników Niniejsza Europejska Ocena Techniczna zostaje wydana zgodnie z Rozporządzeniem (UE) nr 305/2011, na podstawie: ETAG 015, wersja z listopada 2012, stosowana jako Europejski Dokument Oceny (EAD) Tłumaczenia niniejszej Europejskiej Oceny Technicznej powinny w pełni odpowiadać dokumentowi oryginalnemu i być oznaczone jako tłumaczenia. Przekazywanie niniejszej Europejskiej Oceny Technicznej, w tym także z wykorzystaniem środków elektronicznych, powinno następować w całości (oprócz poufnych załączników wspomnianych powyżej). Jednakże, reprodukcje częściowe mogą być wykonywane za pisemną zgodą wydającej jednostki ds. oceny technicznej - Technický a zkušební ústav stavební Praha, s.p. Jakiekolwiek reprodukcje częściowe powinny być oznakowane jako takie. 1

2 ETA 14/0425 z dnia r. - strona 2 / 65 SPIS TREŚCI 1 OPIS TECHNICZNY PRODUKTU Identyfikacja SPECYFIKACJA PRZEZNACZENIA WEDŁUG STOSOWNEGO DOKUMENTU EAD Montaż trójwymiarowych łączników do drewna WŁAŚCIWOŚCI WYROBU I ODNIESIENIA DO METOD UŻYTYCH DO JEGO OCENY BWR 1 Nośność i stateczność Wytrzymałość Odniesienia normatywne Sztywność Ciągliwość w badaniach cyklicznych BWR 2 Bezpieczeństwo pożarowe Reakcja na ogień Odporność na ogień BWR 3 Higiena, zdrowie i środowisko BWR 4 Bezpieczeństwo użytkowania i dostępność obiektów BWR 5 Ochrona przed hałasem Oszczędność energii i izolacyjność cieplna BWR 7 Zrównoważone wykorzystanie zasobów naturalnych Aspekty trwałości, użytkowności i identyfikacji Trwałość i użytkowność Identyfikacja ZASTOSOWANY SYSTEM OCENY I WERYFIKACJI STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH (ZWANY DALEJ AVCP) Z ODNIESIENIEM DO JEGO PODSTAW PRAWNYCH System AVCP SZCZEGÓŁY TECHNICZNE NIEZBĘDNE DO WDROŻENIA SYSTEMU AVCP, JAK PRZEWIDZIANO W STOSOWNYM DOKUMENCIE EAD Zadania producenta Zakładowa kontrola produkcji Wstępne badanie typu wyrobu Zadania notyfikowanej jednostki certyfikującej wyrób Wstępna inspekcja zakładu produkcyjnego i zakładowa kontroli produkcji Ciągły nadzór Oznakowanie CE ZAŁĄCZNIK ZAŁĄCZNIK

3 ETA 14/0425 z dnia r. - strona 3 / 65 ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK

4 ETA 14/0425 z dnia r. - strona 4 / 65 CZĘŚĆ SZCZEGÓŁOWA EUROPEJSKIEJ OCENY TECHNICZNEJ 1 OPIS TECHNICZNY PRODUKTU Trójwymiarowe łączniki do drewna DMX to jednoczęściowe, niespawane lub spawane (KKB, PS, SDP 90 A, SDP 90 B, SDP 100 A, SDP 100 B, SDP 120 A, SDP 120 B, SDSP 70 A, SDSP 70 B) elementy wykonane z blachy formowanej na zimno gatunku DX51D wg normy EN z powłoką cynkową o masie 275 g/m 2, stal ocynkowana galwanicznie DC01 wg EN z powłoką antykorozyjną Fe/Zn 12 lub S235 wg normy EN , o minimalnej warstwie cynku 12 µm. Elementy SD i SDS posiadają dodatkową powłokę proszkową 60 µm (zob. lista poniżej). Trójwymiarowe łączniki do drewna DMX odpowiadają rysunkom i wymiarom podanym w Załączniku nr 1. Tabela 1 Opis techniczny produktu Typ łącznika Domax Wykonany z Rodzaj ochrony przed korozją KLR DX51D Z275 KP DX51D Z275 KPK DX51D Z275 KPL DX51D Z275 KR KR 1 DC01 KR 2 DX51D KR 3 DX51D Fe/Zn 12 Z275 Z275 KRD DX51D Z275 LU DX51D Z275 WBC DX51D Z275 WBU DX51D Z275 ŁB S235 Fe/Zn 12 NT DX51D Z275 KKB S235 Fe/Zn 12 PS S235 / B500 Fe/Zn 12 KPS DX51D Z275 SD SDS SDLZ 1 DX51D Z275 + Powłoka proszkowa 60 µm SDKLR 1 DX51D Z275 + Powłoka proszkowa 60 µm SDKL 1 DX51D Z275 + Powłoka proszkowa 60 µm SDP 90 A S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDP 90 B S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDP 100 A S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDP 100 B S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDP 120 A S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDP 120 B S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDD 85 A DX51D Z275 + Powłoka proszkowa 60 µm SDD 85 B DX51D Z275 + Powłoka proszkowa 60 µm SDSP 70 A S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDSP 70 B S235 Fe/Zn 12 + Powłoka proszkowa 60 µm SDSKW 2 DX51D Z275 + Powłoka proszkowa 60 µm SDSKW 8 DX51D Z275 + Powłoka proszkowa 60 µm SDSKP 1 DX51D Z275 + Powłoka proszkowa 60 µm SDSKP 5 DX51D Z275 + Powłoka proszkowa 60 µm SDSKM 7 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 10 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 11 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 14 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 21 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 26 DX51D Z275 + Powłoka proszkowa 60 µm SDSWBZ 30 DX51D Z275 + Powłoka proszkowa 60 µm

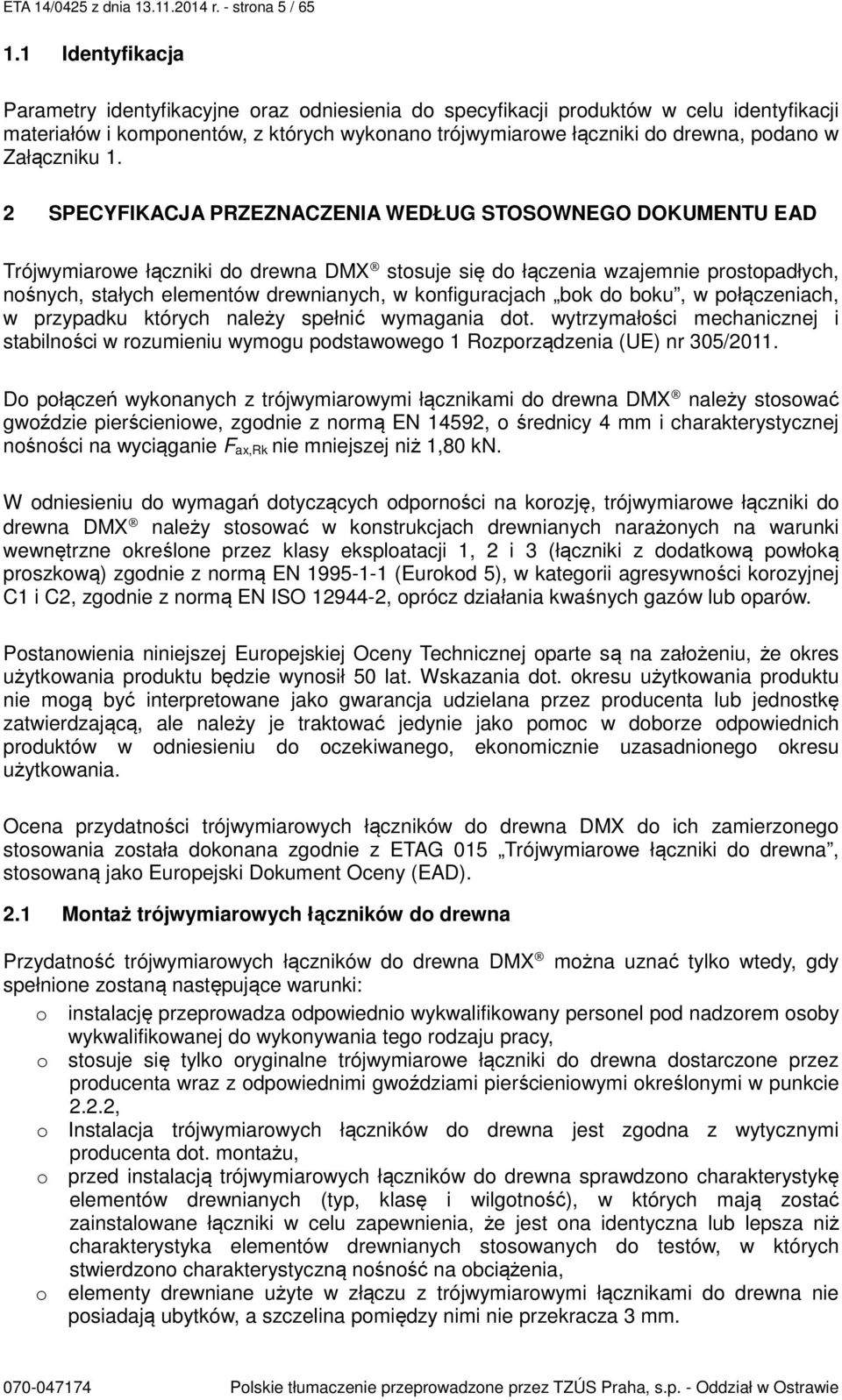

5 ETA 14/0425 z dnia r. - strona 5 / Identyfikacja Parametry identyfikacyjne oraz odniesienia do specyfikacji produktów w celu identyfikacji materiałów i komponentów, z których wykonano trójwymiarowe łączniki do drewna, podano w Załączniku 1. 2 SPECYFIKACJA PRZEZNACZENIA WEDŁUG STOSOWNEGO DOKUMENTU EAD Trójwymiarowe łączniki do drewna DMX stosuje się do łączenia wzajemnie prostopadłych, nośnych, stałych elementów drewnianych, w konfiguracjach bok do boku, w połączeniach, w przypadku których należy spełnić wymagania dot. wytrzymałości mechanicznej i stabilności w rozumieniu wymogu podstawowego 1 Rozporządzenia (UE) nr 305/2011. Do połączeń wykonanych z trójwymiarowymi łącznikami do drewna DMX należy stosować gwoździe pierścieniowe, zgodnie z normą EN 14592, o średnicy 4 mm i charakterystycznej nośności na wyciąganie F ax,rk nie mniejszej niż 1,80 kn. W odniesieniu do wymagań dotyczących odporności na korozję, trójwymiarowe łączniki do drewna DMX należy stosować w konstrukcjach drewnianych narażonych na warunki wewnętrzne określone przez klasy eksploatacji 1, 2 i 3 (łączniki z dodatkową powłoką proszkową) zgodnie z normą EN (Eurokod 5), w kategorii agresywności korozyjnej C1 i C2, zgodnie z normą EN ISO , oprócz działania kwaśnych gazów lub oparów. Postanowienia niniejszej Europejskiej Oceny Technicznej oparte są na założeniu, że okres użytkowania produktu będzie wynosił 50 lat. Wskazania dot. okresu użytkowania produktu nie mogą być interpretowane jako gwarancja udzielana przez producenta lub jednostkę zatwierdzającą, ale należy je traktować jedynie jako pomoc w doborze odpowiednich produktów w odniesieniu do oczekiwanego, ekonomicznie uzasadnionego okresu użytkowania. Ocena przydatności trójwymiarowych łączników do drewna DMX do ich zamierzonego stosowania została dokonana zgodnie z ETAG 015 Trójwymiarowe łączniki do drewna, stosowaną jako Europejski Dokument Oceny (EAD). 2.1 Montaż trójwymiarowych łączników do drewna Przydatność trójwymiarowych łączników do drewna DMX można uznać tylko wtedy, gdy spełnione zostaną następujące warunki: o instalację przeprowadza odpowiednio wykwalifikowany personel pod nadzorem osoby wykwalifikowanej do wykonywania tego rodzaju pracy, o stosuje się tylko oryginalne trójwymiarowe łączniki do drewna dostarczone przez producenta wraz z odpowiednimi gwoździami pierścieniowymi określonymi w punkcie 2.2.2, o Instalacja trójwymiarowych łączników do drewna jest zgodna z wytycznymi producenta dot. montażu, o przed instalacją trójwymiarowych łączników do drewna sprawdzono charakterystykę elementów drewnianych (typ, klasę i wilgotność), w których mają zostać zainstalowane łączniki w celu zapewnienia, że jest ona identyczna lub lepsza niż charakterystyka elementów drewnianych stosowanych do testów, w których stwierdzono charakterystyczną nośność na obciążenia, o elementy drewniane użyte w złączu z trójwymiarowymi łącznikami do drewna nie posiadają ubytków, a szczelina pomiędzy nimi nie przekracza 3 mm.

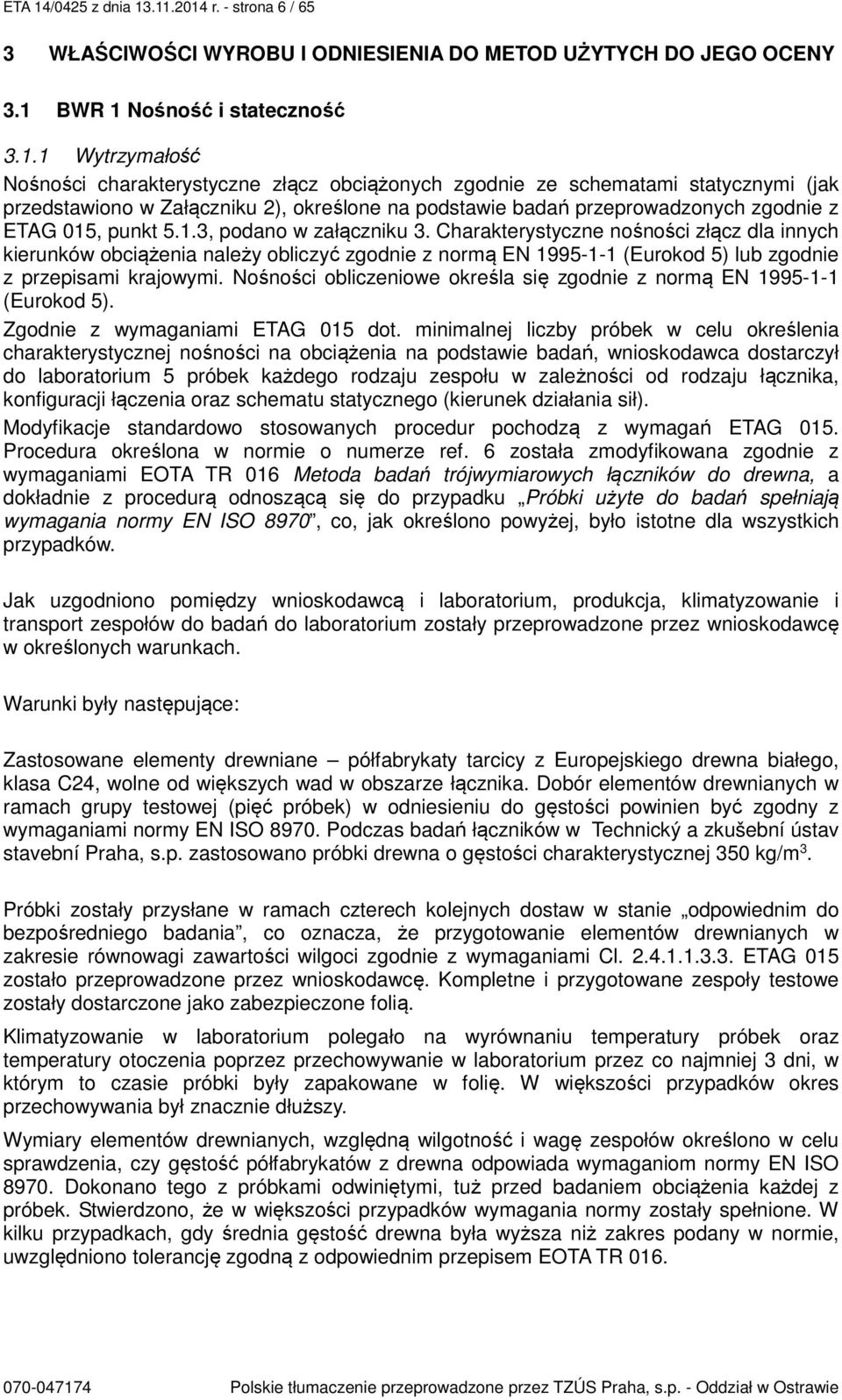

6 ETA 14/0425 z dnia r. - strona 6 / 65 3 WŁAŚCIWOŚCI WYROBU I ODNIESIENIA DO METOD UŻYTYCH DO JEGO OCENY 3.1 BWR 1 Nośność i stateczność Wytrzymałość Nośności charakterystyczne złącz obciążonych zgodnie ze schematami statycznymi (jak przedstawiono w Załączniku 2), określone na podstawie badań przeprowadzonych zgodnie z ETAG 015, punkt 5.1.3, podano w załączniku 3. Charakterystyczne nośności złącz dla innych kierunków obciążenia należy obliczyć zgodnie z normą EN (Eurokod 5) lub zgodnie z przepisami krajowymi. Nośności obliczeniowe określa się zgodnie z normą EN (Eurokod 5). Zgodnie z wymaganiami ETAG 015 dot. minimalnej liczby próbek w celu określenia charakterystycznej nośności na obciążenia na podstawie badań, wnioskodawca dostarczył do laboratorium 5 próbek każdego rodzaju zespołu w zależności od rodzaju łącznika, konfiguracji łączenia oraz schematu statycznego (kierunek działania sił). Modyfikacje standardowo stosowanych procedur pochodzą z wymagań ETAG 015. Procedura określona w normie o numerze ref. 6 została zmodyfikowana zgodnie z wymaganiami EOTA TR 016 Metoda badań trójwymiarowych łączników do drewna, a dokładnie z procedurą odnoszącą się do przypadku Próbki użyte do badań spełniają wymagania normy EN ISO 8970, co, jak określono powyżej, było istotne dla wszystkich przypadków. Jak uzgodniono pomiędzy wnioskodawcą i laboratorium, produkcja, klimatyzowanie i transport zespołów do badań do laboratorium zostały przeprowadzone przez wnioskodawcę w określonych warunkach. Warunki były następujące: Zastosowane elementy drewniane półfabrykaty tarcicy z Europejskiego drewna białego, klasa C24, wolne od większych wad w obszarze łącznika. Dobór elementów drewnianych w ramach grupy testowej (pięć próbek) w odniesieniu do gęstości powinien być zgodny z wymaganiami normy EN ISO Podczas badań łączników w Technický a zkušební ústav stavební Praha, s.p. zastosowano próbki drewna o gęstości charakterystycznej 350 kg/m 3. Próbki zostały przysłane w ramach czterech kolejnych dostaw w stanie odpowiednim do bezpośredniego badania, co oznacza, że przygotowanie elementów drewnianych w zakresie równowagi zawartości wilgoci zgodnie z wymaganiami Cl ETAG 015 zostało przeprowadzone przez wnioskodawcę. Kompletne i przygotowane zespoły testowe zostały dostarczone jako zabezpieczone folią. Klimatyzowanie w laboratorium polegało na wyrównaniu temperatury próbek oraz temperatury otoczenia poprzez przechowywanie w laboratorium przez co najmniej 3 dni, w którym to czasie próbki były zapakowane w folię. W większości przypadków okres przechowywania był znacznie dłuższy. Wymiary elementów drewnianych, względną wilgotność i wagę zespołów określono w celu sprawdzenia, czy gęstość półfabrykatów z drewna odpowiada wymaganiom normy EN ISO Dokonano tego z próbkami odwiniętymi, tuż przed badaniem obciążenia każdej z próbek. Stwierdzono, że w większości przypadków wymagania normy zostały spełnione. W kilku przypadkach, gdy średnia gęstość drewna była wyższa niż zakres podany w normie, uwzględniono tolerancję zgodną z odpowiednim przepisem EOTA TR 016.

7 ETA 14/0425 z dnia r. - strona 7 / Odniesienia normatywne EN 26891:1991 Konstrukcje drewniane Złącza na łączniki mechaniczne -- Ogólne zasady określania wytrzymałości i odkształcalności (ISO 6891:1983)**) EN ISO 8970:2010 Konstrukcje drewniane Badania złączy na łączniki mechaniczne -- Wymagania dotyczące gęstości drewna (ISO 8970:2010) *) EN 384:2010 Drewno konstrukcyjne Oznaczanie wartości charakterystycznych właściwości mechanicznych i gęstości *) EN :2002 Wilgotność tarcicy -- Część 2: Określanie wilgotności za pomocą elektrycznego wilgotnościomierza oporowego EN :1997 Drewno okrągłe i tarcica Metoda określania wymiarów Część 1: Tarcica EN 14358:2006 Konstrukcje drewniane Określanie 5% wartości kwantyli charakterystycznych i akceptowalne kryteria dla próbek *) Sztywność Właściwość użytkowa nieokreślona Ciągliwość w badaniach cyklicznych Właściwość użytkowa nieokreślona. 3.2 BWR 2 Bezpieczeństwo pożarowe Reakcja na ogień Elementy stalowe zostały sklasyfikowane jako klasa A1 reakcji na ogień (produkty niepalne) zgodnie z normą EN A1 oraz Decyzją Komisji Europejskiej 96/603/WE zmienioną przepisami Decyzji Komisji Europejskiej 2000/605/EC Odporność na ogień Wyniki w odniesieniu do odporności na ogień są określane dla całego elementu konstrukcyjnego z wszelkimi związanymi z nim wykończeniami, dlatego nie ma opcji związanej z wynikami, która miałaby zastosowanie dla tego Wymagania Podstawowego. 3.3 BWR 3 Higiena, zdrowie i środowisko Zgodnie z deklaracją producenta, trójwymiarowe łączniki do drewna DMX nie zawierają substancji szkodliwych czy niebezpiecznych, zdefiniowanych w bazie danych UE. Oprócz poszczególnych przepisów związanych z substancjami niebezpiecznymi, ujętych w niniejszej Ocenie Technicznej, mogą istnieć inne wymagania do wyrobu w tym zakresie (np. przyjęte przepisy europejskie lub przepisy krajowe, regulacje i decyzje administracyjne). Aby spełnić warunki przepisów UE o wyrobach budowlanych, wymagania związane z higieną, zdrowiem i środowiskiem też powinny być spełnione tam, gdzie mają zastosowanie. 3.4 BWR 4 Bezpieczeństwo użytkowania i dostępność obiektów Nie dotyczy. 3.5 BWR 5 Ochrona przed hałasem Nie dotyczy.

8 ETA 14/0425 z dnia r. - strona 8 / Oszczędność energii i izolacyjność cieplna Nie dotyczy. 3.7 BWR 7 Zrównoważone wykorzystanie zasobów naturalnych Wyrób ten nie był badany pod względem zrównoważonego zużycia zasobów naturalnych 3.8 Aspekty trwałości, użytkowności i identyfikacji Trwałość i użytkowność Trójwymiarowe łączniki do drewna DMX zostały ocenione jako posiadające zadowalającą trwałość i użytkowność w przypadku stosowania w warunkach określonych przez klasy eksploatacji 1 i 2 zgodnie z normą EN (Eurokod 5) Identyfikacja Każdy trójwymiarowy łącznik do drewna powinien zostać oznaczony symbolem i typem produktu zgodnie z Załącznikiem 1. 4 ZASTOSOWANY SYSTEM OCENY I WERYFIKACJI STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH (ZWANY DALEJ AVCP) Z ODNIESIENIEM DO JEGO PODSTAW PRAWNYCH 4.1 System AVCP Zgodnie z Decyzją 97/638/WE 1 Komisji Europejskiej, system oceny i weryfikacji stałości właściwości użytkowych (zob. Załącznik V do Rozporządzenia (UE) nr 305/2011) podany w poniższej tabeli ma zastosowanie: Wyrób Przeznaczenie Poziom lub klasa System Trójwymiarowe łączniki do drewna Do wyrobów z drewna konstrukcyjnego Klasa reakcji na ogień i klasa wytrzymałości ogniowej zgodnie z EN A SZCZEGÓŁY TECHNICZNE NIEZBĘDNE DO WDROŻENIA SYSTEMU AVCP, JAK PRZEWIDZIANO W STOSOWNYM DOKUMENCIE EAD 5.1 Zadania producenta Zakładowa kontrola produkcji Producent posiada zakładowy system kontroli produkcji i przeprowadza stałą wewnętrzną kontrolę produkcji. Wszystkie elementy tej kontroli, wymagania i postanowienia stosowane przez producenta są dokumentowane w sposób systematyczny w formie pisemnych zasad i procedur. System zakładowej kontroli produkcji zapewnia, że wyrób spełnia wymagania Europejskiej Oceny Technicznej. Producent powinien stosować wyłącznie surowce dostarczone z odpowiednimi dokumentami kontroli, jak określono w planie kontroli 2. Przychodzące surowce podlegają kontroli i 1 Dziennik Urzędowy Wspólnot Europejskich N o L 268/36, 1/10/1997

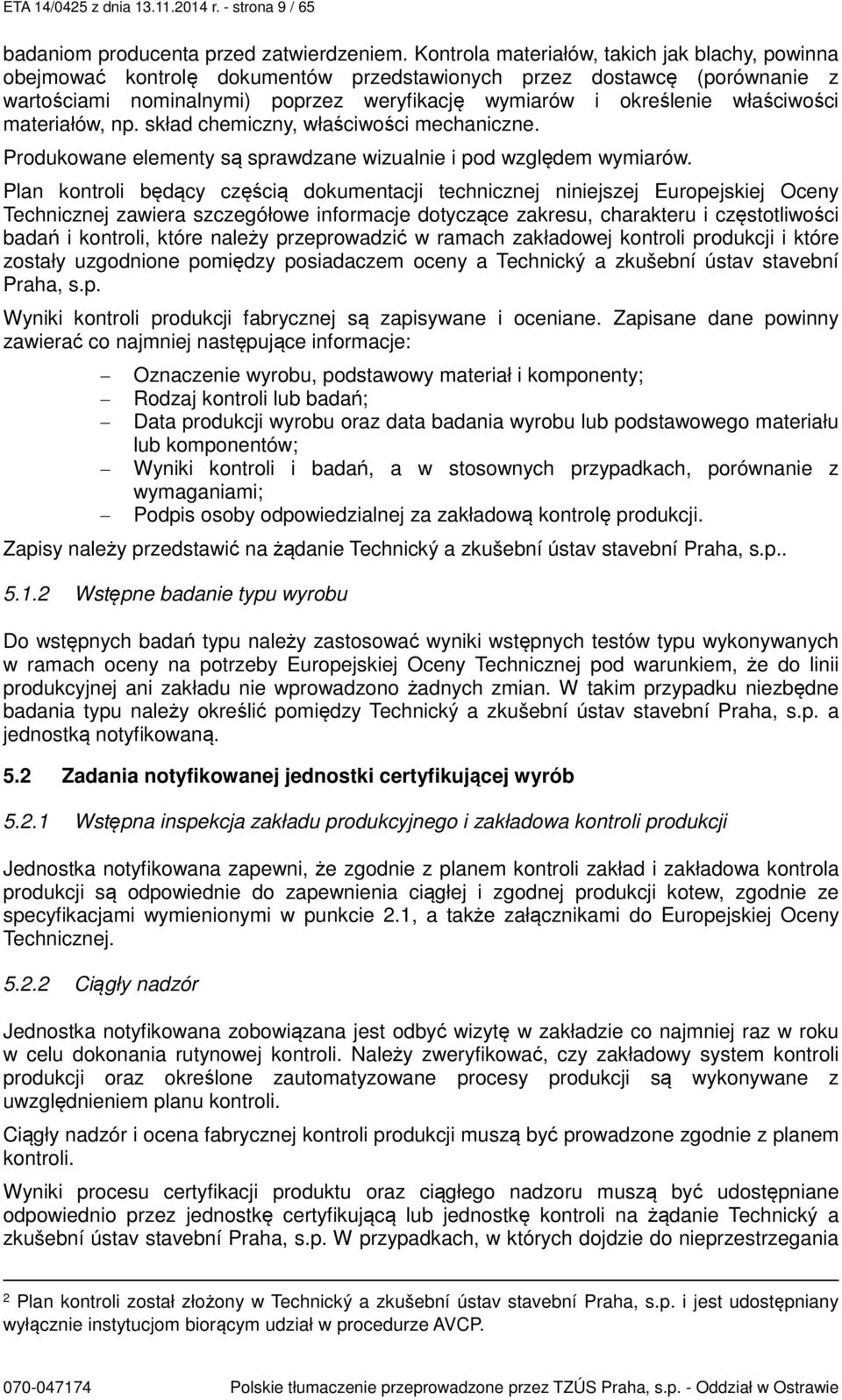

9 ETA 14/0425 z dnia r. - strona 9 / 65 badaniom producenta przed zatwierdzeniem. Kontrola materiałów, takich jak blachy, powinna obejmować kontrolę dokumentów przedstawionych przez dostawcę (porównanie z wartościami nominalnymi) poprzez weryfikację wymiarów i określenie właściwości materiałów, np. skład chemiczny, właściwości mechaniczne. Produkowane elementy są sprawdzane wizualnie i pod względem wymiarów. Plan kontroli będący częścią dokumentacji technicznej niniejszej Europejskiej Oceny Technicznej zawiera szczegółowe informacje dotyczące zakresu, charakteru i częstotliwości badań i kontroli, które należy przeprowadzić w ramach zakładowej kontroli produkcji i które zostały uzgodnione pomiędzy posiadaczem oceny a Technický a zkušební ústav stavební Praha, s.p. Wyniki kontroli produkcji fabrycznej są zapisywane i oceniane. Zapisane dane powinny zawierać co najmniej następujące informacje: Oznaczenie wyrobu, podstawowy materiał i komponenty; Rodzaj kontroli lub badań; Data produkcji wyrobu oraz data badania wyrobu lub podstawowego materiału lub komponentów; Wyniki kontroli i badań, a w stosownych przypadkach, porównanie z wymaganiami; Podpis osoby odpowiedzialnej za zakładową kontrolę produkcji. Zapisy należy przedstawić na żądanie Technický a zkušební ústav stavební Praha, s.p Wstępne badanie typu wyrobu Do wstępnych badań typu należy zastosować wyniki wstępnych testów typu wykonywanych w ramach oceny na potrzeby Europejskiej Oceny Technicznej pod warunkiem, że do linii produkcyjnej ani zakładu nie wprowadzono żadnych zmian. W takim przypadku niezbędne badania typu należy określić pomiędzy Technický a zkušební ústav stavební Praha, s.p. a jednostką notyfikowaną. 5.2 Zadania notyfikowanej jednostki certyfikującej wyrób Wstępna inspekcja zakładu produkcyjnego i zakładowa kontroli produkcji Jednostka notyfikowana zapewni, że zgodnie z planem kontroli zakład i zakładowa kontrola produkcji są odpowiednie do zapewnienia ciągłej i zgodnej produkcji kotew, zgodnie ze specyfikacjami wymienionymi w punkcie 2.1, a także załącznikami do Europejskiej Oceny Technicznej Ciągły nadzór Jednostka notyfikowana zobowiązana jest odbyć wizytę w zakładzie co najmniej raz w roku w celu dokonania rutynowej kontroli. Należy zweryfikować, czy zakładowy system kontroli produkcji oraz określone zautomatyzowane procesy produkcji są wykonywane z uwzględnieniem planu kontroli. Ciągły nadzór i ocena fabrycznej kontroli produkcji muszą być prowadzone zgodnie z planem kontroli. Wyniki procesu certyfikacji produktu oraz ciągłego nadzoru muszą być udostępniane odpowiednio przez jednostkę certyfikującą lub jednostkę kontroli na żądanie Technický a zkušební ústav stavební Praha, s.p. W przypadkach, w których dojdzie do nieprzestrzegania 2 Plan kontroli został złożony w Technický a zkušební ústav stavební Praha, s.p. i jest udostępniany wyłącznie instytucjom biorącym udział w procedurze AVCP.

10 ETA 14/0425 z dnia r. - strona 10 / 65 postanowień Europejskiej Oceny Technicznej oraz planu kontroli, certyfikat zgodności powinien zostać cofnięty. 5.3 Oznakowanie CE Oznakowanie CE należy umieścić na każdym opakowaniu trójwymiarowych łączników do drewna. Do symbolu CE należy dołączyć następujące informacje: o numer identyfikacyjny Jednostki ds. Oceny Technicznej, o nazwę lub znak identyfikacyjny producenta i zakładu produkcyjnego, o ostatnie dwie cyfry roku, w którym dołączono oznaczenie CE, o numer certyfikatu WE dla zakładowej kontroli produkcji, o numer Europejskiej Oceny Technicznej, o numer Wytycznych do Europejskiej Oceny Technicznej (ETAG 015). Szczegóły techniczne niezbędne do wdrożenia systemu AVCP określono w planie kontroli złożonym w Technický a zkušební ústav stavební Praha, s.p. Wydano w Pradze w dniu r. podpisała mgr inż. Božena Musilová Kierownik Jednostki ds. Oceny Technicznej

11 ETA 14/0425 z dnia r. - strona 11 / 65 ZAŁĄCZNIK 1 SZCZEGÓŁY DOT. PRODUKTU I DEFINICJE Rys. 1 Typ KRD 5 Rys. 2 Typ KRD 6 Tabela 2 e i wymiary trójwymiarowych łączników do drewna KRD Liczba otworów W H B D ø 5 KRD KRD

12 ETA 14/0425 z dnia r. - strona 12 / 65 Rys. 3 Typ KKB 1 Tabela 3 e i wymiary trójwymiarowych łączników do drewna KKB Liczba otworów W H B D ø 5 ø 11 ø 18 KKB

13 ETA 14/0425 z dnia r. - strona 13 / 65 Rys. 4 Typ KLR 1 Rys. 5 Typ KLR 2 Tabela 4 e i wymiary trójwymiarowych łączników do drewna KLR Liczba otworów W H B D ø 5 ø 11 KLR ,5 8 2 KLR ,5 20 2

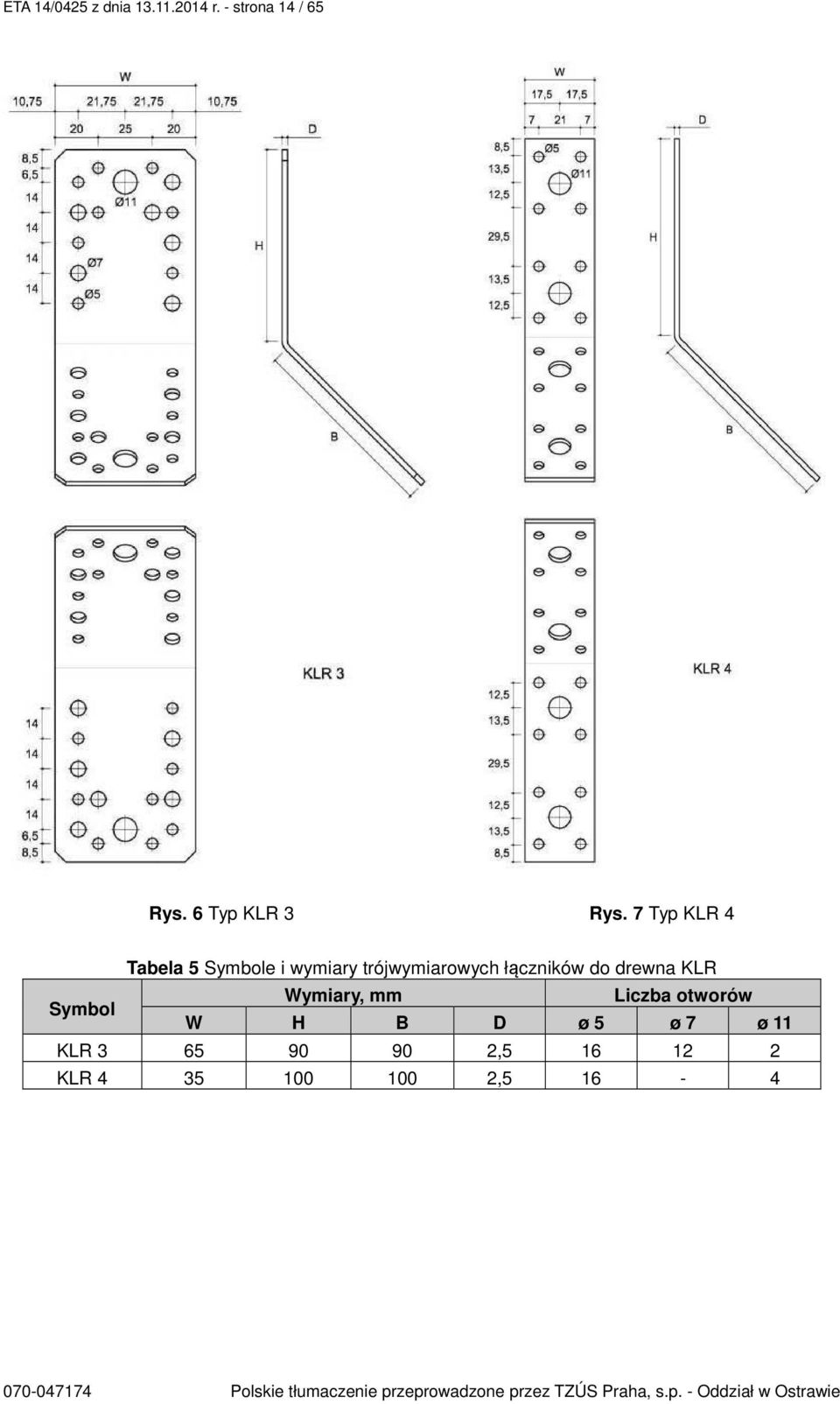

14 ETA 14/0425 z dnia r. - strona 14 / 65 Rys. 6 Typ KLR 3 Rys. 7 Typ KLR 4 Tabela 5 e i wymiary trójwymiarowych łączników do drewna KLR Liczba otworów W H B D ø 5 ø 7 ø 11 KLR , KLR ,5 16-4

15 ETA 14/0425 z dnia r. - strona 15 / 65 Rys. 8 Typ KLR 5 Rys. 9 Typ KLR 6 Tabela 6 e i wymiary trójwymiarowych łączników do drewna KLR Liczba otworów W H B D ø 5 ø 11 ø 14 KLR , KLR ,

16 ETA 14/0425 z dnia r. - strona 16 / 65 Rys. 10 Typ KP 7 Rys. 11 Typ KP 8 Tabela 7 e i wymiary trójwymiarowych łączników do drewna KP Liczba otworów W H B D ø 5 ø 14 KP , KP , Rys. 12 Typ KPS 1 Rys. 13 Typ KPS 2

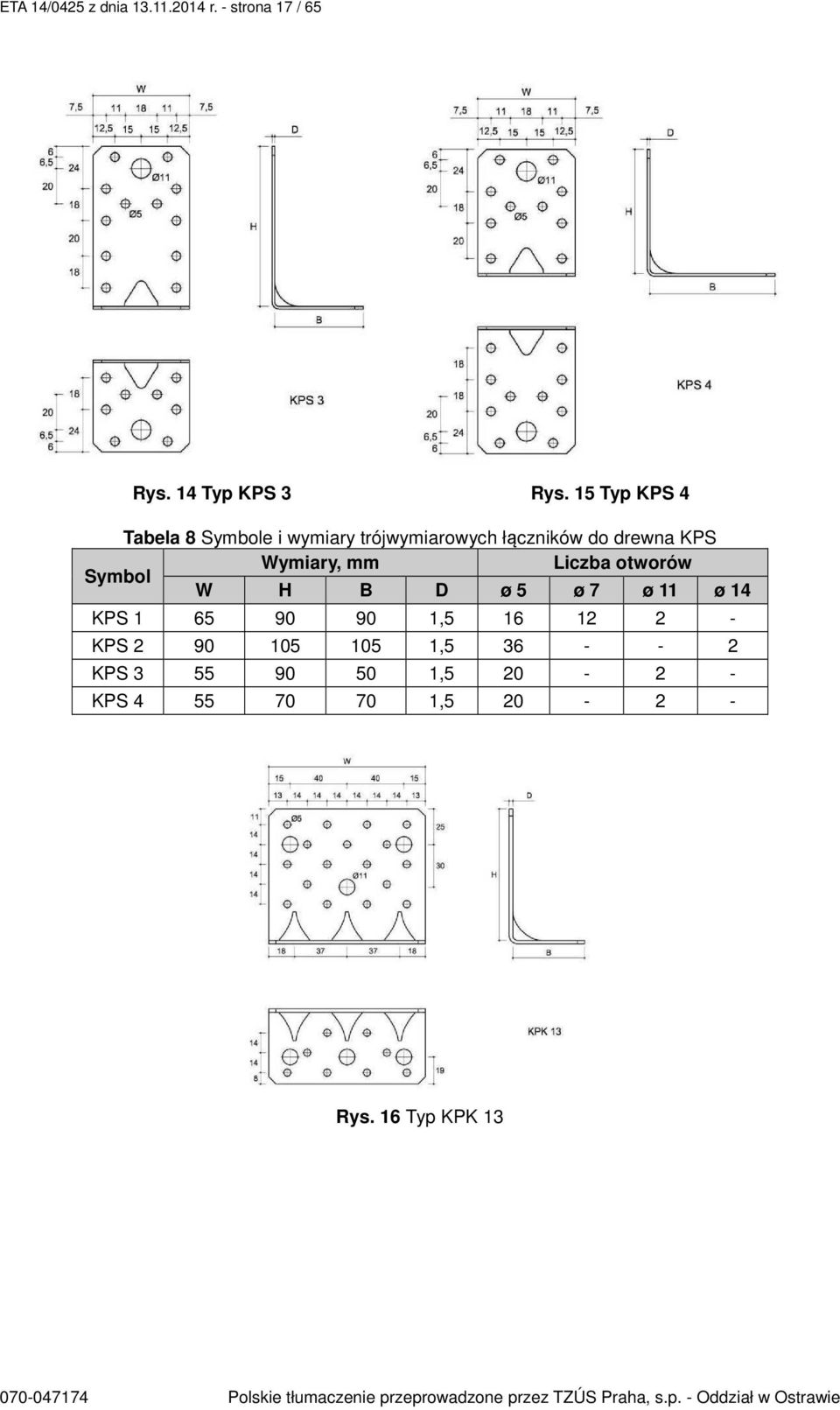

17 ETA 14/0425 z dnia r. - strona 17 / 65 Rys. 14 Typ KPS 3 Rys. 15 Typ KPS 4 Tabela 8 e i wymiary trójwymiarowych łączników do drewna KPS Liczba otworów W H B D ø 5 ø 7 ø 11 ø 14 KPS , KPS , KPS , KPS , Rys. 16 Typ KPK 13

18 ETA 14/0425 z dnia r. - strona 18 / 65 Rys. 17 Typ KPK 11 Rys. 18 Typ KPK 12 Tabela 9 e i wymiary trójwymiarowych łączników do drewna KPK Liczba otworów W H B D ø 5 ø 11 KPK , KPK , KPK , Rys. 19 Typ KPK 21 Rys. 20 Typ KPK 22

19 ETA 14/0425 z dnia r. - strona 19 / 65 Rys. 21 Typ KPK 23 Tabela 10 e i wymiary trójwymiarowych łączników do drewna KPK Liczba otworów W H B D ø 5 ø 11 KPK , KPK , KPK ,5 14 3

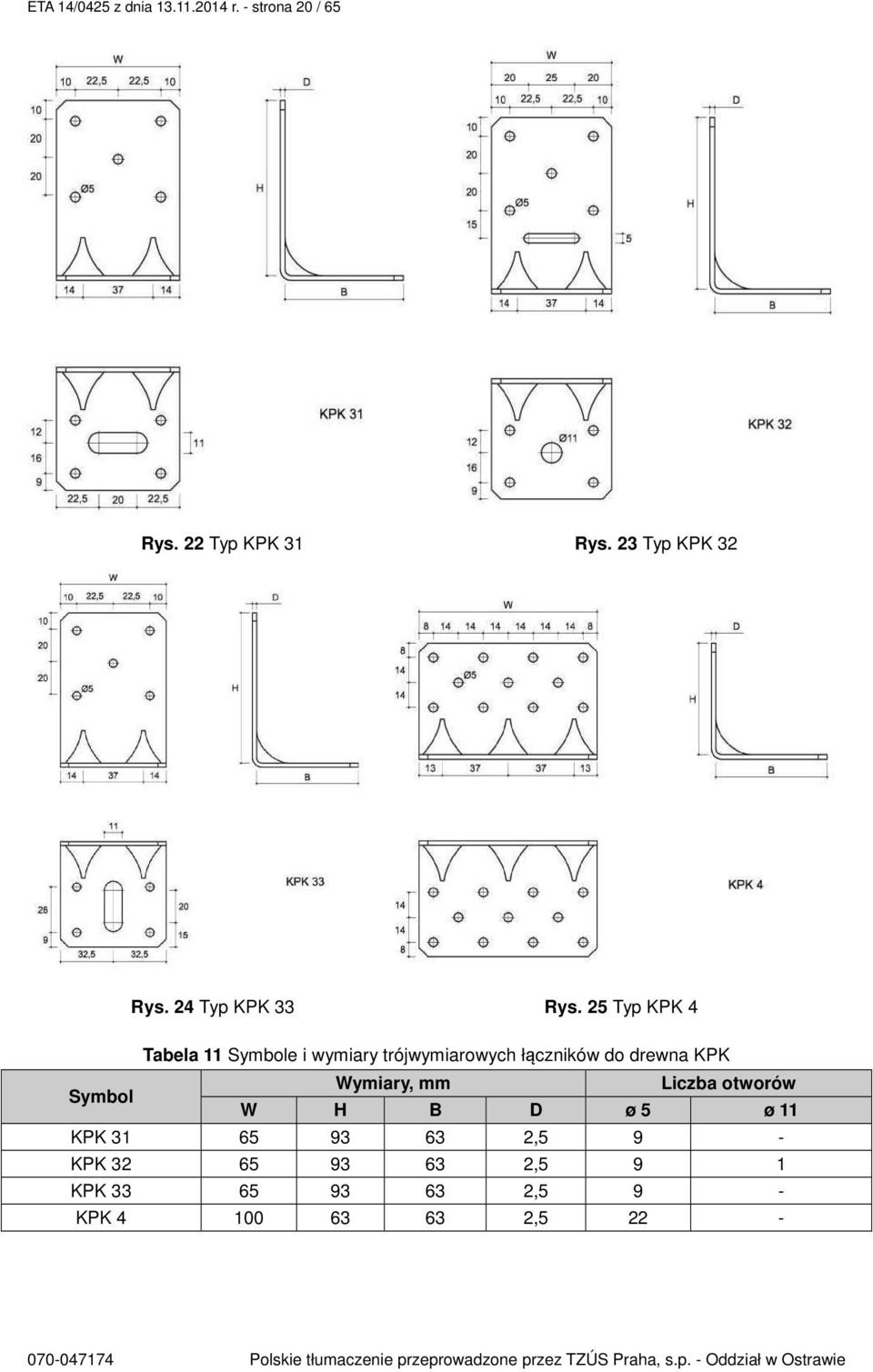

20 ETA 14/0425 z dnia r. - strona 20 / 65 Rys. 22 Typ KPK 31 Rys. 23 Typ KPK 32 Rys. 24 Typ KPK 33 Rys. 25 Typ KPK 4 Tabela 11 e i wymiary trójwymiarowych łączników do drewna KPK Liczba otworów W H B D ø 5 ø 11 KPK ,5 9 - KPK ,5 9 1 KPK ,5 9 - KPK ,5 22 -

21 ETA 14/0425 z dnia r. - strona 21 / 65 Rys. 26 Typ KPL 5 Rys. 27 Typ KPL 6 Rys. 28 Typ KPL 11 Rys. 29 Typ KPL 21 Tabela 12 e i wymiary trójwymiarowych łączników do drewna KPL Liczba otworów W H B D ø 5 ø 7 ø 11 ø 14 KPL KPL KPL KPL

22 ETA 14/0425 z dnia r. - strona 22 / 65 Rys. 30 Typ KR 1 Rys. 31 Typ KR 2 Rys. 32 Typ KR 3 Tabela 13 e i wymiary trójwymiarowych łączników do drewna KR Liczba otworów W H B D ø 5 ø 6 ø 9 ø 11 KR KR KR

23 ETA 14/0425 z dnia r. - strona 23 / 65 Rys. 33 Typ LB 1 Rys. 34 Typ LB 2 Rys. 35 Typ LB 4 Tabela 14 e i wymiary trójwymiarowych łączników do drewna LB Liczba otworów W H B D ø 14 LB LB LB

24 ETA 14/0425 z dnia r. - strona 24 / 65 Rys. 36 Typ LU25 L120 Tabela 15 e i wymiary trójwymiarowych łączników do drewna LU25 Liczba otworów W H B D ø 5 ø 11 LU25 L LU25 R LU25 L LU25 R

25 ETA 14/0425 z dnia r. - strona 25 / 65 Rys. 37 Typ NT 40 Tabela 16 e i wymiary trójwymiarowych łączników do drewna NT Liczba otworów W H B D ø 5 NT ,5 12 NT NT

26 ETA 14/0425 z dnia r. - strona 26 / 65 Rys. 38 Typ WBC 80 Tabela 17 e i wymiary trójwymiarowych łączników do drewna WBC Liczba otworów W H B D ø 5 ø 11 WBC WBC WBC WBC WBC

27 ETA 14/0425 z dnia r. - strona 27 / 65 Rys. 39 Typ WBU 45 R60/120 Tabela 18 e i wymiary trójwymiarowych łączników do drewna WBU45 Liczba otworów W H B D ø 5 ø 11 WBU45 R45/105 WB 45 L45/ WBU45 R50/105 WBU45 L50/ WBU45 R60/120 WBU45 L60/

28 ETA 14/0425 z dnia r. - strona 28 / 65 Rys. 40 Typ PS 90 Tabela 19 e i wymiary trójwymiarowych łączników do drewna PS Liczba otworów W H B D P ø 11 PS ø 16 6 PS ø 16 6 PS ø 18 6 PS ø 18 6 PS ø 18 6 PS ø 18 6 PS ø 18 6

29 ETA 14/0425 z dnia r. - strona 29 / 65 Rys. 41 Typ SDKL 1 Tabela 20 e i wymiary trójwymiarowych łączników do drewna SDKL Liczba otworów W H B D Ø 5,5 Ø 7,5 11/3 SDKL , Rys. 42 Typ SDKLR 1 Tabela 21 e i wymiary trójwymiarowych łączników do drewna SDKLR Liczba otworów W H B D Ø 5,5 Ø 7,5 11/3 SDKLR ,

30 ETA 14/0425 z dnia r. - strona 30 / 65 Rys. 43 Typ SDLZ 1 Tabela 22 e i wymiary trójwymiarowych łączników do drewna SDLZ 1 Liczba otworów W H B S D Ø 5,5 Ø 7,5 11/3 SDLZ , ,

31 ETA 14/0425 z dnia r. - strona 31 / 65 Rys. 44 Typ SDP 90 A Tabela 23 e i wymiary trójwymiarowych łączników do drewna SDP 90 A Liczba otworów W H D Ø 5,5 Ø 8,5 11/3 SDP 90 A SDP 100 A SDP 120 A

32 ETA 14/0425 z dnia r. - strona 32 / 65 Rys. 45 Typ SDP 90 B Tabela 24 e i wymiary trójwymiarowych łączników do drewna SDP 90 B Liczba otworów W H D B Ø 5,5 Ø 11 11/3 SDP 90 B SDP 100 B SDP 120 B

33 ETA 14/0425 z dnia r. - strona 33 / 65 Rys. 46 Typ SDSKM 7 Tabela 25 e i wymiary trójwymiarowych łączników do drewna SDSKM Liczba otworów W H B D ø 5 SDSKM

34 ETA 14/0425 z dnia r. - strona 34 / 65 Rys. 47 Typ SDSKP 1 Rys. 48 Typ SDSKP 5 Tabela 26 e i wymiary trójwymiarowych łączników do drewna SDSKP Liczba otworów W H B D ø 5 ø 7 ø 11 SDSKP , SDSKP ,5 26-2

35 ETA 14/0425 z dnia r. - strona 35 / 65 Rys. 49 Typ SDSKW 2 Rys. 50 Typ SDSKW 8 Tabela 27 e i wymiary trójwymiarowych łączników do drewna SDSKW Liczba otworów W H B D Ø 5 Ø 5,5 SDSKW ,5 4 - SDSKW Rys. 51 Typ SDSP 70 A Tabela 28 e i wymiary trójwymiarowych łączników do drewna SDSP Liczba otworów W H D Ø 5,5 Ø 8,5 SDSP 70 A

36 ETA 14/0425 z dnia r. - strona 36 / 65 Rys. 52 Typ SDSP 70 B Tabela 29 e i wymiary trójwymiarowych łączników do drewna SDSP Liczba otworów W H D B Ø 5,5 Ø 11 SDSP 70 B

37 ETA 14/0425 z dnia r. - strona 37 / 65 Rys. 53 Typ SDSWBZ 10 Rys. 54 Typ SDSWBZ 21 Tabela 30 e i wymiary trójwymiarowych łączników do drewna SDSWBZ Liczba otworów W H D ø 5 ø 11 SDSWBZ SDSWBZ SDSWBZ SDSWBZ SDSWBZ SDSWBZ

38 ETA 14/0425 z dnia r. - strona 38 / 65 ELEMENTY MASKUJĄCE Rys. 55 Typ SDD 85 A Tabela 31 e i wymiary elementów maskujących SDD Liczba otworów W H D Ø 5,5 SDD 85 A ,5 2 SDD 85 B ,5 2 ELEMENTY ŁĄCZĄCE Rys. 56 Typ SDCS 50 Tabela 32 e i wymiary łączników trzpieniowych typu SDCS W H D SDCS ,2

39 ETA 14/0425 z dnia r. - strona 39 / 65 Rys. 57 Typ ANG 50 Tabela 33 e i wymiary łączników trzpieniowych typu ANCHOR D H L W ANG ANG Rys. 58 Typ CS 5x40 Tabela 34 e i wymiary łączników trzpieniowych typu CS D H W CS 5x CS 5x Rys. 59 Typ M 10x80

40 ETA 14/0425 z dnia r. - strona 40 / 65 Tabela 35 e i wymiary łączników trzpieniowych typu M Norma D H L W T M5x16 M ISO 4017 M10x80 M ISO 4014 M12x90 M ISO 4014 M16x160 M ISO 4014 Rys. 60 Typ Ø 12x100 Tabela 36 e i wymiary łączników trzpieniowych typu Ø 12x100 Norma D H L W T Ø 12x DIN 571

41 ETA 14/0425 z dnia r. - strona 41 / 65 ZAŁĄCZNIK 2 OBCIĄŻENIE WEDŁUG SCHEMATÓW STATYCZNYCH (dla wybranych elementów) Nr Schemat Typy łączników KPK 11, 12, 13, 21, 22, 23 1 KPL 5, 6, 11, 21 KR 1, 2, 3 KRD 5, 6 Rys. 61 Schemat 1 Nr Schemat Typy łączników 2 KPK 31 KPK 32 KPK 33 Rys. 62 Schemat 2 Nr Schemat Typy łączników 3 KP 7 KP 8 Rys. 63 Schemat 3

42 ETA 14/0425 z dnia r. - strona 42 / 65 Nr Schemat Typy łączników 4 KPK 4 Rys. 64 Schemat 4 Nr Schemat Typy łączników 5 KLR 1 KLR 2 KLR 3 KLR 4 KLR 5 KLR 6 Rys. 65 Schemat 5 Nr Schemat Typy łączników 6 Schemat mocowania i obciążenia WBC 80 WBC 92 WBC 100 WBC 120 WBC 137 Rys. 66 Schemat 6

43 ETA 14/0425 z dnia r. - strona 43 / 65 Nr Schemat Typy łączników 7 WBU 45 R45-105;L R50-105;L R60-120;L Rys. 67 Schemat 7 Nr Schemat Typy łączników 8 LU 25 R80;L80 R120;L120 Rys. 68 Schemat 8

44 ETA 14/0425 z dnia r. - strona 44 / 65 OBLICZENIA WEDŁUG SCHEMATÓW STATYCZNYCH (dla wybranych elementów) Nr Schemat Typy łączników 9 SDP 90 A SDP 100 A SDP 120 A Rys. 69 Schemat 9 Nr Schemat Typy łączników 10 SDP 90 B SDP 100 B SDP 120 B Rys. 70 Schemat 10 Nr Schemat Typy łączników 11 SDSP70 A Rys. 71 Schemat 11

45 ETA 14/0425 z dnia r. - strona 45 / 65 Nr Schemat Typy łączników 12 SDSP 70 B Rys. 72 Schemat 12 Nr Schemat Typy łączników 13 KPS 1 KPS 2 KPS 3 KPS 4 Rys. 73 Schemat 13 Nr Schemat Typy łączników 14 PS 60 PS 70 PS 80 PS 90 PS 100 PS 120 PS 140 Rys. 74 Schemat 14

46 ETA 14/0425 z dnia r. - strona 46 / 65 Nr Schemat Typy łączników 15 SDKL 1 wyciąganie Rys. 75 Schemat SDKL 1 nacisk Rys. 76 Schemat 16 Nr Schemat Typy łączników 17 SDKLR 1 Rys. 77 Schemat 17

47 ETA 14/0425 z dnia r. - strona 47 / 65 Nr Schemat Typy łączników 18 SDLZ 1 Rys. 78 Schemat 18 Nr Schemat Typy łączników 19 Belka podrzędna Belka główna Wieszak SDSWBZ 10 SDSWBZ 11 SDSWBZ 14 SDSWBZ 21 SDSWBZ 26 SDSWBZ 30 Rys. 79 Schemat 19

48 ETA 14/0425 z dnia r. - strona 48 / 65 ZAŁĄCZNIK 3 NOŚNOŚCI CHARAKTERYSTYCZNE POŁĄCZEŃ (OBCIĄŻENIE) Tabela 37 Typ grupy Typ Wilgotność Gęstość ρ śr, P maks, śr. P maks, k drewna [%] 12% [kg m-3] [kn] [kn] Nr uwagi KP KP 7 16,9 428,2 18,34 12,5 1 KP 8 23,0 411,7 20,62 12,9 1 KPL 5 15,2 421,2 8,09 6,8 2 KPL KPL 6 12,9 422,8 9,49 6,2 2 KPL 11 14,9 452,1 18,43 13,0 2 KPL 21 15,6 472,7 21,23 17,1 2 KPK 4 14,3 416,8 15,85 12,7 2 KPK 11 17,7 460,8 13,00 10,4 2 KPK 12 14,3 460,9 17,32 13,5 2 KPK 13 13,4 398,2 22,13 16,7 2 KPK KPK 21 12,3 468,5 13,53 10,8 2 KPK 22 11,3 407,5 13,14 10,6 2 KPK 23 11,3 460,9 12,79 9,0 2 KPK 31 13,6 436,6 12,44 9,3 3 KPK 32 12,2 424,8 12,62 10,5 3 KPK 33 15,4 415,4 13,66 10,5 3 KLR 1 13,8 422,2 5,71 4,2 2 KLR 2 15,5 429,7 10,95 7,9 2 KLR KLR 3 15,5 407,1 10,59 8,3 2 KLR 4 15,7 468,1 6,35 5,1 2 KLR 5 15,3 410,8 15,41 13,6 2 KLR 6 16,0 497,6 9,98 7,2 2 KR 1 13,4 438,8 6,74 5,1 2 KR KR 2 14,6 396,2 12,29 6,7 2 KR 3 14,7 408,7 7,53 6,3 2 WBC 80 14,7 423,2 42,06 34,9 2 WBC 92 16,8 424,0 42,79 36,1 2 WBC WBC ,9 423,6 42,71 26,8 2 WBC ,7 414,3 47,22 29,2 2 WBC ,9 428,4 52,44 42,1 2 WBU 45 R ,6 385,4 16,96 11,0 2 WBU WBU 45 R ,5 387,0 16,43 12,4 2 WBU 45 R ,9 423,8 21,47 16,5 2 KRD KRD 5 16,1 453,8 9,65 6,1 2 KRD 6 16,1 430,8 8,74 6,1 2 LU LU 25 R80 14,7 436,5 9,07 6,1 2 LU 25 R120 14,6 414,5 14,76 12,3 2 Uwagi: 1 Podane siły dotyczą jednego łącznika (jeden wspornik kątowy), testowane połączenia składały się z dwóch łączników, siła dla kompletnego połączenia stanowi dwukrotność podanej wartości 2 Jeden łącznik 3 Siły podano dla całego połączenia składającego się z dwóch łączników, stąd siła na jeden łącznik (jeden wspornik kątowy) to połowa podanej wartości

49 ETA 14/0425 z dnia r. - strona 49 / 65 Typ grupy NOŚNOŚCI CHARAKTERYSTYCZNE POŁĄCZEŃ Typ Wilgotność drewna [%] Tabela 38 Gęstość ρ śr, 12% [kg m-3] P maks, śr. [kn] P maks, k [kn] Nr uwagi ŁB 1 12,0 400,1 13,41 9,9 1 ŁB ŁB 2 12,0 400,1 15,27 10,4 1 ŁB 4 12,0 400,1 12,73 9,4 1 NT 25 25,26 15,7 2 NT NT 40 37,14 32,8 2 NT 60 67,62 59,8 2 KKB KKB 1 12,0 400,0 81,14 57,6 3 Notes: 1 Podane siły dotyczą jednego łącznika, testowane połączenia składały się z dwóch łączników, stąd siła dla kompletnego połączenia stanowi dwukrotność podanej wartości 2 Jeden łącznik pod obciążeniem rozciągającym 3 Siły podano dla całego połączenia składającego się z dwóch łączników, stąd siła na jeden łącznik to połowa podanej wartości

50 ETA 14/0425 z dnia r. - strona 50 / 65 NOŚNOŚCI CHARAKTERYSTYCZNE POŁĄCZEŃ (OBLICZENIA) Tabela 39 Rodzaj łącznika Obciążenie Nośność [kn] Sposób Drewno Stal wyznaczania Nr dokumentu SDLZ 1 ścinanie 3,6 - obliczenie KAO-O-SOD-13 SDKLR 1 skośne 3,3 - obliczenie KAO-O-SOD-12 SDKL 1 wyciąganie - 1,1 obliczenie KAO-O-SOD-10 nacisk 3,3 - obliczenie KAO-O-SOD-11 SDSP 70 A nacisk 34,8 - obliczenie KAO-O-SOD-23 SDSP 70 B nacisk 108,6 - obliczenie KAO-O-SOD-24 SDP 90 A nacisk 39,6 - obliczenie KAO-O-SOD-15 SDP 90 B nacisk 180,6 - obliczenie KAO-O-SOD-17 SDP 100 A nacisk 39,6 - obliczenie KAO-O-SOD-15 SDP 100 B nacisk 220,5 - obliczenie KAO-O-SOD-17 SDP 120 A nacisk 39,6 - obliczenie KAO-O-SOD-15 SDP 120 B nacisk 312,9 - obliczenie KAO-O-SOD-17 SDSKW 2 nacisk 3,3 testy KAO-O-SOD-21 SDSKW 8 nacisk 3,5 testy KAO-O-SOD-22 SDSKP 1 nacisk 17,8 testy KAO-O-SOD-21 SDSKP 5 nacisk 10,9 testy KAO-O-SOD-21 SDSKM 7 nacisk 5,8 testy KAO-O-SOD-21 SDSWBZ 10 nacisk 9,6 - obliczenie KAO-O-SOD-18 SDSWBZ 11 nacisk 12,3 - obliczenie KAO-O-SOD-19 SDSWBZ 14 nacisk 9,3 - obliczenie KAO-O-SOD-20 SDSWBZ 21 nacisk 17,2 testy KAO-O-SOD-21 SDSWBZ 26 nacisk 17,2 testy KAO-O-SOD-21 SDSWBZ 30 nacisk 22,4 testy KAO-O-SOD-21

51 ETA 14/0425 z dnia r. - strona 51 / 65 NOŚNOŚCI CHARAKTERYSTYCZNE POŁĄCZEŃ (OBLICZENIA) Tabela 40 Typ łącznika Charakterystyczna nośność [kn] Drewno Nr dokumentu PS 60 4,1 BPS-0001/13 PS 70 4,3 BPS-0002/13 PS 80 6,9 BPS-0003/13 PS 90 6,2 BPS-0004/13 PS 100 6,7 BPS-0005/13 PS 120 8,2 BPS-0006/13 PS 140 7,5 BPS-0007/13 KPS 1 16,3 KE1-0009/14 KPS 2 18,7 KE1-0010/14 KPS 3 12,6 KE1-0011/14 KPS 4 11,6 KE1-0012/14 Tabela 41 Przegląd zdolności przenoszenia obciążeń przez poszczególne typy łączników PS [kn] Rodzaj łącznika Nośność NRd,V [kn] (obliczenie) Nośność NRd,H1 [kn] (obliczenie) Nośność NRd,H2 [kn] (testy) Nośność drewna Nośność stali Nośność drewna Nośność stali PS 60 61,7 51,7 12,2 6,9 4,7 PS 70 86,6 51,7 12,2 6,9 4,4 PS 80 99,2 57,3 12,2 9,6 7,7 PS ,8 57,3 12,2 9,6 6,8 PS ,4 57,3 12,2 9,6 7 PS ,6 57,3 1,2 9,6 9,1 PS ,8 57,3 12,2 9,6 7,8 N Rd,V pionowa siła obciążenia, N Rd,H1 pozioma siła obciążenia, N Rd,H2 pionowa siła obciążenia równoległa do boku podstawy Nr dokumentu: KAO-L-PS-01 Dla kombinacji obciążeń (F Ed,V, F Ed,H1, F Ed,H2) można zastosować liniowe sumowanie wskaźników wykorzystania nośności. Metodę tę można zastosować przy użyciu następujących kryteriów:

52 ETA 14/0425 z dnia r. - strona 52 / 65 ZAŁĄCZNIK 4 SCHEMATY GWOŹDZIOWANIA Należy zawsze umieszczać gwoździe w otworach zaznaczonych na czarno. Jest to jedyny właściwy schemat, ponieważ zbyt wiele gwoździ lub zbyt długie mogą osłabić drewno, są one dość blisko krawędzi (zasada została podana poniżej). Jeżeli t>60 [mm] to 0,5 t t 1 0,35 t Jeżeli t 60 [mm] to 0,9 t t 1 0,7 t Rys. 80 Zasada umieszczania gwoździ

53 ETA 14/0425 z dnia r. - strona 53 / 65 KLR 1 KLR 2 KLR 3 KLR 4 KLR 5 KLR 6 Rys. 81 Typ KLR

54 ETA 14/0425 z dnia r. - strona 54 / 65 KP 7 KP 8 Rys. 82 Typ KP KPS 1 KPS 2 KPS 3 KPS 4 Rys. 83 Typ KPS

55 ETA 14/0425 z dnia r. - strona 55 / 65 KPK 4 KPK 11 KPK 12 KPK 13 KPK 21 KPK 22 KPK 23 KPK 31 KPK 32 KPK 33 Rys. 84 Typ KPK

56 ETA 14/0425 z dnia r. - strona 56 / 65 KPL 5 KPL 6 KPL 11 KPL 21 Rys. 85 Typ KPL KR 1 KR 2 KR 3 Rys. 86 Typ KR KRD 5 KRD 6 Rys. 87 Typ KRD

57 ETA 14/0425 z dnia r. - strona 57 / 65 LB 1 LB 2 LB 4 Rys. 88 Typ LB LU25R80 Rys. 89 Typ LU LU25R120 NT 25 NT 40 NT 60 Rys. 90 Typ NT

58 ETA 14/0425 z dnia r. - strona 58 / 65 KKB 1 Rys. 91 Typ KKB WBU45 R WBU45 R WBU45 R Rys. 92 Typ WBU

59 ETA 14/0425 z dnia r. - strona 59 / 65 WBC 80 WBC 92 WBC 100 WBC 120 WBC 137 Rys. 93 Typ WBC

60 ETA 14/0425 z dnia r. - strona 60 / 65 PS Rys. 94 Typ PS SDLZ 1 SDP 90 A SDP 90 B SDP100 A SDP 100 B

61 ETA 14/0425 z dnia r. - strona 61 / 65 SDKL 1 SDKLR 1 SDP120 A Rys. 95 Typ SD SDP 120 B SDSP 70 A SDSP 70 B SDSKW 2 SDSKW 8

62 ETA 14/0425 z dnia r. - strona 62 / 65 SDSKP 1 SDSKP 5 SDSKM 7 SDSWBZ 10 SDSWBZ 11

63 ETA 14/0425 z dnia r. - strona 63 / 65 SDSWBZ 14 SDSWBZ 21 SDSWBZ 26 SDSWBZ 30 Rys. 96 Typ SDS

64 ETA 14/0425 z dnia r. - strona 64 / 65 Element ZAŁĄCZNIK 5 SPECYFIKACJA ELEMENTÓW ŁĄCZĄCYCH Łączniki trzpieniowy Tabela 42 Łączników/detal [szt.] Łączników/połączenie [szt.] KLR 1 Anchor ø4x KLR 2 Anchor ø4x KLR 3 Anchor ø4x KLR 4 Anchor ø4x KLR 5 Anchor ø4x KLR 6 Anchor ø4x KP 7 Anchor ø 4x50 / DIN 571 ø12x / 4 56 / 8 KP 8 Anchor ø 4x50 / DIN 571 ø 12x / 2 34 / 4 KPK 4 Anchor ø 4x KPK 11 Anchor ø 4x KPK 12 Anchor ø 4x KPK 13 Anchor ø 4x KPK 21 Anchor ø 4x KPK 22 Anchor ø 4x KPK 23 Anchor ø 4x KPK 31 Anchor ø 4x KPK 32 Anchor ø 4x KPK 33 Anchor ø 4x KPL 5 Anchor ø 4x KPL 6 Anchor ø 4x KPL 11 Anchor ø 4x KPL 21 Anchor ø 4x KR 1 Anchor ø 4x KR 2 Anchor ø 4x KP 3 Anchor ø 4x KRD 5 Anchor ø 4x KRD 6 Anchor ø 4x SDLZ 1 SDC 50 / CS ø 5x40 4 / 6 4 / 6 SDKLR 1 SDCS 50 / CS ø 5x40 4 / 6 4 / 6 SDKL 1 SDCS 50 / CS ø 5x40 4 / 6 4 / 6 SDSP 70 A SDCS SDSP 70 B SDCS SDP 90 A SDCS SDP 90 B SDCS SDP 100 A SDCS SDP 100 B SDCS SDP 120 A SDCS SDP 120 B SDCS SDSKW 2 Anchor ø 4x50 4 8

65 ETA 14/0425 z dnia r. - strona 65 / 65 Element Łączniki trzpieniowy Łączników/detal [szt.] Łączników/połączenie [szt.] SDSKW 8 SDCS SDSKP 1 Anchor ø 4x SDSKP 5 Anchor ø 4x SDSKM 7 Anchor ø 4x SDSWBZ 10 Anchor ø 4x50 / Anchor ø 4x40 8 / 4 8 / 4 SDSWBZ 11 Anchor ø 4x50 / Anchor ø 4x40 12 / 6 12 / 6 SDSWBZ 14 Anchor ø 4x50 / Anchor ø 4x40 8 / 4 8 / 4 SDSWBZ 21 Anchor ø 4x50 / Anchor ø 4x40 12 / / 10 SDSWBZ 26 Anchor ø 4x50 / Anchor ø 4x40 12 / / 10 SDSWBZ 30 Anchor ø 4x50 / Anchor ø 4x40 16 / / 12 PS 60 ISO 4014 M10x PS 70 ISO 4014 M10x PS 80 ISO 4014 M10x PS 90 ISO 4014 M10x PS 100 ISO 4014 M10x PS 120 ISO 4014 M10x PS 140 ISO 4014 M10x LU25 R80 (L80) Anchor ø 4x LU25 R120 (L120) Anchor ø 4x WBC 80 Anchor ø 4x50 / Anchor ø 4x40 24 / / 14 WBC 92 Anchor ø 4x50 / Anchor ø 4x40 28 / / 14 WBC 100 Anchor ø 4x50 / Anchor ø 4x40 28 / / 14 WBC 120 Anchor ø 4x50 / Anchor ø 4x40 34 / / 14 WBC 137 Anchor ø 4x50 / Anchor ø 4x40 38 / / 14 WBU45 R (L45-105) Anchor ø 4x50 / Anchor ø 4x40 8 / 4 8 / 4 WBU45 R (L50-105) Anchor ø 4x50 / Anchor ø 4x40 8 / 4 8 / 4 WBU45 R (L60-120) Anchor ø 4x50 / Anchor ø 4x40 10 / 5 10 / 5 KKB 1 Anchor ø 4x50 / ISO 4014 M16x / 1 48 / 2 LB 1 ISO 4014 M12x / ISO 4014 M12x / 1 1 / 2 LB 2 ISO 4014 M12x / ISO 4014 M12x / 1 1 / 2 LB 4 ISO 4014 M12x / ISO 4014 M12x / 1 1 / 2 NT 25 ISO 4017 M5x NT 40 ISO 4017 M5x NT 60 ISO 4017 M5x KPS 1 Anchor ø 4x KPS 2 Anchor ø 4x KPS 3 Anchor ø 4x KPS 4 Anchor ø 4x
