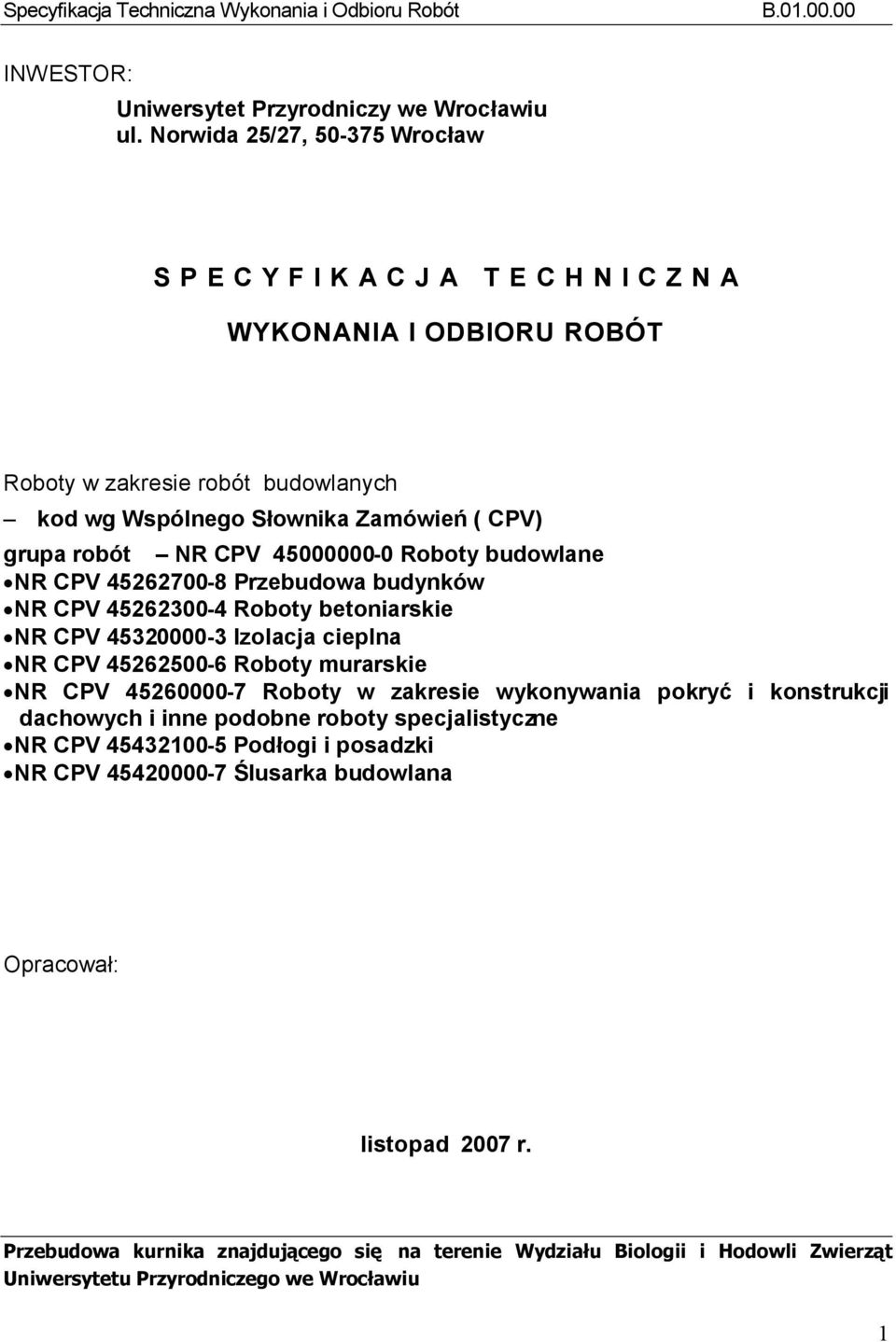

1 INWESTOR: Uniwersytet Przyrodniczy we Wrocławiu ul. Norwida 25/27, Wrocław S P E C Y F I K A C J A T E C H N I C Z N A WYKONANIA I ODBIORU ROBÓT Roboty w zakresie robót budowlanych kod wg Wspólnego Słownika Zamówień ( CPV) grupa robót NR CPV Roboty budowlane NR CPV Przebudowa budynków NR CPV Roboty betoniarskie NR CPV Izolacja cieplna NR CPV Roboty murarskie NR CPV Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne NR CPV Podłogi i posadzki NR CPV Ślusarka budowlana Opracował: listopad 2007 r. 1

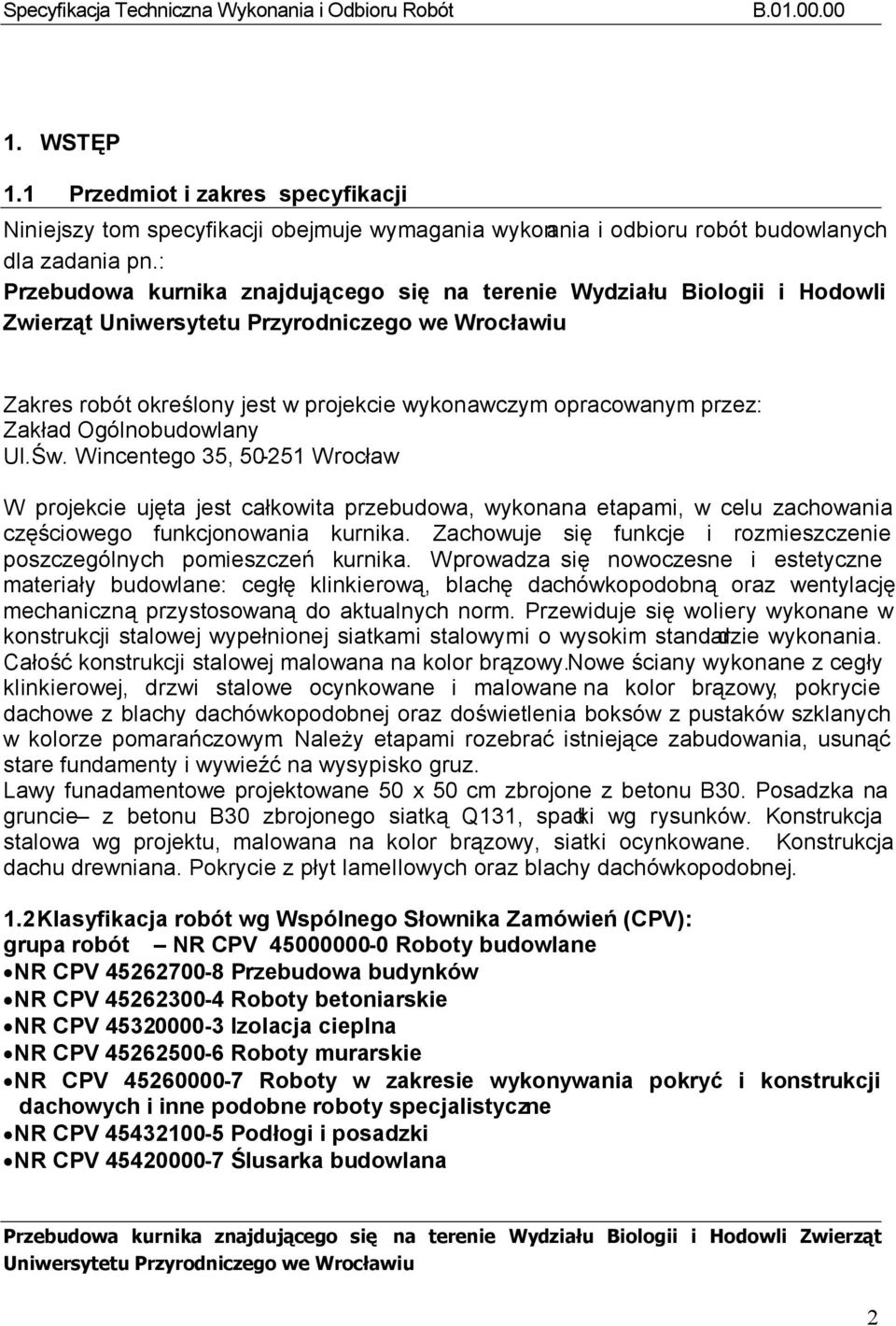

2 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji Niniejszy tom specyfikacji obejmuje wymagania wykonania i odbioru robót budowlanych dla zadania pn.: Przebudowa kurnika znajdującego się na terenie Wydziału Biologii i Hodowli Zwierząt Zakres robót określony jest w projekcie wykonawczym opracowanym przez: Zakład Ogólnobudowlany Ul.Św. Wincentego 35, Wrocław W projekcie ujęta jest całkowita przebudowa, wykonana etapami, w celu zachowania częściowego funkcjonowania kurnika. Zachowuje się funkcje i rozmieszczenie poszczególnych pomieszczeń kurnika. Wprowadza się nowoczesne i estetyczne materiały budowlane: cegłę klinkierową, blachę dachówkopodobną oraz wentylację mechaniczną przystosowaną do aktualnych norm. Przewiduje się woliery wykonane w konstrukcji stalowej wypełnionej siatkami stalowymi o wysokim standardzie wykonania. Całość konstrukcji stalowej malowana na kolor brązowy. Nowe ściany wykonane z cegły klinkierowej, drzwi stalowe ocynkowane i malowane na kolor brązowy, pokrycie dachowe z blachy dachówkopodobnej oraz doświetlenia boksów z pustaków szklanych w kolorze pomarańczowym. Należy etapami rozebrać istniejące zabudowania, usunąć stare fundamenty i wywieźć na wysypisko gruz. Lawy funadamentowe projektowane 50 x 50 cm zbrojone z betonu B30. Posadzka na gruncie z betonu B30 zbrojonego siatką Q131, spadki wg rysunków. Konstrukcja stalowa wg projektu, malowana na kolor brązowy, siatki ocynkowane. Konstrukcja dachu drewniana. Pokrycie z płyt lamellowych oraz blachy dachówkopodobnej. 1.2 Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV): grupa robót NR CPV Roboty budowlane NR CPV Przebudowa budynków NR CPV Roboty betoniarskie NR CPV Izolacja cieplna NR CPV Roboty murarskie NR CPV Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne NR CPV Podłogi i posadzki NR CPV Ślusarka budowlana 2

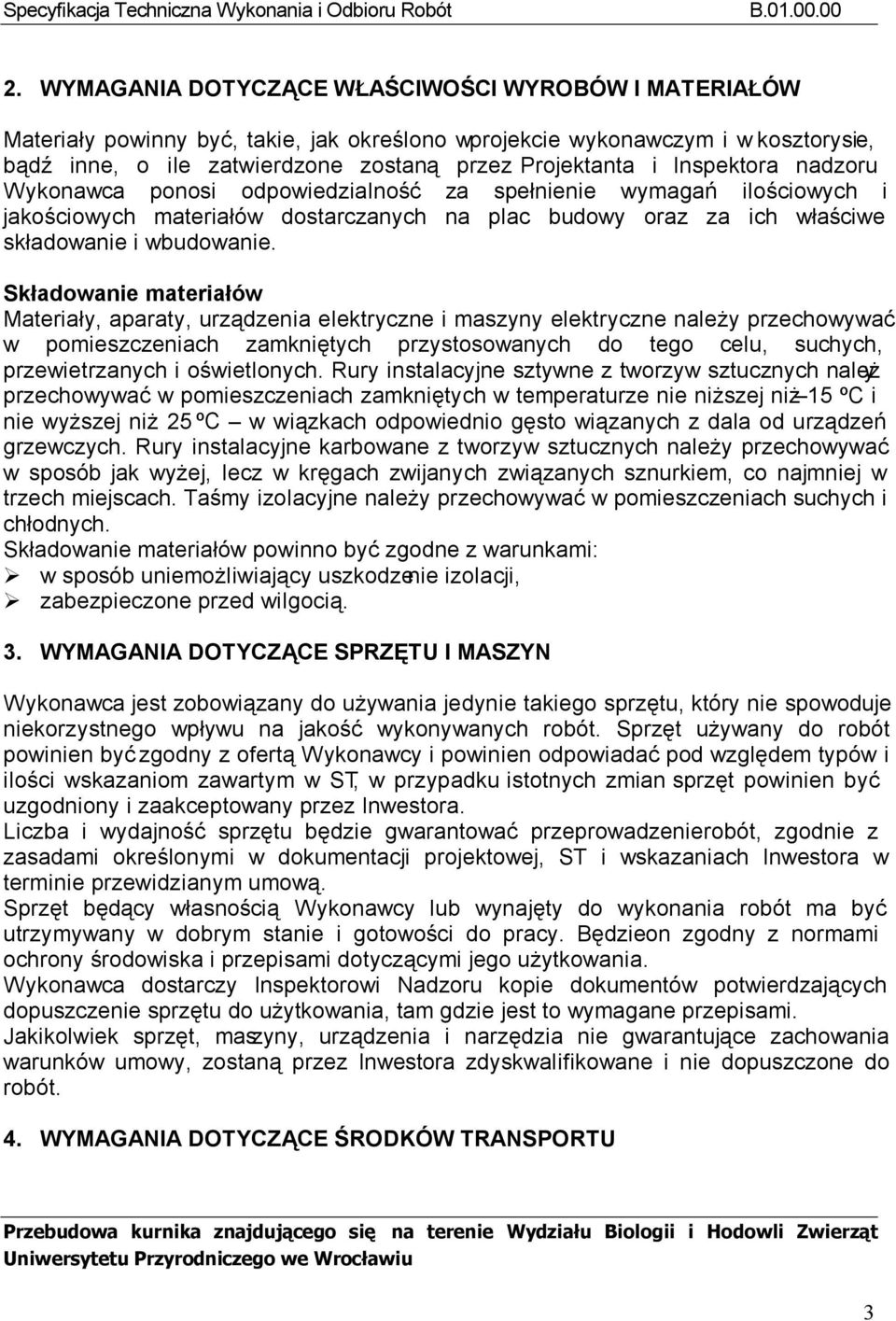

3 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW Materiały powinny być, takie, jak określono w projekcie wykonawczym i w kosztorysie, bądź inne, o ile zatwierdzone zostaną przez Projektanta i Inspektora nadzoru Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie. Składowanie materiałów Materiały, aparaty, urządzenia elektryczne i maszyny elektryczne należy przechowywać w pomieszczeniach zamkniętych przystosowanych do tego celu, suchych, przewietrzanych i oświetlonych. Rury instalacyjne sztywne z tworzyw sztucznych należy przechowywać w pomieszczeniach zamkniętych w temperaturze nie niższej niż 15 ºC i nie wyższej niż 25 ºC w wiązkach odpowiednio gęsto wiązanych z dala od urządzeń grzewczych. Rury instalacyjne karbowane z tworzyw sztucznych należy przechowywać w sposób jak wyżej, lecz w kręgach zwijanych związanych sznurkiem, co najmniej w trzech miejscach. Taśmy izolacyjne należy przechowywać w pomieszczeniach suchych i chłodnych. Składowanie materiałów powinno być zgodne z warunkami: w sposób uniemożliwiający uszkodzenie izolacji, zabezpieczone przed wilgocią. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, w przypadku istotnych zmian sprzęt powinien być uzgodniony i zaakceptowany przez Inwestora. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inwestora w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inwestora zdyskwalifikowane i nie dopuszczone do robót. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 3

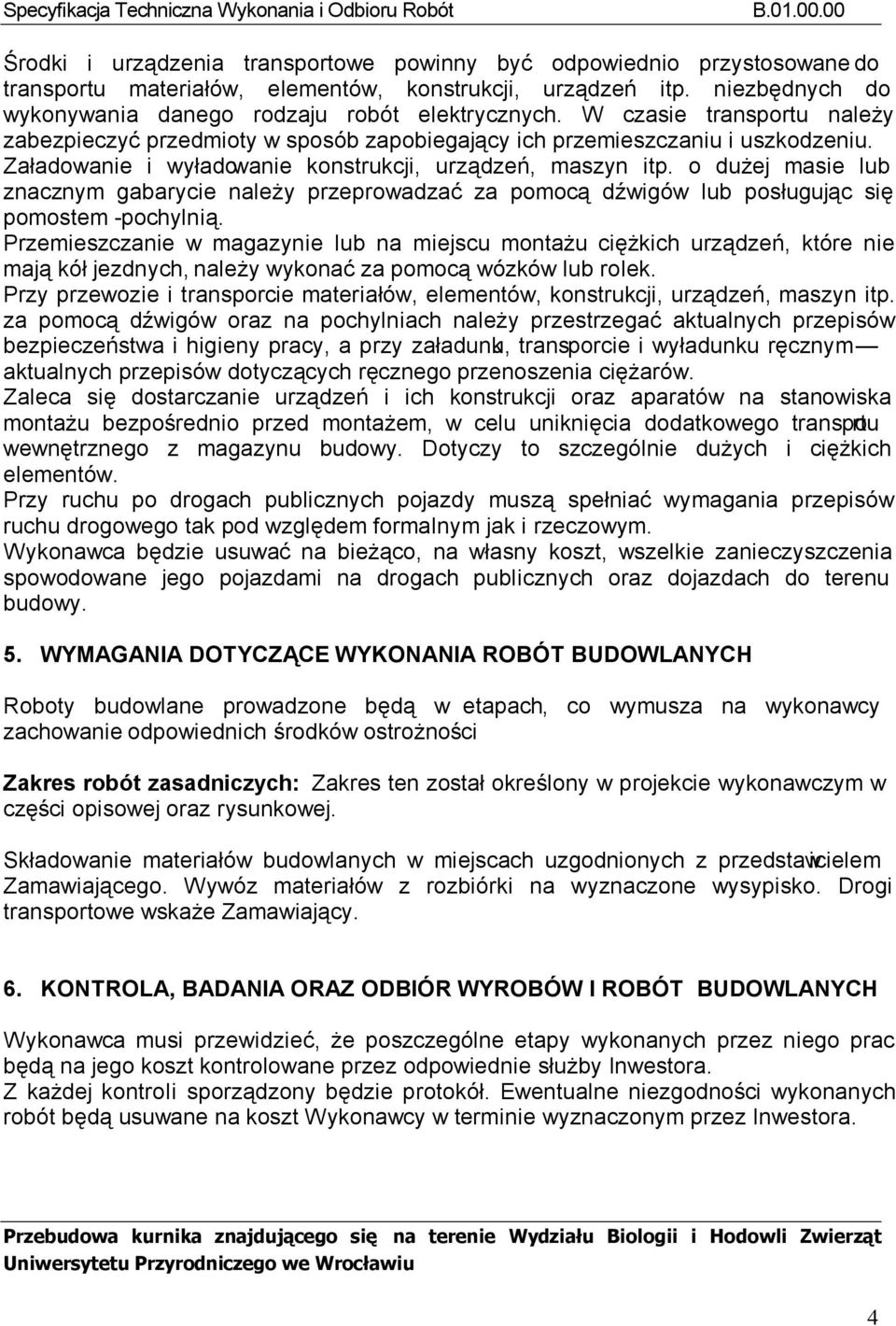

4 Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów, elementów, konstrukcji, urządzeń itp. niezbędnych do wykonywania danego rodzaju robót elektrycznych. W czasie transportu należy zabezpieczyć przedmioty w sposób zapobiegający ich przemieszczaniu i uszkodzeniu. Załadowanie i wyładowanie konstrukcji, urządzeń, maszyn itp. o dużej masie lub znacznym gabarycie należy przeprowadzać za pomocą dźwigów lub posługując się pomostem -pochylnią. Przemieszczanie w magazynie lub na miejscu montażu ciężkich urządzeń, które nie mają kół jezdnych, należy wykonać za pomocą wózków lub rolek. Przy przewozie i transporcie materiałów, elementów, konstrukcji, urządzeń, maszyn itp. za pomocą dźwigów oraz na pochylniach należy przestrzegać aktualnych przepisów bezpieczeństwa i higieny pracy, a przy załadunku, transporcie i wyładunku ręcznym aktualnych przepisów dotyczących ręcznego przenoszenia ciężarów. Zaleca się dostarczanie urządzeń i ich konstrukcji oraz aparatów na stanowiska montażu bezpośrednio przed montażem, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy. Dotyczy to szczególnie dużych i ciężkich elementów. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Roboty budowlane prowadzone będą w etapach, co wymusza na wykonawcy zachowanie odpowiednich środków ostrożności Zakres robót zasadniczych: Zakres ten został określony w projekcie wykonawczym w części opisowej oraz rysunkowej. Składowanie materiałów budowlanych w miejscach uzgodnionych z przedstawicielem Zamawiającego. Wywóz materiałów z rozbiórki na wyznaczone wysypisko. Drogi transportowe wskaże Zamawiający. 6. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH Wykonawca musi przewidzieć, że poszczególne etapy wykonanych przez niego prac będą na jego koszt kontrolowane przez odpowiednie służby Inwestora. Z każdej kontroli sporządzony będzie protokół. Ewentualne niezgodności wykonanych robót będą usuwane na koszt Wykonawcy w terminie wyznaczonym przez Inwestora. 4

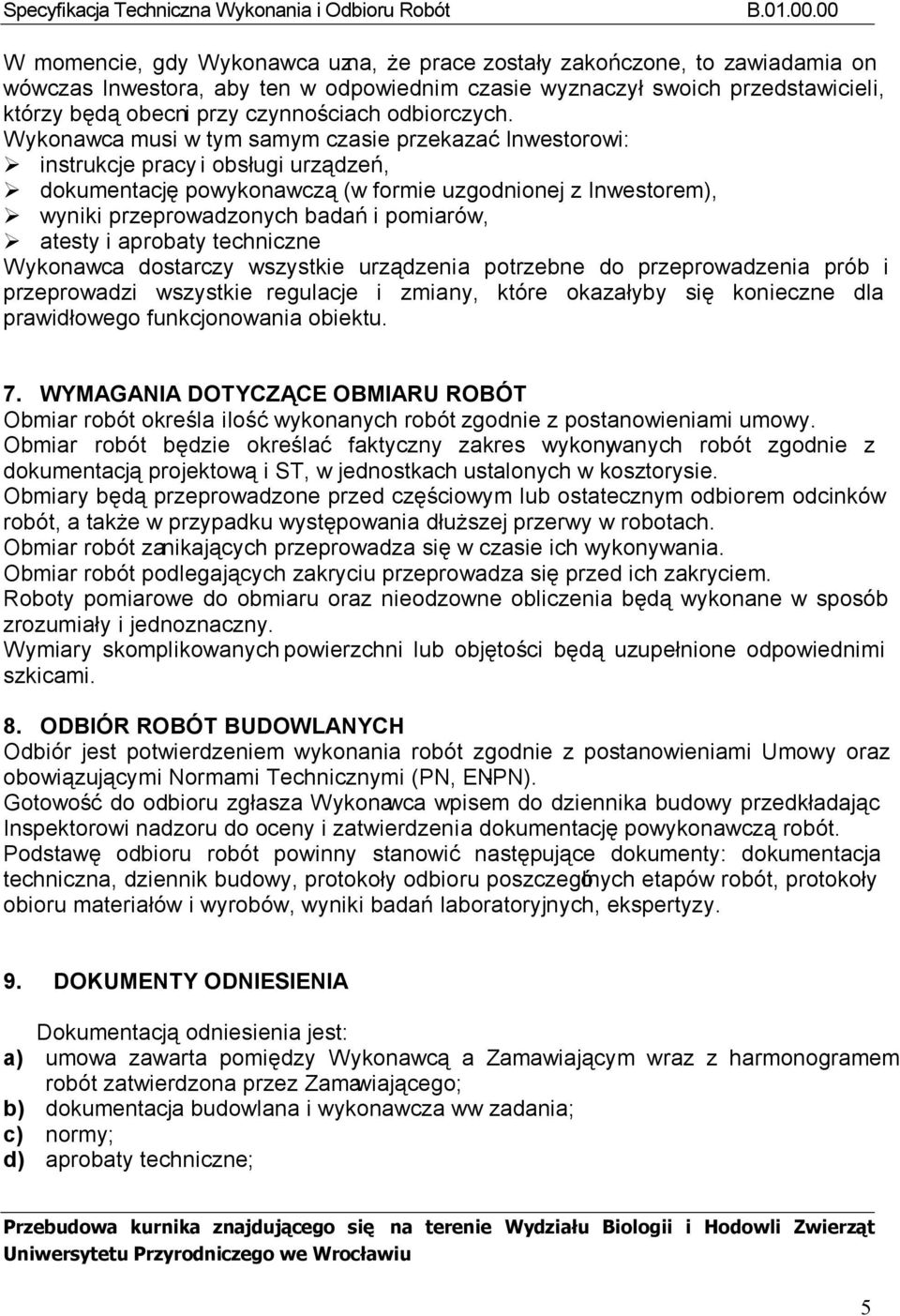

5 W momencie, gdy Wykonawca uzna, że prace zostały zakończone, to zawiadamia on wówczas Inwestora, aby ten w odpowiednim czasie wyznaczył swoich przedstawicieli, którzy będą obecni przy czynnościach odbiorczych. Wykonawca musi w tym samym czasie przekazać Inwestorowi: instrukcje pracy i obsługi urządzeń, dokumentację powykonawczą (w formie uzgodnionej z Inwestorem), wyniki przeprowadzonych badań i pomiarów, atesty i aprobaty techniczne Wykonawca dostarczy wszystkie urządzenia potrzebne do przeprowadzenia prób i przeprowadzi wszystkie regulacje i zmiany, które okazałyby się konieczne dla prawidłowego funkcjonowania obiektu. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach ustalonych w kosztorysie. Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami. 8. ODBIÓR ROBÓT BUDOWLANYCH Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, EN-PN). Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając Inspektorowi nadzoru do oceny i zatwierdzenia dokumentację powykonawczą robót. Podstawę odbioru robót powinny stanowić następujące dokumenty: dokumentacja techniczna, dziennik budowy, protokoły odbioru poszczególnych etapów robót, protokoły obioru materiałów i wyrobów, wyniki badań laboratoryjnych, ekspertyzy. 9. DOKUMENTY ODNIESIENIA Dokumentacją odniesienia jest: a) umowa zawarta pomiędzy Wykonawcą a Zamawiającym wraz z harmonogramem robót zatwierdzona przez Zamawiającego; b) dokumentacja budowlana i wykonawcza ww zadania; c) normy; d) aprobaty techniczne; 5

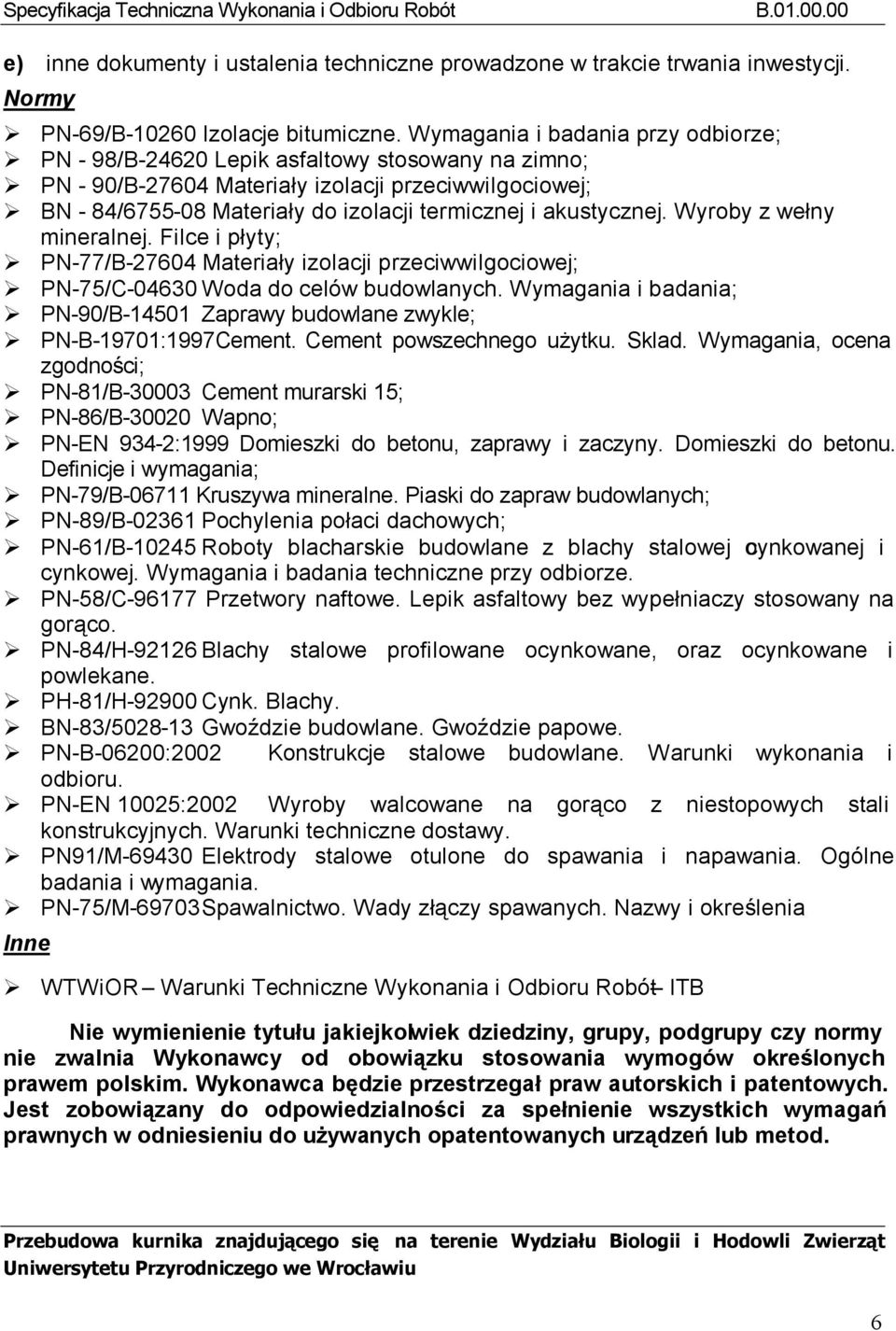

6 e) inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji. Normy PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze; PN - 98/B Lepik asfaltowy stosowany na zimno; PN - 90/B Materiały izolacji przeciwwilgociowej; BN - 84/ Materiały do izolacji termicznej i akustycznej. Wyroby z wełny mineralnej. Filce i płyty; PN-77/B Materiały izolacji przeciwwilgociowej; PN-75/C Woda do celów budowlanych. Wymagania i badania; PN-90/B Zaprawy budowlane zwykle; PN-B-19701:1997Cement. Cement powszechnego użytku. Sklad. Wymagania, ocena zgodności; PN-81/B Cement murarski 15; PN-86/B Wapno; PN-EN 934-2:1999 Domieszki do betonu, zaprawy i zaczyny. Domieszki do betonu. Definicje i wymagania; PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych; PN-89/B Pochylenia połaci dachowych; PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-58/C Przetwory naftowe. Lepik asfaltowy bez wypełniaczy stosowany na gorąco. PN-84/H Blachy stalowe profilowane ocynkowane, oraz ocynkowane i powlekane. PH-81/H Cynk. Blachy. BN-83/ Gwoździe budowlane. Gwoździe papowe. PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. PN-EN 10025:2002 Wyroby walcowane na gorąco z niestopowych stali konstrukcyjnych. Warunki techniczne dostawy. PN91/M Elektrody stalowe otulone do spawania i napawania. Ogólne badania i wymagania. PN-75/M Spawalnictwo. Wady złączy spawanych. Nazwy i określenia Inne WTWiOR Warunki Techniczne Wykonania i Odbioru Robót ITB Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 6

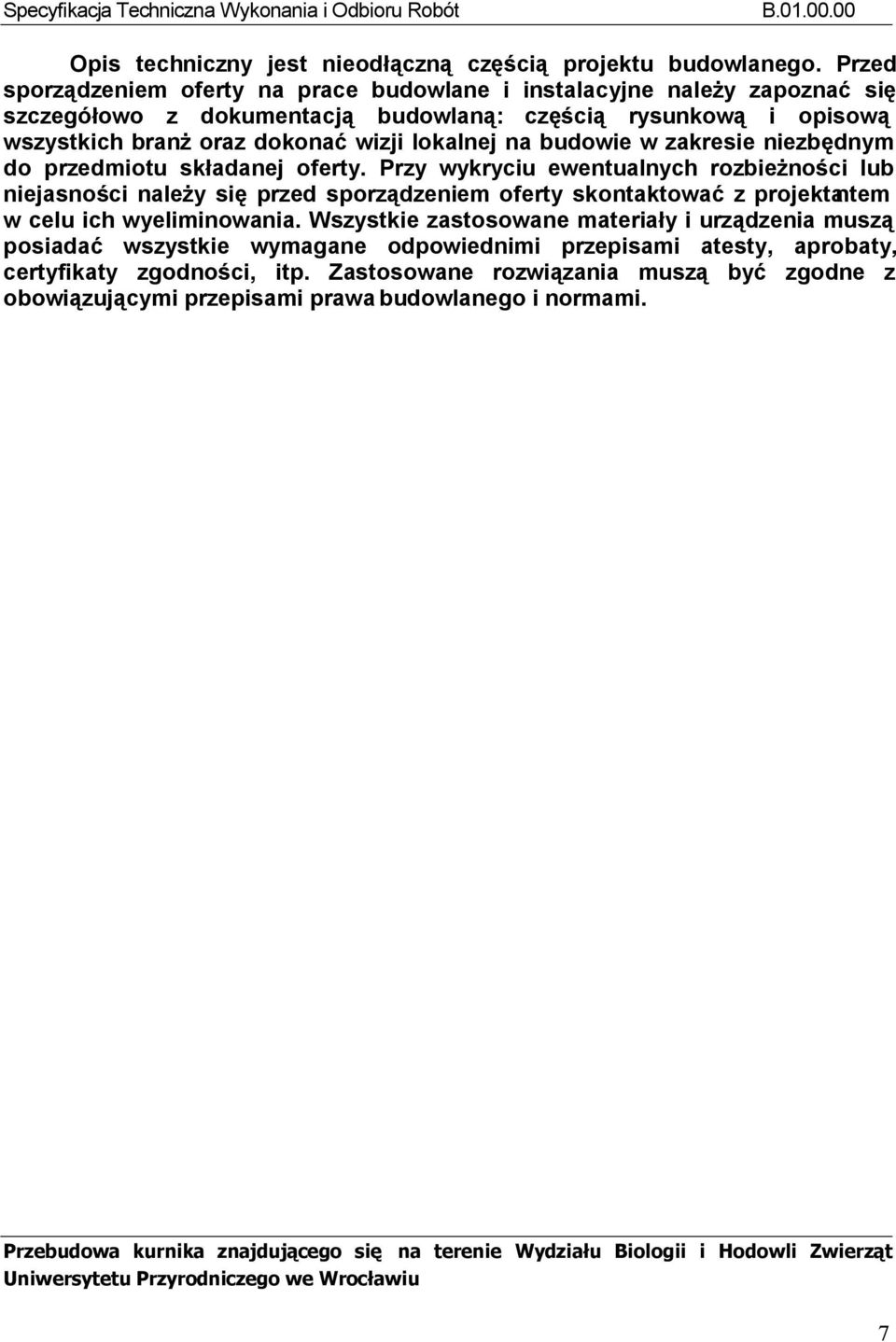

7 Opis techniczny jest nieodłączną częścią projektu budowlanego. Przed sporządzeniem oferty na prace budowlane i instalacyjne należy zapoznać się szczegółowo z dokumentacją budowlaną: częścią rysunkową i opisową wszystkich branż oraz dokonać wizji lokalnej na budowie w zakresie niezbędnym do przedmiotu składanej oferty. Przy wykryciu ewentualnych rozbieżności lub niejasności należy się przed sporządzeniem oferty skontaktować z projektantem w celu ich wyeliminowania. Wszystkie zastosowane materiały i urządzenia muszą posiadać wszystkie wymagane odpowiednimi przepisami atesty, aprobaty, certyfikaty zgodności, itp. Zastosowane rozwiązania muszą być zgodne z obowiązującymi przepisami prawa budowlanego i normami. 7
