1 DNP CYFROWA DRUKARKA FOTOGRAFICZNA DP-DS620 DP-DS620 (A) Instrukcja obsługi sterownika drukarki Dla systemu Windows 7, 8 27 lutego 2015 Wer

2 Środki ostrożności Przed użyciem drukarki należy dokładnie przeczytać instrukcję obsługi w celu zapewnienia prawidłowego użycia drukarki. Należy pamiętać, że zawartość była zgodna z normami w momencie przygotowania sekcji instrukcji obsługi poświęconej bezpieczeństwu, z użyciem i środkami ostrożności włącznie. Modyfikacje Ze względu na bezpieczeństwo produktu zabrania się modyfikowania drukarki DP-DS620/DP- DS620 (A), sterownika drukarki DP-DS620/DP-DS620 (A) i zawartości dysku CD. Prawa autorskie Prawa autorskie, prawa do znaków towarowych i inne prawa własności intelektualnej, które są związane z dokumentami i programami dołączonymi do tego projektu, stanowią własność firmy. i innych właścicieli praw. Zabrania się kopiowania i użycia tych elementów bez zgody firmy., chyba że jest to dozwolone przez obowiązujące prawo. Microsoft i Windows są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach. LEADTOOLS Copyright (C) 2008 LEAD Technologies, Inc. Informacje o miejscu docelowym produktu W Stanach Zjednoczonych nie można odsprzedawać ani używać drukarki DP-DS620 bez numeru miejsca docelowego (A).

3 Spis treści Rozdział 1 Instalacja Przygotowanie drukarki i komputera Instalacja pakietu sterowników Instalacja sterownika drukarki Instalacja sterowników dla nieokreślonych urządzeń 9 Rozdział 2 Właściwości Otwieranie właściwości drukarki Funkcje ustawień druku Układ Opcje zaawansowane Papier/jakość Opcja Dopasowywanie kolorów Informacje o drukarce Domyślne wartości ustawień Zarządzanie kolorami Obszar wydruku Orientacja 28 Rozdział 3 Aktualizacja sterownika 29 Rozdział 4 Usuwanie sterownika 36 Główne funkcje dodatkowe z poprzednich modeli Dodano rozmiary papieru (6x4,5) x N, (6x4) x N i (5x3,5) x N (w krajach, w których ma to zastosowanie) Dodano rozmiary (6x4,5) x N, (6x4) x N i (5x3,5) x N w celu zredukowania zużycia taśmy poprzez drukowanie w rozmiarach (6x4,5), (6x4) i (5x3,5) przy użyciu funkcji druku z przewijaniem taśmy. Szczegółowe informacje zawiera sekcja Ustawienie rozmiaru papieru (6x4) x n w rozdziale Opcje zaawansowane. Dodano informacje o drukarce Dodano funkcję informacji o drukarce w celu wyświetlania na ekranie sterownika na przykład informacji o drukarce oraz stanu/liczby drukowanych kopii. Szczegółowe informacje zawiera rozdział Informacje o drukarce. Dodano ustawienia języka Dodano funkcję zmiany języka wyświetlania dla następujących ustawień druku: Opcje zaawansowane funkcje drukarki, Option (Opcja), Color Adjustment (Dopasowywanie kolorów) i Printer Info (Informacje o drukarce). Szczegółowe informacje zawiera rozdział Opcja.

4 Rozdział 1 Instalacja Procedura instalacji Procedura instalacji składa się z trzech kroków. Szczegóły każdego kroku przedstawiono poniżej. Przygotuj drukarkę i komputer 1.1 Przygotowanie drukarki i komputera At this point, the USB cable is not yet connected. Zainstaluj pakiet sterowników W tym momencie kabel USB nie jest jeszcze podłączony. 1.2 Instalacja pakietu sterowników Insert the included CD into the disk drive, and then install the driver package. Włóż dołączony dysk CD do napędu, a następnie zainstaluj pakiet sterowników. Zainstaluj sterownik drukarki Instalacja sterownika drukarki USB cable On Kabel USB Wł. Podłącz kabel USB, włącz drukarkę i zainstaluj sterownik drukarki. Po zakończeniu instalacji uruchom ponownie komputer. 1

5 1.1 Przygotowanie drukarki i komputera Upewnij się, że drukarka DP-DS620 DS620 jest wyłączona. Przygotuj kabel USB. W tym momencie nie używaj jeszcze kabla USB do połączenia drukarki z komputerem. Zaloguj się do systemu Windows jako administrator. Poniższy opis zakłada, że operacje są wykonywane z uprawnieniami administratora. 1.2 Instalacja pakietu sterowników Włóż dołączony dysk CD do napędu. Otwórz Eksploratora Windows, a następnie kliknij odpowiedni napęd. (Jeśli Autoodtwarzanie jest włączone, wybierz opcję Open folder (Otwórz folder), aby wyświetlić pliki przy użyciu Eksploratora Windows.) Jeśli Autoodtwarzanie jest włączone w systemie Windows 8, zostanie wyświetlony komunikat Tap to choose what happens with this disk ( Dotknij, aby określić, jaka akcja będzie wykonywana dla tego dysku ). Kliknij komunikat i wybierz opcję Open folder to view files Windows Explorer ( Otwórz folder, aby wyświetlić pliki w Eksploratorze Windows ). Wybierz jeden z następujących ę folderów na dołączonej płycie CD. *Wybierz folder w zależności od środowiska użycia. Windows 7... Napęd CD: DP-DS620_Driver 7 Windows 8... Napęd CD: DP-DS620_Driver 8 Rysunek 1.1 Folder z pakietem sterowników 2

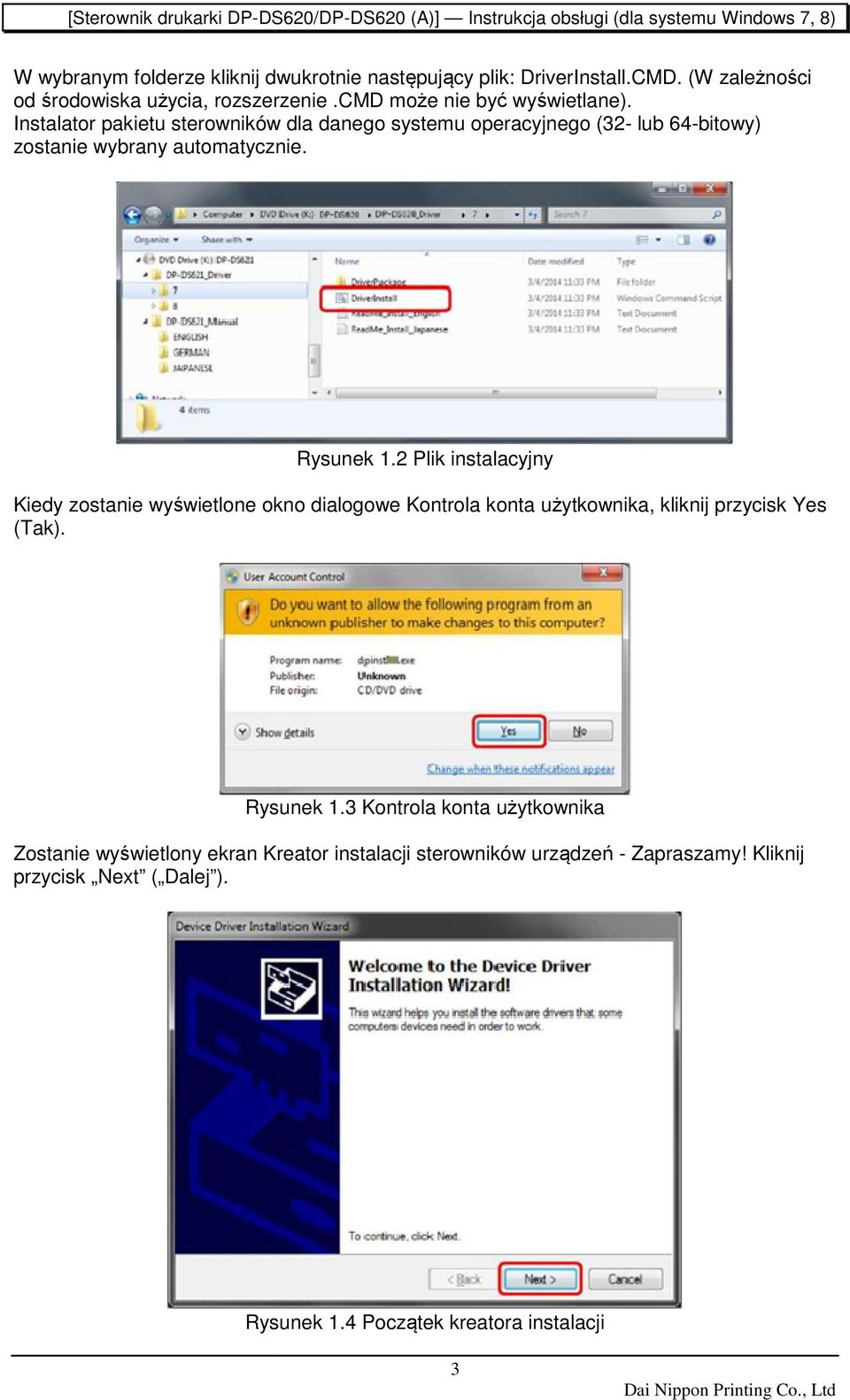

6 W wybranym folderze kliknij dwukrotnie następujący plik: DriverInstall.CMD. (W zależności od środowiska użycia, rozszerzenie.cmd może nie być wyświetlane). Instalator pakietu sterowników dla danego systemu operacyjnego (32- lub 64-bitowy) zostanie wybrany automatycznie. Rysunek 1.2 Plik instalacyjny Kiedy zostanie wyświetlone wietlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Yes (Tak). Rysunek 1.3 Kontrola konta użytkownika Zostanie wyświetlony wietlony ekran Kreator instalacji sterowników urządzeń - Zapraszamy! Kliknij przycisk Next ( Dalej ). Rysunek 1.4 Początek kreatora instalacji 3

7 Kliknij przycisk Install (I) ( Instaluj ), kiedy zostanie wyświetlony wietlony ekran potwierdzenia zabezpieczeń systemu Windows. Rysunek 1.5.i Potwierdzenie zabezpieczeń systemu Windows Rozpocznie się instalacja pakietu sterowników. Poczekaj na zakończenie instalacji. Zostanie wyświetlony wietlony ekran Kończenie pracy Kreatora instalacji sterowników urządzeń. Kliknij przycisk Finish (Zakończ). Rysunek 1.4 Kończenie pracy kreatora instalacji 4

8 1.3 Instalacja sterownika drukarki Za pomocą kabla USB połącz drukarkę z komputerem, a następnie włącz drukarkę DP- DS620. Po rozpoznaniu drukarki rozpocznie się instalacja sterownika. *Informacje o połączeniu zawiera instrukcja obsługi drukarki DP-DS620. Po rozpoczęciu ciu instalacji sterownika następujący komunikat pojawi się ę na pasku zadań: Installing device driver software ( Instalowanie oprogramowania owania sterownika urządzenia ). W systemie Windows 8 ten komunikat nie jest wyświetlany. Przejdź ź do strony 7. Rysunek 1.7 Komunikat o instalacji sterownika Jeśli klikniesz ten komunikat, zostanie wyświetlony wietlony ekran Instalowanie oprogramowania sterownika przedstawiający stan instalacji sterownika. Kliknięcie przycisku Zamknij powoduje zamknięcie tego ekranu. Rysunek 1.8 Instalowanie oprogramowania sterownika *Informacje o opcji Skip obtaining driver software from Windows Update ( Pomiń uzyskiwanie oprogramowania sterownika z witryny Windows Update ) Jeśli system operacyjny jest skonfigurowany do uzyskania oprogramowania sterownika z witryny Windows Update, instalacja może zająć pewien czas, ponieważ ż proces wyszukuje najpierw sterowniki z witryny Windows Update. Możesz skrócić czas ukończenia instalacji, możesz pominąć uzyskiwanie oprogramowania sterownika z witryny Windows Update. (Czas ukończenia instalacji może się różnić w zależności od systemu operacyjnego). W oknie dialogowym Instalowanie oprogramowania sterownika kliknij opcję Skip obtaining driver software from Windows Update ( Pomiń uzyskiwanie oprogramowania sterownika z witryny Windows Update ). Rysunek 1.9 Opcja umożliwiająca pominięcie uzyskiwania oprogramowania sterownika z witryny Windows Update 5

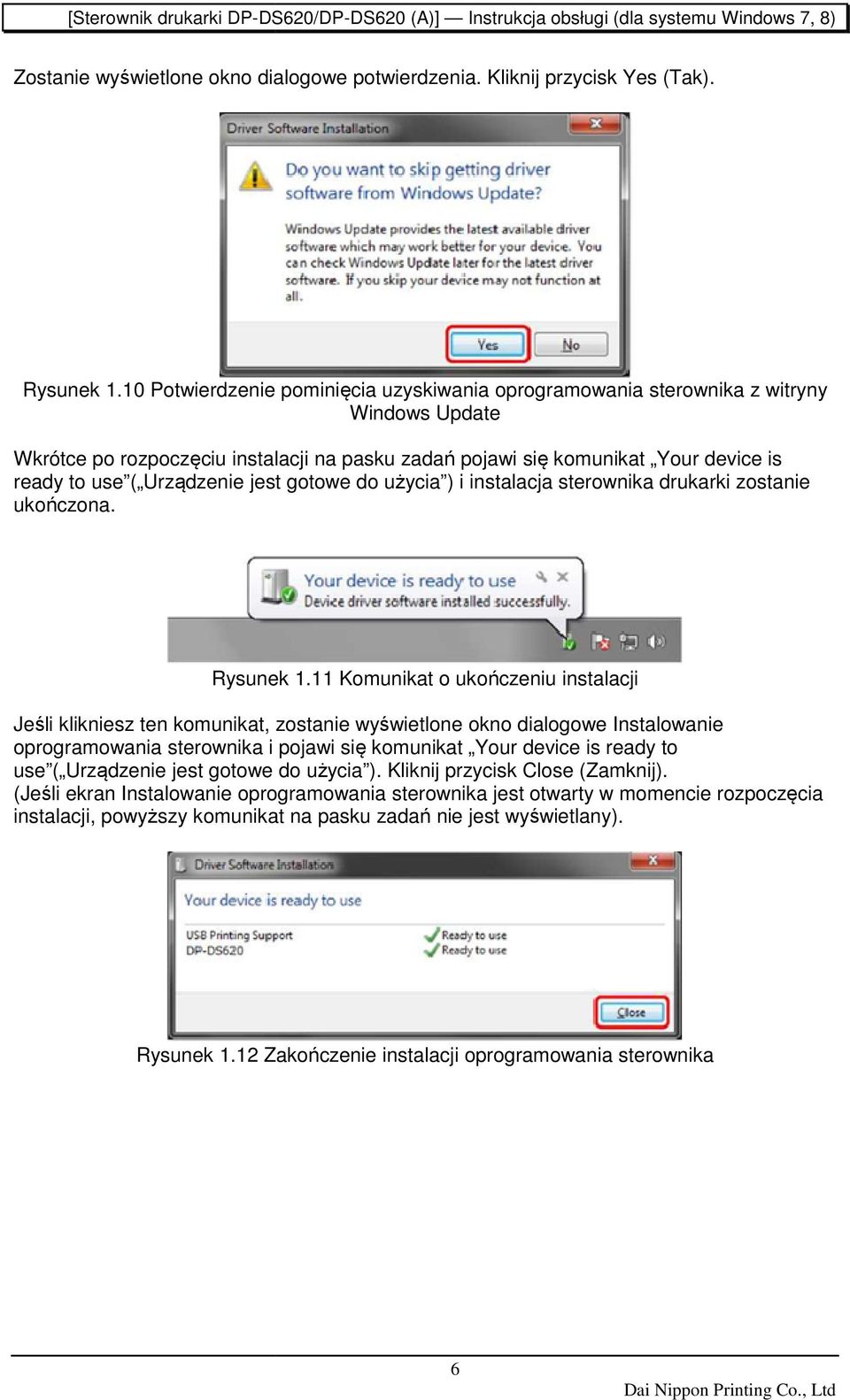

9 Zostanie wyświetlone wietlone okno dialogowe potwierdzenia. Kliknij przycisk Yes (Tak). Rysunek 1.10 Potwierdzenie pominięcia uzyskiwania oprogramowania sterownika z witryny Windows Update Wkrótce po rozpoczęciu ciu instalacji na pasku zadań pojawi się komunikat Your device is ready to use ( Urządzenie jest gotowe do użycia ) i instalacja sterownika drukarki zostanie ukończona. Rysunek 1.11 Komunikat o ukończeniu instalacji Jeśli klikniesz ten komunikat, zostanie wyświetlone okno dialogowe Instalowanie oprogramowania sterownika i pojawi się komunikat Your device is ready to use ( Urządzenie jest gotowe do użycia ). Kliknij przycisk Close (Zamknij). (Jeśli ekran Instalowanie oprogramowania sterownika jest otwarty w momencie rozpoczęcia instalacji, powyższy komunikat na pasku zadań nie jest wyświetlany). Rysunek 1.12 Zakończenie instalacji oprogramowania sterownika 6

10 Kliknij kolejno przycisk Start i pozycję Control Panel ( Panel sterowania ), aby otworzyć Panel sterowania. W systemie Windows 8 kliknij prawym przyciskiem myszy ekran startowy. W prawym dolnym rogu wybierz opcję All Apps (Wszystkie aplikacje), a następnie pozycję ę Panel sterowania. W Panelu sterowania kliknij ikonę View devices and printers ( Wyświetl urządzenia i drukarki ). Rysunek 1.13 Panel sterowania W oknie Urządzenia i drukarki upewnij się, że widoczna jest ikona DP-DS620. DS620. Uwaga: W przypadku systemu Windows 8, gdy drukarka jest w trybie offline (drukarka nie jest włączona i połączona), ikona DP-DS620 nie jest wyświetlana. Instalacja sterownika drukarki DP-DS620 została ukończona. Rysunek 1.14 Ekran Urządzenia i drukarki Po zakończeniu instalacji sterownika drukarki należy zawsze uruchomić ć ponownie komputer. 7

11 Jeśli nie była możliwa prawidłowa instalacja sterownika drukarki DP-DS620, DS620, na pasku zadań jest wyświetlany następujący ę komunikat: Oprogramowanie sterownika urządzenia nie zostało zainstalowane pomyślnie. Rysunek 1.15 Komunikat wskazujący, że e sterownik nie został zainstalowany Jeśli klikniesz ten komunikat, zostanie wyświetlony wietlony ekran Instalowanie oprogramowania sterownika wraz z komunikatem Device driver software was not successfully installed ( Oprogramowanie sterownika urządzenia nie zostało zainstalowane pomyślnie ). Kliknij przycisk Close (Zamknij). (Jeśli ekran Instalowanie oprogramowania sterownika jest otwarty w momencie rozpoczęcia instalacji, powyższy komunikat na pasku zadań nie jest wyświetlany). Jeśli sterownik nie został zainstalowany prawidłowo, zapoznaj się z kolejną sekcją, 1.4 Instalacja sterowników dla nieokreślonych urządzeń, a następnie zainstaluj sterownik drukarki. Rysunek 1.16 Jeśli sterownik nie został prawidłowo zainstalowany 8

12 1.4 Instalacja sterowników dla nieokreślonych urządzeń Jeśli podłączysz drukarkę ę do komputera przed zainstalowaniem pakietu sterowników, urządzenie zostanie utworzone w sekcji Unspecified ( Nieokreślone ) w oknie Devices and Printers (Urządzenia i drukarki). W takim przypadku użyj poniższej metody w celu zainstalowania sterownika drukarki. Poniższej metody użyj też ż w celu zainstalowania sterownika drukarki, jeśli użyto standardowej procedury instalacji (instalacja pakietu sterowników, podłączenie drukarki, a następnie zainstalowanie sterownika drukarki), ale sterownik nie został prawidłowo zainstalowany, a urządzenie zostało utworzone w sekcji Unspecified ( Nieokreślone ). 1. Instalacja pakietu sterowników Jeśli pakiet sterowników nie został jeszcze zainstalowany, zainstaluj go zgodnie z procedurą przedstawioną ą w sekcji 1.2 Instalacja pakietu sterowników. Podczas instalacji pakietu sterowników zostanie automatycznie wykonana instalacja sterownika drukarki dla nieokreślonego urządzenia. 2. Instalacja sterownika dla nieokreślonego urządzenia W oknie Devices and Printers (Urządzenia i drukarki) kliknij prawym przyciskiem myszy ikonę Photo Printer ( Drukarka fotograficzna ) w sekcji Unspecified (Nieokreślone). Kliknij w menu opcję ę Troubleshoot ( Rozwiązywanie problemów ). Rysunek 1.17 Drukarka fotograficzna w sekcji Unspecified (Nieokreślone) 9

13 Zostanie wyświetlony wietlony ekran Install a driver for this device (Zainstaluj sterownik dla tego urządzenia). Kliknij opcję ę Apply this fix ( Zastosuj poprawkę ). Komputer wyszuka automatycznie sterownik, a następnie zainstaluje go. Rysunek 1.18 Stosowanie poprawki Jeśli sterownik zostanie zainstalowany, pojawi się komunikat Troubleshooting has completed ( Rozwiązywanie zywanie problemów zostało ukończone ). Kliknij opcję Close the troubleshooter ( Zamknij narzędzie do rozwiązywania problemów ), aby zamknąć okno narzędzia do rozwiązywania zywania problemów. Rysunek 1.19 Kończenie rozwiązywania problemów 10

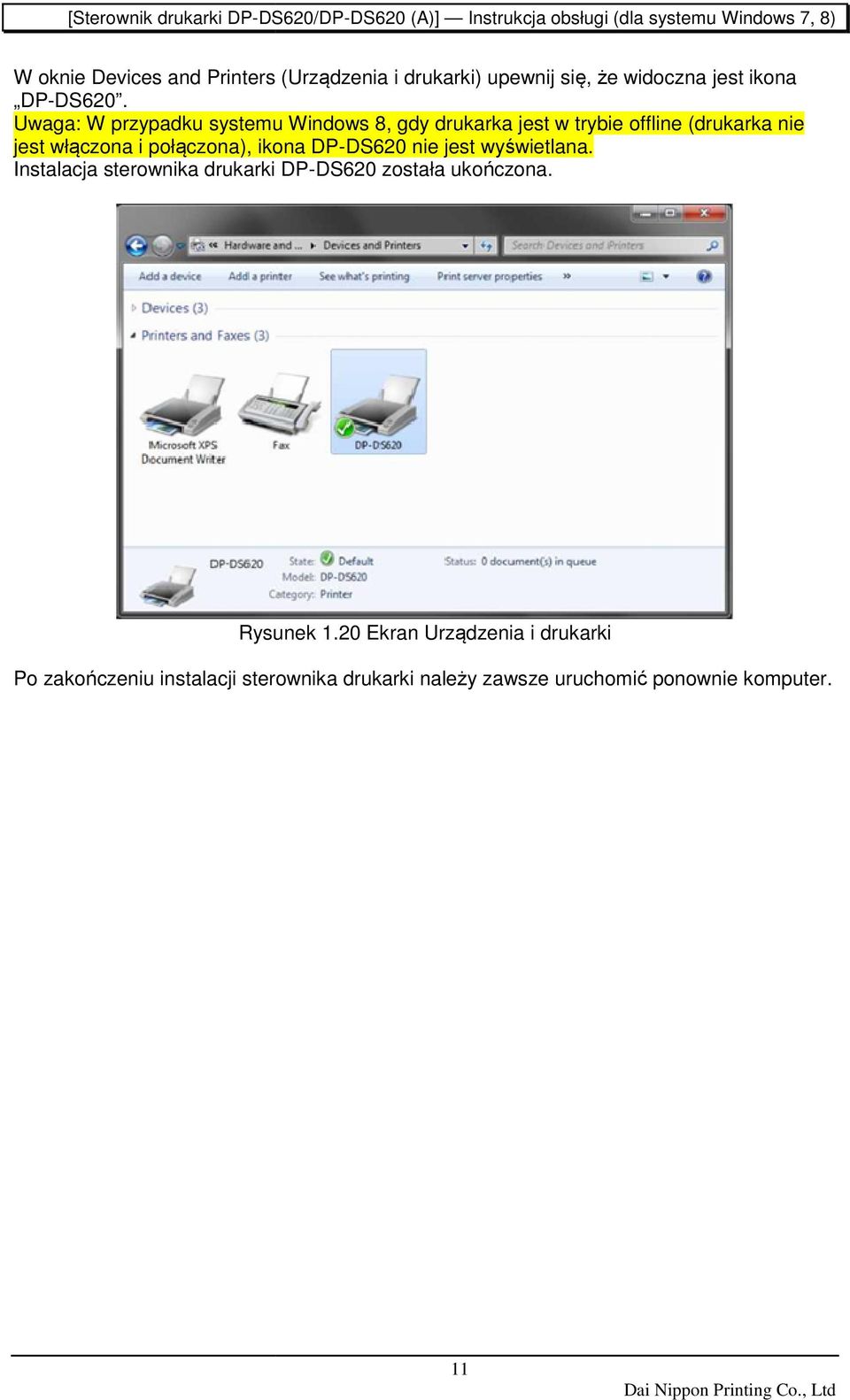

14 W oknie Devices and Printers (Urządzenia i drukarki) upewnij się, że widoczna jest ikona DP-DS620. Uwaga: W przypadku systemu Windows 8, gdy drukarka jest w trybie offline (drukarka nie jest włączona i połączona), ikona DP-DS620 nie jest wyświetlana. Instalacja sterownika drukarki DP-DS620 została ukończona. Rysunek 1.20 Ekran Urządzenia i drukarki Po zakończeniu instalacji sterownika drukarki należy zawsze uruchomić ć ponownie komputer. 11

15 Rozdział 2 Właściwości W oknie Właściwości sterownika drukarki DP-DS620 można skonfigurować różne ustawienia drukarki. Przed dokonaniem zmiany ustawień upewnij się, że e dobrze rozumiesz ich znaczenie. Aby użyć właściwości, zaloguj się jako administrator. W zależności od używanej aplikacji, należy wykonać ć tę ę operację z poziomu ustawień drukowania aplikacji. 2.1 Otwieranie właściwości drukarki 1. Kliknij kolejno przycisk Start i pozycję Control Panel ( Panel sterowania ), aby otworzyć Panel sterowania. W systemie Windows 8 kliknij prawym przyciskiem myszy ekran startowy, kliknij opcję All Apps ( Wszystkie aplikacje ), a następnie pozycję Control Panel ( Panel sterowania ), aby otworzyć Panel sterowania. 2. W Panelu sterowania kliknij opcję View devices and printers ( Wyświetl urządzenia i drukarki ), aby otworzyć ć ekran Urządzenia i drukarki. 12

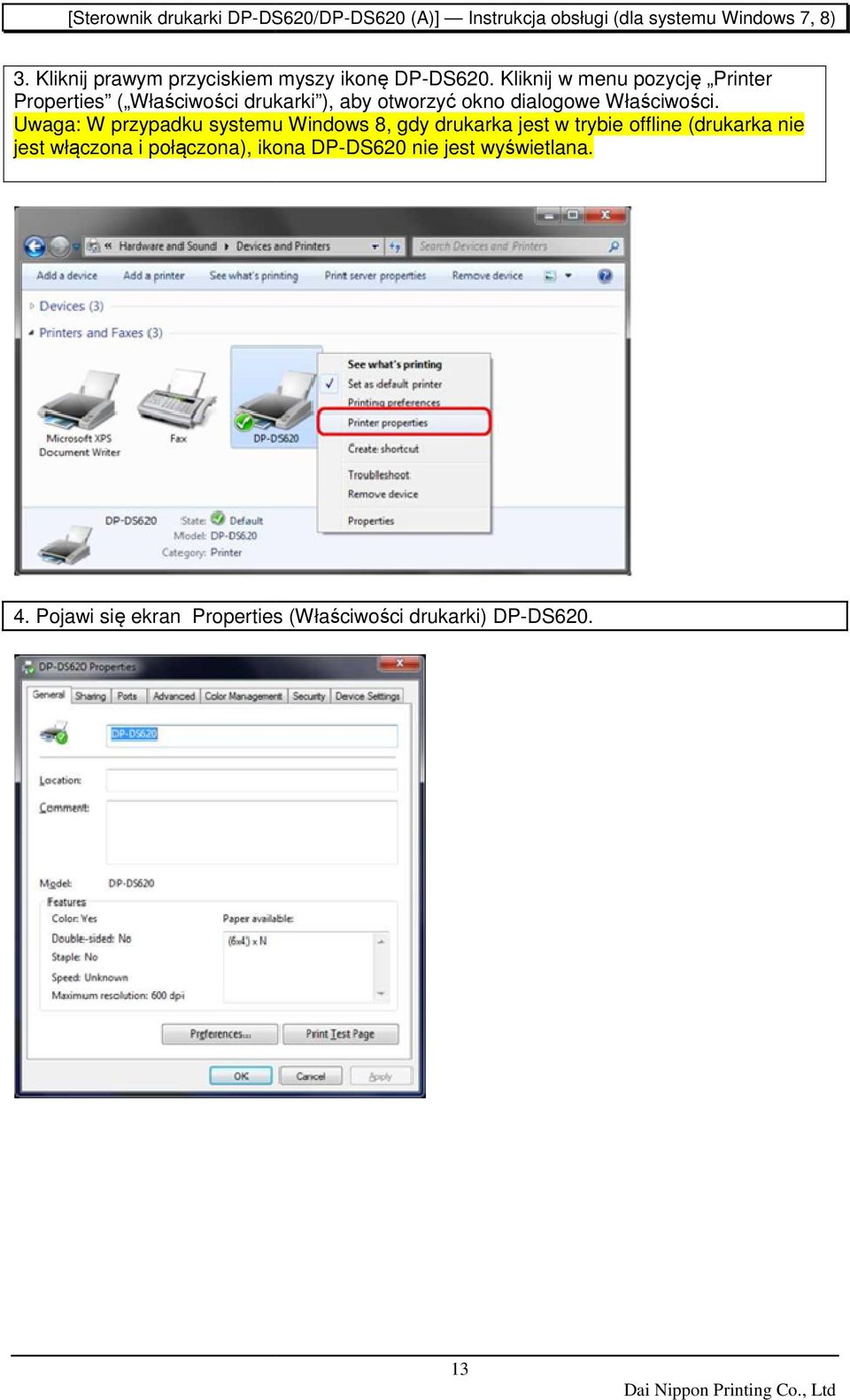

16 3. Kliknij prawym przyciskiem myszy ikonę DP-DS620. DS620. Kliknij w menu pozycję Printer Properties ( Właściwości drukarki ), aby otworzyć okno dialogowe Właściwości. Uwaga: W przypadku systemu Windows 8, gdy drukarka jest w trybie offline (drukarka nie jest włączona i połączona), ikona DP-DS620 nie jest wyświetlana. 4. Pojawi się ekran Properties (Właściwości drukarki) DP-DS

17 2.2 Funkcje ustawień ń druku Wybranie ustawień podstawowych na ekranie Właściwości umożliwia zmianę różnych ustawień druku Układ Rysunek Karta Layout (Układ) Orientation (Orientacja) Ustaw orientację druku: Portrait (Pionowa) lub Landscape (Pozioma). Szczegółowe informacje zawiera sekcja 2.6 Orientacja. Page Order (Kolejność stron) Określ w aplikacji kolejność drukowania stron w przypadku wielu kopii obrazu. Przykład: Kolejność drukowania Nr 1 Nr 2 Nr 3 Od początku do końca Od końca do początku Pages per Sheet (Stron na arkusz) Ustaw drukowanie określonej wielkości podziału. W większości sytuacji ustaw wartość 1. Przykład: Wielkość podziału 1 podział 4 podziały 9 podziałów 14

18 2.2.2 Opcje zaawansowane Kliknięcie przycisku Advanced (Zaawansowane) na karcie Layout (Układ) umożliwia skonfigurowanie różnych opcji zaawansowanych. Rysunek Advanced settings (Ustawienia zaawansowane) Rysunek Karta Advanced options (Opcje zaawansowane) Paper Size (Rozmiar papieru) Określ rozmiar papieru. Dopasuj rozmiar papieru do rozmiaru nośnika w drukarce. Ustawiając rozmiar papieru, można włączyć ustawienia układu wielokrotnego. Szczegółowe informacje znajdują się w kolejnych sekcjach. Copy Count (Liczba kopii) Możesz wybrać liczbę ę kopii drukowanego obrazu. Print Quality (Jakość wydruku) Określ rozdzielczość. Print quality (Jakość wydruku) Funkcja High-speed (Duża szybkość) Drukowanie w trybie dużej szybkości High-quality (Wysoka jakość) Drukowanie w trybie wysokiej jakości ICM Method (Metoda ICM) ICM Method (Metoda ICM) ICM Disabled (ICM wyłączone) ICM Handled by Host System (ICM obsługiwane przez system hosta) ICM Handled by Printer (ICM obsługiwane przez drukarkę) Funkcja Zsynchronizowane z opcją Color Adjustment Disabled (Dopasowywanie kolorów wyłączone) na karcie Option (Opcja). Zsynchronizowane z opcją Color Adjustment ICM (ICM dopasowywania kolorów) na karcie Option (Opcja). Zarządzanie kolorami przy użyciu sterownika. Po wybraniu tej opcji działanie jest identyczne jak w przypadku opcji ICM Handled by Host System (ICM obsługiwane przez system hosta). ICM Intent (Cel ICM) Ustaw metodę renderowania podczas korzystania z funkcji ICM. Profil ICC należy zawsze ustawić na Pictures (Obrazy). Nie należy używać innych ustawień. 15

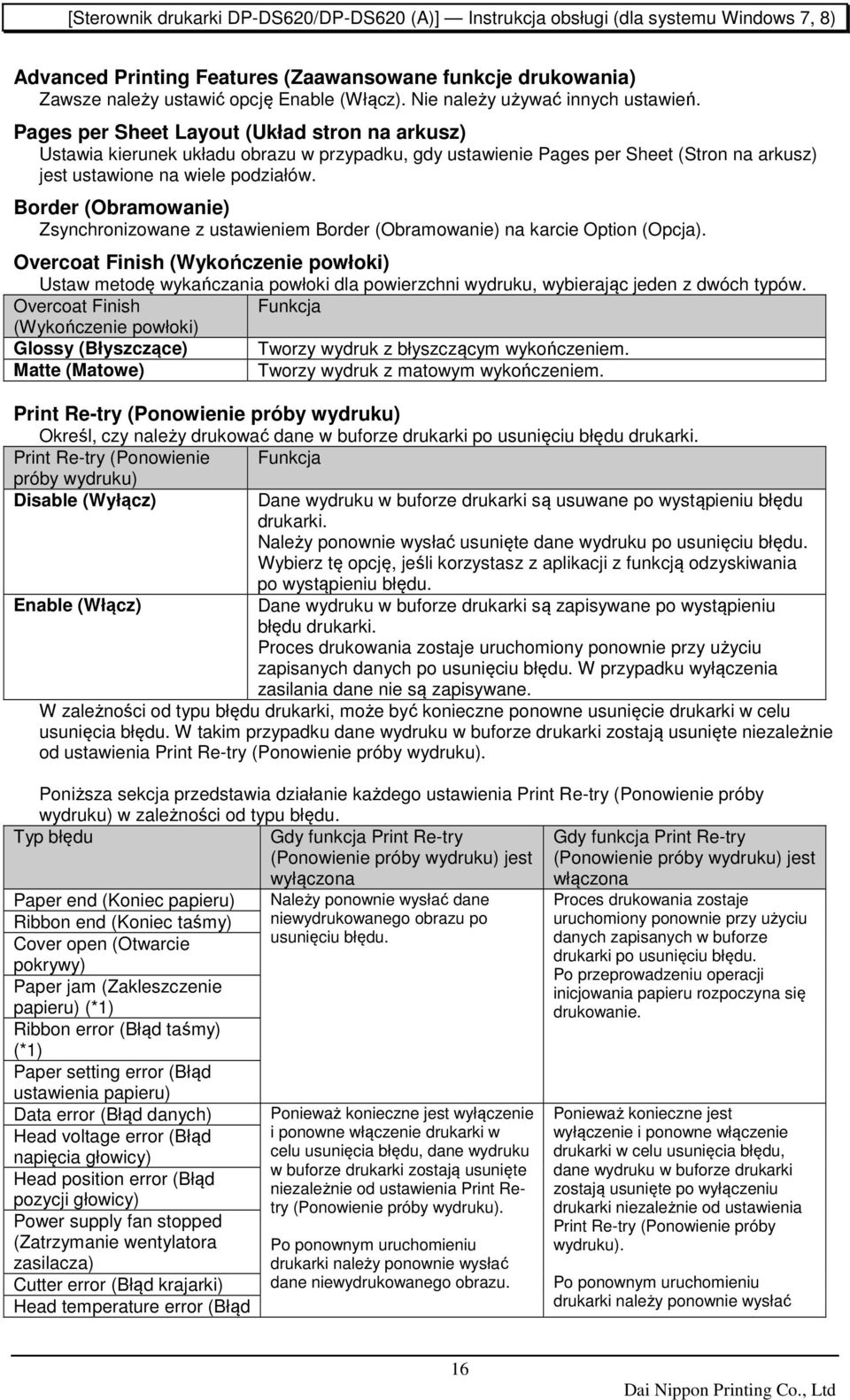

19 Advanced Printing Features (Zaawansowane funkcje drukowania) Zawsze należy ustawić opcję Enable (Włącz). Nie należy używać innych ustawień. Pages per Sheet Layout (Układ stron na arkusz) Ustawia kierunek układu obrazu w przypadku, gdy ustawienie Pages per Sheet (Stron na arkusz) jest ustawione na wiele podziałów. Border (Obramowanie) Zsynchronizowane z ustawieniem Border (Obramowanie) na karcie Option (Opcja). Overcoat Finish (Wykończenie powłoki) Ustaw metodę wykańczania powłoki dla powierzchni wydruku, wybierając jeden z dwóch typów. Overcoat Finish Funkcja (Wykończenie powłoki) Glossy (Błyszczące) Tworzy wydruk z błyszczącym wykończeniem. Matte (Matowe) Tworzy wydruk z matowym wykończeniem. Print Re-try (Ponowienie próby wydruku) Określ, czy należy drukować dane w buforze drukarki po usunięciu błędu drukarki. Print Re-try (Ponowienie Funkcja próby wydruku) Disable (Wyłącz) Dane wydruku w buforze drukarki są usuwane po wystąpieniu błędu drukarki. Należy ponownie wysłać usunięte dane wydruku po usunięciu błędu. Wybierz tę opcję, jeśli korzystasz z aplikacji z funkcją odzyskiwania po wystąpieniu błędu. Enable (Włącz) Dane wydruku w buforze drukarki są zapisywane po wystąpieniu błędu drukarki. Proces drukowania zostaje uruchomiony ponownie przy użyciu zapisanych danych po usunięciu błędu. W przypadku wyłączenia zasilania dane nie są zapisywane. W zależności od typu błędu drukarki, może być konieczne ponowne usunięcie drukarki w celu usunięcia błędu. W takim przypadku dane wydruku w buforze drukarki zostają usunięte niezależnie od ustawienia Print Re-try (Ponowienie próby wydruku). Poniższa sekcja przedstawia działanie każdego ustawienia Print Re-try (Ponowienie próby wydruku) w zależności od typu błędu. Typ błędu Gdy funkcja Print Re-try (Ponowienie próby wydruku) jest wyłączona Gdy funkcja Print Re-try (Ponowienie próby wydruku) jest włączona Paper end (Koniec papieru) Ribbon end (Koniec taśmy) Cover open (Otwarcie pokrywy) Paper jam (Zakleszczenie papieru) (*1) Ribbon error (Błąd taśmy) (*1) Paper setting error (Błąd ustawienia papieru) Data error (Błąd danych) Head voltage error (Błąd napięcia głowicy) Head position error (Błąd pozycji głowicy) Power supply fan stopped (Zatrzymanie wentylatora zasilacza) Cutter error (Błąd krajarki) Head temperature error (Błąd Należy ponownie wysłać dane niewydrukowanego obrazu po usunięciu błędu. Ponieważ konieczne jest wyłączenie i ponowne włączenie drukarki w celu usunięcia błędu, dane wydruku w buforze drukarki zostają usunięte niezależnie od ustawienia Print Retry (Ponowienie próby wydruku). Po ponownym uruchomieniu drukarki należy ponownie wysłać dane niewydrukowanego obrazu. Proces drukowania zostaje uruchomiony ponownie przy użyciu danych zapisanych w buforze drukarki po usunięciu błędu. Po przeprowadzeniu operacji inicjowania papieru rozpoczyna się drukowanie. Ponieważ konieczne jest wyłączenie i ponowne włączenie drukarki w celu usunięcia błędu, dane wydruku w buforze drukarki zostają usunięte po wyłączeniu drukarki niezależnie od ustawienia Print Re-try (Ponowienie próby wydruku). Po ponownym uruchomieniu drukarki należy ponownie wysłać 16

20 temperatury głowicy) dane niewydrukowanego obrazu. Media temperature error (Błąd temperatury nośnika) RFID module error (Błąd modułu RFID) System error (Błąd systemu) *1: Kiedy drukarka zatrzyma się w wyniku błędu, skorzystaj z instrukcji obsługi drukarki, aby wyeliminować przyczynę błędu papieru lub taśmy. 2inch cut (Cięcie 2 cale) Określa, czy należy rozciąć papier na wiele arkuszy o długości 2 cali w przypadku użycia określonego rozmiaru papieru. 2inch cut (Cięcie 2 cale) Funkcja Disable (Wyłącz) Enable (Włącz) Cięcie zgodnie z normalnym obrazem. Cięcie z długością 2 cali, przez co rozmiar 6 x 4 zostaje podzielony na dwa arkusze, a rozmiar 6 x 8 na cztery arkusze. 17

21 < Układ wielokrotny > W przypadku użycia nośnika w rozmiarze 5 x 7, 6 x 8 lub 6 x 9 można utworzyć układ z dwoma obrazami. Ustawienia układu wielokrotnego można włączyć, ustawiając rozmiar papieru w sterowniku drukarki. Poniższa sekcja przedstawia rozmiary obrazu. Ustawienia układu Ustawienie rozmiaru papieru w sterowniku (5x3,5) x 2 (5x3,5) x N PR (3,5x5) x 2 PR (3,5x5) x N (6x4) x 2 (6x4) x N PR (4x6) x 2 PR (4x6) x N (6x4,5) x 2 (6x4,5) x N PR (4,5x6) x 2 PR (4,5x6) x N Kierunek papieru Długość x wysokość rozmiaru papieru (mm) Pionowy (131,1x 92,1) x 2 Poziomy (92,1x 131,1) x 2 Pionowy (92,1x 131,1) x 2 Poziomy (131,1x 92,1) x 2 Pionowy (156,1x105,0) x 2 Poziomy (105,0x156,1) x 2 Pionowy (105,0x156,1) x 2 Poziomy (156,1x105,0) x 2 Pionowy (156,1x117,3) x 2 Poziomy (117,3x156,1) x 2 Pionowy (117,3x156,1) x 2 Poziomy (156,1x117,3) x 2 Używany nośnik 5x7 6x8 6x9 Układ wielokrotny jest tworzony w przypadku spełnienia następujących warunków. 1. Ustaw rozmiar nośnika nika 5 x 7, 6 x 8 lub 6 x 9 w drukarce. 2. Ustaw rozmiar papieru w sterowniku drukarki na jeden z powyższych rozmiarów. 3. Wyślij wiele obrazów z aplikacji. Uwaga: Ponieważ operacja jest wykonywana przez zadanie wydruku, wielokrotny układ jest tworzony w przypadku, gdy w pojedynczym zadaniu istnieje wiele obrazów. Aby utworzyć układ z tym samym obrazem, wyślij tę samą liczbę ę obrazów co wartość ustawienia liczby arkuszy. Drukarka obsługuje dwa obrazy jednocześnie i wycinana papier po wysunięciu. Obrazy o tym samym rozmiarze na jednym arkuszu Układ 2 obrazów: zestaw x 2 Wycinanie po wysunięciu papieru 18

22 < Ustawienie rozmiaru papieru (6x4) x N > Jeśli ustawisz rozmiar papieru (6 x 4) x N podczas drukowania rozmiaru 6 x 4 na nośniku o rozmiarze 6 x 8, druk zostanie zoptymalizowany w celu zredukowania zużycia taśmy. Ponadto jeśli ustawisz rozmiar papieru (5x3,5) x N lub (6x4,5) x N podczas drukowania rozmiaru 5 x 3,5 na nośniku niku o rozmiarze 5 x 7 lub podczas drukowania rozmiaru 6 x 4,5 na nośniku o rozmiarze 6 x 9, druk także zostanie zoptymalizowany w celu zredukowania zużycia taśmy. Powyższe operacje mają ą zastosowanie wyłącznie do drukarki DP-DS620. W przypadku wybrania rozmiaru (6x4) x N na drukarce DP-DS620 DS620 (A), drukowanie odbywa się identycznie jak w przypadku rozmiaru (6x4) x 2 bez przewijania taśmy. Dotyczy to również użycia rozmiaru (5x3,5) x 2 lub (6x4,5) x 2 nawet w przypadku wybrania ustawienia (5x3,5) x N lub (6x4,5) x N. Poniższa sekcja przedstawia różnice w zużyciu taśmy w przypadku wybrania rozmiaru papieru (6x4), (6x4) x 2 lub (6x4) x N. (6x4) (6x4) x 2 (6x4) x N Podczas jednokrotnego drukowania jednego arkusza w rozmiarze 6 x 4 Podczas dwukrotnego drukowania jednego arkusza w rozmiarze 6 x 4 *Po wydrukowaniu taśma jest przewijana i dostosowywana do następnej pozycji drukowania. *Po wydrukowaniu pierwszego arkusza taśma jest przewijana i zostaje wydrukowany drugi arkusz. Podczas jednokrotnego drukowania dwóch arkuszy w rozmiarze 6 x 4 *Dwa arkusze są drukowane jednocześnie w układzie wielokrotnym. *Dwa arkusze są drukowane jednocześnie w układzie wielokrotnym. 19

23 Podczas jednokrotnego drukowania jednego arkusza w rozmiarze 6 x 4, a następnie jednokrotnego drukowania dwóch arkuszy w rozmiarze 6 x 4 *W przypadku drugiego i trzeciego arkusza dwa arkusze są drukowane jednocześnie w układzie wielokrotnym. *Po wydrukowaniu pierwszego arkusza taśma jest przewijana i zostaje wydrukowany drugi arkusz i kolejne. *Ponadto po wydrukowaniu taśma jest przewijana i dostosowywana do następnej pozycji drukowania. 20

24 < Przykład użycia aplikacji > W tym przykładzie jest używany Eksplorator Windows. Krok 1. W Eksploratorze Windows zaznacz dwa lub więcej obrazów. Następnie kliknij opcję Print ( Drukuj ). Krok 4. Ustaw opcję ę Orientacja na wartość Pionowa i kliknij przycisk Advanced.. ( Zaawansowane ). Krok 2. Zaznacz pole wyboru Fit picture to frame ( Dopasuj obraz do ramki ) i kliknij przycisk Options... ( Opcje ). Krok 5. Ustaw rozmiar papieru zgodnie z ustawieniem układu wielokrotnego. Kliknij dwukrotnie przycisk OK, aby zamknąć okna dialogowe z kroków 5 i 4. Select 2 or more images Zaznacz dwa lub więcej obrazów Krok 3. Kliknij opcję Printer Properties ( Właściwości drukarki ). Krok 6. Kliknij przycisk Print (Drukuj). 21

25 2.2.3 Papier/jakość Rysunek Karta Paper/Quality (Papier/jakość) Color (Kolor) Ustaw opcję ę Color (Kolor). Nie używaj trybu czarno-białego Opcja Rysunek Karta Option (Opcja) Rysunek Ustawienie Sharpness (Ostrość) Border (Obramowanie) 22

26 Określ obramowanie dla wydruku. (Zaznacz pole wyboru obramowania). Opcja jest zsynchronizowana z opcją Border Enable/Disable (Obramowanie włączone/wyłączone) w oknie ustawień zaawansowanych. 23

27 Sharpness (Ostrość) Przetwarzanie ostrości przy użyciu jednego z 11 etapów (Rysunek ). W przypadku ustawienia 0 (Default) (0 (Domyślne)) ostrość nie jest przetwarzana. Przesunięcie w stronę minusa (-) powoduje rozmycie obrazu, a przesunięcie w stronę plusa (+) wyostrzenie obrazu. Color Adjustment (Dopasowywanie kolorów) None (Brak) Opcja jest zsynchronizowana z opcją ICM Method (Metoda ICM) w oknie ustawień zaawansowanych. Jeśli to pole wyboru zostanie zaznaczone, funkcja ICM i karta Color Adjustment (Dopasowywanie kolorów) zostaną wyłączone, a sterownik drukarki nie będzie przeprowadzać dopasowywania kolorów. Handled by Driver (Obsługiwane przez sterownik) Jeśli to pole wyboru zostanie zaznaczone, funkcja ICM zostanie wyłączona, a funkcja Dopasowywanie kolorów zostanie włączona. Wynik będzie stosowany do wartości dopasowania następujących elementów: Gamma, Brightness (Jasność), Contrast (Kontrast) i Chroma (Kolory). ICM Opcja jest zsynchronizowana z opcją ICM Method (Metoda ICM) w oknie ustawień zaawansowanych (ICM Handled by Host System (ICM obsługiwane przez system hosta)). Jeśli to pole wyboru zostanie zaznaczone, sterownik będzie zarządzać kolorami. ICM & Driver (ICM i sterownik) Jeśli to pole wyboru zostanie zaznaczone, funkcje ICM (zarządzanie kolorami) i Dopasowywanie kolorów zostaną włączone. Language (Język) Zmiana języka wyświetlania dla następujących elementów: Opcje zaawansowane funkcje drukarki, Option (Opcja), Color Adjustment (Dopasowywanie kolorów) i Printer Info (Informacje o drukarce). Wybrany język zostanie uaktywniony, kiedy ustawienia druku zostaną wyświetlone następnym razem. [Dostępne języki] Japoński Angielski (US) Francuski (Francja) Niemiecki (Niemcy) Rosyjski (Rosja) Hiszpański (Hiszpania) Koreański Chiński (Chiny) Chiński (Tajwan) Jeśli środowisko systemu operacyjnego odpowiada jednemu z powyższych ustawień, domyślny język wyświetlania będzie zgodny z odpowiednim krajem. Jeśli środowisko systemu operacyjnego nie odpowiada żadnemu z powyższych ustawień, domyślnym językiem wyświetlania będzie język angielski. Aby użyć języka innego niż język systemu operacyjnego, należy zainstalować następującą czcionkę dla odpowiedniego języka. Język Japoński Angielski (US) Francuski (Francja) Niemiecki (Niemcy) Rosyjski (Rosja) Hiszpański (Hiszpania) Koreański Chiński (Chiny) Meiryo Segoe UI Segoe UI Segoe UI Segoe UI Segoe UI Malgun Gothic Microsoft YaHei Czcionka 24

28 Chiński (Tajwan) Microsoft JhengHei About (Informacje) Wyświetlenie wersji sterownika. 25

29 2.2.5 Dopasowywanie kolorów Jeśli pole wyboru Handled by Driver (Obsługiwane przez sterownik) zostanie zaznaczone na karcie Option (Opcja), wartości dopasowania z karty Color Adjustment (Dopasowywanie kolorów) będą stosowane do obrazu. Rysunek Karta Color Adjustment (Dopasowywanie kolorów) Poniższa sekcja przedstawia zakresy ustawień na karcie Color Adjustment (Dopasowywanie kolorów). Pozycja Wartość dostosowania dostosowania Gamma -100 (ciemne) do 100 (jasne) ( 0 oznacza brak dostosowania, Y2,0 do 0,5) Umożliwia dostosowanie gęstości półtonów obrazu. Zwiększenie wartości gamma powoduje rozjaśnienie półtonów. Pole wyboru Sync (Synchronizacja) Zaznaczone: ustawienie RGB na tę samą wartość. Niezaznaczone: ustawienie RGB na inne wartości. Brightness -100 (ciemne) do 100 (jasne) ( 0 oznacza brak dostosowania) (Jasność) Umożliwia dostosowanie jasności obrazu. Zwiększenie wartości jasności powoduje rozjaśnienie całego obrazu. Pole wyboru Sync (Synchronizacja) Zaznaczone: ustawienie RGB na tę samą wartość. Niezaznaczone: ustawienie RGB na inne wartości. Contrast (Kontrast) -100 (niski) do 100 (wysoki) ( 0 oznacza brak dostosowania) Umożliwia dostosowanie kontrastu obrazu. Zwiększenie wartości kontrastu powoduje zwiększenie różnicy między jasnymi i ciemnymi obszarami. Pole wyboru Sync (Synchronizacja) Zaznaczone: ustawienie RGB na tę samą wartość. Niezaznaczone: ustawienie RGB na inne wartości. Chroma (Kolory) -100 (niski) do 100 (wysoki) ( 0 oznacza brak dostosowania) Umożliwia dostosowanie kolorów obrazu. 26

30 2.2.6 Informacje o drukarce Wyświetlanie informacji o drukarce. Rysunek Karta Printer Information (Informacje o drukarce) Rysunek Ekran wyświetlany po załadowaniu nieprawidłowego nośnika Poniższa sekcja przedstawia informacje wyświetlane na karcie Printer Info (Informacje o drukarce). Wyświetlany element Media Info (Informacje o nośniku) Printer Status (Stan drukarki) Szczegóły Ten obszar przedstawia na przykład rozmiar i pozostałą ą liczbę arkuszy, jaką można zadrukować przy użyciu taśmy w drukarce. * Informacje o nośniku nie są wyświetlane wietlane w przypadku załadowania typu nośnika, nika, który nie jest obsługiwany przez drukarkę. (Rysunek ) Wyświetla stan drukarki przy użyciu ikon i znaków. Wyświetlana Wyświetlane znaki Stan/reakcja ikona (kolor) Waiting Drukowanie jest możliwe. (Oczekiwanie) (zielony) (niebieski) Printing (Drukowanie) Door open (Otwarte drzwiczki) Drukarka drukuje. Drzwiczki przednie są otwarte. Zamknij drzwiczki przednie. (żółty) (żółty) (żółty) Ribbon end (Koniec taśmy) Paper end (Koniec papieru) Brak taśmy. Załaduj nowy nośnik. (Papier i taśmę ę należy wymieniać razem jako zestaw). Brak papieru. Załaduj nowy nośnik. (Papier i taśmę ę należy wymieniać razem jako zestaw). 27

31 Wyświetlany element Szczegóły Wyświetlana ikona (kolor) (szary) (fioletowy) (pomarańczowy) (pomarańczowy) (pomarańczowy) (czerwony) Wyświetlane znaki Offline Cooling head (Chłodzenie głowicy) Ribbon error (Błąd taśmy) Paper size setting error (Błąd ustawiania rozmiaru papieru) Paper jam (Zakleszczenie papieru) System error (Błąd systemu) Stan/reakcja Nie można rozpoznać drukarki. Połącz drukarkę ę z komputerem, a następnie włącz drukarkę. Trwa chłodzenie głowicy. Poczekaj chwilę. Drukowanie zostanie wznowione automatycznie. Taśma nie jest ustawiona prawidłowa. Załaduj prawidłowo taśmę. Ustawienia drukarki i rozmiar zainstalowanej taśmy nie są zgodne. Sprawdź ź ustawienie rozmiaru papieru i rozmiar taśmy. Wykryto zakleszczenie papieru. Wyjmij papier i załaduj go prawidłowo. Błąd systemu. Uruchom ponownie drukarkę i komputer. Jeśli drukarka nie usunie błędu po ponownym uruchomieniu, skontaktuj się z centrum serwisowym. * Komunikat ostrzeżenia jest wyświetlany wietlany w przypadku załadowania typu nośnika, który nie jest obsługiwany przez drukarkę. (Rysunek ) Total Count (Łączna liczba) Firmware Version (Wersja oprogramowania sprzętowego) Serial No. (Numer seryjny) Color Control Data (Dane sterujące kolorami) Łączna liczba wydrukowanych arkuszy (drukowanie w rozmiarze innym niż 6x4,5, 6x4 lub 5x3,5 jest zliczane jako dwa arkusze). Wersja programu sterującego drukarki. xx.xx wskazuje wersję. DS620A xx.xx (Stany Zjednoczone) DS620 xx.xx (inne kraje) Numer seryjny drukarki. Dane sterujące kolorami drukarki. 28

32 2.3 Domyślne wartości ustawień Poniższa sekcja przedstawia domyślne wartości ustawień (w momencie instalacji). Jeśli ustawienia zostały zmienione, a sterownik drukarki przestał działać działać normalnie, należy przywrócić wartości domyślne, które przedstawiono poniżej. Uwaga: W zależności od dodatku Service Pack systemu operacyjnego lub środowiska użycia, wartości domyślne w momencie instalacji mogą się różnić od przedstawionych w poniższej tabeli. Karta Ustawienie Wartość Orientation (Orientacja) Portrait (Pionowa) Layout (Układ) Front to Back (Od Page Order (Kolejność stron) początku do końca) Pages Per Sheet (Stron na arkusz) 1 Paper/Quality (Papier/jakość) Color (Kolor) Color (Kolor) Border (Obramowanie) Disable (Wyłącz) 0 (Default) (0 Sharpness (Ostrość) (Domyślne)) Option (Opcja) Color Adjustment (Dopasowywanie kolorów) ICM Language setting (Ustawienie języka) English (Angielski) Gamma 0 Color Adjustment Brightness (Jasność) 0 (Dopasowywanie Contrast (Kontrast) 0 kolorów) Chroma (Kolory) 0 Paper/Output Paper Size (Rozmiar papieru) (6x4) x N (Papier/wyjście) Copy Count (Liczba kopii) 1 Print Quality (Jakość wydruku) High-speed Advanced settings (Ustawienia zaawansowane) (Na karcie Layout (Układ) kliknij przycisk Advanced" (Zaawansowane)) Graphic (Grafika) Document options (Opcje dokumentu) Image Color management (Zarządzanie kolorem obrazu) Printer function (Funkcja drukarki) ICM Method (Metoda ICM) ICM Intent (Cel ICM) Advanced Printing Features (Zaawansowane funkcje drukowania) Pages per Sheet Layout (Układ stron na arkusz) Border (Obramowanie) Overcoat Finish (Wykończenie powłoki) Print Re-try (Ponowienie próby wydruku) 2inch cut (Cięcie 2 cale) Tabela 2.3 Domyślne ustawienia drukarki (Duża szybkość) ICM Handled by Host System (ICM obsługiwane przez system hosta) Pictures (Obrazy) Enable (Włącz) Right then Down (W prawo i w dół) Disable (Wyłącz) Glossy (Błyszczące) Enable (Włącz) Disable (Wyłącz) 29

33 2.4 Zarządzanie kolorami Karta Color Management (Zarządzanie kolorami) umożliwia określenie profilu kolorów. Instalator tworzy domyślnie powiązanie z profilem DS620-R0.icc. Krok 1. W oknie właściwości drukarki wybierz kartę ę Color Management (Zarządzanie kolorami), a następnie kliknij przycisk Color Management (Zarządzanie kolorami). Rysunek 2.4 Zarządzanie kolorami Krok 2. Na liście Device (Urządzenie) wybierz pozycję DP-DS620. DS620. The installer associated this file Instalator utworzył powiązanie z tym plikiem 30

34 2.5 Obszar wydruku Poniższa sekcja przedstawia rozmiary obrazu i liczbę punktów generowanych przez ustawienie rozmiaru papieru w sterowniku. Rozmiar papieru Orientacja Rozmiar obrazu (szerokość x wysokość) (cale) (mm) Liczba punktów obrazu (szerokość x wysokość) Duża szybkość (300 x 300 dpi) Wysoka jakość (600 x 600 dpi)*1 (5x3,5) Portrait (5x3,5) x 2 (Pionowa) 5 x 3,5 131,1 x 92, x x 2176 (5x3,5) x N Pozioma 3,5 x 5 92,1 x 131, x x 3096 Portrait (5x5) (Pionowa) 5 x 5 131,1 x 130, x x 3080 Pozioma 5 x 5 130,4 x 131, x x 3096 (6x4) Portrait (6x4) x 2 (Pionowa) 6 x 4 156,1 x 105, x x 2480 (6x4) x N Pozioma 4 x 6 105,0 x 156, x x 3688 (6x4,5) Portrait (6x4,5) x 2 (Pionowa) 6 x 4,5 156,1 x 117, x x 2772 (6x4,5) x N Pozioma 4,5 x 6 117,3 x 156, x x 3688 Portrait (6x6) (Pionowa) 6 x 6 156,1 x 155, x x 3672 Pozioma 6 x 6 155,4 x 156, x x 3688 (5x7) Portrait (Pionowa) 5 x 7 131,1 x 181, x x 4276 Landscape (Pozioma) 7 x 5 181,0 x 131, x x 3096 (6x8) Portrait (Pionowa) 6 x 8 156,1 x 206, x x 4872 Landscape (Pozioma) 8 x 6 206,2 x 156, x x 3688 (6x9) Portrait (Pionowa) 6 x 9 156,1 x 232, x x 5480 Landscape (Pozioma) 9 x 6 232,0 x 156, x x 3688 PR (3,5 x 5) Portrait PR (3,5x5) x 2 (Pionowa) 3,5 x 5 92,1 x 131, x x 3096 PR (3,5x5) x N Pozioma 5 x 3,5 131,1 x 92, x x 2176 Portrait PR (4x6) 4 x 6 105,0 x 156, x x 3688 (Pionowa) PR (4x6) x 2 Landscape PR (4x6) x N 6 x 4 156,1 x 105, x x 2480 (Pozioma) Portrait PR (4,5x6) 4,5 x 6 117,3 x 156, x x 3688 (Pionowa) PR (4,5x6) x 2 Landscape PR (4,5x6) x N 6 x 4,5 156,1 x 117, x x 2772 (Pozioma) *1: Konwersja do rozmiaru 300 x 600 dpi w sterowniku, a następnie wysłanie do drukarki. 31

35 2.6 Orientacja Poniższa tabela przedstawia związek między obrazami wygenerowanymi przez aplikację a wydrukowanymi elementami (kierunek wydruku) zgodnie z ustawieniem orientacji. Wygenerowane obrazy nie stanowią oryginalnego obrazu obróconego przez aplikację, ale zostają powiększone w celu dopasowania do rozmiarów przedstawionych w sekcji 2.5 Obszar wydruku. Oryginaln y obraz Ustawienie sterownika Orientacja Ustawienie papieru (5x3,5) (5x3,5) x 2 (5x3,5) x N (5x5) (6x4) (6x4) x 2 (6x4) x N (6x4,5) (6x4,5) x 2 (6x4,5) x N (6x6) PR (3,5x5) PR (3,5x5) x 2 PR (3,5x5) x N PR (4x6) PR (4x6) x 2 PR (4x6) x N PR (4,5x6) PR (4,5x6) x 2 PR (4,5x6) x N (5x7) (6x8) (6x9) Wygenerowa ny obraz Wydrukowan y element (orientacja wydruku ) Wygenerowa ny obraz Wydrukowan y element (orientacja wydruku ) Wygenerowa ny obraz Wydrukow any element (orientacja wydruku ) Pionowa Pozioma Pionowa Pozioma 32

36 Rozdział 3 Aktualizacja sterownika Podobnie jak w przypadku instalacji, podczas wykonywania tej operacji należy zalogować się jako administrator. 1. Usunięcie sterownika 1) Przed usunięciem sterownika drukarki należy zamknąć wszystkie aplikacje. Ponadto kliknij ikonę drukarki do usunięcia na ekranie Devices and Printers (Urządzenia i drukarki). Upewnij się, że nie ma żadnych dokumentów w kolejce w dolnej części ekranu, a następnie rozpocznij usuwanie sterownika. Uwaga: W przypadku systemu Windows 8, gdy drukarka jest w trybie offline (drukarka nie jest włączona i połączona), ikona DP-DS620 nie jest wyświetlana. Jeśli nie można połączyć się z włączoną drukarką, ą użyj procedury przedstawionej na kolejnej stronie, aby usunąć urządzenie. Rysunek 3.1 Kliknięcie ikony DP-DS620 na ekranie Urządzenia i drukarki 2) Kliknij kolejno przycisk Start i pozycję Control Pane ( Panel sterowania ). W Panelu sterowania kliknij ikonę Devices and Printers ( Urządzenia i drukarki ). Na ekranie Urządzenia i drukarki kliknij prawym przyciskiem myszy drukarkę DP-DS620. Kliknij w menu opcję ę Remove device ( Usuń urządzenie ). W systemie Windows 8 kliknij prawym przyciskiem myszy ekran startowy. W prawym dolnym rogu wybierz opcję All Apps ( Wszystkie aplikacje ), a następnie pozycję Control Panel ( Panel sterowania ). W Panelu sterowania kliknij ikonę Devices and Printers ( Urządzenia i drukarki ). 33

37 Rysunek 3.2 Kliknięcie prawym przyciskiem myszy drukarki DP-DS620 DS620 na ekranie Urządzenia i drukarki 34

38 W przypadku systemu Windows 8, gdy drukarka jest w trybie offline (drukarka nie jest włączona i połączona), ikona DP-DS620 DS620 nie jest wyświetlana. W takich przypadkach użyj poniższej procedury, aby usunąć urządzenie. (i) Kliknij prawym przyciskiem myszy pusty obszar na ekranie Devices and Printers (Urządzenia i drukarki), a następnie wybierz pozycję Device Manager ( Menedżer urządzeń ). Rysunek 3.2 Kliknięcie prawym przyciskiem myszy pustego obszaru na ekranie Urządzenia i drukarki (ii) Kliknij menu Widok i wybierz polecenie Show hidden devices ( Pokaż ż ukryte urządzenia ). Rysunek 3.2.ii Wyświetlanie menu Widok dla ukrytych urządzeń (iii) W sekcji Drukarki kliknij prawym przyciskiem myszy drukarkę DP-DS620 DS620 i wybierz polecenie Uninstall ( Odinstaluj ). Rysunek 3.2.iii Wyświetlanie menu w celu usunięcia drukarki DP-DS620DS620 (iv) Na ekranie Confirm Device Uninstall (Potwierdzanie dezinstalacji urządzenia) kliknij przycisk OK. Rysunek 3.2.iv Confirm Device Uninstall (Ekran Potwierdzanie dezinstalacji) urządzenia 35

39 3) Zostanie wyświetlone wietlone okno dialogowe potwierdzenia usunięcia drukarki. Kliknij przycisk Tak. Rysunek 3.3 Okno dialogowe potwierdzenia usunięcia drukarki 4) Po usunięciu drukarki DP-DS620 DS620 wybierz inną drukarkę (na przykład Faks), a następnie kliknij opcję Print Server Properties ( Właściwości serwera wydruku ) na pasku menu. Rysunek 3.4 Wyświetlanie menu Print Server Properties (Właściwości serwera wydruku) na ekranie Urządzenia i drukarki 36

40 5) Zostanie wyświetlone wietlone okno dialogowe Print Server Properties (Właściwości serwera wydruku). Kliknij kartę Drivers (Sterowniki). Na liście zainstalowanych sterowników drukarek wybierz pozycję DP- DS620 i kliknij przycisk Usuń. Rysunek 3.5 Okno dialogowe Właściwości serwera wydruku 6) Zostanie wyświetlone okno dialogowe Usuwanie pakietu i sterowników. Wybierz opcję Remove driver only ( Usuń tylko sterownik ) i kliknij przycisk OK. Aby usunąć pakiet sterowników, wykonaj procedurę przedstawioną ą w następnej sekcji, 2. Dezinstalacja pakietu sterowników. Rysunek 3.6 Okno dialogowe Remove Driver And Package (Usuwanie pakietu i sterowników) 37

41 7) Zostanie wyświetlone wietlone okno dialogowe potwierdzenia usunięcia sterownika. Kliknij przycisk Yes (Tak). Rysunek 3.7 Okno dialogowe potwierdzenia usunięcia sterownika 8) W oknie dialogowym Server Properties (Właściwości serwera) wydruku potwierdź, że sterownik drukarki DP-DS620 DS620 został usunięty, a następnie kliknij przycisk Close (Zamknij). Po usunięciu sterownika drukarki odinstaluj pakiet sterowników. Rysunek 3.8 Właściwości serwera wydruku 38

42 2. Dezinstalacja pakietu sterowników 1) Kliknij kolejno przycisk Start i pozycję Control Pane ( Panel sterowania ). W Panelu sterowania kliknij opcję ę Uninstall a program ( Odinstaluj program ). W systemie Windows 8 kliknij prawym przyciskiem myszy ekran startowy. W prawym dolnym rogu wybierz kolejno opcję ę All Apps ( Wszystkie aplikacje ) i pozycję ę Control Panel ( Panel sterowania ), a następnie kliknij opcję Uninstall a program ( Odinstaluj program ). Rysunek 3.9 Panel sterowania 2) Zostanie wyświetlony wietlony ekran Odinstaluj lub zmień program. Na liście kliknij dwukrotnie pozycję Windows driver package - Dai Nippon Printing DP-DS620 DS620 (mm/dd/yyyy x.x.x.x) ( Pakiet sterowników systemu Windows - Dai Nippon Printing DP-DS620 DS620 (mm/dd/rrrr x.x.x.x) ). (mm/dd/rrrr to data, x.x.x.x to wersja). Rysunek 3.10 Dezinstalacja programu 39

43 3) Zostanie wyświetlony wietlony ekran Uninstall Driver Package (Dezinstalacja pakietu sterowników). Kliknij przycisk Yes (Tak). Program został odinstalowany. Po odinstalowaniu pakietu sterowników uruchom ponownie komputer. Rysunek 3.11 Potwierdzenie dezinstalacji 3. Instalacja aktualizacji sterownika drukarki Po usunięciu drukarki i sterownika drukarki zainstaluj nowy sterownik drukarki. Procedurę instalacji zawiera Rozdział 1 Instalacja. 4. Ponowne uruchomienie komputera Po zakończeniu instalacji sterownika drukarki należy zawsze uruchomić ć ponownie komputer. (Nie wolno drukować natychmiast po zakończeniu instalacji. Zawsze należy uruchomić ponownie komputer). 40

44 Rozdział 4 Usuwanie sterownika Procedurę usuwania sterownika zawiera Rozdział 3, sekcja 1. Usuwanie sterownika i sekcja 2. Dezinstalacja pakietu sterowników. 41
