1 TRIMBLE GEDO CE Opis systemu

2 Informacje wstępne System Trimble GEDO CE 2.0 to połączenie toromierzy GEDO z instrumentami geodezyjnymi tachimetrem robotycznym Trimble S9 lub odbiornikiem GNSS Trimble R8s/R10. Instrumenty dobierane są w zależności od wymaganych dokładności pomiaru. System GEDO może współpracować również ze skanerem laserowym w celu wydajnego pomiaru skrajni kolejowej. Wszystko to wraz z oprogramowaniem biurowym GEDO Office tworzy kompletne rozwiązanie do pomiarów na torach wszystko od jednego producenta lidera w dziedzinie pomiarów torowych, marki Trimble! Profesjonaliści wybrali GEDO Największe firmy budowlane i geodezyjne w Polsce wybrały system Trimble GEDO jako kompletne rozwiązanie do pracy na torach. Użytkownikami GEDO w Polsce są między innymi: PKP Polskie Linie Kolejowe S.A. Zakład Maszyn Torowych TORPOL S.A. Schweerbau GmbH / SBM Sp. z o. o. Zakład Robót Komunikacyjnych DOM w Poznaniu Sp. z o.o. PORR AUSTRIARAIL GmbH SGG Śląska Grupa Geodezyjna Na świecie system GEDO używany jest przez największe firmy budowlane. Marka Trimble rozpoznawana jest jako lider technologii pomiarów torowych w takich krajach jak: Niemcy, Holandia, Belgia, Austria, Francja, Włochy, Dania, Korea, Chiny, Indie, Australia, USA we wszystkich tych krajach GEDO CE jest powszechnie używane pomiarów przy obsłudze maszyn torowych.

3 1. TRIMBLE GEDO REC Pomiar do projektu System GEDO Rec służy do gromadzenia informacji o istniejącym torze. System składa się z jednego toromierza, tachimetru Trimble serii S oraz kontrolera Trimble TSC3. W procesie pomiaru tachimetr ustawiony na statywie, śledzi poruszający się po szynach toromierz. Operator podczas przejazdu rejestruje trójwymiarową pozycję toromierza w zdefiniowanym układzie współrzędnych, a także wartość szerokości toru i przechyłki. Zamiast tachimetru możliwe jest połączenie toromierza z odbiornikiem Trimble GNSS. Z GEDO Rec operator otrzymuje niezbędne informacje o istniejącym stanie toru, które następnie mogą być przekazane do projektanta. Do opracowania danych pomiarowych w biurze służy program Trimble GEDO Office. OPROGRAMOWANIE GEDO REC kontrolera Trimble TSC3 służy do zarządzania procesem pomiaru w terenie. Kontroluje i rejestruje obserwacje ze wszystkich czujników pomiarowych systemu GEDO Rec, a więc tachimetru lub odbiornika GNSS i toromierza GEDO, w którym rejestrowane są wartości szerokości i przechyłki.

4 Oprogramowanie GEDO Rec to: Pomiar toru w trójwymiarowym układzie współrzędnych Pomiar szerokości i przechyłki Pomiar przytorowych szczegółów terenowych Numeracja i kodowanie punktów Współrzędne XYZ osi, lewego i prawego toku szynowego Rejestracja danych przestrzennych w oparciu o tachimetr lub odbiornik GNSS Różne formaty eksportu danych Opracowanie danych pomiarowych Trimble GEDO Office

5 W skład zestawu GEDO Rec wchodzi: Toromierz pryzmatu Tachimetr Trimble Serii S / Odbiornik Trimble GNSS Kontroler Trimble TSC3 Oprogramowanie GEDO Rec Oprogramowanie biurowe GEDO Office Statyw Komplet baterii, ładowarka Skrzynia transportowa Konstrukcja toromierza Trimble GEDO CE Hamulec Drążek prowadzący toromierza Uchwyt pryzmatu Mocowanie przyrządu pomiarowego Moduł elektroniczny z komunikacją Bluetooth Czujnik szerokości Czujnik przechyłki Rolki 14 mm poniżej główki szyny Moduł szerokości Gniazdo baterii Docisk mechaniczny

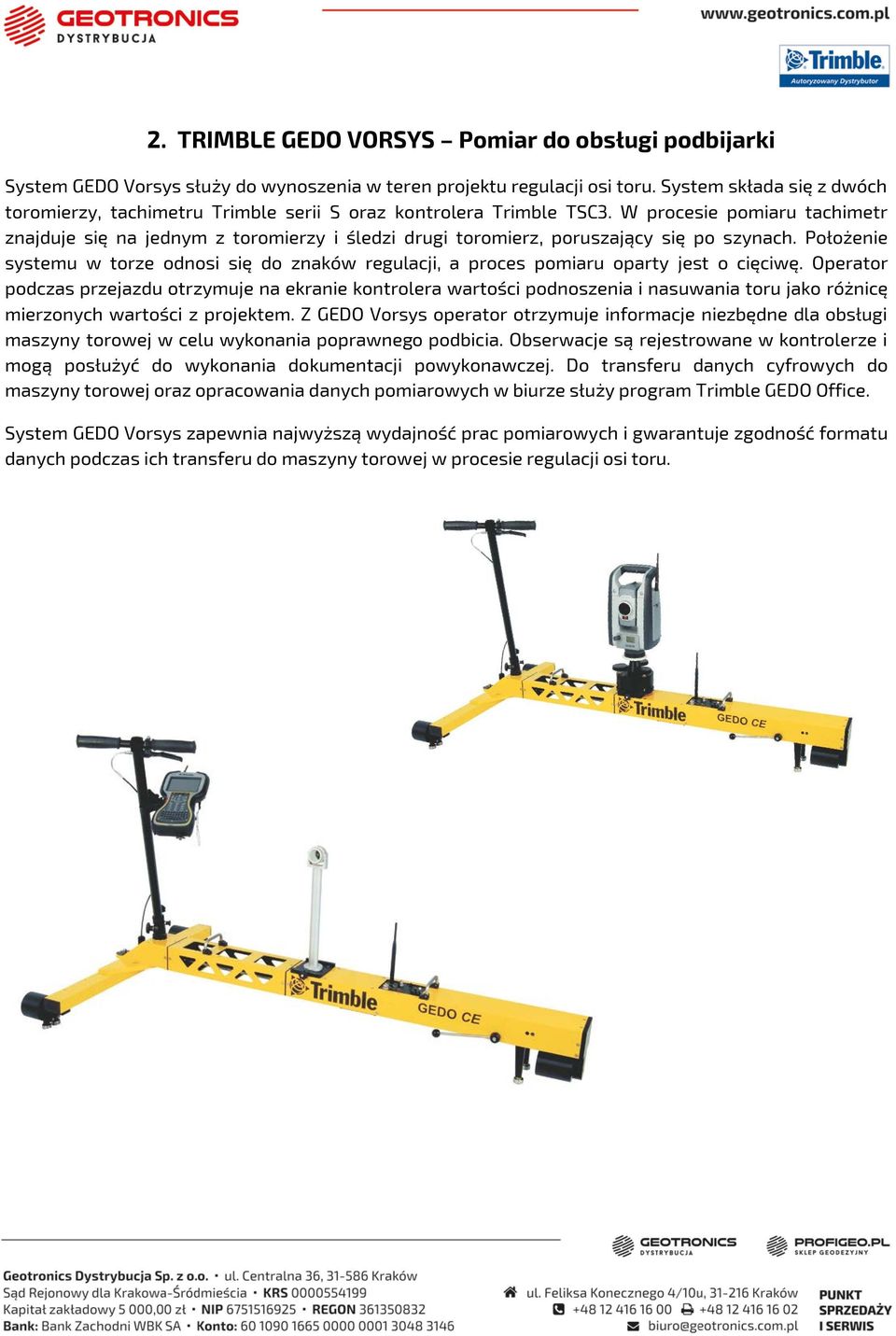

6 2. TRIMBLE GEDO VORSYS Pomiar do obsługi podbijarki System GEDO Vorsys służy do wynoszenia w teren projektu regulacji osi toru. System składa się z dwóch toromierzy, tachimetru Trimble serii S oraz kontrolera Trimble TSC3. W procesie pomiaru tachimetr znajduje się na jednym z toromierzy i śledzi drugi toromierz, poruszający się po szynach. Położenie systemu w torze odnosi się do znaków regulacji, a proces pomiaru oparty jest o cięciwę. Operator podczas przejazdu otrzymuje na ekranie kontrolera wartości podnoszenia i nasuwania toru jako różnicę mierzonych wartości z projektem. Z GEDO Vorsys operator otrzymuje informacje niezbędne dla obsługi maszyny torowej w celu wykonania poprawnego podbicia. Obserwacje są rejestrowane w kontrolerze i mogą posłużyć do wykonania dokumentacji powykonawczej. Do transferu danych cyfrowych do maszyny torowej oraz opracowania danych pomiarowych w biurze służy program Trimble GEDO Office. System GEDO Vorsys zapewnia najwyższą wydajność prac pomiarowych i gwarantuje zgodność formatu danych podczas ich transferu do maszyny torowej w procesie regulacji osi toru.

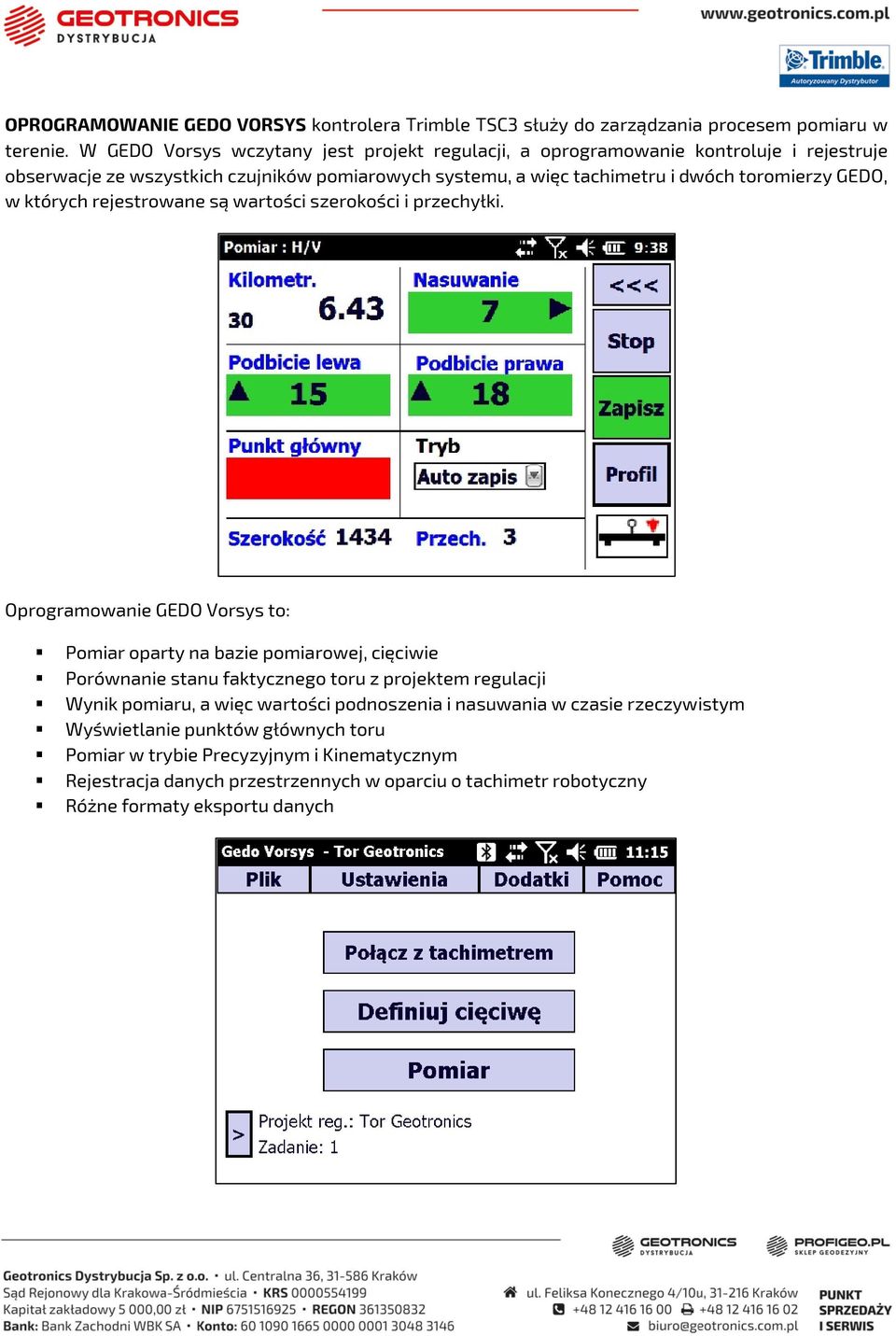

7 OPROGRAMOWANIE GEDO VORSYS kontrolera Trimble TSC3 służy do zarządzania procesem pomiaru w terenie. W GEDO Vorsys wczytany jest projekt regulacji, a oprogramowanie kontroluje i rejestruje obserwacje ze wszystkich czujników pomiarowych systemu, a więc tachimetru i dwóch toromierzy GEDO, w których rejestrowane są wartości szerokości i przechyłki. Oprogramowanie GEDO Vorsys to: Pomiar oparty na bazie pomiarowej, cięciwie Porównanie stanu faktycznego toru z projektem regulacji Wynik pomiaru, a więc wartości podnoszenia i nasuwania w czasie rzeczywistym Wyświetlanie punktów głównych toru Pomiar w trybie Precyzyjnym i Kinematycznym Rejestracja danych przestrzennych w oparciu o tachimetr robotyczny Różne formaty eksportu danych

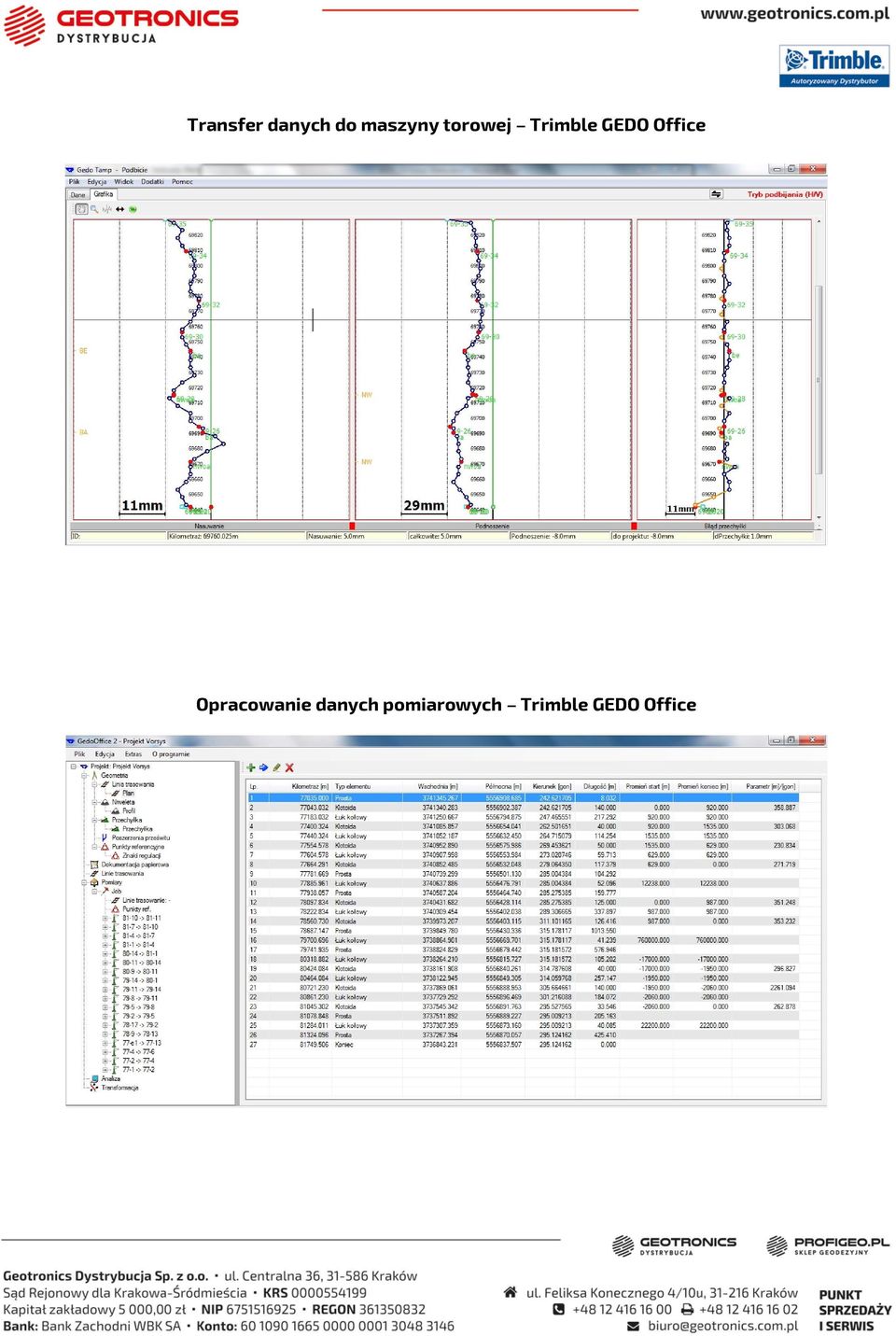

8 Transfer danych do maszyny torowej Trimble GEDO Office Opracowanie danych pomiarowych Trimble GEDO Office

9 W skład zestawu GEDO Vorsys wchodzi: Toromierz pryzmatu Toromierz tachimetru Tachimetr Trimble Serii S Kontroler Trimble TSC3 Oprogramowanie GEDO Vorsys Oprogramowanie biurowe GEDO Office Komplet baterii, ładowarka Skrzynie transportowe

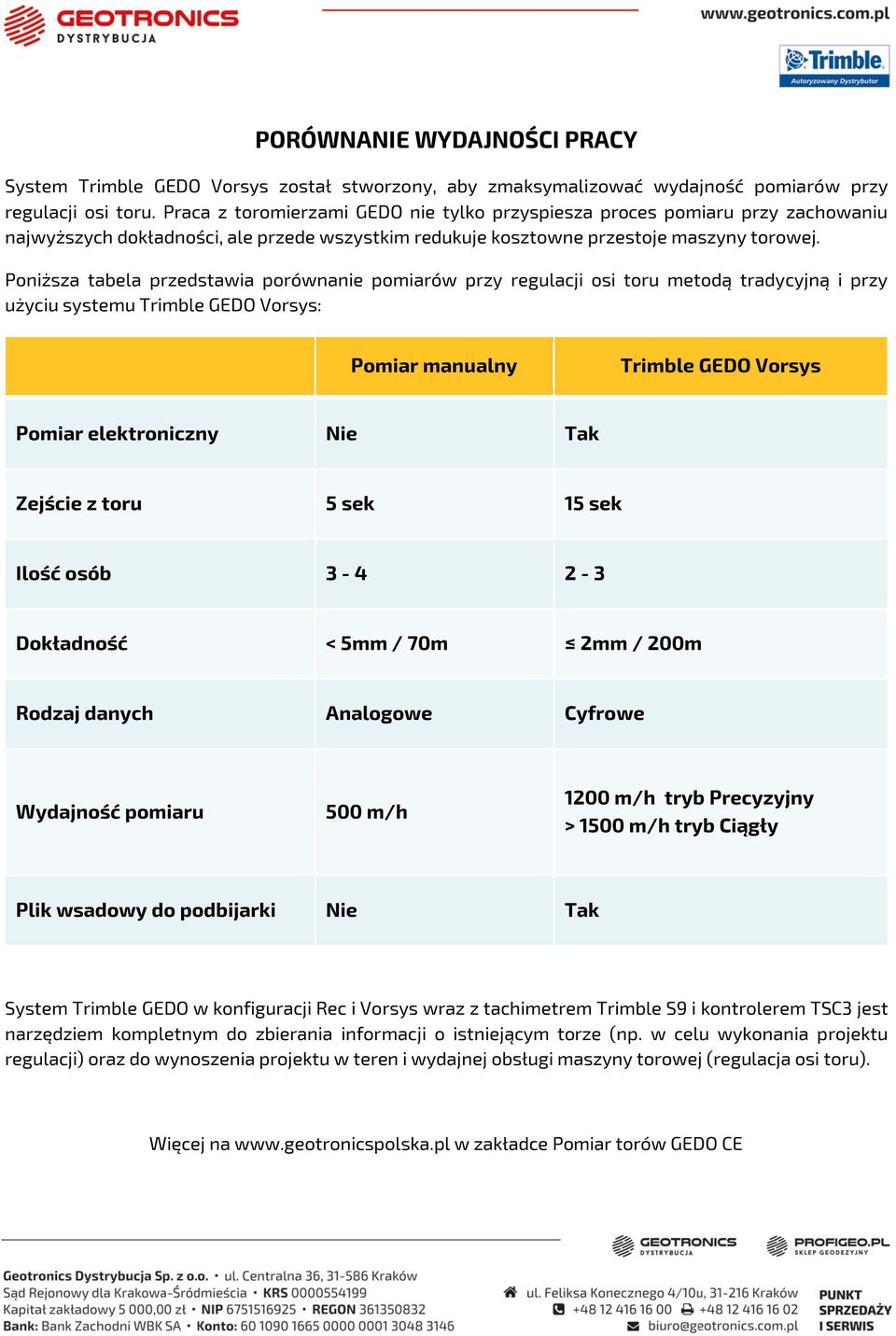

10 PORÓWNANIE WYDAJNOŚCI PRACY System Trimble GEDO Vorsys został stworzony, aby zmaksymalizować wydajność pomiarów przy regulacji osi toru. Praca z toromierzami GEDO nie tylko przyspiesza proces pomiaru przy zachowaniu najwyższych dokładności, ale przede wszystkim redukuje kosztowne przestoje maszyny torowej. Poniższa tabela przedstawia porównanie pomiarów przy regulacji osi toru metodą tradycyjną i przy użyciu systemu Trimble GEDO Vorsys: Pomiar manualny Trimble GEDO Vorsys Pomiar elektroniczny Nie Tak Zejście z toru 5 sek 15 sek Ilość osób Dokładność < 5mm / 70m 2mm / 200m Rodzaj danych Analogowe Cyfrowe Wydajność pomiaru 500 m/h 1200 m/h tryb Precyzyjny > 1500 m/h tryb Ciągły Plik wsadowy do podbijarki Nie Tak System Trimble GEDO w konfiguracji Rec i Vorsys wraz z tachimetrem Trimble S9 i kontrolerem TSC3 jest narzędziem kompletnym do zbierania informacji o istniejącym torze (np. w celu wykonania projektu regulacji) oraz do wynoszenia projektu w teren i wydajnej obsługi maszyny torowej (regulacja osi toru). Więcej na w zakładce Pomiar torów GEDO CE

11 gedo ce 2.0: NARZĘDZIA DO DOKUMENTACJI Dane techniczne PODSTAWOWE ZALETY Prosty w obsłudze, wydajny toromierz podczas jednego pomiaru rejestruje pozycję torów, szerokość i przechyłkę Pomiar długich odcinków torów bez ingerencji w normalny ruch kolejowy Pozycjonowanie tachimetryczne bądź odbiornikiem GNSS gwarantuje pewność lokalizacji i oceny stanu torów Szybki pomiar redukuje koszty i zaangażowanie załogi. Pomiar szczegółowych informacji przy użyciu GNSS to 3000 metrów toru w godzinę, a przy użyciu tachimetru więcej niż 1000 metrów toru w godzinę Optymalizacja pracy w terenie poprzez łączenie pomiarów z wielu przejazdów toromierza Eksport wyników pomiarów do programów projektowych i GIS oraz porównanie stanu istniejącego z projektowanym System Trimble GEDO CE jest narzędziem do szybkiego i wydajnego pomiaru, rejestracji i dokumentacji szczegółowej informacji o istniejącym torze. Przy użyciu Trimble GEDO CE, można szybko zmierzyć istniejące tory bez konieczności posiadania projektu regulacji. Podczas pojedynczego przejazdu Trimble GEDO CE rejestruje trójwymiarowe współrzędne osi toru i toków szynowych oraz wartości szerokości i przechyłki. Uzyskana informacja może być użyta w zastosowaniach GIS-owych, przeprojektowaniu, czy kontroli jakości. SYSTEM TRIMBLE GEDO CE Trimble GEDO CE to zestaw narzędzi do pomiarów, zapisu, analiz i dokumentacji w procesie lokalizacji, budowy i utrzymania torów kolejowych. Sprzęt pomiarowy i oprogramowanie Trimble GEDO CE są dostosowane do zadań i specyfiki pracy na torach kolejowych, co usprawnia działanie w terenie oraz w biurze. System używa standardowych technik pomiarowych i formatów wymiany danych między aplikacjami do projektowania szlaków kolejowych i ich utrzymania. NARZĘDZIA DO DOKUMENTACJI TORU Toromierz Trimble CEDO CE Jeden operator może szybko i bezpiecznie wykonać pomiar do dokumentacji istniejących torów. Pozycjonowanie odbywa się za pomocą odbiornika Trimble GNSS lub tachimetru Trimble serii S. Toromierz można z łatwością usunąć z toru w celu przejazdu maszyn torowych. Trimble GEDO Rec Oprogramowanie zoptymalizowane do pomiaru i dokumentacji torów kolejowych. Trimble GEDO Rec pracuje na kontrolerze Trimble TSC3. Trimble GEDO Office Oprogramowanie do przetwarzania i analizy danych terenowych oraz do wymiany danych z systemami zewnętrznymi.

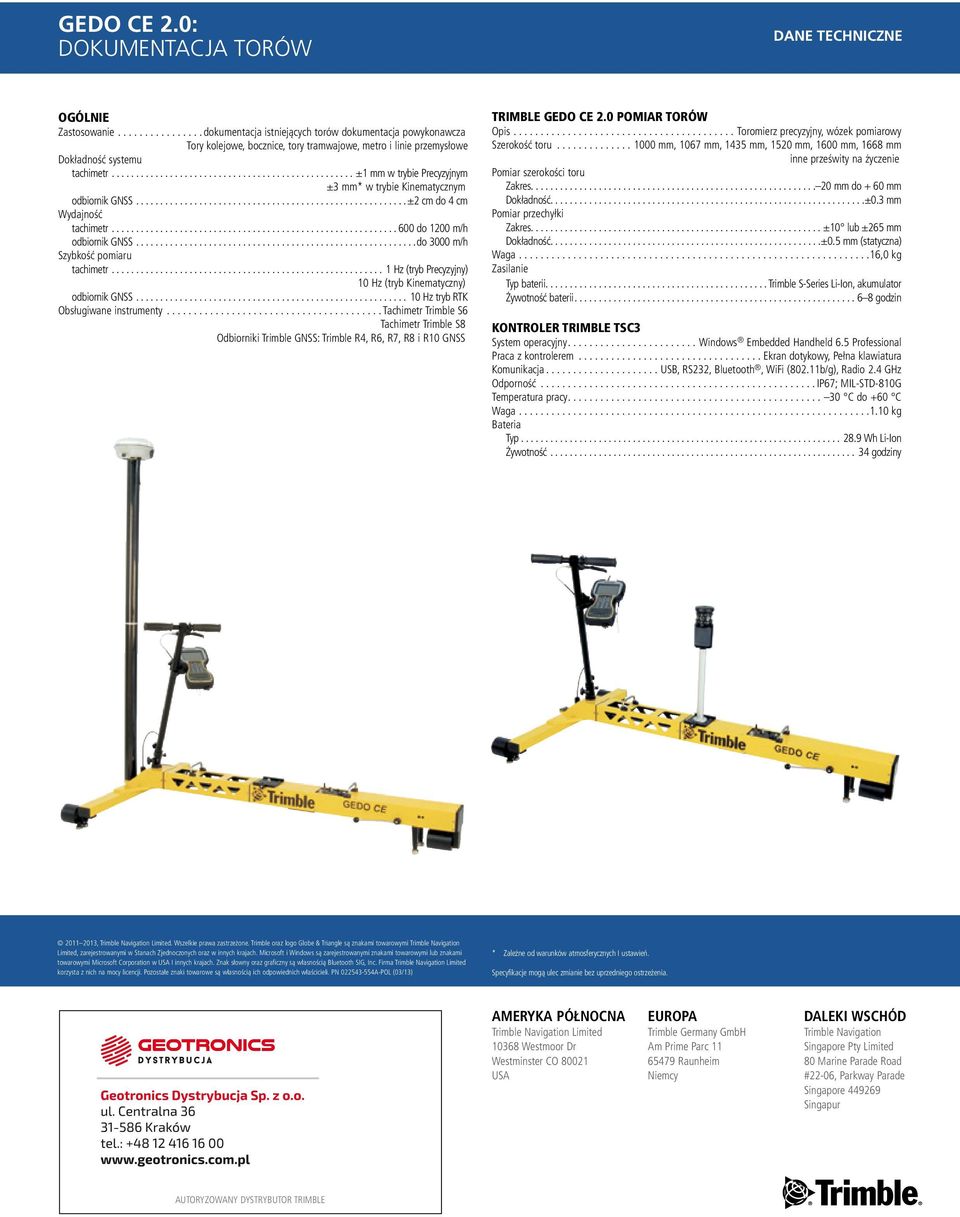

12 gedo ce 2.0: DOKUMENTACJA TORÓW Dane techniczne OGÓLNIE Zastosowanie...dokumentacja istniejących torów dokumentacja powykonawcza Tory kolejowe, bocznice, tory tramwajowe, metro i linie przemysłowe Dokładność systemu tachimetr...±1 mm w trybie Precyzyjnym ±3 mm* w trybie Kinematycznym odbiornik GNSS...±2 cm do 4 cm Wydajność tachimetr do 1200 m/h odbiornik GNSS...do 3000 m/h Szybkość pomiaru tachimetr... 1 Hz (tryb Precyzyjny) 10 Hz (tryb Kinematyczny) odbiornik GNSS Hz tryb RTK Obsługiwane instrumenty...tachimetr Trimble S6 Tachimetr Trimble S8 Odbiorniki Trimble GNSS: Trimble R4, R6, R7, R8 i R10 GNSS TRIMBLE GEDO CE 2.0 POMIAR TORÓW Opis... Toromierz precyzyjny, wózek pomiarowy Szerokość toru mm, 1067 mm, 1435 mm, 1520 mm, 1600 mm, 1668 mm inne prześwity na życzenie Pomiar szerokości toru Zakres mm do + 60 mm Dokładność ±0.3 mm Pomiar przechyłki Zakres...±10 lub ±265 mm Dokładność ±0.5 mm (statyczna) Waga...16,0 kg Zasilanie Typ baterii...trimble S-Series Li-Ion, akumulator Żywotność baterii godzin KONTROLER trimble tsc3 System operacyjny...windows Embedded Handheld 6.5 Professional Praca z kontrolerem...ekran dotykowy, Pełna klawiatura Komunikacja...USB, RS232, Bluetooth, WiFi (802.11b/g), Radio 2.4 GHz Odporność...IP67; MIL-STD-810G Temperatura pracy C do +60 C Waga kg Bateria Typ Wh Li-Ion Żywotność godziny , Trimble Navigation Limited. Wszelkie prawa zastrzeżone. Trimble oraz logo Globe & Triangle są znakami towarowymi Trimble Navigation Limited, zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. Microsoft i Windows są zarejestrowanymi znakami towarowymi lub znakami towarowymi Microsoft Corporation w USA I innych krajach. Znak słowny oraz graficzny są własnością Bluetooth SIG, Inc. Firma Trimble Navigation Limited korzysta z nich na mocy licencji. Pozostałe znaki towarowe są własnością ich odpowiednich właścicieli. PN A-POL (03/13) * Zależne od warunków atmosferycznych I ustawień. Specyfikacje mogą ulec zmianie bez uprzedniego ostrzeżenia. AMERYKA PÓŁNOCNA Trimble Navigation Limited Westmoor Dr Westminster CO USA EUROPA Trimble Germany GmbH Am Prime Parc Raunheim Niemcy DALEKI WSCHÓD Trimble Navigation Singapore Pty Limited 80 Marine Parade Road #22-06, Parkway Parade Singapore Singapur Autoryzowany Dystrybutor Trimble

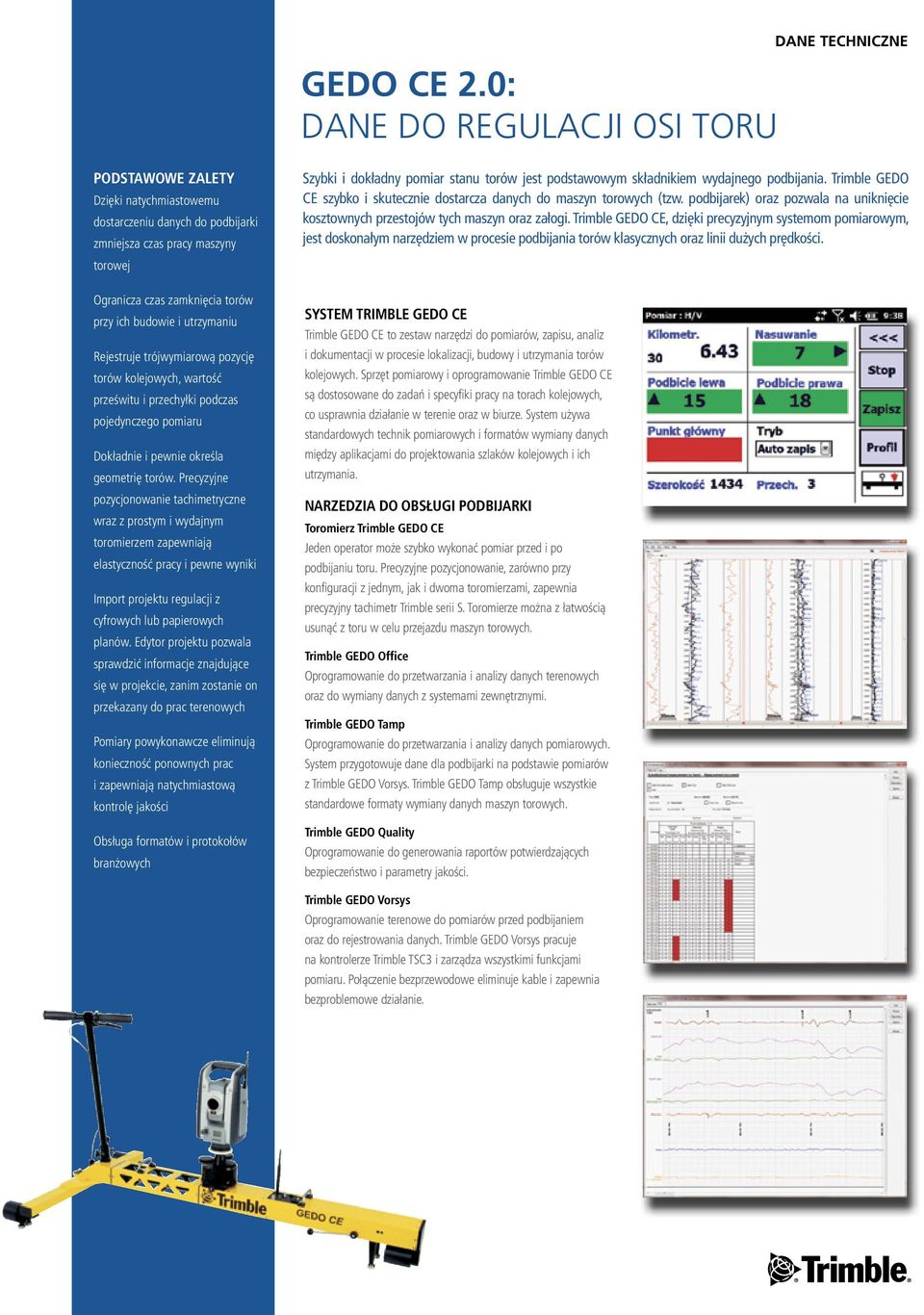

13 gedo ce 2.0: Dane do regulacji osi toru Dane techniczne PODSTAWOWE ZALETY Dzięki natychmiastowemu dostarczeniu danych do podbijarki zmniejsza czas pracy maszyny torowej Ogranicza czas zamknięcia torów przy ich budowie i utrzymaniu Rejestruje trójwymiarową pozycję torów kolejowych, wartość prześwitu i przechyłki podczas pojedynczego pomiaru Dokładnie i pewnie określa geometrię torów. Precyzyjne pozycjonowanie tachimetryczne wraz z prostym i wydajnym toromierzem zapewniają elastyczność pracy i pewne wyniki Import projektu regulacji z cyfrowych lub papierowych planów. Edytor projektu pozwala sprawdzić informacje znajdujące się w projekcie, zanim zostanie on przekazany do prac terenowych Pomiary powykonawcze eliminują konieczność ponownych prac i zapewniają natychmiastową kontrolę jakości Obsługa formatów i protokołów branżowych Szybki i dokładny pomiar stanu torów jest podstawowym składnikiem wydajnego podbijania. Trimble GEDO CE szybko i skutecznie dostarcza danych do maszyn torowych (tzw. podbijarek) oraz pozwala na uniknięcie kosztownych przestojów tych maszyn oraz załogi. Trimble GEDO CE, dzięki precyzyjnym systemom pomiarowym, jest doskonałym narzędziem w procesie podbijania torów klasycznych oraz linii dużych prędkości. SYSTEM TRIMBLE GEDO CE Trimble GEDO CE to zestaw narzędzi do pomiarów, zapisu, analiz i dokumentacji w procesie lokalizacji, budowy i utrzymania torów kolejowych. Sprzęt pomiarowy i oprogramowanie Trimble GEDO CE są dostosowane do zadań i specyfiki pracy na torach kolejowych, co usprawnia działanie w terenie oraz w biurze. System używa standardowych technik pomiarowych i formatów wymiany danych między aplikacjami do projektowania szlaków kolejowych i ich utrzymania. NARZEDZIA DO OBSŁUGI PODBIJARKI Toromierz Trimble GEDO CE Jeden operator może szybko wykonać pomiar przed i po podbijaniu toru. Precyzyjne pozycjonowanie, zarówno przy konfiguracji z jednym, jak i dwoma toromierzami, zapewnia precyzyjny tachimetr Trimble serii S. Toromierze można z łatwością usunąć z toru w celu przejazdu maszyn torowych. Trimble GEDO Office Oprogramowanie do przetwarzania i analizy danych terenowych oraz do wymiany danych z systemami zewnętrznymi. Trimble GEDO Tamp Oprogramowanie do przetwarzania i analizy danych pomiarowych. System przygotowuje dane dla podbijarki na podstawie pomiarów z Trimble GEDO Vorsys. Trimble GEDO Tamp obsługuje wszystkie standardowe formaty wymiany danych maszyn torowych. Trimble GEDO Quality Oprogramowanie do generowania raportów potwierdzających bezpieczeństwo i parametry jakości. Trimble GEDO Vorsys Oprogramowanie terenowe do pomiarów przed podbijaniem oraz do rejestrowania danych. Trimble GEDO Vorsys pracuje na kontrolerze Trimble TSC3 i zarządza wszystkimi funkcjami pomiaru. Połączenie bezprzewodowe eliminuje kable i zapewnia bezproblemowe działanie.

14 gedo ce 2.0: Dane do regulacji osi toru Dane techniczne OGÓLNIE Zastosowanie... Pomiary torów przed i po podbiciu Nowe konstrukcje, modernizacja, rewitalizacja, utrzymanie torów i rozjazdów Wydajność...do 1400 m/h Do 2500 m/h w trybie kinematycznym Szybkość pomiaru...1 Hz (Tryb precyzyjny) 10 Hz (Tryb kinematyczny) Dokładność systemu... ±0.3 mm Dokładność pozycji... ±1 mm* tryb precyzyjny ±3 mm* tryb kinematyczny Obsługiwane instrumenty...tachimetr Trimble S6 Tachimetr Trimble S8 Trimble GEDO CE 2.0 POMIAR TORÓW Opis... Toromierz precyzyjny, wózek pomiarowy Szerokość toru mm, 1067 mm, 1435 mm, 1520 mm, 1600 mm, 1668 mm inne prześwity na życzenie Pomiar szerokości toru Zakres mm do + 60 mm Dokładność ±0.3 mm Pomiar przechyłki Zakres...±10 lub ±265 mm Dokładność ±0.5 mm (statyczna) Waga wózka tachimetru...19,5 kg Waga wózka pryzmatu...16,0 kg Baterie Typ...Trimble S-Series Li-Ion, akumulator Żywotność godzin KONTROLER TRIMBLE TSC3 System operacyjny...windows Embedded Handheld 6.5 Professional Praca z kontrolerem...ekran dotykowy, Pełna klawiatura Komunikacja...USB, RS232, Bluetooth, WiFi (802.11b/g), Radio 2.4 GHz Odporność...IP67; MIL-STD-810G Temperatura pracy C do +60 C Waga kg Baterie Typ Wh Li-Ion Żywotność godziny , Trimble Navigation Limited. Wszelkie prawa zastrzeżone. Trimble oraz logo Globe & Triangle są znakami towarowymi Trimble Navigation Limited, zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. Microsoft i Windows są zarejestrowanymi znakami towarowymi lub znakami towarowymi Microsoft Corporation w USA I innych krajach. Znak słowny oraz graficzny są własnością Bluetooth SIG, Inc. Firma Trimble Navigation Limited korzysta z nich na mocy licencji. Pozostałe znaki towarowe są własnością ich odpowiednich właścicieli. PN A-POL (03/13) * Zależne od warunków atmosferycznych I ustawień. Specyfikacje mogą ulec zmianie bez uprzedniego ostrzeżenia. AMERYKA PÓŁNOCNA Trimble Navigation Limited Westmoor Dr Westminster CO USA EUROPA Trimble Germany GmbH Am Prime Parc Raunheim Niemcy DALEKI WSCHÓD Trimble Navigation Singapore Pty Limited 80 Marine Parade Road #22-06, Parkway Parade Singapore Singapur AutoryzOWANy DystrybUTOR Trimble
