1 LAS Systemy filtrowentylacyjne dla dymu laserowego Czyste powietrze Wysoka jakość Seria LAS Systemy filtrowentylacyjne Systemy filtracyjne dla ochrony środowiska i zdrowia pracowników. Outsourcing in process

2 Zastosowanie laserów powoduje powstawanie szkodliwych substancji LAS Higiena i bezpieczeństwo pracy Ochrona systemu laserowego Jakość produktu Dym Laserowy Negatywnym efektem stosowania lasera są powstające spaliny. Pyroliza i oksydacja z powstającego ciepła oraz wybuchowa ablacja powoduje ulatniającą się mieszankę pyłu, zawiesinę ciała stałego, areozole i gazy. Emisja ta zwana jest także jako dym laserowy. Niebezpieczne substancje powinny być odciągane i oczyszczane zgodnie z przepisami dotyczącymi jakości powietrza w miejscu pracy. Pozostawienie lasera bez systemów filtrowentylacyjnych może spowodować problemy zdrowotne pracowników oraz uszkodzenie lasera. Systemy odciągowe i filtracyjne System filtrowentylacyjny LAS oczyszcza bezpośrednio miejsce pracy porzez co zapobiega problemom zdrowotnym oraz uszko- -dzeniom produktów i urządzeń. ULT AG dostarcza odpowiednie systemy dostosowane do odbiorcy dla inżynieri mechanicznej i elektronicznej, narzędziowej i prototypowej, produkcji sprzętu medycznego oraz drukarni. Bardzo duża wydajność filtrów umożliwia recyrkulację powietrza i zmniejszenie kosztów energii. Bogactwo naszego wieloletniego doświadczenia umożliwia dostarczanie najlepszych rozwiązań. 2

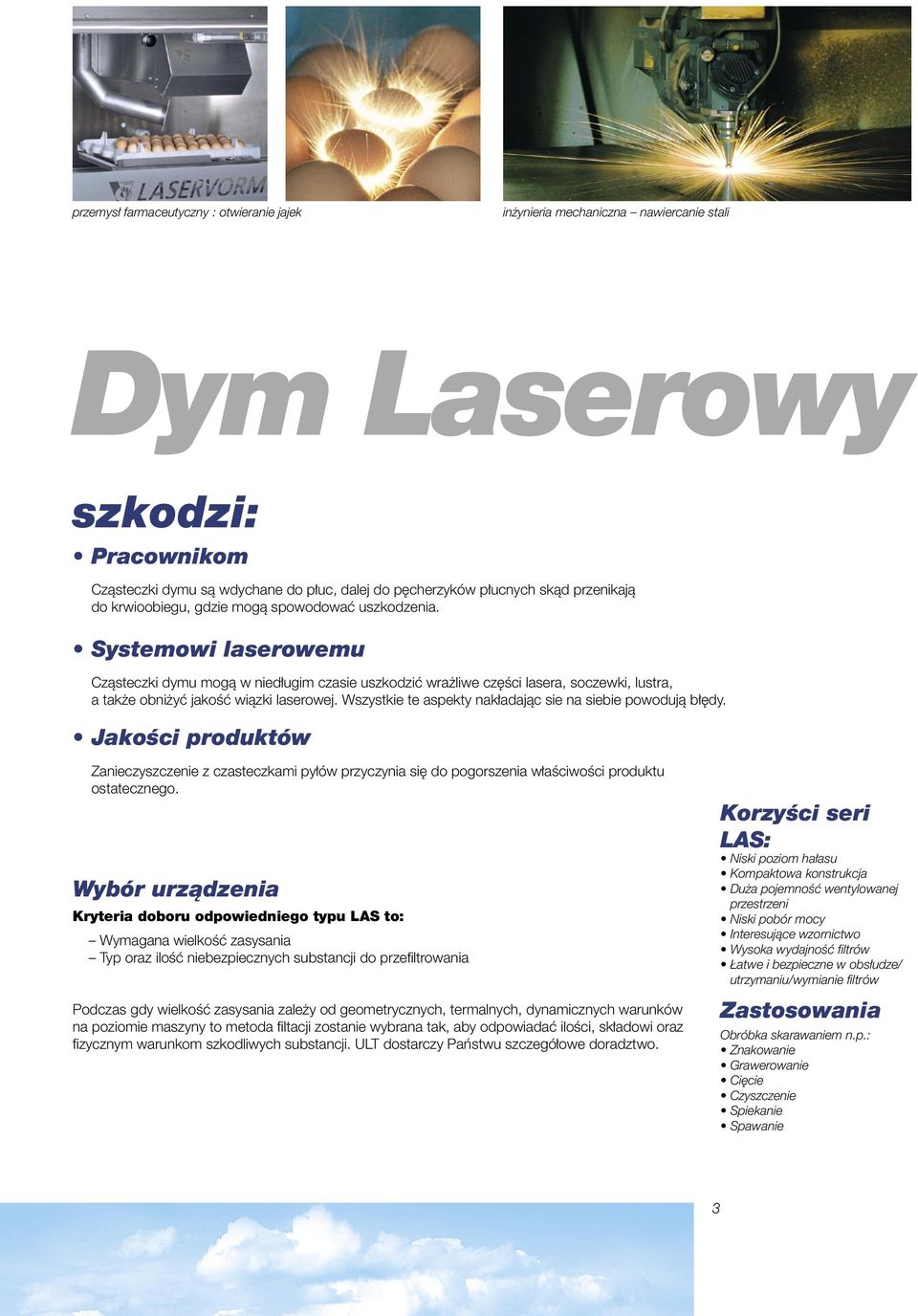

3 przemysł farmaceutyczny : otwieranie jajek inżynieria mechaniczna nawiercanie stali Dym Laserowy szkodzi: Pracownikom Cząsteczki dymu są wdychane do płuc, dalej do pęcherzyków płucnych skąd przenikają do krwioobiegu, gdzie mogą spowodować uszkodzenia. Systemowi laserowemu Cząsteczki dymu mogą w niedługim czasie uszkodzić wrażliwe części lasera, soczewki, lustra, a także obniżyć jakość wiązki laserowej. Wszystkie te aspekty nakładając sie na siebie powodują błędy. Jakości produktów Zanieczyszczenie z czasteczkami pyłów przyczynia się do pogorszenia właściwości produktu ostatecznego. Wybór urządzenia Kryteria doboru odpowiedniego typu LAS to: Wymagana wielkość zasysania Typ oraz ilość niebezpiecznych substancji do przefiltrowania Podczas gdy wielkość zasysania zależy od geometrycznych, termalnych, dynamicznych warunków na poziomie maszyny to metoda filtacji zostanie wybrana tak, aby odpowiadać ilości, składowi oraz fizycznym warunkom szkodliwych substancji. ULT dostarczy Państwu szczegółowe doradztwo. Korzyści seri LAS: Niski poziom hałasu Kompaktowa konstrukcja Duża pojemność wentylowanej przestrzeni Niski pobór mocy Interesujące wzornictwo Wysoka wydajność filtrów Łatwe i bezpieczne w obsłudze/ utrzymaniu/wymianie filtrów Zastosowania Obróbka skarawaniem n.p.: Znakowanie Grawerowanie Cięcie Czyszczenie Spiekanie Spawanie 3

4 LAS saturacyjne jednostki filtrujące filtry przenośne 2.0 LAS JUMBO filter trolley LAS 150 LAS 210 zanieczyszczone powietrze wentylator filtr sublimacyjny filtr wstępny bardzo wydajny filtr cząsteczek submikronów filtr z węglem aktywnym czyste powietrze tłumik wylot powietrza wentylator Saturacyjne systemy filtrowentylacyjne są zwykle używane tam, gdzie ilość dymu powstającego w wyniku stosowania lasera jest stosunkowo mała, aby usunąć klejące się części dymu i nieprzyjemny zapach. Wciągając dym wymuszają na specjalnym systemie filtracyjnym zatrzymanie pyłu i szkodliwych gazów. Czyste powietrze wraca do miejsca pracy. Systemy saturacyjne posiadają różne elementy filtracyjne, które mogą być zamieniane w odstępach czasowych. Produkt charakteryzuje się prostotą obsługi i niskimi kosztami eksploatacyjnymi. 4

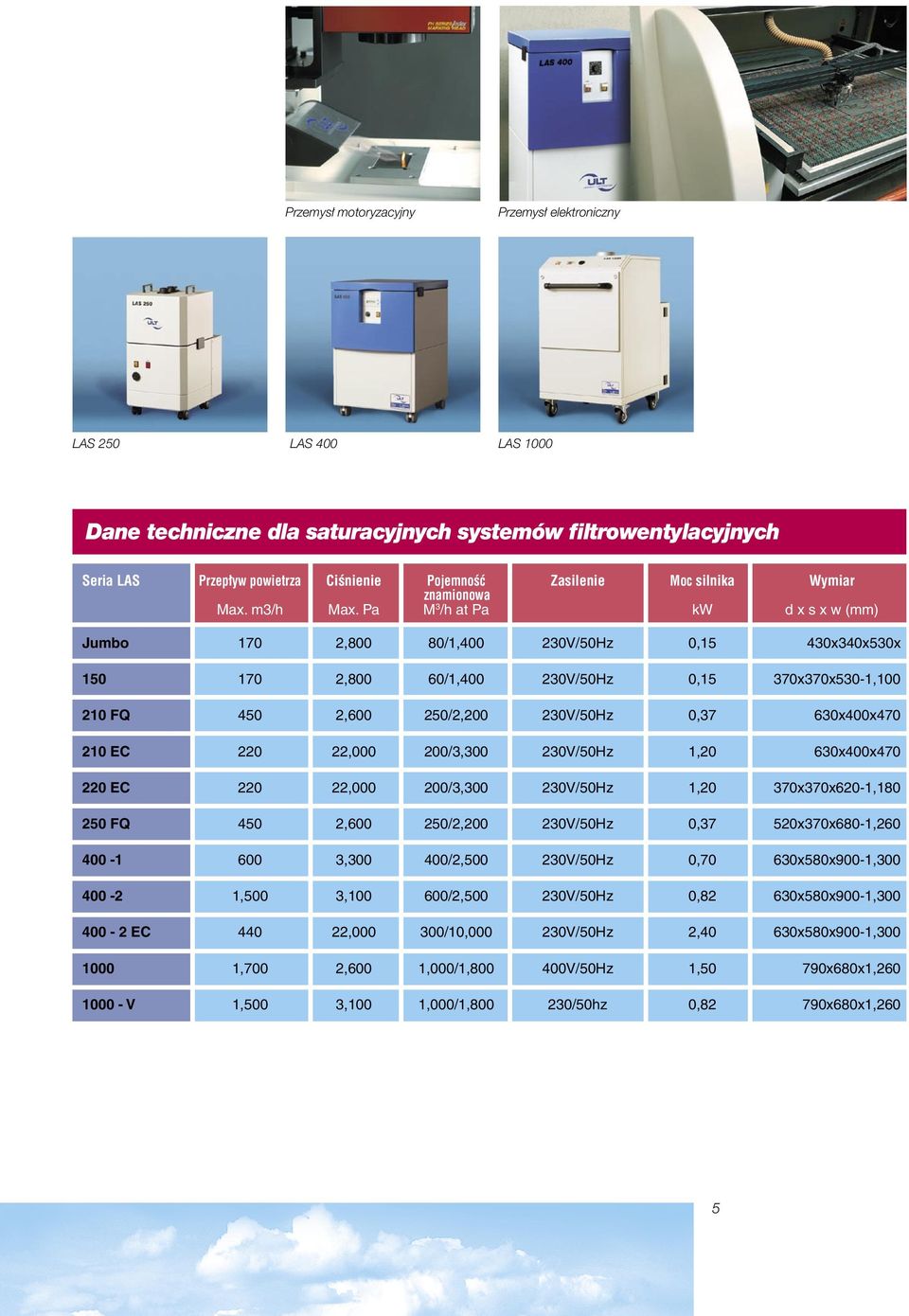

5 Przemysł motoryzacyjny Przemysł elektroniczny LAS 250 LAS 400 LAS 1000 Dane techniczne dla saturacyjnych systemów filtrowentylacyjnych Seria LAS Przepływ powietrza Ciśnienie Pojemność Zasilenie Moc silnika Wymiar znamionowa Max. m3/h Max. Pa M 3 /h at Pa kw d x s x w (mm) Jumbo 170 2,800 80/1, V/50Hz 0,15 430x340x530x ,800 60/1, V/50Hz 0,15 370x370x530-1, FQ 450 2, /2, V/50Hz 0,37 630x400x EC , /3, V/50Hz 1,20 630x400x EC , /3, V/50Hz 1,20 370x370x620-1, FQ 450 2, /2, V/50Hz 0,37 520x370x680-1, , /2, V/50Hz 0,70 630x580x900-1, ,500 3, /2, V/50Hz 0,82 630x580x900-1, EC , /10, V/50Hz 2,40 630x580x900-1, ,700 2,600 1,000/1, V/50Hz 1,50 790x680x1, V 1,500 3,100 1,000/1, /50hz 0,82 790x680x1,260 5

6 LAS Kasetowe systemy filtrowentylacyjne LAS 200 LAS 280 LAS 500 czyste powietrze zanieczyszczone powietrze wentylator odpylanie odpylanie filtr kasetowy lejek zbiornik na odpady Filtry kasetowe są idealne do usuwania suchego, intensywnego dymu laserowego. Elementy filtra mogą być odpylane. Zgodnie z zasadami filtracji niebezpieczne substancje zbierają się na powierzchni filtrów kasetowych. Odpylanie rozpoczyna się w sposób automatyczny poprzez oddziaływanie sprężonego powietrza. Oddzielony pył przenoszony jest do zbiornika na odpady. Czyste powietrze jest zwracane do miejsca pracy. 6

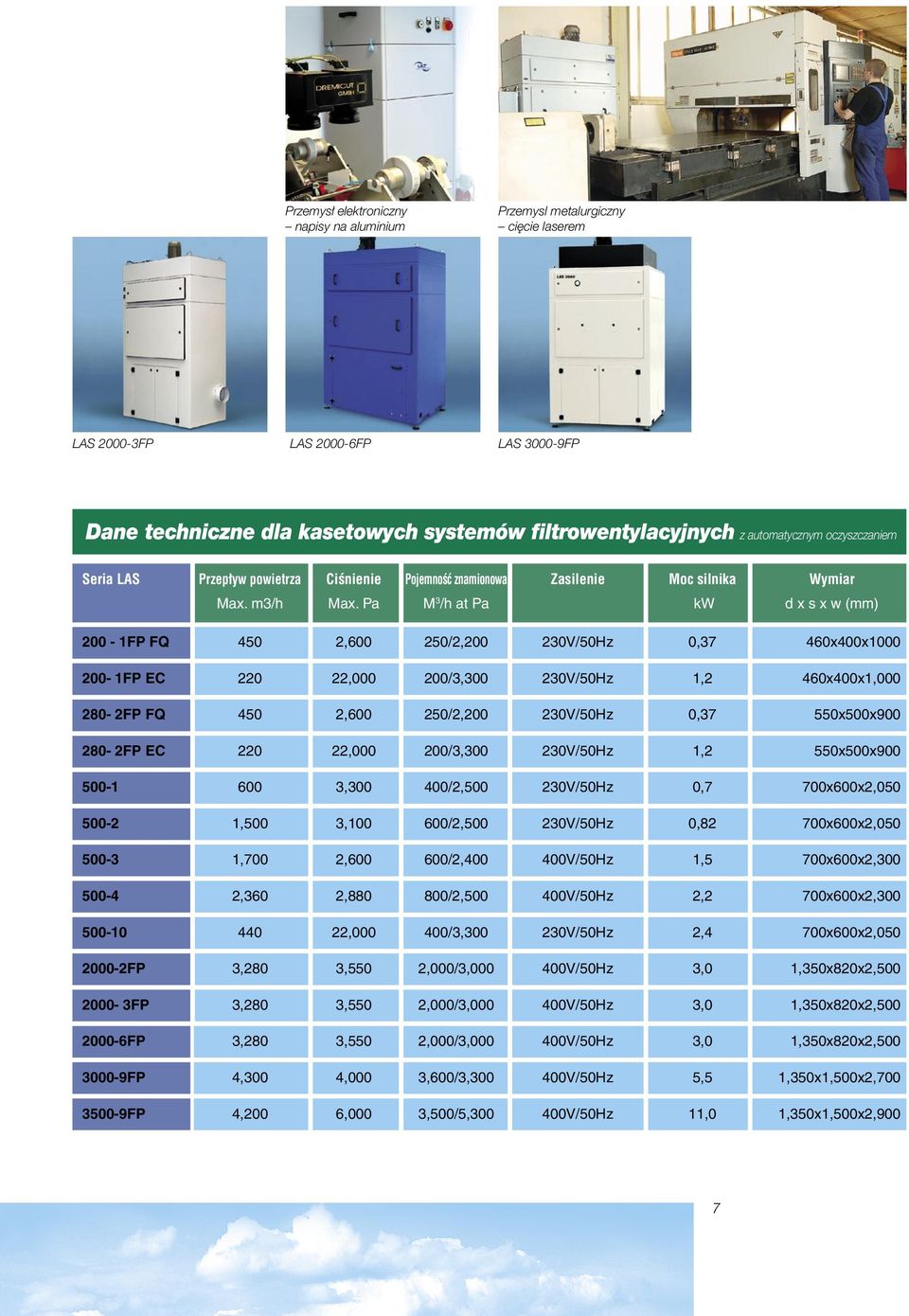

7 Przemysł elektroniczny napisy na aluminium Przemysl metalurgiczny cięcie laserem LAS FP LAS FP LAS FP Dane techniczne dla kasetowych systemów filtrowentylacyjnych z automatycznym oczyszczaniem Seria LAS Przepływ powietrza Ciśnienie Pojemność znamionowa Zasilenie Moc silnika Wymiar Max. m3/h Max. Pa M 3 /h at Pa kw d x s x w (mm) 200-1FP FQ 450 2, /2, V/50Hz 0,37 460x400x FP EC , /3, V/50Hz 1,2 460x400x1, FP FQ 450 2, /2, V/50Hz 0,37 550x500x FP EC , /3, V/50Hz 1,2 550x500x , /2, V/50Hz 0,7 700x600x2, ,500 3, /2, V/50Hz 0,82 700x600x2, ,700 2, /2, V/50Hz 1,5 700x600x2, ,360 2, /2, V/50Hz 2,2 700x600x2, , /3, V/50Hz 2,4 700x600x2, FP 3,280 3,550 2,000/3, V/50Hz 3,0 1,350x820x2, FP 3,280 3,550 2,000/3, V/50Hz 3,0 1,350x820x2, FP 3,280 3,550 2,000/3, V/50Hz 3,0 1,350x820x2, FP 4,300 4,000 3,600/3, V/50Hz 5,5 1,350x1,500x2, FP 4,200 6,000 3,500/5, V/50Hz 11,0 1,350x1,500x2,900 7

8 LAS System Modułowy LAS 150 F1 Nowoczesne, dynamicznie rozwijające się firmy są zmuszone do czestej optymalizaciji Użytkowania swoich parków maszynowych. Seria LAS z modułową konstukcją jest stworzona, aby sprostać najtrudniejszym wymaganiom. Seria LAS poprzez budowę modułową może być rozwijana według wymagań klientów. Wraz z wysoką rentownością kosztową tych rozwiązań użytkownik może zamieniać konfiguracje systemów filtrowentylacyjnych. LAS 220 EC F1 LAS 250 FQ F1 Modułowe rozwiązania są także dostępne dla serii 400 (systemy saturacyjne), 200 i 500 (systemy kasetowe). Wszystkie systemy LAS mogą być zamienione przez: pre-filtry dla wysokiej liczby klejących czasteczek dymu zabezpieczenie przeciw iskrom powodującym pożary urządzenie rejestrujące i wspomagające filtr w wiązaniu i zobojętnianiu cząsteczek Obróbka maszynowa: tworzywo sztuczne guma drewno metal Klasa jakości Wersja filtra 150 Wentylator z napędem EC Bezobsługowy F1 Standardowe LAS połączenie filtrów Kompaktowy filtr kasetwy dla niskiej intensywności dymów laserowych EC Turbina połączona z silnikiem Średnia objętość filtracji EC Turbina z napędem EC Bezobsługowy, średnia objetość filtracji, kompensacja straty wysokiego ciśnienia w drodze F2 Połączenie filtrów pyłowych Duża objętość filtracji dla średniego natężenia dymu laserowego 250 FQ Wentylator z napędem EC Bezobsługowy, niski pobór mocy, duża objętość filtracji A Adsorpcyjny filtr Węgiel aktywny dla gazów, par, nieprzyjemnych zapachów 8

9 Przykłady obróbki: Tworzywo sztuczne Drewno Metal LAS 250 FQ F1-A LAS 220 EC F2 LAS 250 FQ F2-A F 1 F 1-A F 2 F 2-A Filtr modułowy F1 Filtr modułowy F1 plus moduł A Filtr modułowy F2 Filtr modułowy F2 plus moduł A 150 Wentylator modułowy i 220 EC Wentylator modułowy 220 i 220 EC 250 FQ Wentylator modułowy 250 FQ 9

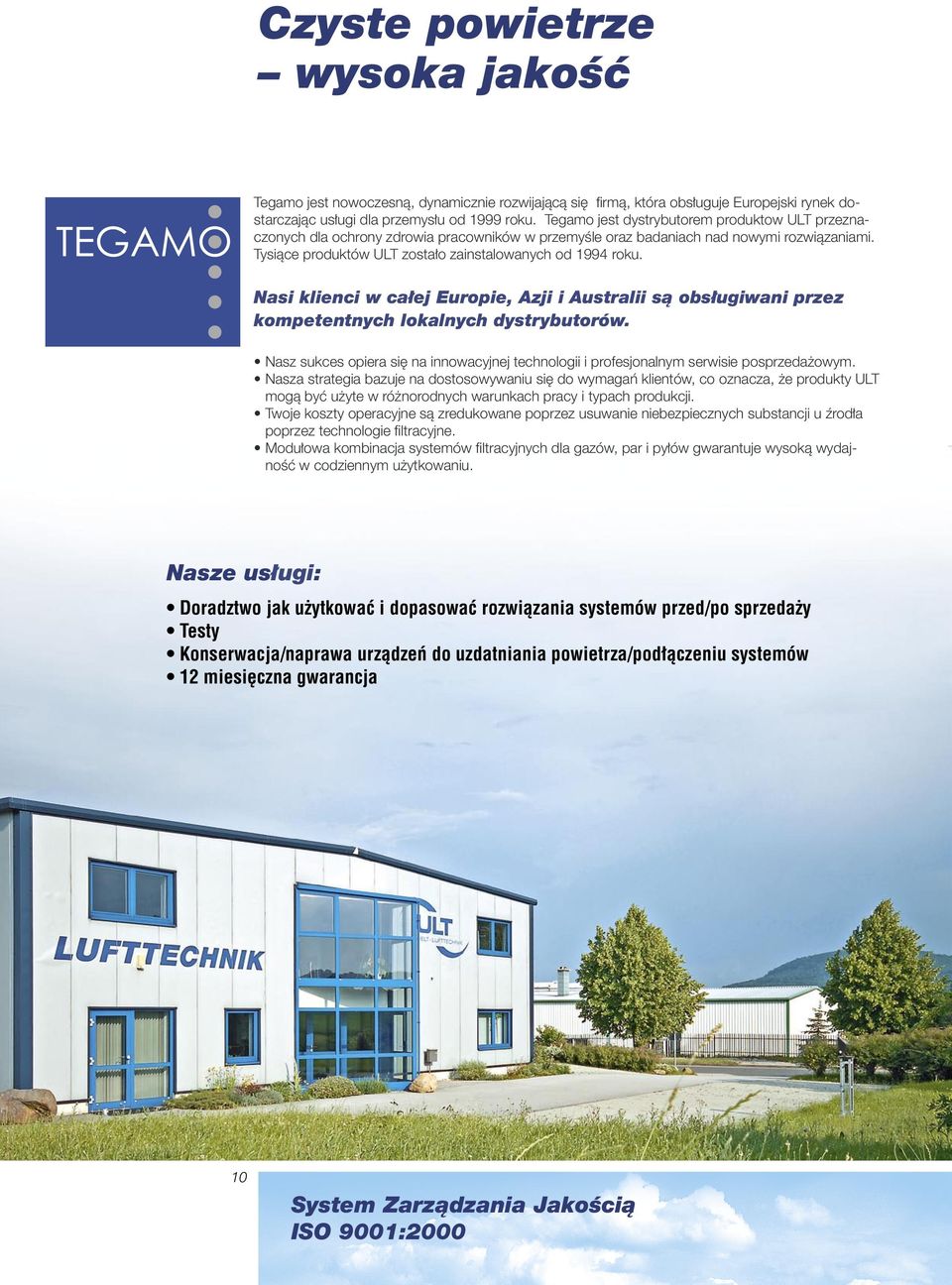

10 Czyste powietrze wysoka jakość Tegamo jest nowoczesną, dynamicznie rozwijającą się firmą, która obsługuje Europejski rynek dostarczając usługi dla przemysłu od 1999 roku. Tegamo jest dystrybutorem produktow ULT przeznaczonych dla ochrony zdrowia pracowników w przemyśle oraz badaniach nad nowymi rozwiązaniami. Tysiące produktów ULT zostało zainstalowanych od 1994 roku. Nasi klienci w całej Europie, Azji i Australii są obsługiwani przez kompetentnych lokalnych dystrybutorów. Nasz sukces opiera się na innowacyjnej technologii i profesjonalnym serwisie posprzedażowym. Nasza strategia bazuje na dostosowywaniu się do wymagań klientów, co oznacza, że produkty ULT mogą być użyte w różnorodnych warunkach pracy i typach produkcji. Twoje koszty operacyjne są zredukowane poprzez usuwanie niebezpiecznych substancji u źrodła poprzez technologie filtracyjne. Modułowa kombinacja systemów filtracyjnych dla gazów, par i pyłów gwarantuje wysoką wydajność w codziennym użytkowaniu. Nasze usługi: Doradztwo jak użytkować i dopasować rozwiązania systemów przed/po sprzedaży Testy Konserwacja/naprawa urządzeń do uzdatniania powietrza/podłączeniu systemów 12 miesięczna gwarancja 10 System Zarządzania Jakością ISO 9001:2000

11 Seria ULT przewidziana jest dla: ACD AMS AOD ASD LAS LRA SRA Gazy, nieprzyjemne zapachy, opary Suche wióry metalu Mgła olejowa i emulsyjna Dym i gazy Dym laserowy Dym powstający w procesie lutowania Dym spawalniczy Charakterystyka produktów ULT: niski poziom hałasu estetyczny wygląd łatwe w użytkowaniu łatwe w utrzymaniu niski pobór energii elektrycznej wydajne filtry modułowa konstrukcja Dodatkowe cechy: zabezpieczenia przeciwpożarowe konstrukcaja kompatybilna z ESD cyfrowa kontrola dla stabilizacji, funkcji czasowych, analiz filtrów modele ze specjalnej stali specialne napięcia/częstotliwości interfejs dla zewnętrznego uruchamiania/sygnalizacji specjalnie zaprojektowane/specjalne jednostki/wyposażenie Do odsysania używamy naszych: ramion odciagowych szafek odciągowych specjalnych urządzeń wyciągów laboratoryjnych stołow odciągowych jednostka sterująca 11
