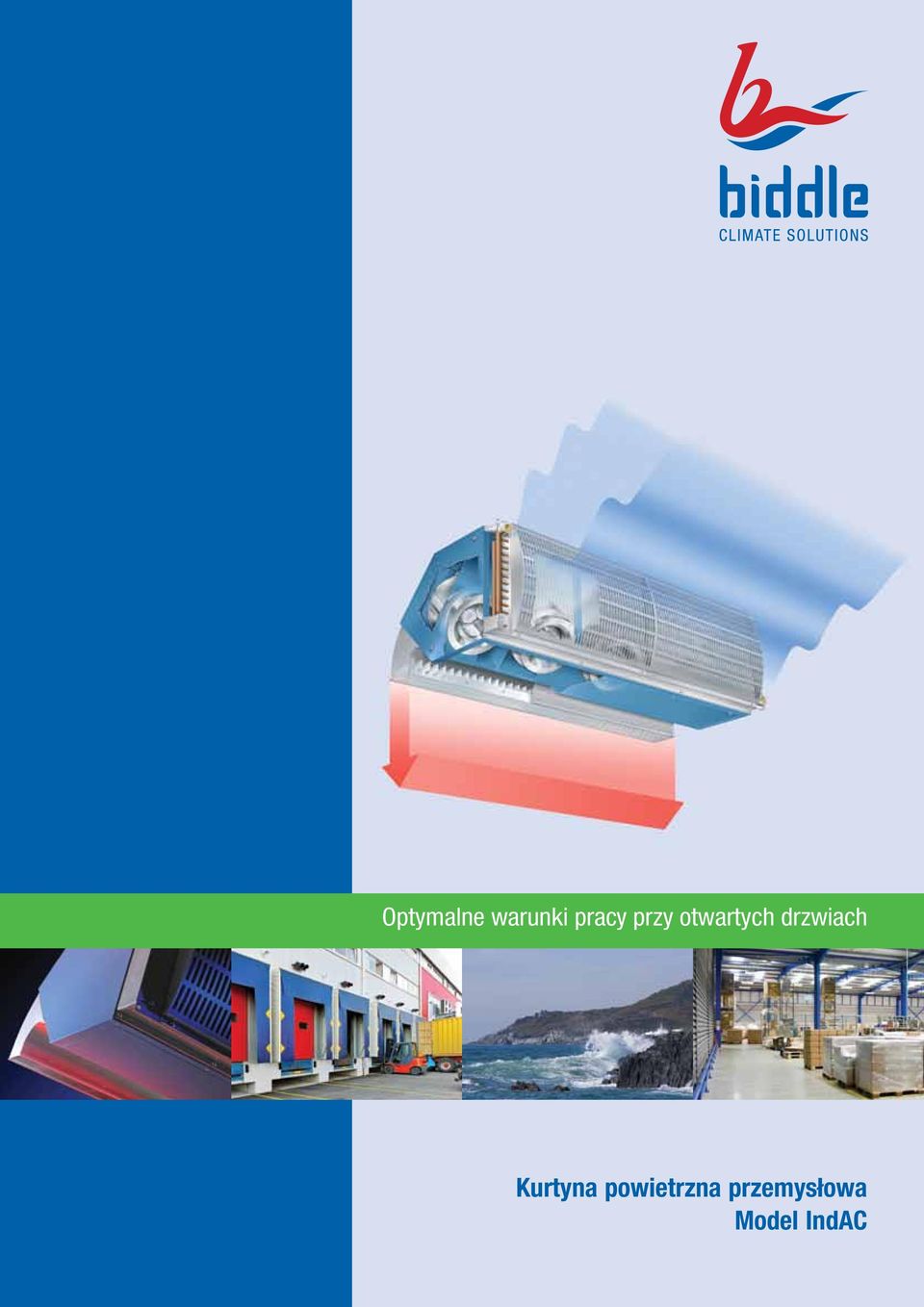

1 Optymalne warunki pracy przy otwartych drzwiach Kurtyna powietrzna przemysłowa Model IndC

2 Kurtyna powietrzna przemysłowa Optymalny klimat do pracy Podczas rozładunku i załadunku brama pozostaje otwarta, bez zakłócania klimatu wewnętrznego. Bramy budynków przemysłowych są często otwarte przez dłuższy okres czasu, w celu ułatwienia transportu do środka i na zewnątrz budynku. Otwarte drzwi skutkują jednak utratą ciepła wypływającego na zewnątrz i napływem zimnego powietrza do środka, co zakłóca parametry klimatu wewnętrznego oraz może powodować przeciągi. Z drugiej strony, przy drzwiach zamkniętych transport wewnętrzny jest utrudniony, często też występuje konieczność, aby drzwi pomiędzy halami produkcyjnymi a magazynem pozostawiać otwarte cały dzień. Jeżeli pomiędzy tymi pomieszczeniami występuje różnica temperatur, powietrze będzie się wymieniać na drodze naturalnej konwekcji. Kurtyna powietrzna zapewnia oddzielenie klimatu, co znacznie ogranicza naturalną wymianę powietrza ciepłego i zimnego przez otwarte drzwi. Kurtyny są skutecznym rozwiązaniem również dla chłodni, gdzie urządzenia dostarczane są bez nagrzewnicy (wersja zimna), więc temperatura w pomieszczeniu chłodnym ciągle pozostaje na niskim poziomie. Otwarte drzwi przyczyniają się do poprawy bezpieczeństwa i logistyki oraz uławiają ruch wewnętrzny. Dodatkową korzyścią, rozdzielania klimatu między pomieszczeniem chłodnym i sąsiednimi jest pozytywny wpływ na oszczędność energii. Kurtyna przemysłowa firmy Biddle typ IndC doskonale nadaje się do zastosowania w wymienionych powyżej, różnych sytuacjach. Bazą dla powstania modelu IndC były lata doświadczenia Producenta, w połączeniu z nowoczesnymi badaniami naukowymi. Kurtyna IndC ułatwia transport i zapobiega napływowi do środka zimnego powietrza, w wyniku czego uzyskujemy swobodny dostęp do pomieszczenia, komfortowe warunki pracy czy ograniczenie nieobecności personelu z powodu choroby. 2 Model IndC pasuje do wszystkich systemów drzwiowych. Zalety modelu IndC Łatwy dostęp Ograniczenie przeciągów (w miejscu pracy) Niskie zużycie energii óżne warianty montażu Łatwe sterowanie Prosta konserwacja (filtr jako opcja) ozwiązanie oszczędzające energię Bramy budynków przemysłowych są często narażone na bezpośredni napór wiatrów lub mają problem z podciśnieniem wynikającym z napływu dużej ilości powietrza do strefy pracy. by uzyskać odpowiednią ochronę drzwi, w większości przypadków wymagana jest kurtyna powietrzna o dużym wydatku powietrza. Dlatego też, specjalnie dla rozwiązań przemysłowych firma Biddle zoptymalizowała system nawiewu powietrza z kurtyn. Powietrze przepływa przez zakrzywioną sekcję nawiewu przy minimalnym oporze. Opatentowany system podwójnego systemu rectifier eliminuje turbulencje powietrza z wentylatorów, a strumień wypływający z kurtyny jest strumieniem laminarnym, nawiewanym prostopadle prosto do podłogi. Jednolity, skoncentrowany strumień ciepłego powietrza nawiewany tuż przy drzwiach pozwala odpowiednio ogrzać napływające dołem powietrze zimne eliminując przeciągi i znacznie ograniczając straty energii na zewnątrz. Zaokrąglony kształt sekcji nawiewnej pozwala łatwo zainstalować kurtynę bardzo blisko drzwi i uniknąć niebezpieczeństwa przecieków powietrza. Dobrze dobrana i zamontowana kurtyna zabezpieczy całą powierzchnię drzwi i zminimalizuje straty energii.

3 Montaż górny lub boczny Kurtyny typu IndC mogą być zainstalowane zarówno w pozycji poziomej jak i pionowej. W zależności od dostępnej przestrzeni i kształtu pomieszczenia, dostępne są różne pozycje montażowe kurtyn (patrz str. 7). Konstrukcja modułowa Konstrukcja modułowa ułatwia montaż kilku kurtyn obok siebie lub nad sobą, aby dokładnie zabezpieczyć całą szerokość lub wysokość bramy. Łatwy montaż i czyszczenie Poszczególne części kurtyny IndC są bardzo łatwo dostępne, dzięki czemu urządzenie jest łatwe w instalacji, konserwacji, czyszczeniu i obsłudze. Urządzenie jest tak skonstruowane, aby nawiewane przez kurtynę powietrze przepływało przez nią płynnie, nie natrafiało na żadne przeszkody, załamania itp. nie powodując osadzania się kurzu. Model IndC może być zamontowany zarówno w pozycji poziomej jaki i pionowej. Moduł filtracyjny W standardowych sytuacjach, model IndC nie wymaga stosowania filtrów powietrza. Jednak w środowiskach, gdzie jakość powietrza jest nieodpowiednia, lub gdy jest ono bardzo zanieczyszczone, w celu poprawy jakości powietrza nawiewanego i/lub w celu ochrony urządzenia można zastosować opcjonalny moduł filtrów (tylko dla wielkości IndC S/M). Moduł filtracyjny jest dostępny dla każdej pozycji montażowej. Styl przemysłowy Kurtyna IndC jest produktem przemysłowym o solidnym i nowoczesnym wyglądzie. Kolorystyka bazuje na nowych trendach branży przemysłowej. Obudowa malowana jest na kolor niebieski (L 5023), z elementami wykończeniowymi w kolorze metalicznym. Inne kolory dostępne są na życzenie. 3

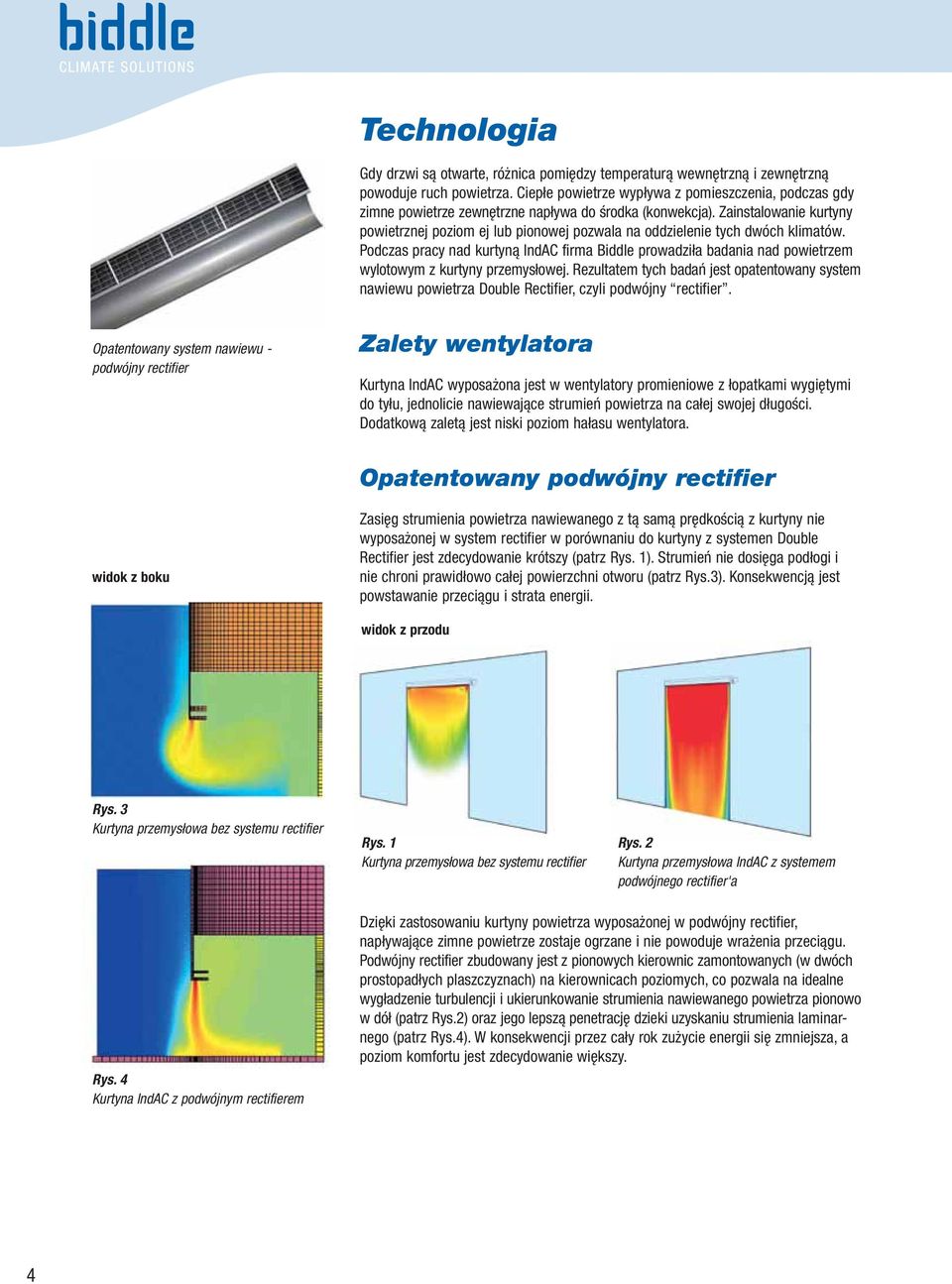

4 Technologia Gdy drzwi są otwarte, różnica pomiędzy temperaturą wewnętrzną i zewnętrzną powoduje ruch powietrza. Ciepłe powietrze wypływa z pomieszczenia, podczas gdy zimne powietrze zewnętrzne napływa do środka (konwekcja). Zainstalowanie kurtyny powietrznej poziom ej lub pionowej pozwala na oddzielenie tych dwóch klimatów. Podczas pracy nad kurtyną IndC firma Biddle prowadziła badania nad powietrzem wylotowym z kurtyny przemysłowej. ezultatem tych badań jest opatentowany system nawiewu powietrza Double ectifier, czyli podwójny rectifier. Opatentowany system nawiewu - podwójny rectifier Zalety wentylatora Kurtyna IndC wyposażona jest w wentylatory promieniowe z łopatkami wygiętymi do tyłu, jednolicie nawiewające strumień powietrza na całej swojej długości. Dodatkową zaletą jest niski poziom hałasu wentylatora. Opatentowany podwójny rectifier widok z boku Zasięg strumienia powietrza nawiewanego z tą samą prędkością z kurtyny nie wyposażonej w system rectifier w porównaniu do kurtyny z systemen Double ectifier jest zdecydowanie krótszy (patrz ys. 1). Strumień nie dosięga podłogi i nie chroni prawidłowo całej powierzchni otworu (patrz ys.3). Konsekwencją jest powstawanie przeciągu i strata energii. widok z przodu ys. 3 Kurtyna przemysłowa bez systemu rectifier ys. 1 Kurtyna przemysłowa bez systemu rectifier ys. 2 Kurtyna przemysłowa IndC z systemem podwójnego rectifier'a ys. 4 Kurtyna IndC z podwójnym rectifierem Dzięki zastosowaniu kurtyny powietrza wyposażonej w podwójny rectifier, napływające zimne powietrze zostaje ogrzane i nie powoduje wrażenia przeciągu. Podwójny rectifier zbudowany jest z pionowych kierownic zamontowanych (w dwóch prostopadłych plaszczyznach) na kierownicach poziomych, co pozwala na idealne wygładzenie turbulencji i ukierunkowanie strumienia nawiewanego powietrza pionowo w dół (patrz ys.2) oraz jego lepszą penetrację dzieki uzyskaniu strumienia laminarnego (patrz ys.4). W konsekwencji przez cały rok zużycie energii się zmniejsza, a poziom komfortu jest zdecydowanie większy. 4

5 Dobór Kurtyna powietrzna jest poprawnie dobrana, jeżeli posiada wystarczającą wydajność grzewczą, aby ogrzać napływające powietrze zewnętrzne do komfortowej temperatury. Ponadto strumień powietrza wypływającego z urządzenia musi zasłonić całą wysokość/szerokość drzwi. Dobór typu kurtyny zależy od parametrów: 1. Wysokość oraz szerokość drzwi Wysokość drzwi oraz ich szerokość mierzona jest odpowiednio od podłogi do dolnej powierzchni kurtyny lub jej boku. Dane te są zazwyczaj znane, więc łatwo jest dobrać kurtynę bazując na tabeli poniżej. Ważne jest, aby kurtyna była zamontowana możliwie blisko płaszczyzny drzwi. Jednocześnie musi być ona nie krótsza niż szerokość lub wysokość drzwi, aby zapobiec przeciekom zimnego powietrza bokami lub górą otworu. 2. Usytuowanie kurtyny (budynek) W praktyce trudno jest określić ilość oraz temperaturę powietrza napływającego do pomieszczenia ponieważ warunki w pobliżu drzwi ciągle się zmieniają. Na potrzebną moc grzewczą kurtyny duży wpływ mają również dodatkowe czynniki, jak: wysokość budynku (efekt ciągu kominowego), inne stale otwarte drzwi w jednym pomieszczeniu i ich wzajemne rozmieszczenie, czy też położenie budynku względem stron świata i wiejących wiatrów. by ułatwić dobór kurtyny można skorzystać z następujących wskazówek: Warunki korzystne: Warunki standardowe: Warunki niekorzystne: brak bezpośredniego naporu wiatru, miejsca osłonięte, drzwi wewnętrzne, niewielki wiatr w stronę drzwi, brak drzwi otwartych "na przestrzał", budynki parterowe bezpośredni napór wiatru na otwarte drzwi, więcej bram otwartych jednocześnie, duża wentylacja mechaniczna/podciśnienie, budynek na otwartej przestrzeni. Wysokość Warunki drzwi/ szerokość 1 Korzystne Standardowe Niekorzystne 3-4 m IndC S IndC S IndC M 4-5 m IndC S IndC M IndC L 5-6 m IndC M IndC L IndC XL 6-8 m IndC L IndC XL IndC XL 1 Wysokość montażu mierzona od podłogi do spodu urządzenia. W razie wątpliwości przy doborze, prosimy o kontakt z lokalnym przedstawicielem firmy Biddle. 5

6 Oznaczenie kurtyny IndC S-150-W1-2 Wielkość S = Niski zasięg M = Średni zasięg L = Duży zasięg XL = Bardzo duży zasięg Długość modułu (cm) Nagrzewnica W1 = Nagrzewnica wodna - wysokie parametry wody zasilającej W2 = Nagrzewnica wodna - średnie parametry wody zasilającej W3 = Nagrzewnica wodna - niskie parametry wody zasilającej E = Nagrzewnica elektryczna = Kurtyna zimna (bez nagrzewnicy) Pozycje montażowe 0 = Montaż poziomy, nad drzwiami 1L = Montaż pionowy, prostopadle do ściany, wykonanie lewe, 1 = Montaż pionowy, prostopadle do ściany, wykonanie prawe, 2L = Montaż pionowy, równolegle do ściany, wykonanie lewe, 2 = Montaż pionowy, równolegle do ściany, wykonanie prawe. Dostępne moduły Warianty Producent oferuje kurtyny w czterech wielkościach: S (niski zasięg), M (średni zasięg), L (duży zasięg) i XL (bardzo duży zasięg). Moduły kurtyn dostępne są w trzech długościach: 1,5m, 2,0m oraz 2,25m. Model IndC może być montowany zarówno w pozycji poziomej jak i pionowej (patrz str. 7). Łącząc odpowiednie moduły kurtyn można chronić drzwi o dowolnej szerokości/wysokości. Kurtyny standardowo wyposażone są w nagrzewnice wodne lub elektryczne, dostępne są też wersje bez nagrzewnicy. Urządzenia mogą być dostarczane z regulatorami Basic, Plus oraz ze sterowaniem automatycznym utomatic (patrz str. 8). Nagrzewnica egulator Pozycja Typ Długość modułu 1 montażowa IndC S 150 W1, W2, W3 Basic / Plus Montaż poziomy IndC M 200 (nagrzewnica wodna) E (nagrzewnica Basic / Plus / Montaż pionowy elektryczna) 2 utomatic - wykonanie (bez nagrzewnicy) lewe lub prawe - równolegle IndC L 150 W1, W3 (nagrzewnica Basic / Plus / lub prostopadle IndC XL 225 wodna) utomatic do ściany (bez nagrzewnicy) 1 Łącząc odpowiednie moduły kurtyn można chronić drzwi o dowolnej szerokości/wysokości 2 Kurtyny elektryczne nie mogą być sterowane regulatorem Basic Elementy dostawy oraz akcesoria montażowe Standardowa dostawa kurtyn IndC zawiera: dwa wieszaki montażowe - dla montażu poziomego dwie płytki montażowe - dla montażu pionowego uchwyt ścienny - do montażu pionowego kabel do łączenia kurtyn ze sobą kcesoria wymagane: egulator Basic, Plus lub utomatic Postument do montażu pionowego (patrz str. ) kcesoria opcjonalne: Wyłącznik drzwiowy Termostat pokojowy Moduł filtracyjny klasy G4 dla modeli IndC S/M (W i ) Elastyczny system zawieszenia Przy instalacji poziomej kurtyna jest zawieszona nad drzwiami za pomocą czterech szpilek (M12) i dostarczonych wieszaków (patrz strona ). Przy montażu pionowym niezbędna jest płaska powierzchnia montażu, dlatego zdecydowanie zaleca się stosowanie postumentu. Za pomocą płytek montażowych oraz uchwytu ściennego urządzenie można łatwo odpowiednio zabezpieczyć. 6

7 óżnorodność pozycji montażowych Decyzja gdzie i jak montowana będzie kurtyna, zależy od warunków wokół drzwi. Dzięki kilku dostępnym pozycjom montażowym kurtyna IndC może być dopasowana do każdych drzwi i każdej aplikacji. Zestaw kurtyn IndC, niezależnie czy montowany w pozycji poziomej czy pionowej, powinien pokrywać całą szerokość lub wysokość drzwi. Kurtyna powinna być zamontowana możliwie blisko płaszczyzny drzwi. Dostępnych jest pięć pozycji montażowych pokazanych poniżej: Pozycja montażowa 0 Montaż poziomy nad bramą Pozycja montażowa 1L 1 Montaż poziomy (pozycja 0): pasuje do wszystkich modeli drzwi otwieranych do góry. Montaż pionowy prostopadle do ściany wykonanie lewe wykonanie prawe Pozycja montażowa 2L 2 Montaż pionowy równolegle do ściany Przykład instalacji pionowej (pozycja 2): wykonanie prawe, montaż równolegle do ściany. Kierunek przepływu powietrza wykonanie lewe Panel inspekcyjny Ściana Drzwi Sufit wykonanie prawe 7

8 Opcje sterowania Producent oferuje trzy typy regulacji: Basic, Plus oraz sterowanie automatyczne utomatic. 1. egulator Basic Pięciobiegowy regulator prędkości obrotowej pozwala na dostosowanie wydatku powietrza do zmieniających się warunków. egulator posiada pięciostopniowy przełącznik biegów wentylatora, lampkę sygnalizującą pracę urządzenia oraz wejście do podłączenia wyłącznika bramowego. egulator BSIC przeznaczony jest do regulacji kurtyn z nagrzewnicą wodną lub zimnych. egulator Basic: Transformatorowy regulator prędkości obrotowej, wskaźnik pracy, możliwość podłączenia wyłącznika bramowego egulator PLUS egulator PLUS posiada dwa pięciostopniowe przełączniki (każdy umożliwia ustawienie jednego z 5 biegów): 1 = regulacja przy otwartych drzwiach 2 = zapotrzebowanie na ciepło przy drzwiach zamkniętych by umożliwić przełączanie pomiędzy nastawami należy do pierwszego gniazda wejściowego podłączyć wyłącznik bramowy. Do drugiego gniazda należy podłączyć termostat pokojowy. Kurtyna nie wyłączy się dopóki pomieszczenie nie osiągnie żądanej temperatury wewnętrznej. Na życzenie, regulator PLUS można wyposażyć w dodatkowe opcje regulacji. 3. Sterowanie automatyczne egulator PLUS: egulator pięciobiegowy, dwunastawowy. Wymiary 600 x 330 x 205 mm. W przypadku sterowania automatycznego priorytetem jest łatwość użytkowania urządzenia. Sterowanie to zapewnia optymalną separację klimatów i ułatwia użytkownikowi utrzymanie komfortowych warunków wewnątrz pomieszczenia w oszczędny i konsekwentny sposób. Zestaw sterowania automatycznego składa się z kontrolera PLC, regulatora prędkości, czujnika temperatury zewnętrznej oraz dwóch czujników temperatury w kurtynie. Wydatek powietrza oraz temperatura powietrza nawiewanego są automatycznie wzajemnie nastawiane poprzez kontroler PLC. egulator dostosowuje moc grzewczą kurtyny do zmieniających się warunków (pogodowych). Możliwe jest (opcja) dodanie do konkretnego projektu dodatkowych czujników jak np. czujnik w podłodze, czujnik powietrza zasysanego lub termostat. W porozumieniu z projektantem lub użytkownikiem możliwości regulacji mogą być całkowicie dostosowane do lokalnej sytuacji i wymagań. Kontroler PLC - do sterowania automatycznego 8

9 Podłączenia elektryczne Łączenie kilku kurtyn i podłączenie regulatora Basic IndC 150 IndC 200 IndC 150 IndC 200 IndC 150 termokontakty IndC 200 silniki silniki silniki termokontakty wentylatorów wentylatorów termokontakty wentylatorów silniki silniki silniki silniki wentylatorów wentylatorów termokontakty wentylatorów wentylatorów silniki wentylatorów silniki wentylatorów silniki wentylatorów termokontakty silniki wentylatorów termokontakty silniki wentylatorów okablowanie dostarczane przez Biddle okablowanie dostarczane przez Biddle okablowanie dostarczane przez Biddle regulator pięciobiegowy -DT regulator pięciobiegowy regulator pięciobiegowy Podłączenie regulatora Plus podłączenie do kurtyny (patrz powyżej) podłączenie do kurtyny (patrz powyżej) podłączenie do kurtyny (patrz powyżej) DP okablowane przez Producenta (Biddle) granica urządzenia nie okablowane przez Producenta on/off- okablowane wyłącznik przez drzwiowy Producenta lub (Biddle) termostat okablowane przez Producenta (Biddle) granica urządzenia nie okablowane przez Producenta on/off- wyłącznik drzwiowy lub termostat zabezpieczenie granica urządzenia przeciwzamrożeniowe zabezpieczenie przeciwzamrożeniowe nie okablowane przez Producenta on/off- wyłącznik drzwiowy lub termostat zabezpieczenie przeciwzamrożeniowe Dostarczona kurtyna IndC jest w pełni okablowana. Okablowanie w kurtynie pozwala na łatwe łączenie kurtyn w zestawy. Do kurtyny należy podłączyć jedynie zasilanie główne. 9

10 Wydatki powietrza są mniejsze dla urządzeń z filtrem (opcja) IndC S: 10% i IndC M: 15 %. Dane techniczne Nagrzewnica wodna IndC S/M Dane podstawowe S-150 S-200 M-150 M-200 długość modułu kurtyny m wysokość/szerokość drzwi 1 m temp. powietrza zasysanego ºC 15 zasilanie /ph/hz 400 / 3 / 50 maks. pobór prądu, silniki maks. pobór mocy, silniki kw bieg napięcie IndC S-150 W1 LPHW 90/70 C W2 LPHW 80/60 C W3 LPHW 60/40 C bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC S-200 W1 LPHW 90/70 C W2 LPHW 80/60 C W3 LPHW 60/40 C bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC M-150 W1 LPHW 90/70 C W2 LPHW 80/60 C W3 LPHW 60/40 C bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC M-200 W1 LPHW 90/70 C W2 LPHW 80/60 C W3 LPHW 60/40 C bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg Dla warunków standardowych. W celu doboru patrz str. 5 2 Maksymalna dopuszczalna temp. nawiewu wynosi 65 C.

11 Dane techniczne Nagrzewnica wodna Dane podstawowe długość modułu kurtyny wysokość/szerokość drzwi 1 temp. powietrza zasysanego zasilanie maks. pobór prądu, silniki maks. pobór mocy, silniki napięcie IndC L/XL L-150 L-225 XL-150 XL-225 m m ºC 15 /ph/hz 400 / 3 / kw bieg IndC L-150 W1 LPHW 120/100 C W3 LPHW 80/60 ºC bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC L-225 W1 LPHW 120/100 C W3 LPHW 80/60 ºC bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC XL-150 W1 LPHW 120/100 C W3 LPHW 80/60 ºC bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg IndC XL-225 W1 LPHW 120/100 C W3 LPHW 80/60 ºC bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 2 ºC wydajność grzewcza kw przepływ wody l/h strata ciśnienia kpa poziom hałasu w odl. 5m db() masa kg Dla warunków standardowych. W celu doboru patrz str. 5 2 Maksymalna dopuszczalna temp. nawiewu wynosi 65 C. 11

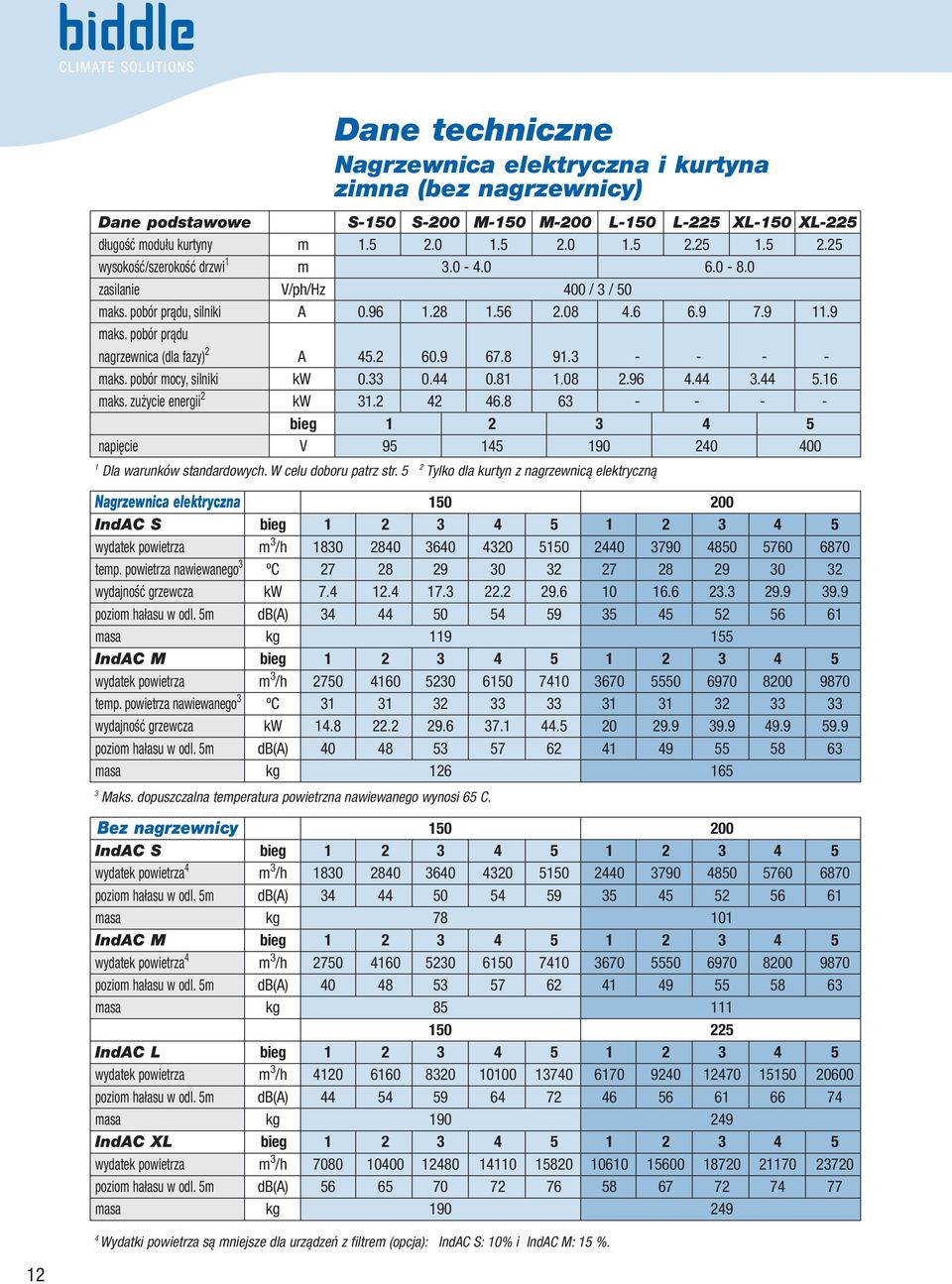

12 3 Maks. dopuszczalna temperatura powietrzna nawiewanego wynosi 65 C. Dane techniczne Nagrzewnica elektryczna i kurtyna zimna (bez nagrzewnicy) Dane podstawowe S-150 S-200 M-150 M-200 L-150 L-225 XL-150 XL-225 długość modułu kurtyny m wysokość/szerokość drzwi 1 m zasilanie /ph/hz 400 / 3 / 50 maks. pobór prądu, silniki maks. pobór prądu nagrzewnica (dla fazy) maks. pobór mocy, silniki kw maks. zużycie energii 2 kw bieg napięcie Dla warunków standardowych. W celu doboru patrz str. 5 2 Tylko dla kurtyn z nagrzewnicą elektryczną Nagrzewnica elektryczna IndC S bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 3 ºC wydajność grzewcza kw poziom hałasu w odl. 5m db() masa kg IndC M bieg wydatek powietrza m 3 /h temp. powietrza nawiewanego 3 ºC wydajność grzewcza kw poziom hałasu w odl. 5m db() masa kg Bez nagrzewnicy IndC S bieg wydatek powietrza 4 m 3 /h poziom hałasu w odl. 5m db() masa kg IndC M bieg wydatek powietrza 4 m 3 /h poziom hałasu w odl. 5m db() masa kg IndC L bieg wydatek powietrza m 3 /h poziom hałasu w odl. 5m db() masa kg IndC XL bieg wydatek powietrza m 3 /h poziom hałasu w odl. 5m db() masa kg Wydatki powietrza są mniejsze dla urządzeń z filtrem (opcja): IndC S: 10% i IndC M: 15 %. 212

13 Wyjaśnienia do danych technicznych Współczynniki korekcyjne wydajności grzewczych Maksymalne wydajności grzewcze wymiennika jednorzędowego W1 podane w tabelach na stronie 10 odpowiadają parametrom wody zasilającej 90/70 C. Dla wymiennika W2 moce odpowiadają wodzie zasilającej 80/60 C, a dla wymiennika W3 wodzie 60/40 C. Maksymalne wydajności grzewcze wymiennika jednorzędowego W1 podane w tabelach na stronie 11 odpowiadają parametrom wody zasilającej 120/100 C, zaś dla wymiennika W3 parametrom wody 80/60 C. Przyjęto temperaturę powietrza zasysanego +15ºC. Dla innych parametrów wody oraz temperatury w pomieszczeniu, wartości te powinny być przemnożone przez odpowiedni współczynnik, według poniższych tabel. Współczynniki korekcyjne wydajności grzewczych wymienników W1, W2 i W3 IndC S/M Temperatura Temperatura powietrza zasysanego wody zasilającej + 5 ºC + 10 ºC + 15 ºC + ºC + 20 ºC W1 W2 W3 W1 W2 W3 W1 W2 W3 W1 W2 W3 W1 W2 W3 120/100 C /90 C /80 C /70 C /60 C /50 C /40 C /40 C by zwiększyć żywotność wentylatorów, jak również ze względów bezpieczeństwa,maksymalna temperatura powietrza nawiewanego może wynosić 65 ºC. Współczynniki korekcyjne wydajności grzewczych wymienników W1 i W3 IndC L/XL Temperatura Temperatura powietrza zasysanego wody zasilającej + 5 ºC + 10 ºC + 15 ºC + ºC + 20 ºC W1 W3 W1 W3 W1 W3 W1 W3 W1 W3 120/100 C /90 C /80 C /70 C /60 C /50 C /40 C /40 C by zwiększyć żywotność wentylatorów, jak również ze względów bezpieczeństwa,maksymalna temperatura powietrza nawiewanego może wynosić 65 ºC. 313

14 Wyjaśnienia do danych technicznych mw Q ρw Cpw = przepływ wody [l/h] = wydajność grzewcza [kw] = gęstość wody (=1) [kg/l] = ciepło właściwe wody (=4.) [kj/kg C] Tw = różnica temperatur, wody [ C] Przepływ wody Przepływ wody dla innych parametrów powietrza lub wody zasilającej może być oszacowany przy użyciu podanego poniżej wzoru. Należy pamiętać, aby uprzednio dokładnie określić rzeczywistą wydajność kurtyny korzystając z tabeli na str. 13. mw = Q ρ w C pw Tw 00 [ l/h] pw 2 pw 1 mw 1 mw 2 = strata ciśnienia [kpa] = strata ciśnienia według wartości z tabeli [kpa] = przepływ wody według wartości z tabeli [l/h] = przepływ wody wyliczony według wzoru [l/h] Strata ciśnienia od strony wody Wartości oporów przepływu wody dla innych parametrów wody można wyliczyć ze wzoru podanego poniżej. by otrzymać stratę ciśnienia od strony wody należy najpierw obliczyć rzeczywisty przepływ wody. p w2 = p w1 ( m w 2 ) 2 m w1 [kpa] Hałas L p = Poziom ciśnienia akustycznego db() T = czas pogłosu w pomieszczeniu [s] T 0 = czas pogłosu w pomieszczeniu wzorcowym [s] (0.8 s) = objętość, pomieszczenie [m 3 ] 0 = objętość, pomieszczenie wzorcowe [m 3 ] (2500 m 3 ) d = odległość od urządzenia [m] d = odległość wzorcowa wynosi 5m 0 n = ilość urządzeń (źródeł dźwięku) Poziomy hałasu podane w tabelach na stronach zostały zmierzone w odległości 5 m od urządzenia, w pomieszczeniu o czasie pogłosu 0.8 sekund i o objętości pochłaniania 2500 m 3. Jeśli urządzenie używane jest w pomieszczeniu o parametrach odbiegających od wyjściowych, lub kiedy zamontowanych jest kilka urządzeń pracujących jednocześnie, poziom ciśnienia akustycznego należy wyliczyć ponownie. Można to zrobić przy użyciu wzoru podanego poniżej. Wartości z tabeli znajdują się w tabelach na stronach ( ( ) T L p = wartość z tabeli + 10 log -10 log +10 log +10 log (n) [db()] T 0 ( ) 0 2 d ( o d ) ) 2 14

15 Podłączenia wodne Pozycje montażowe Montaż poziomy nad drzwiami (0) s IndC S/M W1, IndC L/XL W1/W3 IndC S/M W2/W3 s Montaż pionowy, wykonanie lewe (1L / 2L) Montaż pionowy, wykonanie prawe (1 / 2) s IndC S/M W1, IndC L/XL W1/W3 s IndC S/M W1, IndC L/XL W1/W3 s IndC S/M W2/W3 s IndC S/M W2/W3 ( = Powrót, S = zasilanie) Kurtyny bez nagrzewnicy nie są wyposażone w króćce wodne. ysunki gabarytowe Połączenie gwintowane żeńskie 1" Połączenie kołnierzowe (DIN NW 25 - PN 40) Modele IndC S/M oraz IndC L/XL (tylko W3) mają standardowo połączenie gwintowane żeńskie G1" (opcjonalnie możliwe jest połączenie kołnierzowe) Uwagi: Wszystkie wymiary podano w mm Model IndC L/XL (tylko W1) standardowo wyposażony jest w połączenie kołnierzowe

16 ysunki gabarytowe Pozycje montażowe 0, 1L oraz 1 (patrz str. 7) Pozycja montażowa 0 G D E Sufit B Podłączenia wodne wg rysunków na str. 15 Ściana F 70 E Gwint żeński M12 (4x) Drzwi C Panel inspekcyjny = Przepust do podłaczeń elektrycznych ø22.5 Bez nagrzewnicy Nagrzewnica Nagrzewnica wodna elektryczna Type B C D E F G IndC S IndC S IndC M IndC M IndC L/XL IndC L/XL Uwagi: Wszystkie wymiary podano w mm. bez modułu filtracyjnego z modułem filtracyjnych bez modułu filtracyjnego z modułem filtracyjnych bez modułu filtracyjnego 16

17 ysunki gabarytowe Pozycje montażowe 2L I 2 (patrz str. 7) G E D Ściana Drzwi F C Panel inspekcyjny Przepust do podłączeń elektrycznych ø22.5 Podłączenia wodne wg rysunków na str. 15 B 70 E Gwint żeński M12 (4x) Bez nagrzewnicy Nagrzewnica Nagrzewnica wodna elektryczna bez modułu filtracyjnego z modułem filtracyjnych bez modułu filtracyjnego z modułem filtracyjnych bez modułu filtracyjnego Type B C D E F G IndC S IndC S IndC M IndC M IndC L/XL IndC L/XL Uwagi: Wszystkie wymiary podano w mm. 17

18 50 B C 145 ysunki gabarytowe D B 145 C C C C C B Montaż poziomy 50 B Max. 108 Min Max Wieszaki montażowe 50 B B 50 M12 Max Max Max Max C 40 M D C D 40 C 40 D 40 C Montaż pionowy E Płytka montażowa D D 40 C E F G 90 E G F Max. 108 Min. 75 F C 70 C 70 C G E Uchwyt ścienny Max. 108 Min C 70 Type B C D E F G H J IndC S/M IndC L/XL C Postument (wyposażenie opcjonalne) 75 J 75 G F 90 H Max. 108 Min J J H E M12 H 75 J E F M12 H F C C G Max. 108 Min. 75 G Max. 108 Min J M12 H 75 J M1 H 2 Uwagi: Wszystkie wymiary podano w mm. Dla montażu poziomego, w zakresie dostawy znajdują się dwa wieszaki montażowe. Pręty gwintowane nie wchodzą w zakres dostawy. Dla montażu pionowego, w zakresie dostawy znajdują się dwie płytki montażowe i uchwyty ścienne. Postument montażowy jest wyposażeniem opcjonalnym.

19 ysunki gabarytowe modułu filtracyjnego Moduł filtracji dostępny jest dla modeli IndC S/M z nagrzewnicą wodną lub bez nagrzewnicy Kurtyna IndC z modułem filtracyjnym Moduł filtracyjny jest widoczny poprzez kratkę zasysającą. Ilość filtrów dla kratki wlotowej wymiary filtra/ilość Type 600x500x x500x100 IndC S/M IndC S/M Masa modułu filtracyjnego Type kg IndC S/M IndC S/M Type IndC S/M IndC S/M Uwagi: Wszystkie wymiary podano w mm. Type IndC S/M-150 Type 1493 IndC S/M-200 Type1993 IndC S/M IndC IndC S/M-200 S/M IndC S/M

20 Specyfikacja Obudowa Obudowa oraz kratka wlotowa wykonane są ze stali ocynkowanej z powłoką poliestrową Obudowa wzmocniona jest mechanicznie w celu zminimalizowania zniekształceń i wibracji. Kratka nawiewna wyposażona w system nawiewu rectifier wykonana jest z anodowanego aluminium. Główna część obudowy lakierowana jest proszkowo na kolor niebieski (L5023), a kratki wlotowa i nawiewająca na kolor tytanowy (Polydrox). Inne kolory są dostępne za dodatkową opłatą. Silnik/wentylator Wentylatory promieniowe z łopatkami wygiętymi do tyłu, zamontowane są w sposób eliminujący wibracje. Każdy wentylator napędzany jest silnikiem zawieszonym na łożyskach kulowych. Obudowy i wirniki wentylatorów wykonane są ze stali ocynkowanej. Silniki kurtyn z nagrzewnicą wodną oraz bez nagrzewnicy wykonane są zgodnie z klasą zabezpieczeń IP44. Standardowe silniki wentylatorów zabezpieczone są za pomocą termokontaktów. W razie nadmiernego wzrostu temperatury wewnątrz silnika, obwód elektryczny zostaje automatycznie przerwany. Nagrzewnica Nagrzewnica wodna zbudowana jest z rurek miedzianych ½" z lamelami aluminiowymi. Podłączenia wodne gwintowane G1" żeńskie (z wyjątkiem modeli IndC L/XL W1). Ciśnienie próbne 9 bar, ciśnienie pracy maks. 8 bar przy 125 C. Dla modeli IndC L/XL połączenia wodne kołnierzowe. Ciśnienie próbne 30 bar, ciśnienie pracy maks. 24 bar przy 175 C. Urządzenia przystosowane do pracy w wyższych temperaturach i ciśnieniach - na zapytanie. Nagrzewnica elektryczna zbudowana jest z lameli aluminiowych. Nagrzewnica jest sterowana elektronicznie, posiada wbudowane zabezpieczenie przed przegrzaniem. Po wyłączeniu kurtyny, wentylatory będą pracować do momentu schłodzenia wymiennika do odpowiedniej temperatury. ISO 9001 ISO Producent zastrzega sobie prawo do dokonywania zmian. Biddle bv P.O. Box 15 NL-9288 ZG Kootstertille The Netherlands tel fax export@biddle.nl internet Wyłączny dystrybutor w Polsce: TEKLIM Sp. j. Biuro Handlowe ul. Wólczyńska Warszawa tel (961) fax biuro@biddle.com.pl internet INDC-EX.pl pdf
