1 INWESTOR: Komenda Miejska Państwowej Straży Pożarnej w Krakowie ul. Westerplatte Kraków NAZWA OBIEKTU BUDOWLANEGO: Termomodernizacja budynku Jednostki Ratowniczo - Gaśniczej NR2 w Krakowie NA DZIAŁCE NR EWID 371,372,373,374,375,303 OBRĘB 30, GM. KRAKÓW. Kod: PT-PB 175 PROJEKT BUDOWLANY Węzła cieplnego ADRES INWESTYCJI: MIEJSCOWOŚĆ: KRAKÓW, jedn. ewid Podgórze DZIAŁKA NR EWID. 371,372,373,374,375,303 OBRĘB: 30 GMINA: Kraków POWIAT: Krakowski WOJEWÓDZTWO: Małopolskie ZESPÓŁ PROJEKTANTÓW Branża Funkcja Imię i Nazwisko Uprawnienia budowlane Data Podpis Instalacje sanitarne Projektant mgr inż. Robert Smagłowski MAZ/0074/POOS/ Kielce, czerwiec 2015

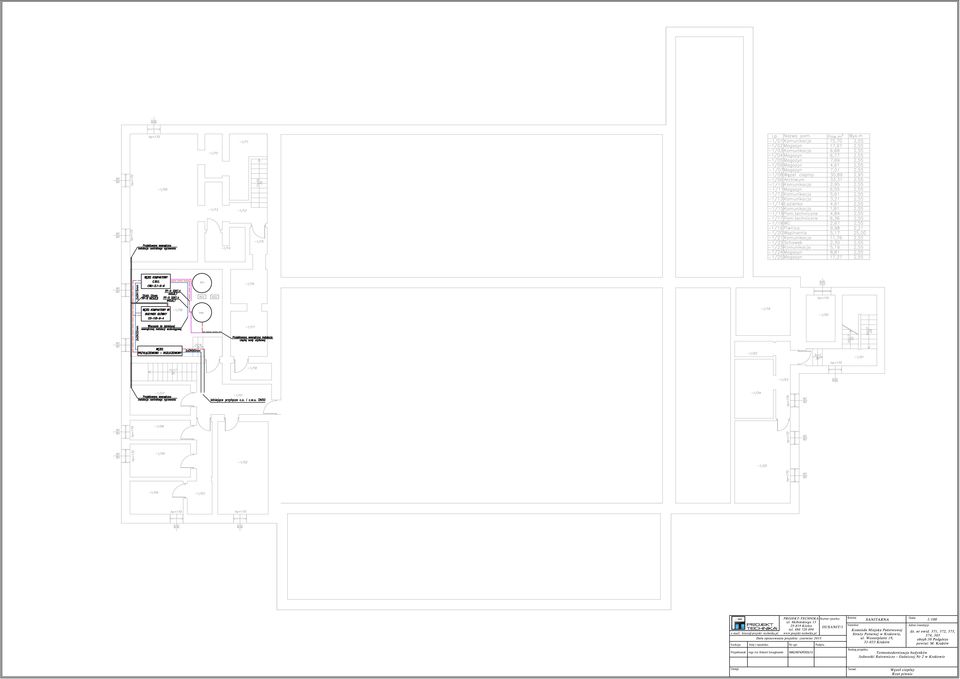

2 SPIS ZAWARTOŚCI CZĘŚĆ OPISOWA 1. TEMAT I ZAKRES OPRACOWANIA 2. DANE WYJŚCIOWE 3. WYMIENNIKI CIEPŁA 4. PODSTAWA OPRACOWANIA 5. POMPY OBIEGOWE 6. RUROCIĄGI I ARMATURA 7. AKPiA STACJI WYMIENNIKÓW CIEPŁA WYTYCZNE 8. UWAGI KOŃCOWE 9. ROBOTY TERMOIZOLACYJNE 10. ROBOTY ANTYKOROZYJNE 11. POMIAR CIŚNIENIA I TEMPERATURY CZĘŚĆ RYSUNKOWA 1. Rzut piwnic - Komenda Główna 1 : 100 Rys III/SANIT-1 2. Schemat kompaktowego węzła Rys III/SANIT-2 ZAŁĄCZNIKI 1. Warunki techniczne 2. Karta doboru urządzeń 3. Karty katalogowe i doboru urządzeń

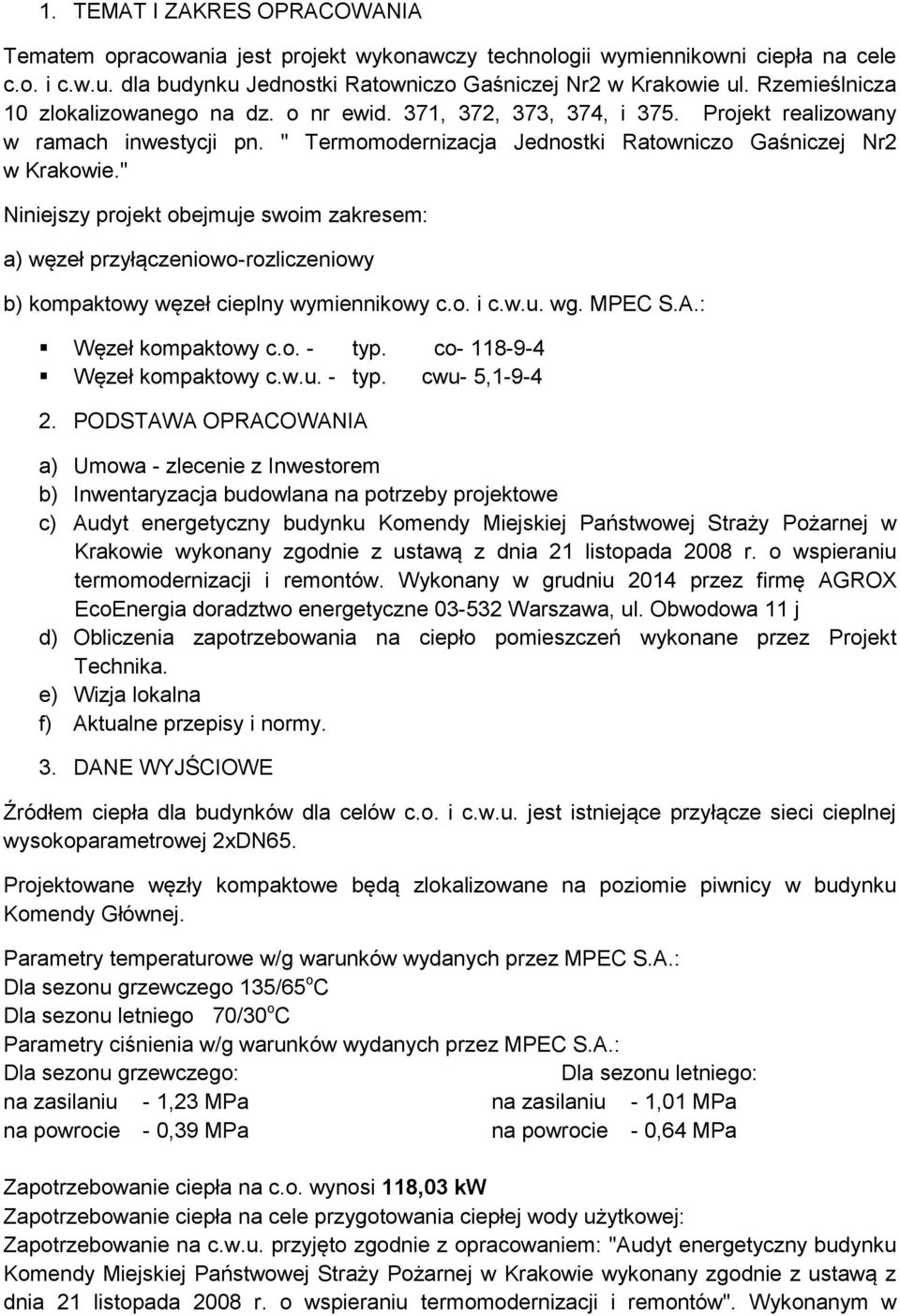

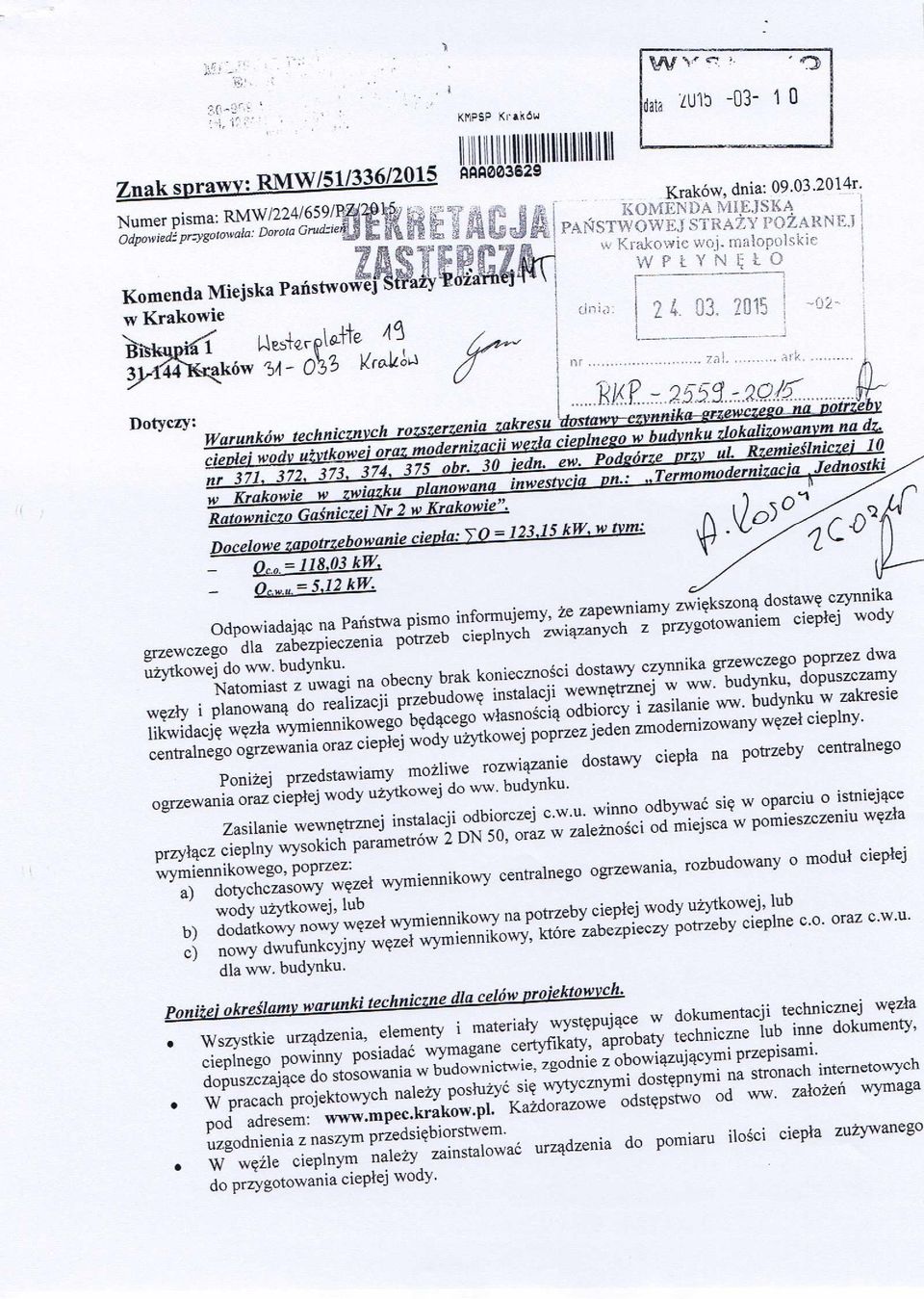

3 1. TEMAT I ZAKRES OPRACOWANIA Tematem opracowania jest projekt wykonawczy technologii wymiennikowni ciepła na cele c.o. i c.w.u. dla budynku Jednostki Ratowniczo Gaśniczej Nr2 w Krakowie ul. Rzemieślnicza 10 zlokalizowanego na dz. o nr ewid. 371, 372, 373, 374, i 375. Projekt realizowany w ramach inwestycji pn. " Termomodernizacja Jednostki Ratowniczo Gaśniczej Nr2 w Krakowie." Niniejszy projekt obejmuje swoim zakresem: a) węzeł przyłączeniowo-rozliczeniowy b) kompaktowy węzeł cieplny wymiennikowy c.o. i c.w.u. wg. MPEC S.A.: Węzeł kompaktowy c.o. - typ. co Węzeł kompaktowy c.w.u. - typ. cwu- 5, PODSTAWA OPRACOWANIA a) Umowa - zlecenie z Inwestorem b) Inwentaryzacja budowlana na potrzeby projektowe c) Audyt energetyczny budynku Komendy Miejskiej Państwowej Straży Pożarnej w Krakowie wykonany zgodnie z ustawą z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów. Wykonany w grudniu 2014 przez firmę AGROX EcoEnergia doradztwo energetyczne Warszawa, ul. Obwodowa 11 j d) Obliczenia zapotrzebowania na ciepło pomieszczeń wykonane przez Projekt Technika. e) Wizja lokalna f) Aktualne przepisy i normy. 3. DANE WYJŚCIOWE Źródłem ciepła dla budynków dla celów c.o. i c.w.u. jest istniejące przyłącze sieci cieplnej wysokoparametrowej 2xDN65. Projektowane węzły kompaktowe będą zlokalizowane na poziomie piwnicy w budynku Komendy Głównej. Parametry temperaturowe w/g warunków wydanych przez MPEC S.A.: Dla sezonu grzewczego 135/65 o C Dla sezonu letniego 70/30 o C Parametry ciśnienia w/g warunków wydanych przez MPEC S.A.: Dla sezonu grzewczego: Dla sezonu letniego: na zasilaniu - 1,23 MPa na zasilaniu - 1,01 MPa na powrocie - 0,39 MPa na powrocie - 0,64 MPa Zapotrzebowanie ciepła na c.o. wynosi 118,03 kw Zapotrzebowanie ciepła na cele przygotowania ciepłej wody użytkowej: Zapotrzebowanie na c.w.u. przyjęto zgodnie z opracowaniem: "Audyt energetyczny budynku Komendy Miejskiej Państwowej Straży Pożarnej w Krakowie wykonany zgodnie z ustawą z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów". Wykonanym w

4 grudniu 2014 przez firmę AGROX EcoEnergia doradztwo energetyczne Warszawa, ul. Obwodowa 11 j. n liczba użytkowników, n=48 osób, qj jednostkowe dobowe zapotrzebowanie na ciepłą wodę dla użytkownika, qj = 16,0 dm 3 /os d Średni dobowy strumień ciepła na potrzeby c.w.u. G d = n x q j G d = 48 x 16,0 = 768,0 dm 3 /d Średni godzinowy strumień ciepła na potrzeby c.w.u. G hśr = G d / τ τ czas eksploatacji w ciągu doby, τ = 24h G hśr = 768/24 = 32,0 dm 3 /h Współczynnik nierównomierności rozbioru. N h = 9,32 n -0,244 = 3,08 Maksymalny godzinowy strumień ciepła na potrzeby c.w.u. G hmax = N h x G hśr = 98,50 dm 3 /h Średnie zapotrzebowanie na ciepło na potrzeby c.w.u. Q c.w.u śr = G hśr x c w x ρ x. (t cw t zw ) c w ciepło właściwe wody c w = 4,19 kj/kg x K ρ gęstość wody, ρ = 1000 kg/m3 t cw temperatura wody ciepłej, t cw = 55 o C t zw temperatura wody zimnej, t zw = 10 o C Q c.w.u śr = 0, , (55 10) = 0,96 kw Maksymalne zapotrzebowanie na ciepło na potrzeby c.w.u. Q c.w.u max = G hmax x c w x ρ x. (t cw t zw ) Q c.w.u max = 0, , (55 10) = 5,12 kw 4. WYMIENNIKI CIEPŁA Dla celów c.o. i c.w.u. budynku Jednostki Ratowniczo Gaśniczej Nr 2 zlokalizowanej przy ul. Rzemieślnicza 10 w Krakowie zaprojektowano wymienniki ciepła płytowe lutowane firmy Secespol. Dobór wymienników został przeprowadzony w oparciu o program komputerowy Cairo Pro. Karty doboru stanowią załącznik do projektu. L.p. Opis Typ wymiennika 1 Instalacja c.o LB " 2 Instalacja c.w.u. LB "

5 5. POMPY OBIEGOWE Pompy obiegu instalacji c.o. zostały dobrane w oparciu o wyniki uzyskane z obliczeń poszczególnych instalacji. Obliczenie instalacji c.o. zostało wykonane w programie Audytor C.O. Obliczenie instalacji c.w.u. zostało wykonane w programie Audytor H2O. L.p. Opis Q [m 3 /h] H [m H2O ] Typ pompy 1 Instalacja c.o 4,9 4,5 Magna Instalacja c.w.u. 2,5 4,0 UPS 20-45N 6. RUROCIĄGI I ARMATURA Po stronie wysokich parametrów 135/65 [oc] instalację wykonać z rur stalowych czarnych bez szwu wg PN-EN :2004, PN-EN :20004/A1:2004, PN- EN :2004, PN-EN :004/A1:2004, PN-EN :2004, PN-EN :2004/A1:2004, PN-EN :2002(U), PN-EN 10220:2003(U) łączonych przez spawanie. Po stronie niskoparametrowej dopuszcza się stosowanie rur stalowych ze szwem wg PN-EN :2002(U). Rurociągi węzła cieplnego należy mocować na konstrukcjach ze stali profilowej osadzonej w ścianie, lub w posadzce. Jako zawory odcinające po stronie wysokich parametrów projektuje się zawory kulowe do montażu w połączeniu spawanym o ciśnieniu nominalnym p=2,0 [MPa], przy temperaturze 150[ o C]. Dla instalacji niskoparametrowej c.o. zaprojektowano armaturę odcinającą typu kulowego, do montażu w połączeniach gwintowanych. Zaprojektowanie urządzeń oczyszczających wodę grzewczą i ogrzewaną z zanieczyszczeń mechanicznych wynika z faktu zastosowania urządzeń technologicznych i pomiarowo - regulacyjnych. Woda w instalacji c.o. powinna spełniać wymogi normy PN-93/C Instalacja powinna zapewnić hermetyczność obiegu. Straty wody w ciągu roku nie powinny być większe niż 5% objętości zładu. 7. AKPiA STACJI WYMIENNIKÓW CIEPŁA WYTYCZNE Opis układu regulacji i sterowania Dla projektowanej stacji cieplnej zaprojektowano dla części: W1, W2, W3 niezależne regulatory pogodowe firmy Danfoss typu ECL 300, zgodnie z katalogiem węzłów cieplnych, współpracujące z układami AKPiA poszczególnych węzłów kompaktowych. W skład układu automatycznej regulacji temperatury wody grzewczej instalacji c.o. każdej z części W1, W2, W3 wchodzą następujące elementy: zawór regulacyjny jako zespół wykonawczy siłownik zaworu regulacyjnego termistorowe czujniki temperatury do zabudowy na rurociągach termistorowy czujnik temperatury zewnętrznej Układ regulacji temperatury spełnia następujące funkcje:

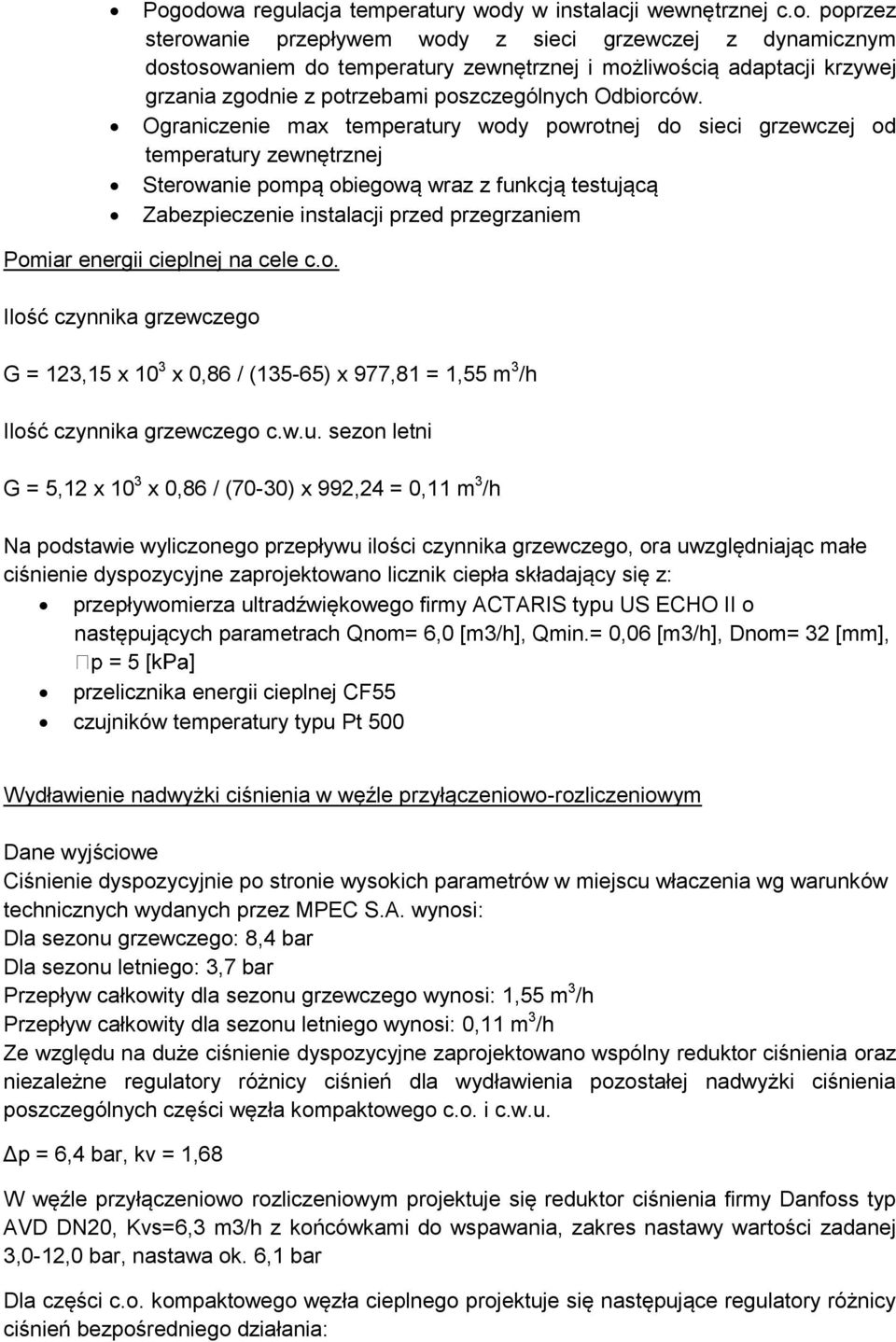

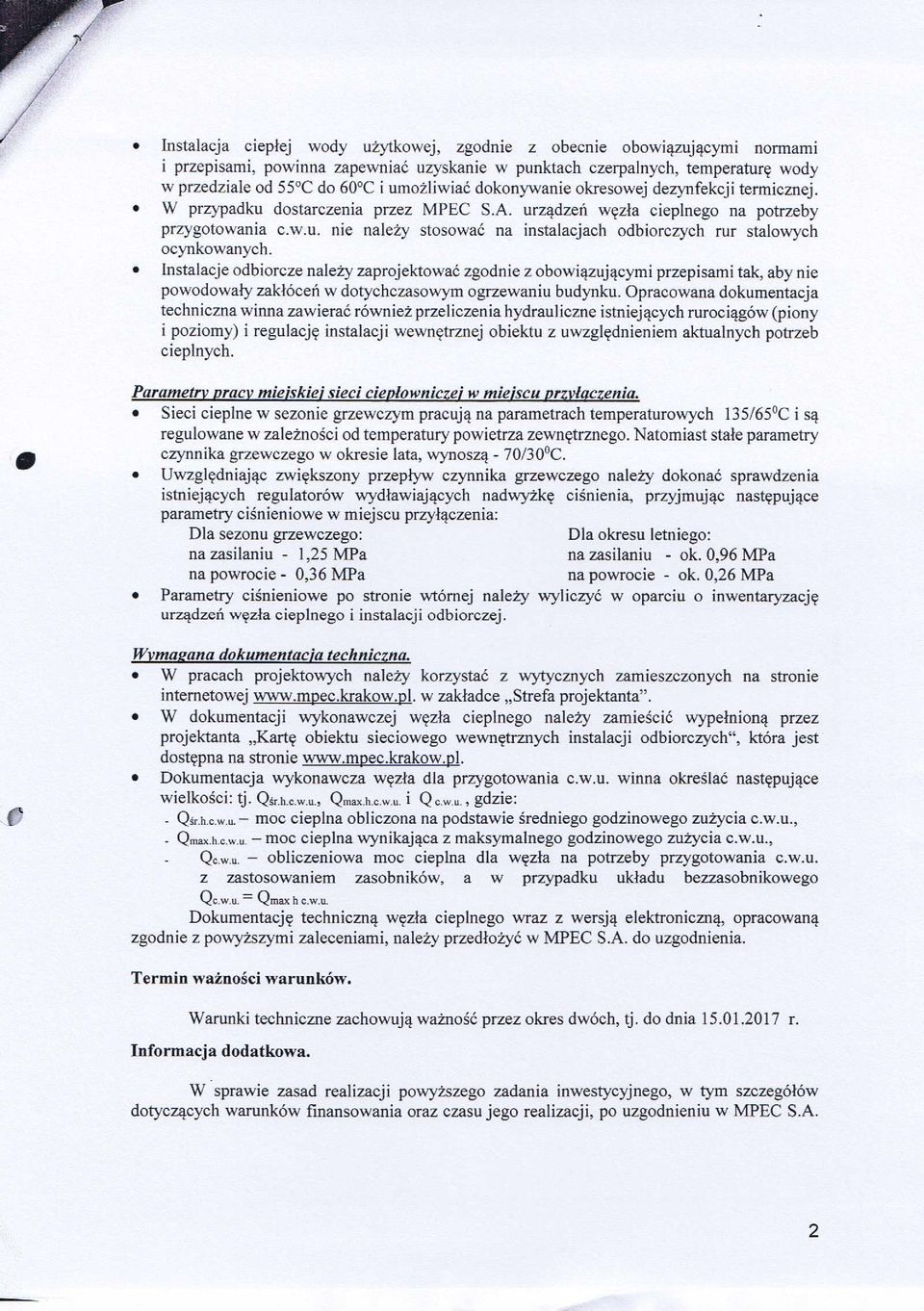

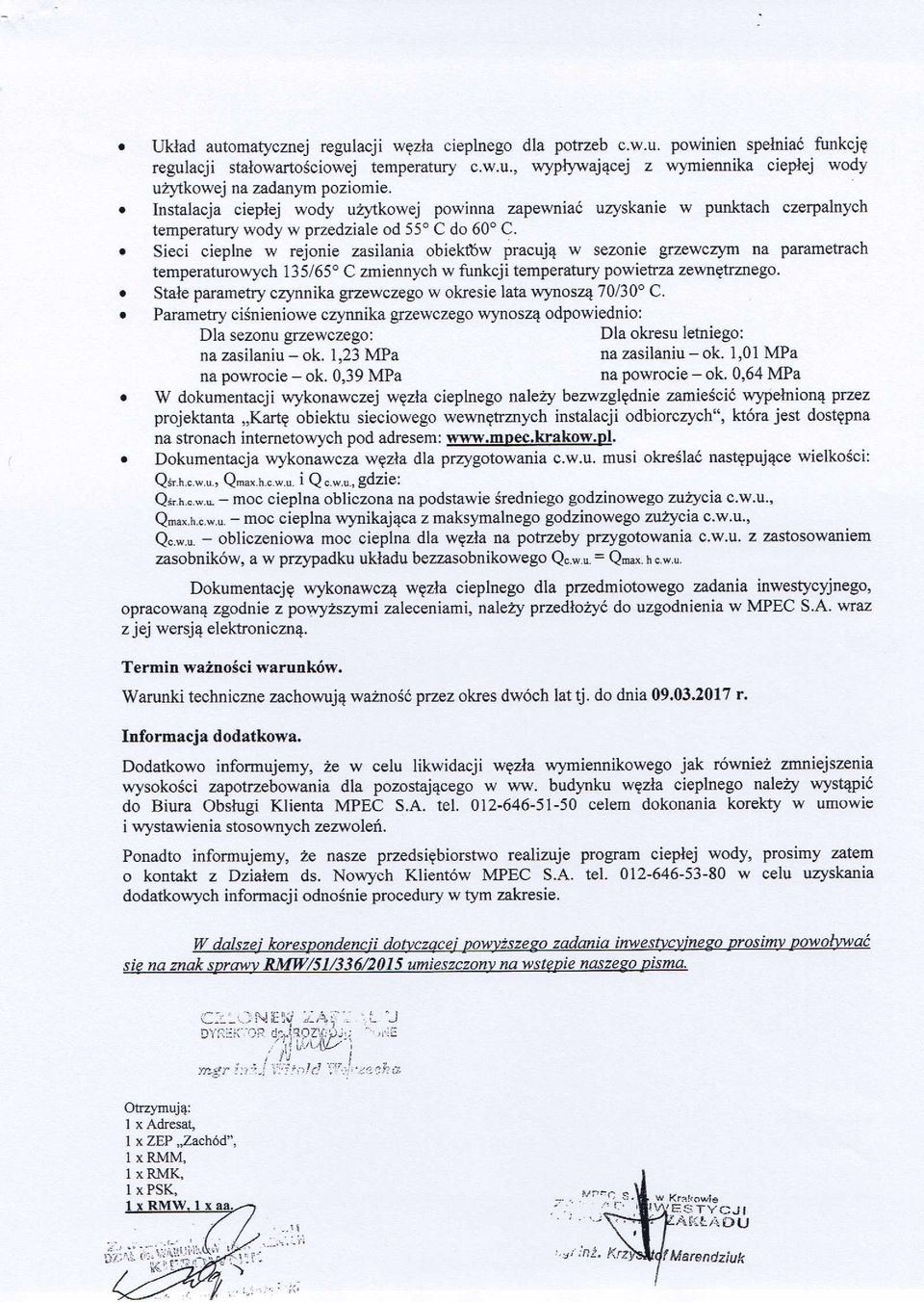

6 Pogodowa regulacja temperatury wody w instalacji wewnętrznej c.o. poprzez sterowanie przepływem wody z sieci grzewczej z dynamicznym dostosowaniem do temperatury zewnętrznej i możliwością adaptacji krzywej grzania zgodnie z potrzebami poszczególnych Odbiorców. Ograniczenie max temperatury wody powrotnej do sieci grzewczej od temperatury zewnętrznej Sterowanie pompą obiegową wraz z funkcją testującą Zabezpieczenie instalacji przed przegrzaniem Pomiar energii cieplnej na cele c.o. Ilość czynnika grzewczego G = 123,15 x 10 3 x 0,86 / (135-65) x 977,81 = 1,55 m 3 /h Ilość czynnika grzewczego c.w.u. sezon letni G = 5,12 x 10 3 x 0,86 / (70-30) x 992,24 = 0,11 m 3 /h Na podstawie wyliczonego przepływu ilości czynnika grzewczego, ora uwzględniając małe ciśnienie dyspozycyjne zaprojektowano licznik ciepła składający się z: przepływomierza ultradźwiękowego firmy ACTARIS typu US ECHO II o następujących parametrach Qnom= 6,0 [m3/h], Qmin.= 0,06 [m3/h], Dnom= 32 [mm], przelicznika energii cieplnej CF55 czujników temperatury typu Pt 500 Wydławienie nadwyżki ciśnienia w węźle przyłączeniowo-rozliczeniowym Dane wyjściowe Ciśnienie dyspozycyjnie po stronie wysokich parametrów w miejscu właczenia wg warunków technicznych wydanych przez MPEC S.A. wynosi: Dla sezonu grzewczego: 8,4 bar Dla sezonu letniego: 3,7 bar Przepływ całkowity dla sezonu grzewczego wynosi: 1,55 m 3 /h Przepływ całkowity dla sezonu letniego wynosi: 0,11 m 3 /h Ze względu na duże ciśnienie dyspozycyjne zaprojektowano wspólny reduktor ciśnienia oraz niezależne regulatory różnicy ciśnień dla wydławienia pozostałej nadwyżki ciśnienia poszczególnych części węzła kompaktowego c.o. i c.w.u. Δp = 6,4 bar, kv = 1,68 W węźle przyłączeniowo rozliczeniowym projektuje się reduktor ciśnienia firmy Danfoss typ AVD DN20, Kvs=6,3 m3/h z końcówkami do wspawania, zakres nastawy wartości zadanej 3,0-12,0 bar, nastawa ok. 6,1 bar Dla części c.o. kompaktowego węzła cieplnego projektuje się następujące regulatory różnicy ciśnień bezpośredniego działania:

7 G = 118,3 x 10 3 x 0,86 / (135-65) x 977,81 = 1,48 m 3 /h Dobrano regulator różnicy ciśnień firmy Danfoss typ AVP DN15, Kvs=2,5 m3/h z końcówkami do wspawania, zakres nastawy wartości zadanej 0,2-1,0 bar, nastawa ok. 0,40 bar Dla części c.w.u. kompaktowego węzła cieplnego projektuje się następujące regulatory różnicy ciśnień bezpośredniego działania: G = 0,11 m 3 /h Dobrano regulator różnicy ciśnień firmy Danfoss typ AVP DN15, Kvs=1,0 m3/h z końcówkami do wspawania, zakres nastawy wartości zadanej 0,2-1,0 bar, nastawa ok. 0,40 bar Przed montażem potwierdzić z gestorem sieci wartości ciśnień dyspozycyjnych. Zabezpieczenie systemu ciepłowniczego Zgodnie z wymogami MPEC S.A. nie przewiduje się zabezpieczenia instalacji urządzeń grzewczych po stronie wysokich parametrów. Wynika to m.in. z faktu, że ciśnienie robocze w sieci wysokoparametrowej nie przekracza 1,6 [MPa]. Zabezpieczenie wymiennika po stronie wody instalacyjnej zaprojektowano w oparciu o zawory bezpieczeństwa firmy SYR. Jako zabezpieczenie urządzeń ogrzewania wodnego zaprojektowano naczynie wzbiorcze przeponowe firmy Falamco, zgodnie z wymogami PN-B Instalacja c.o. ciśnienie statyczne instalacji c.o.: pst= 9,0 [mh2o] = 0,9 [bar] pojemność zładu przyjęto: Vzładu= 0,92 [m3], ciśnienie otwarcia zaworu bezpieczeństwa: p= 4 [bar] Pojemność użytkowa naczynia wzbiorczego Vu = Vz.. Vu = 0, ,7. 0,0287 = 26,4 [dm3]. Pojemność całkowita naczynia wzbiorczego wynosi: Vn = Vu. (p max +1/p max - p) Vn = 26,4. (4+1/4-1,1) = 45,51 dm3 Użytkowa pojemność naczynia wzbiorczego z rezerwą Vu R = Vu + Vco. E. 10 Vu R = 45,51 + 0, = 45,91 dm3 Ciśnienie wstępne pracy instalacji

8 pr =1,79 Pojemność całkowita naczynia wzbiorczego przeponowego z hermetyczną przestrzenią gazowa z uwzględnieniem jego rezerwy użytkowej Vn R = Vu R. (p max +1/p max - pr) Vn R = 103,86 dm3 Dobrano naczynie wzbiorcze przeponowe Flamco Flexon C140 o pojemności 140 litrów. Instalacja c.w.u. Pojemność użytkowa naczynia wzbiorczego Vu = Vz.. Vu = 1, ,7. 0,0287 = 44,18 [dm3]. Pojemność całkowita naczynia wzbiorczego wynosi: Vn = Vu. (p max +1/p max - p) Vn = 44,18. (6+1/6-1,1) = 63,11 dm3 Użytkowa pojemność naczynia wzbiorczego z rezerwą Vu R = Vu + Vco. E. 10 Vu R = 44,18 + 1, = 59,58 dm3 Ciśnienie wstępne pracy instalacji pr =1,53 Pojemność całkowita naczynia wzbiorczego przeponowego z hermetyczną przestrzenią gazowa z uwzględnieniem jego rezerwy użytkowej Vn R = Vu R. (p max +1/p max - pr) Vn R = 168,85 Dobrano naczynie wzbiorcze przeponowe Flamco Flexon C 200 o pojemności 200 litrów.

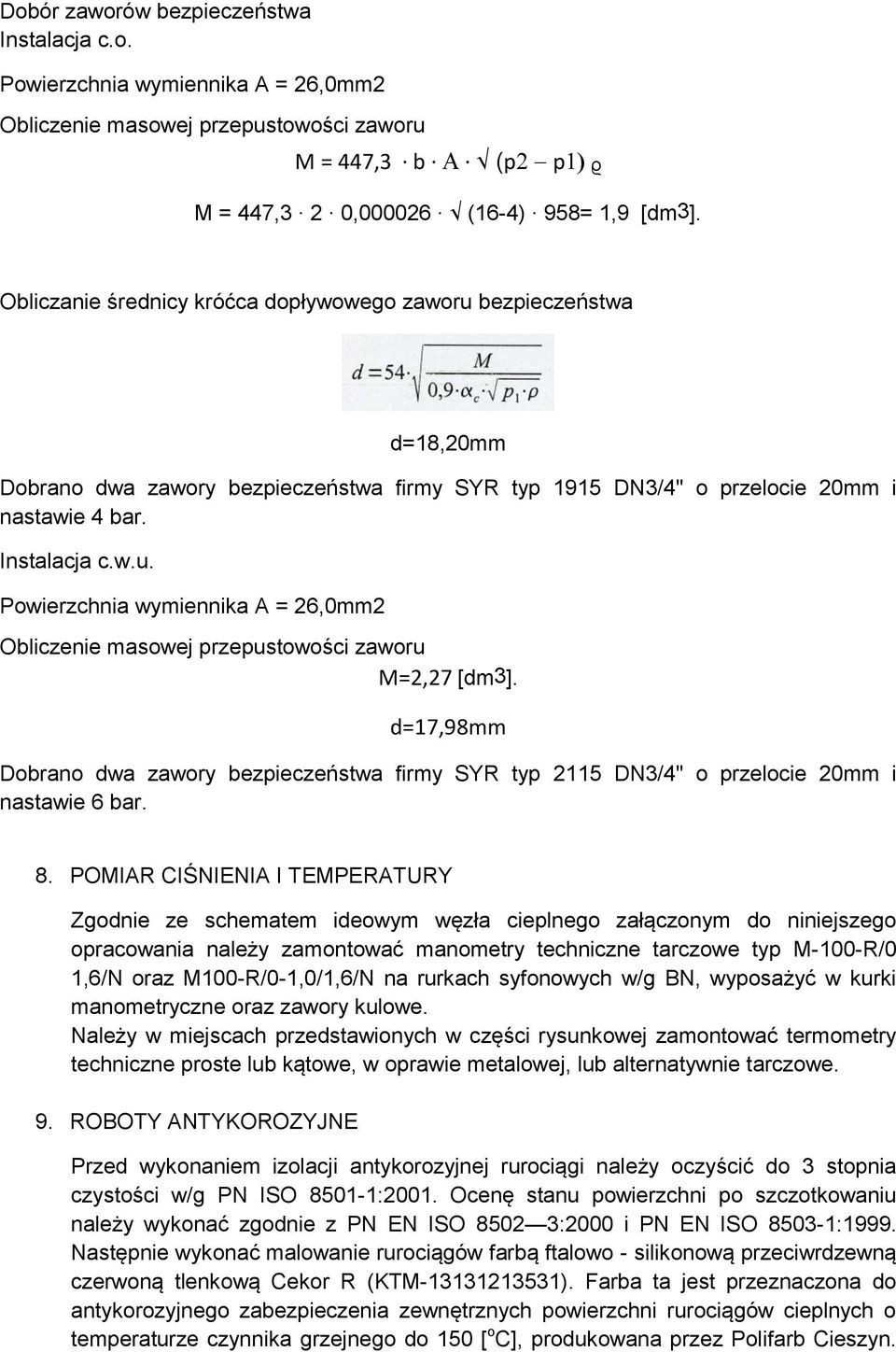

9 Dobór zaworów bezpieczeństwa Instalacja c.o. Powierzchnia wymiennika A = 26,0mm2 Obliczenie masowej przepustowości zaworu M = 447,3. b.. (p p ᵨ M = 447, , (16-4). 958= 1,9 [dm3]. Obliczanie średnicy króćca dopływowego zaworu bezpieczeństwa d=18,20mm Dobrano dwa zawory bezpieczeństwa firmy SYR typ 1915 DN3/4" o przelocie 20mm i nastawie 4 bar. Instalacja c.w.u. Powierzchnia wymiennika A = 26,0mm2 Obliczenie masowej przepustowości zaworu M=2,27 [dm3]. d=17,98mm Dobrano dwa zawory bezpieczeństwa firmy SYR typ 2115 DN3/4" o przelocie 20mm i nastawie 6 bar. 8. POMIAR CIŚNIENIA I TEMPERATURY Zgodnie ze schematem ideowym węzła cieplnego załączonym do niniejszego opracowania należy zamontować manometry techniczne tarczowe typ M-100-R/0 1,6/N oraz M100-R/0-1,0/1,6/N na rurkach syfonowych w/g BN, wyposażyć w kurki manometryczne oraz zawory kulowe. Należy w miejscach przedstawionych w części rysunkowej zamontować termometry techniczne proste lub kątowe, w oprawie metalowej, lub alternatywnie tarczowe. 9. ROBOTY ANTYKOROZYJNE Przed wykonaniem izolacji antykorozyjnej rurociągi należy oczyścić do 3 stopnia czystości w/g PN ISO :2001. Ocenę stanu powierzchni po szczotkowaniu należy wykonać zgodnie z PN EN ISO :2000 i PN EN ISO :1999. Następnie wykonać malowanie rurociągów farbą ftalowo - silikonową przeciwrdzewną czerwoną tlenkową Cekor R (KTM ). Farba ta jest przeznaczona do antykorozyjnego zabezpieczenia zewnętrznych powierzchni rurociągów cieplnych o temperaturze czynnika grzejnego do 150 [ o C], produkowana przez Polifarb Cieszyn.

10 Jest jednocześnie farbą podkładową i nawierzchniową. Zalicza się do II klasy niebezpieczeństwa pożarowego. Wszystkie prace zabezpieczeń antykorozyjnych tą farbą powinny być wykonywane w odpowiedniej odzieży ochronnej i przy dobrej wentylacji. 10. ROBOTY TERMOIZOLACYJNE Izolację cieplną rurociągów należy wykonać zgodnie z PN-B-02421, PN- ISO\10456:1999, PN-EN ISO 8497:1999PN-EN ISO 12241:2001. Rodzaj izolacji cieplnej do uzgodnienia z Użytkownikiem. Dla rurociągów po stronie wysokich parametrów zaprojektowano otuliny typ 7300 wykonane z wełny szklanej wraz z zewnętrznym pokryciem folią aluminiową zbrojonej siatką szklaną firmy GULLFIBER przystosowane do czynnika grzewczego +200 [ o C]. Dla rurociągów po stronie wysokich parametrów zaprojektowano izolację typu Isover 7300 Alu (włókno szklane). Wymagana grubość izolacji zgodnie z PN winna wynosić dla rurociągu o średnicy Dnom= mm : Rurociągi po stronie wtórnej wymiennikowni (niski parametr) należy izolować z zastosowaniem prefabrykowanej izolacji termicznej typu Steinonorm 300 (poliuretan). W tym przypadku zalecana grubość izolacji winna wynosić: a) rurociągi zasilania instalacji c.o.: 20mm - 40mm, grubość izolacji 25 mm 50mm - 65mm, grubość izolacji 30 mm b)rurociągi powrotu instalacji c.o.: 20mm - 32mm, grubość izolacji 20 mm 40mm - 65 mm, grubość izolacji 25 mm Płaszcze rurociągów zaleca się pomalować kolorami umownymi w zależności od przepływającego czynnika, zgodnie z PN-70/N Znakowanie opaskowe rurociągów należy wykonać za pomocą opasek dwubarwnych. Ponadto należy umieścić znaki kierunku przepływu czynnika (grzewczego i ogrzewanego) i znaki ostrzegawcze BHP (wysoka temperatura i ciśnienie). 11. UWAGI KOŃCOWE Dokumentacja techniczna dostarczona przez Inwestora przed jej przekazaniem na budowę powinna być sprawdzona u wykonawcy robót pod kątem możliwości technicznych realizacji zgodnie z obowiązującymi przepisami. Urządzenia dla projektowanej stacji cieplnej powinny być zamontowane zgodnie z instrukcjami fabrycznymi. Decyzje o zmianach wprowadzonych w czasie wykonywania robót powinny być każdorazowo potwierdzone wpisem do Dziennika Budowy. Przed rozpoczęciem rozruchu węzła należy dokładnie przepłukać wodą rurociągi po stronie sieciowej i instalacji oraz oczyścić wkłady filtrów siatkowych. Rozruch węzła przeprowadzić w następującej kolejności : sprawdzić i wyregulować ciśnienia poduszki gazowej w naczyniach wzbiorczych napełnić zład c.o. wodą sieciową zgodnie z warunkami zawartymi w instrukcji eksploatacji uruchomić pompę obiegową co i wyregulować przepływ do wartości obliczeniowej otworzyć główne zawory odcinające po stronie sieciowej i wyregulować przepływ

11 wody sieciowej do wartości obliczeniowej uruchomić automatykę Węzły kompaktowe W1, W2, W3 i W4 zamówić u producenta tych urządzeń oraz wykonać zgodnie ze szczegółową specyfikacją techniczną dołączoną do niniejszego P.W..Wszystkie urządzenia węzła powinny posiadać aktualny atest o dopuszczeniu do stosowania w budownictwie. Należy przestrzegać przepisów BHP, Sanepid, Ppoż. Całość robót wykonać zgodnie z niniejszym projekt, DTR zaprojektowanych urządzeń pomiarowo - regulacyjnych oraz Warunkami Technicznymi Wykonania i Odbioru WęzłówCiepłowniczych zeszyt 8 wydanymi przez CORBTI Instal.
