1 WYŻSZA SZKOŁA OFICERSKA im. Tadeusza Kościuszki WYDZIAŁ WOJSK ZMECHANIZOWANYCH KATEDRA TAKTYKI OGÓLNEJ Sygn. WSO-TK wewn. nr 148/99 Waldemar KORZENIOWSKI Janusz SMYKLA Jerzy SZALC STRUKTURY ORGANIZACYJNE (ĆWICZEBNE) ODDZIAŁÓW I PODODDZIAŁÓW ORAZ DANE TAKTYCZNO - TECHNICZNE SPRZĘTU WROCŁAW 1999

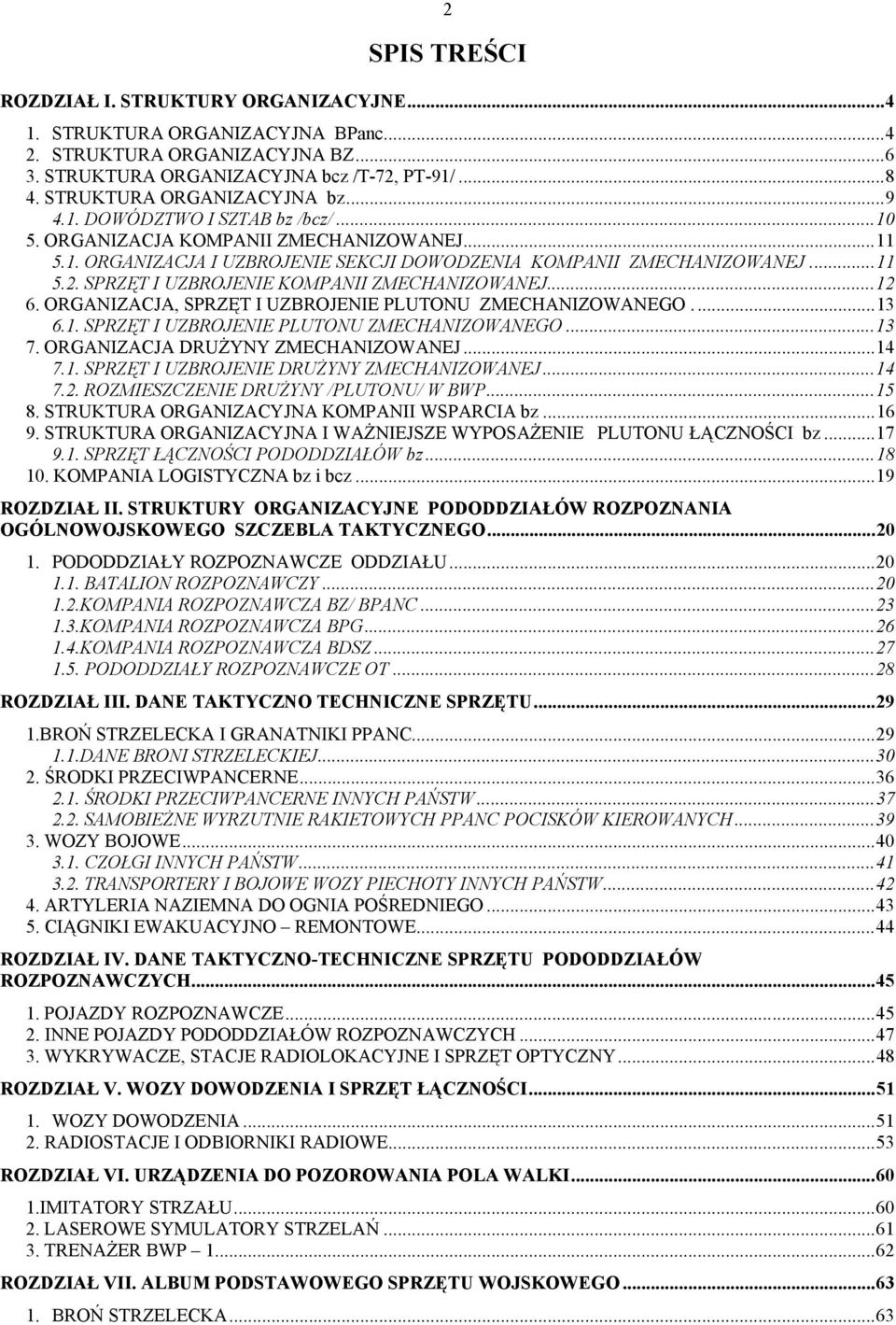

2 2 SPIS TREŚCI ROZDZIAŁ I. STRUKTURY ORGANIZACYJNE STRUKTURA ORGANIZACYJNA BPanc STRUKTURA ORGANIZACYJNA BZ STRUKTURA ORGANIZACYJNA bcz /T-72, PT-91/ STRUKTURA ORGANIZACYJNA bz DOWÓDZTWO I SZTAB bz /bcz/ ORGANIZACJA KOMPANII ZMECHANIZOWANEJ ORGANIZACJA I UZBROJENIE SEKCJI DOWODZENIA KOMPANII ZMECHANIZOWANEJ SPRZĘT I UZBROJENIE KOMPANII ZMECHANIZOWANEJ ORGANIZACJA, SPRZĘT I UZBROJENIE PLUTONU ZMECHANIZOWANEGO SPRZĘT I UZBROJENIE PLUTONU ZMECHANIZOWANEGO ORGANIZACJA DRUŻYNY ZMECHANIZOWANEJ SPRZĘT I UZBROJENIE DRUŻYNY ZMECHANIZOWANEJ ROZMIESZCZENIE DRUŻYNY /PLUTONU/ W BWP STRUKTURA ORGANIZACYJNA KOMPANII WSPARCIA bz STRUKTURA ORGANIZACYJNA I WAŻNIEJSZE WYPOSAŻENIE PLUTONU ŁĄCZNOŚCI bz SPRZĘT ŁĄCZNOŚCI PODODDZIAŁÓW bz KOMPANIA LOGISTYCZNA bz i bcz...19 ROZDZIAŁ II. STRUKTURY ORGANIZACYJNE PODODDZIAŁÓW ROZPOZNANIA OGÓLNOWOJSKOWEGO SZCZEBLA TAKTYCZNEGO PODODDZIAŁY ROZPOZNAWCZE ODDZIAŁU BATALION ROZPOZNAWCZY KOMPANIA ROZPOZNAWCZA BZ/ BPANC KOMPANIA ROZPOZNAWCZA BPG KOMPANIA ROZPOZNAWCZA BDSZ PODODDZIAŁY ROZPOZNAWCZE OT...28 ROZDZIAŁ III. DANE TAKTYCZNO TECHNICZNE SPRZĘTU BROŃ STRZELECKA I GRANATNIKI PPANC DANE BRONI STRZELECKIEJ ŚRODKI PRZECIWPANCERNE ŚRODKI PRZECIWPANCERNE INNYCH PAŃSTW SAMOBIEŻNE WYRZUTNIE RAKIETOWYCH PPANC POCISKÓW KIEROWANYCH WOZY BOJOWE CZOŁGI INNYCH PAŃSTW TRANSPORTERY I BOJOWE WOZY PIECHOTY INNYCH PAŃSTW ARTYLERIA NAZIEMNA DO OGNIA POŚREDNIEGO CIĄGNIKI EWAKUACYJNO REMONTOWE...44 ROZDZIAŁ IV. DANE TAKTYCZNO-TECHNICZNE SPRZĘTU PODODDZIAŁÓW ROZPOZNAWCZYCH POJAZDY ROZPOZNAWCZE INNE POJAZDY PODODDZIAŁÓW ROZPOZNAWCZYCH WYKRYWACZE, STACJE RADIOLOKACYJNE I SPRZĘT OPTYCZNY...48 ROZDZIAŁ V. WOZY DOWODZENIA I SPRZĘT ŁĄCZNOŚCI WOZY DOWODZENIA RADIOSTACJE I ODBIORNIKI RADIOWE...53 ROZDZIAŁ VI. URZĄDZENIA DO POZOROWANIA POLA WALKI IMITATORY STRZAŁU LASEROWE SYMULATORY STRZELAŃ TRENAŻER BWP ROZDZIAŁ VII. ALBUM PODSTAWOWEGO SPRZĘTU WOJSKOWEGO BROŃ STRZELECKA...63

3 3 2. ŚRODKI PRZECIWPANCERNE WOZY BOJOWE CZOŁGI BOJOWE WOZY PIECHOTY TRANSPORTERY OPANCERZONE SPRZĘT ARTYLERII NAZIEMNEJ DO OGNIA POŚREDNIEGO CIĄGNIKI EWAKUACYJNO REMONTOWE POJAZDY ROZPOZNAWCZE NOKTOWIZORY I SPRZĘT OPTYCZNY ŚRODKI ŁĄCZNOŚCI URZĄDZENIA DO POZOROWANIA POLA WALKI IMITATORY STRZAŁU LASEROWE SYMULATORY STRZELAŃ...63

4 ROZDZIAŁ I. STRUKTURY ORGANIZACYJNE (wariant) 1. STRUKTURA ORGANIZACYJNA BPanc DOWÓDCA ZCA DOWÓDCY SZEF SZTABU S - 1 S - 2 S - 3 S - 4 S - 5* S - 6 Pion szkolenia Kancelarie Pion Głównego Księgowego bdow kr ksap bcz bz das dplot blog sztab kłącz korr klog * - tylko na czas W sztab pl.łącz kcz klog sztab pl.łącz kz kwsp klog sztab bdow bas klog sztab pldow bplot klog sztab krem kzaop kmed

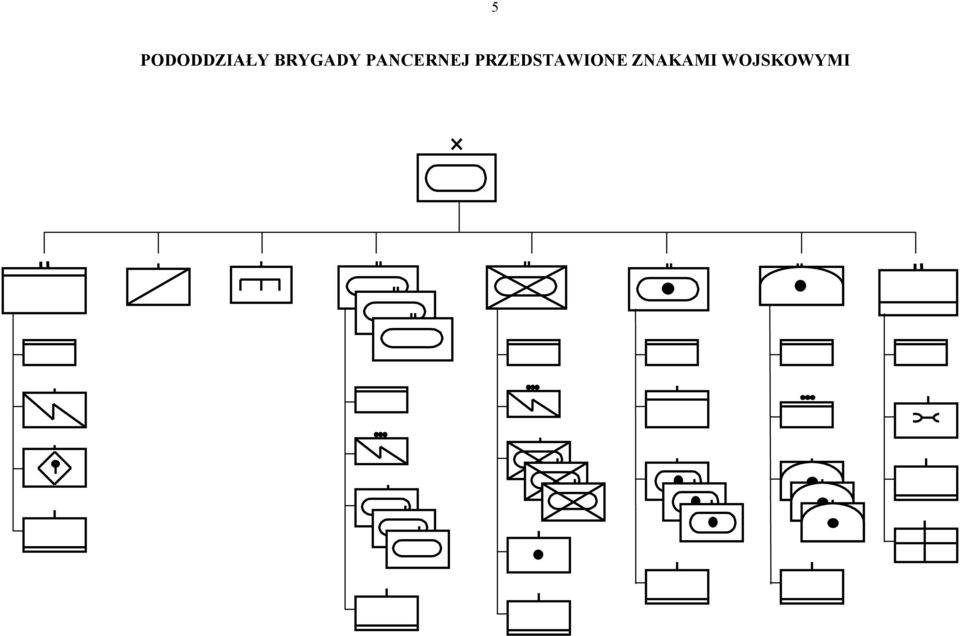

5 5 PODODDZIAŁY BRYGADY PANCERNEJ PRZEDSTAWIONE ZNAKAMI WOJSKOWYMI

6 6 2. STRUKTURA ORGANIZACYJNA BZ DOWÓDCA ZCA DOWÓDCY SZEF SZTABU S - 1 S - 2 S - 3 S - 4 S 5 * S - 6 Pion szkolenia Kancelarie Pion Głównego Księgowego bdow kr ksap bz bcz das dappanc dplot blog sztab kłącz korr klog sztab pl.łącz kz kwsp sztab pl.łącz kcz klog sztab bdow bas klog sztab bdow bapanc klog sztab pldow bplot klog sztab krem kzaop kmed * - tylko na czas W klog

7 7 PODODDZIAŁY BRYGADY ZMECHANIZOWANEJ PRZEDSTAWIONE ZNAKAMI WOJSKOWYMI

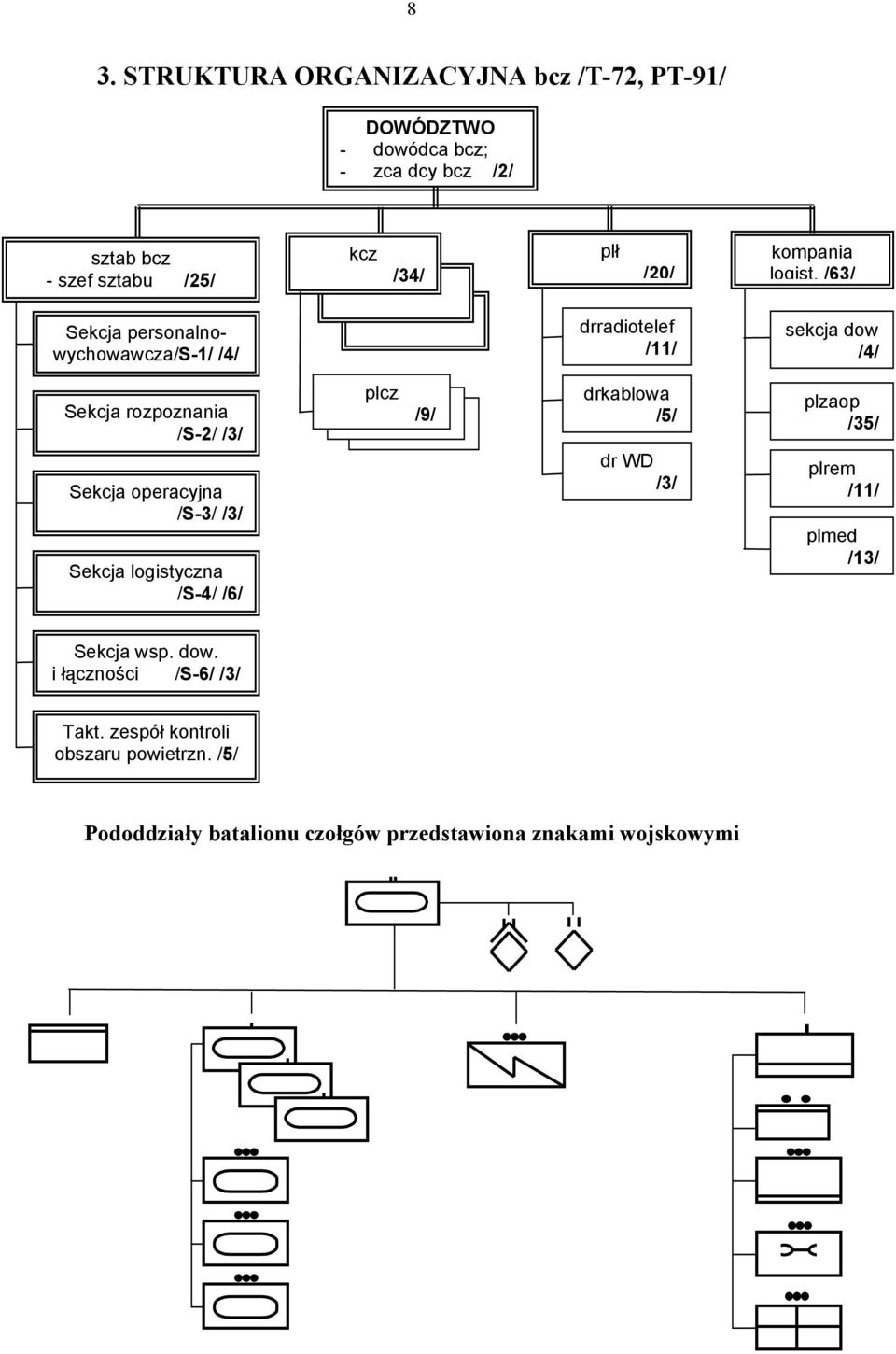

8 8 3. STRUKTURA ORGANIZACYJNA bcz /T-72, PT-91/ DOWÓDZTWO - dowódca bcz; - zca dcy bcz /2/ sztab bcz - szef sztabu /25/ kcz /34/ plł /20/ kompania logist. /63/ Sekcja personalnowychowawcza/s-1/ /4/ drradiotelef /11/ sekcja dow /4/ Sekcja rozpoznania /S-2/ /3/ Sekcja operacyjna /S-3/ /3/ Sekcja logistyczna /S-4/ /6/ plcz /9/ drkablowa /5/ dr WD /3/ plzaop /35/ plrem /11/ plmed /13/ Sekcja wsp. dow. i łączności /S-6/ /3/ Takt. zespół kontroli obszaru powietrzn. /5/ Pododdziały batalionu czołgów przedstawiona znakami wojskowymi

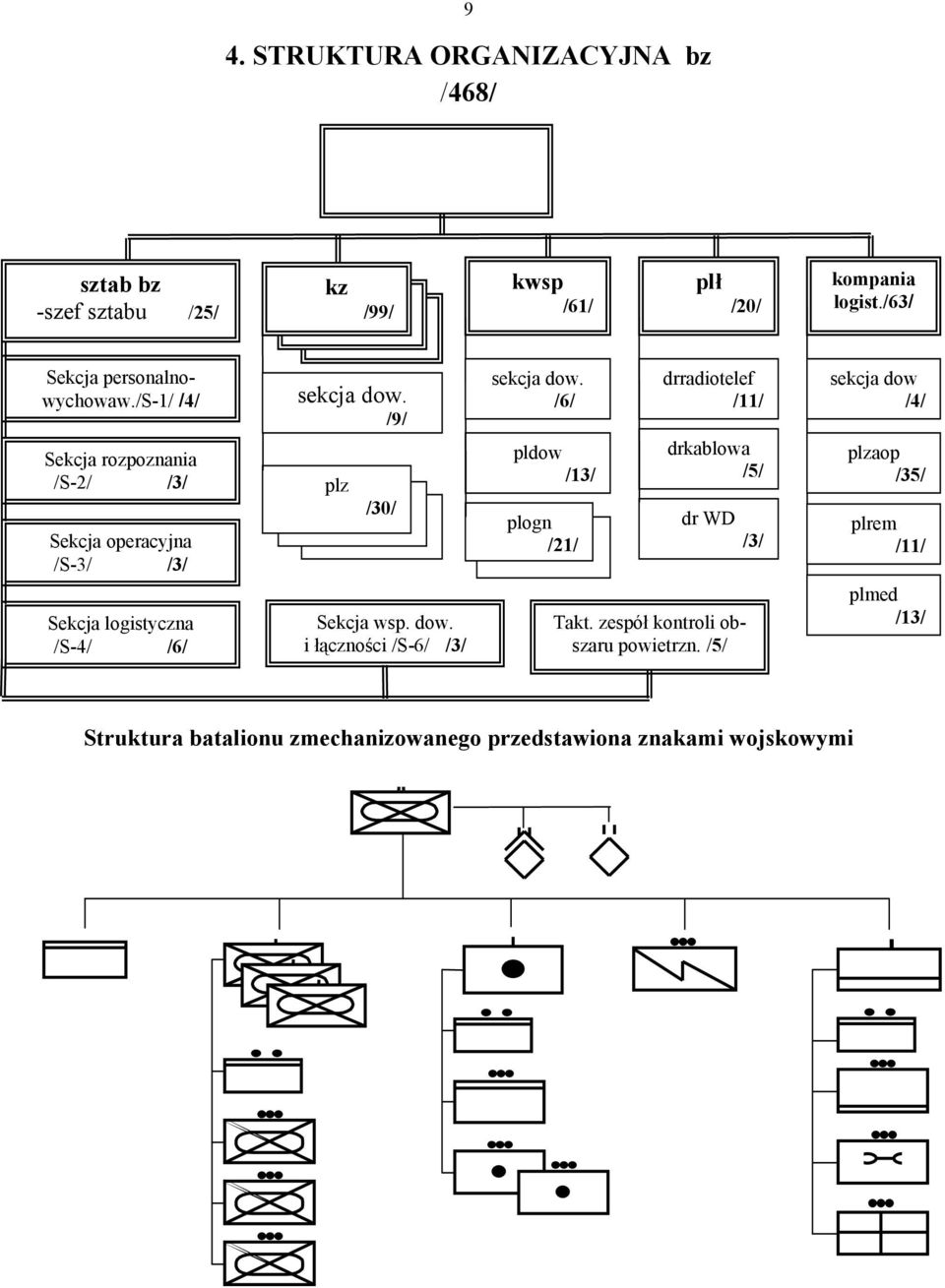

9 9 4. STRUKTURA ORGANIZACYJNA bz /468/ DOWÓDZTWO - dowódca bz; - zca dcy bz /2/ sztab bz -szef sztabu /25/ kz /99/ kwsp /61/ plł /20/ kompania logist./63/ Sekcja personalnowychowaw./s-1/ /4/ Sekcja rozpoznania /S-2/ /3/ Sekcja operacyjna /S-3/ /3/ Sekcja logistyczna /S-4/ /6/ sekcja dow. /9/ plz /30/ Sekcja wsp. dow. i łączności /S-6/ /3/ sekcja dow. /6/ pldow /13/ plogn /21/ drradiotelef /11/ drkablowa /5/ dr WD /3/ Takt. zespół kontroli obszaru powietrzn. /5/ sekcja dow /4/ plzaop /35/ plrem /11/ plmed /13/ Struktura batalionu zmechanizowanego przedstawiona znakami wojskowymi

10 DOWÓDZTWO I SZTAB bz /bcz/ DOWÓDZTWO - dowódca bz - ppłk - zca dcy bz - mjr SZTAB bz - szef sztabu - mjr Sekcja personalnowychowawcza S-1 Sekcja rozpoznawcza S-2 Sekcja operacyjna S-3 Sekcja Logistyczna S-4 Sekcja wsparcia dowodzenia i łączności S-6 Taktyczny zespół kontroli obszaru powietrznego - szef sekcji - oficer ds. społ.- wychowawczych - oficer ds. społ.- wychowawczych - chorąży ewidencyjny. - szef sekcji - oficer rozpoznania - chorąży - starszy szyfrant - szef sekcji - oficer operacyjny - starszy instruktor - szef sekcji - chorąży zaopatrzenia - chorąży zaopatrzenia - chorąży eksploatacji - chorąży eksploatacji - podoficer - szef sekcji - chorąży - podoficer - szef zespołu - chorąży - chorąży - podoficer - kierowca

11 11 5. ORGANIZACJA KOMPANII ZMECHANIZOWANEJ Stan - 99 żołnierzy 5.1. ORGANIZACJA I UZBROJENIE SEKCJI DOWODZENIA KOMPANII ZMECHANIZOWANEJ. Stan - 9 żołnierzy K K MK DzO Dca kz /pw/ Szef kz /pw/ Technik kz /pw/ Kierowca s. c-t /kbk/ Kierowca s. c-t /kbk/ Mechanik kierowca /pm/ Dział. operator /pm/ Strzelec sanit. /kbk/ Strzelec radiotelef. /kbk/

12 SPRZĘT I UZBROJENIE KOMPANII ZMECHANIZOWANEJ ILOŚĆ ORAZ RODZAJ SPRZĘTU I UZBROJENIA : - wóz dowodzenia - 1 szt. /BWP 1D/ - wóz bojowy /transporter opancerzony/ - 9 szt. - samochód ciężarowo-terenowy - 2 szt. /STAR 200 LUB STAR 266 / - karabin maszynowy /km/ - 9 szt. /w tym trzy 7,62 mm km PKS / - ręczny granatnik przeciwpancerny /rpg/ - 9 szt. - karabinek granatnik /kbkg/ - 9 szt. - karabinek /kbk/ - 40 szt. - pistolet maszynowy /pm/ - 29 szt. - karabin wyborowy /kbw/ - 3 szt./7,62 mm kbw SWD/ - pistolet wojskowy /pw/ - 9 szt. /9 mm P-83 WANAD lub 9 mm P-94 WIST/. - pistolet sygnałowy /ps/ - 4 szt. /26 mm pistolet sygnałowy/. - Radiostacje: kompanijne (osobiste) przenośne - 4 szt. /R-3501 lub TRC-9100/ - 1 szt.r-107 lub T2/01 (TUBEROZA) lub TRC-9200

13 13 6. ORGANIZACJA, SPRZĘT I UZBROJENIE PLUTONU ZMECHANIZOWANEGO. ORGANIZACJA: Stan - 30 żołnierzy Dca plz /pw/ Pom. dcy plz /pw/ 6.1. SPRZĘT I UZBROJENIE PLUTONU ZMECHANIZOWANEGO ILOŚĆ ORAZ RODZAJ SPRZĘTU I UZBROJENIA : - wóz bojowy /transporter opancerzony/ - 3 szt. - karabin maszynowy /km/ - 3 szt. (w tym jeden km PKS) - ręczny granatnik przeciwpancerny /rpg/ - 3 szt. - karabinek granatnik /kbkg/ - 3 szt. - karabinek /kbk/ - 12 szt. - pistolet maszynowy /pm/ - 9 szt. - karabin wyborowy /kbw/ - 1 szt./7,62 mm kbw SWD/. - pistolet wojskowy /pw/ - 2 szt. /9 mm P-83 WANAD lub 9 mm P-94 WIST/. - pistolet sygnałowy /ps/ - 1 szt. /26 mm pistolet sygnałowy/. - radiostacja kompanijna (osobista) - 1 szt. /R-3501 lub TRC-9100/.

14 14 7. ORGANIZACJA DRUŻYNY ZMECHANIZOWANEJ Stan osobowy drużyn: - 1 i 2 drużyna po 9 żołnierzy; - 3 drużyna - 10 żołnierzy. dowódca drużyny /kbk AK/ MK DzO SW mechanik kierowca działonowy operator celowniczy granatnika ppanc. pomocnik celowniczego granatnika celowniczy karabinu maszyn. pomocnik celowniczego km. strzelec karabinka granatnika strzelec karabinka strzelec karabinu wybor. /pm/ /pm/ /rpg+pm/ /kbk/ /km/ 1 /kbk/ /kbkg/ /kbk/ 2 /kbw/ SPRZĘT I UZBROJENIE DRUŻYNY ZMECHANIZOWANEJ ILOŚĆ ORAZ RODZAJ SPRZĘTU I UZBROJENIA : - wóz bojowy /transporter opancerzony/ - 1 szt. /BWP-1 /; - karabin maszynowy /km/ - 1 szt. /7,62 mm km PK(PKS)/; - ręczny granatnik przeciwpancerny /rpg/ - 1 szt. / 40 mm rgppanc 7W lub 40 mm RPG-7M/; - karabinek granatnik /kbkg/ - 1 szt. / 40 mm PALLAD lub Carl Gustaf M 3/; - karabinek /kbk/ - 4 szt. /5,56 mm kbk - BERYL lub 7,62 mm kbk AKMS - pistolet maszynowy /pm/ - 3 szt. /9 mm pm wz. 63 lub 9 mm pm GLAUBERYT/ - celownik noktowizyjny - 2 szt. /NSPU - uniwersalny; PPN-3 - km PK/ 1 W 3 drużynie km PKS. 2 W 3 drużynie amunicyjny km PKS. 3 W 3 drużynie.

15 ROZMIESZCZENIE DRUŻYNY /PLUTONU/ W BWP 3 drz 1 drz 2 drz

16 16 8. STRUKTURA ORGANIZACYJNA KOMPANII WSPARCIA bz (61 żołnierzy) DOWÓDCA KOMPANII SEKCJA DOWODZENIA - szef kompanii; - technik kompanii; - st. mechanik; - rachmistrz; - kierowca. pluton dowodzenia /13/: - dowódca; - kierowca. pluton ogniowy /21/ drużyna rozpozn. /3/: - dowódca; - zwiadowca; - dalmierzysta. obsługa moździerza/6/ dr radiotelef. /8/: - dowódca; - 7x radiotelef. Sprzęt: - moździerz 120 mm - 6; - ciągnik (sam. c-t) - 9; - dalmierz DS.-1-1; - kątomierz busola PAB - 4; - przyrząd kierowania ogniem PKO - 2; - kabel telefoniczny - 3 km; - radiostacja UKF - 5. w każdej z 6 obsług: - dowódca; - celowniczy zamkowy; - ładowniczy; - 2 x amunicyjny; - kierowca. Dodatkowo w 1 i w 4 obsłudze po dwóch kierowców.

17 17 9. STRUKTURA ORGANIZACYJNA I WAŻNIEJSZE WYPOSAŻENIE PLUTONU ŁĄCZNOŚCI bz PLUTON ŁĄCZNOŚCI ZAŁOGA WOZU DOWODZENIA /3/ DRUŻYNA RADIOTELEFONICZNA /11/ DRUŻYNA KABLOWA /5/ - dowódca załogi - radiotelefonista - kierowca - dowódca drużyny - radiotelefonista x 7 - kierowca eletromechanik x 2 - kierowca - dowódca drużyny - monter x 3 - kierowca Lp Nazwa pododdziału wóz dowodzenia radiostacje UKF małej mocy aparat telefoniczny AP- 82 Kabel PKL-2 Łącznica ŁP-1OMR Inne 1 drużyna wozu dowodzenia 1 Alternatywnie R-2M, R-3M, R-3Z, RD drużyna radiotelefoniczna 7 PSŁ* x 1 AS ** x 1 sam. os.ter. x 1 3 drużyna kablowa sam. c-ter. x 1 RAZEM W PLUTONIE * - polowa stacja ładowania akumulatorów na samochodzie ** - autobus sztabowy

18 SPRZĘT ŁĄCZNOŚCI PODODDZIAŁÓW bz Lp Nazwa pododdziału BWP-1K WPT radiostacja pokładowa UKF radiostacja przenośna UKF radiostacja kompanijna UKF aparat telefoniczny kabel PKL-2 Inne kompania zmechanizowana kompania wsparcia kompania logistyczna RAZEM W BATALIONIE x kz 1 2 (WPT) 4* kilome try 3 kilome try * - etatowo w tych pododdziałach nie występują, mogą być przydzielane w zależności od potrzeb z plutonu łączności. SPRZĘT ŁĄCZNOŚCI Pluton zmechanizowany: rdst pokładowe /zamontowane na BWP/ : R-123, R-173, TRC-9500 radiostacja doręczna R- 3501,TRC-9100 lub radiotelefon przenośny Kompania zmechanizowana: rdst pokładowe /zamontowane na BWP/ : R-123, R-173, TRC-9500 radiostacja doręczna R- 3501, TRC-9100 lub radiotelefon przenośny radiostacja przenośna R-107, T-2/2, TRC-9200 Batalion zmechanizowany pluton łączności: wozy dowodzenia R2M/R3M/R3Z/RD115 dr. radio -telefoniczna R-107, T-2/2, TRC-9200 dr. kablowa - 6 km PKL 1x szt. aparatów telefonicznych AP-82 kompania wsparcia: R-107, T-2/2, TRC-9200 w pododdziałach: rdst pokładowe / na BWP/ : R-123,R-173,TRC-9500 z tego 6 szt. BWP1-D radiostacja doręczna R- 3501,TRC-9100 lub radiotelefon przenośny radiostacja przenośna R-107, T-2/01, TRC szt - 1 szt. - 11szt. - 4 szt. - 1szt. - 1 szt. - 7szt. - 5szt szt szt. - 3 szt.

19 19 a) struktura organizacyjna 10. KOMPANIA LOGISTYCZNA bz i bcz /63/ DOWÓDCA KOMPANII sekcja dowodzenia: - szef kompanii; - technik kompanii; - kancelista. pluton zaopatrzenia /35/ pluton remontowy /11/ pluton medyczny /13/ dr. zaop. /10/ dr. gosp. /15/ /9/ dr. rem /4/ warsztat rem. uzbr. i elektr. /3/ dr. ewak. /3/ grupa opatrunkowa /8/ grupa ewakuacyjna /4/ w tym dwóch lekarzy b) podstawowe wyposażenie Sam. c-t Przyczepa Cysterna paliwowa Cysterna wodna Kuchnia polowa Warsztat remont. WPT /WZT 4 / Sam. sanitarny Elektr. oświetl W batalionie czołgów

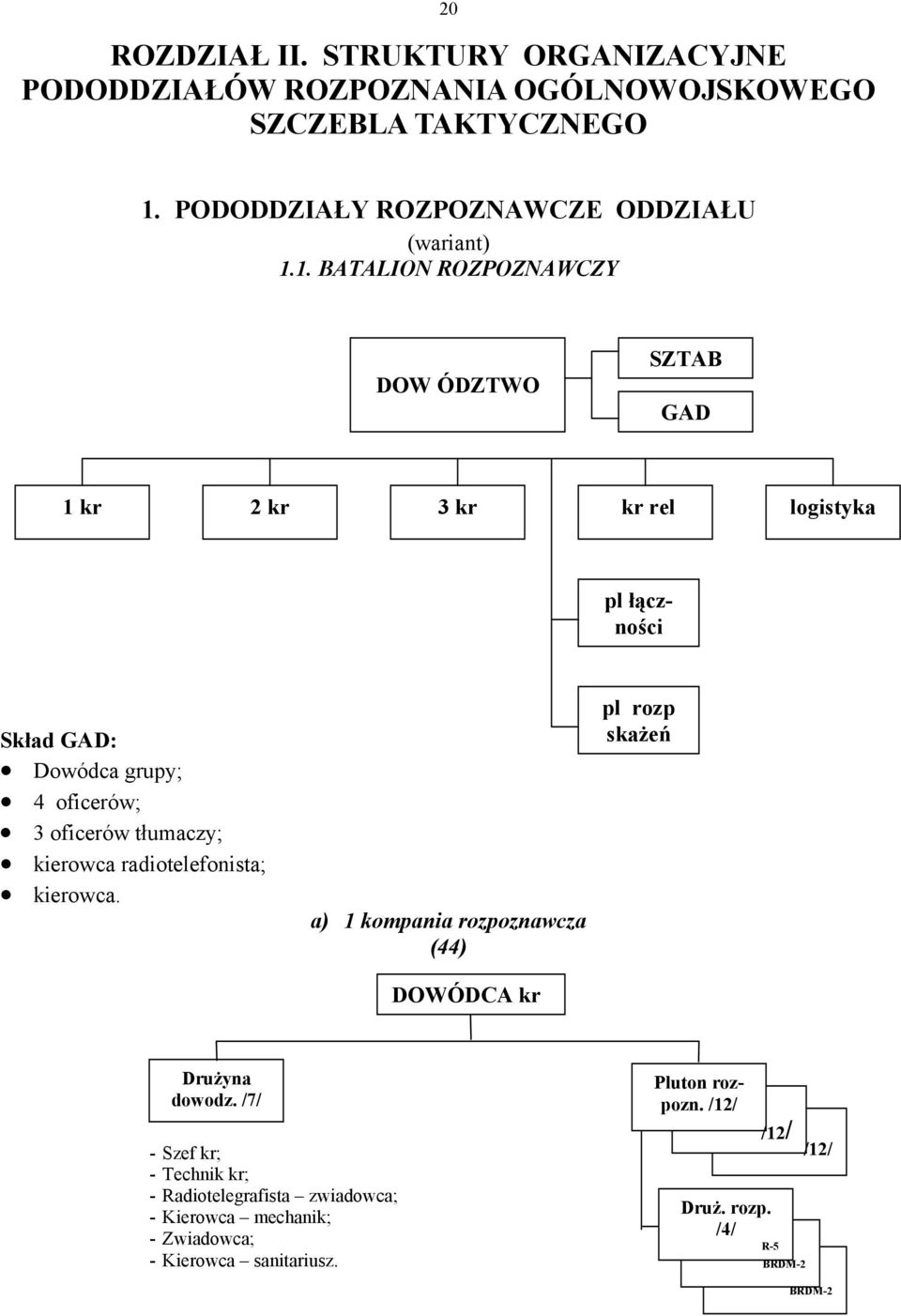

20 20 ROZDZIAŁ II. STRUKTURY ORGANIZACYJNE PODODDZIAŁÓW ROZPOZNANIA OGÓLNOWOJSKOWEGO SZCZEBLA TAKTYCZNEGO 1. PODODDZIAŁY ROZPOZNAWCZE ODDZIAŁU (wariant) 1.1. BATALION ROZPOZNAWCZY DOW ÓDZTWO SZTAB GAD 1 kr 2 kr 3 kr kr rel logistyka pl łączości n Skład GAD: Dowódca grupy; 4 oficerów; 3 oficerów tłumaczy; kierowca radiotelefonista; kierowca. a) 1 kompania rozpoznawcza (44) DOWÓDCA kr pl rozp skażeń Drużyna d owodz. /7/ Pluton rozpozn. /12/ - Szef kr; - Technik kr; - Radiotelegrafista zwiadowca; - Kierowca mechanik; - Zwiadowca; - Kierowca sanitariusz. Druż. rozp. /4/ R-5 /12/ /12/ BRDM-2 BRDM-2

21 21 UZBROJENIE I SPRZĘT dr. dowodzenia pl. rozpoznawczy 1 kompania rozp. PW karabinek mm pm kbk AKMŁ 2 6 rpk/kmpk 1 3 kmpkmn 1 3 Rpg Rpg-7N 1 3 Przyrząd laser. rozpozn. 1 3 Rdst kompanijna UKF BRDM R BRDM Samochód cięż. terenowy 1 b) 2 kompania rozpoznawcza (49) DOWÓDCA kr Drużyna d owodz. /7/ 1 plr na BWR /18/ 2 plr na BRDM /12/ 3 plr/rlok (PSNR) na BRDM /12/ - Szef kr; - Technik kr; - Radiotelegrafista; - Zwiadowca; - Kierowca mechanik; - Kierowca sanitariusz. 1 drr BWR /6/ 1 drr BWR /6/ 1 drr BWR /6/ 1 drr BRDM/4/ BRDM /4/ BRDM /4/ Obsługa PSNR /4/ /4/ /4/ UZBROJENIE I SPRZĘT Drużyna plr plr plr Razem w dowodzenia BWR BRDM PSNR kompanii 9 mm pw 6 karabinek mm pm kbk AKMŁ rpk/kmpk 2 2 Km PKMN 1 1 Rpg Rpg-7N 1 1 Przyrząd laser. rozpozn Rdst UKF do 0,1 KW Rdst kompanijna UKF BRDM BRDM-2 R Samochód cięż. terenowy 1 1 BWR 3 3 Stacja r/lok PSNR

22 22 c) 3 kompania rozpoznawcza (48) DOWÓDCA kr Drużyna d owodz. /7/ - Szef kr; - Technik kr; - Radiotelegrafista; - Zwiadowca; - Kierowca zwiadowca; - Kierowca samoch. C-T Pl. rozp. na motoc. /10/ /10/ Drr na motoc /5/ /5/ plr na sam. O-T /21/ drr na sam. O-T /7/ /7/ /7/ UZBROJENIE I SPRZĘT Drużyna plr na plr na samoch. Razem w dowodzenia motocyklach osob. teren. kompanii 9 mm pw karabinek mm pm kbk AKMŁ 3 3 rpk/kmpk 2 2 Km PKMN 1 1 Rpg Rpg-7N 1 1 Przyrząd laser. rozpozn Rdst UKF do 0,1 KW Rdst kompanijna UKF Motocykl 8 16 Samochód osob. - terenowy Samochód cięż. terenowy 1 1

23 KOMPANIA ROZPOZNAWCZA BZ/ BPANC ( 74 zwiadowców) Kompania rozpoznawcza BZ/ BPanc przeznaczona jest do zdobywania i dostarczania dowódcy brygady terminowych, wiarygodnych i dokładnych informacji o przeciwniku, skutkach prowadzonych działań i terenie. W jej skład wchodzą następujące pododdziały: drużyna dowodzenia ( 10 żołnierzy); cztery plutony rozpoznawcze na BRDM-2 - po 12 zwiadowców; pluton rozpoznawczy na motocyklach - 10 zwiadowców / pluton przygotowany jest do prowadzenia działań specjalnych/; drużyna rozpoznania skażeń ( 6 zwiadowców); Na wyposażeniu kompania posiada: UZBROJENIE I SPRZĘT dr. dowodzenitocyklach w kr plr na mo- RAZEM 4 x plr drr skażeń WD R szt. BRDM szt. BRDM-2 Rsk szt. motocykle szt 9 mm pistolet wojskowy P szt. Pistolet maszynowy pm szt. karabinek szt. karabinek kbk AKMŁ szt. 7,62 mm ręczny karabin maszynowy RPK szt. 7,62 mm ręczny karabin maszynowy RPKN szt. ręczny granatnik przeciwpancerny RPG-7D szt. ręczny granatnik przeciwpancerny RPG-7 DN szt. dalmierz laserowy ŁPR szt. radiostacja UKF o mocy do 0,1 KW szt. radiostacja UKF szt. samochód ciężarowo - terenowy szt. a) Struktura i wyposażenie drużyny dowodzenia ( 10 żołnierzy) - dowódca kompanii - pw-p-83; - szef kompanii - pw P-83 i kbk AKM; - technik kompanii /mechanik regulujący/ - pw P-83 i kbk AKM; - 2 x radiotelegrafista - kbk AKM; - 2 x kierowca mechanik WD R-5 - pm-63 - kierowca samochodu C-T - kbk AKM; - sanitariusz dozymetrysta - kbk AKM; - zwiadowca - kbk AKM;

24 24 b) Struktura i wyposażenie plutonu rozpoznawczego na BRDM-2 kr w BZ/Bpanc plr 12 1drr R-5 4 2drr BRDM-2 4 3drr BRDM-2 4 d-ca plr zwiadowca-celowniczy zwiadowca- radiotelegraf. zwiadowca-kierowca d-ca drr zwiadowca-celowniczy zwiadowca zwiadowca-kierowca d-ca drr zwiadowca-celowniczy zwiadowca zwiadowca-kierowca Pluton ten składa się z trzech drużyn rozpoznawczych, w których występuje etatowo czterech żołnierzy. Dowódca pierwszej drużyny rozpoznawczej jest dowódcą plutonu (żołnierz zawodowy), natomiast dowódcami drugiej i trzeciej drużyny żołnierze służby zasadniczej. Na wyposażeniu plutonu znajduje się: WD R-5 1szt. BRDM-2 2szt. 9 mm pistolet wojskowy P-83 1 szt. pistolet maszynowy pm-63 3 szt. 7,62 mm karabinek kbk AKM 3 szt. 7,62 karabinek kbk AKMŁ 3 szt. 7,62 mm ręczny karabin maszynowy RPK 2 szt. 7,62 mm ręczny karabin maszynowy RPKN 1 szt. ręczny granatnik przeciwpancerny RPG-7D 2 szt. ręczny granatnik przeciwpancerny RPG-7 DN 1 szt. dalmierz laserowy ŁPR 1 szt. lornetka LP 7x45 3 szt. noktowizor uniwersalny NSPU 5 szt. radiostacja UKF o mocy do 0,1 KW 1 szt. radiostacja kompanijna UKF szt. Struktura i wyposażenie drużyny rozpoznawczej na BRDM-2 kr w BZ/Bpanc Struktura: Dowódca drużyny kbk AKM; Kierowca BRDM-2 pm 63(GLAUBERYT) i RPG-7; Zwiadowca kbk GN ( PALLAD); Zwiadowca km PKM; Sprzęt: BRDM-2-1 Kbk GN - 1 Ręczny karabin maszynowy Km PK - 1 Rdst R Karabinek Kbk AKM - 1 Lornetka 7 x 45-1 Ręczny granatnik ppanc RPG-7W - 1

25 25 c) Struktura plutonu rozpoznawczego na motocyklach kr w BZ/BPanc plr 10 1 grupa 4 motocykle /5/ dowódca plr zwiadowca-motocyklista zwiadowca-motocyklista zwiadowca-motocyklista zwiadowca-motocyklista 2 grupa 4 motocykle /5/ dowódca grupy zwiadowca- motocyklista zwiadowca- motocyklista zwiadowca- motocyklista zwiadowca- motocyklista Pluton składa się z dwóch grup rozpoznawczych, w których występuje etatowo po pięciu żołnierzy. Dowódcą pierwszej grupy jest etatowy dowódca plutonu, natomiast dowódcą drugiej grupy jest żołnierz służby zasadniczej. Ponadto pluton posiada następujące wyposażenie: Motocykl MZETZ szt. 9 mm pistolet wojskowy P-83 2 szt. 9 mm pistolet maszynowy pm-63 8 szt. 7,62 mm karabinek kbk AKMS 2 szt. 7,62 karabinek kbk AKMŁ 3 szt. ręczny granatnik przeciwpancerny RPG-7D 2 szt. dalmierz laserowy ŁPR 2 szt. lornetka LP 7x45 2 szt. radiostacja UKF o mocy do 0,1 KW 2 szt. radiostacja UKF kompanijna 6 szt.

26 26 d) Struktura organizacyjna drużyny rozpoznania skażeń (6 zwiadowców) Drużyna rozpoznania skażeń /6/ 1 sekcja rozpoznania skażeń - Dowódca drużyny (sekcji) - Zwiadowca - Zwiadowca. 2 sekcja rozpoznania skażeń - Dowódca sekcji - Zwiadowca - Zwiadowca. Uzbrojenie: - kbk AKM - 3 szt. - 9 mm pm - 2 szt. - BRDM 2 Rsk - 2 szt. Dowództwo kr: 1.3.KOMPANIA ROZPOZNAWCZA BPG 1plr / 12 żoł. 3 x sam.o-t/; 2plr /12 żoł. 3 x sam.o-t/; 3plr /13 żoł. 1 x motocykl, 1 x R-5, 2 x BRDM-2/; - 1drr /1 x motocykl/ - 2drr / 1 x WD R-5/; - 3drr / 1 x BRDM/; - 4drr / 1 x BRDM/; 4 i 5plr - organizacja jak 3plr; pluton rozpoznania skażeń - 2 x sekcja rozpoznania skażeń / w każdej 3 x żoł. i 1 x BRDM Rsk/. Wyposażenie: WYSZCZEGÓLNIENIE ILOŚĆ WD R-5 4 BRDM-2 6 BRDM-2Rsk 2 RPG-7 15 Motocykl 5 Samochód O-T 6 Samochód C-T 1 Rkm 15 Stan osobowy 79

27 KOMPANIA ROZPOZNAWCZA BDSZ dowództwo kr / dca kr, szef kr, technik spadochronowy, 2 x kierowca sam O-T, kierowca sam C-T, radiotelegrafista, dcar-115/; 3 x pluton rozpoznawczy w każdym 4 x drr /1 x RD-115, 3 x sam. O-T, 22 żoł./; Stan osobowy 75 żołnierzy. Pluton rozpoznawczy bdsz: dowódca; 1 x drr /RD-115/; 3 x drr /6 żoł. 1 x sam. O-T/. Sprzęt: - RD-115-1; - sam.o-t - 3; - km PK - 3; - RPG-7-3. Stan osobowy - 22 żołnierzy. Rozpoznanie inżynieryjne: W kompanii saperów brygady występuje drużyna rozpoznania inżynieryjnego. Stan osobowy - 7 zwiadowców. Na wyposażeniu posiada transporter TRI. Rozpoznanie artyleryjskie: W dywizjonie artylerii samobieżnej, w baterii dowodzenia występuje pluton rozpoznawczy o organizacji: dowódca plutonu i cztery grupy rozpoznania, każda w składzie: dca grupy i czterech zwiadowców /1x dalmierzysta, 2 x radiotelefonista, 1 x kierowca/. Wyposażenie grupy stanowi: Wyszczególnienie Grupa Pluton rozpoznania rozpoznawczy dalmierz laserowy 1 4 artyleryjski radiostacja UKF 2 8 lornetka polowa 1 4 samochód osobowoterenowy 1 4 Liczba grup rozpoznania w plutonie zależy od rodzaju i składu dywizjonu: dywizjon artylerii samobieżnej ( ciągnionej) - 4, /w da dwubateryjnych - 3/; dywizjon artylerii rakietowej - 2; dywizjon artylerii ppanc - 1. W plutonie dowodzenia SArt. brygady występuje podobna grupa rozpoznania. każda kompania wsparcia bz /bp/ posiada swoje grupy rozpoznania. Ponadto

28 PODODDZIAŁY ROZPOZNAWCZE OT Kompania rozpoznawcza brygady OT. Dowódca kr; Grupa dowodzenia: - szef kr, technik kr, radiotelegrafista, kierowca samochodu C-T; 4 x pluton rozpoznawczy: / 15 zwiadowców/ - 1 x drr ( 4 zwiadowców); - 3 x drr ( 5 zwiadowców); 1 x pluton rozpoznawczy na motocyklach: / 20 zwiadowców/ - zwiadowca motocyklista: ( motocykl); 3 x drr ( po 6 zwiadowców); pluton rozpoznania skażeń: - 3 x drrsk ( 3 zwiad; 2 x BRDM-2Rsk). Kompania rozpoznawcza pułku OT. Dowódca kr; Grupa dowodzenia: - szef kr, technik kr, radiotelegrafista, kierowca samochodu C-T; 3 x pluton rozpoznawczy: / 15 zwiadowców/ - 1 x drr ( 4zwiadowców); - 2 x drr ( 5 zwiadowców); 1 x pluton rozpoznawczy na motocyklach: / 20 zwiadowców/ - zwiadowca motocyklista: ( motor); - 3 x drr ( po 6 zwiadowców); pluton rozpoznania skażeń - 2 x drrsk ( po 1 x BRDM-2Rsk);

29 29 ROZDZIAŁ III. DANE TAKTYCZNO TECHNICZNE SPRZĘTU 1.BROŃ STRZELECKA I GRANATNIKI PPANC NAZWA BRONI V pocz. (m/s) Ogień skuteczny (m) Masa z magaz. załadowanym (kg) Pojemność magazynka Szybkostrzelność prakt. strz/min Jednostka ognia Przebijalność pancerza 9 mm pw wz.1964 P ,68 6 6/ mm pw P-83 WANAD , mm P-94 WIST , mm pm wz.1963 pm , mm pm GLAUBERYT , , ,62 mm kbk AKM , poj; ser. 7,62 mm kbw SWD ,62 mm km PK 9+3,9 100,200, km PKS 9+7,5+9, ,56 mm BERYL wz. 96 z cel. noktowiz. PSC-6: -karabin szturmowy , karabinek automatyczny ,5 30 i Cegła cm Zasięg gr. nasadk m m 5,45 mm kbk AK -74N TANTAL nokt , poj; 100 ser. 1230,sm ug ,45 mm rkm RPK -74N z cel. NSPU nokt600 7, poj; 150 ser. 1230,sm ug mm pist. sygnałowy - - 0, mm gran. PALLAD-D , Odłamki m 40 mm RPG-76 KOMAR , mm RPG , mm Pancerfaust , mm granat. SPG Ppanc 1300 Ok Obsługa Odłam4500 podstawa mm M-3 Carl Gustaf Miejsce na uaktualnienia

30 DANE BRONI STRZELECKIEJ 9 mm pistolet wojskowy wz P-64 Jest bronią osobistą przeznaczoną do walki na krótkich odległościach i do samoobrony. Kaliber...9 mm Masa pistoletu g Liczba gwintów...4 Długość skoku gwintu mm Długość przewodu lufy...84,6 mm Praktyczna szybkostrzelność...6 strz./8-12 s. Rażenie obezwładniające pocisku...ok.300 m Prędkość wylotowa pocisku m/s Pojemność magazynka...6 nabojów Energia wylotowa pocisku...29 kgm Przyrządy celownicze wyregulowane na...25 m Masa naboju...9,7 g Masa pocisku...6,0 g 9 mm pistolet wojskowy P-83 - WANAD Kaliber...9 mm Masa pistoletu g Liczba gwintów...4 Długość skoku gwintu mm Długość przewodu lufy...9 mm Praktyczna szybkostrzelność... 8 strz./10-15 s. Rażenie obezwładniające...ok.300 m Prędkość wylotowa pocisku m/s Pojemność magazynka...8 nabojów Energia wylotowa pocisku J Przyrządy celownicze wyregulowane na...25 m Masa naboju...9,7 g Masa pocisku...6,0 g 9mm P-94 WIST Broń osobista do samoobrony i do walki na krótkich odległościach do 50m. Kaliber...9mm Parabellum (9x19) Prędkość początkowa pocisku m/s Masa naboju...12g Masa pocisku...8g Długość całkowita mm Długość linii celowania mm Pojemność magazynka...16 szt. Ciężar pistoletu nie załadowanego...760g Liczba magazynków...2 szt. Rażenie obezwładniające...300m.

31 9 mm pm-63 Kaliber...9 mm Prędkość początkowa pocisku m/s Szybkostrzelność praktyczna przy strzelaniu: - ogniem pojedynczym...35 strz./min - seriami krótkimi...50 strz./min - ogniem ciągłym strz./min Szybkostrzelność teoretyczna strz./min Długość linii celowania mm Długość pistoletu mm Długość pistoletu z kolbą wysuniętą mm Długość lufy mm Wysokość pistoletu z magazynkiem krótkim mm Wysokość pistoletu z magazynkiem długim mm Ciężar pistoletu bez magazynka g Ciężar magazynka krótkiego z nabojami g Ciężar magazynka długiego z nabojami g Ciężar naboju...10 g Ciężar pocisku... 6,1 g Długość naboju...25 mm 31 9 mm pm GLAUBERYT Znajduje się na indywidualnym uzbrojeniu żołnierzy wybranych specjalności, jak: kierowcy, obsługi sprzętu artyleryjskiego. Przeznaczony do zwalczania siły żywej przeciwnika na bliskich odległościach. Kaliber...9 mm Prędkość początkowa pocisku m/s Szybkostrzelność praktyczna przy strzelaniu: - ogniem ciągłym strz./min Szybkostrzelność teoretyczna strz./min Długość pistoletu mm Długość pistoletu z kolbą wysuniętą mm Ciężar pistoletu bez magazynka g Pojemność magazynka...15 i 25 Ciężar naboju...10 g Ciężar pocisku... 6,1 g Długość naboju...25 mm typu "Makarowa" KARABINEK AK 47 Kaliber...7,62 mm Odległość skutecznego ognia...do 1500 m Maksymalna donośność pocisku m Odległość celowania...do 1000 m Szybkostrzelność : - teoretyczna strz./min - praktyczna seriami...do 100 strz./min - praktyczna ognie pojedynczym...do 40 strz./min Prędkość początkowa m/s Długość karabinka bez bagnetu : - z kolbą metalową : - rozłożoną mm

32 - złożoną mm Długość karabinka z nałożonym bagnetem mm Długość lufy mm Pojemność magazynka szt. Masa karabinka : - z magazynkiem nie załadowanym...3,42 kg - z magazynkiem załadowanym ,08 kg 7,62mm kbk AKMS Indywidualna broń automatyczna przeznaczona do obezwładniania siły żywej przeciwnika. Kaliber...7,62mm Odległość strzelania...800m Prędkość początkowa pocisku m/s Długość linii celowania mm Ciężar broni z załadowanym magazynkiem g Pojemność magazynka...30 szt. Najskuteczniejszy ogień do celów naziemnych m Jednostka ognia (ilość, rodzaj) 7,62mm nb wz 43: z pociskiem z rdzeniem stalowym...255szt. z pociskiem smugowym T szt. 32 KARABINEK -GRANATNIK wz. 74 PALLAD Broń indywidualna nieautomatyczna przeznaczona do obezwładniania siły żywej przeciwnika oraz do rażenia jego środków ogniowych i nieopancerzonego sprzętu. W nawiasie podano dane karabinka. Kaliber...40 mm (7,62 mm) Odległość strzelania : - torami płaskimi m - torami stromymi m Prędkość początkowa pocisku...78 m/s (715 m/s) Zasięg rozrzutu odłamków m Najskuteczniejszy ogień do celów naziemnych m (400 m) Długość lufy mm Długość linii celowania mm (378 mm) Szybkostrzelność praktyczna...8 strz./min. Długość granatnika mm Szerokość...94 mm Wysokość mm Masa granatnika z łożem...1,25 kg Masa karabinka AKM z podwieszonym granatnikiem...5,55 kg Czas przyłączania granatnika do AKM...60 s Czas odłączania granatnika od AKM...45 s Masa torby na naboje...0,3 kg Masa pudełka z nabojami...5,6 kg Masa skrzynki z nabojami...18 kg Jednostka ognia (ilość, rodzaj) : 7,62mm nb wz 43 z pociskiem z rdzeniem stalowym...255szt. z pociskiem smugowym T szt 40 mm nb NGO 74 z granatem odłamkowym...20 szt.

33 RĘCZNY KARABIN MASZYNOWY RPK Kaliber...7,62 mm Odległość celowania m Odległość strzału bezwzględnego m Szybkostrzelność teoretyczna strz./min. Szybkostrzelność praktyczna -seriami strz./min. Prędkość początkowa pocisku m Odległość skutecznego ognia m Maksymalna donośność pocisku m Ciężar z magazynkiem naładowanym na 75 nabojów...6,8 kg Ciężar z magazynkiem nie naładowanym na 75 nabojów...5,6 kg Ciężar z magazynkiem naładowanym na 40 nabojów...6,0 kg Ciężar z magazynkiem nie naładowanym na 40 nabojów...5,6 kg Długość karabinu mm Długość lufy mm Ciężar naboju...16,2 g 7,62 mm kbw SWD Jest bronią samopowtarzalną, służącą do obezwładniania siły żywej. Kaliber...7,62mm (7,62x54R) Odległość celowania /1300 m Odległość strzału bezwzględnego do celu: - o wysokości 0,5m m - o wysokości 1,7m m Szybkostrzelność praktyczna...30 strz./min. Prędkość początkowa pocisku m/s Ciężar broni g Długość linii celowania mm Pojemność magazynka...10 szt. Jednostka ognia (ilość oraz rodzaj) 7,62 mm nb kb : - z pociskiem z rdzeniem stalowym...łps 90 szt. - z pociskiem przeciwpancerno -zapalającym...b szt. 33 7,62mm km PK (PKS), PKM (PKMS), PKMN (PKMSN) Wymienione egzemplarze są bronią maszynową przeznaczoną do obezwładniania siły żywej, środków ogniowych i celów powietrznych przeciwnika (PKS). Wyposażone są w podświetlane przyrządy celownicze umożliwiające prowadzenie ognia w warunkach ograniczonej widoczności. Karabin maszynowy PKM różni się od karabinu maszynowego PK ulepszoną konstrukcją. Karabin maszynowy PKMN jest to karabin maszynowy PKM który ma na stałe przymocowane do komory zamkowej wsporniki do mocowania noktowizora. Kaliber...7,62mm (7,62x54R) Odległość celowania m Odległość strzału bezwzględnego do celu: - o wysokości 0,5m m - o wysokości 1,7m m Szybkostrzelność praktyczna...do 250 strz./min. Prędkość początkowa pocisku m/s Ciężar :PK (PKS)-9 kg; PKM (PKMS)-7,5 kg; PKMN (PKMSN)-...7,9 kg Długość linii celowania mm; 664 mm Ciężar podstawy trójnożnej g

34 Ciężar broni z podstawą: - 6T2...16,5 kg/15 kg/15,4 kg - 6T5...13,5 kg/12 kg/12,4 kg Kąt ostrzału poziomego z broni zamontowanej na podstawie: - do celów naziemnych...6t2 - ± 45º; 6T5 - ± 30º - do celów powietrznych 6T2 i 6T º Pojemność skrzynek amunicyjnych (magazynka)...10/200/250 szt. Jednostka ognia (ilość oraz rodzaj) km PKS 7,62mm nb kb : - z pociskiem z rdzeniem stalowym ŁPS szt. - z pociskiem przeciwpancerno-zapalającymb szt. - z pociskiem smugowym T szt. kmpk - z pociskiem z rdzeniem stalowym ŁPS szt. - z pociskiem przeciwpancerno-zapalającym B szt. - z pociskiem smugowym T szt. 34 5,56mm kb wz.96 Beryl Indywidualna broń automatyczna przeznaczona do obezwładniania siły żywej przeciwnika. Produkowany jest w dwóch wersjach: 5,56 mm karabin szturmowy wz. 96 i krótszy 5,56 mm karabinek automatyczny wz. 96. W nawiasach podano dane karabinka: Kaliber...5,56mm Odległość celowania (nastawy celownika) m. (100,200,400) Prędkość początkowa pocisku m/s (770 m/s) Długość linii celowania mm (230 mm) Szybkostrzelność teoretyczna strz./min Taktyczny zasięg rażenia m. (400 m.) Długość lufy mm (235 mm) Ciężar broni bez magazynka g (3000 g) Ciężar magazynka z 30 nabojami g Pojemność magazynka...30 naboi (20 i 30 naboi) Długość z kolbą złożoną mm (525 mm) Masa granatu nasadkowego g Zasięg granatem nasadkowym m ( m) Wyposażenie standardowe: 4 magazynki 30 - nabojowe (1 x 20 - nabojowy i 3 x 30 nabojowy) 4 łódki o pojemności 15 nabojów każda nasadka do łódek nabojowych bagnet dwójnóg (tylko karabin) wycior, olejarka, torba na magazynki, pas nośny. Wyposażenie dodatkowe: podstawa do optycznych przyrządów celowniczych odrzutnik celownik noktowizyjny PCS-6 celownik kolimatorowy CK-3 luneta celownicza (x 4) LKA-4 luneta celownicza z laserowym wskaźnikiem celu CWL-1 40 mm granatnik podwieszany PALLAD (tylko karabin

35 RĘCZNY GRANATNIK PRZECIWPANCERNY RPG-7 Kaliber granatnika...40 mm Kaliber granatu...85 mm Długość lufy mm Prędkość początkowa granatu m/s Max. prędkość granatu m/s Szybkostrzelność praktyczna strz./min Odległość celowania m Odległość strzału bezwzględnego m Masa granatnika z celownikiem optycznym...6,3 kg Masa granatu...1,8 kg Masa torby z dwoma nabojami...7,1 kg Masa torby z trzema nabojami...9,3 kg Powiększenie celownika optycznego...2,7 x Wartość działki podziałki celownika m Wartość działki podziałki poprawek bocznych Zakres podziałki celownika...od 200 do 500 m Masa celownika...0,5 kg Max. odległość strzelania m Min. odległość strzelania m 35 PISTOLET SYGNAŁOWY wz. 78 Przeznaczone do przekazywania sygnałów nabojami sygnałowymi oraz oświetlania terenu. W nawiasach podano dane pistoletu sygnałowego wz. 44. Kaliber...26 mm Wysokość wzlotu sygnału (gwiazdki) m Widoczność sygnału...do 7 km Widoczność dymu...do 2 km Masa niezaładowanego pistoletu...0,56 kg (0,9 kg) Masa załadowanego pistoletu...0,62 kg lub 0,635 kg (0,96 kg lub 0,975 kg) Długość pistoletu mm (220mm) Długość lufy mm (150mm) Praktyczna szybkostrzelność na min Liczba nabojów w futerale...13 Czas palenia się : gwiazdek pojedynczych...6,5 s gwiazdek podwójnych...5,5 s ładunków dymnych...7 s oświetlających na spadochronie...20 s Jednostka ognia (ilość oraz rodzaj): 26mm naboje sygnałowe...4 kpl. 26mm naboje oświetlające (sztuki)...4 szt. Komplet naboi sygnałowych składa się z nabojów: * białego ognia 2 szt. * czerwonego ognia 3 szt. * zielonego ognia 3 szt. * niebieskiego dymu 1 szt. * czerwonego dymu 1 szt.

36 36 2. ŚRODKI PRZECIWPANCERNE NAZWA SPRZĘTU Wyrzutnia PPK 9M14M (MALUTKA) Wyrzutnia PPK9P133 (MALUTKA-P) Przenośny zestaw PPK 9P135 (FAGOT) Samob. zestaw ppanc 9K113 (KONKURS) Przenośny zestaw ppanc 9K115 (METYS) Wyrzutnia 9P124 (FALANGA) Wyrzutnia 9P137 (FLEJTA) Donośność (m) max min Masa wyrzutni (kg) Masa naboju (kg) Przebijalność panc. (mm) System kierowania Typ wyrzutni Liczba prowadnic Jednostka ognia (szt) Półaut. BRDM Półaut ,3 Kąt mm Półaut. BWP ,4 400 Półaut. BRDM ,6 360 Automat Przenośna 1 8 Przenośna Blok 1: wyrzut. +poc Blok 2: 3poc Ręczny przewod Mi-24 6 Pólaut. radiowy BRDM2 6 4 Miejsce na uaktualnienia

37 ŚRODKI PRZECIWPANCERNE INNYCH PAŃSTW Zasięg (m): max min Prędkość max (m/s) Czas lotu max zasięgu (s) Grubość przebij. panc.(mm) AT-2; 2K11 AT-3 ;9K11 poc. 9M14 FALANGA-P MALUTKA AT- zestaw 9K 111 poc. 9M111 FAGOT AT-5; zestaw 9K 113 poc. 9M113 KONKURS AT-6; zestaw 9K114 poc. 9M114 KOKON AT-7; zestaw 9K115 poc. 9M115 METIS AT-8; zestaw 9K112 poc. 9M117 KOBRA AT-9; zestaw 9K114 poc. 9M114M1 KOKON AT-10; zestaw 9K116 poc. 9M117 BASTION M-2; M2T MILAN H-2; H-2T HOT AT-11; zestaw 9K120 poc. 9K119 SWIR , , T-1,T-1B, T-1C,T-2, T-2A,T- 2B TOW ,5-21 DRAGON , długość średnica (m) Masa startowa (kg) Masa ład. boj. (kg) Wyrzutnia 1,165 0, ,4 2P32 czteroprowadnic. 9P124 czteroprowadni. 2P32M/K-4V dwuprowadnic. 0,86 0,114 0,120 1,15 0,135 1,625 0,130 0,10 0,125 1,745 0, ,1 0,77 0,116 1,27 0,165 0,450 0,125 1,17-1,40 0,152 11, ,6 31,4 5,5 16,5 33,5 26,8 6,3 23,5 17,2 18,4-22,6 6,2 9P110 BRDM-1 9P11 jednoprowadnic. 9P122 BRDM-2 9P135 przenośna 3 5,3 7,4 3 6; 8 9P137 pięcioprowadnic. 9P148 pięcioprowadnic. jednoprowadnic. przenośna śmigłowcowa czteroprowadnic. ośmioprowadnic. lufa armaty czołgu 125mm 9P151 jednoprowadnic. śmigłowcowa armata 2A70 w BWP-3 armata ppanc MT-12 rakietowy paliwo stałe armata 2A46

38

39 SAMOBIEŻNE WYRZUTNIE RAKIETOWYCH PPANC POCISKÓW KIEROWANYCH Uzbrojenie Liczba sztuk amunicji MTLB SZTURM-S ppanc zestaw rakietowy AT- 6 (SZTURM-S) 12 x ppk Zasięg ognia skutecznego (m) Jaguar 1/HOT ppanc zestaw rakietowy HOT km 7,62mm km plot 7,62mm Jaguar 2 ppanc zestaw rakietowy TOW km 7,62mm 20 x ppk 3200 x7, x 7, Grubość przeb. panc. (mm) Szybkostrzelność (poc./min) Układ naprowa- dzania radiowy przewodowy Panther PARS-3LR lub HOT i STINGER Podwozie: LEOPARD-1 radiowy przewodowy Załoga (żołnierzy) Miejsce na uaktualnienia

40 40 3. WOZY BOJOWE CHARAKTERYSTYKA T-55 MERIDA T-72 PT-91 BWP-1 BRDM-2 Załoga Masa bojowa (t) ,3 13 6,6 V max szosa/teren/pływ. (km/h) 55/35/-- 60/45/-- 60/40/-- 65/45/7 95/50/9 Zasięg w terenie/ z dod. zbiornikami 300/ / Max kąt wzniesienia (stopnie) Pokonanie rowu (m) 2,7 2,8 2,8 2,5 1,2 Pokonanie ściany pion. (m) 0,8 0,8 0,85 0,7 -- Pokonanie brodu o głęb. 1,4 1,8 1,8 pływ. pływ. Pokonanie przeszkody Szer wodnej pływa pływa po dnie (m) Głębok Armata / KPWT (mm) 100/-- 125/-- 125/-- 73 mm/-- --/14,5 mm Strzał bezwzględny (m) Jednostka ognia km PKT (mm) 7,62 7,62 7,62 7,62 7,62 Maksymalna odległość cel. strz Jednostka ognia Plot km /PPK 12,7/- 12,7/- 12,7/- -/9M14M - Donośność ognia skutecznego Jednostka ognia Granaty F-1 (szt) mm nb sygnałowe (szt) Miejsce na uaktualnienia

41 3.1. CZOŁGI INNYCH PAŃSTW Wyszczególnienie T-80B T-72B1 T-64B T-62M M-1 Challanger LEOPARD 2 M2 ABRAMS FV4030/4 LECLERC MERKAWA Masa / Załoga 42,5/3 44,5/3 39,5/3 40/4 55,0 /4 55/4 60 /4 53/3 63/3 V max (km/h) * Zasięg max (km) 450/ / / / Moc jednst. (kw/t) 19, ,1 9,8 * 20,1 Gł. pokonywania przeszkód wodn. - bez przygotow. - z przygotow. 1,8 5 1,8 5 1,8 5 1,4 5 2,0 * 1 4!,1 * 1 5 1,4 Pokonywanie - wzniesień (%) - przeszkód pion. - rowów (m) ,85 Moc silnika (kw) 830 UZBROJENIE: - armata - km sprzężony - km plot Liczba naboi do: - armaty - PKT - km plot Zasięg ognia skut. - dzień - noc Zintegrowany sys- - komp.balist. - dalmierz laser. - celownik d-cy d/n - celownik dz. tem kier. ogniem: d/n 125 gł. 7,62 PKT 7,62 NSW AT xAT ,5 ; ,85 2,8 60 0,8 2, ,8 2, ,2 2,7 60 1, gł. 7,62 12,7 AT xAT ,5 ; (4km) TNP ,62 12,7 AT xAT ,5 ; TKN ,62 12, , TKN gł. 2 x 7,62 12, x gł. 7,62 7, ,5 ; 3 2, ,9 3, ,62 7, dzienny 60 1,3 3,0 120 gł 7,62 7, dzienny 0,95 3,0 105 gł. 7,62 12, Producent ROSJA USA NIEMCY ANGLIA FRANCJA IZRAEL

42 TRANSPORTERY I BOJOWE WOZY PIECHOTY INNYCH PAŃSTW Wyszczególnienie BMP-3 BMP-2 BMD-3 BMD-1(2) MARDER-2 MARDER-1 M-113A1/A2 BRADLEY M.-2 Masa/Załoga 19.8/ / / /3+4 (1+9) 40/3+7 28,0 / / ,6/3+7 Vmax (km/h) - po drogach - po wodzie ,2 Zasięg max (km) Moc (kw/t) 23,8 15,1 22,6 23,8 18,1 15,3 14,9 Pokonywanie - wzniesień (%) - przeszkód pion. (m) - rowów o szer. (m) ,75 2,5 Moc silnika (kw) 447 UZBROJENIE: - armata (mm) - km sprzężony (mm) - dodatkowe (mm) 100 (2A70) 30 (2A42 ) i 7.62 km 2x7.62 Urządzenia obronne 2x3 Liczba naboi do: - armaty - km sprzężony - km - ppk Zasięg ognia skutecz. - dzień (km) 22+8 AT (2A42) 7.62 ppk(at-4;5 30 (2A42) 7.62 ppk (AT-5) i 5.45 km 73 (30) 7.62 ppk (AT-3;4;5) x 7.62 ppk ( Milan) ,62 ppk (TOW) 2x3 2x3 2x3 2x (300) 2000(2940) (600) 800(1540) ppk ppk 4 ppk 4 ppk 3;2;4 ppk 2 ppk - noc (m) Stabilizacja pion, poziom pion, poziom pion, poziom pion, poziom pion, poziom PRODUCENT ROSJA NIEMCY USA 7

43 43 4. ARTYLERIA NAZIEMNA DO OGNIA POŚREDNIEGO Nazwa sprzętu Charakterystyka 82 mm automatyczny moździerz "WASILOK" 2B9 V początkow a pocisku (m/s) mm moździerz mm moździerz mm samobiezna haubica "GOŹDZIK" 152 mm samobiezna haubicoarmata "DANA" 690 Wyrzutnia artyleryjska BM MLRS kaliber-227 Masa (kg) Donośność strzelania (m) działa naboju ,1 (odłamkowy ZWO-1) Szybkost rzelność (strz/min) Rodzaj trakcji Holowany, dwukołowy Jednostka ognia (szt) Obsługa 226? 4 Czas przejścia w połozenie bojowe (min) Strzał bewzgl 330/390/410 3,040 61,9 3,1 30 Przenośny ,5 5, , Ciągniona ,0 15,200 15,750 21, ,000 29,450 43,56 4 Samob. gąsienic. Sam. TATRA ,3 60 Zasięg - 600, pok. brodu o szer.1,4 m Dodatkowe dane V szosa-60 V teren-20 km12,7mm moc 800 v max 80 20,580 17,700 66,6 40 Sam.URAL ,0 40 prowadnic 30,000 40,000 45,000 LARS kaliber ,000 ilość prowad-12 ilość prowadnic- 36 ppiechppanc, ppanc ; poc int, kulkowy, zap-dymny, min narzut. samob. 3 samob. 3 narzut pole min-1 salwą 40 ha

44 44 5. CIĄGNIKI EWAKUACYJNO REMONTOWE CHARAKTERYSTYKA TECHNICZNA Załoga WZT-1 MTLB WZT-2 UWAGI 3 (dca, kier, cel) 2(dca,mechkier) 4(dca,mechkier, cel,operator) Ciężar całkowity (t) V max:- szosa - grunt - holowanie (pływ) (z przycz 47) 32 pływ. 6 Długość (cm) Szerokość (cm) Wysokość (cm) Rodzaj układu jezdnego koła napędz. tył koła napędz. przód koła napędz. tył wszystkie gąsienicowe Liczba kół nośnych wałki skrętne Pojemn. zbiorników (l) = 800 Zużycie /100 km: - szosa Zasię jazdy : - szosa - grunt - grunt - holowanie Pokonanie: - wzniesienia Pokonanie przeszkody z wykorzystaniem WJPW 5 -rowu o szer. - brodu o głębok -ściany pionowej szer. głębok ,7 1,4 0,8 do 1000m. do 5 m = ,7 1,4 0,8 do 1000m. do 5 m Dodat.beczki: przy V nurtu do 1,5 m/s UZBROJENIE WZT-1 i WZT-2: 12,7 plot km 1 szt; - zasięg ognia skutecznego 3500 m; - donośność lotu pocisku 7000m.; - szybkostrzelność praktyczna 100 strzałów /min.; - jednostka ognia 200 szt; 40 mm RPG-7 1 szt: - jednostka ognia 3 szt; 26 mm pistolet sygnałowy 1 szt + 20 nabojów sygnałowych; granaty F-1 12 szt. 5 Wyposażenie do jazdy pod wodą

45 45 ROZDZIAŁ IV. DANE TAKTYCZNO-TECHNICZNE SPRZĘTU PODODDZIAŁÓW ROZPOZNAWCZYCH 1. POJAZDY ROZPOZNAWCZE WÓZ ROZPOZNAWCZY BWR 1D Uzbrojenie: - armata gładkolufowa 73 mm 2A28 GROM - km sprzężony 7,62 mm PKT Wyposażenie specjalistyczne: - dalmierz laserowy 1 D8 - radiolokacyjna stacja obserwacyjna pola walki PSNR 5k - radiotechniczna stacja rozpoznania środków radiolokacyjnych - ERRS przyrząd rozpoznania skażeń chemicznych i promieniotwórczych PRChR - przyrząd rozpoznania chemicznego WPChR - indukcyjny półprzewodnikowy wykrywacz min IMP 1 - aparatura nawigacyjna Kwadrat 1 - giro kompas 1G11N - urządzenie szybkiej telegrafii R 014D OPANCERZONY SAMOCHÓD ROZPOZNAWCZY - BRDM-2 Typ pojazdu...kołowy, pływający Kadłub...wodoszczelny Ciężar bojowy kg Załoga...4 Długość kadłuba mm Szerokość mm Wysokość mm Prześwit mm Max. prędkość po szosie...95 km/h Max. prędkość w czasie pływania km/h Pokonywane przeszkody : - największe wzniesienie największy kąt przechyłu wysokość ściany...0,4 m - szerokość rowu...1 m Zasięg po szosie km Zasięg podczas pływania h Karabiny maszynowe...1x14,5 mm KPWT,1x7,62 mm PKT Odległość celowania: -KPWT m -PKT m Pistolet sygnałowy...1x26 mm Jednostka ognia:.

46 -KPWT...500szt. -PKT szt. -PS...12szt. Przyrządy obserwacyjne: -TNP-A...16szt. -TPKU-2B...1szt. Noktowizory...TWN-2B 46 WÓZ ROZPOZNAWCZY BRDM 2M98 Uzbrojenie: - PPK FAGOT - 12,7 mm wkm NSW - 7,62 mm km PKT - wyrzutnia granatów dymnych 81 mm (2 x 3 szt.) Wyposażenie specjalistyczne: - system ostrzegania przed opromieniowaniem radiolokacyjnym - system ostrzegania przed opromieniowaniem laserowym, zintegrowany z wyrzutniami granatów dymnych - aparatura nawigacji zliczeniowej - aparatura nawigacji satelitarnej - system przeciwpożarowy - system przeciwwybuchowy - elektroniczny system obserwacji i rozpoznania pola walki - przyrząd rozpoznania chemicznego zintegrowany z systemem ochrony przed skażeniami ABC BRADLEY M-3 DEVERS Typ pojazdu...gąsienicowy, pływający Kadłub...wodoszczelny Ciężar bojowy kg Załoga...5 Maksymalna prędkość po szosie...66 km/h Max. prędkość w czasie pływania...7,2 km/h Pokonywane przeszkody : - największe wzniesienie wysokość ściany ,91 m - szerokość rowu...2,5 m Zasięg po szosie km Uzbrojenie... 2x wyrz. ppk TOW,1x25 mm,1x7,62 mm; Odległość celowania: - ppk TOW m -działko m -km m Jednostka ognia:. - ppk TOW działko km

47 47 LUCHS Typ pojazdu...kołowy, pływający Kadłub...wodoszczelny Ciężar bojowy kg Załoga...4 Max. prędkość po szosie...90 km/h Max. prędkość w czasie pływania...9 km/h Pokonywane przeszkody : - wysokość ściany...0,6 m - szerokość rowu...1,9 m Zasięg po szosie km Uzbrojenie...1x20 mm,1x7,62 mm; Odległość celowania: -działko m -km m 2. INNE POJAZDY PODODDZIAŁÓW ROZPOZNAWCZYCH SAMOCHÓD OSOBOWO TERENOWY MARKI UAZ-469 Liczba miejsc...7 Objętość skokowa cm 3 Moc/1/min kw/km/1/min...54/73/4000 Liczba biegów...4 Długość mm Szerokość mm Wysokość mm Masa własna pojazdu kg Dopuszczalna masa całkowita kg Objętość zbiornika paliwa dm 3 Prędkość maksymalna km/h Średnie zużycie paliwa...13,2 dm /100km MOTOCYKL MARKI MZETZ-250 Liczba miejsc...2 Objętość skokowa cm 3 Moc/1/min kw/km/1/min...15/21/5500 Liczba biegów...5 Masa własna kg Dopuszczalna masa całkowita kg Objętość zbiornika paliwa...17 dm 3 Prędkość maksymalna km/h Średnie zużycie paliwa...5,5 dm /100km Skok zawieszenia: - przód mm - tył...100mm

48 48 3. WYKRYWACZE, STACJE RADIOLOKACYJNE I SPRZĘT OPTYCZNY WYKRYWACZ MIN IMP Typ...indukcyjny, półprzewodnikowy Głębokość wykrycia min umieszczonych w: - gruncie (śniegu)...40 cm - wodzie...1 m Szerokość strefy poszukiwania min...30 cm Minimalna odległość między dwoma działającymi wykrywaczami min...8 m STACJA RADIOLOKACYJNA PSNR-5K Typ...PSNR-5K, rozpoznania naziemnego Odległość wykrywania: - minimalna m - maksymalna m Szerokość sektora wybierania przestrzeni podczas poszukiwania automatycznego w azymucie...od 4-00 do Błąd średni i systematyczny określania współrzędnych celów ruchomych: - podczas pracy ze wskaźnikiem dźwiękowym w odległości...25 m w azymucie NOKTOWIZOR TWN-2 Zasięg widzenia...60 m Rodzaj układu...peryskop dwuokularowy Pole widzenia Powiększenie...1 x Peryskopowość mm Wymiary x 190 x 155 mm Ciężar...5,2 kg Zasilacz: - rodzaj...wibratorowy - napięcie wejściowe...26 V - napięcie wyjściowe kv - wymiary x 141 x 141 mm - ciężar...2,75 kg Reflektor podczerwieni: -rodzaj...fg-10 - moc żarówki...40 W - napięcie robocze...26 V - ciężar...2 kg Ciężar kompletu noktowizora...12,9 kg LORNETKA 7 x 45 Powiększenie...7 x Kąt pola widzenia: -ekran włączony ekran wyłączony Zakres pomiaru odległości - cel 2,5 m m Zakres pomiaru kątów w płaszczyźnie: - poziomej pionowej

49 49 ARTYLERYJSKA LORNETA NOŻYCOWA AST Powiększenie...10 x Pole widzenia Peryskopowość mm Zakres pomiaru kątów: - poziomych pionowych Wartość działki podziałki dokładnej: - kątów poziomych kątów pionowych Wartość działki siatki kątowej Długość lornety mm Długość trójnoga mm Ciężar lornety...6,2 kg LASEROWY PRZYRZĄD ROZPOZNAWCZY LPR-1 Zakres mierzonych odległości / m Zakres pomiaru do celów 2x3 m m Max. błąd pomiaru...10 m Powiększenie...7 x Pole widzenia...6,7 0 Średni błąd pomiaru azymutu do Średni błąd pomiaru azymutu magnetycznego do Średni błąd określania współrzędnych prostokątnych do...50 m Napięcie zasilania V Prąd pobierany...do 0,8 A Ciężar: - w położeniu marszowym...15 kg - w położeniu roboczym...5 kg - dalmierza...2,5 kg Wymiary x 337 x 283 mm NOKTOWIZOR NSPU Powiększenie...3,5 x Kąt pola widzenia: - w pionie w poziomie Napięcie baterii...2,5 V Pojemność baterii...1,5 Ah Czas działania noktowizora...5 h 30 min Ciężar w położeniu: -bojowym...2,2 kg - marszowym...3,5 kg - transportowym...8,1 kg Długość mm Wysokość mm Szerokość...96 mm CELOWNIK 1PN 22M2 Typ...peryskopowy, kombinowany (dzienno-nocny)

50 Kąt pola widzenia: - układu dziennego układu nocnego Powiększenie: - układu nocnego układu dziennego Odległość obserwacji nocą m 50

51 ROZDZIAŁ V. WOZY DOWODZENIA I SPRZĘT ŁĄCZNOŚCI WOZY DOWODZENIA BOJOWY WÓZ PIECHOTY BWP 1K BOJOWY WÓZ ROZPOZNAWCZY BWR 1D W wozie bojowym znajdują się środki łączności zewnętrznej i wewnętrznej. Do łączności zewnętrznej służy radiostacja R-123m. i R-130MT z nadajnikiem łączności szybkiej telegrafii R- 014D, a do łączności wewnętrznej czołgowy telefon wewnętrzny R-124. Poza wozem bojowym łączność można nawiązywać za pomocą radiostacji przenośnej R-148 albo wynośnego aparatu telefonicznego TA-57 przez radiostację R-130MT. Parametry techniczne, oraz czynności przygotowawcze do pracy radiostacji R-123m. oraz zasady strojenia są takie same jak dla innych radiostacji tego typu. Łączność zewnętrzną za pomocą radiostacji R-123M w wozie BWR-1K może utrzymywać dowódca, operator i nawigator przez aparaty A1 i A2. WÓZ DOWODZENIA R-3M Zamontowany na transporterze opancerzonym kołowym SKOT jest przeznaczony do zapewnienia łączności utajnionej i nieutajnionej dla potrzeb dowodzenia wojskami i kierowania ich środkami walki. Ma przystosowane trzy miejsca pracy dla osób funkcyjnych sztabów oddziałó i związków taktycznych. Na wyposażeniu posiada: - Radiostację pokładową KF R-130; - Dwie radiostacje pokładowe UKF R-123Z; - Radiostację pokładową R-111; - Radiotelefon K-1; - Radiolinię R-405 PT-1; - Zestaw anten; - Zestaw urządzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz); - Magnetofon; - Urządzenie zdalnego sterowania R-137/R-140. Zasiegi łączności nieutajnionej wynoszą: - R do 100 km; - R-123Z w ruchu/na postoju - do 20/40 km; - R-111 w ruchu/na postoju - 35/60 km; - Radiolinii R-405 PT-1 w ruchu/na postoju - 2/20 km;
