Nowe rejestratory serii testo 175 i testo 177.

Transkrypt

1 Rejestracja, wydruk, analiza w miejscu pomiaru Szybko i efektywnie Nowe rejestratory testo 175/177 %RH Wyświetlanie danych pomiarowych td ma/ V Zbieranie danych pomiarowych z pamięci rejestratorów Szybki wydruk w miejscu pomiaru: 6 linii/sek. Resetownie i ponowne programowanie w miejscu pomiaru

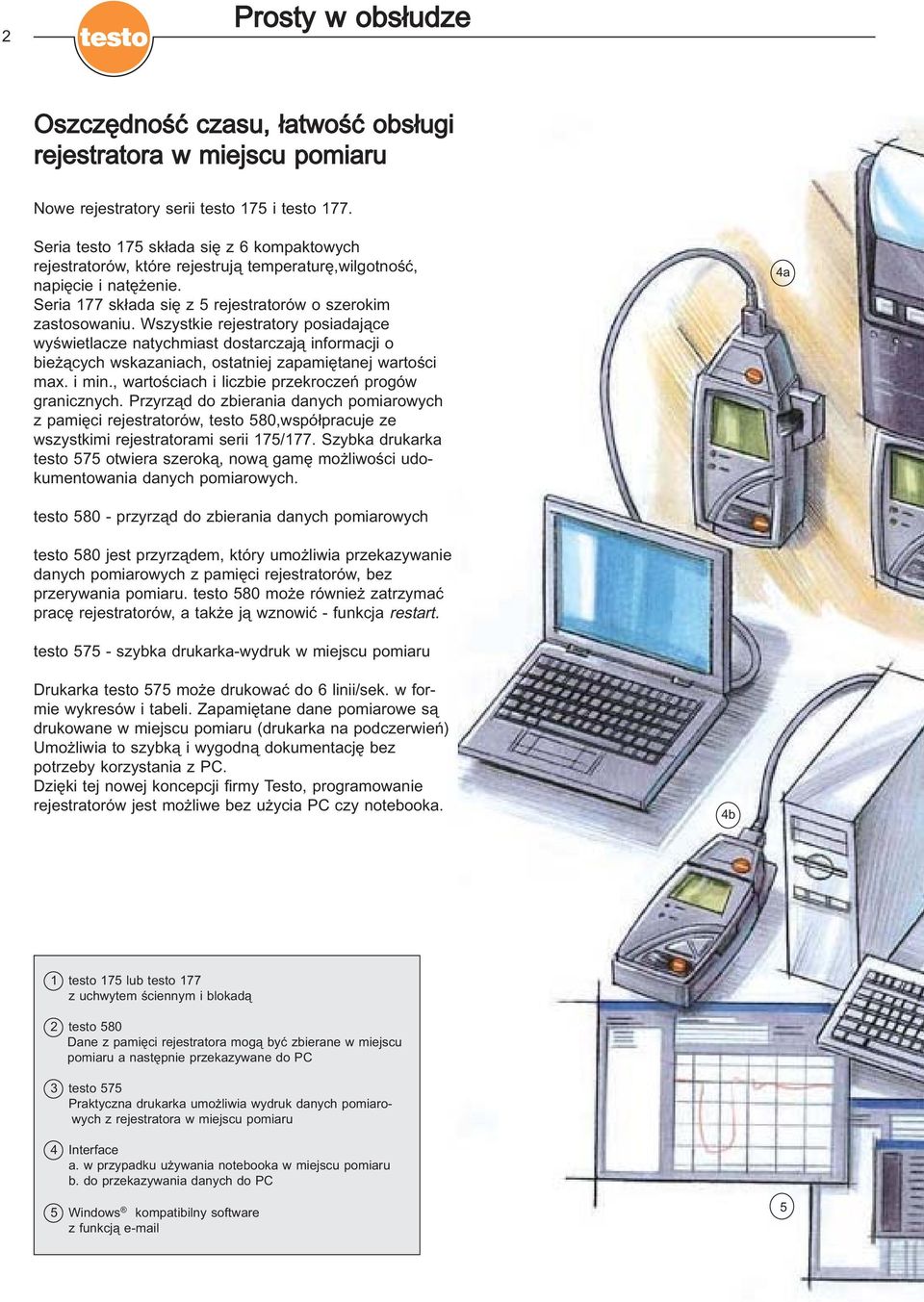

2 2 Prosty w obsłudze Oszczędność czasu, łatwość obsługi rejestratora w miejscu pomiaru Nowe rejestratory serii testo 175 i testo 177. Seria testo 175 składa się z 6 kompaktowych rejestratorów, które rejestrują temperaturę,wilgotność, napięcie i natężenie. Seria 177 składa się z 5 rejestratorów o szerokim zastosowaniu. Wszystkie rejestratory posiadające wyświetlacze natychmiast dostarczają informacji o bieżących wskazaniach, ostatniej zapamiętanej wartości max. i min., wartościach i liczbie przekroczeń progów granicznych. Przyrząd do zbierania danych pomiarowych z pamięci rejestratorów, testo 580,współpracuje ze wszystkimi rejestratorami serii 175/177. Szybka drukarka testo 575 otwiera szeroką, nową gamę możliwości udokumentowania danych pomiarowych. 4a testo przyrząd do zbierania danych pomiarowych testo 580 jest przyrządem, który umożliwia przekazywanie danych pomiarowych z pamięci rejestratorów, bez przerywania pomiaru. testo 580 może również zatrzymać pracę rejestratorów, a także ją wznowić - funkcja restart. testo szybka drukarka-wydruk w miejscu pomiaru Drukarka testo 575 może drukować do 6 linii/sek. w formie wykresów i tabeli. Zapamiętane dane pomiarowe są drukowane w miejscu pomiaru (drukarka na podczerwień) Umożliwia to szybką i wygodną dokumentację bez potrzeby korzystania z PC. Dzięki tej nowej koncepcji firmy Testo, programowanie rejestratorów jest możliwe bez użycia PC czy notebooka. 4b 1 testo 175 lub testo 177 z uchwytem ściennym i blokadą 2 testo 580 Dane z pamięci rejestratora mogą być zbierane w miejscu pomiaru a następnie przekazywane do PC 3 testo 575 Praktyczna drukarka umożliwia wydruk danych pomiarowych z rejestratora w miejscu pomiaru 4 Interface a. w przypadku używania notebooka w miejscu pomiaru b. do przekazywania danych do PC 5 Windows kompatibilny software z funkcją 5

3 Prosty w obsłudze. 3 3 Bezpieczeństwo zapamiętanych danych Pamięć EEPROM dla zabezpieczenia przed utratą zapamiętanych danych. 1 2a Technologia zabezpieczeń zastosowana w rejestratorach nowej serii Testo 175/177, zapobiega utracie zapamiętanych danych pomiarowych w przypadku wyczerpania się lub wymiany baterii. Ponieważ baterie mogą być wymieniane przez użytkownika, nieprzerwana rejestracja danych jest możliwa nawet przez kilkanaście lat, dzięki kalkulacji żywotności baterii za pomocą oprogramowania ComSoft3. Niezwodność Wszystkie rejestratory wyposażone są w zegar czasu rzeczywistego (RTC), o dokładności +/- 2min. /mies. Solidna obudowa ABS gwarantuje ochronę rejestratora przed wilgocią i uszkodzeniami mechanicznymi. Niektóre rejestratory posiadają klasę zabezpieczenia IP 68 oraz wszystkie są zabezpieczone przed manipulacją przez osoby niepowołane, dzięki zastosowaniu zamka zabezpieczającego (kłódki). Certyfikaty kalibracyjne ISO/ DKD 2b W wielu gałęziach przemysłu, jak np. przemyśle farmaceutycznym, wykorzystanie przyrządów pomiarowych bez właściwej kalibracji i certyfikatów nie jest możliwe. Testo umożliwia przeprowadzenie kalibracji rejestratorów zgodnie z najwyższymi standardami. Dysponujemy laboratoriami kalibracyjnymi DKD, akredytowanymi zgodnie z ISO dla temperatury, wilgotności wzg., przepływu i ciśnienia. Certyfikaty ISO, będące tańszą alternatywą dla certyfikatów DKD, honorowane są przez wszelkie kontrole i audyty, zgodnie z ISO 9001, HACCP, GMP, FDA, VDA 6.1, ISO TS 16949, itd. Patrz zestawienie dostępnych certyfikatów kalibracyjnych na str. 14. Kompatybilne oprogramowanie Windows Oprogramowanie Testo - ComSoft3 Basic i ComSoft3 Professional posiada wszystkie funkcje potrzebne do rejestracji i przetwarzania danych pomiarowych z rejestratora, szybko i niezawodnie. Rozpoczęcie pracy rejestratora może zostać zaprogramowane z przycisku Go, z komputera lub wg. konkretnej daty i godziny. Koniec programu pomiarowego może nastąpić po zapisaniu konkretnej ilości rejestrów pomiarowych, wg. ustalonej daty/ godziny, po zapełnieniu pamięci, ręcznie za pomocą komputera, drukarki testo 575 lub przyrządu do odczytu danych testo 580. Ustawienie programu pamięci pierścieniowej umożliwia pomiar ciągły, tzn. rejestrator po zapełnieniu pamięci, nadpisuje nowe dane w miejsce starych.

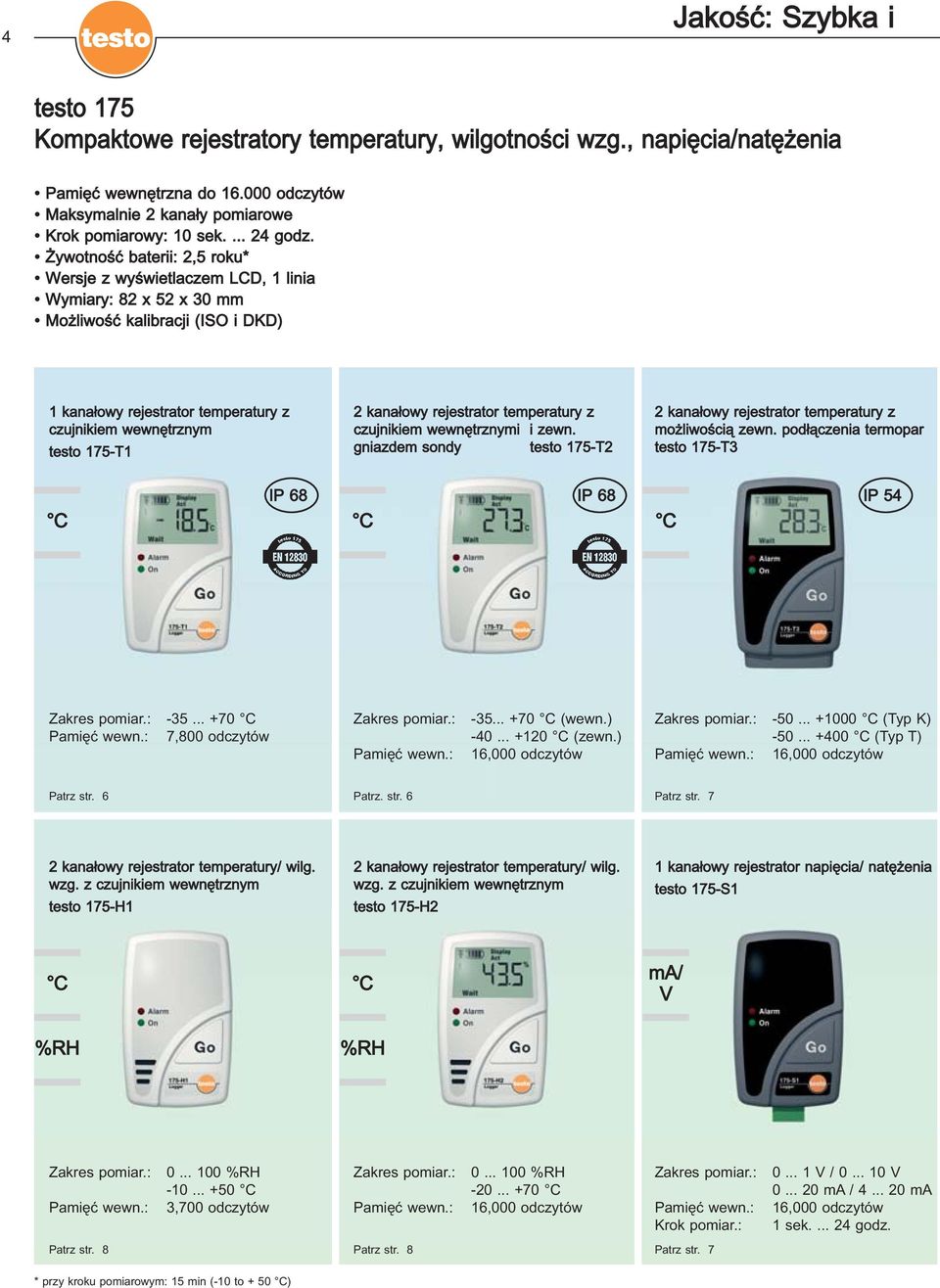

4 4 Jakość: Szybka i testo 175 Kompaktowe rejestratory temperatury, wilgotności wzg., napięcia/natężenia Pamięć wewnętrzna do odczytów Maksymalnie 2 kanały pomiarowe Krok pomiarowy: 10 sek godz. Żywotność baterii: 2,5 roku* Wersje z wyświetlaczem LCD, 1 linia Wymiary: 82 x 52 x 30 mm Możliwość kalibracji (ISO i DKD) 1 kanałowy rejestrator temperatury z czujnikiem wewnętrznym testo 175-T1 2 kanałowy rejestrator temperatury z czujnikiem wewnętrznymi i zewn. gniazdem sondy testo 175-T2 2 kanałowy rejestrator temperatury z możliwością zewn. podłączenia termopar testo 175-T3 IP 68 IP 68 IP 54 Zakres pomiar.: Pamięć wewn.: 7,800 odczytów Zakres pomiar.: Pamięć wewn.: (wewn.) (zewn.) 16,000 odczytów Zakres pomiar.: (Typ K) (Typ T) Pamięć wewn.: 16,000 odczytów Patrz str. 6 Patrz. str. 6 Patrz str. 7 2 kanałowy rejestrator temperatury/ wilg. wzg. z czujnikiem wewnętrznym testo 175-H1 2 kanałowy rejestrator temperatury/ wilg. wzg. z czujnikiem wewnętrznym testo 175-H2 1 kanałowy rejestrator napięcia/ natężenia testo 175-S1 ma/ V %RH %RH Zakres pomiar.: %RH Zakres pomiar.: %RH Zakres pomiar.: Pamięć wewn.: 3,700 odczytów Pamięć wewn.: 16,000 odczytów Pamięć wewn.: Krok pomiar.: Patrz str. 8 Patrz str. 8 Patrz str V / V ma / ma 16,000 odczytów 1 sek godz. * przy kroku pomiarowym: 15 min (-10 to + 50 )

5 niezawodna kontrola. 5 testo 177 Profesjonalne rejejstratory do długotrwałego i wielokanałowego pomiaru temperatury i wilgotności względnej Pamięć wewnętrzna do odczytów Maksymalnie 4 kanały pomiarowe Krok pomiarowy: 2 sek godz. Żywotność baterii: 5 lat* Wersje z wyświetlaczem LCD, 2 linie Wymiary: 103 x 64 x 33 mm Możliwość kalibracji (ISO i DKD) 1 kanałowy rejestrator temperatury z czujnikiem wewn. do długotrw. pomiarów testo 177-T1 1 kanałowy rejestrator temperatury z czujnikiem wewn. do długotrwałych pomiarów testo 177-T1 3 kanałowy rejestrator temperatury z czujnikiem otwartych/zamkniętych drzwi testo 177-T3 IP 68 IP 68 IP 67 Zakres pomiar.: Pamięć wewn.: 48,000 odczytów Zakres pomiar.: Pamięć wewn.: 48,000 odczytów Zakres pomiar.: Pamięć wewn.: (wewn.) (zewn.) 48,000 odczytów See page 9 Patrz str. 9 Patrz str kanałowy rejestrator temperatury z możliwością zewn. podłącz. termopar testo 177-T4 4 kanałowy rejestrator temp./ wilg. wzg. z czujnikami wewn. i dodatkowo zewn. gniazdem sondy testo 177-H1 Niezawodne i proste w obsłudze testo 575 szybka drukarka testo 580 przyrząd do odczytu danych pom. IP 43 IP 54 %RH td Zakres pomiar (Typ K) (Typ T) Pamięć wewn.:48,000 odczytów * przy kroku pomiarowym: 15 min (-10 to + 50 ) Zakres pom.(wewn).: %rh; td (zewn.): Pamięć wewn.: 48,000 odczytów Szybka drukarka testo 575 Typ: termiczna z funkcją wydruku tabel i wykresów - praca na podczerwień Przyrząd odczytu danych testo 580 Patrz str. 10 Patrz str. 11 Patrz str. 12 Pojemność pamięci: 1 MB (ok. 500,000wart.)

6 6 testo 175-T1 1 kanałowy rejestrator temperatury z czujnikiem wewn. Parametr Temperatura (/ F) Czujnik NTC (wewn.l) Ilość kanałów 1 kanał (wewn.) Zakres pomiarowy -35 to +70 Rozdzielczość 0.1 ( w poz.zakr.) Dokładność/ ±0.5 ( ) System ±1cyfra ±1 ( ) Pamięć wewn. 7,800 odczytów Temp. pracy Temp. składowania Typ baterii Litowa (1AA) 90 g Klasa IP 68 zabezpieczenia testo 175-T1 1 kanałowy rejestrator temperatury z czujnikiem wewn., z uchwytem ściennym i certfikatem kalibracyjnym Nr kat Łatwe i skuteczne monitorowanie temperatury Podczas transportu W chłodniach W kontenerach Sprawdzanie jakości powietrza wewnętrznego Nr kat testo 175-T2 2 kanałowy rejestrator temperatury z czujnikiem wewnętrznym/ zewnętrznym gniazdem sondy Parametr Temperatura(/ F) Czujnik NTC (wew. + zew.) Ilość kanałów 2 kanały1wew/1zew Zakres pomiarowy (wew.) (zew) Rozdzielczość 0.1 ( ) 0.3 pozost.zakr. Dokładn./System Wewn.: ±1 cyfra Dokładność/Instr. Zewn.: ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii Klasa zabezp. ±0.5 ( ) ±1 ( ) ±0.3 ( ) ±0.5 pozost.zakr 16,000 odczytów Litowa (1AA) 84 g IP 68 testo 175-T2 2 kanałowy rejestrator temperatury z czujnikiem wewn.i zewn. gniazdem sondy z uchwytem ściennym i cert.kalibracyj. Nr kat Jednoczesna rejestracja temp. powietrza i produktów W transporcie W chłodniach W kontenerach Podczas produkcji Nr kat Wykaz sond na str. 15

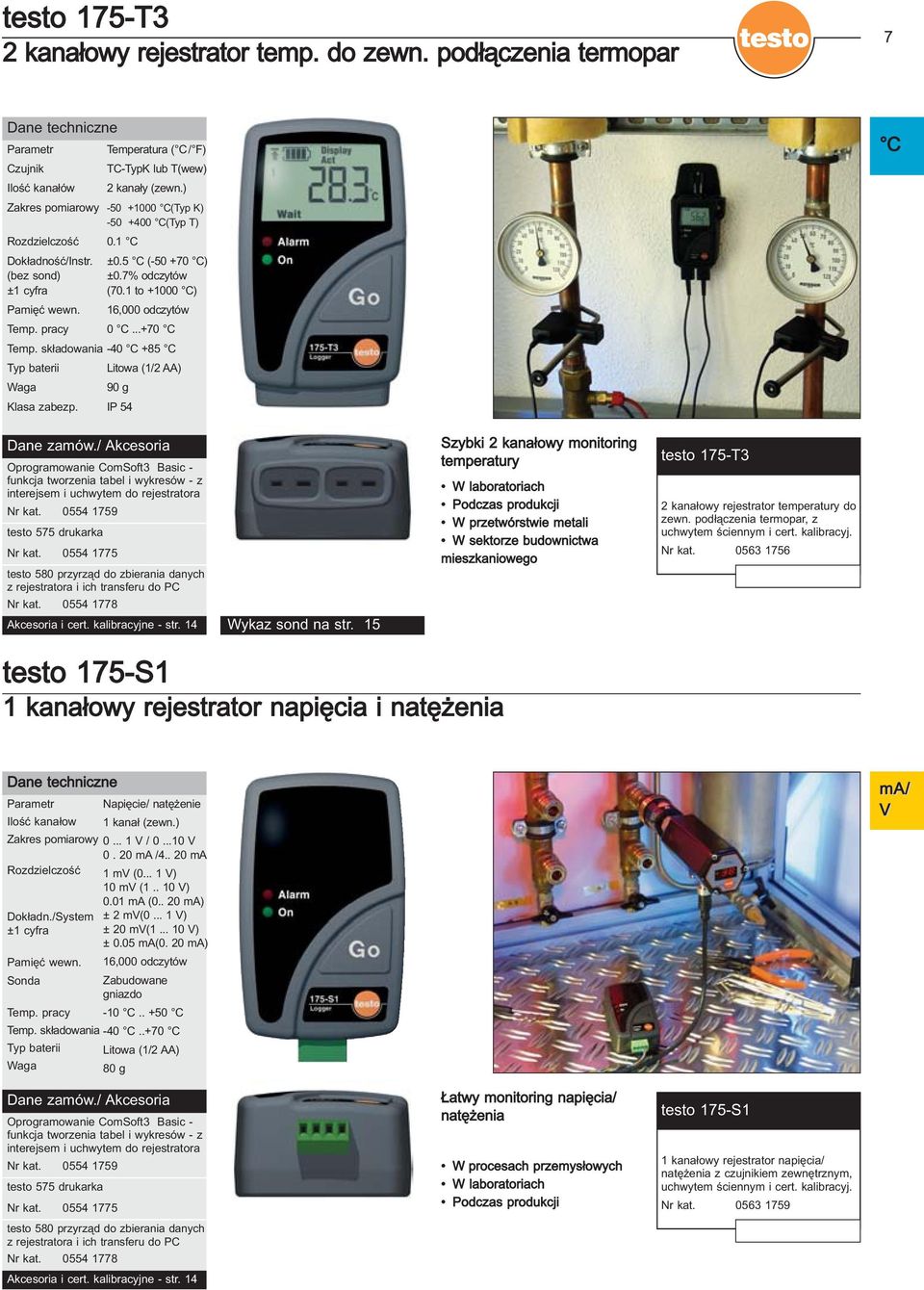

7 testo 175-T3 2 kanałowy rejestrator temp. do zewn. podłączenia termopar 7 Parametr Temperatura (/ F) Czujnik TC-TypK lub T(wew) Ilość kanałów 2 kanały (zewn.) Zakres pomiarowy (Typ K) (Typ T) Rozdzielczość 0.1 Dokładność/Instr. ±0.5 ( ) (bez sond) ±0.7% odczytów ±1 cyfra (70.1 to ) Pamięć wewn. 16,000 odczytów Temp. pracy Temp. składowania Typ baterii Litowa (1/2 AA) 90 g Klasa zabezp. IP 54 Nr kat Wykaz sond na str. 15 Szybki 2 kanałowy monitoring temperatury W laboratoriach Podczas produkcji W przetwórstwie metali W sektorze budownictwa mieszkaniowego testo 175-T3 2 kanałowy rejestrator temperatury do zewn. podłączenia termopar, z uchwytem ściennym i cert. kalibracyj. Nr kat testo 175-S1 1 kanałowy rejestrator napięcia i natężenia Parametr Napięcie/ natężenie Ilość kanałow 1 kanał (zewn.) Zakres pomiarowy V / V ma / ma Rozdzielczość 1 mv ( V) 10 mv ( V) 0.01 ma ( ma) Dokładn./System ± 2 mv( V) ±1 cyfra ± 20 mv( V) ± 0.05 ma(0. 20 ma) Pamięć wewn. 16,000 odczytów Sonda Zabudowane gniazdo Temp. pracy Temp. składowania Typ baterii Litowa (1/2 AA) 80 g ma/ V Nr kat Łatwy monitoring napięcia/ natężenia W procesach przemysłowych W laboratoriach Podczas produkcji testo 175-S1 1 kanałowy rejestrator napięcia/ natężenia z czujnikiem zewnętrznym, uchwytem ściennym i cert. kalibracyj. Nr kat

8 8 testo 175-H1 2 kanałowy rejestrator temp./wilg. wzg. z czujnikami wewn. %R H Technical data Parametr Wilg.wzg./ temp. Czujnik Czujnik wilg.wzg./ NTC (wewnętrzny) Ilość kanałów 2 kanały (wewn. %RH; ) Zakres pomiar %RH Rozdzielczość 0.1 %RH / 0.1 Dokładn./System ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii ± 3 %RH ± 0.5 3,700 odczytow Litowa (1/2 AA) 80 g testo 175-H1 2 kanałowy rejestrator temp./ wilg.wzg. z czujnikami wewn., z uchwytem ściennym i cert. kalibracyjnym Nr kat Precyzyjna kontrola temp./ wilgotności względnej W magazynach W muzeach W laboratoriach W procesach przemysłowych W budownictwie mieszkan. Nr kat testo 175-H2 2 kanałowy rejestrator temp./wilg. wzg. z czujnikami wewnętrznymi %R H Parametr Czujnik Ilość kanałów Zakres pomiar. Rozdzielczość Dokładn./System ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii Wilg.wzg./ temp. Czujnik wilg.wzg./ NTC (wewnętrzny) 2 kanały (wewn. %RH; ) %RH %RH / 0.1 ± 3 %RH ± ,000 odczytów Litowa (1/2 AA) 85 g testo 175-H2 2 kanałowy rejestrator temp./ wilg.wzg. z czujnikami wewn., z uchwytem ściennym i cert. kalibracyjnym Nr kat Precyzyjna kontrola temp./ wilgotności względnej W procesach przemysłowych W pomieszcz. mieszkalnych W biurach W magazynach W muzeach Nr kat

9 testo 177-T1 1 kanałowy rejestrator temperatury z czujnikiem wewnętrznym 9 Parametr Temperatura (/ F) Czujnik NTC (wewnętrzny) Ilość kanałów 1 kanał (wewnętrznyl) Zakres pomiar Rozdzielczość 0.1 Dokładn./System ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii Klasa zabezp. ±0.4 ; ±0.8 ; ,000 odczytów Litowa (1AA) 111 g IP 68 Nr kat Długotrwały i precyzyjny monitoring temperatury W mroźniach i chłodniach W magazynach Podczas transportu W kontenerach testo 177-T1 1 kanałowy rejestrator temperatury z czujnikiem wewn., uchwytem ściennym i certyfikatem kalibracyjnym Nr kat testo 177-T2 1 kanałowy rejestrator temperatury z czujnikiem wewn. do długotrwałych pomiarów Parametr Czujnik Ilość kanałów Temperatura(/ F) NTC (wewnętrzny) 1 kanał (wewnętrznyl) Zakres pomiar. Rozdzielczość Dokładn./System ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii Klasa zabezp ±0.4 ; ±0.8 ; ,000 odczytów Litowa (1AA) 122 g IP 68 Nr kat Długotrwały i precyzyjny monitoring temperatury W mroźniach i chłodniach W magazynach Podczas transportu W kontenerach testo 177-T2 1 kanałowy rejestrator temperatury z czujnikiem wewn., uchwytem ściennym i certyfikatem kalibracyjnym Nr kat

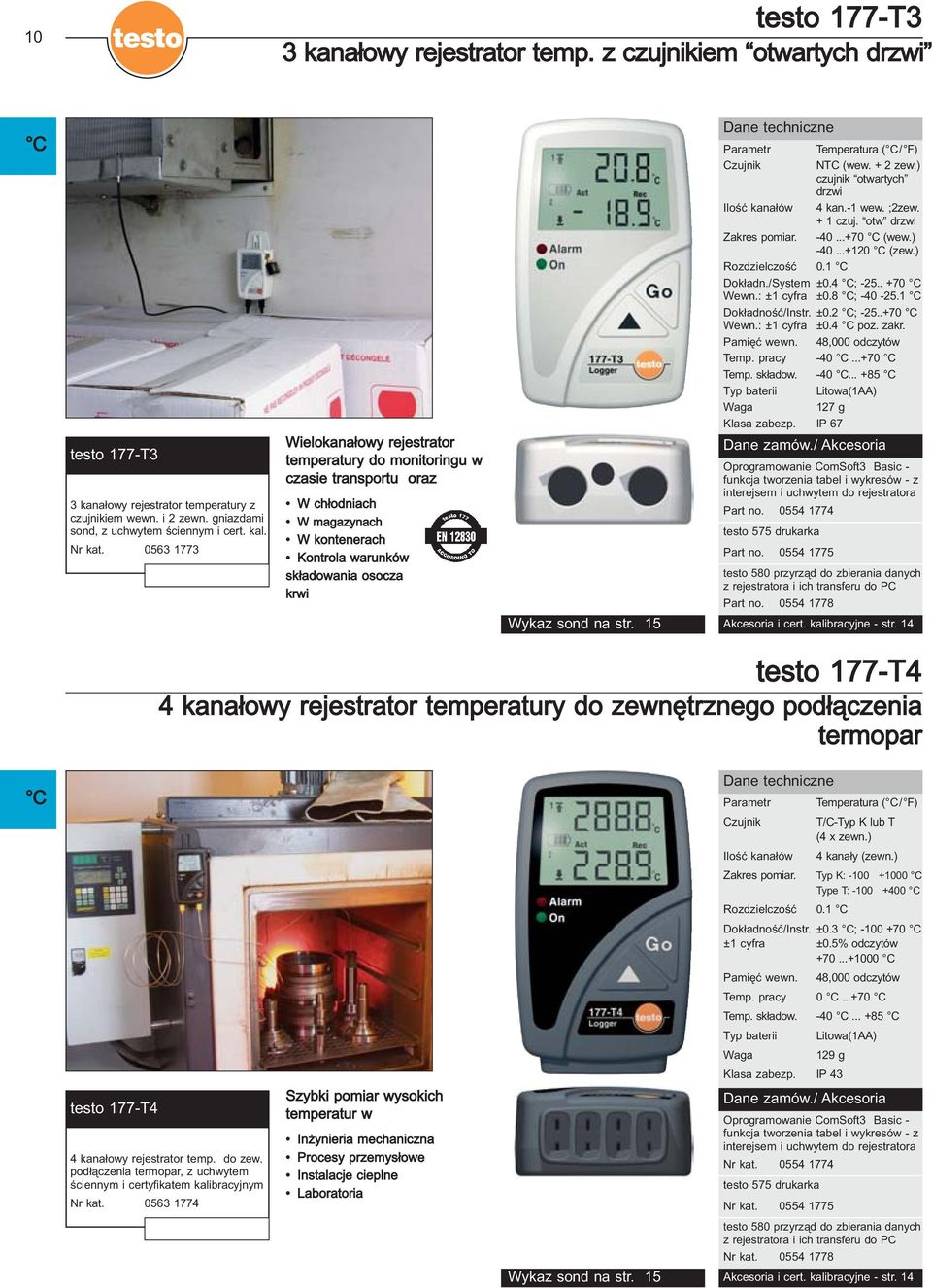

10 10 testo 177-T3 3 kanałowy rejestrator temp. z czujnikiem otwartych drzwi testo 177-T3 3 kanałowy rejestrator temperatury z czujnikiem wewn. i 2 zewn. gniazdami sond, z uchwytem ściennym i cert. kal. Nr kat Wielokanałowy rejestrator temperatury do monitoringu w czasie transportu oraz W chłodniach W magazynach W kontenerach Kontrola warunków składowania osocza krwi Parametr Czujnik Ilość kanałów Zakres pomiar. Rozdzielczość Dokładn./System Wewn.: ±1 cyfra Dokładność/Instr. Wewn.: ±1 cyfra Pamięć wewn. Temp. pracy Temp. składow. Typ baterii Klasa zabezp. Temperatura (/ F) NTC (wew. + 2 zew.) czujnik otwartych drzwi 4 kan.-1 wew. ;2zew. + 1 czuj. otw drzwi (wew.) (zew.) 0.1 ±0.4 ; ±0.8 ; ±0.2 ; ±0.4 poz. zakr. 48,000 odczytów Litowa(1AA) 127 g IP 67 Part no Part no Part no Wykaz sond na str. 15 testo 177-T4 4 kanałowy rejestrator temperatury do zewnętrznego podłączenia termopar Parametr Temperatura (/ F) Czujnik T/C-Typ K lub T (4 x zewn.) Ilość kanałów 4 kanały (zewn.) Zakres pomiar. Typ K: Type T: Rozdzielczość 0.1 Dokładność/Instr. ±1 cyfra ±0.3 ; ±0.5% odczytów Pamięć wewn. 48,000 odczytów Temp. pracy Temp. składow Typ baterii Litowa(1AA) 129 g Klasa zabezp. IP 43 testo 177-T4 4 kanałowy rejestrator temp. do zew. podłączenia termopar, z uchwytem ściennym i certyfikatem kalibracyjnym Nr kat Szybki pomiar wysokich temperatur w Inżynieria mechaniczna Procesy przemysłowe Instalacje cieplne Laboratoria Nr kat Nr kat Wykaz sond na str. 15

11 testo 177-H1 4 kanałowy rejestrator temp./ wilg. wzg. z czujnkami wewnętrznymi i zewnętrznym gniazdem sondy 11 Parametry Czujniki Ilość kanałów Zakres pomiar. Rozdzielczość Dokładn./System Wewn.: ±1 cyfra Wilg.wzg./Temperat./ Punkt rosy Czujnik wilg.wzg./ NTC (wewnętrzny) NTC (zewnętrzny) 4 kanały (3 x wew. %RH;, td)(1 x zew. ) %RH (wew.) td (zew.l) 0.1%RH/0.1 / td ± 2%RH ± 0.5 ; Dokładność/Instr. ± 0.2 ; Zewn.: ±1 cyfra ± 0.4 ; poz. zakr. Pamięć wewn. 48,000 odczytów Temp. pracy Temp. składow Typ baterii Litowa(1AA) 130 g Klasa zabezp. IP 54 Nr kat Wykaz sond na str. 15 Zastosowanie w budownictwie mieszkaniowym Zalety rejestratora testo 177-H1 Szybko reagujący zewnętrzny czujnik wilgotności Szeroka gama sond pomiarowych Pomiar różnicy temp. punktu rosy, poprzez podłączenie zewnętrznej sondy temp. powierzchni Możliwość samodzielnej kalibracji dzięki zestawowi kapsuł wzorcowych Nasadki ochronne na sondę wilg. przy pomiarach w niekorzystnych warunkach otoczenia (środowisku zanieczyszczonym, gazach korozyjnych, itp.:) Zalety czujnika wilgotności Testo Opatentowany przez Testo czujnik wilgotności był sprawdzany i testowany na całym świecie. Jego zastosowanie w rejestratorach wilgotności, daje szereg korzyści: Wydajność Długotrwała stabilność Niezależność od temperatury Solidna konstrukcja Idealny do kontroli temp. i wilg.wzg. otoczenia W budownictwie mieszkaniowym (patrz rys. obok) W szklarniach W laboratoriach W magazynach Podczas produkcji W serwerowniach W muzeach %R H td Defekt konstrukcyjny czy zła wentylacja? Wilgoć na ścianach i suficie może być spowodowana defektem konstrukcyjnym budynku. Jednakże w większości przypadków, sytuacja ta następuje w wyniku złej wentylacji. Długotrwała rejestracja warunków otoczenia umożliwi prawidłowe zdiagnozowanie przyczyny defektu. Rejestrator kalkuluje różnicę między temp. powierzchni ścian i temperaturą punktu rosy powietrza. Jeżeli okaże się, że pomieszczenie było regularnie wietrzone, a na ścianach nadal utrzymuje się wilgoć (temp. punktu rosy jest wyższa niż temp. powierzchni ścian) może to oznaczać wadę konstrukcyjną, niedostateczną izolację budynku itd. testo 177-H1 4 kan. rejestrator temp./ wilg.wzg. z czuj. wew. i dodatk. zewn. gniazdem sondy, z uchwytem ściennym i cert. Nr kat

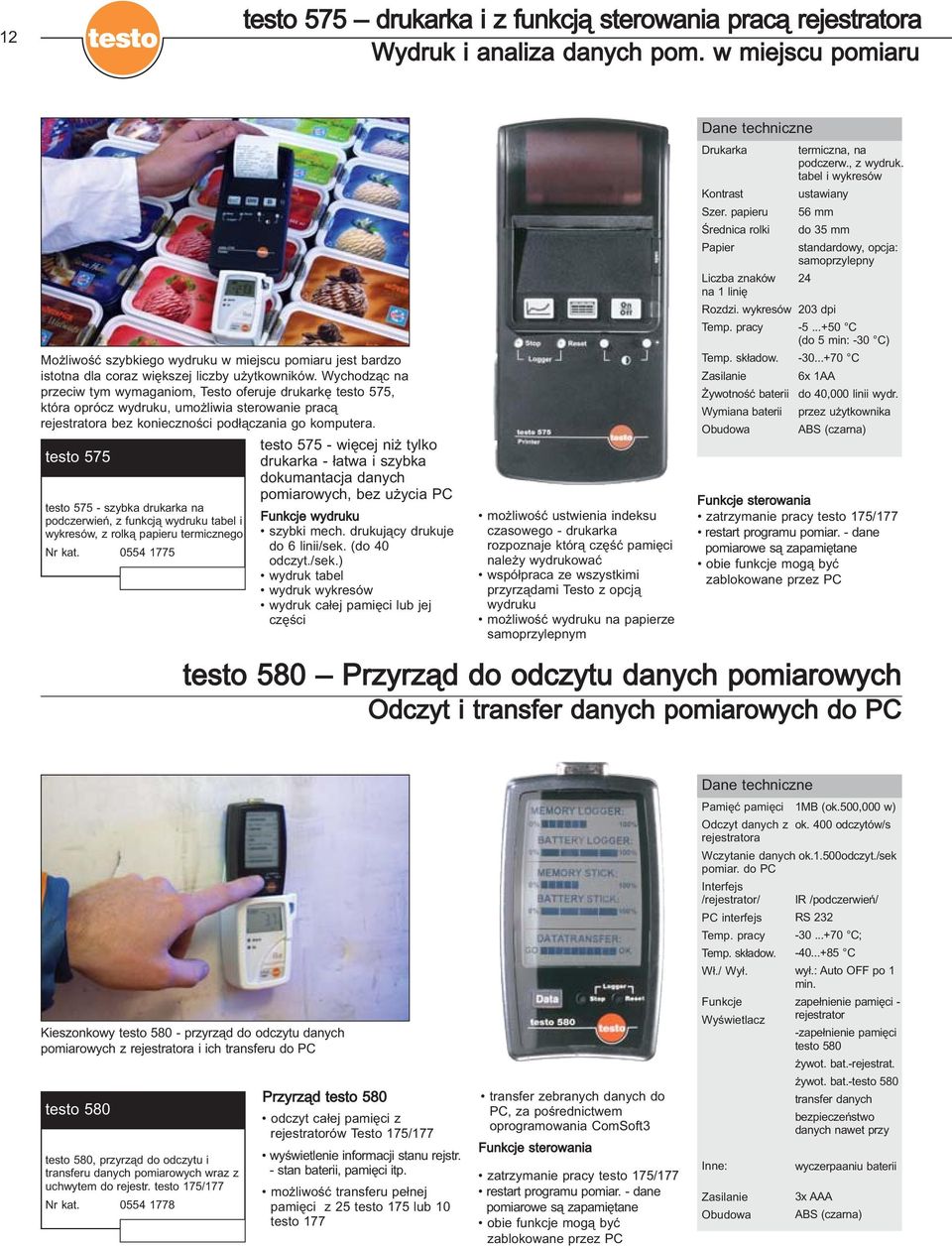

12 12 testo 575 drukarka i z funkcją sterowania pracą rejestratora Wydruk i analiza danych pom. w miejscu pomiaru Możliwość szybkiego wydruku w miejscu pomiaru jest bardzo istotna dla coraz większej liczby użytkowników. Wychodząc na przeciw tym wymaganiom, Testo oferuje drukarkę testo 575, która oprócz wydruku, umożliwia sterowanie pracą rejestratora bez konieczności podłączania go komputera. testo 575 testo szybka drukarka na podczerwień, z funkcją wydruku tabel i wykresów, z rolką papieru termicznego testo więcej niż tylko drukarka - łatwa i szybka dokumantacja danych pomiarowych, bez użycia PC Funkcje wydruku szybki mech. drukujący drukuje do 6 linii/sek. (do 40 odczyt./sek.) wydruk tabel wydruk wykresów wydruk całej pamięci lub jej części możliwość ustwienia indeksu czasowego - drukarka rozpoznaje którą część pamięci należy wydrukować współpraca ze wszystkimi przyrządami Testo z opcją wydruku możliwość wydruku na papierze samoprzylepnym Drukarka termiczna, na podczerw., z wydruk. tabel i wykresów Kontrast ustawiany Szer. papieru 56 mm Średnica rolki do 35 mm Papier standardowy, opcja: samoprzylepny Liczba znaków 24 na 1 linię Rozdzi. wykresów 203 dpi Temp. pracy (do 5 min: -30 ) Temp. składow Zasilanie 6x 1AA Żywotność baterii do 40,000 linii wydr. Wymiana baterii przez użytkownika Obudowa ABS (czarna) Funkcje sterowania zatrzymanie pracy testo 175/177 restart programu pomiar. - dane pomiarowe są zapamiętane obie funkcje mogą być zablokowane przez PC testo 580 Przyrząd do odczytu danych pomiarowych Odczyt i transfer danych pomiarowych do PC Kieszonkowy testo przyrząd do odczytu danych pomiarowych testo 580 testo 580, przyrząd do odczytu i transferu danych pomiarowych wraz z uchwytem do rejestr. testo 175/177 Przyrząd testo 580 odczyt całej pamięci z rejestratorów Testo 175/177 wyświetlenie informacji stanu rejstr. - stan baterii, pamięci itp. możliwość transferu pełnej pamięci z 25 testo 175 lub 10 testo 177 transfer zebranych danych do PC, za pośrednictwem oprogramowania ComSoft3 Funkcje sterowania zatrzymanie pracy testo 175/177 restart programu pomiar. - dane pomiarowe są zapamiętane obie funkcje mogą być zablokowane przez PC Pamięć pamięci 1MB (ok.500,000 w) Odczyt danych z ok. 400 odczytów/s rejestratora Wczytanie danych ok.1.500odczyt./sek pomiar. do PC Interfejs /rejestrator/ IR /podczerwień/ PC interfejs RS 232 Temp. pracy ; Temp. składow Wł./ Wył. wył.: Auto OFF po 1 min. Funkcje zapełnienie pamięci - Wyświetlacz rejestrator -zapełnienie pamięci testo 580 żywot. bat.-rejestrat. żywot. bat.-testo 580 transfer danych bezpieczeństwo danych nawet przy Inne: Zasilanie Obudowa wyczerpaaniu baterii 3x AAA ABS (czarna)

13 Oprogramowanie Testo ComSoft Szybki transfer i łatwe analizy 13 Po odczycie danych pomiarowych i zaprogramowaniu rejestratora, wartości mogą być analizowane i zapamiętane w PC, za pośrednictwem oprogramowania ComSoft3. Dostępne jest ono w 2 wersjach: Basic i Professional ComSoft 3 - Basic: Prosta obsługa, wygodne analizy Oprogramowanie ComSoft3 w wersji Basic posiada wszystkie funkcje niezbędne do kontroli, zapamiętania i wydruku danych pomiarowych. Wartości graniczne mogą być dowolnie zdefiniowane przez użytkownika. Możliwość dowolnego nazwania poszczególnych kanałów pomiarowych, a także wpisania komentarzy /pola tekstowe/, zapewniają prostą i szybką pracę, zwłaszcza przy wykorzystaniu większej liczby rejestratorów. Odczytane dane pomiarowe mogą być wyświetlane w formie tabel i wykresów. Wartości pomiarowe mogą być bezpośrednio wysłane pocztą elektroniczną, za pomocą funkcji Send.... Wpisany adres zostanie zapamiętany w książce adresowej. Funkcje dodatkowe: dowolne skalowanie osi często używane skale mogą zostać zapamiętane do późniejszego użytku kalkulacja wartości min/max i średnich w tabelach wydruk danych w formie tabel lub wykresów eksportowanie danych pomiarowych do innych programów automatyczna identyfikacja podłączonego przyrządu /Autodetect/ Program kompatybilny z Windows 95, 98, NT, ME, XP ComSoft 3 - Basic: odczyt i wydruk danych pomiarowych, programowanie rejestratorów testo 175/177, funkcja ComSoft 3 - Professional: przechowywanie danych w formie struktury drzewa - proste zarządzanie danymi ComSoft 3 - Basic ComSoft 3 - Professional: Oprogramowanie ComSoft3 w wersji Professional posiada te same funkcje co wersja Basic ale z dodatkowymi opcjami. Dane pomiarowe mogą być zapamiętane w osobnych plikach, dzięki czemu wartości np. z kilku rejestratorów, pochodzących z różnych punktów pomiarowych mogą by zorganizowane w formie drzewa. Zapewnia to przejrzyste i funkcjonalne zarządzanie uzyskanymi danymi pomiarowymi (baza danych). ComSoft3 Basic do testo Nr kat ComSoft3 Basic do testo 177 Nr kat Funkcje dodatkowe: dowolne przystosowanie funkcji programu i opcji menu do indywidualnych wymagań użytkownika funkcje analityczne - wyznaczanie trendów liniowych, uśrednianie itp. funkcja wygładzania uzyskanych wartości pomiarowych wskazania i wydruk danych w postaci histogramów, formularzy, wykresów parametrycznych, itp. ComSoft 3 - Professional ComSoft 3 - Professional z funkcją zarządz. danymi /baza danych/, f.analit. /trendy liniowe, itd./ bez interfejsu Nr kat Rejestratory testo 175 i testo 177 Dane z rejestratorów testo 175/177 mogą być odczytane za pomocą komputera. Szybkość transferu to ok. 500 wartości na sekundę. Interfejs Interfejs do testo 175/177 wraz z uchwytem i kable RS /prosimy zamówić do oprogram. ComSoft Professional/ Nr kat

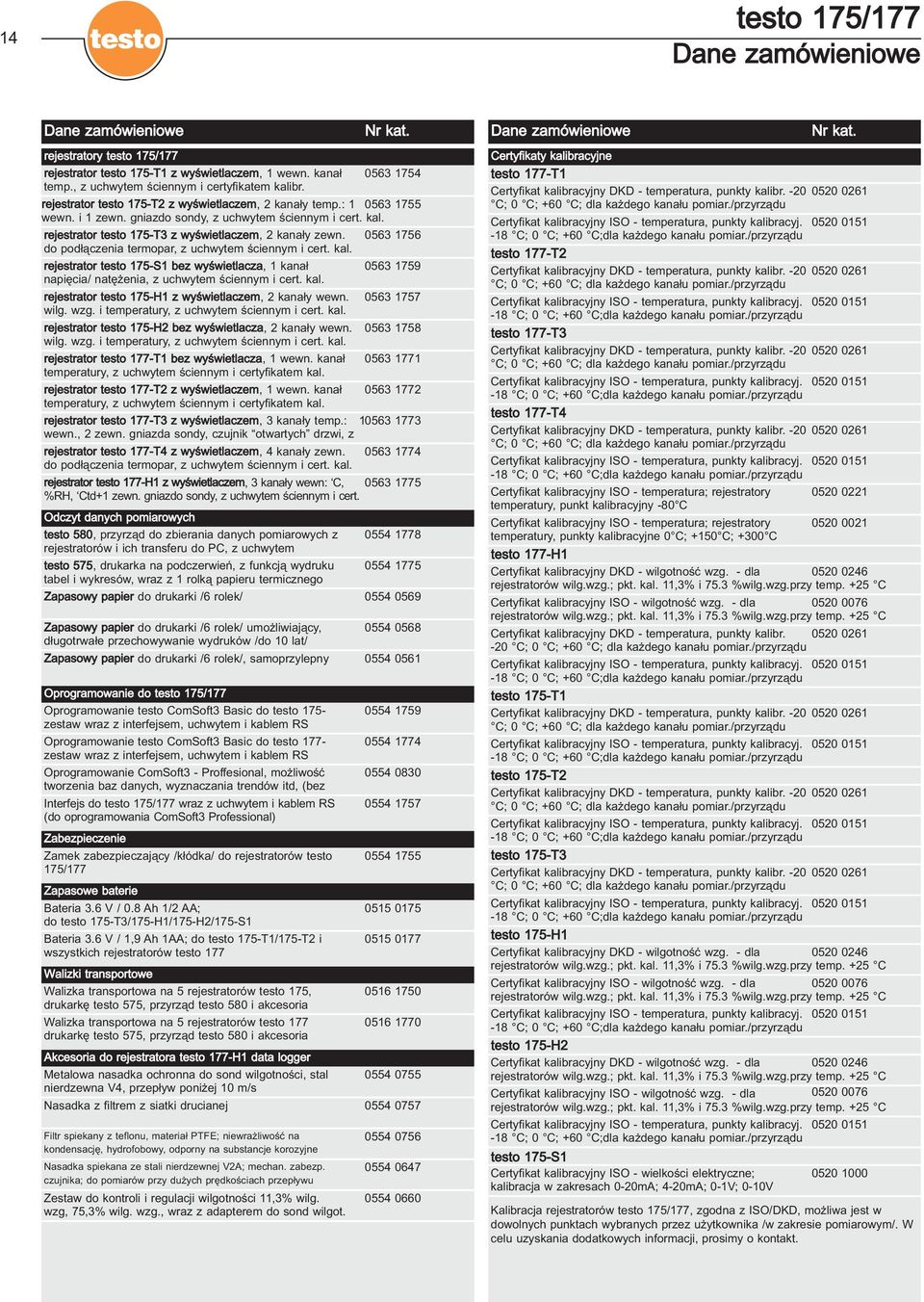

14 14 testo 175/177 Dane zamówieniowe Dane zamówieniowe rejestratory testo 175/177 rejestrator testo 175-T1 z wyświetlaczem, 1 wewn. kanał temp., z uchwytem ściennym i certyfikatem kalibr. Odczyt danych pomiarowych testo 580, przyrząd do zbierania danych pomiarowych z rejestratorów i ich transferu do PC, z uchwytem testo 575, drukarka na podczerwień, z funkcją wydruku tabel i wykresów, wraz z 1 rolką papieru termicznego Nr kat Zapasowy papier do drukarki /6 rolek/ Oprogramowanie do testo 175/177 Oprogramowanie testo ComSoft3 Basic do testo 175- zestaw wraz z interfejsem, uchwytem i kablem RS Oprogramowanie testo ComSoft3 Basic do testo 177- zestaw wraz z interfejsem, uchwytem i kablem RS Oprogramowanie ComSoft3 - Proffesional, możliwość tworzenia baz danych, wyznaczania trendów itd, (bez Interfejs do testo 175/177 wraz z uchwytem i kablem RS (do oprogramowania ComSoft3 Professional) Zabezpieczenie Zamek zabezpieczający /kłódka/ do rejestratorów testo 175/177 Zapasowe baterie Bateria 3.6 V / 0.8 Ah 1/2 AA; do testo 175-T3/175-H1/175-H2/175-S1 Bateria 3.6 V / 1,9 Ah 1AA; do testo 175-T1/175-T2 i wszystkich rejestratorów testo 177 Walizki transportowe Walizka transportowa na 5 rejestratorów testo 175, drukarkę testo 575, przyrząd testo 580 i akcesoria Walizka transportowa na 5 rejestratorów testo 177 drukarkę testo 575, przyrząd testo 580 i akcesoria rejestrator testo 175-T2 z wyświetlaczem, 2 kanały temp.: wewn. i 1 zewn. gniazdo sondy, z uchwytem ściennym i cert. kal. rejestrator testo 175-T3 z wyświetlaczem, 2 kanały zewn. do podłączenia termopar, z uchwytem ściennym i cert. kal. rejestrator testo 175-S1 bez wyświetlacza, 1 kanał napięcia/ natężenia, z uchwytem ściennym i cert. kal. rejestrator testo 175-H1 z wyświetlaczem, 2 kanały wewn. wilg. wzg. i temperatury, z uchwytem ściennym i cert. kal. rejestrator testo 175-H2 bez wyświetlacza, 2 kanały wewn. wilg. wzg. i temperatury, z uchwytem ściennym i cert. kal. rejestrator testo 177-T1 bez wyświetlacza, 1 wewn. kanał temperatury, z uchwytem ściennym i certyfikatem kal. rejestrator testo 177-T2 z wyświetlaczem, 1 wewn. kanał temperatury, z uchwytem ściennym i certyfikatem kal rejestrator testo 177-T3 z wyświetlaczem, 3 kanały temp.: wewn., 2 zewn. gniazda sondy, czujnik otwartych drzwi, z rejestrator testo 177-T4 z wyświetlaczem, 4 kanały zewn. do podłączenia termopar, z uchwytem ściennym i cert. kal rejestrator testo 177-H1 z wyświetlaczem, 3 kanały wewn: C, %RH, Ctd+1 zewn. gniazdo sondy, z uchwytem ściennym i cert. Zapasowy papier do drukarki /6 rolek/ umożliwiający, długotrwałe przechowywanie wydruków /do 10 lat/ Zapasowy papier do drukarki /6 rolek/, samoprzylepny Akcesoria do rejestratora testo 177-H1 data logger Metalowa nasadka ochronna do sond wilgotności, stal nierdzewna V4, przepływ poniżej 10 m/s Nasadka z filtrem z siatki drucianej Filtr spiekany z teflonu, materiał PTFE; niewrażliwość na kondensację, hydrofobowy, odporny na substancje korozyjne Nasadka spiekana ze stali nierdzewnej V2A; mechan. zabezp. czujnika; do pomiarów przy dużych prędkościach przepływu Zestaw do kontroli i regulacji wilgotności 11,3% wilg. wzg, 75,3% wilg. wzg., wraz z adapterem do sond wilgot Dane zamówieniowe Nr kat. Certyfikaty kalibracyjne testo 177-T1 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 177-T2 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 177-T3 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 177-T4 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu Certyfikat kalibracyjny ISO - temperatura; rejestratory temperatury, punkt kalibracyjny -80 Certyfikat kalibracyjny ISO - temperatura; rejestratory temperatury, punkty kalibracyjne 0; +150; +300 testo 177-H1 Certyfikat kalibracyjny DKD - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp. +25 Certyfikat kalibracyjny ISO - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp. +25 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-T1 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-T2 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-T3 Certyfikat kalibracyjny DKD - temperatura, punkty kalibr ; 0 ; +60 ; dla każdego kanału pomiar./przyrządu -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-H1 Certyfikat kalibracyjny DKD - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp. +25 Certyfikat kalibracyjny ISO - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-H2 Certyfikat kalibracyjny DKD - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp. +25 Certyfikat kalibracyjny ISO - wilgotność wzg. - dla rejestratorów wilg.wzg.; pkt. kal. 11,3% i 75.3 %wilg.wzg.przy temp. +25 Certyfikat kalibracyjny ISO - temperatura, punkty kalibracyj. -18 ; 0 ; +60 ;dla każdego kanału pomiar./przyrządu testo 175-S1 Certyfikat kalibracyjny ISO - wielkości elektryczne; kalibracja w zakresach 0-20mA; 4-20mA; 0-1V; 0-10V Kalibracja rejestratorów testo 175/177, zgodna z ISO/DKD, możliwa jest w dowolnych punktach wybranych przez użytkownika /w zakresie pomiarowym/. W celu uzyskania dodatkowych informacji, prosimy o kontakt.

15 Sondy do testo 175/177 Dane zamówieniowe 15 Precyzyjne sondy NTC dla rejestratorów testo 175-T2, 177-T3, 177-H1 Opis sondy Rysunek Zakr. pom. Dokładność t Dł. kabla 99 połącz. Nr kat ±0.2 ( ) 35 mm 15 s Sonda prętowa, IP 54 Ř 3 mm Sonda mocowana z aluminiowym rękawem, IP65 Precyzyjna sonda zanurzeniowo /penetracyjna, IP 67 Sonda wkrętowa do pomiarów w trudno dostępnych miejscach, gwint M6, IP 54 Sonda temperatury powierzchni Sonda temperatury powierzchni Sonda opaskowa z Velcro (rzepem) do rur o średnicy max. 75mm Sonda zanurzeniowo/penetracyjna ze stali nierdzewnej, Tmax:+80, IP65, do sektora spożywczego Zanurzeniowa sonda do żywności o wzmocnionej konstrukcji, ze specjalną rękojeścią; IP65; z zabezpieczeniem przeciw wygięciu; wzmocniony kabel (PUR) 40 mm Ř 6 mm 40 mm Ř 3 mm Ř 3 mm 40 mm 8 x 8 mm 300 mm 30 mm 125 mm 15 mm Ř 4 mm Ř 3 mm 115 mm 30 mm Ř 5 mm Ř 3.5 mm =+-0.2K poz. zakr.+-0.5k ±0.2 ( ) ±0.4 ( ) ±0.4 ( ) ±0.5% odczytu ( ) ±0.2 ( ) ±0.4 ( ) ±0.5% odcz( ) ±0.2 ( ) ±0.4 ( ) ±0.4 ( ) 60 s * 2.40 m 5 s * 6 m 70 s * 2 m ±0.2 ( ) 150 s * 2 m ±0.2 ( ) 20 s m m 8 s * 1.5 m ±0.5%odcz( ) ±0.2 ( ) ±0.4 ( ) 7 s * ±0.4 ( ) 1.4 m Sonda do produktów mrożonych, umożliwiająca pomiar bez wcześniejszego wydrążania otworów Sonda temperatury powietrza o wzmocnionej konstrukcji, do pomiarów np. temp. składowania 110 mm Ř 8 mm 110 mm Ř 4 mm 30 mm Ř 4 mm * Sonda testowana zgodnie z normami EN (przydatność w monitorowaniu warunkow otoczenia w trakcie transportu i składowania ±0.5%odcz( ) 20 s Z wtyczką 0613 ±0.2 ( ) 3211* ±0.4 ( ) ±0.4 ( ) 1.5 m ±0.5%odcz( ) 60 s Z wtyczką 0613 ±0.2 ( ) 1711* ±0.4 ( ) ±0.4 ( ) 1.2 m Precyzyjne termopary do rejestratorów testo 175-T3, 177-T4 Opis sondy Rysunek Zakr. pom. Dokładność t Dł. kabla 99 połącz. Nr kat. 40 mm ± s Sonda mocowana z rękawem ze stali nierdzewnej Ř 6 mm 1.9 m Sonda opaskowa z Velcro (rzepem) do pomiaru temp. na rurach o maks. średnicy 120mm, Tmax=120 C Sonda z zaciskiem do rur o średnicy 5-65mm, z wymienną głowicą pom.; zakr. pom. przy krótkotrw. pom. do +280 C Szybko reagująca sonda temperatury powierzchni, gwint zewnętrzny M 14x1,5, typ 21 Giętka termopara, dł. 1500mm (włókno szklane) Giętka termopara, dł. 1500mm (teflon) Zanurzeniowa, giętka końcówka pomiarowa Sonda magnetyczna do pomiarów temp. na powierzchniach metalowych; siła adhezji ok. 10N Wodoszczelna sonda zanurzeniowo/ penetracyjna Precyzyjna, szybko reagująca sonda zanurzeniowa; wodoszczelna Sonda temperatury powietrza, o wzmocnionej konstrukcji 75 mm 395 mm 1500 mm Ř 1.5 mm 1500 mm Ř 1.5 mm 500 mm Ř 1.5 mm 110 mm 30 mm Ř 4 mm Ř 3.2 mm 300 mm Ř 1.5 mm 110 mm Ř 4 mm Ř 21 mm 20 mm s m Klasa 2 5 s m Klasa 2 3 s m Klasa 2 5 s Klasa 2 5 s Klasa 1 5 s Klasa m Klasa 2 7 s m Klasa 1 2 s m Klasa 2 25 s m

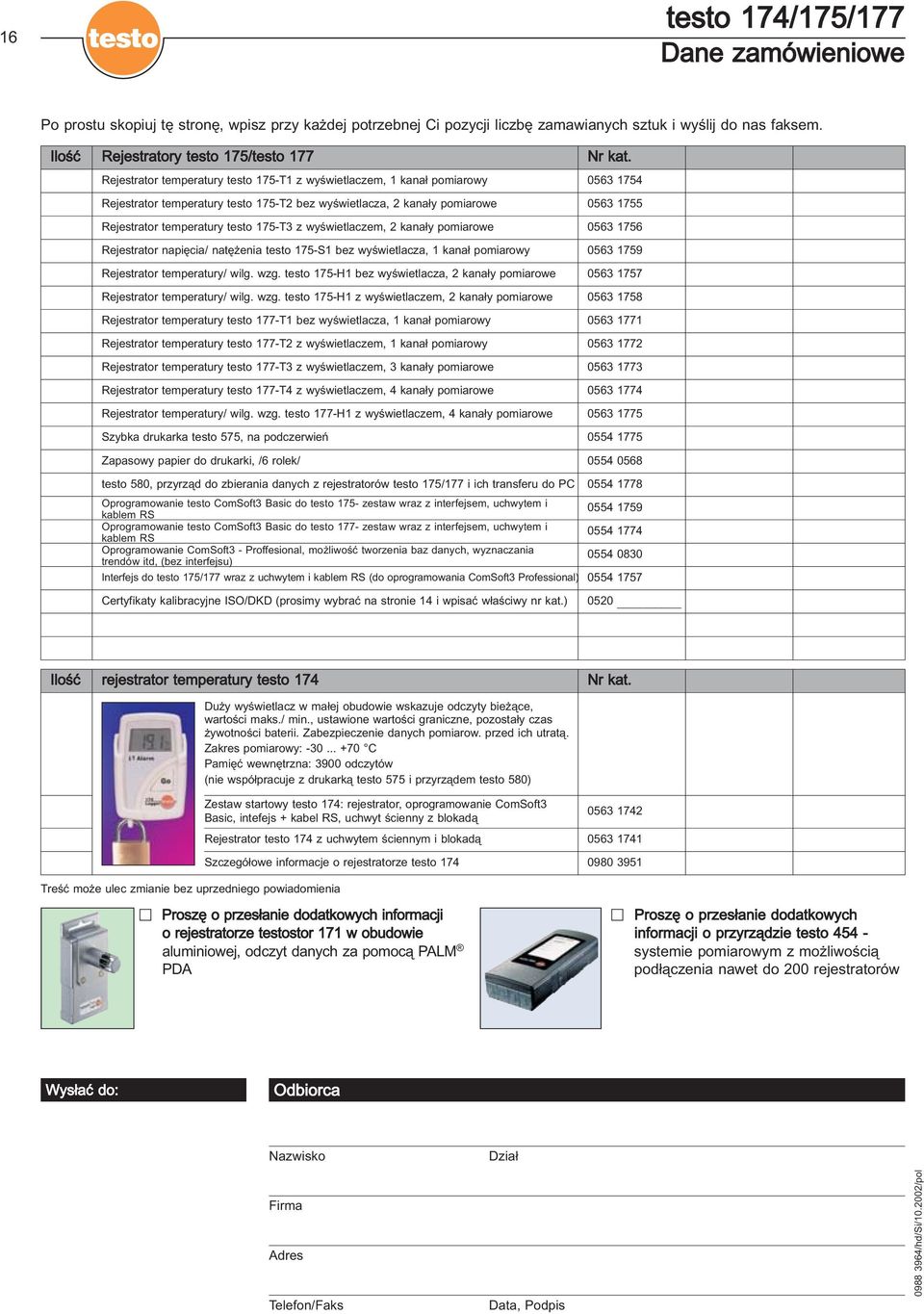

16 16 testo 174/175/177 Dane zamówieniowe Po prostu skopiuj tę stronę, wpisz przy każdej potrzebnej Ci pozycji liczbę zamawianych sztuk i wyślij do nas faksem. Ilość Rejestratory testo 175/testo 177 Nr kat. Rejestrator temperatury testo 175-T1 z wyświetlaczem, 1 kanał pomiarowy Rejestrator temperatury testo 175-T2 bez wyświetlacza, 2 kanały pomiarowe Rejestrator temperatury testo 175-T3 z wyświetlaczem, 2 kanały pomiarowe Rejestrator napięcia/ natężenia testo 175-S1 bez wyświetlacza, 1 kanał pomiarowy Rejestrator temperatury/ wilg. wzg. testo 175-H1 bez wyświetlacza, 2 kanały pomiarowe Rejestrator temperatury/ wilg. wzg. testo 175-H1 z wyświetlaczem, 2 kanały pomiarowe Rejestrator temperatury testo 177-T1 bez wyświetlacza, 1 kanał pomiarowy Rejestrator temperatury testo 177-T2 z wyświetlaczem, 1 kanał pomiarowy Rejestrator temperatury testo 177-T3 z wyświetlaczem, 3 kanały pomiarowe Rejestrator temperatury testo 177-T4 z wyświetlaczem, 4 kanały pomiarowe Rejestrator temperatury/ wilg. wzg. testo 177-H1 z wyświetlaczem, 4 kanały pomiarowe Szybka drukarka testo 575, na podczerwień Zapasowy papier do drukarki, /6 rolek/ testo 580, przyrząd do zbierania danych z rejestratorów testo 175/177 i ich transferu do PC Oprogramowanie testo ComSoft3 Basic do testo 175- zestaw wraz z interfejsem, uchwytem i kablem RS Oprogramowanie testo ComSoft3 Basic do testo 177- zestaw wraz z interfejsem, uchwytem i kablem RS Oprogramowanie ComSoft3 - Proffesional, możliwość tworzenia baz danych, wyznaczania trendów itd, (bez interfejsu) Interfejs do testo 175/177 wraz z uchwytem i kablem RS (do oprogramowania ComSoft3 Professional) Certyfikaty kalibracyjne ISO/DKD (prosimy wybrać na stronie 14 i wpisać właściwy nr kat.) 0520 Ilość rejestrator temperatury testo 174 Nr kat. Duży wyświetlacz w małej obudowie wskazuje odczyty bieżące, wartości maks./ min., ustawione wartości graniczne, pozostały czas żywotności baterii. Zabezpieczenie danych pomiarow. przed ich utratą. Zakres pomiarowy: Pamięć wewnętrzna: 3900 odczytów (nie współpracuje z drukarką testo 575 i przyrządem testo 580) Zestaw startowy testo 174: rejestrator, oprogramowanie ComSoft3 Basic, intefejs + kabel RS, uchwyt ścienny z blokadą Rejestrator testo 174 z uchwytem ściennym i blokadą Szczegółowe informacje o rejestratorze testo Treść może ulec zmianie bez uprzedniego powiadomienia Proszę o przesłanie dodatkowych informacji o rejestratorze testostor 171 w obudowie aluminiowej, odczyt danych za pomocą PALM PDA Proszę o przesłanie dodatkowych informacji o przyrządzie testo systemie pomiarowym z możliwością podłączenia nawet do 200 rejestratorów Wysłać do: Odbiorca Nazwisko Firma Adres Telefon/Faks Dział Data, Podpis /hd/Si/ /pol
