1 Polska gola! czyli Fizyk komputerowy gra w piłkę Sławomir Kulesza
2 Plan prezentacji Fizyka ruchu ciała a w ośrodkuo Rzucamy jak Artur Siódmiak Kopiemy jak Roberto Carlos Serwujemy jak Stephane Antiga
3 Plan prezentacji Fizyka ruchu ciała a w ośrodkuo Rzucamy jak Artur Siódmiak Kopiemy jak Roberto Carlos Serwujemy jak Stephane Antiga

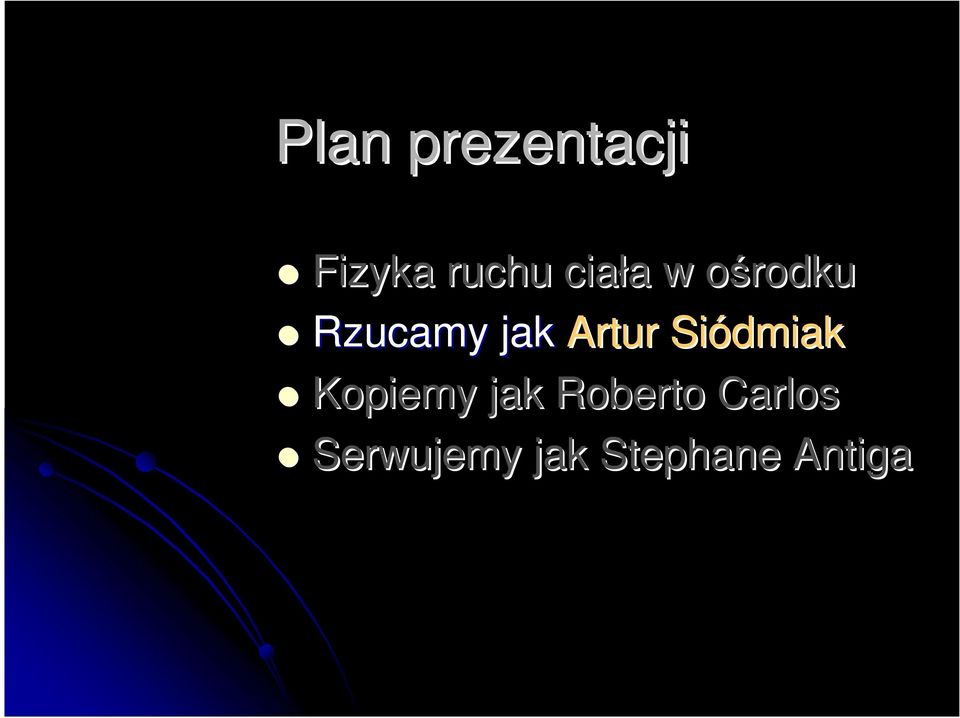

4 Plan prezentacji Fizyka ruchu ciała a w ośrodkuo Rzucamy jak Artur Siódmiak Kopiemy jak Roberto Carlos Serwujemy jak Stephane Antiga

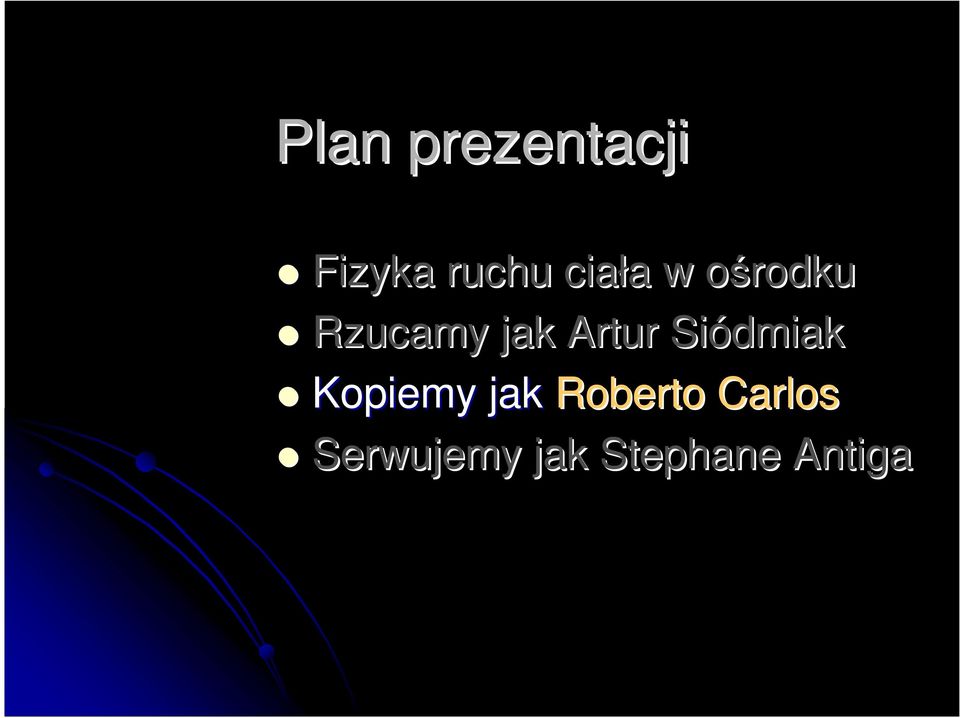

5 Plan prezentacji Fizyka ruchu ciała a w ośrodkuo Rzucamy jak Artur Siódmiak Kopiemy jak Roberto Carlos Serwujemy jak Stephane Antiga
6 Plan prezentacji Fizyka ruchu ciała a w ośrodkuo Rzucamy jak Artur Siódmiak Kopiemy jak Roberto Carlos Serwujemy jak Stephane Antiga
7 Po co fizyka w sporcie?
8 Po co fizyka w sporcie? Przesuwanie granicy rekordów Analiza zachowania ciał w ruchu pozwala przesunąć granicę osiągnięć sportowych (np. technika skoku wzwyż, kostiumy pływackie) Eliminacja losowości Poprawa własności aerodynamicznych ciał (np. piłek) pozwala na lepszą kontrolę ich ruchu przez zawodnika.
9 Po co fizyka w sporcie? Przesuwanie granicy rekordów Analiza zachowania ciał w ruchu pozwala przesunąć granicę osiągnięć sportowych (np. technika skoku wzwyż, kostiumy pływackie) Eliminacja losowości Poprawa własności aerodynamicznych ciał (np. piłek) pozwala na lepszą kontrolę ich ruchu przez zawodnika.
10 Jaka fizyka w sporcie? Fizyka
11 Jaka fizyka w sporcie? Fizyka Kinematyka
12 Jaka fizyka w sporcie? Fizyka Kinematyka Hydro/aerodynamika
13 Kinematyka Badanie ruchu ciał Położenie Prędkość Przyspieszenie
14 Kinematyka Badanie ruchu ciał Położenie Prędkość Przyspieszenie
15 Kinematyka Badanie ruchu ciał Położenie Prędkość Przyspieszenie Tempo zmian prędkości
16 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu
17 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona
18 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona Przyspieszenie = Siła / Masa
19 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona Przyspieszenie = Siła / Masa skutek
20 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona Przyspieszenie = Siła / Masa skutek przyczyna
21 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona Przyspieszenie = Siła / Masa skutek przyczyna bezwładność
22 Druga zasada dynamiki Wiąże ze sobą siłę i zmienność ruchu Drugie prawo Newtona Przyspieszenie = Siła / Masa skutek przyczyna bezwładność a = F/m
23 Hydro/Aerodynami Aerodynamika Nauka o siłach działaj ających na ciała poruszające się w cieczy lub powietrzu (ogólnie: płynie)
24 Hydro/Aerodynami Aerodynamika Nauka o siłach działaj ających na ciała poruszające się w cieczy lub powietrzu (ogólnie: płynie) te siły to: opór i unoszenie
25 Opór r ośrodkao Opór ośrodka wpływa na trajektorię oraz bilans energetyczny ruchu ciała
26 Opór r ośrodkao Opór ośrodka wpływa na trajektorię oraz bilans energetyczny ruchu ciała Tarcie międzycząsteczkowe - opór laminarny
27 Opór r ośrodkao Opór ośrodka wpływa na trajektorię oraz bilans energetyczny ruchu ciała Tarcie międzycząsteczkowe - opór laminarny Niejednorodności - opór turbulentny
28 Opór r turbulentny
29 Opór r turbulentny
30 Opór r turbulentny
31 Opór r turbulentny F turb = -0.5C x ρsv 2
32 Dość teorii! Pomówmy o zastosowaniach
33 Symulacja rzutu piłką ręczn czną
34 Symulacja rzutu piłką ręczn czną Masa 0.45 kg Średnica 0.19 m Obwód m
35 Symulacja rzutu piłką ręczn czną Masa 0.45 kg Średnica 0.19 m Obwód m
36 Rzucamy jak Artur Siódmiak Oszacowanie szansy zdobycia gola przez Artura Siódmiaka w półfinale MŚ w Chorwacji
37 Geometria problemu
38 Geometria problemu Rzut na wprost z linii 9 m w kierunku bramki przeciwnika (dystans ok. 31 m, bramka 3x2 m)
39 Geometria problemu Rzut na wprost z linii 9 m w kierunku bramki przeciwnika (dystans ok. 31 m, bramka 3x2 m)
40 Szanse zależą od stopnia profesjonalizmu Skup się na trafieniu między słupki! s
41 Liczba Reynoldsa Liczba Reynoldsa to bezwymiarowy parametr definiujący typ przepływu
42 Liczba Reynoldsa Liczba Reynoldsa to bezwymiarowy parametr definiujący typ przepływu Re = Vd ν
43 Liczba Reynoldsa Liczba Reynoldsa to bezwymiarowy parametr definiujący typ przepływu Re = Vd ν
44 Warstwa przyścienna Warstwa przyścienna jest obszarem płynu, w którym jego prędkość ruchu zmienia się od zera (kontakt z ciałem) do V free
45 Warstwa przyścienna Warstwa przyścienna jest obszarem płynu, w którym jego prędkość ruchu zmienia się od zera (kontakt z ciałem) do V free
46 Punkt przejścia
47 Punkt przejścia Warstwa przyścienna nie jest jednorodna nierówności powierzchni mogą zmienić opływ z laminarnego na turbulentny
48 Punkt przejścia Warstwa przyścienna nie jest jednorodna nierówności powierzchni mogą zmienić opływ z laminarnego na turbulentny
49 Punkt oderwania Przy wzroście prędkości ciała dochodzi do odrywania się strumieni płynu od jego ścianek powstają punkty oderwania
50 Punkt oderwania Przy wzroście prędkości ciała dochodzi do odrywania się strumieni płynu od jego ścianek powstają punkty oderwania
51 Kopiemy jak Roberto Carlos Zadanie nadać piłce dodatkową siłę nośną (zwykle boczną)
52 Siła a Magnusa Ruch obrotowy piłki zmienia lokalnie jej prędkość ruchu względem płynu; zmienia się położenie punktów oderwania strug (zakrzywienie strugi)
53 Piłka Adidas Teamgeist Piłka o zmniejszonej liczbie paneli, klejona, o chropowatej fakturze
54 Teamgeist a starsze piłki
55 Serwujemy jak Stephane Antiga Zadanie wprawienie piłki w ruch po niestabilnej trajektorii - float
56 Symulacja zagrywki szybującej Masa piłki: kg Średnica: 0.21 m Obwód: m Re: (5 35 m/s)
57 Obliczenia współczynnika oporu gładkiej sfery F turb = -0.5C x ρsv 2
58 Współczynnik C x a gładkog adkość Wartość współczynnika oporu silnie zależy od chropowatości powierzchni ciała
59 Zawęż ężenie strugi płynup Turbulencje w warstwie przyściennej przesuwają punkt oderwania do tyłu ciała
60 Piłka Mikasa MVA 200 Mała liczba paneli, wysoka symetria i gładkość (pewność odbicia), wgłębienia dla zmniejszenia C x (brak szwów i nierówności)
