3 Spis treści 1 Spis treści 1 O firmie 2 Produkcja obudów stacyjnych 4 System wentylacji grawitacyjnej 5 Sposób posadowienia stacji transformatorowych 6 Stacje kontenerowe w obudowie betonowej 7 Stacje kontenerowe w obudowie metalowej 8 Stacja transformatorowa UniSTAT 20/250 9 Stacja transformatorowa UniSOLAR 20/630 (izolacja SF6) 10 Stacja transformatorowa SOLAR IG 20/630, 20/ Zrealizowane inwestycje 12 Stacja transformatorowa SOLAR IP 20/630, 20/ Stacja transformatorowa ELQ-CITY 20/ Stacja transformatorowa SOLAR 20/2x Stacja transformatorowa SOLAR 20/2x Stacja transformatorowa SOLAR 3x Rozdzielnica Ma Punkt rozdzielczy SN 20 Stacja transformatorowa UniSOLAR 20/630 (izolacja powietrzna) 21 Stacja transformatorowa ELQUSIM 20/ Stacja transformatorowa Mkb 20/2x1000 (plac budowy) 23 Stacja transformatorowa SOLAR 6/

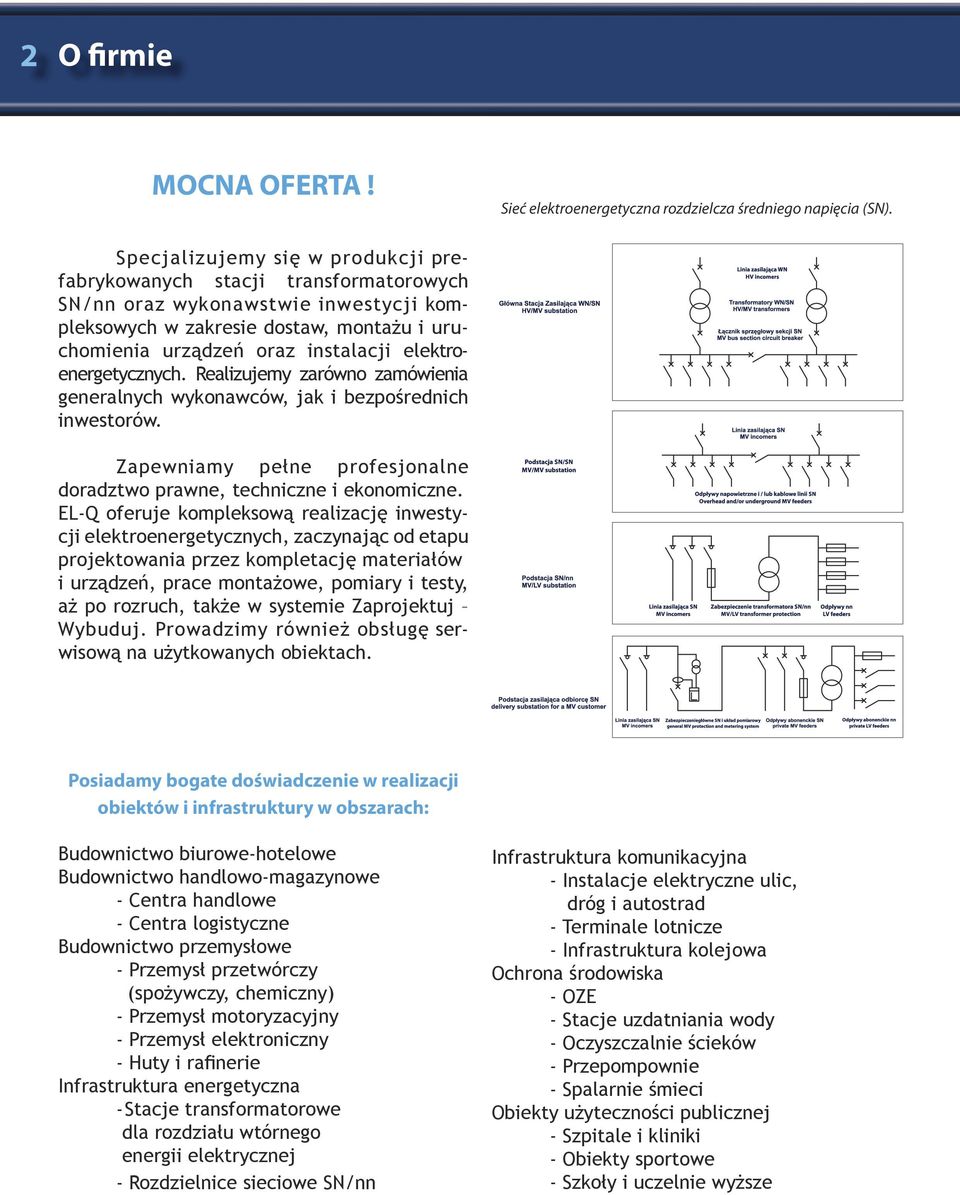

4 2 O firmie MOCNA OFERTA! Sieć elektroenergetyczna rozdzielcza średniego napięcia (SN). Specjalizujemy się w produkcji prefabrykowanych stacji transformatorowych SN/nn oraz wykonawstwie inwestycji kompleksowych w zakresie dostaw, montażu i uruchomienia urządzeń oraz instalacji elektroenergetycznych. Realizujemy zarówno zamówienia generalnych wykonawców, jak i bezpośrednich inwestorów. Zapewniamy pełne profesjonalne doradztwo prawne, techniczne i ekonomiczne. EL-Q oferuje kompleksową realizację inwestycji elektroenergetycznych, zaczynając od etapu projektowania przez kompletację materiałów i urządzeń, prace montażowe, pomiary i testy, aż po rozruch, także w systemie Zaprojektuj Wybuduj. Prowadzimy również obsługę serwisową na użytkowanych obiektach. Posiadamy bogate doświadczenie w realizacji obiektów i infrastruktury w obszarach: Budownictwo biurowe-hotelowe Budownictwo handlowo-magazynowe - Centra handlowe - Centra logistyczne Budownictwo przemysłowe - Przemysł przetwórczy (spożywczy, chemiczny) - Przemysł motoryzacyjny - Przemysł elektroniczny - Huty i rafinerie Infrastruktura energetyczna -Stacje transformatorowe dla rozdziału wtórnego energii elektrycznej - Rozdzielnice sieciowe SN/nn Infrastruktura komunikacyjna - Instalacje elektryczne ulic, dróg i autostrad - Terminale lotnicze - Infrastruktura kolejowa Ochrona środowiska - OZE - Stacje uzdatniania wody - Oczyszczalnie ścieków - Przepompownie - Spalarnie śmieci Obiekty użyteczności publicznej - Szpitale i kliniki - Obiekty sportowe - Szkoły i uczelnie wyższe

5 O firmie 3 SIŁA I DOŚWIADCZENIE Spółka od 38 lat związana z energetyką zawodową! Firma posiada rozpoznawalną markę, kojarzoną z innowacyjnymi produktami o wysokiej jakości wykonania. Wartość firmy oparta jest na ogromnym doświadczeniu rynkowym, profesjonalnej kadrze, certyfikatach, atestach i uznaniu stałych odbiorców. NOWA ENERGIA! Rok 2013 wyznacza początek nowej ery w działalności firmy. W wyniku konsolidacji z dynamicznie rozwijającą się grupą BMC BioPower, staliśmy się odbiorcą wielu korzyści płynących z efektów synergii. Obecnie firma jest w stanie zaspokoić wszystkie wymagania klientów reprezentujących sektor przemysłowy, publiczny i prywatny. pełnym badaniom zgodności wyrobu z PN-EN :2010. Potwierdzeniem jakości oraz bezpieczeństwa wyrobów dla obsługi, otoczenia i środowiska naturalnego są atesty. USŁUGI Wypożyczanie Stacji Firma oferuje usługi w zakresie wynajmu i dzierżawy prefabrykowanych stacji transformatorowych. Udostępniamy stacje: w obudowach betonowych lub metalowych, stacjonarne lub przewoźne. Wyposażenie stacji zgodnie z życzeniem klienta. Dostawa i instalacja we wskazanym miejscu. ENERGIA INNOWACJI U podstaw strategicznego rozwoju firmy leży innowacja. EL-Q jest prekursorem wielu rozwiązań racjonalizatorskich, w tym objętych ochroną patentową. Firma jako jedyna w Polsce produkuje obudowy betonowe stacji transformatorowych w oparciu o własną technologię z wykorzystaniem siatkobetonu. El Q stosuje w stacjach także własny opatentowany system wentylacji grawitacyjnej. Rozwiązanie to pozwala nam na uzyskanie znaczącej przewagi konkurencyjnej. Nasze stacje transformatorowe dzięki trwałości i niezawodności działania są bezobsługowe w całym okresie eksploatacji. TRWAŁOŚĆ I NIEZAWODNA EKSPLOATACJA! Każde wyprodukowane urządzenie, przed wprowadzeniem do produkcji seryjnej, poddawane jest w Instytucie Energetyki w Warszawie Wydajny i niezawodny układ wentylacji grawitacyjnej stacji SOLAR, znalazł uznanie w ocenie przedstawicieli komisji Pentagonu, która zaopiniowała nasz produkt jako zgodny z wyposażeniem technicznym armii amerykańskiej w okresie jej działań na Bliskim Wschodzie. Zachęcamy do podjęcia współpracy na nowych warunkach!

6 4 Produkcja obudów stacyjnych TECHNIKA PRODUKCJI BUDYNKÓW STACYJNYCH ŻELBETOWYCH ZGODNIE Z OPATENTOWANĄ TECHNOLOGIĄ WŁASNĄ EL-Q Sp. z o. o. PATENT NA SUPER STACJE! Spółka EL-Q jako jedyna w Polsce produkuje obudowy betonowe stacji transformatorowych w oparciu o własną technologię, objętą ochroną patentową w Urzędzie Patentowym RP. Nr patentu Nasze rozwiązania mają charakter nowatorski. Myślą przewodnią przy ich opracowywaniu było między innymi dążenie do uproszczenia i standaryzacji procesów montażu w terenie poprzez minimalizację gabarytów i ciężaru wyrobów. Budynek obudowa stacji jest jednolitym prefabrykatem wyprodukowanym i wyposażonym w naszym zakładzie. Transformator jest wstawiany do stacji po jej zamontowaniu w miejscu docelowym. Budynek może mieć formę jednego prefabrykatu monobloku lub składać się z dwóch lub więcej segmentów scalanych na placu budowy w formie suchego montażu. Kompletna obudowa stanowi monolit fundamentu (rama żelbetowa z misą olejową), ścian i dachu oraz betonowej podłogi z przygotowanymi kanałami do zamontowania urządzeń. Istnieją też rozwiązania, w których stosuje się dach pochyły, o konstrukcji metalowej ułożony na płycie sufitowej. która ma zapewnioną sztywność wymaganą w procesie transportu i montażu. Konstrukcja budynku stacji upraszcza wszystkie prace budowlane w miejscu zainstalowania i ogranicza je do wykonania wykopów, posadowienia stóp fundamentowych i montażu budynku, czy segmentu budynków na stopach, po uprzednim wypoziomowaniu. Elewacje budynku stacji transformatorowej mogą być dostosowane do indywidualnych wymagań klientów lub też zaadaptowane do lokalnych zaleceń architektonicznych. Atuty naszych obudów stacyjnych: - łatwy i szybki montaż w miejscu budowy obiektu (mała masa montażowa), - ochrona środowiska naturalnego, - ochrona przeciwpożarowa, - ochrona antykorozyjna elementów metalowych budynku stacji, - bardzo wysoka trwałość eksploatacyjna, - łatwy montaż w miejscach dużego zagospodarowania urbanizacyjnego i gęstej infrastruktury uzbrojenia technicznego, - niski koszt budowy i montażu budynków. Podstawowymi wyznacznikami budynku stacji lub jego segmentu są: - maksymalna masa własna do 5000kg - gabaryty zewnętrzne umożliwiające transport normalnogabarytowy na drogach państwowych i lokalnych. Obydwa wyznaczniki mają kapitalne znaczenie dla transportu i montażu obiektu. Budynek stacyjny tworzy bryłę przestrzenną,

7 System wentylacji grawitacyjnej 5 SYSTEM WENTYLACJI GRAWITACYJNEJ - nigdy więcej wentylacji wymuszonej W stacjach transformatorowych EL-Q zastosowano innowacyjny, niezwykle wydajny system wentylacji grawitacyjnej, gwarantujący zainstalowanej aparaturze rozdzielczej 100% ochrony przed przegrzaniem ciepłem emitowanym wewnątrz obiektu.podstawowym zadaniem obudowy stacji transformatorowej jest zabezpieczenie optymalnych warunków pracy dla urządzeń zabudowanych w jej wnętrzu. Przekroczenie wewnątrz stacji transformatorowej temperatury dopuszczalnej jest przyczyną znacznego skrócenia trwałości eksploatacyjnej nie tylko samego źródła emisji ciepła transformatora, ale także innych elementów wyposażenia tj. rozdzielnic SN i nn, a nawet kabli. Powstają uszkodzenia połączeń wewnątrz transformatora, szybciej starzeje się izolacja uzwojeń i kabli, przyspieszeniu ulega proces rozszczelniania baniek z SF6, w wyniku zmian objętości i starzenia się uszczelek. Zjawiska te stają się, w dłuższym okresie eksploatacji obiektu, potencjalnym źródłem awarii urządzeń i aparatów elektrycznych najbardziej wrażliwych na podwyższoną temperaturę pracy i otoczenia. Jedynym, radykalnym środkiem zapobiegania skutkom nadmiernego wzrostu temperatury wewnątrz stacji jest zastosowanie wydajnego układu wentylacji. Zgodnie z normą PN-EN :2010 Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie (zastępuje PN-EN 61330) w obiektach tych należy stosować system wentylacji grawitacyjnej naturalnej, a jej wydajność decyduje, w procesie wykonywania prób, o zakwalifikowaniu obudowy stacji do jednej z klas odporności określanej liczbami od 5 (najlepsza) do 30 (nieodpowiednia dla stacji transformatorowych). NAJWYŻSZA KLASA OBUDOWY STACJI EL-Q! Zastosowany w stacjach typu SOLAR system wentylacji grawitacyjnej, bez krat wentylacyjnych w ścianach obudowy (zastrzeżony w Urzędzie Patentowym RP), pozwolił uzyskać potwierdzoną badaniami laboratoryjnymi klasę obudowy 5, (przyrosty temperatur poniżej 5K) w obiektach z transformatorami o mocy do 1000kVA włącznie. Różnice przyrostów temperatury przy obciążeniu znamionowym transformatora, ustawionego poza stacją i w stacji, osiągnęły poziom 2,7K dla jednostki o mocy 630kVA i 3,4K dla mocy 1000kVA. Rozwiązanie to umożliwia stabilne utrzymywanie optymalnej temperatury wewnątrz stacji bez stosowania zawodnego wspomagania wentylacją mechaniczną, dzięki czemu nasze stacje transformatorowe zapewniają bezobsługową obsługę w całym okresie eksploatacji. Nadmienić również należy, iż zastosowany system wentylacji grawitacyjnej zapewnia bezpieczne odprowadzanie gazów połukowych, wytworzonych podczas wewnętrznego zwarcia łukowego w stacji, poprzez górną szczelinę wylotową, umieszczoną wysoko ponad głowami osób postronnych. Trzy pełne ściany i dach posiadają klasę odporności ogniowej REI 120 (120min) i stanowią ściany oddzielenia przeciwpożarowego. EL-Q, JAKO JEDYNY NA RYNKU PRODUCENT UDZIELA 5 LETNIEJ GWARANCJI!

8 6 Sposób posadowienia stacji transformatorowych STACJE NA WYSOKĄ STOPĘ! Sposób posadowienia stacji transformatorowych. Stacje transformatorowe produkcji EL-Q Sp. z o. o. posiadają własny fundament z wydzieloną przestrzenią, która stanowi szczelną, betonową misę olejową. Dla wzmocnienia posadowienia i lepszej stabilizacji monobloku w gruncie, przewidziano stopy betonowe typu F2, stanowiące podparcie budynku stacyjnego poniżej poziomu zamarzania, który w zależności od rodzaju gruntu wynosi od 80 do 100 cm. Poniżej przedstawiono przykładowy przebieg posadowienia stacji transformatorowej składającej się z dwóch segmentów Zalety posadowienia na stopach betonowych: niski koszt zakupu standardowych stóp betonowych w stosunku do nakładów na wykonanie wymiarowej misy kablowej; uniknięcie kosztów zakupu szczelnych przepustów kablowych, gdyż wejście kabli do stacji (w rurach AROTA) odbywa się przez betonową podłogę zawieszoną 20 cm nad gruntem; możliwość podejścia do stacji kablami wprowadzanymi z dowolnego kierunku; uniknięcie kosztów związanych z konserwacją i przeglądami posadowienia w okresie eksploatacji obiektu; możliwość wykonania posadowienia, wyprzedzająco w stosunku do terminu montażu stacji; Etap 1 Etap 2 Wykonanie wykopu i przygotowa- Ustawienie i wypoziomowanie nie podsypki lub płyty betonowej. stóp betonowych. Etap 3 Etap 4 Osadzenie pierwszego segmentu Dostawienie drugiego segmentu stacji na stopach i montaż stacji. wykluczenie zjawiska korozji urządzeń rozdzielczych, powstającej w wyniku oddziaływania wilgoci nagromadzonej w misie kablowej, po dłuższym okresie eksploatacji; łatwość dokładnego ustabilizowania i wypoziomowania kilku niedużych i relatywnie lekkich stóp betonowych, co jest nieosiągalne w przypadku zastosowania ciężkiej i obszernej misy kablowej.

9 Stacje kontenerowe w obudowie betonowej 7 Stacje kontenerowe w obudowie betonowej (UniSolar, UniStat, Solar, Elq-City) System kontenerowych stacji transformatorowych EL-Q w obudowie betonowej przeznaczony jest do pracy w kablowych sieciach rozdzielczych energetyki zawodowej i przemysłowej w układzie pierścieniowym lub promieniowym o napięciu znamionowym do 24kV. System znajduje też zastosowanie do zasilania takich odbiorców jak: - koleje - osiedla mieszkaniowe w miastach - osiedla podmiejskie i wsie - parki i tereny rekreacyjne - place budów - zakłady przemysłowe, itp. Zalety systemu : - z obsługą zewnętrzną lub wewnętrzną - jedno- lub wielosegmentowe - jedno- lub dwutransformatorowe - nowoczesne rozwiązania konstrukcyjne - konfigurowanie różnorodnych układów elektrycznych stacji - zabudowanie urządzeń elektrycznych dostosowanych do potrzeb Klienta - dostosowanie wyglądu stacji do wymogów architektonicznych - krótki czas uruchomienia - wysoka niezawodność i bezpieczeństwo eksploatacji. Wyposażenie podstawowe i opcjonalne: - rozdzielnice SN (izolacja powietrzna lub gazowa SF6) - transformator wewnętrzny/transformatory o mocy do 1600 kva każdy ( olejowy lub żywiczny) - rozdzielnice nn - systemy zarządzania i kontroli sieci - baterie kondensatorów - agregaty prądotwórcze - baterie akumulatorów, UPS - inne (np. tablice licznikowe, pulpity sterownicze, itp.). Dane techniczne stacji kontenerowych w obudowie betonowej Maksymalna moc transformatora wewnętrznego Maksymalna moc transformatora zewnętrznego do 1600 kva do 6000 kva Stopień ochrony obudowy IP 43 Ilość transformatorów 1 lub 2 Klasa obudowy 5 Rozdzielnica średniego napięcia Prąd znamionowy ciągły Prąd znamionowy krótkotrwały 1-sek Prąd znamionowy szczytowy Częstotliwość znamionowa Rozdzielnica niskiego napięcia Prąd znamionowy ciągły Prąd znamionowy krótkotrwały 1-sek. Prąd znamionowy szczytowy Częstotliwość znamionowa do 24 kv do 630 A do 20 ka do 50 ka 50 Hz do 400 V do 2500 A do 20 ka do 50 ka Projekt stacji z transformatorami o mocy powyżej 2000 kva wymaga indywidualnych uzgodnień. 50 Hz

10 8 Stacje kontenerowe w obudowie metalowej Stacje kontenerowe w obudowie metalowej (Elqusim, MKb, Elqusim W) System kontenerowych stacji transformatorowych El-Q w obudowie metalowej przeznaczony jest do zasilania energią elektryczną, z sieci kablowych i napowietrznych energetyki zawodowej, różnorodnych odbiorców przemysłowych (np. tam, gdzie stosowane są napędy przenośników taśmowych, pomp, wentylatorów itp.) System znajduje też zastosowanie do zasilania takich odbiorców jak: - osiedla mieszkaniowe w miastach i wsiach - parki i tereny rekreacyjne - place budów - zakłady przemysłowe - zakłady górnicze (szczególnie górnictwo odkrywkowe) - koleje - telekomunikacja - obiekty użyteczności publicznej Zalety systemu : - z obsługą zewnętrzną lub wewnętrzną - jedno- lub wielosegmentowe - jedno- lub wielotransformatorowe - przesuwne, trzy różne typy podstaw (rama, płozy, ponton) ze zdolnością do relokacji w zależności od wymagań procesu - konfigurowanie różnorodnych układów elektrycznych stacji - zabudowanie urządzeń elektrycznych dostosowanych do potrzeb Klienta - dostosowanie wyglądu stacji do wymogów architektonicznych. - wysoka niezawodność i bezpieczeństwo eksploatacji. Wyposażenie podstawowe i opcjonalne: - rozdzielnice SN (izolacja powietrzna lub gazowa SF6) - transformator wewnętrzny/transformatory o mocy do 2000kVA każdy (olejowy lub żywiczny) - rozdzielnice nn - rozdzielnice prądu stałego - systemy zarządzania i kontroli sieci - baterie kondensatorów - agregaty prądotwórcze - baterie akumulatorów, UPS - rozruszniki silników - falowniki - klimatyzacja - inne (np. tablice licznikowe, pulpity sterownicze, itp.). Dane techniczne stacji kontenerowych w obudowie metalowej Maksymalna moc transformatora wewnętrznego Maksymalna moc transformatora zewnętrznego do 2000 kva do kva Stopień ochrony obudowy Do IP 55 Ilość transformatorów 1 lub 2 Klasa obudowy 5 Rozdzielnica średniego napięcia Prąd znamionowy ciągły Prąd znamionowy krótkotrwały 1-sek Prąd znamionowy szczytowy Częstotliwość znamionowa Rozdzielnica niskiego napięcia Prąd znamionowy ciągły Prąd znamionowy krótkotrwały 1-sek. do 40,5 kv do 2500 A do 31,5 ka do 80 ka 50 Hz do 1000 V do 4000 A do 50 ka Prąd znamionowy szczytowy do 125 ka Częstotliwość znamionowa 50 Hz Projekt stacji z transformatorami o mocy powyżej 2000 kva i stopniem ochrony powyżej IP43 wymaga indywidualnych uzgodnień.

11 UNISTAT 20/250 9 UNISTAT 20/250 Stacja transformatorowa z obsługą od zewnątrz. Transformator podłączony z pominięciem rozdzielnicy SN. Bezpieczna alternatywa dla stacji słupowej Kolorem czerwonym oznaczono wyposażenie opcjonalne GABARYTY Szerokość mm Głębokość mm Wysokość mm Masa bez transformatora kg PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe Klasa obudowy 10 Stopień ochrony IP23C Prąd znamionowy szczytowy 40kA wytrzymywany WYPOSAŻENIE Strona SN Rozdzielnica nn Transformator Możliwość podejścia kabla bezpośrednio na zaciski transformatora RNB - Unistat max 250kVA

12 10 UniSOLAR 20/630 (w izolacji SF6) UniSOLAR 20/630 Stacja transformatorowa z obsługą zewnętrzną. Rozdzielnica SN w izolacji SF6. Wysoce wydajny układ wentylacji grawitacyjnej Transformator wstawiany przez drzwi Kolorem czerwonym oznaczono wyposażenie opcjonalne GABARYTY Szerokość mm Głębokość mm Wysokość mm Masa bez transformatora kg PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe Klasa obudowy 5 Stopień ochrony IP43 Odporność na wewnętrzne zwarcie łukowe 16kA / 1s WYPOSAŻENIE Rozdzielnica SN Rozdzielnica nn Transformator kompaktowe: 8DJH, RM6, SafeRing, GA, Xiria, FBA, CGM Cosmos RNB-BOX max 630kVA

13 SOLAR IG 20/630 i SOLAR IG 20/ SOLAR IG 20/630 i SOLAR IG 20/1000 Stacja transformatorowa z obsługą od wewnątrz. Rozdzielnica SN w izolacji gazowej SF6. Wysoce wydajny system wentylacji grawitacyjnej przy trzech pełnych ścianach Kolorem czerwonym oznaczono wyposażenie opcjonalne GABARYTY Szerokość max mm Głębokość mm Wysokość mm Masa bez transformatora kg PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe Klasa obudowy 5 Stopień ochrony IP43 Odporność na wewnętrzne 16kA w ciągu 1s zwarcie łukowe WYPOSAŻENIE Rozdzielnica SN Rozdzielnica nn Transformator kompaktowe: 8DJ10, 8DJ20,RM6, SafeRing, GA, Xiria, FBA, CGM Cosmos, modułowe: SM6, GAE, Uniswitch, SafePlus, NORMAFIX RNB-1 ; RNB-2 630kVA ; max 1000kVA

14 12 ZREALIZOWANE INWESTYCJE OSTATNIO ZREALIZOWANE PROJEKTY: ELQ-CITY Stargard Szczeciński ELQ-CITY Urząd Skarbowy Częstochowa Solar 20-2x1000 Wrocław ul. Pomarańczowa Elqusim Tauron - Rejon Strzelin MKb Orlen Włocławek Solar 20-2x1000 Lotnisko w Modlinie MKb Orlen Włocławek Solar 20-2x1000 Elektrociepłownia Andrychów Solar 20-2x1000 Darko Dębica Elqusim Dach serwerowni w Warszawie Solar IG Kaufland Ruda Śląska Solar 20-2x1000 Politechnika Krakowska

15 ZREALIZOWANE INWESTYCJE 13 Solar 20-2x1000 Politechnika Krakowska Solar IG Kaufland Chełm Solar Zachem Bydgoszcz Solar 20-2x1000 Friki Storkow Niemcy Solar IG Uniwersytecki Szpital Dziecięcy Kraków-Prokocim Solar Elektrownia wiatrowa Mykanów Solar IG Centrum logistyczne Grodzisk Mazowiecki Solar IG Galeria Handlowa Stargard Szczeciński Solar IG Ogrodzieniec - Podzamcze Solar 20-2x1000 SUW Łabędy Solar IP Intermarche Przeworsk Solar IP Elektrownia Wiatrowa Mistral Poczesna

16 14 SOLAR IP 20/630 i SOLAR IP 20/1000 SOLAR IP 20/630 i SOLAR IP 20/1000 Stacja transformatorowa z obsługą od wewnątrz. Rozdzielnica SN w izolacji powietrznej. Wysoce wydajny system wentylacji grawitacyjnej przy trzech pełnych ścianach Kolorem czerwonym oznaczono wyposażenie opcjonalne GABARYTY Szerokość max mm Głębokość mm Wysokość mm Masa bez transformatora kg PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe Klasa obudowy 5 Stopień ochrony IP43 Odporność na wewnętrzne 16kA w ciągu 1s zwarcie łukowe WYPOSAŻENIE Rozdzielnica SN Rozdzielnica nn Transformator Ma20(15) max 3 pola ; Mq20 max 3 pola ; EA75(55) max 5 pól RNB-1 ; RNB-2 630kVA ; max 1000kVA

17 ELQ-CITY 20/ ELQ-CITY 20/630 Stacja transformatorowa z obsługą od wewnątrz. Rozdzielnica SN w izolacji gazowej SF6. Najmniejsza powierzchnia zabudowy na rynku stacji z wewnętrznym korytarzem obsługi GABARYTY Szerokość Głębokość Wysokość nad gruntem Masa części górnej mm mm mm kg PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe Klasa obudowy 5 Stopień ochrony IP43 Odporność na wewnętrzne 16kA w ciągu 1s zwarcie łukowe WYPOSAŻENIE Rozdzielnica SN Rozdzielnica nn Transformator kompaktowe: 8DJH, 8DJ20, RM6, SafeRing, GA, Xiria, FBA, CGM Cosmos modułowe: TPS, SM6, GAE, Uniswitch, SafePlus RNB-CITY ; RNB-1 Olejowy lub suchy o mocy max 630kVA

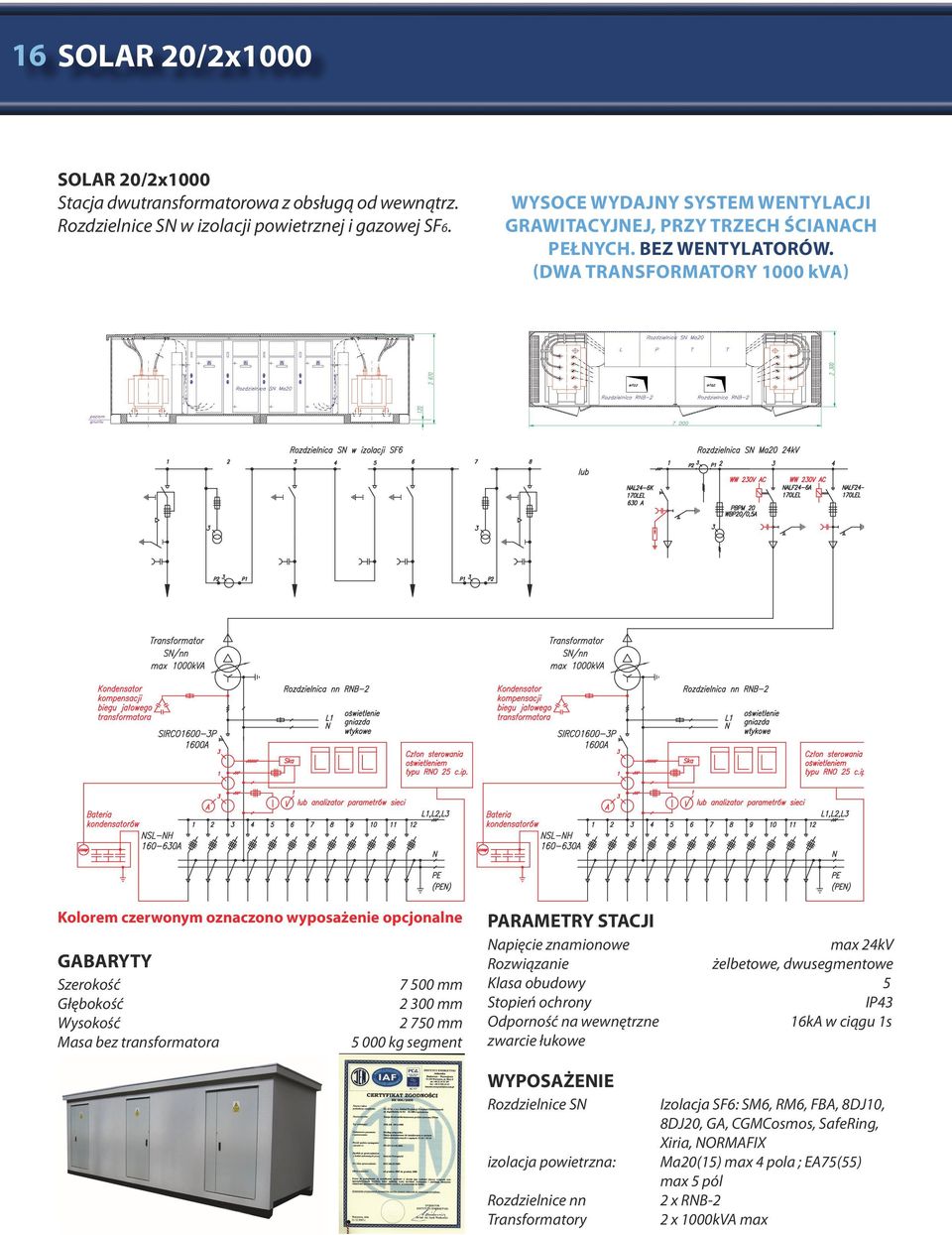

18 16 SOLAR 20/2x1000 SOLAR 20/2x1000 Stacja dwutransformatorowa z obsługą od wewnątrz. Rozdzielnice SN w izolacji powietrznej i gazowej SF6. WYSOCE WYDAJNY SYSTEM WENTYLACJI GRAWITACYJNEJ, PRZY TRZECH ŚCIANACH PEŁNYCH. BEZ WENTYLATORÓW. (DWA TRANSFORMATORY 1000 kva) Kolorem czerwonym oznaczono wyposażenie opcjonalne GABARYTY Szerokość mm Głębokość mm Wysokość mm Masa bez transformatora kg segment PARAMETRY STACJI max 24kV Rozwiązanie żelbetowe, dwusegmentowe Klasa obudowy 5 Stopień ochrony IP43 Odporność na wewnętrzne 16kA w ciągu 1s zwarcie łukowe WYPOSAŻENIE Rozdzielnice SN izolacja powietrzna: Rozdzielnice nn Transformatory Izolacja SF6: SM6, RM6, FBA, 8DJ10, 8DJ20, GA, CGMCosmos, SafeRing, Xiria, NORMAFIX Ma20(15) max 4 pola ; EA75(55) max 5 pól 2 x RNB-2 2 x 1000kVA max

19 SOLAR 20/2x SOLAR 20/2x1600 Stacja dwutransformatorowa z obsługą od wewnątrz Rozdzielnica SN w izolacji SF6. Dwa transformatory o mocy 1600 kva każdy. Propozycja (obiekt istniejący) PARAMETRY STACJI Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość max 24 kv żelbetowe 8000 kg/segment mm mm mm

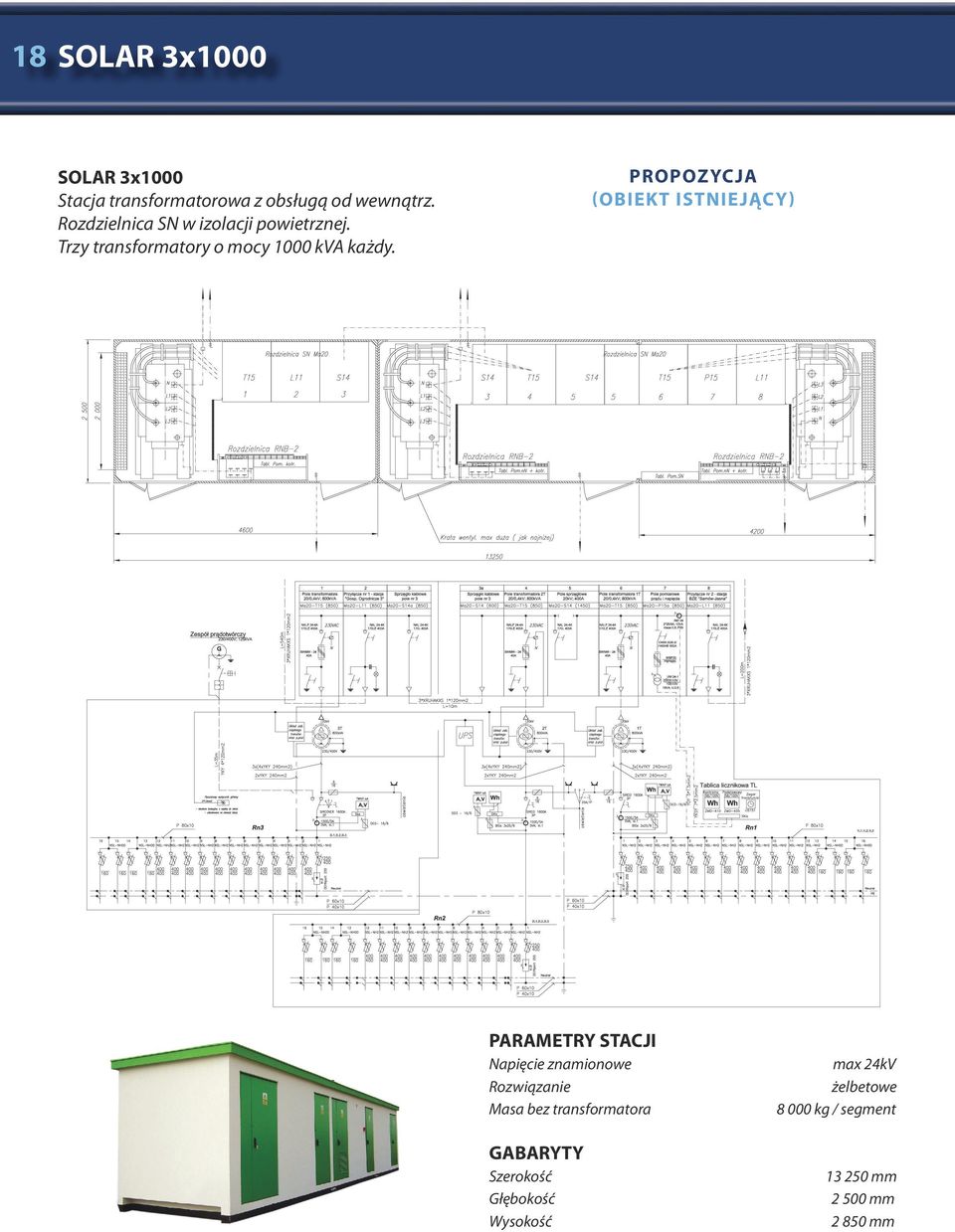

20 18 SOLAR 3x1000 SOLAR 3x1000 Stacja transformatorowa z obsługą od wewnątrz. Rozdzielnica SN w izolacji powietrznej. Trzy transformatory o mocy 1000 kva każdy. Propozycja (obiekt istniejący) PARAMETRY STACJI Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość max 24kV żelbetowe kg / segment mm mm mm

21 Rozdzielnica Ma Ma 20 Rozdzielnica SN z izolacją powietrzną 24kV Optymalne rozwiązanie dla remontowanych obiektów energetycznych GABARYTY PÓL Szerokość Głębokość Wysokość Masa 850 mm mm mm 100 kg PARAMETRY ROZDZIELNICY Prąd znamionowy ciągły: szyn zbiorczych pola liniowego pola transformatorowego 24 kv 630 A 400 A 40 A Prąd znamionowy szczytowy Prąd znamionowy krótkotrwały (1s) Stopień ochrony 40 ka 16 ka IP4X WYPOSAŻENIE Rozłączniki NAL i NALF produkcji ABB, izolatory reaktancyjne ze wskaźnikami napięcia

22 20 Punkt rozdzielczy SN Punkt Rozdzielczy SN Obsługa od wewnątrz. Propozycja (obiekt istniejący) PARAMETRY STACJI Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość max 24kV Żelbetowe, segmentowe kg segment mm mm mm

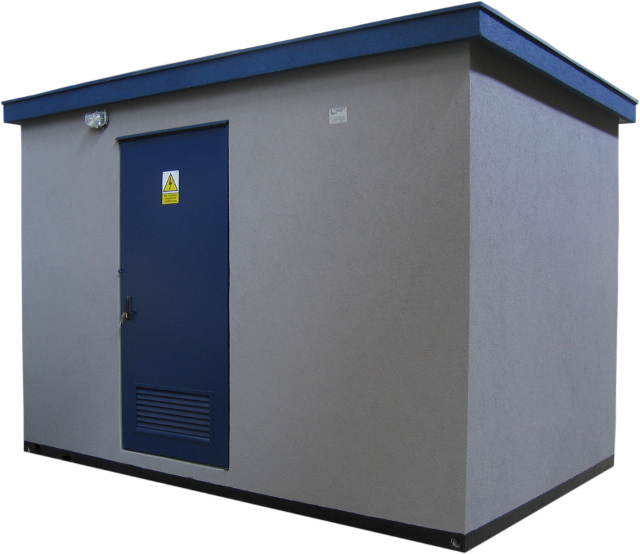

23 UniSOLAR 20/630 (w izolacji powietrznej) 21 UniSOLAR 20/630 Stacja transformatorowa z obsługą zewnętrzną. Rozdzielnica SN w izolacji powietrznej. PROPOZYCJA (OBIEKT ISTNIEJĄCY) Transformator wstawiany PRZEZ DRZWI PARAMETRY STACJI Rozwiązanie GABARYTY Szerokość Głębokość Wysokość Masa bez transformatora max 24kV żelbetowe mm mm mm 3500 kg

24 22 ELQUSIM 20/630 ELQUSIM 20/630 Stacja transformatorowa do zasilania placu budowy. W obudowie metalowej z obsługą z zewnątrz. Wyposażona w płozy. PROPOZYCJA (OBIEKT ISTNIEJĄCY) Zasilanie bezpośrednio z linii napowietrznej SN PARAMETRY STACJI Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość bez wysięgnika max 24kV Kontener metalowy kg mm mm mm

25 Mkb 20/2x Mkb 20/2x1000 Stacja transformatorowa do zasilania placu budowy. Obudowa metalowa wyposażona w płozy z wentylacją grawitacyjną typu kominowego. Propozycja (obiekt istniejący) PARAMETRY STACJI Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość max 24 kv kontener metalowy 5000 kg 9080 mm 2680 mm 3000 mm

26 24 SOLAR 6/1600 SOLAR 6/1600 Stacja transformatorowa z obsługą od wewnątrz. Rozdzielnica SN w izolacji SF6. Transformator o mocy 1600 kva. Propozycja (obiekt istniejący) PARAMETRY STACJI Napięcie pracy Rozwiązanie Masa bez transformatora GABARYTY Szerokość Głębokość Wysokość 6kV żelbetowe kg mm mm mm
