Zmodernizowany system Avic PL vnet INSTALACJA

Transkrypt

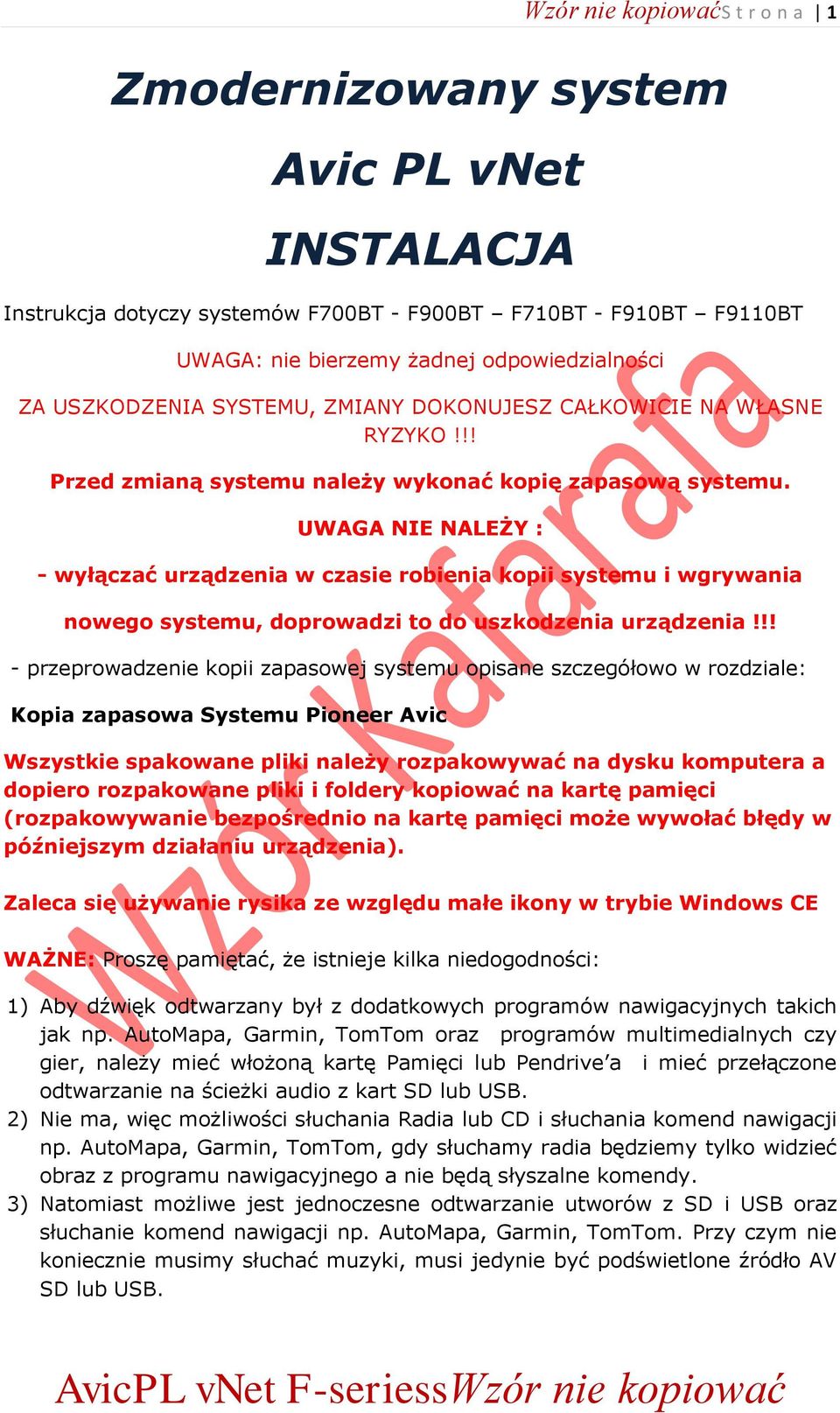

1 Wzór nie kopiowaćs t r o n a 1 Zmodernizowany system Avic PL vnet INSTALACJA Instrukcja dotyczy systemów F700BT - F900BT F710BT - F910BT F9110BT UWAGA: nie bierzemy żadnej odpowiedzialności ZA USZKODZENIA SYSTEMU, ZMIANY DOKONUJESZ CAŁKOWICIE NA WŁASNE RYZYKO!!! Przed zmianą systemu należy wykonać kopię zapasową systemu. UWAGA NIE NALEŻY : - wyłączać urządzenia w czasie robienia kopii systemu i wgrywania nowego systemu, doprowadzi to do uszkodzenia urządzenia!!! - przeprowadzenie kopii zapasowej systemu opisane szczegółowo w rozdziale: Kopia zapasowa Systemu Pioneer Avic Wszystkie spakowane pliki należy rozpakowywać na dysku komputera a dopiero rozpakowane pliki i foldery kopiować na kartę pamięci (rozpakowywanie bezpośrednio na kartę pamięci może wywołać błędy w późniejszym działaniu urządzenia). Zaleca się używanie rysika ze względu małe ikony w trybie Windows CE WAŻNE: Proszę pamiętać, że istnieje kilka niedogodności: 1) Aby dźwięk odtwarzany był z dodatkowych programów nawigacyjnych takich jak np. AutoMapa, Garmin, TomTom oraz programów multimedialnych czy gier, należy mieć włożoną kartę Pamięci lub Pendrive a i mieć przełączone odtwarzanie na ścieżki audio z kart SD lub USB. 2) Nie ma, więc możliwości słuchania Radia lub CD i słuchania komend nawigacji np. AutoMapa, Garmin, TomTom, gdy słuchamy radia będziemy tylko widzieć obraz z programu nawigacyjnego a nie będą słyszalne komendy. 3) Natomiast możliwe jest jednoczesne odtwarzanie utworów z SD i USB oraz słuchanie komend nawigacji np. AutoMapa, Garmin, TomTom. Przy czym nie koniecznie musimy słuchać muzyki, musi jedynie być podświetlone źródło AV SD lub USB.

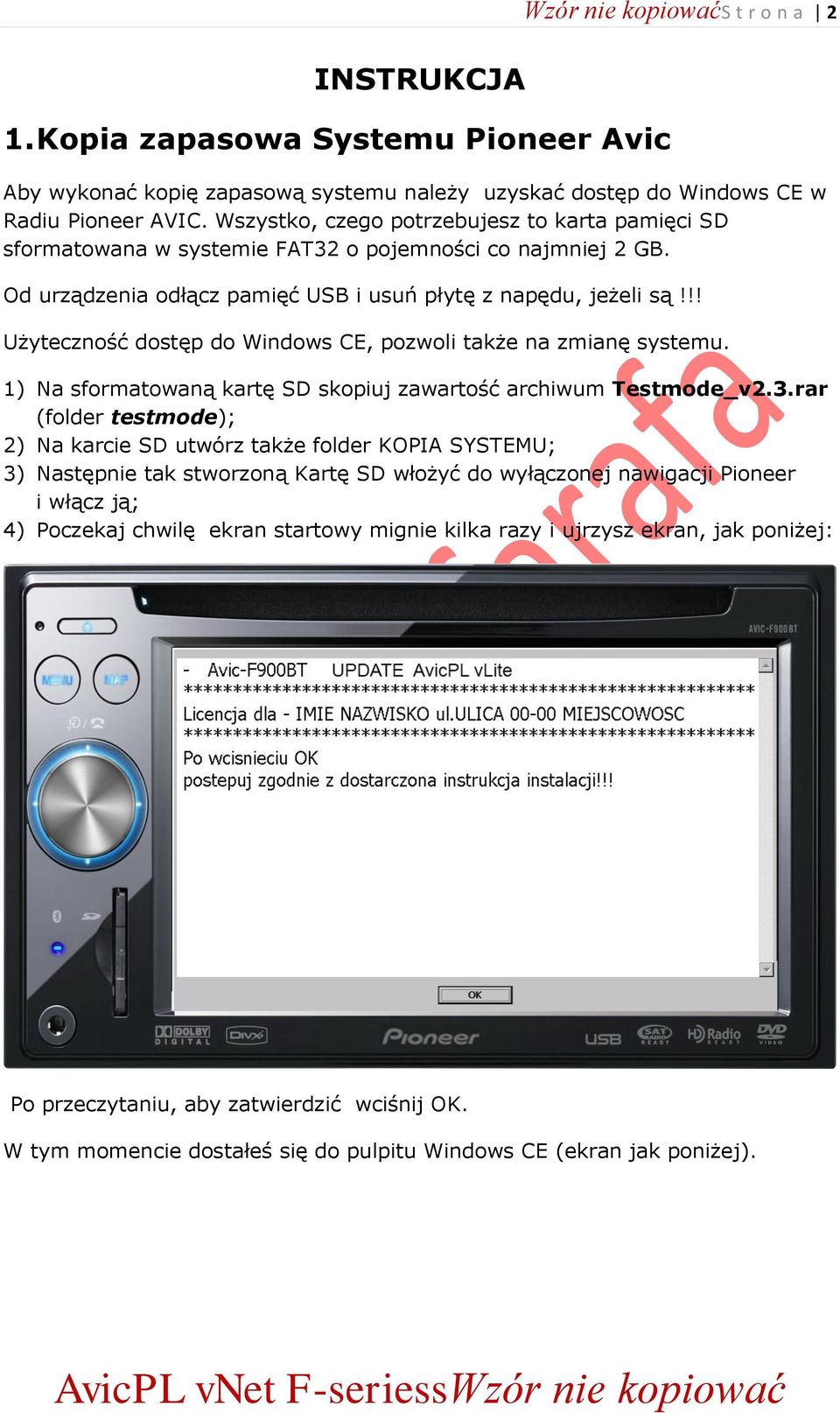

2 INSTRUKCJA 1. Kopia zapasowa Systemu Pioneer Avic Wzór nie kopiowaćs t r o n a 2 Aby wykonać kopię zapasową systemu należy uzyskać dostęp do Windows CE w Radiu Pioneer AVIC. Wszystko, czego potrzebujesz to karta pamięci SD sformatowana w systemie FAT32 o pojemności co najmniej 2 GB. Od urządzenia odłącz pamięć USB i usuń płytę z napędu, jeżeli są!!! Użyteczność dostęp do Windows CE, pozwoli także na zmianę systemu. 1) Na sformatowaną kartę SD skopiuj zawartość archiwum Testmode_v2.3.rar (folder testmode); 2) Na karcie SD utwórz także folder KOPIA SYSTEMU; 3) Następnie tak stworzoną Kartę SD włożyć do wyłączonej nawigacji Pioneer i włącz ją; 4) Poczekaj chwilę ekran startowy mignie kilka razy i ujrzysz ekran, jak poniżej: Po przeczytaniu, aby zatwierdzić wciśnij OK. W tym momencie dostałeś się do pulpitu Windows CE (ekran jak poniżej).

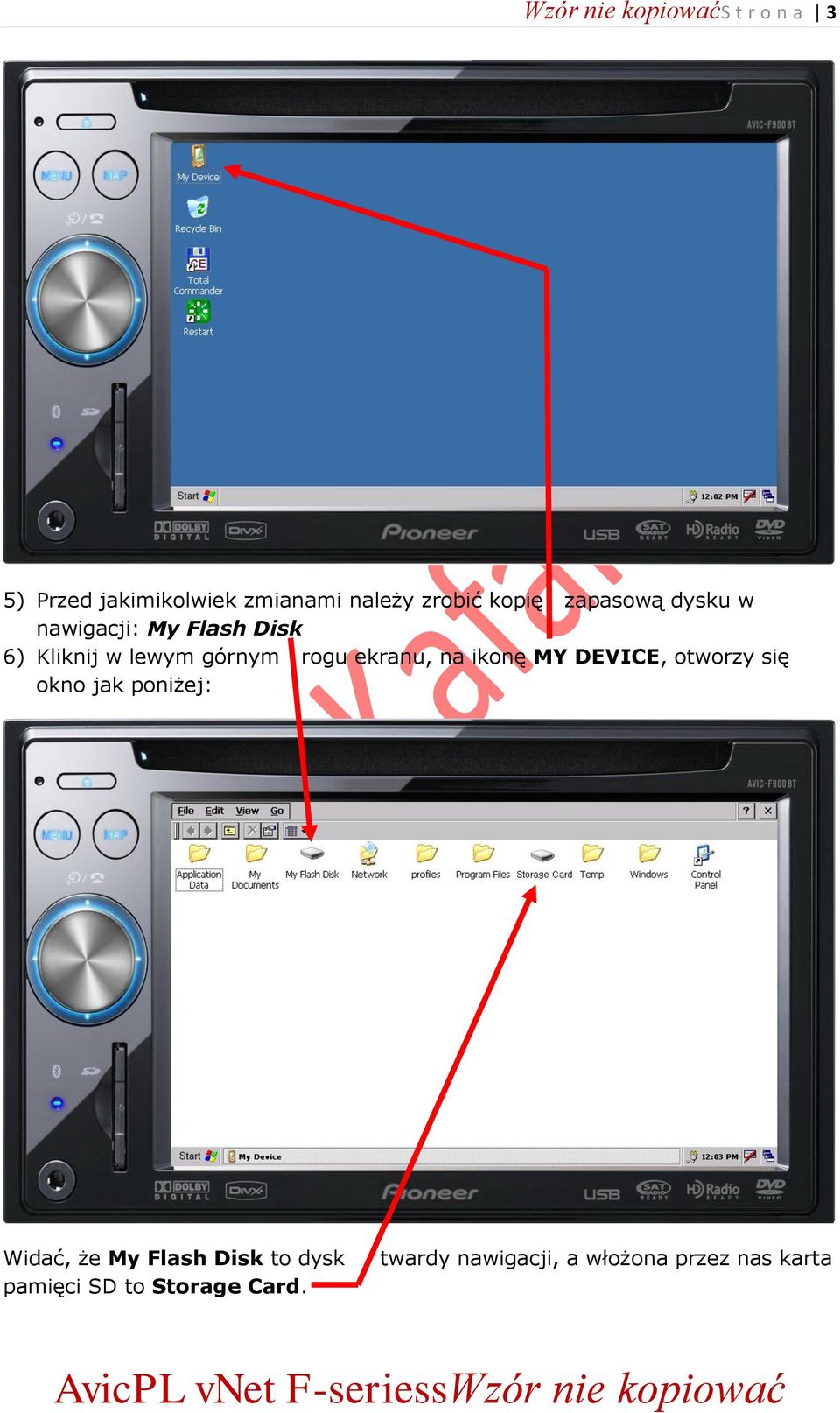

3 Wzór nie kopiowaćs t r o n a 3 5) Przed jakimikolwiek zmianami należy zrobić kopię zapasową dysku w nawigacji: My Flash Disk 6) Kliknij w lewym górnym rogu ekranu, na ikonę MY DEVICE, otworzy się okno jak poniżej: Widać, że My Flash Disk to dysk pamięci SD to Storage Card. twardy nawigacji, a włożona przez nas karta

4 Wzór nie kopiowaćs t r o n a 4 7) Wejdź w My Flash Disk, zaznacz wszystkie pliki (Edit > Select All) (należy uważać aby zaznaczone były wszystkie pliki), Następnie wciśnij w Edit > Copy (kopjuj),

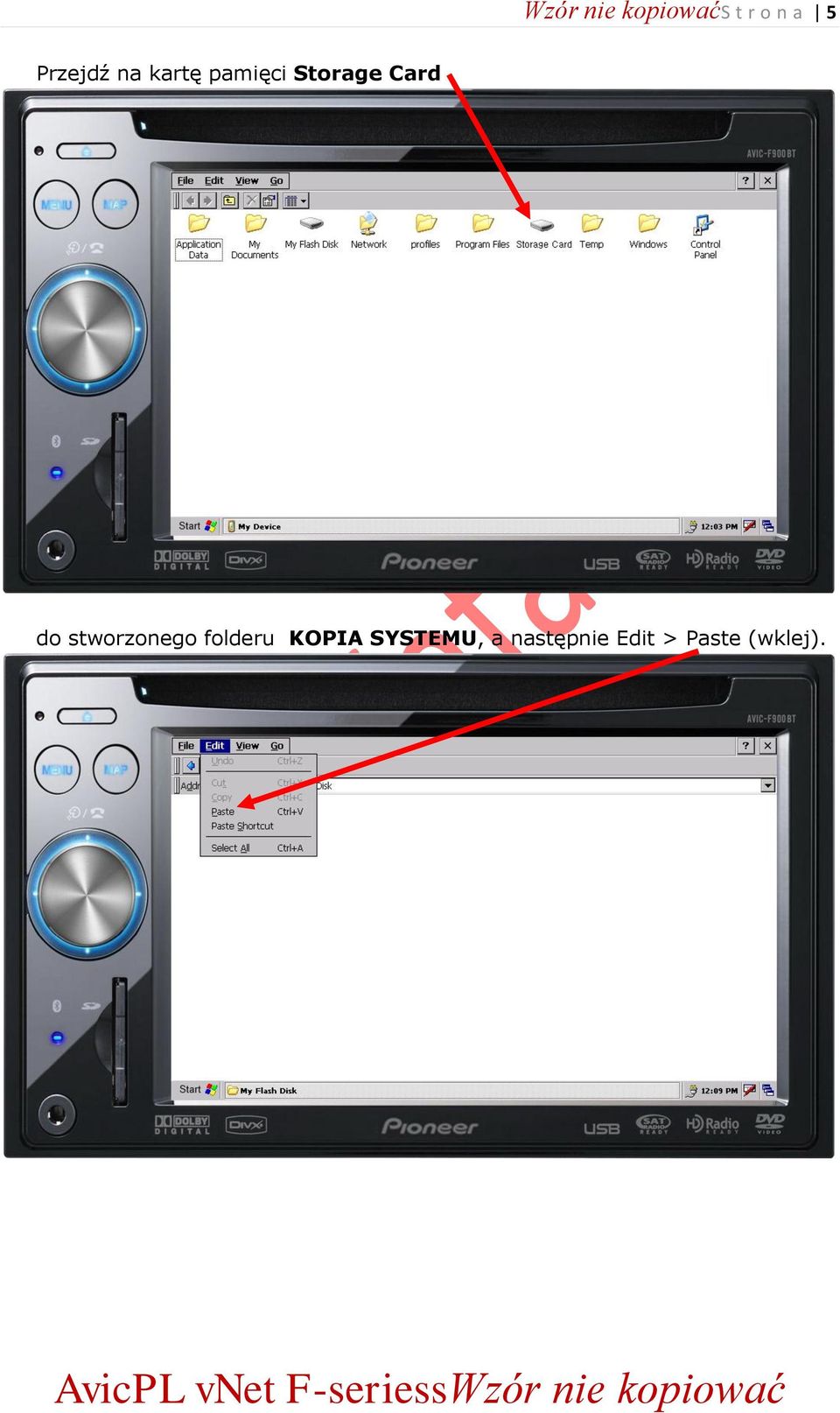

5 Wzór nie kopiowaćs t r o n a 5 Przejdź na kartę pamięci Storage Card do stworzonego folderu KOPIA SYSTEMU, a następnie Edit > Paste (wklej).

6 Wzór nie kopiowaćs t r o n a 6 W tym momencie zaczynają się kopiować wszystkie pliki na kartę pamięci SD (zajmie to około 20 minut). 8) Sprawdź jeszcze raz czy wszystkie pliki z My Flash Disk są skopiowane. 9) Po zakończeniu, należy zamknąć wszystkie okna i wyłączyć nawigację. 10) Usuń kartę pamięci SD i włączyć ponownie nawigację, sprawdź czy wszystko jest w porządku. 11) Teraz utworzoną kopię systemu czyli folder KOPIA SYSTEMU z karty SD wraz z zawartością zgraj w bezpieczne miejsce. 12) Jeżeli znasz program TotalComander, operację kopiowania można wykonać również za jego pomocą. TotalComander znajduje się również na Pulpicie Windows CE.

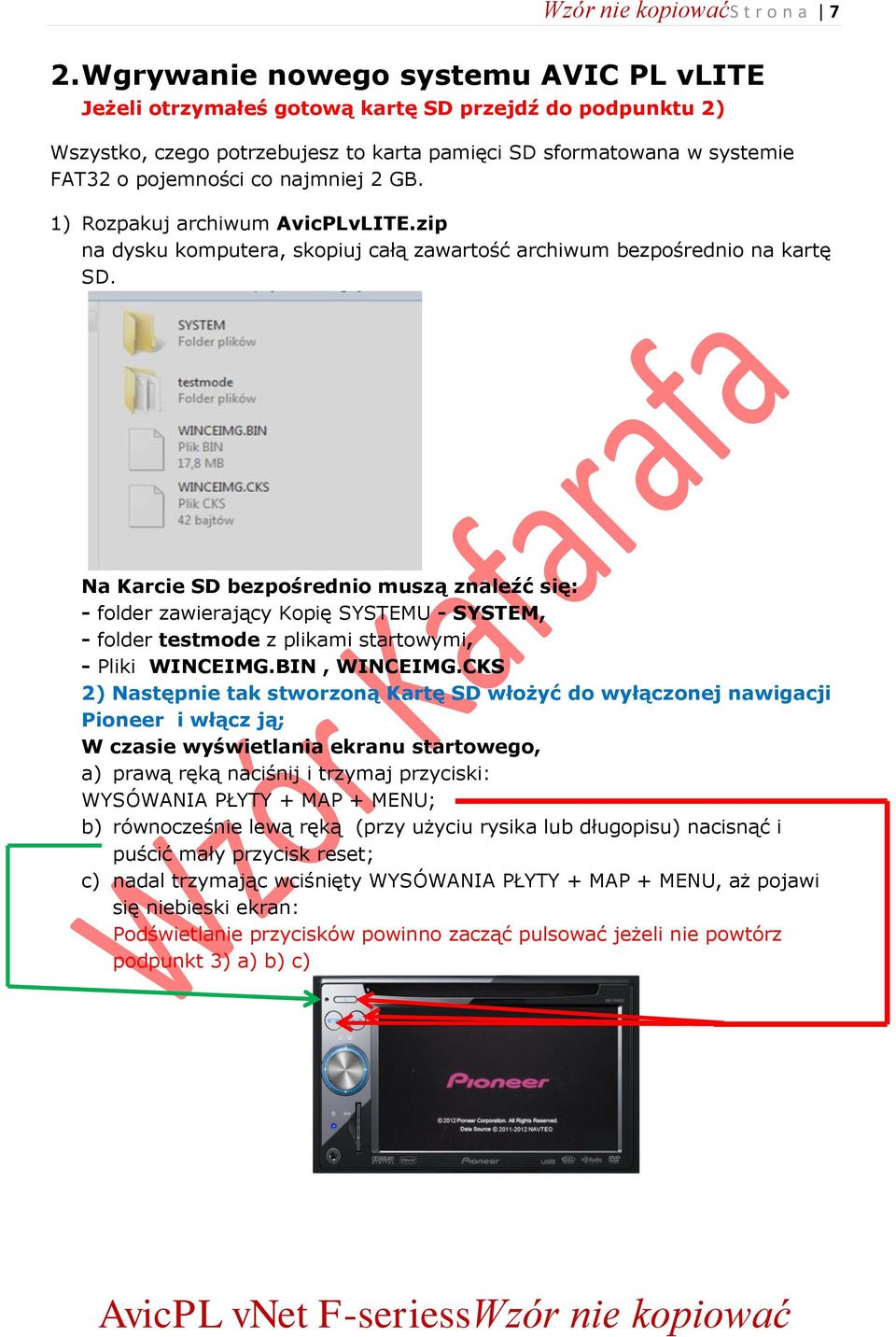

7 Wzór nie kopiowaćs t r o n a 7 2. Wgrywanie nowego systemu AVIC PL vlite Jeżeli otrzymałeś gotową kartę SD przejdź do podpunktu 2) Wszystko, czego potrzebujesz to karta pamięci SD sformatowana w systemie FAT32 o pojemności co najmniej 2 GB. 1) Rozpakuj archiwum AvicPLvLITE.zip na dysku komputera, skopiuj całą zawartość archiwum bezpośrednio na kartę SD. Na Karcie SD bezpośrednio muszą znaleźć się: - folder zawierający Kopię SYSTEMU - SYSTEM, - folder testmode z plikami startowymi, - Pliki WINCEIMG.BIN, WINCEIMG.CKS 2) Następnie tak stworzoną Kartę SD włożyć do wyłączonej nawigacji Pioneer i włącz ją; W czasie wyświetlania ekranu startowego, a) prawą ręką naciśnij i trzymaj przyciski: WYSÓWANIA PŁYTY + MAP + MENU; b) równocześnie lewą ręką (przy użyciu rysika lub długopisu) nacisnąć i puścić mały przycisk reset; c) nadal trzymając wciśnięty WYSÓWANIA PŁYTY + MAP + MENU, aż pojawi się niebieski ekran: Podświetlanie przycisków powinno zacząć pulsować jeżeli nie powtórz podpunkt 3) a) b) c)

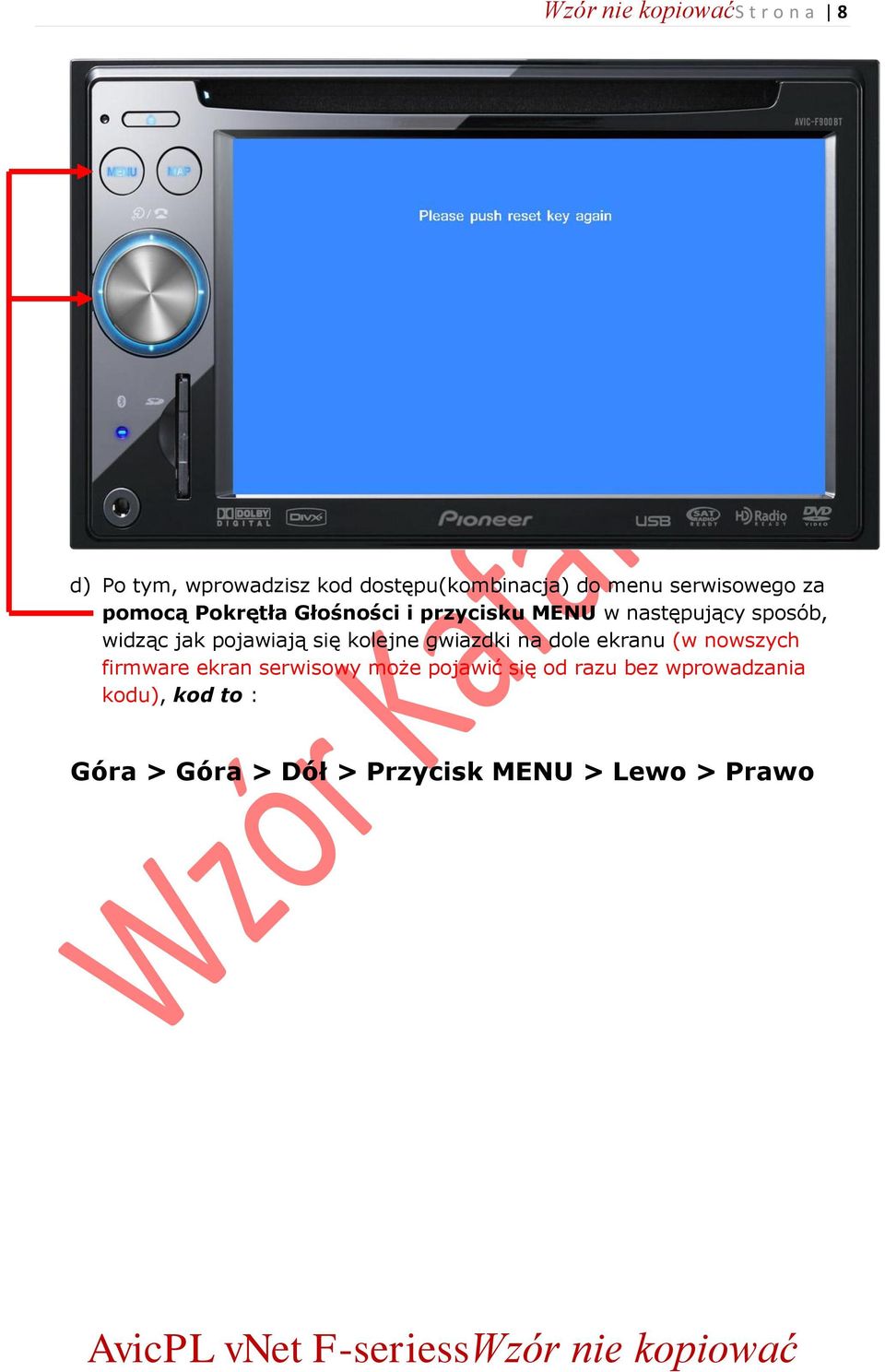

8 Wzór nie kopiowaćs t r o n a 8 d) Po tym, wprowadzisz kod dostępu(kombinacja) do menu serwisowego za pomocą Pokrętła Głośności i przycisku MENU w następujący sposób, widząc jak pojawiają się kolejne gwiazdki na dole ekranu (w nowszych firmware ekran serwisowy może pojawić się od razu bez wprowadzania kodu), kod to : Góra > Góra > Dół > Przycisk MENU > Lewo > Prawo

9 Wzór nie kopiowaćs t r o n a 9 Pojawi się meni jak poniżej: e) Wybierz opcję za pomocą pokrętła głośności(przyciskając je): 0-WINCE Upgrade następnie 0-WINCe by SD/MMC (Format)

10 Wzór nie kopiowaćs t r o n a 10 f) Rozpocznie się odczyt romu, g) Następnie formatowanie pamięci i aktualizacja Windows CE kilka razy pojawi się na dole ekranu napis 100%; h) Należy czekać około 3 minuty, aż wyświetli się napis, CE Upgrade OK Please restart your device!! WritingImage 100% - jak poniżej.

11 Wzór nie kopiowaćs t r o n a 11 i) Naciskamy Reset na panelu przednim i czekamy, nawigacja uruchomi się ponownie. j) Wyświetli się informacja o licencji zatwierdzamy > wciskamy OK W tym momencie dostałeś się do pulpitu Windows CE (ekran jak poniżej). 7) Kliknij w lewym górnym rogu ekranu, na ikonę MY DEVICE, otworzy się okno jak poniżej:

12 Wzór nie kopiowaćs t r o n a 12 Widać, że My Flash Disk to dysk pamięci SD to Storage Card. twardy nawigacji, a włożona przez nas karta 8) Wejdź w Storage Card\SYSTEM (folder z nowym systemem),

13 Wzór nie kopiowaćs t r o n a 13 9) zaznacz wszystkie pliki (Edit > Select All) (należy uważać aby zaznaczone były wszystkie pliki), Następnie wciśnij w Edit > Copy (kopjuj), 10) Przejdź do dysku Urządzenia My Flash Disk

14 Wzór nie kopiowaćs t r o n a 14 11) Następnie Edit > Paste (wklej). W tym momencie zaczynają się kopiować wszystkie pliki nowego systemu z karty pamięci SD do Urządzenia.

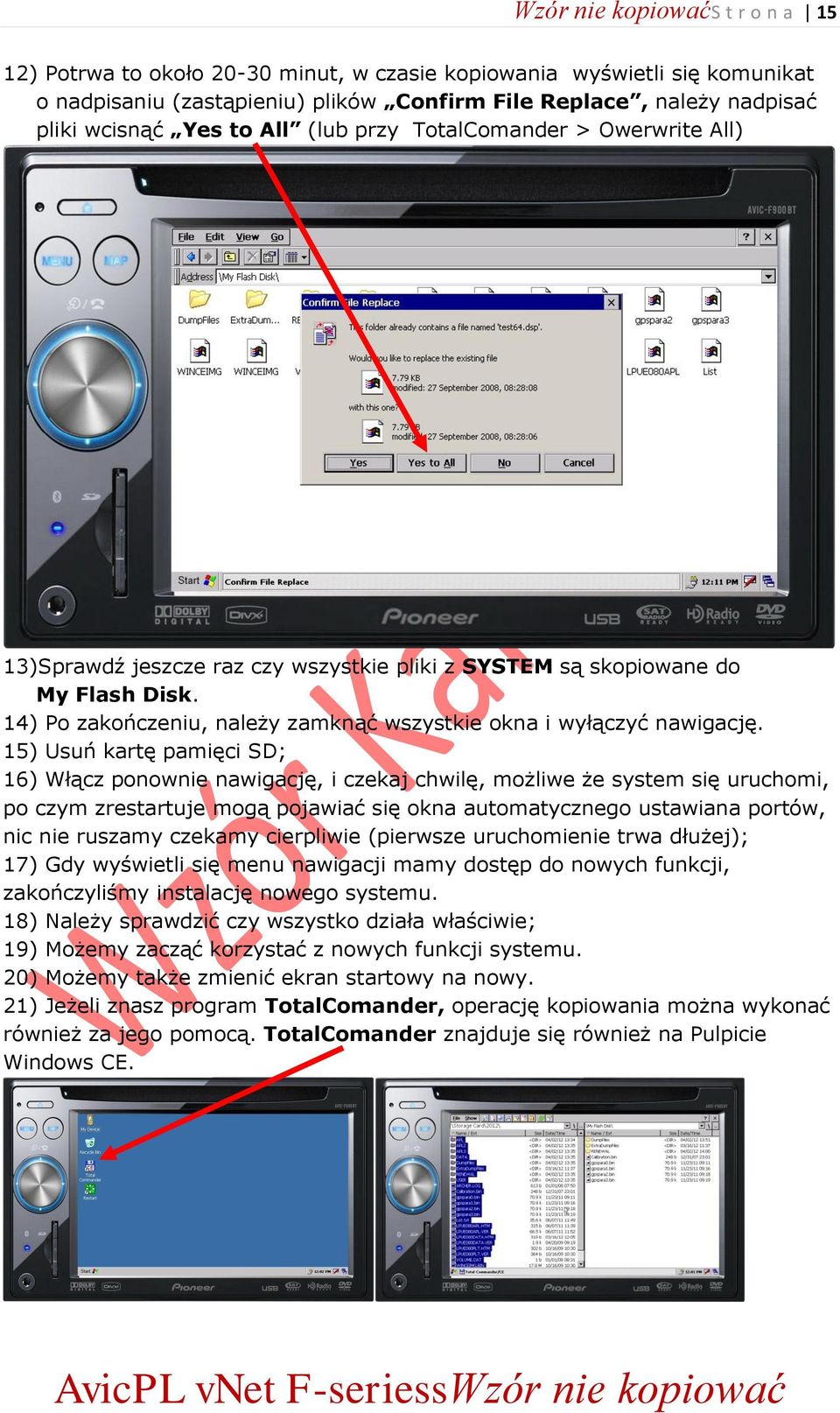

15 Wzór nie kopiowaćs t r o n a 15 12) Potrwa to około minut, w czasie kopiowania wyświetli się komunikat o nadpisaniu (zastąpieniu) plików Confirm File Replace, należy nadpisać pliki wcisnąć Yes to All (lub przy TotalComander > Owerwrite All) 13)Sprawdź jeszcze raz czy wszystkie pliki z SYSTEM są skopiowane do My Flash Disk. 14) Po zakończeniu, należy zamknąć wszystkie okna i wyłączyć nawigację. 15) Usuń kartę pamięci SD; 16) Włącz ponownie nawigację, i czekaj chwilę, możliwe że system się uruchomi, po czym zrestartuje mogą pojawiać się okna automatycznego ustawiana portów, nic nie ruszamy czekamy cierpliwie (pierwsze uruchomienie trwa dłużej); 17) Gdy wyświetli się menu nawigacji mamy dostęp do nowych funkcji, zakończyliśmy instalację nowego systemu. 18) Należy sprawdzić czy wszystko działa właściwie; 19) Możemy zacząć korzystać z nowych funkcji systemu. 20) Możemy także zmienić ekran startowy na nowy. 21) Jeżeli znasz program TotalComander, operację kopiowania można wykonać również za jego pomocą. TotalComander znajduje się również na Pulpicie Windows CE.

16 Wzór nie kopiowaćs t r o n a Nowe programy Nowy system zawiera wiele programów użytkowych, gry, programy multimedialne, możemy także uruchamiać nowe program nawigacyjne z karty SD takie jak AutoMapa, TomTom, Garmin, Igo Amigo, możemy także uruchamiać z karty SD inne programy użytkowe i multimedialne obsługiwane przez system Windows CE 5.0.Aby dodać nowe programy należy wybrać Ustawienia Menu, następnie menu, w którym ma znajdować się nasz nowy program. 4. Obsługa Avic PL 1) Avic PL jest systemem opartym na systemie Pioneer Avic, menu systemu jest zatem intuicyjne taj jak w standardowym systemie nawigacji Avic. 2) Różnica polega na rozbudowanym menu pod powłoką Avic oraz na odświeżeniu wyglądu interfejsu. 5. Internet W nowym systemie możliwa jest w niektórych przypadkach obsługa Internetu bezprzewodowego sieci komórkowych. Wspierane są następujące modemy USB: AnyDATA ADU310A ;Huawei E160 ; Huawei E160G ; Huawei E220 ; Huawei E1550 ; Huawei E1820 ; ZTE MF100 ; ZTE MF626 ; ZTE MF627 Po pierwsze, jeśli masz modem kompatybilny Huawei musisz użyć program PortSwitchTool z archiwum TOOL-PortSwitch_V100R001B004.zip. Włóż modem USB do komputera (jeśli nie był wcześniej używany zainstaluj go) i uruchom PortSwitchTool.exe, wybierz "CD-ROM to Diag" naciśnij "Next" a następnie "Finish". Za pomocą komputera w programie dostępu do Internetu wyłącz żądanie kodu PIN karty SIM w modemie. Aby przywrócić poprzednie ustawienie modemu włóż modem USB do komputera i uruchom PortSwitchTool.exe, wybierz " Diag to CD-ROM " naciśnij "Next" a następnie "Finish".

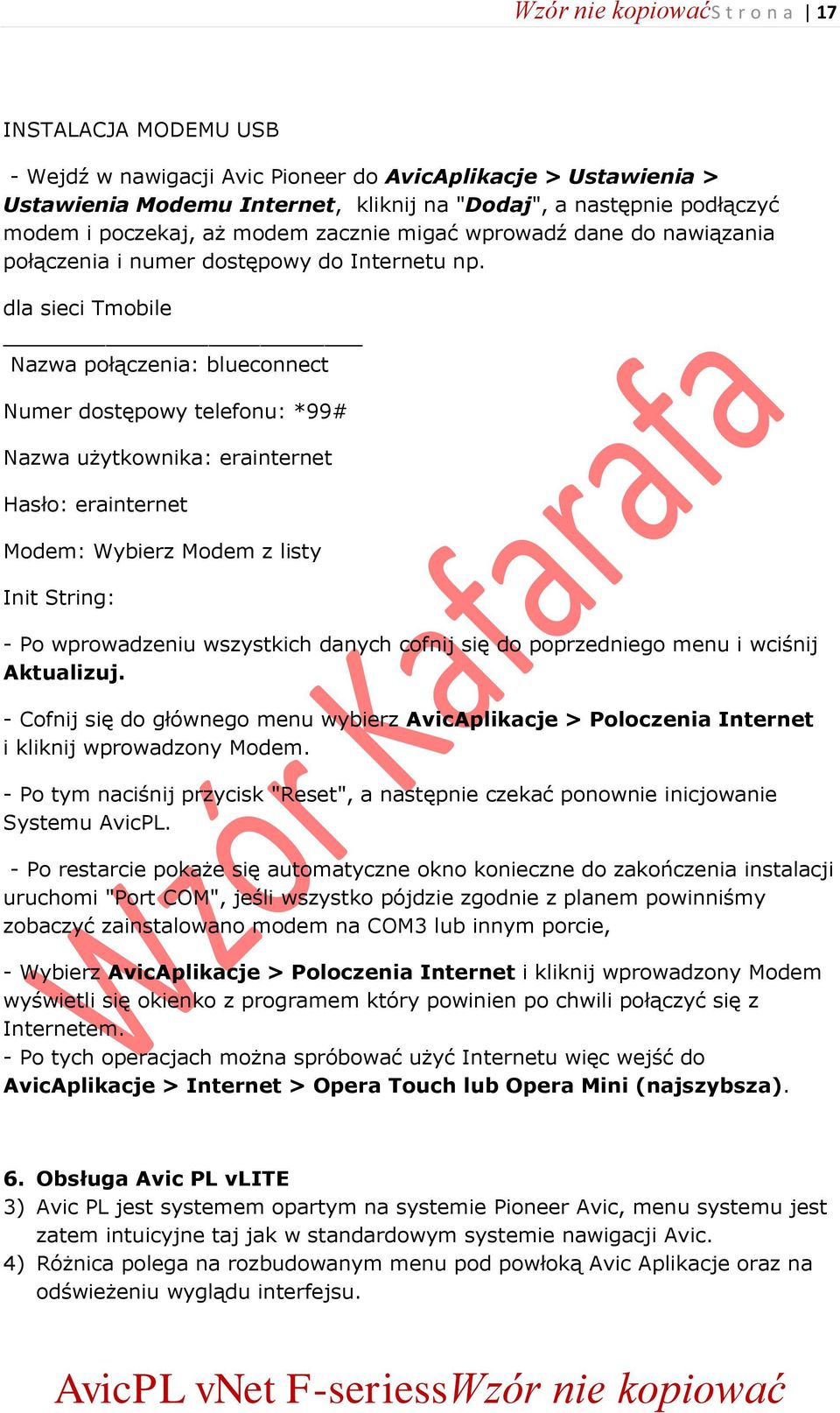

17 Wzór nie kopiowaćs t r o n a 17 INSTALACJA MODEMU USB - Wejdź w nawigacji Avic Pioneer do AvicAplikacje > Ustawienia > Ustawienia Modemu Internet, kliknij na "Dodaj", a następnie podłączyć modem i poczekaj, aż modem zacznie migać wprowadź dane do nawiązania połączenia i numer dostępowy do Internetu np. dla sieci Tmobile Nazwa połączenia: blueconnect Numer dostępowy telefonu: *99# Nazwa użytkownika: erainternet Hasło: erainternet Modem: Wybierz Modem z listy Init String: - Po wprowadzeniu wszystkich danych cofnij się do poprzedniego menu i wciśnij Aktualizuj. - Cofnij się do głównego menu wybierz AvicAplikacje > Poloczenia Internet i kliknij wprowadzony Modem. - Po tym naciśnij przycisk "Reset", a następnie czekać ponownie inicjowanie Systemu AvicPL. - Po restarcie pokaże się automatyczne okno konieczne do zakończenia instalacji uruchomi "Port COM", jeśli wszystko pójdzie zgodnie z planem powinniśmy zobaczyć zainstalowano modem na COM3 lub innym porcie, - Wybierz AvicAplikacje > Poloczenia Internet i kliknij wprowadzony Modem wyświetli się okienko z programem który powinien po chwili połączyć się z Internetem. - Po tych operacjach można spróbować użyć Internetu więc wejść do AvicAplikacje > Internet > Opera Touch lub Opera Mini (najszybsza). 6. Obsługa Avic PL vlite 3) Avic PL jest systemem opartym na systemie Pioneer Avic, menu systemu jest zatem intuicyjne taj jak w standardowym systemie nawigacji Avic. 4) Różnica polega na rozbudowanym menu pod powłoką Avic Aplikacje oraz na odświeżeniu wyglądu interfejsu.

18 Wzór nie kopiowaćs t r o n a 18 Uwaga: Po włączeniu systemu, jeśli system uzna za stosowne wystąpi ponownie zainicjowana AvicPL, występuje wtedy auto konfiguracja portów oraz rejestru systemowego. Zastrzega się zmian w systemie Avic PL oraz różnic pomiędzy opisem i zdjęciami a aktualną wersją systemu ze względu na ciągłą ewaluację.
